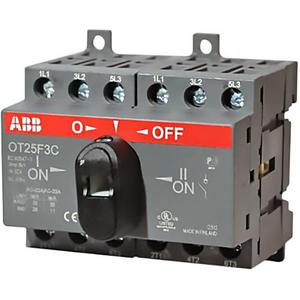

Переключатель сеть генератор – Трехполюсный переключатель для генератора – Схема распределительно щита с переключателем «сеть-генератор» — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке  ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

  • В линии отсутствует отдельный автомат.
  • Розеточная группа не способна принять магистральную нагрузку.
  • Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
  • Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
  • Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

  • Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
  • Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

  • моторесурс;
  • мощность;
  • экономичность;
  • удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

  • домашней сети – потребителя;
  • централизованной цепи подачи;
  • кабеля от резерва.

Перед подключением определяются со следующими моментами:

  • безопасное и экономичное расположение электрогенератора;
  • частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
  • рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

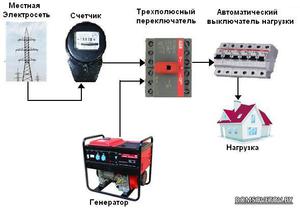

Схема подключения электрогенератора

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

  • широкий диапазон цен;
  • мощность 0,8-12 кВт;
  • небольшие размеры;
  • существуют стационарные и мобильные модели;
  • существуют однофазные и трехфазные;
  • используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

  • Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
  • Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Однофазные и трехфазные

Схема подключения

Существует несколько способов использования дополнительного источника питания:

  • Подключение по отдельной схеме резерва к выделенной группе.
  • Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
  • Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Схема подключения

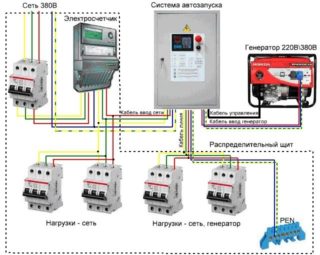

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

  • С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
  • Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Автозапуск генератора

Использование генератора с АВР дорогостоящее, но удобное решение.

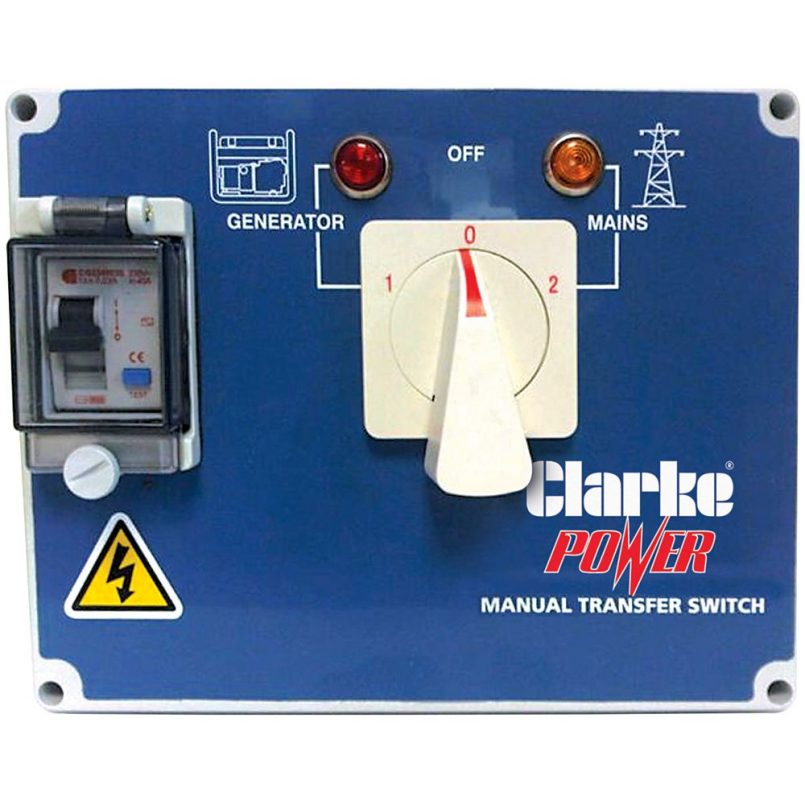

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

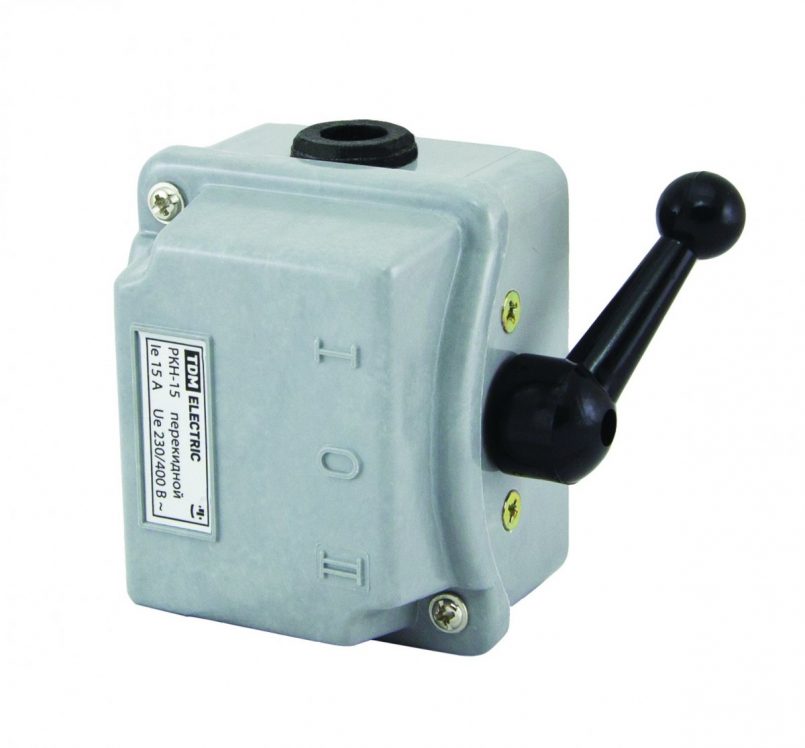

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Реверсивный переключатель

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

  • Автомат ввода отключить.
  • Рукоятку переключателя установить на сеть генераторной установки.
  • Автомат нагрузки отключить.
  • Соединить кабель ручного переключателя к розетки генератора.
  • Запустить генератор, позволить прогреться пару минут.
  • Подать питание на рубильник.
  •  Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

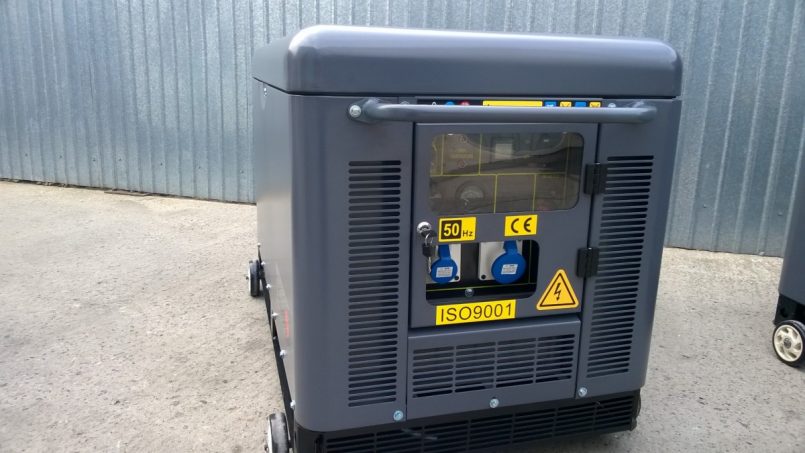

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить  и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.



на два направления и для генератора, схема подключения

Содержание статьи:

Переключатели перекидного типа – приборы с ручным управлением, которые по одному движению производят несколько коммутаций. Они применяются в распределительных установках, замыкают и размыкают электроцепь. Перекидной рубильник рассчитан на силу тока 100-1000 А и напряжение до 400 В, подходит для жилых и производственных помещений.

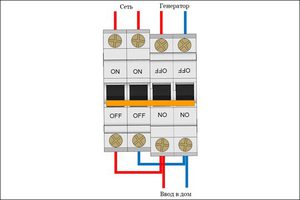

Что такое перекидной переключатель

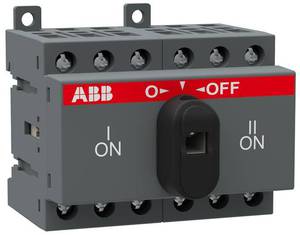

Реверсивный перекидной выключатель

Назначение перекидного переключателя – передача напряжения между двумя линиями или соединение нескольких сетей. Используя рубильник, можно исключить токовые утечки при авариях и быстро переключиться на целую линию. Переключение прибора производится при помощи рычага на лицевой панели, который приводится в 1-2 положения.

Оборудование устанавливается в щитовой комнате или возле щитка ввода.

Специфика устройства

Рубильник перекидного типа схож с двухпозиционным выключателем по принципу работы, но отличается повышенной мощностью и плавным ножевым приводом. Второе различие – процесс переключения с разрывом линии и работа в трех положениях:

  • квартирная/домашняя сеть;
  • выключение;
  • запитка от генератора.

Для понимания принципа работы перекидного автомата нужно разобраться с конструкцией. Средний контакт – это рейка посередине с V-образными ножами. В качестве боковых задействуются верхние и нижние клеммы. Средний контакт соединяется только с верхними или только с нижними. У ножей нет ускорителей или пружинок, поэтому перекидывание с основной на резервную сеть производится вручную.

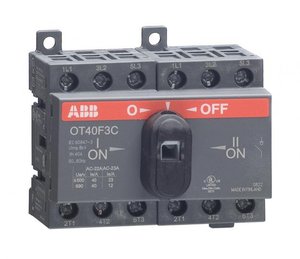

Плюсы и минусы использования рубильников

Плюсом перекидного выключателя является низкая стоимость

Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:

  • Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
  • Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
  • Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
  • Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.

Несмотря на положительные характеристики автомат имеет несколько минусов:

  • Открытый тип конструкции. Все элементы находятся на виду, при неосторожном касании есть риски удара током.
  • Ненормированная скорость переключения. Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора.
  • Возможность короткого замыкания при появлении высокотемпературной дуги.
  • Возникновение бросков тока при переключении до выключения нагрузки.

Чтобы защитить открытые части, перекидное реле скрывают в специальном коробе.

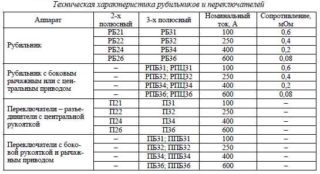

Типы рубильников

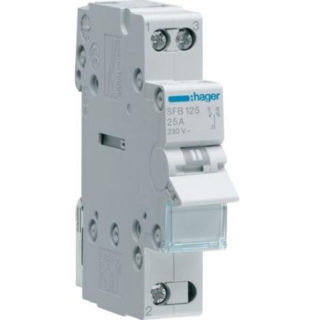

Однополюсный перекидной рубильник

Подключение приборов по различным схемам и различия в рабочих параметрах подразумевают разделение рубильников на типы.

Однополюсные рубильники

Устройства имеют один модуль и проводники из меди. Отличается низким, около 200 В, напряжением на выходе. Основное применение перекидного автоматического выключателя – для обслуживания генератора с рабочей частотой до 20 Гц.

Модульный прибор не ставится в жилом здании, потребляющем много энергии. Предельная нагрузка аппарата не должна превышать 200 А.

Двухполюсные модификации

Назначение перекидных рубильников на два направления – обслуживание многоэтажек, оборудования, подсоединенного к двухфазной или однофазной сети. Прибор отличается средним номиналом минусового сопротивления – 60 Ом. Тип напряжения на выходе зависит от модификации рубильника.

Рубильник подходит для подключения в двухфазную сеть. Оснащен блокираторами, отличается высоким пределом чувствительности. Выпускается с двумя или тремя модулями. Для генераторов подходят модели с напряжением 350 В, рассчитанные на нагрузку 30 А. Установка производится совместно с блоком питания на 200-300 А с пределом нагрузки 3 А.

Популярные двухполюсники – РР20 с конденсаторами открытого типа, которые требуют подключения блока питания с напряжением 300 В.

Двухконденсаторные выключатели

Перекидной выключатель рассчитан только на однофазный тип цепи. Приборы выпускаются с двумя конденсаторами и двумя модулями, работают совместно с блоками питания на 300 В. средний показатель напряжения – 30 А.

Аппараты устанавливаются при помощи двух медных перемычек. Двухконденсаторные модели совместимы только с расширительными переключателями.

Приборы можно совмещать со счетчиками.

Перекидные рубильники

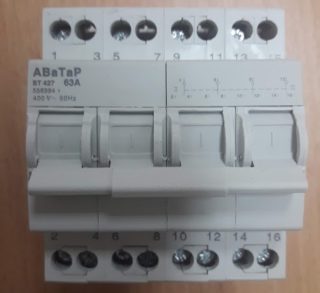

Перекидной рубильник 4-х полюсный 63А АВаТар

Электрорубильник обеспечивает разъединение сети с одним энергоисточником и подключение к другому. Наличие средней точки объясняет название “перекидной”. Приборы выпускаются с дугогасителями, обеспечивающими коммутацию при подключенном напряжении. Модели без дугогасительных механизмов коммутируются при выключении нагрузки. Выключатель работает только в ручном режиме – переключение осуществляется при помощи изолированного рычага управления.

Конструкция устройства представлена:

  • герметичным корпусом;
  • подвижными ножевыми контактами с двумя рабочими положениями и одним промежуточным;
  • дугогасительной камерой, но есть рубильники без нее;
  • клеммами для подключения к сети.

Включение к одной нагрузочной линии осуществляется по принципу:

  1. На контакт № 1 подсоединяется основное энергоснабжение.
  2. На контакт № 2 подключается дизельный или электрический генератор.

Если требуется ввод в строение с трехфазным напряжением, используется рубильник трехфазный с 4-мя полюсами. Устройство подключается так:

  1. Вводить электросеть нужно через 4 клеммы.
  2. На 4 клеммы подкидывается генератор.
  3. На 4 клеммы подсоединяется нагрузка.

К одной клемме из четырех подключается ноль, к трем – фаза.

Области использования

Основное назначение аппаратов – перевод нагрузки между двумя или несколькими источниками. Они эксплуатируются с целью:

  • коммутации резервного источника питания;
  • перевода нагрузки с основного оборудования на резервный;
  • переключения с одного источника на второй без наличия нагрузки.

Скорость переключения рубильника не должна зависеть от оператора – это предотвратит сгорание контактов.

Особенности применения трехпозиционного переключателя

Трехпозиционный перекидной рубильник

Трехполюсный рубильник подходит для подсоединения резервного питания к домашней линии. Он используется только после отключения нагрузки. Генератор понадобится активировать и выставить в рабочее положение. Затем нужно подсоединить к нему домовую сеть. При проведении ремонтных работ рубильник будет использоваться как разъединитель.

Монтаж устройств

Перекидное электрооборудование устанавливает в распредщите. Для внутреннего монтажа подходят модели с пластиковым корпусом, для наружного – металлический. Внутри коробов есть специальная DIN-рейка для рубильников. Монтаж приборов выполняется следующим образом:

  1. Модели, выключающиеся под воздействием нагрузки, устанавливаются вертикально.
  2. Подбирается тип шин и проводов. Их сечение должно соответствовать токовому номиналу переключателей.
  3. Шины и провода подводятся на неподвижные контакты.
  4. Элементы плотно зажимают клеммами для надежности контактов и устранения возможности перегрева.
  5. Резьбу гаек покрывают вазелином.
  6. Контактные гайки затягиваются плавно. После первого поворота гаечного ключа гайку ослабляют, а потом аккуратно затягивают.
  7. На поверхность контактных ножей наносится касторовое масло, которой предотвратит их заклинивание в стойках.
  8. Производится заземление металлических нетоковедущих элементов на внешней части короба.

Чтобы рубильник работал без сбоев, монтаж проводится в закрытом помещении. Устройство требуется защитить от влаги, а потом проверить прочность посадки на дин-рейку.

Порядок включения

Перед подключением необходимо остановить вводной автомат

Трехпозиционные, или пакетные устройства выпускаются без разъединителя. Они подключаются так:

  1. Остановка вводного автомата.
  2. Установка рукоятки прибора на генераторную линию.
  3. Выключение автомата нагрузки.
  4. Подсоединение кабеля переключателя к генераторной розетке.
  5. Запуск генератора, ожидание прогрева (2 мин).
  6. Подача питания на рубильник.
  7. Включение автоматов нагрузки.

Автоматы ставятся на каждый из вводов.

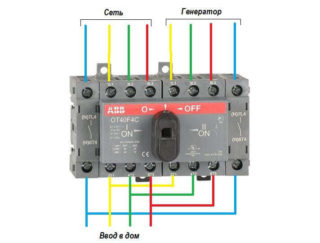

Основные схемы подключения

Схема подключения перекидного выключателя определяется типом электросети.

Однофазная сеть

К данной линии подсоединяются только двухполюсные модификации с блоками питания, рабочее напряжение которых 300 В. Подключение производится при номинале отрицательного сопротивления 50 Ом. Устройства ставятся на перемычки из меди. Монтаж в жилом здании осуществляется в электрощитках типа КК220.

Реверсивные блоки для однофазной сети не подходят.

Двухфазная линия

Для двухфазной сети подходят только расширительные рубильники. К ним понадобится добавить соединяющий узел – блоки питания на 220 В. Предельное напряжение модульных устройств составляет 300 В, но наличие двух модулей допускает предел напряжения на выходе в 350 В.

Процесс подсоединения переключателей имеет несколько нюансов:

  • блокиратор ставится в электрическом щитке совместно с тиристорным блоком;
  • номинал отрицательного сопротивления составляет 40 Ом;
  • контактные системы применяются только в закрытых рубильниках;
  • при наличии двух реверсивных блоков от различных производителей понадобится контроллер.

Контроллер используется для предотвращения нелинейного искажения сети.

Трехфазная электросеть

Схема подключения рубильника к трехфазной сети

Переключатель совмещается с блоком питания с номиналом рабочего напряжения 400 В, импульсными трансформаторами. Ввести прибор можно через инвертирующий выход. Выходные токи будут подаваться через проходные конденсаторы.

Для трехфазной сети допускается использовать двухмодульные и одномодульные устройства. Последние должны иметь пороговое напряжение 350 В и отрицательное сопротивление 55 Ом.

На три фазы подойдет исключительно рубильник с блокиратором.

Подключение генератора на перекидной рубильник

Подключение генератора через переключатель АВВ

Для организации сцепки понадобятся два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара – нормально разомкнутая. Подключение осуществляется так:

  1. Требуется ввести крайний контакт переключателя на ввод линии и кабеля станции.
  2. Средний контакт подводится к потребителю.
  3. Рубильник ставится в исходное положение – подсоединение к основной сети.
  4. В процессе переключения питание подается с генератора.
  5. Переключатель устанавливают в щитке управления.
  6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
  7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

Процессы переключения реализуются пользователем. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

Самостоятельная сборка перекидного рубильника для генератора

Схема подключения

Изготовление рубильника своими руками производится пошагово:

  1. Подбор автоматов по количеству цепей переключения. На двухфазную ставятся 2 двухполюсных или 4 однополюсных модели.
  2. Установка автоматов в щите. Один ставится в стандартном положении, второй переворачивается.
  3. Коммутация узлов проводами.
  4. Установка стального фиксатора в толкатель (в автомате для нее есть зазоры). Планка позволит переключать все автоматы единовременно.
  5. Проверка качества работы системы – должен раздаться щелчок.

Трехпозиционный рубильник самостоятельно не изготовить – получиться только двухпозиционное устройство.

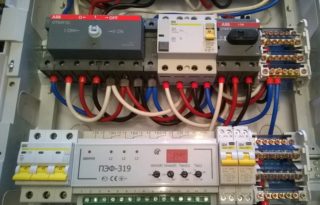

Практические рекомендации по эксплуатации

Использование переключателя требует соблюдения следующих правил:

  1. Прибор эксплуатируется при температуре от -40 до +50 градусов.
  2. Реверсивный переключатель ставится только в щиток с монтажной панелью.
  3. Вручную допускается активировать рубильники с дугогасительными и разрывными контактами.
  4. Обгоревший контактный нож очищается напильником или стеклянной бумагой.
  5. Для предотвращения перекоса ножек нужно туго затянуть крепежные болты.
  6. Все активные части устройства изолируются.
  7. Для ручного перевода фазы подойдет переходной рубильник, работающий в двух направлениях.
  8. Выбирать переключатель нужно по мощности пропускаемого тока.

Если в основной сети нет напряжения, вначале запускается генератор, а потом переводится в рабочее положение рубильник.

Перекидные рубильники подходят для установки в многоквартирных домах, на производстве с резервными генераторами. Устройства упрощают обслуживание источников питания, контролируют электролинии и защищают подключенное к ней оборудование.

принцип работы и виды, как сделать своими руками

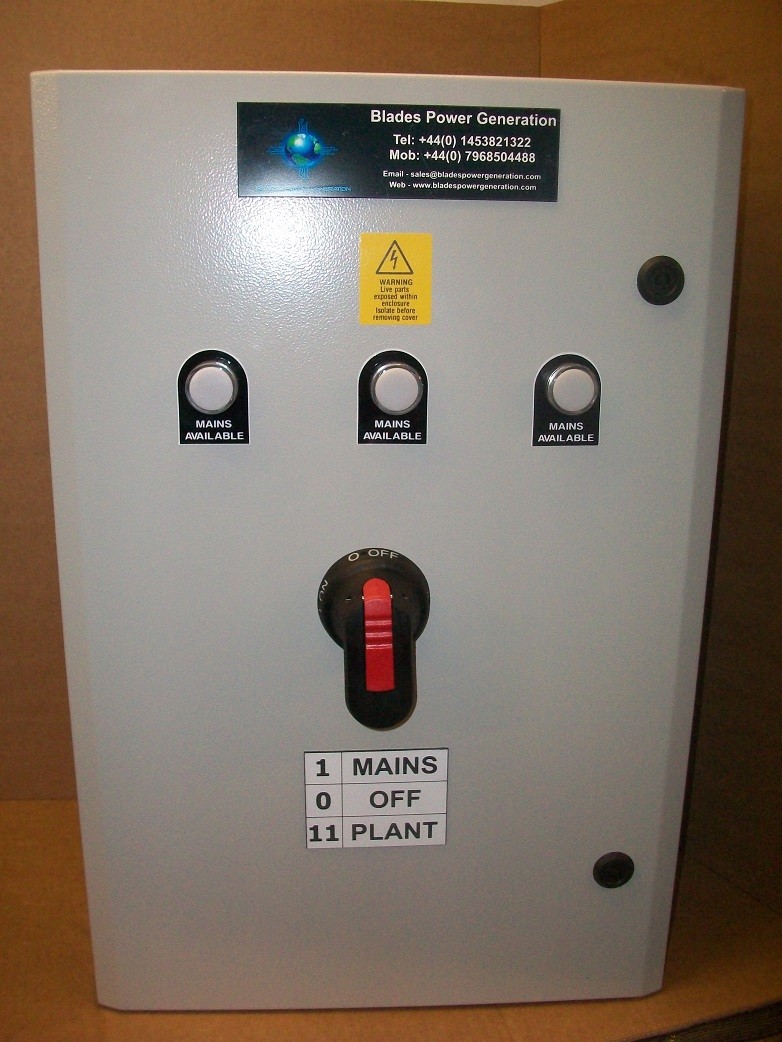

Перекидной рубильник для генератораС появления первой батареи Вольта коммутационные устройства остаются одним из важнейших элементов любой электрической цепи. Простые и сложные, мощные и не очень, ручные и автоматические, эти приборы можно встретить практически в любой электрической машине. Одно из важнейших мест в ряду устройств коммутации занимают перекидные рубильники. Благодаря своим уникальным свойствам эти приборы являются практически незаменимыми при создании большинства сложных электрических систем.

Что такое перекидной рубильник

 переключатель генератор сетьЧто такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении – цепь замкнута. В другом – разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

В отличие от обычного рубильника, перекидной имеет дополнительные контакты, благодаря которым прибор может не только включать или выключать электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом – с нижними.

Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающего в процессе переключения соединения между собой. Взгляните на схему ниже:

В одном положении лампа питается от верхней по схеме батареи, в другом – от нижней. Как бы вы ни старались, соединить батареи между собой вам не удастся. Что это дает? Предположим, полярность батарей противоположная, а вместо лампочки вы использовали электромоторчик.

 Что такое перекидной рубильникВ одном положении переключателя мотор крутится в одну сторону, в другом – в противоположную. Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы – короткое замыкание. В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи – к примеру, напряжения с различных линий электропередач, — то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов – «или-или».

Преимущества перекидного рубильника перед парой обычных выключателей очевидны. Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное , в котором один источник от нагрузки уже отключен, но второй еще не подключен.

Таким образом, при помощи трехпозиционного рубильника вы можете не только сделать переключение одним движением руки, но и отключить нагрузку от источника:

Преимущества и недостатки рубильников

Осталось рассмотреть достоинства и недостатки этих приборов. К достоинствам можно отнести:

  1. Преимущества и недостатки рубильниковНаглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составит труда.
  2. Простая конструкция. Практически все подобные коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а ремонт их обычно не требует высокой квалификации и стоит недорого.
  3. Высокое отношение коммутируемая мощность/стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов могут коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

  1. Повышенная опасность для оператора. Поскольку большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко. Поэтому к работе с подобными переключателями обычно допускается лишь квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
  2. Ненормированное время переключения. Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора*.

Дугогасящие вставки, которыми оснащаются некоторые типы переключателей, помогают бороться с дугой лишь частично. Именно поэтому подавляющее большинство производителей электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

Перекидные переключатели

Эти приборы имеют все свойства перекидных рубильников, но лишены недостатков последних. Благодаря специальной конструкции переключателей энергия руки оператора не напрямую используется для переведения ножей, а накапливается до определенной величины, а затем делает быстрое переключение «щелчком». Это существенно сокращает время переключения, уменьшает возможность появления коммутационной дуги и позволяет проводить переключение под нагрузкой. Кроме того, работа с переключателями более безопасна, поскольку устройства почти всегда имеют закрытую конструкцию, а значит, произвести коммутацию сможет даже неподготовленный человек с нулевыми знаниями по электротехнике.

Бытует мнение, что переключатели уступают рубильникам по мощности, но это не совсем так. Существуют приборы, способные коммутировать те же сотни ампер, причем даже под нагрузкой. Просто по конструкции они достаточно громоздки и гораздо сложнее обычных рубильников. Как и рубильники, переключатели могут быть трехпозиционными и многосекционными.

Сфера применения рубильников и переключателей

Из всего вышесказанного ясно, что подобные приборы предназначены для переключения цепей, которые ни при каких обстоятельствах не должны быть соединены с собой. Одним из ярких примеров может служить переключение какого-либо объекта на резервный источник. Предположим, вы устали от постоянных отключений электроэнергии в загородном доме и обзавелись бензогенератором. Электрики отключили свет, вы перешли на генератор. Включили – снова питаете свой дом от штатной сети. На словах все просто, но как это сделать практически? Вот тут-то вас и выручит перекидной коммутатор. Взгляните на схему, приведенную ниже:

В одном положении переключателя дом подключен к сети, в другом – к генератору. Причем даже если напряжение есть и в сети, и на генераторе, переключение ничем не грозит – соединить сеть с генератором невозможно. К сожалению, такая схема хоть и проста, но не совсем корректна. Рассмотрим действия, которые вы должны произвести при подключении генератора:

  1. Отключить дом от штатной электросети.
  2. Запустить генератор и вывести его на рабочий режим.
  3. Подключить дом к генератору.

Не нужно быть семи пядей во лбу, чтобы понять – обычным перекидным устройством такую последовательность операций выполнить невозможно. Вам придется либо сперва запустить генератор, потом произвести переключение, либо переключить источники и уже потом запускать генератор.

Если первый вариант еще сгодится, то второй абсолютно неприемлем для большинства бытовых приборов. Как себя будет чувствовать, к примеру, холодильник, если в процессе пуска бензогенератора питающее напряжение начнет подниматься с 0 до 220 В, а частота с 0 до 50 Гц? Если вы не в курсе – он сгорит.

Вот тут-то вас и выручит трехпозиционный прибор. Отключили дом от сети, запустили генератор, подключили дом к генератору. И все одной ручкой, никаких дополнительных приборов, путаницы и лишних расходов.

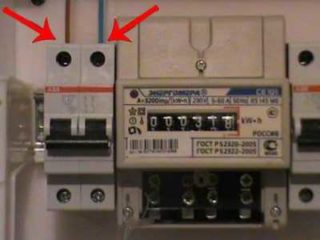

Перекидной рубильник для генератора своими руками

Что делать, если в вашем распоряжении не оказалось перекидного устройства коммутации? Можно сделать его своими руками. Точнее, не сделать, а собрать из всем известных и широко распространенных автоматов. Для этого достаточно взять два автомата и закрепить на одной планке, предварительно перевернув один вверх «ногами». Чтобы оба устройства переключались одновременно, на их ползунки нужно установить фиксирующую планку (на рисунке оранжевого цвета). Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов. Осталось сделать подключение, которое практически ничем не отличается от подключения перекидного коммутатора.

К сожалению, получился двухпозиционный прибор, но зато он имеет встроенный автомат защиты, который сработает при перегрузке или коротком замыкании.

Конечно, реальная схема подключения генератора в качестве резервного источника будет несколько сложнее приведенных выше – кроме переключателя, понадобятся те или иные приборы защиты, заземления, учета, но и тут нет ничего сложного:

Перекидной рубильник для генератора

Содержание:
  1. Конструкции рубильников
  2. Схемы подключения
  3. Видео

Электроэнергия, вырабатываемая генератором, в дальнейшем поступает по сети к различными приборам и оборудованию. Таким образом, осуществляется распределение питания по отдельным объектам. Для того чтобы своевременно выполнять такие переключения, в схеме предусмотрен перекидной рубильник для генератора. Отличительной особенностью данных устройств является наличие в их конструкции блокираторов. Сами рубильники представлены разными типами и моделями с соответствующими параметрами и техническими характеристиками.

Регулировка приборов осуществляется с помощью блоков управления. Подключение каждого из них зависит от типа электрической сети, преимущественно они используются в жилых домах. В промышленности перекидной рубильник применяется совместно с резервными источниками питания.

Конструкции рубильников

Перекидные рубильники выпускаются в двух основных вариантах.

  • Однополюсный рубильник. Имеет единственный модуль и подключается с помощью медных проводников. Этот вариант считается наиболее оптимальным для генераторов с рабочим диапазоном частоты не более 20 Гц. У данных приборов есть определенные ограничения, например, величина предельной нагрузки составляет всего 200 ампер. Поэтому установка однополюсных рубильников в жилых домах с высоким потреблением электроэнергии нецелесообразно. Другим недостатком является низкое выходное напряжение, составляющее в среднем 200 вольт.
  • Двухполюсный рубильник. Чаще всего перекидной автоматический выключатель для генератора с двумя полюсами используются в современных электрических схемах. Данные приборы более всего подходят для жилых домов. Они могут эксплуатироваться вместе с устройствами, подключенными к однофазным и двухфазным сетям. Средний показатель отрицательного сопротивления для таких рубильников составляет 60 Ом. Выходное напряжение может отличаться, в зависимости от модификации прибора. В настоящее время широкой популярностью пользуются рубильники серии РР20 с конденсаторами открытого типа. Вместе с ними в схеме присутствуют блоки питания с рабочим напряжением 300 вольт.

Схемы подключения

Перекидные рубильники, применяемые совместно с генераторами могут подключаться разными способами, в зависимости от типа конкретной электрической сети.

Однофазная сеть. К данной сети может подключаться лишь двухполюсный рубильник. Такие приборы функционируют только совместно с блоком питания с рабочим напряжением 300 вольт. Отрицательное сопротивление составляет 50 Ом. В некоторых случаях в схему добавляются электросчетчики. Для обеспечения нормального контакта следует выбирать медные перемычки. Двухполюсные рубильники должны устанавливаться в электрощит КК202 и других аналогичных модификаций.

Двухфазная сеть. Данная схема подключения генератора к сети дома используется вместе с приборами переходного типа с блоком питания на 200 В, который является соединяющим элементом. Эти рубильники в двухфазной сети применяются совместно с выключателями расширительного типа, что дает возможность их использования независимо от количества модулей. Предельное напряжение для подобных устройств находится на уровне 300 вольт, а токовая нагрузка составляет около 20 ампер. Наиболее часто преимущество отдается рубильникам серии РР30. При наличии двух модулей они могут достигать выходного напряжения в 350 вольт. В схеме блоков управления присутствуют тиристоры. Используемые контактные системы эксплуатируются лишь в моделях закрытого типа. Для контроля над скачками электроэнергии применяются проходные конденсаторы. Необходимая частота тока поддерживается с помощью реверсивного блока.

Трехфазная сеть. Установка перекидного рубильника в этом случае выполняется совместно с блоками питания, у которых рабочий показатель напряжения составляет 400 вольт. В случае использования трансформатора, его конструкция должна быть импульсного типа. Для подключения устройства применяется инвертирующий вход. Подача входного тока осуществляется через специальное устройство, состоящее из проходных конденсаторов. В таких цепях используются рубильники с двумя модулями. Однако в некоторых случаях допускается эксплуатация одномодульных конструкций. Они отличаются минимальным пределом порогового напряжения, составляющего 350 вольт. Значение отрицательного сопротивления находится в пределах 55 Ом.

Данные устройства рекомендуется использовать совместно с блокиратором. В жилых домах должны устанавливаться специальные электрические щиты. Таким образом, перекидные рубильники, используемые совместно с генераторами, являются наиболее оптимальным вариантом именно для таких случаев. С помощью них осуществляется контроль над рабочими параметрами сети, предупреждаются опасные ситуации, обеспечивается защита приборов, подключенных к сети.

Реверсивный рубильник для дома

Перекидной рубильник для генератора — советы по выбору, применению и подключению

Переключение электроэнергии на нужные устройства и агрегаты может производится при помощи перекидных рубильников, в конструкцию которых включены специальные блокираторы. Производители предлагают различные модели, разнящиеся рабочими параметрами. Помимо этого следует учитывать выбор возможной схемы, зависящий, прежде всего, от характеристик конкретной сети.

Краткое содержимое статьи:

Однополюсные и двухполюсные модели

Устройства могут быть рассчитаны на один модуль или ориентироваться на два направления.

Однополюсные

Этот вид рубильников применяется довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными параметрами эксплуатации более 20 Гц.

Поскольку максимально допустимая нагрузка равна 200 А, то применять эти виды перекидных рубильников в жилых зданиях нецелесообразно, если объем потребления имеет высокие значения. Специфика состоит в пониженном значении напряжения на выходе – данный показатель составляет 200 В.

Двухполюсные

Данную разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения на выходе может варьироваться, исходя из конкретной модели рубильника двухполюсной разновидности.

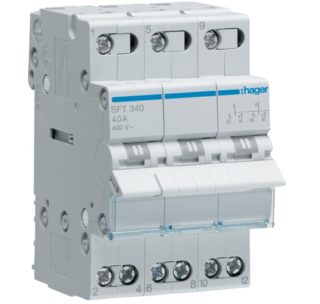

Переключатель сеть генератор на din рейку

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

  • В линии отсутствует отдельный автомат.
  • Розеточная группа не способна принять магистральную нагрузку.
  • Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
  • Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
  • Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

  • Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
  • Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

При подключении важно обеспечить слаженную работу 3 элементов:

  • домашней сети – потребителя;
  • централизованной цепи подачи;
  • кабеля от резерва.

Перед подключением определяются со следующими моментами:

  • безопасное и экономичное расположение электрогенератора;
  • частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
  • рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

  • широкий диапазон цен;
  • мощность 0,8-12 кВт;
  • небольшие размеры;
  • существуют стационарные и мобильные модели;
  • существуют однофазные и трехфазные;
  • используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

  • Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
  • Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

  • Подключение по отдельной схеме резерва к выделенной группе.
  • Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
  • Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

  • С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
  • Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

  • Автомат ввода отключить.
  • Рукоятку переключателя установить на сеть генераторной установки.
  • Автомат нагрузки отключить.
  • Соединить кабель ручного переключателя к розетки генератора.
  • Запустить генератор, позволить прогреться пару минут.
  • Подать питание на рубильник.
  • Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

Электроэнергия, вырабатываемая генератором, в дальнейшем поступает по сети к различными приборам и оборудованию. Таким образом, осуществляется распределение питания по отдельным объектам. Для того чтобы своевременно выполнять такие переключения, в схеме предусмотрен перекидной рубильн ик для генератора. Отличительной особенностью данных устройств является наличие в их конструкции блокираторов. Сами рубильн ики представлены разными типами и моделями с соответствующими параметрами и техническими характеристиками.

Регулировка приборов осуществляется с помощью блоков управления. Подключение каждого из них зависит от типа электрической сети, преимущественно они используются в жилых домах. В промышленности перекидной рубильн ик применяется совместно с резервными источниками питания.

Конструкции рубильн иков

Перекидные рубильн ики выпускаются в двух основных вариантах.

  • Однополюсный рубильн ик. Имеет единственный модуль и подключается с помощью медных проводников. Этот вариант считается наиболее оптимальным для генераторов с рабочим диапазоном частоты не более 20 Гц. У данных приборов есть определенные ограничения, например, величина предельной нагрузки составляет всего 200 ампер. Поэтому установка однополюсных рубильн иков в жилых домах с высоким потреблением электроэнергии нецелесообразно. Другим недостатком является низкое выходное напряжение, составляющее в среднем 200 вольт.
  • Двухполюсный рубильн ик. Чаще всего перекидной автоматический выключатель для генератора с двумя полюсами используются в современных электрических схемах. Данные приборы более всего подходят для жилых домов. Они могут эксплуатироваться вместе с устройствами, подключенными к однофазным и двухфазным сетям. Средний показатель отрицательного сопротивления для таких рубильн иков составляет 60 Ом. Выходное напряжение может отличаться, в зависимости от модификации прибора. В настоящее время широкой популярностью пользуются рубильн ики серии РР20 с конденсаторами открытого типа. Вместе с ними в схеме присутствуют блоки питания с рабочим напряжением 300 вольт.

Схемы подключения

Перекидные рубильн ики, применяемые совместно с генераторами могут подключаться разными способами, в зависимости от типа конкретной электрической сети.

Однофазная сеть. К данной сети может подключаться лишь двухполюсный рубильн ик. Такие приборы функционируют только совместно с блоком питания с рабочим напряжением 300 вольт. Отрицательное сопротивление составляет 50 Ом. В некоторых случаях в схему добавляются электросчетчики. Для обеспечения нормального контакта следует выбирать медные перемычки. Двухполюсные рубильн ики должны устанавливаться в электрощит КК202 и других аналогичных модификаций.

Двухфазная сеть. Данная схема подключения генератора к сети дома используется вместе с приборами переходного типа с блоком питания на 200 В, который является соединяющим элементом. Эти рубильн ики в двухфазной сети применяются совместно с выключателями расширительного типа, что дает возможность их использования независимо от количества модулей. Предельное напряжение для подобных устройств находится на уровне 300 вольт, а токовая нагрузка составляет около 20 ампер. Наиболее часто преимущество отдается рубильн икам серии РР30. При наличии двух модулей они могут достигать выходного напряжения в 350 вольт. В схеме блоков управления присутствуют тиристоры. Используемые контактные системы эксплуатируются лишь в моделях закрытого типа. Для контроля над скачками электроэнергии применяются проходные конденсаторы. Необходимая частота тока поддерживается с помощью реверсивного блока.

Трехфазная сеть. Установка перекидного рубильн ика в этом случае выполняется совместно с блоками питания, у которых рабочий показатель напряжения составляет 400 вольт. В случае использования трансформатора, его конструкция должна быть импульсного типа. Для подключения устройства применяется инвертирующий вход. Подача входного тока осуществляется через специальное устройство, состоящее из проходных конденсаторов. В таких цепях используются рубильн ики с двумя модулями. Однако в некоторых случаях допускается эксплуатация одномодульных конструкций. Они отличаются минимальным пределом порогового напряжения, составляющего 350 вольт. Значение отрицательного сопротивления находится в пределах 55 Ом.

Данные устройства рекомендуется использовать совместно с блокиратором. В жилых домах должны устанавливаться специальные электрические щиты. Таким образом, перекидные рубильн ики, используемые совместно с генераторами, являются наиболее оптимальным вариантом именно для таких случаев. С помощью них осуществляется контроль над рабочими параметрами сети, предупреждаются опасные ситуации, обеспечивается защита приборов, подключенных к сети.

Реверсивный рубильн ик для дома

Рубильники (выключатели нагрузки), реверсивные рубильники (перекедные) производитель ABB. Рубильники на токи до 160 А устанавливаются на DIN-рейку. Промышленные рубильники можно монтировать на панели стандартных шкафов. Модульные выключатели нагрузки монтируются в один ряд с модульными автоматическими выключателями и УЗО. Монтаж рубильников на токи свыше 160 А осуществляется на монтажную плату. Реверсивные рубильники представляют собой конструкцию, состоящую из двух стандартных выключателей нагрузки, сблокированных специальным механизмом, который исключает включение второго источника питания при включенном первом. Готовое изделие имеет маркировку на 3 положения I-O-II и предназначено для ввода резервной линии. Реверсивные рубильники работают на токи от 16 до 1600 А. Возможно использование моторного привода для дистанционного/автоматического управления рубильниками от 160 до 1600 А.

Резервируемся: как подключить генератор на даче или в частном доме

Не секрет, что концепция частного домостроительства заключается в максимальной энергонезависимости. Как минимум, каждый владелец загородного жилья заботится о резервном электоснабжении при помощи альтернативных источников. Одним из таковых является бензогенератор. Но проблема, заключается в том, что не все в состоянии правильно задействовать агрегат в системе и делают ошибки, поэтому рассмотрим вопрос подробнее.

Как подключить генератор к частному дому через розетку: основные понятия

как подключить генератор к домашней сети




Там, где случаи аварийного отключения электроснабжения довольно редки, традиционно принято «подкидывать» кабель от бензогенератора прямо к ближайшему разъему при помощи штепселя. А зачем заморачиваться и обустраивать систему резервного ввода, ведь «рубят свет» только раз в полгода. Примерно такие мысли встречаются у наших соотечественников, которые не оценили по достоинству пословицу «пока гром не грянет, мужик не перекрестится».

Профессиональные электрики рекомендуют совсем не думать на тему, как через простую розетку подключить генератор к дому, и вот почему:

  • Отдельная розеточная группа не в состоянии принять на себя магистральную нагрузку.
  • Отсутствие отдельного автомата в линии включения.
  • Присутствие человеческого фактора, когда пользователь забывает выключить вводной автомат, чем вызывает перегруз и срабатывание защиты агрегата.
  • Возможность «встречки», когда напряжение городской сети при включенном автомате поступает на контакты работающего электрогенератора, чем может вывести его из строя.

И, наконец, последний аргумент – нет смысла пренебрегать безопасностью и комфортной системой эксплуатации узла. Правильней узнать, как подключить генератор на даче или в доме, и организовать или автоматический режим переключения или ручной. Согласитесь, только так все оборудование и электросети гарантированно будут в сохранности.

Что необходимо для реализации проекта

как подключить генератор к дому через розетку

Если еще кто-то думает, что для подсоединения бензогенератора к электросети домостроения нужно прибрести массу оборудования, спешим успокоить – это не так. Конечно, придется определиться с месторасположением агрегата и обустроить его в соответствии с вибро- и шумоизоляционными нормами. Если для этого нужно отдельное помещение, то без фундамента и цементно-песчаной стяжки не обойтись.

Само собой, речь идет об электрогенераторах мощностью свыше 2 кВт, которые в большинстве случаев монтируются стационарно. Для подсоединения его к домашней сети технический минимум состоит из следующих компонентов:

  1. Отдельный ввод из медного кабеля сечением не менее 4 мм², который прокладывается от вводного устройства до места постановки генераторного агрегата.
  2. Перекидной рубильник в модульном варианте с возможностью фиксации на DIN-рейку 35 мм. Выбор здесь довольно широк, от недорогих TDM-63 до более надежных приборов от Hager или ABB.

Особое внимание следует уделить типу заземления в здании, потому что подсоединение бензогенератора в роли резервного источника энергии должно выполняться в соответствии с ПУЭ. Иными словами, перед тем, как подключить генератор к домашней сети, нужно определить систему заземления – TT или TN-C-S.




На выходе электрогенератора не помешает установить дифзащиту. Даже если внутренняя разводка выполнена по двухпроводному типу без заземления – это не говорит о том, что генерирующее устройство не нужно заземлять.

Вариант 1: как подключить электрический генератор при помощи реверсивного переключателя

как подключить резервный генератор на даче

Традиционно нижние контакты реверсивного рубильника используются для отходящей нагрузки. С противоположной стороны на парные контакты подсоединяются отдельные вводы. Переключатель имеет три положения, в среднем – все контакты разомкнуты.

Важно учесть одну деталь – в трехпозиционном переключателе нет электромагнитного или теплового разъединителя, он попросту выключает нагрузку. Исходя из этого, каждый ввод следует дополнительно страховать автоматом, ток срабатывания которого определяется допустимой нагрузкой на линию.

Последовательность включения электрогенератора в схеме с пакетным переключателем

Процесс подключения резервной системы энергоснабжения выполняется в следующей последовательности:

  • Отключить автомат ввода.
  • Установить рукоятку переключателя с городской сети на сеть генераторной установки.
  • Отключить автомат нагрузки.
  • Подсоединить кабель от ручного переключателя к розетке бензогенератора.
  • Запустить агрегат и прогреть его около 2-3 минуты.
  • Дать питание на реверсивный рубильник.
  • Включить автоматы нагрузки.

После появления штатного сетевого питания нужно отключить агрегат от нагрузки в обратной последовательности.

Альтернативное решение

как подключить электрический генератор к домашней сети

Многие интересуются: если на даче не удалось найти достойного перекидного устройства, то как тогда надежно подключить электрический генератор. Ответ прост – его можно сделать самостоятельно из пары двухполюсных однотипных автоматов. Их монтируют рядом на одном уровне. Один автомат крепится в перевернутом положении так, чтобы все клавиши оказались на одном уровне, их фиксируют стальным штифтом.

Вариант 2: организация автоматического переключения линий




Нахождение в труднодоступном месте щитка с ВРУ вызывает некоторый дискомфорт у домовладельца, поэтому есть смысл рассмотреть вариант с автоматическим устройством переключения. Его реализация не сложнее подключения проходного выключателя, нужны только два модульных контактора с соответствующим числом контактных пар, а также парой нормально замкнутых и нормально разомкнутых контактов.

В штатном режиме городская сеть остается на подхвате включенного контактора. Когда на вводе из города электричество пропадет, то контакты отбросит и замкнется пара контактов, которые приведут в действие второй контактор, отвечающий за резервный ввод. Этот контактор включается в цепь до разрыва питающей сети от генераторной установки.

как подключить генератор к дому через обычную розетку

В схеме разумно использовать реле времени, которое позволит подать питание потребителям через 2-3 минуты после пуска бензогенератора. Этот промежуток нужен для прогрева двигателя. Питание резервного контактора должно проходить через нормально замкнутый контакт коммутатора главного ввода.

В случае появления напряжения в городской линии первый контактор опять включится и разомкнет цепь, которая запитывает второй ввод. Конечно, такую схему автоматической можно назвать только с большим натягом, потому что пуск мотора электрогенератора осуществляется под контролем человека. Полностью автоматические системы оправданы при работе с мощными источниками тока.

Вариант 3: как подключить к домашней сети резервный генератор с автозапуском АВР

Приборы для осуществления аварийного электроснабжения в полностью автоматическом режиме предполагают наличие у генерирующего агрегата стартера и системы останова двигателя. Можно и самому организовать подобную систему, но это довольно хлопотно. Таким образом, оправданы два варианта решения вопроса:

как правильно подключить генератор на даче

  • Комплектный блок управления, который продается вместе с электрогенератором. Перед тем, как подключить резервный генератор к домашней сети, его подсоединяют согласно схеме. Блок управляет не только запуском и остановкой агрегата, но и регулирует обороты, т.е. выдаваемую мощность.
  • Устройство АВР с компонентами, которые необходимо установить на бензогенератор как дополнительное оборудование для управления стартером и дроссельной заслонкой.

Преимущество таких комплектов состоит в том, что они включают встроенную защиту по току, а также страхуют от утечек и перенапряжений. Пользователю только остается подсоединить провода ввода и потребителей на коммутирующие приборы.

Отправить ответ

avatar
  Подписаться
Уведомление о
