Ph0 ph1 ph2 ph3 размеры – Крестовые магнитные биты PH0, PH1, PH2, PH3 WhirPower для высоких нагрузок купить оптом и в розницу

Ph0 ph2 ph3 ph4 размеры

Это простой, но в то же время важный вопрос. Большинство домашних мастеров не знают как подобрать биту к саморезу. И часто не могут купить саморезы, под биту, которая у них уже есть.

Это ведет к тому, что люди жалуются на биты или отвертки. Мол сыромятина и крутить невозможно.

Саморезы под PH и PZ

Чем саморезы PH отличаются от PZ нужно знать каждому мастеру, который мастерит по дому. Не говоря уже о монтажниках, которые занимаются обшивками балконов.

Большинство саморезов, имеют головку под крест. Существует два типа крестовых отверстий в саморезе PH и PZ.

Как понять какому саморезу какая бита нужна?

Саморез может быть маленький или большой, с потайной шляпкой или внешней. На шляпке любого самореза есть предписание.

Если на головке обычный крест, значит, нужна бита Ph.

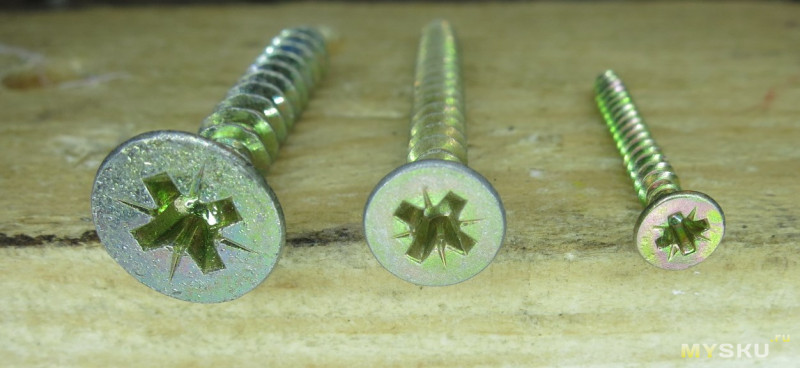

Если на кресте есть характерные четыре засечки под 45°, значит, этому саморезу нужна бита Pz.

Два вида крестовых бит

PH — расшифровывается как Phillips. Имеет форму в виде обычного креста. Хорошая задумка. Практически нет минусов. Впервые была разработана инженерами компании Phillips.

PZ — расшифровывается как Pozidrive. Имеет форму в виде креста с характерными насечками между граней.

Бита Ph более универсальна. Ей можно закрутить и Ph саморез и Pz. Единственное, что в саморезе Pz она болтается. Потому как имеет меньшую полноту.

Битой Pz можно крутить только Pz, в Ph она не лезет и срывает грани.

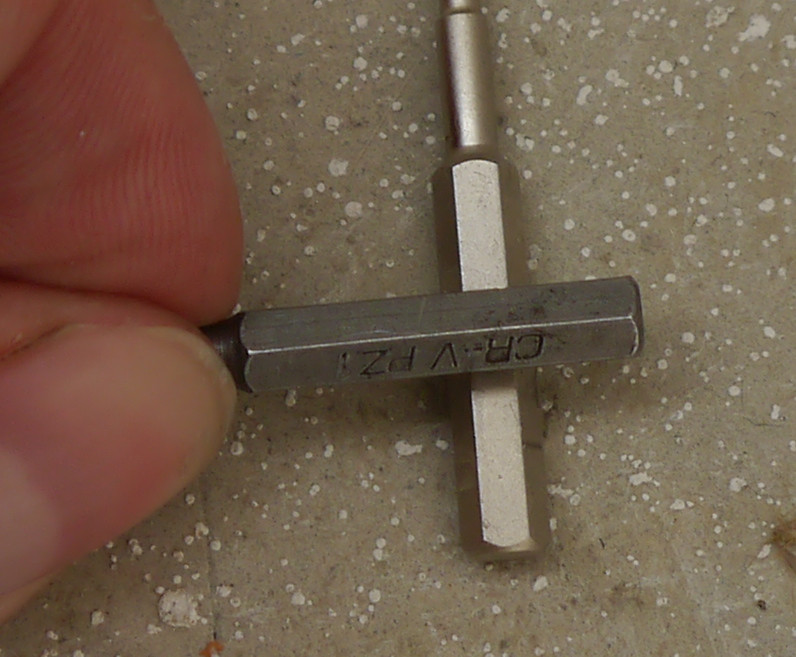

Маркировка бит

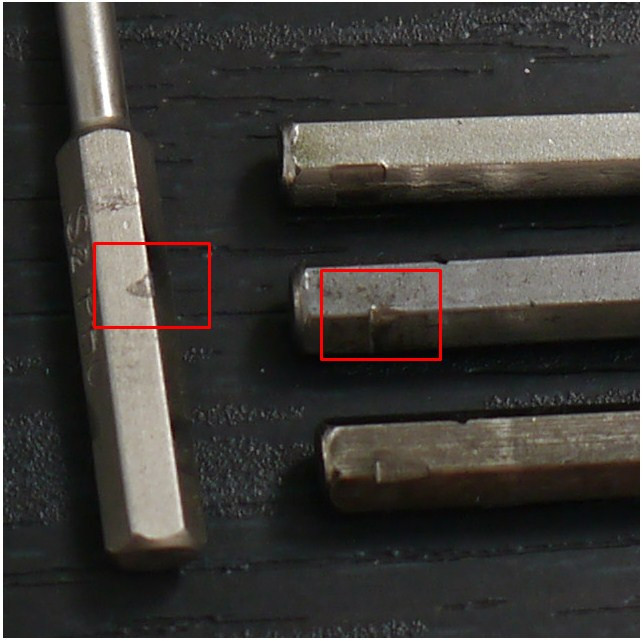

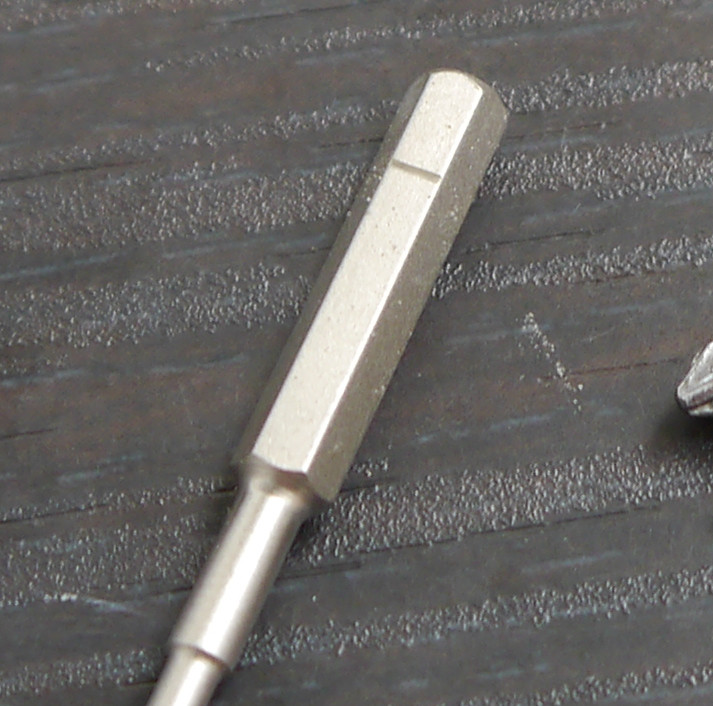

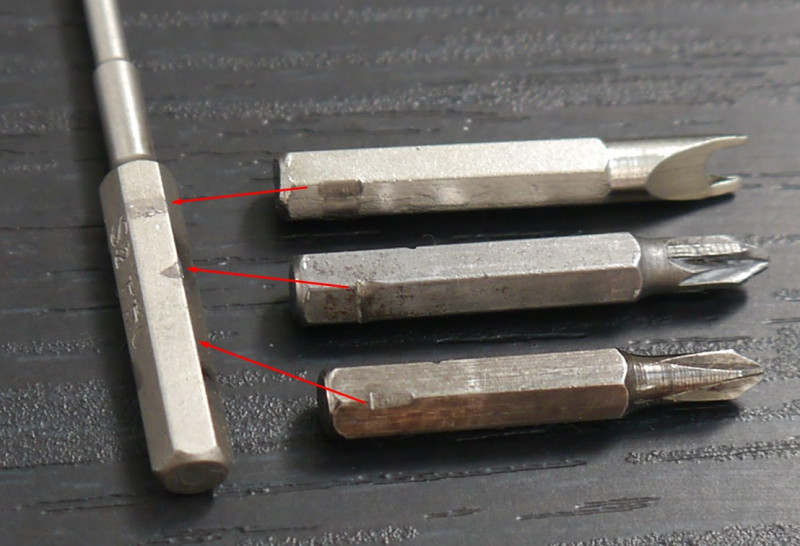

На каждой бите есть маркировка. Либо наклеена наклейка, либо пробито прессом значение для какого самореза она подходит. То есть тот самый Ph или Pz и его размерность 1, 2, 3. Про размеры чуть ниже.

Величина бит

Длина бит бывает 25 мм, 50 мм, 70 мм, 90 мм, 120 мм, 160 мм, 200 мм.

Но кроме, длины, они отличаются еще и номерами. Биты Ph маркируются, как Ph 1, Ph 2, Ph 3. Бита Pz бывает : Pz 1, Pz 2, Pz 3.

Как правило, размеры меньше, чем Ph 1 и Pz 1 не применяются. Саморезов под них нет.

Они могут использоваться где-нибудь в радиотехнике, электронике. Также нет бит больше Ph 3 и Pz 3. Более крупные саморезы имеют другие виды бит, например, звезду либо шестигранник.

Зачем саморезу своя бита?

Бита или отвертка должны подходить под саморез. Кстати, на отвертках последнее время тоже указывается под какие саморезы она подходит.

Почему же так важно подобрать правильную биту?

Во-первых, используя неподходящий инструмент, вы постоянно срываете крестовое отверстие в саморезе. Что в дальнейшем затрудняет выкручивание крепежа.

Во-вторых, вы вытираете грани на самой бите. Тем самым быстро приводя ее в негодность.

Автор ToolGIR. Опубликовано в Wiki

Из истории шурупа

Самой первой распространенной вариацией были шурупы с прямым шлицем. Изобрели их где-то в 15 веке, но в привычном для нас виде, они появились в конце 18 века и, к сожалению, распространены и поныне. Единственное их достоинство – простота: пропилил в заготовке = шлиц, раскаленный прут + молоток + напильник = отвертка. Но в эпоху автоматизации производства оказалось, что прямые шлицы для промышленности совсем не годятся. Из-за центробежной силы они постоянно слетают из шлица, обдирая детали или неудачно оказавшиеся рядом конечности, но при этом из-за чрезмерного крутящего момента могут сорвать резьбу.

Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре. Какое-то время эти шурупы использовал Форд для пары авто. Но отдать права Форду Робретсон не захотел, так же как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил. Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.

И тут появляется американский инженер Генри Филлипс (Henry F. Phillips) со своим крестообразным шлицем. Черновой вариант он выкупил у знакомого Джона Томпсона (John P. Thompson), который так и не смог заинтересовать производителей. После доработки он патентует шурупы Phillips в 1936 году. По началу, и ему не удавалось пристроить свое изобретение, так как производители шурупов посчитали их слишком сложными для изготовления. Но он не сдавался и уже к 1940 году его шурупы применялись во всей автоиндустрии США. В отличие от Робертсона, господин Филлипс пошел по другому пути – лицензируя всех производителей, каких только мог.

Шурупы Phillips на тот момент решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении. Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица. Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, топорный, а про регулировку крутящего момента вообще не слышали, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.

В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т.п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.

Кроме попыток исправить улучшить Phillips за эти годы изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company. И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента. Есть варианты вроде LOX® (увы, это латинские буквы), позволяющие передавать колоссальный крутящий момент без выскакивания и порчи инструмента. Если интересно – есть знаменитая англоязычная статья, которая описывает каждый из этих шурупов.

Некоторые из них очень похожи на Phillips, какие-то имеют определенную обратную совместимость друг с другом. Но все же, это совершенно разные шлицы и для комфортной работы и предотвращения износа самих шурупов и инструмента нужно использовать соответствующие отвертки. К сожалению, немало людей их путает, а потом удивляются, почему у них шлиц сорвало и отвертку свернуло («наверное, отвертка некачественная»).

Шурупы JIS

На многих англоязычных сайтах (в основном среди любителей японских мотоциклов) довольно таки подробно и уже не первый год обсуждается разница между шурупами JIS и Phillips. Что интересно, в рунете подобных обсуждений я особо не встречал.

Суть истории в том, что к тому времени, когда до Японии дошли шурупы Phillips, инструмент уже оснащался регуляторами крутящего момента и японские инженеры «доработали» шурупы, создав на их базе «свой» Phillips (уменьшив закругление внутренних углов для устранения «эффекта выталкивания» отвертки из шлица). Звучит, в общем-то, правдоподобно. Рисуют эту разницу примерно так:

Все это обсуждение подкрепляется различными обзорами и даже тестами, где видно, что японские отвертки (биты) сидят в японских шурупах значительно плотнее.

Если честно, то в данном конкретном примере я не удивляюсь, что неяпонская бита (ржавое не понять что сверху) сидит в шурупе не лучшим образом. С ней явно никакой из стандартов и рядом не лежал. А вот Vessel делает биты и отвертки одни из лучших в мире.

Но давайте попробуем разобраться с этими стандартами, так уж ли они различны.

Сравнение JIS B 1012:1985 и ISO 4757:1983

Собственно, JIS (англ. Japanese Industrial Standards — японские промышленные стандарты) – это свод требований для японской промышленности (аналог нашего ГОСТ ). Самой же стандартизацией занимается JISC . Кроме того JISC представляет Японию в ISO .

Японский стандарт, описывающий крестообразные шлицы имеет номер JIS B 1012:1985 (действующий). Учрежден он в 1958 году, с тех пор был три раза пересмотрен (в 1964, 1977 и 1985). Стандарт, описывающий отвертки для крестообразных шлицев номер: JIS B 4633:1998 (действующий). Учрежден он, что любопытно, даже раньше JIS B 1012 – в 1954 году и пересматривался еще больше раз.

Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007). К слову, на сайте Phillips Screw Company вы не найдете никакой информации об оригинальных шлицах Phillips – после окончания действия патента в 1966 они ими больше вообще

не занимаются

И так, давайте сравним последние редакции JIS B 1012:1985 и ISO 4757:1983. Скажу сразу, побуквенно их сравнивать я не собираюсь, нас интересуют основные моменты и форма шлицев. Для чистоты эксперимента было бы неплохо увидеть более ранние редакции документов, но взять их негде, текущие и то найти было не так просто (все эти организации предпочитают зарабатывать на продаже спецификаций).

Вводная часть стандарта JIS B 1012:1985

Первое различие – оба стандарта определяют шлицы типа H ( PH 0, 1, 2, 3, 4) и Z (

PZ 0, 1, 2, 3, 4), но JIS B 1012 определяет еще и шлиц типа S (не путать с типом резьбы для ШСГМ ).

Шлицы меньше #0 ни JIS, ни ISO не определяют и никакой другой четкой стандартизации они не имеют.

До типа S еще дойдем, а пока тип H:

Схема шлица типа H согласно стандарта JIS B 1012:1985

Схема шлица типа H согласно стандарта ISO 4757:1983

Как видно никакой разницы: та же форма, те же размеры, те же углы.

Тип Z:

Схема шлица типа Z согласно стандарта JIS B 1012:1985

Схема шлица типа Z согласно стандарта ISO 4757:1983

Снова все один в один.

В общем, согласно спецификации, стандарты JIS и ISO для крестообразных шлицев типа H и Zполностью идентичны.

Но спецификация одно, а фактический инструмент это другое. Для сравнения возьмем Ph3 отвертки разных производителей (слева направо): две Vessel Megadora (самые знаменитые японские отвертки), немецкие Felo 400 VDE и биту BOSCH (где уж там она сделана).

А вот так выглядят их жала при сильно увеличении (картинка кликабельна, если хотите рассмотреть получше).

Не вижу никакой разницы, как будто на одном станке сделаны. Собственно, так и должно быть, когда производитель делает все согласно спецификации.

Шурупов JIS под рукой у меня, к сожалению, нет (винтажными мотоциклами не занимаюсь ). Но выглядеть они должны как на следующей картинке. Главное отличие – углубление на шляпке, все остальное в точности как у Phillips: та же форма, теже скругленные внутренние углы…

Тип S

Комментарии (2)

Апрель 21, 2016 в 10:05 | #

За выпуск PH крепежа убивать надо хотя бы на PZ перешли.

ToolGIR

Апрель 21, 2016 в 14:16 | #

Переходят постепенно. Вот только другие, более приличные шлицы, требуют лицензирования (даже уже довольно немолодой PoziDriv (PZ) до сих пор имеет действующий патент). А Phillips он давно бесплатный…. ну вы поняли… ))

У меня есть две отвертки Phillips разных размеров, которые обе говорят, что они размером 00 (нажмите здесь, чтобы посмотреть в полный размер):

Зеленая отвертка пришла из комплекта для разборки iPhone 3/4, а на упаковке написано «Phillips # 00». Кончик около 1,5 мм в ширину.

Отвертка внизу — это Ремесленник, на ней написано «P-00». Кончик около 2 мм в ширину.

Одна из этих отверток не может быть размером 00. Какой из них 00, а какой размер другой?

Ответы

00 относится к размеру и углу наконечника. Это не говорит о том, насколько толстым становится наконечник до слияния с валом. Так что, да, они оба могут быть размером 00, если они подходят к одним и тем же винтам; более толстый, который только (a) подойдет для больших винтов 00 лучше, чем маленький, и (b) не будет вписываться в маленькое отверстие.

Размер отвертки Phillips зависит от размера на самом наконечнике. Основываясь на диаграммах наконечника из оригинального патента Phillips (показанного на одной из ссылок на sizes.com), я предполагаю, что соответствующий физический размер — это крест, который вы видите, когда наводите отвертку на нос (как будто это были винт), и посмотрите на это в конце концов, или что-то напрямую связано с этим. Насколько наконечник расширяется, чтобы стать частью вала, не имеет значения. Вы можете сделать тот, который расширяется до метра в диаметре, что делает его практически невозможным для использования людьми.

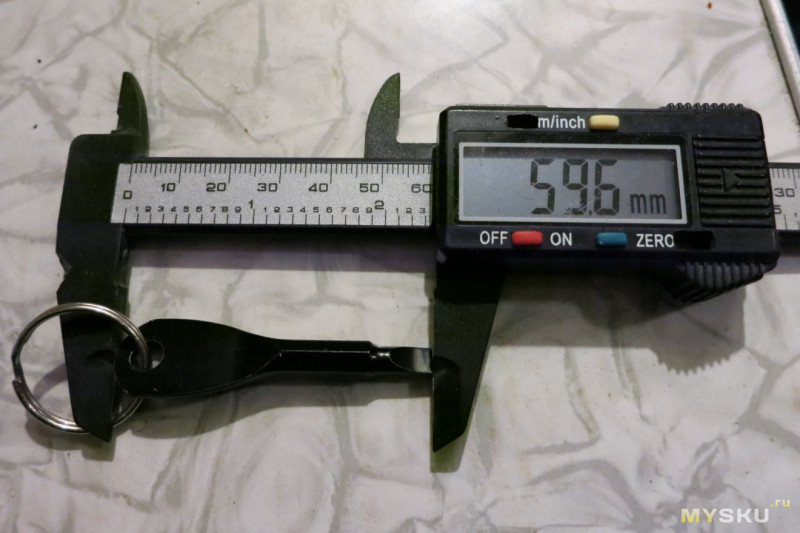

Я попробовал этот эксперимент: используя некоторые цифровые штангенциркули, вставьте только наконечник между штангенциркулями и измерьте расстояние от одной точки на кресте до противоположной точки. Это трудно сделать точно, поскольку, если вы вставите немного больше, чем наконечник, вы получите слишком большой результат. Я испробовал несколько разных наборов отверток и бит для них от разных производителей.

Результаты: Ph4: 0,141 дюйма, Ph3: 0,086 дюйма, Ph2: 0,071 дюйма, PH0: 0,055 дюйма, PH00: 0,048 дюйма, PH000: 0,039 дюйма, а PH0000 настолько мал, что я действительно не смог получить последовательное чтение. У меня нет Ph5, и я не уверен, что видел его. Как я уже сказал, трудно получить точное чтение. Я вполне могу заметить разницу между Ph4 и Ph3 или Ph3 и Ph2. Трудно понять, что PH00 больше, чем PH000. Я вижу, что одинаковые размеры дают схожие результаты, и измерение одного и того же бита снова и снова также дает схожие результаты, однако диапазоны для смежных размеров немного перекрываются для PH000, PH00 и PH0.

Серьезная попытка сделать эти измерения, вероятно, потребовала бы нескольких недостатков, мощного увеличительного стекла или микроскопа и цифровых штангенциркулей с более тонким краем, чем у моего набора. Либо так, либо мне понадобится около 6 рук.

Я предполагаю, что отвертка PH0000 предназначена для ввинчивания винтов # 0000, отвертка PH000 предназначена для ввинчивания винтов # 000, а отвертка PH00 предназначена для ввинчивания винтов # 00, так как они кажутся единственными винтами, меньшими, чем # 0 в основанная на дюймах система «пронумерованный винт». Может быть винт # 00000, но его ширина составляет менее одной сотой дюйма и, вероятно, он не может выдерживать большой крутящий момент, а винт # 000000 будет иметь отрицательный диаметр, что, очевидно, невозможно.

Где-то в стандарте ANSI скрыто физическое измерение, определяющее размер драйвера. Возможно, я нашел один из них, но это стоит 65 долларов.

Отвертки Phillips не рассчитаны в зависимости от физических размеров самого инструмента. Вместо этого они рассчитаны на основе винтов, с которыми они подходят. Каждый размер будет лучше всего работать с диапазоном размеров винтов, что означает, что фактический размер наконечника может незначительно отличаться.

Эта диаграмма может немного отличаться в зависимости от типа приводимого винта

Размер точки отвертки будет соответствовать разным размерам винтов, в зависимости от типа винта (дерево, станок, листовой металл). Размер точки долота определяется диаметром наконечника. Вы можете легко измерить наконечник с помощью штангенциркуля. Спецификации для размера битов можно найти здесь: http://www.leisto.com/screwdrivrer-bits/phillips-screwdriver-bits/

Как краткий справочник:
PH00 = 0,8 мм — 0,9 мм
PH0 = 0,9 мм — 1,0 мм
Ph2 = 1,3 мм — 1,4 мм
Ph3 = 2,2 мм — 2,3 мм
Ph4 = 3,8 мм — 4,0 мм

3 отличия бит Pz от Ph

отличие профиля Ph и PzРазница крестообразного профиля отверток и бит для них, появилась еще в 60-х годах прошлого века. Но к большому удивлению, знают об этом далеко не все.

Многие до сих пор считают, что жало отвертки может быть только двух видов:

В народе именуемой как «минус» — плоской.шлицевая отвертка плоская минус

Само понятие шлиц (schlitz) переводится с немецкого как паз или прорезь.

  • крестообразной

Причем как считают некоторые, отличаются они между собой только размерами (ширина и толщина жала), либо диаметром.крестообразные отвертки разница

На самом деле значительную роль играет еще и форма крестообразного профиля.

Причем и сам «крест» появился гораздо позже шлица. В связи с массовым внедрением шуруповертов, использовать прямой шлиц с данными девайсами стало не совсем удобно.

крестообразные отвертки разница

Поэтому постепенно и перешли на крестообразную форму. Она лучше центрируется и работать с ней гораздо проще.

Профиль отвертки Ph

Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через несколько лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.

патент на профиль отвертки Ph Филлипспатент Г.Филлипса на профиль Ph

В его то честь и назвали данный профиль — Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.

Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.чем отличается профиль бит и отверток Ph и Pz

На первый взгляд Ph — это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?

Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.как выполнен профиль Ph биты и отвертки

Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.

как выполнен профиль Ph биты и отвертки

Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.

В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, а также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать во вред.111

С практической точки зрения это означает, что не нужно уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и более крутить не нужно.

Профиль Pz — главные отличия

В 1966 году та же самая компания Филлипс, модернизировало свое раннее изобретение и миру представили шлиц позидрайв — Pz (Pozidriv).профиль Pz для отвертки

Его отличительной особенностью является:

1Дополнительная грань расположенная в четвертях шлица.

Бита получается как бы 8-ми шлицевая. Четыре основных грани, четыре дополнительных.

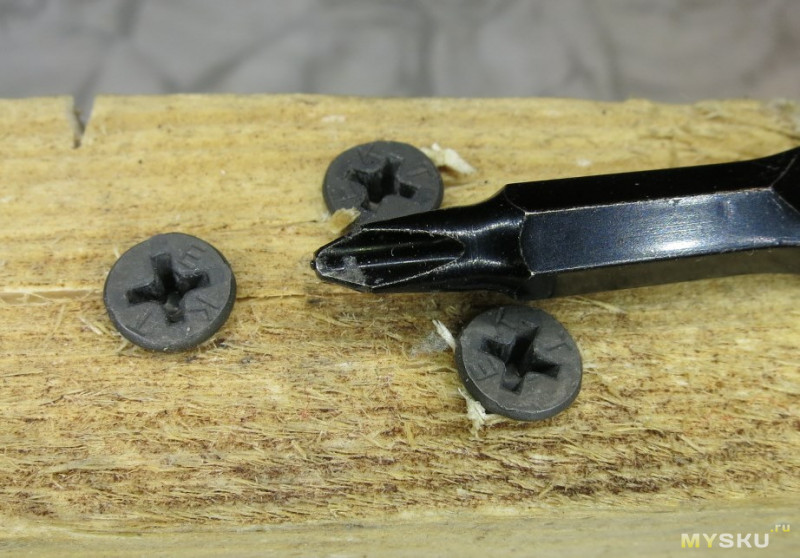

наглядное отличие шлица Pz и Ph на битах и отвертках

наглядное отличие шлица Pz и Ph на битах и отвертках

При этом головки саморезов и шурупов получили аналогичные насечки. Все это позволило еще лучше центровать жало.

2Кромки рабочей поверхности в Pz в отличие от Ph, выполнены параллельно друг другу, а не под углом на сужение.

У Ph эта конусность сделана специально для того, чтобы в конце операции закручивания, бита выскакивала из головки. Так называемый эффект самовыталкивания.эффект самовыталкивания в битах Ph

Когда же придумали Pz, от этого отказались, переложив обязанности ограничения усилия на сам шуруповерт или динамометрический инструмент.разница в шлицах отверток и саморезах

3У бит и отверток Ph немного другой угол заточки — 50 градусов.разница в углах заточки граней бит Ph и Pz

Благодаря все этим модификациям, шлиц стал садиться значительно глубже в посадочное отверстие крепежа. Что привело к усилению затяжки саморезов и шурупов.

разница в углах заточки граней бит Ph и Pz

Простыми словами можно сказать, что Pz — это усиленный крестообразный шлиц.

Особенности, размеры и где применяется

Применяется Pz в основном при сборке мебели и в строительстве.где применяются профиль бит Ph и Pz

В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.отломанная головка на саморезе как выкрутить

Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.основные размеры и виды бит Ph и Pz

Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.

Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.почему в наборах бит размер Pz2 по 2 штуки

Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»

Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.аккумуляторная отвертка Wiha SpeedE сравнение с другими моделями обзор преимуществ и недостатков

Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.

разновидности и наборы бит отличия и рисунок

разновидности и наборы бит отличия и рисунок

Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).

Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.лучшие отвертки Wera особенности отличия характеристики

Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph2.маленькая отвертка и ее профиль жала

В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.

Как выбрать хорошую биту и саморез

Как отличить правильную биту и крепеж под нее?как выбрать правильную биту и саморез и крепеж под нее

Очень просто. Достаточно вставить шуруп в тот самый профиль на весу. И если они подходят друг для друга, то шуруп или саморез будут держать как влитые, не пытаясь никуда выпасть.

Отвертка электрика для автоматов

отвертка электрика для автоматовЧто касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-

Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s — для автоматов.какой отверткой нужно затягивать контакты на автоматах модульных

А также Ph/fl или Ph/s — для шинок, пускателей, реле и т.д.какую отвертку подобрать для винтов на шинках

Обозначение у данного шлица (Fl или S) разные, потому что до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.

В настоящее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.жало отвертки Pz sl и Ph sl в чем разница

Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.

Винтовые зажимы таких аппаратов имеют не только привычный крест с насечками характерными для Pz, но еще и широкую прорезь под плоскую отвертку.какой битой или отверткой электрика затягивать винты на автоматах

С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже «убит», можно было хотя бы открутить винт в последний раз, после чего вытащить провод и заменить автомат.что правильнее ставить на вводе в дом автомат или выключатель нагрузки отличия

Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.

А универсальная комбинированная отвертка Pz/Fl или Pz/Sl — самое оно! Правда с выбором производителей будьте внимательны. В сети очень много отрицательных отзывов на такие профиля.комбинированные отвертки для электрика wera Pz sl и Ph sl

В них в первую очередь откалывается уголок плоского шлица. Особенно в первом номере.откололся уголок шлица на комбинированной отвертке электрике pz sl

Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.износ жала отвертки из за неправильного крепежа

При этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в этом случае самое минимальное.

Вы гарантировано с первых оборотов, как только начнется существенная нагрузка, разобьете не только крепеж, но и испортите грани самой биты.как собирать и подключать клеммники

Как открутить сорванный шуруп или саморез — 3 способа

А что делать, если шлицы уже слизаны и испорчены, а выкрутить шуруп или саморез все равно нужно? Обычные биты и отвертки здесь уже будут бессильны.слизанные грани шурупа и самореза как выкрутить

Выкручивать такие проблемные элементы крепежа советуют при помощи специального экстрактора. Он вгрызается своими скошенными гранями в то место, где когда-то были шлицы.экстрактор для выкручивания саморезов и шурупов

Но такие специфичные вещи обычно имеют только профессионалы. И если у вас таких экстракторов нет, то можете воспользоваться давно проверенными народными способами.

При этом методы выкручивания при помощи кусочка кожи или резинки не всегда помогают.как выкруить проблемный сорванный шуруп при помощи кусочка кожи или резинки

Так же как и нагревание головки утюгом или паяльником.

нагревание головки шурупа для его выкручивания

нагревание головки шурупа для его выкручивания

Все здесь будет зависеть от плотности материала. Но есть способы, которые действительно работают.

Первый из них — берете старую шлицевую отвертку и прорубаете с ее помощью паз в шляпке.выкручивание слизанной грани шурупа старой отверткой

Зубило в этом деле лучше не использовать, так как у него не тот угол заточки. При достаточной глубине паза, крепеж легко выкручивается прямой шлицевой битой.простое выкручивание слизанного шурупа

Такой способ хорошо подходит для шурупов, но не помогает с саморезами. Сталь в них более твердая.

Что же делать в этом случае? Обрабатываете головку самореза паяльной кислотой.обработка головки самореза паяльной кислотой

Далее капаете в разбитое отверстие немного твердого припоя и прогреваете это дело.как припоем и паяльником выкрутить проблемный сорванный саморез

Затем тут же втыкаете туда биту и даете время припою остыть.как легко выкруить сорванный саморез из дерева

После этого все выкручивается на ура.выкручивание самореза при помощи паяльника

Еще один способ — прорезание паза маленьким отрезным диском от дремеля.прорезание паза в сорванном саморезе дремелем

Далее следует привычное выкручивание обычной шлицевой битой.

Чтобы не сталкиваться с подобными проблемами, под определенный крепеж всегда подбирайте правильную биту, с правильным номером. Ознакомившись с вышеизложенной информацией, постарайтесь отныне не портить свой инструмент, и всегда работайте правильно и качественно.

Статьи по теме

Ph3 отвертка размер таблица

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях, представлены на рисунке.

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) — 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

F) Отвертка — «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I) Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено соответствие обозначений крестовых отверток и размеров крепежных деталей.

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм2,02,53,03,54,04,55,05,56,0; 6,5; 7,08,09,0
Толщина, мм0,3 — 0,40,40,50,5 — 0,60,6 — 0,80,60,80,8 — 1,01,0 — 1,21,2 — 1,61,4 — 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты1234
Диаметр резьбы, ммменее 2,02,1 — 3,03,1 — 5,05,1 — 7,0более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

  • Цена: $0.98 (0.83$ в мобильной версии)
  • Перейти в магазин

Прямой шлиц существует, по некоторым данным, с XV века. Впрочем, этот шлиц обладает недостатками, которые особенно проявились при массовой сборке автомобилей и самолётов:

— Отвёртка или шуруповёрт выскальзывает из шлица, царапая соединяемые детали.
— При работе механическим шуруповёртом есть риск сорвать шлиц или резьбу (трещоток, точно отмеряющих крутящий момент, во время изобретения крестообразной отвёртки ещё не существовало).

В 1933 году американец Джон Томпсон (John P. Thompson) разработал винты, которые решают обе проблемы: и автоматически центрируют жало, и выталкивают его, когда винт затянут. Инженер Генри Филлипс выкупил патент Томпсона и основал компанию Phillips Screw Company. Генри Филлипс разработал технологию производства таких винтов, но не смог внедрить её у себя. Только в 1937 году он сумел заинтересовать начальство American Screw Company. Такие винты впервые начали использовать в производстве «кадиллаков». Во время Второй мировой войны такие винты стали применять в производстве военной техники.

Особенности
Положительные
Самоцентрируется, не допускает выскальзывания рабочей части отвёртки из шлица при незначительном наклоне стержня отвёртки или под воздействием центробежной силы при использовании шуруповёрта.
Направляет продольное усилие отвертки по оси закручиваемого винта гораздо лучше, чем в случае с обычным прямым шлицем.
При использовании электрической отвёртки (шуруповёрта) без регулирования величины крутящего момента, её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания во избежание срыва шлица или повреждения резьбы.
Отрицательные
Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали), что неудобно при закручивании ручной отверткой.
Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т. н. «срыва»).
Маркировка и размеры
Отвёртки имеют буквенную маркировку PH с номером шлица — 000 (1,5 мм), 00 (2 мм), 0 (3 мм), 1 (4.5/4 мм), 2 (6 мм), 3 (8 мм), 4 (10 мм)[3].

Потом появились PZ — pozidrive, потом всякие шестигранники и звездочки.
На этой фотке три шурупа PZ с разным размером, 3, 2 и 1.

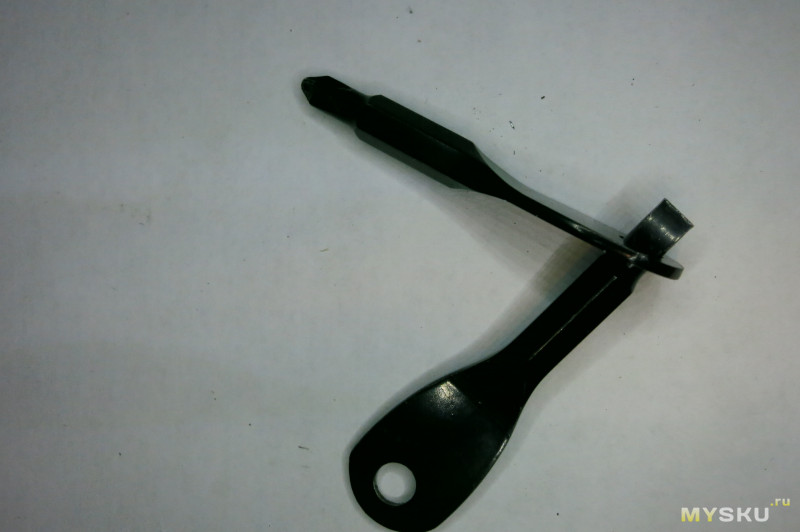

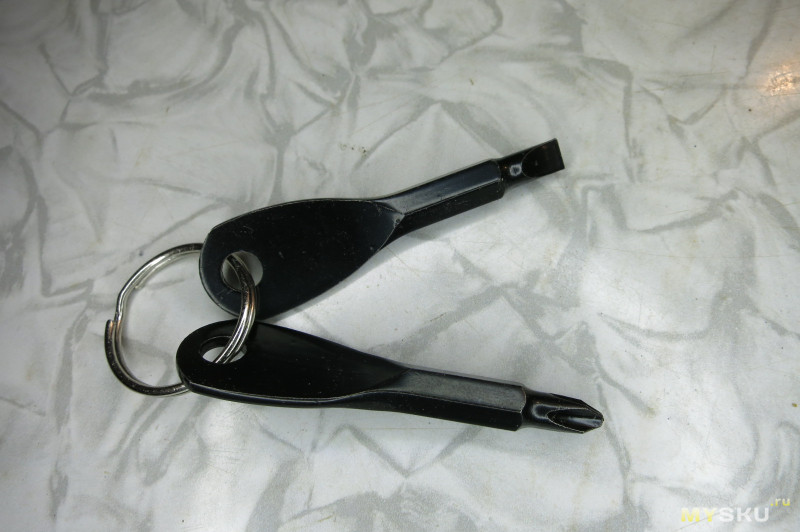

Мне же приехали простой плюсик и минусик, то есть плоская SL5 и крестик Ph3.
Приходит в пакетике, все как обычно. Цвет мне достался черный.

Размер примерно как у среднего ключа, длина около 6 см.

Шлиц у плоской 5 мм.

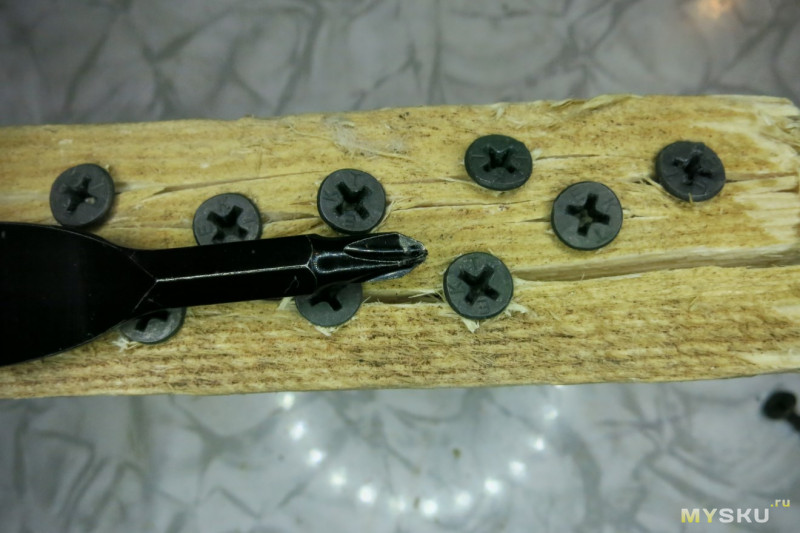

Ну и пробую закрутить в доску черные каленые саморезы длиной около 15 мм.
Закрутил три шутки, покрытие немного слезло. Силы рук не хватает, чтоб загнать шуруп в доску полностью. Ну на фото видно, шляпка немного торчит.

Закрутил 9 шурупов, доска трескается, надоело крутить.

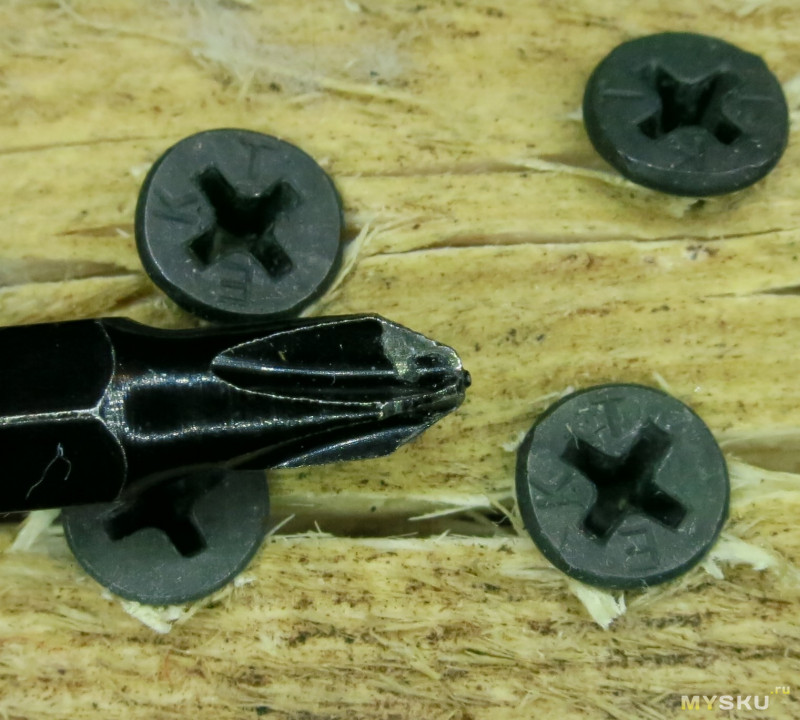

На шлицах отвертки слезло покрытие, сами шлицы целые.

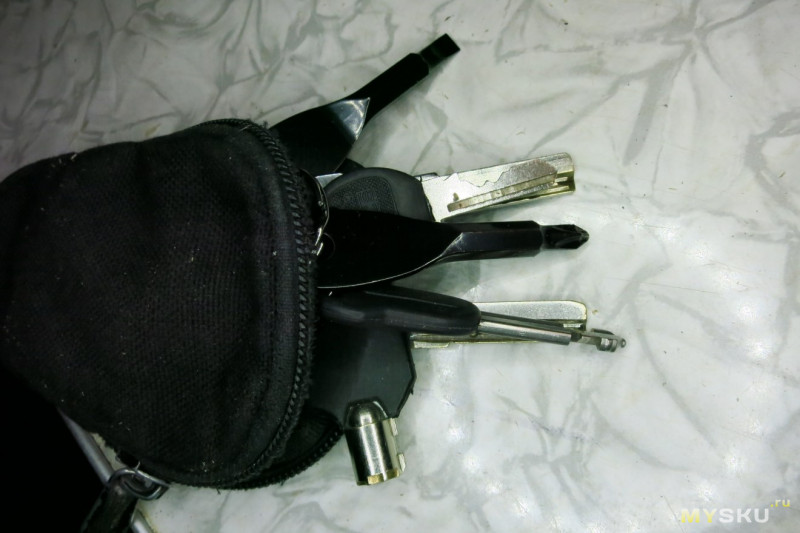

Ну и прицепил на ключи.

Как будто они там и были, не мешают.

Ну и лайфхак от ACE

Можно снять ключи с кольца, тогда один вставить в другой и крутить.


В общем за сумму меньше одного доллара получаем две отвертки и кольцо к ним в подарок.
Металл неплохой, явно лучше чем на прошлой электроотвертке, которую я недавно обозревал.
И, если крутить руками, то шлиц сорвать в них наверное практически нереально.
Плюсы
— есть выбор двух цветов,
— маленькая цена
— небольшой размер
— сложно сломать. Хотя…

Минусы
— сложно приложить большое усилие руками.
— в черном слазит покрытие. наверное белый лучше.

В общем можно прицепить на ключи для дома или ключи от работы, чтоб можно было что то подкрутить.
Или можно открутить винты крышки компа, снять винчестер например и пр., там как раз шлиц Ph3 и большие усилия там не нужны.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

PH000, PH0, PH00 из высокопрочной стали S2

Я присматривался к покупке набора с удлиненными битами, остановился на вполне уже изученных аналогичных от NANCH, но в Гирбесте мне на глаза попался вот этот, который очень уж похож на вышеупомянутый, но не имеет названия и не указан тип стали. Зато цена была значительно ниже. Посмотрев фото, мне показалось, что биты вполне приличные. Но вдруг пластилиновые? Тогда и таких денег за него жалко, ненавижу инструмент, который сделан из мягкого металла и буквально сразу же деформируется. Пускай даже и за 3-5 долларов за набор, работать им — одно мучение. Поэтому покупать не решился, но попросил для обзора. Самому интересно да и если годным окажется — обзор будет полезным многим.
Кому лень читать — говорю сразу, за эти деньги просто отличный набор, биты из высокопрочной стали S2, однозначно рекомендую. «Надабрать» короче. Кому интересны подробности — под катом обзор с испытаниями на прочность (подручными методами) и сравнение с другими битами.

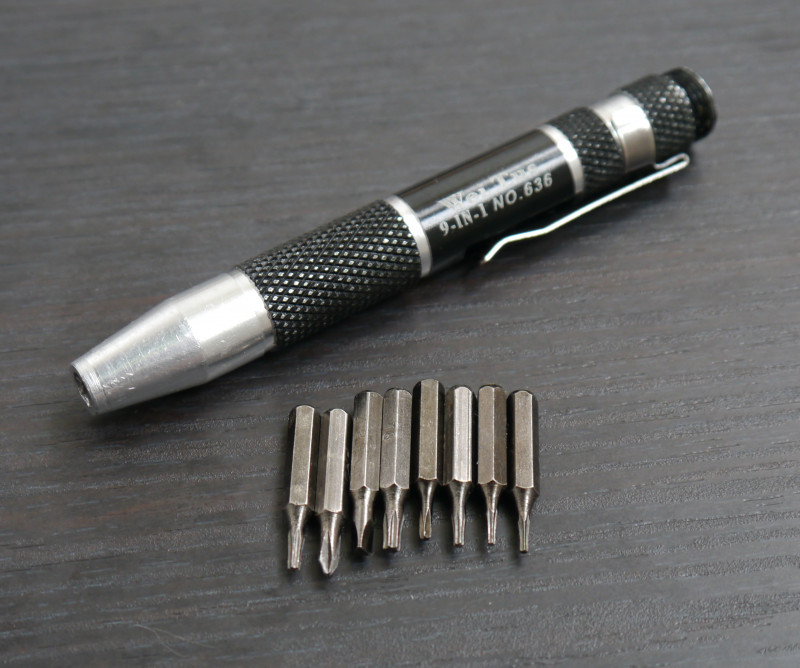

Сначала расскажу немного о своих прежних наборах. На местном радиорынке я за 10-15 баксов лет, наверное, 9 назад купил вот такой наборчик для разборки всяческих девайсов, в основном мобильников.

Набор с тех пор довольно активно использовался, и до сих пор живой, битами можно все еще работать. Дело в том, что его биты сделаны из прочной стали — CrV (Хром-ванадий). Но это касается бит. Ручка же была пластиковая, с телескопической металлической вставкой. От приличных нагрузок со временем она сломалась. Затем в оффлайне был куплен вот такой набор, имя бренда не вспомню, но один в один как хорошо известные здесь JACKLY или Jakemy.

А куплен он был по сути из-за удобной с виду ручки. Но и она не выдержала нагрузок. Провернулась металлическая вставка в пластике. В принципе, если ничего серьезней телефонов не крутить — то она выдержит, но поскольку от прошлого набора биты есть и побольше, да еще и крепкие — поэтому и ручке не легко приходилось. В общем я эту вставку посадил на клей и отдал этот набор.

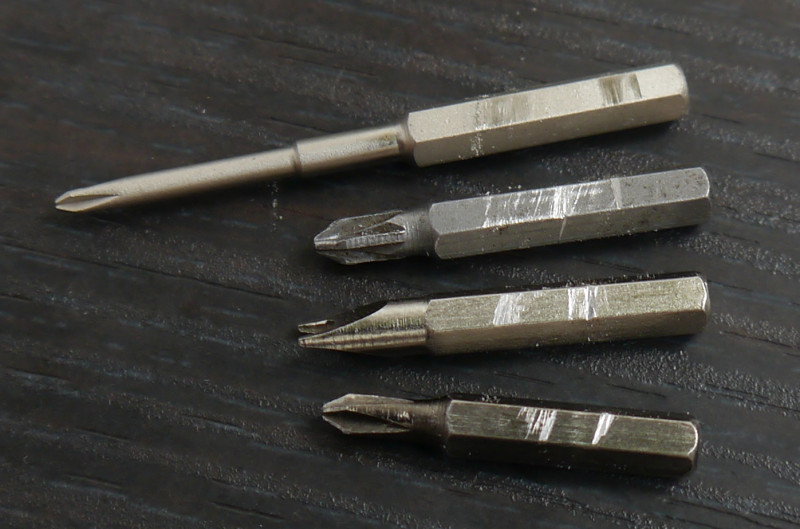

Себе оставил из него только вот эти 2 биты под экзотические шляпки. Как вы уже поняли, пришлось покупать еще 1 набор ради ручки. На этот раз был куплен уже в Китае вот такой набор.

Ручка выбиралась из тех соображений, что она сделана из цельного куска алюминия и уж точно не сломается ) А на биты мне было все равно, понятно что они будут «пластилиновые». На фото можно видеть, что биты до сих пор в отличном состоянии. Но это только по причине того, что они просто где-то валялись и каким-то чудом даже не потерялись, я ими даже и не думал пользоваться. Все вышенаписанное пригодится в дальнейшем, для понимания с какими битами идет сравнение.

А теперь вернемся к обзору нового набора.

Набор пришел в обычном пупырчатом пакете, без фирменной упаковки.

При доставке ничего не пострадало, хотя при такой упаковке и имело все шансы, коробка вполне могла треснуть.

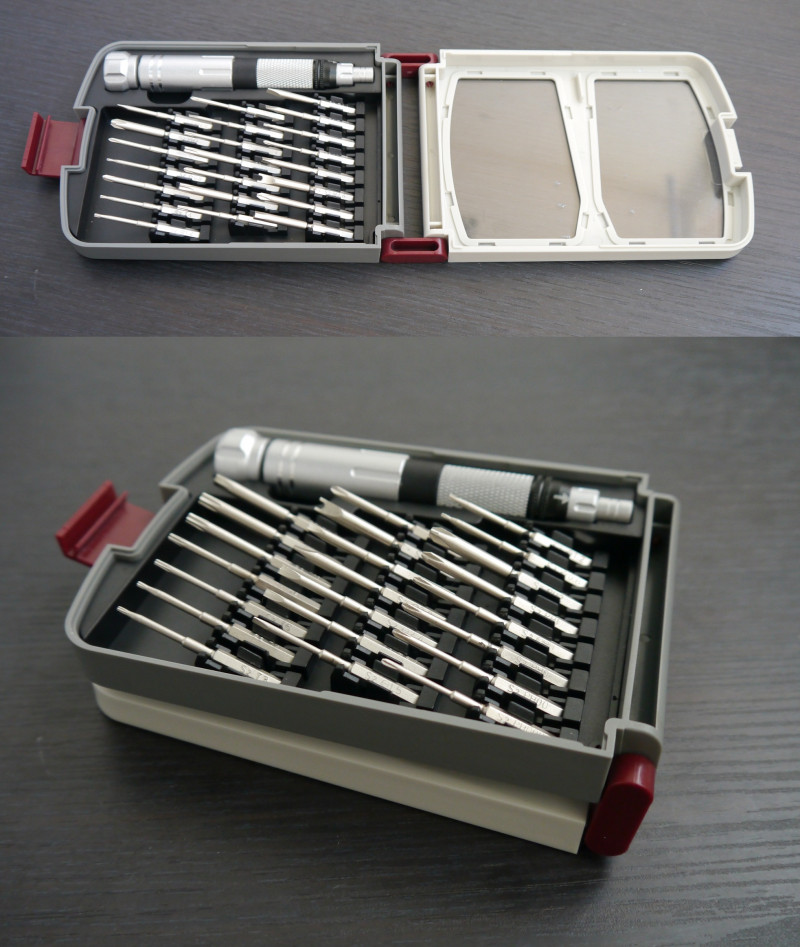

Набор поставляется в удобной и прочной пластиковой коробочке, сам набор и его коробка, как многие уже заметили, очень уж похожи на качественные под брендом NANCH.

При работе части корпуса могут раскрываться на 180 градусов, либо вообще на 360 и верхняя крышка становится подставкой.

На сайте магазина название бренда, как и материал бит, вообще не указаны. В отзывах к оригинальным наборам NANCH я нашел фото (слева) обратной стороны и сравнил с обозреваемым (справа). Как видим, они очень уж схожи. Подделка это, либо какой-то ОЕМ вариант, я точно не знаю, но судя по тестам бит они уж точно не хуже и я склоняюсь ко второму варианту. Скорее всего это продукция одного конвейера.

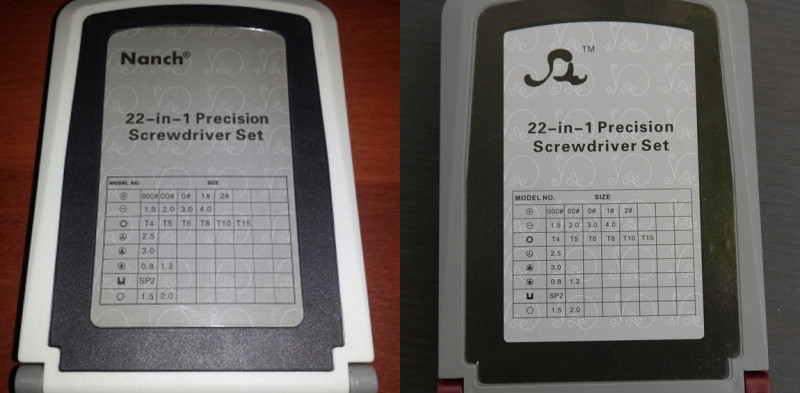

На обратной стороне коробки указаны типоразмеры бит в наборе, но эта информация не совсем достоверная. Набор укомплектован немного иначе, указанная комплектация на сайте магазина отличается от представленной на упаковке.

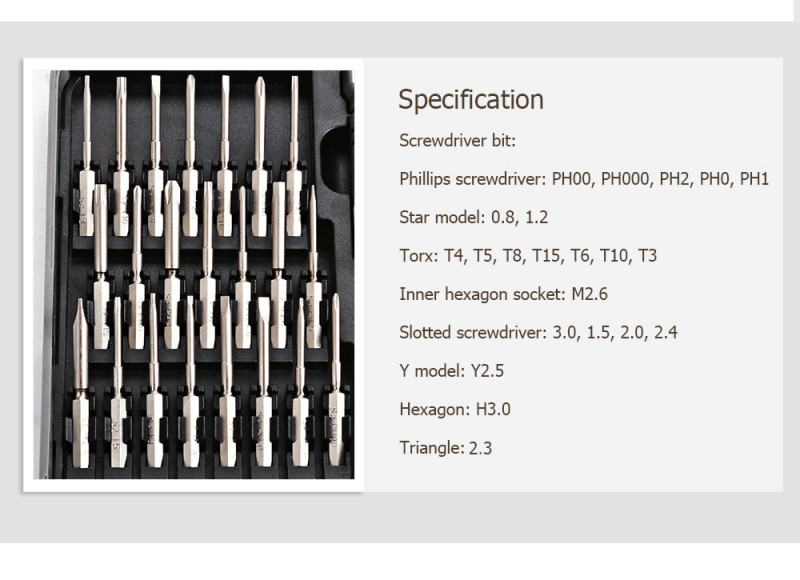

И, как ни странно, правильная информация указана именно на сайте, а не на коробке. Обычно бывает наоборот.

Фактическое содержимое набора. Далее рассмотрим все биты на предмет качества изготовления и соответствия заявленным.

Пойдем по порядку, согласно перечислению комплекта.

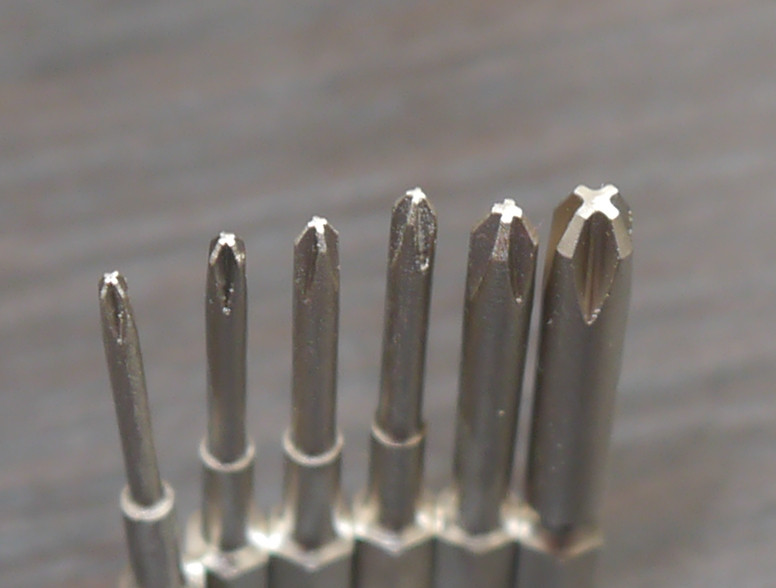

Первые биты типа Phillips (+): PH000, PH0, PH00, Ph2, Ph3

На битах видна маркировка стали — S2 и тип биты. Подозреваю, что выбито не очень хорошо по причине того, что сталь действительно высокой твердости.

Всего их должно быть 5, но их 6, 2 шт. PH0. На мой взгляд и 5 многовато для данного типа, лучше бы Torx побольше типов. А поскольку в коробке все места заняты, значит где-то чего-то не хватит ((

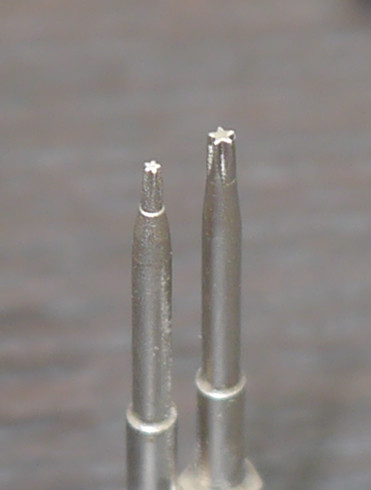

Далее пятилучевые звездочки (Star): 0.8, 1.2


Здесь все соответствует. Как видим, даже самые мелкие биты сделаны очень качественно, шлицы четкие.

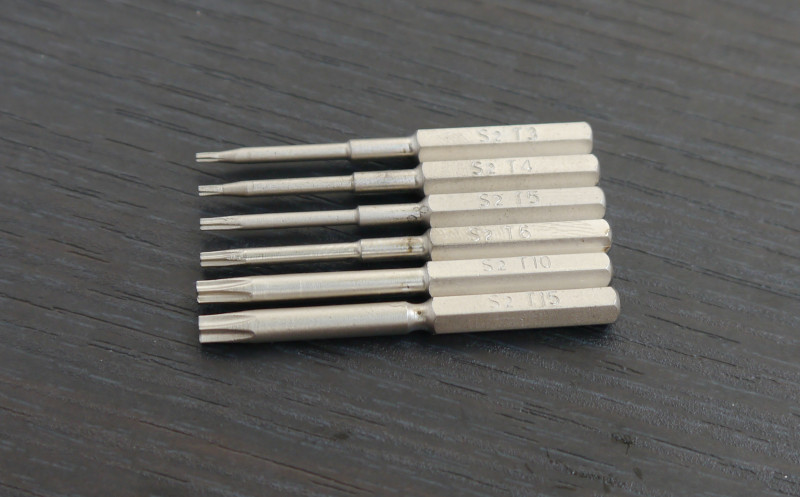

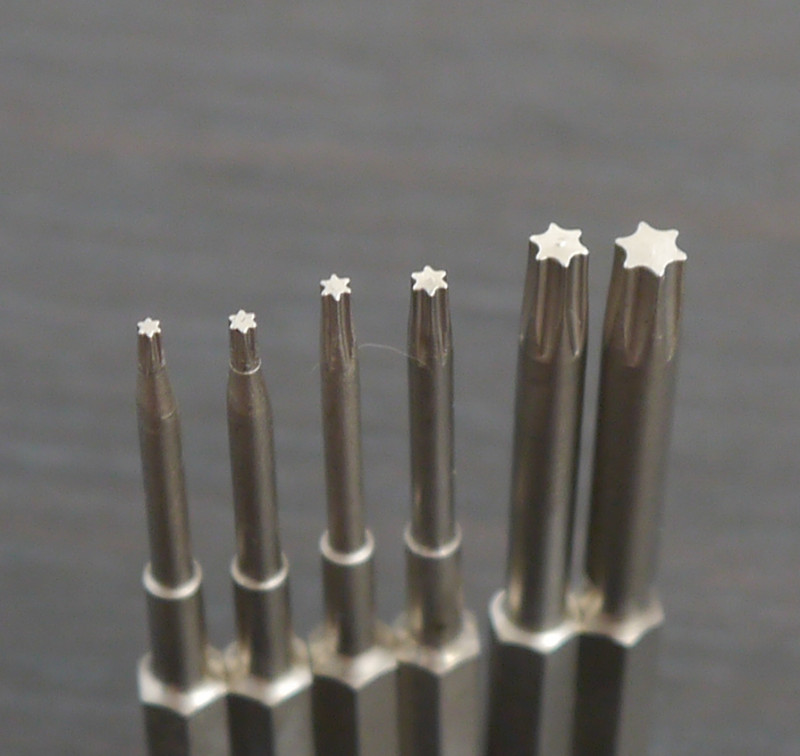

Теперь, пожалуй, самый полярный тип для подобных наборов — Torx: T3, T4, T5, T6, T8, T10, T15

Вот и пропажа нашлась. Нет биты Т8, оказывается вместо нее лишняя была. Хотелось бы видеть в наборе и Т7, Т9, может еще Т20, ручка то позволяет и большие смело крутить.

С качеством и тут тоже все отлично.

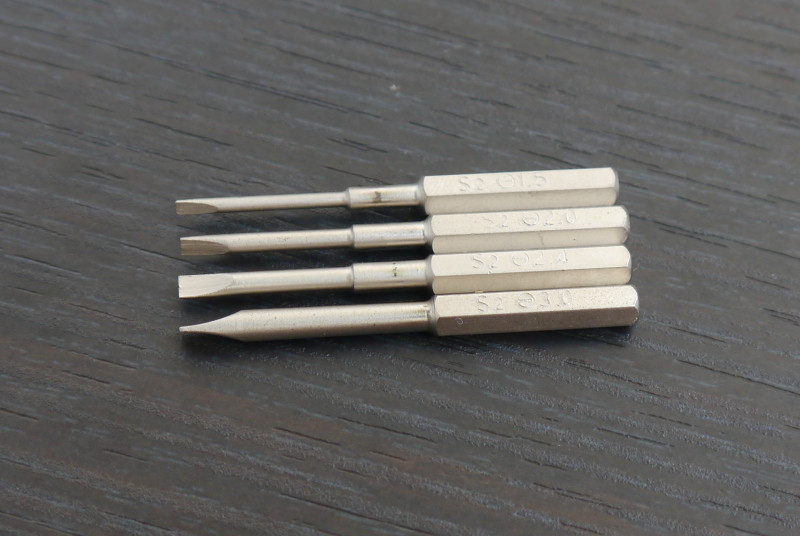

Прямой шлиц (Slotted): 1.5, 2.0, 2.4, 3.0

Все соответствует.

И все остальные вместе: M2.6, треугольная 2.3, Y2.5, шестигранник h4.0.

Все соответствует.

Но не совсем понятен смысл одного шестигранника, лучше бы еще 1 из последних, например Y другого размера или что-то другое редкое.
Размеры бит:

Общая длина бит 45 мм, рабочая часть 25 мм, более тонкие биты имеют «ступеньку», до нее 17 мм, из ручки выступает 35 мм.

Да, это не самые длинные биты, но с ними успешно разобрать абсолютное большинство домашней техники шансы значительно повышаются, по сравнению с «обычными» короткими битами. Они годятся в основном для планшетов/телефонов, но не способны выкрутить шурупы из углублений.

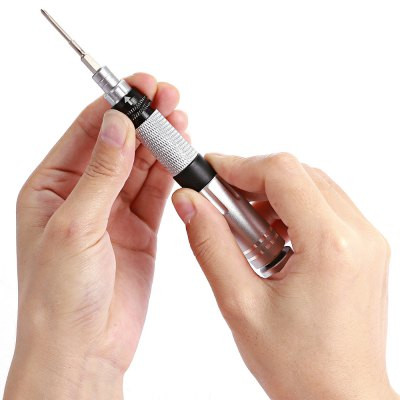

Теперь рассмотрим подробнее ручку.

Ручка полностью металлическая, а точнее алюминиевая либо из сплава на его основе. На верху имеется проворачивающийся наконечник, в месте хвата пальцами — цепкая накатка.

Рукоятка в длину 12 см, с учетом выдвинутого встроенного удлинителя — чуть менее 20 см.

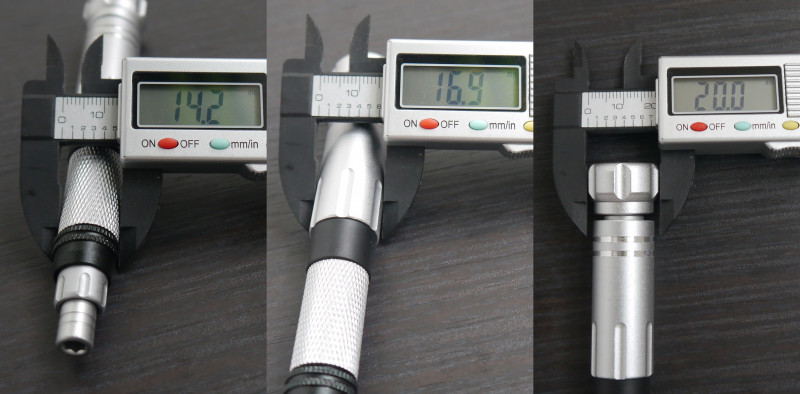

Диаметры в разных частях, отвертка довольно толстая, это хорошо для прикладывания значительного усилия при работе.

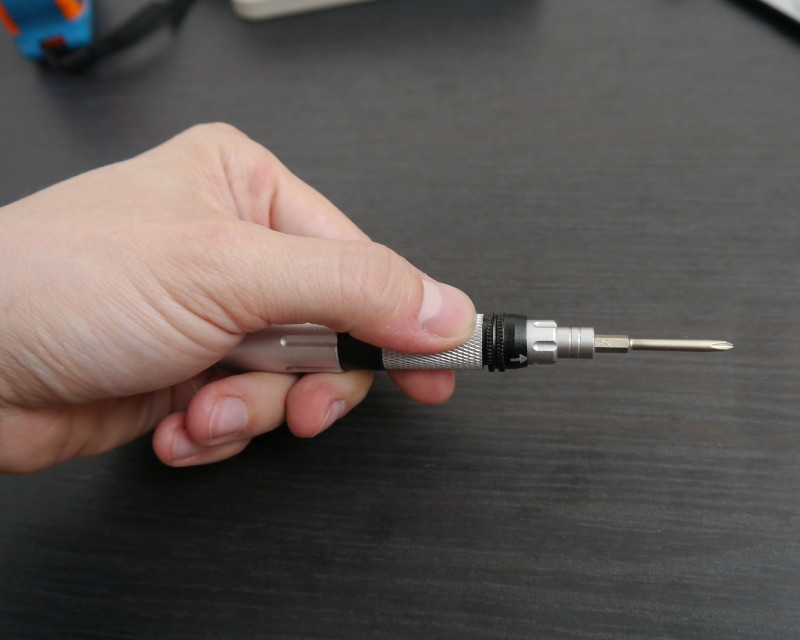

В руку ложится очень хорошо, работать удобно. Бита в держатель садится с небольшим люфтом, при использовании удлинителя есть еще и люфт самого удлинителя. Но не критично, работе не мешает.

Для выдвижения удлинителя нужно пальцами вперед потянуть черное кольцо фиксатора вперед (по направлению белой стрелочки).

Выдвигать его можно на необходимую длину.

Теперь тесты, проверим их на прочность с помощью подручных инструментов и сравним с битами из других наборов. Первым делом я взял надфиль и сначала ближе к рабочей части чирканул по несколько раз плоскостью по граням бит, затем повыше раз по 8 ребром.

Нижняя бита ожидаемо поддалась легко (потому что сделана из говна мягкой стали), надфиль вгрызается хорошо. Белая бита (вторая снизу), чуть покрепче, но тоже неплохо точится. Как мне показалось, у нее какое-то более твердое покрытие, а внутри тоже мягкий металл, хотя однозначно лучше первой. Третья бита (серая, из CR-V), это довольно хорошая прочная бита из твердой стали, ее сточить уже гораздо сложнее. И самое интересное — верхняя бита из обозреваемого набора. Да она слегка поцарапалась, но из-за твердости материала гранью напильника мне не удалось на одном месте сделать поперечную полоску, напильник скользил.

Очевидно, это бита действительно из высокопрочной стали, тверже CR-V. Но это дело я частично списал на то, что не смог на одном месте сделать четкую полоску. Я зафиксировал ее и теперь более точно работал напильником, к тому же сделал в 2-3 раза больше движений, чем в прошлый раз и на все остальных битах. В результате появилась четкая полоска, но это скорее царапины. Она еле чувствуется ногтем.

Теперь сравним твердость имеющихся бит с помощью молотка. Методика такая: на плоскость кладем одну из трех бит, а биту из набора ставим перпендикулярно, ребром на плоскость грани.

Затем удар молотком, следующая бита. Усилие удара на сколько это возможно, одинаковое.

Результаты вполне ожидаемые, более мягкие биты промялись, как пластилин, бита из CR-V — незначительно, но промялась. А что же с ребром биты из S2?

А ребро целое. После трех ударов абсолютно не деформировалось, это следы от других бит. На этом же снимке хорошо видно след от ребра напильника. Глубокой бороздки нет.

Да, ребро продавить плоскость грани проще. Теперь поменяем биты местами. На плоскость кладем уже биту из S2, а по плоскости по очереди бьем ребрами каждой из трех других бит.

Осмотрим результаты. У верхней биты смялось ребро, на бите из набора на грани остался след с остатками материала от первой биты, вмятины нет. На бите из CR-V осталась небольшая засечка на ребре, на обозреваемой самое минимальное повреждение, еле-еле его можно как-то ногтем почувствовать. Третья темная бита вообще не оставила следов и сама промялась.

С немного другого ракурса, тут уже лучше видно, что на обозреваемой бите от серой биты не вмятина, а зеркальный отпечаток засечки на другой бите. На грани самое минимальное повреждение, чуть-чуть скруглилось ребро вместе контакта.

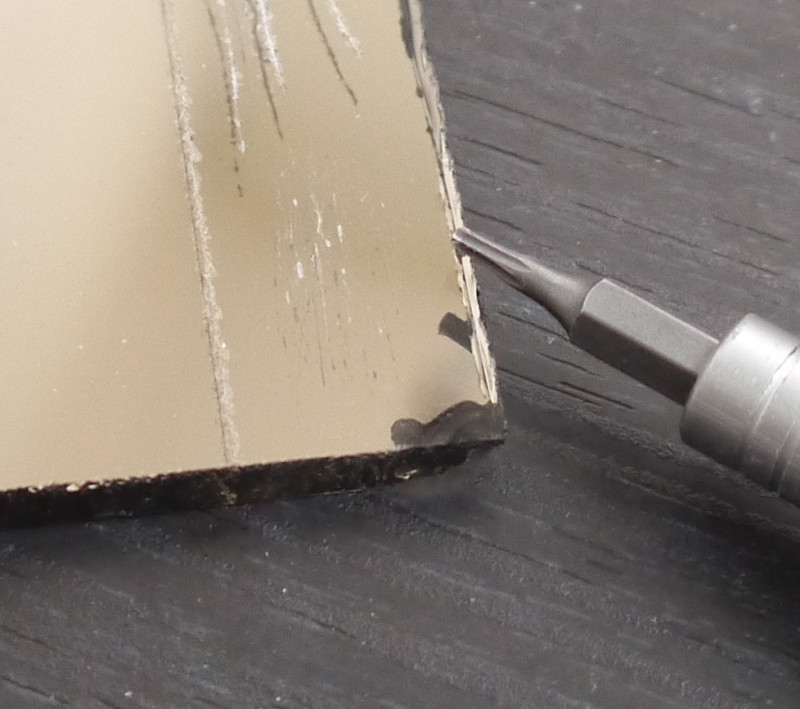

Затем твердость металла решил проверить и на стекле, точнее на зеркале.

Вертикальный ровный след — это от стеклореза. Как видите, от острого шлица биты остаются внушительные царапины.

Для сравнения повторил те же действия битой из CR-V. Давил даже сильнее, но остались еле заметные следы. Пластилиновыми битами даже не стал пробовать.

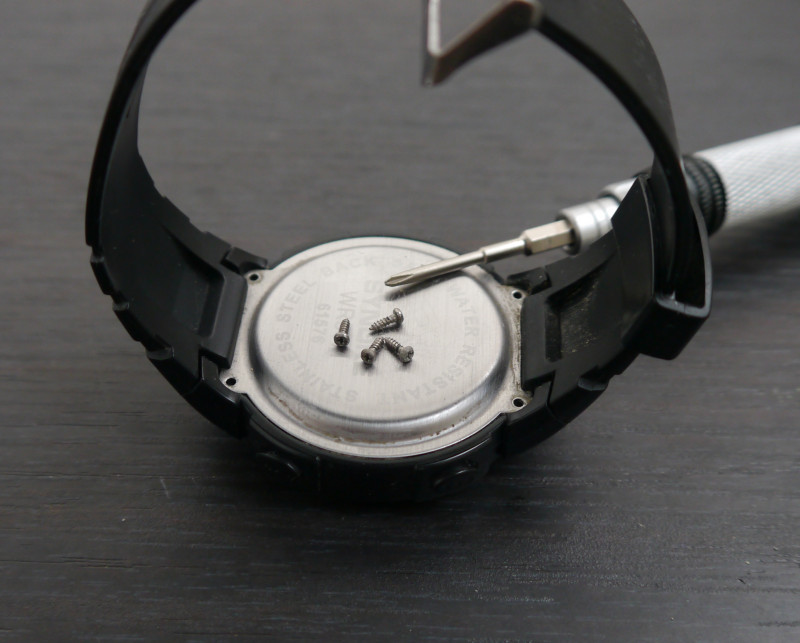

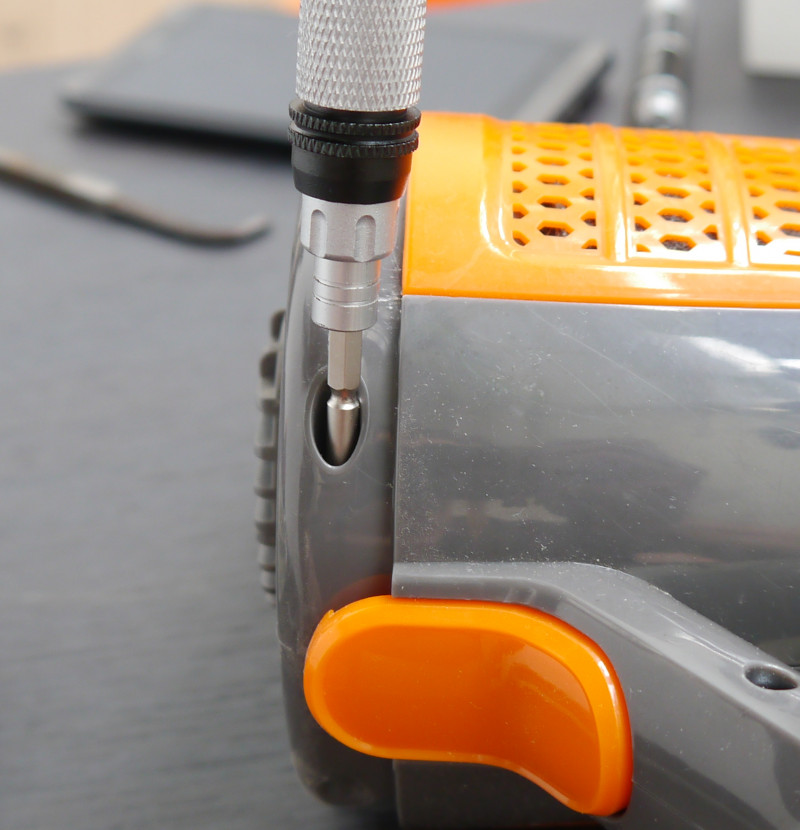

Потом просто попробовал немного поработать отверткой.

Первым разобрал нож с винтами на фиксаторе резьбы. С толстой ручкой удается приложить хороший крутящий момент, а благодаря прочности бит не слизалась ни она сама, ни шляпка. Да и пошло все довольно просто. Вспоминаю прежние мучения с разборкой ножей…


Тут тоже все без проблем, единственное надо обратно заворачивать аккуратно, чтобы не свернуть резьбу в пластике.


Битой Т15 повыкручивал закисшие саморезы из алюминия, назад зажимал с хорошим усилием, ничего не пострадало. Биты намагничены, но слабо, винтики еле держатся, хотелось бы посильнее.

Большие саморезы тоже удается зажать с большим усилием без проблем.

Заключение.
Набор отличный, своих денег определенно стоит, смело рекомендую к покупке. Работать им приятно, а самое главное с ним разбирать и собирать устройства будет действительно проще и удобнее, ведь биты не свернутся на первом же устройстве, а благодаря их длине позволят добраться до шляпки в углублении. Я считаю, что лучше немного переплатить за этот, чем покупать один за одним более дешевые и постоянно их менять то из-за провернутой ручки, то из-за мягких бит.
Плюсы:
Биты из высокопрочной стали
— Удобная металлическая ручка со встроенным удлинителем
— Качество изготовления
— Удобная коробка из прочного пластика

Минусы:
— Есть люфты, работе никак не мешают, но они есть и не отметить это не могу
— Ошибка в комплектации, вместо биты Т8 оказалась еще одна РН0

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Отправить ответ

avatar
  Подписаться
Уведомление о
