Пластиковые водоотводные лотки монтаж видео: как производят и что необходимо

Содержание

как производят и что необходимо

Установка пластиковых водоотводных лотков достаточно проста, если знать определенные нюансы при выборе изделий, а также особенности проведения монтажных работ непосредственно на участке, где создается поверхностная ливневая система канализации.

Классификация водоотводных пластиковых лотков по нагрузке

От того, насколько правильно выбран класс нагрузки водоотводных лотков, будет зависеть длительность их эксплуатации без необходимости ремонта и замены.

Выделяют следующие классы лотков:

А15 – нагрузка до 1,5 т/м². То есть такой вариант лотков отлично подойдет для пешеходных, парковых зон, тротуаров, велосипедных дорожек, дворов частного дома, приусадебных участков и иных индивидуальных застроек.
В125 – с нагрузкой до 12,5 т/м². Подходят такие лотки для открытых парковочных площадок легковых авто, гаражей, частных парковок, пешеходных зон, закрытых для движения транспорта, других областей с минимальной интенсивностью движения автомобилей легкового типа.
С250 — нагрузка до 25 т/м². Прокладываются такие лотки на тротуарах, территориях предприятий автосервиса, обочинах автодорог, стоянках авто, гаражах, АЗС, автомойках, дорогах со средней степенью интенсивности движения.
D400 — нагрузка до 40 т/м². Используются лотки с таким классом нагрузки на обочинах автодорог, автомойках, АЗС, автопредприятиях, транспортных терминалах, промзонах, дорогах, где средняя и высокая интенсивность движения.
E600 — нагрузка до 60 т/м². Актуально использование этих лотков на автомагистралях, транспортных терминалах, промышленных предприятиях, причалах, портах, складах, доках, дорогах с высокой интенсивностью движения.

Соответственно выбирать стоит лотки, которые подойдут для вашей ливневой системы канализации. Для частного дома, коттеджа вполне подойдут марки А15 и В125, в то время как для больших предприятий, где часто разъезжают тяжело груженные фуры лучше приобретать D400 и Е600.

Особенности установки пластиковых водоотводных лотков

В процессе монтажа следует учесть ряд факторов, которые позволяют сделать поверхностную часть ливневой системы не только эффективной, но и долговечной.

Линейка канала должна вестись от места сбора воды. Намечается линия укладки с помощью веревки.
Подстилающий слой в траншее должен составлять 10–20 см. Именно на него будут устанавливаться водоотводные каналы.
Стыковка примыкающих лотков производится на бетонной основе.
Монтаж всех элементов наружной ливневой системы канализации производится сразу с решетками или крышками. Это позволит избежать искривления геометрии желобов.

Для максимальной производительности ливневки уровень лотков с решеткой должен быть ниже основного покрытия на 3–5 мм.
Если проводится асфальтирование, то дорожный укладчик не должен подъезжать к водоотводным лоткам ближе чем на 15 см.
Если предполагается соединение лотков под углом 90°, канал вместе с решеткой распиливается по месту стыка под нужным углом.
Все пазовые соединения нуждаются в дополнительной герметизации, для чего используются герметики.
На торцах канала (то есть входе и выходе) обязательно устанавливаются заглушки.
Если монтаж производится в бетонную подушку, то обязательно создаются технологические швы. Они располагаются параллельно линии ливневки примерно в 1,5–2 см от каждой стороны.

Окончательная заливка пространства между траншеей и лотками бетоном проводится только после проверки работы ливневки. Для этого трубы подключаются к канализационной системе, проверяется уровнем схема каналов, после чего шлангом пускается поток воды.

Все эти рекомендации актуальны при обустройстве наружной системы ливневой канализации.

Схемы монтажа лотков водоотводных пластиковых

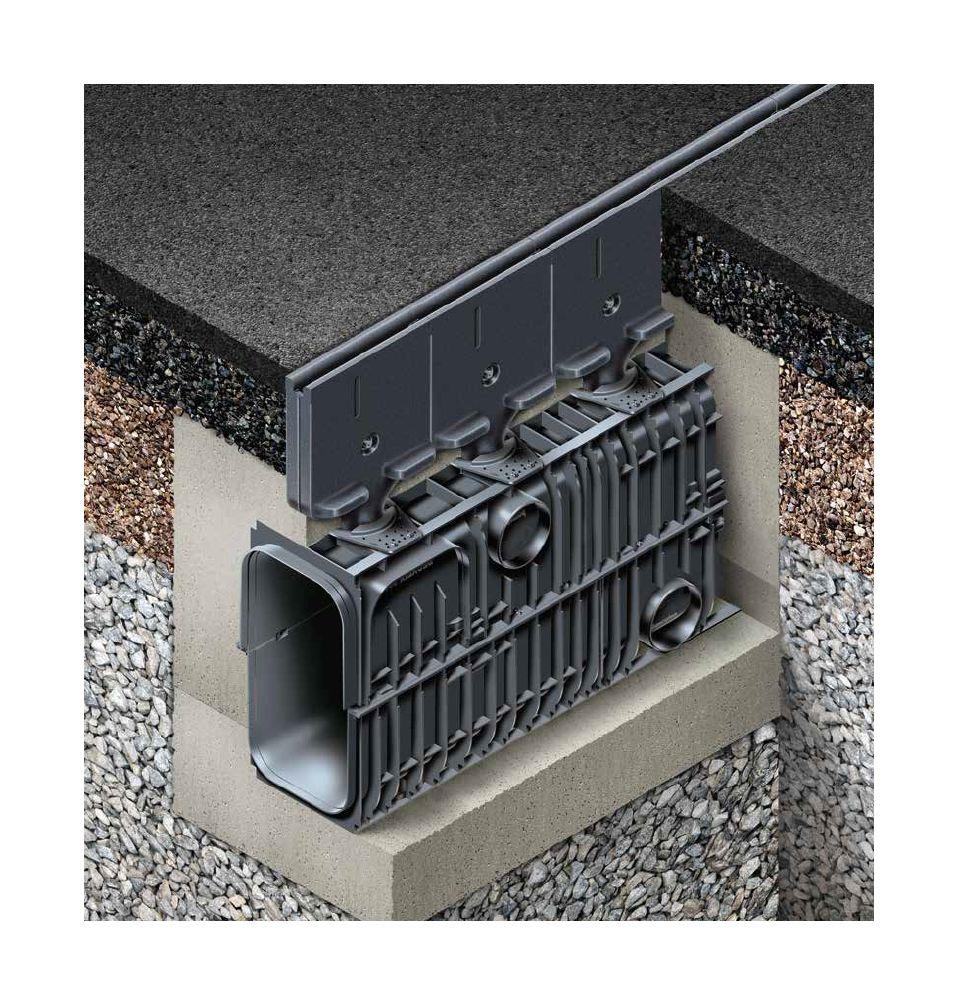

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением

Схема установки лотка у бордюра в зоне с неинтенсивным движением

Схема установки лотка у бордюра в зоне с интенсивным движением

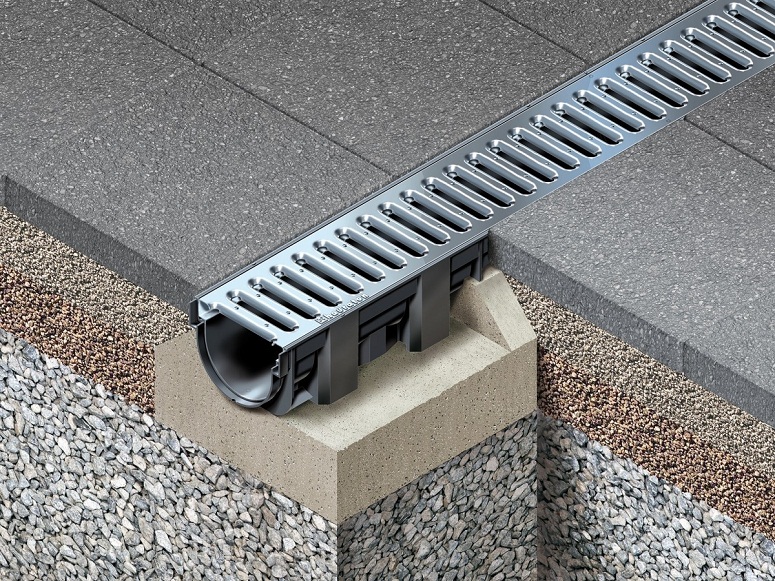

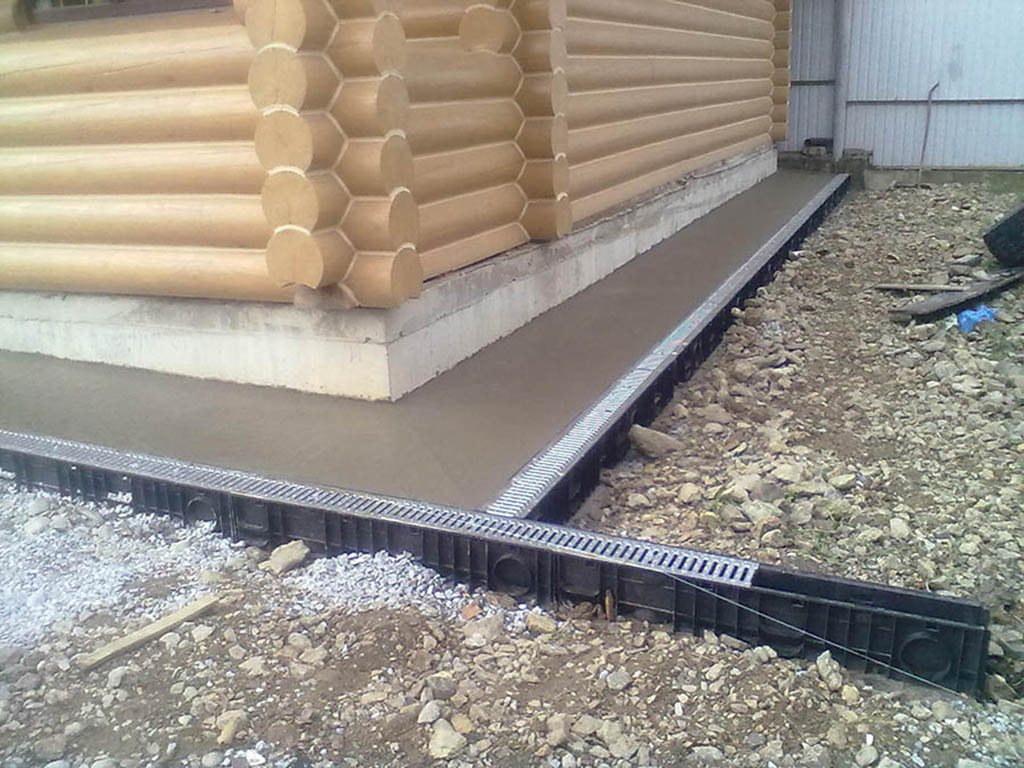

Монтаж водоотводных лотков из пластика на придомовых территориях

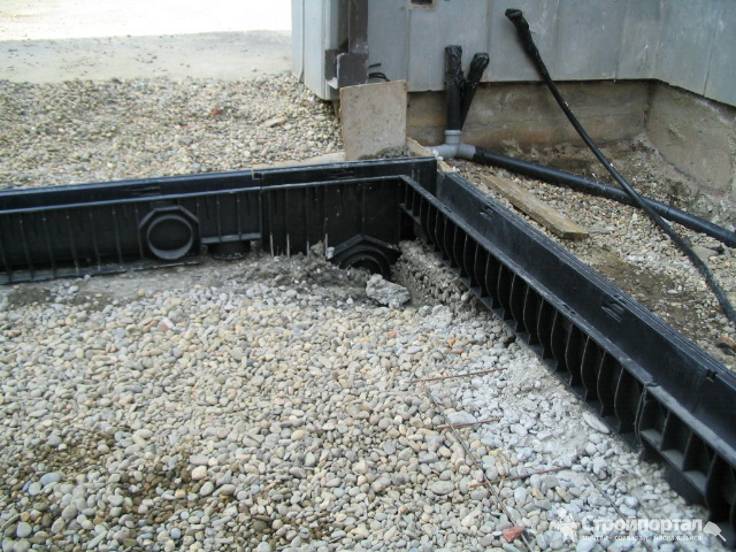

Рассмотрим процесс установки поверхностной системы водоотвода на самом простом примере – для частных придомовых территорий.

Разбивается трасса от точки сбора воды и до точки ее сброса в ливневую канализацию.

Выкапывается траншея, глубина и ширина которой должна быть равна размеру лотка + 10–15 см.
В траншею вбиваются колышки, на которые наматывается веревка. Она будет обозначать уровень верхней части лотков и проходить на 3–5 мм выше решетки. Если требуется, траншея углубляется.
Лотки устанавливают от точки сброса воды в линию вдоль траншеи. На этом этапе нужно проверить направление движения воды, которое на лотках обозначается стрелкой.
На дно траншеи выкладывается с небольшим излишком бетонная смесь.
Начинается прокладывание водоотводного канала. Нужно устанавливать лотки, но перед их соединением места стыков обрабатываются дополнительно герметиком.

По мере укладки лотков нужно их осаживать, слегка постукивая киянкой, до установленного с помощью веревки уровня.
Проверяются защелки-пазы на лотках. Они все должны быть соединены.
Чтобы избежать загрязнения решетки бетоном, ее можно накрыть пленкой. Колышки на этом этапе убираются.
Далее обойма заливается до уровня примыкающего покрытия – асфальта или тротуарной плитки. Лотки должны располагаться ниже уровня этого покрытия на 3-5 мм.
Боковые полости в лотках обязательно заполняются бетоном. Это позволит предотвратить проседание и вымывание покрытия.

Бетонная заливка по бокам лотков выравнивается, после чего сверху насыпается бетонно-песчаная смесь для укладки покрытия.
Плитка или иное покрытие укладываются так, чтобы между покрытием и лотком был небольшой зазор – технологический шов.
Плитка утрамбовывается так, чтобы образовать нужный уклон к лотку, а зазоры между плитками закрываются песком.

На этом и заканчивается монтаж водоотводных пластиковых лотков. Последним этапом становится уборка и облагораживание территории.

В компании Европласт вы можете приобрести лотки с указанными выше классами нагрузки для монтажа поверхностного ливневого водоотвода.

Простота установки этих изделий не доставит вам хлопот, а сама ливневка будет служит долго и максимально эффективно.

Смотрите также по этой теме

Монтаж и правила установки пластиковых лотков

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, «магистрального типа» лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

Установка пластиковых водоотводных лотков

Линейку ливневых каналов желательно вести, начиная от точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или пескоуловители расположенные в нижней отметке трассы. Намечаем линию укладки каналов от точки сброса с помощью шнура.
Водоотводные каналы укладываются в траншею на подстилающий слой толщиной от 10 до 20 см. (в зависимости от предлагаемых нагрузок в зоне заложения). Бетонная подушка из тяжелого бетона марки В25 заливается для фронтальной устойчивости канала.
При установке низкопрофильных (мелкосидящих) ливневых лотков типа DN100 H60-100 с мощеным покрытием, стыковку примыкающих плиток необходимо производить на бетонное основание.
Монтаж пластиковых лотков водоотводных, а также ливнеприемников и дождеприемников важно производить с предварительно установленной на них ливневой решеткой или крышкой.

Этот совет поможет избежать естественного изменения геометрии и форм желобов «по верху».
Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия. Таким образом водоотвод будет работать с наименьшим коэффициентом потерь.

При асфальтировании, требуется исключать наезд дорожного укладчика к водоотводному каналу ближе чем на 15 сантиметров.
При подключении поверхностного водоотвода к канализации через предусмотренные отводы (вертикального или горизонтального слива) необходимо удалить штатные заглушки из патрубков на стенках лотка.

При необходимости соединения пластиковых водоотводных лотков под углом 90 градусов (Т или П-образное соединение) можно воспользоваться заводскими трафаретами на боковинах желобов или распилить канал и решетку по месту стыка.
Конструктивное пазовое соединение лотков (шпунт-паз) не требует дополнительной герметизации стыков.
С торцов канала (вход-выход) устанавливаются заглушки.
При установке в бетонное покрытие необходимо предусмотреть температурные швы — параллельно дренажной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см. друг от друга.
Окончательную заливку каналов бетоном желательно вести подключив трубы к канализационной системе и еще раз проверив монтажную схему каналов по уровню.
Для эффективной работы водоотводных систем необходимо учитывать уклон поверхности к лоткам не менее 0,02%.

Данные рекомендации справедливы для монтажа ливневых лотков в системе поверхностного водоотвода.

Схемы монтажа лотков водоотводных пластиковых

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:

Схема установки лотка у бордюра в зоне с неинтенсивным движением:

Схема установки лотка у бордюра в зоне с интенсивным движением:

Параметры бетонной обоймы для пластиковых лотков
Класс нагрузки	A15	B125	C250	D400	E600
Ширина бетонной обоймы, мм (C)	≥80	≥100	≥100	≥150	≥200
Толщина бетонной обоймы, мм (H)	≥100	≥100	≥150	≥200	≥200
Класс бетонной обоймы (марка бетона)	B25	B25	B25	B25	B35

Пластиковые водоотводные лотки являются основой складской программы компании производителей и поставщиков «Лига 812» в Санкт-Петербурге, нацеленной на бесперебойное снабжение объектов частного, гражданского и промышленного строительства профессиональными системами водоотведения.

На нашем сайте Вы можете самостоятельно выбрать и купить необходимый материал линейного водоотвода по низким ценам. Если у Вас появятся вопросы — пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.
Лотки водоотводные пластиковые

Общие рекомендации по монтажу систем водоотвода от Стандартпарк

ПОВЕРХНОСТНЫЙ ВОДООТВОД

В данном разделе собраны рекомендации по монтажу систем поверхностного водоотвода TM Standartpark, материалов для благоустройства, очистных сооружений и емкостей TM Rainpark в формате PDF.

Для скачивания схем в формате DWG, доступа к расчетам и запросам на техническое решение зарегистрируйтесь или войдите в кабинет проектировщика

Общие рекомендации по монтажу систем поверхностного водоотвода Приложение Ж.

Расход герметика на герметизацию стыков между изделиями

Схемы установки бетонных водоотводных лотков BetoMax

Установка лотков серии BetoMax Basic

Схемы стыковки и подрезки бетонных водоотводных лотков BetoMax Basic

1.01 Расположение лотков серии BetoMax Basic DN100,110,150,160 каскадом 1.02 Угловое соединение лотков серии BetoMax Basic DN100,110,150,160 1.

03 Т-образное соединение лотков серии BetoMax Basic DN100,110,150,160 1.04 Соединение лотков серии BetoMax Basic DN100,110,150,160 под произвольным углом 1.05 Подключение лотка серии BetoMax Basic DN100,110,150,160 к пескоуловителю в линию 1.06 Угловое подключение лотка серии BetoMax Basic DN100,110,150,160 к пескоуловителю в боковую стенку 1.07 Угловое подключение лотка серии BetoMax Basic DN100,110,150,160 к пескоуловителю в торцевую стенку 1.08 Угловое подключение лотка серии BetoMax Basic DN100,110,150,160 к пескоуловителю с подрезкой 1.

09 Расположение лотков серии BetoMax Basic DN200,300 каскадом 1.10 Угловое соединение лотков серии BetoMax Basic DN200,300 1.11 Т-образное соединение лотков серии BetoMax Basic DN200,300 1.12 Соединение лотков серии BetoMax Basic DN200,300 под произвольным углом 1.13 Подключение лотка серии BetoMax Basic DN200,300 к пескоуловителю в линию 1.14 Угловое подключение лотка серии BetoMax Basic DN200,300 к пескоуловителю в боковую стенку 1.15 Угловое подключение лотка серии BetoMax Basic DN200,300 к пескоуловителю в торцевую стенку 1.

16 Расположение лотков серии BetoMax Basic DN400,500 каскадом 1.17 Угловое соединение лотков серии BetoMax Basic DN400,500 1.18 Т-образное соединение лотков серии BetoMax Basic DN400,500 1.19 Соединение лотков серии BetoMax Basic DN400,500 под произвольным углом 1.20 Подключение лотка серии BetoMax Basic DN400,500 к пескоуловителю в линию 1.21 Подключение отводящего трубопровода к пескоуловителю серии BetoMax Basic

Схемы установки бетонных водоотводных лотков BetoMax Basic

02 Установка лотков серии BetoMax Basic DN100 в асфальтобетонное покрытие 2.02 Установка лотков серии BetoMax Basic DN100 вдоль бортового камня 3.02 Установка лотков серии BetoMax Basic DN100 в плиточное (сборное) покрытие 7.02 Установка лотков серии BetoMax Basic DN300,400,500 в кювете

Установка лотков серии BetoMax Drive

Схемы установки бетонных водоотводных лотков BetoMax Drive

04 Установка лотков серии BetoMax Drive DN100,150,200,300 в асфальтобетонное покрытие 2.04 Установка лотков серии BetoMax Drive DN100,150,200,300 вдоль бортового камня 3.04 Установка лотков серии BetoMax Drive DN100,150,200,300 в плиточное (сборное) покрытие 4.01 Установка лотков серии BetoMax Drive DN100,150 в наливной пол 4.02 Установка лотков серии BetoMax Drive DN100,150 с вертикальным отводом в наливной пол 5.01 Установка лотков серии BetoMax Drive DN100,150,200,300 на стилобатах и подобных эксплуатируемых кровлях 6.

01 Установка лотков серии BetoMax Drive DN100,150,200,300 на стадионах

Схемы стыковки и подрезки бетонных водоотводных лотков BetoMax Drive

2.01 Расположение лотков серии BetoMax Drive DN100,150 каскадом 2.02 Угловое_Т-соединение лотков серии BetoMax Drive DN100,150 2.03 Соединение лотков серии BetoMax Drive DN100,150 под произвольным углом 2.04 Подключение лотка серии BetoMax Drive DN100,150 к пескоуловителю в линию 2.

05 Угловое подключение лотка серии BetoMax Drive DN100,150 к пескоуловителю в боковую стенку 2.06 Угловое подключение лотка серии BetoMax Drive DN100,150 к пескоуловителю с подрезкой 2.07 Угловое подключение лотка серии BetoMax Drive DN100,150 к пескоуловителю с подрезкой 2.08 Расположение лотков серии BetoMax Drive DN200,300 каскадом 2.09 Угловое_Т-соединение лотков серии BetoMax Drive DN200,300 2.10 Соединение лотков серии BetoMax Drive DN200,300 под произвольным углом 2.

11 Подключение лотка серии BetoMax Drive DN200,300 к пескоуловителю в линию 2.12 Угловое подключение лотка серии BetoMax Drive DN200,300 к пескоуловителю в боковую стенку 2.13 Угловое подключение лотка серии BetoMax Drive DN200,300 к пескоуловителю в торцевую стенку 2.14 Подключение отводящего трубопровода к пескоуловителю серии BetoMax Drive

Установка лотков серии BetoMax Max

Схемы установки бетонных водоотводных лотков BetoMax Max

06 Установка лотков серии BetoMax Max DN110,160,200 в асфальтобетонное покрытие 2.06 Установка лотков серии BetoMax Max DN110,160,200 вдоль бортового камня 3.06 Установка лотков серии BetoMax Max DN110,160,200 в плиточное (сборное) покрытие 4.03 Установка лотков серии BetoMax Max DN110,160 в наливной пол 4.04 Установка лотков серии BetoMax Max DN110,160 с вертикальным отводом в наливной пол 5.02 Установка лотков серии BetoMax Max DN110,160,200 на стилобатах и подобных эксплуатируемых кровлях 1.

08 Установка лотков серии BetoMax Max DN300,400,500 в асфальтобетонное покрытие 2.08 Установка лотков серии BetoMax Max DN300,400,500 вдоль бортового камня 3.08 Установка лотков серии BetoMax Max DN300,400,500 в плиточное (сборное) покрытие

Схемы стыковки и подрезки бетонных водоотводных лотков BetoMax Max

3.01 Расположение лотков серии BetoMax Max DN110,160 каскадом 3.02 Угловое_Т-соединение лотков серии BetoMax Max DN110,160 3.

03 Соединение лотков серии BetoMax Max DN110,160 под произвольным углом 3.04 Подключение лотка серии BetoMax Max DN110,160 к пескоуловителю в линию 3.05 Угловое подключение лотка серии BetoMax Max DN110,160 к пескоуловителю в боковую стенку 3.06 Угловое подключение лотка серии BetoMax Max DN110,160 к пескоуловителю в торцевую стенку 3.07 Угловое подключение лотка серии BetoMax Max DN110,160 к пескоуловителю с подрезкой 3.08 Расположение лотков серии BetoMax Max DN200,300 каскадом 3.

09 Угловое_Т-соединение лотков серии BetoMax Max DN200,300 3.10 Соединение лотков серии BetoMax Max DN200,300 под произвольным углом 3.11 Подключение лотка серии BetoMax Max DN200,300 к пескоуловителю в линию 3.12 Угловое подключение лотка серии BetoMax Max DN200,300 к пескоуловителю в боковую стенку 3.13 Угловое подключение лотка серии BetoMax Max DN200,300 к пескоуловителю в торцевую стенку 3.14 Расположение лотков серии BetoMax Max DN400,500 каскадом 3.15 Угловое_Т-соединение лотков серии BetoMax Max DN400,500 3.

16 Соединение лотков серии BetoMax Max DN400,500 под произвольным углом 3.17 Подключение лотка серии BetoMax Max DN400,500 к пескоуловителю в линию 3.18 Угловое подключение лотка серии BetoMax Max DN400,500 к пескоуловителю в боковую стенку 3.19 Угловое подключение лотка серии BetoMax Max DN400,500 к пескоуловителю в торцевую стенку 3.20 Подключение отводящего трубопровода к пескоуловителю серии BetoMax Max

Схемы установки пластиковых водоотводных лотков PolyMax

Установка лотков серии PolyMax Basic

Схемы установки пластиковых водоотводных лотков PolyMax Basic

02 Установка лотков серии PolyMax Basic DN100,150,200 в асфальтобетонное покрытие 2.02 Установка лотков серии PolyMax Basic DN100,150,200 вдоль бортового камня 3.02 Установка лотков серии PolyMax Basic DN100,150,200 в плиточное (сборное) покрытие 4.01 Установка лотков серии PolyMax Basic DN100,150,200 в наливной пол 4.02 Установка лотков серии PolyMax Basic DN100,150,200 с вертикальным выпуском в наливной пол 5.01 Установка лотков серии PolyMax Basic DN100,150,200 на стилобатах и подобных эксплуатируемых кровлях 6.

01 Установка лотков серии PolyMax Basic DN100,150,200 на стадионах 1.04 Установка лотков серии PolyMax Basic DN300,500 в асфальтобетонное покрытие 2.04 Установка лотков серии PolyMax Basic DN300,500 вдоль бортового камня 3.04 Установка лотков серии PolyMax Basic DN300,500 в плиточное (сборное) покрытие 7.02 Установка лотков серии PolyMax Basic DN300,500 в кювете

Схемы стыковки и подрезки пластиковых водоотводных лотков PolyMax Basic

01 Соединение лотков серии PolyMax Basic DN100,150,200 в линию 1.02 Расположение лотков серии PolyMax Basic DN100,150,200 каскадом 1.03 Угловое соединение лотков серии PolyMax Basic DN100,150,200 1.04 Угловое соединение лотков серии PolyMax Basic DN100,150,200 каскадом 1.05 Соединение лотков серии PolyMax Basic DN100,150,200 под произвольным углом 1.06 Подключение лотков серии PolyMax Basic DN100 к пескоуловителю 1.07 Подключение лотков серии PolyMax Basic DN100 к пескоуловителю с двух сторон 1.

08 Подключение лотков серии PolyMax Basic DN100,150,200 к сборному пескоуловителю 1.09 Установка глухой заглушки в начале лотков серии PolyMax Basic DN100,150,200 1.10 Установка глухой заглушки в конце лотков серии PolyMax Basic DN100,150,200 1.11 Установка заглушки с выпуском на лотки серии PolyMax Basic DN100,150,200 1.12 Установка заглушки с выпуском на боковой отвод лотков серии PolyMax Basic DN100,150,200 1.13 Подключение вертикального отвода к лоткам PolyMax Basic DN100,150,200 1.

14 Подключение вертикального отвода к лоткам PolyMax Basic DN100 H60,80 1.15 Подключение отводящего трубопровода к пескоуловителю PolyMax Basic 1.16 Подключение отводящего трубопровода к пескоуловителю сборному PolyMax Basic 1.17 Подключение лотков серии PolyMax Basic DN100 H55,80,120 к сборному дождеприемнику, надставке 1.18 Сборка сборного дождеприемника, надставки серии PolyMax Basic 1.19 Соединение лотков серии PolyMax Basic DN300 в линию 1.20 Подключение лотков серии PoyMax Basic DN300 к дождеприемнику-пескоуловителю 1.

21 Подключение вертикального отвода к лоткам PolyMax Basic DN300 1.22 Соединение лотков серии PolyMax Basic DN500 в линию 1.23 Подключение вертикального отвода к лоткам PolyMax Basic DN500

Установка лотков серии PolyMax Drive

Схемы установки пластиковых водоотводных лотков PolyMax Drive

1.06 Установка лотков серии PolyMax Drive DN100,150,200 в асфальтобетонное покрытие 2.

06 Установка лотков серии PolyMax Drive DN100,150,200 вдоль бортового камня 3.06 Установка лотков серии PolyMax Drive DN100,150,200 в плиточное (сборное) покрытие 4.03 Установка лотков серии PolyMax Drive DN100,150,200 в наливной пол 4.04 Установка лотков серии PolyMax Drive DN100,150,200 с вертикальным выпуском в наливной пол 5.02 Установка лотков серии PolyMax Drive DN100,150,200 на стилобатах и подобных эксплуатируемых кровлях 6.02 Установка лотков серии PolyMax Drive DN100,150,200 на стадионах

Схемы стыковки и подрезки пластиковых водоотводных лотков PolyMax Drive

01 Соединение лотков серии PolyMax Drive DN100,150,200 в линию 2.02 Расположение лотков серии PolyMax Drive DN100,150,200 каскадом 2.03 Угловое соединение лотков серии PolyMax Drive DN100,150,200 2.04 Угловое соединение лотков серии PolyMax Drive DN100,150,200 каскадом 2.05 Соединение лотков серии PolyMax Drive DN100,150,200 под произвольным углом 2.06 Подключение лотков серии PolyMax Drive DN100 к пескоуловителю 2.07 Подключение лотков серии PolyMax Drive DN100 к пескоуловителю с двух сторон 2.

08 Подключение лотков серии PolyMax Drive DN100,150,200 к сборному пескоуловителю 2.09 Установка заглушки с выпуском на лотки серии PolyMax Drive DN100,150,200 2.10 Установка заглушки с выпуском на боковой отвод лотков серии PolyMax Drive DN100,150,200 2.11 Подключение вертикального отвода к лоткам PolyMax Drive DN100,150,200 2.12 Подключение вертикального отвода к лоткам PolyMax Drive DN100 H60,80 2.13 Подключение отводящего трубопровода к пескоуловителю PolyMax Drive 2.

14 Подключение отводящего трубопровода к пескоуловителю сборному PolyMax Drive

Установка лотков серии PolyMax Max

Схемы установки пластиковых водоотводных лотков PolyMax Max

1.08 Установка лотков серии PolyMax Max DN300,500 в асфальтобетонное покрытие 2.08 Установка лотков серии PolyMax Max DN300,500 вдоль бортового камня 3.08 Установка лотков серии PolyMax Max DN300,500 в плиточное (сборное) покрытие

Схемы установки полимербетонных водоотводных лотков CompoMax

Установка лотков серии CompoMax Basic

Схемы установки бетонных водоотводных лотков CompoMax Basic

02 Установка лотков серии CompoMax Basic DN100 в асфальтобетонное покрытие 2.02 Установка лотков серии CompoMax Basic DN100 вдоль бортового камня 3.02 Установка лотков серии CompoMax Basic DN100 в плиточное (сборное) покрытие 4.01 Установка лотков серии CompoMax Basic DN100 в наливной пол 4.02 Установка лотков серии CompoMax Basic DN100 с вертикальным отводом в наливной пол 5.01 Установка лотков серии CompoMax Basic DN100 на стилобатах и подобных эксплуатируемых кровлях 6.

01 Установка лотков серии CompoMax Basic DN100 на стадионах

Схемы стыковки и подрезки бетонных водоотводных лотков CompoMax Basic

1.01 Соединение лотков серии CompoMax Basic DN100 под произвольным углом 1.02 Подключение лотка серии CompoMax Basic DN100 к пескоуловителю в линию 1.03 Угловое подключение лотка серии CompoMax Basic DN100 к пескоуловителю с подрезкой 1.04 Подключение отводящего трубопровода к пескоуловителю серии CompoMax Basic

Установка лотков серии CompoMax Drive

Схемы установки бетонных водоотводных лотков CompoMax Drive

04 Установка лотков серии CompoMax Drive DN100,150,200,300 в асфальтобетонное покрытие 2.04 Установка лотков серии CompoMax Drive DN100,150,200,300 вдоль бортового камня 3.04 Установка лотков серии CompoMax Drive DN100,150,200,300 в плиточное (сборное) покрытие 4.03 Установка лотков серии CompoMax Drive DN100,150,200,300 в наливной пол 4.04 Установка лотков серии CompoMax Drive DN100,150,200,300 с вертикальным отводом в наливной пол 5.02 Установка лотков серии CompoMax Drive DN100,150,200,300 на стилобатах и подобных эксплуатируемых кровлях 6.

02 Установка лотков серии CompoMax Drive DN100,150,200,300 на стадионах

Схемы стыковки и подрезки бетонных водоотводных лотков CompoMax Drive

2.01 Угловое_Т-соединение лотков серии CompoMax Drive DN100,150 2.02 Соединение лотков серии CompoMax Drive DN100,150 под произвольным углом 2.03 Подключение лотка серии CompoMax Drive DN100,150 к пескоуловителю в линию 2.04 Угловое подключение лотка серии CompoMax Drive DN100,150 к пескоуловителю 2.

05 Угловое_Т-соединение лотков серии CompoMax Drive DN200,300 2.06 Соединение лотков серии CompoMax Drive DN200,300 под произвольным углом 2.07 Подключение лотка серии CompoMax Drive DN200,300 к пескоуловителю в линию 2.08 Угловое подключение лотка серии CompoMax Drive DN200,300 к пескоуловителю 2.09 Подключение отводящего трубопровода к пескоуловителю серии CompoMax Drive

Установка лотков серии CompoMax Max

Схемы установки бетонных водоотводных лотков CompoMax Max

06 Установка лотков серии CompoMax Max DN110,160,200,300 в асфальтобетонное покрытие 2.06 Установка лотков серии CompoMax Max DN110,160,200,300 вдоль бортового камня 3.06 Установка лотков серии CompoMax Max DN110,160,200,300 в плиточное (сборное) покрытие

Схемы стыковки и подрезки бетонных водоотводных лотков CompoMax Max

3.01 Угловое Т-соединение лотков серии CompoMax Max DN110,160,200,300 3.02 Соединение лотков серии CompoMax Max DN110,160,200,300 под произвольным углом 3.

03 Подключение лотка серии CompoMax Max DN110,160,200 к пескоуловителю в линию 3.04 Угловое подключение лотка серии CompoMax Max DN110,160,200 к пескоуловителю в боковую стенку 3.05 Угловое подключение лотка серии CompoMax Max DN110,160,200 к пескоуловителю в торцевую стенку 3.06 Угловое подключение лотка серии CompoMax Max DN300 к дождеприемному колодцу 3.07 Подключение отводящего трубопровода к пескоуловителю серии CompoMax Max

Установка лотков серии CompoMax MonoBlock

Схемы установки бетонных водоотводных лотков CompoMax MonoBlock

08 Установка блоков серии CompoMax Monoblock DN100,150 в асфальтобетонное покрытие 1.10 Установка блоков серии CompoMax Monoblock DN200,300 в асфальтобетонное покрытие 2.08 Установка блоков серии CompoMax Monoblock DN100,150 вдоль бортового камня 2.10 Установка блоков серии CompoMax Monoblock DN200,300 вдоль бортового камня 3.08 Установка блоков серии CompoMax Monoblock DN100,150 в плиточное (сборное) покрытие 3.10 Установка блоков серии CompoMax Monoblock DN200,300 в плиточное (сборное) покрытие 6.

03 Установка блоков серии CompoMax Monoblock DN100,150 на стадионах

Схемы стыковки и подрезки бетонных водоотводных лотков CompoMax MonoBlock

4.01 Расположение водоотводных блоков серии CompoMax Monoblock каскадом 4.02 Угловое Т-соединение водоотводных блоков серии CompoMax Monoblock 4.03 Соединение водоотводных блоков серии CompoMax Monoblock под произвольным углом 4.04 Подключение водоотводных блоков серии CompoMax Monoblock DN100,150 к пескоуловителю в линию 4.

05 Угловое подключение водоотводных блоков серии CompoMax Monoblock DN100,150 к пескоуловителю 4.06 Подключение водоотводных блоков серии CompoMax Monoblock DN200,300 к пескоуловителю

ОЧИСТНЫЕ СООРУЖЕНИЯ И ЕМКОСТИ TM RAINPARK

Монтаж вертикального изделия в зоне транспортной нагрузки Монтаж вертикального изделия при высоком уровне грунтовых вод Монтаж горизонтального изделия в зоне транспортной нагрузки Монтаж горизонтального изделия при высоком уровне грунтовых вод

МАТЕРИАЛЫ ДЛЯ БЛАГОУСТРОЙСТВА

Бордюры

Схема установки бордюра для клумб Канта Схема установки бордюра для клумб Канта Pro Схема установки бордюра тротуарного New Fix Pro с газонной решеткой Волна Схема установки бордюра тротуарного New Fix Pro с газонной решеткой Соты Схема установки бордюра тротуарного New Fix Pro с тротуарной плиткой Схема установки бордюра тротуарного New Fix с тротуарной плиткой Схема установки стального L-образного бордюра на стыке плитки и газона Схема установки стального T-образного бордюра на стыке плитки и асфальта Схема установки стального T-образного бордюра на стыке плитки и газона

Газонные решетки

Инструкция по монтажу газонной решетки Схема установки газонной решетки Волна Схема установки газонной решетки Соты

Приствольные решетки

Схема установки приствольной решетки

ОГРАЖДЕНИЯ

Гарантийный талон Инструкция по транспортированию и хранению шумозащитных панелей Инструкция по эксплуатации шумозащитных панелей

Водоотводные лотки пластиковые и бетонные с решеткой: установка, конструкция и монтаж

Водоотводные лотки – пластиковые, бетонные или чугунные – используются в процессе строительства дренажных систем поверхностного типа. Причем в таких системах лоток «работает» как водосборный канал, улавливающий сточные воды. Поэтому его монтируют и у дорожного бордюра, и под сточной трубой, и у торца кольцевой отмостки.

И в данной статье мы рассмотрим типовые разновидности лотков, дополняя обзор сортамента рекомендациями по применению таких водосборников в линейных водоотводах.

Водоотводные лотки

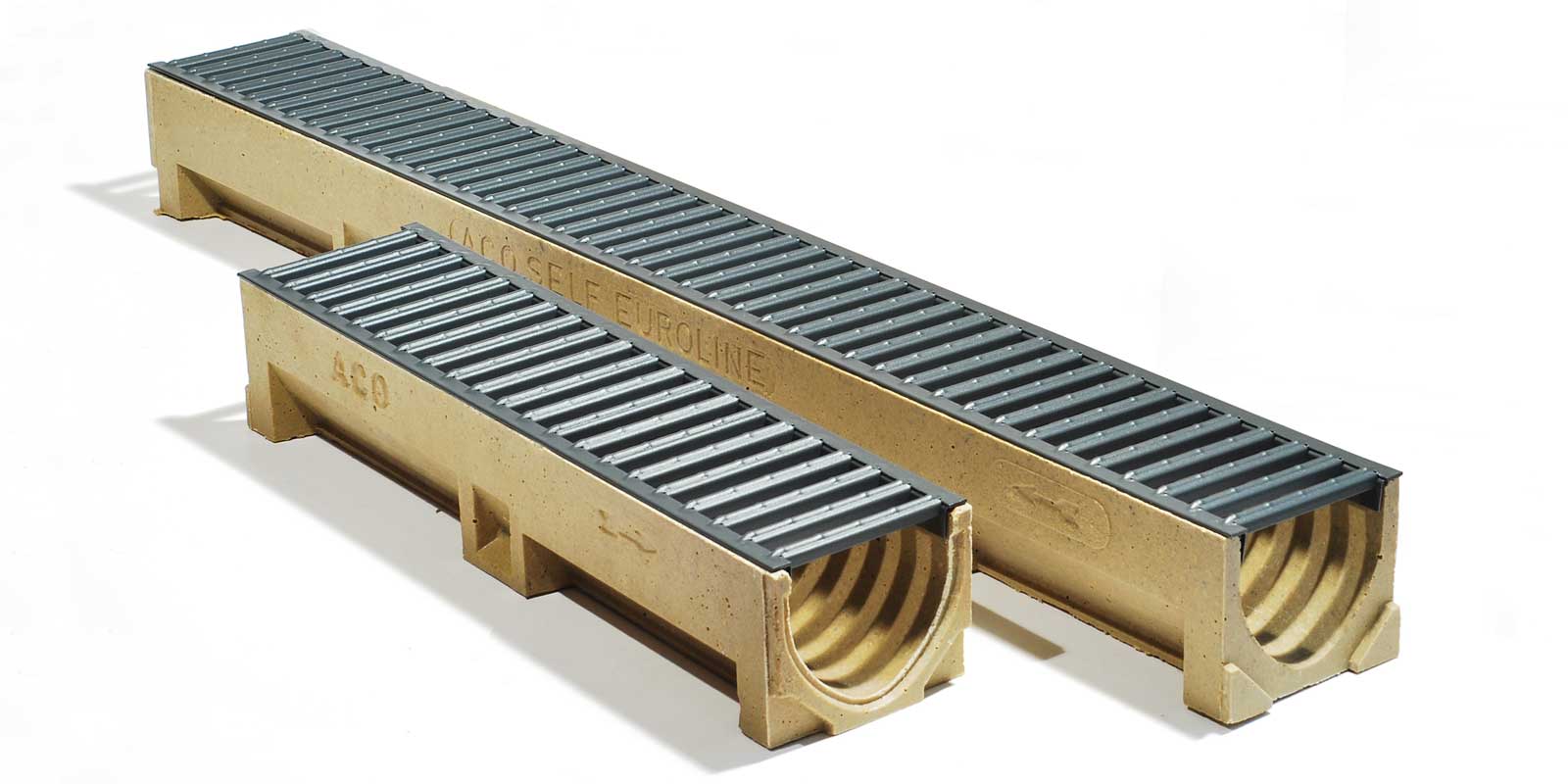

Типовая конструкция водоотводного лотка

Типовой лоток сконструирован в виде литого П-образного канала, открытую грань которого закрывают чугунной решеткой.

Причем согласно европейскому стандарту EN 1433 существует, по крайней мере, четыре разновидности подобных водоводов:

Виды лотка

Лоток сточный, исполняемый в форме прямолинейного желоба, принимающего воду по всей длине (исполнение I монтируется без обмуровки и фундамента, исполнение М – монтируют на подсыпку, и оснащается собственным фундаментом).
Лоток коробчатый – П-образный желоб, верхняя часть которого забрана съемной решеткой. Этот элемент защищает пропускной канал лотка от крупных предметов, смываемых в желоб сточными водами.
Щелевой лоток – квадратная балка с круглым сквозным отверстием вдоль центральной оси, в верхней части которой прорезана щель, открывающая доступ к стоку. Причем щель может быть и продольной сплошной и прерывистой. Такой лоток может заменить коробчатый аналог с решеткой.
Лоток бордюрный – щелевой желоб с Г-образным выступом в верхней части, «прикрывающим» щель в корпусе лотка.

Такие лотки можно монтировать не только под водостоками, но и у бордюров садовых дорожек. Ну а самые прочные изделия можно установить в аэропортах, на скоростных магистралях и на стоянках большегрузного автотранспорта.

Сортамент водоотводных лотков

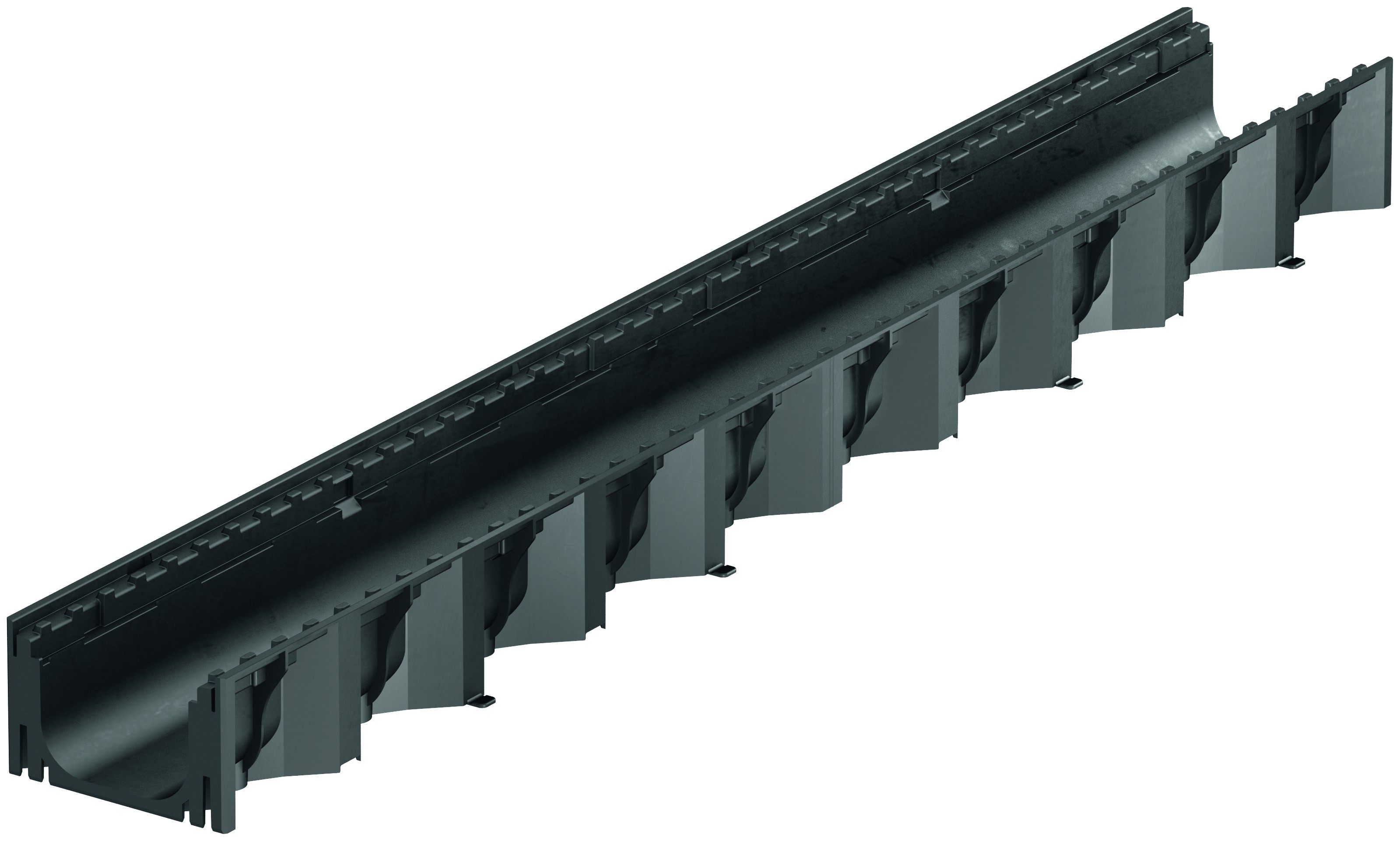

Лотки водоотводные ACO GALA G 100

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые лотки производят из термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун) или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

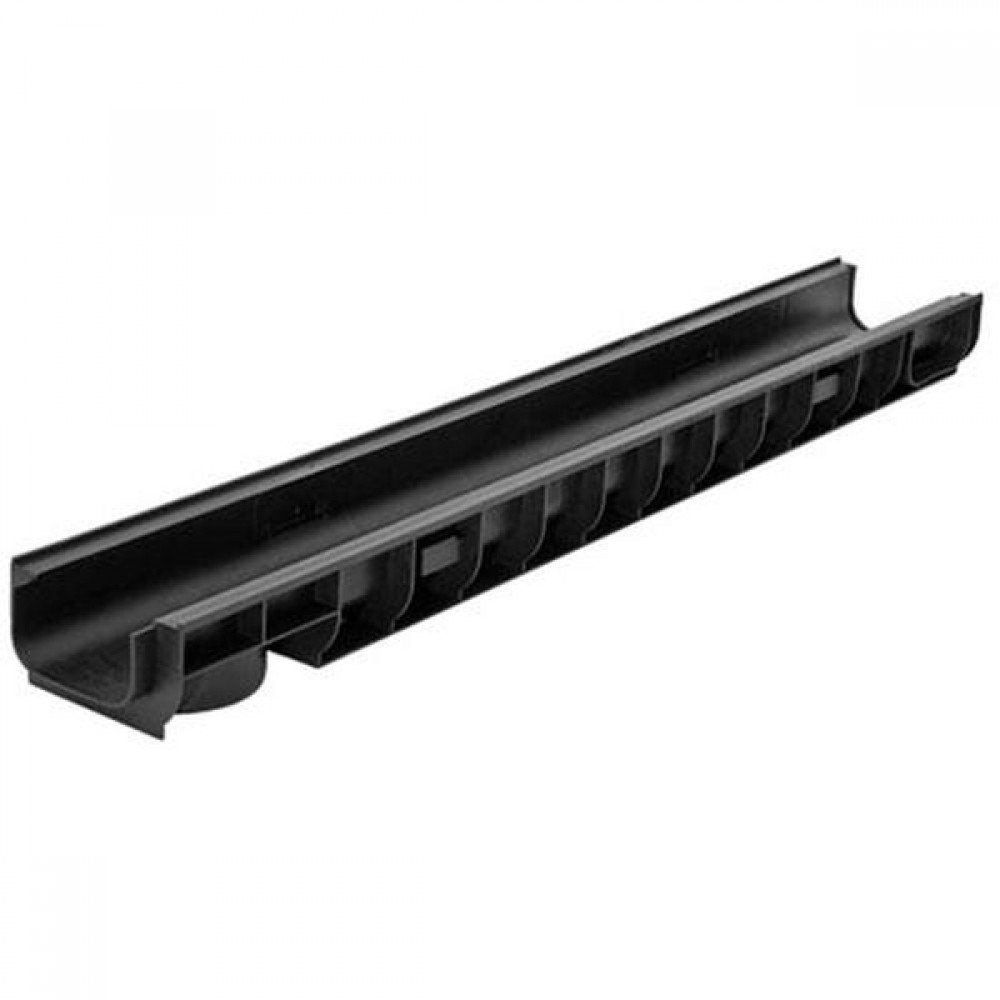

Пластиковый водоотводный лоток

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

Длина – один метр.
Ширина – от 0,14 до 0,5 метра.
Высота – от 0,06 до 0,79 метра.
Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

Лоток водоотводный бетонный с решеткой щелевой чугунной

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Лоток водоотводный чугунный

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

Максимальная длина – 500 миллиметров
Наибольшая ширина – 200 миллиметров.
Толщина решетки – не менее 50 миллиметров.
Пропускное отверстие – не менее DN100.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью

Во-первых, подбираете лоток по пропускной способности, исходя из среднемесячной нормы осадков, увеличенной на 25 процентов.
Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.
В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

Линейный водоотвод из водоотводных лотков

Сам процесс сборки водоотвода на основе дренажных лотков реализуется следующим образом:

Линейный водоотвод из водоотводных лотков

Вдоль бордюра или в ином месте, выбранном проектировщиком, маркируется осевая линия будущего водоотвода. Для этого достаточно задействовать колышки и бечевку.
После этого запрашиваются данные метеорологических наблюдений, и на основе этой информации определяется среднедневной объем стоков, по которому и подбирают пропускной диаметр желоба.
По пропускному диаметру определяют модель и внешние габариты водовода.
На основании этих габаритов, увеличенных на 30-40 сантиметров, определяется объем выемки грунта (размеры траншеи). Причем глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край, после монтажа, должен располагаться ниже нулевого уровня хотя бы на 5 миллиметров.
На следующем этапе роется траншея, утилизируется отобранный грунт и формируется подсыпка, с помощью которой очерчивают уклон и укрепляют дно «котлована»
Далее в траншею закладывают водоотводные лотки и пескоуловители. Причем крайний уловитель подключают трубой DN100 к основной (глубинной) дренажной системе.
После этого в пространство между стенкой траншеи и лотком заливают бетон, фиксирующий водоотвод на выбранном месте.

Такой водоотвод монтируют вдоль центральных дорожек на участке, проложенных между воротами и входом в жилище. Кроме того, кольцевой водовод «обводят» вокруг отмостки, защищающей грунт от дождевых стоков. Причем пристенный водоотвод можно собрать из пластика, а дорожный «складывают» только из бетонных блоков.

устройство дренажных желобов для ливневой канализации, нержавеющий и композитный водосточный канал с решетками для отвода дождевой воды

Водоотводные лотки предназначены для отвода ливневых, талых, грунтовых вод. Они транспортируют воду с участка в канализацию, чтобы избежать ее скопления в не предназначенном для этого месте. Хотя установка и не требует множества подготовительных и монтажных работ, необходимо овладеть некоторыми тонкостями, чтобы осуществить монтаж водоотводных лотков правильно.

Особенности и назначение

Водоотводный сток представляет собой канавку, выполненную из пластика, металла или бетона, которая предназначается для отвода воды с участков, дорог, тротуаров и перенаправления ее в необходимые места. Водоотводный желоб обыкновенно оснащают решеткой, предназначенной для того, чтобы не дать крупному мусору проникнуть в ливневую канализацию и забить ее.

В ряде случаев находчивые хозяева перенаправляют воду с помощью таких лотков на грядки или к деревьям, облегчая работы по поливу. Однако это возможно только в тех районах, где дожди не очень интенсивные, иначе растениям будет подаваться слишком много воды, которая размоет грунт. В результате такой подход может привести к заболачиванию почвы.

Для бытовых нужд используется два вида лотков: инженерно-коммуникационные и дорожно-коммуникационные. Первый тип монтируется под каждой трубой, чтобы в случае аварии вода не разлилась. Второй тип располагается вдоль дорожек, тротуаров, рядом с гаражом. И в том, и в другом случае важно обращать внимание на прочность самого лотка и решетки, на то, какую нагрузку он может выдержать, а также на способность решетки к деформации.

Устройство и виды

Устройство ливневой канализации довольно простое. Водоотводный лоток представляет собой желоб, который может быть П- или U-образной формы в зависимости от материала. Сверху такого дренажного стока располагается решетка, в которую сливается дождевая вода и в дальнейшем перенаправляется в канализацию.

В зависимости от допустимой нагрузки такие водосточные каналы делятся на группы:

А15 обладают малой степенью нагрузки, поэтому их можно монтировать только в относительно сухих местах: на спортплощадках, вдоль дорожек загородных домов, в зонах расположения парковых и велосипедных дорожек;
В125 обладают большей устойчивостью, поэтому их можно монтировать вдоль дорог для легковых автомобилей;
С250 подходят для установки на автомойках и в автосервисах;
D400 подходят для монтажа вдоль дорог, предназначенных для всех видов транспорта, а также в промзонах;
E600 укладывают рядом с промышленными предприятиями и складами;
F900 подходят для установки рядом с военными базами, аэропортами и аэродромами.

Водостоки делятся на группы не только исходя из нагрузки, приходящейся на них, но и на основе материалов, из которых их изготавливают. Наиболее распространенные группы сырья, используемого для изготовления желобов, следует рассмотреть подробнее.

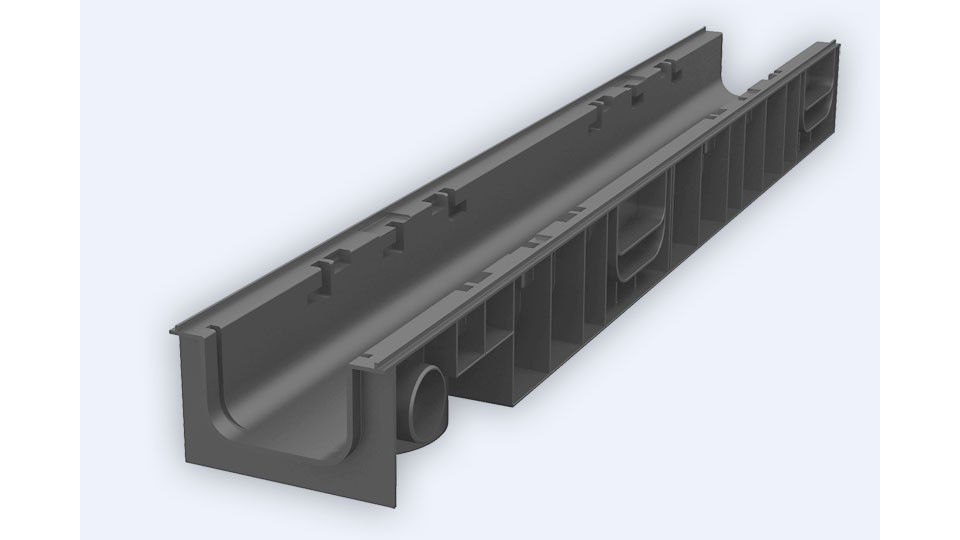

Пластиковые

Для изготовления пластиковых ливневок используют полипропилен и ПНД – полиэтилен низкого давления. Все пластиковые модели из-за того, что их нельзя назвать прочными, могут быть отнесены только к категориям А-С. Пластиковые модели имеют малый вес, а их монтаж своими руками не вызовет особых затруднений. Если стоит задача оснастить желобами для отвода воды территорию загородного дома, то рекомендуется выбирать именно пластиковые модели.

Чтобы увеличить прочность таких водоотводов, их оснащают ребрами жесткости. Усиленные пластиковые варианты рекомендуется устанавливать рядом с гаражами, поскольку там как раз требуется использовать водосборные стоки категорий В-С.

Без решетки вес одного желоба из пластика не превышает полутора килограммов при стандартной длине в 1 м. Ширина может колебаться в пределах 7-30 см.

Дополнительно приобретается решетка.

Рекомендуется выбирать относительно легкий вариант, например, изготовленный из оцинкованной стали. И также подойдут варианты из «нержавейки». В зависимости от того, где планируется располагать сток, должна различаться и прочность решетки.

К примеру, возле гаража решетка должна быть такой, чтобы выдержать вес автомобиля, если вы случайно наедете на нее.

Полимерпесчаные варианты используются на строящихся объектах, а также на подземных парковках. Бывают классов А и В.

Металлические

Металлические ливневые лотки являются пережитком, как кажется многим. Большинство помнит времена, когда такие водостоки были повсюду на улицах. Однако металл не теряет своей актуальности и по сей день. Сложно найти материал прочнее и удобнее в эксплуатации. Единственный неприятный момент – большинство металлических изделий рано или поздно подвергаются коррозии.

Наиболее надежными являются чугунные водостоки. По прочности их можно сравнить разве что с бетонными изделиями, при этом они способны выдержать большой вес. Чугунные ливневки можно встретить рядом с военными базами и прочими объектами военного назначения, где велик поток сходящих вод. К сожалению, изделия из чугуна имеют внушительный вес, что делает их не самыми удобными при монтаже. Однако на этом их недостатки заканчиваются.

Стальные желоба могут быть двух видов: из оцинкованной и нержавеющей стали. И в том, и в другом случае варианты рассчитаны на гораздо меньшую нагрузку, чем чугунные, но это не значит, что для них нет мест использования. При правильных формах и размещении они прослужат ничуть не меньше. Так, стальные металлические конструкции можно располагать вдоль дорог для легковых автомобилей, также они отлично впишутся в парковые зоны.

Железобетонные

Эти водосборные стоки совмещают в себе все плюсы бетонных и металлических конструкций. Они столь же прочные, имеют огромный разброс категорий по устойчивости к нагрузкам. Работать с железобетоном проще, чем просто с железом, поэтому существует довольно большой выбор форм водостоков. Есть не только традиционные прямоугольные варианты, но и круглые.

Железобетонные лотки используются не только для промышленного, но и для бытового строительства. Они легкие в монтаже, несмотря на относительно большой вес (который, однако, намного меньше, чем у чугуна или простого бетона). Выпускаются как обычные водоотводные лотки, так и щелевые лотки для теплотрасс.

Что примечательно, железобетонные лотки нужно использовать, когда вода имеет агрессивный состав. Например, в ней нарушен кислотно-щелочной баланс pH. В зависимости от состава воды выбирают и подобную конструкцию, так как некоторые марки бетона просто растворяются под воздействием щелочи.

Железобетонные стоки дешевле металлических аналогов, если сравнивать образцы одной категории по стойкости к нагрузкам. При транспортировке необходимо придерживаться некоторых правил, среди которых – стараться избегать ударных нагрузок, иначе желоб может расколоться.

Композитные

Композитные лотки являются современной версией бетонных. Желоба подобного типа служат в несколько раз дольше, чем бетонные аналоги, но при этом не уступают им по эксплуатационным качествам. Композитные вариации обладают некоторыми достоинствами:

меньший вес по сравнению с бетонными водостоками;
легкость монтажа;
простота транспортировки;
повышенная способность к пропусканию воды за счет гладкой поверхности.

Благодаря особым свойствам материалов, используемых для изготовления подобного типа водосточных желобов, они могут чиститься не только вручную, но и механическим способом. Лотки обладают антивандальными свойствами, несмотря на то, что их сборка осуществляется вручную. Разъединить детали в будущем оказывается не так просто.

Композитные желоба рекомендуется монтировать в районах с холодным климатом, поскольку композитные материалы хорошо переносят экстремально низкие температуры, не сжимаясь и не деформируясь. Но также следует заметить, что в составе смеси, используемой для изготовления таких лотков, нет вредных веществ, которые способны навредить человеческому здоровью или окружающей среде.

Если есть риск, что вода будет подаваться с такой силой, что расплещется и размоет грунт вокруг, то лучше отдать предпочтение композитным водоприемным лоткам – их конструкция предотвращает расплескивание. А также из-за маленького веса желоб не съедет под собственным весом и под весом воды, если он располагается на склоне.

Полимербетонные

Полимербетонные каналы не имеют большого разброса по нагрузкам. Как правило, они относятся только к классам А-С, но при этом с отведением ливневых, талых и грунтовых вод справляются отлично. Они совмещают в себе некоторые плюсы бетонных и пластиковых лотков, однако на данный момент существуют различные материалы, превосходящие полимербетон по своим характеристикам, поэтому от использования полимербетонных водостоков практически отказались.

Водосточный желоб из полимербетона гладкий внутри, благодаря чему значительным образом увеличивается его способность пропускать воду. И также благодаря гладкости лоток не требует частой очистки, поскольку самоочищается по время прохождения через него воды. Профилактические чистки нужно производить дважды в год: ранней весной после того, как значительная часть снега сошла, и осенью после листопада.

Полимербетон отличается повышенным сроком эксплуатации. Так, при должном уходе и соблюдении установленных норм нагрузки полимербетонный лоток сможет прослужить до 30 лет. Швы фиксируются между собой при помощи водостойкого герметика FIX-O-FIX, который надежно склеивает детали между собой и не дает им разъезжаться.

Полимербетонные изделия отличаются меньшим весом, чем бетонные, поэтому их легче транспортировать и монтировать.

Монтаж вручную производить нельзя. Обязательно использовать специальную технику.

Характеристики

В зависимости от того, из какого материала сделаны лотки, они могут обладать рядом особенностей. На сегодняшний день чаще всего используются пластиковые варианты, поэтому имеет смысл рассмотреть подробнее именно их. Так, полимерные изделия делятся на следующие типы:

универсальные;
особо прочные;
износостойкие;
глубокие.

Первые лотки в этой классификации – универсальные – признаны наилучшим выбором большинством специалистов. Это связано с тем, что они способны отводить довольно большие объемы воды, при это имеют небольшие габариты.

Особо прочные изделия предназначены для расположения в «сложных» местах, таких как военные базы, к примеру. Они имеют ребра жесткости, повышающие их прочностные свойства. В частном доме такой лоток подойдет для расположения возле гаража.

Износостойкие лотки нужны для того, чтобы отводить большой объем воды в течение длительного времени. Они сочетают в себе свойства особо прочных желобов и антивандальных установок, имеют прочную решетку, оснащаются ребрами жесткости. В основном пригодны для расположения на приусадебных участках, а не для промышленных нужд.

Глубокие лотки нужны для повышения пропускной способности. Они имеют большие размеры, ширину и глубину, поэтому отлично подходят для низинных территорий, на которых накапливается вода.

Критерии выбора

Чтобы сделать правильный выбор, необходимо учитывать сразу несколько параметров. От того, насколько правильно оценен каждый из них, зависит долговечность и уместность выбранного варианта в каждой конкретной ситуации.

Для начала нужно определить степень допустимой нагрузки. Если выбрать лоток с меньшей пропускной способностью, он не будет справляться и быстро выйдет из строя. Если же купить лоток слишком высокого класса нагрузки, то это окажется необоснованной тратой средств, а также вызовет некоторые затруднения при монтаже.
Вторым критерием являются габариты лотка. Не всегда подойдет узкое щелевое изделие, поскольку на участке может наблюдаться обилие воды, которая не сможет достаточным образом устраняться через небольшое отверстие. Например, в дождливых районах вдоль автомобильных дорог размещают большие водостоки, чтобы с асфальтового покрытия вовремя устранялась вся ливневая вода.

Для того чтобы осуществить правильный выбор габаритов желоба, можно воспользоваться специальными программами или обратиться в специализированную службу. Они рассчитают объем вод, проходящих через сток, с учетом площади участка и поправочного коэффициента водоотведения.

Расчёт сечения

Для того чтобы выбрать лоток с необходимым сечением, специалисты придумали следующую таблицу. Стоит иметь в виду, что все расчеты имеют только рекомендательный характер и ни в коем случае не являются эталонными.

Обратите внимание, что данная таблица была составлена для определения диаметра труб дождевой канализации, однако для желобов она тоже пригодна.

Поверхностная система водоотвода

Системы дренажа предназначаются главным образом для сбора дождевых и талых вод, а не грунтовых. В дальнейшем они должны осуществлять перенос воды в канализацию, где такая вода пройдет фильтрацию и вернется в природу, например, испарится или сольется в реки. Поверхностный дренаж является обязательным условием при строительстве. По инженерным нормам каждый строительный объект должен еще на этапе планирования оснащаться такой системой.

Системы поверхностного дренажа выпускаются в нескольких конфигурациях, которые выражаются в системах сборки. Таким образом, каждая из систем предназначена для определенного объема воды, величины нагрузок и прочего. Водоотводные лотки используются в линейном поверхностном водоотводе, цель которого – сбор воды в больших объемах. Наиболее успешно этот вид функционирует, когда дело касается асфальтированных площадей, дорожных магистралей и подобного.

Обязательным условием установки подобной системы является уклон. Если местность равнинная, и уклона не имеет, необходимо присмотреться к другим типам.

В некоторых случаях требуется установить пескоуловители, цель которых – сбор мусора, фильтрация песка, крупных частиц, которые в теории могут забить желоба. Их наличие многократно повышает срок служба ливневых стоков.

Составляющие

Если говорить о промышленной ливневой канализации, то она состоит из нескольких элементов.

Дождеприемник. Он предназначен для того, чтобы отводить воду с поверхности локально. Для того чтобы мусор, листья и прочее не забивало дождеприемник и остальные элементы, используется сифон. Он служит своеобразной перегородкой. Для сбора мусора предназначается специальная корзина.
Дождевой колодец. Служит для транспортировки сточных вод. Сооружается только под конец сборки всей ливневой канализации. Они нужны также в тех случаях, когда необходимо регулярно осушать большие участки грунта за короткий промежуток времени.
Лоток. Собственно, то, что мы видим на поверхности: траншея, выполненная из материалов, устойчивых к воздействию воды. Лоток транспортирует воду, перемещая ее с участка.
Трубы. Монтируются у дождевых лотков. По этим трубам вода в дальнейшем перемещается в саму канализацию. Трубы располагаются под землей, чтобы не портить общий вид участка.

Инструменты для установки

Для того чтобы установить водоприемные желоба, понадобится купить некоторый инструментарий. Может оказаться, что часть из этих инструментов у вас уже имеется, за другим же придется отправиться в магазин спецтехники. В любом случае инструменты нельзя назвать дефицитными – их можно найти в любом крупном строительном гипермаркете.

Лопата. Она послужит для того, чтобы сделать траншею под лоток. Следите за тем, чтобы насадка была остро заточена. Это значительным образом облегчит работы.
Ведра. Желательно иметь как минимум два ведра. Они пригодятся для транспортировки песка к месту монтажа.
Бетономешалка. В некоторых случаях хозяева решают прочно закрепить желоб на месте при помощи бетона. В этих случаях его перемешивать лучше не вручную, а с помощью специальной машины. Тогда бетон получится однородным и ляжет равномерно.

Ножовка. С помощью этого нехитрого инструмента предстоит распиливать детали. В зависимости от того, из какого материала изготовлен водосток, вам потребуется ножовка определенного вида: по металлу, способная пилить бетон и так далее.
Молоток. Он нужен для скрепления деталей друг с другом, подгонки форм и просто утрамбовывания лотка на своем месте.
Пила или болгарка. Если выбран желоб из металла, то приобретите алмазную пилу или алмазный диск для болгарки, в особенности если имеете дело с прочными металлами, такими как чугун. Тогда проблем с быстрым распиливанием деталей не возникнет.

Технология монтажа

Не имеет смысла рассматривать технологию монтажа в общественных зданиях или на коммерческих объектах, поскольку для таких работ, как правило, нанимают бригаду профессионалов. Совсем другое дело – монтаж на собственном приусадебном участке. Тогда действительно стоит получше изучить работу, чтобы при случае провести установку самостоятельно или сразу увидеть, если ваши рабочие нарушают технологию.

После того как лоток выбран, инструменты приготовлены, необходимо провести некоторые подготовительные работы. К ним относится нанесение разметки на землю. Это делается для того, чтобы четко понимать, где именно будет располагаться водоотвод, какой ширины его можно сделать. Имейте в виду, что лучше всего располагать подобные объекты в низинах, на склонах возвышенностей, если они есть на вашем участке. Тогда вода будет собираться там, а не скапливаться где-нибудь на участке, приводя к вымыванию полезных веществ из грунта.

И также стоит принять во внимание, какой именно тип подключения лотка был вами выбран. Имеется в виду его подключение к канализации. Выполнять работы необходимо в строго оговоренной последовательности, а подключение выполнять только тогда, когда все детали водостока собраны, скреплены и герметизированы.

Последовательность

Чтобы произвести самостоятельный монтаж водоотводного лотка, воспользуйтесь следующей пошаговой инструкцией.

Выройте траншеи под установку лотков. Их должно быть столько же, сколько водоотводов планируется установить. Обратите внимание на размеры выемок, их глубину и ширину: водосточный канал должен полностью там помещаться.
Для полноценного монтажа и последующей работы нужно располагать ливневки под углом. Если сделать их на плоскости, то вода будет в них застаиваться, а не стекать куда следует. Уклон сильно колеблется: он может быть метровым, а может быть равен всего лишь 1 см.
Траншеи, выкопанные с соблюдением вышеприведенного условия, необходимо хорошо уплотнить. Для этого можно использовать обыкновенный песок, который обладает дренажным эффектом.

Обратите особое внимание на следующий пункт, если в ваших планах – установка пластиковых изделий. Здесь одного уплотнения песком недостаточно. Обязательно нужно создать бетонное основание, так как без него прочность полимерного водостока сильно упадет. Короб из бетона делается по форме лотка. Он служит еще и для компенсации температур. В нем пластиковый желоб не будет деформироваться, сжимаясь окружающей землей.
Наличие решетки необязательно, но желательно, поскольку это обеспечивает дополнительную защиту. Мусор, листва и прочие крупные предметы не будут попадать в ливневую канализацию, забивая ее. Обратите внимание на правила установки канализации. Ее обязательно нужно располагать на полсантиметра ниже уровня грунта, иначе она будет выступать и мешаться.
Чтобы соединить лотки, необходимо вставить один в другой в местах расположения пазов. В дальнейшем нужно хорошо герметизировать стыки. Для этого подойдет силиконовый герметик высокой прочности.

Решетку герметизировать не надо, так как время от времени ее придется демонтировать, чтобы прочистить ливневую канализацию.

Типы подключения

Имеется в виду направление, в котором по лотку должна течь вода. В зависимости от этого рассчитываются пазы. Нельзя располагать канал иным образом, а не как указано на схеме. Кстати, схема расположения самого лотка, а также отдельных его элементов прилагается к каждому отдельному комплекту, поэтому рассмотреть какую-то общую последовательность не получится.

установка и устройство, укладка своими руками

Содержание:

1. Устройство водоотводного лотка
2. Классификация
3. Полимерные
4. Бетонные
5. Чугунные
6. Правила монтажа водоотводных лотков
7. Линейный водоотвод из лотков

Водоотводные лотки применяются в поверхностных дренажных системах. Назначением лотка в данном случае является сбор воды и его последующая отправка в водоприемник. Лотки обычно устанавливаются вдоль бордюров, под сточными трубами или в конечной точке кольцевой отмостки.

В данной статье будут рассмотрены основные виды лотков, материалы, используемые для их изготовления, монтаж водоотводных лотков и рекомендации, позволяющие выбрать наиболее подходящую конструкцию.

Устройство водоотводного лотка

Водоотводный лоток представляет собой цельный П-образный канал, верхняя поверхность которого закрывается решеткой.

Согласно европейской классификации, существует четыре вида лотков:

Сточный. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
Коробчатый. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
Щелевой. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
Бордюрные. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Классификация

Учитывая назначение лотков, материалы, используемые в их производстве, должны быть довольно пластичными, и от их свойств напрямую зависит устройство водоотводных лотков. На сегодняшний день для изготовления водоотводных лотков используются полимеры, чугун и бетон. Эти материалы были выбраны не просто так: бетон и чугун очень хорошо подходят для использования литейными технологическими линиями, а пластик прекрасно обрабатывается методом термопластичной экструзии.

В результате получается довольно широкий ассортимент лотков, выполненных из разных материалов, а значит, все эти устройства имеют отличающиеся свойства. Поскольку от материала напрямую зависит конструкция и характеристики лотка, то классификация водоотводных лотков обычно осуществляется именно по типу используемого для их производства сырья.

Полимерные

Лотки, изготовленные из полимеров с минеральными добавками, имеют очень хорошие эксплуатационные характеристики. Полимерные лотки хорошо сопротивляются воздействию агрессивных сред, особенно химических, и выдерживают высокие нагрузки, вплоть до 60 тонн на квадратный метр. Кроме того, материал практически невозможно повредить механически: царапины или сколы на полимерных лотках не возникают. Применять полимерную продукцию можно при температуре от -50 до 120 градусов по Цельсию.

Хорошие показатели обеспечивают полимерным лоткам широкую сферу применения: их можно применять как для отведения воды возле зданий, так и для водоотвода от железных дорог. Один элемент лотковой конструкции весит около 9-14 кг.

Размеры типового лотка из полимера варьируются в следующих пределах:

длина – 1 м;
ширина – 0,14 – 0,5 м;
высота – 0,06 – 0,79 м;
диаметр – не менее 0,1 м.

Бетонные

Материалами для изготовления бетонных лотков служат различные смеси, армированные стекловолокном, полимербетоном и стальной проволокой. Метод производства – вибрационное литье, при котором отлитую, но не застывшую форму погружают на специально оборудованный стенд.

Бетонные лотки очень прочны, особенно в сравнении с типовыми железобетонными конструкциями. Используются лотки из бетона по-разному: из них можно сделать как домашнюю систему водоотведения, так и дренаж для автодорог.

Размеры бетонных лотков:

длина – 0,5 – 4 м;
ширина – 0,14 – 0,43 м;
высота – 0,15 – 0,88 м;
диаметр может варьироваться, но не может быть меньше показателя DN 100.

Точные размеры лотков определяются для конкретных случаев или по стандартам той или иной отрасли.

Чугунные

В производстве чугунных лотков используется две марки чугуна:

чугун с пластинчатым графитным зерном;
чугун со сферическим графитным зерном.

Данный материал входит в состав профиля изделия и его решетки. Учитывая тот факт, что чугун очень сильно подвержен коррозийному влиянию, готовые конструкции оцинковываются, но обычно эта процедура выполняется опционально: клиент может заказать лоток без цинкового покрытия.

Поскольку чугун имеет хорошую устойчивость перед продольными и поперечными нагрузками, изделия из него используют в местах, где на них будут приходиться большие усилия. Обычно чугунные лотки устанавливаются на взлетно-посадочных полосах, на стоянках грузовых автомобилей и прочих участках: использование лотков из чугуна на частных земельных участках не оправдывается с финансовой точки зрения.

Габариты типовых чугунных изделий:

длина – не более 0,5 м;
ширина – не более 0,2 м;
толщина решетки – от 0,05 м;
внутренний диаметр – от DN 100.

Правила монтажа водоотводных лотков

Монтаж водоотводных лотков требует особого внимания, поэтому к выполнению этой операции нужно относиться крайне ответственно. Поскольку поверхностный дренаж монтируется в довольно сложный грунт, то на серьезную опору надеяться нельзя. Промерзание почвы тоже необходимо учитывать: подавляющее большинство грунтов в зимний период промерзает минимум на 1-1,2 м, что крайне негативно влияет на лотки, буквально выдавливая их из земли.

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков. Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату.
Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов.
Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия. Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

Данные советы позволят улучшить качество ливневого дренажа и увеличат срок эксплуатации ливневки.

Линейный водоотвод из лотков

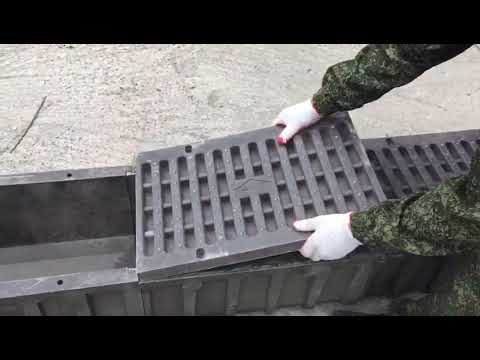

Установка водоотводных лотков выглядит таким образом:

Первым делом необходимо наметить предполагаемую ось, по которой будет проходить ливневый водоотвод. Особые приспособления для этого не нужны, достаточно использовать колья и бечевку.
После этого рассчитывается внутренний диаметр лотка, для чего необходимо узнать среднюю величину осадков в выбранном регионе.
Определив диаметр, можно приступать к выбору самих лотков и их размеров.
Для установки лотков требуется траншея, причем ее размеры должны быть больше, чем размеры лотков, примерно на 30-40 см. Глубину канавы можно опустить на 10-15 см.
Выкопанную траншею нужно должным образом укрепить, чтобы грунт не начал двигаться после установки траншей. Подсыпка должна удерживать землю и одновременно обеспечивать уклон конструкции.
Дальше в подготовленную канаву устанавливаются лотки и пескоуловители. Последний уловитель в цепи должен соединяться с дренажной системой участка.
Чтобы твердо зафиксировать положение системы водоотвода, пространство между стенками лотков и землей заливается бетоном.

Заключение

Монтаж водоотводных лотков требуется на многих участках, особенно в регионах, где уровень осадков находится выше средних показателей. Созданная конструкция позволит отводить всю поверхностную воду в водоприемник, участок будет защищен от воздействия излишней влаги. При необходимости можно устанавливать водоотводные лотки своими руками, созданная конструкция ни в чем не уступит работе специалистов.

Виды водоотводных лотков Стандартпарк. Виды моделей и их особенности

Поверхностный водоотвод — это система водосборных лотков, установленных в углублении и пескоуловители, оснащенные защитно-декоративными решетками + точечные дождеприемники. Вертикальные и горизонтальные отводы обеспечивают соединение водоотводной системы с ливневой канализацией. Для изготовления водоотводных лотков используется бетон, полимербетон или пластик.

При монтаже системы склеивание всех составляющих элементов системы производится с использованием герметиков. Большой популярностью пользуются пластиковые лотки Стандартпарк разных серий (Basic, Drive, Max и др).

Водоотводные лотки Basic

Компания Стандартпарк производит качественные водоотводные лотки из вторичного полиэтилена с высокой плотностью. Благодаря технологии литья под высоким давлением конструкции получаются упругими и очень жесткими.

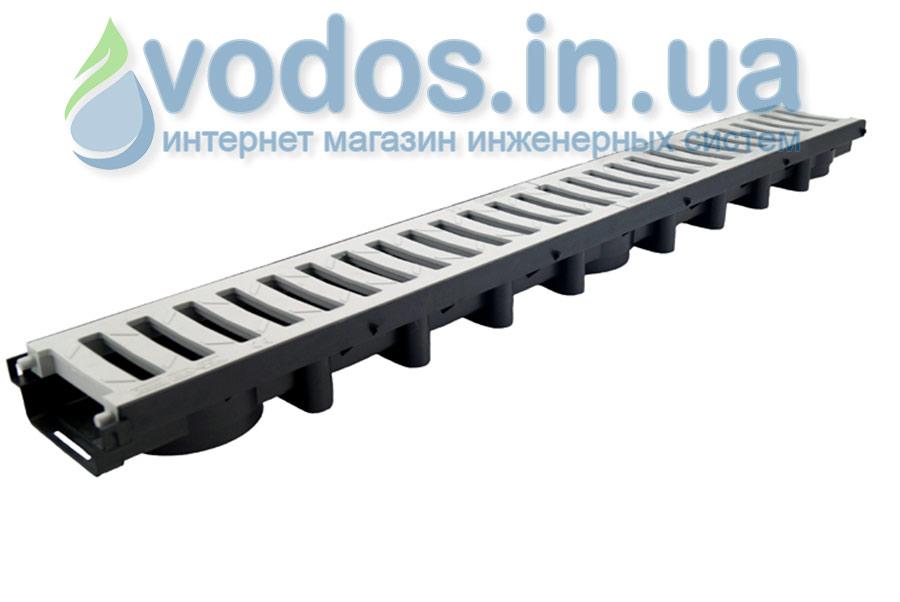

Пластиковые лотки Basic предназначены для установки в разных местах, в том числе на участках с ограниченной глубиной. Конструкции имеют небольшой вес, упрощающий транспортировку и монтаж. В комплектацию пластиковых лотков входят стальные, медные или чугунные решетки, защищающие систему от попадания мусора и обеспечивающие безопасность транспортного движения и пешеходов.

Серия пластиковых лотков Basic предназначена для применения в любых климатических условиях на любых объектах (приусадебных участках, переходных зонах, паркингах, складах и других местах), за исключением зон с нагрузками, превышающими 25 тонн. В этой серии есть еще бетонные лотки водоотводные BetoMax и полимербетонные.

Водоотводы серии DRIVE

Ассортимент продукции Стандартпарк входят водоотводные лотки серии DRIVE (усиленные), представленные бетонными, полимербетонными и пластиковыми изделиями (ширина гидравлического сечения 100мм, 150мм, 200мм).

В комплектацию лотков этой серии входят:

насадки из оцинкованной стали;
решетки ВЧ-50 из чугуна;
болты для крепления решетки.

Изделия предназначены для эксплуатации на объектах жилого, промышленного, производственного назначения, а также в зонах, где наблюдается интенсивное движение всех видов транспорта.

Водоотводные лотки серии Max A15 до F900 (усиленные)

Линейный водоотвод усиленного типа Max включает фибробетонные, пластиковые или полимербетонные лотки, а также пескоуловители, оснащенные решетками из чугуна. Высокий класс нагрузки А-F обеспечивает их эксплуатацию в зонах с интенсивным транспортным движением, на спортивных, гражданских, промышленных и других объектах.

Высокая морозостойкость, прочность и надежность изделий позволяет использовать конструкции в условиях российского климата. При этом лотки не подвергаются деформации и разрушению. Широкий ассортимент водоотводных лотков высокого качества, выпускаемых компанией Стандартпарк, дает возможность создавать поверхностные ливневые системы на территориях с самым разным классом нагрузки.

F8E4 — Код ошибки — Посудомоечная машина — Справка по продукту

Была ли посудомоечная машина установлена самостоятельно?

Если вы получаете код ошибки F8E4 и самостоятельно установили посудомоечную машину, проверьте следующее:

НАЖМИТЕ ЗДЕСЬ, чтобы посмотреть видео о коде F8E4

НАЖМИТЕ ЗДЕСЬ, чтобы посмотреть полное видео по установке

НАЖМИТЕ ЗДЕСЬ, чтобы посмотреть видео с советами и рекомендациями по установке посудомоечной машины

Правильно ли подключен водопровод?

Проверить все точки подключения.Убедитесь, что резиновая шайба правильно сидит в фитинге в любой точке соединения. Сдвиньте фитинг 3/4 дюйма (19 мм) колена 90 ° вверх к клапану и затяните его вручную, чтобы избежать перекрестной резьбы. Затяните вручную, пока муфта не затянется. Используя плоскогубцы, проверьте затяжку муфты. Для герметизации резиновой прокладки может потребоваться от 1/4 до 1/2 оборота.Убедитесь, что заправочный шланг выведен с задней левой стороны устройства.

НАЖМИТЕ ЗДЕСЬ, чтобы посмотреть видео по установке водопровода

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации о водоснабжении

Поплавковый выключатель подключен?

Убедитесь, что поплавковый выключатель правильно подключен.Также убедитесь, что провод или шнур электропитания не касается двигателя посудомоечной машины или нижней части бака посудомоечной машины. Снова подключите поплавковый выключатель, совместив разъем с корпусом разъема и надавив, пока фиксирующий язычок не станет виден на задней части разъема.

Нужно ли опорожнять поддон для сбора капель?

Если вы видите воду в поддоне для сбора капель, ее необходимо слить.

Чтобы снять сборку поддона, нажмите на защелку с каждой стороны пластикового поддона по направлению к центру устройства и потяните на себя.Будьте осторожны, чтобы не тянуть слишком далеко или слишком сильно, так как провод поплавкового переключателя все еще подключен в это время, и слишком большое или сильное тяговое усилие может повредить провод.

НАЖМИТЕ ЗДЕСЬ, чтобы посмотреть видео по установке поддона и поплавка посудомоечной машины.

Удалить код

Для удаления кода:

Нажмите кнопку Отмена один раз, чтобы отключить сигнал будильника.
Нажмите кнопку «Отмена» еще раз, чтобы сбросить код.

Schluter®-KERDI-DRAIN | Сливы | Душевая система

В приведенных ниже инструкциях по установке описывается использование Schluter®-KERDI-DRAIN в напольных покрытиях.Инструкции по установке KERDI-DRAIN в душевых помещениях можно найти в Руководстве по установке душевой системы Schluter®

Подготовка

После определения правильного положения вырежьте отверстие в основании для отвода слива и присоедините к нему. линию отходов, используя предоставленный шаблон. Примечание. Заполните выемки в бетонных полах сухим строительным раствором. В качестве опалубки вокруг сливного трубопровода можно использовать трубную муфту или аналогичный элемент. Выберите форму, соответствующую дренажному отверстию и механической бесступенчатой муфте (если применимо).Ограничьте диаметр отверстия до 5 дюймов (125 мм) максимум, чтобы обеспечить надлежащую поддержку сборки плитки. Более крупное отверстие может привести к отсутствию поддержки и повреждению сборки плитки (например, потрескавшийся раствор вокруг слива).

Слив установка
Доступ к водопроводу снизу

Если есть доступ к водопроводу снизу и сливной трубопровод можно подключить после установки KERDI-DRAIN, слив можно установить вместе с раствором.

1.Приложите кольцо рыхлого раствора к входному отверстию в полу и плотно вдавите слив в раствор. Соединительный фланец должен иметь полную опору, чтобы предотвратить повреждение сборки плитки (например, потрескавшийся раствор вокруг слива). При укладке KERDI-DRAIN на деревянные основания минимальная толщина раствора, необходимая по периметру соединительного фланца, составляет 1 дюйм (25 мм)

2. Стяжка затем укладывается заподлицо с верхней частью соединительного фланца KERDI- СЛИВ. Наклоните слой раствора, используя соединительный фланец и стяжки раствора в качестве направляющих.

Нет доступа к водопроводу снизу

Если нет доступа к водопроводу снизу, перед установкой поддона установите KERDI-DRAIN на нужную высоту.

1. Начните установку слива с сухой установки компонентов. Отмерьте и отрежьте отрезок трубы для соединения KERDI-DRAIN с уловителем запаха под полом, используя прокладки из пеноматериала, прилагаемые к сливу, в качестве прокладки. При укладке KERDI-DRAIN поверх деревянных оснований минимальная толщина раствора, необходимая по периметру соединительного фланца, составляет 1 дюйм (25 мм).

2. Подготовьте уловитель запаха, отрежьте участок трубы и KERDI-DRAIN с помощью очистителя, грунтовки и цемента ABS или ПВХ в соответствии с инструкциями производителя цемента на основе растворителя и подсоедините. Используйте муфту без ступицы для водостоков из нержавеющей стали с выпускными отверстиями без ступицы и герметик для резьбовых соединений или ленту для водостоков из нержавеющей стали с выпускными отверстиями с резьбой.

3. Набейте раствор под сливом до впускного отверстия, чтобы обеспечить прочную и равномерную поддержку соединительного фланца. Затем стяжка укладывается заподлицо с верхней частью соединительного фланца KERDI-DRAIN.Наклоните слой раствора, используя соединительный фланец и стяжки раствора в качестве направляющих.

Присоединение к гидроизоляционным мембранам

Гидроизоляционные мембраны KERDI или DITRA можно устанавливать поверх слоя раствора, как только по нему можно будет ходить.

KERDI

1. Нанесите Schluter SET®, Schluter ALL-SET®, Schluter FAST-SET® или немодифицированный жидкий раствор на соединительный фланец и окружающий слой раствора размером 1/4 «x 3/16». (6 x 5 мм) шпатель с V-образным вырезом или KERDI-TROWEL, который имеет конструкцию с квадратными выемками 1/8 «x 1/8» (3 x 3 мм).Тонко затвердевающий раствор должен быть перемешан до достаточно жидкой консистенции, но все же способной удерживать зазубрины.

Примечание: При использовании соединительного фланца из нержавеющей стали мембрана приклеивается к встроенному соединительному фланцу с помощью клея / герметика KERDI-FIX. Перед нанесением KERDI-FIX соединительный фланец из нержавеющей стали должен быть чистым, обезжиренным и обезжиренным.

2. Залейте KERDI связующим слоем и нанесите мембрану на соединительный фланец KERDI-DRAIN и слой раствора плоской стороной шпателя, чтобы обеспечить полное покрытие и удалить воздушные карманы.Мембрана переносится на ступеньку в соединительном фланце (шаблон входит в комплект).

DITRA или DITRA-XL

1. DITRA или DITRA-XL устанавливается до внешнего края соединительного фланца KERDI-DRAIN. Нанесите Schluter SET®, Schluter ALL-SET®, Schluter FAST-SET® или немодифицированный тонкий раствор на слой раствора вокруг KERDI-DRAIN с помощью V- зубчатый шпатель или DITRA-TROWEL с квадратными насечками размером 11/64 «x 11/64» (4,5 x 4,5 мм). Тонко затвердевающий раствор должен быть перемешан до достаточно жидкой консистенции, но все же способной удерживать зазубрины.Плотно уложите мат в связующее покрытие с помощью терки, шпателя или DITRA-ROLLER.

2. DITRA или DITRA-XL крепится к соединительному фланцу KERDI-DRAIN с помощью отрезанного участка мембраны KERDI. Нанесите Schluter SET®, Schluter ALL-SET®, Schluter FAST-SET® или немодифицированный жидкий раствор на соединительный фланец и окружающую мембрану с V-образным пазом 1/4 «x 3/16» (6 x 5 мм). шпателем или KERDI-TROWEL, который имеет дизайн с квадратными насечками 1/8 «x 1/8» (3 x 3 мм).

Примечание: При использовании соединительного фланца из нержавеющей стали KERDI прикрепляется к встроенному соединительному фланцу с помощью клея / герметика KERDI-FIX.Перед нанесением KERDI-FIX соединительный фланец из нержавеющей стали должен быть чистым, обезжиренным и обезжиренным.

3. Вставьте отрезок KERDI размером 20 дюймов x 20 дюймов (50 x 50 см) в связующее покрытие и нанесите мембрану на соединительный фланец KERDI-DRAIN и окружающую мембрану, чтобы обеспечить полное покрытие и удалить воздушные карманы. KERDI переносится на ступеньку в соединительном фланце (шаблон входит в комплект) и должен перекрывать мембрану DITRA или DITRA-XL минимум на 2 дюйма (50 мм).

Решетка в сборе

Решетка

1 .Решетка в сборе устанавливается вместе с плиткой. Поместите хомут регулировки высоты внутрь кольца боковой регулировки и защелкните рамку решетки на место.

Примечание: Для водостоков с решеткой 6 дюймов (150 мм) хомут регулировки высоты интегрирован с решеткой. В комплекте адаптера для жилых помещений нет кольца боковой регулировки.

2. Заполните ступеньку соединительного фланца составом Schluter SET®, Schluter ALL-SET®, Schluter FAST-SET® или немодифицированный жидкий раствор и замажьте нижнюю часть рамы решетки маслом, чтобы обеспечить полную поддержку
л.Вдавите сборку в раствор и уложите окружающие плитки, обеспечивая полное покрытие.
3. Расположите решетку так, чтобы она соответствовала рисунку стыка облицовочного покрытия, и прижмите заподлицо с поверхностью плитки. Удалите весь лишний закрепляющий материал.

Примечание: Защищайте видимую поверхность решетки от контакта с затвердевающими и затирочными материалами. В частности, анодированный алюминий чувствителен к щелочным материалам.

Накладная опора покрытия

1. Опора покрытия устанавливается вместе с плиткой.Поместите распорку для плитки внутри кольца боковой регулировки.

2. Заполните ступеньку соединительного фланца тонко затвердевшим раствором и вдавите сборку в раствор. Укладывайте окружающие плитки до разделителя плитки, используя Schluter SET®, Schluter ALL-SET®, Schluter FAST-SET® или немодифицированный тонкослойный раствор, обеспечивая полное покрытие. Установите плитку на встроенные выступы на кольце боковой регулировки, которые обеспечивают плавный переход к опоре покрытия. Удалите весь лишний закрепляющий материал.Разместите распорку для плитки в соответствии с рисунком шва кафельного покрытия.

3. Нанесите плитку на верхнюю часть опоры покрытия, используя Schluter SET®, Schluter ALL-SET®, Schluter FAST-SET® или немодифицированный тонкослойный раствор. Плитка укладывается заподлицо со всеми сторонами опоры покрытия, чтобы обеспечить дренажные отверстия.

4. После того, как сборка установлена и залита раствором, снимите прокладку для плитки и вставьте опору для облицовки плитки в поперечное регулировочное кольцо.

Примечание: Для кислотостойких покрытий используйте эпоксидный клей для закрепления и затирки плитки.

Сливная линия кондиционера засорена? Как очистить и прочистить его

Засорение дренажной линии переменного тока может быстро привести к отключению кондиционера или, что еще хуже, к протечке и серьезному повреждению воды в вашем доме.

Этот пост отвечает на пару вопросов с инструкциями по устранению засора дренажной линии и ссылками на полезные видео.

Признаки засорения дренажной линии или поддона

Если вы уверены, что сливной поддон или дренажная линия забиты, вы можете пропустить пункты «Очистить забитый слив вручную» или «Очистить забитый слив с помощью вакуума и шланга».

Есть два общих признака засорения дренажной линии:

Кондиционер не запускается
Утечка в дренажном поддоне

Дренажный поддон и дренажная линия находятся в нижней части воздухоподготовителя. Во время работы переменного тока влага из воздуха конденсируется на внутреннем змеевике, стекает с змеевика в поддон и спускается в канализацию.

Мусор, называемый илом, может накапливаться в дренажной линии. Обычно это сочетание пыли, грязи, плесени, водорослей, волос и меха.

Кондиционер не запускается: Многие сливные поддоны имеют поплавок.Если конденсат не стекает, поддон заполнится, поднимите поплавок и выключите кондиционер. Это как поплавок на осушителе.

Если ваш кондиционер не включается, даже если термостат требует переменного тока, это может быть проблемой. В нашем Руководстве по поиску и устранению неисправностей переменного тока обсуждается весь спектр потенциальных проблем, которые следует учитывать.

Утечки: Если область вокруг воздухообрабатывающего устройства или печи влажная, немедленно выключите систему. Не у всех кастрюль есть поплавок — иначе поплавок может выйти из строя.

Как прочистить сливную линию или сливной поддон

Есть два проверенных подхода к очистке сливной линии. Они объясняют, как прочистить дренажную линию переменного тока на чердаке, в подвале, в гараже или там, где находится ваш кондиционер или печь.

Вручную — лучше всего подходит для забитой посуды
Использование пылесоса и шланга — лучше всего для забитой линии

Совет для профессионалов: Мы рекомендуем использовать оба метода, чтобы полностью устранить проблему. Первый обращается к кастрюле. Второй очищает дренажную линию, выходящую из вашего дома.

Очистите забитый дренажный поддон вручную

Первый шаг — найти дренажный поддон. Он находится под внутренним змеевиком в воздухообрабатывающем устройстве, печи или в собственном небольшом шкафу, прикрепленном к воздухообрабатывающему устройству. Как видно из этого рисунка, он также может быть в пленуме.

Поддон находится под змеевиком испарителя.

Теперь выполните следующие действия, чтобы очистить сливную линию и поддон.

Очистите поддон. Если он наполнен водой, удалите воду полотенцем или профессиональным пылесосом со снятым бумажным фильтром. Удалите весь осадок, который там найдете.
Найдите сливное отверстие. Используйте тонкую, но жесткую проволочную щетку, чтобы прочистить сливное отверстие до упора.

Полезный набор, подобный этому (ссылка на Amazon), включает в себя щетку, шнек, пластиковые змеи, которые отлично подходят для захвата и удаления засоров, и более длинную проволочную змею.Вы найдете множество применений для этих инструментов в доме, не только для прочистки дренажной линии переменного тока.

Инструменты можно использовать в двух других местах:

В линии конденсата, доступ к которой осуществляется через вентиляционный тройник, как показано на изображении, показывающем поддон для конденсата
В линии слива переменного тока на внешней стороне вашего дома — рядом с Конденсаторный блок переменного тока.

Продезинфицируйте поддон и слив. Смешайте 1 стакан отбеливателя и ½ стакана воды. Вылейте смесь в кастрюлю, чтобы продезинфицировать кастрюлю и слив, а также предотвратить засорение в будущем.

Для более экологичного подхода используйте 2 стакана неразбавленного белого уксуса вместо отбеливающей смеси.

Используйте сковороды , чтобы предотвратить повторение. Поместите 3 или 4 таблетки для обработки поддона для конденсата (ссылка Amazon). Их хватит примерно на месяц, а потом вам нужно будет добавить еще.

Прочистите дренажную линию переменного тока с помощью вакуума и шланга

Этот подход позволит прочистить дренажную линию от дренажного поддона до конца дренажа за пределами вашего дома.

Достаточно использовать только магазинный пылесос. Рассмотрите или попробуйте оба способа, чтобы увидеть, какой из них лучше всего подходит для вашей системы. Вакуумный подход лучше подходит для прочистки дренажной линии переменного тока на чердаке, так как протянуть там шланг сложно.

Найдите конец отвода конденсата снаружи.
Установите конец вакуума над линией конденсата, и используйте изоленту, чтобы создать надежное, герметичное соединение. Это может быть сложно, потому что длина дренажной линии составляет ¾ дюйма, а длина вакуумного шланга может составлять 2–4 дюйма в зависимости от модели.

Этот инструмент (ссылка amazon) подходит для большинства промышленных пылесосов вместо ленты и имеет 1-дюймовую сторону, которая плотно прилегает к внешнему диаметру отвода конденсата.

Включите магазинный пылесос примерно на 3 минуты. Не забудьте снять бумажный фильтр. Если он намокнет, то вскоре покроет плесень.

Этот метод показан в этом видео.

Если вам действительно нравятся проекты «сделай сам» и вы хотите найти лучшее долгосрочное решение проблемы засорения дренажной линии, тогда выполните следующую серию шагов, используя детали из ПВХ.

Подойдите к этому проекту с выключенным кондиционером.

Перережьте сливную линию. Добавьте запорный вентиль на стороне обработчика воздуха или печи. Переведите его в положение «Выкл.».
Добавьте тройник на противоположной стороне и вставьте фитинг садового шланга в верхнюю часть T.
Вверните в фитинг садового шланга переходник с «на ½» и вкрутите в переходник короткий резьбовой ниппель ½ » . Установите заглушку на трубу с резьбой. Это защитит и закроет леску, когда вы ее не чистите.
Смонтируйте детали всухую и, если вы знаете, что это правильно, используйте клей для ПВХ, чтобы скрепить их вместе. Не вклеивайте ниппель в фитинг садового шланга.
Еще раз проверьте, что клапан выключен. Снимите узел крышки — резьбовой ниппель и крышку — с фитинга садового шланга. Присоедините садовый шланг и включите его на несколько минут. Отключите шланг и отсоедините его.
Залейте смесь отбеливателя или белый уксус в линию перед тем, как закрыть колпачок.

Хотите наглядное пособие? Это видео демонстрирует этот метод и предлагает несколько дополнительных приемов.Нам нравится «необязательный, но необходимый» шаг!

Домашний горшок для крыльца со сливом — полное пошаговое руководство по созданию роскошного туалета для щенков

Самодельный горшок на крыльце со сливом может быть отличным решением для владельцев щенков, которые либо живут в квартире , либо хотят, чтобы их собака могла пользоваться туалетом на балконе наверху.

Супер большой САМОСЛИВНОЙ, легко моющийся горшок для крыльца своими руками.

Мы обучили нашего щенка лабрадуделя Макса заниматься своим делом на переносном искусственном грядке травы.Я даже установил собачью дверь на балконе нашего второго этажа, чтобы он мог пользоваться ванной, когда чувствует потребность.

Пластиковая трава и подносы хороши, но не идеальны.

У вас есть вручную мыть пластиковые поддоны и опорожнять поддон для сбора мочи ежедневно

плюс

Если щенок налетает на искусственную траву — иногда ему не хватает места, а часть отлетает в сторону. Это запуталось!

Нам нужно было лучшее решение для нашего горшка на балконе.

Наш идеальный горшок должен иметь

Гораздо больше места для горшка
Самодренажный раствор, который мы можем просто спустить из шланга
Нечто прочное
Возможность замены пластика / дерна, если он был поврежден

Я посмотрел на некоторые из имеющихся в продаже вариантов горшков для крыльца. Некоторые выглядели великолепно! Но большинство из них были либо довольно маленькими, , а лучшие были действительно * действительно * дорогими.

Мое решение? Я быстро набросал план и направился в строительный магазин!

За выходные я сделал этот самоосушивающийся туалет для собак.Это довольно роскошный и превосходно для миниатюрного лабрадуделя — но нашему щенку Максу НРАВИТСЯ!

См. Ниже список материалов , пошаговые инструкции по изготовлению и видео, показывающее, как мы сделали горшок для балкона на крыльце для нашего щенка!

Видео о горшке для крыльца со сливом, сделанном своими руками, сборка

Ознакомьтесь со всем процессом сборки нашего домашнего горшочка своими руками. Вы можете увидеть, как Макс тестирует его в конце!

Для миниатюрного лабрадуделя так много места, что даже у Goldendoodle или Bernedoodle стандартного размера не будет проблем с таким большим пространством

Горшок для крыльца своими руками со списком дренажных материалов

Сосна достаточной ширины для образования четырех стенок горшка
- Она должна быть соответствующей ширины (которая будет высотой), чтобы пластиковая плита из ПВХ имела достаточный уклон для правильного дренажа.
- Мы использовали 1.2 метра и 950 мм, так как это позволило создать идеальное пространство для нашей панели из ПВХ размером 1200 × 900
Пятно для окраски и защиты древесины (я использовал прочный лак на масляной основе)
Три деревянных планки 950 мм для поддержки стальной сетки
Лист ПВХ (1200 × 900)
Стальная решетка (можно использовать более прочную решетку для ограждений) также 1200 × 900
Футеровка для пруда (любой пластик в порядке, но лайнер для пруда очень прочный)
- Мягкая душевая лейка прекрасна — даже более толстый бетон накладки пластик в порядке.
Запасная древесина для поддержки листа ПВХ (не требует окрашивания или хорошего качества)
Кабельные стяжки
Astro Turf / Fake Grass
Шурупы для дерева
Гвозди (или пистолет для гвоздей)
Прочность древесины скобы
Труба (мы использовали 10 метров диаметром 25 мм)
Подходящая L-образная труба
Металлический зажим для трубы (тип, который можно затягивать или ослаблять отверткой)
Немного силикона для уплотнения сливной трубы
A специальное украшение, чтобы щенок (самец) писал во время писания (мы используем красного гнома!)

Инструменты, облегчающие жизнь

Пистолет для гвоздей
Циркулярная пила
Ударная дрель

Вы можете обойтись и более простыми инструментами, но это займет больше времени.

Пошаговое руководство по созданию горшочка для крыльца со сливом своими руками

Шаг первый: Определите планы и размеры

Этап второй: окраска и лак для незащищенной древесины

Шаг третий: соберите основу прямоугольника

Шаг четвертый: Отметьте место выхода слива и прорежьте его в

Шаг пятый: Вырезать места для опорных балок

Шаг шестой: Установка водопровода и канализации

Шаг седьмой: Установите угловой пластиковый лист ПВХ

Шаг восьмой: прикрепите пластиковую пленку

Шаг девятый: Обрезать и аккуратно обработать пленку

Шаг десятый: прикрепите опорные балки

Шаг одиннадцатый: Подготовьте траву и прикрепите к стальной решетке

Шаг двенадцатый: Последние штрихи!

Преимущества горшка на крыльце или балконе

Советы по приучению к горшку на крыльце

Как и при любом приучении к горшку, начните с запаха этой области.
Это означает, что соберите часть мочи вашей собаки и вытирайте ее искусственной травой, на которой вы хотите, чтобы ваш щенок пописал
Используйте только положительное подкрепление
Если у вас есть Команда туалета, используйте, если даже на крыльце горшок — и приготовьте лакомство для попытки пописать
Если щенок все-таки мочится рядом с горшком на крыльце, но не на нем, используйте ферментный очиститель для мочи, чтобы полностью удалить запах
Недостаточно просто вытереть мочу, собака все равно будет чувствовать запах остатков и снова пописать
Используйте средство для очистки мочи, чтобы полностью стереть запах

DIY Porch Potty FAQ

Можно ли использовать в этой сборке настоящую траву?
- Если вы использовали настоящую траву с этой сборкой, ее нужно было бы очень регулярно заменять
- В большинстве климатов я вижу ограниченное преимущество настоящей травы с этой сборкой
- Плюс простой и эффективный самодренаж может засориться или произойти по грязи или дерну
Может ли этот горшок для крыльца самостоятельно очистить себя?
- Ничто не уберет фекалии, но вы можете использовать таймер крана и разбрызгиватель, чтобы автоматизировать уборку этой сборки!
- Вы можете установить спринклер внутри, или вы также можете легко прикрепить всплывающие спринклеры к зданию.
- Я хотел, чтобы искусственную траву можно было легко заменить, поэтому в итоге я не использовал таймеры, которые мы должны использовать для установки системы.
Для собак какого размера это подойдет?
- Если вы проследите за сборкой здесь, вы получите очень большой горшок на крыльце. Подходит для всех стандартных и даже крупных собак. Однако у гигантских собак, таких как полноразмерный Bernedoodle, могут быть проблемы с пространством.

Руководство по проектированию термоформованных лотков на заказ. Общие конструктивные особенности

снижают стоимость упаковки и сокращают рабочее время.

УПАКОВКА

УПАКОВКА ВИДЕО

Функции штабелирования могут быть разработаны для обеспечения штабелирования лотков без нагрузки / без контакта с деталями. Это отличается от вложенности (см. Видео выше). Функции штабелирования и вложения могут быть спроектированы в одном и том же лотке для транспортировки, когда лотки пустые; и для частичной защиты. Крышки не требуются при надлежащих функциях штабеля, что снижает стоимость упаковки.

ЛЕГКОЕ ОБРАЩЕНИЕ С ДЕТАЛЯМИ С ПАЛЬЦЕВЫМИ КАНАВКАМИ

Лотки

могут быть спроектированы с зазором для пальцев или пинцетом для облегчения размещения и удаления деталей.Эти элементы формы или канавки могут быть отформованы в местах, где контакт деталей является предпочтительным.

УДОБНЫЙ УЧЕТ С НУМЕРАМИ ПОЛОЖЕНИЙ

Число полостей может быть четным, например 50 или 100, для облегчения подсчета. Номера могут быть отлиты для каждой полости для осмотра или других применений. Нанесение цифр не увеличивает стоимость единицы продукции и не требует дополнительных затрат на инструменты.

КОМПЛЕКТУЮЩИЕ ЛОТКИ ДЛЯ СТАНДАРТНЫХ ДЕТАЛЕЙ

Подносы комплектующие могут быть изготовлены для сборочных операций.Это может быть лоток с определенным количеством полостей или с полостями, размер которых соответствует размеру детали. Цвет лотка может контрастировать с деталями, что позволяет легко идентифицировать, если отсутствует деталь, необходимая для сборки. Эти комплекты могут быть подготовлены для станций сборки в условиях бережливого производства и помогают гарантировать, что при сборке не останется никаких предметов. Примером может служить лоток для медицинского устройства.

КРЫШКИ ПРЕДЛАГАЮТ ДОПОЛНИТЕЛЬНУЮ ЗАЩИТУ И ОСОБЕННОСТИ

НАЖМИТЕ фото для видео

Крышки

могут быть сконструированы так, чтобы соответствовать индивидуальному или стандартному лотку.Крышка может быть прозрачной для видимости или может иметь элементы формы, которые вписываются в полости и предотвращают перемещение и скачки полости в упаковке с очень мелкими деталями. Лоток может быть непрозрачным (черным или белым), чтобы детали были хорошо видны. Также возможно тиснение логотипа или веб-сайта на крышке.

АВТОМАТИЗАЦИЯ

Функции определения местоположения могут быть добавлены для помощи при размещении оптических или механических деталей робота. Элементы формы в лотке — лучшее место для размещения роботизированной полости по сравнению ссрез по периметру. Точность и согласованность контролирует инструмент с функциями формы.

ВЛОЖЕНИЕ

Nesting, когда он встроен в конструкцию лотков, снижает требования к пространству для транспортировки пустых лотков. Вложение отличается от штабелирования. Вложение — это когда лоток помещается внутрь другого лотка, когда он пустой; как пластиковые стаканчики. Укладка — это когда элементы встроены в лоток для штабелирования на определенной размерной высоте, когда на упакованную часть не приходится вес.

SNAPS

Посадка с трением, углубления и поднутрения могут использоваться для удержания детали или для закрепления крышки или крышки лотка. Кнопки, защелкивания по периметру или участки с небольшой подрезкой — наиболее распространенные методы.

ГРАВИРОВКА

Название компании, веб-сайт компании и номера деталей могут быть нанесены на лоток без дополнительных затрат на детали. На лотке можно формовать пронумерованные полости. Особые заметки можно вылепить в лоток.Такие примечания, как «Вернуться в… ..».

РАЗЪЕМНЫЕ УШКИ

Некоторые материалы прилипают друг к другу. Эта особенность конструкции позволяет легче разделять лотки; и обработка лотков операторами.

ЖИВАЯ ПЕТЛЯ

Это особенность пластиковых раскладушек, которая прикрепляет крышку к лотку. Часто защелкивающиеся элементы прилагаются к упаковке из ракушечника, или ракушка может быть запаяна при нагревании. Обычно это используется с розничной упаковкой.Дополнительная стоимость конструкции по сравнению с лотком и крышкой без петель или лотком для штабелирования.

ПЕЧАТЬ

Печать и контурная печать на упаковке для приложений большого объема. Этот процесс создает яркое трехмерное изображение непосредственно на сформированном тонком пластике. Основная сфера деятельности — розничная торговля и продукты питания. Обычно не используется для промышленной упаковки.

Как правильно установить поддон стиральной машины?

У меня есть прачечная на втором этаже, и когда она была реконструирована, подрядчик поставил сливную трубу, но не поддон.На данный момент у меня подключена стиральная машина, но она находится подальше от стены и водосточной трубы.

Я взял дренажный поддон только для того, чтобы обнаружить, что его форма и характеристики не способствуют хорошей установке, поэтому в итоге я купил его от Driptite. Я чувствую себя намного лучше с этим поддоном, потому что он будет лежать ровно независимо от того, где я просверливаю отверстие для сливной трубы.

Теперь вот моя проблема — я просто не знаю, как ее правильно установить. Сливная труба не совмещена с отверстием в полу, она расположена под углом, и я не знаю, как залатать участок вокруг трубы.Вот как это выглядит:

Я могу просверлить отверстие в сковороде в нужном месте, но как тогда мне действительно сделать хорошее уплотнение сковородой? К кастрюле прилагался фитинг из ПВХ, который не подходит по размеру для трубы, и я на самом деле не уверен, как они будут сочетаться. Вот что мне дали с кастрюлей:

Я предполагаю, что он должен входить в перевернутом виде, как показано на картинке, иначе уровень воды в поддоне должен был бы быть смехотворно высоким, прежде чем он будет стекать.Так что давайте просто представим, что фитинг действительно подходит к сливной трубе (сейчас это не так), и я переворачиваю его. Он все равно будет сидеть слишком высоко, потому что фитинг не войдет в пол, так как труба смещена по центру!

В этот момент я подумал, что мне нужно сделать следующее, чтобы завершить этот проект:

Залейте чем-нибудь дыру в полу. Если да, то что мне использовать? Может какой силиконовый герметик / конопатка? Есть ли какой-то особый вид, который мне следует использовать для пола? Это плохая идея?
Вырежьте отверстие в сливном поддоне в нужном месте.К сожалению, это единственный шаг, который кажется довольно простым. Я бы отрезал его как можно ближе к диаметру штуцера
Закупорите стык между трубой и дренажным поддоном. Единственное, что меня пугает (сильно), это то, что когда я вставляю стиральную машину, она, вероятно, немного сдвинется, и я ожидал бы большого риска порвать герметик и повредить уплотнение.

Может быть, есть другой способ справиться с этим?

Я мог бы попробовать подогреть (нагреть) трубу и немного согнуть ее, чтобы получилась более прямая, а затем найти фитинг, который действительно плотно прилегает к трубе.
Затем мне пришлось бы понемногу разрезать трубу до тех пор, пока винтовая часть фитинга не окажется заподлицо с полом
Вырежьте в сливном поддоне отверстие нужного диаметра, чтобы оно подходило к резьбовой части фитинга.
Надеть резиновую шайбу
Винт на гайке

После того, как все это напечатано, я уверен, что второй подход — это «правильный» способ сделать это, хотя немного о нагревании / изгибе ПВХ заставляет меня немного беспокоиться.

Кто-нибудь может предложить свои предложения и / или решения?

ОБНОВЛЕНИЕ — Я взял фитинг получше и прикрепил его к трубе, чтобы посмотреть, сколько нужно отрезать:

Дно под ключ составляет около 1.5 дюймов от пола, поэтому я предполагаю, что именно столько мне нужно будет отрезать. Если я сделаю это, дно кастрюли придется немного вздуть там, где находится фитинг, так как мне нужно будет поставить резиновую прокладку. кольцо под поддоном, так как пластиковая гайка не может полностью завинтить (резьба сужается). В итоге получается примерно 3/8 дюйма … Были ли у кого-нибудь проблемы с небольшим выпиранием сливных поддонов? Я предполагаю, что меня больше всего беспокоит то, что это означает, что вода будет иметь тенденцию стекать прочь от из слива … но пока я разрежу фитинг достаточно низко и он будет ниже кромки слива, со мной все будет в порядке.Может быть, было бы неплохо отрезать плоские поверхности под гаечный ключ и укоротить фитинг, чтобы его можно было установить еще ниже уровня пола?

Как установить зеленую крышу

Описание проекта

Навык

5 из 5 Жесткий Эта система должна быть установлена профессионалом

Стоимость

От 13 до 45 долларов за квадратный фут, установленный

Расчетное время

1 день для 6000 квадратных футов

Прочно спроектированная крыша, конечно, помогает защитить ваш дом от непогоды, но крыша, установленная над столовой Сары Джек и Скотта Харриса, делает это и многое другое.Посаженный сотнями низкорослых суккулентов, небольшая пристройка с плоской крышей колониального возрождения 1925 года помогает замедлить и отфильтровать сток дождевой воды. Зеленые крыши жилых домов, подобные их, защищают естественные водотоки от масляных остатков улиц, уменьшая вероятность того, что муниципальные системы ливневой канализации переполнятся. Кроме того, он поддерживает температуру в помещении под ним зимой и на 6-8 градусов прохладнее летом, тем самым снижая затраты на коммунальные услуги. 140 квадратных футов насаждений также помогают поглощать загрязнители воздуха, и — при цене от 13 до 45 долларов за квадратный фут установлен — они должны прослужить примерно в два раза дольше, чем обычная крыша.По всем этим причинам семейная пара из Тинек, штат Нью-Джерси, с радостью решила заняться улучшением своего дома с учетом экологических требований. Но они также ценят его эстетическую привлекательность. «Крыша выглядит такой живой и красочной», — говорит Сара. «Это определенно улучшило наш обзор».

Выбранная ими модульная система LiveRoof типична для жилых домов и состоит из пластиковых лотков, заполненных беспочвенной технологической средой для выращивания, и полностью зрелыми растениями очитка, которые могут выдерживать как наводнения, так и засуху. Лотки весом 40 фунтов каждый, тяжелые и предназначены для установки сертифицированным подрядчиком; Компания R&S Landscaping сделала здесь свою работу.Посмотрите, как эта крыша превратилась из голой в изобильную, плюс новейшие возможности для самостоятельной сборки жилых крыш.

Показано: Зимостойкие очитки наиболее популярны для зеленых крыш, потому что они хорошо растут в беспочвенной среде выращивания и устойчивы к засухе. Им просто нужна ежегодная обрезка и время от времени удобрения, чтобы выглядеть наилучшим образом. Домовладельцы могут выбрать из палитры подходящие растения. Sedum spurium «Триколор» — один из самых декоративных.

Шаг 1

Подготовить крышу

Фото Элисон Роза

Даже плоская крыша должна иметь небольшой уклон, чтобы вода текла в водосточные желоба; для установки на зеленой крыше этот шаг должен составлять не менее дюйма на фут пробега.Перед поднятием растений инженер-строитель должен проверить, может ли крыша выдержать вес сконструированной питательной среды и растений. При насыщении каждый лоток в этой системе добавляет до 30 фунтов нагрузки на квадратный фут, что может вызвать нагрузку на традиционную крышу, выдерживающую около 25 фунтов. Для этого проекта крыша была построена так, чтобы выдерживать добавленную нагрузку, а затем покрыта гидроизоляционной мембраной. Здесь установщик зеленой крыши Роб Гаффни добавляет второй слой резиновой кровельной мембраны в качестве корневого барьера, чтобы предотвратить повреждение крыши.

Профессиональный совет

«Попросите инженера-строителя рассказать вам, что вашей существующей крыше необходимо, чтобы выдержать вес зеленой крыши. Возможно, вам придется добавить больше балок, усилить существующие или добавить распорки».

— Tom Silva, This Old House генеральный подрядчик

Шаг 2

Добавить лотки для растений

Фото Элисон Роза

Черные полипропиленовые лотки размером 1 на 2 фута, посаженные четырьмя месяцами ранее и выращенные в питомнике, доставляются грузовиком, на 95 процентов покрытые растительностью.Они поставляются сложенными в стеллажи, завернутые в пластик, чтобы обеспечить безопасность при транспортировке. После разгрузки лотков пластик снимается, чтобы растения не перегревались; лотки перемещаются вилочным погрузчиком (в данном случае) или краном на крышу. Перед установкой лотков декоративная L-образная алюминиевая кромка временно утяжеляется по краю крыши, где она будет закрывать стороны лотков. Подносы весом 40 фунтов, начиная с угла и двигаясь справа налево, размещаются рядами на крыше и внутри кромки.Установщики начинают устанавливать лотки на самом нижнем конце крыши, продвигаясь вверх по скату крыши.

Шаг 3

Соедините лотки

Фото Элисон Роза

Благодаря модульной системе, подобной той, что здесь используется, любой поддон можно снять с крыши для обслуживания, не мешая другим. В этой системе пластиковые выступы на передней и правой сторонах перекрывают левую и заднюю стороны соседних лотков для устойчивости, создавая одеяло, которое устраняет швы и снижает колебания температуры.Ножки, встроенные в нижнюю часть поддонов, удерживают их на высоте ½ дюйма над поверхностью крыши, так что стоки могут легко стекать под ними к желобам.

Шаг 4

Обрезайте лотки по размеру

Фото Элисон Роза

Обычно лотки необходимо обрезать так, чтобы они помещались между последним заполненным лотком в ряду и кромкой. Установщик измеряет каждый наконечник, затем переносит свою отметку на полный лоток с помощью воскового карандаша.Поскольку лотки заполнены растущей средой из прочного заполнителя, для резки лотков используется газовая пила по бетону, оснащенная ножом для кирпичной кладки. Обрезанный конец упирается в последний полный лоток в ряду. Во время этой работы один установщик уложил ряды лотков, другой измерил концевые детали, а третий сделал надрезы на земле перед тем, как отправить концевые детали на несколько рядов на крышу.

Шаг 5

Элеватор для удаления грунта

Фото Элисон Роза

Каждый лоток снабжен полосой из белого пластика шириной 4 дюйма, называемой подъемником почвы, которая позволяет питательной среде подниматься на 1 дюйм над лотком.Наряду с изгибами, встроенными в стороны каждого лотка, дополнительная высота обеспечивает контакт почвы с почвой между лотками, так что вода, питательные вещества и полезные организмы могут перемещаться между лотками в поперечном направлении. Совместное использование доступной воды снижает вероятность появления сухих или чрезмерно влажных пятен. После того, как пара рядов лотков будет установлена, установщик выдвигает почвенный элеватор под углом, чтобы избежать удаления питательной среды. Это помогает кровле почти мгновенно смешиваться друг с другом и уменьшает воздушное пространство между поддонами, увеличивая коэффициент теплоизоляции системы.

Шаг 6

Установите последние модули

Фото Элисон Роза

Хотя посаженные очитки могут выдерживать некоторое пешеходное движение, лучший вариант установки — такой, при котором монтажники могут работать самостоятельно, не заходя слишком далеко по растениям. Затем с лестницы крепят окантовку к бокам модулей саморезами наружного качества.

Шаг 7

Колодец на воду

Фото Элисон Роза

После установки лотков их поливают для осаждения почвы.Растения с зелеными крышами, такие как эти очитки, обычно не требуют полива, если нет четырехнедельного периода сильной жары с количеством осадков менее 1 дюйма. Во время засухи субстрат может сморщиться, что сделает его уязвимым для сорняков. Сара и Скотт могут поливать эту крышу с помощью самоворачивающегося садового шланга, вставленного в смеситель для раковины на втором этаже. Затем ежегодная стрижка и случайное внесение удобрений, как показывает анализ почвы, — это все, что нужно, чтобы зеленая крыша оставалась здоровой и подстриженной.

Разное

как производят и что необходимо

Классификация водоотводных пластиковых лотков по нагрузке

Особенности установки пластиковых водоотводных лотков

Все эти рекомендации актуальны при обустройстве наружной системы ливневой канализации.

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением

Схема установки лотка у бордюра в зоне с неинтенсивным движением

Схема установки лотка у бордюра в зоне с интенсивным движением

Монтаж водоотводных лотков из пластика на придомовых территориях

Смотрите также по этой теме

Монтаж и правила установки пластиковых лотков

Установка пластиковых водоотводных лотков

Схемы монтажа лотков водоотводных пластиковых

Общие рекомендации по монтажу систем водоотвода от Стандартпарк

ПОВЕРХНОСТНЫЙ ВОДООТВОД

Схемы установки бетонных водоотводных лотков BetoMax

Установка лотков серии BetoMax Basic

Схемы стыковки и подрезки бетонных водоотводных лотков BetoMax Basic

Схемы установки бетонных водоотводных лотков BetoMax Basic

Установка лотков серии BetoMax Drive

Схемы установки бетонных водоотводных лотков BetoMax Drive

Схемы стыковки и подрезки бетонных водоотводных лотков BetoMax Drive

Установка лотков серии BetoMax Max

Схемы установки бетонных водоотводных лотков BetoMax Max

Схемы стыковки и подрезки бетонных водоотводных лотков BetoMax Max

Схемы установки пластиковых водоотводных лотков PolyMax

Установка лотков серии PolyMax Basic

Схемы установки пластиковых водоотводных лотков PolyMax Basic

Схемы стыковки и подрезки пластиковых водоотводных лотков PolyMax Basic

Установка лотков серии PolyMax Drive

Схемы установки пластиковых водоотводных лотков PolyMax Drive

Схемы стыковки и подрезки пластиковых водоотводных лотков PolyMax Drive

Установка лотков серии PolyMax Max

Схемы установки пластиковых водоотводных лотков PolyMax Max

Схемы установки полимербетонных водоотводных лотков CompoMax

Установка лотков серии CompoMax Basic

Схемы установки бетонных водоотводных лотков CompoMax Basic

Схемы стыковки и подрезки бетонных водоотводных лотков CompoMax Basic

Установка лотков серии CompoMax Drive

Схемы установки бетонных водоотводных лотков CompoMax Drive

Схемы стыковки и подрезки бетонных водоотводных лотков CompoMax Drive

Установка лотков серии CompoMax Max

Схемы установки бетонных водоотводных лотков CompoMax Max

Схемы стыковки и подрезки бетонных водоотводных лотков CompoMax Max

Установка лотков серии CompoMax MonoBlock

Схемы установки бетонных водоотводных лотков CompoMax MonoBlock

Схемы стыковки и подрезки бетонных водоотводных лотков CompoMax MonoBlock

ОЧИСТНЫЕ СООРУЖЕНИЯ И ЕМКОСТИ TM RAINPARK

МАТЕРИАЛЫ ДЛЯ БЛАГОУСТРОЙСТВА

Бордюры

Газонные решетки

Приствольные решетки

ОГРАЖДЕНИЯ

Водоотводные лотки пластиковые и бетонные с решеткой: установка, конструкция и монтаж

Типовая конструкция водоотводного лотка

Сортамент водоотводных лотков

Полимерные лотки

Лотки водоотводные бетонные с решеткой

Лотки водоотводные чугунные

Установка водоотводных лотков: основные правила

Линейный водоотвод из водоотводных лотков

устройство дренажных желобов для ливневой канализации, нержавеющий и композитный водосточный канал с решетками для отвода дождевой воды

Особенности и назначение

Устройство и виды

Пластиковые

Металлические

Железобетонные

Композитные

Полимербетонные

Характеристики

Критерии выбора

Расчёт сечения

Поверхностная система водоотвода

Составляющие

Инструменты для установки

Технология монтажа

Последовательность

Типы подключения

Была ли посудомоечная машина установлена самостоятельно?
