Под кабель: Как проложить кабель в земле – Кабель-каналы для электропроводки: размеры, цена, производители

Содержание

Как выбрать кабель-канал для электропроводки

При монтаже электропроводки возникает вопрос о способе прокладки кабелей. Есть два варианта — наружный и внутренний. У каждого из них есть свои преимущества и недостатки. В этой статье речь пойдёт о том как выбрать кабель-канал для электропроводки, его используют для того чтобы скрыть открыто проложенный кабель. Кстати, кроме электрических кабелей есть ещё и информационные: для ЛВС и интернета, телевизионные, телефонные и пр. Их также можно скрыть кабельным каналом.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

  1. По способу монтажа и расположения в пространстве.
  2. По материалу, из которого он изготовлен.
  3. По конструкции.
  4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

  • Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.Настенное крепление
  • Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.Напольный вариант исполнения
  • Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.Потолочный канал для проводки
  • Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.Электротехнический плинтус

По материалу, из которого он изготовлен, разделяют на множество типов:

  • ПВХ.
  • Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
  • Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

  • Гладкие. Сплошной гладкий корпус.
  • Перфорированные. Легче и дешевле обычных.
  • Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
  • Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

Гибкий кабель-канал

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

Цвета кабельных каналов

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Как выбрать размер кабель-канала

Некоторые «специалисты» советуют выбирать размер по принципу «лишь бы влезло». То есть размер канала должен быть таким, чтобы при наполнении его группой кабелей выполнялось основное требование — чтобы закрылась его крышка. Это в корне неверно.

Кабеля под действием электрического тока греются. Независимо от тока и сечения кабеля — выделение тепла происходит всегда, это описано законом Джоуля-Ленца, о котором, кстати, на сайте есть целая статья. Значит, кабеля должны остывать, а до этого они должны отдавать тепло окружающей среде. Если кабеля будут полностью заполнять пространство кабель-канала, то они будут отдавать тепло друг другу, тем самым ещё больше нагреваясь.

В ПУЭ написано, что при прокладке кабелей в трубе не рекомендуется её заполнять более чем на 40%. Мы считаем, что-то же правило разумно применять при выборе кабель-канала для проводки. Но делать коэффициент заполнения можно чуть большим – процентов до 50-60%, иначе вы просто не сможете сделать поворот при монтаже кабеля, либо короб на нем не закроется.

Правильное заполнение канала

То есть кабель канал нужно выбирать под сечение провода и их количество. Поэтому если вы собрались в одном коробе прокладывать два кабеля (например 3х2,5 для розетки и 3х1,5 для освещения), исходя из размеров кабелей, габариты кабель канала должны быть от 25х16. По такой логике считать и для большего количества кабелей разных сечений.

Таблица заполнения кабель-канала, которая поможет подобрать подходящий размер по сечению кабеля (для увеличения нажмите на картинку):

Таблица заполнения кабель-канала

Напоследок рекомендуем просмотреть полезное видео по теме:

Подведя итог хотелось бы отметить. Чтобы правильно выбрать кабель-канал для электропроводки, в первую очередь нужно определиться с его типом по способу монтажа и расположению в пространстве, далее — с требуемым размером, а только потом с внешним видом и цветом. Не забывайте о необходимых размерах короба под кабель, иначе провода будут греться, а в случае ремонта проводки вам будет сложно найти нужный кабель, если их слишком много в малом объеме канала.

Наверняка вы не знаете:

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Содержание статьи

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный - одну

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее. Если есть больше растения, их надо обходить

    Если есть больше растения, их надо обходить

  • Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
  • Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
  • Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
  • Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры. Кабель в траншею укладывают волнами, на песчаной подушке

    Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

  • Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
  • Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
  • После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
  • Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
  • Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения. Сигнальная лента предупредит при возможных земельных работах

    Сигнальная лента предупредит при возможных земельных работах

  • После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю через несколько лет

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземого силового кабеля через фундамент

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

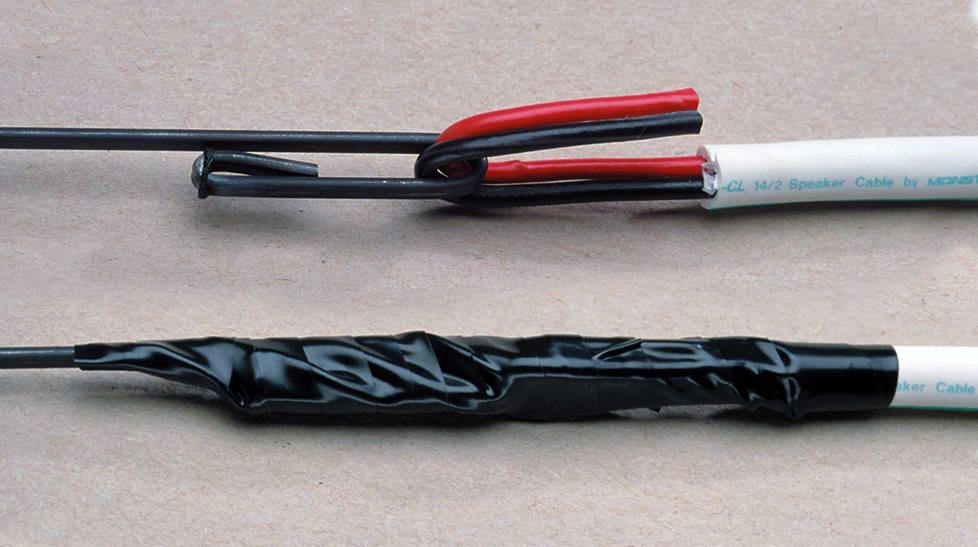

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Что такое кабель канал

Что такое кабель-канал в электрике знают далеко не все и в этом нет ничего удивительного и уж тем более постыдного. Так, например, не каждый профессиональный электрик быстро найдёт на кухне шумовку, хотя каждая домохозяйка сходу укажет этот инструмент.

Как вы поняли в статье пойдёт речь о кабель-каналах: что это такое, для чего и в каких случаях они используются, какие бывают.

Если вы вдруг столкнулись термином «кабель-канал», например, строители предлагают его установить – и вы не знаете, что это, и судорожно набирайте в поисковике мобильного телефона «кабель канал что это» — тогда эта статья для вас.



Кабель-канал – это электротехническое изделие, представляющее собой короб, внутри которого прокладываются провода и кабели.

Чаще всего кабель-каналы разборные и состоят из п-образного лотка — основания и съемной крышки.

Кабель-канал это



Основные функции: декоративная и защитная



Использование кабель-канала позволяет без разрушений отделки, оперативно протянуть провода и кабели по стенам, потолку или полу. При этом такая электропроводка защищена от возможных механических повреждений, оставаясь мобильной и легко расширяемой системой. И самое главное, что чаще всего привлекает потребителей, относительно невысокая стоимость реализации такой схемы монтажа проводки.


Принцип монтажа


Напомню, кабель-каналы состоят из п-образного основания, и крышки к нему.

Кабель-канал состоит

При установке, основание крепится на поверхности стен, потолка или пола. Способ фиксации может быть абсолютно разным и зависит от типа основания и наполнения самого кабель-канала.

Так, например, если в канале прокладывается силовой питающий кабель с жесткими медными моножилами, по бетонной стене – надежнее всего крепить основание на дюбели.

Если же питание до светодиодной лампы, гибким кабелем небольшого сечения, по зеркалу, для фиксации лучше всего использовать двухсторонний скотч или клей.

После того, как основание установлено, в него укладываются все необходимые провода и кабели, затем закрывается крышка.

крепление кабель-каналов

Как видите, в монтаже кабель-канала нет ничего сложного, при всем их многообразии. Сейчас, в продаже доступны абсолютно разные модели, от самых простых и недорогих, до профессиональных систем, предназначенных для быстрого полноценного монтажа всей электропроводки в помещениях.

При этом потребности рынка вынуждают производителей выпускать всё больше новых интересных решений, разной формы, цвета и предназначения. Для разных условий эксплуатации и требований, кабель-каналы могут различаться не только формой, но и материалом изготовления, выпускаться из разных видов пластиков или металлов.



Самые популярные типы кабель-каналов



Ниже я коротко расскажу о самых распространенных типах кабель-каналов, которые применяются в повседневной жизни:

Стандартные кабель-каналы



стандартный кабель канал

Это чаще всего используемые в быту кабельные коробка, выполненные из ПВХ пластика. Обычно они имеют квадратный или прямоугольный профиль. Цвет чаще белый, но есть модели других цветов и оттенков и даже выполненные с различными узорами и рисунками, например «под дерево».

Это самый недорогой и наиболее распространенный вариант, наверняка вы не раз его встречали раньше.



Парапетные короба



Парапетный кабель-канал

Это уже не просто кабель-каналы – это целая кабеленесущая система. Она включает в себя как сами кабель-каналы, так и различные соединительные детали, торцевые заглушки и даже электроустановочные изделия – розетки, выключатели, переключатели и т.д., монтируемые в них.

Как вы понимаете такая система кабель-каналов позволяет полностью смонтировать безопасную электропроводку в помещении. Она используется в офисах, административных помещениях, магазинах и на производстве.

В предыдущих статьях я уже рассматривал такой тип кабель-каналов и рассказывал о том, как в них устанавливаются розетки и выключатели, на примере парапетных коробов DKC.



Напольные кабель-каналы



напольный кабель-канал

Отдельная разновидность кабель-каналов – напольные. Их главная задача, защитить кабели и провода, прокладываемые по полу. Именно поэтому, они должны быть максимально крепкими и надежными, т.к. по ним могут ходить люди, а в некоторых случаях и ездить автотранспорт. Препятствий для перемещения они так же создавать не должны. Пример такого кабель-канала вы можете видеть на изображении ниже:


Плинтусы кабель-каналы



кабель-канал в плинтусе


Практически все современные пластиковые плинтусы, также являются кабель-каналами. Они есть практически в каждой квартире и позволяют прокладывать проводку вдоль стен. Порой это очень сильно выручает, например, если вы забыли прокинуть витую пару для подключения роутера или коаксиальный тв-кабель до телевизора.



Угловые кабель-каналы



угловой кабель-канал

Модели угловых кабель-каналов позволяют выполнять электропроводку, не только вдоль пола, как плинтусовые, но и подниматься вертикально по углам или вдоль потолков.
Теперь, я думаю, вы понимаете, что такое кабель-каналы и даже знаете самые распространенные модели из них, но далеко не все из существующих. Еще есть стальные вандалоустойчивые, гибкие, прозрачные, светотехнические и множество других, более узкоспециализированных.

Знайте, кабель-канал — это альтернатива правильной, скрытой электропроводке. Его использование значительно облегчит и удешевит монтаж, но не сделает электропроводку настолько же безопасной или эстетичной, как встраиваемая.

Чаще всего кабель-каналы делают, с целью существенно сэкономить на общих трудозатратах, снизить стоимость инсталляции и сократить время монтажа.
Справедливости ради, стоит сказать, что порой, это единственный способ организовать безопасную и достаточно надежную электропроводку в помещении. Поэтому лучше знать что такое кабель канал и зачем он нужен. Эта инормация вам наверняка в будущем пригодится.

Кабель под землей или по воздуху: как лучше и надёжнее

Каждый человек, задумавший строительство частного дома, бани, гаража и других бытовых построек, еще на этапе планирования сталкивается с необходимостью электрификации помещений. Главный вопрос, на который предстоит ответить хозяину, как правильно протянуть кабель в земле или по воздуху, что будет дешевле и практичнее. Желание сэкономить и получить качественный результат собственной работы присуще каждому. Также в зависимости от способа монтажа, для наружной прокладки потребуется определенная марка кабеля. Такие незначительные на первый взгляд нюансы несут за собой некоторые расходы, которые в конечном итоге складываются в немалую сумму, способную ударить по семейному бюджету.

Варианты монтажа наружной проводки

Кабель подводят к зданиям двумя способами:

  • В земле. Такой метод позволяет исключить множество проблем, связанных с внешними факторами, такими как ультрафиолетовые лучи солнца, чрезмерный перегрев оплетки, дождь, град, ветер. На какой глубине его тянуть, решает хозяин для себя сам, если делает на своем участке на даче. Но есть правила и стандарты, которые рекомендуют заглублять магистраль до глубины промерзания. Это эффективный способ, но самый затратный в плане денег и вложенного труда. Он требует рытья траншеи, куда кабель в дальнейшем укладывается в ПНД трубе. Если размер кабеля небольшой, то даже достаточно протянуть его в гофре или металлической трубе, используемой для водопровода.
  • По воздуху. Для наружной проводки таким методом требуется кабель с защитной оплеткой, способной противостоять неблагоприятному воздействию окружающей среды. Это быстрый и не затратный вариант для подвода электрической энергии к дому по воздуху. Однако следует учитывать, что чем дальше объект подключения, тем больше потребуется устанавливать опор. Такой кабель подвешивают на столбы. Основную опасность для провода представляют сильные ветра и ультрафиолетовые лучи. Солнечное воздействие сказывается на качестве внешней изоляции. Она становится хрупкой и теряет пластичность.

Переход с воздушной линии на подземный ввод

В помещение кабель заводят либо открытым методом, либо скрытным. При открытой проводке, это может быть бронированный кабель или скрытый в гофре, ПВХ трубе, если прокладка ведется в штробе каменной стены. Внешняя открытая прокладка предполагает использование кабель-каналов из металла или пластика. Последний способ нарушает внешний облик фасада, это единственный его недостаток. Преимуществом поверхностной прокладки кабеля является дешевизна, простота монтажа и легкость обслуживания.

Если в виду непредвиденных обстоятельств произойдет расплавление изоляции, или обрыв жил, то кабель всегда находится в доступном месте. Его легко заменить и отремонтировать. Однако такой способ хорош для уличной прокладки, когда силовой кабель уже подведен к дому, например, к распределительному щиту многоквартирного дома.

Для установки наружного освещения на столбах, в том числе протяжку кабеля от дома к сараю, к гаражу, к бане часто выполняют в земле. Такой способ позволяет исключить случайные обрывы электросети. Кабель потребуется дополнительно изолировать как от влаги в твердой трубе, так и от механических повреждений, вызванных движением грунта и ремонтными работами. Проводка в земле имеет длительный срок эксплуатации.

Кабель под землей в защитной ПНД-гофротрубе

Подземная проводка должна быть отображена на плане, чтобы исключить случайное повреждение, разрыв во время хозяйственных работ по дому. Спустя годы схема постепенно забывается, поэтому точное место, где проложен кабель в земле необходимо отметить столбиком.

Подробнее о том как проложить кабель под землёй вы можете почитать в этой статье — https://samelectrik.ru/kak-pravilno-prolozhit-kabel-pod-zemlej-prakticheskie-sovety.html

Кабель в траншее

Если он закопан глубоко, то плуг, фрезы и лопата до него не достанут, но в случае перепланировки участка, придется его искать в любом случае, чтобы перенести на новое место.

Марки кабеля для уличной прокладки

Перед тем как приступить к электрификации помещения, необходимо рассчитать какое минимальное сечение потребуется для подачи напряжения потребителям здания, где и как следует прокладывать (в земле или по воздуху и на какой глубине). Этот аспект очень важен, так как поможет избежать проблем с обрывами и неполадками, а также облегчит обслуживание и эксплуатацию. Если к объекту подается вода, то нужно определить расстояние до водопровода. Рядом с ним часто скапливается влага, которая может закоротить цепь в случае порчи изоляции.

Кабель СИП

Составив план и сделав обозначение на топоплане, на следующем этапе необходимо определиться с выбором самого кабеля. Всего существует несколько марок:

  • Самонесущий провод с изоляцией (СИП). Он предназначен для внешней проводки по воздуху. Алюминиевые жилы закрывает полимерная изоляция. Она стойкая к ультрафиолетовым лучам, поэтому не требует дополнительной защиты.
  • Кабель ВВГнг-LS и его модификации являются универсальными средствами для уличного монтажа электросети. Он имеет несколько жил, выполненных из голой меди или алюминия. Они имеют свою оболочку, и помещены в общую пластиковую изоляцию. Литера «В» в индексах аббревиатуры означают виниловое покрытие, а «Г» указывают на отсутствие внешней брони жил, то есть они голые. Дополнительная буква «А» вначале маркировки показывает, что жилы выполнены из алюминия. Такие провода подходят для монтажа как по воздуху, так и в земле. Однако для них потребуется дополнительная защита в виде гофры стойкой к ультрафиолету, металлической или ПНД, ПВХ-трубы, или же любой другой прочной оболочки. Для обозначения защитных характеристик полимерной изоляции в маркировке присутствуют дополнительные символы. Строчные буквы «нг» показывают, что материал негорючий, LT и LS с низкой токсичностью и небольшим выделением дыма соответственно. При прокладке по воздуху кабель ВВГ закрепляют на тросе, так как он не выдержит механических нагрузок.
  • ВБбШв — бронированный кабель, его можно прокладывать в земле. под опоясывающей оболочкой у него две стальные ленты навитые вдоль кабеля. Они защитят от механических повреждений. Но такой вариант встречается реже, так как стоит дороже, но зато не нужно покупать трубу.

Кабель ВВГ

Также рекомендуем изучить этот вопрос в отдельной статье: https://samelectrik.ru/kabel-dlya-prokladki-na-ulice.html

Заключение

Прокладка электрического кабеля по воздуху является самым распространенным и экономичным вариантом электрификации помещения. Такой способ часто используют для подачи напряжения от столба к дому. Однако во дворе многие хозяева предпочитают тянуть кабель к хозяйственным постройкам в земле, так как воздушные линии требуют установку опор, которые забирают часть полезного пространства участка.

Напоследок рекомендуем посмотреть полезное видео по теме:

Теперь вы знаете, как лучше проводить кабель: под землей или по воздуху. Надеемся, предоставленная информация была для вас полезной и интересной!

Материалы по теме:

Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Провода для подсоединения розеток к электросетиПровода для подсоединения розеток к электросети

к содержанию ↑

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

  1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
  2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
  3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
  4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
  5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
  6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
  7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
  8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Кабель ВВГнг 2х6 для электропроводкиКабель ВВГнг 2х6 для электропроводки

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

к содержанию ↑

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

  1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
  2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
  3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Двухжильный провод в виниловой оболочкеДвухжильный провод в виниловой оболочке

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

к содержанию ↑

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановки Средняя потребляемая мощность, Вт
Тостер 800 – 1200
Кофеварка 1000
Электрический чайник 1200
Духовка, духовой шкаф 1200 – 2000
Электрическая плита 2500 – 3000
Холодильник 400 – 600
Микроволновая печь 1400 – 1800
Компьютер 500 – 550
Принтер 500
Телевизор 200 – 300
Утюг 1000 – 1700
Фен 1000 – 1200
Пылесос 1000 – 1600
Кондиционер 1500
Вентилятор 1000
Нагревательный бак 1500
Водяной насос 1000
Стиральная машина-автомат 2500
Осветительные приборы 2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Расчет диаметра электропроводкиРасчет диаметра электропроводкиМаксимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2 Ток, А При напряжении в 220 В При напряжении в 380 В
1,0 14 3,0 5,3
1,5 15 3,3 5,7
2,5 21 4,6 7,9
4,0 27 5,9 10,0
6,0 34 7,4 12,0
10,0 50 11,0 19,0
16,0 80 17,0 30,0
25,0 100 22,0 38,0
Открытая электропроводка
Сечение, мм2 Ток, А При напряжении в 220 В При напряжении в 380 В
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4
1,5 23 5,0 8,7
2,5 30 6,6 11,0
4,0 41 9,0 15,0
6,0 50 11,0 19,0
10,0 80 17,0 30,0
16,0 100 22,0 38,0
25,0 140 30,0 53,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

к содержанию ↑

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

Укладка кабеля для розеток в штробу Укладка кабеля для розеток в штробу

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Прокладка кабеля без гофры — 6 причин почему нельзя. На потолке, в стене, под штукатурку.

крепеж гофры, труб с помощью жестких скоб ХилтиКаждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:

  • нужна ли гофра на потолке
  • нужна ли гофра в стенах
  • и третий, самый главный, а можно ли прокладывать кабель вообще без гофры

Гофра в стенах

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается: что означает термин допускается по ПУЭ

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится: свод правил по прокладке кабеля без гофры

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода: правила разрешающие прокладку кабеля без гофры по потолку

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.пластиковый дюбель под кабельную стяжку

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Деформация стен

деформация стен и влияние на прокладку проводкиМногие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.большая трещина в стене дома

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.много картина на стене где сверлить под проводку

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.повесить картину на стену не повредив проводку

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.111_poisk

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.111-21

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

где возможно сменяемость проводки от потолка к розеткам при прокладке гофры

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.фигурная красивая прокладка кабеля в гофре по потолку

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).применение переносок

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители. 111_udlinit

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.следы от кабеля на стенах почему видно

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции. 111-50

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

  • об увеличении естественных утечек тока голого кабеля под штукатуркой
  • и про возможное влияние компонентов штукатурки на изоляцию

Гофра на потолке

крепеж гофры и кабелей из ленты на полу, потолкуСторонники прокладки эл.проводов по потолку без защиты приводят три довода:

  • монтаж кабеля на потолке без гофры допускается
  • экономит кучу денег
  • экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.прокладка кабеля без кофры по потолку в пучках можно или нет

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.таблица коэффициентов при прокладке кабелей в пучках

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.VN_uzo_rele

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.111-3xfaz

Наведенное напряжение

Наведенное напряжение это верный спутник проложенных пучками проводов. Оно может негативно сказаться на работе недорогих светодиодных ламп, вызвав подсвечивание, либо мерцание. 49

В этом случае неискушенному пользователю придется вызывать специалиста, чтобы разобраться с непонятным для него явлением. А за каждый вызов нужно платить.наведенное напряжение в розетке при прокладке кабелей в пучках

Хотя конечно можно попытаться глубоко вникнуть в проблему и разобраться самому. 111_morgaet

Поэтому один раз сэкономив на гофре у одного мастера, приготовьтесь платить в дальнейшем другим, либо тратиться на переделки и самостоятельную модернизацию.

Способ крепления

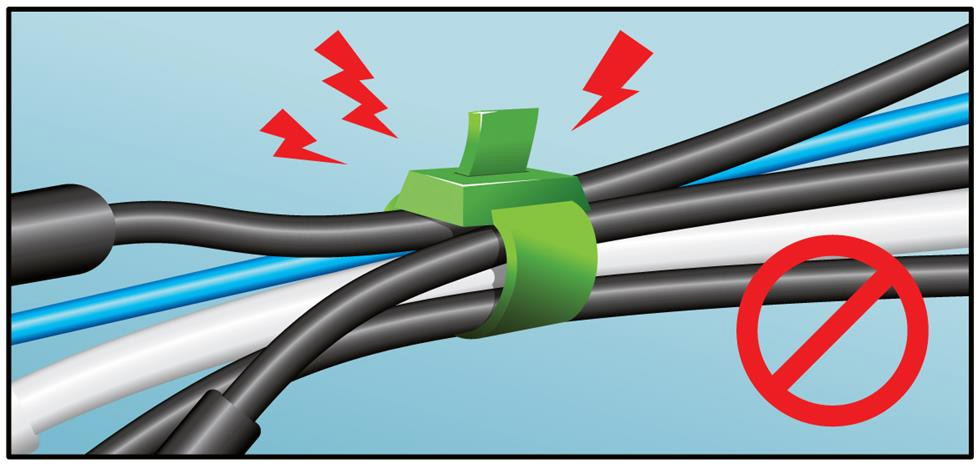

kb_stzПри прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.как повреждается изоляция кабеля стяжками при прокладке без гофры

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.держатель под кабель x-ekb

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом. 111_48

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.111

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

  • удобство крепежапластиковые клипсы под крепление гофры на стену

Присоединение и отсоединение трасс делается по щелчку.

  • уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)укладка кабеля в гофре по потолку
  • защита от внешних воздействий
  • сменяемость проводки
  • читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробкахзаведение кабеля в гофре в распаечную коробку
  • полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.прокладка кабеля в гофре по стенам

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.дефект и повреждение кабеля под штукатуркой

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.интерьер зала

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Статьи по теме

Прокладка кабеля домашней аудио видео системы в стенах

Прокладка кабеля домашней аудио видео системы в стенах

Как скрыть провода ваших колонок, телевизоров и других аудио / видео устройств

Это руководство поможет вам сэкономить деньги, выполнив самостоятельно несложные работы по прокладке проводки в стенах и потолке как на стадии законченного ремонта, так и на незавершенных объектах. Если вы решите нанять профессионалов, знания, которые вы получите от нас, помогут вам грамотно работать с вашим подрядчиком в процессе монтажных работ.

Можете ли вы сами провести монтаж в стене?

Если вы новичок в этой работе, попробуйте относительно небольшой проект, например, прямая прокладка проводов, идущих на тыловые колонки в вашем домашнем кинотеатре.

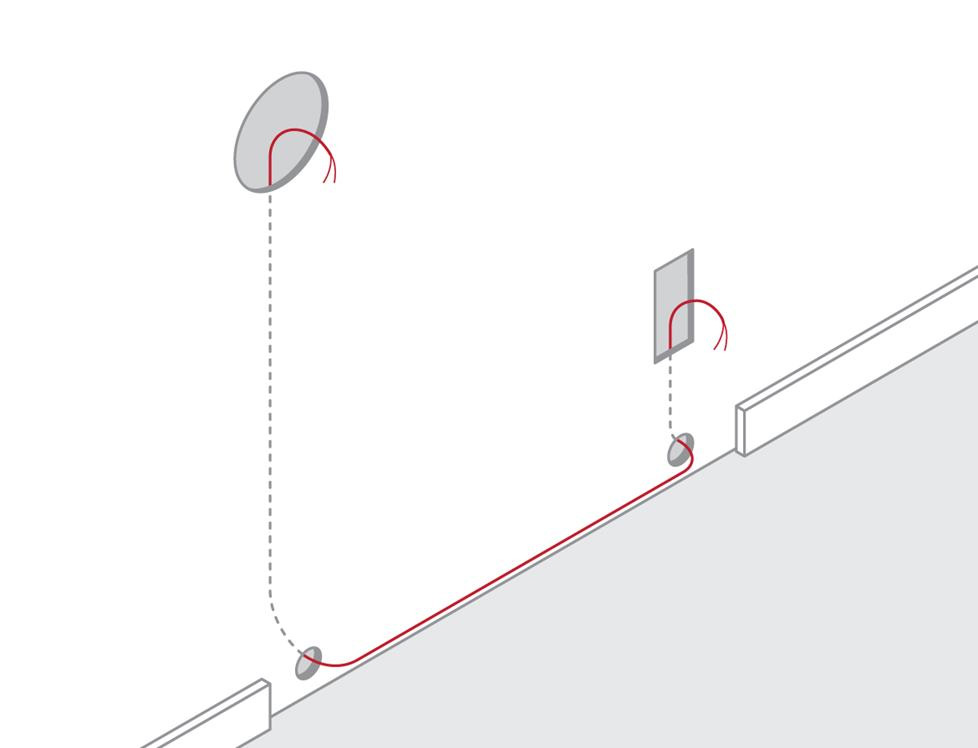

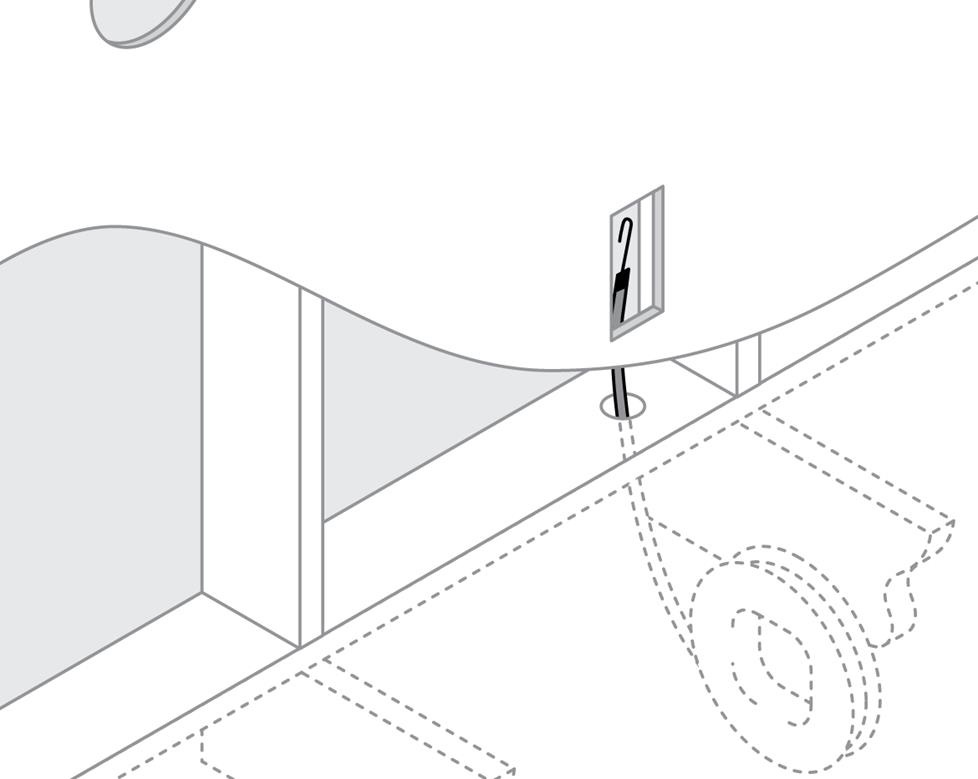

Простейшими сценариями для самостоятельного установщика являются те, в которых вы можете проложить провода на чердаке или подвале вашего дома. Используйте эти пространства как можно больше, даже если это потребует более длинных прогонов кабеля.

А может не надо?

Прежде чем начинать сверлить отверстия в гипсокартоне или штробить стены, рассмотрите современные беспроводные музыкальные решения. Существует множество беспроводных колонок, а также некоторые комбинации приемников и передатчиков, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет в этой области не было хорошего решения. Сейчас их несколько.

Запросите у нас план системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на дизайн системы в команду «Глобалаудио». Вы можете отправить нам планировку и фотографии своей комнаты, а затем пообщаться с нашим специалистом о своих целях. Вы получите план вашей будущей системы и ссылку на товары нашего сайта, которые необходимы для создания проекта.

  • Напоминаем, что вы всегда можете обратиться к нашим специалистам, которые с удовольствием сделают за вас всю работу описанную ниже.

Вещи, которые вам понадобятся

Всегда используйте провод, допущенный для установки в стены. Ищите акустический кабель с сертификатом CL2 или CL3 (CL2P или CL3P, если вы размещаете его в отопительных каналах). Вам понадобится кабель, рассчитанный на прямую укладку в грунт, если вы используете его для уличных динамиков.

Калибр акустического кабеля

Акустические кабели предназначенные для укладки в стены или грунт имеет специальное обозначение, которое указывает сечение и количество проводников.

  • 16/2 – Кабель 16-калибра с 2 проводниками
  • 14/4 — Кабель 14-калибра с 4-мя проводниками

Чем ниже значение калибра, тем толще провод. Для более длинных прогонов используйте более толстый провод 14 калибра.  Более толстая проволока обеспечивает меньшее сопротивление току. Толстый провод (12 или 14 калибра) рекомендуется для длинных проводов и мощных усилителей с низкоимпедансной акустикой (4 или 6 Ом). Для относительно коротких прогонов (менее 15 метров) и 8-омных колонок, провода 16-калибра обычно достаточно. Это экономически выгодно и с таким кабелем легко работать.

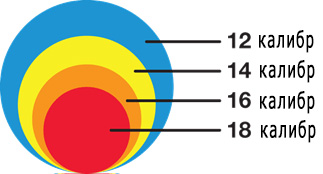

толщина проводов разного калибра

Относительная толщина проводов разного калибра. (не фактический размер)

Сколько кабеля нужно купить?

После того как вы нарисовали схему подключения, вам нужно выяснить, сколько кабеля вам понадобится. Попросите вашего дизайнера помочь в этом. Он может предоставить вам план на котором показано, что будет установлено в каждой комнате, включая все потолочные динамики, телевизоры, кронштейны и другие предметы, которые вы будете устанавливать.

Ваш дизайнер или прораб может посмотреть наш план с конфигурацией колонок и аппаратуры и дать вам полезную рекомендацию о том, сколько акустического кабеля нужно купить. Если вы планируете рассчитать кабельные трассы самостоятельно, подумайте, где должен пройти каждый кабель. Отметьте и измерьте каждую кабельную трассу. Подсказки:

  1. Предусмотрите дополнительную длину кабеля для соединений. Например, если вы намереваетесь установить потолочные громкоговорители самостоятельно, оставьте 1 метр дополнительного провода, чтобы вы могли легко установить и подключить потолочные динамики когда стоите на стремянке.
  2. Заложите дополнительно 10-15 процентов кабеля: ваш запланированный маршрут кабеля может быть изменен неожиданным препятствием. Чтобы чувствовать себя спокойно, купите как минимум на 10 процентов больше кабеля, чем считаете нужным.

толщина проводов разного калибра

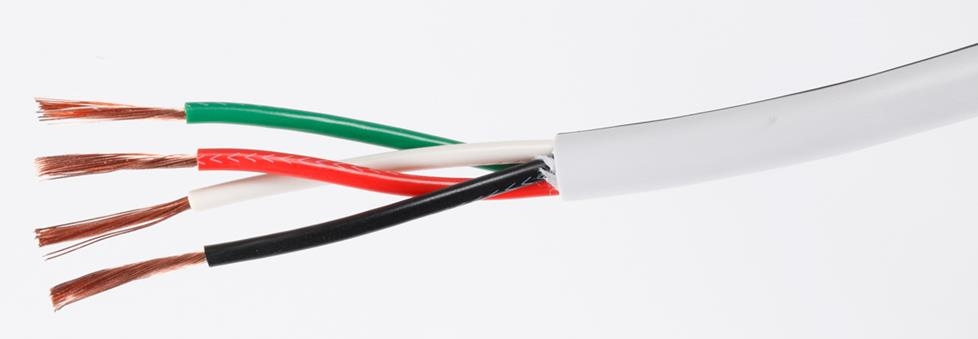

Зачем тянуть два кабеля, когда можно использовать один? Четырехжильный кабель имеет положительные и отрицательные провода для левого и правого громкоговорителей внутри одной оплетки. Такой кабель часто используется между усилителем и встроенным регулятором громкости или стереофоническим динамиком.

Аудио / видео кабели

Кабели HDMI из ближайшего сетевого магазина электроники не подходят для прокладки в стенах и потолке, поскольку не имеют соответствующей сертификации UL и CL2. Инсталляционные HDMI кабели с соответствующим сертификатом для укладки в стены не распространяют огонь выделяют мало дыма и не выделяют галогена при горении.

Для передачи цифрового сигнала на большие расстояния, есть специальные волоконно-оптические кабели HDMI.

толщина проводов разного калибра

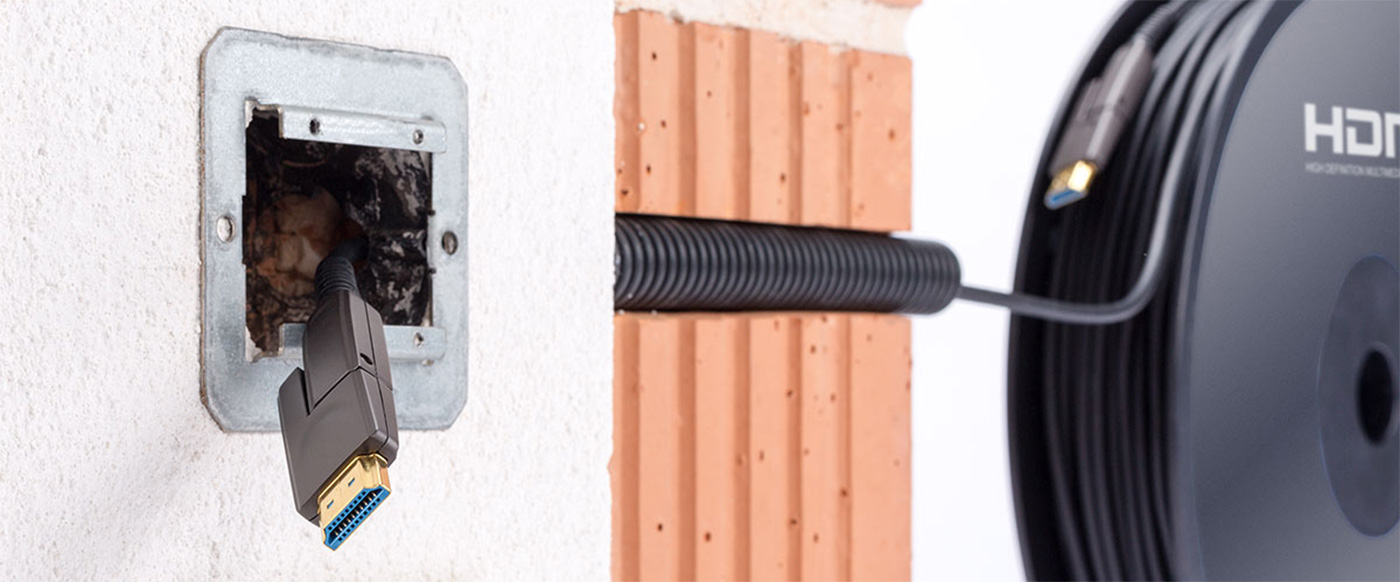

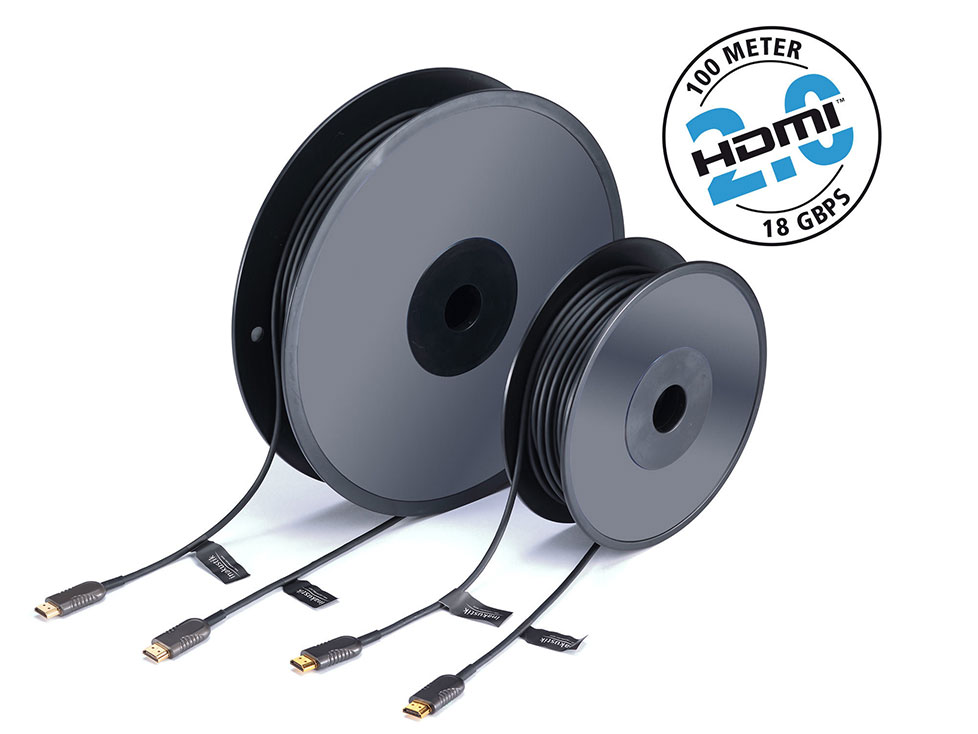

Волоконно-оптические кабели HDMI поддерживают устойчивый сигнал на длинных трассах, и они невосприимчивы к помехам.

Опыт показывает, что проблемы совместимости при установке компонентов HDMI возникают снова и снова. Причину этих проблем часто бывает трудно определить, так как отдельные компоненты и кабели в свою очередь обычно работают безупречно в других конфигурациях. Поэтому мы настоятельно рекомендуем протестировать всю цепочку сигналов, используя все запланированные компоненты, включая кабели, перед их установкой. Это особенно важно, когда используются длинные кабели и их необходимо установить в стены или за потолком.

толщина проводов разного калибра

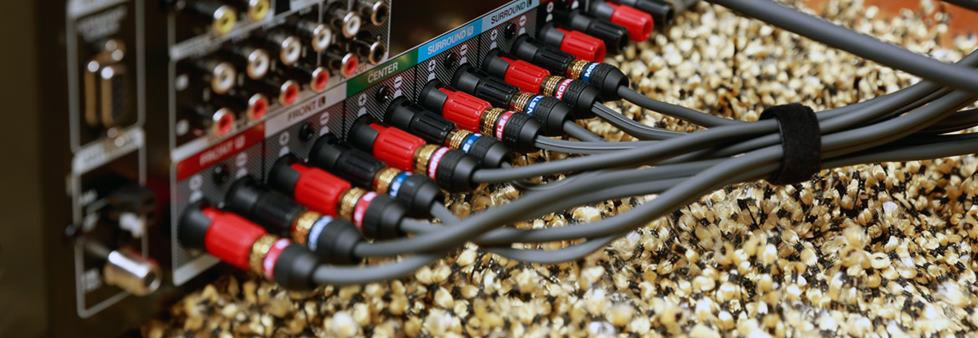

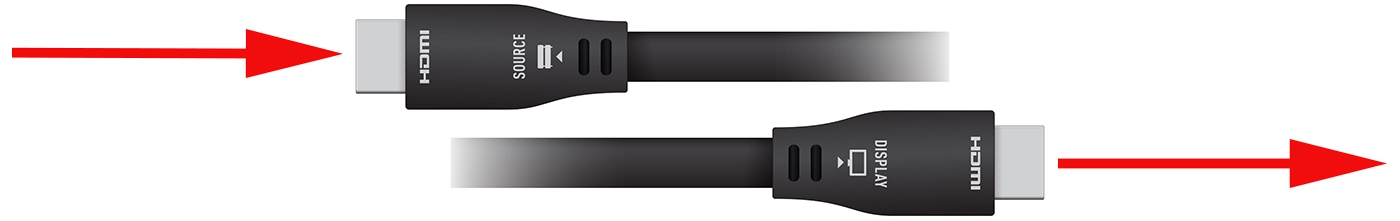

При установке кабелей также обратите внимание на то, должно ли соблюдаться направление подключения (Такие кабели будут промаркированы соответствующим образом, например стрелками или предупреждающими стикерами). Длинные кабели HDMI, длиной 7,5 м и более или оптоволоконные HDMI кабели имеют активные чипы и поэтому подключаются только в одном направлении. Кабели чувствительны! Они не должны быть согнуты, сжаты или растянуты, в этом случае они могут быть повреждены.

толщина проводов разного калибра

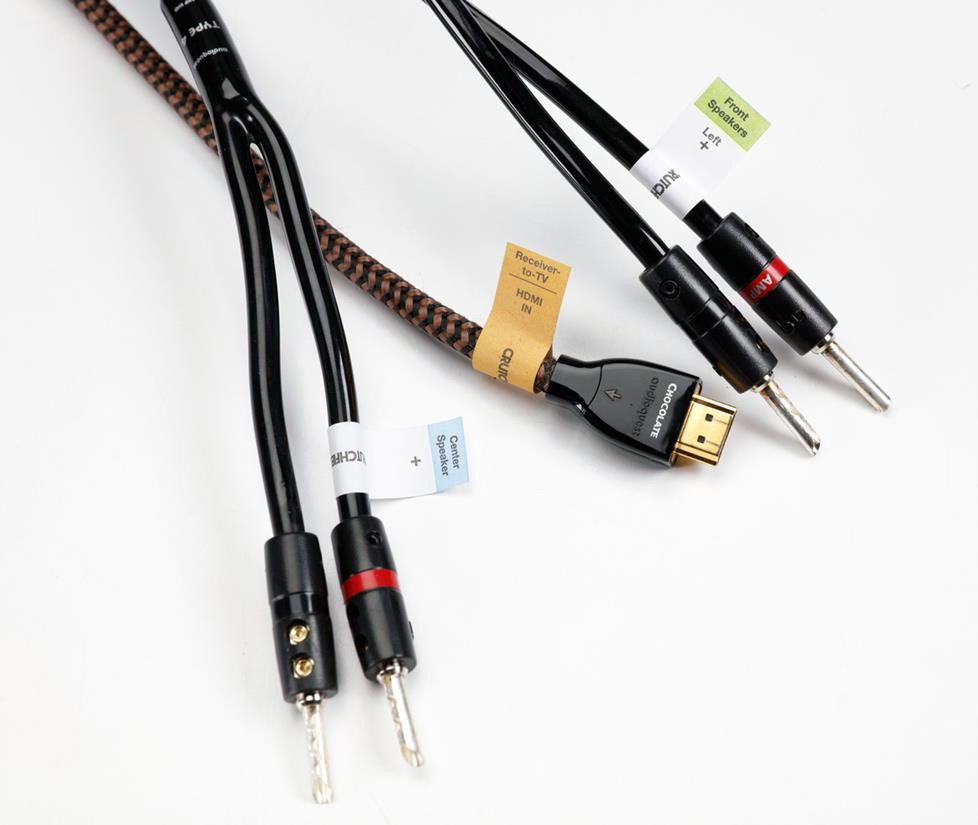

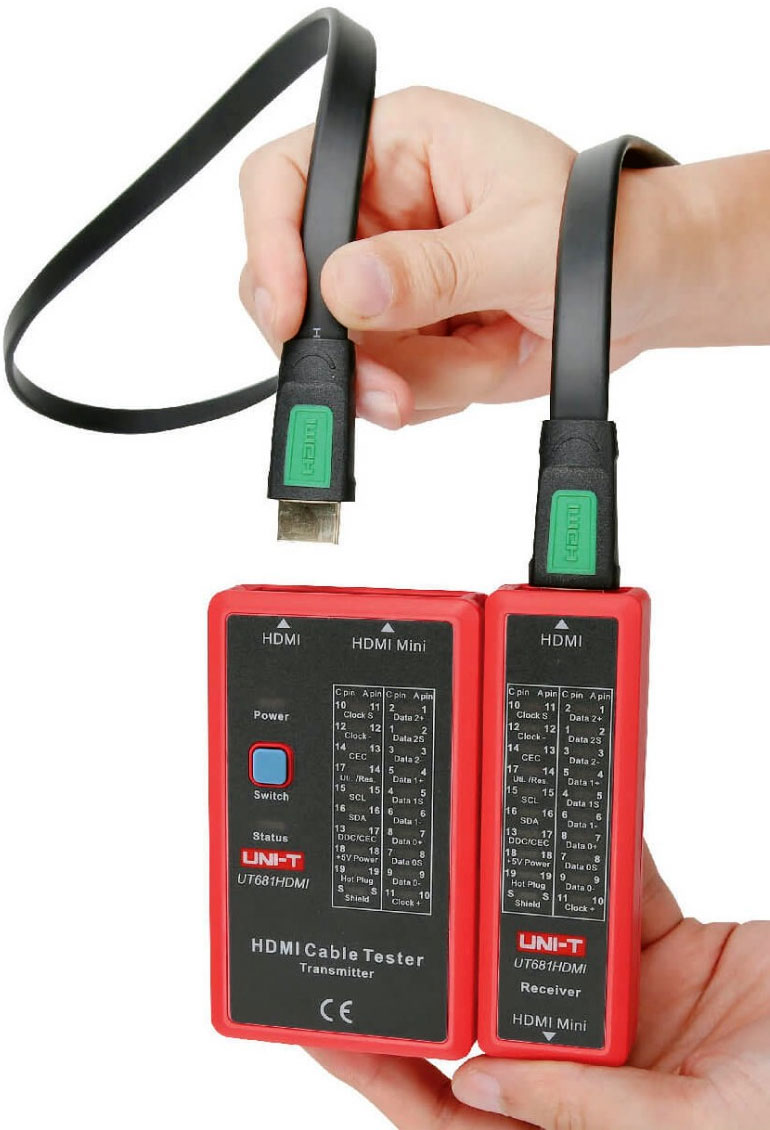

Сразу после того как вы проложили HDMI кабель в стене или потолке обязательно проверьте этот кабель при помощи тестера.

Акустические розетки и установочные короба

Наш специалист также может помочь вам определить, сколько и какие настенные акустические розетки и встроенные регуляторы громкости вам понадобятся. Вам также необходимы монтажные коробки под каждую акустическую или сабвуферную розетку и регулятор громкости.

толщина проводов разного калибра

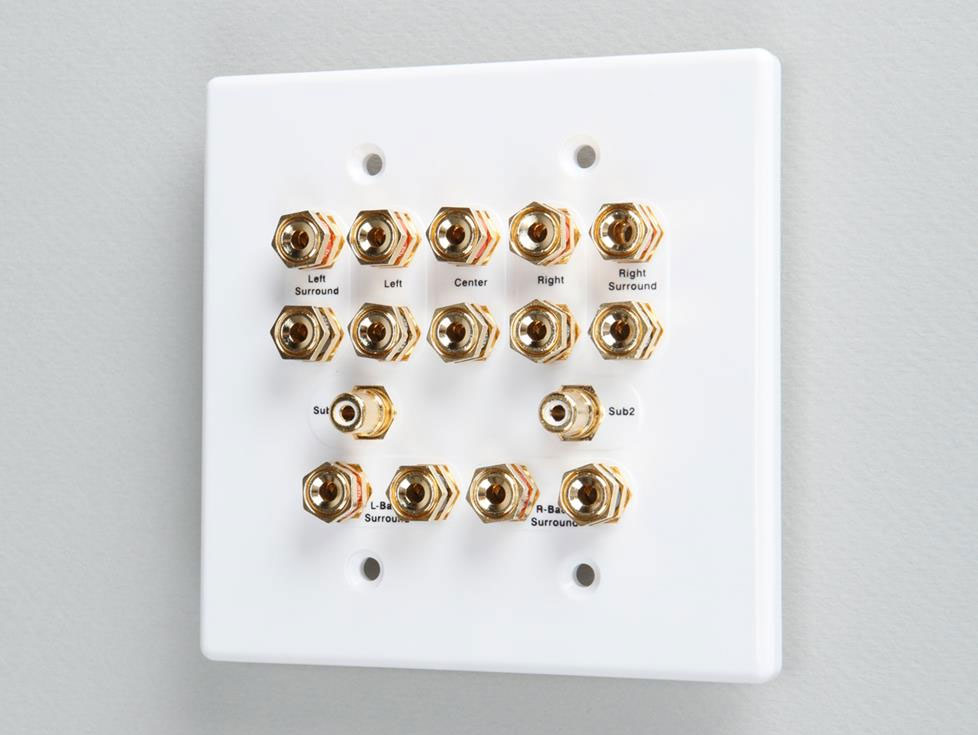

Эта розетка для домашнего кинотеатра включает разъемы для акустики и сабвуфера. К этой розетке подключается AV-ресивер.



толщина проводов разного калибра

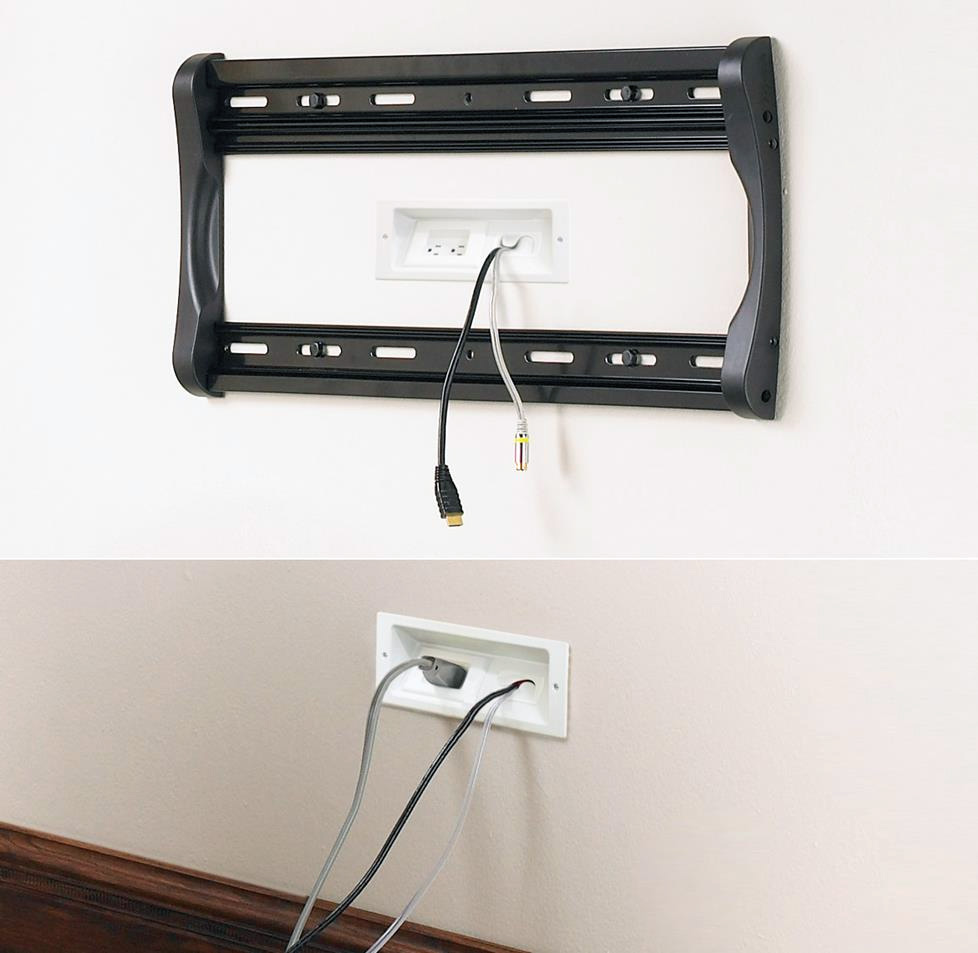

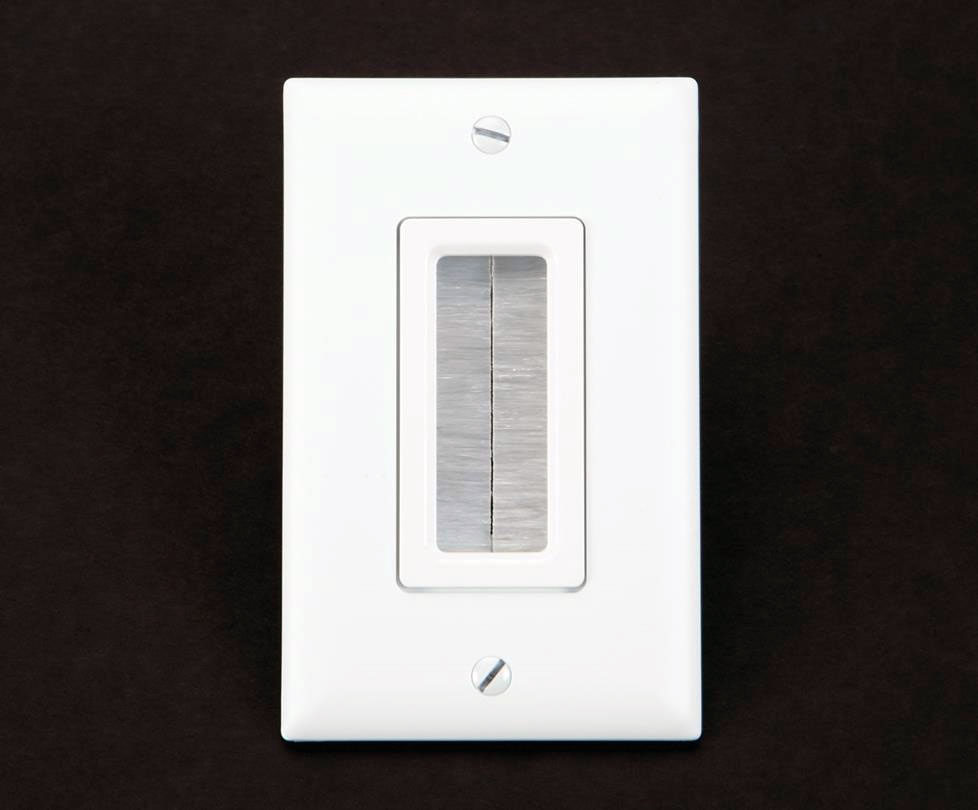

Эта универсальная настенная панель дает вам входную или выходную точку для любого типа кабеля.



толщина проводов разного калибра

Эти панели являются частью комплекта, который скрывает как сигнальные, так и силовые кабели для телевизора закрепленного на стене.

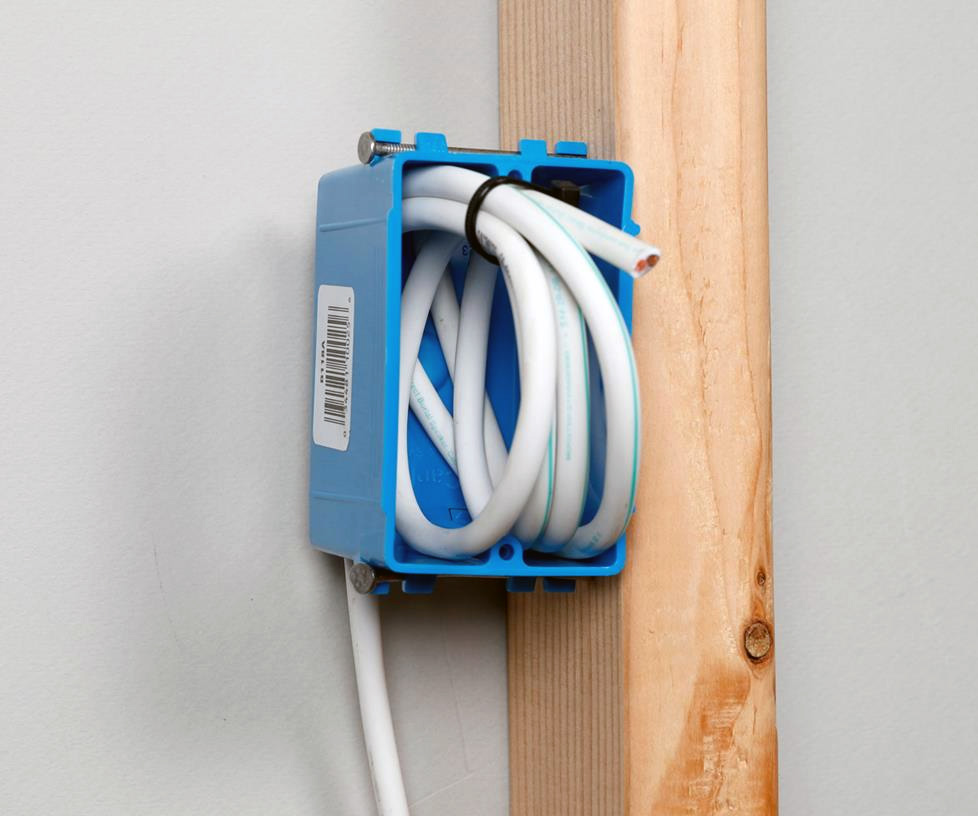

Монтажные коробки

Короба, используемые для установки наших регуляторов громкости, акустических розеток и других встроенных устройств, называются распределительными коробками или «J-box». Это американский стандарт и размер «US Gang», эти короба не совместимы с евророзетками. Выбирайте J-box, который достаточно глубок, чтобы соответствовать вашим встраиваемым устройствам (обычно 2-3 / 4 дюйма).

Установите розетки на одинаковой высоте с розетками переменного тока, для чистого, однородного внешнего вида. Встроенные элементы управления (регуляторы громкости, панели управления мультирум и т.д.) выглядят лучше всего, если они установлены на высоте переключателей освещения (обычно расположенных на расстоянии 1,5 метра от пола). Не соединяйте низковольтные установочные короба с коробами высоковольтных розеток и выключателей.

толщина проводов разного калибра

Маркировка проводов

Перед тем, как начать протягивать кабели или перед тем, как разрезать другой провод пометьте оба конца провода. Вы можете использовать специальные наклейки или просто изоленту и маркер.

толщина проводов разного калибра

Самоклеящиеся цветные этикетки обеспечивают четкую маркировку ваших аудио, видео и акустических кабелей.

Стяжки и ленты для кабеля

Провод нужно стягивать хомутами через каждые 1,5 метра, а начать с расстояния 30 см. от распределительной коробки. Используйте стяжки на липучке или пластиковые хомуты. Электрические скобы, используемые для обычной проводки переменного тока, могут повредить низковольтные кабели, если они слишком плотно прибиты.

толщина проводов разного калибра

Для стяжки кабелей в задней части ресивера вам может понадобиться многоразовая лента на липучке.

Посмотрите наше пошаговое руководство по настройке AV-ресивера для домашнего кинотеатра.

Стойки под аппаратуру

Если вы собираетесь скрывать свои динамики на потолках или в стенах, почему бы не скрыть компоненты? Мы предлагаем различные стойки под аппаратуру, предназначенные для установки в подсобном помещении или шкафу.

толщина проводов разного калибра

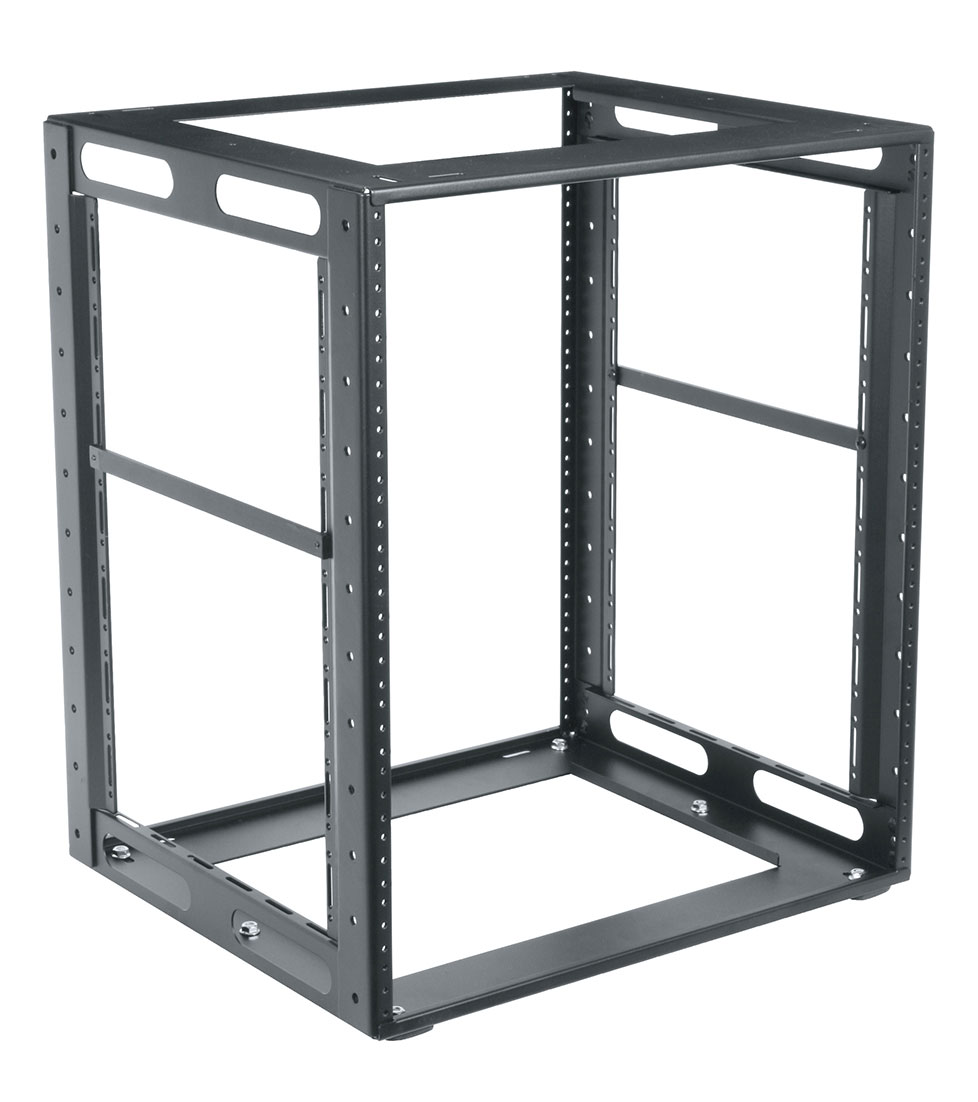

Открытые стойки Middle Atlantic можно закрепить на стене, установить на полу или встроить в мебель.



толщина проводов разного калибра

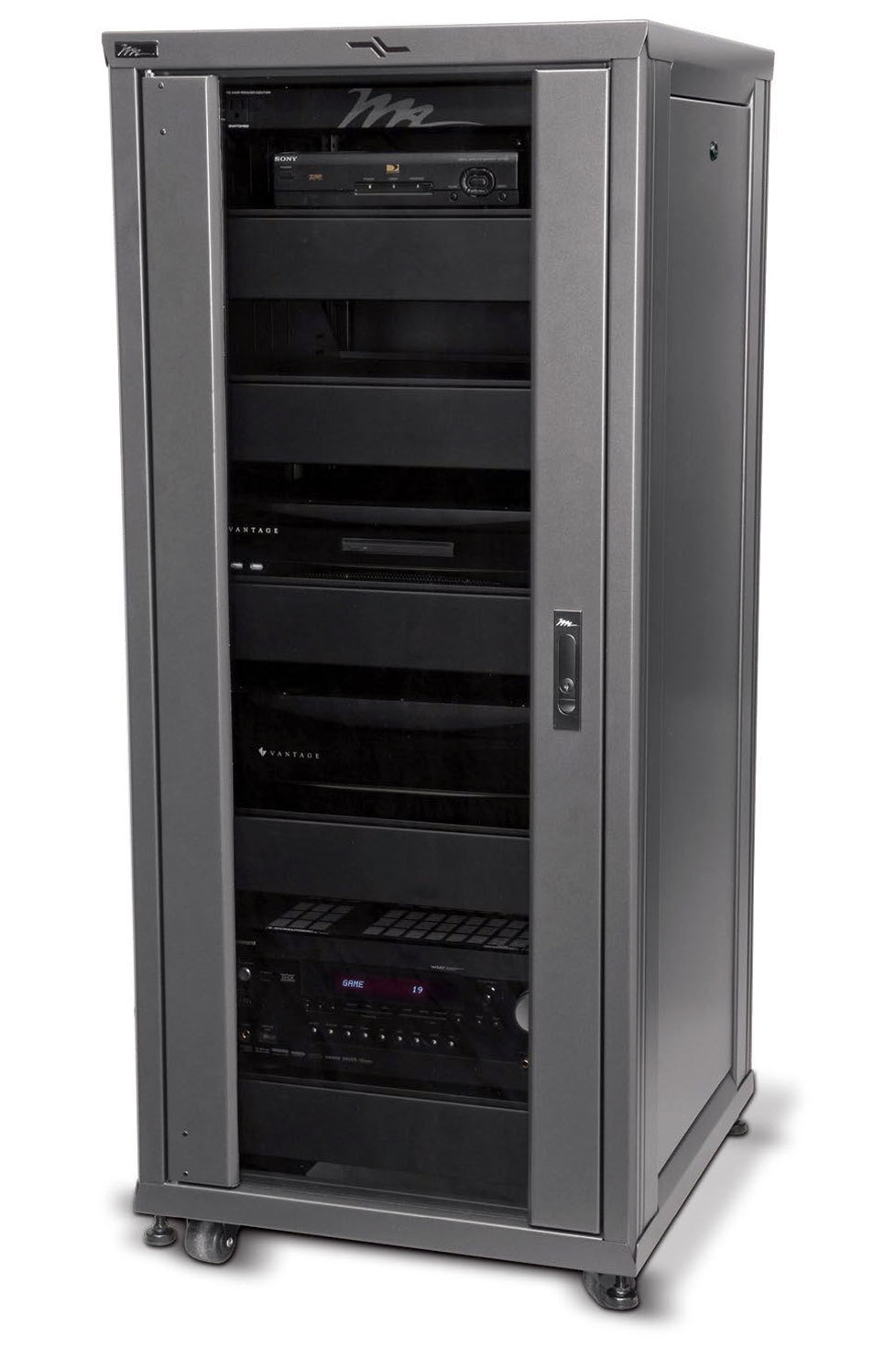

Закрытые стойки обычно оснащаются роликами, поэтому вы можете выкатывать их для удобного доступа к соединительным кабелям.

Инструменты

Щипцы для зачистки электропроводов / стриппер

Если вы устанавливаете сразу много динамиков вам понадобится хороший инструмент для зачистки кабеля.  Мы также предлагаем различные инструменты для опрессовки разъемов коаксиального и сетевого кабеля.

Самый элементарный способ снятия изоляции не требует ничего, кроме острого ножа. Однако снять внешнюю оплетку кабеля при помощи ножа не повредив при этом изоляцию проводников крайне затруднительно. Поэтому мы настоятельно рекомендуем вам использовать специальный инструмент «стриппер» для зачистки кабеля.

толщина проводов разного калибра

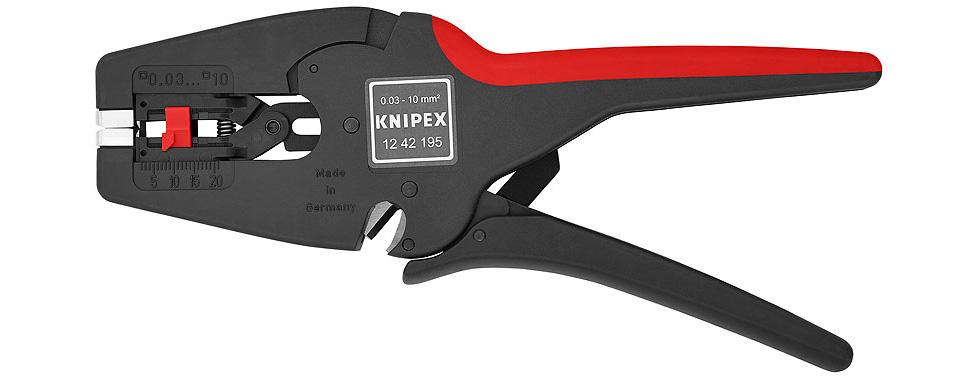

Этот инструмент самостоятельно адаптируется к диаметру провода, при этом не повреждая его. Им можно работать с медными и алюминиевыми кабелями.

Детектор скрытой проводки (Studfinder)

Перед тем, как начать установку в готовой комнате, вам понадобится хороший детектор скрытой проводки. Некоторые детекторы, как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами.

толщина проводов разного калибра

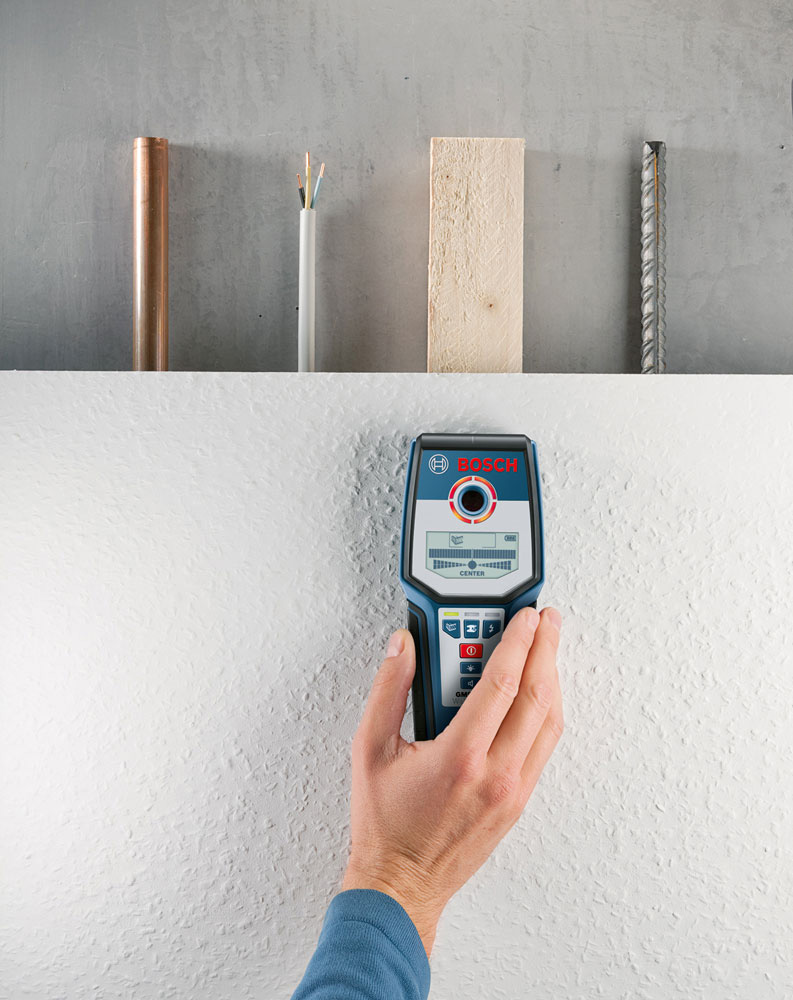

Перемещайте детектор вдоль стены или потолка, чтобы найти арматуру, проводку, направляющие или трубы.

Кабельная протяжка или кабельный зонд (Fish tape)

Кабельная протяжка (Fish tape) — это инструмент, который поможет вам протянуть кабель за готовыми стенами, полом и потолками. Представьте рыболовную катушку с намотанной на нее полужесткой «лентой» (нейлоновая или стальная лента с крючком или кольцом на конце). Идея состоит в том, чтобы «закинув ленту» в оно отверстие вытянуть или «поймать» ее через другое отверстие. Затем вы присоедините кабель к крюку на конце ленты и тянете ленту назад вместе с кабелем.

толщина проводов разного калибра

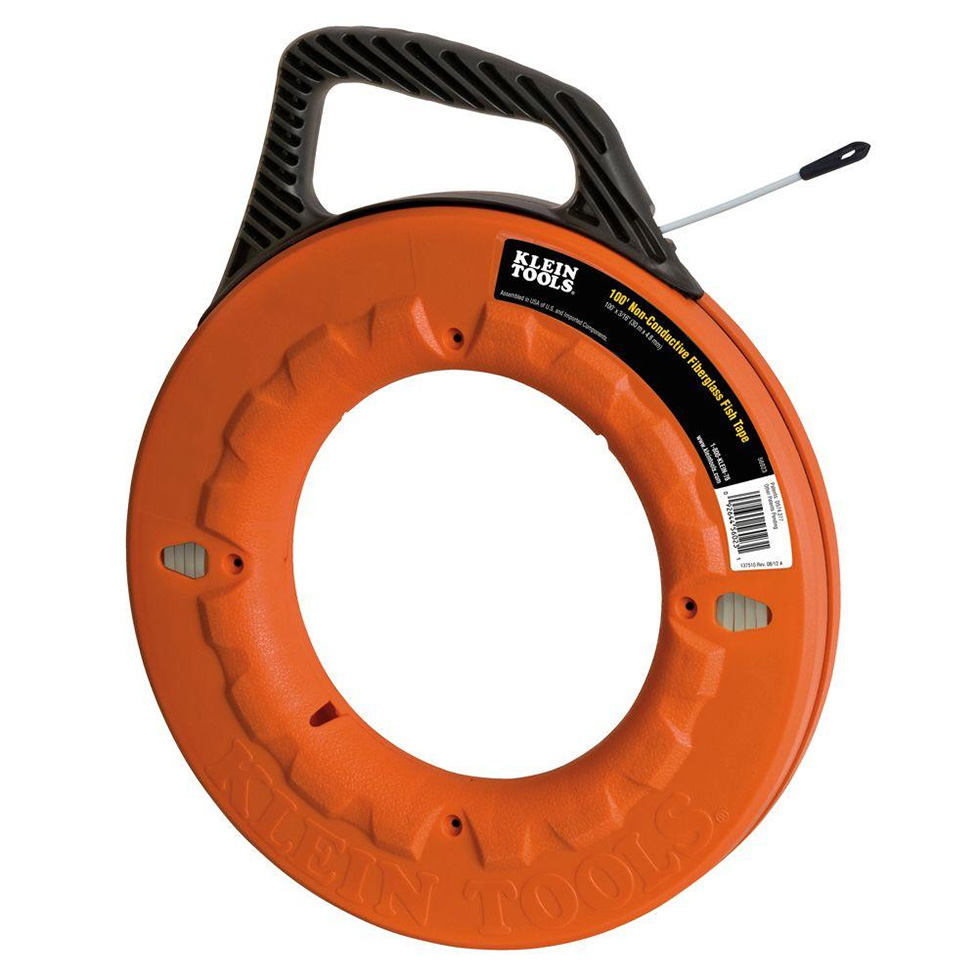

Устройство для протяжки кабеля используется для упрощения работ по протягиванию кабеля.

Разнообразные инструменты
  • Лазерный уровень (осепостроитель) или малярный шнур для разметки.
  • Шуруповерт или электрическая дрель.
  • Набор бит и сверл.
  • Пила по гипсокартону.
  • Карандаш.
  • Стремянка.
  • Защита глаз, рабочие перчатки и пылевые маски.
  • Электроизоляционная лента.
  • Кабельные стяжки.

Секреты и техника монтажа

Создание закладных

Как только провод или пучок проводов потянут к месту выхода, вы должны сделать так называемые «закладные».  Это означает правильную подготовку кабеля к заключительному этапу (созданию соединений). Аккуратно свернете лишний провод и временно закрепите его в распределительной коробке.

Нужно вытянуть примерно 0,5 м. кабеля из монтажной коробки, а затем смотать его, заложить внутрь коробки и закрепить там.

Лист гипсокартона закроет монтажную коробку с кабелем, поэтому сфотографируйте или измерьте местоположение, чтобы вы могли найти кабель после того, как закончите отделочные работы.

Оберните концы каждого провода пластиковым пакетом и изолентой, чтобы предотвратить попадание влаги в провода. Провод может начать корродировать из-за краски и влаги. Убедитесь, что метки на которых отмечено назначение каждого кабеля не стерлись и защищены.

толщина проводов разного калибра

Оставьте не менее 50 см. кабеля в каждой монтажной коробке закрепив его проволочными стяжками.

Советы по протягиванию проводов

Для того, чтобы ваши провода легко вытягивались, диаметр отверстия должен быть примерно в два раза больше, чем общий диаметр всех проводов, которые вы собираетесь протащить. Поскольку размеры отверстий ограничены, вам, возможно, придется использовать несколько отверстий. Например, отверстие 3,5 см будет вмещать пучок кабелей чуть менее 2 см в диаметре.

толщина проводов разного калибра

Будьте осторожны при использовании пластиковых стяжек – стягивать нужно плотно, но не сильно, чтобы не зажать или не повредить кабель.

Протяжка кабеля через готовые стены

Если речь идет о частном доме, изучите как можно больше возможных мест для протяжки кабеля, прежде чем делать отверстие. Исследуйте подпол или потолок в незавершенном сегменте вашего подвала. Попытайтесь определить, в каком направлении идут балки, и где может быть пустое пространство между направляющими.

При осмотре подпола или чердака вы можете определить, какие стены не имеют водопроводных труб и электрических проводов. Высококачественный детектор поможет вам отличить различные типы препятствий за стенами, включая направляющие, кабели переменного тока и трубы.

Конечно, вы не можете знать с абсолютной уверенностью, что стоит за стеной, поэтому вы должны быть готовы просверлить, а затем заделать разведывательные отверстия.

Чтобы свести к минимуму эту работу, используйте детектор скрытой проводки для дерева и металла, который может найти направляющие из дерева, металла и силовые провода. Вы можете также просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за стенами. Используйте прочный кусок проволоки, например из вешалки, чтобы найти препятствия за стеной.

Обязательно отключите питание в зоне, где вы будете сверлить свое пилотное отверстие, и будьте осторожны, чтобы случайно не повредить сверлом водопроводную трубу или электрический кабель. Убедитесь, что знаете, где находится главный запорный вентиль, на случай, если повредите водопровод.

толщина проводов разного калибра

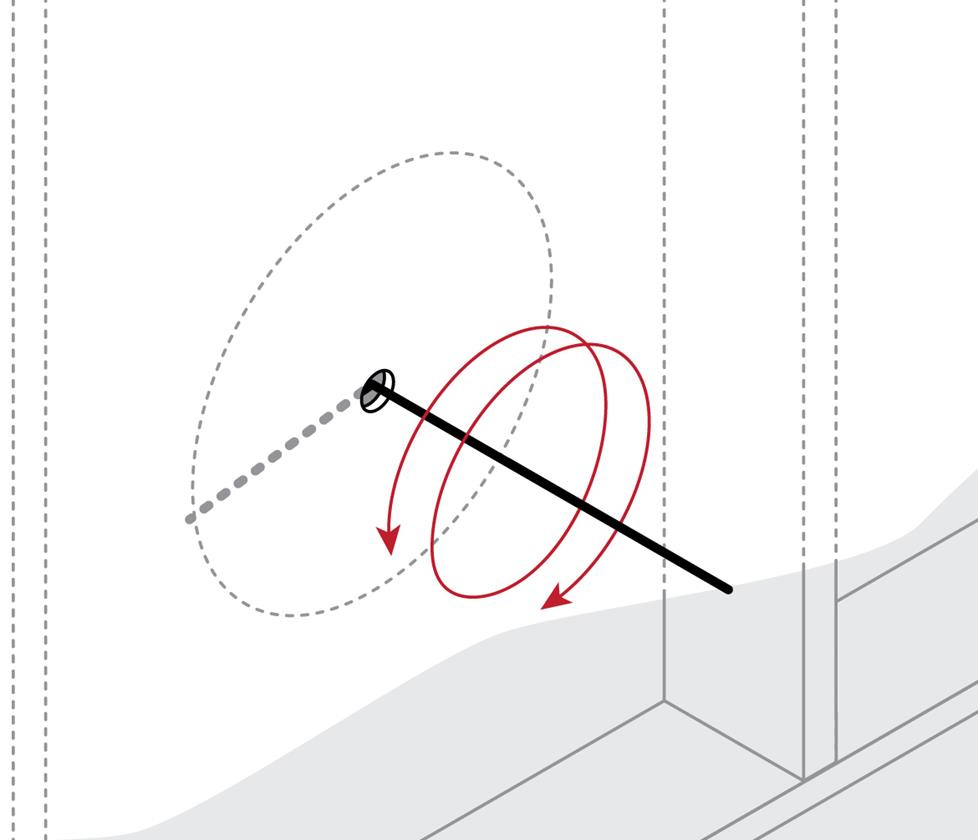

Используйте прочный провод (например, от вешалки), чтобы исследовать ваши пилотные отверстия.

Резка гипсокартона

После того, как вы определили местоположение встраиваемых колонок, разметили отверстия по шаблонам которые идут в комплекте с вашими колонками и выполнили любые другие рекомендации, указанные в руководстве пользователя, вы можете начать резку гипсокартона.

Если вы создаете прямоугольное отверстие, начните с высверливания двух небольших отверстий в противоположных углах; если вырез круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начинайте с одного отверстия и обходите контур к следующему. Вырежьте гипсокартон одним куском, держите пилу под углом внутрь, чтобы в дальнейшем было легче вытащить отпиленный кусок гипсокартона. Если вам не нужно увеличивать отверстие, просто удалите лишний материал по периметру выреза перед установкой потолочных динамиков.

Для получения дополнительной информации о выборе и расположению колонок в стене см. Руководство по установке динамиков в стены и потолок.

Смотрите руководство по самостоятельной установке встраиваемой акустики в потолок

Стены из кирпича и бетона

Если в вашем доме стены из кирпича и бетона, установка проводки в стене будет более сложной. Кирпич, бетон, газобетонные блоки и облицовочная штукатурка обычно трескается и крошится, поэтому вы должны быть готовы сделать некоторые восстановительные работы по заштукатуриванию стен. Даже если в вашем доме и квартире идет ремонт и стены еще не заштукатурены мы настоятельно рекомендуем воспользоваться услугами профессиональных строителей, которые при помощи специальных штроборезов сделают эту работу быстро и аккуратно.

Смотрите нашу статью «10 вещей, которые вам нужно знать о прокладке кабелей».

Советы и рекомендации по протяжке кабеля

Вероятно, вы столкнетесь с некоторыми препятствиями в стене и за потолком, прокладывая кабели, например, дополнительные направляющие или пожарная перегородка. Если это произойдет:

  • Вырежьте небольшой прямоугольный кусок гипсокартона вокруг препятствия. Отрезайте с внутренним наклоном пилы, чтобы было легче установить гипсокартон на место, когда закончите.
  • Отрежьте часть направляющей или просверлите небольшое отверстие для провода. Если вы полностью распили направляющую, не забудьте укрепить ее скрепляющей пластиной.

толщина проводов разного калибра

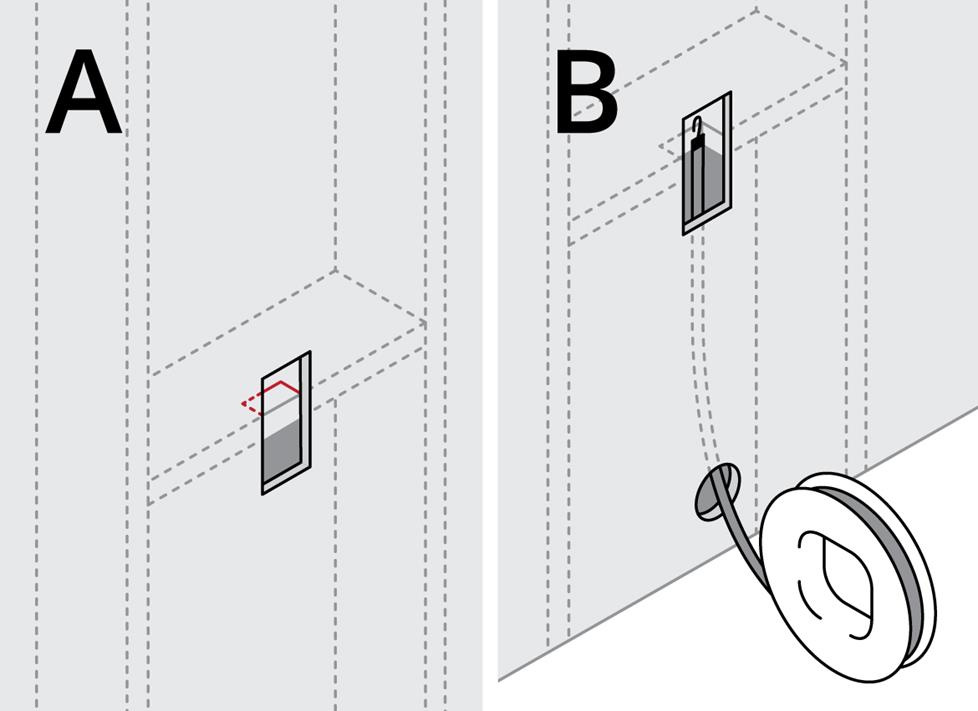

Проложить провод через скрытое препятствие: (A) Отрежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Срежьте часть направляющей или просверлите отверстие для кабелей. Используйте кабельную протяжку, чтобы протянуть провод через отверстие.

Прокладка кабеля через подвал без финишной отделки

В примере, показанном здесь, вы разрезаете два отверстия в стене — один для настенной панели управления или регулятора громкости, а другой для встроенного динамика. Затем просверлите два отверстия в нижней плите вашей стены, которые доступны из недостроенного потолка подвала. Одно отверстие проходит ниже настенной панели, а другое — ниже в стенной колонке.

Откуда вы знаете, где сверлить отверстия нижней пластины? Вы можете либо измерить расстояние до настенной панели и динамика от соседней стены, ссылаясь на копию ваших чертежей, либо измерить расстояние от видимого ориентира, проходящего прямо через стену до пола ниже, например, водопроводной трубы.

После того, как отверстия выполнены, вы можете вытянуть провод из отверстия для панели управления до подвала, а затем протянуть его через другое отверстие к месту расположения динамика.

толщина проводов разного калибра

Вот как можно протянуть кабель через подвал.

Снимите плинтус. Сделайте два отверстия в стене. Протяните кабельную протяжку из одного отверстия в другое и протяните провод. Уложите кабель в канал плинтуса или спрячьте его за плинтус. Установите снятый плинтус на место.

толщина проводов разного калибра

Если у вас нет подвала, вы можете спрятать провода за плинтусом.

Проложить провод вокруг дверной коробки

толщина проводов разного калибра

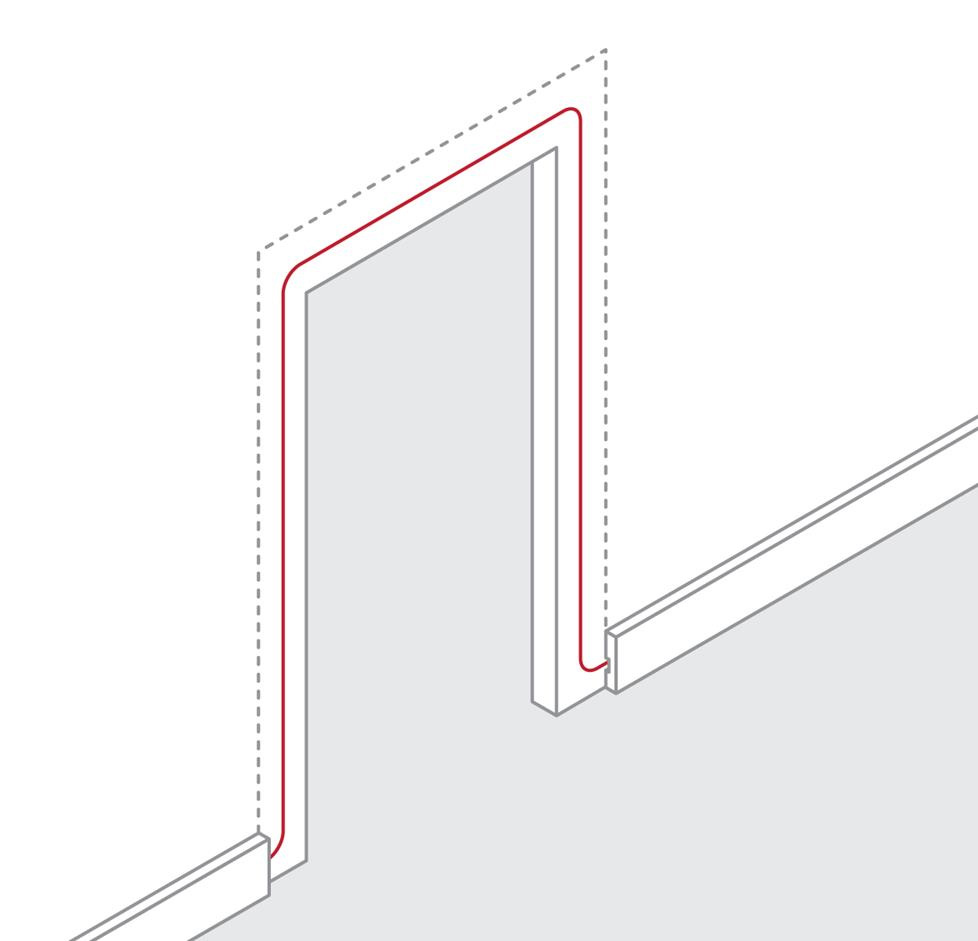

Если вы используете плинтус, чтобы скрыть провода, вам, возможно, придется иметь дело с дверным проемом.

Снимите наличники дверного проема, используя долото, небольшой лом или шпатель. Запустите провод между рамой и косяком. При необходимости вырежьте каналы для провода в раме. Прикрепите наличники обратно.

Как прикрепить кабель к кабельной протяжке

Чтобы протащить кабель за стеной или в гофрированной трубе вам понадобится так называемый «Fish Tape» зонд для протяжки кабеля или кабельная протяжка. Вам  нужно прикрепить кабель к кабельной протяжке (Fish Tape), как показано ниже:

толщина проводов разного калибра

(A) Снимите внешний изолятор кабеля. Зацепите кабели за крюк кабельной протяжки. (B) Оберните крюк и кабель с помощью изоляционной ленты.

Совет: как прокладывать кабель через шумоизоляцию и теплоизоляцию

Теплоизоляция чаще всего встречается на внешних стенах здания, но вы можете столкнуться с ней, когда прокладываете проводку и через внутренние стены. Ключевым моментом здесь является протянуть кабельную протяжку не сквозь материал теплоизоляции а вокруг него.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попытайтесь вставить кабельную протяжку между этим покрытием и гипсокартоном. В качестве альтернативы, тяните кабельный зонд вдоль направляющей, используя ее в качестве проводника. В этом случае, если у вас есть кабельная протяжка, намотанная на катушку, держите катушку изогнутой к поверхности направляющей, так она менее склонна упереться и проткнуть изоляцию.

Загляните в местный магазин инструментов где вы наверняка найдете различные типы кабельных протяжек, предназначенных для более эффективной работы с такими сложными прогонами кабеля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
