Самодельные подиумы для автомобильных динамиков

Во многих отечественных автомобилях однажды наступает момент, когда качество звука аудиосистемы начинает снижаться. Владельцы транспортных средств всеми способами пытаются исправить появившиеся неполадки. Однако если обойти стороной переделку салона, то решить данную проблему просто невозможно.

В этой статье показано и рассказано, как своими руками сделать специальные подиумы, с помощью которых можно установить динамики на двери автомобиля. Подиум можно сделать под любой динамик и для любого автомобиля. Создание данных подиумов рассмотрено на примере ВАЗ 2106.

Создание основания для будущего подиума.

Прежде чем изготовить основание для подиума, нужно определиться с его формой. От формы подиума многое зависит, ведь это основа всего устройства.  Подиум не должен мешать ручке, которая открывает деверь, и ручке стеклоподъемника. Также важно, чтобы подиум не мешал плотно закрывать двери. В первую очередь, выбранную форму для основания, рисуем на картоне и вырезаем.

Картонный шаблон для основания.

Далее переносим картонный шаблон на фанеру и выпиливаем две детали. Толщина фанеры должна быть от шести до восьми миллиметров.

Площадка под динамик.

Для динамика необходима основа в форме кольца. Прежде чем ее делать, нужно измерить размеры самого динамика, а также его защитной сетки. Обычно внутренний диаметр посадочного места кольца равен внутреннему диаметру самого кольца, а внешний диаметр защитной сетки равен внешнему диаметру кольца. Стоит также учесть, что к внешнему кольцу нужно прибавить пять-семь миллиметров для получения в дальнейшем декоративного кольца. С помощью декоративного кольца динамик будет немного углублен, что придаст более красивый и эстетичный вид конструкции.

схема кольца под динамик и декоративного кольца.

Следующий шаг – вырезание шаблона и перенос его на фанеру. Фанера должна быть такой же толщины, как и для основания, то есть шесть-восемь миллиметров. Перенеся шаблон на фанеру, нужно вырезать две детали. Промазанное клеем декоративное кольцо плотно приклеиваем к основанию, для перестраховки можно приколотить его на маленькие гвоздики.

полученные заготовки

Прикрепление кольца к основанию.

Для того чтобы прикрепить кольцо к основанию, необходимо изготовить проставки. Для изготовления проставок подойдет любой материал, главное – чтобы он обеспечивал жесткость крепления. В этом случае была выбрана обычная рейка нужной длины. Все проставки, их четыре штуки, должны быть разного размера. Их размер зависит от того, как сильно наклонено кольцо относительно основания и насколько сильно оно выдается вперед. Лучше всего направить динамик на рычаг кпп. Для закрепления проставок используются саморезы.

схема крепления  проставок с помощью саморезов.

Придание формы подиуму с помощью монтажной пены и каркаса. Монтажная пена – самый лучший вариант для придания формы, ведь ее можно легко обработать, сделать красивые закругленные углы. Наносится пена аккуратно, ровными слоями, начиная от кольца и заканчивая углами. В отверстие (кольцо) для динамика вставляется любая подходящая по размерам труба. Это нужно для того чтобы не тратить пену впустую, ведь кольцо все равно придется вырезать.

В завершение следует проверить, правильно ли нанесена пена на декоративное кольцо, она не должна быть ниже него. Если она все-таки ниже кольца, следует нанести еще некоторое количество пены до того как она высохнет.

нанесение пены.

Придание формы основанию или почувствуй себя скульптором.

Как только пена высохнет, можно начинать ее срезать и придавать нужную форму своему будущему подиуму. Это весьма интересное и необыкновенное занятие, в ходе которого можно почувствовать себя творцом и великим скульптором. Излишки пены убираются канцелярским ножом, он должен быть достаточно острым. Вначале от излишков очищается основание, затем верх. И только после этого можно приступать к выведению формы.

После того, как основание подиума приобрело четкую форму, нужно привести его в наилучшее состояние. Лучше всего отшлифовать основание крупной шкуркой.

практически готовая конструкция.

Выравнивание поверхности.

Поверхность подиума необходимо выровнять. Для этой цели приготавливается смесь шпаклевки и клея пва, которая затем наносится на поверхность подиума.  Наносить нужно тонкими слоями, потом хорошо просушить.

подиум с нанесенной шпаклевкой.

После того, как конструкция полностью просохла, можно приступать к обработке наждачной бумагой.

Создание защитного слоя с помощью эпоксидной смолы и стеклоткани.

Стеклоткань нужно как следует пропитать эпоксидной смолой, для того чтобы она сполна могла выполнять свои защитные функции. Эпоксидную смолу нужно нанести на подиум, затем обернуть его стеклотканью. Сверху на стеклоткань снова нанести смолу.

После того как основание подиума просохло, можно обрезать лишние куски стеклоткани и с помощью шкурки убрать остатки клея.

Дизайн подиума.

Для придания подиуму «серьезного» вида, можно обтянуть его искусственной кожей. Цвет кожи необходимо подбирать под цвет дверной обшивки. На фотографии с помощью стрелок показана очередность, с которой лучше всего натягивать кожу на подиум.

У кольца кожа натягивается в самую последнюю очередь, потом закрепляется при помощи степлера. Излишки кожи удаляются. В результате после многих часов кропотливой и трудоемкой работы, получается такая конструкция:

Установка подиума.

В основание подиума, с другой стороны обшивки вкручиваются несколько саморезов. С помощью их нужно будет прикрепить подиум к дверной обшивке. После того как подиум был прикреплен к обшивке, можно ставить ее на место. Затем можно прикрутить дверные ручки и все остальные элементы.

Есть также возможность притянуть основание подиума к двери вплотную. Это можно сделать за счет небольших выступов, которые были предусмотрены в основании подиума.

Подиум, установленный на свое место.

Впечатления.

Эффект от использования данных конструкций просто потрясающий. Весь звук будет находиться впереди, будет передаваться сильными громкими басами. Однако если сделать шумоизоляцию дверей и заделать технологические окна, эффект будет сильнее во много раз!

Как сделать подиум для динамиков в авто своими руками

Многие автолюбители предпочитают во время езды слушать радио или любимые треки. При этом особое внимание уделяется качеству акустики в салоне автомобиля. Не всегда штатная акустическая система позволяет качественным образом воплотить все тонкости вашей любимой композиции. Поэтому в некоторых случаях, чтобы улучшить качество звука, автолюбители прибегают к самому простому способу — пытаются сделать подиумы для динамиков своими руками.

Современная мода на автоакустику

Сегодня большинство современных транспортных средств оснащено стандартными динамиками. Однако любителей громкой музыки в авто часто не устраивает их звучание, поэтому они покупают динамики большего размера. В этом случае возникает проблема иного рода — как установить крупногабаритное оборудование в салоне, чтобы, с одной стороны, не помешать пассажирам, а с другой — создать действительно чистое звучание?

Одним из распространённых способов решения проблемы считается изготовление подиумов для динамиков. Они не только способны улучшить качество звука, но и вывести работу акустической системы на совершенно новый уровень.

Акустическая полка, сделанная своими руками, позволяет монтировать динамики разных размеров и форм

Что такое подиумы

Акустический подиум — это база для динамика, благодаря которой он фиксируется в нужном положении. Подиум выполняет роль крепежа динамика, например, в двери или стойке автомобиля.

Те динамики, которые вмонтированы в подиумы, дают совершенно иное звучание: более насыщенное и глубокое, с ясно различимыми высокими и низкими частотами.

Для чего используют полки для динамиков

Можно сказать, что подиум выполняет в салоне авто сразу несколько функций:

• разнообразие внешнего вида подиумов помогает скрыть малопривлекательную акустическую систему или подчеркнуть сильные стороны дизайна салона;
• расширяет акустические возможности динамиков в салоне;
• подиумы можно изготовить из различных материалов и украсить их кожей, деревом, велюром и прочими видами отделочных тканей для создания уникального интерьера;
• в подиумах сложной формы легко разместить нестандартные и крупногабаритные динамики, например, рупор.

Какие бывают подиумы

Подиумы подразделяются всего на два вида: внешние и внутренние.

Внешними можно считать подиумы, которые монтируются непосредственно в салоне автомобиля — например, на задней полке. Однако чаще всего автолюбители используют внутренние подиумы в дверях авто для более качественной фиксации динамика и улучшения характера звука.

Традиционно в большинстве автомобилей уже имеются штатные динамики или же отверстия под них. Обычно их размеры зависят от марки автомобиля. Для машин отечественного производства характерны динамики с диаметром 130 мм. Иномарки могут иметь встроенные подиумы более крупных размеров — 160, 200 и даже 250 мм.

Динамики на автомобильных дверях обычно имеют круглую или овальную форму. В зависимости от модели машины подиумы должны учитывать эту особенность. В целом же форма подиума может быть совершенно любой, так как главное назначение этого элемента — надёжная фиксация динамика с целью придания объёмности и чистоты звучания.

Круглые динамики разных размеров можно устанавливать в двери любых автомобилей

Как сделать универсальные подиумы для динамиков

В большинстве случаев можно обойтись без вложений в покупку заводских подиумов, а изготовить элемент самостоятельно. Это не так трудно, как может показаться на первый взгляд.

Для успешного изготовления подиума вам потребуются следующие материалы:

• фанера толщиной 6–8 мм;
• обезжириватель;
• картон;
• монтажная пена;
• шпаклёвка;
• клей;
• эпоксидный клей;
• капроновые колготки;
• краска;
• ткани или кожа для обтяжки.

Чтобы без особых трудностей реализовать свой замысел на практике, лучше всего заранее подготовить необходимые инструменты:

• ножницы;
• ножовку/лобзик;
• карандаш;
• канцелярский нож /лезвие;
• наждачную бумагу;
• шпатель.

Практически все инструменты и материалы для изготовления подиумов есть в хозяйстве опытного мастера

Размеры и форма акустического подиума

Описанная ниже технология подразумевает изготовление подиумов для динамиков, располагающихся в передних или задних дверях автомобиля. Чаще всего в двери находится один динамик диаметром 13 сантиметров. Однако независимо от его размера, технология изготовления подиума будет одной и той же:

1. Для начала нужно придумать, какая именно форма подиума подойдёт для салона вашего автомобиля.
2. Необходимо измерить как размеры имеющегося динамика, так и размеры его защитной сетки.
3. Диаметр кольца динамика будет соответствовать диаметру посадочного места для него в подиуме. А внешний диаметр кольца будет равен диаметру защитной сетки.
4. После того как вы утвердили форму, необходимо нарисовать её на листе картона.
5. Полученный шаблон нужно аккуратно вырезать ножницами.
6. Далее шаблон прикладываем к куску фанеры и обводим его карандашом.
7. Для двух дверей нам потребуется две заготовки из фанеры, которые можно выпилить ножовкой или лобзиком.
8. Необходимо максимально точно выпилить отверстие в подиуме, так как если нарушить пропорции, то динамик в кармане не будет надёжно зафиксирован.

Фото: правильный порядок изготовления полки в двери авто

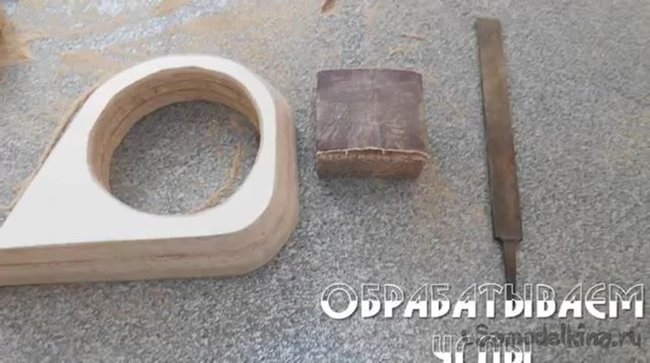

На этом процесс создания подиумов для динамиков не завершается. Заготовка должна пройти ещё несколько этапов оформления.

Для того чтобы придать фанерному подиуму привлекательный внешний вид, обычно используется монтажная пена. Она наносится на поверхность фанеры. Затем необходимо сделать следующее:

• когда пена полностью застынет, нужно поработать над формой с помощью канцелярского ножика или лезвия — можно придать заготовке абсолютно любую форму;
• после первичной обработки потребуется нанести один или два слоя шпаклёвки на изделие. После её высыхания потребуется придать подиуму максимально гладкую и рельефную форму, обработав его наждачной бумагой мелкой зернистости;
• полученное изделие можно покрасить в любой цвет, при этом целесообразно проводить окрашивание в три слоя для глубокой насыщенности цвета;
• в качестве другого варианта оформления допускается и перетяжка — то есть использование для оформления подиумов эластичных тканей, которые можно крепить с помощью клеевых составов. Можно обтянуть заготовки подиума практически любыми видами тканей или искусственной кожей, но следует учитывать практичность материала и его долговечность.

Перетяжка искусственной кожей — один из самых трудоёмких этапов в оформлении

Видео: как изготовить подиум в двери автомобиля своими руками

Процесс создания подиумов — от придумывания формы до срезания пены и шлифовки заготовки — для творческих людей превращается в настоящее искусство. Каждый автолюбитель может почувствовать себя скульптором, который создаёт шедевр!

Самодельный подиум в двери авто» width=»960″ height=»667″ />

Изготовление подиума в стойках машины

Вариант размещения полки в стойках более сложен засчет того, что потребуется их демонтаж. Однако аккуратному автолюбителю вполне доступно самостоятельное изготовление подиумов на стойках.

Итак, работа заключается в выполнении следующих этапов:

1. Демонтаж стоек.
2. Следует хорошо рассчитать положение динамиков и их высоту на стойке, чтобы они не стали препятствовать обзору для водителя.
3. В нужном месте потребуется прикрутить саморезами чашку динамика.
4. После этого для придания стойке нужной формы можно использовать капрон.
5. Далее изделие обрабатывается эпоксидным клеем для придания ему большей прочности.
6. Чтобы стойка выглядела гладкой и ровной, можно слегка отшлифовать ее поверхность наждачной бумагой, после чего еще раз нанести эпоксидный клей.
7. Затем наносится слой шпатлевки, а после его высыхания производится конечная шлифовка стойки.

Далее по желанию автолюбителя можно как покрасить стойку, так и выполнить ее перетяжку.

Фото: основные этапы изготовления полки в стойках

В целом процесс изготовления подиума в стойках схож с технологией обработки подиумов для дверей автомобиля.

Видео: как самостоятельно изготовить полку в стойках для твитеров и пищалок

Алгоритм изготовления подиума на потолок автомобиля

Подиум на потолке авто характеризуется большими габаритами, так как обычно в этом месте размещаются самые крупные колонки.

Несмотря на это, изготовить подиум на потолке может любой автовладелец — достаточно просто очень аккуратно проводить монтаж конструкции:

1. Потребуется демонтировать обивку потолка, чтобы не повредить её во время работы.
2. Форма и внешний вид подиума подбираются, исходя из размеров динамика.
3. Обычно так же используется фанера и монтажная пена.

Очевидно, что процедура изготовления потолочных подиумов схожа с аналогичным процессом в производстве дверных подиумов.

Примечательно, что данные схемы для изготовления и дальнейшего оформления подиумов подходят для любых типов динамиков — как круглых, так и овальных. Независимо от имеющихся габаритов динамика (13, 16, 20 и 25-ые, а также овальные 6*9) подиум будет выполнять своё основное назначение — улучшать качество звука акустики в салоне и надежно фиксировать динамик в нужном положении.

Фото: пошаговое изготовление полки из фанеры

Установка и крепление подиума в автомобиле

Традиционный метод надежно закрепить самодельный подиум — это прикрутить его саморезами с внутренней стороны обшивки. Это, с одной стороны, обеспечит качество крепления, а с другой — не испортит внешний вид всей конструкции.

Для проведения этой процедуры понадобятся всего два инструмента: отвёртка и шумоизоляционные материалы.

Основные этапы процедуры

Процесс установки и фиксации любого подиума в любой части автомобиля заключается в следующем:

1. Берётся готовый подиум с вмонтированным в него динамиком.
2. С внутренней стороны обшивки подиум прикручивается саморезами.
3. Однако чтобы добиться действительно чистого звучания, потребуется поэксперементировать с установкой — какие-то саморезы будут закручены до конца, а какие-то — нет. То есть нужно придать подиуму такое положение, чтобы динамик мог по максимуму раскрыть своё звучание.
4. Рекомендуется провести шумоизоляцию дверей и потолка (в этом случае можно добиться ещё более чистого звука).
5. После завершения всех работ собрать обратно потолок, стойки или двери (в зависимости от того, где именно монтировался подиум).

Видео: как своими руками установить подиум в салоне

Чтобы наслаждаться в автомобиле чистым и мощным звуком, нет необходимости переплачивать за дорогостоящие колонки и подиумные элементы заводского производства. В силах большинства автолюбителей собрать подиум под динамики в машине самостоятельно из имеющихся подручных средств.

Самодельные подиумы для динамиков

Установка автомобильной акустики требует творческого подхода. Качество звучания в значительной мере зависит от того, где и как расположены динамики. Подиумы для них — элементы акустического оформления. Элементы полезные, а в некоторых случаях необходимые. Что важно, сделать такие подиумы можно своими руками.

Зачем устанавливать динамики на подиумы

Первое и очевидное обоснование необходимости использования подиумов — с их помощью можно выдвинуть динамическую головку из штатного посадочного места, если она туда не входит по глубине. Однако это не единственная причина.

Чтобы любой динамик зазвучал, ему необходимо правильно рассчитанное акустическое оформление и жёсткое основание, призванное гасить паразитные вибрации.

В домашних и сценических системах используют тяжёлые, жёсткие корпуса, выполняющие сразу обе функции. Для автомобильных систем подобным образом изготавливают сабвуферы.

Акустическое оформление среднечастотных динамиков и «мидбасов» образуют элементы конструкции автомобиля.

Во время работы автомобильная акустика испытывает значительные вибрационные нагрузки. Если их не гасить, они передаются на панели обшивки и другие конструктивные элементы, выполненные, как правило, из довольно тонких материалов. Эти колебания искажают звук.

Задача подиумов — принять вибрации на себя и погасить их. Не допустить распространения паразитных колебаний.

Каким должен быть подиум

Как следует из изложенного выше, подиум для среднечастотника или мидбаса не простой декоративный элемент, а необходимый компонент аудиосистемы, влияющий на качество звучания. Чтобы эффективно выполнять возложенную на него задачу — гашение ненужных вибраций — подиум должен быть тяжёлым.

Чтобы деталь была тяжёлой, её следует изготовить из соответствующего материала. Но на практике чаще всего используют фанеру, так как её несложно обрабатывать в домашних условиях.

Известно ли вам, что первый археологический артефакт из напоминающего современную фанеру материала археологи обнаружили на территории Древнего Египта. Фанерный ларец датируют XV—XVI веком до н. э.

Фанера — относительно лёгкий материал. Для увеличения веса подиумы делают по возможности большими. Конечно, учитывая особенности салона автомобиля.

Определяя размеры, ориентируются не только на качество звука, но и следят, чтобы дополнительный элемент не препятствовал работе основных устройств. Например, установленный в дверь динамик не должен мешать использованию ручек.

Подиум для динамика не следует крепить к обшивке, только к жёстким металлическим элементам. Во-первых, слабое основание не способствует гашению вибраций. Во-вторых, тяжёлый подиум с динамиком оно не выдержит.

Внутренний подиум

Различают внутренние и наружные подиумы. Первые устанавливают, когда хотят сохранить заводской внешний вид без изменения. Например, когда меняют штатный динамик на близкий по диаметру диффузора.

Внутренний подиум целиком скрыт во внутренней полости двери или потолка под обшивкой, которая должна плотно прилегать к динамику.

Внешняя обшивка должна плотно прилегать к динамику, установленному на внутренний подиум

Таблица: достоинства и недостатки внутренних подиумов

Внешний подиум

Наружный или внешний подиум позволяет установить любой динамик больше или меньше штатного. Кроме того, головку можно разместить как параллельно плоскости двери, так и под наклоном, направив в сторону слушателя. Дополнительный плюс внешнего подиума — он плотно прижимает обшивку, уменьшая вибрацию.

Таблица: достоинства и недостатки внешних подиумов

Внешний подиум не просто подставка, а единая конструкция. Его составные части необходимо подгонять и крепить плотно, без зазоров и щелей. Это обеспечивает максимальную жёсткость конструкции и предотвращает «уход» звука под обшивку.

Компоненты подиума должны быть подогнаны без щелей и зазоров

Элементы акустического оформления, в том числе подиум, не должны препятствовать свободному движению воздуха через окна корзины динамика. Помехи могут ухудшить воспроизведение низких частот.

Компоненты подиума не должны создавать препятствий движению воздуха через окна корзины динамика

Когда динамик сильно утоплен в подиум, диффузор работает через тоннель, что заметно влияет на качество звука при глубине всего 1 см.

Детали подиума не должны образовывать туннель перед диффузором

Ухудшает качество звука и слишком длинный тоннель со стороны магнита динамика. Лучше избегать подобной конструкции, но если она необходима, проём делают как можно шире.

Тоннель с тыльной стороны динамика ухудшает качество звука

Особенность внешних подиумов — необходимость декоративной отделки. Если внутренний спрятан под обшивкой, то наружный всегда на глазах. Он не должен портить внешний вид.

Эту проблему обычно решают обтяжкой и оклейкой готового подиума натуральной или искусственной кожей. В некоторых случаях, когда подиум довольно высокий, перед обтяжкой приходится сшивать чехол по форме основания, так как материал допускает натяжение лишь в определённых пределах.

Ещё один способ декоративной отделки — окраска в подходящий цвет после шпаклёвки и тщательной зачистки поверхности.

Твиттеры не развивают большой мощности и в меньшей степени подвержены вибрациям. Поэтому подиумы для них в большей степени декоративные подставки, чем элементы акустического оформления. Их изготавливают в виде накладок на боковые стойки либо встраивают в панели обшивки стоек, ориентируя по субъективным ощущениям слушателей примерно в центр салона.

Подиумы-переходники с круглых посадочных мест на овальные динамики принципиально не отличаются от обычных внешних.

Как сделать и установить своими руками

Для самостоятельного изготовления любого подиума понадобятся следующие материалы:

• фанера или другой аналогичный материал для вырезки кольцевых деталей;
• вибропоглощающий листовой материал для обработки элементов автомобильного кузова в местах установки подиумов;
• стекломат (стеклоткань) для изготовления деталей сложной формы;
• эпоксидная смола с отвердителем;
• капрон или другая аналогичная синтетическая ткань для изготовления деталей по «чулочной технологии»;
• искусственная (натуральная) кожа или краска для декоративной отделки внешнего подиума;
• акустическая ткань для отделки решётки динамика;
• эластичный клей;
• шпаклёвка;
• монтажная лента;
• наждачная бумага;
• монтажная пена;
• метизы.

Для работы необходим инструмент:

Изготовление и монтаж внутреннего подиума в дверь

1. Снимите обивку (карту) двери. Определите оптимальное место установки подиума.

Выбор места для подиума

Оклейка двери вибропоглощающим материалом

Фанерная заготовка для подиума

Примерка к посадочному месту заготовки для подиума

Крепление подиума к двери

Установка динамика в подиум

Примерка обшивки двери после установки динамика в подиум

Разметка отверстия в панели обшивки двери под динамик

Расширенное по размеру динамика отверстие в карте двери

Решетка динамика с расширенными отверстиями

Декорированная акустической тканью решетка динамика

Дверь в сборе с установленным на подиум динамиком

Видео: подиум из стекломата

Изготовление и установка в стойку внешних подиумов для твиттеров

1. Продумайте место установки твиттеров.
2. Вырежьте из фанеры кольца по размеру динамиков.

Фанерные кольца для подиумов под твиттеры

Кольца для подиумов, закреплённые на деталях обшивки стоек

Панели обшивки стоек, подготовленные к нанесению эпоксидной смолы

Заготовки, пропитанные эпоксидной смолой

Нанесение на заготовки эпоксидной шпаклёвки со стекловолокном

Заготовки, обработанные наждачной бумагой

Заполненные монтажной пеной заготовки

Стойка с установленным на подиум твиттером

Галерея: оклейка подиума искусственной кожей

Видео: изготовление подиума для твиттера

Изготовление и установка подиума в потолок

Малая высота потолка легкового автомобиля — главная помеха для установки подиумов и динамиков. Обычно их монтируют в двери, полки и стойки. Если места достаточно, подиумы устанавливают в потолок, соблюдая изложенные выше общие рекомендации.

1. Снимите обшивку потолка. Определите оптимальное место установки подиумов. Продумайте трассу прокладки акустических проводов для подключения динамиков.
2. Определите размеры подиумов, учитывая рекомендации, наличие свободного места и высоту креплений обшивки потолка.
3. Выпилите из фанеры подходящей толщины заготовки, вырежьте в них отверстия под динамики.
4. Оклейте потолок вблизи места установки подиумов вибропоглощающим материалом.

Оклейка потолка вокруг подиумов вибропоглощающим материалом уменьшает искажения и улучшает звук

Для крепления подиумов используют болты с шайбами и контргайками

Отверстия под динамики вырезают в обшивке после установки подиумов и примерки

Динамики устанавливают в подиум плотно и без щелей

Видео: установка тыловой акустики под потолок

Аккуратные подиумы для автомобильных динамиков не только улучшают качество звука в салоне, но и хорошо смотрятся. Самостоятельное изготовление их дело хотя и хлопотное, но вполне посильное аккуратному энтузиасту «с руками». Затраченные усилия стоят полученного результата.

Многие автолюбители предпочитают во время езды слушать радио или любимые треки. При этом особое внимание уделяется качеству акустики в салоне автомобиля. Не всегда штатная акустическая система позволяет качественным образом воплотить все тонкости вашей любимой композиции. Поэтому в некоторых случаях, чтобы улучшить качество звука, автолюбители прибегают к самому простому способу — пытаются сделать подиумы для динамиков своими руками.

Современная мода на автоакустику

Сегодня большинство современных транспортных средств оснащено стандартными динамиками. Однако любителей громкой музыки в авто часто не устраивает их звучание, поэтому они покупают динамики большего размера. В этом случае возникает проблема иного рода — как установить крупногабаритное оборудование в салоне, чтобы, с одной стороны, не помешать пассажирам, а с другой — создать действительно чистое звучание?

Одним из распространённых способов решения проблемы считается изготовление подиумов для динамиков. Они не только способны улучшить качество звука, но и вывести работу акустической системы на совершенно новый уровень.

Акустическая полка, сделанная своими руками, позволяет монтировать динамики разных размеров и форм

Что такое подиумы

Акустический подиум — это база для динамика, благодаря которой он фиксируется в нужном положении. Подиум выполняет роль крепежа динамика, например, в двери или стойке автомобиля.

Те динамики, которые вмонтированы в подиумы, дают совершенно иное звучание: более насыщенное и глубокое, с ясно различимыми высокими и низкими частотами.

Для чего используют полки для динамиков

Можно сказать, что подиум выполняет в салоне авто сразу несколько функций:

• разнообразие внешнего вида подиумов помогает скрыть малопривлекательную акустическую систему или подчеркнуть сильные стороны дизайна салона;
• расширяет акустические возможности динамиков в салоне;
• подиумы можно изготовить из различных материалов и украсить их кожей, деревом, велюром и прочими видами отделочных тканей для создания уникального интерьера;
• в подиумах сложной формы легко разместить нестандартные и крупногабаритные динамики, например, рупор.

Какие бывают подиумы

Подиумы подразделяются всего на два вида: внешние и внутренние.

Внешними можно считать подиумы, которые монтируются непосредственно в салоне автомобиля — например, на задней полке. Однако чаще всего автолюбители используют внутренние подиумы в дверях авто для более качественной фиксации динамика и улучшения характера звука.

Традиционно в большинстве автомобилей уже имеются штатные динамики или же отверстия под них. Обычно их размеры зависят от марки автомобиля. Для машин отечественного производства характерны динамики с диаметром 130 мм. Иномарки могут иметь встроенные подиумы более крупных размеров — 160, 200 и даже 250 мм.

Динамики на автомобильных дверях обычно имеют круглую или овальную форму. В зависимости от модели машины подиумы должны учитывать эту особенность. В целом же форма подиума может быть совершенно любой, так как главное назначение этого элемента — надёжная фиксация динамика с целью придания объёмности и чистоты звучания.

Круглые динамики разных размеров можно устанавливать в двери любых автомобилей

Как сделать универсальные подиумы для динамиков

В большинстве случаев можно обойтись без вложений в покупку заводских подиумов, а изготовить элемент самостоятельно. Это не так трудно, как может показаться на первый взгляд.

Для успешного изготовления подиума вам потребуются следующие материалы:

• фанера толщиной 6–8 мм;
• обезжириватель;
• картон;
• монтажная пена;
• шпаклёвка;
• клей;
• эпоксидный клей;
• капроновые колготки;
• краска;
• ткани или кожа для обтяжки.

Чтобы без особых трудностей реализовать свой замысел на практике, лучше всего заранее подготовить необходимые инструменты:

• ножницы;
• ножовку/лобзик;
• карандаш;
• канцелярский нож /лезвие;
• наждачную бумагу;
• шпатель.

Практически все инструменты и материалы для изготовления подиумов есть в хозяйстве опытного мастера

Размеры и форма акустического подиума

Описанная ниже технология подразумевает изготовление подиумов для динамиков, располагающихся в передних или задних дверях автомобиля. Чаще всего в двери находится один динамик диаметром 13 сантиметров. Однако независимо от его размера, технология изготовления подиума будет одной и той же:

1. Для начала нужно придумать, какая именно форма подиума подойдёт для салона вашего автомобиля.
2. Необходимо измерить как размеры имеющегося динамика, так и размеры его защитной сетки.
3. Диаметр кольца динамика будет соответствовать диаметру посадочного места для него в подиуме. А внешний диаметр кольца будет равен диаметру защитной сетки.
4. После того как вы утвердили форму, необходимо нарисовать её на листе картона.
5. Полученный шаблон нужно аккуратно вырезать ножницами.
6. Далее шаблон прикладываем к куску фанеры и обводим его карандашом.
7. Для двух дверей нам потребуется две заготовки из фанеры, которые можно выпилить ножовкой или лобзиком.
8. Необходимо максимально точно выпилить отверстие в подиуме, так как если нарушить пропорции, то динамик в кармане не будет надёжно зафиксирован.

Фото: правильный порядок изготовления полки в двери авто

На этом процесс создания подиумов для динамиков не завершается. Заготовка должна пройти ещё несколько этапов оформления.

Для того чтобы придать фанерному подиуму привлекательный внешний вид, обычно используется монтажная пена. Она наносится на поверхность фанеры. Затем необходимо сделать следующее:

• когда пена полностью застынет, нужно поработать над формой с помощью канцелярского ножика или лезвия — можно придать заготовке абсолютно любую форму;
• после первичной обработки потребуется нанести один или два слоя шпаклёвки на изделие. После её высыхания потребуется придать подиуму максимально гладкую и рельефную форму, обработав его наждачной бумагой мелкой зернистости;
• полученное изделие можно покрасить в любой цвет, при этом целесообразно проводить окрашивание в три слоя для глубокой насыщенности цвета;
• в качестве другого варианта оформления допускается и перетяжка — то есть использование для оформления подиумов эластичных тканей, которые можно крепить с помощью клеевых составов. Можно обтянуть заготовки подиума практически любыми видами тканей или искусственной кожей, но следует учитывать практичность материала и его долговечность.

Перетяжка искусственной кожей — один из самых трудоёмких этапов в оформлении

Видео: как изготовить подиум в двери автомобиля своими руками

Процесс создания подиумов — от придумывания формы до срезания пены и шлифовки заготовки — для творческих людей превращается в настоящее искусство. Каждый автолюбитель может почувствовать себя скульптором, который создаёт шедевр!

Самодельный подиум в двери авто» w >

Выполненный из фанеры и обработанный монтажной пеной, такой подиум ничем не отличается от заводского

Изготовление подиума в стойках машины

Вариант размещения полки в стойках более сложен засчет того, что потребуется их демонтаж. Однако аккуратному автолюбителю вполне доступно самостоятельное изготовление подиумов на стойках.

Итак, работа заключается в выполнении следующих этапов:

1. Демонтаж стоек.
2. Следует хорошо рассчитать положение динамиков и их высоту на стойке, чтобы они не стали препятствовать обзору для водителя.
3. В нужном месте потребуется прикрутить саморезами чашку динамика.
4. После этого для придания стойке нужной формы можно использовать капрон.
5. Далее изделие обрабатывается эпоксидным клеем для придания ему большей прочности.
6. Чтобы стойка выглядела гладкой и ровной, можно слегка отшлифовать ее поверхность наждачной бумагой, после чего еще раз нанести эпоксидный клей.
7. Затем наносится слой шпатлевки, а после его высыхания производится конечная шлифовка стойки.

Далее по желанию автолюбителя можно как покрасить стойку, так и выполнить ее перетяжку.

Фото: основные этапы изготовления полки в стойках

В целом процесс изготовления подиума в стойках схож с технологией обработки подиумов для дверей автомобиля.

Видео: как самостоятельно изготовить полку в стойках для твитеров и пищалок

Алгоритм изготовления подиума на потолок автомобиля

Подиум на потолке авто характеризуется большими габаритами, так как обычно в этом месте размещаются самые крупные колонки.

Несмотря на это, изготовить подиум на потолке может любой автовладелец — достаточно просто очень аккуратно проводить монтаж конструкции:

1. Потребуется демонтировать обивку потолка, чтобы не повредить её во время работы.
2. Форма и внешний вид подиума подбираются, исходя из размеров динамика.
3. Обычно так же используется фанера и монтажная пена.

Очевидно, что процедура изготовления потолочных подиумов схожа с аналогичным процессом в производстве дверных подиумов.

Примечательно, что данные схемы для изготовления и дальнейшего оформления подиумов подходят для любых типов динамиков — как круглых, так и овальных. Независимо от имеющихся габаритов динамика (13, 16, 20 и 25-ые, а также овальные 6*9) подиум будет выполнять своё основное назначение — улучшать качество звука акустики в салоне и надежно фиксировать динамик в нужном положении.

Фото: пошаговое изготовление полки из фанеры

Установка и крепление подиума в автомобиле

Традиционный метод надежно закрепить самодельный подиум — это прикрутить его саморезами с внутренней стороны обшивки. Это, с одной стороны, обеспечит качество крепления, а с другой — не испортит внешний вид всей конструкции.

Для проведения этой процедуры понадобятся всего два инструмента: отвёртка и шумоизоляционные материалы.

Основные этапы процедуры

Процесс установки и фиксации любого подиума в любой части автомобиля заключается в следующем:

1. Берётся готовый подиум с вмонтированным в него динамиком.
2. С внутренней стороны обшивки подиум прикручивается саморезами.
3. Однако чтобы добиться действительно чистого звучания, потребуется поэксперементировать с установкой — какие-то саморезы будут закручены до конца, а какие-то — нет. То есть нужно придать подиуму такое положение, чтобы динамик мог по максимуму раскрыть своё звучание.
4. Рекомендуется провести шумоизоляцию дверей и потолка (в этом случае можно добиться ещё более чистого звука).
5. После завершения всех работ собрать обратно потолок, стойки или двери (в зависимости от того, где именно монтировался подиум).

Видео: как своими руками установить подиум в салоне

Чтобы наслаждаться в автомобиле чистым и мощным звуком, нет необходимости переплачивать за дорогостоящие колонки и подиумные элементы заводского производства. В силах большинства автолюбителей собрать подиум под динамики в машине самостоятельно из имеющихся подручных средств.

Во многих отечественных автомобилях однажды наступает момент, когда качество звука аудиосистемы начинает снижаться. Владельцы транспортных средств всеми способами пытаются исправить появившиеся неполадки. Однако если обойти стороной переделку салона, то решить данную проблему просто невозможно.

В этой статье показано и рассказано, как своими руками сделать специальные подиумы, с помощью которых можно установить динамики на двери автомобиля. Подиум можно сделать под любой динамик и для любого автомобиля. Создание данных подиумов рассмотрено на примере ВАЗ 2106.

Создание основания для будущего подиума.

Прежде чем изготовить основание для подиума, нужно определиться с его формой. От формы подиума многое зависит, ведь это основа всего устройства. Подиум не должен мешать ручке, которая открывает деверь, и ручке стеклоподъемника. Также важно, чтобы подиум не мешал плотно закрывать двери. В первую очередь, выбранную форму для основания, рисуем на картоне и вырезаем.

Картонный шаблон для основания.

Далее переносим картонный шаблон на фанеру и выпиливаем две детали. Толщина фанеры должна быть от шести до восьми миллиметров.

Площадка под динамик.

Для динамика необходима основа в форме кольца. Прежде чем ее делать, нужно измерить размеры самого динамика, а также его защитной сетки. Обычно внутренний диаметр посадочного места кольца равен внутреннему диаметру самого кольца, а внешний диаметр защитной сетки равен внешнему диаметру кольца. Стоит также учесть, что к внешнему кольцу нужно прибавить пять-семь миллиметров для получения в дальнейшем декоративного кольца. С помощью декоративного кольца динамик будет немного углублен, что придаст более красивый и эстетичный вид конструкции.

схема кольца под динамик и декоративного кольца.

Следующий шаг – вырезание шаблона и перенос его на фанеру. Фанера должна быть такой же толщины, как и для основания, то есть шесть-восемь миллиметров. Перенеся шаблон на фанеру, нужно вырезать две детали. Промазанное клеем декоративное кольцо плотно приклеиваем к основанию, для перестраховки можно приколотить его на маленькие гвоздики.

полученные заготовки

Прикрепление кольца к основанию.

Для того чтобы прикрепить кольцо к основанию, необходимо изготовить проставки. Для изготовления проставок подойдет любой материал, главное – чтобы он обеспечивал жесткость крепления. В этом случае была выбрана обычная рейка нужной длины. Все проставки, их четыре штуки, должны быть разного размера. Их размер зависит от того, как сильно наклонено кольцо относительно основания и насколько сильно оно выдается вперед. Лучше всего направить динамик на рычаг кпп. Для закрепления проставок используются саморезы.

схема крепления проставок с помощью саморезов.

Придание формы подиуму с помощью монтажной пены и каркаса. Монтажная пена – самый лучший вариант для придания формы, ведь ее можно легко обработать, сделать красивые закругленные углы. Наносится пена аккуратно, ровными слоями, начиная от кольца и заканчивая углами. В отверстие (кольцо) для динамика вставляется любая подходящая по размерам труба. Это нужно для того чтобы не тратить пену впустую, ведь кольцо все равно придется вырезать.

В завершение следует проверить, правильно ли нанесена пена на декоративное кольцо, она не должна быть ниже него. Если она все-таки ниже кольца, следует нанести еще некоторое количество пены до того как она высохнет.

нанесение пены.

Придание формы основанию или почувствуй себя скульптором.

Как только пена высохнет, можно начинать ее срезать и придавать нужную форму своему будущему подиуму. Это весьма интересное и необыкновенное занятие, в ходе которого можно почувствовать себя творцом и великим скульптором. Излишки пены убираются канцелярским ножом, он должен быть достаточно острым. Вначале от излишков очищается основание, затем верх. И только после этого можно приступать к выведению формы.

После того, как основание подиума приобрело четкую форму, нужно привести его в наилучшее состояние. Лучше всего отшлифовать основание крупной шкуркой.

практически готовая конструкция.

Выравнивание поверхности.

Поверхность подиума необходимо выровнять. Для этой цели приготавливается смесь шпаклевки и клея пва, которая затем наносится на поверхность подиума. Наносить нужно тонкими слоями, потом хорошо просушить.

подиум с нанесенной шпаклевкой.

После того, как конструкция полностью просохла, можно приступать к обработке наждачной бумагой.

Создание защитного слоя с помощью эпоксидной смолы и стеклоткани.

Стеклоткань нужно как следует пропитать эпоксидной смолой, для того чтобы она сполна могла выполнять свои защитные функции. Эпоксидную смолу нужно нанести на подиум, затем обернуть его стеклотканью. Сверху на стеклоткань снова нанести смолу.

После того как основание подиума просохло, можно обрезать лишние куски стеклоткани и с помощью шкурки убрать остатки клея.

Дизайн подиума.

Для придания подиуму «серьезного» вида, можно обтянуть его искусственной кожей. Цвет кожи необходимо подбирать под цвет дверной обшивки. На фотографии с помощью стрелок показана очередность, с которой лучше всего натягивать кожу на подиум.

У кольца кожа натягивается в самую последнюю очередь, потом закрепляется при помощи степлера. Излишки кожи удаляются. В результате после многих часов кропотливой и трудоемкой работы, получается такая конструкция:

Установка подиума.

В основание подиума, с другой стороны обшивки вкручиваются несколько саморезов. С помощью их нужно будет прикрепить подиум к дверной обшивке. После того как подиум был прикреплен к обшивке, можно ставить ее на место. Затем можно прикрутить дверные ручки и все остальные элементы.

Есть также возможность притянуть основание подиума к двери вплотную. Это можно сделать за счет небольших выступов, которые были предусмотрены в основании подиума.

Подиум, установленный на свое место.

Впечатления.

Эффект от использования данных конструкций просто потрясающий. Весь звук будет находиться впереди, будет передаваться сильными громкими басами. Однако если сделать шумоизоляцию дверей и заделать технологические окна, эффект будет сильнее во много раз!

Как сделать подиумы для динамиков своими руками. Изготовить подиум под колонки

Для чего нужно делать своими руками подиумы для динамиковв автомобиле. На этот вопрос имеется несколько ответов. Подиум для динамических головок нужен в том случае, когда автовладелец собирается изменить конфигурацию акустических систем. Это может включать увеличение количества громкоговорителей или установку новых, более мощных устройств, размеры которых не позволяют разместить их на старых посадочных местах. Кроме того сделав подиум под динамики своими руками, можно выбрать любое направление звукового потока динамика. Его можно направить вперёд, вверх или на пассажиров заднего сидения.

Установочные конструкции для громкоговорителей делятся на внутренние и наружные. Внутреннее посадочное место размещается на двери, передней панели или потолке салона. Внешние подиумы предназначены для установки динамиков большой мощности и имеют более тяжёлую конструкцию. Посадочные места для динамиков должны отвечать определённым требованиям. Элементы конструкций не должны препятствовать свободной циркуляции воздуха внутри акустического пространства, иначе это создаст помехи при воспроизведении низких частот. Перед диффузором не должно быть «тоннеля», что заметно ухудшает качество звука.

Как изготовить подиумы под динамики своими руками

Акустические конструкции в салоне автомобиля выполняют сразу несколько функций:

• Изменяют стиль салона
• Увеличивают качественные возможности акустики
• Позволяют разместить нестандартные громкоговорители

Подиум для динамика своими руками можно сделать по разной технологии, с применение простых в обработке материалов. Для выполнения этой работы в домашних условиях проще всего использовать многослойную фанеру или другие прессованные материалы, изготовленные из древесных отходов.Несложные конструкции для повторения в домашних условиях, можно сделать из следующих компонентов:

• Многослойная фанера
• Металлический профиль
• Капроновая ткань
• Эпоксидная смола
• Декоративная кожа
• Акустическая ткань или сетка

Подиумы под 13 динамик своими руками

Динамики такого размера размещаются обычно в передней части салона. Основой конструкции является 10 мм фанера. Хорошо если имеется материал с пропиткой. Такая фанера не будет расслаиваться, и подиум будет служить долго. Сначала из многослойной фанеры, с помощью лобзика выпиливаются установочные кольца соответствующего диаметра и основание. Два кольца образуют полый цилиндр, который будет посадочным местом для громкоговорителя. Кольца и основание соединяются не соосно, а так чтобы диффузор акустической системы был направлен в требуемую сторону. Это достигается смещением вертикальных направляющих на нужный угол.

Направляющие выпиливаются из той же фанеры и фиксируются саморезами. Для того чтобы соединение было более прочным в точку соединения добавляется немного эпоксидной смолы.Затем пустотелую конструкцию нужно заполнить монтажной пеной. В место установки динамика помещается свёрнутая в трубку плотная бумага. После полного высыхания монтажной пены бумага удаляется, а конструкция обрабатывается острым ножом и шкуркой для придания ей нужной формы. В качестве декоративного покрытия используется кожзаменитель. Его цвет выбирается с учётом дизайна салона автомобиля. Покрытие из искусственной кожи приклеивается клеем 88. Эту работу следует выполнять очень аккуратно, так как вторичная переклейка приводит к ухудшению внешнего вида конструкции. Громкоговоритель такого диаметра имеет маленькую мощность, поэтому для крепления подиума на место установки не требуется специального крепления.

Подиумы под 16 динамики своими руками

Громкоговорители 16 см могут входить в конструкцию акустической системы, состоящую из двух активных элементов. Подиумы для такой акустики обычно устанавливаются на дверях салона автомобиля. Чтобы сделать своими руками подиумы для колонок 16 см потребуется многослойная фанера, стеклоткань, монтажная пена и эпоксидная смола.Сама технология достаточно простая, но потребует время на просушку слоёв ткани после пропитки эпоксидной смолой.Сначала из многослойной фанеры выпиливаются все элементы будущей акустической системы. Это основание, кольца для установки динамиков и вертикальные соединения. Затем конструкция собирается в единое целое. В качестве вертикальных элементов можно использовать деревянные бруски или металлический крепёжный профиль.

Далее вся конструкция заливается монтажной пеной, за исключением мест, для установки громкоговорителей. Затем с подиума удаляется всё лишнее, и его поверхность обрабатывается мелкой шкуркой.Для прочности на поверхность наносится тонкий слой эпоксидной смолы с отвердителем и втирается в поры монтажной пены. Эту процедуру можно повторить несколько раз. Готовый подиум, по слою смолы, окончательно шлифуется. Отделка готового изделия выполняется с помощью искусственной кожи.

Подиумы для динамиков в двери своими руками можно сделать и по другой технологии. После того, как каркас для установки динамиков будет сделан, вся конструкция обтягивается тонкой тканью, которая пропитывается полиэфирным лаком или смолой. После полного высыхания на заготовку наносится тонкий слой эпоксидной смолы и стеклоткань.

Слоёв стеклоткани с эпоксидной смолой должно быть не меньше трёх. После полного высыхания будущего подиума на конструкцию наносится слой стекловолоконной шпатлёвки. Всё лишнее обрезается, а поверхность доводится до кондиции крупной и мелкой шкуркой. Для отделки готового изделия можно использовать кожзаменитель или несколько слоёв эмали, которая подбирается в тон отделки салона.По этой технологии, можно сделать подиумы для колонок своими руками на один два или три динамика.

Подиумы для динамиков своими руками под 20

Динамики диаметром 20 см отличаются большими размерами и приличной мощностью. Такие акустические системы обычно устанавливают на полку багажника. Для того чтобы сделать подиумы под 20 динамики своими руками, нужно использовать толстую фанеру. Сначала из неё вырезается основание по размерам посадочного места. Толщина материала должна быть как можно более толстой, так как мощные громкоговорители и крепёжная доска могут резонировать на большой мощности. Из такой же фанеры выпиливаются кольца под акустику и вертикальные стойки, обеспечивающие необходимый наклон.

Установочные места громкоговорителей обтягиваются тонкой капроновой тканью и пропитываются лаком. Верхняя часть вырезается и удаляется.На затвердевшую поверхность наносится слой эпоксидной смолы и стеклоткань. После нанесения 3-4 слоёв и полного высыхания поверхность зачищается и шлифуется. Обтянуть готовую полку можно любым декоративным материалом, обивочной тканью или искусственной кожей. Некоторые автовладельцы устанавливают акустические системы на потолок автомобильного салона. Изготовить подиумы для потолочной установки не сложно по описанным схемам.

Делаем подиумы для акустики на двери автомобиля

Всегда приятно водить автомобиль под звучание любимых песен и музыкальных композиций. Для этого многие водители покупают дорогостоящие усилители, сабвуферы, стереосистему. При этом динамики устанавливаются не только под задним стеклом, но также на дверях автомобилей, что позволяет получить более четкое и качественное звучание. Однако установка динамиков в штатном виде, смотрится не так красиво. Чтобы украсить даже обычные динамики и установить их на двери, можно собственноручно смастерить подиумы, что мы и сделаем сейчас.

Первым делом предлагаем посмотреть авторский видеоролик, а потом попытаться повторить процесс изготовления подиумов вместе с нами.

Итак, для того, чтобы сделать подиумы для динамиков на двери автомобиля, нам понадобится:
— картон;
— канцелярский нож;
-пила;
— ДСП;
— клей;
— наждачная бумага;
— напильник;
— саморезы;
— карпет.

С материалами разобрались, теперь можно приступать к изготовлению наших подиумов. Берем кусок картона и канцелярским ножом делаем шаблон будущих подиумов.

Теперь используем наш шаблон для изготовления трех слоев подиума. Для этого берем 15 мм ДСП и пилой отрезаем три куска по шаблону. Особо следует отметить, что последний слой из ДСП должен быть на 5 мм меньше остальных двух.

Далее берем клей и склеиваем все три слоя. Клеить нужно тщательно, чтобы не осталось свободных мест, поскольку это в дальнейшем может стать причиной лишних звуков и тресков.

Теперь при помощи наждачной бумаги и напильника обрабатываем углы заготовки подиумов. Тот слой, который был на 5 мм меньше остальных, фактически будет верхним. После обработки заготовка должна получится слегка закругленной и зауженной в верхней части, что придаст ей больше красоты и эффектности.

Для большей надежности на этом этапе можно дополнительно укрепить слои ДСП саморезами.

Пришло время эстетической части, а именно – обделки заготовки. Для этого нам необходим небольшой кусок карпета, которым мы и обклеим будущие подиумы. Опять же советуется делать все предельно внимательно и без лишней спешки, чтобы не осталось складок и неровностей.

Осталось лишь отрезать среднюю часть карпета, установить динамики, прикрепить наши подиумы на двери автомобиля и любоваться их красивым видом, а также изящным звучанием.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Делаем своими руками подиумы для акустики

Акустический подиум

То, что подиумы для акустики позволяют качественно улучшить звук в салоне автомобиля сегодня знает каждый. Они выводят звук на совершенно новый уровень, о котором начинающий меломан может только мечтать.
Акустические подиумы для Ауди и других автомобилей не обязательно покупать, ведь их можно без особых сложностей самостоятельно изготовить.

Что нужно знать про подиумы

 Итак:

• У подиумов акустических много достоинств. Если просто установить динамик, например, в дверь автомобиля, то без подиума звучание будет недостаточно четким.
• Подиум очень легко крепить, поскольку не обязательно прорезать железо в двери. Зато благодаря подиуму исчезнут различные призвуки, добавятся низкие частоты, улучшится прозрачность звука, так любимая знатоками и профессионалами.

Акустические подиумы на daewoo nexia

• Желая установить более качественную акустику, владелец автомобиля часто сталкивается с проблемой. Дело в том, что хорошие акустические колонки бывают большими и на многих автомобилях просто нет предусмотренных мест под них.
  Многие по это причине изготовляют подиумы своими руками и корректно их устанавливают.

Примечание. Одним из секретов установки подиумов в автомобиль является жесткое крепление динамика.
Чем прочнее он будет сидеть в подиуме, тем качественнее будет звук и тем паче, будет выше тембральная окраска. Для обеспечения жесткости подиумы сажают на акустические полки, но самостоятельно используют редко.

Динамики, установленные в готовые подиумы, дают совершенно иное звучание, чем если бы они играли без них:

• Подиум лучше всего делать из дерева, так как именно этот материал акустически сочетается с металлом каркаса автомобиля.
• Подиум позволяет решить технические вопросы, связанные с установкой динамиков. Но это не единственное его преимущество. Благодаря подиумам в машине создается объемный звук.

Подиум акустический под классику

• Помимо исконно акустических задач, подиумы способны решить и эстетические. В частности, применение подиума очень красиво, так как он всегда вписывается в дизайн салона автомобиля, если учтены, конечно же, цветовые тона и материал обшивки.
• Подиумы позволят подчеркнуть нестандартные и оригинальные динамики или напротив, скрыть от посторонних глаза не слишком привлекательную внешне акустику.
• Подиумы можно делать не только из дерева, но и из стеклопластика или углеволокна.
• Подиумы можно отделать различными материалами: карпетом, искусственной кожей, алькантарой и т.д.

Изготовление и установка подиума в автомобиль

Акустический подиум под УАЗ Патриот

Прежде всего, владелец транспортного средства, проникнувшись идеей монтажа подиума в свой автомобиль, должен найти для него подходящее место.

Форма подиума

После того, как он определится с местом, ему надо будет подумать о форме подиума, которая, как известно, может быть разной, благо творческая фантазия человека ничем не ограничена. Но первоочередной задачей должна выступать не только эстетическая составляющая формы будущего подиума, но и практическая.

Примечание. Подиум обычно, если он делается самостоятельно и устанавливается новичком, мешает ручке открывания двери или ручке стеклоподъемника. По этой причине, создавая форму для будущего подиума, это надо учитывать.

Изготовление подиумов под акустику самому

После того, как форма продумана, нужно сделать следующее:

• Взять лист картона.
• Нарисовать понравившуюся форму, с учетом ее практичности.
• Вырезать острыми ножницами.

Площадка под динамик

Основа под динамик не менее важна, чем форма:

• Измеряем размеры динамика для автомагнитолы и его защитной сетки.
• Рисуем кольцо на картоне, учитывая тот факт, что диаметр внутреннего кольца должен соответствовать диаметру посадочного места динамика. Что же касается внешнего диаметра кольца, то он должен равняться диаметру защитной сетки.
• К диаметру кольца надо прибавить еще 5-7 мм для декоративного кольца.
• Картонный макет формы переносим на фанеру и обводим.

Примечание. Фанера или ДСП должна быть толщиной 6-8 мм.

• Выпиливаем две формы.
• То же проделываем с кольцами, также изготовляемыми из фанеры. Декоративное кольцо нужно будет приклеить к основанию и для надежности приколотить на маленькие гвоздики. Вот, что должно получиться.

Заготовки под подиум

Сборка подиума

 Итак:

• Кольца нужно будет зафиксировать к основанию с помощью проставок. Делаются они из любого подходящего материала.
  Подойдут, к примеру, брусья или жестяные ножки. Но лучше всего сделать их из рейки подходящего размера.

Примечание. Все 4 проставки должны иметь различный размер и каждый здесь решает для себя сам. Если надо обеспечить большую степень наклона кольца относительно основания, тем самым, вынося динамик вперед, разница между проставками должна быть ощутимая.

• Для вещей прочности, проставки, кроме клея фиксируем еще и саморезами под дерево.

Наполнение подиума

Подиум почти готов. Теперь его надо наполнить чем-нибудь.
Следует знать, что чем жестче будет каркас, тем лучше. Обычно используют монтажную пену, но и она считается не слишком прочным материалом, хотя работать с ней удобно.
В качестве хорошего материала профессионалы советуют использовать эпоксидную смолу, но не каждый с ней сможет работать. Рассмотрим наполнение каркаса подиума все же с помощью монтажной пены, которой можно придать любую форму.
Что касается эпоксидной смолы, то ее мы используем позже:

• В кольцо вставляем подходящий кулек, сделанный из бумаги или картона, чтобы не расходовать лишней пены. Можно использовать вместо этого и пустое ведерко от майонеза и т.д.
• Пену наносим ровными слоями, начиная от основания кольца.

Наносим монтажную пену

• После высыхания пены вырезаем все лишнее.

Примечание. Процесс срезания пены для творческих людей настоящее искусство. Это сродни работе скульптора, который вырезает все лишнее, тем самым, создавая шедевр.

• После этого нужно вооружиться наждачной бумагой и начать процесс шлифовки изделия.
• Шкурим до идеального гладкого состояния поверхности.
• Наносим на поверхность шпаклевку, которую следует заранее смешать с клеем ПВХ для предотвращения осыпания. Можно использовать и другой вариант: шпаклевку со стекловолокном.
• Шпаклевку следует наносить тонкими слоями, давая им хорошенько просохнуть.
• После того, как высохнет шпаклевка, опять же надо провести шлифовку наждачной бумагой.

• Эпоксидную смолу размешиваем с отвердителем, следуя инструкции.
• Наносим ровным слоем на поверхность самодельного изделия.
• Сверху накладываем стеклоткань, разглаживаем его аккуратно, чтобы не осталось складок и материал полностью обхватил изделие.
• Опять же пропитываем эпоксидной смолой и оставляем высыхать.
• После этого излишки стеклоткани вырезаем, а с помощью той же шкурки устраняем подтеки от клея.

Обтягивание самодельного подиума

Идеальным материалом для обтягивания нашего подиума может стать искусственная кожа. Она по свойствам и внешнему виду схожа с дверной обивкой.
Обычно натягивание должно проходить от кольца к концам изделия. Каждая из сторон подиума должна быть неоднократно перетянута.
В этом деле строительный фен может стать хорошим помощником. В конце кожа закрепляется степлером, а лишнее отрезается.

Последний штрих

Подиум готов. Теперь его надо установить в дверцу автомобиля.
Обычно он крепится саморезами, которые вкручиваются с обратной стороны обшивки:

• Берем готовый подиум и саморезами крепим к двери.
• Прикручиваем ручки и все декоративные элементы.

Примечание. В подиум можно монтировать различные динамики, в том числе и 2-ух компонентные. Профессионалы советуют не крепить окончательно подиум, пока не польется из динамиков чистый и приятный мощный бас.

Чтобы добиться идеального звучания нужно еще провести шумоизоляцию дверей специальными материалами, поглощающими звук. Кроме того, надо максимально грамотно выстроить акустическую сцену, путем подбора положения высоких частот на стойках у ветрового стекла.
На этом все, процесс закончен. Инструкция по изготовлению и установке подиума своими руками будет вдвойне эффективна, если ее изучить вместе с фото и видео – материалами.
Цена на хорошие подиумы в магазине всегда высокая, зачем же платить лишнее, если все можно сделать самостоятельно?

Подиум своими руками — изготовление подиума + фото

Еще в древнеримской архитектуре при обустройстве жилищ и общественных мест использовались подиумы. Сегодня при помощи подиума многие дизайнеры совершенствуют пропорции пространства, а также разделяют помещение на зоны для большей функциональности. Подиум напоминает ступень, имеющую, как правило, высоту не больше 25 см. Разумеется, при необходимости конструкция может быть и выше, но в таком случае она делается многоярусной с широкой площадкой наверху. Подиум может выступать в качестве декорации, выполняя при этом и практические функции. В этой статье речь пойдет о том, как правильно организовать пространство при помощи подиума, из каких материалов его делают, как правильно разместить эту конструкцию, кроме того, мы поговорим об особенностях изготовления каркасного подиума-кровати.

Значение подиума в интерьере

При помощи подиума можно корректировать, расширять полезную площадь, размещать коммуникации, зонировать помещение. Он может использоваться как предмет мебели и дополнительный источник освещения. Теперь поговорим о каждом значении подиума по отдельности.

Гостиная на подиуме

Зонирование пространства. В соответствии с особенностями человеческого восприятия, те предметы, которые подняты выше, привлекают внимание больше, чем те, которые находятся ниже. Часть помещения, которая находится на подиуме, выделяется, делая необходимый акцент в интерьере комнаты. Любая функциональная зона будет вполне уместно смотреться на подиуме, будь то детская или спальная, кабинет, кухня или столовая.

Особенно актуально использование подиума в однокомнатных квартирах и квартирах-студиях. Ведь именно они представляют собой многофункциональные помещения.

Коррекция пропорций помещения. Подиум визуально изменяет восприятие пространства. Такой результат достигается только при грамотном его монтаже. Расширить узкую комнату можно подиумом, округлой формы. Угловатость квадратной комнаты отлично стушевывается угловым подиумом.

Схема угловой кровати

Размещение коммуникаций. В подиуме, изготовленном по каркасной технологии легко можно спрятать коммуникационные системы, кабели проводки и разводку видео- и аудиоаппаратуры. Если сделать подиум в ванной, то под ним удачно спрячутся трубы и прочие элементы инженерных коммуникаций.

Расширение полезной площади комнаты. Есть возможность предусмотреть в конструкции ящики, в которых можно будет хранить вещи. Это очень значительная деталь в малогабаритных квартирах.

Подиум кровать с выдвижными ящиками

Подиум, как дополнительный источник освещения. По торцу подиума можно монтировать декоративные лампы или же светодиодную ленту соответствующего цвета. Стилистика интерьера будет удачно подчеркнута при помощи осветительных приборов. Будет сделана дополнительная подсветка в зоне отдыха или же гостевой части помещения.

С подсветкой

Подиум, выполняющий функции мебели. Подиумы часто служат уютной кроватью или диваном. Для этого их обивают поролоном и задрапировывают тканью. Таким образом обычная кровать может быть заменена прекрасной многоуровневой конструкцией. Спальное место может выдвигаться из специальной ниши конструкции или находиться сверху подиума. Если сделать кровать в нише, то верхнюю часть подиума можно будет дополнительно использовать так, как захочется. Например, как кабинет, домашний кинотеатр, гостиную или детскую.

Где правильно установить

Сделать подиум можно не везде. Выбирая место под него, важно учитывать некоторые особенности конкретной комнаты, да и непосредственно конструкции. Высота потолка в помещении, в котором будет сделан подиум, должна быть не меньше 2,75 м. В противном случае подиум будет смотреться нелепо, зрительно уменьшая пространство.

Расположение конструкции по центру неприемлемо. Во-первых, обходить столь громоздкий подиум будет весьма неудобно. Во-вторых, он будет больше напоминать трибуну для осуществления театральных выступлений, из-за чего его первоначальное назначение будет утеряно. Конструкцию нельзя сооружать и в проходной зоне.

Уютный уголок

Выбор подходящего места для подиума во многих случаях определяется конфигурацией комнаты. Его границы могут быть определены арками, нишами и перегородками. В узкой комнате прямоугольной формы отлично смотрится подиум на ширину стены.

Если конструкция делается в качестве спального места или для хранения вещей, то ее нужно устанавливать в том месте, где как раз бы вписалась тумба либо кровать. Округлой формы подиумы придают помещению уют и комфорт. Однако такие конструкции сложнее меблировать.

Тип конструкции

Подиумы изготавливают из деревянного каркаса или монолитного бетона. Кстати говоря, каркас обшивается одним из видов напольного материала. Каждый тип конструкции имеет свои неоспоримые достоинства и недостатки.

Монолитный подиум. Бетон заливается в заранее сделанную опалубку, которая будет в точности повторять форму готового подиума. Затем его поверхность выравнивается при помощи стяжки. Потом уже укладывают напольное покрытие. Это может быть паркет, плитка, ковролин, линолеум, ламинат и т.д. Монолитный подиум невероятно надежен и долговечен. Он не гниет, не впитывает влагу и способен выдержать большие нагрузки. Главный его недостаток – увесистость, ведь даже не очень высокое сооружение создает колоссальную нагрузку на перекрытие. Монолитный подиум может быть сделан только в частных домах, в квартирах он, вероятнее всего, повредит межэтажное перекрытие.

Монолитный

Каркасный деревянный или металлический подиум. Конструкция отличается легкостью, благодаря чему она не нагружает перекрытие. Такой ее тип идеально подходит для квартир. Каркасный подиум своими руками просто установить, что делает возможным изготовление многоступенчатых конструкций без особых усилий. Чтобы улучшить надежность и прочность каркаса, следует обеспечить его надлежащую жесткость. Для этого в конструкции устанавливаются промежуточные лаги.

Каркасные подиумы можно сооружать как в домах, так и квартирах. Главное, выбрать правильно исходный материал для каркаса и отделки готовой конструкции.

Схема деревянного каркасного подиума

Если в помещении повышенная влажность, то основание делают из металлопрофиля и обшивают его плиткой или древесно-полимерным композитом. В помещениях с нормальным уровнем влажности каркас изготавливают из деревянных брусьев. Обшивается основа многослойной фанерой или OSB. Если в качестве лаг используется клееный брус, то его нужно предварительно обработать специальными антигрибковыми пропитками и средствами, защищающими от возгорания.

Простая кровать

Каждому жителю города важно иметь свой угол, где можно полноценно отдохнуть и расслабиться. Это обусловлено неумолимо растущим ритмом жизни. Удобная кровать зачастую главный помощник для здорового отдыха. Если вы живете в небольшой квартире, то не стоит думать, что вам не придется спать на двуспальной кровати. Раньше, в маленьких квартирах единственным выходом было приобретение кровати-книжки, но сегодня такая позиция далеко не единственная. Ныне существующие технологии и инновации позволяют достичь максимального комфорта даже в небольших помещениях. Теперь кровати-подиумы заменяют кровати-книжки все чаще.

Виды подиумов

Есть два вида подиумов-кроватей. Один из них заключается в сооружении подиума и укладке на него двуспального матраса. Так, можно под кроватью расположить еще и вместительные ящики для хранения вещей, например, постельного белья, запасного одеяла с подушками, игрушек для детей и т.д. Второй вид подиума представляет собой площадку и выдвигающуюся кровать. На площадке может располагаться кабинет, игровая или даже кухня. Таким образом, очень легко оптимизировать пространство, ведь на протяжении дня кровать никому не будет мешать.

Схема подиума с выдвижными ящиками

Итак, чтобы соорудить простой подиум в квартире с выдвижными ящиками следует первоначально разработать эскиз, определить количество ящиков, определиться с видом отделки каркаса. Затем следует собрать необходимый инструментарий:

1. Рулетка, карандаш и длинная линейка.
2. Молоток.
3. Саморезы и дюбели.
4. Дрель.
5. Отверка.
6. Электролобзик.
7. Шуруповерт.
8. Строительный степлер пригодится, если в качестве отделки подиума будет использован ковролин.

Материалы и фурнитура подбираются в зависимости от пожеланий. Теперь необходимо осуществить разметку пространства для будущего расположения кровати-подиума. Процесс очень напоминает укладку деревянного пола на лаги, с той лишь разницей, что на поверхности подиума на заключительном этапе будет лежать матрас.

Наиболее экономичным вариантом кровати-подиума будет конструкция, состоящая из установленных устойчивых ножек, прямоугольного деревянного каркаса с накрученным листом ДСП. В конечном итоге на такое сооружение укладывают покупной матрас. Кровать такого типа собирается всего за день!

Итак, ДСП нужно закрепить непросто на ножки, а на периметр, сделанный из досок. В соответствии с разметкой на саморезы крепится брус. Такая нехитрая рама станет основанием для монтажа ножек.

Лестница с ящиками

Кровать-подиум с ящиками обходится дороже, да и сделать ее сложнее. Процесс заключается в креплении бруса по периметру конструкции с последующим монтажом досок. Для правильного расчета размеров подиума необходимо учитывать размеры комнаты, в которой он устанавливается. Каркас должен быть выше на 5 см, чем в случае монтажа простого подиума без ящиков. Толщина используемой доски должна составлять 22 мм. Она потребуется для сооружения наружных панелей подиума, а также поперечной планки, которая устанавливается по центру конструкции. При производстве внутренних деталей блоков используется ДСП, имеющая толщину 19 мм. Опорный каркас сооружается изнутри блока. Первоначально следует установить несущие бруски, размером 47×27 мм – они устанавливаются горизонтально, а после опорные бруски. Чтобы распределить нагрузку на опорные бруски равномерно, один из них устанавливается в центр, а по краям располагают два. Крепление брусков проводится при помощи шурупов.

Кровать и выдвижные ящики

Чтобы сделать выдвижные ящики следует приобрести необходимое количество доски, имеющей толщину 16 мм. Детали следует предварительно подготовить, а после собрать. Днище оформляют при помощи фанеры, имеющей толщину 10 мм.

Что касается размеров ящиков, то они должны рассчитываться с учетом внутреннего пространства подиума.

Для соединения деталей используется специальный клей. При помощи струбцинок стягивают конструкцию до полного высыхания клея.

Выдвижная кровать

Чтобы сделать выдвижную кровать необходимо предварительно продумать выдвижную систему, ведь она должна выдерживать большие нагрузки. Для этого следует приобрести направляющие и ролики. Каркас изготавливается без особенных загвоздок, можно сказать, традиционно. Наибольшая загвоздка в монтаже выдвижной кровати.

Схема выдвижной кровати

Подиум, впрочем, как и пол во всей комнате, должен быть ровным. Это обусловлено тем, что на нем будет установлена мебель, да и по конструкции придется ходить. Предварительно на стенах отмеряется высота конструкции. Применив уровень (идеально лазерный, но сгодится и обычный) проводят по стенах соприкосновения с подиумом ровную линию, которая должна соответствовать габаритам и высоте готовой конструкции.

Для изготовления каркаса, как и в описанных выше случаях, используется брус. Опорные бруски крепятся или к полу, или к стене. Это зависит от размеров подиума, а также наличия ниш. Конструкцию, имеющую небольшой размер, как правило, анкерами крепят к стене вертикально.

Прочность конструкции напрямую зависит от расстояния между стойками, стандартный шаг составляет 40 см.

Теперь можно собирать верхнюю часть каркаса. Для этого на стойки укладывают горизонтальные брусья, которые соединяют между собой под углом 90°. Узлы соединения можно фиксировать металлическими уголками. Особенно это важно при сооружении крупногабаритного подиума.

Внутреннюю поверхность, в случаях, когда ее не используют для ниш, стоит заполнить пенопластом либо минеральной ватой. Эти материалы будут служить неплохой звукоизоляцией. Это уменьшит гулкий звук, создаваемый при ходьбе пустым внутренним пространством. Примеры этих процессов можно посмотреть на фото.

Изготовление каркасного подиума

Обшивка каркаса должна быть прочной, поэтому для этой цели используется листовой материал надлежащего качества. Это могут быть гипсоволоконные плиты, доски, OSB либо USB, листы фанеры. Листы обшивочного материала закрепляются при помощи гвоздей либо саморезов. Чтобы предотвратить деформацию поверхности при разбухании обшивочного материала обязательно оставляйте компенсационные швы, имеющие ширину 2–3 мм.

В случаях, когда внутреннее пространство используется, с внутренней стороны также следует обшить каркас. Если внутренних ниш не будет, то торец подиума также следует обшить.

Что касается финишной отделки, то она проводится с использованием самых различных напольных материалов. Это может быть паркет, ковролин, пробка, ламинат, линолеум, плитка и т.д. Особенного внимания заслуживает процесс отделки фронтальной части подиума. Ее обшивают таким же способом, как и верх подиума в тех случаях, когда она имеет ровную границу. Если она волнообразна, то для обшивки используют гибкий материал, легко поддающийся изгибу. Рекомендуется применение гибкой фанеры, плинтуса ПВХ, металлических профилей, сделанных из алюминия или латуни, МДФ панелей.

Кровать изготавливается так же, как и выдвижной ящик, главное тут выдержать точно ее размер и правильно установить направляющие и ролики. Качество этих движущихся элементов играет ключевую роль, поэтому экономить на их приобретении крайне рискованно.

После того как изготовление подиума подошло к концу, следует по нему пройтись. Это делается для оценки скрипов и прогибов. Если есть дефекты, то их необходимо устранить.

В случаях, когда производственные процессы завершены в правильной последовательности, можно приступать к установке мебели.

Если вы имеете вопросы по теме, то без колебаний задавайте их работающим на сайте специалистам. Возможно, вы воспользовались какими-то советами? Тогда поделитесь, как изложенный материал вам помог. В любом случае ваши комментарии принесут пользу читателям.

Видео

Изучите процесс строительства подиума, посмотрев видеоматериал:

Фото

В детской

Спальная зона

В спальне

С выдвижными ящиками

С выдвижной кроватью в детской

С потайной кроватью и ступеньками

Подиум для кровати, отделанный ламинатом

Обустройство детской

Многоступенчатый подиум

Гостиная зона
