Подключение одноклавишного выключателя – Одноклавишный выключатель — установка и подключение своими руками. Самая простая инструкция по монтажу розеток здесь!

Одноклавишный выключатель

При монтаже или ремонте домашней электропроводки неизбежно возникает необходимость в установке или замене выключателей света. Такие работы не представляют особенной сложности и вполне могут быть выполнены неспециалистом, имеющим понятие о том, что представляет собой схема подключения светильника и каких правил электробезопасности следует придерживаться при ее монтаже. Именно поэтому перед тем как приступать к выполнению подобных работ следует предварительно разобраться, как подключить выключатель света.

устройство однокавишного выключателяустройство однокавишного выключателя

Применение одноклавишных устройств целесообразно в тех случаях, когда необходимо организовать коммутацию провода, через который получает питание одна лампочка или светильник. Если нужно подключить люстру, имеющую в своем составе большое количество светильников, то лучше использовать многоклавишное устройство. Другим случаем, в котором предпочтительнее использовать двух- или трехклавишные выключатели является ситуация, когда с помощью такого устройства необходимо обеспечить включение лампочек в разных помещениях, например, в коридоре, ванной и туалете.

Необходимые инструменты и материалы

Перед тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:

  1. Выключатель.
  2. Подрозетник.
  3. Светильник с лампой.
  4. Изолента.
  5. Нож для зачистки изоляции.
  6. Индикаторная отвертка.

Набор инструментовНабор инструментов

В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:

  1. Алебастр.
  2. Шпаклевка.
  3. Распределительная коробка. Эта деталь нужна только тогда, когда необходимо смонтировать новую проводку в помещении. В противном случае нужно просто найти ближайшую установленную коробку и через нее подключить светильник и выключатель.
  4. Перфоратор.
  5. Емкость для размешивания шпаклевки.
  6. Болгарка с кругом по бетону.
  7. Стремянка.
  8. Шпатель.
  9. Провода.

Виды одноклавишных выключателей

По способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.

выключатели встраиваемого и накладного типа

выключатели встраиваемого и накладного типа

Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами.

Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире.

Внутреннее устройство одноклавишного выключателя

Одноклавишный выключатель состоит из следующих основных частей:

  • Рабочий механизм. Является основной частью устройства. Он включает в себя привод клавиши, установленный на металлической рамке. Для крепления всей конструкции в подрозетнике рамка имеет пару раздвижных лапок. Подключение электрических проводов осуществляется через специальные контакты. Установка рабочего механизма выполняется таким же образом, как и монтаж электрической розетки.

рабочий механизм выключателя

рабочий механизм выключателя

  • Пластиковая клавиша. Служит для удобства включения и отключения контактов устройства.
  • Декоративная рамка. Этот элемент изготавливается из диэлектрического материала и выполняет также функцию защиты от поражения электрическим током. Рамка может крепиться к основной части с помощью пластиковых защелок или металлических болтов.

декоративная рамка выключателядекоративная рамка выключателя

Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте. Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника.

Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников.

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Если выключатель подключен правильно, то при его отключении можно безо всякого риска менять перегоревшие лампочки и выполнять работы по техническому обслуживанию светильника.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

схема установки выключателясхема установки выключателя

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

проходная схема подключения выключателя

проходная схема подключения выключателя

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Порядок выполнения работ по установке

Перед установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель.

Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.

порядок установки подрозетникапорядок установки подрозетника

Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра.

Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя.

Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:

    1. Обесточить электрическую сеть. Сделать это можно при помощи автомата или пробок, расположенных на вводном щитке.
    2. Снять клавишу. Она крепится к элементам рабочей части с помощью пластиковых пазов. Поэтому этот элемент может быть снят пальцами без особенных усилий.
    3. Снять защитную рамку, которая в большинстве случаев крепится к рабочему механизму двумя винтами.
    4. Очистить концы провода, предназначенные для подсоединения к клеммам выключателя, от изоляции. Если в рабочей части устройства предусмотрено подключение проводов с помощью болтового соединения, то нужно освободить от изоляции примерно 1 см каждого провода. В том случае, если используются самозажимные контакты, достаточно будет 0,5 см.
    5. Подсоединить концы провода к контактам выключателя. При этом следует обратить внимание на их правильное соединение в соответствии с маркировкой контактов. Во многих моделях этих устройств используется обозначение L или 1 для входящего и 3 или стрелка для выходящего провода. При затягивании болтов нужно рассчитывать усилие таким образом, чтобы не повредить контакты. Особенно это актуально для дешевых моделей выключателей. Следует также обратить внимание на то, что под болтами не должно оказаться изоляции проводов, поскольку это может привести к перегреву и даже разрушению мест соединения.
    6. Установить рабочий механизм в подрозетник. Для этого применяются раздвижные лапки или специальные винты. При монтаже такого устройства важно не перепутать местами его верхнюю и нижнюю часть. Правильно установленный выключатель находится во включенном положении при нажатии на верхнюю часть клавиши. Чтобы определить, при каком из состояний рабочего механизма замыкается цепь, достаточно сделать несколько пробных включений и отключений. Для включения механизма нужно приложить некоторое усилие, а при отключении достаточно слегка коснуться клавиши – специальная пружина помогает быстрее разорвать электрическое соединение.
    7. Установить защитную рамку. Чтобы добиться правильного расположения рамки можно воспользоваться строительным уровнем.
    8. Установить клавишу.

При установке выключателя с подсветкой все работы выполняются таким же образом, как и при подключении обыкновенного устройства. Единственным отличием является необходимость присоединения к контактам выключателя небольшой электрической цепи, состоящей из токоограничивающего резистора и неоновой лампочки или светодиода.

Принцип действия такой подсветки достаточно прост. Благодаря большому сопротивлению резистора при замкнутых контактах выключателя электрический ток практически не проходит через светодиод. Зато при размыкании рабочих контактов выключателя цепь подсветки становится единственным путем, через который возможно прохождения тока.

Следует заметить, что при выборе коммутационного устройства, предназначенного для работы с энергосберегающими лампами, нужно обращать внимание на элементы подсветки. Если в ней используется светодиод, то лампа в светильнике может немного мигать в выключенном состоянии.

Правила электробезопасности при установке выключателей

Чтобы избежать поражения электрическим током в процессе монтажа и эксплуатации выключателя света, необходимо четко придерживаться следующих правил:

  1. Не работать под напряжением. Перед выполнением любых действий с электрической проводкой необходимо отключить автомат на вводе в квартиру. Единственный случай, при котором может понадобиться его включение, это определение фазного и нулевого провода в распределительной коробке.
  2. Правильное подключение устройства должно быть сделано так, чтобы при его работе размыкался фазный провод.

Таким образом, установка одноклавишного выключателя света не представляет особенной сложности. Для правильного монтажа подобных устройств не нужно обладать огромным опытом или каким-то специальным мастерством. Вместе с тем, к любым работам, проводимым в электрической проводке квартиры, следует относиться чрезвычайно ответственно.

Схема подключения и установка одноклавишного выключателя

Одноклавишный выключатель является простейшим изделием, предназначенным для управления освещением дома.

Время от времени такие изделия приходиться ремонтировать или заменять, поэтому желательно представлять схему их включения и принцип работы.

В нашей статье вы найдете ответы на свои вопросы, схему и видео-рекомендации по подключению одноклавишного выключателя.

Где применяется

Выключатель является частью схемы, в состав которой входят источник и потребитель электроэнергии. В данном варианте это сеть в 220 В и светильник. Для включения и выключения такого светильника между ним и сетью должно иметься отключающее устройство.

Принцип работы устройстваВыключатель, имеющий одну клавишу, включается последовательно в фазовую линию сети. В принципе, он может быть включен и в нулевую линию, но это, во-первых, будет противоречить правилам ПУЭ, а, во-вторых, это будет небезопасно при обслуживании электрических аппаратов.

Опасность состоит в том, что при установке прибора в нулевую линию узлы потребителя энергии будут находиться под напряжением даже тогда, когда он находится в выключенном состоянии. И при прикосновении к электроаппарату человек может оказаться пораженным током.

Для подключения осветительной лампы к сети с использованием выключателя обычно используется распределительная коробка, в которой производится коммутация. При этом к ней подходит 6 электрических линий – по двум подается напряжение, две идут к лампе и две идут к выключателю.

Как правильно выбрать

В зависимости от вида электропроводки (открытой или скрытой) в доме могут быть применены выключатели одного или другого вида. Они отличаются своей конструкцией в части установки их на стену. В первом случае аппарат устанавливается на размещенную на поверхности стены деревянную пластинку, во втором — в заглубленный в стену металлический или пластмассовый подрозетник.

В любом случае при выборе коммутатора следует обращать внимание на его предельные характеристики. Обычно величина рабочего напряжения стандартного аппарата равно 220 В, а рабочего тока -10 А.

В паспорте указывается также максимальная коммутируемая мощность (стандартная -2,2 кВт).
При этом, мощность потребителя, например, осветительных средств дома, не должна превышать этой максимальной мощности.

Установка и видео-инструкции

При монтаже системы управления светом наибольшее внимание надо уделять:

  • Правильному соединению элементов в коробке (блоке) распределения.
  • Правильному подключению самого выключателя.

Схема подключения одноклавишного выключателя к лампочке:

Проводка и план монтажа коммутатора

Для выполнения первого правила надо сделать следующие операции:

  • Определить фазовую линию, подходящую с сетевой стороны. Для этого можно использовать пробник – отвертку с неоновой лампочкой. Если поднести пробник к фазе, то неоновая лампочка начнет светиться. Если же пробник поднести к нулю, то свечения не будет.
  • Отключить питание на квартирном щите.
  • Соединить фазу с одним из кабелей, идущих к выключателю.
  • Соединить второй кабель, идущий от выключателя, с проводом, который подходит к центральному контакту цоколя осветительной лампы.
  • Соединить с сетевым нулем провод, идущий от внешнего контакта цоколя.

Соединение зачищенных концов можно осуществлять различными способами:

  • скруткой и последующей пайкой с дальнейшим изолированием этого места лентой или специальными колпачками;
  • винтовыми или болтовыми зажимами;
  • с помощью клеммных колодок;
  • пружинными зажимами, например, типа Wago.
Наиболее надежный контакт в данном случае обеспечивает первый вариант. Винтовые и болтовые соединения надежны, но при их выполнении возможны повреждения соединяемых элементов. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию.

Для выполнения второго правила надо выполнить такие операции:

  • Снять клавишу устройства с применением отвертки с тонким жалом. При этом следует учитывать, что современные пластмассовые корпуса приборов имеют очень хрупкое строение, поэтому действовать надо осторожно.
  • Укрепить накладной вариант прибора шурупами на деревянном подрозетнике. Винтами подсоединить к контактам проводники, идущие от блока распределения.
  • При скрытой проводке вначале произвести подключение проводов. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления.
  • Установить клавишу на место.

Узнайте из этого видео, как правильно подключить одноклавишный выключатель света:

В следующем видео мы расскажем, как правильно установить одноклавишный выключатель:

В заключение надо включить автомат на щитке и проверить работоспособность системы и ее регулировку.

Подведем итоги. Для управления отключением потребляющих электроэнергию средств, например освещения, используются одноклавишные выключатели. Такие аппараты включаются в фазовый провод последовательно со средством освещения.

Монтаж системы отключения устройств, использующих электроэнергию, производится с использованием специальной распределительной коробки.

Прибор необходимо выбирать таким образом, чтобы его предельные электрические характеристики были равны или больше таких характеристик потребителей тока.

Как подключить выключатель с одной клавишей своими руками

выключатель

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

внутренняя часть выключателя

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

  1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
  2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
  3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

  1. выключатель наружной установкиНаружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
  2. выключатель для внутренней установкиВнутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

выключатель влагозащищенный ip55Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Устройство и принцип действия

Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

составные части выключателя

Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

механизм выключателя

Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

  1. Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
  2. Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

Необходимые инструменты и материалы

Перед тем, как выполнить подключение выключателя света, в комнате должна быть сделана разводка электрических проводов и подготовлено место (отверстие) в стене, куда непосредственно будет монтироваться коммутационный аппарат. Если этого нет, для начала вам придётся сделать штробы в стене (для прокладки электрического провода) и смонтировать распределительную коробку (в ней будут производиться соединения проводов). Для этого запаситесь следующими материалами и инструментами:

  • Шпаклёвкой или алебастром.
  • Перфоратором и болгаркой с кругом по бетону.
  • Шпателем и ёмкостью для замешивания раствора.

Есть вариант немного проще – отыскать в комнате ближайшую установленную распределительную коробку и произвести подсоединение проводов в ней.

Имейте в виду! Распределительные коробки всегда монтируются под потолком (на расстоянии 10-30 см от него), поэтому для работы вам обязательно понадобится стремянка.

Чтобы самостоятельно произвести элементарный монтаж, а потом проверить, насколько правильно выполнена схема подключения выключателя к лампочке, вам понадобятся следующие материалы и инструменты:

  • Выключатель с одной клавишей внутреннего исполнения.
  • Полипропиленовый или пластмассовый подрозетник (монтажная коробка).
  • Светильник на одну лампочку.
  • Изоляционная лента.
  • Отвёртка с индикацией напряжения.
  • Нож для зачистки изоляционного слоя на проводах.

Подключение

схема подключения одноклавишного выключателя

О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

  1. Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
  2. От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
  3. Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
  4. В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
  5. Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
  6. Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
  7. А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
  8. Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
  9. Включите вводной автомат и опробуйте в действии выключатель.

Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу». Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

Видео

Теперь вы знаете, как подключить выключатель с одной клавишей. Можно, конечно, пригласить для этого дела специалистов-электриков. Но в случае именно с этим устройством нет ничего сложного, а результат, сделанный своими руками, радует всегда вдвойне.

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

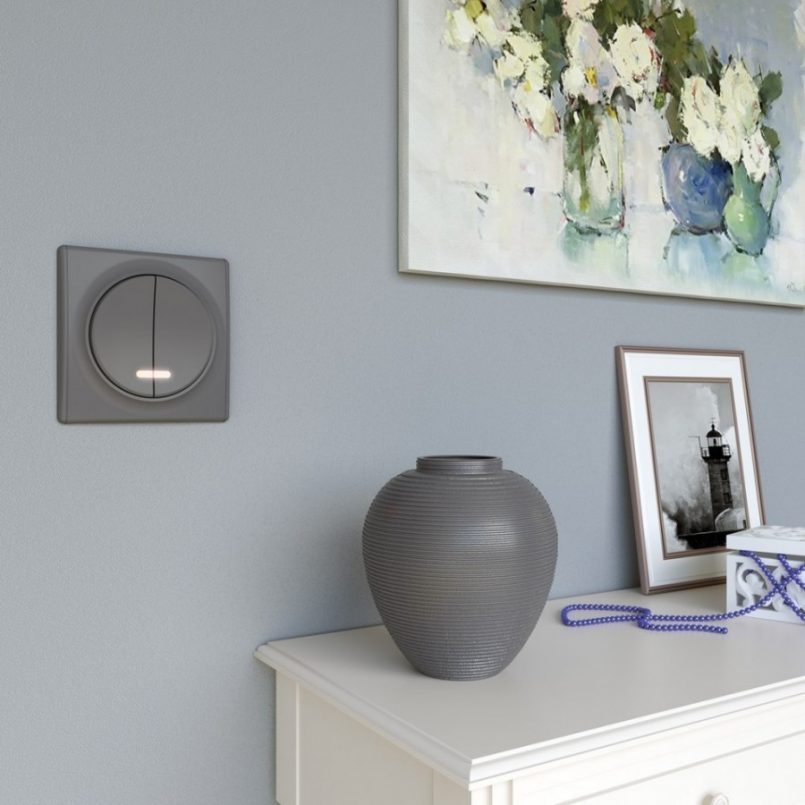

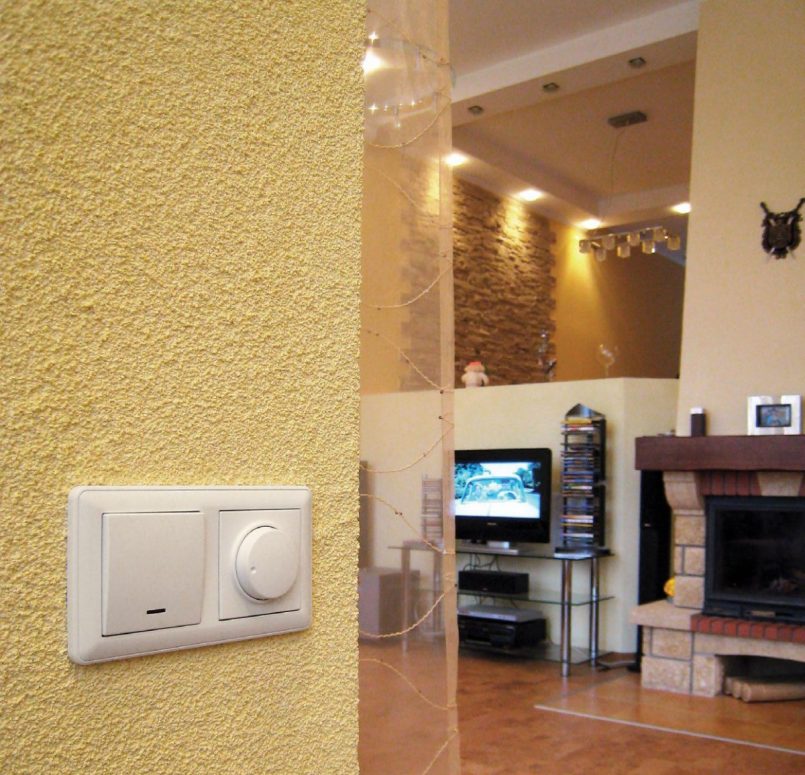

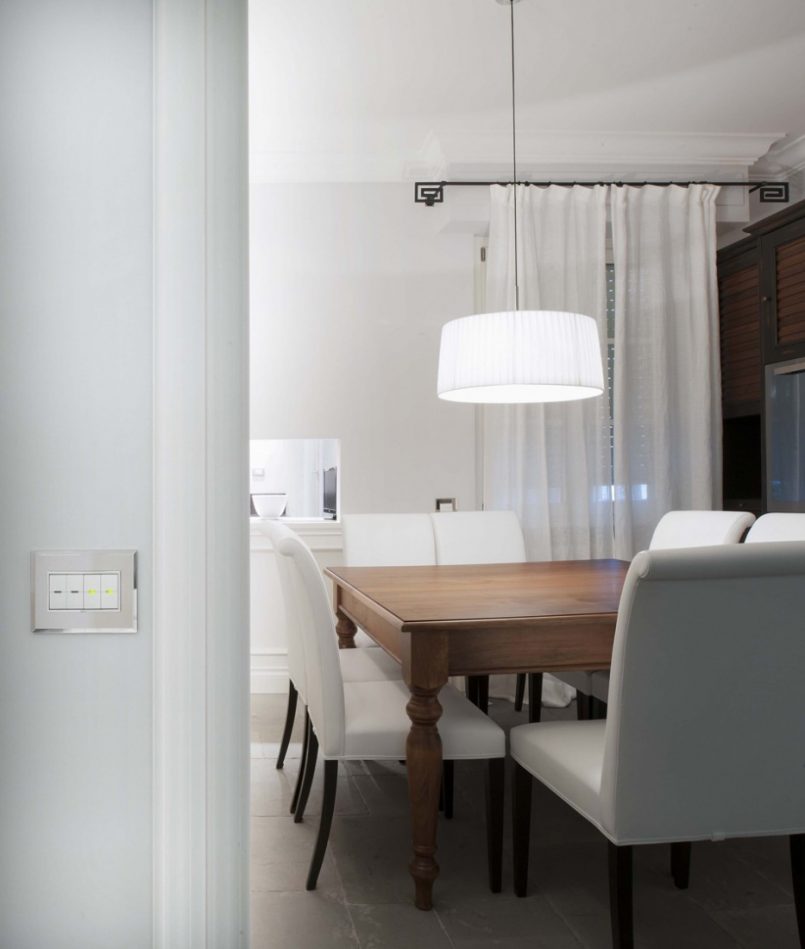

Схема подключения выключателя с подсветкой

Огромное количество современных инноваций направлено на увеличение уровня комфорта и удобства нашей с вами жизни. Электрические приборы, в том числе и простые выключатели, тоже не стоят на месте. Мало того, что дизайнеры занимаются наиболее удобной формой для кнопок, в то же время не забывают и о таких старых идеях, как простая подсветка.

Сегодня мы разберем схему подключения выключателя с подсветкой, то какие виды подобных бывают, чем они отличаются, и о многом другом.

Краткое содержимое статьи:

Особенности

Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели. Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком. Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве. Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
