Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.

Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.

Как выбрать выключатель

Выключатели для света бывают следующих видов:

• одноклавишные
• двухклавишные
• сенсорные
• импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.

Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.

Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

• выключатель
• электропровод
• распределительные коробки
• электроиндикаторная отвертка
• кусачки и плоскогубцы
• изолента
• крепежный элемент
• подрозетник
• перфоратор

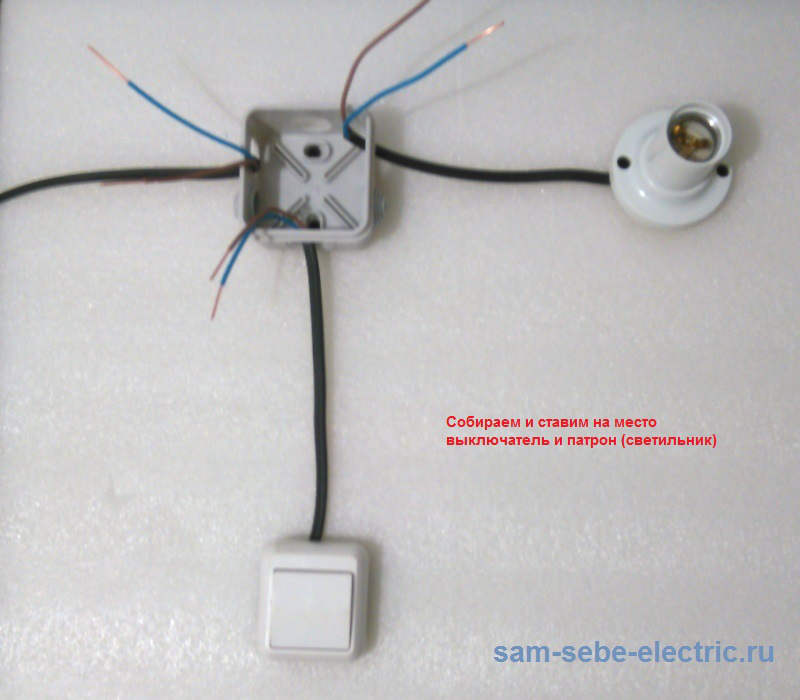

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.

Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.

Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;

— распределительная коробка;

— соединительные провода;

— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

—

—

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

• выключатель;
• нож;
• индикатор напряжения;
• плоская и крестовая отвёртки.

2. Отключите электричество

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

• Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
• Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
• Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
• Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

• Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
• Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

• Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
• Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
• Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

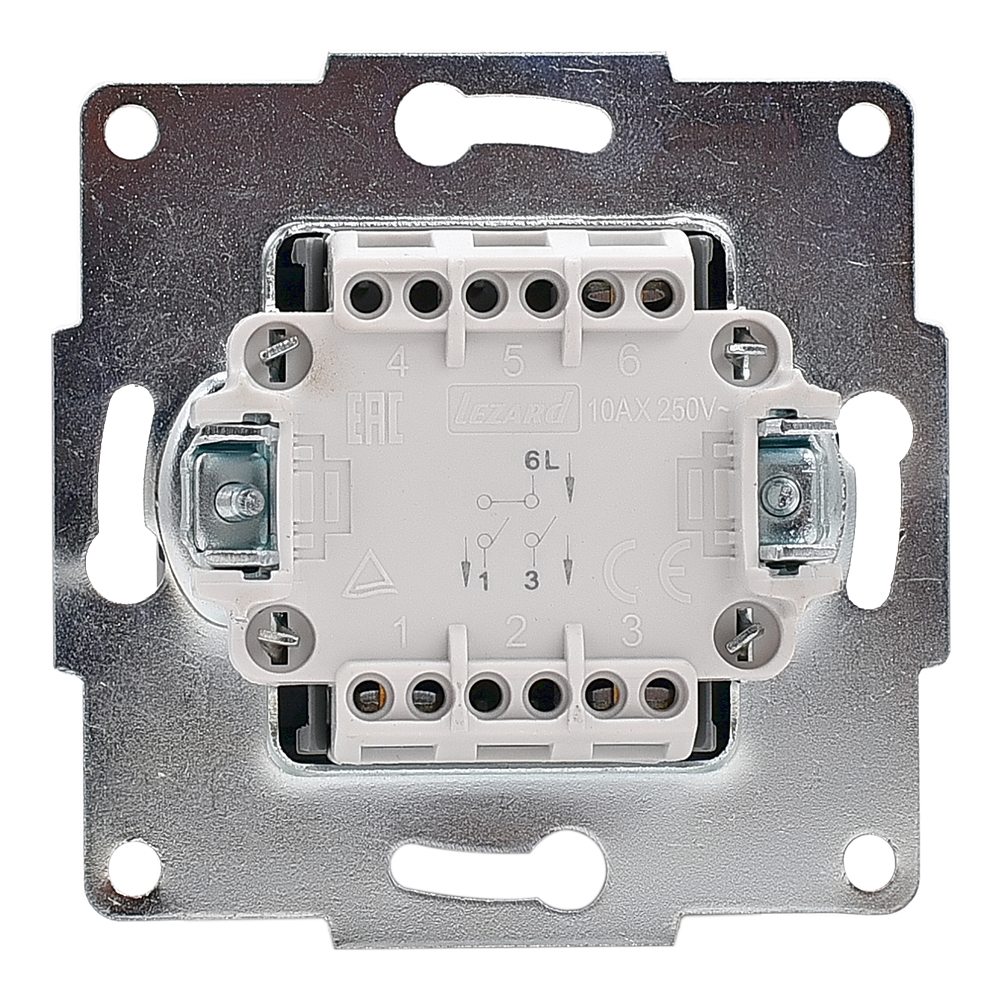

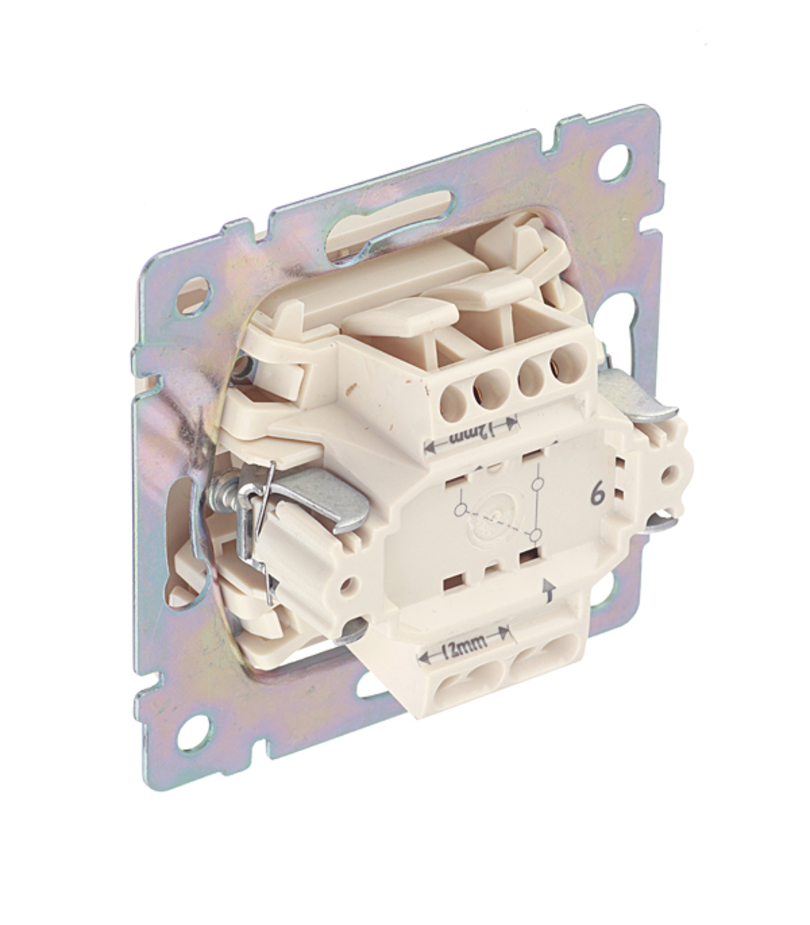

Как подсоединить проходной выключатель

• Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.

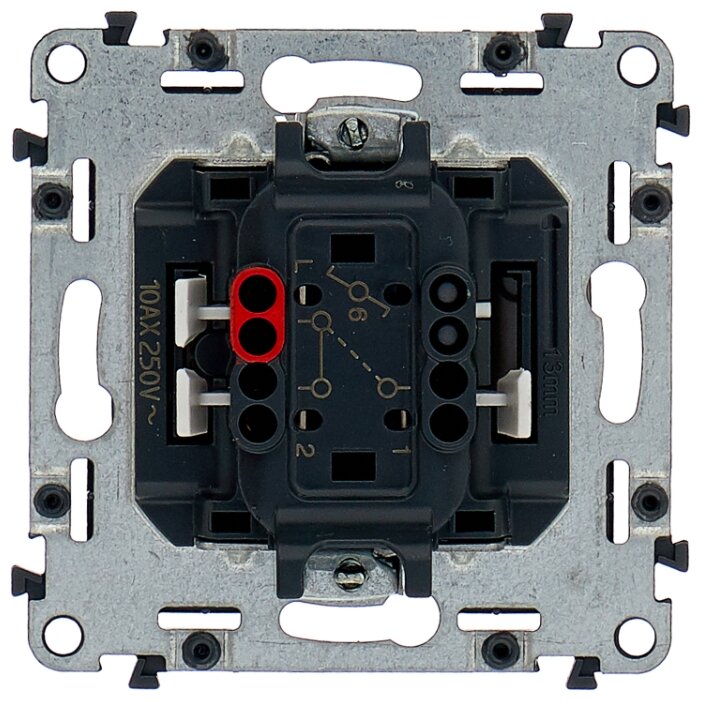

• Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
• Затяните все прижимные винты отвёрткой для надёжной фиксации.
• Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

• Сложите провода гармошкой и поместите выключатель в монтажную коробку.
• Выровняйте механизм и закрепите его, затянув распорные винты.
• Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
• Защёлкните декоративную крышку, вставив её на положенное место.
• Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов, и обнаружение выбросов.

Прерывание цепи — важный шаблон для создания отказоустойчивого микросервиса. Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент простой клиент нагрузочного тестирования под названием fortio. Fortio позволяет контролировать количество подключений, параллелизм и задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя. политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда istio-proxy открывает канал для дальнейших запросов и подключений.

  $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
# диапазон, средняя точка, процентиль, количество
> = 0,000499  0,001  0,003  0,004  0,005  0,006  0,007  0,008  0,011  0,012  0,014

  Код 200: 17 (85,0%)
Код 503: 3 (15,0%)


  $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Завершено через 51,9946 мс: 30 звонков. qps = 576,98
Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
# диапазон, средняя точка, процентиль, количество
> = 0.0004298  0,001  0,002  0,003  0,004  0,005  0,006  0,007  0,008  0,009  0,014

  Код 200: 11 (36.7%)
Код 503: 19 (63,3%)


  $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_total: 29


Как работают автоматические выключатели | HowStuffWorks

Электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение — заряд перемещается всякий раз, когда цепь замыкается.Ток, как говорят, равен , переменный ток , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

Распределительная сеть подает электричество с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) в доме варьируется. Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой . Это сопротивление заставляет прибор работать.Например, лампочка имеет внутри нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

Объявление

В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может протекать через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).В целях безопасности устройства предназначены для поддержания относительно низкого уровня тока. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и проводки здания до опасного уровня, что может вызвать пожар.

Это поддерживает бесперебойную работу электрической системы в большинстве случаев. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода.Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и вызвать пожар.

Задача автоматического выключателя — отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

Миниатюрные автоматические выключатели (MCB) для начинающих

Двойные функции переключателя и предохранителя

В этой технической статье основное внимание уделяется широко используемым миниатюрным автоматическим выключателям, рассчитанным на 240 В или менее . Это меньшие и маломощные версии автоматических выключателей в литом корпусе промышленного класса, рассчитанные на 600 В или меньше. Эти миниатюрные выключатели, называемые воздушными выключателями, основаны на тепловом, магнитном или комбинированном термомагнитном принципах .

Сейчас они почти исключительно устанавливаются во всех новых жилых домах, на малых предприятиях и офисах, а также при обновлении существующих старых электрических систем. Они рассчитаны на: ампер, напряжение и прерывание тока короткого замыкания или повреждения.

Автоматические выключатели выполняют двойные функции выключателя и предохранителя . Они могут размыкать цепь из соображений безопасности или технического обслуживания, просто переключив свои тумблеры в положение ВЫКЛ. . В качестве замены предохранителей они обеспечивают автоматическую защиту цепи и не нуждаются в замене после прохождения опасного перегрузки по току или устранения короткого замыкания.

Продолжим эту статью следующими темами, важными для полного понимания MCB:

Номинал MCB

Номинальный ток определяет максимальный ток, который автоматический выключатель может выдерживать без отключения. Для типичных автоматических выключателей этот номинал составляет от 2 до 125 А . В жилых помещениях однополюсные выключатели защищают параллельные цепи 20 В, а двухполюсные выключатели защищают параллельные цепи 240 В.

Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже.

Рейтинг отключения по току короткого замыкания (или рейтинг отключения при коротком замыкании) — это максимальный доступный ток повреждения, который можно ожидать от потолочного или установленного на площадках распределительного трансформатора вне дома. Если трансформатор может производить ток 10 000 A , каждый выключатель в центре нагрузки должен быть рассчитан на не менее 10 000 A .

В то время как бытовые выключатели имеют номиналы 10 000, 22 000, 42 000 и 65 000 А, доступный ток короткого замыкания для большинства одноквартирных домов редко превышает 10 000 А (10 кА) .

Вернуться к темам ↑

Конструкция

Каждый миниатюрный выключатель или выключатель ответвления, как показано в разрезе на Рисунке 1 ниже, включает биметаллическую полосу или элемент. Когда эта полоса нагревается до пороговой температуры, она изгибается достаточно, чтобы разблокировать механизм и размыкать электрические контакты выключателя.

Когда контакты размыкаются, тумблер автоматического выключателя автоматически переключается в положение ВЫКЛ. Это, в свою очередь, размыкает ответвленную цепь.

Вернуться к темам ↑

Принцип действия и принцип действия

Эти небольшие автоматические выключатели можно сбросить вручную после срабатывания. Как и в случае с предохранителями, номинальный ток выключателя должен соответствовать допустимой нагрузке цепи, которую он защищает. Эти автоматические выключатели также называются вставными выключателями, потому что они подключаются к центру нагрузки, вставляя их в язычки или стержни сборных шин.

Высококачественный тепловой выключатель откроет неисправность 10 000 А при 240 В переменного тока за 40–50 мс или даже быстрее.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

В условиях простой перегрузки отклонение биметаллического термочувствительного элемента в автоматическом выключателе приводит к размыканию цепи при достижении заданного порога температуры. Повышение температуры в биметаллическом элементе в основном вызывается током нагрузки (I ² R) при нагреве .

Термический элемент также влияет на эффекты нагрева или охлаждения , вызванные близлежащими источниками нагрева или охлаждения (печи или кондиционеры), а также изменениями окружающей температуры.

Размер биметаллического термоэлемента, его конфигурация, форма и удельное электрическое сопротивление определяют токовую нагрузку автоматического выключателя. Самый распространенный элемент — это «сэндвич» из двух или трех разных металлов . Например, сторона с низким расширением может быть инваром, центром может быть медь или никель, а для стороны с высоким расширением существует широкий выбор металлов.

Некоторые тепловые выключатели с номиналом 5 А или ниже содержат катушек нагревателя рядом или последовательно с биметаллическим элементом.Эти змеевики нагревателя компенсируют более низкое ожидаемое тепловое воздействие неисправности в слаботочной цепи. Они увеличивают самонагрев элемента, чтобы поддерживать температуру термоэлемента ближе к заданной пороговой температуре, чтобы ускорить реакцию на отключение при наличии перегрузки по току.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Некоторые миниатюрные тепловые выключатели также содержат магнитный элемент для ускорения срабатывания при исключительно быстро нарастающей перегрузке.Это условие увеличивает ток достаточно быстро, чтобы создать магнитное поле в небольшом электромагните или соленоиде, который втягивает механическую связь, чтобы разблокировать контакты и отключить прерыватель, прежде чем биметаллический элемент сможет среагировать и отклониться.

Основные элементы термомагнитного выключателя показаны на упрощенной схеме. Рисунок 2.

Нормальное состояние автоматического выключателя показано на рис. 2а .Биметаллический элемент в этих выключателях реагирует на перегрузку по току так же, как элемент в простом тепловом выключателе. Как показано на Рисунке 2b, биметаллический элемент отклоняется пропорционально тепловому эффекту тока, проходящего через провод в непосредственной близости от него.

Как и в тепловых выключателях, биметаллический элемент отключает замыкание на 10 000 А при 240 В переменного тока за 40–50 мс . Гибочный элемент освобождает контактный механизм, размыкая контакты.

Напротив, у небольшого магнитного элемента соленоида есть несколько витков провода с низким сопротивлением, последовательно соединенных с проводом, примыкающим к термоэлементу, что мало влияет на полное сопротивление выключателя.В присутствии быстро нарастающего тока вокруг соленоида формируется магнитное поле, заставляющее его тянуть штангу отключения, которая размыкает контакты и размыкает их.

Этот элемент срабатывает в 4 раза быстрее, чем биметаллический элемент, или примерно за 10 мс.

Вернуться к темам ↑

Температура

Автоматические выключатели в литом корпусе и миниатюрные автоматические выключатели предназначены для работы в условиях повышенной температуры, например, внутри панели выключателя, несущей нагрузку .Если дверцу панели оставить открытой в течение длительного времени или снять, внутренняя часть панели остынет до более низкой температуры.

Это дополнительное охлаждение позволит тепловому элементу выключателя превысить номинальный постоянный ток. Это может означать, что груз, который он защищает, может перегреться.

Вернуться к темам ↑

Монтаж автоматических выключателей

Производители автоматических выключателей применяют различные методы крепления своих выключателей к «горячим» шинам. У большинства прерывателей есть выемки на одном конце нижней поверхности и токопроводящие зажимы на другом конце.

Типичные «горячие» шины центра нагрузки имеют выступы, чередующиеся с внутренней стороны стержней. Как указывалось ранее, концы этих выступов загнуты наружу под прямым углом, чтобы образовать уколы.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Выключатели устанавливаются путем зацепления за выемку на одном конце под рельсом и прижатия проводящих зажимов над штырями для создания низкоомных контактов с «горячими» шинами.

Вернуться к темам ↑

Приложения

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Одно- и двухполюсные выключатели наряду с обычными домашними электрическими панелями наиболее широко используются также в центрах нагрузки. Однополюсные блоки, рассчитанные на 120/240 В переменного тока, предназначены для подключения к одной стойке шины для получения 120 В между одним из «горячих» плеч и нулевой шиной, как показано на рисунке 3. Эти выключатели предназначены для доступны с рейтингами от 15 до 70 A , но с рейтингами 15 и 20 A чаще всего используются в домах.

Доступны полноразмерные 1 дюйм шириной и двойные 1 дюйм. ширины и половинной ширины 1/2 дюйма.

Некоторые однополюсные устройства внесены в список UL как HACR типа , для обслуживание оборудования для кондиционирования, отопления и охлаждения, а также внесение в список UL для SWD (коммутационный режим) для переключения нагрузок люминесцентного освещения на 120 В переменного тока.Двухполюсные выключатели рассчитаны на 120/240 или 240 В переменного тока.

Стандартные размеры подключаются к двум соседним шинам для получения 240 В между двумя параллельными «горячими» шинами. Они доступны с номиналами от 10 до 125 В . Эти выключатели имеют одно общее отключение, и многие из них относятся к типу HACR.

• 15 и 20 A — Защита нагревателей и насосов плинтуса
• 30 A — Защита водонагревателей, осушителей и оборудования для кондиционирования воздуха s 40-50 A: Защита кухонных плит и плит
• 50 А или более — Защита электрических нагревателей

Трехполюсные выключатели на 240 В требуют трех пространств для контакта с тремя ножами, а также имеют общие выключатели.Обычно они обозначаются как тип HACR для использования с оборудованием для кондиционирования, отопления и охлаждения .

Вернуться к темам ↑

Ссылка: Справочник по деталям электрического проектирования — Нил Склейтер, Джон Э. Трейстер (книга для приобретения здесь)

Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

Автоматический выключатель — это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

Принцип работы автоматического выключателя

Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

Типы автоматических выключателей

Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: —

1. Масляный автоматический выключатель
2. Автоматический выключатель минимального уровня
3. Автоматический выключатель воздушной струи
4. Автоматический выключатель на основе гексафторида серы
5. Вакуумный выключатель
6. Автоматический выключатель

Все высоковольтные выключатели можно разделить на две основные категории: i.е масляные выключатели и безмасляные выключатели.

Подключение однокнопочного переключателя проходного типа. Установка переключателя однокнопочного

Благодаря этому устройству вы можете легко управлять своими лампами из двух разных мест. Если вы планируете использовать этот выключатель, то лучше всего установить его в коридоре или просторном коттедже. Схема подключения переключателя с одним ключом поможет осуществить этот процесс.

Теперь посмотрим на схему подключения. переключатель петли с одним ключом. Также в этой статье вы сможете увидеть видеоурок, который позволит вам выполнить правильное соединение проводов.

Этот переключатель нельзя использовать отдельно. В вашем доме должно быть как минимум два товара. Подключение проводов не занимает много времени и практически не отличается от.

Ноль уйдет на лампу, а фаза на разрыв. Единственное отличие будет заключаться в том, что схема подключения будет иметь на выходе не одну фазу, а две. Выходные контакты нужно будет соединить переключателем, который на выходе может иметь один провод для подключения к люстре. Ниже мы разместили картинку, на которой вы можете увидеть коммутацию проводов в двух лампах.

Мы уверены, что вам сложно понять эту информацию, поэтому мы решили ознакомиться с электрической схемой одноклавишного переключателя. При необходимости можно почитать о.

Как видите, два однокнопочных устройства на схеме должны быть подключены к одной лампе. Кабель должен иметь подходящий диаметр. Об этом вы можете узнать в нашей статье.

Если у вас возникли проблемы с пониманием того, как подключиться, мы рекомендуем вам посмотреть обучающее видео ниже.После просмотра все встанет на свои места.

Также следует помнить, что к одному светильнику можно подключить 3 или даже 4 выключателя. Сделав это подключение, вы можете легко включить свет с 3-х или 4-х точек. Для такого соединения нужно использовать крестообразные продукты, которые являются элементами промежуточной цепи. Ниже вы можете увидеть фото, на котором подробно описан этот процесс.

Для удобства управления освещением и электроприборами на больших площадях квартиры часто используют проходной выключатель.Такие устройства призваны обеспечить максимально комфортную работу потребителей электроэнергии. В частных квартирах их установка применяется для управления осветительными приборами на лестницах, в коридорах, спальнях и других местах, где может быть недостаточно установки одного прибора для удобства включения света в комнате. Это часто связано, например, с необходимостью вернуться в противоположный конец коридора или встать с постели, чтобы включить или выключить свет в комнате.

Альтернативой таким выключателям может служить устройство ,. Однако их использование связано с рядом существенных недостатков, например с необходимостью периодической замены батарейки пульта ДУ, а также с ее возможной потерей.

Чтобы понять, как подключить сквозной коммутатор, сначала необходимо понять его внутреннюю структуру и принцип работы.

Конструкция устройства

Классификация проходных выключателей напрямую зависит от их конструкции и функционального назначения.По количеству независимых коммутируемых электрических цепей такие устройства делятся на одноклавишные, двухклавишные и трехклавишные.

Простейший сквозной переключатель — это изделие с тремя клеммами для подключения проводов, одна из которых является входом, а две — выходами. Рабочий контакт этого коммутационного устройства имеет всего два положения, в одном из них одна линия замкнута, а другая — в другом. Когда вы нажимаете кнопку переключения, ее контактная группа меняет свое положение, размыкая одну из цепей и одновременно замыкая вторую.Это позволяет управлять освещением одновременно из двух мест.

Некоторые модели таких устройств также имеют промежуточное положение контакта, при котором оба они находятся в разомкнутом положении. Трехпозиционный переключатель относится к отдельной группе изделий со своими специфическими задачами и редко используется в схемах освещения.

Другой тип устройств, предназначенных для управления электроприборами с трех и более мест, — это перекрестные переключатели.

Их конструкция отличается наличием пары соединенных между собой контактов, переключение которых происходит одновременно при нажатии на клавишу.Такие изделия могут быть выполнены в трех- и двухклавишном исполнении. Они предназначены, соответственно, для контроля работы трех или двух групп потребителей.

Электросхемы

Управление освещением двух, трех и более мест может быть реализовано по схеме, использующей сквозной переключатель, подключение которого является довольно простой задачей.

Для управления освещением с двух мест необходимо использовать схему переключения, состоящую из двух таких изделий. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе.Данная схема может быть реализована при следующем соединении элементов электрической схемы.

Как видно из рисунка, схема подключения проходных переключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего это напоминает подключение обычного двойного переключателя, однако есть принципиальное отличие, которое заключается в том, что в любом положении замыкающих контактов одна из двух переключаемых цепей замкнута.Таким образом, два переключателя составляют единую систему управления освещением.

Данное техническое решение позволяет подавать напряжение на ввод потребителя электрической энергии путем изменения положения контактов любых двух коммутационных устройств.

Переключатель проходного действия, схема которого показана на рисунке, позволяет управлять освещением с двух мест. На практике часто возникают ситуации, требующие использования более сложных устройств, обеспечивающих возможность управления работой.электрическая сеть из трех и более мест.

Двойные или тройные, а также перекрестные выключатели могут использоваться для реализации различных схем управления потребителями электроэнергии.

Порядок подключения

Установить проходной выключатель не так уж и сложно. Это почти так же просто, как установить обычные коммутационные устройства.

Последовательность подготовительных действий, которые необходимо произвести при его установке, такая же, как и при установке любых элементов:

• Как правило, прокладка проводов для монтажа любых элементов электропроводки осуществляется при проведении масштабных ремонтных работ, включая прокладку кабелей в пазах, а также подготовку и установку монтажных коробок для выключателей. .Для надежного соединения контактов устройства с проводами они должны выступать не менее чем на 60 мм за край коробки.
• Если работы по электромонтажу и установке монтажных коробок уже проводились, то их следует подготовить к установке выключателей. Для этого необходимо освободить концы всех проводов (их количество зависит от конструкции переключателя) от изоляции на 50-150 см.
• Первое, что нужно сделать, это отключить напряжение на элементах электропроводки при помощи, установленной при входе в квартиру.Прежде чем приступить к выполнению каких-либо действий с элементами электропроводки, необходимо убедиться в отсутствии напряжения индикаторной отверткой или тестером.
• Провода подключаются к клеммам по маркировке на корпусе изделия. В этом случае входящий провод обозначается буквой L (L1 и L2, если переключатель двухкнопочный), а исходящие — стрелками. Иногда на заднюю часть корпуса наносят схему подключения. Порядок подключения проводов значения не имеет, это можно делать в любом порядке.

• Рабочая часть выключателя вставляется в коробку и фиксируется с помощью выдвижных полок или зажимов.
• На передней панели устройства устанавливается пластиковая рамка.
• Установите ключ (или ключи).
• На последнем этапе необходимо произвести контрольное включение каждого устройства, чтобы убедиться в исправности цепи.

Особенности подключения

Основными особенностями подключения проходных коммутаторов являются:

1. Количество проводов, необходимое для их работы.Следует отметить, что от распределительной коробки, подходящей для такого устройства, трехжильный провод, один из трех его проводов подводится к переключателю с фазным напряжением, а два других являются отходящими проводами.
2. Особое внимание следует обратить на порядок соединения двух переключателей на схеме друг с другом. Для этого необходимо использовать распределительную коробку. Однако на практике часто бывает целесообразнее проложить двухжильный кабель напрямую от одного устройства к другому, что позволяет значительно сэкономить.В этом случае от распределительной коробки к выключателю может идти только один провод вместо трех.

Для управления освещением из трех и более мест с возможностью управления различными группами осветительных приборов следует использовать схему, включающую двухкнопочные проходные и перекрестные переключатели.

На рисунке показана электрическая схема одной группы осветительных приборов, управление которыми возможно с пяти разных точек. Первым и последним элементом представленного последовательного соединения является сквозной коммутатор.Количество перекрестных переключателей, которые могут быть задействованы в такой схеме, ограничено только соображениями практической осуществимости и простоты использования.

Устройство перекрестного переключателя довольно простое. Имеет две пары контактов, к которым подключается входящий и исходящий двухжильный провод. Нажатие на кнопку одновременно размыкает ранее замкнутые контакты и перекрестно замыкает их между собой. Это позволяет вам изменять состояние каждого из двух проводов, проложенных между сквозными переключателями, не нажимая ни одной клавиши на каком-либо из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такой продукт в большинстве случаев имеет всего 4 контакта, что значительно упрощает процесс его подключения.

Чтобы иметь возможность управлять одновременно двумя группами потребителей, необходимо использовать. Принцип их работы не отличается от уже рассмотренного, однако схема подключения, естественно, более сложная.

Переключатель двухкнопочный допускается рассматривать как два одиночных устройства, помещенных в один корпус.

Если необходимо управлять группами потребителей с трех и более мест, необходимо использовать двух- или трехкнопочные переключатели.

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Они устроены таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи.И все же стоит обратить внимание на цветовую кодировку проводов. По общепринятым правилам изоляция заземлителя окрашивается в желто-зеленый цвет, а нулевой рабочий — в синий. Фазный провод можно окрасить в любой цвет, но чаще всего используется изоляция черного или коричневого цвета.

Что касается способа установки проходного переключателя, то, как и других устройств с электропроводкой, он может иметь внутренний или внешний метод установки. У каждого из них есть свои достоинства и недостатки, однако в большинстве случаев внутренний монтаж используется как более надежный, эстетичный и безопасный вариант.

Пробираться по темным лестницам, испытывать страх и рисковать споткнуться — удовольствие сомнительное. А вот бесполезно горящие лампы в парадных светильниках, «накрученные» киловатты от которых увеличивают общий счет за электричество дома, вызывают раздражение. Чтобы можно было выключить или включить свет с нескольких точек, в ассортимент осветительной арматуры включен элемент, называемый «выключатель прохода».

Переключатель или выключатель?

Внешне этот элемент электрической схемы похож на выключатель — тот же корпус, одна или несколько клавиш, которые фиксируются в двух положениях.Однако его физическая сущность совершенно иная. Если автоматический выключатель разорвет цепь, переключатель контура переключит линии. Кинематическая схема переключателей и переключателей представлена ​​ниже.

Это показывает, что основное различие между этими элементами — количество выходных линий. Как это влияет на построение схемы питания? Переключатель, имеющий биполярный контакт, размыкает или замыкает линию. Если пара переключателей такого типа подключена параллельно, то для прекращения подачи питания необходимо, чтобы оба были разомкнуты.Поэтому они не подходят для схем управления потребителями из разных мест.

Сквозные переключатели подключены последовательно. Три полюса позволяют оставить одну из линий постоянно подключенной к сети. Следовательно, можно выбрать (включить или отключить), изменив положение контактов пары переключателей.

Промышленность производит четыре типа проходных коммутаторов. Три из них различаются количеством клавиш, которое может быть одним, двумя или тремя. Таким образом можно управлять несколькими потребителями электроэнергии.Четырехклавишные модели отсутствуют. Просто потому, что каждому трехполюсному контакту нужны две выходные линии. Проложить более шести токоведущих жил технически сложно из-за увеличения размеров канала для их размещения и крайней запутанности схемы.

Особым элементом этого семейства переключателей является перекрестный переключатель. У него есть один ключ и два подвижных контакта, и они работают одновременно. Его называют крестом для разворота линий, их пересечения. Еще одно отличие этого элемента — отсутствие терминалов, с помощью которых электроэнергия подается конкретному потребителю.Он переключается между двумя последовательно соединенными проходными переключателями, образуя промежуточную контрольную точку.

Прямой выключатель. Электрические схемы

Прежде чем приступить к рассмотрению основных типов схем подключения проходных выключателей, стоит остановиться на том, что они всегда подключаются последовательно.

Подключение двух проходных выключателей

Общим мнемоническим правилом построения проходных переключателей является их взаимное расположение: пара выходных контактов должна «смотреть» друг на друга.Это наглядно показано на схеме ниже.

Из схемы видно, что при одинаковом положении клавиш некоторые из линий обязательно замыкаются, а также то, что обе они эквивалентны друг другу.

Подключение нескольких параллельных потребителей \

Сквозные переключатели с несколькими клавишами управляют несколькими потребителями энергии, подключенными параллельно друг другу. Схема подключения представлена ​​ниже.

Обратите внимание, что входные клеммы первой распределительной коробки из распределительной коробки соединены друг с другом и подключены к одной и той же фазе. Подключение разных фаз к одному устройству не допускается!

Промежуточная контрольная точка

Для управления потребителями с трех или более точек перекрестный переключатель включается между проходными переключателями. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением переключателей на концах цепи. Схема подключения представлена ​​ниже.

Количество промежуточных точек управления должно быть нечетным.Потому что два переключателя кроссовера возвращают систему в исходное положение.

Для удобства установки на внутреннем корпусе выключателя шлейфа имеется мнемоническое расположение контактов. Чтобы ничего не путать, каждая пара соединительных и выходных линий для одного потребителя должна иметь одинаковый цвет диэлектрической оболочки.

Управление освещением с двух мест — идея не новая, но активно применяется и в наши дни. Для его реализации используются переключатели.

В чем разница между переключателем прохода и обычным переключателем?

Если посмотреть на сквозной переключатель сбоку, то никаких внешних отличий не обнаружишь. Существенное и единственное отличие таких переключателей от простых заключается в их конструкции.

В обычном однополюсном одноклавишном переключателе конструкция имеет два контакта, фиксированный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается фиксированным контактом.Это замыкает электрическую цепь и подает напряжение на лампу. Существуют также конструкции биполярных одноклавишных переключателей, которые по сути выполняют ту же функцию, что и предыдущий. Его отличие заключается в том, что нулевой провод, идущий к лампе, обрывается аналогично фазовому проводнику. Это сделано для повышения безопасности.

Рисунок 1. Схема подключения однополюсных и двухполюсных однополюсных выключателей

Выключатель непрерывного действия имеет два неподвижных и один подвижный контакты.Подвижный контакт всегда замыкается одним из неподвижных. Когда вы нажимаете клавишу и переводите ее из одного положения, например «выключено», в другое положение — «включено», подвижный контакт также меняет свое положение, размыкаясь при закрытом контакте и замыкаясь при размыкании. То есть у проходного переключателя нет положения «выключено» и он работает не как переключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей его правильно называют выключателем. Например: «однополюсный однополюсный переключатель с ключом в двух направлениях.Имейте это в виду, покупая переключатели для сборки схемы управления с двух мест.

Помимо однополюсных выключателей бывают двухполюсные и даже трехполюсные.
Для простоты понимания в этой статье мы будем использовать выражение «не переключатель», а «сквозной переключатель», так как оно чаще используется людьми.

Где применяется аналогичная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных помещениях, то есть в помещениях, где две двери, одинаково служащие входом и выходом, в лестничных маршах. и другие места.Во всех этих случаях проходные выключатели устанавливаются рядом с дверью.

Если говорить о жилых помещениях, то местом установки выключателей может быть, например, входная дверь в комнату и место на стене рядом с тумбочкой. В этом случае человек, вошедший в комнату, включит свет, нажав на проходной выключатель, расположенный рядом с дверью, а сидя на кровати, не вставая, сможет выключить его вторым проходным выключателем, расположенным рядом. к кровати.

С помощью проходных переключателей можно управлять как одной лампой или лампой, так и их группой. Для каждого случая применяются проходные переключатели разных типов (одноклавишные, двухклавишные, трехклавишные). Основная цель, которую преследует человек при установке таких выключателей, — это удобство управления светом и снижение затрат на электроэнергию.

Подключение одноклавишного переключателя

На рисунке 2 представлена ​​принципиальная схема подключения проходных переключателей, предназначенных для управления одной лампой или одной группой ламп из двух удаленных друг от друга мест.Как вы, наверное, поняли, однополюсный проходной переключатель имеет два фиксированных и один переключающий контакт. На переключающий контакт одного из переключателей подается напряжение питания. Переключающий контакт второго переключателя подключается к лампе, а лампы, в свою очередь, подключаются к нулевому проводу питающей сети. Неподвижные контакты первого переключателя соединены двумя отдельными проводниками с двумя неподвижными контактами второго переключателя.

Рисунок 2.Принципиальная схема подключения однополюсного однополюсного переключателя

На схеме положение переключающих контактов обоих переключателей одинаковое, что соответствует, например, опущенному положению их ключей. Электрическая цепь разомкнута. Если нажать на клавишу первого переключателя и перевести его в поднятое положение, то переключающий контакт этого переключателя, соответственно, также изменит свое положение и замыкает электрическую цепь. По цепочке потечет электричество (направление тока указано стрелками), и лампа начнет светиться.Если теперь нажать кнопку второго переключателя и также изменить его положение, то цепь снова разомкнется и лампа погаснет.

Для более наглядного представления того, как подключаются проводники, на рисунке 3 показана электрическая схема подключения проходных переключателей. Зеленый кружок — не что иное, как распределительная коробка, внутри которой подключены провода. Кругляшки внутри коробки, это паяльные провода, выполненные в виде скрутки с сваркой, обжатые самозатягивающимися изоляционными колпачками, соединенные клеммами или винтовым соединением.Все остальное, думаю, понятно.

Рисунок 3. Схема подключения однополюсных однополюсных проходных переключателей

На следующем рисунке 4 показана компоновка оборудования и проводки. Подключение проводов в этом случае осуществляется в двух распределительных коробках. 1 установлен над выключателями 3 . Это сделано в целях экономии проводов. В случае установки одной распределительной коробки и сборки в ней схемы дополнительно от коробки до ближайшего выключателя к нам пришлось бы проложить еще два провода.Если провода питания были со стороны лампы 2 , то все соединения можно будет выполнить в одной коробке без дополнительных затрат на провод.

Здесь: L — линейный (фазный) провод; N — нулевой провод; PE — провод заземления.

Рисунок 4. Пример исполнения схемы управления освещением из двух мест с помощью однополюсных однопозиционных переключателей

Для лучшего понимания прочитанного советую посмотреть следующее видео:

Подключение двухкнопочного переключателя

Электрическая схема биполярного двухкнопочного переключателя аналогична электрической схеме однополюсного кнопочного переключателя.Отличие в том, что еще один набор контактов (еще один подвижный и два неподвижных) встроен в один корпус. Внешне двухкнопочный переключатель похож на обычный двойной.

Назначение переключателей с двумя проходами — разделить одну большую группу ламп или светильников на две группы. То есть их работа похожа на работу обычного двойного выключателя, установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Двухклавишный переключатель подключается в соответствии со схемой, показанной на Рисунке 5.Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения двухкнопочного переключателя

Рисунок 6. Схема подключения двухполюсного двухкнопочного проходного переключателя

Управление освещением с тремя сиденьями и более

Бывают случаи, когда необходимо включить свет в комнате не из одного или двух мест, а из трех, четырех и более. Для реализации такой схемы производители делают промежуточные выключатели (переключатели).Пример схемы управления с тремя местами показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения биполярных двухкнопочных проходных и промежуточных выключателей

Как видно из схемы, промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Схема подключения однополюсных однополюсных переключателей и промежуточного переключателя

Чтобы можно было включать и выключать свет, например, с четырех мест, установите еще один промежуточный переключатель. .Он размещается между одним из проходных переключателей и существующим промежуточным переключателем. По аналогии можно увеличить количество контрольных точек до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Переключение коммутатора — проблема, с которой все мы рано или поздно сталкиваемся. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать при эксплуатации.

На что обращать внимание при выборе выключателя

Лучше всего покупать выключатели в специализированных магазинах, где ассортимент позволяет выбрать вариант, наиболее подходящий вам по функциональности и дизайну. Также в магазине можно найти качественные фирменные переключатели, например, одноклавишные переключатели Legrand.

Покупая выключатель для электромонтажа общего назначения на напряжение 250 В и нагрузку 10 А, убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на товаре должен быть знак качества страны-производителя. Если речь идет о переключателе, произведенном в Российской Федерации, это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан переключатель. Например, переключатели с металлокерамическим контактом, содержащие серебро, будут надежно работать при токах до 4 А. Обязательно посмотрите количество цепей переключения и количество полюсов (однополюсные, двухполюсные или трехполюсные). Ну и, конечно же, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавиатура, откидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электрический провод. , для открытой или скрытой проводки электрической сети).

Например, одноклавишный выключатель скрытой разводки отличается конструкцией, которая предусматривает подключение электрических проводов после того, как сам выключатель закреплен в розетке на стене. Таким образом вы убережете провода от чрезмерных перегибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подставках, к которым крепятся двумя винтами.

Если вы планируете установить переключатель там, где внутрь попадает рисовая вода, обратите внимание на однокнопочные переключатели разбрызгивания.

При выборе модели, которая лучше всего соответствует вашим характеристикам, обязательно проверьте мягкость клавиши. Для этого достаточно всего несколько раз «включить» ключ, при этом все должно работать достаточно плавно — ничего не должно скрипеть и цепляться. Напоследок обратите внимание на качество сборки.

Переключатель однокнопочный

Установка сквозного выключателя имеет смысл в тех местах, где обычное управление включением и выключением освещения неудобно и непрактично.В частности, речь идет о длинных коридорах, лестницах и т. Д. Как правило, в таких местах есть специальные однокнопочные переключатели, оснащенные тремя контактами, особая схема подключения которых реализована в виде переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами и не размыкается.

При выборе проходного переключателя обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, предназначено ли устройство для скрытой или открытой проводки.Так что при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разные токи и, соответственно, выдерживают разные нагрузки.

В чем разница между обычным переключателем и сквозным переключателем?

Основным отличием проходного переключателя от обычного является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких переключателях. Работа переключателя непрерывного действия основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

Схема подключения выключателя непрерывного действия:

Схема подключения переключателя проводов:

Отсюда главное преимущество проходных выключателей — возможность включения-выключения светильника из двух и более точек.

Как уже было сказано выше, проходные переключатели имеет смысл устанавливать в длинных коридорах и на лестничных клетках, например, на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а, поднявшись на второй этаж, выключить его.

Также проходные выключатели можно установить в спальне — один у входной двери и один у кровати — или на садовых участках, когда есть необходимость осветить дорожки в темноте.

Инструкция по установке моноблочного выключателя:

Установка переключателя однокнопочного

Если вам необходимо заменить старый, вышедший из строя коммутатор, этот вид работ отнимет у вас довольно много времени и сложностей, как таковых при их выполнении не возникнет.Однако если речь идет об обустройстве новой сети в доме или квартире, то в этом случае работа будет более сложной. Ниже мы расскажем, как самостоятельно установить скрытые переключатели и переключатели счета.

Монтаж распределительной коробки на одну группу освещения

Перед установкой выключателя убедитесь, что электричество отключено.

Если речь идет о создании новой схемы, и соответственно о необходимости проведения новой проводки, необходимо сразу для себя решить, будет она открыта или закрыта.Конечно, с открытой проводкой, которая проложена по поверхности конструкции (либо открыто, либо в специальной коробке) и проблем будет меньше. Для такой разводки подойдет фактура или, как их еще называют, выключатель открытого монтажа.

Если не хотите, чтобы проводка была скрытой, то тут не обойтись без более объемных работ, в частности штенбения стен.

Итак, в отличие от того, какую разводку решили проводить выключатель, это может быть как наружная установка, так и скрытая установка.В последнем случае выключатель монтируется в коробке, вмонтированной в стену. В первом — просто кладется на поверхность стены.

Если вы проводите новую схему и планируете установить распределительную коробку на одну группу освещения с одноклавишным выключателем и светильник на одну группу ламп, то к ней необходимо подключить шесть проводов. Два провода на лампу, два — на выключатель и два питающих. Схема такой схемы будет иметь следующий вид:

Когда все провода вставлены в распределительную коробку, определяем их омметром, проводами, питающими фазное напряжение индикатора и контрольной лампой.Определив провода, нейтральный рабочий провод (N) необходимо подключить к проводу светильника, подключенному к боковому контакту электроптарона, а фазный провод (L) — к проводу, идущему к выключателю. Остальные два провода соединены между собой.

Установка скрытого выключателя

Если вы хотите просто поменять переключатель, то во всех описанных выше работах, конечно, нет необходимости. Или, когда вы определили, где именно будет переключатель, и вывели на это место провода, можно установить сам переключатель.

Установка однокнопочного выключателя скрытого монтажа подразумевает установку металлической или пластиковой распределительной коробки, они также могут использоваться для полых или сплошных стен.

Стандартный размер этой коробки — глубина 4 см и диаметр 7 см. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он намного безопаснее металла.

Перед установкой откручиваем винты от монтажной коробки и выламываем заглушки отверстий для ее проводов. Чтобы ящик оставался безопаснее в нише стены, рекомендуется использовать алебастр.Ящики для пустотелых стен, например, из гипсокартона, крепятся скобами.

Схема подключения переключателя однокнопочного:

Подключите провода к коммутатору четырьмя способами, и не каждый из них считается безопасным:

1. Проволока зажимается участком винта. Этот вид подключения наиболее опасен, так как в этом случае провод можно просто перерезать в процессе затяжки.
2. Метод быстрого зажима предполагает установку проводов в отверстие при нажатии клавиши.Затем, когда ключ отпускается, он зажимается. Этот способ плох, потому что пружина постепенно теряет свои физические свойства во время работы переключателя, и поэтому сила зажима ослабевает, и контакт может начать нагреваться.
3. Проволока прижимается к контактной пластине головкой винта.
4. Последний метод наиболее надежен и заключается в прижатии проволоки пластиной, которая с помощью винта перемещает и зажимает проволоку.

Итак, разобравшись, как подключить провода, можно приступать непосредственно к установке выключателя.Для этого аккуратно отверткой вынимаем ключ и замок, которым держится верхняя накладка. После снятия накладки выключатель ломается легко и просто.

Удерживая провода в розетках, выключатель фиксируется в коробке саморезами или специальными рычагами.

Установка выключателя

Процесс установки выключателя аналогичен скрытому, с той лишь разницей, что нет необходимости делать стены и устанавливать монтажную коробку.Единственный минус внешнего одноклавишного переключателя — размер.

В целом весь процесс установки такого переключателя сводится к разметке будущих отверстий для крепления, сверлению, установке дюбелей и собственно подключению проводов и креплению переключателя к стене.

Вот и весь простой процесс установки одноклавишного переключателя. Как видите, если речь идет просто о замене старого переключателя на новый, то процесс установки настолько прост, что вы можете справиться с этим самостоятельно, не вызывая электрика.Если речь идет о создании новой схемы и установке новой распределительной коробки, то, конечно, из соображений безопасности лучше обратиться за помощью к специалисту.

Как работают кнопочные переключатели в электрической цепи?

Электрические цепи должны быть полностью исправными. Электричество должно иметь возможность бесперебойно проходить через различные провода и компоненты. Но схемы, которые замкнуты постоянно, не так полезны, как те, которые работают только тогда, когда мы этого хотим.Это то, что делает переключатель. Некоторые переключатели спрятаны внутри оборудования; другие — там, где мы можем их увидеть и использовать. Кнопочный переключатель имеет тысячи привычных применений, от лифтов до автомобильных стереосистем. Он бывает двух основных видов: мгновенный и немоментальный.

Конструкция

Кнопочный переключатель — это небольшой герметичный механизм, замыкающий электрическую цепь при нажатии на него. Когда он включен, небольшая металлическая пружина внутри соприкасается с двумя проводами, позволяя течь электричеству.Когда он выключен, пружина втягивается, контакт прерывается, и ток не течет. Корпус переключателя изготовлен из непроводящего пластика.

Мгновенный контакт

Мгновенные переключатели работают только до тех пор, пока вы их нажимаете, как кнопки телефона, калькулятора или дверного зуммера. Их можно разделить на нормально включенные и нормально выключенные.

Нормально выключен

При выключенном выключателе соединение отсутствует, пока вы не нажмете кнопку. Таким образом используется большинство кнопочных переключателей.Примеры включают кнопки дверного звонка, ключи от сотовых телефонов и открыватели гаражных ворот.

Нормально включен

Здесь переключатель работает нормально, но при нажатии на него прерывается цепь. Это более специализированный метод, который может использоваться вместе с трюком с проводкой. Например, подключение нормально включенного переключателя параллельно с лампочкой приведет к включению лампы при нажатии кнопки; в противном случае через переключатель будет протекать ток, а лампочка останется выключенной.

Немгновенный контакт

Немгновенные переключатели включают одно нажатие для включения, другое — для выключения.В телевизорах и стереосистемах для кнопок питания используются переключатели без мгновенного действия.

Номинальные характеристики

Для надежности и безопасности переключатели рассчитаны на ток и напряжение. Это необходимо, поскольку более высокие требования к напряжению или току требуют более крупных и дорогих деталей, а переключатели, как и большинство деталей, имеют ровно столько, сколько необходимо. Сотовые телефоны и портативные радиоприемники не требуют больших затрат; промышленные машины предъявляют большие требования.

Общий вопрос Ответ кнопочного переключателя

1.Как работает кнопочный переключатель？

Кнопочный переключатель — это небольшое переключающее устройство, используемое для включения или отключения цепей управления для выдачи инструкций или программного управления. Он состоит из исполнительного механизма, основного корпуса и контактной точки.

Контакты делятся на постоянно разомкнутые и постоянно замкнутые. Когда вы нажимаете на привод, пружина перемещается, контакт размыкается или замыкается, и это завершает токовую петлю или разрыв цепи.

Основной корпус переключателя изготовлен из непроводящего пластика, привод — из металла или пластика, а контакты — из меди.Чтобы сохранить хорошую электропроводность при более низком напряжении и небольшом токе, на поверхность медных контактов будет нанесен слой золота или серебра. Расширенное обучение: (Какова внутренняя структурная схема кнопочного переключателя?)

2. Какие типы переключателей?

Кнопки подразделяются на поддерживаемые кнопки и кнопки мгновенного действия в соответствии с режимом сброса рабочего механизма. Он также подразделяется на пластиковую кнопку и металлическую кнопку в зависимости от материала основного корпуса.

3. Что такое кнопочный переключатель мгновенного действия?

Тип переключателя, обычно в виде кнопки, которая не может заблокировать рабочий механизм в установленном положении. Мгновенные переключатели могут быть нормально разомкнутыми или нормально замкнутыми. Нормально разомкнутый переключатель не замыкает контакты до тех пор, пока он не будет нажат. Нормально замкнутый переключатель всегда замыкает контакты, пока не будет нажата кнопка.

4. Что обслуживается кнопочным переключателем?

Тип переключателя, обычно в виде кнопки, которая может фиксировать рабочий механизм в установленном положении, когда вы нажимаете на рабочий механизм.Обслуживаемые выключатели могут быть нормально разомкнутыми или нормально замкнутыми. Нормально разомкнутый переключатель не замыкает контакты до тех пор, пока он не будет нажат.

5. Какие бывают 4 типа переключателей?

В электрической цепи управления обычно используются четыре типа переключателей: SPST, SPDT, DPST и DPDT. Расширенное обучение: ( Какие электрические компоненты обычно используются в распределительном шкафу? )

6. Что такое выключатель SPST?

SPST означает, что однополюсный однопозиционный переключатель — это переключатель, который имеет только один вход и может подключаться только к одному выходу.Это также означает, что он имеет только одну входную клемму и только одну выходную клемму. Однополюсный однопозиционный переключатель служит в цепях как двухпозиционные переключатели. Когда переключатель замкнут, цепь включена. Две клеммы либо соединены вместе, либо отсоединены друг от друга. Например, выключатель света.

Другой распространенный тип переключателя — SPDT. SPDT имеет один общий контакт и два контакта, которые соперничают за подключение к общему. SPDT отлично подходят для выбора между двумя источниками питания, переключения входов или чего-то еще, что вы делаете с двумя цепями, пытающимися соединиться в одном месте.Самые простые ползунковые переключатели относятся к типу SPDT. Фактически, SPDT можно превратить в SPST, просто оставив один из выводов переключателя неподключенным.

7. В чем разница между переключателем SPST и DPDT?

Переключатель DPDT — это в основном два переключателя SPDT, которые могут управлять двумя отдельными цепями, но всегда переключаются вместе одним исполнительным механизмом.

8. В чем разница между переключателями SPST, SPDT, DPST и DPDT?

SPST — это базовый выключатель, который может включать или выключать отдельную электрическую цепь.Переключатель SPST имеет одну входную клемму и одну выходную клемму.

SPDT переключает одну входную цепь на одну из двух выходных цепей. Этот тип переключателя иногда называют переключателем A / B, потому что он позволяет вам выбирать между двумя выходными цепями, называемыми A и B. Переключатель SPDT имеет одну входную клемму и две выходные клеммы, которые являются выходами A и B.

Переключатель DPST включает или выключает две цепи. Переключатель DPST имеет две входные клеммы и две выходные клеммы. Состояние включения / выключения двух контуров контролируется синхронно.

Переключатель DPDT может управлять двумя отдельными электрическими цепями, соединяя каждый из двух входов с одним из двух выходов. Таким образом, переключатель DPDT имеет шесть клемм, включая два входа, два выхода A и два выхода B.

9. Что делает двухполюсный переключатель?

Двухполюсный переключатель механически приводится в действие тем же рычагом или приводом, но он может управлять двумя электрическими цепями. Двухполюсный переключатель обычно используется в промышленных приложениях, но его можно найти и в некоторых домашних.Подобно однополюсному переключателю, двухполюсный переключатель имеет маркировку включения / выключения и управляет устройством или оборудованием из одного места. Основное отличие состоит в том, что двухполюсный переключатель имеет четыре латунных вывода вместо двух. Двухполюсные переключатели обычно рассчитаны на 30 ампер по сравнению со стандартными переключателями на 15 или 20 ампер. Это позволяет переключателям управлять электропитанием устройств с повышенным потреблением энергии, например двигателей машин.

10. В чем разница между однополюсными и двухполюсными переключателями?

Полюс переключателя означает количество отдельных цепей, которыми управляет переключатель.Однополюсный переключатель управляет только одной цепью. Двухполюсный переключатель управляет двумя отдельными цепями. Двухполюсный переключатель похож на два отдельных однополюсных переключателя, которые механически управляются одним и тем же рычагом или приводом. Таким образом, один полюс может управлять одной электрической цепью, а два полюса могут управлять двумя электрическими цепями.

Рекомендуемый артикул:

Как работает кнопка аварийной остановки?

На что обращать внимание при использовании кнопки аварийного останова?

Какие кнопочные переключатели обычно используют электрики?

Все о кнопочных переключателях света — The Gold Hive

Внешний вид переключателя: Кнопки часто имеют несколько вариантов кнопок.Я выбрала стильные модели с перламутровыми вставками, которые придают им перламутровый белый блеск. Если вам это не нужно, вы можете купить только простые черные.

Эстетика пластины: Латунь была популярной металлической отделкой в ​​таких домах, как мой (бунгало ремесленника с 1915 года), поэтому нам понравился красивый оттенок. Оригинальная латунь, сделанная сто лет назад, выглядит очень темно-коричневой из-за патины, поскольку металл состарился за годы от окисления и всех масел наших рук, соприкасающихся с пластинами.Итак, в зависимости от вашего внешнего вида, вы, возможно, захотите получить блестящую латунь, которой пользовались в 1915 году, или вы хотите, чтобы дом состарился через десять лет или около того. Вы можете купить антикварную латунную отделку, но она не так хороша. Поэтому я купил нелакированную латунь, чтобы металл старел естественным образом. Незакрашенный означает, что на металл не нанесено защитное покрытие, чтобы он выглядел блестящим и золотистым. Вместо этого со временем на нем будет патина, а с годами — потемнеть, потому что на нем нет защитного покрытия.У меня есть тарелки пятилетнего возраста, которые определенно выглядят постаревшими, и у меня есть тарелки двухлетнего возраста, которые начинают стареть, но определенно выглядят так, как будто они находятся в неуклюжей подростковой фазе роста. Вы можете увидеть разницу на видео выше. Для ванной у меня есть белая металлическая пластина, которая гармонирует с белой плиткой. Хотя латунные пластины выделяются, я также за то, чтобы они гармонировали со стенами.

Не забудьте розетки: Мы решили подобрать розетки к выключателям.Штекеры черные, а пластина из той же нелакированной латуни, что и пластина переключателя. Большинство наших розеток было на плинтусе, что является более традиционным, поэтому мы оставили их там. В настоящее время мы не устанавливаем розетки так низко по причинам доступности (сложнее наклониться так далеко вниз), поэтому у нас есть несколько розеток в стене.

запуск одной кнопкой Архивы — Infinitybox

В этом сообщении блога будет показано, как подключить систему IDIDIT id.TOUCH PKE к Infinitybox 20-Circuit Kit.Система Infinitybox — это электрическая основа для вашей реставрации, ресто-модификации, уличного удилища, комплектного автомобиля или сборки Pro-Touring. Наша система достаточно гибкая, чтобы подключать и питать любые внешние электрические аксессуары, которые вы хотите добавить. В случае подключения IDIDIT id.TOUCH ваш комплект из 20 цепей уже питает зажигание, соленоид стартера и аксессуары. Вы собираетесь использовать id.TOUCH в качестве переключателей, которые подключаются к MASTERCELL для управления этими функциями. Продолжайте читать, чтобы узнать больше.

Прежде чем мы зайдем слишком далеко, пожалуйста, внимательно прочтите и поймите все инструкции, прилагаемые к вашей системе IDIDIT id.TOUCH. Вы можете получить доступ к руководству с веб-сайта IDIDIT, щелкнув эту ссылку. Это сообщение в блоге будет охватывать только проводку и соединения, связанные с системой Infinitybox. Пожалуйста, следуйте их инструкциям для полной проводки.

Подключить IDIDIT id.TOUCH к Infinitybox 20-Circuit Kit довольно просто. Для MASTERCELL id.TOUCH будет выглядеть как любой выключатель зажигания и стартера.Эта электрическая схема показывает детали.

Изображение электрической схемы, показывающей дополнительные выходы IDIDIT id.TOUCH и системы Infinitybox

Подключения, которые вас беспокоят, — это выходы id.TOUCH для зажигания, соленоида стартера и аксессуаров. Вам также необходимо подключить вход id.TOUCH для сигнала педали тормоза.

Для выходов id.TOUCH зажигания, соленоида стартера и аксессуаров это положительные 12-вольтовые сигналы.Нашему MASTERCELL нужны триггеры заземления. Не подключайте выходы id.TOUCH напрямую ко входам MASTERCELL. Это может привести к повреждению MASTERCELL и аннулированию гарантии. Вам нужно либо использовать небольшое реле для инвертирования этих сигналов, либо использовать наш inVERT Minis. На схеме подключения показано правильное подключение InVERT Mini.

Проверьте лист конфигурации, поставляемый с Infinitybox 20-Circuit, на предмет правильных цветов проводов для входов и выходов, упомянутых в этом сообщении в блоге.Вы можете узнать больше о листе конфигурации по этой ссылке.

Схема от IDIDIT показывает нейтральный предохранительный выключатель на фиолетовом проводе, идущем к соленоиду стартера. Вам не нужно соединять это с системой Infinitybox. К MASTERCELL идет отдельный вход безопасности нейтрали. См. Эту ссылку для получения более подробной информации.

На id.TOUCH есть дополнительный выходной провод. Его можно подключить к MASTERCELL для управления любым из ОТКРЫТЫХ выходов в системе. Это можно использовать для управления выходом, отдельным от зажигания, для питания вашей стереосистемы или чего-либо еще, что вы хотите отделить от зажигания.

Также необходимо подключить выход стоп-сигнала POWERCELL к входу педали тормоза на id.TOUCH. Для id.TOUCH необходим положительный 12-вольтовый сигнал, чтобы знать, что ваша нога нажата на педаль тормоза.

После того, как у вас есть зажигание, соленоид стартера и аксессуары, управляемые вашим IDIDIT id.TOUCH, вы можете добавить дополнительные дополнительные функции. В id.TOUCH есть набор встроенных реле, которые можно использовать для управления дополнительными функциями в автомобиле. Например, вы можете добавить крышку багажника. Или вы можете управлять дверными замками, если у вас есть ячейка inMOTION как часть вашей системы Infinitybox.См. Руководство id.TOUCH для получения более подробной информации о настройке. На этой схеме показано, как подключить дополнительные функции id.TOUCH к входам MASTERCELL.

Изображение электрической схемы, показывающей выходы PKE от IDIDIT id.TOUCH и системы Infinitybox

Дополнительные управляющие реле на id.TOUCH не подключены к источнику питания или заземлению, что упрощает их подключение. Вам просто нужно заземлить зеленый, синий и черный / провода в дополнительном жгуте. Входы MASTERCELL для блокировки и разблокировки в inMOTION будут подключаться к зеленому / черному и синему / черному проводам соответственно.Любые дополнительные входы MASTERCELL для аксессуаров следует подключать к желтому и оранжевому проводам.

Комбинация Infinitybox 20-Circuit Kit и IDIDIT id.TOUCH дает вам современную функциональность в вашем восстановлении, рестомоде, уличном удилище, кит-каре или сборке Pro-Touring. Вы можете скачать эти электрические схемы в формате PDF, щелкнув по этой ссылке.

Щелкните эту ссылку, чтобы связаться с нашей службой технической поддержки с любыми вопросами об этих схемах подключения.

Как исправить заедание переключателя низкого напряжения на сенсорной панели, который включен или выключен

Заедание переключателей в системах низкого напряжения с сенсорной панелью

У вас может заедать переключатель в системе низкого напряжения сенсорной панели, если что-то, что включено, остается включенным на неопределенное время или если что-то, что выключено, постоянно остается выключенным.Чтобы узнать, как исправить заедание переключателя мгновенного действия, сначала устраните неисправность в вашей системе проводки, проверив трансвертер, чтобы убедиться, что соответствующее напряжение выводится из вашей низковольтной системы.

Если вы внезапно не можете включить или выключить какой-либо свет в вашей системе Touch Plate, причиной может быть заедание переключателя.

Коммутаторы могут зависнуть несколькими способами. Один, выключатель физически заклинило или два, контакты слились. Когда это происходит, трансвертер постоянно пропускает ток через последнее реле, которое было включено или выключено, тем самым предотвращая переключение других реле.

Трансвертер (TPS-0120 или TVR-1) и реле с заеданием переключателя, скорее всего, будут теплыми на ощупь.

Обратите внимание: выполните следующие действия на свой страх и риск. Хотя шок маловероятен, потому что сторона низкого напряжения трансвертера (сторона с двумя более тонкими проводами) составляет всего около 30 вольт постоянного тока, тем не менее, это не невозможно. Если вы не уверены, присутствует ли опасное высокое напряжение, обратитесь к электрику, чтобы он провел эти испытания за вас. Вы должны уметь использовать простой вольтметр или мультиметр для проверки наличия высокого напряжения.Обязательно проверьте наличие высокого напряжения, используя как режимы переменного, так и постоянного тока.

Как исправить заедание переключателя низкого напряжения в системах с сенсорной панелью

Шаг 1. Тестовый преобразователь

Если вы подозреваете, что один из переключателей низкого напряжения сенсорной панели неисправен, сначала проверьте источник питания трансвертера, чтобы убедиться, что на выходе подается соответствующее напряжение. Проверьте свой трансвертер, перейдя к панели реле, где находится трансвертер в вашей системе.

Если трансвертер кажется теплым или горячим на ощупь, у вас заедание переключателя.При нормальной работе система должна выдавать от 28 до 31 В постоянного тока без каких-либо подключений. Если выходное напряжение составляет от 0,1 до 5,0 В постоянного тока с подключенными проводами, заедание переключателя удерживает цепь замкнутой, и преобразователь снижает выходное напряжение в качестве меры защиты от сгорания катушки реле. При этом неисправный (заклинивший) выключатель придется заменить или отремонтировать. Если напряжение составляет 0 В постоянного тока, преобразователь неисправен, его необходимо заменить.

Если ваш трансвертер имеет нормальный выход от 28 до 31 В постоянного тока, а ваша система по-прежнему не работает должным образом, у вас может быть проблема с внутренней проводкой.Что-то могло быть отсоединено (незакрепленные провода) или провод был неправильно подключен после замены компонента. Обратитесь к лицензированному электрику для получения дополнительной помощи по этим вопросам, связанным с внутренней проводкой. Вам следует подумать о замене преобразователя, если выходное напряжение составляет от 5 до 28 В постоянного тока. Трансвертер необходимо заменить, если показание составляет 0 В постоянного тока. Последняя модель трансформатора Touch-Plate на 120 В, TPS-0120, напрямую заменяет снятый с производства преобразователь Touch-Plate TVR-1, а также более старые комбинированные блоки питания преобразователя 17C и трансформатора 78K1.

Мы настоятельно рекомендуем обратиться за помощью к лицензированному электрику, если у вас есть какие-либо сомнения относительно выполнения описанных выше действий по устранению неисправностей или если вас беспокоит наличие опасного напряжения. Этот совет по поиску и устранению неисправностей распространяется только на провода низкого напряжения класса 2; для вашей безопасности, пожалуйста, НЕ ПЫТАЙТЕСЬ устранять неполадки в высоковольтной проводке.

Шаг 2: Определите, какой переключатель застрял в системе низкого напряжения с сенсорной панелью

Чтобы найти реле с заеданием переключателя, сначала отсоедините общий провод переключателя на стороне низкого напряжения преобразователя (помечен «переключатель»).Снимаем гайку и отсоединяем жгут проводов, идущий от выключателей. Систематически постукивайте по проводам от переключателей по одному к проводу переключателя трансвертера. Вы должны видеть, как один из ваших огней включается и выключается каждый раз, когда вы соединяете провода вместе.

Общий провод, который содержит заедающую нагрузку (неисправный переключатель), вызывает щелчок реле при прикосновении к преобразователю. Когда вы найдете реле, оно должно быть теплым или горячим, если не прошло слишком много времени с момента разрыва соединения на трансвертере.Если вы отключите это реле со стороны низкого напряжения (любого из двух проводов низкого напряжения), ваша система должна освободиться, что позволит вам управлять остальными лампами. Если вы все еще не можете, проверьте напряжение на преобразователе (сторона низкого напряжения). Если он составляет около 30 В постоянного тока, вероятно, его необходимо заменить. Если оно составляет около 3 В постоянного тока, то, вероятно, у вас застрял другой переключатель или вы отключили не то реле, и вам следует повторить описанную выше процедуру.

Шаг 3. Отключите неисправные переключатели

Отсоедините неисправный выключатель или выключатели, которые управляют постоянным включением или выключением света. ВАЖНОЕ ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. При отключении переключателей не допускайте соприкосновения оголенных концов проводов.

Если у вас есть запасные выключатели, подключите их к пластине и прикрепите осветительные приборы к стене.

Шаг 4. Восстановите питание системы сенсорной панели

После отключения любых проблемных переключателей повторно подключите все общие провода низкого напряжения к проводу «переключателя» преобразователя (противоположно тому, что вы делали на шаге 2).Поскольку провода подключены, звуков щелчка реле не должно быть.

После удаления застрявшего переключателя из системы важно убедиться, что трансвертер по-прежнему выдает правильное напряжение. Проверьте выход трансвертера с помощью вольтметра. Минимальный выход для правильно функционирующей системы составляет 28,5 В постоянного тока. Если трансвертер показывает более низкий выходной сигнал, замените трансвертер. Если выходное значение находится в диапазоне от 0,1 до 5,0 В постоянного тока, заедающий переключатель не был правильно установлен и удален. Там мог быть выключатель, управляющий освещением в комнате, которого не хватало, когда другие были подключены.Или, возможно, в системе застрял другой переключатель. Вернитесь и повторяйте все шаги, пока не получите правильные показания трансвертера (минимум 28,5 В постоянного тока).

Теория работы: Трансвертер большую часть времени находится в состоянии покоя. Его «покоящееся» напряжение составляет около 28-30 вольт постоянного тока. Когда кнопка удерживается нажатой, реле переключается, и напряжение трансвертера падает примерно до 3 вольт постоянного тока, пока кнопка не будет отпущена. Это можно смоделировать с помощью работающей системы: просто удерживайте одну кнопку, затем, примерно через секунду, удерживая кнопку нажатой, попробуйте нажать другую кнопку.Он не должен работать, пока не будет отпущена первая кнопка. Вышеупомянутая процедура поиска и устранения неисправностей работает, потому что два неизолированных конца провода становятся «переключателем», поскольку заедание переключателя — это не просто постоянный электрический путь.

Вкратце, процедура тестирования выглядит следующим образом:

1. Проверьте выходное напряжение (покажет 0,1 — 5,0 В постоянного тока, если есть заедание переключателя).

2. Отсоединить общий провод «выключателя» низкого напряжения от преобразователя.

3. Снимите гайку проводов и отсоедините все провода.

4. Один за другим на мгновение прикоснитесь к проводам от каждого переключателя к общему проводу «переключателя» трансвертера, прислушиваясь к щелчку на одном из соединений.

5. Следите за щелчком и отсоедините один низковольтный провод от щелкающего реле.

6. Если индикаторы работают, найдите и замените заедавшие выключатели.

7. Если индикаторы по-прежнему не включаются: проверьте напряжение на стороне низкого напряжения преобразователя. Если оно составляет около 0 В постоянного тока, необходимо заменить преобразователь.Если напряжение находится между 0,01 и 5,0 В постоянного тока, у вас все еще есть застрявший переключатель где-то в системе.

| Facebook

Часть 1: Типы кнопок

Продукты Shelly предлагают множество вариантов конфигурации, что делает их невероятно универсальными и способными удовлетворить большинство ваших потребностей в домашней автоматизации. Эта гибкость означает множество вариантов при настройке устройства. Меню «Тип кнопки» на переключателях Shelly часто вызывает некоторые вопросы:

Есть кнопки мгновенного действия, которые всегда возвращаются в одно и то же положение после их нажатия, а есть переключатели, которые обычно имеют два положения (например, вверх / вниз).

Если у вас есть кнопка мгновенного действия, то «мгновенное действие» почти наверняка то, что вам нужно.

(Если бы вы использовали переключатель мгновенного действия в настройке «Edge», вот что произошло бы: вы нажимаете кнопку мгновенного действия, и Shelly реагирует включением света.Вы отпускаете … свет снова гаснет. Вам придется нажимать и удерживать кнопку, чтобы свет оставался включенным.)

Когда вы подключаете коммутатор к своему Shelly, у вас есть другой выбор. С настройкой «toggle» это что-то вроде «вверх означает включено» и «вниз означает выключено». Но если приложение выключает свет, а переключатель в данный момент находится в верхнем положении, вам придется щелкнуть вниз, а затем вверх, чтобы снова включить свет!

Таким образом, во многих случаях с переключателем лучше использовать «край».Каждый раз, когда переключатель перемещается в любом направлении, свет меняется на состояние, противоположное тому, которое было раньше.

Есть два других режима, «отключенный» и «активация», которые имеют более конкретное назначение.

Отсоединенный режим используется, когда вы не хотите, чтобы физический переключатель, подключенный к Shelly, напрямую управлял светом, но вместо этого вы будете использовать меню «действие» или MQTT (или в будущем сцены в Шелли), чтобы управлять некоторыми изощренными действиями. Вы также можете использовать отключенный режим, чтобы временно отключить физический переключатель.Переключатель активации режима ожидает временного подключения и всегда рассматривает его как «ВКЛ». Если есть настройка автоматического выключения, таймер сбрасывается.

Идея состоит в том, чтобы иметь датчик движения, который будет держать свет включенным, пока обнаруживается прерывистое движение. Вы устанавливаете таймер автоматического выключения примерно на 15 минут. Пока вы находитесь в комнате и делаете какие-то движения без 15-минутного перерыва, свет остается включенным. После того, как вы уйдете, через 15 минут он погаснет.

Часть 2: Режим по умолчанию при включении — и как эти две настройки взаимодействуют между собой

Есть еще одна связанная настройка — Режим по умолчанию при включении.Эти варианты должны быть достаточно понятными. Если ваше устройство теряет питание, или если вы перезагружаете устройство, или если оно перезагружается (возможно, при попытке повторного подключения к WiFi), оно будет следовать вашему выбору этих настроек, чтобы определить, должно ли реле быть включено или выключено:

Of особое примечание — последний вариант, называемый «ПЕРЕКЛЮЧЕНИЕ». Существуют ограничения на выбор этого параметра в зависимости от типа кнопки. Кроме того, если выбран этот режим по умолчанию, это может повлиять на то, можете ли вы изменить тип кнопки!

Короче говоря, тип кнопки «Тумблер» и режим включения по умолчанию «ПЕРЕКЛЮЧАТЕЛЬ» связаны друг с другом.Это создает две ситуации: (1) вы не можете выбрать «SWITCH» по умолчанию, если тип кнопки отличается от «Toggle Switch», и (2) вы не можете изменить настройку кнопки, если у вас есть «SWITCH». выбрано по умолчанию.

В зависимости от того, используете ли вы приложение Shelly или подключаетесь к веб-интерфейсу HTTP устройства, вы будете видеть разные типы предупреждений или измененных параметров, когда пытаетесь изменить тот или иной параметр. Вот итог:

Если вы не можете выбрать SWITCH в качестве режима по умолчанию при включении, вам необходимо сначала изменить тип кнопки на «Toggle.”

Если вы не можете выбрать какой-либо другой тип кнопки, кроме« Переключить », вам необходимо перейти в режим включения по умолчанию и выбрать что-то другое, кроме« ПЕРЕКЛЮЧИТЬ ».
