Схема подключения выключателя к лампочке и розетки — Ваша техника

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

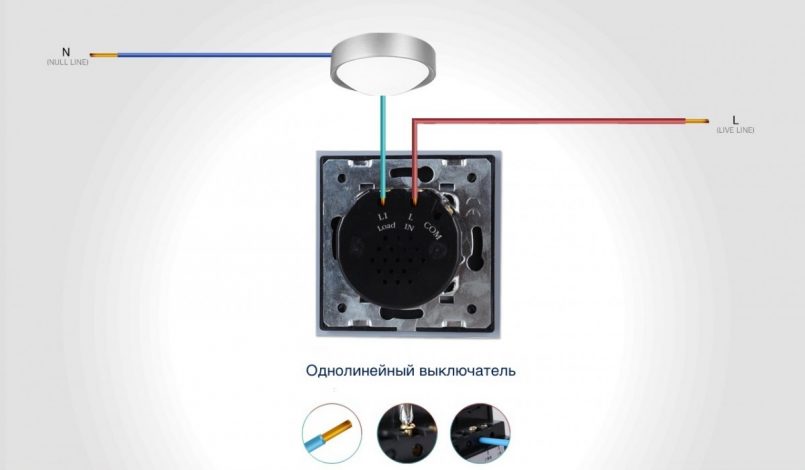

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

Острый нож.
Пассатижи (плоскогубцы).
Кусачки-бокорезы.
Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребовать

Как подключить розетку от вылключателя и выключатель от розетки правильно

Установка розеток и выключателей

Количество электронной техники, которое сегодня используется человеком, возросло многократно. Каждый прибор требует подключения к электрической сети, да вот многие дома построенные еще в Советском Союзе не обладают необходимым количеством электроточек на комнату. Подобные ситуации встречаются и в бюджетных коттеджах, где застройщик максимально экономит средства и сводит количество розеток к минимуму. Как быть в такой ситуации? Как подключить розетку от выключателя и возможно ли это, вообще, в принципе? В сегодняшней статье мы подробно обсудим эту тему, ответим на самые распространенные вопросы и покажем, как сделать все максимально аккуратно, качественно и красиво.

Содержание статьи

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

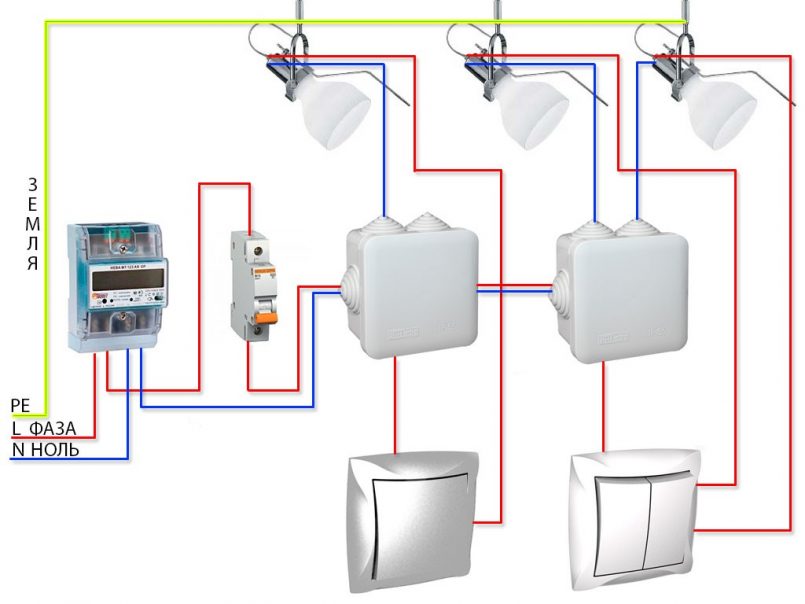

Так приблизительно выглядит схема электропроводки в обычной частном дом

Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.

От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.

Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.

Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Интересно знать! Раньше коробки монтировали в стены, под потолком. Сейчас их расположение может кардинально различаться – их переносят на потолок, прячут за инсталляциями и так далее. Если вы заказываете монтаж проводки, то рекомендуем установить их там, куда впоследствии будет открыт доступ. Да, эта часть цепи пассивная и обслуживать ее, в принципе, не нужно, но иногда все же доступ требуется, например, при подключении новых веток или исправлении ошибок электрика.

Как подключены розетки и выключатели

Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.

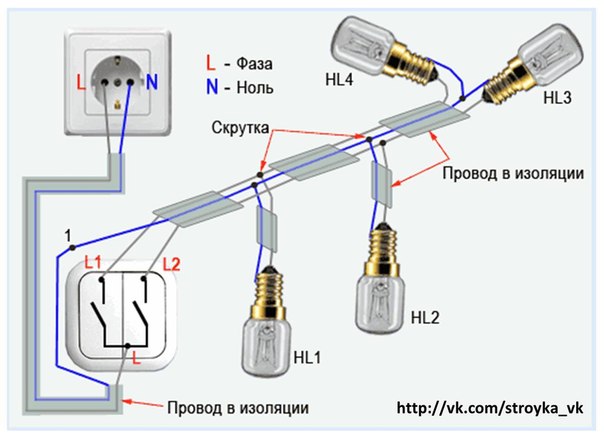

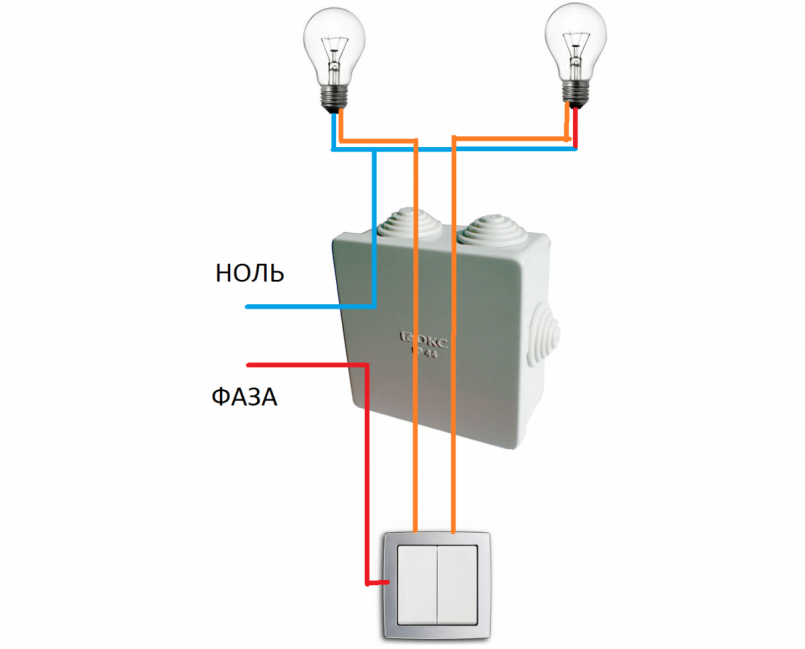

Схема подключения светильников через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.

Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.

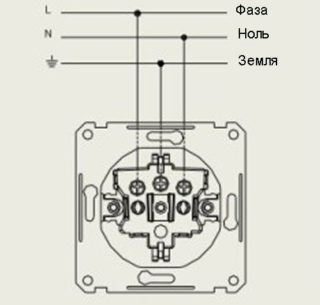

Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» — с заземляющим. То есть для ее подключения к сети задействуется все три провода.

Заземление требуется для передачи заряда с корпуса устройств в заземляющий контур, что позволяет избежать поражения электрическим током

С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.

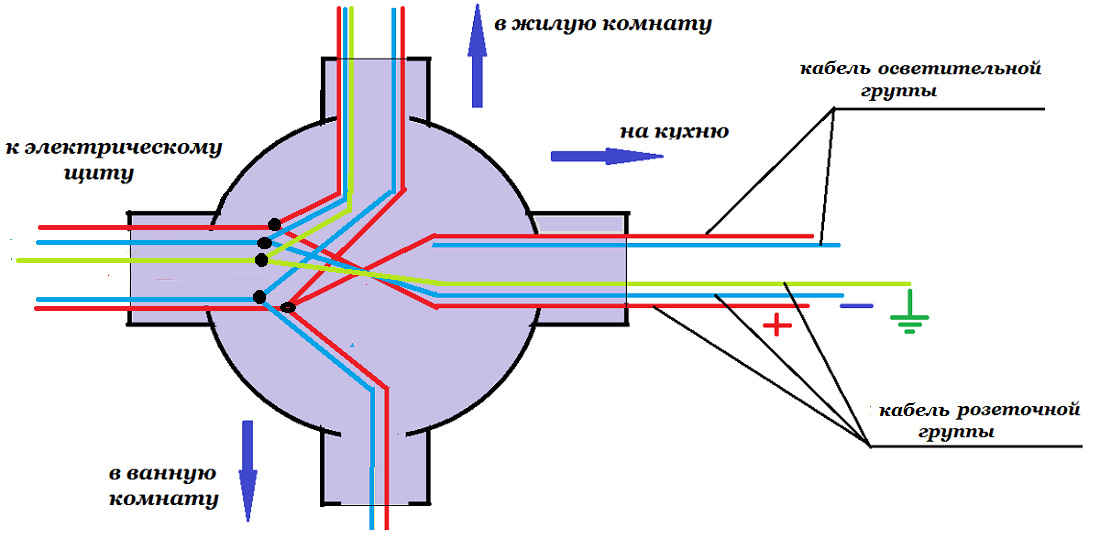

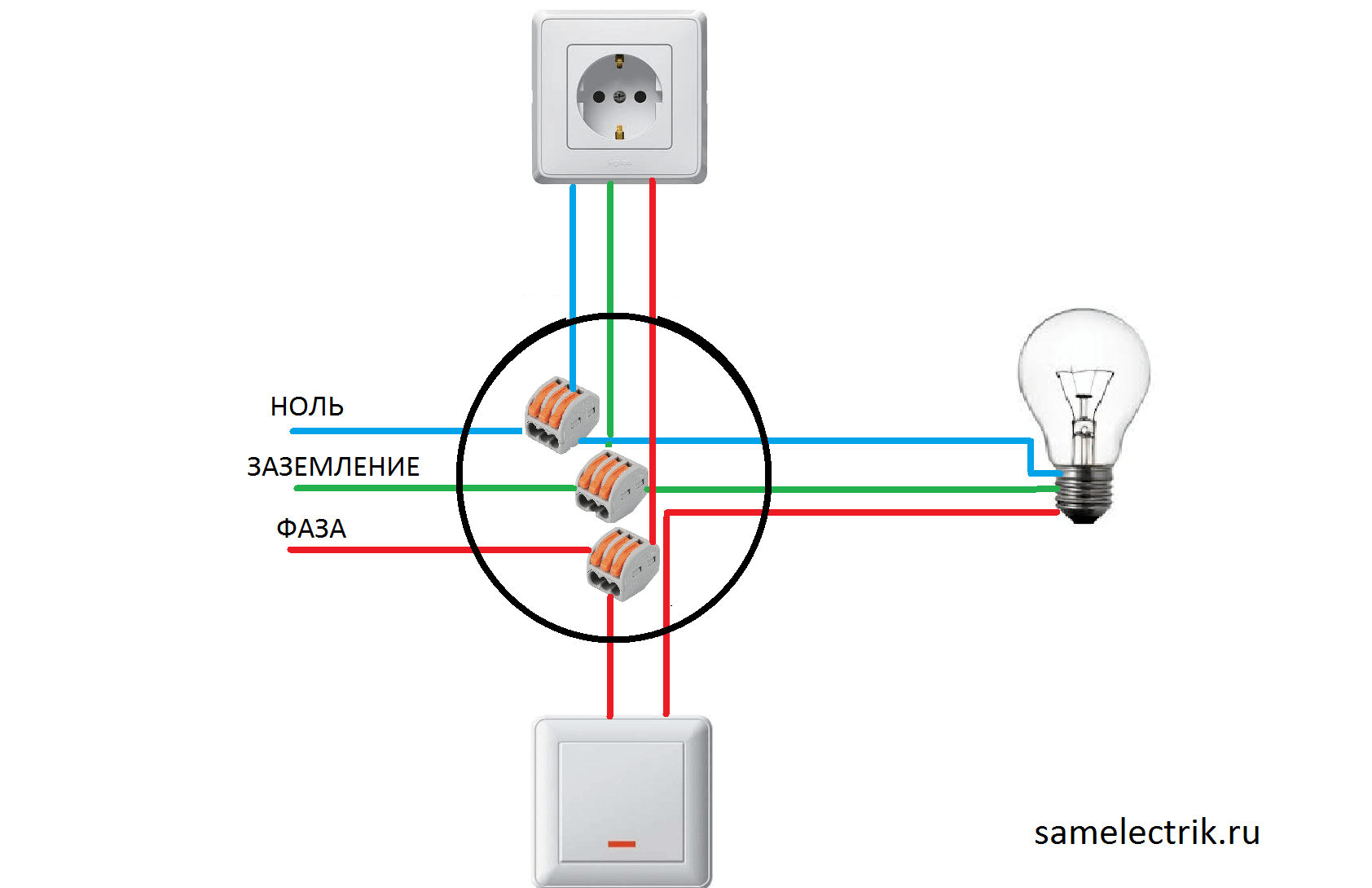

Соединение проводов в распределительной коробке

Решили сделать дома ремонт? Статья о ремонте пола в квартире наверняка будет вам очень полезна. Информация, которая поможет вам предотвратить возможные дефекты в поле во время работы. Также в статье инструкция по ремонту пола!

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочитали внимательно, то уже понимаете, что схемы подключения точек совершенно разные и в коробке выключателя попросту нет нуля и заземления, чтобы можно было подключить розетку. Так как же это возможно сделать? Назовем все допустимые способы.

Узнайте, как поменять выключатель света с одной клавишей пошагово, в специальной статье на нашем портале.

Меняем назначение электроточки или подключаем одну от другой

Как бы вы не хотели сделать все максимально незаметно, но прокидывать провода все же придется. Конечно, это не протяжка через всю комнату от распределительной коробки, но все же. Вариантов укладки провода всего два – открытая и скрытая. В первом случае можно использовать кабель-канал из ПВХ, а во втором придется проштробить стену, чтобы спрятать провод.

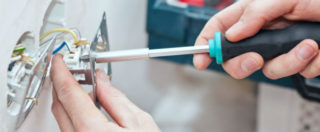

Замена розетки выключателем и наоборот

Цены на регулируемые выключатели

~~Диммер~~

Начнем мы с самого на наш взгляд простого – смена назначения электроточки. Такая мера может пригодиться, когда установлен старый выключатель, который больше не используется, или розеток в комнате и так хватает, а вот света совсем мало.

Принцип соединения выключателя и розетки

В описании работ мы будет, прежде всего, заострять свое внимание на изменениях, которые нужно произвести.Демонтаж и монтаж опишем лишь раз, чтобы постоянно не повторяться. Мы надеемся, что с этим вы справитесь без подсказок, иначе лезть в электрическую сеть мы вам не советуем.

Внимание! Все работы с электрической проводкой выполняются только при условии предварительного отключения подачи питания. В противном случае вы рискуете получить серьезный удар током, что может привести даже к смертельному исходу. Все работы должны выполнять подготовленные специалисты, так что отдавайте себе отчет в том, с чем имеете дело.

Меняем розетку на выключатель.

Таблица 1. Пошаговая инструкция монтажа выключателя.

Шаг, фото:	Описание:
Шаг 1. Вынимание розетки. Вынимаем розетку из коробки	Работа начинается со снятия старой розетки. Для этого сначала требуется выкрутить винт по ее центу – он удерживает лицевую пластиковую панель. Далее вы по краям увидите еще два винта, которые отвечают за расклинивание зажимов в коробке. До конца их выкручивать не нужно, просто ослабьте, и вытяните основание розетки из коробки, как показано на фото.
Шаг 2. Отсоединение проводов. Отсоединяем провода	Все провода зажаты в розетке специальными клеммами, которые стягиваются при помощи винтов. Правильно – выкручиваем и их. Убираем розетку в сторону, после чего временно изолируем оголенные концы проводов. Совет! На этом этапе вам стоит определить, где есть фаза, а где нуль. Используем для этого отвертку с индикатором. Подробная инструкция будет в видео в конце статьи.
Шаг 3. Снятие крышки распределительной коробки. Снимаем крышку распределительной коробки	Вот вам яркий пример ситуации, когда потребуется доступ в распределительную коробку, ведь чтобы выключатель заработал как розетка, нужно переподключить выводы проводов.
Шаг 4. Пометка проводов. Прозвонка проводов	Итак, коробку мы открыли, а что делать дальше, ведь внутри просто огромное количество проводов? Как найти нужные? Да, не все так просто, как кажется на первый взгляд. Чтобы ничего не напутать и не устроить короткое замыкание, провода нам потребуется прозвонить. Используется для этих целей специальный тестер, как у мастера на фото. ·Первым делом нам нужно найти фазу и нуль общего питающего провода. Как вам повезет, если все соединения сделаны при помощи клеммников!В противном случае придется разматывать изоленту и разъединять все скрутки, что долго, и есть риск сломать жилу. · Мы приблизительно можем понимать, какой провод у нас групповой, и какой идет в сторону нашей бывшей розетки, по направлениям, в котором они уходят в стену. · Разъединяем все провода и разводим их в стороны, чтобы они друг друга никак не касались. При этом смотрим, соотносятся ли они по цвету. Рекомендуем дополнительно клеить маркеры, на которых отмечается группа, чтобы потом было меньше мороки с прозвонкой. · Далее подаем напряжение на питающий кабель и поочередно прикасаемся отверткой-индикатором до каждого вывода – лампочка на отвертке должна загореться. · Затем берем тестер, одним его концом касаемся найденной фазы, а вторым перебираем провода, пока лампочки не загорятся и на нем.Так вы находите нуль. Отключаем напряжение, помечаем провода и двигаемся дальше.
Шаг 5. Поиск проводов, идущих к розетке. Ищем провода, идущие к розетке	Возвращаемся к розетке и соединяем два провода, которые раньше были фазой и нулем. Снова идем к коробке и тестером ищем их обратные выводы, ориентируясь по цвету изоляции. Вы правильно поняли, цепь получилась замкнутой и при прикосновении к нужным выводам, на приборе загорится лампочка.
Шаг 6. Соединение проводов в новой последовательности. Соедините провода в новой последовательности	Далее снова скручиваем провода по пометкам, как они были соединены ранее, кроме выводов от розетки, которые мы нашли. Один из этих проводов подключается к фазе, а второй пойдет на светильник, от которого в розетку вернется еще один или два провода (нуль и заземление).

Подключаем к проводам в коробке выключатель, крепим его и пользуемся. Замена выключателя на розетку осуществляется в обратной последовательности, по тем же шагам, поэтому повторно описывать процесс не будем.

Подключаем выключатель от розетки

Двигаемся дальше. На пути у нас последовательное подключение одного прибора от другого. Сразу скажем, что нормами ПУЭ такие переделки не предусмотрены, но иногда ситуация диктует свои условия, а не наоборот. Поэтому действовать мы будет в следующем порядке:

Демонтаж розетки

Откручиваем розетку и извлекаем ее из коробки. Провода при этом отсоединять нет необходимости.
Дальнейшие действия будут зависеть от расположения светильника. Если он находится в непосредственной близости от выключателя и не подключен до сих пор к сети, нам потребуется прокинуть к нему провод с нужным количеством жил, любым из перечисленных выше способов.

Провода можно аккуратно спрятать в кабель-канале

Такой метод подключения выключателя от розетки является самым безопасным и правильным.
Итак, мы соединили, например, двухжильным проводом светильник и выключатель. При этом нулевая жила остается целой, тогда как фаза разрезается, и получившиеся концы подключаются к выключателю. Тянем провод дальше и заводим в коробку розетки. Затем фаза соединяется с фазой, а нуль с нулем.

К розетке с заземлением подключается три провода

Если провода от светильника выходят в распределительную коробку, то для подсоединения выключателя розетка должна быть обязательно с заземлением, к ней должно подходить три провода.
Прокидываем двухжильный кабель от выключателя в коробку розетки, предварительно соединив его с прибором. Один вывод подключаем к фазе, а второй – соединяем с проводом заземления, который предварительно из розетки нужно вытащить. Контакт необходимо надежно заизолировать ПВХ изолентой. Как вы понимаете, таким образом, мы осознанно отказываемся от заземления розетки. Такое допустимо только в том случае, если от нее будет запитываться прибор, корпус которого сделан не из металла, а из пластика. То есть его не пробьет током.

Провода в штробах – это более надежное решение

Цены на популярные модели штроборезов

~~Штроборез~~

Далее в распределительной коробке находим вывод того самого провода заземления, к которому мы подключились. Как это сделать, вы уже знаете. Этот провод мы подключаем к фазовому проводу, который уходит на светильник.

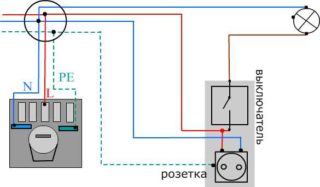

В результате у нас получилась обычная цепь, только питание на выключатель пойдет не от группового провода, а от розетки.

Подключение розетки, коммутируемой через выключатель

Подключаем розетку от выключателя

Цены на розетки с заземлением

~~Розетка с заземлением~~

И на последок мы вам оставили «вкусненькое». Эта схема из всех перечисленных самая сложная в реализации и для ее выполнения есть одно обязательное условие – выключатель должен быть двухклавишным. То есть к нему идет три провода от коробки, один из которых мы также задействуем под свои нужды, а выключатель при этом станет одноклавишным. Не самое изящное решение, но в некоторых ситуациях оно может пригодиться в качестве временной меры, например.

Вариант компоновки электроточек

Итак, действуем в следующей последовательности:

Извлекаем из коробки выключатель и видим идущие к нему три провода. Один из них будет фазой от группового провода – его мы вычислим при помощи той же отвертки-индикатора.

Проверка отверткой-индикатором

Подключаемся к клемме, в которую он входит концом провода. Это будет фаза на розетку. Стоит ли напоминать, что розетка должна быть установлена и от нее к коробке выключателя уже подведен провод.
Далее откручиваем любой из оставшихся проводов и соединяем его со вторым проводом от розетки, заизолировав соединение.

Спаивать провода в распределительной коробке не стоит, так как их потом будет сложно разъединить

Отправляемся в распределительную коробку и находим этот отсоединенный ранее провод. Его потребуется соединить с нулем, но перед тем, как его раскрутить, пометьте провод, с которым он соединен. Он будет идти к светильнику. Мы же не хотим, чтобы они перестали гореть? Нет! Значит, соединим его с третьим проводом, который у нас остался в выключателе нетронутым, так же в распределительной коробке. В итоге оба светильника у нас станут включаться с одной клавиши.

Узнайте, как соединять провода в распределительной коробке, а также ознакомьтесь с популярными методами, в специальной статье на нашем портале.

Видео – Как разобраться в проводах в распределительной коробке

После качественной изоляции всех соединений возвращаем все на места. Теперь ваша розетка будет работать так, как нужно.

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

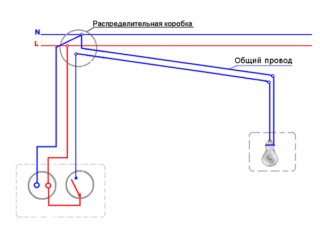

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

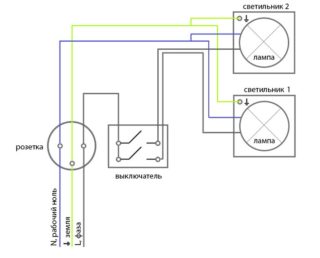

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

Демонтируем действующий выключатель, не трогая монтажную коробку.
Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
Аккуратно сверлим отверстие для подрозетника.
В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео)

В современном мире сконструировано множество электроприборов приборов приносящих гармонию, уют и удобства в жизнь человека. Устанавливаемые в жилых и нежилых помещениях все они начинают осуществлять свои функции после приведения в действие выключателем.

Установка выключателя кажется делом простым, но в каждом деле есть свои правила и нюансы, их нужно помнить и соблюдать. В повседневной жизни встречаются различные варианты проводимых соединений электроприборов с применением выключателей.

Ниже в разделах этой статьи приведены примеры наиболее часто встречающихся фото подключения выключателя к электроприборам.

Краткое содержимое статьи:

Примеры подключений
При подключении электроприборов используются различные схемы подключения выключателей. Наиболее применяемой является схема установки однокнопочного выключателя. Для осуществления этой операции необходимы:
электрический выключатель;
распредкоробка для соединения электроцепей;
электропровода;
изолента или «кембрики»;
Соединения с использованием эклектической распредкоробки
Операции с электропроводкой в жилище должны осуществляться при отключенной потребительской сети. Самым важным условием правильного подключения выключателя является то, что подключение токоведущего провода к светильнику всегда должно осуществляться через выключатель, что обеспечит разрыв электроцепи (отключение подачи электроэнергии).
Использование этого правила является гарантом обеспечения электробезопасности при проведении различных манипуляций по соединению проводов.
Искусственный обрыв «0-го» провода электропроводки не обеспечит снятие напряжения с электроцепи. При таком варианте обрыва электроцепи человек может стать проводником, соединившим электроцепь при неосторожном соприкосновении с токоведущим кабелем и инициировать прохождение электротока через себя.
Схемы Подключения Розеток И Выключателей Своими Руками
К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода.

Отечественные модели имеют округлую форму, два или три гнезда, рассчитаны на напряжение или В. Элементы электрической сети нуждаются в правильной установке.

Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.
Электропроводка в квартире. Проводка в квартире своими руками. Схемы.

Подготовительные работы Планировка — важное дело перед непосредственным монтажом электропроводки и установкой розеток.

Поэтому для штробления можно использовать только болгарку или штроборез.

Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. Их общая мощность около 3.

Кроме того, запрещена установка выключателей в чердачных помещениях. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Электропроводка как разделить на группы. Электропроводка своими руками

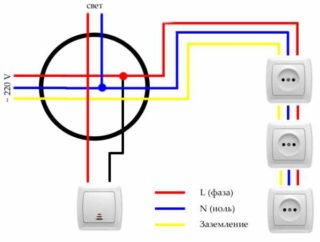

Схема выключателя и розетки питания через одну распределительную коробку.
Ранее элементы электрической сети монтировались согласно правилам советского стандарта. Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. В доме или квартире ставятся обычно одинарные или двойные розетки под скрытую электропроводку под двуштекерную штепсельную вилку.

Схема подсоединения розетки к электросистеме Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Схема подключения такого устройства к общей сети предельно проста, и справиться с этим можно самостоятельно.

Кроме этого, устройства могут обладать и другими дополнениями. Коммутационный аппарат должен работать только на разрыв фазы.

Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Работаем с арматурой Замена подгоревшей В таком случае оптимальный вариант — установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Но последние пользуются не такой популярностью, как первые два варианта.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза.

В старых их всего два — фаза и ноль.
Разводка электропроводки под розетки
Рекомендуем: Как починить провод электрический
Устройство розетки
Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.

Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Вывод Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии.
Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Проводка протягивается под панелями в толще перегородки. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
Делать нужно именно в такой последовательности. Розетка прикрепляется в месте, где выходит силовой кабель. Прежде всего, это количество розеток и выключателей, и место их расположения.
Установка и подключение розеток своими руками
Важно к важному
Сборный тип двойных розеток немного сложнее установить.
Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.
Для фиксации понадобиться специальная коробка, для установки в неё устройства.
После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.
Смотрите также: Правила прокладки кабеля в земле снип
Конструктивные особенности прибора
Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.
Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.
Правила безопасности и соединения проводников, выбор сечения кабеля
Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.
Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей.
Как подключить розетки. Схема подключения трёх и более розеток.
Как подключить розетку от выключателя: можно ли запитать, последствия
Содержание статьи:
Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.
Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки
Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.
Главная схема квартирной электросети
Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире
Подключение выключателей и розеток

Подключение розетки
Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).
При подключении розеточного гнезда используют кабели:
Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.
Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

Подключение выключателя
В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.
Изменение назначения электроточки и подключение одной от другой
Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.
Замена розетки на выключатель

Замена розетки на выключатель делается без заземления
Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.
Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.
Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей
Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.
Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.
Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.
Подключение от розетки выключателя
Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.
Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки
Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.
Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.
Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).
Подключение выключателя и розетки от одного провода

Схема подключения от одного провода
Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.
Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.
Подключение от выключателя розетки

Подключения выключателя от розетки
Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.
Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:
замкнуть накоротко кабели осветительного прибора;
выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.
Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.
Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки
Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.
Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.
схемы и как правильно подключить
Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.
Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.
Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.
Содержание статьи:
Подключение розеток с выключателем на 1–3 клавиши
С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.
Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.
Коммутация розетки через выключатель – популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания
С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.
Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.
Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов
Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.
#1: Способы подключения блока выключатель-розетка
Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.
Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков
Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.
При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:
Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.
Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.
Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.
Перечислим некоторые из них:
Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
Высококачественные приборы могут использоваться снаружи и внутри помещений.
Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.
Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.
Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.
Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:
Галерея изображений
Фото из
Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства
Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали
После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде
Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части
Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети
Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты
Освобождаем провода, подключенные к линии освещения, от испорченного механизма
Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы
Шаг 1: Демонтаж испорченного блока
Шаг 2: Извлечение клавиши выключателя
Шаг 3: Удаление фиксирующей рамки
Шаг 4: Удаление рамки розеточного механизма
Шаг 5: Повторная проверка отсутствия напряжения
Шаг 6: Отделение проводов от розеточного механизма
Шаг 7: Удаление механизма выключателя
Шаг 8: Обрезка и зачистка проводов от изоляции
Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.
Галерея изображений
Фото из
Шаг 9: Монтаж механизма выключателя
Шаг 10: Подсоединение механизма розетки
Шаг 11: Установка удерживающих рамок
Шаг 12: Крепление лицевых деталей блока
#2: Подсоединение и коммутация розетки через выключатель
Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.
Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.
Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:
Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.
Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.
Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию “посадочных мест”, выравниванию положения блока
Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.
#3: Монтаж соединенных розетки с выключателем
Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.
Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:
От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
Заземление также подключается при помощи соответствующего кабеля.
Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.
Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций
Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.
#4: Присоединение розетки с двухклавишным выключателем
Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.
Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.
Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:
Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.
Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.
Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий
#5: Монтаж блока с розеткой и трехклавишным выключателем
Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.
Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.
Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:
основной;
дополнительные источники света;
декоративные.
Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.
Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.
Трехклавишное устройство, как правило, монтируют в помещениях такого типа:
в месте, где планируется многоярусное освещение;
в комнатах с большой площадью и сложной формой;
в нешироких и длинных переходных помещениях;
Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.
Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие
Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.
Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.
Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок
Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:
клавиши не западают;
не издают посторонних звуков при нажатии;
внутренняя часть выключателя содержит схему его подключения;
гладкая и ровная поверхность.
Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).
Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.
При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:
пассатижи для зажима и захвата деталей;
стриппер для удаления изоляции с края провода;
плоская и крестовая отвертки.
Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.
Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов
Рассмотрим их еще раз:
Перед началом работ надо убедиться, что сеть полностью обесточена.
Нулевые и фазные кабели необходимо распределить.
Проверить фазу специальной отверткой с индикатором.
Подсоединить кабель к распределительному боксу.
Протестировать соединение.
Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.
Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель
Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.
Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка
Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.
Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.
Выводы и полезное видео по теме
Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.
Ролик #1. Как подключить розетку и выключатель:
Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:
Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:
Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.
Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.
