Делаем электрический теплый пол

Автор Михаил На чтение 8 мин. Опубликовано 22.11.2014

Популярность тёплых полов объясняется стремлением человека к комфорту. Тёплый пол под ногами создаёт ощущение уюта, уменьшает количество детских простуд и правильно распределяет тепло. Подогрев напольной поверхности может быть основным отоплением дома или комфортным его дополнением.

Монтаж системы электрического обогрева не требует специальных знаний, и потому его можно осуществить самостоятельно. Как сделать электрический тёплый пол своими руками? Рассмотрим подробно выбор вида пола, технологию его монтажа и преимущества подогрева напольной поверхности.

Тёплый пол: особенности и преимущества

Любая отопительная система включает в себя источник тепла и излучатели (радиаторы). Между источником и радиатором могут быть соединительные элементы (трубы). Соединений может не быть, тогда радиатор подключается непосредственно к источнику (котлу или печке).

В конструкции тёплых полов роль радиатора принадлежит напольной поверхности. Она нагревается благодаря теплу от электрического тока, и излучает тепло в пространство помещения. Источник нагрева также располагается внутри пола. Таким образом, настил является источником тепла и излучателем. Это уменьшает потери температуры в промежуточных соединениях. Эффективность такого обогрева выше, потери тепла меньше.

Преимущества пользования тёплым полом

1. Правильное распределение тепла. Максимальная температура находится в зоне пола (+22 — +25ºC). С поднятием к потолку температура опускается на 1-2 º. Такое распределение тепла способствует здоровому состоянию тела: ноги в тепле, голова в прохладе.
2. Для семей с детьми важно: на пол можно садиться, ложиться, играть, заниматься развивающими упражнениями.

При простудных заболеваниях и ревматизме медики рекомендуют прогревания. Электрический тёплый пол является отличным средством, прогревающим бронхи или зону поясницы.

3. Экономия пространства. Совмещение пола с радиатором освобождает пространство под окнами. Традиционно под окном располагают радиаторную батарею. Она занимают место и требуют ухода (покраски). Металлические рёбра батареи травмоопасны, их необходимо закрывать защитной панелью, если в доме бегают дети.
4. Периодичность отопление и независимость от газовой магистрали. Электрообогрев пола даёт возможность полноценно отапливать помещение зимой. В дачных домиках обогрев может работать периодически, без необходимости сливать воду перед отъездом. В системе нет замерзающих веществ, электрический пол может быть выключен и включен поворотом ручки регулятора. Электропол (в отличие от водяного, где работают трубы с горячей водой) быстро прогревается сам и нагревает помещение.

Три вида отопления электрическим полом

Современные технологии электрического обогрева строений предлагают три вида электрополов: кабель, мат и плёнка. Какой электрический тёплый пол лучше?

Кабель представляет мощный провод из материала с высоким сопротивлением. Чем выше сопротивление металла, тем больше тепла выделяется при прохождении электрического тока. Кабель монтируется в бетонную (цементную) стяжку (слой бетона толщиной 3-5 см). При подаче на кабель электрического тока он разогревается и передаёт тепло бетонному полу. От поверхности бетона нагревается настил и воздух. Данный вид обогрева является мощным и используется для полноценного зимнего отопления дома.

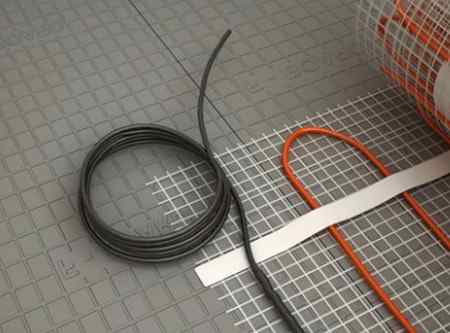

Нагревательный мат представляет пластиковую сетку, на которой укреплён тонкий кабель. Такая система менее мощная, она годится для подогрева пола, а не для основного отопления. Нагревательные маты укладывают не в бетонную стяжку, а в клей непосредственно под кафельную плитку. Благодаря меньшей мощности, экономно расходуют электричество.

Нагревательная или инфракрасная плёнка монтируется без клея и без стяжки цементом. Это самый простой вариант монтажа тёплого пола. Она раскладывается под настилом и накрывается ламинатом, ковролином. Внутри плёнки расположены углеродные (карбоновые) полосы, между которыми проходит медный провод. Ток в проводниках возбуждает атомы углерода и вызывает инфракрасное (ИК) излучение. ИК волны попадают на материал окружающих предметов (мебель, стены) и провоцирует их нагрев и последующую теплоотдачу.

Были проведены многочисленные медицинские исследования инфракрасного излучения. Они подтвердили безопасность ИК-волн для физиологии человека.

Важное преимущество инфракрасного обогрева перед кабельным: оно не создаёт электромагнитного излучения и гула при эксплуатации. Инфракрасная плёнка используется для подогрева пола и для основного отопления.

Читайте полную статью об установке инфракрасного теплого пола тут

Какой электрический пол лучше?

Сравнительные характеристики электрических полов

При этом есть общие характеристики, одинаковые для всех трёх видов электрических полов.

• Диапазон рабочих температур составляет +-30 — +70 ºC.
• Возможно функционирование в помещениях с высокой влажностью.
• Не сушит воздух.
• Срок службы больше 30 лет.
• Схема прогрева помещения: снизу вверх.
• Сравнительный анализ приведенных характеристик поможет сделать правильный выбор отопления.

Как сделать электрический тёплый пол: технология монтажа

Подготовка основания

Для монтажа любого электрического пола необходимо правильно подготовить основание. Главное – надо предупредить потери тепла в грунт, в подвал (если это дом) или в плиту перекрытия, в потолок к соседям (если это квартира). Для этого пол утепляют. Как утеплить правильно?

Материал утеплителя – пенопласт. Для одноэтажного строения лучше взять влагостойкий вид, называемый пеноплексом. Тогда не нужен дополнительный слой влагоизоляции снизу (со стороны подвала или грунта). Для перекрытия многоэтажного дома можно использовать обыкновенный пенопласт без влагостойкой плёнки. Толщина пенопласта зависит от уровня теплозащиты.

• Для перекрытий второго и выше этажа, под которым находится отапливаемая квартира соседей, толщина утеплителя 2 см.
• Для первого этажа с отапливаемым подвалом толщина составит 4 см.
• Для пола, лежащего на грунте, необходим утеплитель 8 см.

В качестве утеплителя пола на грунте можно уложить слой глины с опилками толщиной 20см. Такая конструкция значительно дешевле.

В квартире пенопласт укладывают поверх перекрытия, стыки заделывают монтажной пеной. В частном доме делают черновую стяжку из бетона с добавлением глины или тырсы (опилки). Поверх черновой стяжку кладут утеплитель. При необходимости (если это обыкновенный пенополиуретан) кладут полиэтиленовую плёнку или рубероид в качестве гидроизоляции.

Выбор кабеля

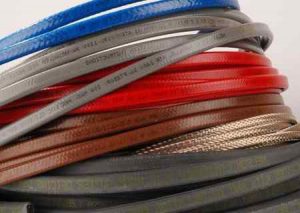

Возможно укладывание двух видов кабеля: резистивного и саморегулирующегося. В резистивных проводах тепло выделяется при прохождении тока по внутренней жиле. Резистивные кабели могут быть одножильные и двужильные. В двужильных кабелях два нагревательных провода, ток по ним течёт в противоположных направлениях, электромагнитные поля двух проводов гасят друг друга.

В саморегулирующихся кабелях нагревателем является полимер. Если часть кабеля перегревается, то в нём снижается сила тока и уменьшается выделение тепла. Остальная система работает в заданном режиме. Это более дорогая и долговечная система.

Кабели различаются мощностью. Чем больше мощность, тем сильнее нагрев. Различные помещения требуют разной мощности отопления. Для пола лоджии необходимо 200 Вт/м2, для жилых комнат 150 Вт/м2. Количество Вт умножается на общую площадь комнаты, полученное значение представляет требуемую мощность. Например, для небольшого дома площадью 30 квадратов потребуется ориентировочно 4,5 кВт мощности в час.

Отзыв о работе тёплых полов на одном из строительных сайтов: Решили сделать в домике тёплый пол. Поскольку электричество расходуется много, купили кабель на 2кВт (дом 26 м2). Уложили очень хитро: только по открытому полу. Там, где стоит шкаф, диван, холодильник, тумба — кабель не прокладывали. Хватило в аккурат. Выдержали месяц, затем включили. Прогрелся в течение получаса. Работает отлично. При +5ºC у нас тепло, при 0º — нормально. А вот при -5º в доме становится прохладно (+18º).

Данный пост на форуме говорит об ошибке в определении мощности. Вместо расчётных 3,8 кВт люди установили только 2 кВт, в результате – недостаточный обогрев дома с наступлением морозов.

Укладка кабеля

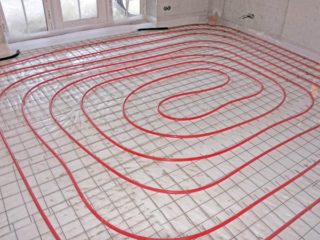

Для укладывания кабеля используют армирующую сетку или металлические полосы. Она кладётся поверх утеплителя, сверху на ней раскладывают кабель. Сетка выполняет функцию армирования пола и служит креплением для провода.

Раскладывание провода выполняют по разработанной схеме. Для электрического кабеля используется схема змейка (зигзаг).

Расстояние между витками провода составляет 15 см посреди комнаты, и 10 см там, где необходим усиленный нагрев (вдоль наружных стен). Минимально допустимое расстояние между проводами составляет 6 см.

От кабеля до нагревательного прибора должно быть больше 20 см.

В стене на высоте 10-30 см от пола делают отверстие для коробки регулирования температуры.

Кабель раскладывают на полу, крепят к армирующей сетке, устанавливают терморегулятор и соединяют его с кабелем. Проверяют кабель на наличие сопротивления (в целях контроля работоспособности).

Перед заливкой цемента по периметру комнаты укладывают демпферную ленту. Она амортизирует температурное расширение и сжатие, предупреждая появление трещин.

Заливают пол цементным раствором, оставляют его для застывания. На следующий день цемент уже будет твёрдым, но включать пол нельзя. Необходимо выждать месяц (вернее, 28 дней – срок первичного набора прочности и высыхания для цемента). Включение полов раньше 28 дней приведёт к появлению трещин в бетонной стяжке.

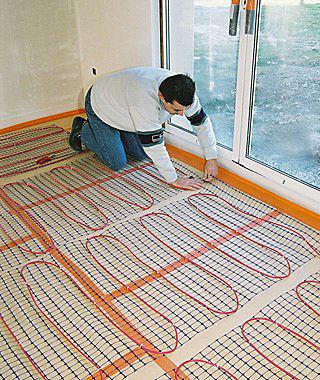

Монтаж электрических матов выполняется на черновую бетонную стяжку. Их крепят на клей, поверх кладут кафельную плитку. Инфракрасные плёночные полы просто укладывают под настил без подготовительных операций.

Теплый пол с инфракрасным обогревом

С наименьшими усилиями и максимально быстро можно сделать теплый пол с электрическим инфракрасным подогревом. Достаточно под напольное покрытие уложить тонкую нагревательную пленку, которая излучает тепловую энергию в инфракрасном диапазоне с длиной волны 6 — 20 мкм.

Такое излучение будет нагревать все плотные предметы (чем плотнее, тем больше поглощение), прежде всего напольное покрытие, а от них — воздух в помещении.

Уложить пленочный инфракрасный излучатель не составит большого труда и своими руками, так как какие-либо сложные и мокрые процессы монтажа отсутствуют.

Но важно правильно определиться с нужным количеством пленки, площадью и конфигурацией ее укладки, с потребляемой мощностью и правильным электрическим подключением.
О создании пленочного теплого пола и пойдет речь далее.

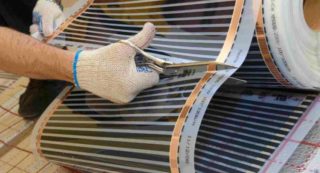

Конструкция нагревательной пленки

В пластик закатываются медные проводники, которые соединены множеством нагревательных пластин особого состава, чаще их называют «угольные».

При прохождении по ним электрического тока происходит нагрев, но не более чем на 50 град. С и излучение тепловой энергии в инфракрасном диапазоне.

Такая пленка поставляется в рулонах длиной до 10 метров.

Рулон состоит из однотипных нагревательных элементов с одинаковой мощностью. От цельного куска для укладки можно отделить любое количество элементов, так как все они подключаются параллельно.

Характеристики

Ширина пленки обычно составляет 0,5, 0,8 или 1,0 метра.

Мощность нагревательного элемента может быть различной, необходимо изучать тех. характеристики конкретной модели, но обычно не более 0,2 кВт с 1 кв. метра.

Толщина пленки не превышает 2 мм (обычно меньше) и поэтому нагреватель может быть уложен под напольное покрытие, не нарушая его конструкцию.

Мощность, толщина, размеры могут различаться у разных производителей, как и состав нагревательных элементов, для производства которых в основном используется безкислородная медь, серебро, углерод.

Какая мощность теплого пола потребуется

Необходимо определиться будет ли инфракрасный теплый пол единственным обогревом или только вспомогательным.

Чтобы обогреть комнату в климате средней полосы, для нормально утепленного здания необходима мощность 1 кВт на 10 м кв. площади. Но это условное значение.

Все зависит от конкретных теплопотерь, т.е. от теплоизоляции ограждающих конструкций, высоты потолков, наличия окон и дверей и их теплосберегающих свойств, вентиляции помещения, а также от климата, где расположено здание.

Больше информации о требуемой мощности на обогрев, можно узнать, например, здесь
, — а здесь о потерях тепла с вентиляцией

Сколько площади и пленки нужно для обогрева

Таким образом выбирается нужное количество нагревательных элементов для каждой комнаты по требуемой мощности, при этом мощность подбирается с 20% запасом.
Режим включений в работу, а значит и отдаваемая мощность в течении суток, всегда регулируется автоматикой по заданной температуре.

Но ввиду того, что обогревать электричеством на сегодняшний день не выгодно, так как электроэнергия наиболее дорогой источник энергии, это чаще используется как вспомогательный подогрев.

При этом площадь покрытия пола нагревателем обычно находится в пределах 0,4 — 0,6 от всей площади комнаты, а суммарная максимальная мощность не превышает 0,7 от требуемой.

Хватит ли мощности электросети

Также максимальную мощность ограничивает возможности электросети. Для обычного подключения 220 В максимальная потребляемая мощность не превышает 5,0 кВт, следовательно на отопление можно выделить 2, 0 — 3,0 кВт, что явно не достаточно для обогрева всего здания электричеством.

Чтобы сделать полноценное отопление электричеством дома необходимо трехфазное подключение 380 В и разрешенная мощность больше 10 кВт. При этом, кстати оптимальным отоплением является электрокотел с жидкостными радиаторами и водяным теплым полом. Подробнее об отоплении электричеством — котел или конвектора

Необходимость применения утеплителя

Пленка инфракрасного нагрева для теплого пола может быть уложена только на фольгированный утеплитель. Сама пленка несколько нагревается и это тепло нужно изолировать от основания пола. Но главное,- необходимо отразить излучение обратно в комнату.

В пунктах продажи пленки подложка зачастую идет в комплекте. Не следует применять алюминиевую фольгу.

Толщина эффективного утеплителя для межэтажных перекрытий может быть и 1 см. А полы над не отапливаемым подпольем, или над проездами должны быть утеплены в соответствии с требованиями нормативов. Например, Особенности утепления полов с лагами

В любом случае под фольгированную подложку для пленки рекомендуется уложить пароизоляционную мембрану (полиэтиленовую пленку), во избежание выхода пара из помещения в холодные зоны и его конденсации в точке росы.

Как укладывается сама пленка

Датчики температуры нагрева укладываются под нагревательной пленкой в углублениях сделанных в утеплителе.

Чтобы не повредить нагревательные элементы при монтаже, обычно их покрывают дополнительно тонкой виниловой (полиэтиленовой) прокладкой.

Инфракрасный излучатель не укладывается под мебелью, так как возможен ее перегрев и повреждение. Если комната заставлена мебелью, то это может значительно ограничить мощность подогрева.

Ограничения на применение инфракрасного обогрева

Опутывание комнаты электрическими проводниками под напряжением, по которым проходит значительная сила тока (большой расход мощности), влечет повышения уровня электрического и магнитного полей в комнате.

Весьма много специалистов рекомендуют по возможности избегать нахождения вблизи источников излучения электоромагнитных волн, так как существуют доказательства их вредности для живых организмов.

Производители пленки говорят о безвредности их продукции и теплового излучения 5 — 20 мкм.
Но здесь рекомендуется по возможности менять электрический обогрев на безобидный и экологичный водяной, а также не допускать нахождения детей в помещениях и на местности с повышенным электромагнитным фоном.

Подключение

Если проводка старая, то она, скорее всего не рассчитана на мощность свыше 2 кВт. Во многих случаях для инфракрасного обогрева помещения нужно будет прокладывать отдельную линию от щитка с отдельными защитами. Обычно кабель прокладывают под плинтусом.

Саму пленку разворачивают подключающими клеммами к источнику 220 В, отдельные фрагменты пленки подключают параллельно к общему проводнику.

Нагреватель комплектуется регулятором мощности (термостатом) и датчиком температуры, который устанавливается по схеме рекомендуемой производителем.

Для выполнения монтажа электрической части рекомендуется пригласить квалифицированного электрика. Важно сделать подключения силовых контактов в соответствии с требованиями Правил, во избежание перегрева и возгорания.

Еще информация (от одного из производителей)
– как сделать инфракрасный обогрев полов

Напольное покрытие

Инфракрасный излучатель — нагревательная пленка, весьма прочная и может укладываться на теплоизоляционную подложку-отражатель непосредственно под жесткое напольное покрытие — доску, ламинат, стяжку с плиткой, жесткий линолеум.

Все напольные материалы должны быть рассчитаны на систему теплого пола и возможность нагревания. Обычные напольные покрытия при нагревании могут деформироваться растрескиваться, или выделять вредные вещества.

Как правило, монтаж инфракрасного теплого пола влечет за собой и смену напольного покрытия.

Под мягким ковролином или линолеумом пленку лучше защитить твердым покрытием, которое станет и основным поглотителем тепла. Может применяться тот же ламинат или тонкая доска из не смолистых пород дерева (не сосна). Не рекомендуются фанеры из-за опасности повышенной эмиссии формальдегида при нагревании.

В случае укладки пленки под стяжку недопустимо включать нагреватель до полного высыхания.

Цементно-песчаная стяжка с керамической плиткой являются оптимальным покрытием по накоплению и передаче тепла для любого источника обогрева в полу — и водяного и электрического.

Но здесь может применяться и сухая стяжка из двойных листов ГВЛ. (В любом случае нужно смотреть характеристики плени и рекомендации производителя по возможному сдавлению и возможности укладки под различные покрытия).

Достоинства, почему пленочный теплый пол нравится

Уложенный и подключенный пленочный инфракрасный излучатель нужно опробовать в работе в течении нескольких часов до укладки напольного покрытия.

Несмотря на весомые недостатки — дороговизну энергоносителя и самого излучателя и сомнительную экологичность, пленочный инфракрасный обогрев популярен.

Пользователи прежде всего хотят получить теплый пол как можно быстрей и с минимальными затратами труда, также комфортность в эксплуатации — для управления достаточно лишь выставить нужную температуру.

А о достоинствах любого обогрева полов известно, – лучшая температурная комфортность в помещении и оптимальное распределение температур по экономии тепла. Срок же службы системы обычно не менее 15 лет.

расчет, мощность, монтаж своими руками

Электроподогрев пола: расчет и монтаж

Содержание статьи

Также, кроме нагревательных кабелей, в нынешнее время можно встретить в конструкции теплых полов и специальную инфракрасную пленку (так называемый инфракрасный теплый пол). Принцип работы инфракрасных теплых полов основан на преобразовании электроэнергии в инфракрасное излучение.

Рассмотрим основную конструкцию полов с электроподогревом, а также возможность их монтажа своими руками.

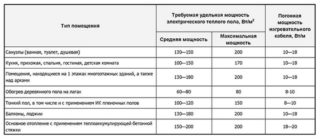

Как рассчитать мощность теплого пола?

Перед тем, как сделать полы с электроподогревом, следует произвести все необходимые расчеты. При этом, стоит понимать, что под мебелью, сантехническими приборами и другими вещами, теплые полы не обустраивают. Ничего хорошего для мебели не будет, если она долго простоит на теплом полу.

Чтобы рассчитать мощность электрических полов, сначала нужно узнать площадь самого пола, после чего умножить получившееся значение на 150 Вт/м². В большинстве случаев 150 Ватт вполне достаточно для того, чтобы нагреть до комфортной температуры один квадратный метр пола в помещении.

Некоторые мастера берут данное значение чуть больше 180 или 200 Ватт на 1 м², если к примеру, в ванной комнате нет радиаторов отопления. В таком случае, теплый пол будет выступать в роли основного источника обогрева. Кроме того, обязательно следует учитывать и то, под какой именно напольный материал будет производиться укладка теплых полов.

Ниже даются рекомендация по расчёту мощности теплого пола, в зависимости от типа напольного покрытия:

1. Ламинат, паркет, ковролин, линолеум: 135 Вт/м²;
2. Керамогранит: 160 Вт/м²;
3. Толстые гранитные плиты: 210 Вт/м².

В конструкцию электрического теплого пола входят нагревательные элементы, температурный датчик и термостат. Кроме того, для монтажа теплых полов потребуется утеплитель (лучше фольгированный толщиной в 20 мм), например пенофол.

После того, как все необходимые расчеты произведены, а материалы для теплого пола приобретены, можно приступать к самостоятельному выполнению работ.

Электроподогрев пола: монтаж своими руками

Итак, рассмотрим основной порядок монтажа полов с электроподогревом:

Первое, что потребуется сделать, так это подготовить пол. Возможно, вам придется залить небольшую стяжку, если нужно выровнять основание или подогнать его на определенную высоту. Главное, чтобы основание на которое был уложен теплый пол, было бы достаточно прочным и без сильных перепадов по уровню.

Вторым шагом, является установка терморегулятора для теплого пола. С этой целью на стене в комнате с теплыми полами, следует сделать небольшую по глубине выемку для установки коробки под термостат. При этом высота коробки от пола, должна быть в пределах 0,5-1 метра. Кроме того, от коробки вниз к полу, нужно проштробить небольшую канавку, которая будет предназначена для укладки проводов.

На третьем этапе следует уложить на пол фольгированный утеплитель, надежно соединив стыки скотчем. Далее поверх утеплителя потребуется закрепить монтажную ленту под теплые полы (с шагом в 0,5-1 м) посредством шурупов или саморезов.

Затем к коробке в стене подводятся провода электропитания и заземления теплых полов, после чего осуществляется крепление нагревательных элементов к монтажной ленте по схеме «петля», либо «параллельные линии».

На заключительном этапе, между двумя нагревательными элементами теплых полов, следует разместить температурный датчик. Для этих целей следует взять кусок гофрированной трубы, заглушить на ней один конец, после чего расположив её между греющими кабелями, вставить вовнутрь датчик температуры.

После того, как все элементы теплого пола с электроподогревом уложены, можно подключать греющий кабель и датчик температуры, к терморегулятору. Теперь осталось проверить, как работает теплый пол, замерить и сравнить его сопротивление с указанным значением производителем, после чего, можно приступать к заливке тонкой стяжки.

Какой электроподогрев пола выбрать для монтажа в доме

Содержание:

Обычно аккумуляция тепловой энергии в помещении производится благодаря целому комплексу работ: монтаж или утепление оконных и дверных блоков, установка качественной отопительной системы, утепление перекрытий и т.д. В последнее время особый интерес проявляется к тому, чтобы уложить пол с электроподогревом своими руками, о чем и пойдет речь в статье.

Тепло в доме

Система теплого пола с электрическим подогревом – это несколько элементов оборудования, соединенных с энергетическим кабелем, который монтируется в структуру перекрытия. Производить монтаж греющего кабеля для теплого пола лучше всего при помощи специалистов, но при аккуратном и четком проведении работ можно выполнить все самостоятельно.

Конечно же, панацеей электроподогрев пола не является, ведь чтобы помещение было всегда обогретым, без утепленных оконных и дверных блоков обойтись нельзя. Что касается эксплуатации подобного отопительного оборудования, то с его помощью можно осуществлять обогрев помещений в течение всего холодного сезона. Насколько бы красивым не был дом, хозяин не будет рассматривать фото имеющихся комнат, а ему придется находиться в них ежедневно, что является поводом для создания в них комфортных условий проживания.

Сама укладка теплого пола может стать процессом творческим, поскольку высокая гибкость основы, на которой закрепляется нагревательный элемент, позволяет применять его разнообразными способами. Процедура укладки не упрощается и требует тщательного выбора используемых материалов, проведения замеров, подготовительного этапа и т.д.

Преимущества и недостатки полов с подогревом

К положительным сторонам полов с электроподогревом относятся следующие особенности:

• прогревание комнаты с подобной системой теплого равномерно и по всей площади;
• возможность регулирования степени обогрева и произведения включения/выключения системы в любой момент времени;
• возможность проведения монтажа в любом помещении.

Естественно, такой способ обогрева имеет определенные недостатки:

• необходимо постоянно производить контроль над работой системы;
• полы могут быть деформированы в случае чрезмерного нагревания в процессе неконтролируемой эксплуатации;
• монтаж, обслуживание и эксплуатация требуют чрезмерного потребления электрической энергии;
• нельзя устанавливать предметы мебели поверх полов с электроподогревом. С учетом того, что мат или энергетический кабель могут иметь различные размеры, можно предварительно произвести схематизацию помещения и обозначить зоны под установку мебели;
• важно понимать, какую функцию выполняет данная система обогрева, чтобы не беспокоиться о каждом потраченном киловатте электрической энергии и не опасаться лишний раз ступить на пол с последующей его порчей.

Чтобы расход электрической энергии не превышал допустимых норм, рекомендуется монтировать полноценную систему со всеми возможными регуляторами, датчиками и контроллерами. В ином случае система всегда будет работать на полную и об ее окупаемости в дальнейшем за счет сэкономленных средств речи быть не может. Читайте также: «Какой теплый пол выбрать под плитку – плюсы и минусы вариантов».

Простейший способ монтажа

Пол с электроподогревом – это лишь часть перекрытия, которое состоит из нескольких слоев различных материалов с определенным функционалом.

Обычно подключенный электроподогрев пола под плитку или любое другое напольное покрытие состоит из следующих компонентов:

• термоизоляционный слой, уложенный поверх гидроизоляционного, монтированного ранее;
• концевая муфта;
• специальная изоляционная лента для монтажа, используемая без каких-либо строгих инструкций, но таким образом, чтобы крепление было надежным и долговечным;
• соединительная трубка для подключения датчиков, контролирующих работу системы;
• соединительная муфта. Читайте также: «Как сделать подогрев пола под плитку — способы».

Далее необходимо произвести ряд мероприятий:

• определить место под установку термостата или специальной коробки под оборудование, обеспечивающее работу системы;
• осуществить четкую разметку помещения под установку мебели таким образом, чтобы под ней не было системы подогрева;
• подключить систему к сети в 220 вольт.

Наиболее качественный обогрев помещения может быть произведен только в том случае, когда система покрывает более двух третей площади.

Разновидности электроподогрева

Когда речь заходит об электрическом подогреве пола под ламинат или любое другое покрытие, можно рассматривать два основных варианта создания такой системы. Заметим, что укладка пленочного теплого пола под ламинат более популярна.

Каждый вариант подразумевает использование разных нагревательных материалов:

• тончайшие нагревательные маты;
• нагревательный энергокабель.

В случае с матами технология подразумевает их укладку, когда невозможно поднять уровень пола. Толщина мата составляет 3 миллиметра, что является одновременно и преимуществом, и недостатком. Недостаток заключается в том, что эффективность обогрева значительно ниже, чем у энергетического кабеля. Применять такую систему можно, как дополнительную к стандартному отоплению. В этом случае помещение не изменит своих визуальных очертаний, на фото или при осмотре не будут заметны никакие изменения.

Энергетический кабель – это нагревательный элемент, требующий повышения уровня пола не меньше, чем на 3 сантиметра. Его монтаж может быть осуществлен как в помещении, так и на улице. Особый интерес проявляется к малым системам, которые могут быть монтированы под крышей или фасадом для предотвращения обледенения.

Подбор кабеля при этом осуществляется по формуле: P=SxPp, где:

• P – мощность кабеля, которую покупателю предстоит выяснить;
• S – площадь помещения, подвергаемого обогреву;
• Pp – мощность, требуемая для обогрева конкретного материала.

Мощность под различные материалы подбирается исходя из того, каким образом предстоит использовать пол с электроподогревом. Если система предполагается как дополнительная, то мощность кабеля относительно различных материалов будет иметь одни значения: кафель (130-150), керамогранит (150-170), ламинат (120-150), паркет (120-150) и т.д. При оборудовании основной отопительной системы с покрытием площади более 70 процентов: кафель (180-120), керамогранит (200-220) и т.д.

Осуществление монтажа

Если монтаж осуществляется с использованием матов, то укладка производится следующим образом:

• для начала подготавливается качественное основание и грунтуется, если имеются незначительные дефекты, устраняемые таким образом;
• укладывается мат;
• подключаются температурные датчики;
• фиксируются электрические кабели;
• заливается выравнивающий слой. При укладке кафеля можно укладывать мат даже в клеевой слой, используемый для монтажа плиток или подложку под ламинат;
• укладывается гидроизоляционное покрытие;
• наконец, осуществляется покрытие пола выбранным облицовочным материалом;
• монтирует терморегулятор.

В случае с энергетическим кабелем существует определенное отличие, вызванное необходимостью увеличения толщины покрытии на 3 сантиметра и более. Заключается оно в том, что поверх теплоизоляции накладывается подложка, отражающая тепловую энергию. Обязательно осуществляется стяжка нужной толщины. Сам кабель монтируется под стяжку, закрепляясь на армированной сетке при помощи пластиковых крепежей.

Имеется и иной способ укладки кабеля, который подразумевает приклеивание кабеля к монтажной ленте. В этом случае армированная сетка не требуется.

Выполнения укладки электроподогрева

Максимальная эффективность системы может быть достигнута только в том случае, если работы производятся без отклонений от технологии. Очень важно соблюдать технику безопасности при работе с электрической частью, и тогда выполнение действий не вызовет затруднений. Стоит помнить, что всегда можно обратиться за помощью к специалистам, которые возьмут на себя ответственность за выполнение всех этапов укладки, начиная с покупки необходимых материалов.

Собственно, сам пол с электроподогревом укладывается в 4 этапа. При выполнении каждого из них стоит помнить о правилах работы с электрическими приборами, проводкой и т.д.

Последовательность действий выглядит следующим образом:

• для начала укладывается теплоизоляционный слой и фольга;
• поверх укладывается монтажная лента. Использовать при этом можно молоток и выполнять работы вручную или использовать специальный монтажный пистолет;
• кабель раскладывается с учетом того, что холодные окончания должны начинаться от электрической проводки термостата;
• далее в гофрированные трубки монтируются температурные датчики, и начинается заливание стяжки.

Техника безопасности при работе с электричеством

Стоит понимать, что напряжение, используемое для работы с теплым полом, является опасным, и каждый работник должен позаботиться о собственной безопасности и соблюдении всех правил работы с проводкой.

До начала монтажа рекомендуется ознакомиться со следующими рекомендациями:

• инструкции по укладке и необходимую помощь лучше всего получить у специалистов или людей, уже имевших практику таких работ;
• недопустимы какие-либо действия, связанные с деформацией приобретенного кабеля или матов. Нельзя подрезать маты, чтобы укладка в труднодоступных местах была проще, либо удлинять кабель. Нагревательные элементы должны быть цельными;
• работы проводятся только при температуре выше -5 градусов по Цельсию;
• тестировать и эксплуатировать уложенный теплый пол можно только после истечения срока, отведенного под высыхание клеевой смеси, стяжки и т.д. Желательно выждать не менее 1 месяца, чтобы не возникло каких-либо неполадок, связанных с повышенной влажностью в перекрытии;
• нельзя осуществлять монтаж под мебелью, у которой отсутствуют ножки высотой от 5 сантиметров.

Итог

Недостаток тепла в доме – это большая проблема, которая сказывается на комфортности проживания. Не стоит жалеть средств на оборудование помещений таким образом, чтобы в них постоянно поддерживался уют. Полы с электроподогревом в этом случае являются универсальным средством, которое поможет решить любую проблему с отоплением помещения. Соблюдая инструкции и четко выполняя все действия, можно создать качественную, эффективную и долговечную систему подогрева жилья.

Как сделать пол с подогревом. Электрический подогрев пола :: SYL.ru

Еще в Древнем Риме был известен пол с подогревом печными газами, но со временем принцип был утерян. В Корее этот способ существовал тысячи лет, и в настоящее время страна является одним из лидеров по изготовлению теплых полов.

Современные технологии обогрева дома через пол реализуют два способа: электрический и водяной. Более удобным является применение электронагревательных элементов. Подогрев горячей водой через пол в многоэтажных домах запрещен. В частном доме его применение выгодно, если используется источник тепла, отличный от дорогостоящего электричества.

По сравнению с радиаторами теплый пол экономичней на 10-15%, поскольку комфортная зона смещается вниз, и на обогрев помещения требуется меньше энергии.

Расчет мощности теплого пола

Если электрический подогрев пола является основным, его мощность должна составлять 180-200 Вт/м², если дополнительным — 120-140 Вт/м². Она подбирается силой тока, проходящего через нагревающий кабель, или расстоянием между уложенными витками.

Целесообразно мощность сделать немного больше, чем расчетная, так как терморегулятор отключает обогрев при достижении требуемой температуры. Обогревается около 80% от площади помещения. Отступ от стен составляет 5-7 см. Под бытовой техникой и громоздкой мебелью без ножек кабель не следует прокладывать.

Преимуществом перед радиаторами является равномерность прогрева помещения. За счет этого можно на 2-3 ^оС уменьшить среднюю температуру, что позволит уменьшить расход электроэнергии. Наиболее эффективным пол с подогревом будет под керамической плиткой. При этом следует помнить, что она может быть не только холодной, но и горячей для ног. Здесь целесообразно применять отдельный терморегулятор, поддерживающий комфортную температуру.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

• кабель;
• пленочный инфракрасный;
• мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под плиточный клей.
3. Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Как смонтировать теплый пол

Существуют разные способы, чтобы создать теплый пол. Подогрев в каждом из них осуществляется определенным типом нагревателей.

Подготовительная работа

В большинстве случаев применяют теплоизоляцию, особенно если пол с подогревом служит главным средством отопления. В качестве материала применяют пенополистирол плотности 35. В зависимости от того, что располагается внизу, его толщину выбирают следующим образом:

• бетонная плита на грунте — 100 мм;
• балкон или 1-й этаж с холодным подвалом — 50 мм;
• первый этаж с отапливаемым подвалом — 30 мм;
• помещение выше первого этажа — 20 мм.

Теплоизоляция приклеивается или крепится дюбелями (одновременно с сеткой). Полы при необходимости выравниваются. Если перекосы большие, укладывается черновая стяжка. Пол обрабатывается грунтовкой, улучшающей адгезию клея и предохраняющей от плесени. На утеплитель укладывается пленка гидроизоляции. Вдоль стен укладывается ленточный гибкий теплоизолятор. Можно использовать полосы из пенопласта.

Под терморегулятор в стене делается углубление и штроба до пола.

Укладка кабеля

Пол с подогревом своими руками можно выложить, если правильно выполнять все инструкции. Нагревающий кабель укладывают с заданным шагом в форме змейки. Его фиксируют на металлической сетке монтажной лентой.

В стене устанавливается терморегулятор. Его размещают в монтажной коробке, зафиксированной алебастром в углублении стены. Из нее через штробу выводится гофрированная трубка с проводами, которая заходит в зону обогрева. Датчик температуры располагается между витками провода. Сразу следует продумать вариант его замены без разрушения стяжки. Места, где подогрев не требуется, следует обходить.

После монтажа измеряют сопротивление кабеля, а также проверяют электрический подогрев пола на работоспособность, после чего его обесточивают до конца работы.

Стяжка

Стяжка готовится из раствора цемента с песком в соотношении 1:3 с добавкой пластификатора. Пол будет прочным, если ее толщину сделать не менее 3 см. Для армирования в смесь можно добавить фиброволокно. Укладка производится по маякам, с выравниванием раствора правилом. Как только стяжка просохнет, укладывают керамическую плитку на специальный клей, предназначенный для теплого пола. Окончательное затвердевание происходит в течение месяца. Раньше этого времени пол включать нельзя.

В качестве покрытия под подогрев полов ламинат также можно использовать, но он должен быть изготовлен специально для этой цели. Обычный материал боится низкой влажности, а также выделяет вредные вещества при нагревании.

Как эксплуатировать теплый пол

Теплый пол удобен тем, что к нагревателям нет прямого доступа. Кроме того, при его использовании температура нагрева небольшая. Обычно пол включают на 70% от максимальной мощности. В нашем климате лучше применять его в качестве средства дополнительного подогрева. Использование теплого пола в качестве основного источника обогрева — это не самый экономичный способ из-за высокой стоимости электроэнергии.

Особенно удобно применять электропол там, где используется керамическая плитка. Ее высокая теплопроводность требует дополнительного подогрева, чтобы не создавать для ног дискомфорта. При этом производится обогрев всего помещения.

Заключение

Электрический теплый пол с подогревом создает комфорт при его применении как дополнительного источника. Его можно укладывать в цементную стяжку, в слой плиточного клея или непосредственно под ламинат. Уникальность элементов заключается в том, что любой из них обеспечивает необходимый обогрев поверхности пола и помещения.

виды, преимущества и недостатки, расчет и подбор

Содержание статьи:

Отопление теплый пол – система основного или дополнительного обогрева помещения. Нагревательные элементы размещаются в полу – в бетонной стяжке или слое клея. Прежде всего нагревается пол и мебель. Такой вариант создает ощущение комфорта и более экономен.

Основные виды и выбор теплого пола

Водяной теплый пол из полипропиленовых труб с последующей заливкой в стяжку

Различают 2 основных вида напольного обогрева: водяной и электрический. Первый – модификация обычного водяного, где вместо радиаторов используются тонкие трубки. Для его работы требуется не больше газа или электричества, чем для обогрева с помощью обычных батарей.

В электрической версии нагревательные элементы работают от сети. Его стоимость заметно выше, так как электричество – дорогой источник энергии. Но половое электрическое отопление на редкость безопасно и эффективно. Его можно монтировать не только в жилых и подсобных помещениях, но и на балконе, лоджии или даже на крыльце.

Водяные

Принцип действия аналогичен обычной автономной системе. Из котла нагретая жидкость поступает в коллектор, где распределяется по контурам. Теплый пол в каждом помещении – отдельный контур. Совмещать все систему в один контур не рекомендуется, так как тогда при поломке без отопления остается весь дом.

Основа обогревателя – тонкие полипропиленовые трубки. Из коллектора нагретая жидкость поступает в трубки, тепло передается поверхности пола. Дистанцию между трубками можно варьировать: если в двухэтажном доме высокие потолки, шаг между элементами делают минимальным, чтобы прогреть большое помещение. Если потолки низкие при такой же площади комнаты, шаг между трубками увеличивают.

Температура отопления регулируется в коллекторе

Температуру нагрева регулирует коллектор. Пока не достигнут заданный показатель, работает насос и открыты термостатические клапаны, по которым горячая вода поступает в трубы. Когда температура соответствует указанной, насос отключается, а клапаны перекрываются.

Напольное отопление по типу водяного разрешается монтировать только в частных домах. Даже если в квартире имеется автономный котел и установка системы не повлияет на обогрев в другой квартире, делать это запрещают. Хотя трубы и кладут в бетонную стяжку, есть риск протечки и повреждений. При протечке затопление квартиры снизу гарантировано. Учитывая, что ремонт теплого пола занимает много времени, расходы окажутся весьма значительными.

Нельзя подключать водяное отопление к центральному. Это категорически запрещено и карается штрафом.

Водяные полы различают по материалу труб:

• Медный трубопровод не подвержен коррозии. Исключительно долговечен – работает до 50 лет без ремонта, выдерживает высокие температуры и гидроудары. Даже когда теплоноситель замерзает, медные трубы не трескаются. Недостаток – высокая цена и сложный монтаж. При установке нельзя соединять стальные и медные трубы, поэтому придется покупать бронзовые переходники.
• Металлопластиковый не менее долговечен и стоек к коррозии. Химически и биологически совершенно инертен. Трубопровод мало весит, монтировать его заметно проще, чем медный. Недостаток: риск ослабления фитингов при интенсивной эксплуатации. Это затрудняет укладку, так как необходимо, чтобы под бетонной стяжкой находились лишь участки без стыков.
• Полипропиленовый используется редко из-за высокой жесткости, а трубки при кладке нужно изгибать. Применяется в крайних случаях.
• Трубопровод из сшитого полиэтилена не подвержен никаким видам коррозии. Выдерживает рабочую температуру до +95 С, не боится гидроударов. Главное достоинство – высокая гибкость и отсутствие заломов. Минус – горючий, что для напольного монтажа особого значения не имеет.

Водяное напольное отопление укладывают только в бетонную стяжку. Сооружение такого пола требует много трудозатрат и времени – только на застывание бетона требуется 28 дней. Высота комнаты уменьшается как минимум на 15–20 см.

Электрические

Кабель – источник тепла в электрическом теплом полу, который монтируется в стяжку или плиточный клей

Источником тепла выступает материал, нагревающийся при прохождении тока. Нагревательный элемент имеет вид проводов, стержней, пластин, пленки. Отопление полом возможно как в квартирах, так и в частных домах. Температура нагрева регулируется очень точно, в комнате становится тепло через считанные минуты после включения. Несомненный плюс: возможность установки на самых маленьких площадях и при самой сложной конфигурации площади.

Недостаток обычный для всех электроприборов – расход электричества. Из-за этого такой вариант редко выступает в качестве основного обогрева. В жилых комнатах теплый пол комбинируют с радиаторами, в ванной, в санузле, в лоджии используется самостоятельно. Но здесь площадь маленькая, так что расход невелик.

ИК теплый пол – разновидность электрического

Есть 4 основные разновидности электрических теплых полов:

• Кабельные – основой выступает одно-, двужильные и саморегулирующиеся кабели. Провода укладывают в бетонную стяжку по одной из схем. В зависимости от шага между петлями пол нагревается сильнее или слабее.
• Термоматы – тот же кабель, но закрепленный на сетке с шагом в 9 см. Такое приспособление облегчает монтаж, но при этом ограничивает площадь: укорачивать маты нельзя.
• Пленочные ИК-обогреватели – нагревательным элементом выступают углеродные полосы. При прохождении тока они испускают ИК-излучение. Оно нагревает не воздух, а поверхности, предметы и людей и только затем воздух. При этом более низкая температура ощущается как более высокая, что позволяет снизить интенсивность обогрева и сэкономить электроэнергию. Укладывают ИК-пленку и в стяжку, и в слой клея.
• Стержневой – разновидность ИК-обогревателя, где вместо полосок используются карбоновые стержни. По устройству они ближе к термоматам: стержни закреплены на пластиковой сетке. Цена его заметно выше, чем пленочного, но зато он намного долговечнее – до 50 лет.

Снизить потребление электроэнергии даже в двухэтажном здании можно, установив электронный программируемый терморегулятор. Ночью и когда в доме отсутствуют люди, снижает мощность до минимума.

Преимущества и недостатки теплого пола как основного отопления

Самым дешевым по цене является водяной теплый пол

Главное достоинство – комфорт. Теплый пол под ногами создает ощущение тепла и уюта гораздо быстрее, чем горячий воздух комнаты. Есть и другие преимущества:

• Равномерный прогрев комнаты. Тепло идет от всей площади пола, в то время как батареи частично согревает стены и распространят тепло только на определенном участке.
• Работает система совершенно бесшумно.
• Так как нагревательные элементы заключены в стяжке, отопление меньше влияет на уровень влажности.
• Можно выбрать вариант с разной тепловой инерцией. Водяной пол медленно нагревается и остывает почти сутки. ИК-пленочный мгновенно нагревает поверхность пола и остывает так же быстро.
• Отопление водяным теплым полом обходится дешевле, чем радиаторами. Стоимость электрического отопления не так привлекательна.
• Монтируют системы на самых маленьких площадках, даже на лестничных ступенях.
• Батареи не украшают комнату и не вписываются в интерьер. Нагревательные элементы теплого пола скрыты от глаз.

Недостатки:

• Обустройство теплого пола – процесс трудоемкий и длительный. На базовое основание укладывают гидро-и теплоизоляцию. Потом размещают арматурную сетку или маты для укладки. Располагают трубки, выполняют подключение, заливают бетонную стяжку, кладут подложку и настилают чистовой пол. На это нужно время и деньги.
• Водяное напольное отопление отнимает не менее 10 см высоты, а электрическое – от 3 до 5 см.
• Ремонт очень сложен: при повреждениях необходимо снять покрытие, разбить стяжку, устранить дефекты и заново настелить пол.

Монтировать электрический теплый пол можно не только на полу, но и на стенах.

Рекомендуемые мощности

Удельная и погонная мощность в зависимости от типа помещения

Теплый электрический пол как основное отопление справляется со своей задачей, если обладает соответствующей мощностью. Расчет зависит от типа нагревательного элемента:

• Параметр греющего кабеля – погонная мощность. В среднем она составляет 18 Вт/м. Зная величину, легко рассчитать, какое количество кабеля необходимо на обогрев 1 кв. м.
• Показатель для кабельного мата – удельная мощность. Выпускают изделия с мощностью в 150 Вт на 1 кв. м. Реже встречаются модификации с мощностью в 200 Вт.
• Инфракрасные пленки мощнее – от 130 до 230 Вт/кв. м. Они чаще используются в качестве основного обогревателя.
• Стержневые маты выпускают мощностью от 130 до 160 Вт на 1 кв. м.

Показатель подбирают исходя из назначения. В жилых комнатах для основного обогрева требуется полы мощностью от 120 до 180 Вт/кв. м, для ванной – 120–150 Вт/кв. м, для лоджии – до 230 Вт/кв. м.

Расчет и подбор оборудования

Количество материалов будет зависеть от площади помещения и степени его утепления

Отопление дома теплыми полами требует точного расчета:

• Вычисляют полезную площадь комнаты – теплый пол не укладывают под мебель или стационарно размещенное оборудование. При этом отапливаемая площадь должна составлять 50, а лучше 70% от общей.
• Рассчитывают мощность теплопотерь в комнате. Это зависит от общего утепления, количество окон и дверей. Рассчитывают величину с запасом в 30%.
• Если систему укладывают в термоаккумулирующей стяжке, корректировочный коэффициент увеличивают до 1,4.
• Мощность отопления под деревянным или плиточным полом должна быть меньше мощности теплопотерь, умноженной на коэффициент. Если теплопотери на кухне, например, составляют 1000 Вт, мощность напольного обогревателя должна составлять не менее 1000*1,3=1300 Вт.
• Удельную мощность рассчитывают, разделив необходимую на полезную площадь. Если в кухне она составляет 7 кв. м, для ее обогрева нужен теплый пол мощностью 1300/7=186 Вт/кв. м.
• Подбирают систему. Если укладывают греющий кабель, из всего списка выбирают провод, у которого мощность совпадает с рассчитанной. Приобретают кабель такой длины, какая указана в таблице.
• Рассчитывают шаг укладки: полезную площадь умножают на 100 и делят на длину кабеля. При монтаже эту дистанцию тщательно соблюдают.

По аналогичной схеме рассчитывают мощности и других вариантов: греющего мата, ИК-пленки, стержневого пола.

Теплый пол, как основное отопление частного дома. Мифы и особенности

В поиске более эффективной системы отопления люди пробовали много вариантов, из которых более удачным стало отопление теплым полом. Теплый пол обычно устанавливают во время стройки жилья или его ремонта, так как его для его установки требуется полностью менять отопительную систему и конструкцию пола. Преимуществом данной отопительной системы является большая площадь теплоотдающей поверхности. Разберем в деталях прелести отопления дома теплым полом.

3 вида напольного обогрева

Не все виды теплого пола являются эффективными. Выделяется в этом плане только один из них. Остальные используется как приятное дополнение к основной системе отопления. Давайте поговорим о каждом виде подробно.

Электрический теплый пол

Монтаж электрических теплых полов можно начинать в любое время ремонтных работ. По типу отопления электрические теплые полы подразделяют на кабельные, термоматы (нагревательные маты) и пленочные. Нагревание происходит при помощи кабеля или любого другого нагревательного прибора путем подачи электричества.

Кабель теплого пола можно рассматривать в качестве основной системы отопления. Но в виду дороговизны электричества, его чаще всего используют на небольших площадях (ванна, коридор), где он выполняет функцию основного отопления.

Инфракрасный теплый пол

Представляет собой карбоновые полосы толщина которых не превышает 0,5 мм. Инфракрасная пленка укладывается под любое напольное покрытие и выполняет только функцию комфортного отопления. По такой пленке довольно приятно ходить, но пользы от нее мало. Можно использовать в межсезонье в качестве основной системы отопления.

Водяной теплый пол

Разновидность напольного отопления, которую можно оборудовать при помощи автономного водяного котла или центрального отопления (при помощи специального теплообменника). Не работает без насоса и требует обязательного его наличия.

Водяной теплый пол помимо труб включает в себя: теплоизоляцию (пенополистирол), демпферную ленту, элементы крепежа, специальные аксессуары для выполнения компенсационных швов, а также необходимые для подключения системы напольного обогрева к системе отопления коллекторы с фитингами.

Благодаря своей водной составляющей может работать от любого котла и не зависит строго от электричества. Не считая работы самих насосов. Отличная основательная система отопления для вашего дома.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

1. Срок службы системы

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

2. Экономичность системы

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

3. Комфорт

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Теплый пол или батареи. Что лучше?

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

Схема отопления теплым полом.

Существует три основных вида укладки водяного пола.

Улитка или спираль

Самый популярный, экономичный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола. Схема  укладки труб в виде улитки сначала описывается периметр комнаты, начиная с края, и стремится к центру комнаты, постоянно сокращая радиус, и дальше в обратную сторону.

Преимуществом данного способа является длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного размера. Так же идет равномерное распределение тепла. Этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При очень большом желании с укладкой может справиться даже один строитель и не придется тратиться на дополнительные рабочие руки. Способ укладки труб в виде улитки позволяет встроить систему обогрева в помещениях любых площадей и различных форм.

Способ укладки труб в виде змейки

Эта схема укладки труб водяного теплого пола имеет большие тепловые потери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, получаем теплый пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя. Также минусу укладки змейкой можно отнести трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки.

Для того чтобы сократить температурный перепад в системе змейка, можно сделать двойную змейку. Однако, это не совсем решит проблему трудоемкости укладки труб водяного теплого пола.

Самым оптимальным вариантом использования змейки является комбинирование одного способа со вторым. Или сначала нужно отсекать наружные стены, потом укладывать змейку в середину комнаты. При этом получается оптимальное распределение температуры. Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы раскладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку. Перед самим началом работы, лучше всего начертить схему водяного теплого пола на плане. Благодаря этому в дальнейшей работе по установке водяного теплого пола станет намного проще.
