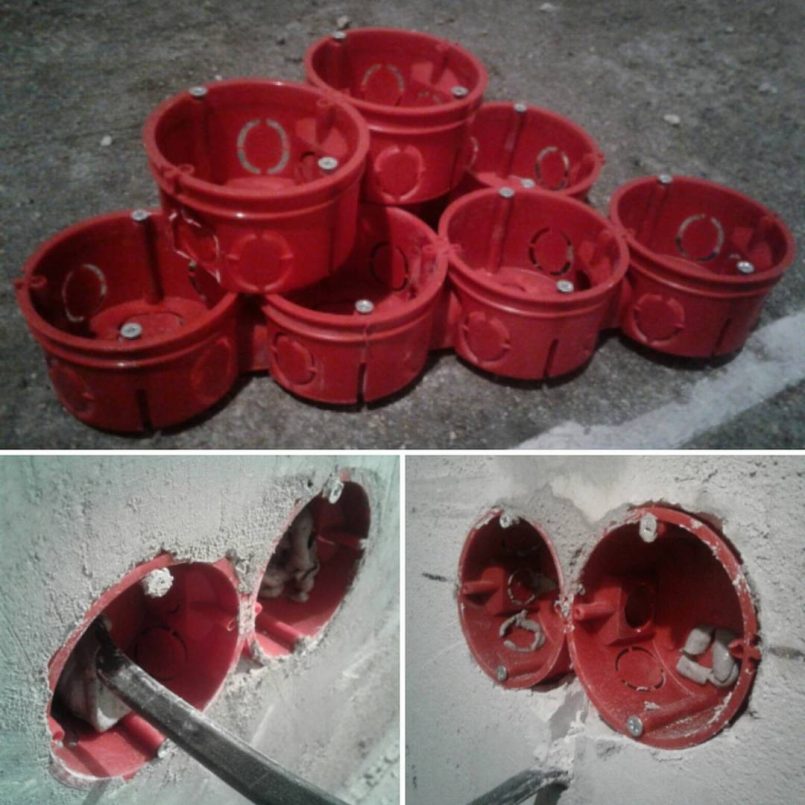

Что такое подрозетник

Не каждый посмотрев на фото подрозетника определит, что это за зверь такой. Ведь в рабочем положении устройство спрятано за розеткой. Но стоит последней разболтаться, как подрозетник становится отчетливо видно. Он представляет собой компактный пластиковый корпус, встраиваемый в полнотелую или пустотелую стену, а также перегородки из гипсокартона.

Как установить подрозетник в бетонную стену

При монтаже скрытой электропроводки в доме или квартире невозможно обойтись без такого элемента, как подрозетник. Подрозетник служит для монтажа электрических розеток, выключателей, регуляторов, термостатов и аналогичного оборудования.

Наиболее распространёнными являются подрозетники диаметром 65-68 мм и глубиной от 40 до 60 мм, которые имеют круглое сечение.

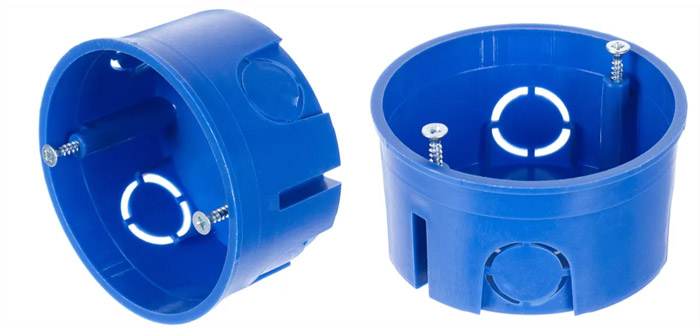

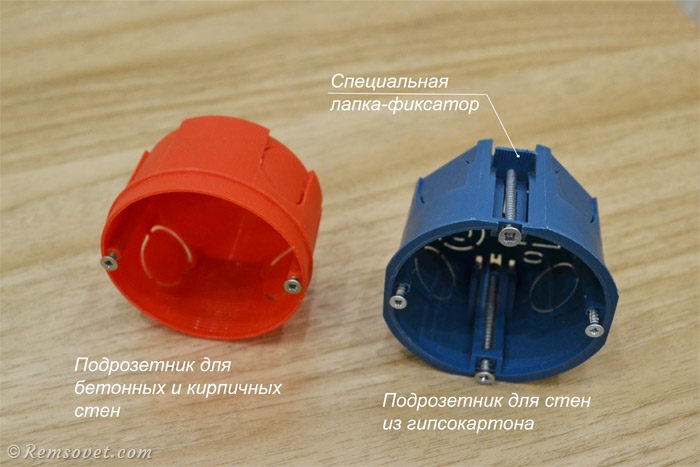

Подрозетники для бетона и кирпича, в отличие от подрозетников для гипсокартона не имеют лапок-фиксаторов:

В этой статье мы пошагово рассмотрим процесс установки подрозетника в бетонную стену.

Необходимый инструмент и материалы:

• Перфоратор;
• Специальная коронка по бетону;
• Шпатель;
• Пластиковое ведро;
• Акриловая грунтовка;
• Алебастр или гипсовая шпаклёвка.

Последовательность установки подрозетника в бетонную стену:

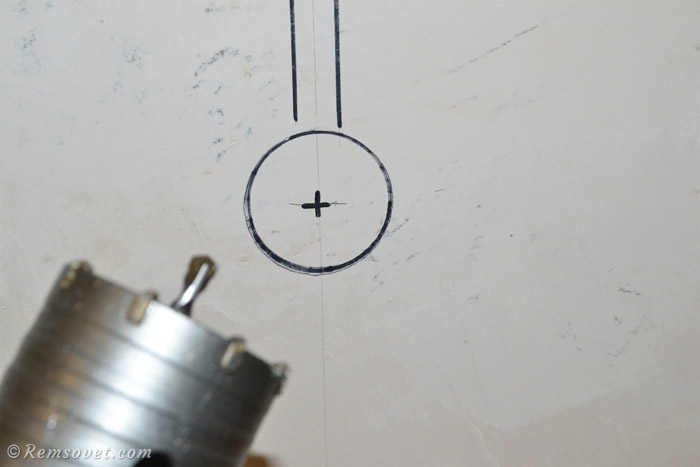

Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

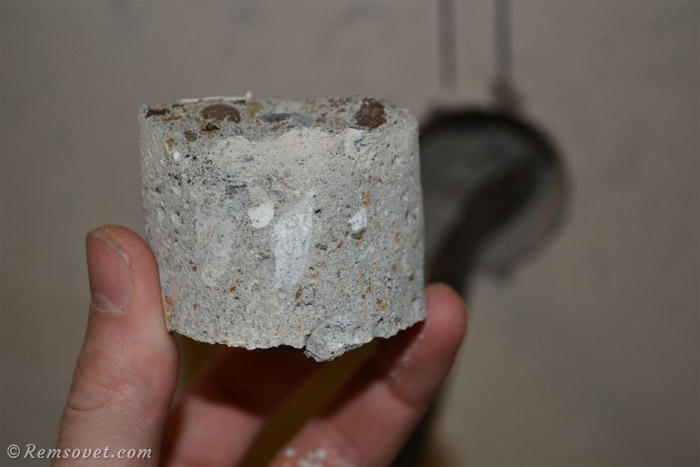

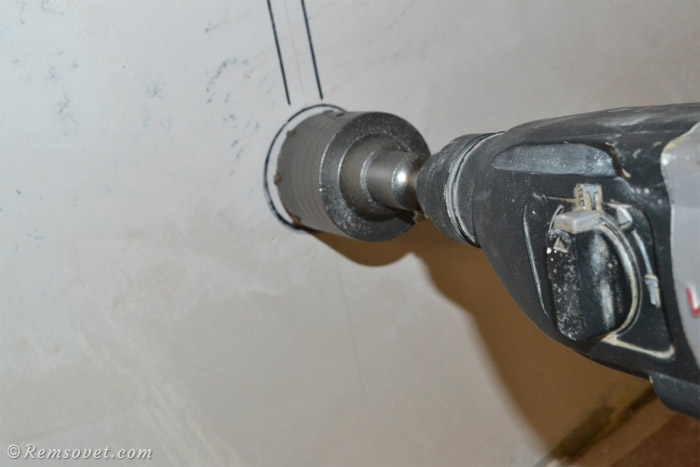

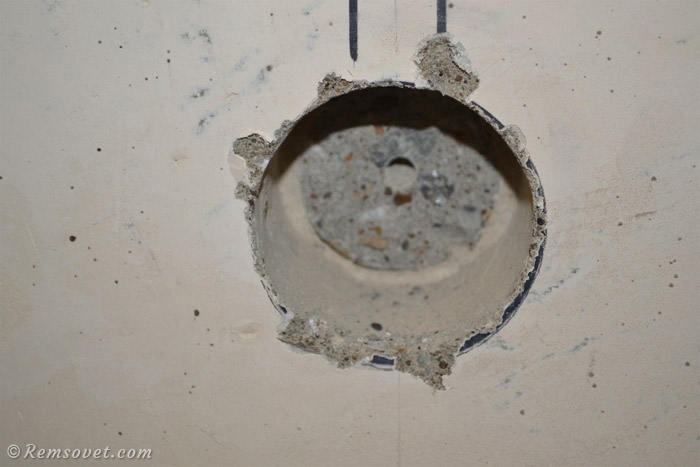

Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

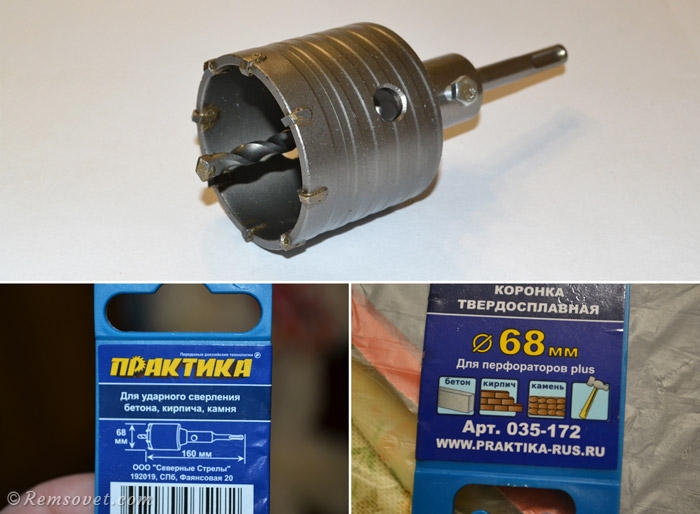

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

При отсутствии данной коронки отверстие можно сделать и с помощью бура. Для этого сверлим множество отверстий в месте установки подрозетника, а затем выдалбливаем бетон при помощи зубила, которое также устанавливается на перфоратор.

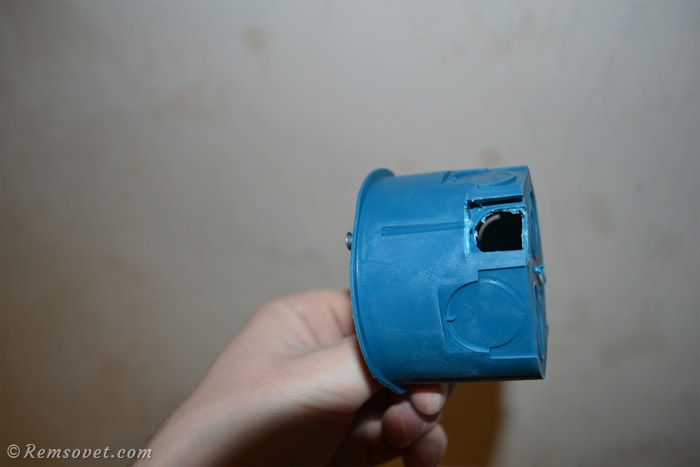

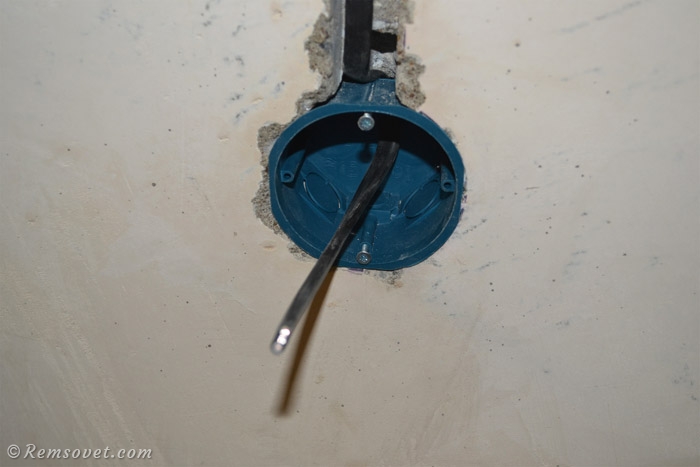

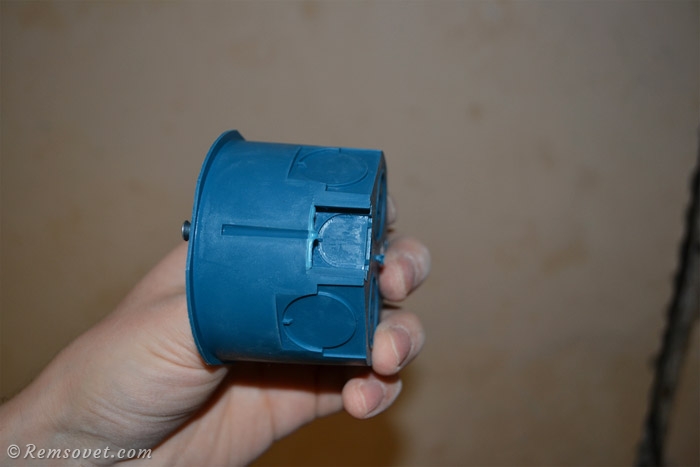

Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

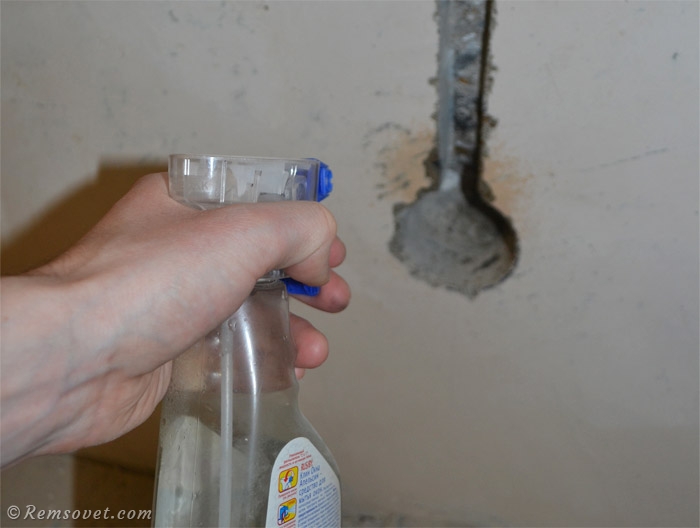

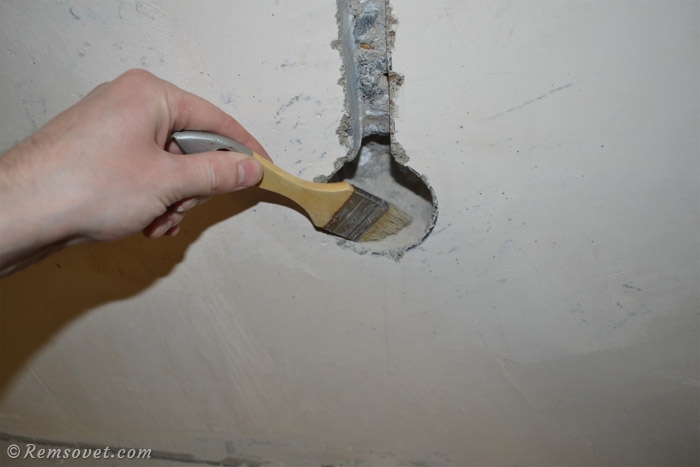

Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

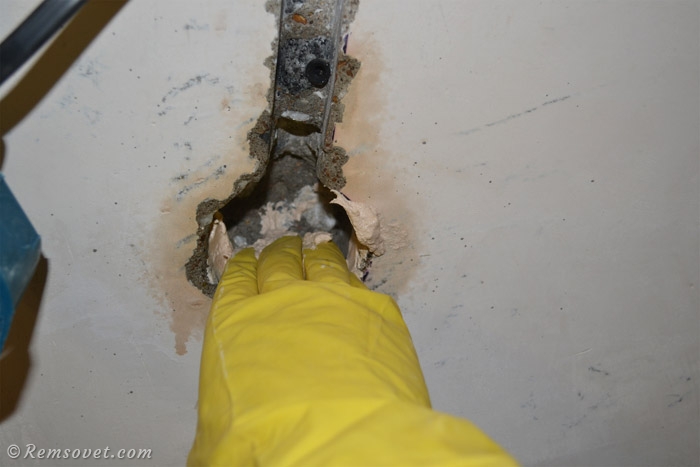

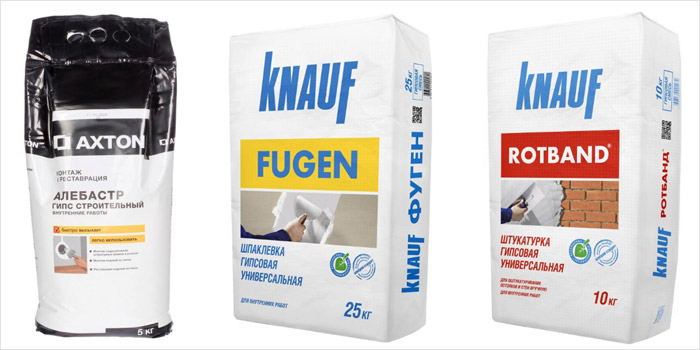

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

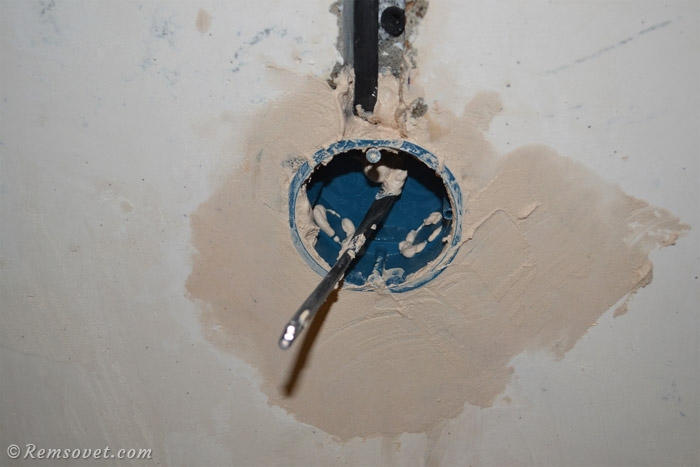

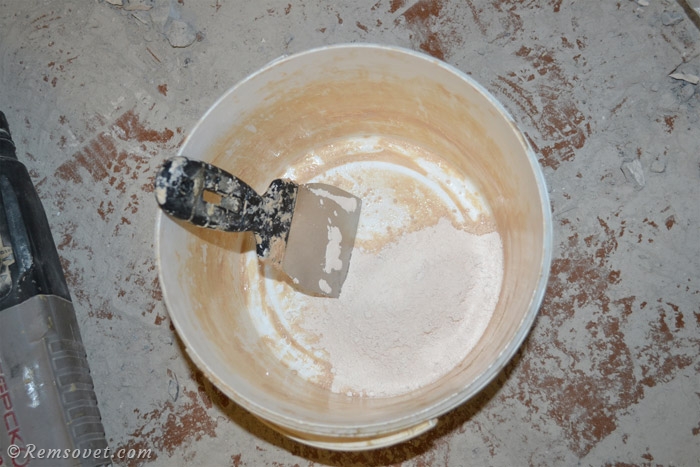

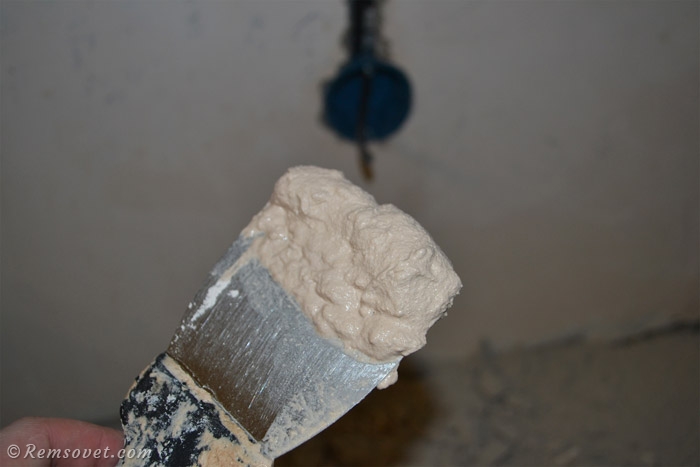

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

принципы и правила монтажа установочных коробок

Установочные коробки служат основой для розеток, поэтому должны устанавливаться с соблюдением всех пропорций. После выбора подходящего по форме и размеру подрозетника нужно приступать к разметке территории, подготовке крепежных элементов или смеси и осуществить установку конструкции.

Содержание материала

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

Пошаговая схема по установке подрозетника

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

1. Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
2. Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
3. От водных объектов розетку нужно удалить минимум на 60 см.
4. Желательно устанавливать питание проводки в гостиной или зале.
5. Щиток должен быть защищен дифавтоматом или аналогичным устройством.

Вырезаем отверстия в гипсокартоне под установку подрозетников

Совет! Желательно подвести кабель к розетке с нижнего положения. Этот способ гарантирует безопасность для электросети, так как при образовании конденсата капли не смогут затекать в прибор, работающий от электрической энергии. Неукоснительно соблюдать это правило нужно в том случае, если подрозетник установлен неправильно, вследствие чего между стеной и защитной рамой образовался просвет.

Цены на подрозетники

подрозетник

Правила установки подрозетников

Разновидности подрозетников

Если расположение проводки проходит через перегородку и маскируется облицовкой, то соединение проводов в таких местах запрещается. Создание перемычек в этом случае возможно только в коробках, где заканчивается участок скрытой электропроводки.

Нужно проявить внимательность при вводе кабеля в подрозетник. Под него формируется штроба, которая должна точно соответствовать контурам данной установки. После монтажа кабеля все просветы заполняются штукатуркой, цементом или аналогичным строительным раствором.

Схема создания проводки

Чтобы сократить расходы на проведение электросети и установку подрозетников, необходимо правильно расположить силовую линию:

1. На поверхности намечается условная линия, по которой можно осуществить самый короткий путь перемещения электродов. Обязательно высчитывается наилучшее месторасположение установочной коробки.
2. Через отмеченную точку нужно провести горизонтальную и вертикальную линии. Они прочерчиваются с помощью угольника и отвеса. Линии можно формировать обыкновенным карандашом.
3. От центральной точки пересечения данных линий необходимо отложить расстояние, равное радиусу подрозетников.
4. Установочная коробка прикладывается к стене, переворачиваясь к поверхности лицевой частью.
5. Помеченные точки нужно сравнить с контуром установочной коробки и прочертить ее абрис.

Высверливаем отверстие для установки подрозетника

Когда планируется использовать коронки по бетонной или каменной поверхности, обрисовывать контуры подрозетника не нужно, так как просвет в конструкции делается разово при использовании перфоратора и дрели. Выбирается сверло со специальным наконечником около Ø 6 мм в диаметре. Рекомендуемая глубина просвета примерно 7 см. Когда процедура формирования отверстия завершается, нужно в полученное пространство вставить коронку с вмонтированным в нее сверлом и сформировать полное углубление для установки подрозетника.

Коронку следует выбирать заранее, ориентируясь на параметры подрозетника. Данный элемент должен обладать небольшим диаметром по сравнению с подрозетником. Следует учитывать, что в готовую конструкцию обязаны поместиться розетки.

Видео – детальная информация информация по установке подрозетников

Установка подрозетников в бетонную или кирпичную конструкцию

Для правильной установки подрозетников необходимо осуществить такие действия:

Шаг 1. Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.

Делаем штробу в стене для прокладки проводки для розетки

Шаг 2. В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.

Шаг 3. Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.

Образец подрозетника предназначенного для монтажа в стену

Шаг 4. Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.

Образец установленных коробок под подразетники

Совет! Перед монтажом подрозетника нужно обратить внимание на параметры розетки. Существуют варианты, не помещающиеся в подрозетник Ø 5 см. При возникновении такой ситуации потребуется универсальный подрозетник. Он имеет диаметр, который подходит для вставки любых розеток.

Шаг 5. Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.

Емкость для разведения алебастра

Совет! Алебастр нужно использовать в маленьком количестве, так как большие объемы материала быстро застынут и станут бесполезными. Образованная смесь должна быть как густая сметана, однако слишком жидким раствор делать не стоит, чтобы он не стекал со стены.

Процесс разведения алебастра

Цены на алебастр

алебастр

Шаг 6. Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.

Использование алебастра для установки подрозетника

Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.

Образец установленного подразетника

Совет! Под действием времени подрозетники могут постепенно выходить из углублений. Для избежания этого неудобства конструкция закрепляется шурупами в специально разработанных для этого отверстиях. Произвести дополнительные крепления можно только при условии точного вертикального или горизонтального расположения отверстий для крепления, что нужно регулировать при монтаже конструкции.

Установка подрозетников в дерево и гипсокартон

Шаг 1. Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.

Процесс установки подрозетника

Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.

Шаг 2. Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.

Вариант подрозетника отлично подходящего для установки в гипсокартон

Шаг 3. Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.

Шаг 4. К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.

Установленный подрозетник

Нюансы при работе

• Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
• При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
• Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
• Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.

Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:

1. Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
2. Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.

Видео – установка подрозетников в бетонную и кирпичную стену

Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.

Установка и монтаж подрозетников в кирпичную и бетонную стену своими руками

В доме необходимым является наличие подрозетников, они обеспечивают пожаробезопасность, и надежно фиксируют розетки и провода.  Устанавливать подрозетник следует правильно, чтобы не столкнуться при дальнейшей эксплуатации с проблемами, безопасность должна быть на первом плане. Для проведения самостоятельного монтажа данных деталей стоит ознакомиться с правилами работы. Установка подрозетников в бетонную стену будет описана в статье, также будут описаны их виды, чтобы иметь представление какой лучше выбрать.

Основные виды подрозетников

Розетка надежно фиксируется благодаря наличию подрозетника, современные виды позволяют заменять их в любой момент, если появиться желание сменить модель на более подходящий по стилю комнаты, или при его повреждении. Подрозетник можно назвать коробкой для розетки.

В продаже можно найти разнообразные виды коробок, которые подходят для разных стен поэтому, чтобы выбрать подходящий для стены из бетона, нужно сначала разобраться в ассортименте этих устройств.

По виду поверхности, на которую планируется монтировать подрозетник, можно выделить два вида:

• для основных конструкций, имеющие твердую поверхность. Таких, как кирпичная, железобетонная, бетонная стен и другие;
• для отдельных видов отделочных материалов таких, как гипсокартонные, панельные, фанерные и другие. Которые также могут служить как перегородки в доме, где установка подрозетников проводится часто.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава. В них оставляются проходы, которые служат местом проведение проводки. Есть стаканчики, у которых есть по бокам крепежи, необходимые для соединения с другими подрозетниками, в случае если устанавливается сразу несколько розеток рядом. С помощью этого элемента они легко монтируется рядом.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам, они в дальнейшем закручиваются, сила крепежа определяет их ровность и направление, является регулятором.

Также различаются коробки формой, самые распространенные круглые, они привычнее в установке, кроме того можно найти квадратные и овальные виды.

Вторые два вида отличаются большим объемом, данные виды, как и первый, предназначены для проводки, которую скрывают. Они монтируются внутрь стены, чтобы их никак не было видно под самой розеткой.

Нужно отметить, что есть и «открыты» подрозетники, которые закрепляют прямо к плинтусам.

Плинтуса для таких коробок могут быть только пластиковые и снимающиеся.

По размерам можно выделить стандартные, и более глубокие, которые используются для замены распределительной коробки.

По материалу изготовления можно выделить металл и пластик. Изделия из металла были популярны раньше, сейчас часто используют изделия из негорючего пластика.

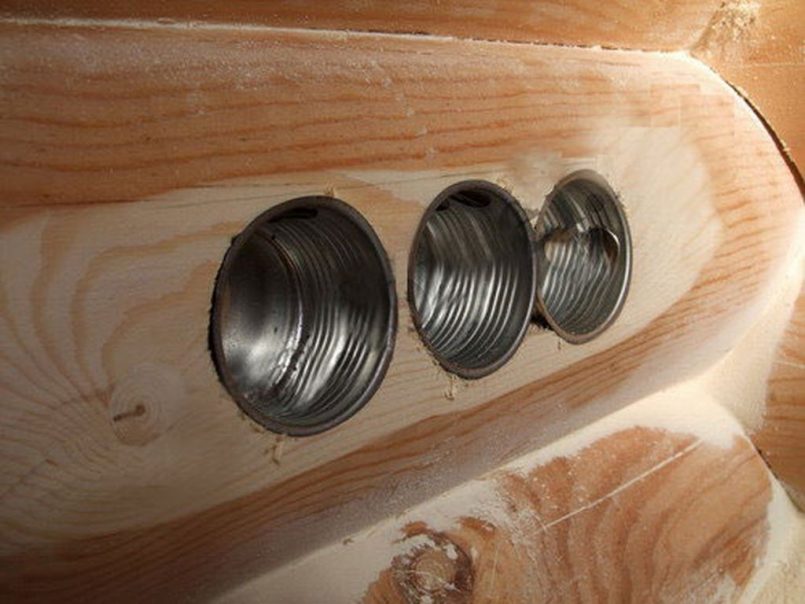

Металлические подрозетники применяются обычно в деревянных домах. Как закрепить подрозетник метталический для деревянной стены, нужно применять пайку, ведь их невозможно сварить.

Использование металлических подрозетников в домах из дерева, связано с соблюдением техники безопасности при проведении монтажных работах.

Правила установки подрозетников в стены

Перед началом монтажа подрозетников следует прочитать правила работы в некоторых комнатах для того, чтобы сделать все безопасно. Правила предусматривают правильное распределение мест для розеток. Итак, следует знать:

• розетка должна располагаться минимум в пятидесяти сантиметрах от газовой трубы;
• ванная комната также место пожароопасное в плане контакта с электропроводкой, поэтому необходимо соблюдать расстояние в шестьдесят сантиметров до розетки от источников воды;
• выключатели должны монтироваться со стороны дверной ручки, от напольного покрытия они должны располагаться выше на сто сантиметров;
• запрещено кренить розетки в банях, саунах и комнатах, где производит стирку вещей.

В остальных комнатах можно устанавливать выключатели и розетки в любом удобном месте. Конечно, желательно, чтобы их удобно было доставать всем жильцам квартиры, дома. Плюс желательно закреплять их так, чтобы электрические приборы можно было подключать без удлинителей.

Необходимые инструменты и материалы

Первым этапом работы можно считать подготовку инструментов и материалов, которые будут необходимы. Заранее подготовив все предметы нужные для монтажа, избавляются от отвлечения и потери времени на их поиск во время рабочего процесса.  Итак, понадобятся:

• электроперфоратор, который будет иметь патрон стандарта СДС Плюс или СДС Макс/ болгарка/дрель;
• бур, подходящий для работы с бетонными основаниями, диаметр должен быть от пяти до восьми миллиметров, длина шестьдесят миллиметров;
• защита для глаз, желательно использовать маску, но можно надеть и очки;
• зубило;
• молоток;
• коронка, предназначенная для сверления бетона, со специальным хвостовиком СДС Плюс или СДС Макс;
• коронка с режущими кромками, выполненными из алмаза, чтобы просверлить бетон безударно;
• шпатель;
• любой сосуд, в котором можно будет замешать раствор;
• сухая смесь;
• миксер для перемешивания смеси.

Подготовка и разметка стен для установки подрозетников

Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.

Подробная инструкция разметки мест монтажа включает:

1. используя рулетку, измеряется расстояние от напольного покрытия (если оно есть) до выбранного места установки коробки. Если покрытия еще нет, то к полученному расстоянию надо прибавить пять сантиметров;
2. в выбранном месте чертят горизонтальную и вертикальную линии, которые должны пересекаться в условленном месте;
3. стаканчик подрозетника обводят в данном месте.

При установке нескольких коробок, чертят сначала горизонтальную линию над полом, затем выбрав центр расположения коробки, в этом месте делают вертикальную линию, от нее отступив 71 миллиметр, чертят вторую линию, которая будет указывать место расположения второго подразетника, таким же методом прочерчивают необходимые линии для остальных коробок. Здесь важно все сделать ровно, сверяясь с уровнем. Коробки должны располагаться ровно друг к другу.

Монтаж подрозетников в бетонную стену своими руками

Первым шагом высверливают отверстие в стене, существует две методики сверления. Удобнее всего воспользоваться коронкой для бетонных поверхностей, обладающей победитовыми зубьями. С помощью этих зубьев коронка врезается в поверхность, и создает круглую дыру. Для обычных коронок подойдет диаметр коронки в семьдесят миллиметров.

Коронка просто надевается на электроперфоратор, и его подводят к созданной разметке и получают нужную пройму. После пройма вычищается от мусора.

Делать пройму нужно более глубокой, чем подрозетник, примерно на четыре миллиметра глубже.

При отсутствии коронки, можно использовать дрель с победитовым сверлом. Для начала сверлится дырка в центре разметки, потом по краям вычерченного круга делают такие же небольшие дырочки, лучше сделать их количество побольше, чтобы выбивать бетонную часть было намного легче. Для выбивания используют молоток с зубилом, либо перфоратор.

Если выбраны квадратные коробки, или для упрощения работы можно применить болгарку с диском из алмаза, Начинают также с центра, потом делают дырки по краям чертежа, остальная часть выбивается.

Если на данном этапе углубление прекращается, и издается резкий звук, значит, сверло попало на арматуру. В таком случае лучше перенести место установки розетки, понадобится уступить, лишь 3-5 сантиметров.

Если перенос никак нельзя сделать, то придется выбить бетонную поверхность, чтобы стал, виден металл, дальше пробейте его зубилом, или болгаркой.

После очистки проймы, коробка вставляется в нее, чтобы проверить правильность полученной проймы. Она должна легко входить в углубление, за ней должно оставаться пятимиллиметровое расстояние.

При правильности монтажа, переходят к созданию проймы выше или ниже пройм для коробки, То есть в том направлении, где проведена проводка. Данная пройма нужна для пропускания провода.

От этой проймы следует проложить штробу для электропровода.

В коробке в обозначенном месте с помощью ножа проделывается дырка для провода. Просовывается провод, и примеряется к стене.

Переходят к приготовлению смеси. Можно выбрать смесь с главным компонентом в виде гипса или алебастра.

Чистый гипс в жидком виде остается лишь 3-5 минут, поэтому готовится порционально.

Чтобы избежать постоянной возни со смесью, лучше выбирать состав, включающий 3 части гипса, и 2 части штукатурки. Миксером состав перемешивается с водой, если она готовится порциями, то остатки старой застывшей части нужно убирать прежде, чем замешать новую порцию.

За пару минут до крепления подрозетника, пройму стоит намочить, дать воде пропитать поверхность, потом замазать его раствором. На сам подрозетник тоже наносят раствор (на заднюю сторону), но перед этим вставляется в него провод. Устанавливать его нужно так, чтобы края были одного уровня с бетонной поверхностью, а винты находились в горизонтальном положении.

При применении нескольких розеток в одном месте, нужно соединить проделанные отверстия с помощью болгарки. Чтобы вмонтировать коробки в стену, их сначала объединяют вместе, крепежами, которые на них сделаны как раз для этого. Поставить их нужно также как одиночные подрозетник.

Зафиксировать коробки нужно горизонтально и ровно, нужно проверять расположение с помощью уровня.

Монтаж подрозетников в кирпичную стену своими руками

Установка подразетников в кирпичную стену почти ничем не отличается от работы с бетонной поверхностью. Можно отметить, что кирпич легче сверлить, он более податлив.

Нужно также начинать работу с разметки поверхности, но если используется красный кирпич, желательно, чтобы центры коробок находились на части кирпича, не попадали на цементные слои, тогда даже используя перфоратор без насадки-коронки, проделать проймы будет легко.

Можно отметить возможность использования еще одного метода для создания отверстия — применить перфоратор, как отбойный молоток, к нему лучше не прибегать, ведь поверхность будет выглядеть, не красиво. Но возможно других вариантов не будет. В связи с этим следует знать и о нем.

После проведения работ в обязательном порядке будет осуществляться работа по отделки поверхности, применяться штукатурка. Допустимо наносить штукатурку и до установки подрозетников. Не переживайте, если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.

Можно ли делать подрозетники в несущих стенах

По правилам ставить подрозетники в несущей стене допускается. Допускается создавать небольшие отверстия в несущей стене. Так как подрозетник уходит в глубину лишь на маленькое расстояние, то данный процесс не должен создать проблем с конструкцией дома, конечно главное не наделать слишком больших дыр.

Стоит помнить об аккуратности, ведь несущая конструкция отвечает за то, чтобы дом стоял устойчиво, а это безопасность самих жильцов.

В статье рассматривалось, как установить подрозетники в кирпичную стену, и в бетонную, процесс вполне выполним своими руками, он не так сложен, как может показаться сначала. Главное делать все поэтапно, не пренебрегать проведением разметки и подготовить необходимые инструменты. Благодаря широкому ассортименту подрозетников их удобно устанавливать на любой поверхности.

Видео: Монтаж подрозетников

Установка подрозетников и распаечных коробок.

Сейчас почти каждый хозяин знает, что такое установка подрозетников – ведь именно благодаря им, замена вышедших из строя выключателей, розеток и разных аппаратов стала намного легче и проще. Однако то, как установить подрозетник правильно и ровно, знают не все, поэтому разберем этот вопрос подробней.

Основное назначение коробки распределительной или подрозетника — «облагородить» проделанное в стене отверстие и сделать его пригодным для последующего монтажа выключателей, розеток и распайки проводов. Иногда подрозетники по техническим условиям приходиться использовать в качестве распределительной коробки, например, при опуске (переносе) розеток.

Форма подрозетников может быть круглой, квадратной и прямоугольной (в том числе со скругленными углами). Материал изготовления в основном пластик, реже металл. Когда-то все подрозетники делались из металла и назывались гильзами. Были даже изделия без донышка. Металлические подрозетники сейчас почти не применяются, исключение составляет электропроводка в деревянном доме — там они нужны по условиям электробезопасности.

Недостатки металлических коробок:

• Плохая фиксация выключателей и особенно розеток в металлической гильзе, даже при наличии на стенках гильзы специальных канавок.
• Плохое сцепление стенок гильзы с раствором при заделке. Бывает так, что при вытаскивании вилки из розетки последняя выскакивает из стены вместе с гильзой.
• Вероятность повредить изоляцию кабеля острыми краями отверстия гильзы.

Когда устанавливать подрозетники?

Здесь нет никаких правил — ставьте, когда посчитаете нужным. Это можно сделать во время разметки трассы под проводку или после окончания прокладки всех проводов и кабелей (групповых линий). Единственная рекомендация по установке относится к стенам без штукатурки — выставлять подрозетники следует после того, как будут оштукатурены стены (до оклейки обоев). То же самое относится к установке распаечных коробок. Некоторые монтажники не ждут отделки стен и устанавливают подрозетники и коробки сразу на определенную глубину, предварительно выяснив у отделочников толщину будущего слоя штукатурки.

Скажу прямо — это сомнительный способ сэкономить время. Никогда не надейтесь на штукатуров, уверяющих вас, что слой штукатурки будет строго определенной толщины. Такие заключения может давать либо серьезный профи (сколько таких?), либо самоуверенный и желающий отделаться от ваших расспросов «специалист». На разных стенах обязательно будет разная толщина слоя, и даже на одной стене толщина штукатурки может колебаться — вверху она одна, внизу другая. Подрозетники, как и распаечные коробки, должны быть установлены заподлицо со стеной (не выпирать) или быть немного утопленными (1,5-2 мм).

Установка подрозетников, процесс разметки

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Процесс формирования отверстия

Сделать отверстие можно разными способами и многое здесь зависит от материала стен. Легче всего работать по газосиликату, немного труднее по кирпичу и самый трудный вариант — бетон.

Способы такие:

1. Сверление отверстий коронкой.
2. Сверление отверстий в стене буром диаметром 10-12 мм по контуру подрозетника с последующим выламыванием (выдалбливанием) материала стены зубилом.
3. Ручной способ — с помощью молотка и зубила (скарпели).

   Установка подрозетников, сверление отверстий коронкой

Надо отметить, что ручной способ используется практически всегда, даже если работы по формированию отверстия выполнялись с помощью коронки.

Отверстие в стене из газосиликата (пеноблока) можно сделать коронкой по кирпичу. Засверливаемся в стену на глубину коронки и затем выламываем зубилом ненужный кусок стены — отверстие готово. При этом необходимо подштробить (углубить) место для кабеля перед входом в подрозетник. Если подрозетник прямоугольный или квадратный (для блока розеток) лучше выдолбить отверстие молотком и зубилом — по газосиликату это сделать нетрудно.

При установке подрозетников в кирпичной стене отверстие делается любым из трех способов. Если вы работаете перфоратором и коронкой, то лучше не использовать стандартный режим — сверление+удар. После отметки центровочным сверлом коронки отверстия включите перфоратор в режим дрели и начинайте сверление. Но даже при самом аккуратном сверлении коронку будет периодически заклинивать, особенно при работе по силикатному кирпичу. При больших объемах работы таким способом можно угробить перфоратор или выломать зубья у коронки.

Установка подрозетников в бетонной стене требует другого подхода. О коронках по кирпичу и бетону лучше забыть. Можно воспользоваться алмазной коронкой — она хорошо режет и бетон и арматуру. Недостаток такой коронки — высокая цена.

Видеообзор, коронка для сверления стен

При работах по кирпичу и бетону коронки используются не всегда. Перфоратор уже на третьем отверстии прилично нагревается (особенно в жару), приходится делать перерыв на ожидание — пока тот остынет. Если в квартире много электроточек и нужно сделать, скажем, 50 отверстий, то с перерывами это может растянуться на несколько часов. Поэтому коронки используются в основном по газосиликату (иногда по красному кирпичу) или в случае небольшого количества отверстий. В остальных случаях работы производятся по второму методу: отмечается контур посадочного места, насверливают буром отверстия по всей размеченной области и выдалбливается перфоратором с насадкой (зубило, пика) лишний материал. Затем окончательно формируется отверстие молотком и зубилом таким образом, чтобы подрозетник свободно туда входил и даже был утоплен вглубь на 0,7-1см.

Установка и заделка

Монтаж подрозетника выполняется следующим образом:

1. Выламывается в корпусе коробки отверстие под проводку. Место перед входом провода в подрозетник нужно немного углубить, а последняя точка крепления (скоба, хомут) провода должна быть рядом с подрозетником.
2. Отверстие очищаем от пыли и смачиваем водой.
3. Готовим гипсовый или цементный раствор.
4. Подрозетник смачиваем водой. Дополнительно его можно обмазать приготовленным раствором.
5. Обмазываем отверстие изнутри раствором. Закладываем шпателем небольшую часть раствора в отверстие с таким расчетом, чтобы при установке (утапливании в стену) подрозетника излишки раствора максимально заполнили все пустоты.
6. Заводим провод в подрозетник и быстро вставляем его в отверстие. Утапливаем подрозетник, надавливая пальцами на края. При этом лишняя часть раствора должна немного выходить через щели между стеной и подрозетником. Если этого не наблюдается, скорее всего, вы положили мало раствора. Это не очень хорошо — отверстие не заполнено раствором (имеются пустоты) и есть риск, что коробка вскоре после начала эксплуатации может вывалиться из стены.
7. Выравниваем подрозетник по горизонтали и глубине. По горизонтали — с помощью воображаемой линии, проходящей через крепежные отверстия. Глубину регулируем прикладыванием ровного предмета (уровень, брусок) к стене — края подрозетника не должны выступать из стены и быть с ней на одном уровне.
8. Окончательно замазываем щели и неровности. Излишки раствора (наплывы, бугорки) удаляем шпателем. Также очищаем от смеси внутреннюю часть подрозетника. Если раствор цементный, то для лучшего выравнивания надо немного подождать, пока раствор станет более вязким. Если раствор гипсовый (алебастр) подчищать и выравнивать края нужно сразу же — гипс твердеет довольно быстро и потом удалить неровности будет трудно.

Остается дождаться полного застывания раствора, после чего подрозетник готов к эксплуатации.

Некоторые нюансы

Нужно отметить, что важную роль при заделке играет консистенция (текучесть) приготовленной смеси. Если смесь густая полноценно вмазать коробку вряд ли получится. В случае с цементом утопить подрозетник на нужную глубину будет тяжело, возможно придется подбивать его молотком и есть риск расколоть изделие. В случае с гипсом можно просто не успеть выполнить требуемые действия — вставить, замазать и выровнять. Лучше всего зарекомендовал себя гипсовый алебастр. Нужная консистенция смеси определяется опытным путем (индивидуально) — одна и та же консистенция смеси у двух разных людей может дать различные результаты.

Не рекомендую использовать гипсовую штукатурку (Ротбанд, Теплон) для заделки коробок. Работать с таким материалом довольно хлопотно:

• Штукатурка прилипает к шпателю и тянется за ним, что требует частого смачивания.
• Застывание смеси происходит очень неравномерно. Получается, что верхний слой штукатурки уже подсох, а нижние слои еще «текут», и при выравнивании поверхности происходит деформация заделанной области.

Эти две причины отнимают много времени. Использовать гипсовую штукатурку для вмазывания коробок можно, когда больше нет ничего под руками.

Установка подрозетников в гипсокартон

   Установка подрозетников в гипсокартон

Иногда монтаж скрытой электропроводки выполняется за гипсокартонными перегородками, ПВХ панелями или другими материалами, выполняющими роль стены. Установка подрозетников в этом случае немного отличается от способов, описанных выше. В данной статье мы не рассматриваем вопрос о прокладке электропроводки за полыми перегородками, это тема для отдельных статей.

Что мы имеем?

Прежде всего, это промежуток (пустоту) между основной стеной и листами материала новой стены. Именно в эту область и требуется установить коробку. Размечаем место, высверливаем отверстие специальной коронкой по гипсокартону и выводим наружу провода. Если провода (кабели) проложены по основной стене, то при установке листов гипсокартона отверстие высверливается заранее в том месте, где будет находиться электроточка. Затем монтируются следующие листы. Чаще всего это делают сами гипсокартонщики, чтобы не искать потом провода за зашитыми стенами. Но бывает так, что сначала монтируются стены, потом сверлятся отверстия, а затем прокладываются провода и их концы выводятся наружу.

В качестве подрозетников используются специальные установочные коробки. Они похожи на обычные коробки с той лишь разницей, что в конструкцию коробок для гипсокартона добавлены распорные (прижимные) лапки и регулировочные винты (шурупы). Теперь нам нужно вставить коробку в отверстие, протащить через лючок в коробке провода и закрутить регулировочные винты отверткой. Эти винты подтягивают распорные лапки, которые упираются в гипсокартон с обратной стороны и фиксируют коробку.

При установке прямоугольной (квадратной) коробки посадочное отверстие вырезается по отмеченному контуру либо острым ножом, либо другим подходящим инструментом.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Как установить розетку в подрозетник
