Потолки подвесные виды: Виды подвесных потолков: обзор лучших вариантов!

Содержание

Виды подвесных потолков — Подвесные потолки — Статьи и видео

В современном дизайне интерьеров все чаще стали использовать подвесные потолки, особенно в общественных помещениях. Такая распространенность привела к образованию множества видов потолков. Прежде чем остановить свой выбор на одном из них, разберемся в том, из чего производят потолки и какие они бывают.

Подвесной потолок основан на металлическом каркасе, который подвешен к потолку, поверх него крепят модули (панели, рейки, плиты и др.). Монтаж такого потолка не требует трудоемких работ, они скроют изъяны прежних потолков, также внутри этой конструкции вы сможете проложить все коммуникации. Подвесной потолок увеличит шумо- и теплоизоляцию. А если вы планируете установку зеркального потолка или хотя бы с зеркальными элементами, то помещение будет больше освещаться, можно начать экономить электричество.

Модульные потолки

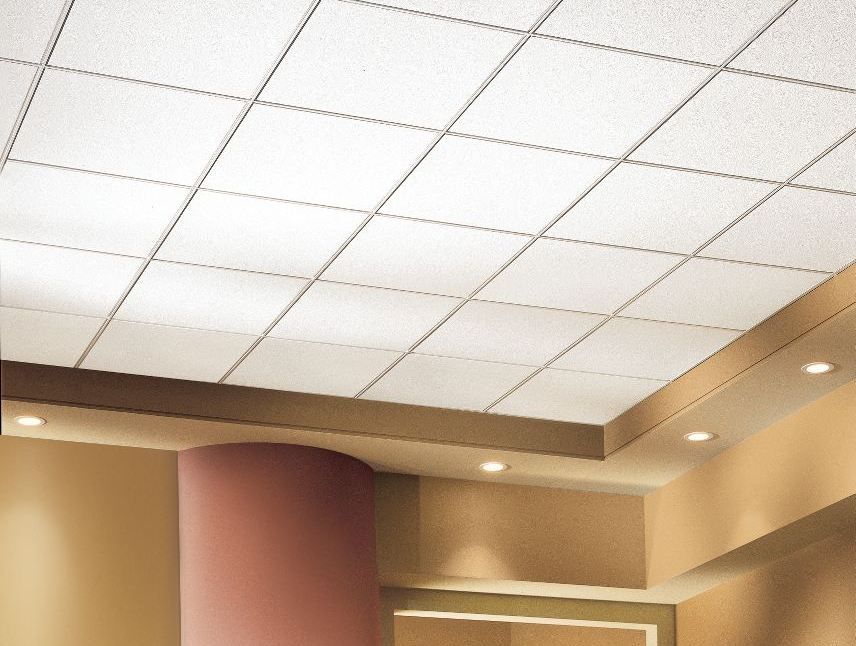

Многие уже знакомы с этим видом потолков, он состоит из подвесного каркаса с модулями в виде реек, плит и кассет.

Решетку каркаса можно скрыть или выделить в зависимости от интерьерного решения. При обновлении или ремонте потолка вы сможете легко заменить желаемые модули.

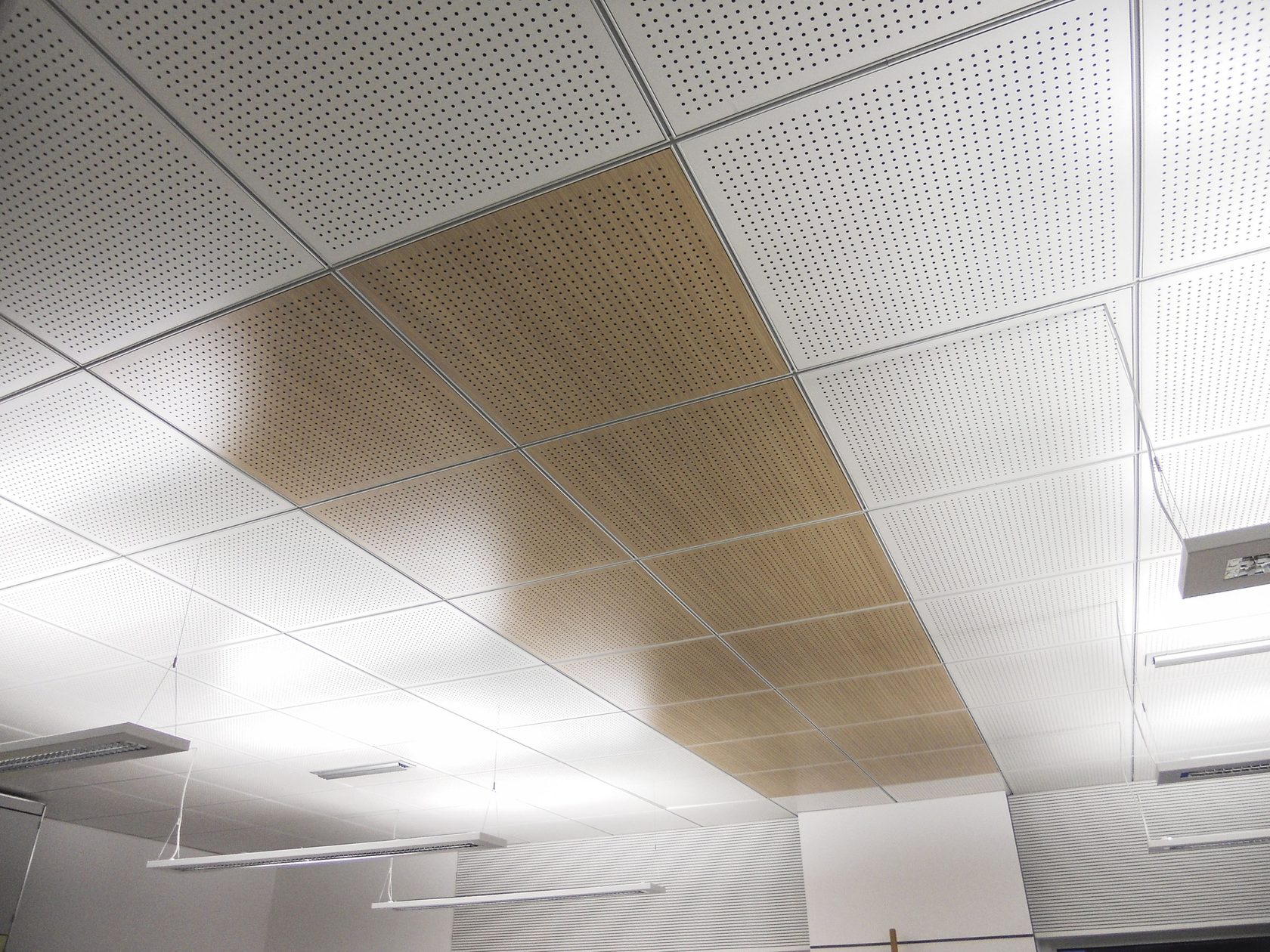

Плиточные подвесные потолки. Этот вид потолков изготавливают из гипса, пластмассы, металла, минерального волокна, стекловолокна, пенополистирола и даже из дерева. Такой потолок четко повторит все выступы и углубления помещения благодаря своей конструкции, что дает им большой плюс.

Размер плит потолка составляет 600×600 мм, также возможен выпуск панелей разных форм, которые обычно используются дизайнерами в различных композициях. При установке потолка вам понадобятся его комплектующие — различные профили и подвесы. Каркас потолка можно сделать невидимым (закрыть), для этого плиты должны плотно прилегать друг к другу, если же вы хотите выделить плиты с помощью каркаса, то закрывать его не обязательно.

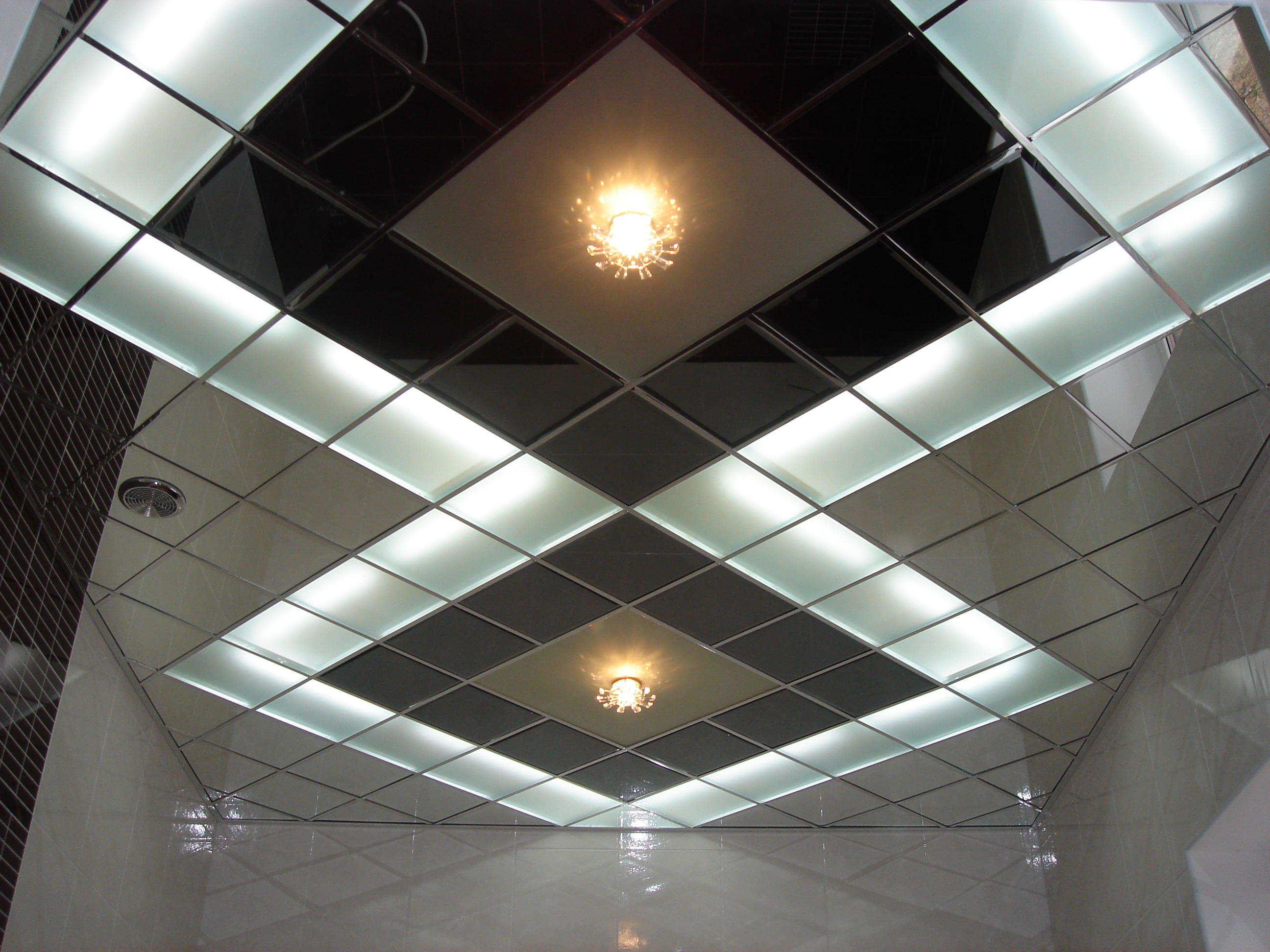

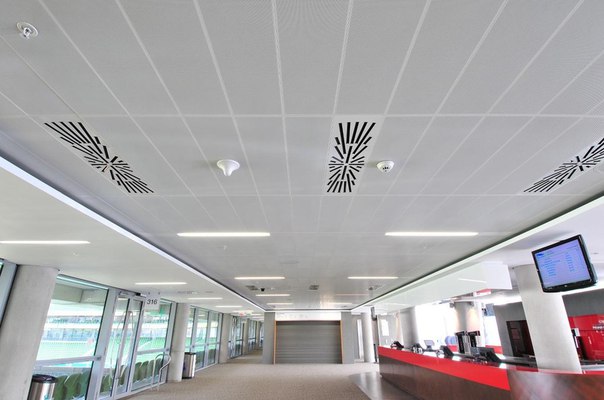

Кассетные (растровые) подвесные потолки. В основе у потолков металлический модуль прямоугольной или квадратной формы. Такие потолки могут быть перфорированными или гладкими. Для защиты от коррозии наносят специальное покрытие. Сборка такого потолка заключается в соединении мелких элементов, которые последовательно укладывают в монтажные рамки, которые крепят при помощи вогнутых кромок.

Такие потолки зачастую монтируют в помещениях, которые должны удовлетворять всем требованиям по влагостойкости и пожаробезопасности. Кассеты для потолков имеют широкую цветовую гамму, они бывают хромовыми, зеркальными, золотыми и белыми.

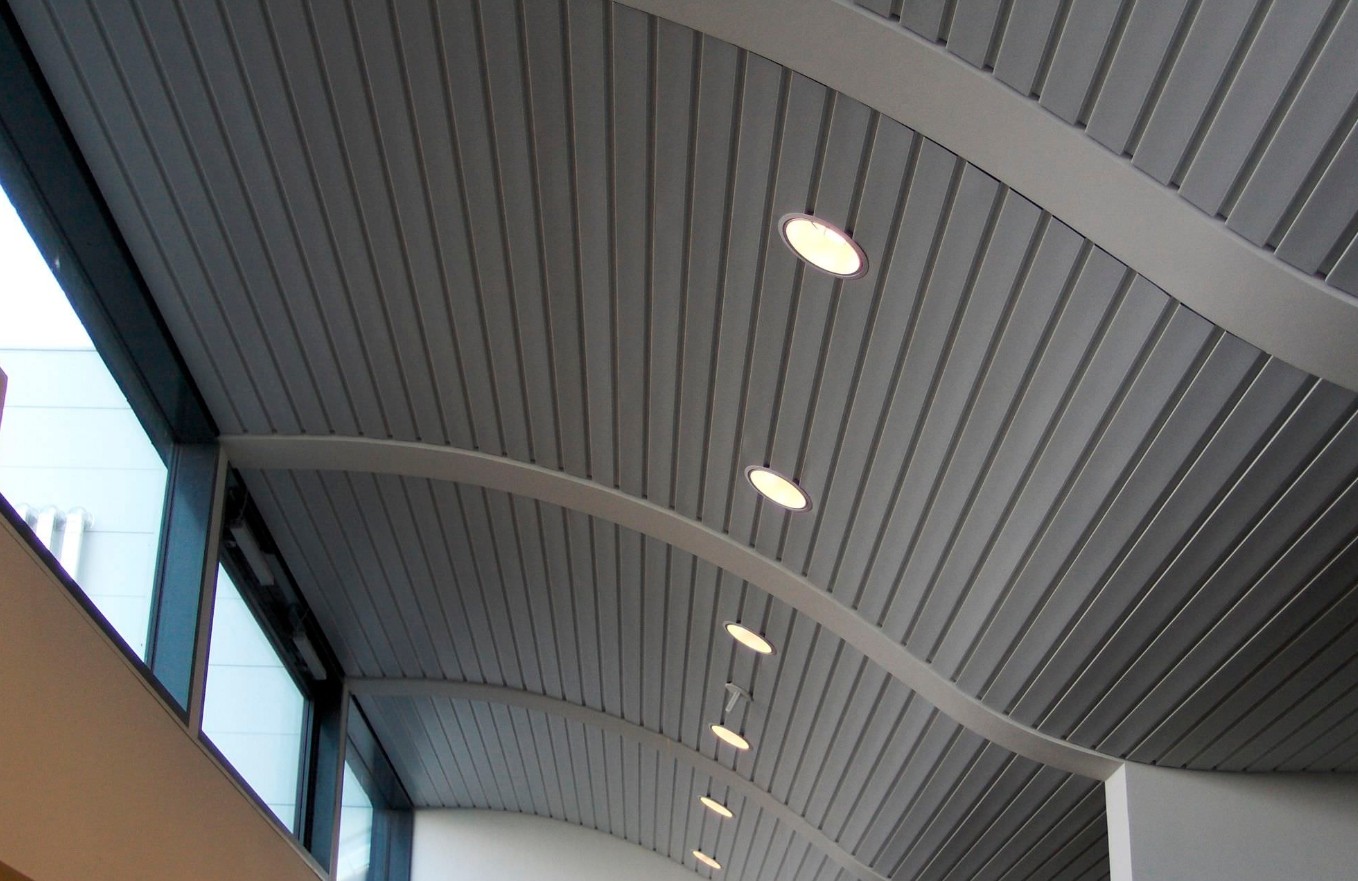

Реечные подвесные потолки.

Потолок представляет собой рейки из алюминия, покрытые эмалью или лаком, для удобства монтажа по длинной стороне на них загнуты кромки. Такие рейки отдаленно напоминают вагонку. Основан потолок также на каркасе, к которому крепят рейки. Этот вид потолков можно устанавливать в неотапливаемых помещениях, поскольку они обладают такими свойствами, как цвето- и морозоустойчивость, а также не горючи и стойкие к влаге.

Потолок на основе реек выглядит эстетично, особенно со встроенными светильниками. Также вы сможете выбрать подходящее вам цветовое решение из многообразия их выбора. Рейки бывают двух видов — перфорированные и сплошные.

Ячеестые подвесные потолки. Это одна из разновидностей плиточных и панельных модулей, различие заключается только в ячейках — они полые и закрыты с тыльной стороны подложкой. Потолки бывают разными по форме проема: сотовыми, круглыми, квадратными и др. Такой потолок можно назвать 3D потолком, он создаст зрительное увеличение высоты и глубину.

С помощью модульных потолков вам откроется уникальная возможность создать ровный потолок, при необходимости с узорами в любом сочетании цветов. А главное преимущество этих потолков в создании невидимых коммуникаций, причем у вас всегда к ним будет доступ. Конструкция потолка имеет малый вес, поэтому с установкой справится и один человек.

Типы подвесных потолков: виды и особенности — ВикиСтрой

Потолок — самый сложный участок монтажа, т. к. доступ к нему затруднён из-за высоты. Системы подвесных потолков позволяют выполнить монтаж безошибочно, быстро и буквально без отходов — после отделки останется только несколько обрезков профиля и плит.

Классификация подвесных потолков

Подвесных систем существует несколько. Они различаются по своим функциональным и декоративным особенностям.

По форме панели различают три вида:

1. Плитные панели. По сути, это просто плитный материал (обычно прессованный), нарезанный заводским способом в размер. Самый простой для монтажа и доступный для бюджета вариант. Как правило, имеет непритязательный внешний вид (видны полки профиля 20–30 мм) и шумоизолирующие свойства.

2. Кассеты. Это панели, в которых заложена система крепления к каркасу. Отделка лицевой поверхности обычно глянцевая, может иметь огромное разнообразие декора, вплоть до зеркала и гравировки.

При этом стык панелей тонкий — 10–15 мм, и подлежит отделке специальной фурнитурой.

3. Рейка. Это условное название длинномерной панели шириной от 30 до 500 мм, которая крепится к специальному каркасу с зацепами на защёлки. Основа рейки — металл, поэтому защёлки выгибают из листа панели.

По типу облицовочного материала потолки делят на виды:

  • Функциональный. Шумопоглощающие панели — прессованные, минераловолокнистые, ПВХ, ПЭ, ППР.
  • Декоративный. Эффектный внешний вид без дополнительных функций. Основа металлическая с нанесением отделки. Часто требует внимательного обслуживания.
  • Комбинированный. Утилитарные панели, сочетающие в себе декор и тепло- шумоизоляцию. В основном, это металлические кассетные системы с пенополиуретановым слоем.
  • По способу соединения различают:

  • Связанные с каркасом. В панели заложено крепление, которое зачастую подходит только для каркаса той же фирмы. Так производители защищают свою продукцию.
  • Не связанные с каркасом. Панель просто лежит на полках каркаса.
  • Элементы подвесного потолка

    Такая конструкция состоит из трёх основных комбинированных элементов. Они взаимосвязаны между собой уровневой разметкой и конструктивной совместимостью. То есть для выбранного размера следует подбирать соответствующие части других элементов.

    Наиболее распространённой системой подвесного потолка является продукция фирмы Armstrong производства Великобритании (именно поэтому любой сборный потолок упрощенно привыкли называть «армстронг»).

    Подвесы

    Это несущие элементы всей системы. Вариантов вертикального крепежа может быть множество — каждая фирма, предлагающая систему, имеет собственный крепёж. Поскольку на нём лежит (а точнее, висит) вся ответственность за прочность конструкции, это буквально «визитная карточка» производителя:

  • Подвес на тросах. Сложный в регулировке и укреплении.
  • Жёсткий подвес. Не компенсирует колебания, передаёт вибрации.
  • Стандартная «бабочка». Элемент системы Armstrong — надёжный, удобный, по средней цене.
  • Двойная «бабочка». Быстрая и удобная регулировка, для лёгкого и среднего веса.
  • Резьбовой подвес. Удобен в регулировке, надёжен, выдерживает большой вес, но дорогой по стоимости.
  • Регулируемый жёсткий подвес. То же, что «жёсткий», только с регулировкой.
  • В реальной практике на долю «бабочек» приходится 70–80% всего монтажа. Это объясняется тем, что подвесные потолки, в подавляющем большинстве случаев, монтируют в производственных, торговых и общественных зданиях, что подразумевает огромные площади. Удобство и скорость монтажа выходят на первый план. Первая и вторая разновидности делаются на месте из подручного материала, вариант 6 — часть кассетной системы и поставляется вместе с ней. Резьбовой подвес — универсальный, применяют для тяжёлых потолков.

    Направляющие рейки

    Их отличие от других видов прямого длинномерного профиля в том, что они имеют в конструкции удерживающие элементы. Это могут быть:

  • Полочки. Самый популярный вид для потолка из отдельных ячеек. Панель просто кладётся на полочки и также просто снимается. Удобный демонтаж хорошо подходит для мест с множеством коммуникаций — их легко обслуживать, сняв нужные панели.
  • Защёлки. Элементы кассетной системы, в которой ячейки имеют ответные части защёлок. Панель вставляется в подготовленную раму и также является съёмной. Отделка панели может быть любой — металл, ткань, зеркало и т. д.
  • Такие направляющие имеют дополнительные защёлки на концах, которые позволяют сращивать их в длину и обеспечивают идеальную (в данных условиях) стыковку.

    Принципиально система направляющих представляет собой жёсткую раму, подвешенную за крюки крепежа. Причём в случае с неразборной отделкой (например, зеркальной) её допустимо изготовить из обычных UD и CD профилей и обшить гипсокартоном.

    Панели заполнения

    Как видно из предыдущих описаний, разновидность панелей вытекает из требований к потолочной системе. Они бывают трёх типов.

    Обычные быстросъёмные панели. Имеют стандартный размер (от 400х400 мм до 600х600 мм и толщиной 10–20 мм), массово производятся на заводах. Как правило, материал облегчённый и относительно недорогой. Имеет привычный непритязательный внешний вид, легко обрабатывается и заменяется.

    Преимущества:

  • Самый дешёвый вариант из подвесных потолков.
  • Компенсируют даже существенные движения основы (сейсмоустойчивость до 3 баллов).
  • Имеют стандартный размер, что упрощает монтаж больших объёмов.
  • Свободный доступ к коммуникациям в подпотолочной нише.
  • Разнообразие светильников под размер панели.
  • Недостатки:

  • Простой внешний вид (квадраты).
  • Видны широкие полки каркаса.
  • Панели со скрытым крепежом (кассеты). В конструкцию таких панелей заложена защёлка, что делает их более сложными и дорогими изделиями. Жёсткое крепление позволяет мыть панели по месту.

    Преимущества:

  • Большой ассортимент внешней отделки панелей.
  • Обслуживание без снятия.
  • Недостатки:

  • Несъёмная конструкция (условно). Демонтаж и доступ к коммуникациям затруднён.
  • Более высокая стоимость.
  • Панели для оклейки. Их можно изготовить самостоятельно из выбранного материала, либо согласно уникальному дизайн-проекту. Это могут быть просто отдельные квадраты или фигуры из зеркала, ПВХ, пенополиуретана и т. д. В этом случае рама выполняется из профиля ГКЛ на регулируемых подвесах и обшивается гипсокартоном.

    Преимущества:

  • Можно воплотить любое художественное решение, в том числе из нестандартных элементов.
  • Нет зависимости от расположения рёбер рамы, они не просматриваются.
  • Недостатки:

  • Неразборная конструкция.
  • При колебаниях основы возможны трещины на стыках.
  • Подвесные потолки из гипсокартонного листа

    Потолок из ГКЛ на жёстком каркасе называть подвесным не совсем правильно. Дело в том, что при создании каркаса ГКЛ используется жёсткий крепёж соединений на П-подвесах, который также связан со стенами. Саморез прошивает насквозь стенки профиля и сжимает их. Отличие подвесного потолка в том, что рама плоскости зацеплена на регулируемых крюках, вбитых в плиту перекрытия.

    Преимущества подвесного потолка из ГКЛ:

  • Минимальное подпотолочное пространство — от 30 мм.
  • Прочная сплошная основа, идеально подходящая под оклейку (исполнение уникальных интерьеров).
  • Стоимость каркаса в разы дешевле.
  • Возможность выполнить любые фигурные объёмные элементы.
  • Недостатки подвесного потолка из ГКЛ:

  • Неразборная система. Подпотолочное пространство блокируется для доступа.
  • Требует дальнейшей отделки.
  • Менее точная регулировка подвесов.
  • Крепление подвеса на 2–3 точки (по технологии) против 1 точки у подвесов типа «Армстронг».
  • Ограниченное расстояние от плиты до плоскости (максимум на длину подвеса до 350 мм). Подвесы разборных потолков можно опускать на любое расстояние.
  • Функциональность разборных подвесных потолков

    Подвешенная на определённой высоте плоскость создаёт нишу между плитой перекрытия и отделочным слоем, высоту которой можно рассчитать и задать заранее. Это даёт преимущество в смысле расположения различных магистралей и коммуникаций, которые можно скрыть в нише под потолком:

  • Короба вентиляции.
  • Провода.
  • Трубы водопровода и канализации.
  • Осветительные приборы.
  • Приборы отопления.
  • Системы видеонаблюдения, акустические и другие.
  • Этот выгодный «плюс» неминуемо демонстрирует свою обратную сторону — пространство, требуемое для размещения коммуникаций, выделится из общей высоты помещения. То есть, потолок станет ниже минимум на 100–120 мм. Это не совсем удобно при отделке квартиры панельного дома с высотой потолка 2,4–2,5 м, но вполне подходит при высоте более 2,7 м.

    Уход и использование

    Любая система любого подвесного потолка подходит для всех помещений, предусматривающих техническую возможность установки каркаса. Согласно требованиям, панели производят из материала с наилучшими показателями по пожаростойкости и токсической безопасности, поэтому они подходят и для детских учреждений и комнат.

    Есть два типа ухода за подвесными потолками:

  • Снятие и очистка. Вариант подходит для панелей, уложенных на «полочки» каркаса. Позволяет быстро и безопасно очистить все панели на полу — не нужно постоянно переставлять лестницу.
  • Очистка по месту. Подходит для условно неразборных (кассетных), и неразборных (под оклейкой) потолков. В этом случае панели представляют жёсткую плоскость, которая не расшатывается при протирании.
  • Совет. При выборе кассетных или зеркальных панелей обратите внимание на глянцевую поверхность и антистатическое покрытие. Пыль и жир меньше оседают на такой плоскости. Это увеличит интервал между уборкой потолка до 3-х раз (1 раз в 6 мес. против 1 раз в 15–18 мес.).

    Ещё одним безусловным преимуществом данной системы является возможность частичной замены участка плоскости. При повреждении или загрязнении (например, случайными брызгами шампанского или краски), панели можно будет заменить самостоятельно (для этого не потребуются специальные навыки или инструмент).

    Цены на подвесные потолки*

    Наименование Производитель Характеристики Цена 1 м2 в сборе, у. е.
    Armstrong Великобритания 600х600, натуральный акустик, универсальный размер 5,2
    Rockfon (Lilia) США Система крепежа Т-24, 400х400, 600х600, акустик, матовый 6,8
    AMF (Orbit или Filigran) Германия 380х380, 600х600, пожаростойкий акустик, матовый декор, выбор узора 7
    Griliato Италия 600х600, решётка, крашеный или оцинкованный металл 4,8

    * Цена указана вместе с направляющими и подвесами.

    Подвесной потолок — не только декоративный элемент. Так, например, благодаря регулируемым подвесам его можно опустить на заданную высоту, уменьшив тем самым объём помещения и сократив расходы на отопление. При этом место над отделкой не будет потеряно — там расположатся трассы коммуникаций. Сложно также переоценить дизайнерские возможности декоративной отделки помещений, которые дает использование подвесного потолка.

    рмнт.ру

    Виды подвесных потолков: грильято, натяжной, реечный, решетчатый

    Подвесные потолка за последние годы обрели не бывалую популярность. С чем это связано? Ну, во-первых, они не требуют подготовительных работ (выравнивание, шпаклевка, грунтовка и т.д.). А во-вторых, срывают проводку, коммуникации, утеплители и прочие материалы. Монтаж подвесного потолка достаточно быстрый, не оставляет много мусора и не содержит «грязных» работ.

    А какую конструкцию имеет подвесной потолок? Для начала делается каркас (металлический или иногда деревянный), который крепиться к потолку с помощью подвесов. А если каркас не используется (например, для натяжного), то такой потолок называется подшивным.

    Виды подвесных потолков

    Давайте разберем детальнее виды подвесного потока. Существуют два основных типа: модульный и цельный, каждый из которых делится на подвиды.

    1. Цельный подвесной потолок может быть: гипсокартонный; натяжной.
    2. Модульный подвесной потолок может быть: кассетным; реечным; решетчатым.

    Натяжной потолок

    Виниловый делится на:

    1. глянцевый – имеет блестящую поверхность и широкую цветовую гамму. Очень хорошо смотрится в маленьких помещениях, поскольку «зеркальная» поверхность визуально увеличивает площадь.
    2. Матовое полотно наоборот, не передает блики и прочие отблески, благодаря чему поверхность точно передаст любой выбранный цвет.
    3. Сатиновый же похож на матовый, но имеет более гладкий рельеф. Такое полотно с виду кажется ослепительно белым с перламутровым оттенком.

    Текстильный потолок (или как его еще называют – бесшовный) выполняется из полиэстировой нити трикотажного плетения. Материал изготавливается в виде рулонов, длинной около 5 метров, поэтому индивидуальная подгонка под помещение не требуется. Стоит заметить, что текстильный потолок боится холода.

    Потолок из гипсокартона:

    Потолок из гипсокартона имеет несколько осбенностей, Прежде всего, с его помощью можно создать самые различные арки, криволинейные поверхности, различные варианты освещения и прочие способы декорирования, но при этом потеря в высоте составит минимум 5-8 см. Также не стоит забывать, что гипсокартон боится влаги, и если необходимо произвести монтаж в ванной комнате, то стоит использовать влагостойкий ГКЛ.

    Модульный бывает

    Кассетный (он же армстронг и растровый) представляет из себя металлический каркас, сверху которого укладываются плиты и кассеты (модули потолка). Наиболее популярными модели дял модулей считаются 120 на 60 и 60 на 60 см. Армстронг не боится влаги, долговечный и огнестойкий.  Минусом является большой вес и уменьшение высоты комнаты примерно на 20 сантиметров.

    Реечный потолок чаще всего выполняется из алюминиевых панелей, длинной около 4-х метров и шириной – 10 см. Преимущества: огнестойкий, не боится влаги и устойчив к низким температурам. Минусы: уменьшает высоту от 10 до 20 сантиметров, имеет не очень «уютный» внешний вид, поэтому часто декорируется светильниками и раскладками (это рейки, которые вставляются между основных панелей).

    Решетчатый, он же грильято. Такое название материал получил из Италии (в переводе grigliato означает «решетка»). С виду состоит из множества ячеек, которые с тыльной стороны закрыты фоновой подложкой. Проемы могут быть разной формы: квадрат, овал, круг и т.д. Популярный размер – 20 на 20 и 1 на 5 см. Сравнительно дорогой в цене и монтаж (по сравнению с другими модульными вариантами) более сложный и долгий.



    Различные виды подвесных потолков — фото и описание

    Главная / Виды потолков / Подвесные потолки / Какие существуют виды подвесных потолков?

    Среди всех типов отделки потолка, одно из лидирующих в плане популярности мест уверенно держат подвесные потолки. Именно такие конструкции можно встретить чаще всего в домах, квартирах и офисных помещениях.

    Преимуществ у подобного рода отделки очень много – тут и возможность скрыть дефекты перекрытий, и относительно невысокая цена отдельных их разновидностей, и, конечно, отличный внешний вид. Чтобы в этом убедится, можно просто найти в сети фото подвесных потолков.

    Разновидности

    Такие потолки можно разделить на несколько основных типов, некоторые из которых можно использовать практически в любом помещении, а некоторые окажутся предпочтительнее для офисных или технических.

    • Гипсокартонные. Такие потолки всем уже привычны. Используемый для их создания материал – гипсокартонные листы, позволяет создавать разнообразные формы и отлично подходит для отделки любых комнат или офисов.
    • Реечные подвесные потолки. Эта разновидность отделки чаще применяется в тех местах, где в наличии повышенная влажность. Они собираются из длинных алюминиевых планок, или реек, которые не подвержены коррозии, либо из прошедшего антикоррозийную обработку металла.
    • Кассетные потолки. Подходят для любого рода комнат, но чаще используются в больших холлах, офисах или фойе. Делаются из металла, прошедшего специальную обработку, благодаря чему, не боятся воздействия влаги. Использование модулей, из которых и состоит покрытие, дает возможность при повреждении одной из частей, поменять ее отдельно. Особенность подвесной системы позволяет быстро монтировать их на большой площади.
    • Потолки Грильято. Конструкция подвеса немного схожа с кассетными. Но по схеме сильно отличается, представляя собой своеобразную решетку из перекрещивающихся элементов. Есть несколько моделей, представляющих собой разного рода ячейки. Они могут быть пирамидальной формы, в виде жалюзи и решетки, а так же разноуровневые. Последний похож на решетчатый, но с отличием в виде разной высоты составляющих решетку профилей.
    • Бескаркасные. Отличительная особенность таких потолков – сплошная, ровная поверхность, которая максимально похожа на обычный, хорошо выровненный потолок. Могут собираться из различных материалов, но чаще других используются листы гипсокартона.
    • Модульные решения. Все они объединяются одной особенностью – поверхность создается за счет множества прикрепленных к каркасу, отдельных модулей или ячеек. К таким разновидностям покрытий, можно отнести и Грильято. Самым популярным представителем этого вида декорирования будет система «Армстронг», состоящая из подвешенных на каркас плиток, сделанных из минерального волокна.

    Применение тех или иных систем, в зависимости от условий и места

    Разные основы и решения каркаса, а так же различные материалы, которые применяются для создания того или иного типа декора, диктуют и области их применения. Подходящие для промышленных помещений модели, будут не слишком гармонично вписываться в интерьер обычной квартиры.

    Например, такие потолки, как на фото, трудно представить у себя на кухне, или в комнате.

    И в тоже время, они отлично подойдут для большого офиса. Но иногда, даже такие системы можно встретить и в частных домах.

    В квартирах, чаще всего устанавливаются либо реечные, либо сплошные гладкие потолки. Если применяется гипсокартон, то каркасы для них, обычно, делают многоуровневыми. Такой потолок особенно эффектно смотрится с подсветкой. На следующем фото – именно такой пример подвесных потолков.

    Если выбирать подвесные потолки для квартиры, в частности – для спальни, то подсветка может использоваться вместо основного света, от которого при желании, можно вообще отказаться.

    В зале, будет отлично смотреться многоуровневый потолок, со встроенными светильниками, как на следующем фото.

    Офисные, а так же промышленные площади, больше располагают к панелям, которые легко смонтировать и просто починить, в случае повреждений. Так же, для таких зон предпочтительнее использовать типы декорирования, обеспечивающие доступ к запотолочному пространству и возможность скрыть большое количество инженерных коммуникаций.

    С этой задачей лучше всего справятся различные модульные решения. Наиболее популярной из них является система типа «Армстронг» и кассетные конструкции. Они прекрасно подходят для таких условий эксплуатации и предъявляемых к ним требований. Очень часто, подобные решения можно встретить в торговых комплексах, офисных и развлекательных центрах.

    Покрытия «Армстронг» даже дали целое направление для производителей подвесных потолочных решений. Появилось множество подобий оригинальной разработки, но плиты, используемые в них – не являются плитами «Армстронг», следовательно, нельзя называть этим именем все конструктивно похожие решения. Они будут относится просто к модульным типам потолочных покрытий.

    Кассетные конструкции не менее популярны, и часто используются в тех же помещениях и условиях, что и «Армстронг». Просто и быстро монтируемые, они в то же время могут быть очень привлекательны. Различные фактуры и материалы, используемые в плитах потолочного покрытия, позволяют создать различные по внешнему виду покрытия.

    Реечные системы с успехом применяются в жилых помещениях и домах. Этот неприхотливый тип отделки, можно очень удачно вписать в любой интерьер. Влагостойкость алюминиевых панелей или выполненные из металла, прошедшего специальную обработку, такие панели, можно использовать в помещениях с повышенной влажностью.

    Подвесной потолок на фотографии, удачный пример использования нескольких типов и цветов реек в одном покрытии. Полученный рисунок может очень хорошо гармонировать с остальной цветовой гаммой помещения. Выбор фактур позволит еще лучше вписать их в интерьер комнаты или офиса.

    Выводы

    Систему и модель покрытия необходимо выбирать не только по внешнему виду, но и исходя из условий, в которых предстоит его монтировать и использовать в дальнейшем.

    Необычное решение может как подчеркнуть индивидуальность оформления, так и оказать плохую услугу. Перед принятием решения о применении того или иного типа отделки, необходимо тщательно продумать всю идею оформления в целом, и выбрать наиболее подходящий вариант.

    Виды подвесных потолков — конструкции из гипсокартона, пвх и других материалов

    Состояние бетонного потолка редко бывает идеальным, а его выравнивание часто требует больших усилий, затрат и не оправдывает себя. Иногда же поверхности со значительными выбоинами и другими неровностями вообще не представляется возможным исправить. В этом случае можно смело использовать любые виды подвесных потолков, которых в настоящее время на рынке бесчисленное множество. Рассмотрим основные из них и определим, где лучше применять те или иные разновидности.

    В первую очередь, решающее значение имеет помещение, где вы хотите отделать потолок. Если он совсем низкий, то навесная конструкция, которая «съедает» минимум 15 сантиметров высоты за счет установки каркаса –  далеко не лучший вариант. Также надо правильно подходить к решению о количестве уровней: помните, что чем больше конструкций вы настраиваете друг на друга, тем ниже они будут расположены.

    При выборе вида потолка, важно оценить и такие условия, как влажность и пожароопасность: некоторые из покрытий больше приспособлены к долгой службе в, например, ванных комнатах и кухнях, чем другие. Стоит обратить внимание и на функциональность помещения, сопоставить стоимость материалов и желание украсить комнату при помощи отделки.

    Самые распространенные виды потолков

    Одними из наиболее востребованных сегодня являются различные виды потолков из гипсокартона, которые отличаются друг от друга в основном количеством уровней. Самый простой вариант – это одноуровневая поверхность, которую можно довольно легко сделать и своими руками. Процесс состоит из монтажа каркаса из металлических профилей и нашивки листов гипсокартона, которые потом отделывают шпаклевкой.

    Потолок из гипсокартона можно установить в любой комнате, потому что специальные разновидности ГКЛ, обладающие водоотталкивающими и пожаростойкими  свойствами, хорошо справляются с условиями повышенной влажности или огнем. В одноуровневую конструкцию можно легко встроить точечные светильники или оставить место для люстры. В целом, это самый простой способ выровнять поверхность, и, к тому же, он всегда является основой для двух-, трех- и многоуровневых потолков.

    К содержанию↑

    Многоуровневые конструкции из гипсокартона

    Если высота комнаты позволяет опуститься ещё ниже, на первый уровень гипсокартона, точнее, на его каркас, можно установить ещё один или несколько каркасов и создать более сложную конструкцию. Обычно установка проводится по одному из следующих принципов:

    • Рамочный. Второй уровень в этом случае крепится по периметру и часто представлен коробом какой-то конкретной геометрической формы. Такая разновидность позволяет добавить к основной люстре точечные светильники и опустить их ниже, делая освещение более эффективным.
    • Диагональный. Это более эстетически привлекательный вид подвесного потолка, при котором нижний уровень строится по диагонали комнаты между двумя углами. Обычно ему придается вид волны или другая нестандартная форма.
    • Зональный. Здесь в основе лежит функциональное назначение разных частей комнаты, которое можно подчеркнуть при помощи освещения. Конструкция в этом случае опускается только в определенных местах и может иметь любую форму.

    К содержанию↑

    Выбор освещения

    Потолки из гипсокартона сочетаются с разными видами светильников. Ничто не помешает вам установить в центре традиционную люстру: её можно подвесить на крюк или другое крепление. Ещё один вариант, который пользуется большой популярностью, особенно для конструкций нескольких уровней – это точечные светильники, так называемые «споты». Их установка немногим сложнее, чем навешивание люстры: важно только заранее продумать проводку и подвести её к нужным местам.

    Существуют и оригинальные решения, например, встраивание ламп в сам потолок. Такая конструкция может выглядеть очень впечатляюще, но надо помнить о пожароопасности и подбирать светильник не очень большой мощности, чтобы картон не загорелся от перегревания.

    К содержанию↑

    Натяжные и комбинированные потолки

    Виды различных навесных потолков соревнуются по популярности с натяжными, которые представляют собой натянутую на установленные по периметру багеты пленку из ПВХ. Среди плюсов такой поверхности – надежность, долговечность, способность удерживать воду в случае подтопления сверху, и эстетичность. С другой стороны, пленка (или ткань, которую тоже предлагают на рынке) остается чувствительной к острым предметам и допускает меньшее разнообразие форм, чем гипсокартон.

    Поэтому стали использоваться и комбинированные разновидности: например, очень популярно при сооружении многоуровневой конструкции нижний или самый верхний из уровней затягивать пленкой, а при помощи гипсокартонных листов создавать волны и другие необычные формы, которые требуют большей жесткости или, наоборот, гибкости.

    К содержанию↑

    Поверхности из других материалов

    Кроме видов потолков, сделанных из гипсокартона или ПВХ, есть также и другие разновидности, которые, возможно, предполагают меньше возможностей в оформлении, но имеют более низкую цену и отлично подходят, например, для отделки офисов.

    Один из таких вариантов – потолок Армстронг: он представляет собой каркас из металлических профилей, на которые устанавливаются плиты из минеральных материалов. Размер плит и ячеек обычно стандартный, а профиль при установке выступает на поверхность и становится частью интерьера. Основной плюс такого покрытия – низкая цена, да и выбор материала плит достаточно большой, как по текстуре, так и по свойствам.

    Ещё один вид недорогих подвесных потолков – это конструкция из алюминиевых реек. Они имеют длину 3-4 метра, но если делать рейки под заказ, то они могут достигать и 6 м. Есть множество разновидностей такого материала: например, из него Вы можете создать оригинальную конструкцию из волнистых элементов. Можно подобрать нужный цвет и встроить в поверхность светильники. Монтировать реечный потолок можно и самостоятельно, т.к. это довольно несложная операция.

    Если вас больше всего интересует практичность, можете установить кассетную конструкцию. Она представляет собой каркас из алюминия или оцинкованного металла, который хорошо противостоит нагреванию и влажности. И в этом случае есть разные варианты отделки: можно сделать напыление полимерами, зеркальное, матовое или глянцевое покрытие.

    Теперь вы знаете, какие основные виды подвесных или натяжных потолков можно найти на рынке. Выбор за вами: оцените помещение, сопоставьте цену, эстетичность и комфорт и подберите подходящую вам разновидность. Если же вы можете дать совет о том, как выбирать навесное покрытие, сделайте это в комментариях!

    Автор статьи

    Поделись статьей с друзьями:

    Типы подвесных потолков из гипсокартона



    Вступление

    Подвесной потолок это сборная конструкция из каркаса и гипсокартонных или гипсоволокнистых листов, для скрытия инженерных коммуникаций, несущих конструкций, а также для повышения звукоизоляции помещений. Подвесные потолки компании Кнауф используются в помещениях с не агрессивной средой, во влажной или сухой средах.

    Потолки на подвесах отлично подходят для установки точечных светильников, светодиодного освещения, а также дизайнерского освещения любого типа.

    Почему потолок называют подвесной

    Подвесные потолки не являются несущими элементами здания. По своей конструкции подвесной потолок предназначен для декоративной отделки помещения, закрывая технологические конструкции и коммуникации в помещении. Состоит подвесной потолок из каркаса и листов этот каркас обшивающий. Сам каркас может иметь самые различные формы и различные технологии сборки, но в любом варианте каркас потолка крепится к несущим конструкциям (потолку, стенам) при помощи специальных подвесов. После монтажа каркаса, в зависимости от влажности помещения, для поверхности подвесного потолка используютсяp> гипсокартонные или гипсоволокнистые листы.

    Типы подвесных потолков этой серии находят наибольшее применение в жилых и общественных зданиях.

    Типы подвесных потолков Кнауф

    Подвесной потолок на деревянном каркасе

    Подвесной потолок на деревянном каркасе маркируется, как подвесной потолок П111 (П211). Цифра 1 (один) в маркировке обозначает, что в подвесном потолке применяются листы гипсокартона. Цифра 2 (два) означает, что применяются гипсоволокнитые листы.

    Конструкция каркаса деревянная, делается из прямоугольных брусков и закрепленными на каркасе гипсокартонными или гипсоволокнистыми листами. Бруски конструкции разделяются на несущие и основные. Несущие бруски каркаса прикрепляются непосредственно или при помощи специальных подвесов к несущим конструкциям помещения. К несущим брускам конструкции крепятся основные бруски. К основным брускам крепятся листы гипсокартона или гипсоволокна. Несущие и основные бруски монтируются в разных уровнях. Это хорошо видно на фото. Масса одного квадратного метра подвесного потолка на деревянном брусе составляет около 13,0 килограмм.

    Подвесной потолок на металлическом каркасе

    Этот тип подвесного потолка маркируется П112 (П212).

    Конструкция этого типа потолка это каркас из металлических потолочных профилей (ПП 60×27) с закрепленными на этом каркасе гипсокартонными или гипсоволокнистыми листами. Несущие профили каркаса прикрепляются непосредственно к несущим конструкциям помещения при помощи подвесов. Основные профили, к которым крепятся листы потолка, и несущие профили расположены в разных уровнях (смотри фото). Масса одного квадратного метра этого типа потолка составляет около 13,0 килограмм.

    Подвесной потолок на металлическом каркасе П113 (П213)

    Конструкция этого типа потолка каркас из металлических потолочных профилей (ПП 60×27). Каркас потолка обшивается гипсокартонными или гипсоволокнистыми листами. Основные профили каркаса прикрепляются непосредственно к несущим конструкциям при помощи подвесов. Отличительная особенность этого типа потолка, в том, что несущие и основные профили каркаса расположены в одном уровне. В этом типе потолка, листы крепятся, как несущим, так и к основным профилям каркаса. Масса одного квадратного метра этого типа потолка около 13,0 килограмм.

    Подвесной потолок П131 (П231) с конструкцией из перегородочных профилей

    Конструкция этого типа потолка монтируется из профилей КНАУФ для перегородок, без крепления к несущему потолочному основанию. По сути это стена из гипсокартона, сделанная на потолке. Масса одного квадратного метра этого потолка 16 килограмм.

    Сложный архитектурно-декоративный подвесной потолок П19

    Конструкция этого типа потолка выполняется из металлических профилей, которые собираются в каркас сложной конструкции. Обшивается каркас различными видами гипсокартонных листов, в том числе изогнутыми листами. Этот тип потолка проектируется под конкретный проект. Подбор материалов и их расход производится для каждого конкретного случая. Масса одного квадратного метра потолка меняется в зависимости от сложности конструкции.

    Монтаж подвесных потолков

    Конструкция всех типов подвесного потолка, монтируется в следующей последовательности. Сначала крепятся несущие профили к несущим конструкциям помещения. К несущем профилям крепятся основные профили, а к ним крепятся листы гипсокартона. Стыки листов гипсокартона должны попадать на середину основных профилей. В подвесных потолках серии П113 (П213) гипсокартон крепится к любому профилю каркаса. В подвесном потолке типа П131 (П231) не используются подвесы, и не производится стыковочное соединение поперечных профилей.

    Примечание

    • Подвесные потолки типа П111, П112, П113, П131 монтируются из гипсокартонных листов, подвесные потолки типа П211, П212, П213, П231 выполняются из гипсоволокнистых листов.
    • В приведенных описаниях, масса одного квадратного метра подвесного потолка рассчитана для случаев применения гипсокартонных листов толщиной 12,5 мм и гипсоволокнистых листов толщиной 10,0 мм.
    • Приведенные типы подвесных потолков дают полное представление об особенностях конструкций и способах монтажа подвесных потолков из гипсокартонных или гипсоволокнистых листов.

    ©Gipsokart.ru

    Другие статьи раздела: Потолки из гипсокартона



    Подвесные потолки: типы, особенности монтажа

    Современная отделка потолка отличается разнообразием. Часто бывает сложно выбрать тип отделки. Распространены подвесные потолки. Но они также могут быть разными, так как существует несколько видов подвесных систем.

    Типы подвесных систем

    В зависимости от того, какая подвесная система используется, потолки могут быть модульными или гипсокартонными. Гипсокартонные листы часто используются в строительстве и ремонте. Они представляют собой модифицированный гипс, который с двух сторон скреплен картоном.

    Для монтажа листов необходим заранее подготовленный каркас из металлических профилей или деревянных брусьев. Каркас обшивается листами. Можно использовать разные виды гипсокартонных плит. Распространены влагостойкие листы, изготовленные с добавлением силикона, гибкие, декоративные и огнестойкие плиты. Для производства последних, к сырью добавляется стекловолокно.

    Для крепления таких листов обычно используют готовые элементы металлического каркаса. К ним относят металлический профиль потолочный, направляющий. Профили представляют собой элементы большой длины, имеющие сечение в форме буквы П. Их длина составляет от 3 до 6 м. Для производства профилей чаще всего используют оцинкованную рулонную сталь, толщиной 0,6 мм. Наиболее распространены такие размеры профилей и основных материалов, используемых для сооружения каркасных потолочных конструкций: бруски деревянные, сечением 3х5 см; металлические профили, сечением 60х27 мм из стали, толщиной 0,6 мм; листы гипсокартона, толщиной 12,5 миллиметров.

    Второй тип подвесных потолков — модульный — подразумевает использование модульных конструкций разных видов. Все они состоят из подвесной системы, к которой крепятся модули в виде плиток, реек, кассет.

    Плиточный потолок делают из гипса или минерального волокна. Обычно, размер каждой плиты составляет 60х60 см. В кассетных потолках, в качестве модулей используются металлические кассеты, а в реечных — алюминиевые панели, которые крепят на конструкцию из подвесов и несущих профилей (шин, стрингеров, направляющих).

    Преимущества гипсокартонных потолков

    И модульный, и подвесной потолок из гипсокартона имеют и свои преимущества, и недостатки. Также у них есть общие положительные свойства. К ним относятся экологичность, огнестойкость и прекрасные звукоизоляционные характеристики. В случае потопа много проблем может принести подвесная гипсокартонная система. Часто в таких случаях приходится менять отдельные фрагменты конструкции или полностью всю отделку.

    Преимущества гипсокартонных потолочных конструкций обусловили их распространенность. Многих привлекает их небольшая цена, в сравнении с другими подвесными потолками. Также они имеют привлекательный внешний вид, и идеально подходят для отделки маленьких офисов и жилых помещений. Модульные потолки можно использовать при отделке помещений в общественных зданиях, но их стоимость выше.

    Технология монтажа

    Монтаж гипсокартона, в том числе, и потолочных конструкций из него, рекомендуется проводить во время черновых работ. Первый этап — нанесение на стены отметок, указывающих на месторасположение каркаса потолка. На перекрытиях потолка необходимо поставить отметки расположения крепежных профилей или деревянных брусьев, если используется деревянный каркас. Также на перекрытиях следует поставить отметки расположения крепления подвесов.

    Подвесы к перекрытиям необходимо крепить с помощью анкерных элементов. После установки подвесов, на них закрепляют основные профили и выравнивают их, регулируют. Далее, к основным профилям крепят несущие элементы, после чего приступают к обшивке конструкции гипсокартонными листами. Их ставят с помощью подпорок, и прикрепляют шурупами. Между шурупами выдерживают расстояние до 17 см, иногда оно может быть увеличено до 50 см. Это допустимо в том случае, когда монтируется двухслойная обшивка, и оба слоя укладываются в один день. Увеличить расстояние между шурупами можно при закреплении первого слоя обшивки.

    Швы между отдельными кусками гипсокартона необходимо заделать, после чего обработать грунтовочным составом лицевые поверхности потолка. Все работы рекомендуется выполнять при температуре воздуха в комнате не ниже +15 градусов. Также важно, чтобы воздух имел нормальный уровень влажности. Если работы ведутся в комнатах с повышенным уровнем влажности (в кухне, санузлах и т. д.), то для отделки лучше использовать влагостойкие листы гипсокартона.

    Шурупы в лист рекомендуется вкручивать под прямым углом. В металлический профиль крепежные элементы должны входить на глубину от 1 см, а в деревянный профиль — не менее чем на 2 см. Головки шурупов должны быть примерно на 1мм утоплены в лист. Позже места, где они установлены, нужно зашпаклевать. Если обнаружены неправильно вкрученные или изогнутые шурупы, то их следует вытянуть, и, отступив 5 см, вкрутить новые.

    Располагать гипсокартонные плиты и листы необходимо перпендикулярно несущим профилям. При выполнении двухслойной обшивки швы между листами первого слоя гипсокартона можно заделывать, не используя армирующую ленту. Все стыки торцов плит и листов гипсокартона должны располагаться только на несущем профиле. При этом они должны быть смещены и относительно стыков соседних листов на 40 сантиметров.

    При монтаже гипсокартонных конструкций важно учитывать расположение электрических проводов в пространстве каркаса. Провода должны быть расположены так, чтобы полностью была исключена возможность их повреждения острыми краями конструктивных элементов каркаса, шурупами и другими крепежными элементами.

    Монтаж потолка на двухуровневых каркасах

    С помощью гипсокартонных листов можно выполнить не только простую одноуровневую отделку потолка, но также двухуровневую. Для этого сооружают двухуровневый каркас. Он может быть металлическим или деревянным. Деревянный каркас представляет собой конструкцию из основных брусков (которые прикреплены к потолочным перекрытиям) и несущих брусков. К несущим брускам крепится гипсокартон в разных уровнях. Максимальное расстояние от базового потолка к точкам крепления каркаса должно составлять 85 см. Несущие бруски крепить рекомендуется на расстояние 50 см друг от друга, а основные — на расстоянии 85 см.

    Металлический каркас для двухуровневого потолка делают из стальных потолочных профилей. Основные профили крепят к базовому потолку с помощью подвесов. Расстояние между профилями должно быть примерно 1 м, а между крепежами и базовым потолком — не более 90 см. К несущим профилям крепят гипсокартонные листы в разных уровнях. Между несущими профилями рекомендуется выдерживать расстояние в 50 см.

    Гипсокартон широко используется при отделке помещений разного назначения. С помощью гипсокартонных конструкций выполняют отделку стен и потолка, создают красивые перегородки, арки, ниши. Гипсокартонный потолок отличается привлекательным внешним видом, недорогой ценой и несложным монтажом, поэтому такой тип отделки часто применяется в жилых домах, квартирах или небольших офисных помещениях.

    Перейти в раздел: Сухое строительство

    Как легко установить плитку на подвесной потолок

    Если ваш последний проект ремонта включает новый потолок, не паникуйте при мысли о потолочных работах по гипсокартону. В правильной ситуации подвесной потолок дает реальные преимущества перед постоянным. Во-первых, каналы, трубы и кабели, спрятанные над подвесным потолком, остаются доступными для ремонта или модификации. А во-вторых, натяжные потолки лучше звукоизоляции, чем потолки из гипсокартона.

    Однако для мастера своими руками реальный бонус — это простая установка, для которой требуются только простые бытовые инструменты. Подвесной потолок, состоящий из металлической сетки, поддерживающей легкие панели, подходит большинству домовладельцев. Если вас беспокоит внешний вид заведения, в последние годы потолочные панели для подвесных потолков стали более привлекательными, предлагая широкий выбор дизайнов.

    Хотя подвесные потолки подходят не всем и не для каждой ситуации, они имеют большой смысл в подвалах и помещениях на первом этаже с ванными комнатами наверху.Если в подвесной сантехнике появляется течь, подвесной потолок может означать разницу между дорогостоящим и трудоемким ремонтом и незначительными неудобствами.

    Все, что вам нужно для подвесного потолка, — это достаточный зазор над головой. Требования различаются, но в большинстве кодексов указывается минимум 7 1/2 футов. высота потолка в новостройке. Некоторые нормы, однако, предусматривают более низкую высоту потолка, если это является частью проекта ремонта, поэтому стоит спросить. Вам понадобится примерно 4 дюйма пространства между старым и новым потолком, чтобы установить панели на место, и еще 2 дюйма.если вы собираетесь установить встраиваемые полноразмерные люминесцентные потолочные светильники.

    Мы установили наш подвесной потолок в комнате с деревянным каркасом с сухими стенами, хотя бетонные или бетонные стены в подвале не сильно изменили бы установку. В этом случае просто используйте саморезы вместо гвоздей, чтобы закрепить периметральную лепнину, которая поддерживает потолок по краям.

    Выбор системы

    Шаги установки варьируются от одного производителя к другому, но незначительно.Мы выбрали потолок Armstrong Tegular Ceiling (Armstrong World Industries Inc., P.O. Box 173058, Denver, CO

    ). Потолочные панели Tegular имеют утопленный фланец, который позволяет им выступать под решетку примерно на 1/4 дюйма. Хотя эти панели более привлекательны, они требуют осторожной обрезки, когда требуется меньшая панель.

    После того, как вы выбрали пакет потолка, подумайте о компоновке сетки. В то время как домашние центры и розничные продавцы будут рады составить список деталей на основе масштабированного чертежа вашего помещения, вы должны иметь общее представление о том, как компоненты сочетаются друг с другом, прежде чем приступить к работе.

    Типичные системы имеют L-образный кронштейн по периметру или молдинги для поддержки подвесного потолка на стенах. Из этого карниза через каждые 4 фута устанавливаются длинные стрингеры, называемые главными направляющими, по всей длине помещения. Концы основных направляющих опираются на периметральные молдинги, а все, что между ними, подвешено с помощью тросов, прикрепленных к балкам выше. Поперечные тройники устанавливаются поперек этих полозьев с интервалом 24 дюйма. Эта сетка — все, что нужно для поддержки 2 x 4 фута. потолочные панели.С 2 х 2 фута. панели, дополнительный набор соединителей разделяет каждые 2 x 4 фута. область.

    Шаг 1: Установка периметра

    Первым делом нужно определить максимальную высоту нового подвесного потолка. Если вы не планируете устанавливать люминесцентный светильник, измерьте расстояние примерно в 4 дюйма от существующих потолочных балок и отметьте стену. 4-дюйм. места достаточно, чтобы расположить плитки под углом. (Если вы все же планируете установить вставное приспособление, поместите отметку 6 дюймов.от балок.) На этой отметке проведите линию вокруг трех сторон комнаты, используя 4-футовый. уровень.

    Измерьте расстояние от балок в нескольких местах по всей комнате, чтобы у вас было достаточно места над решеткой панелей во всех точках существующего потолка. Если ваши потолочные балки не лежат на горизонтальной плоскости, убедитесь, что они измерены на 4 дюйма ниже самой нижней точки самой нижней балки. Когда три линии периметра выровнены по уровню и на правильной высоте, соедините их мелом на оставшейся стене.

    Шаг 2: Установка периметра

    Установив периметр, установите настенные стойки и прибейте молдинг по периметру так, чтобы его верх совпал с линиями периметра. Используйте гвозди 6d и избегайте истирания окрашенной поверхности лепнины. Обрежьте лепнину ножницами для жести. Для длинных стен стыкуют концы двух частей молдинга.

    Шаг 3: Установка периметра

    Когда вы подойдете к внутреннему углу, установите первую часть молдинга вплотную к углу и прижмите вторую часть к первой.

    Шаг 4: Установка периметра

    Для внешних углов более привлекательно соединение со скосом. Используя ножницы для жести, отрежьте оба карниза под углом 45 градусов и закрепите их на месте гвоздями 6d.

    Шаг 5: Установка бегунов

    Установив периметр молдинга на место, установите основные направляющие перпендикулярно балкам на расстоянии 4 фута друг от друга.Хитрость здесь в том, чтобы расположить сетку панелей так, чтобы потолок казался сбалансированным из стороны в сторону. В большинстве комнат можно разместить несколько полноразмерных панелей плюс краевой зазор, для которого потребуются частичные панели.

    Измерьте размер комнаты параллельно балкам и разделите на длину панели, чтобы получить количество полных панелей, которые поместятся в пространстве. Чтобы определить зазор по периметру у каждой стены, вычтите сумму длин панелей из размера комнаты. Если зазор составляет всего 1-2 дюйма от полной панели, вы можете начать с одной боковой стены и продолжить через противоположную стену с полноразмерными панелями.Если зазор меньше, лучше разделить его пополам, поместив по половине с каждой стороны. Например, если зазор имеет ширину 18 дюймов, будет лучше, если с обеих сторон комнаты будет установлен ряд частичных панелей шириной 9 дюймов. В этом случае начните свою первую главную направляющую на расстоянии 9 дюймов от стены, продолжайте движение через комнату с целыми панелями и закончите основной направляющей на расстоянии 9 дюймов от противоположной стены.

    Аналогичный расчет следует произвести в обратном направлении. Здесь пересекающиеся элементы, называемые поперечинами, расположены в пазах на каждой главной направляющей.Если вам необходимо обрезать несколько дюймов от ведущих концов основных направляющих, чтобы разместить ряд частичных панелей, обязательно отрежьте одинаковую величину от каждой направляющей, чтобы поперечные тройники были параллельны стене, а отверстия в панелях были квадратный.

    Чтобы установить основные направляющие, отмерьте от стартовой стены определенный зазор и проведите мелом по балкам. Затем отмерьте 4 фута от этой линии и сделайте вторую линию. Повторите эту процедуру через 4 фута. увеличивается, пока не дойдете до дальней стены.

    Шаг 6: Установка бегунов

    Для поддержки основных направляющих ввинтите маленькие рым-болты в каждую третью балку вдоль меловых линий. Затем прикрепите отрезки провода калибра 16 к каждому рым-болту. Оберните проволоку не менее трех раз вокруг себя сверху. Затем плотно натяните струну через комнату между карнизами по периметру, примерно через каждые 8 ​​футов, так, чтобы струна выровнялась с нижней частью карниза. Используйте эту веревку для выравнивания каждого главного бегунка, когда вы подвешиваете его на проволоке.

    Установите ведущий конец полозья на периметр периметра и опустите его, пока он не коснется первой струны. Посмотрите через бегунок, чтобы определить, где согнуть первую проволочную опору. Согните проволоку, пропустите ее через ближайшее отверстие в полозке, загните вверх и скрутите не менее трех раз.

    Шаг 7: Установка бегунов

    Продолжайте подвешивать полозья таким образом, пока каждый из них не будет опираться на каждые 4 фута.Если ваша комната длиннее бегунов, соедините их встык, используя прорези и выступы, встроенные в торцы каждой.

    Шаг 8: Установка бегунов

    Поместите дополнительную проволочную опору рядом с каждым из этих сочленений. Обрежьте излишки на последней длине полозья с помощью ножниц.

    Шаг 9: Установка бегунов

    Установив полозья на место, свяжите их вместе поперечными тройниками на расстоянии 2 фута.отдельно. Поперечные тройники имеют крючки на каждом конце, которые входят в прорезь в полозьях.

    Шаг 10: Установка бегунов

    Если выбранная вами система имеет размер 2 x 4 фута. панелей, установите панели в центре сетки, чтобы выровнять сборку. Если в вашей системе 2 x 2 фута. панели, установите 2-фут. разъемы, прежде чем двигаться дальше. Эти соединители параллельны направляющим и подходят к прорезям в поперечных тройниках. С 2-футовым.разъемы на месте, установите достаточное количество центральных панелей, чтобы квадрат сетки.

    Шаг 11: Установка бегунов

    Если сетка более или менее квадратная, вырежьте и установите детали, чтобы соединить сетку с периметром. Опять же, заводские концы зацепляются за прорези направляющих и поперечных тройников, в то время как обрезанные концы опираются на верхнюю часть периметра.

    Шаг 12: Добавление приборов

    Если вы планируете установить полнопанельный люминесцентный светильник, вам потребуется обеспечить некоторую защиту проводки, которая проходит между распределительной коробкой, соединенной с потолочной балкой, и светильником.Нормы требуют, чтобы эти провода были заключены в гибкий металлический канал.

    Начиная с приспособления, установите соединитель кабелепровода / коробки под углом 90 градусов в одно из канальных отверстий приспособления. Затем пропустите три изолированных провода калибра 14 (черный, белый и зеленый) через гибкий кабелепровод в коробку каналов. Закрепите кабелепровод, затянув установочный винт соединителя. Присоедините эти провода к выводам прибора, как обычно, соединив провода одинакового цвета.

    Шаг 13: Добавление приспособлений

    Установите приспособление в решетку вместо одной из панелей и подсоедините оставшийся конец кабелепровода к пустой крышке распределительной коробки.Выломайте заглушку из пластины и присоедините ее к кабелепроводу с помощью стандартного коробчатого соединителя. Закончите, сделав электрические соединения и прикрепив пластину к коробке.

    Шаг 14: Воздуховоды и диффузоры

    Нагревательные каналы также потребуют особого внимания. В большинстве случаев работа требует опустить воздуховод до уровня чуть выше верхней части панели, вырезать отверстие в панели и вставить диффузор.

    Если воздуховод заканчивается прямоугольным чехлом, убедитесь, что в чехле есть боковые выступы, которые позволят вам вкрутить диффузор и панель в выступы в чехле воздуховода.Это может потребовать от вас небольшой работы с листовым металлом, но это не должно быть необычно.

    Если ваш воздуховод заканчивается направленным вниз коленом, или если вам приходилось приносить в комнату свой собственный воздуховод, вы можете выбрать круглый диффузор с регулируемой мощностью. Эти пластиковые или металлические диффузоры продаются в большинстве домашних центров. Опять же, хитрость заключается в том, чтобы подвести воздуховод к панели.

    Для определения наилучшего положения положите уровень или линейку поперек сетки. Затем протяните воздуховод вниз до точки чуть выше панели.Вам также потребуется создать конструктивную опору в пространстве балок, в котором находится воздуховод, чтобы он не оседал под собственным весом.

    Шаг 15: Воздуховоды и диффузоры

    Когда воздуховод готов, тщательно измерьте с двух сторон решетки и соответствующим образом расположите диффузор на панели. Обведите диффузор карандашом и вырежьте по этой линии, чтобы получилось отверстие.

    Шаг 16: Воздуховоды и диффузоры

    Наконец, установите панель, вставьте диффузор в воздуховод и прикрутите его к воздуховоду, работая через соседнее отверстие в решетке.

    Шаг 17: Завершение работы

    Когда дело доходит до резки панелей, чтобы заполнить отверстия меньшего периметра, всегда обрезайте готовой стороной вверх и всегда используйте острый канцелярский нож. Избегайте использования силового оборудования — вы создадите слишком много целлюлозной пыли, и работа не будет выполняться быстрее.

    Начните с измерения отверстия в решетке и прибавления примерно 3/8 дюйма для нового фланца. Полностью разрежьте панель, при необходимости сделав несколько проходов.

    Шаг 18: Завершение

    Чтобы создать новый фланец tegular, положите фланец всей панели на вырезанный кусок и начертите новую линию фланца.

    Шаг 19: Завершение

    Вырежьте по этой линии, но только до половины глубины панели.

    Шаг 20: Завершение

    Затем положите нож на бок и надрежьте панель с его края на той же высоте, что и заводской фланец.Это удалит ровно столько материала, сколько нужно для изготовления нестандартного фланца. Установите вырезанную панель так, чтобы новый неокрашенный фланец был обращен к стене.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Руководство архитектора: Подвесные потолки

    Architects: продемонстрируйте свой следующий проект с помощью Architizer и подпишитесь на нашу вдохновляющую новостную рассылку .

    Подвесные потолки, которые иногда называют подвесными потолками или подвесными потолками, функционируют как второй потолок, который находится ниже исходного или несущего потолка. Эти системы могут улучшить акустику в комнате за счет снижения высоты потолка, а также добавления большего количества поглощающих материалов. Они также могут сделать дизайн намного более чистым, скрывая провода, а также пути отопления и вентиляции.

    Поиск производителей подвесных потолков

    Школа им. Штейнхардта Нью-Йоркского университета, компания Matiz Architecture & Design

    Подвесные потолочные системы

    Панельно-плиточные системы: Подвесные потолки часто состоят из ряда панелей, которые образуют видимую поверхность потолка.Одна из самых распространенных панельных систем — система «тройник». Длинные полосы, называемые «сетью», соединяются с более короткими полосами, называемыми «тройниками». Эта сетка из магистралей и тройников затем заполняется панелями, чтобы сформировать второй потолок. Панели остаются на месте под действием силы тяжести и могут быть легко удалены, подняв их и вынув из рамы.

    Скрытые решетчатые системы: Скрытые решетчатые потолки выглядят более качественно, чем стандартные панельные системы. В этом типе подвесного потолка используются сами панели, которые аккуратно стыкуются между собой, чтобы скрыть реальную решетку.Такие производители, как Arktura, предлагают системы скрытых сеток, которые могут отображать множество сложных визуальных паттернов из простых повторяющихся элементов. Эти системы производятся, чтобы скрыть HVAC, освещение и другие элементы инфраструктуры, сохраняя при этом их полную работоспособность.

    Натяжной потолок через Barrisol

    Системы натяжных потолков: Натяжные потолки — это подвесные потолочные системы, состоящие из одной большой панели. Форма подвесного потолка определяется рамой, которая обычно проектируется и изготавливается по индивидуальному заказу.Каркас можно сделать так, чтобы он плотно прилегал к стенам комнаты, или он может быть более скульптурным, например, волнообразный каркас, подвешенный под потолком. Растянутый материал обычно представляет собой тонкую пластиковую пленку, такую ​​как винил или ПВХ, которая может быть любого цвета, отделки или прозрачности. Однако эта поверхность также может быть деревянной фанерой или декоративной тканью.

    Индивидуальные потолки: Если вы не полностью удовлетворены какой-либо отдельной системой, вы можете создать индивидуальный потолок для удовлетворения конкретных потребностей вашего помещения.Многие производители, включая Zentia и Arktura, работают с архитекторами, чтобы воплотить в жизнь нестандартные конструкции.

    Геометрический потолок оригами от ASSEMBLE

    Эстетика

    Цвет и отделка: Потолочные панели или плитка бывают практически любого цвета, который вы можете себе представить, и в большинстве случаев они могут быть окрашены или порошковым покрытием, чтобы соответствовать определенной цветовой схеме вашего дизайна. Обязательно поговорите со своим поставщиком перед покраской или покрытием панелей, чтобы гарантировать, что они сохранят такие же акустические свойства и огнестойкость.

    Департамент социального и культурного анализа Нью-Йоркского университета, компания LTL Architects

    Материалы : Некоторые распространенные материалы для стандартных панелей включают стекловолокно, гипс, олово, пластик или минеральное волокно. Однако более декоративные или нестандартные варианты панелей часто изготавливаются из твердых пород дерева, ткани, металла, пластика и стекла. Когда дело доходит до выбора материала, основным ограничением будет то, как каждый материал работает в соответствии с правилами пожарной безопасности и безопасности.

    Размер: Стандартные стандартные панели из стекловолокна и гипса имеют размер 2 x 2 или 2 x 4 дюйма и часто имеют толщину до дюйма.Однако другие декоративные материалы могут быть намного тоньше. Аксессуары для подвесного потолка, такие как осветительные приборы, вентиляторы или другие панели доступа HVAC, обычно находятся в тех же размерах.

    Региональный поставщик коммунальных услуг Портлендский сервисный центр Реабилитация компанией FFA Architecture and Interiors

    Количество: Важно рассчитать, сколько панелей вам понадобится, чтобы покрыть общую площадь решетки подвесного потолка.Воспользуйтесь калькулятором сетки и материалов для подвесного потолка, чтобы быстро оценить количество панелей стандартного размера, необходимых для помещения. Независимо от того, выбираете ли вы стандартные панели или пользовательские панели и сетки, вы можете отправить свои отраженные планы потолка (RCP), планы этажей и фасады производителю, чтобы они помогли ему определиться с компоновкой, формой и количество панелей.

    Поиск производителей подвесных потолков

    Мягкие звуковые акустические системы для отделки древесины от Arktura

    Эстетика

    Акустические свойства: Большинство производителей потолков имеют специализированные продукты, которые могут соответствовать звуковым условиям любого помещения.Звукопоглощающий материал Arktura Soft Sound, например, производится из переработанных картонных коробок из-под молока и может превратить шумные помещения в приятную акустическую среду.

    По этой причине его обычно используют в образовательных, офисных и гостиничных учреждениях. Выбирая подвесной потолок, важно описать свои потребности с точки зрения управления звуком в помещении. Вы можете задать себе несколько вопросов: должен ли потолок отклонять или поглощать звук и в какой степени?

    SoundEdge от Arktura

    Огнестойкость: Важно убедиться, что за подвесным потолком не установлены пожарные спринклеры или детекторы дыма.Если за решеткой есть спринклеры, вы можете установить потолочные панели с откидной крышкой, в зависимости от местных норм. Выдвижные потолочные панели предназначены для реагирования на тепло от огня и позволяют спринклерам правильно работать.

    Техническое обслуживание: Акустические потолочные панели или плитки, предназначенные для улучшения качества звука внутри помещения, могут иметь губчатую текстуру на поверхности с множеством небольших отверстий для поглощения звуков. Это может быть хорошо акустически, но может быть очень трудно очистить.Если в вашем здании действуют строгие правила гигиены, поговорите со своим производителем о том, как выбранный вами материал будет служить со временем.

    Индивидуальный потолок от Arktura

    Экологичность: Важно учитывать жизненный цикл потолочных изделий, которые вы указываете. Спросите своих производителей, сделаны ли они из переработанных материалов и могут ли они быть переработаны после удаления из установки. Некоторые производители предлагают потолочные решетчатые системы с низким уровнем содержания летучих органических соединений (ЛОС), которые могут помочь улучшить качество воздуха в самом помещении и в целом во время производственного процесса.

    Примеры из практики

    ONE Kearny: Lightfold от IwamotoScott Architecture, Сан-Франциско, Калифорния.

    Посмотрите вверх: 7 скульптурных деревянных потолков, которые волнообразно текут

    Восемь проектов коллекции объединяет архитектурная особенность: потолки из дерева. В то время как дерево чаще встречается у нас под ногами, деревянные потолки представляют собой новаторское и новаторское предложение. Во всех этих проектах деревянные потолки были заимствованы из увлекательных источников вдохновения и создают приятную атмосферу, отмеченную теплом и комфортом.Органический, дышащий и динамичный характер дерева привносит жизнь и яркость в это разнообразное архитектурное пространство.

    Поиск производителей подвесных потолков

    Architects: продемонстрируйте свой следующий проект с помощью Architizer и подпишитесь на нашу вдохновляющую новостную рассылку .

    Подвесные потолки — Акустическая потолочная плитка

    Подвесной потолок одного типа состоит из акустической потолочной плитки (ACT) и решетчатой ​​системы из стержней.Этот тип системы, которую иногда называют накладным потолком, отличается универсальностью, долговечностью и экономичностью. Кроме того, потолочную плитку можно снять без повреждения системы, чтобы можно было обслуживать элементы над потолком. ACT — популярный потолочный материал, который можно увидеть во многих коммерческих и институциональных зданиях, теперь он имеет широкий спектр эстетических возможностей.

    Компоненты подвесного акустического потолка

    На схеме ниже показаны основные компоненты подвесного потолка.Сплошная основная балка , профили T , подвешена к конструкции наверху с помощью подвесных тросов . Более короткие Т-образные сегменты соединяются с Т-образными профилями главной балки, образуя жесткий каркас. Кромка фасона крепится к стенам по периметру комнаты. Наконец, потолочные плитки опускаются в решетку для отделки потолка.

    Компоненты подвесного акустического потолка

    Т-образные потолочные решетки

    Чаще всего используются Т-образные формы шириной 15/16 дюймов, однако Т-образные формы шириной 9/16 дюймов становятся все более распространенными.Производители подвесных потолков также изготавливают различные формы, которые предлагают дизайнеру эстетические возможности. Ступенчатая Т-образная форма часто используется с плиткой tegular, чтобы придать потолку большую глубину. Угловая Т-образная форма обеспечивает выемку по длине сетки, которая заставляет Т-образные формы отступать больше, чем типичная Т-образная форма.

    Есть два общих краевых молдинга, которые используются для завершения потолочной решетки на стене. Стандартная форма — угловая формовка. Также доступен Shadow Molding, который создает линию тени по краю комнаты.Производители также предоставляют свои собственные серии профилей кромочных профилей.

    Материалы и конструкция потолочной плитки

    Потолочная плитка бывает бесконечного разнообразия фактур и дизайнов. Большинство потолочных плиток изготовлено из минерального волокна, но доступны и другие материалы, например, стекловолокно. Плитки из минерального волокна обычно имеют высокий коэффициент шумоподавления (NRC), что означает, что они хорошо поглощают звук в помещении, предотвращая эхо или громкую окружающую среду. В то время как некоторые плитки имеют высокий класс затухания потолка (CAC), что означает, что они предотвращают проникновение звука через потолок в другое пространство, акустические потолочные плитки обычно не используются для обеспечения конфиденциальности между помещениями.

    В дополнение к плиточному материалу доступно большое разнообразие дизайнов. Плитка может иметь шероховатый или гладкий вид. Плитки также могут иметь отпечатанные на них рисунки или другие рисунки, нанесенные на плитку. Есть несколько типичных вариантов кромок, как показано ниже.

    Размеры потолочной плитки

    Потолочная плитка бывает самых разных форм и размеров. В дополнение к стандартной плитке у большинства производителей доступны индивидуальные плитки.Потолочная плитка может быть выполнена практически любой формы. Стандартные размеры указаны ниже в дюймах.

    12 дюймов x 12 дюймов 12 дюймов x 24 дюйма 24 дюйма x 24 дюйма
    24 дюйма x 24 дюйма 24 дюйма x 48 дюймов 24 дюйма x 60 дюймов
    24 дюйма x 72 дюйма 30 дюймов x 30 дюймов 20 дюймов x 60 дюймов
    30 дюймов x 60 дюймов 60 дюймов x 60 дюймов 48 дюймов x 48 дюймов

    Сейсмические требования

    Для подвесных потолков в сейсмических зонах необходимо учитывать особенности.Некоторые из этих соображений включают более широкие кромки, ограничения по размеру потолка или весу потолка, дополнительные требования к креплению, дополнительные требования к распоркам и дополнительные требования к осмотру.

    Для получения более подробной информации обратитесь к кодам вашей юрисдикции.

    CE Center — Подвесные потолки и акустические решения с использованием каменной ваты

    Цели обучения :

    1. Обсудите различные типы решетчатых систем, используемых для акустических потолков.
    2. Определите каменную вату и объясните, каковы ее свойства и преимущества.
    3. Введение в акустику, включая акустические проблемы и решения.
    4. Объясните критерии устойчивости и применимые критерии LEED.

    Кредиты:

    1 AIA LU / HSW

    0,1 IACET CEU *

    1 AIBD P-CE

    AAA 1 Час структурированного обучения

    AANB 1 час базового обучения

    AAPEI 1 Час структурированного обучения

    MAA 1 Час структурированного обучения

    NLAA 1 час базового обучения

    NSAA 1 час базового обучения

    NWTAA 1 Час структурированного обучения

    OAA 1 учебный час

    SAA 1 час базового обучения

    Об этом курсе можно сообщить в AIBC в соответствии с их Руководством CE.

    Этот курс утвержден как структурированный курс
    Утвержден для структурированного обучения
    Утвержден для базового обучения
    Этот курс утвержден как базовый курс
    Курс может соответствовать критериям учебных часов с NWTAA
    Курс соответствует требованиям OAA Learning Hours
    Этот курс утвержден базовый курс
    Этот курс может быть предоставлен для самостоятельного обучения для учебных единиц Архитектурному институту Британской Колумбии

    Архитекторы, проектировщики, дизайнеры интерьеров и специалисты в области строительства имеют долгую историю использования каменной ваты для своих нужд в области изоляции и звукопоглощения.Огнестойкость, звукоизоляция, водонепроницаемость, термостойкость и стабильность размеров — все это характеристики и преимущества каменной ваты. В этой презентации мы обсудим и подробно объясним особенности и преимущества использования акустической потолочной плитки из каменной ваты. Будет представлено введение в акустику, а также акустические проблемы и решения в коммерческих зданиях.

    Фото любезно предоставлено Корганом


    Дайана Харт — менеджер по развитию бизнеса и архитектуры Rockfon в Северной Америке.Она имеет более чем 25-летний опыт работы с акустическими потолками и увлечена тем влиянием, которое потолки могут оказать на образование, здравоохранение и офисные помещения. Она является активным сторонником благополучия пассажиров: от хорошей акустики, которая может значительно улучшить выздоровление, продуктивность и обучение, до использования безопасных продуктов без химикатов и пожарной безопасности. Диана путешествует по стране, встречаясь с архитекторами, дизайнерами, предприятиями и конечными пользователями, обсуждая преимущества Rockfon и потолков из каменной ваты.

    Выставочный зал плитки для подвесного потолка | Установка подвесного потолка | Как установить подвесные потолки | Подвесные потолки | Супермаркет с подвесным потолком | Обучающие видео DIY | Коммерческая и жилая установка в Милуоки, Висконсин и Иллинойс

    Видео по установке подвесного потолка

    Установка подвесного потолка на заказ своими руками с помощью нашего пошагового видео-руководства

    В Strictly Ceilings® мы понимаем концепцию ценности.Иногда лучшее соотношение цены и качества — это делать проект самостоятельно. Благодаря подробным обучающим видео Strictly Ceilings® профессиональная установка акустического потолка никогда не была такой простой и доступной! В этих видеороликах владелец и мастер по установке потолка Тимоти Чапел шаг за шагом демонстрирует, как вы можете самостоятельно выполнить профессиональную установку подвесного потолка за небольшую часть стоимости найма подрядчика. Не знаете, какие инструменты вам понадобятся? Посмотрите наше бесплатное видео об инструментах торговли, а затем делайте покупки в нашем онлайн-супермаркете, не выходя из собственного дома, и мы сделаем всю работу за вас.В нашем видео-руководстве по установке потолка вы найдете все, от установки простых подвесных потолков до изучения сложных технических приемов.

    Раздумываете, подходит ли вам акустический потолок? Подумайте об установке подвесного потолка в подвале или офисе, чтобы заблокировать нежелательный звук или стильно скрыть неприглядные трубы, воздуховоды HVAC или провода. Нужны дизайнерские идеи для подвесного потолка? Наша фотогалерея подскажет вам несколько креативных идей по преобразованию вашего пространства.

    Посетите наш супермаркет с инструментами и материалами для установки подвесного потолка

    Инструменты и продукты Superior для подвесного потолка

    Если вы решили взяться за собственный проект по установке подвесного потолка своими руками, то вы точно попали в нужное место! Заказ лучших материалов для подвесных потолков на рынке никогда не был таким простым. После десятилетий установки миллионов квадратных футов акустических потолков (буквально) мастер-установщик Тимоти Чапел имеет передовое, четкое видение того, какими должны быть инструменты и принадлежности для установки подвесного потолка.Максимальный комфорт и эффективность — гарантия каждого потолочного продукта, который Strictly Ceilings® поставляет прямо из нашего супермаркета. Зачем соглашаться на меньшее с общенациональной службой доставки? Загляните в наш супермаркет с подвесными потолками прямо сейчас!

    Установщик подвесных потолков №1 в Милуоки Висконсин для жилой и коммерческой недвижимости

    За более чем 20-летний период установки подвесных потолков в Милуоки, Висконсине и Иллинойсе компания Strictly Ceilings * ® и владелец компании Тимоти Чапел превзошли 7 миллионов квадратных футов готовых подвесных потолков.Наша опытная бригада профессионалов устанавливает подвесные потолочные решетки и плитки для подвесных потолков в жилых домах и подвалах, а также на бесчисленных коммерческих объектах (пожалуйста, ознакомьтесь с нашими обзорами по установке потолков). Мы всегда очень гордились тем фактом, что Милуоки, Висконсин и Иллинойс выбрали Strictly Ceilings® как лучшую компанию по установке подвесных потолков в этом районе. Работа с Strictly Ceilings * ® для установки подвесного потолка еще никогда не была такой простой. Компания Strictly Ceilings * ® имеет единственный в мире онлайн-салон потолочной плитки.В нашем демонстрационном зале представлены готовые конструкции подвесных потолков и потолочных плиток многих популярных на рынке подвесных потолочных плит, а также подробные профессиональные обзоры каждой потолочной плитки, выполненные самим мастером-установщиком Тимоти Чапелом. Посетите наш выставочный зал сегодня.

    Strictly Ceilings® … Ваш поставщик-подрядчик по установке подвесных и подвесных потолков №1 в Висконсине и Иллинойсе

    Мы гордимся тем, что в нашем обширном портфолио есть такое большое количество выдающихся клиентов. На протяжении последних двух десятилетий крупные государственные структуры неоднократно доверяли нам установку потолков на новых и существующих объектах.Заказчиком Strictly Ceilings® является весь школьный округ, католическая церковь, в том числе школьные сестры Святого Франциска и многие другие. Другие важные коммерческие проекты, обслуживаемые Strictly Ceilings * ®, напрямую связаны с проектированием и установкой сложных потолков в кафетериях, банкетных залах и медицинских кабинетах.

    Мы гарантируем, что вы посмотрите на нас®

    Посетите наш супермаркет потолочных принадлежностей и ознакомьтесь с нашей видеотекой, чтобы узнать «как» по установке потолка.

    Сервис и обслуживание: подвесной потолок или открытый пленум? | Facility Executive

    Грег Тейлор
    Опубликовано в выпуске за май 2008 г. в номере Today’s Facility Manager

    Серия недавних исследований демонстрирует влияние таких подвесных потолков на стоимость жизненного цикла, пожарную безопасность и акустическую среду. (Фото: Armstrong Ceilings)

    На многих объектах потолки, скорее всего, состоят из акустической панели, подвешенной в металлической решетчатой ​​системе.Это связано с тем, что этот тип потолка по-прежнему является самой популярной системой для коммерческих и институциональных помещений, от офисов до школ и больниц.

    Однако тенденция архитектурного дизайна, которую часто называют «открытая конструкция» или «открытая пленум», становится все более популярной. Частично это иллюстрируется видом склада, в котором подвесная система отопления, вентиляции и кондиционирования воздуха и настил крыши полностью открыты и представлены как неотъемлемая часть внутреннего пространства, тем самым обеспечивая ощущение простора и экономичности.

    В традиционной подвесной системе отопления, вентиляции и кондиционирования воздуха частично используется подвесной потолок, чтобы закрыть это оборудование, но в этом случае он не нужен и не нужен. Кроме того, обычно не предусматривается отсутствие преимуществ в производительности, которые считаются само собой разумеющимся при наличии подвесного акустического потолка.

    Результаты исследований

    Чтобы оценить влияние подвесных потолков на такие аспекты производительности, как стоимость жизненного цикла, экономия энергии, пожарная безопасность и акустика, недавно был проведен ряд исследований.Одно из них было инициировано Ассоциацией строительства потолочных и интерьерных систем (CISCA) и проведено консалтинговой фирмой Barry Donaldson & Associates в Кротоне на Гудзоне, штат Нью-Йорк.

    В исследовании оценивалась стоимость жизненного цикла, сравнивая первоначальные затраты на подвесные потолки и открытые конструкции пленумов. Также были рассмотрены годовые эксплуатационные расходы (включая HVAC и освещение), периодическое обслуживание и реконфигурацию пространства.

    Затраты на строительство. Исследование Donaldson показало, что для прототипа офисного помещения первоначальные затраты на строительство подвесного потолка могут составлять от почти 15% до 22% больше, чем для открытого пленума, в зависимости от географического положения.Также было обнаружено, что в целом дополнительные затраты на подвесной потолок, гибкие воздуховоды и кабельный лоток только частично компенсируют стоимость возвратного вентилятора, воздуховода возвратного воздуха и трубопровода для конструкции открытой камеры статического давления. Более того, стоимость светильников для встраивания в подвесной потолок была относительно близка к стоимости подвесных светильников с открытой пленкой.

    Таким образом, чтобы оправдать конструкцию подвесного потолка, первоначальная стоимость должна быть компенсирована улучшенными характеристиками и сокращенными эксплуатационными расходами, такими как меньшее потребление энергии, более простое обслуживание и снижение затрат на реконструкцию и реконфигурацию.

    Энергия. Исследование Donaldson показало, что энергопотребление в примерах с открытой планировкой офисов в различных географических точках было ниже для подвесных потолков, чем для открытых пленумов (см. Таблицу 1). Одной из причин этого было использование вытяжного коллектора возвратного воздуха с низким статическим давлением и мощностью вентилятора вместо канала возврата воздуха с высоким статическим давлением и мощностью вентилятора. Подвесной потолок с камерой вытяжного воздуха также более эффективно отводит тепло, выделяемое освещением, тем самым снижая нагрузку на систему кондиционирования воздуха.

    Основываясь на относительно короткой простой окупаемости, исследование пришло к выводу, что одна только экономия энергии может оправдать использование подвесного потолка.

    Светоотражение. Исследование Donaldson также отметило, что подвесные потолки обычно имеют более высокий и однородный коэффициент отражения света, чем открытые потолочные потолки. С неровными и несколько более темными поверхностями открытые пленумы часто имеют коэффициент отражения света около 50%; подвесные потолки обычно обеспечивают коэффициент отражения не менее 70%.

    Это ключевой фактор, поскольку увеличение отражающей способности потолка может положительно сказаться на освещении и потреблении энергии HVAC, особенно при использовании в сочетании с системой непрямого освещения.

    Чтобы определить это влияние, Brinjac Engineering, многопрофильная консалтинговая инжиниринговая фирма из Гаррисберга, штат Пенсильвания, изучила два подвесных акустических потолка. Один из них имел коэффициент отражения света 75%, а другой — 90%. Было обнаружено, что по сравнению с потолком с отражающей способностью 75%, потолок с отражением 90% обеспечил в среднем почти 24% снижение затрат на электроэнергию при использовании с непрямым освещением (см. Таблицу 2).

    Кроме того, потолок с отражением 90% позволил увеличить расстояние между непрямыми светильниками, тем самым уменьшив общее количество светильников, необходимых для достижения уровня освещенности, аналогичного 75% потолку.

    Исследование также показало, что уменьшение количества осветительных приборов снижает тепловую нагрузку на систему охлаждения. По сравнению с 75% -ным отражающим потолком, 90-процентный отражающий потолок снизил годовые затраты на электроэнергию для систем отопления, вентиляции и кондиционирования воздуха до 9,1% для системы непрямого освещения и до 7,4% для встраиваемой параболической системы освещения 2’x 2 ‘, в зависимости от географического положения.

    Техническое обслуживание. Что касается технического обслуживания, исследование Donaldson отметило, что, хотя трудно определить различные требования и затраты для подвесного потолка по сравнению с конструкцией с открытой камерой, можно сэкономить на ненужной периодической очистке воздуховодов, труб и желобов. которые собирают пыль; в том, что не нужно красить или отделывать открытое оборудование и системы; и меньше накладных расходов на техническое обслуживание в целом.

    Предполагая, что используется окрашенная конструкция открытой камеры статического давления, анализ затрат в рамках исследования дает оценку 10% увеличения затрат на обслуживание очистки и перекраски камеры статического давления. Этот вывод подтверждается аналогичным исследованием, проведенным консалтинговой фирмой Project Time and Cost из Атланты, штат Джорджия, в котором отмечается, что затраты на обслуживание подвесных потолков, как правило, известны и заложены в бюджет. Однако в настоящее время этого не происходит с открытыми пленумами из-за отсутствия реальных данных, хотя по оценке «Время и стоимость проекта» они примерно на 10% выше.

    Фирма заявляет, что одна из причин более высоких затрат заключается в том, что все ремонтные и обслуживающие работы открыты для обозрения и, следовательно, должны соответствовать более высокому уровню эстетически приемлемой «отделки». Также отмечается, что подвесные потолки предотвращают попадание пыли и небольших протечек в занимаемые помещения внизу, где они могут повлиять на столы, компьютеры и другое имущество.

    Реконфигурация. Исследование Donaldson показало, что подвесные потолки могут снизить стоимость реконфигурации или «оттока», включая переезд на существующие рабочие места и перемещение мебели.

    Согласно исследованию, подвесные потолки обеспечивают адаптируемую и доступную внутреннюю отделку, позволяющую реконфигурировать системы здания в соответствии с меняющимися потребностями в работе и пространстве. В офисных помещениях, например, использование гибких воздуховодов, модульных силовых и телекоммуникационных кабелей, осветительных приборов с модульными «косичками» и осветительных приборов с возвратным воздухом позволяет легко и с меньшими затратами вносить изменения и реконфигурации.

    С другой стороны, фиксированные компоненты, находящиеся в открытых камерах, такие как жесткие металлические воздуховоды, жесткие металлические кабелепроводы, проводные силовые и телекоммуникационные соединения, а также установленные осветительные приборы труднее и дороже перемещать.

    Пожарная безопасность. Еще одно преимущество в эксплуатационных характеристиках подвесного потолка — это дополнительный запас пожарной безопасности. Это связано с тем, что потолок представляет собой значительный процент поверхностей в комнате и имеет решающее значение для контроля распространения огня в помещении.

    Без подвесного потолка нет физического разделения между элементами обслуживания здания (например, воздуховодом и трубопроводом) и пространством под ним. В отличие от открытого пленума, огнестойкая потолочная система Underwriters ’Laboratories (UL) не только обеспечивает такое разделение, но и создает известный заданный период огнестойкости.

    Однако даже обычный акустический потолок может обеспечить ограниченную степень огнестойкости. Это связано с тем, что большинство пожаров начинаются с небольшого количества пожаров, и их можно быстро контролировать с помощью спринклерной системы. Таким образом, обычный потолок может оставаться неповрежденным и обеспечивать сопротивление движению дыма, дымовых газов и распространению пламени в пространство наверху.

    Недавнее исследование, проведенное Hughes Associates из Балтимора, Мэриленд, касательно детектора дыма и времени активации спринклера, демонстрирует разницу в высоте потолка.Инженерная и консалтинговая фирма по противопожарной защите обнаружила, что в помещениях зданий, где нет подвесного потолка, высота помещения была больше, и, таким образом, размер пожара мог быть больше во время срабатывания детектора дыма или спринклерной системы. .

    Кроме того, спринклеры обычно предназначены для установки под сплошным потолком без препятствий, подобных тем, которые создаются воздуховодами в открытых пленумах. Таким образом, спринклеры, установленные в сплошной потолок, повышают шансы на надежную работу.

    Акустическая среда. На протяжении многих лет исследования, измеряющие удовлетворенность сотрудников своим рабочим местом, определили шум как причину неудовлетворенности. Открытые конструкции вентиляционной камеры, на которых видны служебные элементы здания, могут вызвать акустические проблемы, поскольку звук, отражающийся от верхней палубы, может привести к чрезмерной реверберации.

    Любое большое пространство такого типа обычно требует некоторого звукопоглощения для управления общим уровнем шума. Кроме того, если открытая палуба меньше 15 футов в высоту, отражения между стойками открытой планировки могут отвлекать пассажиров.

    Многие проблемы шума, связанные с незащищенными конструкциями конструкций, можно решить с помощью акустических навесов и облаков — двух типов подвесных потолков. В таблице 4 указана разница во времени реверберации и общий уровень звука, который навесы и облака могут издавать в открытом пространстве конструкции. (Время реверберации — это время, необходимое для того, чтобы громкие отраженные звуки, такие как хлопок в ладоши, перестали слышаться.) Результаты для непрерывного потолка или потолка «от стены до стены» также включены для сравнения.

    Планируя стратегию потолка, менеджеры предприятия должны учитывать факторы производительности, чтобы выбрать наиболее подходящий дизайн для своего помещения.

    Тейлор — старший аналитик отдела маркетинговых исследований компании Armstrong Ceiling Systems в Ланкастере, штат Пенсильвания. С ним можно связаться по адресу [электронная почта защищена].

    Был ли у вас опыт работы с подвесными потолками и открытыми пленумами? Поделитесь своими мыслями, отправив электронное письмо на [адрес электронной почты защищен].

    Электрооборудование и электропроводка пленумов и подвесных потолков

    Время чтения: 8 минут

    Подход к этому вопросу кажется непоследовательным у многих пользователей Канадского электротехнического кодекса , часть I ( CE Code ), включая проектировщиков электротехники, подрядчиков по электрике и регуляторов электробезопасности.Термины «подвесной потолок» и «пленум» широко используются в Кодексе СЕ, но эти два термина не идентичны.

    Во многих случаях термин «подвесной потолок», используемый для проводки и для встраиваемых светильников, не обязательно означает камеру статического давления. Следует отметить, что требования Национального строительного кодекса Канады (NBC) в отношении методов электропроводки и оборудования в пленумах весьма ограничительны. Следует также отметить, что, хотя «подвесной потолок» не определен ни в Кодексе CE, ни в NBC, термин «пленум» определен в обоих кодексах.

    NBC определяет пленум следующим образом:

    Нагнетательная камера означает камеру, являющуюся частью системы воздуховодов.

    Кодекс CE определяет пленум следующим образом:

    Нагнетательная камера — камера, связанная с устройством для обработки воздуха, для распределения обработанного воздуха из устройства (нагнетательная камера) в каналы подачи или для приема воздуха, который будет обрабатываться устройством (нагнетательная камера возврата).

    Хотя эти определения в Кодексе CE и в NBC немного различаются, наиболее важным фактом является то, что оба этих определения заявляют, что пленум — это камера, которая представляет собой часть системы воздуховодов, предназначенных для переноса окружающего воздуха.Это означает, что если такая система воздуховодов обслуживает более одной площади пола, она может переносить дым с загрязненной площади пола (т.е. области, пораженной огнем или дымом) на другую площадь пола, где в противном случае дыма не существовало бы. Следовательно, требования к электрическому оборудованию и методам проводки в камере статического давления должны гарантировать, что распространение дыма от электрического оборудования и проводки в камере имеет особые ограничения. Это также означает, что если подвесной потолок не используется в качестве камеры статического давления, вышеуказанные ограничительные требования к электрическому оборудованию и способам подключения не будут применяться к установкам в подвесном потолке.

    Статья 3.6.4.3. NBC определяет следующие свойства материалов, находящихся в пленуме:
    3.6.4.3. Требования к пленуму
    1) Скрытое пространство, используемое как пленум в сборке пола или в сборке крыши, не обязательно должно соответствовать предложению 3.1.5.18. (1) и статье 3.6.5.1., При условии
    а) все материалы внутри скрытого пространство имеет класс распространения пламени не более 25 и класс дымности не более 50, за исключением
    i) трубок для пневматического управления,
    ii) волоконно-оптических кабелей и электрических проводов и кабелей с горючей изоляцией, кожухами или оболочками, которые используются для передачи голоса, звука или данных и соответствуют предложениям 3.1.4.3. (2) и 3.1.5.21. (2),
    iii) полностью закрытые неметаллические дорожки качения с рейтингом FT6 при испытании в соответствии с пунктом 3.1.5.23. (1) (a) в требуемых зданиях должна быть негорючей конструкции, и
    iv) полностью закрытые неметаллические кабельные каналы с рейтингом FT4 при испытании в соответствии с пунктом 3.1.5.23. (1) (a) в зданиях, допускающих использование горючей конструкции, и
    б) опоры потолочной мембраны из негорючего материала с температурой плавления не ниже 760 ° C.
    2) Если скрытое пространство, указанное в предложении (1), используется в качестве камеры для вытяжного воздуха и включает потолочную мембрану, которая является частью требуемого класса огнестойкости сборки, каждое отверстие через мембрану должно быть защищено противопожарный клапан, который
    a) останавливает поток воздуха в скрытое пространство в случае пожара,
    b) поддерживается таким образом, чтобы поддерживать целостность потолочной мембраны в течение времени, необходимого для обеспечения требуемый рейтинг огнестойкости,
    c) соответствует CAN / ULC-S112.2, «Испытание на огнестойкость потолочных противопожарных заслонок» и
    d) активируется при температуре примерно на 30 ° C выше нормальной максимальной температуры, которая возникает в камере возвратного воздуха, вне зависимости от того, работает ли система воздуховодов или отключена »

    Хотя рейтинг FT проводников в пленумах будет обсуждаться немного позже, интересно отметить, что в сочетании со стандартом ULC CAN / ULC-S2577-13-AM2 Стандарт для подвесных потолочных систем низкого напряжения и оборудования, перечисленных в Приложении A Кодекса CE, новый подраздел 12-2300 правил серии (12-2300 — 12-2320) был введен в издание CE Code 2018, и этот подраздел посвящен системам распределения электроэнергии с подвесным потолком сверхнизкого напряжения. .Правило 12-2306 определяет условия, при которых такая система может быть установлена ​​в подвесном потолке, когда подвесной потолок используется в качестве статического пространства.

    Широкий спектр правил Кодекса CE предлагает очень специфические требования к электрическому оборудованию и проводке в подвесных потолках и пленумах, а также Правила 12-010, 16-220, 54-406, 56-210, 60-314, 60-402. и в таблице 19 представлены некоторые из таких примеров.

    Сейчас подходящее время для обсуждения требований Кодекса CE к классу FT проводников, размещаемых в пленумах.

    Правила 2-130 и 2-132 Кодекса CE требуют маркировки FT для горючей изоляции и оболочки проводов и кабелей, а также для неметаллических кабельных каналов следующим образом:

    2-130 Требования к распространению пламени для электропроводки и кабелей

    Изолированные жилы и кабели, проложенные в зданиях, должны соответствовать требованиям к распространению пламени Национального строительного кодекса Канады или местного строительного законодательства.

    2-132 Требования к распространению пламени для полностью закрытых неметаллических кабельных каналов
    Полностью закрытые неметаллические кабельные каналы, установленные в зданиях, должны соответствовать требованиям к распространению пламени Национальных строительных норм Канады.

    Приложение B Примечания к этим двум Правилам содержат следующие разъяснения этих требований NBC к классу защиты от радиопомех изолированных проводов и кабелей, расположенных в камерах без кабельных каналов, и для неметаллических каналов в камерах, а именно:

    Приложение B Примечание к Правилу 2-130
    Требования к распространению пламени для изолированных проводов и кабелей в зданиях изложены в Национальном строительном кодексе Канады следующим образом:
    a) …………… ..;
    б) …………… ..; и
    c) водонепроницаемые помещения в зданиях — Статья 3.6.4.3.
    Маркировка проводов и кабелей, отвечающих требованиям по распространению пламени Национального строительного кодекса Канады (без дополнительной противопожарной защиты):
    a) …………… ..;
    б) …………… ..; и
    c) FT6 ‡ — изолированные жилы и кабели, пригодные для прокладки в
    i) зданиях негорючей и горючей конструкции; и
    ii) пространства между потолком и полом или потолком и крышей, которые могут быть использованы в качестве камеры в зданиях из горючей или негорючей конструкции.
    * ………………;
    † ………………;
    ‡ Кабели связи и оптоволоконные кабели с маркировкой CMP, OFNP и OFCP соответствуют стандартным критериям FT6.
    Изолированные жилы и кабели с горючей изоляцией, оболочками или оболочками, которые не соответствуют вышеуказанным классификациям, но находятся в
    a) полностью закрытые негорючие кабельные каналы;
    б) …………… .;
    c) …………… .;
    г) ……………. ;; или
    e) полностью закрытые неметаллические дорожки качения, соответствующие Правилу 2-132.
    могут считаться соответствующими требованиям Национального строительного кодекса Канады в отношении распространения пламени.

    Целью данного правила является ограничение распространения пламени и дыма от кабелей в помещениях статического давления до значений, указанных в статье 3.6.4.3 (1) (а) Национального строительного кодекса Канады. Следует проконсультироваться с властями, обеспечивающими соблюдение положений Национального строительного кодекса Канады и Национального противопожарного кодекса Канады в каждой юрисдикции, чтобы определить допустимый объем кабелей в пленумах с целью соответствия Национальному строительному кодексу Канады и Национальному пожарному кодексу. Кодекс требований Канады.

    Приложение B Примечание к правилу 2-132
    Требования к распространению пламени для полностью закрытых неметаллических каналов кабельного телевидения можно найти в статье 3.1.5.23 Национального строительного кодекса Канады. Национальный строительный кодекс Канады разрешает использование полностью закрытых неметаллических кабельных каналов для изолированных проводов и кабелей в зданиях, которые должны быть негорючими, при условии, что полностью закрытые неметаллические кабельные каналы не превышают наружный диаметр 175 мм. или эквивалентной площади поперечного сечения и соответствуют требованиям испытания вертикальным пламенем, указанным в разделе 6.16 CSA C22.2 № 211.0.

    Национальный строительный кодекс Канады также разрешает использование полностью закрытых неметаллических желобов в пленумах зданий. Если полностью закрытый неметаллический кабельный канал установлен в камере статического давления в здании, которому разрешено иметь горючую конструкцию, он должен удовлетворять, как минимум, требованиям класса FT4. Если полностью закрытый неметаллический кабельный канал установлен в камере статического давления здания, конструкция которого должна быть негорючей, такая кабельный канал должен соответствовать требованиям класса FT6.

    Сейчас самое подходящее время, чтобы увидеть, где в NBC существуют упомянутые выше положения для соответствующей маркировки FT горючих оболочек проводов и кабелей, расположенных в камерах зданий, имеющих горючую конструкцию, или установленных в камерах зданий, которые должны быть негорючими. -горючие конструкции, а также для соответствующей маркировки FT неметаллических желобов, установленных в герметичных камерах зданий, которым разрешено быть горючей конструкции, или установленных в герметичных камерах зданий, которые должны быть негорючими.

    Эти требования заключаются в следующем:
    1. Для горючих оболочек проводов и кабелей, установленных в камерах зданий, разрешенных к использованию горючей конструкции:
    3.1.4.3. (2) За исключением случаев, разрешенных в предложениях (3) и (4 ), волоконно-оптические кабели, электрические провода и кабели с горючей изоляцией, кожухами или оболочками, которые используются для передачи голоса, звука или данных и устанавливаются в пленуме в здании, которому разрешено иметь горючую конструкцию, должны проявлять следующие характеристики, когда протестирован в соответствии с CAN / ULC-S102.4, «Испытание на огнестойкость и дымообразование электропроводки, кабелей и неметаллических дорожек качения» (рейтинг FT6).

    2. Для горючих оболочек проводов и кабелей, установленных в камерах зданий, которые должны быть негорючими:
    3.1.5.21. (2) За исключением разрешенных в предложениях (3) и (4), волоконно-оптические кабели и электрические провода и кабели с горючей изоляцией, оболочки или оболочки, которые используются для передачи голоса, звука или данных и не расположены в полностью закрытых негорючих кабельных каналах, разрешается устанавливать в камере статического давления в здании, которое должно быть негорючим. горючая конструкция при условии, что провода и кабели имеют горизонтальное расстояние пламени не более 1.5 м, средняя оптическая плотность дыма не более 0,15 и пиковая оптическая плотность дыма не более 0,5 при испытании в соответствии с CAN / ULC-S102.4, «Испытание на пожарные и дымовые характеристики электропроводки, кабелей. и неметаллические дорожки качения »(рейтинг FT6).

    3. Для неметаллических желобов, устанавливаемых в пленумах зданий, допускаемых к использованию горючей конструкции:
    3.1.4.4. Неметаллические дорожки качения
    1) Полностью закрытые неметаллические дорожки качения, используемые в камере статического давления в здании, которое может быть горючей конструкции, должны соответствовать требованиям раздела 3.1.5.23. (1) (а).
    «3.1.5.23. (1) (a) если провода и кабели в дорожках качения соответствуют или превышают требования пункта 3.1.5.21. (1) (a), неметаллические дорожки качения соответствуют требованиям по крайней мере для Рейтинг FT4.

    4. Для неметаллических желобов, установленных в камере статического давления в зданиях, которые должны быть негорючими:
    3.1.5.23. (2) Полностью закрытые неметаллические кабельные каналы, используемые в камере статического давления в здании, должны быть негорючими. конструкция должна обеспечивать горизонтальное расстояние пламени не более 1.5 м, средняя оптическая плотность дыма не более 0,15 и пиковая оптическая плотность дыма не более 0,5 при испытании в соответствии с CAN / ULC-S102.4, «Испытание на пожарные и дымовые характеристики электропроводки, кабелей. и неметаллические дорожки качения »(рейтинг FT6).

    Надеюсь, что представленный выше краткий обзор соответствующих положений Кодекса CE и NBC поможет прояснить предмет этой статьи.

    Следует отметить, что Приложение G Кодекса CE дает перекрестную ссылку между соответствующими положениями Кодекса CE и NBC.Введение в Приложение G и применение Приложения G предоставляют следующую информацию пользователям Кодекса CE:

    Приложение G — Электроустановки систем противопожарной защиты
    Примечание. Данное Приложение является информативной (необязательной) частью настоящего Стандарта.
    G1 Введение
    G1.1
    В этом приложении перечислены требования, относящиеся к электроустановкам, которые не регулируются Правилами Канадского электрического кодекса, часть I, но требуются Национальным строительным кодексом Канады.

    G1.2
    Ссылки, перечисленные в этом Приложении, относятся к электроустановкам, которые являются частью требований противопожарной защиты, содержащихся в Национальном строительном кодексе Канады.
    G2 Application
    G2.1
    Назначение этого приложения — информировать пользователей Канадского электрического кодекса, часть I, о требованиях к характеристикам электрически подключенного противопожарного оборудования, которые требуются Национальным строительным кодексом Канады.
    G2.2
    Особые требования к противопожарной защите, такие как использование теплоизоляции, распространение огня, требования к распространению пламени для электропроводки и кабелей, требования к распространению пламени для горючих кабельных каналов и строительство хранилищ электрического оборудования, охватываются настоящим Кодексом (e .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
