Словосочетание «потолки Армстронг» уже стало нарицательным. Под ним сегодня подразумевают любые подвесные конструкции, где используются минераловатные плиты. И это ошибка, ведь Армстронг – это оригинальная потолочная конструкция, не имеющая аналогов в мире. Кстати, сегодня производители предлагают вместо стандартных плит стеклянный вариант (с картинками и без), как это показано на фото.

И все же минераловатные плиты – это популярный и, главное, доступный материал. Отметим, что несмотря на схожесть, вариаций подвесных потолков немало.

Виды потолков Армстронг

Что сегодня предлагают производители?

1. Самый востребованный вид – потолки эконом-класса. Низкая цена и высокое качество, вот,что определяет характеристики данного типа. такой потолок показан на фото ниже.

2. Функциональный класс, куда входит модель «Прима». Ее характеристики позволяют использовать данный потолок в помещениях, где влажность доходит до 95%.
3. Модель «Ультима» – это звукозащитные плиты.
4. Гигиенический вид. Плиты обрабатываются специальным раствором, который противостоит появлению и размножению бактерий. Такой потолок не боится даже пара, на нем не скапливается жир.
5. Потолки дизайнерского типа. Во всем модельном ряду это самые оригинальные плиты, которые делать потолок интересным и привлекающим внимание.

Плюсы и минусы

Положительных характеристик у потолочной конструкции Армстронг много, хотя есть и недостатки. Начнем с плюсов:

• Быстрая сборка и демонтаж. За этим потолком легко ухаживать.
• Есть возможность спрятать под ним коммуникации.
• Легко снять плиту и установить на ее место другую.
• Панели допускается перекрашивать.
• Минераловолокнистые плиты – это экологически чистый материал.
• На место плиты устанавливают растровый осветительный прибор или вентиляционную решетку, что практически не изменяет дизайн конструкции.
• Подвесной потолок скрывает дефекты базовой потолочной конструкции.

Теперь о недостатках.

• Перепады влажности и температуры плохо действуют на минераловаттные панели. Они теряют цвет и прочностные характеристики.
• К тому же плиты не любят механического воздействия, это хрупкий материал. Иногда выстрел пробки из бутылки шампанского может повредить потолок.

Совет! Будьте готовы ко всему, поэтому держите про запас несколько панелей. Тем более их легко заменить своими руками.

• Даже влагостойкий тип не сдержит льющуюся воду. Поэтому протечка сверху – это катастрофа для потолка.

Конструктивные особенности панелей

Производители добились легкости и доступности монтажа потолков Армстронг. Поэтому они предлагают три вида подвесных направляющих, на которые укладываются плиты, и три вида панелей, которые отличаются друг от друга кромками.

Первый вариант носит название Microlook. Неглубокой кромкой плиту укладывают на несущий профиль с шириною полки в 1,5 см. Второй вариант – Tegular, у которого большая кромка. Эту плиту монтируют на профиль с полкой в 2,4 см. И третий вариант – универсальный Board, вообще без кромки. Его устанавливают на любых направляющих профилях.

Сами же панели выпускаются стандартных размеров:

• Длина или 60, или 120 см.
• Ширина только 60 см.
• Толщина варьируется в диапазоне от 0,8 до 2,5 см. Чем толще плита, тем она надежнее, но дороже. Правда, шумозащитные качества тоже повышаются, что немаловажно для городских квартир и офисов.
• От толщины зависит и вес, данный показатель варьируется от 2,7 до 8 кг. Это из расчета на один квадратный метр, а не самой плиты.

Есть два варианта этой потолочной подвесной системы: сплошной и модульный. Разница лишь в том, что в первом случае каркас снизу не виден, во втором, наоборот, он остается на виду.

Видео:

Подвесной потолок армстронг, виды, монтаж

Недостаточное качество ремонтных работ и ряд других причин может привести к тому, что потолок жилища будет не до конца ровным. Это очень частая проблема, из-за которой нарушается внешний вид помещения. А последующее выравнивание является довольно трудной задачей. В таких ситуациях поможет подвесной потолок Армстронг. Он устанавливается под основным, скрывая его дефекты.

• Назначение и преимущества подвесного потолка

• Недостатки

• Устройство подвесного потолка Армстронг

• Крепление

• Установка подвесных систем

• Встраиваемые элементы

• Варианты размещения

• Фотогалерея – подвесной потолок армстронг

• Видео

Компания Армстронг давно зарекомендовала себя на рынке в качестве производителя потолочных систем. Они ориентированы как на бытовые, так и на дизайнерские решения. Чаще всего для производства потолочных плит компания Армстронг использует минеральное волокно. Этот материал полностью безвреден для организма человека. По этой причине его можно использовать в жилых помещениях и на производстве. Продукция компании отличается европейским качеством при довольно низкой цене.

Подвесной потолок армстронг

Еще выпускаются плиты из жестких материалов. Бывают металлические, стеклянные, с зеркальной поверхностью или рисунком. В зависимости от вариации различается и процесс монтажа потолочных плит.

к оглавлению ↑

Назначение и преимущества подвесного потолка

Главной функцией подвесного потолка Армстронг является сокрытие под ним различного рода дефектов и неровностей. Помимо этого они являются хорошим украшением. Панели обладают красивым внешним видом и дизайном, поэтому удачно встроятся в интерьер помещения. Богатство расцветок, возможность встраивания в них элементов освещения — все это преимущества использования подвесных систем в качестве украшения.

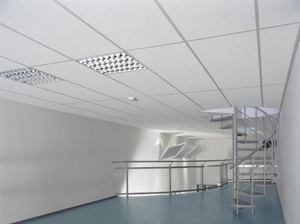

Подвесной потолок армстронг в встроенным освещением

А из-за специфики установки за потолочными плитами можно спрятать средства коммуникации. Это является довольно удачным решением, поскольку не придется маскировать проводку в плинтусах или в стенах.

Еще стоит упомянуть свойства потолочных панелей. Они являются отличным способом звукоизоляции. Их установка спасет от шумных соседей с верхних этажей.

к оглавлению ↑

Недостатки

Но и недостатки у подвесных систем также имеются, которые стоит брать в расчет. Главным из них является сложность монтажа. Для него требуется тщательная подготовка и наличие всего необходимого инструмента. Еще можно выделить тот факт, что подвесной потолок Армстронг выпускается в виде панелей. По этой причине при помощи него трудно осуществить непрямую конфигурацию верха помещения.

Устройство подвесного потолка Армстронг

Подвесной потолок создается из многосоставного каркаса, на который и устанавливаются сами плиты. Данная конструкция является очень надежной и прослужит длительный срок.

Каркас создается из множества металлических профилей, продольных и поперечных. К потолку он присоединяется при помощи крепежного узла и подвеса, который состоит из крючка и штанги.

Устройство подвесного потолка Армстронг

Наиболее массивные и крепкие элементы металлического профиля стоят по бокам конструкции, образуя прямоугольник. Остальные же балки размещаются на нем в соответствии с будущим количеством плит. В его состав входит несущий профиль 3700 мм, периментальный 3000 мм (требуется если нужно установить подрезанные плиты), продольный 1200 мм и поперечный 600 мм. В итоге это все образует каркас для подвесной системы.

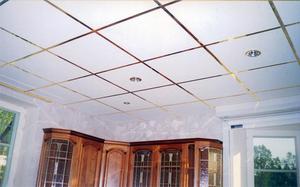

Монтаж подвесного потолка армстронг

Панели подвесного потолка Армстронг чаще всего производятся квадратные, с размерами 600х600 мм. Не всегда на весь потолок может уместиться исключительно равные плиты. По этой причине их можно подрезать, не нарушая общую надежность.

Плиты из минерального волокна делятся при помощи монтажного ножа или его аналогов. Резать их достаточно легко. С жесткими материалами дела обстоят труднее. Например, чтобы разрезать потолочную плиту из стекла понадобится инструмент с алмазным основанием.

При необходимости плиты подвесного потолка можно подрезать

Само устройство подвесной системы Армстронг предельно простое. А ее главным преимуществом принято считать возможность установки на потолок с дефектами. Различные неровности, сколы, обветшалая краска — все это не помеха подвесной системы. Ведь ее панели устанавливаются не напрямую к потолку, а крепятся к заранее вмонтированному каркасу. А благодаря своей надежности конструкция прослужит достаточно много лет.

к оглавлению ↑

Крепление

Подвесная система встраивается при помощи подвески. Для этого предназначена система из множества крепежных узлов, которые расположены в базовом потолке, а также крючков на самой конструкции. Можно регулировать длину подвески. Благодаря этому получится изменить итоговую высоту подвесного потолка Армстронг.

Элементы подвески крепятся к несущим металлопрофилям каркаса. Шаг их установки, согласно стандартам, составляет 1,2 метра. Есть еще одно условие: узлы подвески не должны находится от стен дальше чем на 45 см. Но оно не всегда осуществимо. По этой причине возможно расположение узлов подвески по длине помещения по принципу шахматных фигур. В итоге они будут при установке сдвигаться туда и обратно.

Крепление подвесного потолка Армстронг

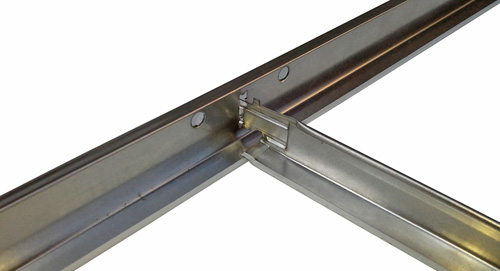

В некоторых местах на продольном и поперечном профиле предусмотрено расположение дополнительных крепежных узлов. Они используются для поддержания сосредоточенных грузов.

к оглавлению ↑

Установка подвесных систем

Весь процесс установки можно разделить на четыре главных части: предварительный расчет, подготовка помещения, монтаж каркаса и сама сборка потолочной системы. Со всем вполне возможно справиться самостоятельно, не прибегая к помощи специалистов. Но весь процесс размещения подвесного потолка Армстронг займет определенное количество времени и потребует множества специальных инструментов, а также навыков.

Расчет

Одним из первых предварительных действий является расчет подвесного потолка Армстронг. При этом очень важна точность измерения. Небольшие отклонения в большую сторону не критичны, материал можно всегда подрезать. Однако если расчетные размеры получатся меньше реальных, то объема плит не хватит чтобы занять все пространство потолка. В таком случае установка подвесной системы потеряет какой-либо смысл.

Измерения нужно проводить в самих стыках стенах. В итоге должны получиться показатели длины и ширины. Дальше уже идут расчеты. Нужно вычислить необходимое число плит, при учете их размеров и формы. Например, комната имеет размеры 3х4 м. По ширине потребуется пять плит (5х0.6 м), а по длине — шесть целых и одна подрезанная (6х0.6+0.4 м). Дальше остается выяснить их общее количество. Для потолка с длиной 4 метра, а шириной 3 потребуется 35 целых плит, 5 из которых придется подрезать на 20 см.

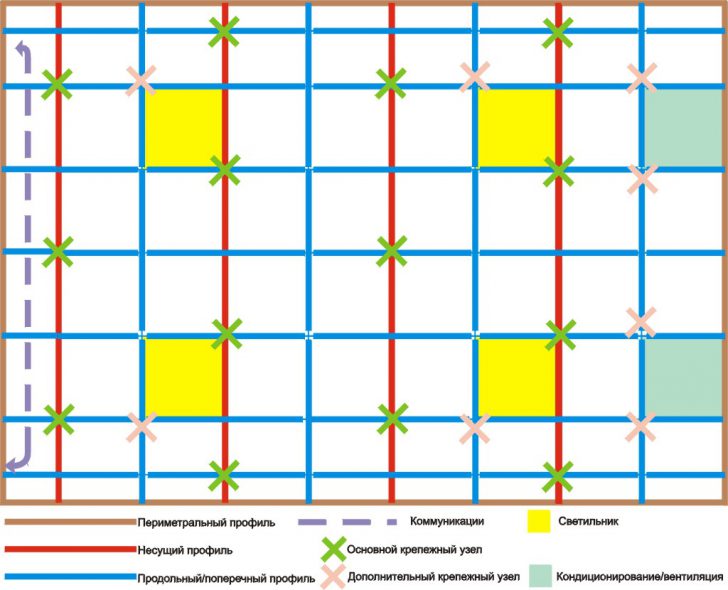

Расчет подвесного потолка Армстронг

Вместе с количеством подвесных панелей следует просчитать размеры каркаса для их установки. В нем должно находится столько же ячеек металлопрофиля, сколько и расчетное число плит. Для комнат с соотношением сторон 3х4 потребуется на квадратный метр потолка: 80 см несущего и поперечного профиля, 160 см продольного и 50 см периментального, а также 0,6 единиц подвеса. При несостыковках в размерах следует брать в расчет большие чем нужно цифры.

Подготовка инструментов и помещения

После того как все расчеты проведены, а потолочные плиты и материалы для каркаса были заказаны можно приступать ко второй стадии. Теперь нужно подготовить все необходимые инструменты и вычистить помещение. Комната, в которой будет установлена подвесная система Армстронг, должна быть свободной. Из нее необходимо вынести всю мебель и остальные вещи, которые будут мешать монтажу. Ведь при сборке каркас займет большую часть пола.

Список необходимых инструментов:

• Перфоратор. Он будет использоваться с целью проделывания отверстий в стенах и в потолке под крепежные узлы. Применим для бетонных или каменных стен. Если они деревянные, то на замену перфоратору можно использовать дрель или мощный шуруповерт.
• Уровень. Используется для определения угла наклона или ровности поверхности. Оптимальным вариантом будет лазерный уровень, он отличается большей точностью. Но подойдет также и классический вариант, с пузырьком воздуха. Рекомендуется чтобы такой уровень по длине превышал один метр.
• Отвертка под крест. Она потребуется для вкручивания саморезов во время сборки и установки каркаса из металлических профилей.
• Молоток. Он поможет при выравнивании металлопрофилей в каркасе или их закреплении в деревянных стенах.
• Карандаш строительный. При его помощи на стенах и потолке можно будет делать необходимые засечки.
• Рулетка. Применяется для измерения размеров комнаты и во время отрезания плит или металлических профилей
• Пассатижи. На их замену можно взять обычные плоскогубцы.

Инструменты для монтажа подвесного потолка армстронг

В процессе монтажа также будут нужны различные соединительные элементы: саморезы, дюбеля, гвозди и так далее. Еще могут потребоваться дополнительные инструменты. Но выше список из семи самых необходимых.

Монтаж каркаса

После окончания подготовительного этапа можно приступать к непосредственно установке каркаса в потолок. Основное действие должно начинаться с монтажа периметра. Для отметки его высоты, согласно стандартам строительства, рекомендуется использовать лазерный или классический уровень. При этом его длина должна превышать метр. Но разметку уровнем можно заменить нестандартным способом. Высоту периметра возможно отбить наоборот. То есть сначала обозначить уровень пола, нанести в углах отметки вертикальных размеров. А после отбить контур намеленным шнуром. Но для такого метода потребуется три человека, однако он значительно быстрее.

Разметка для установки потолка армстронг

Следующим шагом будет обрезание периментального профиля до необходимых размеров. После его можно начинать крепить к стенам. Саморезы при этом закручиваются в заранее установленные дюбеля. Такой метод подходит для бетонных и кирпичных стен. Если подвесной потолок не планируется особенно тяжелым, без множества сосредоточенных грузов, то в деревянные его можно закрепить при помощи гвоздей. Это будет быстрее, однако вся конструкция становится трудноразборной.

Узлы подвески каркаса потолка

После того как на потолке нанесены необходимые отметки вместе с перфорацией отверстий, можно приступать к подготовке несущего профиля 3700 мм. Его необходимо подрезать до необходимого размера, полученного на этапе расчетов. Далее на полу его следует объединить в планки нужной длины. А после уложить конструкцию в периметр.

Монтаж несущих реек

Когда эти действия закончены можно переходить к следующему этапу. Теперь несущие профили следует выдвинуть по их длине и разместить на них необходимое количество подвесных элементов. Шаг установки составляет 1,2 метра. Для большей надежности каждый несущий металлопрофиль при помощи сильно натянутого шнура или веревки выровнять по провисанию.

Установка поперечных реек

Завершающим этапом установки каркаса потолка Армстронг является монтаж продольных и поперечных профилей. Но предварительно нужно обрезать элементы в необходимый размер. Существует две схемы установки: параллельная и крестовая. Первая проще в исполнении, но менее надежна. Вторую же разместить в каркасе будет более трудной задачей. Но крестовая схема монтажа продольных и поперечных профилей обеспечивает большую надежность. По этой причине ее применяют для мест с дополнительной нагрузкой, с утеплителем или там, где проходят коммуникации. По расходу материалов параллельная и крестовая схемы практически идентичные.

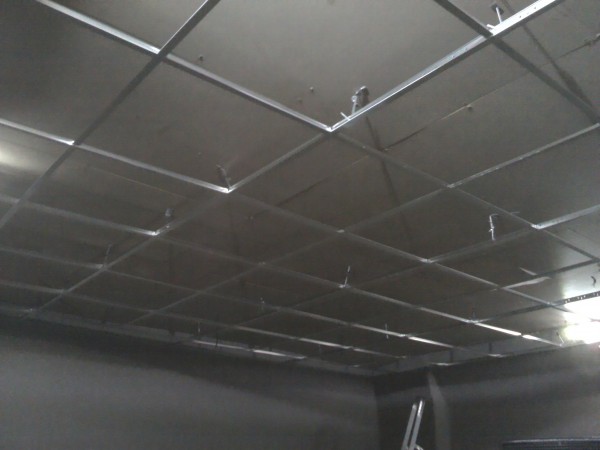

Готовый каркас подвесного потолка Армстронг

Все этапы монтажа следует проводить максимально грамотно и качественно. Ошибки в процессе могут привести к ненадежности подвесной системы и скорому выходу ее из строя. В некоторых ситуациях каркас может стать опасным для людей, которые находятся в комнате. Ведь если он упадет, то возможны травмы.

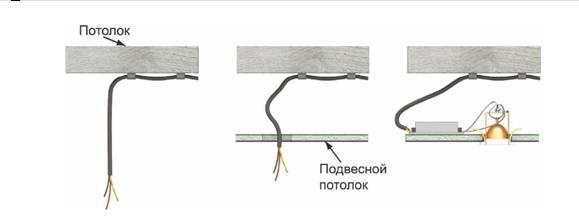

После монтажа остается подвести проводку и различные коммуникации где надо. Систему расположения стоит продумать заранее. Она будет зависеть от количества сосредоточенных грузов и встраиваемых элементов.

Монтаж светильников

Сборка

После этих действий каркас надежно закреплен в базовом потолке. Теперь можно переходить к завершающему этапу — конечной сборке потолка. В первую очередь нужно подрезать панели. А уже после их размещать.

Панели или сосредоточенные блоки следует под углом завести за каркас, а после установить в профильную ячейку. Теперь они будут держаться надежно.

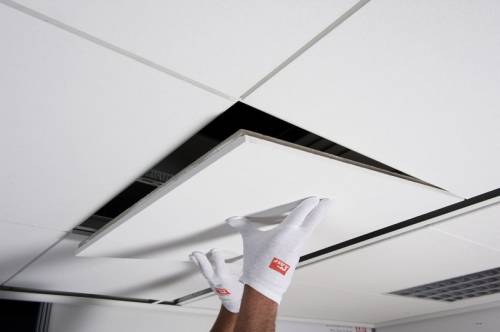

Установка панелей потолка армстронг

Начинать следует с размещения в ячейках каркаса сосредоточенных блоков, а также подсоединения к ним средств коммуникации. После их размещения можно переходить к светильникам. Они тоже должны быть подключены к электропроводке. Последними элементами станут сами потолочные панели.

Если плита встала каким-либо образом криво, например, наискось, то ее следует выровнять. Очень важно не давить на нее сверху, а именно снизу подталкивать в нижних углах. Таким образом получится расставить плиты по ячейкам каркаса максимально ровно. Благодаря этому подвесной потолок будет смотреться эстетически красиво.

Слова известного прораба:

Всю установку подвесного потолка, от замеров и до сборки, возможно совершить самостоятельно. При правильном подходе не потребуется помощь мастеров. В этом деле важна тщательность. Ошибки в расчетах могут привести к тому, что материалов панелей или металлического профиля вместе с креплениями не хватит. А некачественная установка и сборка отрицательно повлияет на срок службы. Однако полное следование инструкциям и стандартам строительство позволит установить подвесной потолок максимально грамотно.

к оглавлению ↑

Встраиваемые элементы

Структура каркаса подвесной системы Армстронг такова, что в нее возможно установить не только потолочные плиты. Различное оборудование для системы выполняется в квадратной форме, при габаритах 600х600 мм.

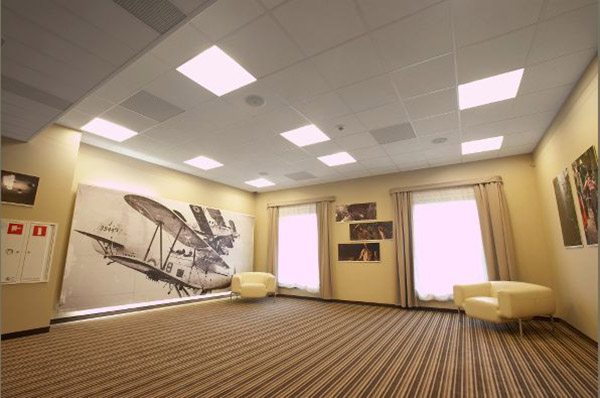

Наиболее популярными из встраиваемых в потолок элементов являются светильники. Растровые представляют собой обрешеченные панели, внутри которых находится несколько ламп. Еще выпускаются плафонные вариации светильников. Они имеют более стандартный вид. Такая модель состоит из панели с патроном, а защищает его плафон.

Установка светильника в потолок армстронг

Для подвесного потолка кухни будет актуальна встраиваемая вентиляционная панель. Преимуществом ее размещения будет тот факт, что все коммуникацию и систему отвода можно скрыть за панелями. Также существуют блоки кондиционирования для потолочных систем. Помимо представленных выше вариаций оборудования существует множество других.

Вентиляционная панель для потолка Армстронг

Все встраиваемые элементы оказывают дополнительную нагрузку на подвесной потолок Армстронг. По этой причине не рекомендуется их устанавливать к деревянным стенам, на которые каркас закреплен гвоздями. Для большей устойчивости подвесной системы с оборудованием используют дополнительные крепления. На остальных металлических профилях размещают подвеску, которая после крепится в заготовленные узлы на потолке.

к оглавлению ↑

Варианты размещения

Важной особенностью подвесной системы Армстронг является его блочная система. Не обязательно размещать только ряд панелей из минерального волокна. К нему можно добавить светильники, кондиционеры, вентиляционные решетки и другое оборудование. Это увеличит общую практичность установки подвесной системы.

Вентиляционная решетка для подвесного потолка

А можно и добавить ей внешней красоты и дизайна. Тут уже очень большой простор для улучшения. С обычными панелями в ячейках каркаса можно разместить металлические или зеркальные. Функциональности это потолку не добавит, однако преобразит его внешний вид. Существуют специальные панели, на которых нанесены рисунки. Их делают не только из металла и ПВХ, но и из стекла. Подобные решения по цене выйдут дороже, однако и смотреться будут интереснее.

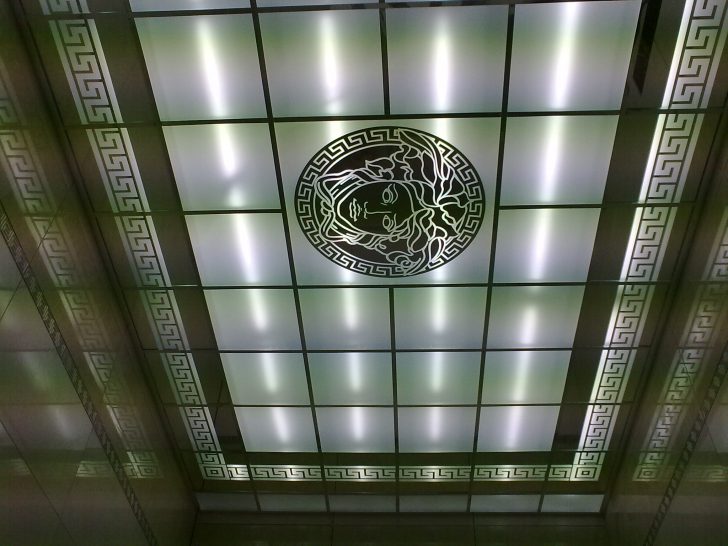

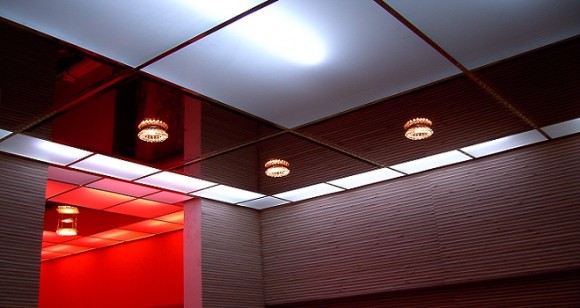

Зеркальные панели в потолке армстронг

При помощи разнообразия вариаций панелей на потолке Армстронг получится составить целый орнамент. А это добавит комнате, в которой он расположен, красок и сделает ее красивее, а также уникальнее. Взгляд на такой потолок будет приятен как хозяевам, так и гостям дома.

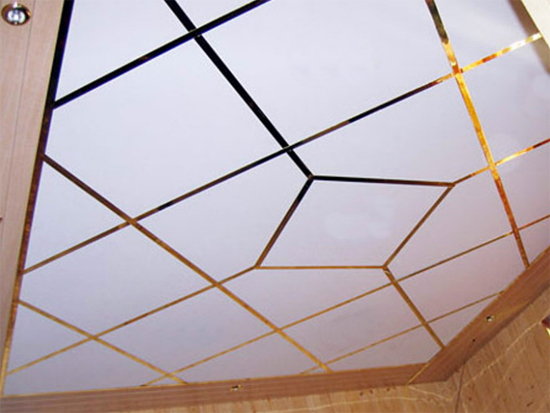

Узор на панелях в потолке армстронг

к оглавлению ↑

Фотогалерея – подвесной потолок армстронг

к оглавлению ↑

Видео

Автор: Михаил Бонд

Подвесной потолок Армстронг: фото идеи, технология монтажа

156 лет назад в американском штате Пенсильвания ирландский иммигрант Томас Армстронг открыл маленькую мастерскую для обработки пробки и небольшой магазин. Преодолевая проблемы и кризисы бизнес успешно расширялся и развивался полтора столетия. Теперь это международная корпорация, которая располагает 42 заводами в 12 странах мира. Декоративный и многофункциональный потолок бренда Армстронг популярен в России благодаря универсальности подвесной конструкции и разнообразию дизайна.

Для этой марки разработан ряд унифицированных дополнительных аксессуаров, налажено их производство, продукция пользуется спросом. Потолки Армстронг состоят из металлического каркаса, закрепляемого по периметру стен, и укладываемых на него плит. Металлические направляющие элементы в собранном виде отображены на рисунке.

Плиты, формирующие поверхность, выпускаются с типовыми размерами 600*600*15 и 600*1200*15 миллиметров. Они устойчивы к возгоранию, что соответствует правилам пожарной безопасности. Для изготовления применяются материалы:

• Волокно минеральное твёрдое и мягкое
• ламинат
• стекловолокно
• шпон
• металл с полимерным напылением
• комбинированные сырьё, для придания изделиям заданных свойств

Подвесные потолки разделяются на «невидимые» и «видимые» в зависимости от внешнего вида образуемой поверхности – сплошной, без зазоров или состоящей из квадратиков и прямоугольников. Эффект монолитной плоскости достигается благодаря использованию специальных креплений, с помощью которых скрываются направляющие элементы каркаса. Различаются они и по фактуре, цветовой гамме, прочности, стоимости. В соответствии с назначением ремонтируемых помещений подбирается серия плит покрытия с подходящими техническими характеристиками:

• дополнительная звукоизоляция обеспечивается сочетанием звукопоглощающих и звукоизоляционных материалов
• с теплоизоляционными свойствами
• устойчивость к повышенной влажности – для ванных комнат, туалетов, бассейнов
• с усиленной огнезащитой
• противоударное, повышенной прочности
• светоотражающее и зеркальное, позволяет экономить энергоресурсы за счёт использования светильников меньшей мощности
• с антибактериальным покрытием, предотвращающее размножение болезнетворных бактерий и вирусов, – для медицинских учреждений и мест приготовления пищевых продуктов
• улучшающее акустику помещений
• устойчивое к интенсивным чисткам с применением химических моющих средств

Выполнять подвесные потолки в любой конфигурации, многоуровневыми, с фрагментами разных расцветок и форм, включая изогнутые, позволяет универсальность их устройства. Благодаря этим свойствам создаются эксклюзивные варианты дизайнерских решений оформления интерьеров, которые способны удовлетворить самые взыскательные эстетические требования.

Комплектация и расчёт объёмов материалов

Чтобы рассчитать количество требуемых материалов предварительно замеряются длина, ширина помещения и разрабатывается оптимальная схема раскладки потолочных плит. Почти никогда не удаётся смонтировать потолок так, чтобы он состоял из одних только целых элементов; некоторые плиты будет необходимо подрезать. При составлении схемы предусматривается, что с противоположных сторон будут симметрично располагаться плиты равных размеров. Расчётная норма расхода для этого материала составляет 1,05.

 Специалисты советуют количество плит определять поштучно, в соответствии разработанной схемы, плюс дополнительно – 10%.

Небольшой запас материалов требуется для непредвиденных ситуаций в процессе производства работ и дальнейшей эксплуатации. Элемент определённого модельного ряда и серии спустя некоторое время может уже не поступать в продажу.

Панели подвесных потолков, как правило, реализуются вместе с набором необходимых комплектующих деталей и изделий, что позволяет качественно и быстро выполнить монтажные работы. Рассчитать потребность материалов по схеме не составит труда:

• угловой профиль устанавливается по периметру, крепится к стенам через 500 мм

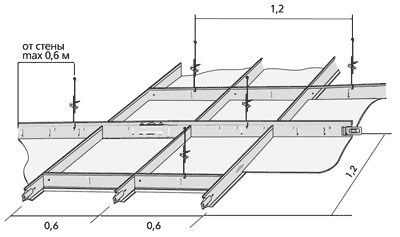

• несущие профили монтируются параллельно стене, шаг – до 1200 мм
• длинные перемычки располагаются под прямым углом к несущему профилю
• короткие перемычки устанавливаются параллельно несущему элементу
• прямые или регулируемые подвесы для несущих профилей крепятся к потолку, шаг – до 1200 мм
• дюбели, саморезы для крепления

Альтернативный вариант – диагональная установки подвесного потолка. В этом случае несущие рейки располагаются под углом 45о к стенам. Значительно возрастает трудоёмкость работ и количество плит, которые будут размечаться для обрезки. Такой вид раскладки выглядит более привлекательно, оригинально.

Технология монтажа и общие правила

Установка конструкций начинается с аккуратной, точной разметки и закрепления взаимно перпендикулярных осей.

Разбивку осей осуществляют в направлениях от середины помещения к стенам. Это позволяет определить размеры плит, которые будут расположены около стен.

Если под потолком не предусмотрена прокладка инженерных коммуникаций, то высота расположения углового элемента не должна быть менее 100 мм; зазор необходим для установки осветительных приборов. Несущие конструкции рассчитаны на определённую величину нагрузки, поэтому все прокладываемые под потолком подводки должны самостоятельно и надёжно закрепляться к плите потолочного перекрытия. Они не должны быть связаны с крепёжными деталями подвесного потолка.

Монтаж каркаса является наиболее сложной частью работы. Вначале по периметру помещения, начиная от углов, устанавливается угловой элемент и надёжно закрепляется дюбелями. Затем к перекрытию крепятся подвесы для несущих конструкций, с помощью которых регулируются горизонтальность положения и высота подвесного потолка.

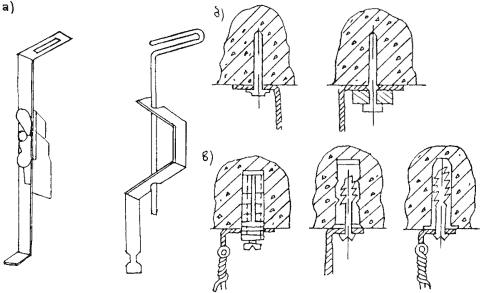

На рисунке изображены: а) виды подвесов – гибкие и жёсткие, б) вариант крепления с помощью пристрелки строительно-монтажным пистолетом, в) способ крепления с использованием распорных деталей. Виды креплений подбираются в зависимости от материала, из которого изготовлены плиты перекрытия.

С закреплением на подвесах монтируются несущий профиль, выполняется его выравнивание, после чего устанавливаются продольные и поперечные рейки длиной 1200 и 600 мм. Фрагмент готового каркаса выглядит таким образом.

Прокладка подводок инженерных систем, электропроводка, монтаж светильников осуществляется одновременно с монтажом конструкций потолка. Потолочные плиты раскладываются по направляющим профилям в последнюю очередь, после надёжного укрепления всех частей каркаса и подключения осветительных приборов.

Важно при работе постоянно контролировать при помощи уровня, строительного угольника и рулетки горизонтальность положения конструкций, межосевое расстояние, правильность прямых углов между направляющими деталями.

При неправильной разметке и перекосах осей панели не подойдут по размерам. Они не впишутся в ячейку, или не будут держаться на полочках надлежащим образом.

При устройстве подвесных потолков учитывается то, что строительными нормами и правилами строго регламентируется высота потолков в жилых и общественных помещениях.

При несоблюдении установленных параметров архитектурно-строительный надзор имеет право признать помещение непригодным для эксплуатации. Длительное нахождение в них вызывает ощущение дискомфорта и оказывает отрицательное влияние на работоспособность и общее самочувствие людей на подсознательном уровне.

Общие правила технологии работ предусматривают ряд технических требований:

• не допускается превышение значения относительного прогиба сборных конструкций 1/250 длины пролёта
• недопустимость дополнительных монтажных нагрузок
• облицованная поверхность должна быть достаточно жёсткой и исключать возможные вибрации панелей, без провесов по стыкам
• величина перепадов высоты плит и монтажных реек допускается в пределах не более 2 мм
• максимальное отклонение плоскости потолка по вертикальному, горизонтальному и диагональному направлениям допустимо не более, чем на 1,5 мм на каждый метр длины
• измерительный контроль предусматривает не менее 5 замеров на каждые 50 метров отделочной поверхности

Достоинства

Подвесные потолки Армстронг скрывают повреждения, неровности или перепады высоты плит потолочного перекрытия. Его конструкция применима для любых помещений, для поверхностей из любых материалов, на проектируемой высоте от потолочного перекрытия, под различными углами наклона, в горизонтальном и вертикальном положениях. Под его поверхностью удобно располагать воздуховоды вентиляционных систем и кондиционирования воздуха, электропроводку, трубопроводы водоснабжения и газоснабжения, системы автоматической пожарной сигнализации и пожаротушения. Обеспечивается удобный и быстрый доступ к коммуникациям при аварийной ситуации.

Выбор доступных потребителю унифицированных аксессуаров, предназначенных для этой конструкции потолков позволяет без затруднений произвести переустройство. Например, чтобы визуально увеличить пространство, взамен старых установить инновационные панели исполнения 3D. Или заменить устаревшего исполнения светильники на энергосберегающие. Достаточно вместо прежней стандартной плиты установить новую, с тем или иным встроенным элементом, и выполнить подключение к соответствующим коммуникациям.

Конструкции долговечны и прочны. Установку можно производить в ранее отремонтированных помещениях, так как дополнительная отделка для них не требуется. Эксплуатационные качества позволяют периодически выполнять влажную уборку с использованием чистящих средств или очистку пылесосом.  В случае затопления из вышерасположенных помещений или с кровли достаточно будет заменить несколько плит, если на них появились пятна или разводы.

42 фото идеи подвесного потолка армстронг:

Подвесной потолок армстронг, способы его установки своими руками, фото

Сегодня строительство развивается семимильными шагами. Предлагается огромное множество видов напольных покрытий, материалов для отделки стен и потолков.

В последнее время потолки армстронг, становятся все популярнее. Ввиду своей относительно невысокой цены, доступности, простоте в уходе и сборке, они широко используются в офисных зданиях, больницах, магазинах и других общественных помещениях.

Подвесной потолок армстронг

Armstrong – английская компания, имеющая представителей в двенадцати странах мира, в их число входит и Россия.

Как многие европейские компании, Armstrong заботится об экологии, поэтому для производства своих материалов использует преимущественно вторично переработанное сырье.

Еще одним плюсом подвесных потолков армстронг является простота сборки, с которой вы можете даже справиться своими руками.

Что такое подвесные потолки армстронг?

Армстронг – потолочная система, состоящая из прочного металлического каркаса, который прикрепляется к поверхности потолка, и плит, которые укладываются на этот самый каркас.

Плиты для потолка армстронг производятся из качественного, абсолютно безвредного для человека материала: метала, дерева, стекла, минераловолокна и пластика. Эти панели могут быть гладкими, перфорированными или тесненными. Часто при установке конструкции армстронг обычные плиты чередуют с вентиляционными решетками и светильниками. Каркас такой конструкции состоит из пяти элементов.

1. Стеновой уголок – примыкает каркас к стенам помещения, устанавливается по периметру стен.
2. На направляющий профиль ложится большая часть нагрузки, он ответственен за ровность и направление отверстий для кассет.
3. Длинная перемычка, соединяет между собой направляющие профиля, создавая ячеистую структуру.
4. Короткая перемычка соединяет между собой длинные, находящиеся рядом, перемычки.
5. Подвес прикрепляется к потолку и служит основой для профиля. Он состоит из спицы петли, спицы крюка, бабочки-пружины, за счет которой можно быстро отрегулировать уровень потолка.

Плюсы подвесной конструкции типа Армстронг

1. Благодаря креплению, имеющему вид двух спиц, снабженных пружинящим механизмом, потолки этого бренда очень прочные, несмотря на свою легкость, и никогда не обвисают.
2. Из-за легко регулируемой высоты конструкций армстронг и возможности монтировать их практически под любым углом ( в пределах разумного, конечно), за кассетами можно спрятать пожарную сигнализацию, проводку и другие системы фото.
3. Потолок армстронг впишется в любой интерьер, за счёт большого разнообразия форм и текстур.
4. Он обладает высокой звукоизоляцией и невысокой ценой.
5. Подходит для помещений с высокой влажностью, детских садов и школ, ввиду влагостойкости и экологичности и негорючести.
6. Модельный ряд этого бренда имеет антибактериальные панели, которые помогут сократить объем посторонних микроэлементов в воздухе.
7. Некоторые модели плит компании армстронг, имеют большую светоотрожаемость.

Расчет подвесного потолка Армстронг

Рассчитать количество материала для подвесной конструкции этого бренда можно наняв мастера, с помощью специальной программы или самостоятельно, что, кстати, не займёт много времени.

Правильный подсчет необходимого материала очень важен, это позволит вам избежать переплаты за излишки.

Первое, что вам можно сделать, измерить длину помещения, где вы будете устанавливать подвесной потолок этого типа. Благодаря этому вы узнаете метраж стенного уголка, который нужно будет приобрести.

Направляющие профили, длина которых 3.6 метра, располагаются на расстояние 1.2 м друг от друга и от стены.

Количество длинных (1.2м) и коротких перемычек одинаково. Длинные перемычки устанавливаются перпендикулярно профилям.

Также нужно подсчитать количество крепежей.

Монтаж подвесной конструкции своими руками

Первое что вам нужно сделать при установке подвесного потолка армстронг – разметку.

Для этого вам нужно решить на каком расстоянии будет находиться подвесной армстронг от плит перекрытия и пометить это расстояние с помощью отбивочного шнура и гидравлического или лазерного уровня.

Затем пометьте места прикрепления каркаса. Найдя центр потолочной плоскости, отложите от него по 600 мм и через эти точки проведите две параллельных линии вдоль и поперек потолка. Это будут центральные направляющие. От каждой из этих линий отмерьте по 1200 мм и снова проведите на отложенном расстоянии параллельные линии, повторяйте процедуру по всей плоскости потолка. Должен получиться цельный рисунок.

Чтобы определить места установки подвесов, начиная от угла стен, на отмеченном ранее расстоянии прикрепления подвесного потолка от плит перекрытия, отмеряем рулеткой 1.2 м и отмечаем. Повторяем это действие пока не разметим весь периметр.

Теперь можно заняться самим монтажом. Для этого с помощью перфоратора или шуруповерта крепим уголок по разметке, сделанной ранее. В углах стыкуем уголки ,подрезав их под углом 45 градусов.

Далее, крепим подвесы. В отмеченных нами местах делаем отверстия, куда вставляем пробку и крепим «бабочку», через петлю спицы.

Следующий шаг — установка направляющих. Профиль надо надеть на крючки подвесов, его концы должны войти в уголок. Если направляющий профиль слишком длинный, обрежьте лишнюю часть, если короткий — нарастите недостающую.

Установим длинные и короткие перемычки. Для этого нужно просто защелкнуть перемычку в прорези направляющих. Сначала устанавливаем длинные, затем короткие перемычки. Каждую перемычку нужно будет закрепить посередине подвесом.

Все. Теперь просто вкладываем, цельные плиты или с врезанными лампочками в получившиеся ячейки.

Ваш замечательный подвесной потолок готов.

Подвесной потолок армстронг, виды, монтаж

Недостаточное качество ремонтных работ и ряд других причин может привести к тому, что потолок жилища будет не до конца ровным. Это очень частая проблема, из-за которой нарушается внешний вид помещения. А последующее выравнивание является довольно трудной задачей. В таких ситуациях поможет подвесной потолок Армстронг. Он устанавливается под основным, скрывая его дефекты.

Компания Армстронг давно зарекомендовала себя на рынке в качестве производителя потолочных систем. Они ориентированы как на бытовые, так и на дизайнерские решения. Чаще всего для производства потолочных плит компания Армстронг использует минеральное волокно. Этот материал полностью безвреден для организма человека. По этой причине его можно использовать в жилых помещениях и на производстве. Продукция компании отличается европейским качеством при довольно низкой цене.

Подвесной потолок армстронг

Еще выпускаются плиты из жестких материалов. Бывают металлические, стеклянные, с зеркальной поверхностью или рисунком. В зависимости от вариации различается и процесс монтажа потолочных плит.

Назначение и преимущества подвесного потолка

Главной функцией подвесного потолка Армстронг является сокрытие под ним различного рода дефектов и неровностей. Помимо этого они являются хорошим украшением. Панели обладают красивым внешним видом и дизайном, поэтому удачно встроятся в интерьер помещения. Богатство расцветок, возможность встраивания в них элементов освещения — все это преимущества использования подвесных систем в качестве украшения.

Подвесной потолок армстронг в встроенным освещением

А из-за специфики установки за потолочными плитами можно спрятать средства коммуникации. Это является довольно удачным решением, поскольку не придется маскировать проводку в плинтусах или в стенах.

Еще стоит упомянуть свойства потолочных панелей. Они являются отличным способом звукоизоляции. Их установка спасет от шумных соседей с верхних этажей.

Недостатки

Но и недостатки у подвесных систем также имеются, которые стоит брать в расчет. Главным из них является сложность монтажа. Для него требуется тщательная подготовка и наличие всего необходимого инструмента. Еще можно выделить тот факт, что подвесной потолок Армстронг выпускается в виде панелей. По этой причине при помощи него трудно осуществить непрямую конфигурацию верха помещения.

Устройство подвесного потолка Армстронг

Подвесной потолок создается из многосоставного каркаса, на который и устанавливаются сами плиты. Данная конструкция является очень надежной и прослужит длительный срок.

Каркас создается из множества металлических профилей, продольных и поперечных. К потолку он присоединяется при помощи крепежного узла и подвеса, который состоит из крючка и штанги.

Устройство подвесного потолка Армстронг

Наиболее массивные и крепкие элементы металлического профиля стоят по бокам конструкции, образуя прямоугольник. Остальные же балки размещаются на нем в соответствии с будущим количеством плит. В его состав входит несущий профиль 3700 мм, периментальный 3000 мм (требуется если нужно установить подрезанные плиты), продольный 1200 мм и поперечный 600 мм. В итоге это все образует каркас для подвесной системы.

Монтаж подвесного потолка армстронг

Панели подвесного потолка Армстронг чаще всего производятся квадратные, с размерами 600х600 мм. Не всегда на весь потолок может уместиться исключительно равные плиты. По этой причине их можно подрезать, не нарушая общую надежность.

Плиты из минерального волокна делятся при помощи монтажного ножа или его аналогов. Резать их достаточно легко. С жесткими материалами дела обстоят труднее. Например, чтобы разрезать потолочную плиту из стекла понадобится инструмент с алмазным основанием.

При необходимости плиты подвесного потолка можно подрезать

Само устройство подвесной системы Армстронг предельно простое. А ее главным преимуществом принято считать возможность установки на потолок с дефектами. Различные неровности, сколы, обветшалая краска — все это не помеха подвесной системы. Ведь ее панели устанавливаются не напрямую к потолку, а крепятся к заранее вмонтированному каркасу. А благодаря своей надежности конструкция прослужит достаточно много лет.

Крепление

Подвесная система встраивается при помощи подвески. Для этого предназначена система из множества крепежных узлов, которые расположены в базовом потолке, а также крючков на самой конструкции. Можно регулировать длину подвески. Благодаря этому получится изменить итоговую высоту подвесного потолка Армстронг.

Элементы подвески крепятся к несущим металлопрофилям каркаса. Шаг их установки, согласно стандартам, составляет 1,2 метра. Есть еще одно условие: узлы подвески не должны находится от стен дальше чем на 45 см. Но оно не всегда осуществимо. По этой причине возможно расположение узлов подвески по длине помещения по принципу шахматных фигур. В итоге они будут при установке сдвигаться туда и обратно.

Крепление подвесного потолка Армстронг

В некоторых местах на продольном и поперечном профиле предусмотрено расположение дополнительных крепежных узлов. Они используются для поддержания сосредоточенных грузов.

Установка подвесных систем

Весь процесс установки можно разделить на четыре главных части: предварительный расчет, подготовка помещения, монтаж каркаса и сама сборка потолочной системы. Со всем вполне возможно справиться самостоятельно, не прибегая к помощи специалистов. Но весь процесс размещения подвесного потолка Армстронг займет определенное количество времени и потребует множества специальных инструментов, а также навыков.

Расчет

Одним из первых предварительных действий является расчет подвесного потолка Армстронг. При этом очень важна точность измерения. Небольшие отклонения в большую сторону не критичны, материал можно всегда подрезать. Однако если расчетные размеры получатся меньше реальных, то объема плит не хватит чтобы занять все пространство потолка. В таком случае установка подвесной системы потеряет какой-либо смысл.

Измерения нужно проводить в самих стыках стенах. В итоге должны получиться показатели длины и ширины. Дальше уже идут расчеты. Нужно вычислить необходимое число плит, при учете их размеров и формы. Например, комната имеет размеры 3х4 м. По ширине потребуется пять плит (5х0.6 м), а по длине — шесть целых и одна подрезанная (6х0.6+0.4 м). Дальше остается выяснить их общее количество. Для потолка с длиной 4 метра, а шириной 3 потребуется 35 целых плит, 5 из которых придется подрезать на 20 см.

Расчет подвесного потолка Армстронг

Вместе с количеством подвесных панелей следует просчитать размеры каркаса для их установки. В нем должно находится столько же ячеек металлопрофиля, сколько и расчетное число плит. Для комнат с соотношением сторон 3х4 потребуется на квадратный метр потолка: 80 см несущего и поперечного профиля, 160 см продольного и 50 см периментального, а также 0,6 единиц подвеса. При несостыковках в размерах следует брать в расчет большие чем нужно цифры.

Подготовка инструментов и помещения

После того как все расчеты проведены, а потолочные плиты и материалы для каркаса были заказаны можно приступать ко второй стадии. Теперь нужно подготовить все необходимые инструменты и вычистить помещение. Комната, в которой будет установлена подвесная система Армстронг, должна быть свободной. Из нее необходимо вынести всю мебель и остальные вещи, которые будут мешать монтажу. Ведь при сборке каркас займет большую часть пола.

Список необходимых инструментов:

• Перфоратор. Он будет использоваться с целью проделывания отверстий в стенах и в потолке под крепежные узлы. Применим для бетонных или каменных стен. Если они деревянные, то на замену перфоратору можно использовать дрель или мощный шуруповерт.
• Уровень. Используется для определения угла наклона или ровности поверхности. Оптимальным вариантом будет лазерный уровень, он отличается большей точностью. Но подойдет также и классический вариант, с пузырьком воздуха. Рекомендуется чтобы такой уровень по длине превышал один метр.
• Отвертка под крест. Она потребуется для вкручивания саморезов во время сборки и установки каркаса из металлических профилей.
• Молоток. Он поможет при выравнивании металлопрофилей в каркасе или их закреплении в деревянных стенах.
• Карандаш строительный. При его помощи на стенах и потолке можно будет делать необходимые засечки.
• Рулетка. Применяется для измерения размеров комнаты и во время отрезания плит или металлических профилей
• Пассатижи. На их замену можно взять обычные плоскогубцы.

Инструменты для монтажа подвесного потолка армстронг

В процессе монтажа также будут нужны различные соединительные элементы: саморезы, дюбеля, гвозди и так далее. Еще могут потребоваться дополнительные инструменты. Но выше список из семи самых необходимых.

Монтаж каркаса

После окончания подготовительного этапа можно приступать к непосредственно установке каркаса в потолок. Основное действие должно начинаться с монтажа периметра. Для отметки его высоты, согласно стандартам строительства, рекомендуется использовать лазерный или классический уровень. При этом его длина должна превышать метр. Но разметку уровнем можно заменить нестандартным способом. Высоту периметра возможно отбить наоборот. То есть сначала обозначить уровень пола, нанести в углах отметки вертикальных размеров. А после отбить контур намеленным шнуром. Но для такого метода потребуется три человека, однако он значительно быстрее.

Разметка для установки потолка армстронг

Следующим шагом будет обрезание периментального профиля до необходимых размеров. После его можно начинать крепить к стенам. Саморезы при этом закручиваются в заранее установленные дюбеля. Такой метод подходит для бетонных и кирпичных стен. Если подвесной потолок не планируется особенно тяжелым, без множества сосредоточенных грузов, то в деревянные его можно закрепить при помощи гвоздей. Это будет быстрее, однако вся конструкция становится трудноразборной.

Узлы подвески каркаса потолка

После того как на потолке нанесены необходимые отметки вместе с перфорацией отверстий, можно приступать к подготовке несущего профиля 3700 мм. Его необходимо подрезать до необходимого размера, полученного на этапе расчетов. Далее на полу его следует объединить в планки нужной длины. А после уложить конструкцию в периметр.

Монтаж несущих реек

Когда эти действия закончены можно переходить к следующему этапу. Теперь несущие профили следует выдвинуть по их длине и разместить на них необходимое количество подвесных элементов. Шаг установки составляет 1,2 метра. Для большей надежности каждый несущий металлопрофиль при помощи сильно натянутого шнура или веревки выровнять по провисанию.

Установка поперечных реек

Завершающим этапом установки каркаса потолка Армстронг является монтаж продольных и поперечных профилей. Но предварительно нужно обрезать элементы в необходимый размер. Существует две схемы установки: параллельная и крестовая. Первая проще в исполнении, но менее надежна. Вторую же разместить в каркасе будет более трудной задачей. Но крестовая схема монтажа продольных и поперечных профилей обеспечивает большую надежность. По этой причине ее применяют для мест с дополнительной нагрузкой, с утеплителем или там, где проходят коммуникации. По расходу материалов параллельная и крестовая схемы практически идентичные.

Готовый каркас подвесного потолка Армстронг

Все этапы монтажа следует проводить максимально грамотно и качественно. Ошибки в процессе могут привести к ненадежности подвесной системы и скорому выходу ее из строя. В некоторых ситуациях каркас может стать опасным для людей, которые находятся в комнате. Ведь если он упадет, то возможны травмы.

После монтажа остается подвести проводку и различные коммуникации где надо. Систему расположения стоит продумать заранее. Она будет зависеть от количества сосредоточенных грузов и встраиваемых элементов.

Монтаж светильников

Сборка

После этих действий каркас надежно закреплен в базовом потолке. Теперь можно переходить к завершающему этапу — конечной сборке потолка. В первую очередь нужно подрезать панели. А уже после их размещать.

Панели или сосредоточенные блоки следует под углом завести за каркас, а после установить в профильную ячейку. Теперь они будут держаться надежно.

Установка панелей потолка армстронг

Начинать следует с размещения в ячейках каркаса сосредоточенных блоков, а также подсоединения к ним средств коммуникации. После их размещения можно переходить к светильникам. Они тоже должны быть подключены к электропроводке. Последними элементами станут сами потолочные панели.

Если плита встала каким-либо образом криво, например, наискось, то ее следует выровнять. Очень важно не давить на нее сверху, а именно снизу подталкивать в нижних углах. Таким образом получится расставить плиты по ячейкам каркаса максимально ровно. Благодаря этому подвесной потолок будет смотреться эстетически красиво.

Слова известного прораба:

Всю установку подвесного потолка, от замеров и до сборки, возможно совершить самостоятельно. При правильном подходе не потребуется помощь мастеров. В этом деле важна тщательность. Ошибки в расчетах могут привести к тому, что материалов панелей или металлического профиля вместе с креплениями не хватит. А некачественная установка и сборка отрицательно повлияет на срок службы. Однако полное следование инструкциям и стандартам строительство позволит установить подвесной потолок максимально грамотно.

Встраиваемые элементы

Структура каркаса подвесной системы Армстронг такова, что в нее возможно установить не только потолочные плиты. Различное оборудование для системы выполняется в квадратной форме, при габаритах 600х600 мм.

Наиболее популярными из встраиваемых в потолок элементов являются светильники. Растровые представляют собой обрешеченные панели, внутри которых находится несколько ламп. Еще выпускаются плафонные вариации светильников. Они имеют более стандартный вид. Такая модель состоит из панели с патроном, а защищает его плафон.

Установка светильника в потолок армстронг

Для подвесного потолка кухни будет актуальна встраиваемая вентиляционная панель. Преимуществом ее размещения будет тот факт, что все коммуникацию и систему отвода можно скрыть за панелями. Также существуют блоки кондиционирования для потолочных систем. Помимо представленных выше вариаций оборудования существует множество других.

Вентиляционная панель для потолка Армстронг

Все встраиваемые элементы оказывают дополнительную нагрузку на подвесной потолок Армстронг. По этой причине не рекомендуется их устанавливать к деревянным стенам, на которые каркас закреплен гвоздями. Для большей устойчивости подвесной системы с оборудованием используют дополнительные крепления. На остальных металлических профилях размещают подвеску, которая после крепится в заготовленные узлы на потолке.

Варианты размещения

Важной особенностью подвесной системы Армстронг является его блочная система. Не обязательно размещать только ряд панелей из минерального волокна. К нему можно добавить светильники, кондиционеры, вентиляционные решетки и другое оборудование. Это увеличит общую практичность установки подвесной системы.

Вентиляционная решетка для подвесного потолка

А можно и добавить ей внешней красоты и дизайна. Тут уже очень большой простор для улучшения. С обычными панелями в ячейках каркаса можно разместить металлические или зеркальные. Функциональности это потолку не добавит, однако преобразит его внешний вид. Существуют специальные панели, на которых нанесены рисунки. Их делают не только из металла и ПВХ, но и из стекла. Подобные решения по цене выйдут дороже, однако и смотреться будут интереснее.

Зеркальные панели в потолке армстронг

При помощи разнообразия вариаций панелей на потолке Армстронг получится составить целый орнамент. А это добавит комнате, в которой он расположен, красок и сделает ее красивее, а также уникальнее. Взгляд на такой потолок будет приятен как хозяевам, так и гостям дома.

Узор на панелях в потолке армстронг

Фотогалерея – подвесной потолок армстронг

Видео

Понравился пост? Поделись с друзьями!

Подвесной потолок Армстронг (30 фото)

Содержание статьи:

Люди, которые неоднократно сталкивались с установкой подвесных потолков, подтвердят тот факт, что популярный бренд Армстронг сегодня является мировым лидером среди данного вида потолочных конструкций. Чего только стоят более 100 представительств компании во всем мире, это лишь подтверждает высокое качество и многофункциональность потолков Armstrong.

В этой статье вы познакомитесь не только с особенностями и преимуществами потолков Армстронг, но и узнаете подробный порядок монтажа этих потолков, как правильно произвести все расчеты и некоторые рекомендации по их дальнейшей эксплуатации.

Что собой представляет подвесной потолок Армстронг?

Этот потолок в настоящее время больше всего используется для нежилых помещений. Это объясняется тем, что он имеет довольно низкую стоимость и устанавливается в минимальные сроки. Это, в свою очередь, позволяет быстро ввести в эксплуатацию то или иное коммерческое помещение.

Единственным серьезным недостатком можно считать то, что конструкция не способна в полной мере противостоять воздействию влаги. Потолок будет разрушаться и деформироваться под действием даже небольшого количества воды.

Технические характеристики

Подвесные потолки бренда Армстронг имеют уникальные технические характеристики. С одной стороны, они достаточно легкие¸ с другой стороны – прочные. Благодаря этому, они могут выдержать как свой собственный вес, так и нагрузку от того оборудования, которое будет встраиваться в них. Такая выносливость объясняется тем, что здесь используется крепление в виде двух спиц, которые оборудованы пружинным механизмом. Такой механизм способен прочно удержать всю конструкцию, а также безупречно регулирует высоту расположения навесного потолка.

Что касается устройства конструкции, то она также довольно проста. Потолочная система состоит из стеновых уголков, направляющих профилей и перемычки. В итоге собирается ячеистая структура, в которую вставляется специальная картонная карточка.

Основные преимущества подвесных потолков Армстронг

Потолок Армстронг обладает большим количеством достоинств, которые можно оценить буквально сразу после установки конструкции.

Перечислим некоторые из основных преимуществ:

1)      Прочность и долговечность.

2)      Можно быстро восстановить потолок в случае повреждения его некоторых частей. Съемные карточки поменять довольно легко.

3)      Маскирует инженерные коммуникации.

4)      Обеспечивает вентиляцию пространства, которое остается скрытым за потолком.

5)      Позволяет создать оригинальный дизайн помещения.

Как производится расчет подвесного потолка Армстронг?

Расчет нужного количества элементов потолочной системы не займет у вас много времени, тем более, если вы ранее уже устанавливали подвесной потолок. Расчет можно провести самостоятельно, нанять специалиста, либо приобрести специальную электронную программу, которая рассчитает все до мелочей.

Самый первый шаг – рассчитать длину помещения. Благодаря этому, вы узнаете, сколько метров стенового уголка нужно купить. Особых трудностей возникнуть не должно, а вот в процессе дальнейших вычислений придется быть предельно внимательным, чтобы не допустить ошибку.

Что касается количества направляющих, то оно рассчитывается с учетом их расположения, которое составляет 1 м 20 см друг от друга и от края стены. Длина направляющих равняется 3,6 м, если это необходимо, они могут сращиваться между собой.

Длинные перемычки (1,2 м) устанавливаются перпендикулярно направляющим профилям. К примеру, для помещения длиной в 4 метра следует запастись 7 перемычками с округлением в большую сторону. Короткие перемычки также нужно подсчитать, что не составит особого труда – их должно быть такое же количество, как и длинных.

Не забудьте подсчитать требуемое количество крепежей. Один крепеж состоит из спицы с петлей, спицы с крючком и пружины.

Как произвести монтаж подвесного потолка Армстронг?

Специалисты рекомендуют начинать монтаж такого потолка с разметки. Сначала задается плоскость конструкции при помощи лазерного или гидравлического уровня. Плоскость следует отметить на прилегающих стенах сплошной линией. Далее монтируются стеновые уголки, не забывайте придерживаться проведенной линии.

Затем необходимо правильно разметить и установить крепежные элементы. Выведенные на потолке сплошные линии станут отличным ориентиром для монтажа креплений. В дальнейшем на этих параллельных линиях будет осуществлена установка собранных подвесов.

Оставшиеся работы по установке потолка Армстронг и вовсе не должны вызвать каких-либо проблем. Направляющие крепятся к подвесам через отверстия, а потом эти направляющие выставляются в одну плоскость с пристенными уголками. В процессе работы используется нить, которая должна быть натянута поперек направляющих.

Длинные перемычки вставляются в специальные узкие прорези, которые присутствуют в конструкции направляющих профилей. В результате работ получается потолок наподобие сетки. От вас теперь требуется лишь добавить короткие перемычки по тому же принципу, а также вставить картонные карточки.

Обязательные требования при установке подвесных потолков Армстронг

Установка картонных плит производится только после завершения всех строительно-монтажных работ, включая монтаж напольного покрытия и застекление окон. Что касается температуры, то она должна быть в пределах 20-30 ° С, а относительная влажность воздуха – не больше 70%.

Кондиционеры, крупные светильники, если таковые имеются, необходимо устанавливать на самостоятельные несущие конструкции.

Полезные рекомендации по установке потолков

Подвесной потолок Армстронг требует к себе особого подхода, поэтому будьте внимательны, чтобы правильно и точно произвести все монтажные работы. Существует несколько рекомендаций, с которыми вы должны ознакомиться, прежде чем заниматься установкой данной потолочной системы.

1)      Начало монтажа следует отложить до тех пор, пока не будут проложены все коммуникации, необходимые для размещения за фальшпотолком. Прокладка коммуникаций, конечно же, возможна и после установки потолочной системы, однако это будет не слишком удобно для вас или тех специалистов, которые будут заниматься монтажом.

2)      Выбирая подвесной потолок, обратите внимание на вес встраиваемого оборудования, которое будет размещено в фальшпотолке.

3)      По окончанию всех работ нужно произвести выравнивание решетки по горизонтали. Это можно сделать с помощью уровня, аккуратно подгибая проволоку или едва сдвигая лепестки. Через несколько дней процедуру выравнивания стоит повторить, так как потолок за эти дни уже получит полную нагрузку.

Какое освещение выбрать для потолка Армстронг?

Каждый владелец квартиры или дома скажет о том, что освещение чрезвычайно важно для его помещения. Именно от освещения зависит то, какой будет атмосфера в доме, насколько приятно и радостно будет находиться здесь всем членам семьи.

Для потолков Армстронг, естественно, продаются специальные светильники, которые по своему размеру составляют 60х60 см. В эти светильники, как правило, вставляются люминесцентные лампы. Однако можно использовать и обычные, традиционные точечные светильники. При желании на подвесной потолок можно даже установить и люстру. Каких-либо ограничений относительно освещения не существует.

Монтаж люстры или точечных светильников в потолки Армстронг не отличается от установки таких же осветительных устройств в какой-либо другой вид потолка. Но если говорить о специальном приборе, который встраивается в ячеистую структуру потолка, то его установка производится несколько иначе – задолго до монтажа картонных карточек.

Ячейка, в которую предстоит вставить специальный светильник, оборудуется 4 дополнительными подвесами, которые располагаются по углам. Без наличия подвесов потолок в скором времени начнет провисать. После установки подвесов в ячейку встраивается светильник, который нужно подключить к электрической проводке. После этого обязательно проверьте светильник на работоспособность, и только затем заполняйте остальные ячейки картонными карточками.

Подвесной потолок Армстронг – лучшее решение для вашего дома

Изначально кажется, что установка такого подвесного потолка займет много времени и финансов, однако монтаж осуществляется достаточно быстро и просто. Без преувеличения можно назвать подвесной потолок Армстронг одной из наиболее простых потолочных систем на сегодняшний день. В то же время при этом ничуть не страдает качество конструкции.

Фото подвесного потолка Армстронг

Поделитесь статьей !!!

Кассетный потолок: cesal, caveen, армстронг

Современный кассетный потолок отличается от других способов оформления потолочного пространства строгим дизайном, практичностью и высокой технологичностью конструкции. По сути, идея потолочной кассеты делает подвесную схему потолка универсальной и одновременно очень простой в сборке и обслуживании.

Домашний вариант кассетной облицовки

Виды подвесных потолков кассетного типа

Конструктивно такая система представляет собой всего лишь металлический каркас, собранный из отдельных звеньев или секций и закрепленный на металлических регулируемых подвесах. Правильно собранные комплектующие образуют решетку размером 60х60 см для обычных комнат, или 120х60 см для нежилых производственных и офисных помещений.

Офисный вариант оформления

В ячейки каркаса монтируются декоративные панели-кассеты, по способу установки потолочных кассет потолки разделяют на два вида:

• Верхний тип монтажа панели, или открытая схема. В этом случае декоративная панель укладывается со стороны запотолочного пространства и фиксируется прижимными лепестками;
• Нижний тип установки, или закрытый вариант, панель защелкивается на каркасе снизу вверх.

Отличить по внешнему виду потолки с различными способами монтажа достаточно сложно, по крайней мере, для неспециалиста внешне они выглядят одинаково.

Схема устройства кассетного потолка

Из-за разного способа крепления отличаются и конструкции несущих планок или Т- профилей. В первом случае кассета крепится на кромках профилированных реек благодаря отогнутому бортику, во втором случае – крепление панели на кассетном потолке выполняется защелкиванием кромок кассеты в пазу нижней полки профиля.

Важно! На первый взгляд, разница в способе крепления панелей не так уж важна, но это не совсем так. В первом случае всегда остаются видны детали и траверсы кассетного потолка, тогда как во втором варианте появляется возможность оформления потолочной облицовки в виде единой плоскости.

Открытая схема

Кроме того, кассетные потолки принято различать по материалу и дизайну декоративных панелей.

Материалы потолочной отделки

Конструкцию каркаса и панелей всегда стремятся облегчить, сделать надежной и максимально прочной, поэтому почти всегда кассетный подвесной потолок – металлический. Делается он из оцинкованной стали, из нее же изготовлены основные несущие детали, и чаще всего сами кассеты тоже изготовлены из металла.

Особой популярностью пользуется кассетный алюминиевый потолок. Помимо профиля, из анодированного или полированного алюминия изготавливаются сами панели, поэтому после монтажа плоскость потолка приобретает вид настоящего зеркала.

Если потолочная облицовка изготавливается для технологических и производственных помещений, то чаще всего кассетный потолок проектируется перфорированным. Это могут быть кассеты в виде сетки или пробитой отверстиями металлической пластины, иногда используются квадраты из прессованного минерального волокна. Перфорированный кассетный потолок очень хорошо поглощает шум, собирает пыль, простая и надежная конструкция позволяет наладить полноценную вентиляцию помещения, а все элементы коммуникаций можно спрятать в запотолочном пространстве.

Панели для кассетного потолка могут изготавливаться из пластика, прессованных минеральных волокон, спеченных силикатных и керамических гранул. Конкретный материал для облицовки кассетного потолка выбирается по условиям эксплуатации. Для больниц это чаще всего металлические и керамические панели, для офисных и складских помещений используется пластик, стекло и металл.

Обзор производителей кассетных потолков

Как и в любом другом секторе производства отделочных материалов, на рынке подвесных потолочных конструкций есть свои законодатели мод, признанные гранды и ведущие бренды отрасли.

К таким можно причислить:

• Легенду подвесных потолков — систему Армстронг;
• Кассетные потолочные конструкции компании Cesal;
• Немецкую компанию Geipel;
• Потолки от компании SKY.

Все перечисленные производители имеют свои секреты и нюансы технологии производства кассетных потолков. Чаще всего это касается непосредственно внешнего вида панелей, так как именно они в первую очередь влияют на восприятие дизайна потолочной облицовки. Детали каркаса, Т-профиль, поперечины и уголки для стен даже в брендовых подвесных кассетных потолках нередко производятся по единой схеме субподрядчиками, чаще китайскими или индийскими фирмами.

Важно! На рынке нередко можно встретить массу отечественных и зарубежных компаний, предлагающих свои конструкции кассетных потолков, собранные на основе панелей от брендовых производителей. Такая облицовка обойдется намного дешевле и проще в установке, но не всегда низкая цена соответствует заявленному качеству и долговечности конструкции.

Например, у той же компании SKY стандартной считается панель из алюминия толщиной 0,43 мм либо сталь в 0,5 мм. При этом в салонах и на рынке можно встретить декоративные кассетные панели, очень красивые, с покрытием порошковой окраской анодированным алюминием, но вдвое тоньше стандарта. Понятно, что большинство подобных кассет — это всего лишь контрафакт, а сам кассетный потолок после сборки будет слегка не соответствовать высоким стандартам фирмы.

Кассетный потолок Сesal

Продукцию компании можно смело отнести к наиболее высокотехнологичным вариантам подвесных потолков с кассетной облицовкой. Это, прежде всего, касается декоративных покрытий кассет. Чаще всего панели изготавливаются из анодированного алюминия или сплавов на его основе с порошковыми красочными покрытиями или защитой гальваническим никелем.

Вариант для ванной комнаты

Очень стойкие к влаге и пыли кассетные потолки Сesal используются преимущественно в общественных заведениях, в спортивных залах и офисных помещениях. При этом компания использует все существующие варианты компоновки подвесов и кассетных панелей.

Компания — один из немногих производителей кассетных потолков, кто предлагает покупателям относительно новый размер панели 300х300 мм и 300х600 мм. Такие конструкции намного удобнее в обслуживании, зачастую пользователи самостоятельно выполняют ремонт и замену облицовки без привлечения специалистов.

Кассетные потолки Сaveen

Большая часть комплектующих французского бренда производится в странах Евросоюза, поэтому кассетные потолки Сaveen отличаются двумя важными преимуществами:

• Высокая точность всех элементов и деталей каркаса потолка;
• Богатейший выбор расцветок и рельефных рисунков кассетных панелей.

Важно! Большинство подвесных потолков Сaveen выпускается по открытой системе, или, проще говоря, кассета устанавливается на каркас снизу вверх, защелкивается на несущих траверсах.

При этом прочность и надежность подвесной системы не уступает более традиционным и часто используемым моделям с закрытой схемой монтажа, когда панель укладывается на кромки траверс сверху вниз.

Изысканный французский дизайн

Кассетная облицовка компании Сaveen по своему дизайну напоминает потолочную и настенную плитку, поэтому подвесной потолок отлично вписывается в интерьер ванных комнат, кухонь, любых помещений технологического и офисного плана.

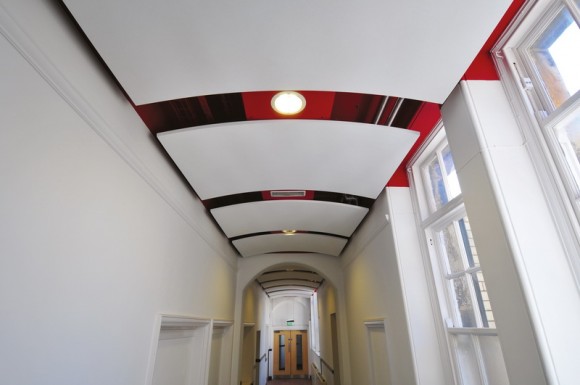

Кассетный потолок Армстронг

Данная торговая марка — одна из самых старых и известных из всех существующих. Подвесные Армстронги с керамическими и волоконными плитами давно вытесняют из офисных помещений и торговых центров пластиковую подшивку потолка, вагонку и наборные панели.

Офисный стиль

Подвесы и несущие балки панелей Армстронг выполняются по закрытой схеме, поэтому каркас получается намного проще и дешевле в монтаже, чем популярная ныне закрытая конструкция. Материал, используемый в изготовлении панелей:

• Обладает отличными звукоизоляционными и шумопоглощающими качествами;
• Не горит, не выделяет токсичных веществ даже при сильном нагреве;
• Главное — цена на кассетный потолок на 40-60% ниже, чем на аналогичные французские и немецкие потолочные материалы.

Простота конструкции сделала потолок Армстронг одним из наиболее востребованных на рынке.

Монтаж кассетного потолка

Сама система подвесного потолка отличается высокой технологичностью, по сути, мастерам нужно просто собрать комплектующие подобно конструктору. Причем большую часть работы можно выполнить без использования специализированных инструментов и приспособлений.

Сборочные работы начинаются с разметки положения будущего потолочного перекрытия, определения точек для крепления крюков, подвесов и горизонтальных линий на стенах для монтажа уголковых держателей. Общий курс монтажа кассетного потолка приведен на видео:

Монтаж каркаса для кассет

В первую очередь на стенах необходимо закрепить направляющие профили или опорные уголки. По сути, это обычный уголок шириной 30 мм, который необходимо установить на вертикальной поверхности с помощью обычных дюбелей. Забиваем их через каждые 40-50 см. Понятно, что перед установкой каркаса кассетного потолка необходимо идеально выровнять линию разметки по горизонту, иначе вся подвесная система получится достаточно кривой и некрасивой.

После того как выполнена разметка, на потолке ставят крюки для крепления подвесов, длина которых может достигать двух метров, в зависимости от высоты и размеров кассетного потолка. После набивки подвесы зацепляются на крюки и оставляются подвешенными для дальнейшего монтажа.

Схема сборки

Подвесные кассетные потолки собираются, как говорят, «на потоке». Это означает, что приходится одновременно собирать все траверсы, наращивать их по мере необходимости в длину, укреплять поперечными планками и параллельно вывешивать собранное на подвесах. Получается, что собираешь кассетный потолок не по уровням или элементам, а сразу соединяешь все детали, постепенно наращиваешь конструкцию до размеров потолочного перекрытия. Такой подход связан с тем, что требуется правильно выравнивать положение поперечин и регулировать длину потолочных подвесов.

После сборки каждого ряда квадратов обязательно проверяется горизонтальное положение каркаса в точках соединения. Концы планок просто защелкиваются в готовые замки на Т-профиле, поэтому терять время на подрезку или заворачивание саморезов — клопов не приходится.

Монтаж кассет для подвесного потолка

Установка декоративных панелей, как правило, не требует никаких дополнительных мероприятий, кроме того, как отогнуть и проверить состояние боковых кромок, которыми кассета будет фиксироваться по верхнему или нижнему торцу Т-профиля.

Монтаж «открытой» кассеты

На кассетных потолках закрытого типа установка выполняется снизу вверх, приходится придерживать каркас одной рукой, чтобы прижать панель и осадить кромки в замок. На каркасах открытого типа монтаж выполняется проще, так как траверсы достаточно легко переносят давление сверху вниз, нужно лишь правильно уложить кассету на ячейку и слегка прижать рукой, но без ударов или чрезмерного усилия.

Монтаж освещения в кассетном потолке

За редким исключением, практически все модели подвесных потолков с декоративными кассетами оборудуются встроенными светильниками. Как правило, это люминесцентные или светодиодные модели коробчатого типа, с размерами корпуса 60х60 см, для цехов и складских помещений используют коробки 120х30 см или 120х60 см.

Проводку для подключения светильников приходится прокладывать либо по потолку, либо крепить с помощью пластиковых хомутов на нижней спице проволочного подвеса. Светильники могут монтироваться как по открытой, так и по закрытой схеме, если кассетные потолки собраны из панелей 30х30 см, то фонари крепят с лицевой стороны. При этом на проводке должна быть выполнена петля или дополнительный участок кабеля, позволяющих снять светильник с каркаса и опустить его в помещение без обрыва фишек-разъемов.

Потолочный кассетный фанкойл

Относительно новый тип устройства, используемый для подвесных потолков, представляет собой короб или корпус, внутри которого установлены один-два теплообменника. Конструктивно кассетный фанкойл ничем не отличается от потолочного или настенного варианта. Энергия отработанного теплого воздуха, выбрасываемого за пределы помещения, накапливается внутри теплообменника и с помощью приточной вентиляции направляется потоком воздуха внутрь комнаты. Основное отличие заключается лишь в том, что фанкойл для кассетного потолка монтируется на проволочных подвесах сразу по окончании сборки ближайших к месту установки секций и траверс.

Установка фанкойла

Корпус прибора подвешивается на четырех потолочных держателях, при этом длина крепления регулируется таким образом, чтобы лицевая панель фанкойла располагалась на одном уровне с кассетами потолка. Как правило, на панели устанавливается защитная решетка, индикаторы работы, а в некоторых случаях датчики дистанционного управления системой подогрева воздуха.

Дизайн кассетных потолков: фото

Внешний вид и оформление потолочной отделки обычно выбираются с учетом цвета стен и напольного покрытия комнаты. Ячеистая или клеточная структура кассетного потолка идеально подходит для контрастных решений из нескольких цветов, как правило, это белый, красный, коричневый и желтый.

Мозаичный потолочный декор

Шахматная схема

Армстронг со светодиодной подсветкой кассетного потолка

Итальянский стиль

Новый стиль – Техно

Для общественных заведений, развлекательных учреждений кассетные потолки чаще всего делают однотонными, с гладкой поверхностью и окантовкой из встроенных светильников. В данном случае основной упор делается на декоративный вид, практичность и удобство обслуживания кассет и панелей.

Заключение

Кассетный потолок, несмотря на сложность и дороговизну конструкции, а стоимость одной панели в среднем составляет 2-3 долл. за единицу, массово используется в частных домах и в новых квартирах, где высота потолков достигает трех и более метров. Кассетная конструкция отлично маскирует коммуникации, глушит шум, собирает пыль, поэтому популярность концепции остается достаточно высокой.

Отправить комментарий
