Принудительная вентиляция в бане своими руками

Нормы вентиляции помещений прописаны в СНиП 41–01–2003, но для бань они не совсем применимы. Почему? Санитарные органы регламентируют кратность смены воздуха в помещениях для обеспечения благоприятного микроклимата по температуре и влажности воздуха. Эти показатели в парилке нельзя назвать благоприятными для длительного пребывания человека, они скорее стрессовые. Кроме того, ни одно помещение, рассматриваемое в строительных нормах и правилах, не требует максимально быстрой просушки и максимально быстрого прогрева. Вентиляция в бане должна поддерживать микроклимат в помещениях в заданных условиях при значительном повышении влажности и температуры и при этом полностью исключать появление сквозняков.

Принудительная вентиляция в бане

Еще одна особенность вентиляции в бане. Ее функционирование должно быть независимым от внешних погодных условий, а фактическая производительность давать возможность быстро изменять влажность и температуру. Кроме того, технические возможности вентиляции должны позволять максимально быстро реагировать на изменение показателей микроклимата в парной, а для этого они должны обладать повышенной мощностью в сравнении с обыкновенными вентиляционными системами.

Вентиляция в бане

Схема вытяжной и приточной принудительной вентиляции

Естественная вентиляция не позволяет добиваться таких результатов, она маломощна и в большой степени зависит от погодных условий. С целью гарантированного обеспечения требуемых режимов используется принудительная вентиляция – воздух подается/удаляется специальными вентиляторами.

Содержание материала

Критерии расчета вентиляторов

Термостойкие вытяжные вентиляторы

Это довольно интересный вопрос. Мы уже упоминали, что не существует государственных нормативных актов вентилирования бань. Связано это с тем, что требования к парным очень индивидуальны, одни хотят париться в очень влажных и горячих помещениях, другие предпочитают умеренные значения влажности и температуры воздух. Столь разные значения микроклимата должны устанавливаться в одном и том же помещении с помощью одной и той же системы вентиляции. Раз общепринятых стандартов не существует (и не может существовать), то каждый пользователь парной должен иметь возможность «подгонять» их под свои требования. А сделать это поможет принудительная вентиляция бани.

Мощность вытяжного вентилятора выбираем в зависимости от габаритов парной

Практика показывает, что для быстрого изменения показателей влажности и температуры достаточно шестикратного обмена воздуха в течение часа. Из этих условий следует подбирать технические характеристики вентиляторов. Если, к примеру, объем парной 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3, то мощность вентилятора должна равняться 12×6=72 м3/час. Размеры отверстий на вход и выход воздуха следует подбирать с учетом размеров вентиляторов. Конструкторы уже предусмотрели этот параметр, чем больше мощность вентилятора, тем больше установочное место для него требуется, тем больше должно быть входное или выходное отверстие.

Цены на термостойкие вентиляторы

термостойкие вытяжные вентиляторы

Как выбирать вентилятор

Все бытовые вентиляторы разбиваются на две большие группы:

• осевые. Воздушный поток направляется вдоль оси вращающего вала. Наиболее часто используются для устройства различных типов вентиляции, монтируются в воздушном канале, имеют широкий ассортимент по мощности и линейным размерам. Малошумные;

  Осевой вентилятор в защитном корпусе

• радиальные. Отличаются повышенной мощностью, отдельно подключаются к воздушным каналам. В помещениях устанавливаются редко, оптимальное место монтажа на улице.

  Центробежный вентилятор имеет три основные составляющие: корпус, оснащенный лопатками, привод и рабочее колесо. Лопатки рабочего колеса могут быть выгнутыми вперед или назад (в сторону, противоположную вращению)

Радиальный бытовой вентилятор

Выбирайте вентилятор по месту оптимального расположения и мощности, лучше делать запас по производительности – длительная работа электрических двигателей с максимальной нагрузкой становится причиной их ускоренного выхода из строя.

Крайне желательно, чтобы вентилятор имел несколько скоростей вращения или возможно плавной регулировки скорости оборотов вала. Это позволит быстро добиваться оптимального микроклимата в парной. Выключатель или пульт управления должен быть доступным для находящихся в парной людей.

Вентилятор IP44

Обращайте внимание на степень защиты корпуса, очень важный критерий. Воздух в парной влажный и горячий, а это наиболее неблагоприятные условия работы электрических двигателей. По европейским стандартам корпус должен иметь защиту не менее IP44. Желательно вентилятор на выход воздуха не устанавливать (вытяжная вентиляция), с такой же эффективностью он будет работать и на входе (приточная вентиляция). На выходе воздуха из парной условия эксплуатации вентиляторов самые сложные, существуют большие риски поломок вследствие превышения критических значений температуры нагрева изоляции обмоток статора и ротора.

Правильно выбирайте месторасположение вентилятора

Решетка вентилятора должна иметь жалюзи, направляющие воздушный поток вниз или рассеивающие его в различных направлениях. Если жалюзи могут изменять свое положение – очень хорошо, всегда есть возможность изменить направление потока воздуха в зависимости от сложившихся обстоятельств в парной.

Решетка с управляемыми жалюзи

Важно. Все работы по подключению устройств нужно выполнять с беспрекословным соблюдением ПУЭ (Правил установки электрооборудования). Электрическая проводка бани должна иметь автономное заземление.

[adrotate group=»5″]

Цены на радиальные вентиляторы

радиальный вентилятор Bahcivan

Где располагать входные/выходные отверстия принудительной вентиляции

Главное условие – отверстия должны располагаться только в тех местах, которые гарантируют эффективную работу вентиляции и исключают появление сквозняков. Далее можно обращать внимание на архитектурные особенности помещения и дизайнерский вид. Не стоит устанавливать вентиляторы «в красивых местах», если от такой установки никакой практической пользы для создания микроклимата не будет.

Выходные отверстия. Делаются на расстоянии 10÷20 сантиметров от потолка или в потолке. Если отверстие под потолком, то воздух выбрасывается через воздуховод в стене на улицу. По нашему мнению – оптимальный вариант. Если отверстие в потолке, то воздух из парной попадает под крышу. Преимущество – не нарушается внешний вид фасадных стен бани. Недостаток – велики риски переувлажнения стропильной системы бани, а это может стать причиной очень негативных последствий. Можно выводить влажный горячий воздух сквозь покрытие крыши, но это требует значительных затрат и увеличивает риски появление на кровле протечек.

Входные отверстия. Есть три варианта.

1. Первый. Если в бане сливной пол, то делать входные отверстия нет надобности, воздух проходит сквозь щели полового покрытия.
2. Второй. Допускается делать входное отверстие в нижней части дверей парной, в полотне вырезается отверстия и вставляется декоративная решетка.
3. Третий. Входное отверстие проделывается в стене бани на высоте примерно 10 сантиметров от пола. Для избегания появления неприятных сквозняков рекомендуется их располагать за печкой, но вы для себя можете выбрать любое другое место, главное, чтобы холодный воздух не сразу попадал на принимающих банные процедуры.

Вентиляционное отверстие до вставки металлорукава и после

При выборе входных/выходных отверстий нужно принимать во внимание и мощность вентиляторов. Чем больше у них производительность, тем дальше они должны располагаться от людей.

И еще один совет. Вентиляция намного эффективнее справляется со своими задачами, если входное и выходное отверстие располагаются по диагонали помещения или на противоположных стенах. Универсально описания схемы движения воздушных потоков в парной не существует, слишком много есть индивидуальных факторов помещения, изменяющих их движение.

Входное и выходное отверстие вентиляции располагайте по диагонали

Вы должны добиваться, чтобы воздух максимально равномерно двигался по всему объему помещения. Таким образом удастся избежать образования «мертвых» неблагоприятных для мытья зон, повысить равномерность прогрева воздуха, ускорить нагрев помещения и улучшить удаление отработанного воздуха.

Каких типов бывает принудительная вентиляция бани

В отличие от естественной вентиляции, принудительная может быть трех видов.

1. Приточная. Воздух в помещение подается в принудительном порядке, удаление происходит естественным способом через выходные отверстия. Для бани это самый приемлемый вариант. По стоимости доступна всем застройщикам, быстро монтируется, не требует больших потерь времени для проведения периодических регламентных работ по обслуживанию.
2. Вытяжная. Удаление воздуха принудительное, поступление естественное через входные отверстия. Для парной не рекомендуется из-за крайне сложных условий работы вентиляторов. По эффективности не уступает приточной.
3. Приточно-вытяжная. И поступление, и удаление воздуха происходит принудительно. Применяется только в больших зданиях, имеющих много помещений различного назначения. Довольно сложные и дорогостоящие системы вентиляции, монтируются только в эксклюзивных банях.

Рассмотрим более подробно каждый вид принудительной вентиляции бани.

Принудительная приточная вентиляция

Приточная вентиляция

Электрический вентилятор устанавливается в приточное отверстие, расположенное около пола. Воздух под давлением нагнетается в помещение парной, за счет появления избыточного давления отработанный выходит сквозь выходное отверстие. Входные продухи чаще всего располагаются около пола, для уменьшения рисков появления сквозняков их проделывают за печкой. Конечно, при выборе конкретного места расположения отверстия следует учитывать все особенности парной.

Отверстие для установки вентилятора

Важно. Расстояние между печкой и отверстием должно полностью исключать перегрев электрического вентилятора и силовых кабелей питания. Если конструктивные особенности не позволяют безопасно располагать вентилятор за печкой, то следует выбрать иное место расположения – под полками, с противоположной стороны двери и т. д. Главное условие – холодный воздух не должен создавать неудобств моющимся. Старайтесь не размещать вентилятор в местах, в которые могут попадать брызги воды во время мытья.

Многие строители вполне заслуженно считают приточный вариант вентиляции бани наиболее оптимальным решением. Мы полностью согласны с этим мнением и рекомендуем его вам к применению. Еще один плюс такого способа принудительной вентиляции – универсальность. Приточную вентиляцию можно делать не только в парной, а и во всех остальных помещениях бани.

Цены на клапан для приточной вентиляции

клапан для приточной вентиляции

Принудительная вытяжная вентиляция

Принудительная вытяжная вентиляция

Принципиальное отличие – вентилятор удаляет отработанный воздух из парной, свежий поступает естественным путем. Для повышения эффективности работы вытяжной канал следует размещать под потолком. Но установка в этих местах электрического вентилятора связана с большими трудностями, для электрических двигателей работа в условиях повышенной влажности и температуры крайне нежелательна. Если вы решили ставить двигатель вверху, то внимательно подбирайте степень защиты корпуса. На этом показателе не стоит экономить денежные средства. Намного выгоднее сразу прибрести дорогой, но надежный и хорошо защищенный вентилятор, чем потом несколько раз производить его замену.

Допускается установка вытяжного вентилятора и намного ниже уровня потолка. Такое положение немного улучшает условия работы двигателя, но значительно понижает эффективность работы вентиляции. Принимайте решение самостоятельно, учитывайте свои потребности, возможности, желания и особенности помещения.

Вентилятор будет установлен близко к потолку

Принудительная приточно-вытяжная вентиляция

Имеет много вариантов, принудительное удаление и поступление может устанавливаться в каждом помещении или в некоторых происходит естественный переток воздушных масс. Для этого делаются специальные отверстия или воздух свободно проходит сквозь имеющиеся щели. Мы уже упоминали, что такой тип принудительной вентиляции в банях монтируется очень редко.

Схема устройства и работы приточно-вытяжной вентиляции

Несколько советов по выбору оборудования

Перед началом производства работ нужно продумать места расположения приточного и вытяжного каналов, определиться с мощностью и типом вентиляторов. Нужно приобретать влаго- и термоустойчивое оборудование, малошумное, с возможностью регулировки скорости вращения лопастей. Современные возрастает давление движения и мощность воздушного потока при одновременном уменьшении количества оборотов. За счет этого значительно понижается шумность и увеличивается долговечность работы вентилятора.

Вентиляционные короба могут быть из оцинкованной листовой стали или пластиковыми.

Вентиляционные короба

Система круглых вентиляционных каналов из ПВХ

Пластики предпочтительнее, по своим физическим характеристикам в полной мере соответствуют сложным условиям эксплуатации. Вентиляционные решетки должны отвечать параметрам вентиляторов, жалюзи должны разбивать мощный воздушный поток в различные стороны или направлять его к полу. Если есть возможность самостоятельно регулировать положение жалюзи – отлично, намного возрастают возможности системы вентиляции, повышается комфортность пребывания в помещениях.

Цены на вентиляционные короба

вентиляционные короба

Цены на вентиляционные каналы из ПВХ

вентиляционные короба из ПВХ

Алгоритм монтажа принудительной вентиляции бани

Шаг 1. Выберите один из существующих методов принудительной вентиляции, составьте схему расположения отверстия для подачи/удаления воздуха в парной. Для примера даем вам несколько популярных схем размещения воздушных отверстий. Сдайте разметку на стенах, еще раз внимательно оцените правильность выбранного решения. Закупите оборудование, подготовьте инструменты для монтажа.

Схемы вентиляции бани

Шаг 2. Сделайте отверстия под вентиляционные каналы. Имейте в виду, что в готовом срубе проделать сквозные отверстия не так-то просто. Толщина брусьев может достигать 150 мм, прибавьте к этому размеру толщину внутренней внешней обшивки. Общая длина канала в стене может составлять 30 сантиметров и более, работать долотом в длинном и узком канале трудно. Очень хорошо, если об установке вентиляции вы задумались еще на стадии строительства бани, но такое случается редко.

Пример отверстия для вентиляции в кирпичной стене

Как делать вентиляционные каналы

Есть несколько способов проделывания каналов, все зависит от того, какой опыт работы вы имеете и какое по геометрии отверстие должно получиться в итоге. Квадратные отверстия сделать труднее. Вначале придется высверливать отверстия небольшого диаметра по всей площади воздуховода, а потом зубилом скалывать дерево. Такие работы могут занять полдня или более только для одного канала. Если стена бани толстая, то проделывать дыру лучше по очереди с двух сторон бани.

Как сделать отверстие в стене

Для сверления круглых отверстий можно пользоваться фрезой по дереву (металлической коронкой). Работать с ней проще, единственный недостаток – ограничение по диаметру. В продаже редко можно встретить коронку диаметром более 120 мм. Работать коронкой следует не спеша, после высверливания контура нужно убирать деревянные перемычки долотом. Для того чтобы уменьшить нагрузку на электрический инструмент боковые плоскости коронки следует смазывать машинным маслом.

Коронки по дереву

Шаг 3. Если вы используете осевой вентилятор, то он просто вставляется в канал. Имейте в виду, что размеры канала должны быть больше, чем размеры вентилятора. Принимайте комплекс мер по предупреждению попадания влаги на венцы сруба. Для этого используйте различные виды гидробарьеров, все «неудобные» и труднодоступные щели можно герметизировать монтажной пеной. Лишнюю пену после остывания следует обрезать острым ножом, она не должна уменьшать условный диаметр канала.

Если по техническим или иным соображениям для принудительной вентиляции бани нужно применять радиальный вентилятор, то для его подключения необходимо подготовить специальное место. Защитите монтажную площадку от атмосферных осадков, подведите к ней трубопроводы соответствующих диаметров и профиля.

Шаг 4. Подключите установленное оборудование к электрической сети. Схема подключения зависит от типа оборудования и технических характеристик электрического двигателя.

Пример подсоединения вентилятора

Схема подключения вытяжки

Вентилятор вставляется в отверстие и прикручивается саморезами

Фото – крепление вентилятора

Решетка крепится на клипсы

Шаг 5. Установите выключатель вентилятора. Он должен быть в легкодоступном месте. Во время производства электромонтажных работ соблюдайте правила техники безопасности.

Для увеличения комфортности пользования парной можно вентилятор подключить к блоку контроля температуры. Электроника в автоматическом режиме будет включать/выключать принудительную вентиляцию в зависимости от заданных значений температуры. Второй вариант автоматизации системы вентиляции используется для проветривания парной после бани. Вентилятор в этом случае работает от таймера времени.

Как проверить работоспособность принудительной вентиляции

Настоятельно советуем еще до начала пользования парной проверить эффективность работы принудительной вентиляции. Это несложно технически и не отнимает много времени. В случае обнаружения проблем у вас будет время и возможность их исправить. Как проверить вентиляцию?

Поднесите тлеющую головешку к входному вентиляционному отверстию и смотрите, куда и с какой скоростью движется поток воздуха. Дымящуюся головешку приближайте/удаляйте от отверстия, таким способом добивайтесь максимальной видимости дыма. Воздух должен двигаться по парной согласно предусмотренным оптимальным схемам. Обратите внимание, какие препятствия изменяют его направление, можно ли их убрать и переместить в другое место парной.

Проверка вентиляции

Проверка вентиляции с помощью бумажки

После того как вы поверили движение воздушных масс, убедитесь в работоспособности вентиляции. Уберите тлеющую головешку из парной и узнайте время, в течение которого вентиляция полностью удалит дым из помещения. В парной не должен ощущаться его запах. Это время не должно превышать три-четыре минуты. Проводите опыты на различных режимах вентилятора, добивайтесь наибольшей эффективности функционирования системы.

Убедитесь в работоспособности вентиляции

Советы в заключение

Не пытайтесь слишком усложнять принудительную вентиляцию, помните, что чем сложнее конструкция, тем больше вероятность возникновения в каком-нибудь месте поломок. Это правило касается не только вентиляции, а абсолютно всех инженерных и архитектурных конструкций.

Желательно предусматривать вентиляционные отверстия еще во время сборки сруба. Если не получилось – то проделывайте отверстия до облицовки внешних и внутренних стен. И это не выходит – готовьтесь к длительному физическому труду. Особенно тяжело будет работать под потолком, стесненные условия не позволяют занимать удобные позы во время работы с инструментом.

Вентиляционные отверстия

Правильно обустроенная вентиляция – залог комфортного пребывания в парной

Видео – Виды принудительной вентиляции

Видео – Вентиляция в парилке

механическая и искусственная система вытяжки, приточная и естественная вытяжная циркуляция воздуха

На сегодняшний день большинство людей в нашей стране живут в квартирах, расположенных либо в пятиэтажных, либо в многоэтажных домах, построенных еще во время существования Советского Союза. Для многих такое жилье является довольно комфортным, хотя некоторым оно нравится не очень. Они по возможности пытаются улучшить его, делая ремонт, покупая новую технику и так далее. Многие нередко забывают о том, чем они дышат – а именно о чистоте воздушных масс. И сегодня мы поговорим об особенностях принудительной вентиляционной системы в квартире, что позволила бы сделать воздух в ней максимально чистым и приятным.

Устройство и принцип работы

Как уже стало ясно, чтобы сделать воздушные массы в рассматриваемом типе помещения чистым и безопасным, следует сделать качественную вентсистему. Она может быть:

• естественной;
• приточной;
• принудительной.

Несмотря на то что речь будет идти именно о принудительном решении, отметим, что любая вентиляция должна соответствовать следующим требованиям:

• массы воздуха внутри помещения должны транспортироваться от жилой части до кухни и санузла;
• проветриватели пассивного типа должны быть на расстоянии не менее двух метров от пола, чтобы в помещении не оказывался загрязненный воздух;
• вывод вентшахты должен располагаться выше домовой крыши.

Принудительный вариант будет необходим в квартире тогда, когда обычное решение по определенным причинам не справляется с возложенной на него обязанностью и не имеет возможности обеспечить необходимый воздухопоток. Но чаще всего вентиляция принудительного типа в квартире связана не лишь с негативными действиями ее владельцев (установкой пластиковых окон, неверной теплоизоляцией в помещении, монтажом термодверей), но и с неправильной деятельностью коммунальных служб. Наблюдение за правильной работой вентканалов и необходимой прочисткой воздуховодов если и производится, то очень нечасто.

Кстати, говоря о пластиковых окнах, отметим, что острую необходимость в приточной вентиляции испытывают именно рассматриваемые типы помещений. Дело в том, что герметичность пластиковых окон в комнате либо на кухне существенно нарушает микроклимат в комнатах, по причине чего проветривание в этом случае будет обязательным.

Устройство этого механизма в помещении являет собой сочетание определенных частей разного назначения, совместно выполняющих единую задачу. Речь идет о следующих элементах:

• вентиляторах, создающих постоянное движение воздуха в вентмагистралях;
• поглотителях звука, что поглощают шум механизмов, а также шумы аэродинамической направленности;
• воздуховодах;
• воздушных клапанах, что нужны для регулирования воздухопотоков, подаваемых извне – когда холодно, они защищают систему от воздействия ветров;
• фильтров, что осуществляют очистку воздуха от пуха и пыли; есть даже решения, не пропускающие пыльцу растений;
• заборных решеток, которые защищают воздушные магистрали от попадания грызунов, насекомых и различных предметов;
• калориферов, что осуществляют обогрев воздуха приточного типа в зимний период;
• блоков автоматики, что осуществляют активацию и деактивацию нагревателей и вентиляцию.

Принцип работы принудительной вентсистемы заключается в том, что большая коробка из металла с трубами, торчащими в различные стороны, обычно монтируется в незаметном месте. По одной трубке воздух идет с улицы в установку, а по остальным – наоборот. То есть основной может оказать не только приточная вентсистема принудительного типа, но и приточно-вытяжная. Тогда по одним трубам свежий воздух попадает в помещение, а по иным – уходит. «Сердцем» этой системы будет все та же большая коробка с большим вентилятором, расположенным внутри. Кстати, такие решения очень часто используются для вентилирования мастерской или цеха.

Преимущества и недостатки

Плюсами такого механизма будут следующие моменты.

• Такой вариант вентсистемы, оснащенный фильтрационной системой, дает возможность осуществить предварительную очистку воздушных потоков, идущих с улицы, что будет довольно важно для формирования качественного микроклимата в помещениях, где живет большое количество людей.
• При правильном планировании использования подобной системы существует возможность отбора тепла у уходящих газов и нагрева воздуха, который поступает. Данное решение дает возможность существенно уменьшить расходы на отопление и восстановить около 60 процентов потерь тепла за счет процесса рекуперации.
• Автоконтроль над расходом воздуха, который реагирует на то, есть ли в комнате люди, также реагирует на интенсивность воздушного обмена, снижая его в случае, когда в квартире никого нет.
• Высокая производительность.
• Бесшумность.

У такой системы, как и у любой другой, существуют и недостатки.

• Негабаритность. Для квартир с небольшими размерами будет неплохим решением установить небольшую копию приточно-вытяжного механизма, то есть маленькую моноблочную вентиляционную установку.

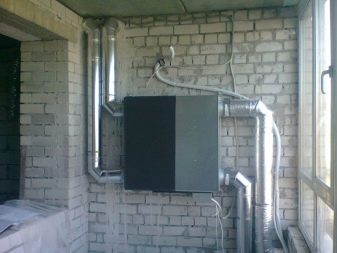

• Сложный монтаж. Такая установка обычно влезает только на балкон или вообще устанавливается на кронштейне за окном, а воздуховоды за навесным потолком. Да и монтаж необходимо осуществлять еще до чистовой отделки квартиры, то есть все это делается во время ремонта.

Виды

Следует сказать, что принудительная вентиляция может реализовываться по различным критериям. Существуют две большие категории:

• по направлению движения воздухомасс;
• по функционалу и назначению.

Теперь следует рассмотреть эти категории несколько подробнее.

По направлению движения воздуха

Итак, если смотреть на направление движения воздушных масс, то принудительная вентсистема может являться:

• приточной;
• вытяжной;
• приточно-вытяжной.

Вентиляция первого типа будет отличным решением вопроса вентилирования помещения. Она будет идеальным вариантом, осуществляющим принудительное нагнетание, фильтрование и последующее очищение воздушных масс. Как правило, такие решения еще и оснащаются электрокалорифером, что позволяет регулировать вентилирование в различные времена года. К тому же он может оказаться дополнительным источником тепла в такой конструкции.

Чтобы обеспечить работу такого механизма, в квартире необходимо создать систему воздуховодов, а также решеток, что позволят подавать в квартиру очищенные и теплые воздушные массы. Невысокая сложность осуществления такого типа работ позволяет оптимизировать процесс создания всего необходимого на стадии возведения здания или же при проведении капремонта квартиры.

Если говорить о вытяжном варианте, то это решение будет хорошим вариантом для помещений с грязным воздухом и высокой влажностью. Как правило, подобными комнатами будут санузел и кухня. И естественная вентиляция здесь не всегда эффективна. Чтобы проверить ее эффективность, следует взять бумажную полоску и поднести ее к вентрешетке. Если она прилипла, то естественная вентиляция включена. А если нет, то придется делать принудительный вариант. Для этого следует установить вытяжные вентиляторы бытового типа, чтобы сырость и различные запахи в помещениях не задерживались.

В качестве вытяжек применяются вентиляторы настенного типа, которые легко смонтировать. Достаточно просто демонтировать решетку, после чего поменять ее на вентилятор подходящих размеров. Он будет осуществлять проталкивание воздушных масс по каналу.

Если говорить о приточно-вытяжной системе, то она призвана сбалансировать потоки воздуха, которые перемещаются между внешней средой и определенной квартирой. С одной стороны, в квартире всегда должен быть чистый воздух, чтобы ее обитателям было максимально комфортно, а с другой – грязный воздух должен удаляться наружу. Именно для этого и необходимы приточно-вытяжные решения. К тому же такие установки могут утилизировать и использовать энергию приходящих воздушных масс, трансформируя ее в тепло. Они отлично чистят воздух от микробов и пыли.

По функционалу и назначению

Существуют и другие типы вентиляции. Описанные ранее мы упоминать снова не будем. Первый вариант, о котором хочется сказать, – так называемая гибридная побудительная вентиляционная система. В ней используются дефлекторы, вентиляторы, решетки, эжекторы, флюгерки, канальные подогреватели. Львиную долю времени они применяются как обычные, а побуждение будет активироваться только при наличии нагрузок пикового типа либо если нет тяги.

Механическая или искусственная вентсистема используется, где мощности обычной объективно не хватает. В подобных механизмах обычно применяют оборудование и технику, что позволяют транспортировать, очищать и согревать воздушные массы. Подобные вентиляционные решения могут убирать или осуществлять подачу воздухомасс в вентилируемую квартиру вне зависимости от ситуации на улице. И если говорить о практической стороне вопроса, то в офисных и квартирных помещениях лучше применять как раз такую либо же гибридную вентсистему.

Местная локальная предназначается для подачи свежих воздухомасс на некоторые места или для выведения грязного воздуха от мест формирования различных выделений. Такой тип вентисистемы используют, когда места выделения вредных веществ являются какими-то локальными и можно сделать так, что они не будут распространяться по помещению. В таких случаях использование местной вентиляции будет не только максимально эффективным, но и дешевым. Такая вентиляция обычно применяется на производстве. В бытовых условиях обычно применяют общеобменную вентиляцию.

Этот вариант вентиляции, в отличие от прошлой категории, предназначен для вентилирования всего помещения. Такой тип вентиляции может быть как приточным, так и вытяжным, причем с обратным клапаном.

Расчет системы

Если есть необходимость сделать собственноручно принудительную вентиляцию, то следует предварительно осуществить расчет системы. Все будет зависеть от схемы вентиляции. Мы расскажем некоторые подробности проведения расчетов. Самым сложными будут вычисления, которые необходимы для вентиляции принудительного плана приточно-вытяжного типа. В этом случае понадобятся данные:

• мощность и количество вентиляторов;
• воздуховодное сечение;
• производительность;
• наличие шума;
• мощность различной техники вспомогательного типа.

Очень важным будет расчет по кратности. Данная величина является одной из основных, которая нужна для расчёта принудительной вентсистемы. Этот параметр дает возможность понять, какое количество раз должен измениться воздух в интересующем нас месте за 60 минут. То есть если кратность будет три, то это значит, что за 60 минут воздух в квартире поменяется 3 раза. Данный расчет подойдет для людей, которые решили самостоятельно сделать рассматриваемый тип вентиляции в квартире либо частном доме.

Также важным параметром будет расчет площади вентканалов. Это необходимо для эффективной работы механизма принудительной вентиляции. На размер этого показателя будет влиять скорость воздухомасс, которые отводятся, и их объем.

Установка оборудования

Теперь мы поговорим о том, как осуществить монтаж такой системы собственноручно. Вначале следует сделать клапан приточного типа. Для этого следует осуществить ряд действий:

• проделать в стене сквозную дыру с размером около семи сантиметров, после чего вставить туда трубку;
• теперь ее нужно прикрыть решеткой, защитив ее от попадания мелких предметов и мусора с улицы;
• щели между трубой и отверстием задуваются монтажной пеной;
• в помещении на трубу монтируют короб, который имеет шумовую изоляцию.

После этого требуется осуществить монтаж вентилятора. Подобная вентиляционная система будет актуальной как для кухни, так и для ванной или санузла. Лучше всего, если вентилятор будет издавать минимальный шум. Как правило, речь идет о так называемых центробежных решениях.

Теперь требуется проложить воздуховод. Сделать это легко по такой схеме.

• Покупаем нужные части для создания вентиляции. Речь идет о трубах для воздуховодов, соединительных частях, а также уплотнителях. Все это должно быть разведено по заранее запланированной схеме по постройке.
• После этого осуществляется монтаж заборной решетки и выводной решетки для использованного воздуха. Монтаж обеих решеток должен быть выполнен в противоположных местах.
• Теперь подключаем принудительное оборудование к общему вентмеханизму.
• Аккуратно соединяем вентиляционные воздуховоды, чтобы когда они будут подключены, элементы не разошлись из-за дополнительного давления.

Также не будет лишним рассказать о монтаже такой вентиляции на кухне, так как многие сталкиваются при этом с проблемами. Почему-то существует ошибочное мнение, что одной вытяжки там будет достаточно. На самом деле это не так.

Для обеспечения качественного воздухообмена сначала следует определить расположение вытяжки и приточной дыры. Лучше пробивать дыры на кухне в стене, где находится окно, поближе к потолку. После этого следует выполнить такие действия.

• Проделать отверстия с диаметром 12 сантиметров для вентиляции и вытяжки. Причем сделать их максимально рядом одно с другим.
• В сделанные дыры установить трубы под уклоном на внешнюю сторону для удаления конденсата, который обязательно будет образовываться. Если остались зазоры, то их следует заделать при помощи монтажной пены.
• Когда пена застынет, на трубу, что расположилась ближе к стене кухни, к которой будет устанавливаться мебель, следует установить обратный клапан.
• Следующий шаг – прокладывание воздуховода к вытяжке на кухне. Для этого используются различные поворотные элементы, которые соединяются между собой герметиком на силиконовой основе.
• Далее осуществляем протяжку воздуховодных труб для приточного потока воздуха. Определяется местоположение решетки, после чего она устанавливается на потолке. Теперь проводим туда магистраль и делаем припуск на уровень подвесного потолка.

На этом процесс монтажа будет завершен.

Рекомендации мастеров

Перед началом создания рассматриваемой вентиляционной системы нужно несколько раз перепроверить все сделанные расчеты, дабы не допустить ошибку, которая может потом стоить дорого. Также мастера советуют использовать только проверенные комплектующие от известных производителей. Иначе существует риск, что какой-то вентилятор может выйти из строя, что нарушит всю работу системы вентиляции.

Если своими руками не получается выполнить какую-либо процедуру, не следует стесняться обратиться к специалисту. Лучше потратить немного времени и денег на консультацию профессионала, чем самостоятельно допустить ошибку, которая может нарушить работу всей системы.

О том, как установить принудительную вентиляцию в квартире, смотрите в следующем видео.

Принудительная вентиляция в частном доме: особенности и устройство

Содержание:

• Особенности вентиляции для частного дома
• Особенности искусственной вентиляции для ванной и туалета

В любом здании должна быть максимально грамотно продумана и смонтирована система, задачей которой является обновление воздуха и полноценное проветривание всех комнат. Современное домостроение подразумевает обязательный монтаж подобной схемы, застой воздуха в помещении приводит к возникновению повышенной влажности, которая становится причиной возникновения нездорового микроклимата. Принудительная вентиляция в частном доме способна обеспечить жилое пространство необходимым уровнем циркуляции воздуха. Полноценный воздухообмен исключает возникновение плесени, грибков и гарантирует здоровую и комфортную атмосферу.

Для того чтобы обеспечить полноценную вентиляцию в доме, о ней следует позаботиться на начальном этапе проектирования здания. Правильно продуманная приточно-вытяжная схема позволит создать наиболее эффективную систему. Благодаря пошаговой разработке этого вопроса можно значительно снизить расходы средств на отопление дома в осенне-зимний период. Разработка системы вентиляции обязательно включает в себя просчет воздухообмена, который зависит от площади помещения, количества постоянных жильцов. Обязательно учитываются характеристики тех строительных материалов, из которых планируется возведение дома. Система принудительной вентиляции начинает разрабатываться уже после формирования точных или околоточных подсчетов.

Приступая к проектированию вентиляционной системы, продумайте все места, где будет расположено специальное оборудование. Также важно определиться с путями прохождения каналов вентиляции и точками, в которых будет происходить выброс воздуха из здания и забор воздуха из атмосферы. Обязательно нужно помнить, что в соответствии с принятыми нормами, на одного человека положено 10 м3 чистого воздуха в час. Такой воздухообмен должен быть обеспечен каждому жильцу.

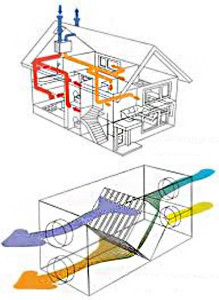

Принудительную циркуляцию воздуха в помещении осуществляет блок приточно-вытяжной вентиляции, в котором устанавливаются теплообменник (рекуператор) и вентиляторы электрические, отвечающие за принудительное движение воздуха. По воздухозаборнику в вентиляционный блок с улицы поставляется свежий воздух, который затем равномерно распределяется по всем комнатам частного дома. В тоже время, воздух отработанный принудительно всасывается в воздуховоды вентиляции вытяжной, которую часто устанавливают в таких помещениях, как кухня, котельная, ванная, гардеробная. Вытяжную вентиляцию устанавливают и таким образом, чтобы в нее попадал воздух из-под пола первого этажа, что не допускает увеличения влажности в подполье и подвале.

Особенности вентиляции для частного дома

Для осуществления воздухообмена, в любых по предназначению зданиях и помещениях существует 4 варианта устройства вентиляционных систем:

1. вытяжка воздуха и его поступление происходят естественным путем без использования техники, но при наличии специальных отверстий и вентиляционных каналов;
2. реализуется принудительна вытяжка, но естественный воздухоприток. Технические устройства при этом не применяются;
3. установленное специальное оборудование обеспечивает естественную вытяжку и принудительно нагнетает воздух;
4. вытяжка и нагнетание воздуха происходят принудительно. Такая система обеспечивает очищение воздуха в доме на высоком уровне.

Принудительная вентиляция в доме рекомендована в местностях с особенно загрязненным воздухом. К таким местам можно отнести, например, зону в черте города или мегаполиса. Данная система вентиляции способна очищать воздух не только в здании, но и перед его входом. Она будет вполне уместна и в жилых строениях, которые расположены вблизи от заводов или промышленных зон. Кроме этого, подобный тип вентиляции актуален для домов, возведенных по таким современным технологиям, как сэндвич-панели, СОТА-панели или пенополистиролбетон.

В частных домах наиболее предпочтительно устройство принудительной приточно-вытяжной вентиляции. Продумывая каждую деталь проекта вентиляционной системы частного дома, следует учесть:

• изолированность комнат друг от друга,
• планируемый способ отопления всего здания,
• модели и материалы будущих дверей и окон.
• особенности климата местности, где будет происходить строительство;
• количество тех приборов, которые будут повышать расход кислорода.

Существуют стандарты, на которые следует ориентироваться при составлении собственной схемы. Так, в кухне с газовой плитой необходим приток и отток воздуха, равный от 60 м3. Если плита электрическая, достаточно 45 м3/час. Если в доме планируется установка печи, необходимо продумать еще более высокий воздухообмен. Что касается таких помещений, как ванна, сауна или крытый бассейн, то необходимо учесть, что обмен воздуха в них должен составлять от 40 м3 в 1 час. Для этих помещений расчет производится исходя из их площади. В жилых комнатах следует продумать воздухообмен, равный от 15 до 30 м3/ч. Таким образом, правильно составленная принудительная вентиляция в частном доме – это гарантия всегда чистого воздуха в помещении, отсутствия посторонних запахов и комфортная атмосфера в каждой, без исключения, комнате.

Особенности искусственной вентиляции для ванной и туалета

Принудительная вентиляция в ванной комнате должна соответствовать особым требованиям, которые предъявляются для систем, работающих с воздухом в помещениях высокого уровня влажности. Отсутствие хорошего воздухообмена в такой зоне отрицательно влияет на микроклимат не только человека, но и вещей, материалов. Грамотно составленная схема обеспечит любую по площади ванную комнату формированием исключительно благоприятной кислородной среды. Даже в том случае, если планируется обустройство вентиляции в помещении уже построенного дома, эту работу можно сделать самостоятельно.

Итак, в соответствии с нормативами и строительными правилами (СНиП), в нашей стране, как и в странах СНГ, интенсивность притока и оттока воздуха в ванной должна составлять 25 м3/час, а при совмещенном санузле – не менее 50 м3 /час. Принудительная вентиляция тут создается при помощи специального вентилятора для ванной и санузла, который встраивается в воздухообменную систему. Если в помещении имеет место нормальная работа естественной вентиляции, установка принудительной системы все же рекомендована, так как только она способна достаточно эффективно избавить эти зоны дома от неприятных запахов и спертого воздуха.

По своей конструкции вентиляция в данных помещениях может быть канальной и без канальной. В первом случае происходит подвод вентиляции к тем участкам, которые нуждаются в особо интенсивном очищении воздуха от пара, влажности и частиц пыли. Во втором случае вентилируется ванна благодаря отверстиям в поверхностях стен. Эти отверстия являются каналами общей вентиляции не только частных домов, но и многоквартирных построек.

Перед тем, как приступить к составлению плана по модернизации вентиляционного вопроса, необходимо проверить качество функциональности действующей системы. Для этого следует приоткрыть форточку, например, в зале и открыть дверь, ведущую в ванную комнату. Затем необходимо взять лист бумаги положить его на отверстие шахты вентиляции. Обратите внимание, насколько интенсивно листок прижимается к данному отверстию. Отсутствие тяги потребует от вас выяснения причины, которая может быть, к примеру, простым засорением. Проверяется тяга и при помощи свечи, спички или зажигалки. Тем лучше работает система воздухообмена, чем сильнее пламя огня уклоняется в сторону входа в шахту.

Принудительная вентиляция в туалете рассчитывается по общему принципу, то есть, с учетом площади помещения. Вычислив точные данные площади уборной, полученную сумму следует умножить на число 5. К результату умножения добавьте еще не менее 20% (от полученного значения). Такая последовательность вычислений помогает определиться с оптимальной производительностью системы вентиляции для этого помещения.

Типы вентиляторов по способу их монтажа делятся на канальный и радиальный. Канальный тип установки подразумевает фиксацию прибора в самом канале воздуховода. Радиальный метод установки – это установка вентилятора на самом входе воздушного канала. Такой вариант отличает интересный дизайн корпуса, оформленный оригинально и эстетично.

Всё о принудительной вентиляции

Что такое принудительная вентиляция и чем она отличается от естественной

Вентиляция может быть естественной, принудительной и смешанного типа. Самой эффективной из них является принудительная. Из определения логично предположить, что естественная вентиляция осуществляется естественным образом (через воздуховоды и вентиляционные каналы, а также через открытые окна и двери), тогда как вентиляция принудительная подразумевает установку специального оборудования, обеспечивающего приток воздуха (приточная вентиляция), вывод его из помещения (вытяжная вентиляция), либо и то, и другое (приточно-вытяжная вентиляция). Причём работать принудительная вентиляция может как для одной комнаты, так и для квартиры/дома в целом.

Преимущества принудительной вентиляции

• Очищает поступающий воздух. Современные системы принудительной вентиляции оснащены фильтрами, очищающими подаваемый в помещение воздух. В зависимости от модели и встроенного функционала, устанавливаются следующие виды фильтров:

• пылевой: очищает поступающий воздух от частиц грязи и пыли, аэрозольных загрязнителей, насекомых и т.д.

• адсорбционный (угольный): улавливает практически все токсичные и летучие газообразные примеси массой более 40 а.е. в поступающем воздухе

• фотокаталитический: очищает поступающий воздух от мельчайших загрязнений, включая неуловимые носом химические загрязнения, а также неприятные запахи и микроорганизмы

• Подогревает/охлаждает поступающий воздух. Этого естественная вентиляция сделать тоже не сможет. Таким образом, принудительная вентиляция исключает попадание холодного воздуха в помещение зимой и нагретого воздуха летом. Отдельные виды приточно-вытяжной вентиляции и вовсе могут выполнять функцию центрального кондиционера.
• Независимость эксплуатации от времени года и температуры за окном. Установив принудительную вентиляцию, вы можете пользоваться ею тогда, когда вам захочется. При этом вспомните, как сложно открыть окна в квартире зимой, чтобы проветрить помещение, ведь моментально создаётся сквозняк, а летом вместе с жарой залетают насекомые.
• Широкий диапазон мощностей. Вы без труда сможете подобрать оборудование в зависимости от площади, которая нуждается в обслуживании, и планировочных особенностей помещения. Даже недорогие модели, вроде механической приточной вентиляции с естественной вытяжкой, характеризуются хорошей производительностью – 500-1300 м³/ч, чего хватает для качественной вентиляции помещений площадью 30 – 250 м².
• Экономичность. Сегодня производители климатического оборудования все как один нацелены на понижение энергопотребления и производство энергоэффективного оборудования. Так, в системах вентиляции стандартные АС-двигатели постепенно заменяются энергосберегающими EC-двигателями, которые расходуют электроэнергию на 60% меньше!
• Низкий уровень шума. Это раньше системы принудительной вентиляции могли доставлять дискомфорт шумом, издаваемым во время работы. Современное оборудование работает практически бесшумно!
• Лёгкость и простота в управлении. Встроенная система автоматики и наличие пульта управления позволяют без труда настроить и контролировать состояние вентиляционной системы, задавая/изменяя определённые параметры работы.

Виды принудительной вентиляции

1. Вытяжная вентиляция
2. Приточная вентиляция
3. Приточно-вытяжная вентиляция

Вытяжная вентиляция

Приточная вентиляция

Приточно-вытяжная вентиляция

По количеству компонентов все системы подразделяются на моноблочные и наборные. Первые представляют собой единый шумоизолированный корпус, в котором спрятаны все компоненты системы. Вторые (наборные) собираются из различных элементов (возможно, даже от разных производителей).

Кроме того, системы принудительной вентиляции можно разделить и по месту установки, выделив 2 вида: местные и общеобменные. Местные системы призваны обслуживать одно конкретное помещение, тогда как общеобменные обслуживают сразу всё строение (дом, комплекс и т.д.).

Монтаж принудительной вентиляции

Вот краткая выдержка с одного интернет-ресурса: «Чтобы установить приточную вентиляцию, необязательно обращаться к специалистам, ведь вся работа осуществляется легко и просто. Произведите расчёты мощности и, исходя из этого, выберите оборудование». И ни слова о том, что требуется проект вентиляции, о том, как осуществляются эти расчёты, наконец, в каком помещении производить установку оборудования и как, собственно, выполнять монтаж, который таит в себе массу нюансов.

Так, создание целостной системы вентиляции в доме предполагает проведение специальной магистрали, монтаж которой должен быть осуществлён ещё на этапе строительства дома. Вы об этом знали? Могли не знать, если вы не специалист. Но это упущение дорогого стоит, потому что именно в этой магистрали устанавливаются специальные приточные клапаны и вытяжные вентиляторы. Не менее важным является и правильность расчётов. Чересчур мощная вентиляция, как и недостаток мощности, ведут к дискомфорту. И если в первом случае вы можете заморозить всех домочадцев, то во втором – рискуете вовсе не почувствовать разницу между наличием системы вентиляции и её отсутствием.

Самым распространённым решением для большинства квартир является установка отдельного оборудования в определённой комнате. Так, принудительная вентиляция чаще всего создаётся в ванной или на кухне. Для этого в вентиляционную шахту в ванной монтируется вентилятор, а на кухне устанавливается вытяжка, призванная удалять отработанный воздух или обрабатывать его, очищая от различных примесей и возвращая обратно в помещение.

Но где бы вы ни надумали устанавливать вентиляционное оборудование, проконсультируйтесь со специалистом! Объективно рассчитайте свои силы, соотнесите риски самостоятельного монтажа со стоимостью оборудования и ещё раз подумайте: быть может, лучше доверить установку вентиляции профессионалам? Стоит ли рисковать будущим комфортом, решая сэкономить на услугах специалистов?

Правила ухода за принудительной вентиляцией

В целом же, уход за вентиляционной установкой напрямую зависит от того, из каких элементов она состоит. Так, в кухонной вытяжке необходимо периодически либо менять фильтры, либо мыть их (в зависимости от модели). Вентиляторы, установленные в вентиляционный канал, имеют свойство «обрастать» пылью и забиваться различным мусором, который нужно оперативно устранять во избежание серьезных поломок.

Правильное и своевременное обслуживание обеспечит длительный срок эксплуатации вентиляционного оборудования и, соответственно, комфорт на долгие годы. При этом важно понимать, что технически сложные наборные установки затруднительны для самостоятельного обслуживания, требуя использования специального оборудования. Столкнувшись именно с такой системой, звоните нам. Опыт, профессиональные компетенции и наличие всего необходимого инструментария позволяют нам проводить сервисное обслуживание максимально качественно и оперативно.

правила и порядок обустройства системы воздухообмена

Затхлый воздух в ванной и грибок на стенах – все это последствия недостаточного воздухообмена. Дышать спертым воздухом или просто принимать душ в таком помещении не только не приятно, но и вредно для здоровья. Согласны? Но избежать перечисленных негативных явлений возможно, если обустроить систему эффективного воздухообмена.

А как это сделать мы детально поговорим в нашей статье – выясним нужна ли принудительная вентиляция в ванной или достаточно будет использовать естественную. Разберем нормативные требования и особенности обустройства вентиляционной системы.

Содержание статьи:

Требования к вентиляции в ванной

О том, какой должна быть эффективная, практичная и надежная система воздухообмена сказано в ряде отечественных подзаконных актов:

• ГОСТ 30494-2011, где описано, то каким должен быть микроклимат в помещениях;
• СП 60.13330.2012, где изложены требования и правила, указывающие на то, что должна представлять собой вентиляция.

Кроме того, об воздухообмене сказано в СП 55.13330.2016 и СП 54.13330.2016, но они ссылаются на Свод правил указанный выше.

В перечисленных подзаконных актах сказано о том, что воздухообмен необходим для поддержания качества воздуха на необходимом уровне.

Таковым он будет являться, если содержание вредных веществ не превышает умеренных значений. К примеру, когда количество углекислоты в каждом кубическом метре не больше 400 см³. Средним считается показатель 400-600 см³, не комфортным, но допустимым – 600-1000 см³, а свыше 1000 см³ – это весьма низкое качество воздуха.

Согласно законодательству параметры микроклимата в ванной комнате должны соответствовать нормативным требованиям. А для этого в помещении должна быть устроена эффективная система воздухообмена

В тоже время при организации воздухообмена в жилых и служебных помещениях, включая ванную комнату, следует помнить, что он должен способствовать созданию комфортных условий для проживания.

В для этого на необходимом уровне должна поддерживаться:

• температура воздуха;
• скорость движения воздуха в помещениях;
• влажность воздуха;
• результирующая температура и ее локальная асимметрия.

Все эти показатели комплексно характеризуют воздействие на человека перечисленных выше показателей, а также теплового излучения. То есть температура в ванной должна составлять 24-26 °С, что является оптимальным значением. И гарантированно не опускаться ниже 18 °С, так как указанное значение считается минимально приемлемым. При этом результирующая температура должна находиться в пределах 23-27 °С, а разрешенные значения ее асимметрии находятся между 17 °С и 26 °С.

Следствием неправильно организованной вентиляции ванной являются различные негативные процессы. К примеру, появление плесени, грибка на различных поверхностях

Относительная влажность в ванных не регулируется, но обычно там устанавливаются вытяжки, предназначенные для отвода за пределы здания воздуха из всего частного дома, квартиры. Что влияет на характеристики жилых помещений. Поэтому необходимо учитывать, что влажность в комнатах, где находятся люди, должна быть в пределах 30-45% (летом), а зимой может достигать 60%.

В любом из указанных случаев скорость перемещения воздуха (оптимальная) не должна превышать 0,15 м/с. Приемлемое значение указанного параметра — 0,2 м/с.

При этом значительные перепады указанных выше значений недопустимы. К примеру, условия проживания могут считаться оптимальными, если температура колеблется в пределах 2 °С, а приемлемыми – при резких изменениях, которые не превышают 3 °С.

Температурные характеристики также должны быть схожими по всей высоте помещения. Так, если различия превышают 2 °С, то условия жизни оптимальными назвать нельзя.

На фото изображен грибок, спорами которого придется дышать, если система вентиляции является неэффективной. И это будет только одним из негативных факторов. Так как вредные вещества выделяет в воздух практически все, что используется при строительстве и отделке жилья: строительные материалы, мебель, ковры, плитка и другие отделочные материалы

А поддержание всех перечисленных выше характеристик без организации эффективной системы воздухообмена – процедура невозможная.

Когда нужна принудительная вентиляция?

В профильных руководящих документах сказано, что воздухообмен в жилых и любых других помещениях может осуществляться различными способами. А именно с помощью естественной, принудительной или смешанной вентиляции.

А кокой именно тип воздухообмена выбрать, зависит от условий конкретного помещения. Так, нужен ли вентилятор или не нужен в конкретной ванной комнате зависит от производительности и стабильности естественной вентиляции. Точнее от того, может ли она обеспечивать достаточный воздухообмен для поддержания оптимальных или хотя бы приемлемых условий.

Современные вентиляторы представляют собой компактные, экономичные изделия, которые призваны сделать любую систему вентиляции эффективной и стабильной

Исправная вентиляция должна ежечасно удалять из ванной не менее 25 м³ воздуха, а из жилых помещений и ванной- не менее 90 м³ воздуха. Этот показатель актуальный, если в ванной находится вытяжка, обеспечивающая вентиляцию комнат, в которых регулярно находятся, отдыхают жильцы.

Причем указанные значения считаются минимально возможными и в реальности воздухообмен нередко должен быть более эффективным и производительным. Причиной этому является недостаточное качество подводимого уличного воздуха. К примеру, из-за значительно количества углекислого газа, количество которого в крупных городах вполне может достигать 400 см³, а в небольших — 375 см³ на каждый кубометр воздуха.

В результате, чтобы снизить показатели СО₂ до оптимальных значений нередко может понадобиться гораздо большее количество уличного воздуха. К примеру, для поддержания оптимальных условий в ванной может понадобиться не минимальные 25 м³ воздуха ежечасно, а до 150 м³.

Но самая большая сложность в том, что естественная система вентиляции не отличается стабильностью. И если за окном воздух прогреется до 15 °С, то при закрытых окнах ее эффект станет практически нулевым.

Эффективность вентилятора зависит от правильности его размещения. К примеру, это изделие не должно перекрывать канал естественной системы вентиляции или ситуация с воздухообменом только ухудшится. Поэтому для вентиляторов следует подготовить отдельное посадочное место, как изображено на фото

Кроме того, эффективность естественной вентиляции выявить достаточно сложно – для этого придется делать замеры в помещении, причем в тот момент, когда температура уличного воздуха будет составлять 5 °С. Кроме того, для этого нужно специальное оборудование. Поэтому в большинстве случаев индикаторами того, что пора обзавестись вентилятором, служит  или  (к примеру, в швах между плиткой, других укромных местах) или неприятный запах. Ведь большинство негативных процессов протекают без видимых признаков и становятся явными только на запущенных стадиях.

Еще одним важным недостатком естественного воздухообмена является отсутствие возможности эффективно регулировать ее производительность.

Кроме того, существенно влияет на рабочие характеристики традиционной системы использование энергоэффективных окон, дверей. Герметичность которых нарушают естественные процессы воздухообмена.

В качестве итога можно указать на то, что естественная вентиляция конструктивно надежная, не затратная и способна справляться с возложенными на нее функциями. Но за исключением критических моментов, вызванных нестабильностью естественного воздухообмена и значительными нагрузками при использовании ванной.

На схеме изображен вентилятор, а также датчик влажности (МР590), реле времени (MP8037ADC). Которые предназначены для управления импульсным источником питания (PW1245), что позволит автоматизировать систему вентиляции и сделать ее эффективной и экономичной

Принимая во внимание все эти моменты, оптимальным является альтернативное решение – использование смешанной системы вентиляции. Она на постоянной основе отвод загрязненного воздуха, влаги будет осуществлять естественным путем, а при существенных нагрузках — принудительно, то есть с помощью вентилятора.

Что с большей вероятностью позволит сделать условия проживания комфортными и неопасными для здоровья, причем при умеренных расходах.

В то же время использовать вентилятор на постоянной основе не стоит. Так как это существенно увеличивает эксплуатационные затраты, снижает пожарную безопасность.

Порядок обустройства системы воздухообмена

Создание вентиляции в ванной – процедура ответственная. Ведь нужно обеспечить эффективный воздухообмен при минимальных теплопотерях. Кроме того, система должна быть безопасной, особенно это касается случаев, когда будет использоваться вентилятор. Так как он электрический, а в ванной традиционно повышенная влажность и во время гигиенических процедур присутствуют брызги.

Чтобы учесть все перечисленные и другие моменты, создание любой системы вентиляции следует начать с составления технического задания.

После чего переходят к практической части, которая состоит из 3 этапов:

• проектирование;
• монтаж;
• проверка работоспособности.

Рассмотрим каждый из этапов обустройства вентиляции подробнее

Этап #1 — составление проекта

Такой этап, как проектирование не следует игнорировать даже при создании системы вентиляции в квартире. Причем даже в такой, где уже предусмотрены все необходимые каналы и многие другие элементы конструкции. Так как именно на этом этапе решается будет ли система безопасной и эффективной.

Чтобы обеспечить ванную, а также все жилье чистым воздухом, проектирование и монтаж элементов конструкции системы вентиляции следует доверить специалистам

Кроме того, именно проектирование позволит сделать систему вентиляции:

• конструктивно простой, что обеспечит надежность, долговечность;
• несложной в обслуживании, что даст возможность все необходимые работы выполнять самим жильцам, а это уменьшит эксплуатационные расходы;
• ремонтопригодной, что позволит оперативно и без существенных затрат выполнить замену неисправного узла, элемента системы.

А также проектирование позволит исключить снижение эстетических качеств интерьера помещения.

При этом вентилятор желательно использовать в паре с датчиком влажности. Так как наличие указанного прибора позволит эффективно влиять на качество воздуха и микроклимат в целом. Причем без участия жильцов и перерасхода электроэнергии. О подключении вентилятора с датчиком влажности мы подробно рассмотрели .

Проектирование необходимо доверять специалистам, а не продавцам из магазина вентиляторов. Причина в том, что профессионалы способны предложить действительно оптимальное решение по устранению влаги, частиц опасных веществ из ванной и квартиры в целом. К примеру, на фото изображен способ удлинения воздуховода, что позволило получить существенный прирост тяги без монтажа вентилятора

Кроме того, для обустройства системы эффективного воздухообмена мало знать, зачем нужен современный вентилятор в ванной, необходимо еще и обладать специальными знаниями, которые помогут сделать правильный .

К примеру, шумность прибора не должна превышать 35 дБ, так как игнорирование такого норматива грозит негативным воздействием на здоровье. При этом электродвигатель должен быть защищен от брызг. Чтобы подобрать бесшумный вентилятор, рекомендуем ознакомиться с .

Этап #2 — монтаж и подключение вентилятора

Монтаж современного вентиляционного оборудования – процедура не менее ответственная, чем проектирование. Причина в том, что создать в реальности проект достаточно сложно, особенно для людей, которые не владеют достаточным запасом навыков, опыта и оборудования. А ведь именно от качества работ и пунктуальности исполнителей зависит, будут ли характеристики системы вентиляции соответствовать положениям проекта.

Снизить эффективность системы вентиляции могут трещины, отверстия, другие изменения в конструкции, возникшие в ходе некачественного монтажа. А также нередко на воздухообмен влияет неправильный подбор компонентов. Например, когда в систему будет установлен вентилятор, то это приведет к необходимости установки вентиляционных клапанов в  или , которые обеспечат проток наружного воздуха в оптимальных количествах.

Если при этом будет принято решение упростить систему или проявлена невнимательность при выборе вентилятора и приспособлений для обеспечения притока воздуха, то следует ждать неприятностей. Например, в виде обратной тяги и сопутствующих расходов для ее устранения.

В большинстве случаев владельцам ванных комнат следует задумываться не о том, как сделать работу самостоятельно, а решать исключительно организационные вопросы. К примеру, по поиску хороших специалистов, которые обеспечат качественное выполнение монтажа. Такое решение окупит себя

Поэтому все работы по модернизации системы вентиляции в ванной желательно доверять исключительно специалистам и заключать с ними соответствующие договора. Это необходимо, чтобы избежать ответственности за неправильно сделанные работы, к примеру, неудачно просверленные короба, поврежденные конструкции и прочее.

Для выполнения же самого монтажа следует произвести ряд операций:

1. Демонтаж старой , установленной на отдушине;
2. Определение мест для сверления отверстий под шурупы, которые обеспечивают крепление вентилятора;
3. Сверление отверстий, что выполняется с помощью перфоратора или ударной дрели;
4. Крепление вентилятора, что осуществляется с помощью шурупов, входящих в комплект поставки агрегата.

Если нет электроинструмента, то монтаж вентилятора можно выполнить с помощью жидких гвоздей или качественного силиконового клея. Но для этого необходимо очистить посадочное место от штукатурки и других материалов, которые снизят качество работ.

Последним этапом работ по установке указанного изделия является проводка электропроводов для подключение к электроснабжению, которые необходимо спрятать в стену. Если это правило игнорировать, то эксплуатация вентилятора будет недостаточно безопасной. А эстетические свойства помещения невысокими.

Поскольку подключение вентилятора к электросетям процедура трудоемкая и затратная, то ее желательно выполнять одновременно с ремонтом в ванной.

Если же вы предпочитаете самостоятельно заниматься установкой и подключением вентилятора в ванной, рекомендуем ознакомиться с популярными .

Этап #3 — проверка работоспособности системы

Проверку работоспособности не стоит игнорировать ни при каких условиях, ведь она поможет своевременно обнаружить проблемы и предотвратить наступление негативных последствий.

Причина в том, что она позволяет своевременно выявить:

• ошибки и неточности;
• снижение безопасности проживания, если в ванной есть газовая колонка.

Причем, наиболее важной процедурой является контроль работоспособности системы вентиляции в целом.

Проверку эффективности вентиляционной системы должны проводить специалисты. Причина этого в том, что установка вентилятора, дополнительные отверстия и прочие особенности могут существенно изменить характеристики воздухообмена. Причем в негативную сторону также. Что необходимо оперативно выявить и устранить

Проверку вентсистемы следует выполнять не с помощью приложенного листка бумаги или зажженной спички, а используя специальное оборудование, которое дает возможность определить эффективность системы.

Такая диагностика особенно важна при установке вентилятора и других механических приспособлений, которые существенно влияют на изменение воздухообмена. Поэтому к проверке работоспособности следует привлекать специалистов.

О правилах проверки работы вентканалов мы рассказывали в .

Выводы и полезное видео по теме

В размещенном ниже видеоматериале рассказывается о том, как создать систему вентиляции:

Воздухообмен в ванной должен быть эффективным. А этого можно добиться, если использовать надежную и недорогую в эксплуатации естественную систему вентиляции с установленным в ее канал вентилятором. Который повысит эффективность и стабильность вентиляции в критические моменты. Так как большую часть времени в принудительном воздухообмене необходимости нет.

Хотите рассказать о своем опыте обустройства системы вентиляции в ванной комнате? Или желаете дополнить изложенный выше материал полезными сведениями? Задавайте вопросы, делитесь опытом, участвуйте в обсуждениях – форма обратной связи расположена ниже под статьей.

преимущества, виды, инструкция по установке, обслуживание

Вентиляционная система нужна для каждого дома или квартиры, а при этом она может быть как естественной, так и принудительной, а также смешанной. Выбор конкретного вида зависит от особенностей строения и каждого помещения, нуждающегося в постоянном обновлении воздуха. Принудительная вентиляция считается одной из самых эффективных и результативных систем, с помощью которой можно легко справиться с удалением отработанного воздуха или с притоком нового и свежего воздуха, причем как во всю квартиру, так и в определенные помещения любого строения. Однако для ее создания придется выделить определенное количество денежных средств, необходимых для приобретения соответствующего оборудования, причем лучше всего покупать сразу качественные приборы, которые легко будут справляться со своими основными задачами, а также будут оснащены многими нужными функциями.

Принудительная вентиляция

Преимущества принудительной вентиляции

Такая система обладает определенными преимуществами перед другими разновидностями. Сюда относится:

1. Возможность самостоятельно регулировать мощность системы, а соответственно можно выбрать такой прибор, который по своим параметрам будет идеально подходить для конкретного помещения или вовсе строения.
2. Принудительная вентиляция в квартире за счет различных датчиков может работать только в случае, если в этом имеется определенная необходимость, поскольку может измеряться влажность, температура или другие параметры, в соответствии с которыми выявляется необходимость в работе оборудования.
3. Если приобрести качественные и надежные изделия, то они будут совсем бесшумными, поэтому не будут доставлять какого-либо дискомфорта во время своей работы.
4. Приборы могут быть куплены для определенного помещения или для всего дома в целом, в результате чего можно создавать качественную систему вентиляцию в отдельной комнате или для целой квартиры.

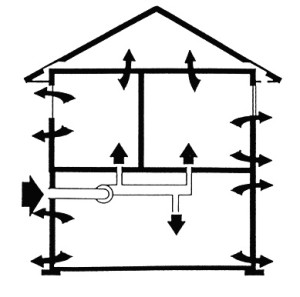

   Схема принудительной вентиляции дома

5. Качественное оборудование, оснащенное различными компонентами, может даже нагревать воздух, который поступает с улицы, в результате чего можно получить свежий и очищенный воздух, который при этом не будет охлаждать комнаты.
6. Принудительная вентиляция в доме создается достаточно просто, поэтому не возникает нужности иметь специализированные навыки для осуществления этой работы. Однако важно будет много внимания уделять правильному выбору оборудования и месту его установки.
7. Особенно актуальной считается такая система в том случае, если в доме имеется много пластиковых окон, являющихся герметичными конструкциями, через которые просто не может проникать свежий воздух.
8. Выбирать важно такое оборудование, которое будет обладать компактными размерами, возможностью автоматической работы и управления с помощью пульта. Также стоимость прибора должна соответствовать его качеству и параметрам.
9. Практически в каждом элементе имеется обратный клапан, который не позволяет обратно возвращаться отработанному воздуху в помещения, а также не может позволить вытягиваться или вводиться воздуху при отключенном оборудовании.

Вентиляция принудительного типа

Виды принудительной вентиляции

Данная система выпускается в трех совершенно разных разновидностях, обладающих существенными отличиями. Сюда относится:

• Вытяжная конструкция, которая специализируется на удалении воздуха из различных помещений.
• Приточное оборудование, обеспечивающие приток свежего, очищенного, нагретого и чистого воздуха в комнаты или все строение в целом.
• Приточно-вытяжные приборы выполняют функции первых двух разновидностей одновременно.

Дополнительно все виды данных систем можно разделить на общеобменные и местные. Первая разновидность предназначается для применения только в очень больших и специализированных помещениях, а также может обслуживать сразу целое строение. Для ее установки нужно предварительно создавать специальный проект, при этом такая система выполняет функции вытяжки и приточной установки.

Местные системы принудительной вентиляции могут быть приточными или вытяжными, а установка их производится обычно в одном отдельно взятом помещении. Они предназначены для помещений, в которых должен иметься только чистый и свежий воздух, к которому предъявляются особенные требования.

Принудительная система вентиляции в доме

Дополнительно все системы подразделяются на моноблочные и наборные, а при этом первые представляют собой отдельный элемент, а вторые создаются из большого количества разных элементов, монтирующихся в различных комнатах одного строения, после чего они объединяются и подсоединяются к одному мощному оборудованию.

Как устанавливается принудительная вентиляция?

Многие люди задумываются о том, как сделать принудительную вентиляцию, которая обладает многими важными и нужными положительными параметрами. Для этого не обязательно обращаться к специалистам, поскольку нередко вся работа осуществляется довольно легко своими руками. Однако для этого важно первоначально произвести определенные расчеты, которые определят, какой мощности следует приобрести оборудование, чтобы оно хорошо справлялось со всеми задачами.

Если предполагается создавать целостную систему в конкретном доме, то для этого важно запланировать проведение специальной магистрали, а ее монтаж должен происходить еще в процессе строительства всего дома. Для этого придется монтировать специальные приточные клапаны, а также устанавливать вытяжные вентиляторы.

Важно отметить, что принудительная вытяжная вентиляция, а также приточная, не должны быть не только недостаточно мощными, но и не должны быть слишком мощными. В первом случае можно ожидать того, что оборудование не будет справляться с обновлением воздуха, а во втором появятся сквозняки в помещениях.

Наиболее оптимальным решением для многих квартир является установка отдельного оборудования для определенной комнаты, которая особенно нуждается в нем. Чаще всего создается принудительная вентиляция в ванной, а при этом она может дополнять уже имеющуюся естественную систему. Для этого в вентиляционную шахту, при ее наличии, устанавливается вытяжной вентилятор, который будет оперативно и качественно очищать воздух в этом помещении.

Для кухни лучше всего устанавливать специальную вытяжку, причем она может работать как с выводом воздуха за пределы помещения, так и с его очищением от примесей, загрязнений и запаха, после чего он вновь возвращается в комнату. Если предполагается создавать систему еще на этапе строительства или вовсе проектирования конкретного дома, то в этом случае самым правильным выбором будет монтаж моноблочной системы, которая будет обеспечивать создание оптимальной атмосферы и влажности в любом помещении строения.

Вентиляционная система в туалете устанавливается достаточно легко, поскольку для этого важно подобрать только подходяще оборудование, которое обычно представлено в виде компактного вентилятора. Он устанавливается в специально созданное отверстие в вентиляционной шахте, после чего подключается к электрической сети и настраивается. С его помощью в комнате всегда будет очень приятно находиться, поскольку будет присутствовать свежий и чистый воздух, а также можно отрегулировать оборудование таким образом, чтобы никогда в помещении не было неприятного запаха.

Как правильно ухаживать за оборудованием?

Уход за вентиляционной системой полностью зависит от того, из каких именно элементов она состоит. Если приходится иметь дело с кухонной вытяжкой, то в ней нужно периодически менять фильтры, а также очищать ее поверхность от разных загрязнений и пятен. Вентиляторы довольно быстро забиваются различным мусором, который нужно оперативно устранять.

Также, если установлено высококачественное и дорогостоящее вытяжное оборудование, которое очищает и нагревает воздух, то важно периодически проводить его обслуживание, направленное на увеличение его срока службы, а также на то, чтобы никогда не были снижены его параметры. При правильном уходе можно ожидать того, что вентиляционная система прослужит достаточно долгое время, а также будет создавать оптимальные условия для жизни каждого человека. Однако при этом в большинстве случаев, когда приходится иметь дело со сложными установками, осуществить самостоятельное обслуживание можно только при наличии специфического оборудования.

как провести данный вид вентиляции

Содержание:

• Особенности принудительной вентиляционной системы
• Устройство вентиляционной системы в квартире и частном доме

Принудительная вентиляция представляет собой наиболее эффективную систему, обеспечивающую достаточный воздухообмен в помещении любого целевого назначения. Если параметры оборудования подобраны в соответствии с площадью жилья, а установка воздуховодов выполнена качественно, то данная система способна длительное время обеспечивать достаточную циркуляцию воздуха, тем самым, поддерживая уровень влажности в норме.

Особенности принудительной вентиляционной системы

Принудительная вентиляция или её ещё называют механической, искусственной, приточно-вытяжной, обычно организовывается в двух случаях:

• когда естественный тип системы проблематично организовать;
• если все остальные типы вентиляционных систем (естественная, комбинированная) неэффективны.

Система принудительной вентиляции основана на побуждении движения воздушных потоков посредством специального оборудования. От целевого назначения помещения, его размеров и конфигурации зависит, какое устройство будет задействовано. С учётом того, что тяга в вентиляционных каналах напрямую зависит от разницы температур внутри и снаружи помещения, в жаркое время года или в местах, где большую часть времени тепло, рекомендуется установка принудительной вентиляции. При этом есть возможность подключения системы кондиционирования, а одним из узлов оборудования может быть система фильтрации, что позволит подавать в помещение очищенный воздух.

Устройство принудительной вентиляции выполняется несколькими путями:

1. Монтаж отдельно приточных клапанов, обеспечивающих подачу воздуха, а также установка вытяжных вентиляторов на входе в вентиляционную шахту. Оба устройства основаны на механическом нагнетании воздушных потоков.

Существуют модели, которые полностью автоматизированы и снабжены специальными датчиками, определяющими уровень влажности и температуру в помещении, чтобы вовремя прекратить работу. Данная функция позволяет экономить электроэнергию, однако, вытяжные вентиляторы бытового типа сами по себя являются маломощной техникой.

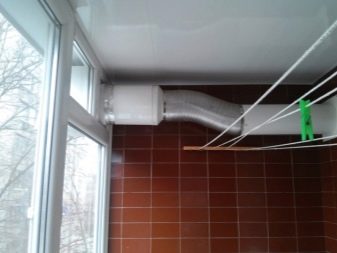

1. Когда устанавливается вентиляция принудительная, можно остановить свой выбор на наборной системе. Такое решение эффективно на больших площадях производственного типа, так как обычно это крупногабаритные установки. Существуют и более компактные модели, которые монтируются под потолком. Но для помещений, которые и без того не обладают таким достоинством, как высокие потолки, данное решение также не подойдёт.

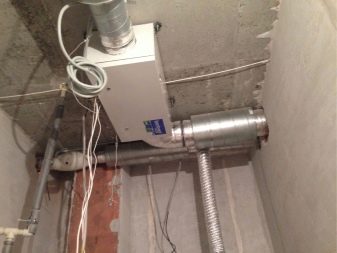

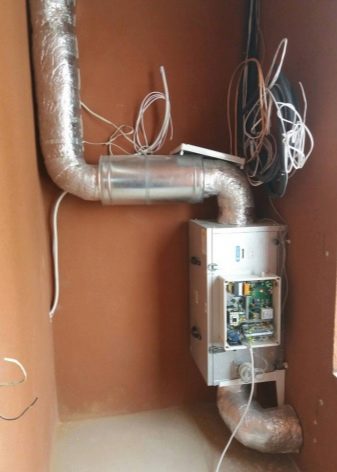

2. Моноблочная принудительная вентиляция с рекуперацией. Полностью автоматизированное устройство, оснащённое вентилятором для нагнетания и вытяжки воздуха, фильтрами тонкой и грубой очистки для удаления любых загрязнений, калорифером и охладительной секцией (в случае необходимости и если система кондиционирования планируется совмещённой с вентиляцией), а также дистанционным управлением, защитой от перегрузок и автоматическим управлением.

Устройство вентиляционной системы в квартире и частном доме

Задумываясь, как сделать принудительную вентиляцию самостоятельно, без привлечения сторонних людей, следует учесть, что составление проекта вентиляционной системы требует предварительных расчётов, которые основываются на нескольких параметрах.

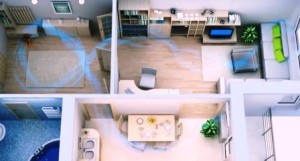

Если планируется принудительная вентиляция в квартире, то в этом случае основная магистраль прокладывается при строительстве дома, а значит, можно лишь усовершенствовать имеющуюся естественную вентиляцию, которая часто не справляется, особенно, если речь идёт именно о квартире.

Реорганизация вентиляционной системы в самом простом варианте подразумевает установку приточных клапанов и вытяжных вентиляторов. Если вытяжка воздуха обладает высокой производительностью, которая несоразмерна с площадью обслуживаемого помещения, то воздух разряжается, появляются сквозняки. Чтобы этого избежать, система принудительной вентиляции в квартире должна подавать в жильё приблизительно такие же объёмы воздуха, сколько забирается вытяжной системой.

Поэтому при выборе вентилятора следует определить воздухообмен в помещении, где будет устанавливаться вытяжное устройство. Эти значения регламентирует СНиП.

Как правило, вытяжка оборудуется в помещениях специального назначения (кухня, ванная комната, туалет). Принудительная вентиляция в частном доме может быть устроена таким же путём.

Но отдельное жильё предоставляет больше возможностей для действий. Если дом на стадии создания проекта, можно сразу заложить моноблочную вентиляционную систему.

При этом учитывается необходимость подведения приточного и вытяжного вентиляционного канала к устройству. Вытяжка воздуха происходит по воздуховоду, который ведёт на крышу. На выходе этого канала при желании можно установить дефлектор для повышения эффективности работы системы. Принудительная вентиляция в доме способна обеспечить на всей площади жилья достаточную циркуляцию воздуха. Его приток также осуществляется посредством установки вентиляционного канала, который подведён к моноблочному устройству. При том, что оба потока: приточный и вытяжной, проходят через одну установку, между собой они не перемешиваются, так как для каждого предусмотрены отдельные каналы. Но теплообмен между потоками воздуха на входе и выходе происходит.
