инструкция по монтажу, шаг обрешетки

Параметры и достоинства Каскада

• Полная ширина листа составляет 1170 мм.
• Параметр, называемый полезная ширина листа — 1110 мм.
• «Волна» имеет длину 350 мм, это расстояние фактически определяет шаг с которым укладывается обрешетка, чтобы сделать монтаж кровли.
• Профиль высотой 15 мм создает четкий рисунок листа.
• Производители выпускают «Каскад» с возможностью выбора по длине листа. Минимальный размер в длину — 500 мм. Далее идет — 1200 мм, 2250 мм, 3650 мм. Это наиболее востребованные размеры. Максимальная длина листа, которую имеет металлочерепица Каскад — 6500 мм.

Преимущества

1. Одно из главных достоинств этого материала — легкость листов. Один квадратный метр листа весит четыре килограмма. Когда делается монтаж — это важно для рабочих, находящихся на обрешетке. Уменьшается время, затрачиваемое на укладку такой крыши. Кроме того, кровля в собранном виде меньше давит на стены, ее весовые характеристики улучшаются.
2. Важным преимуществом такой металлочерепицы является экономичность. Соотношение полезной ширины листа к полной позволяет укладывать такую кровлю с меньшими перекрытиями. Следовательно, на общую площадь крыши потребуется меньше листов, чем если бы использовался другой материал этой категории.
3. Хорошие характеристики кровельного материала по прочности также привлекают потребителей. Это гарантия долговечности крыши. К тому же, она морозоустойчива, что немаловажно для российского климата. Пожаробезопасность также является плюсом для кровли.
4. Материал, из которого изготавливают «Каскад», имеет повышенную коррозийную устойчивость. Она еще больше повышается при нанесении на металл специального поверхностного полимерного покрытия.
5. Благодаря плоской штамповке профиля, на уложенные листы плотно прилегают различные доборные элементы.
6. В уложенном состоянии, когда монтаж завершен, кровля кажется покрытой традиционной, глиняной черепицей

Особенности укладки металлочерепицы Каскад

Перед тем как приобрести металлочерепицу, нужно точно высчитать площадь крыши и количество требующихся листов. Это важно, чтобы не допустить приобретения меньшего, чем необходимо, количества материала. В противном случае на крыше могут оказаться листы другого оттенка.

• шуруповерт с комплектом бит;
• молоток;
• ножовка по металлу, пила по дереву и лобзик;
• степлер с запасом скрепок;
• рейка и маркер.

1. Для устройства обрешетки вначале монтируются стропила, соблюдая шаг 600 мм. Это требуется для того, чтобы можно было между ними уложить плиты утеплителя, не создавая мостиков холода. Если крыша мансардная, то рекомендуется укладывать утеплитель толщиной не менее 200 мм. Это обеспечит тепло в подкровельном пространстве.

2. На стропила сверху стелится гидропароизоляционная пленка. Рулон разматывается поперек стропил и закрепляется степлером. Первый слой укладывается снизу, по свесу. Следующий выше, с нахлестом не менее 100 мм.

3. До того как начнется монтаж обрешетки на пленку по стропилам саморезами или гвоздями крепится контрбрусок толщиной 25–40 мм. Это нужно для того, чтобы между досками обрешетки и гидроизоляционной пленкой образовалось вентиляционное пространство, по которому мог бы стекать в водосточную систему образовывающийся конденсат.

4. Обрешетка делается из обрезной доски толщиной 25 –35 мм и шириной 100 мм. Шаг с которым укладываются доски обрешетки по площади крыши разный. Первая доска крепится по свесу. Шаг второй составляет 280 мм. Затем шаг увеличивается до длины волны и составляет 350 мм. Делая монтаж кровли, надо помнить, что вокруг дымоходов, у ендовы и мансардных окон требуется стелить доски обрешетки не соблюдая шаг, а вплотную друг к другу, не допуская щелей. Все деревянные элементы кровли должны быть тщательно обработаны антисептиком в несколько слоев. Желательно обрабатывать древесину до установки ее на крышу.

5. Металлочерепица Каскад покрыта защитной пленкой, поэтому перед укладкой, на земле, эту пленку следует удалять.
6. Укладываются кровельные листы справа налево, с соблюдением правила нахлеста на предыдущий лист. Следующий лист должен закрывать капиллярную канавку на предыдущем. У «Каскада» эта канавка находится слева листа. Если кровля начинает монтироваться слева направо, тогда левый край следующего листа подсовывается под правый край предыдущего на необходимую глубину.

7. Монтаж крайнего элемента по карнизу требуется делать с выступом в 40 – 50 мм. То же самое делается по свесу крыши.
8. Для крепления при монтаже берутся специальные саморезы с резиновой прокладкой и сверлом на резьбе, закручивать которые требуется правильно, не перетягивая и не давая слабины.

9. При монтировании металлической черепицы саморезы надо располагать, соблюдая определенный порядок. По нижней части по карнизу — через волну в каждом втором прогибе, попадая в подошву, прилегающую к доске обрешетки. Боковой нахлест по каждому поперечному рисунку, а последующие листы через ряд волны.

размеры, цвет, инструкция по монтажу, фото, видео

Металлочерепица представляет собой материал, который очень часто применяют при возведении кровли малоэтажных домов. Этот материал имеет большое количество форм и оттенков, быстро монтируется и обладает высокой прочностью.

Металлочерепица Каскад –это современный кровельный материал, который выглядит очень стильно и оригинально. Она имеет прямой ровный рисунок рельефа с декоративными канавками.

Это покрытие внешне похоже на плитку классического шоколада. Канавки необходимы не только для придания материалу эстетической красоты. Они повышают устойчивость металлочерепицы к продольным нагрузкам.

Производство металлочерепицы

Металлочерепица Каскад производится с помощью специальных прокатных станков. При изготовлении формируются гладкие стальные листы с полимерным покрытием.

Оцинкованный лист предварительно покрывают фосфатным слоем и грунтовкой.  Тыльную сторону листа покрывают лаком. Внешнюю сторону кровельного материала покрывают полимерным слоем: пуралом, полиэстером, матовым полиэстером либо пластоизолом.

Лист металлочерепицы Каскад содержит:

• слой грунтовки;

• стальной лист;

• полимерное покрытие;

Сам стальной лист должен иметь толщину не менее 45 миллиметров. Поскольку в этом случае материал обладает наивысшей прочностью.

Сегодня на рынке строительных материалов существует материал толщиной 40 миллиметров. Приобретать такой кровельный материал не желательно, поскольку это отразится на качестве и сроке эксплуатации покрытия. Такая металлочерепица Каскад имеет более низкую цену, однако деформируется чаще из-за меньшей толщины.

Цинковый слой обеспечивает защиту кровельного материала от коррозии. Фосфатный и грунтовочный слои выполняют роль основания для следующих слоев, а также создают дополнительную защиту. Цвет кровельного материала обеспечивает полимерное покрытие. Также этот слой обеспечивает защиту от коррозии и атмосферных осадков.

Параметры Каскада

Стандартный лист металлочерепицы «Каскад» имеет следующие параметры:

• полная ширина – 1170 миллиметров;

• полезная ширина кровельного листа – 1110 миллиметров;

• длина волны листа составляет 350 миллиметров;

• высота профиля – 15 миллиметров;

• изготовители выпускают листы металлочерепицы «Каскад» различной длины. Она может составлять 500, 1200, 2250 либо 3650 миллиметров. Данные размеры являются самыми востребованными. Следует отметить, что наибольшая длина листа составляет 6500 миллиметров;

• помимо «Стандарта» также существует Каскад «Премиум». Он отличается от стандартного листа высотой профиля, который составляет 20 миллиметров;

• листы металлочерепицы должны соответствовать ТУ 5285-001-99807558-2007 либо ГОСТ 24045-94. Отклонение в толщине кровельного листа не должно превышать 0,05 миллиметров;

• размеры листа металлочерепицы «Каскад» в зависимости от изготовителя могут иметь небольшие отличия. Различие по ширине и длине листа составляет ± 20 миллиметров. Также изготавливаются листы металлочерепицы «Каскад» с высотой профиля 25 миллиметров и более.

Преимущества

Данный вид металлочерепицы имеет следующие преимущества:

• малый вес листов. Вес одного квадратного метра кровельного листа составляет 4 кг. За счет этого монтаж листов выполняется достаточно быстро. К тому же кровельное покрытие из данного материала не оказывает высокие нагрузки на стены здания;

• прочность материала. Металлочерепица «Каскад» имеет длительный срок службы, а также обладает морозоустойчивостью, что очень важно для российского климата. Также к преимуществам материала относится пожаробезопасность;

• устойчивость к коррозии. Она обеспечивается полимерным покрытием, нанесенным на металлический лист;

• доборные элементы плотно прилегают на уложенные кровельные листы за счет плоской штамповки профиля;

• кровля из металлочерепицы «Каскад» выглядит очень привлекательно и внешне похожа на глиняную черепицу.

Цвет Каскада

Палитра цветов металлочерепицы «Каскад» соответствует системе RAL. Этот материал изготавливают всех оттенков, которые входят в данную систему.

Наибольшей популярностью пользуются кровельные листы темно- коричневого цвета, которые выглядят как плитка черного шоколада, а также красно- коричневый цвет.
Медно-зеленый цвет Каскада выбирают любители старинной крыши. Под классику лучше всего выбрать серый оттенок. Любители современной архитектуры, как правило, выбирают металлические оттенки.

Монтаж металлочерепицы Каскад

Согласно инструкции по применению укладывать металлочерепицу «Каскад» необходимо на обрешетку со строго определенным шагом.

монтаж металлочерепицы Каскад

Перед покупкой металлочерепицы необходимо вычислить площадь крыши здания и количество кровельных листов.

Перед укладкой металлочерепицы «Каскад» необходимо изучить инструкцию по применению и запастись следующими инструментами:

• степлер и скрепки;

• шуруповерт и комплект бит;

• лобзик и пила по дереву;

• ножовка по металлу.

Ни в коем случае нельзя резать листы металлочерепицы с помощи болгарки и абразивных кругов. В этом случае может появиться большое количество сколов полимерного слоя, а также образоваться коррозия листов.

Металлочерепицу этого вида необходимо укладывать на крышу с углом наклона от 14 градусов.

Укладка черепицы «Каскад» осуществляется следующим образом:

1. В первую очередь выполняется монтаж стропильных ног. При этом необходимо соблюдать шаг 60 сантиметров. Это нужно для укладки плит теплоизоляционного материала между стропилами без образования так называемых «мостиков холода». Толщина теплоизолятора для мансардной крыши должна быть как минимум 200 миллиметров.
2. Поверх стропил закрепляется гидропароизоляционная пленка. Для этого необходимо размотать рулон материала перпендикулярно стропильным ногам и зафиксировать с помощью степлера. Начинать укладку нужно в нижней части кровельного свеса, а следующий слой крепить выше с нахлестом от 100 миллиметров.
3. Поверх гидропароизоляции вдоль стропил закрепляется контробрешетка. Ее изготавливают из брусков толщиной от 25 до 40 миллиметров. Контробрешетка нужна для создания вентиляционного зазора между обрешеткой и слоем гидроизоляции. Через этот зазор скапливающийся конденсат будет стекать в желоб водостока.
4. Обрешетку изготавливают из обрезной доски. Толщина доски должна составлять 25-35 миллиметров, а ширина – 100 миллиметров. Следует отметить, что шаг обрешетки разный по площади крыши. Крепить первую доску необходимо по свесу. Вторая закрепляется с шагом 280 миллиметров. Далее увеличивается шаг до длины волны листа и составляет 350 миллиметров. Возле таких элементов, как ендова, дымоход, мансардные окна следует делать сплошную обрешетку. Элементы крыши, выполненные из древесины, необходимо обработать антисептическим средством. Эту процедуру желательно выполнить до монтажа деревянных элементов на крышу.
5. Металлочерепица этого вида содержит специальную защитную пленку, которую необходимо снимать перед монтажом.
6. Листы кровельного материала крепятся справа налево. При этом не следует забывать о нахлесте на предшествующий лист. Капиллярная канавка листа должна быть закрыта следующим укладываемым листом. У металлочерепицы «Каскад» капиллярная канавка располагается с левой стороны листа. При укладке кровельного материала слева направо необходимо подсовывать левую кромку последующего листа под правую кромку предшествующего на определенную глубину.
7. Крайний элемент по карнизу и свесу необходимо крепить с небольшим выступом в 40-50 миллиметров.
8. Листы крепят специальными саморезами. Они содержат сверло на резьбе и прокладку из резины.
9. Закручивать саморезы в листы металлочерепицы нужно в определенном порядке. Нижнюю часть по кровельному карнизу крепят через одну волну в каждый второй прогиб. При этом необходимо попадать в подошву, которая прилегает к обрешетке. Боковой нахлест крепят по каждому поперечному рисунку. Фиксация последующих кровельных листов осуществляется через один ряд волны.

Видео о том, как выполнить монтаж черепицы Каскад:

Дополнительные элементы

Существует ассортимент всевозможных фартуков и планок для крыш сложной формы. Также существуют различные дополнительные элементы кровли, благодаря которым использование крыши становится безопасным и удобным.

доборные элементы для металлочерепицы

Для перемещения по кровле и ухода за антеннами и трубами дымохода используются специальные лестницы и переходные мостики.  Для предотвращения лавинообразного схода слоя снега с крыши монтируют трубчатые снегозадержатели. Также можно выполнить монтаж кровельных ограждений, антенных и вентиляционных выходов.

Фото домов с металлочерепицей Каскад

Похожие статьи :

виды, цвет, размеры, шаг обрешетки при монтаже

Содержание:

Металлочерепицу Каскад относят к современным кровельным материалам, обладающим стильной и оригинальной внешностью. Визуально такая отделка очень напоминает плиточный шоколад, канавки которого не только делают кровлю эстетичнее, но и повышают ее стойкость к внешним нагрузкам.

Как изготовляют металлочерепицу Каскад

Для производства данного материала потребуются прокатные станки. В процессе изготовление происходит формирование гладкой стальной продукции, покрытой полимером. Оцинкованную поверхность вначале обрабатывают слоем фосфата и грунтовки. Внутренняя сторона материала лакируется. Для отделки внешней стороны используется полимерное покрытие из пурала, полиэстера, матового полиэстера или пластизола.

Металлочерепица Каскад состоит из:

• Грунтовки.
• Цинка.
• Листа стали.
• Полимера.
• Фосфатного покрытия.

Для изготовления данного материала используются сталь толщиной от 45 мм: именно это позволяет сообщить покрытию необходимую прочность. В продаже можно также встретить плиты толщиной 40 мм. Приобретения такой продукции несет определенные риски, так как ее качество довольно низкое. Некоторые покупатели приобретают более тонкие образцы из-за их дешевизны, однако деформация данного покрытия происходит намного чаще.

С помощью цинкового слоя достигается защита кровли от ржавления. Слой фосфата и грунтовки позволяют создавать хорошее основание под последующие слои и выполнять защитную функцию. Что касается цвета черепицы, то его определяет полимерное покрытие, которое также служит защитой от коррозии и климатических воздействий.

Размеры черепицы

Перед выбором кровельного материала нужно обращать внимание на размеры металлочерепицы, а также толщину защитного слоя. Стандартный лист металлочерепицы Каскад обладает следующими параметрами:

1. Полная ширина 1170 мм.
2. Полезная ширина 1110 мм.
3. Размер волны металлочерепицы 350 мм.
4. Высота профиля 15 мм.
5. Длина листов может отличаться. Самыми применяемыми типоразмерами являются 500, 1200 и 3650 мм. Ограничение по длине одного элемента составляет 6500 мм.
6. Кроме стандартной продукции, существует Каскад «Премиум». Его отличает прежде всего высота профиля в 20 мм.
7. Производство металлопрофиля Каскад контролирует ТУ 5285-001-99807558-2007 и ГОСТ 24045-94. Отклонение параметра толщины допустимо не более, чем на 0,05 мм.
8. У различных производителей размеры черепицы Каскад могут слегка разниться: ширина и длина листов обычно колеблется в пределах 20 мм. Встречается также продукция Каскад, обладающая очень высоким профилем – от 25 мм.

Достоинства материала

Среди сильных сторон данной металлочерепицы можно выделить следующее:

• Небольшой вес. Один квадратный метр покрытия весит всего 4 кг, что заметно упрощает его укладку. Оформленная таким образом кровля не будет создавать дополнительных нагрузок на стены, поэтому усиление обычно не проводится.
• Прочность. Для металлочерепицы Каскад характерна хорошая продолжительность службы, а также способность стойко переносить морозы и значительные нагревания.
• Стойкость к ржавлению. Наличие защитного полимерного слоя сохраняет листы от преждевременного разрушения под воздействием коррозии.
• Плотность прилегания доборных элементов. Этому способствует плотная штамповка профилей.
• Внешняя привлекательность. Визуально металлочерепица Каскад выглядит, как классическая черепица из глины.

Цветовая гамма

Для определения палитры цвета металлочерепицы Каскад применяют систему RAL: в цветовой гамме материала присутствуют все оттенки из данной системы. Чаще всего используются кровельные листы с темно-коричневой окраской, напоминающие черный шоколад.

Также весьма популярны красно-коричневые листы. Любители классики обычно предпочитают медно-зеленый оттенок, позволяющий декорировать крышу под старину. Для современной архитектуры более подходящим вариантом будет один из металлических оттенков.

Особенности монтажа стропил, обрешетки, металлочерепицы

Как гласит сопроводительная инструкция, монтаж металлочерепицы Каскад должен осуществляться на обрешетку с определенным шагом. Отправляясь за покупкой материала, предварительно проводят вычисление общей площади кровли: это даст возможность определиться с числом листов. Перед началом укладочных работ следует запастись молотком, рейкой, маркером, шуруповертом, степлером, скрепками, ножовкой по металлу и пилой по дереву.

Использование болгарки лучше исключить, так как такая порезка сопровождается образованием многочисленных сколов на полимерном слое. В последствии это создает дополнительные предпосылки для появления коррозии. Угол уклона при укладке металлочерепицы лучше брать не менее 14 градусов.

Порядок выполнения работы:

1. Первым делом следует уложить стропильные ноги. Соблюдаемый при этом шаг рекомендуется в пределах 60 см. Это позволит уложить плиты утеплителя между стропил так, чтобы не появлялись «мостики холода». На мансардах используют теплоизолятор толщиной не менее 200 мм.
2. Над стропилами необходимо закрепить пароизоляционную пленку. Разматывания материала удобнее будет проводить под углом 90 градусов к стропильным ногам, фиксируя его степлером. Вначале оформляют нижнюю часть кровли, с креплением каждого последующего слоя. Используемый при этом нахлест составляет примерно 100 мм.
3. Далее укладывают контробрешетку из брусков толщиной 25-40 мм. Таким образом достигается организация вентиляционных зазоров, разделяющих обрешетку и гидроизоляцию.
4. Для изготовления обрешетки под металлочерепицу Каскад подойдет обрезная доска толщиной 25-35 мм и шириной 100 мм. Шаг обрешетки будет отличатся на разных участках поверхности кровли. Первая доска фиксируется по свесу. Вторая – с отступом в 280 мм. В дальнейшем шаг увеличивают до 350 мм. Дымоход, ендова, мансардное окно оформляется сплошной обрешеткой. Все деревянные детали кровли проходят обязательную антисептическую обработку: лучше всего это выполнить до их установки на поверхность крыши.
5. Перед укладкой с металлочерепицы нужно снять защитную пленку. Для крепления листов выбирается направление справа налево, с обязательным нахлестом на предыдущий лист. Самое главное при этом – закрывать следующим элементов капиллярную канавку предыдущего. Металлочерепица Каскад имеет данные канавки по левой стороне. Осуществляя укладка слева направо проводится подсовывание левой кромки следующего элемента под правую кромку предыдущего.
6. Для крепления крайнего листа вдоль карниза оставляют небольшой выступ в 40-50 см. Для крепления листов применяют специальные саморезы, оснащенные сверлом на резьбе и резиновой прокладкой.
7. При закручивании саморезов важно соблюдать определенную последовательность. На нижних участках они фиксируются через волну, в основание каждого второго прогиба. Очень важно достигать попадания в подошву под обрешеткой, для чего приходится контролировать правильность шага металлочерепицы Каскад. Для фиксации бокового нахлеста используется поперечный рисунок. Все последующие кровельные элементы крепят через одну волну.

Использование дополнительных элементов

В ассортименте имеются также различные фартуки и планки, которыми оформляются кровли со сложной геометрией. Что касается дополнительных кровельных элементов, то с их помощью достигается большее удобство и безопасность эксплуатации. К примеру, любая кровля имеет на своей поверхности трубы, антенны и другие конструкции, которые требуют регулярного обслуживания. Для этих целей предусмотрены специальные лестницы и переходные мостики.

В случае обильных снегопадов возникает риск лавинообразного схождения снега с крыши, в результате чего может повреждаться не только ее поверхность, но и находящиеся возле дома деревья и другие объекты. Во избежание подобных явлений крыша оснащается трубными снегозадержателями. Кроме того, при необходимости, монтируются кровельные ограждения, антенные и вентиляционные выходы.

Красивые крыши домов: металлочерепица Каскад на фото

Содержание

1. Преимущества использования металлочерепицы Каскад
2. Установка металлочерепицы Каскад и ее особенности

При сооружении частного дома необходимо уделять особое внимание каждой детали, ведь ошибка в любой из них сильно отразится на эксплуатационных характеристиках постройки и сроке ее службы. Конечно, многие окажутся правы, если скажут, что главное – правильно заложить фундамент, но дом должен быть защищен не только снизу, а и сверху. В связи с этим, нужно ответственно подойти к созданию крыши, выбору конструкции и разработке проекта. На этапе проектирования необходимо выбрать кровельный материал, который должен быть не только привлекательным внешне, но и надежным, чтобы обеспечить комфорт и безопасность проживающих в доме людей.

Выбрав металлочерепицу Каскад, можно не только защитить постройку экологически безопасным материалом на долгие годы, но и создать привлекательный экстерьер частного дома, способный радовать не только домочадцев, но и приглашенных родственников, гостей или друзей.

Преимущества использования металлочерепицы Каскад

На современном строительном рынке количество материалов для кровли крыши практически никак и ничем не ограничивается. Выбирая материал для покрытия крыши, необходимо ознакомиться с его достоинствами и недостатками, сравнить технические возможности и характеристики, после чего можно выбрать подходящий вариант. Для того, чтобы материал привлекал большое число покупателей производители, всячески пытаются его преобразить, предать ему оригинальную форму и цветовое исполнение.

Стремясь увеличить рост продаж и число довольных покупателей, производители создали экологически безопасную керамическую черепицу и ряд мягких материалов. Именно металлочерепица объединила в себя ряд достоинств всех представленных на рынке материалов, ведь она не только надежна и прочна, но и очень красива внешне.

Кроме того, материал не поддается климатическим влияниям, так как металлочерепица устойчива к дождю, снегу и ультрафиолетовым лучам. При их воздействии она не трескается, не накопляет и не впитывает влагу, ветер не способен сорвать ее листы. Если провести правильный монтаж кровельного покрытия, то можно быть спокойным и не задумываться о состоянии крыши долгие годы. Материал может использоваться как на простых, так и сложных крышах, при этом способен гарантировать абсолютную герметичность.

Металлочерепица Каскад имеет не только привлекательный внешний вид, но и хорошие эксплуатационные показатели, множество цветовых исполнений. Материал хорошо сочетается с иными строительными материалами, подойдет под любой тип отделки фасада и будет с ним полностью гармонировать. Отличие металлочерепицы Каскад заключается в ее оригинальном профиле, что внешне напоминает плитку шоколада.

Основное достоинство материала в его экономичности, так как отходов при монтаже металлочерепицы Каскад практически нет. Помимо этого, следует отметить цену материала, которая доступна каждому и не очень высока в сравнении с другими кровельными покрытиями. Материал хорошо имитирует керамическую черепицу, очень привлекателен внешне и не скапливает на своей поверхности снег или талую воду. Период эксплуатации достигает пятидесяти лет, так как полимерное покрытие гарантирует надежность материала и его устойчивость к агрессивным внешним факторам.

Установка металлочерепицы Каскад и ее особенности

В зависимости от качества монтажа можно сказать, сколько лет сможет прослужить крыша и насколько она будет надежной. Именно поэтому следует уделить особое внимание установке кровельного материала, подготовиться к этому процессу и ознакомиться с особенностями, которые являются неизбежными.

Особенности кровельного покрытия:

• Небольшой коэффициент нахлеста.
• Высокая поперечная и продольная жесткость.
• Небольшой вес.

Перед началом кровельных работ необходимо закупить строительные материалы и приспособления, оборудование, с помощью которого будет проводиться монтаж кровельного материала. В первую очередь необходимо подготовить такие инструменты: пила, рейка, шуруповерт, молоток, маркер, ножницы для металла и электрические ножницы, а также маркер. Следует отметить, что болгарка находится под запретом, ведь она может разрушить полимерное покрытие, а это повлечет за собой образование коррозии.

Расстояние между стропильными ногами должно быть не больше, чем 90 сантиметров, но нужно также учесть ширину слоя теплоизоляции. Под теплоизоляцией понимают различные материалы, но лучше отдать свое предпочтение минеральной вате, ведь она отыграет роль не только теплового, но и звукового изолятора.

Скаты должны быть под наклоном не менее 15 градусов, иначе на поверхности металлочерепицы Каскад будет залеживаться снег. Материал укладывают внахлест, если длина ската до 6 метров, то запас нахлеста минимален, если больше, то и нахлест должен увеличиваться. Также нужно позаботиться о надежном слое гидроизоляции, ведь именно она защитит кровлю от промерзания, плесени и грибков.

При монтаже гидро- и пароизоляции необходимо оставлять зазор между слоем и черепицей для естественной вентиляции. Все древесные материалы должны быть обработаны антисептиками и пропитками. Если есть мансардные окна, то возле них выкладывается сплошная обрешетка, крепить мателлочерепицу Каскад нужно с помощью саморезов, оснащенных герметичной прокладкой.

Металлочерепица Каскад очень привлекательный и популярный вариант для кровли крыши частного дома. Именно она является самой актуальной у застройщиков, так как этот материал доступен по цене, экологически безопасен. Кроме этого при монтаже практически отсутствуют отходы, эксплуатационные характеристики на высоком уровне, а внешне дом с таким кровельным покрытием всегда будет выглядеть стильно и привлекательно. Материал не требователен и прост в уходе, его не нужно обрабатывать различными средствами, так как его надежность гарантирует полимерное покрытие.

Выбрав металлочерепицу Каскад можно получить не только надежно защищенный дом с хорошей крышей, но и эстетически привлекательную постройку, способную приятно удивлять долгие годы.

Использование металлочерепицы Каскад, описание с фото

Надежная кровля — одна из главных частей конструкции дома. Ее функция заключается в защите от дождя, снега, ветра, солнца и других внешних факторов. Кроме того, крыша является архитектурным элементом, дополняющим стиль здания. Одним из самых популярных кровельных материалов можно назвать металлочерепицу, которая отвечает всем современным требованиям. Стоит обратить внимание на разновидность Каскад. Металлочерепица с такими характеристикам будет оптимальным выбором.

Преимущества материала

Среди разнообразия кровельных материалов, представленных на рынке, металлочерепица выгодно отличается сочетанием эксплуатационных характеристик и цены. Разнообразие цветовых вариаций, прочность и экологичность позволяют использовать такое покрытие для крыш как жилых, так и промышленных зданий, гармонично вписываясь в архитектурный ансамбль.

Преимущества Каскада:

• Строгий прямоугольный рисунок металлочерепицы Каскад впишется в дизайн любого дома современного стиля.
• Металлочерепица пригодна для отделки крыш сложной формы.
• Сравнительно небольшой вес кровельного материала позволит уменьшить нагрузку на стены и фундамент, а также облегчит работу по их монтажу.
• Большой размер листов приводит к уменьшению числа стыков, что положительно сказывается на гидроизоляции и ведет к экономии материала.
• Полимерное покрытие защищает металл от коррозии, предохраняя от воздействия атмосферных осадков, ультрафиолетового облучения.
• Металлочерепица полностью соответствует требованиям пожарной безопасности.

Технические характеристики

Металлочерепица представляет собой оцинкованные листы стали, на которые нанесен слой полимерного покрытия, выполняющего как защитную, так и декоративную функцию.

Для производства листов серии Каскад используют металл толщиной 0,45-0,5 мм. Листы имеют ширину 1110 мм и длину от 0,5 до 8 м. Высота профиля 15 или 20 мм, длина волны 35 мм. Лист металла имеет перпендикулярные изгибы, которые на фото напоминают плитку шоколада. Обладая дополнительной жесткостью в продольном и поперечном направлении, листы металлочерепицы Каскад имеют преимущество перед другими формами.

Покрытие листов бывает разным и имеет несколько слоев, верхним из которых выступает полимер. Чаще всего это полиэстер, продлевающий срок эксплуатации металлочерепицы до 25 лет. Такие листы имеют яркий насыщенный цвет, устойчивы к внешним факторам и выгоранию. Использование полиэстера с дополнительным тефлоновым слоем позволяет увеличить срок службы кровельного покрытия до 35 лет. Такие листы приобретают матовость и шероховатость. Использование покрытия из платизола создает максимальный защитный эффект и позволяет добиваться фактурных поверхностей под дерево, камень или кирпич.

Особенности монтажа

Качество укладки и срок службы металлочерепицы Каскад зависит от профессионализма людей, занимающихся монтажом. При соблюдении всех технологических требований кровля сможет обеспечить выполнение всех своих функций. Для применения металлочерепицы подходят крыши с уклоном не менее 14 градусов.

Устройство кровли имеет слоистую конструкцию, которую называют кровельным пирогом. Каждый слой этой конструкции выполняет свою задачу и имеет строго определенное место. В совокупности они обеспечивают теплоизоляцию, пароизоляцию, предотвращают коррозию металла вследствие появления конденсата, поглощают шум от капель дождя. Слои теплой кровли располагаются в следующем порядке:

1. Стропила по рекомендациям производителей металлочерепицы располагаются на расстоянии не более 90 см. Это также соответствует ширине большинства утеплителей.
2. Пароизоляция, обеспечивающая защиту теплоизоляционных материалов от сырости.
3. Теплоизоляционный слой укладывают между стропилами и поперечными прогонами.
4. Вентиляционный слой не менее 50 мм.
5. Гидроизоляция из непроницаемой или мембранной пленки.
6. Контробрешетка, прижимающая гидроизоляционный слой.

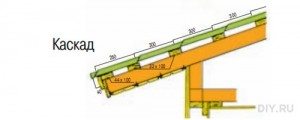

7. Обрешетка под металлочерепицу Каскад монтируется с шагом 35 см вдоль ската. Для этой цели используют брус сечением 30х100 мм.
8. Металлочерепица.

Очень важно защитить теплоизоляционный слой от проникновения влаги и пара как извне, так и из середины дома, так как его намокание приводит к резкому снижению изолирующих показателей и порче материала.

Подготовка листов металлочерепицы

Все манипуляции с листами необходимо производить в защитных перчатках во избежание травм. Для удобного перемещения листов на крышу сооружают полозья из досок, что существенно упрощает работу. Не следует брать листы металлочерепицы за углы, так как это может привести к образованию заломов и деформации металла. Для разрезания листов применяют ножницы или ножовку по металлу. Не рекомендуется использовать болгарку, так как острые края могут повредить полимерное покрытие металлочерепицы, что приведет к возникновению коррозии.

Последовательность монтажных работ

В первую очередь устанавливается стропильная система. Шаг между стропилами зависит от выбранного теплоизолирующего материала и составляет от 60 до 90 см. После установки стропил и проверки угла наклона на них с помощью степлера или мелких гвоздей крепят гидроизоляционную пленку. Рулон разворачивают в горизонтальном направлении, нахлест на стыках пленки должен составлять не менее 15 см. Поверх пленки монтируют контробрешетку.

Между стропилами укладывают теплоизоляцию, не забывая о воздушных прослойках для вентиляции. Гидроизоляционный слой укладывают аналогично пароизоляции, раскатывая горизонтальными полосами с нахлестом 15 см, начиная снизу. С помощью вертикальной контробрешетки создают вентиляционную прослойку, гвозди вбивают с интервалом 30 см, для чего на пленке обычно имеются отметки. После этого приступают к монтажу обрешетки из обрезной доски.

В местах примыкания к дымоходам, вентиляционным трубам, коньков и ендов сооружают сплошную обрешетку. Толщина доски, выходящей на карниз, должна быть на 15 мм больше. Для металлочерепицы Каскад существуют определенные требования к шагу обрешетки. Между первой и второй доской он должен составить 25 мм, следующий — 30 мм, все последующие — 35 мм. Обрешетка крепится оцинкованными гвоздями к стропилам. Торцевая планка должна выступать на 45 мм выше обрешетки.

До укладки листов металлочерепицы Каскад следует закрепить карнизную планку с нахлестом 10 см. На нее при необходимости крепят водостоки. Особое внимание следует уделить ендовам — внутренним стыкам крыши. Их укладывают в первую очередь.

Металлочерепицу Каскад начинают укладывать от правого торца крыши. Первый лист должен выступать за карнизную планку на 30 мм. Крепление производят в середине верхней части листа. На левой части листа находится капиллярная канавка, на которую должен заходить следующий лист. Края листов тщательно выравнивают и только после этого скрепляют их вместе с помощью саморезов. Производителем металлочерепицы предоставляется схема расположения саморезов, в соответствии с которой должно производиться крепление. Таким образом производится укладка всех листов.

Дополнительные элементы

Для крыш сложной конструкции существует ассортимент различных планок и фартуков, позволяющих собрать любую конфигурацию. Кроме того, существуют дополнительные элементы, делающие пользование крышей удобным и безопасным. Переходные мостики и лестницы необходимы для перемещения по крыше для ухода за дымоходами и антеннами. Трубчатые снегозадержатели монтируют на крышу для предотвращения сползания снежного сугроба. Благодаря им снег сходит постепенно. Кроме того, можно установить кровельные заграждения, вентиляционные и антенные выходы.

При строительстве дома кровля является одним из самых заметных и важных функциональных элементов. Правильный выбор кровельного покрытия является важным шагом и требует серьёзного подхода. Металлочерепица Каскад будет удачным выбором при условии качественного профессионального монтажа.

Фото крыш, покрытых металлочерепицей Каскад

Металлочерепица Каскад: монтаж, производство, инструкция мп

Рынок современных кровельных покрытий богат разнообразием качественных материалов, среди которых выделяется уникальный кровельный материал, имеющий новые архитектурные возможности – это металлочерепица Каскад – производство основано на автоматизированном методе получения металлического профиля из сырья, имеющего гладкую поверхность. Статья содержит информацию об особенностях изготовления и монтажа этого кровельного покрытия.

Описание кровельного покрытия

Каскад металлочерепица производится из тонкой, оцинкованной стали с многослойным полимерным покрытием и различной цветовой палитрой.

Форма этого материала близка к классическим моделям металлического кровельного покрытия, но отличают ее четкие грани и выраженные декоративные канавки.

Рельеф металлочерепицы подобен фактуре плитки шоколада. Такая геометрия материала создает на кровле визуальный эффект, что придает дому индивидуальность.

Наличие канавок на верхней грани волны черепицы не только создает дополнительный декор, но и придает стойкость материалу к продольной нагрузке.

При этом марка Каскад кровельного покрытия из всего ряда аналоговых материалов обладает наибольшей экономичностью.

Это определяется незначительным коэффициентом нахлеста, когда осуществляется монтаж металлочерепицы Каскад, при котором образуется минимальное количество отходов и число стыков.

Данная модель металлочерепицы имеет несколько подвидов: каскад, каскад супер или элит.

Каждый подвид имеет незначительные различия в технических характеристиках, но все обладают такими достоинствами:

• не подвержены горению;
• устойчивы к погодным условиям;
• препятствуют коррозийным процессам;
• легкость укладки;
• свойственная экономичность;
• оригинальность внешнего вида;
• жесткость профиля;
• плотное прилегание доборных элементов.

Металлочерепица мп Каскад обладает следующими геометрическими показателями:

• высота профиля – 25 мм;
• толщина металла до 1 мм;
• ширина профилированного листа от 100 до 150 см.

Это приведены стандартные значения.

Монтажная ширина и высота профиля могут меняться в зависимости от разновидности металлочерепицы.

Строгая геометрия, прямолинейные формы и большая монтажная ширина способствуют легкому проведению монтажных работ на кровлях со сложными архитектурными формами.

Внимание. Данный тип металлочерепицы ценится не только за внешний вид, но и за высокое качество, обусловленное техническими свойствами материала и возможностями монтажа.

Технология производства

Технологические линии по изготовлению кровельного материала Каскад постоянно усовершенствуются, благодаря чему черепица становится более прочной и надежной, что делает это покрытие более конкурентоспособным.

Для изготовления материала для кровли крыш применяется автоматизированное оборудование и оцинкованная сталь с долговечным покрытием, не требующим покраски и обработки антикоррозионными средствами.

Готовая металлочерепица имеет большое разнообразие оттенков, что увеличивает возможности дизайна. Металлочерепица Каскад – монтаж проведенный с легкостью, так как листы изготавливаются любой длины.

Масса такого покрытия на 1 кв. м составляет 5 кг.

Комплектация оборудования для производства

В состав производственной линии входит ряд технического оборудования, которое связано единой системой управления.

Базовое производство включает:

• консольный разматыватель, обеспечивающий плавное движение исходного сырья;
• обрезной станок;
• прокатный стан – основной узел оборудования;
• штамп – устройство для формирования особого рельефа на поверхности профиля;
• гильотинные ножницы;
• приемное устройство;
• автоматизированная система управления.

В производственной линии основную роль выполняет прокатный стан, обеспечивающий формирование из гладкого стального листа гофрированного профиля, который впоследствии штампуется для образования рисунка на черепице.

От качества работы прокатного стана и соблюдения технологического процесса зависит качество металлочерепицы:

• точность геометрических параметров;
• равномерность радиуса изгиба;
• четкость размещения и глубины декоративной канавки.

В свою очередь гидравлическое штампующее устройство придает профилированному листу рисунок натуральной черепицы. Система управления с геометрической точностью позиционирует профиль в штамповочное устройство, позволяет отслеживать длину кровельного листа и запускать в действие электрические двигатели.

Осуществление монтажных работ

Обеспечивает долговечность, надежность и герметичность кровли из металлочерепицы Каскад – монтаж, выполненный с соблюдением правил, технологии установки и учетом особенностей укладки этого материала.

Несмотря на то, будете вы выполнять его самостоятельно или доверите исполнение профессионалам, необходимо учесть такие характеристики кровельной черепица Каскад:

• профиль для профнастила имеет небольшой коэффициент нахлеста;
• кровельный материал, в основе которого лежит оцинкованная сталь, обладает достаточной легкостью;
• данное покрытие обуславливает отличные характеристики продольной и поперечной жесткости.

Все характерные свойства говорят об экономичности этого профиля. А это, в свою очередь, означает, что описываемое покрытие удобно для монтажа.

Внимание. При установке стропильной системы для этого материала длина шага не должна превышать 90 см. Ее можно определить шириной материала, используемого для теплоизоляции. Скат для металлочерепичной кровли должен быть не менее 14 градусов.

Особенности расчетов

Инструкция по монтажу металлочерепицы Каскад позволит избежать ошибок в расчетах и укладке материала. Как правило, выбирая длину листа, нужно исходить от длины ската с учетом размера выступа над карнизом – 4 см.

Сделать расчет материала можно по чертежу кровли, но для большей уверенности необходимо произвести обмер обрешетки. Количество металлических листов рассчитывается путем деления длины карниза на полезную ширину профиля.

Для проведения монтажных работ с выступом листов за пределы карниза ската необходимо подбирать длину кратную 30 см.

Внимание. У металлочерепицы разного типа полезная ширина отличается, для материала Каскад она составляет 1050 мм.

Особенности укладки

Для монтирования обрешетки используется доска с размером 32х100 мм. Планка, которая выходит на карниз, должна быть немного толще (44х100 мм). Интервал укладки равен 300 мм.

Элементы обрешетки монтируются на контробрешетку. Рекомендуется применять в качестве прокладки под обрешетку гидроизоляцию, предотвращающую возникновение влаги на внутренней поверхности профиля.

Также гидроизоляция поглощает влагу, поступающую со стороны утеплителя.

Торцевая плана должна превышать высоту профиля материала. Для лучшего закрепления коньковой планки используются дополнительные рейки. Карнизная планка закрепляется до момента крепления листов.

Укладка кровельного покрытия Каскад проводится с любого торца. На шатровых конструкциях крыш начало монтажа – это самая высокая точка ската, от которой листы укладываются в разные стороны равномерно.

При нахлесте последующий лист покрывает капиллярной канавку предыдущего. У металлочерепицы описываемого вида капиллярная канавка располагается на левом краю.

Более удобно проводить укладку слева направо. Укладку листов необходимо производить так, чтобы их края составляли точную линию. Между собой листы скрепляются саморезами в гребень волны.

При монтаже листов соблюдается точность черепичного рисунка. Крепление осуществляется с размещением саморезов зигзагом. Нахлест листов по ширине происходит по каждому поперечному рисунку, обычно для него хватает 10 см.

Во время проведения кровельных работ стоит уделить внимание способу передвижения по ней. Для этого надевается мягкая обувь, опора шага – прогиб волны металлочерепицы.

Совет. Для надежной герметизации кровли на шатровых конструкциях крыш на конек можно использовать уплотнительную ленту. Места нахлестов или сквозных выходов обрабатываются силиконовой массой.

Модель — монтаж металлочерепица Каскад, которую мы описали, применяется в новых и реконструируемых проектах. Она изумительно подходит для административных и индивидуальных сооружений, отличая их кровлю от других строений внешним видом, и придавая ей прочность и жесткость.

Металлочерепица Каскад + фото

Среди металлических кровельных покрытий профиль каскад считается экономичным материалом. Оригинальная форма его волны прекрасно смотрится на крышах любых домов, будь то деревянные или кирпичные. Примеры зданий, крыши которых покрывает металлочерепица каскад, можно увидеть на фото.

Ближе познакомиться с кровельным покрытием поможет рассмотрение характеристики и метод монтажа.

Общий обзор материала

Внешний вид металлочерепицы и удобные для монтажа размеры листа закладываются на производстве. Получившийся методом штамповки материал приобретает привлекательную волну в виде продолговатых прямоугольников с четко выделенными гранями. Именно такая форма отличает каскад от других видов металлочерепицы. Посмотрев на фото, покрытых листами домов, можно увидеть узор с перпендикулярными изгибами, напоминающий шоколадную плитку. Форма штамповки обусловлена не только дизайнерским решением. Грани волны увеличивают жесткость листа, что позволяет снизить его вес. Эти характеристики положительно сказываются во время монтажа и в процессе эксплуатации. Крыши домов, укрытые черепицей каскад, отличаются легким весом, оказывая меньшее давление на стены и основание здания.

Сверху каскад, как и любая металлочерепица, покрыта несколькими слоями защитного покрытия. Верхнее напыление делают полимером. Самый распространенный – это полиэстер. Он устойчив к негативному воздействию внешних факторов, яркий цвет не выгорает на солнце за все время эксплуатации, сохраняя эстетичность и обеспечивая металлическому листу защиту в течение 25 лет. Для увеличения срока службы металлочерепицы до 35 лет к полиэстеру добавляют тефлон. Такой материал можно отличить по матовому оттенку и слабой шероховатости. Реже в качестве покрытия применяется платизол. С его помощью формируют фактурную поверхность листа.

Характеристики каскада

Производимая по стандартам металлочерепица, отвечает следующим параметрам:

• общая ширина – 1170 мм;
• полезная ширина – 1110 мм;
• длина волны – 350 мм;
• высота профиля – 15 мм;
• длина листов варьируется от 0,5 до 6,5 м;
• толщина металла от 0,45 до 0,5 мм.

Кроме листов стандартных параметров, производят еще один вид под названием «Премиум». Его отличие заключается в высоте профиля, которая составляет 20 мм.

Производство кровельного материала отвечает ГОСТ 24045-94, на что надо обращать внимание при покупке. Но может быть и обозначение ТУ 5285-001-99807558-2007, что также соответствует общепринятым стандартам. По толщине металла отклонения не должны превышать 0,05 мм.

Важно! Для покрытия крыши необходимо приобретать металлочерепицу каскад только одного производителя.

Габариты листов разных фирм могут иметь отклонение 20 мм в разную сторону. В продаже встречается металлочерепица с высотой профиля от 25 мм и выше, на что надо обращать особое внимание. Для лучшего представления на фото можно рассмотреть черепицу каскад и ее размеры.

Цвет металлочерепицы

Палитра цветов кровельного материала соответствует системе RAL. Каскад производят всех оттенков, входящих в эту серию. Самыми популярными являются листы красно-коричневого цвета или темно-коричневого, напоминающего плитку черного шоколада. Любители старинной крыши отдают предпочтение медно-зеленому оттенку металлочерепицы. Под классику предпочтительно выбирать серый цвет. Необычный дизайн крыши можно сделать листами, окрашенными под облака. Все, кто предпочитает современную архитектуру чаще всего останавливаются на металлических оттенках.

Порядок укладки каскада на крышу

Производитель металлочерепицы каскад рекомендует монтировать листы на обрешетку, уложенную выше кровельного пирога с определенным шагом. В принципе, расстояние между элементами обрешетки определяет длина волны – 350 мм. Но на некоторых участках крыши показатель может изменяться.

При перекрытии кровли на углах скатов листы придется подрезать. Это нельзя делать болгаркой с установленным абразивным кругом. От искр происходит нагревание металла, сопровождаемое выгоранием полимерного покрытия. В этом месте черепица со временем начнет ржаветь.

Выбирая металлочерепицу каскад в качестве кровельного покрытия надо учесть, что подобный материал допустим к использованию на крышах с уклоном больше 14^о.

Порядок монтажа состоит из следующих шагов:

• перед обустройством обрешетки сначала надо установить стропильную систему. Шаг между каждым элементом обычно выдерживают 600 мм. Это обусловлено стандартной шириной утеплителя, укладываемого между стропильными ногами. Для мансарды под металлочерепицу каскад оптимальная толщина теплоизоляции составляет 200 мм;
• поперек стропил, двигаясь снизу вверх, раскатывают рулонную гидроизоляцию. Металлочерепице свойственно образовывать конденсат при перепаде температур. Гидроизоляционная пленка защитит утеплитель и деревянные элементы крыши от негативного воздействия влаги. Листы каскада укладывают внахлест не менее 150 мм, закрепляя скобами степлера к стропилам;
• гидроизоляцию дополнительно крепят контрбрусками толщиной 30–40 мм. Их прибивают гвоздями к стропильным ногам. Создание такой конструкции обусловлено образованием подкровельного вентиляционного пространства;
• сверху контрбрусков крепят доски сечением 35х100 мм, образующие обрешетку. Шаг элементов на каждом участке крыши разный. Первую доску фиксируют по свесу. Через 280 мм располагают второй элемент обрешетки. Дальнейшее расстояние определяется длиной волны, то есть 350 мм. На участках примыкания кровли к выступающим сооружениям доски обрешетки устанавливаются вплотную без зазоров;
• перед монтажом с каждого листа металлочерепицы снимают защитную пленку, предназначенную для безопасной транспортировки материала. Первый лист располагают с правой стороны ската. Следующие укладывают внахлест. Такое направление обусловлено расположением капиллярной канавки каскада с левой стороны, которая должна перекрываться. Если черепицу начать укладывать с левой стороны, то край каждого следующего листа придется подсовывать под предыдущий, что крайне неудобно.
• каждый лист металлочерепицы фиксируют специальными саморезами. Под их шляпками должны быть резиновые прокладки. По карнизу листы прикручивают саморезами через одну волну в каждом втором прогибе. На боковых стыках – по поперечному узору. Дальнейшая фиксация остальных черепиц идет через ряд волны.

В отличие от других видов металлочерепицы, каскад способен обеспечить хороший результат покрытия и дает возможность воплотить дизайнерские идеи при ограниченном бюджете.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+
