Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами. Мы рассказали, как сложить печь с плитой,  приложили к описанию  чертежи с порядовками и надеемся, что теперь вы своими руками сможете сложить кирпичные печи для дома.

Или купить готовую печь.

Где купить готовую печь для дома с варочной поверхностью Цены

Простая печь своими руками: разновидности и возведение

Классические атрибуты всегда возвышаются на пьедестале почета. И как раз такой классикой является самая обыкновенная печь. Призванный согревать, кормить и расслабляться, этот предмет технической мысли уже 6-й век подряд заставляет восхищаться его простотой и многофункциональностью. Сомнений нет, что простая печь, сделанная своими руками, обязана быть у каждого, уважающего себя хозяина.

Известный факт, что испокон веков, люди делали все вручную, заставляет задуматься. Каждый элемент будущего творения создавался с трепетом и благоговением. Беря в руки материал, хозяин дома напитывал его энергией и верой, поэтому качество таких вещей не поддавалось никаким сомнениям. Сегодня, как и прежде, этот закон работает, и простая печь из кирпича может стать прочным фундаментом благополучия семьи, попутно решая многочисленные задачи. (См. также: Кирпичная маленькая печь своими руками)

Разновидности и признаки:

Теплота и уют домашнего очага — не более чем метафора нынешнего времени, напротив как ранее – этот предмет интерьера занимал почетное первое место, среди всех артефактов будущего дома. Разграничивая условия, по которым определяется функционал и условия построения печей, можно выделить вполне конкретные признаки:

• Миссия печи. Выделяют — отопительные, отопительно-варочные, кухонные плиты с отопительными щитками и  специальные печи с котлами, печи для бань, печи-камины и др.
• Температурный признак. Различают — умеренный, повышенный и высокий нагрев, от 90 до 120 градусов.
• Длительность горения топлива, которое бывает с кратковременной периодической топкой (1-3 часа), длительное (непрерывное горения) и затяжное, за счёт уменьшения подачи воздуха.

(См. также: Уличная печь своими руками)

• Разграничивают печи — теплоемкие и не теплоёмкие. Первые печи держат сравнительно одинаковую температуру на протяжении длительного времени, в то время, как вторые за нескольких часов, теряют большую часть своего тепла.
• Следующий вид дифференциации основан на выборе толщины кирпича. Кладка простой печи из 0,25 кирпича будет называться тонкостенной, а толстостенной моделью следует называть конструкцию из 0,5 кирпича. Влияние толщины кирпича на теплоотдачу печи очевидны, поэтому при конструкции следует отдать предпочтение второму варианту.
• По схеме движения газов различают такие печи — с движением газов по вертикальным каналам, соединённые последовательно и параллельно, соединенные по горизонтальным каналам,  без каналов и с комбинированной схемой дымоходов.

(См. также: Печи для теплицы своими руками)

• Характер, материал и форма отделки также являются ключевыми пунктами, помогающими различать печи. Форма печи может быть угловая, прямоугольная, круглая или многоугольная. Из материала чаще всего выбирают огнеупорный кирпич, но в подпунктах также значатся изразцовые, стальные, или же печи из жаропрочного бетона. Отделка также пестрит отштукатуренными, облицованными изразцами или плиткой, а также обшитыми металлическими футлярами образцами.

Отопительная печь

С тех пор, как отопительные печи обрели свой первый дом, и вплоть до нынешнего времени, раздумывать о строительстве этого объекта нужно заранее. Установка простой печи в доме требует знания о месте ее размещения и выходе дымохода еще на стадии строительства фундамента. Если вы четко решили, что такой массивный источник тепла именно то, что вам нужно – смело возводите ваш домашний «Колос» из расчета квадратуры помещения.

Если дом сравнительно мал, стройка в пол кирпича обеспечит вас достаточным комфортным теплом без неприятных запахов горелой пыли, и не ударит по карману. Если дом большой или вы часто мерзните – выбирайте схему постройки в кирпич, не ошибетесь.  Излюбленная модель большинства из этой категории – печь Голландка из красного кирпича. Такая постройка имеет довольно толстые наружные стены, выверенные вертикально, а также хорошо развитый дымоход. (См. также: Мини печь своими руками)

Отопительно-варочная

Это самая популярная модель среди всех. Отличительная черта конструкции в том, что она снабжена чугунной плиткой, имеет в наличии духовой шкаф, котел водяного отопления, лежанки, различные емкости для сушки дров и мокрой обуви. Состоя из основания, корпуса и дымовой трубы, отопительно-варочная печь отлично держит тепло, и создает стабильную тягу.

Самой гениальной разновидностью отопительно-варочной модели является простая русская печь. Она умножает радость от использования своей изумительной функции выпекания хлеба и пирогов за счет специальной камеры, а также возможности сушить грибы и ягоды. Хотя свежеиспеченный хлеб, томленый на фруктовых дровах сам по себе уже повод взять в руки инструменты, — небезызвестная героиня множества русских сказок обладает другими, не менее важными функциями.

Печное дело в России всегда было лидирующим, а детищами охотно пользовались в Европе, считая чудом, совмещающим прямые функции с сувениром местного колорита. Основным материалом для изготовления служил дикий камень, глина и обожженный кирпич, а для фундамента часто использовали толстые хвойные или дубовые бревна. Обязательным условием при строительстве печи отводился выбор места, который приходился в углу, не далеко от двери. Простая русская печь состоит из основания, варочной камеры и насадной дымовой трубы. Гурманы в прямом и переносном смысле не упустят возможности построить такую красавицу. (См. также: Металлические банные печи своими руками)

Плиты со щитками

Возвращаясь к видам печей, самой дешевой и простой в производстве является кирпичная кухонная плитка с отопительным щитком, для которой нужно не более 175 кирпичей. Такие печи-плиты показывают хороший коэффициент полезного действия и очень популярны в небольших домах, где пожилые семейные пары проводят все свободное время, и поэтому пользуются у этой категории наибольшим спросом.

Специальные печи

Одной из самых популярных построек сегодня является простая печь для бани, лидирующая в этой категории. Хотя такие модели несколько уступают собратьям с электрическим нагревом, простая печь из кирпича и металла удерживает число своих почитателей. Дарящий своим обладателям долголетие и богатырскую силу, воздух в парной должен быть не менее 60%, а горячий пар от печки должен постоянно поступать в парилку. Учитывая, что в бане условия влажности и температурного режима зашкаливают, простая печь из кирпича призвана выживать в довольно жестких условиях. Если у вас есть сомнения относительно качества кирпича или вы хотите сэкономить, всегда можно построить металлическую печь, которая будет за счет иссушения воздуха делать баню финской. Металл для корпуса такой печи необходимо делать из 5мм стали, внизу делать топку, а сверху бак для нагрева воды. Без богатых свойств кирпича в любом случае не обойтись, ведь им придется обкладывать топку толщиной в один кирпич. Простая печь для бани, также может быть изготовлена из металлической бочки без дна, установленной на кирпичном очаге.

Делаем простую печь

Лучшим подарком хозяина своей усадьбе может стать монтаж простой печи в доме небольшого размера,  сделанный по этой простой схеме.

• После выбора подходящего места кладем пленку из полиэтилена, рубероид или гидроизол и пергамин размером 780х530 мм;

• Толщиной в 1 см насыпаем песочный слой, и прямо на него четко по уровню выкладывает 12 кирпичей;
• Нанеся сверху тонкий слой глины, оборачиваем поддувальную дверцу асбестовым шнуром или картоном, закрепляем дверку проволокой и выкладываем второй ряд кирпича;
• Третий ряд выкладываем из шамотного кирпича и устанавливаем над поддувалом колосниковую решетку;
• Четвертый ряд выкладываем ребром и подкладываем подставки для внутренней перегородки. Кирпичи на задней стенке устанавливаются без глины;
• Затем устанавливаем дверцу топки, фиксируя кирпичами и выкладывая пятый ряд по контуру, а шестой и седьмой опять ребром;
• Восьмым рядом закрываем топочную дверцу, и размещаем скошенный кирпич, направляющий пламя в центр конфорки;
• Выкладываем смоченный асбестовый шнур между девятым рядом кирпича и чугунной плитой, выкладывая, десятый ряд, начинаем формировать дымовую трубу из легкого железа;
• Задвижку уплотненную асбестовым шнуром и обмазанную глиной, укладывают одиннадцатым рядом;
• После состыковки дымовой трубы, следует демонтировать кирпичи с 4-го ряда, почистить печь от пыли и приступить к побелке;
• Завершающий этап ознаменовывается недельной топкой с открытой дверцей.

После того, как у вас появится такая маленькая персональная печка, в вашем доме станет заметно уютнее и теплее, даже если готовить вы будете по-прежнему на газовой плите, а отопительные приборы из алюминия будут работать на полную мощь.

Печка для дачи из кирпича: фото, схемы, инструкция

К печи для дачи из кирпича своими руками выдвигаются очень скромные требования. Большие перерывы между посещениями, относительно маленький объем нагреваемого помещения, максимальная экономичность и использование местного топлива — все эти критерии говорят о выборе в пользу дровяной печи. Вопреки распространенному мнению — её вполне можно сделать и без услуг мастера-печника. Рассмотрим подробнее, как проектируется и строится небольшая кирпичная печь для дачи своими руками.

Подготовка к работе

Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится. Слишком уж много нюансов и секретов таит в себе работа профессионального мастера-печника. Но небольшая по размеру, и несложная по конструкции, вертикальная каменная печь для дачи — вполне может быть построена даже неподготовленным человеком. Главное в этом процессе — делать все очень внимательно, аккуратно и в соответствии с нашими рекомендациями.

Выбор строительных материалов

Поскольку описываемая маленькая печь из кирпича для дачи топится дровами, не предназначена для интенсивного и длительного нагрева — ее можно сложить из обычного, а не огнеупорного кирпича. Хотя, для топочной камеры лучше все же использовать жаропрочный материал.

Перечень и необходимое количество материалов:

• красный керамический полнотелый кирпич — 700 шт.;
• решетка колосника — 1 шт.;
• топочная дверка — 1 шт.;
• дверка поддувала — 1 шт.;
• дверки каналов очистки от сажи — 2 шт.;
• задвижка — 1 шт.

Для печи для дачи на дровах своими руками нужно выбирать полнотелый керамический кирпич, которые не крошится от среднего удара молотка, и издает при этом не звонкий (это перекаленный кирпич), а гулкий звук. Желательно, чтобы боковые грани кирпичей были гладкими.

Для раствора нужна будет глина. Печники предпочитают выбирать «жирную», из которой раствор получается мягкий, как масло, и пластичный, как мягкий пластилин. Такую глину для строительства печи для дачи своими рукам можно найти в строительных магазинах или, посоветовавшись с местными жителями, просто накопать в округе.

Инструмент

С хорошим инструментом печь для дачного дома строится быстро и легко. Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Для резки кирпича нужна болгарка.

Готовим фундамент под кирпичную печь для дачи

Какая бы ни была маленькая кирпичная печь для дачи своими руками — ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.

Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход — то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.

Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.

Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее — заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него — металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов — ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам «б».

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке — молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Важное замечание

Если при кладке кирпич просел ниже, чем нужно — его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом — не поползли.

Итог

Несмотря на маленький размер и простую конструкцию, для небольших домов кирпичные дачные печи пользуются большой популярностью, так как показывают очень неплохие результаты. Они быстро нагреваются, а тепла хватает на целый день. Небольшая кирпичная печь для дачи отличается невысокой стоимостью и доступностью для самостоятельного изготовления, но при постоянном проживании в зимнее время топить её придется два раза в сутки — утром и вечером.

Печь трехоборотка: схема кладки своими руками

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Виды

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

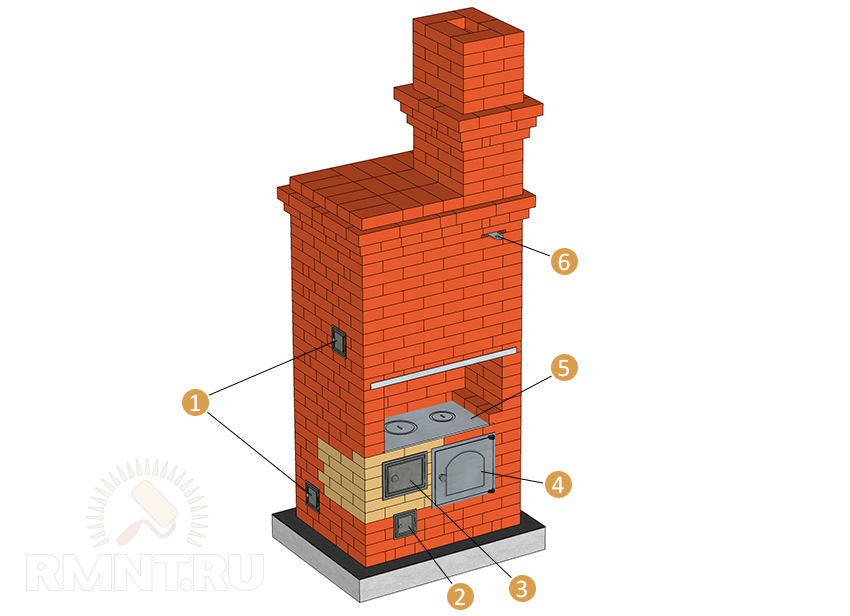

Шведская печь

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается, так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно.

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

• кирпич красный полнотелый марки М 150 — 580 штук;
• смесь сухая кладочная на глиняной основе — 200 кг;
• колосниковая решетка чугунная;
• дверца топки;
• дверца поддувала;
• чугунная плита с двумя разборными конфорками;
• духовка сварная из листового металла;
• задвижка дымохода — 2 шт;
• чистка — 3 штуки;
• стальной уголок равнополочный 40 мм — 170 см;
• полоса стальная 5х50 мм — 65 см;
• плоский шифер толщиной 10 мм — 1 лист;
• кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

Выполняют ее так:

1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
3. следом — еще один аналогичный слой асбеста с теми же размерами;
4. лист кровельного железа с теми же отступами, что и асбест;
5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке:Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах, продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда, в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

• 1 — топка;
• 2 — зольник и поддувало;
• 3 — духовой шкаф;
• 4 — водяной бак;
• 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича, что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда, как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Отопительно-варочная печка

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

</index>Поделиться:

Разновидности печей

Печь может быть:

• отопительной, предназначенной исключительно для обогрева помещений;
• варочной, которая используется для приготовления пищи;
• комбинированной, обеспечивающей как нагрев комнат, так и возможность осуществлять на ней процесс готовки блюд.

Поскольку выполняется процесс формирования конструкции своими руками, то можно самостоятельно решить, к какому виду будет принадлежать будущая печь.

Достоинства использования

Наиболее оптимальным выбором считается отопительно-варочная печь. Она имеет следующие преимущества:

• применять сооружение можно не только для обогрева, но и для приготовления пищи;
• поскольку занимает агрегат немного места, то обеспечивается эффективное использование имеющегося пространства;
• схема кладки не слишком сильно усложняется, по сравнению с процессом создания стандартной отопительной печи;
• своими руками организовать такую печь несложно;
• выбрать можно различные отделочные материалы, которые позволят получить красивое и яркое сооружение, идеально вписывающееся в имеющийся интерьер.

Принцип работы

Перед непосредственным процессом строительства необходимо тщательно и детально изучить весь принцип работы данного оборудования. В этом случае можно будет избежать многочисленных проблем во время осуществления основных этапов формирования кладки.Можно выделить следующие элементы печи:

• Топка является центральным местом всей конструкции. В нее закладываются дрова, и здесь же осуществляется их горение. Для высокой эффективности данного процесса важно обеспечить поступление кислорода в топку, который поддерживает горение, а также продукты горения должны эффективно и грамотно выводиться.
• Поддувальная дверца обеспечивает подачу в топку необходимого количества воздуха.
• Зольник является специальной емкостью, в которую поступает зола от сгоревшего топлива.
• Каменная закладка предназначена для того, чтобы по ней поднимались вверх продукты горения, которые после этого через специальное отверстие  попадают в камеру сгорания.
• Дымоход нужен для удаления продуктов горения наружу, а именно – на улицу, причем выводиться он может через крышу или стены строения.
• Вторичная камера сгорания, повышающая КПД конструкции.

Читайте также:  Печь для плавки алюминия

В процессе прохождения горячих газов, возникших от горения, по различным элементам печи, обеспечивается обогрев помещения. Именно поэтому печь должна содержать все необходимые компоненты, чтобы справляться со всеми поставленными задачами. Также схема кладки должна быть тщательно и грамотно продумана, поскольку при каких-либо нарушениях можно ожидать в результате некачественную конструкцию с низким КПД. Поэтому желательно заранее хорошо изучить все нюансы данной работы и просмотреть обучающее видео, чтобы в итоге своими руками эффективно и надежно справиться с поставленными задачами.

Изготовление кирпичной печи

Поскольку конструкция обычно создается из кирпича, то нужно точно знать, как выполняется данный процесс. Для этого формируется не только схема, но и делается порядовка, которая указывает на правильную последовательность использования каждого кирпича в конструкции. Сам процесс создания печи можно разделить на следующие этапы:

Кладка конструкции

Для этого важно пользоваться чертежами и иными документами, созданными заранее своими руками.

Процесс кладки начинается с создания первого ряда, причем, обычно не используется для него раствор. Важно учитывать правильный шов, который соответствует данным, содержащимся в порядовке. Необходимо правильно определить расположение угловых кирпичей, которые укладываются только с раствором. Важно постоянно пользоваться уровнем, чтобы все кирпичи были уложены идеально ровно и правильно.

Если имеются выступающие элементы, то их можно своими руками осадить с применением киянки. Когда будет создан первый ряд кладки, а также проведена проверка грамотности выполненной работы, середину созданного ряда нужно смазать раствором для кладки. Далее, укладываются угловые кирпичи второго ряда, а после этого кладется и периметр. Как только будет выложено два ряда, нужно тщательно проверить их ровность. Таким же образом выполняется кладка последующих рядов, для чего важно постоянно ссылаться на имеющуюся порядовку и схемы. Шов в печной кладке должен быть очень тонким, поскольку от этого зависит прочность кладки. Также нужно соблюдать правильную перевязку кирпичей. Для топки лучшим решением считается шамотный кирпич, работать с которыми своими руками достаточно просто.

Читайте также:  Печь для кухни электрическая

Монтаж дверок

Они могут быть прочистными или поддувальными. Перед их установкой важно убедиться, что плотность прилегания полотна к рамке является достаточной. Не должно быть перекосов или иных проблем, которые могут привести к неправильному закрыванию дверок. Все дефекты должны быть удалены перед непосредственными монтажными работами.

Установка колосника

Поскольку этот элемент обычно создается из чугуна, то важно помнить, что он нагревается при работе печи, что приводит к его расширению. Поэтому не допускается прочного замуровывания элемента в кладку печи. В ином случае можно ожидать разрушения конструкции во время нагревания печи.

Монтаж топочной дверки

Чтобы печь была удобной для использования, нужно монтировать топочную дверку, которая обычно оборачивается асбестом, что позволяет заполнить температурный зазор.

Установка дополнительных элементов

Печь может содержать большое количество разных приспособлений и деталей, которые улучшают комфортность ее применения. Все эти части могут быть смонтированы своими руками. К ним можно отнести плиту для готовки или полноценную духовку, гриль или иные элементы.

Рекомендации к работе

Чтобы печь получилась надежной, долговечной и отвечающей всем правилам и требованиям безопасности, во время ее формирования своими руками нужно следовать определенным советам, условиям и рекомендациям. Желательно заранее просмотреть специальное обучающее видео, в котором объясняются различные нюансы и особенности данной работы.

К основным правилам можно отнести:

• Важно строго следовать заранее созданной порядовке. Не допускаются ошибки во время формирования кирпичной конструкции, поскольку если будут какие-либо дефекты или отклонения, то для их устранения придется полностью разбирать всю созданную конструкцию.
• Первый ряд самой печки должен выкладываться при постоянном использовании уровня или иного измерительного оборудования. Все диагонали должны быть равными и четкими. Вертикальность углов можно проверять с применением отвеса.
• Все швы в конструкции должны обладать одинаковой толщиной, не превышающей 5 мм.
• Каждый последующий ряд должен создаваться только с раскладки кирпича насухо.
• Добиться ровности получаемых рядов можно с помощью постоянного осаждения кирпичей кельмой. При этом будет выходить из швов лишний раствор, который должен оперативно устраняться своими руками, чтобы он не успел застыть.

Читайте также:  Барбекю с казаном

• Кладка должна выполняться только при постоянной перевязке швов, поэтому важно заблаговременно приобрести оптимальное количество половинок и четвертинок кирпичей. Можно сделать эти элементы самостоятельно, однако важно правильно раскалывать каждый элемент.
• При формировании дымохода не следует штукатурить их внутреннюю часть, поскольку это может негативно сказаться на теплопередаче конструкции, по которой проходят горячие газы.
• Все дополнительные печные приборы монтируется в процессе выкладки печи, причем здесь важно постоянно пользоваться порядовкой.
• Если между дверцами и кладкой образуются существенные зазоры, то их следует заполнять асбестовым раствором.

Таким образом, сделать самостоятельно печь из кирпича, которая будет отвечать всем требованиям безопасности, на самом деле, несложно. Важно только заранее изучить всю необходимую информацию, знать обо всех этапах работы, а также пользоваться качественными материалами и инструментами. При правильном подходе можно получить конструкцию, которая будет надежной, долговечной и привлекательной. При этом в самой печке не будет никаких ошибок или проблем.

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

• голландская;
• русская;
• шведка.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

• Определиться с местом расположения печи.
• Подготовить правильный чертеж.
• Купить качественные материалы для строительства.
• Закупка инструментов.
• Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

• Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
• Кельма.
• Молоток-кирка.
• Лопата для раствора.
• Отвес.
• Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

• Просеянный песок.
• Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Фото печей из кирпича

Также рекомендуем посетить:

<index>

Далеко не все владельцы частных домов или загородных сооружений имеют возможность подвести к ним централизованное отопление или газ, чтобы обустроить полноценную кухню с плитой и при этом эффективно отапливать помещения. С этой целью стал применяться такой популярный вариант, как порядовка отопительно-варочной печи. Что это такое и с какой целью производится?

Особенности

По сути, порядовка представляет собой определенную схему, согласно которой будет возводиться или модифицироваться печь. Сделать это без помощи опытных специалистов возможно даже людям, не имеющим особой практики.

Достаточно не отходить от четких инструкций, а также пошаговых рекомендаций и схем, разработанных профессиональными печниками. В итоге потребитель получит экономию и эффективно работающий отопительно-варочный агрегат.

В процессе порядовки фиксируется каждый шаг печника начиная от последовательности кладки, заканчивая учетом необходимых материалов. Так можно добиться максимально высокой точности и безопасности агрегата.

Опытные мастера по возведению печей помнят подобные схемы наизусть, но если планируется впервые построить печь своими руками, то без качественной схемы-порядовки не обойтись.

В большинстве случаев чертеж не имеет размеров, ведь печь может иметь любые габариты в зависимости от конфигурации дома. На нем только последовательно зарисованы этапы печной кладки. Опытным путем доказано, что именно они несут значимую информационную нагрузку, а также помогают на практике.

Преимущества порядовки:

1. Позволяет не тратиться на газовое отопление. Если печь сложена по правилам и без явных недочетов, то дом будет полноценно отоплен.
2. Работа посильна любому, что обеспечивает значительную экономию средств.
3. Порядовка зарекомендовала себя как проверенный опытом метод обустройства качественно функционирующих печей, сопровождаемых лежанками, каминами и варочными поверхностями.
4. Схема-порядовка вполне понятна, причем она не требует от начинающего печника знаний строительных нюансов.
5. Выбор современных порядовок достаточно велик (их можно скачать на специальных сайтах или приобрести у опытных практикующих печников).

Возведение печи

Порядовка печей, самой популярной из которых на российском пространстве считается «шведка», состоит из нескольких шагов.

Каждый этап имеет важное значение и не может игнорироваться мастером.

Этап подготовки

Изначально надо запастись всеми необходимыми материалами: кирпичом (огнеупорным, обычным), его примерное количество вычисляется по схеме; цементом для фундаментного раствора и глиной для раствора, на который будут «сажать» кирпич; а также известью, предназначенной для штукатурки.

Важно не забыть приобрести следующие металлические элементы и фурнитуру: арматурную сетку, заслонки, металл в листах, задвижки, дверцы, шины, уголки.

Из инструментов понадобятся корыто, предназначенное для смешивания в нем раствора, уровень, отвес, сито, молоток, мастерок и лопата.

Все готово? Теперь приступают непосредственно к кладке печи.

Идеально, если отопительно-варочную печь возводят на этапе строительства дома. Это минимизирует усилия печника, а также даст возможность соорудить печь своими руками без особых проблем.

Подготовка основания для отопительно-варочной печи

Полноценный печной фундамент обеспечит нормальное функционирование агрегата в будущем, именно поэтому ему уделяют особое значение и осуществляют в несколько этапов.

Сначала делают стяжку из песка и цемента на уровне полового настила.

Сверху стяжки укладывают слой минерального картона или асбестового листа толщиной около 4 мм с запасами по углам до 30 см, а перед областью варочной поверхности – до 60 см, поверх которого накладывают тонкую оцинковку или фольгу, а затем снова слой минваты или асбеста.

После этого кладется железный лист, вырезанный с учетом тех же боковых выпадов, а сверху него размещают войлок, пропитанный в растворе из глины.

Подготовка основы считается завершенной, когда подсохнет самый верхний войлочный слой. После этого можно начинать непосредственную укладку кирпича.

Этапы непосредственной порядовки отопительно-варочной печи

Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами.

Кирпичная кладка

Этапы кирпичной порядовки выглядят следующим образом:

• Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться. От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
• Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
• Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
• Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
• Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.

• На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
• На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
• Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
• 8 и 9 слои аналогичны 7-му. Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.

• Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
• Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.

Затем следуют не менее важные этапы обустройства вентиляционной системы и дымохода. Именно от них зависит безопасность эксплуатации печи.

Особенности устройства дымохода

Для современных печей используют дымоходы из нержавейки, асбестоцементных труб и кирпича. Разница между ними заключается в том, что трубы и нержавейку можно купить готовыми и присоединить к уже существующей печи, а кирпичный дымоход целесообразно возводить вместе с печью.

Нормы и правила

• Строительство дымоходов регламентируется специальными правилами государственного образца, ведь от того, насколько корректно они сделаны, зависит безопасность жизни людей.
• Дымоходы строят, учитывая множество нюансов. К примеру, общепринято, что один дымоход может принимать дым не более, чем из 2 печей.
• Для обустройства дымохода ни в коем случае нельзя использовать каналы под вентиляцию.

• Размеры дымохода, согласно нормам, напрямую зависят от мощности печи и составляют 14×14 см, 14×27 см или 14×20 см. Регламентируется также и длина дымохода, которая не должна превышать пяти метров, учитывая начало в точке колосников печи и заканчиваясь в устье трубы.
• Если печи работают от дров или угля, то дымоходы оборудуют заслонками, в которых проделаны дырочки диаметром 1,5 см.
• Для обустройства дымохода со стенками около 12 см применяют глиняный кирпич. Труба может идти не строго вертикально, а отклоняться до 30 градусов. Устье трубы оснащают специальным гасителем искр в том случае, если поверхность крыши сделана из горючего кровельного материала.
• Для минимизации атмосферных воздействий на устье трубы надевают защитный колпак, установленный таким образом, чтобы не мешать выходу дыма.

Укладка дымохода своими руками – задача даже более сложная и ответственная, чем монтаж печи, поэтому на этом этапе рекомендуется воспользоваться хотя бы рекомендациями опытного специалиста.

Дымоход может быть уложен в 4, 5 или 6 кирпичей в зависимости от мощности отопительно-варочной печи. Для создания препятствия образованию естественного конденсата, разрушающего кирпич, рекомендуют произвести гильзование дымохода, подразумевающее введение внутрь трубы из металла. Оставшиеся межу кирпичом и трубой зазоры заполняют негорючим материалом с изолирующим свойством, а конденсат собирается в специальную емкость.

Если все этапы возведения отопительно-варочной печи были осуществлены с учетом требований и нюансов, при этом не была нарушена порядовка-схема кладки, то примерно через месяц, после полной обсушки печи, ею можно будет начинать активно пользоваться.

</index>

Похожие статьи

Печки буржуйкиИспользование газовой печи для домаКонструкция газогенераторных печейРассмотрим особенности отопительно-варочных печей длительного горения

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Доброго времени, уважаемые подписчики и читатели! С Вами как обычно PechnikovYarik.

После последних 2 постов, мне написали на почту порядка 20 человек, кто-то просил порядовку печи для дома, кто-то порядовку небольшого мангала. И я решил облегчить поиск по интернету и выложить сюда порядовку печи. Она точно рабочая и проверенная.

Не забудьте, что вес печи большой, это точечное давление. Фундамент должен быть мощным. По быстрому расчету,В  в печи 810 кирпичей = 3240 кг давит на 1 кв.м. Фундамент под печь должен быть равен или тяжелей печи.

Есть исключения когда делают подготовку под фундамент , сыпят щебень, песок и заливают монолитную плиту с армированием.

Но скажу сразу, прежде чем ставить свою печь, надо советоваться с архитекторами и строителями, которые смотрят грунт и делают расчеты.

Если печник говорит, да залейте 10 см и норм…..Так не надо делать.

Это я к тому что печь серьезная конструкция, подходите к ее стройке внимательно

Данная печь, условно, может обогреть до 25 кв.м.

Вот так она выглядит

Порядовка

Все пояснения даны, думаю не запутаетесь. Через ряд лучше проложить оцинкованную сетку с ячейкой 20мм.

Данной печи в Интернете нет, но скоро появится на нашем сайте.

Спасибо!

749Используемые источники:

• https://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html
• https://poluchi-teplo.ru/pch/spec/shema-kladki-pechi-trehoborotki.html
• https://materialyinfo.ru/pech-iz-kirpicha/
• https://x-teplo.ru/otoplenie/pechi-kaminy/poryadovka-varochnoj.html
• https://pikabu.ru/story/5_prostaya_pech_s_plitoy_dlya_nebolshogo_doma_ili_dachi_7169299

BrickWood Ovens — Недорогие печи для пиццы от Pizza Oven Experts

БЕСПЛАТНАЯ ДОСТАВКА FEDEX GROUND НА КОМПЛЕКТАХ ПЕЧЕЙ НА СУММУ БОЛЕЕ $ 129!

(только континентальная часть США • Могут применяться исключения для комплектов, содержащих огнеупор)

Наши клиенты дают нам 4.89 из 5 звезд!

Обязательно просматривайте нашу страницу ОТЗЫВОВ!

Коробка из кирпича. Самая универсальная и долговечная система приготовления пищи на открытом воздухе в мире!

TM

• Духовка для хлеба и пиццы

• Варить, жарить и тушить

• Руководство по установке

После поиска на многих веб-сайтах и ​​почти уговоров потратить около 4000 долларов на печь для пиццы на дровах, мы нашли ваш веб-сайт, и решение было простым! С тех пор, как мы построили нашу домашнюю печь для пиццы, это были одни удивительные выходные за другими! Еще раз спасибо за отличный продукт и вкусную пиццу в дровяной печи !!!

— Семья Луны

Строить нашу уличную печь Cortile Barile было очень весело! Планы печи для пиццы на открытом воздухе были очень простыми, и все материалы были доступны в нескольких милях от дома.Дети с радостью помогли построить дровяную печь для пиццы, и все мы любим готовить в ней. Я уже порекомендовал BrickWood Ovens кучке друзей. Спасибо за вашу помощь!

— Семья Гилмор

Если вам нужен хороший проект на выходных, где вы можете сэкономить кучу денег, произвести впечатление на своих друзей и семью и иметь кого-нибудь, с кем вы можете посоветоваться, если у вас возникнут вопросы, тогда печи BrickWood для вас.Наша печь для пиццы на заднем дворе прослужит дольше патио, на котором она построена. Мы использовали его для стейков, куриных крылышек, чили, черненого лосося и, конечно же, около 20 разновидностей восхитительной пиццы на заднем дворе. Мы не можем сказать достаточно хороших отзывов об опыте и конечном продукте!

— Семья Фишер

Если вы ищете печь для пиццы, барбекю или коптильню высочайшего качества, обратите внимание на слова «Сделано в США»!

Все наши вспененные формы для печи для пиццы на дровах изготовлены из нетоксичного вспененного полистирола, который является экологически чистым и на 100% пригоден для вторичной переработки!

«BrickWood Ovens — единственная марка уличных печей для пиццы, которые мы используем при разработке планов наружных каминов и уличных кухонь для наших клиентов.«

Дэн Хестон | BackyardFlare.com

«BrickWood Ovens — авторитетный производитель печей для пиццы на дровах. Они знают печи для пиццы! Период!»

Ник Блат | Рустик Крик Ландшафтный дизайн

«Как владелец пиццерии, я БОЛЬШЕ, чем в восторге от своей уличной кирпичной печи … которую я построил сам!»

Джефф Хьюз | Пиццерия Camp Union

Нажмите ЗДЕСЬ, чтобы увидеть еще 535 ярких обзоров!

29 Идеи печи для пиццы своими руками

Покупка печи для пиццы может стоить вам сотни, если не тысячи долларов.Но что, если мы скажем вам, что вы можете сделать свою собственную печь для пиццы гораздо дешевле? Мы не шутим. Среди этих блестящих идей печи для пиццы, сделанной своими руками, вы найдете конструкции, которые обойдутся вам всего в 30 долларов.

И большинство из этих мастеров делают печь для пиццы на дровах. Насколько это здорово?

Мы не можем больше ждать! Давайте погрузимся глубже и найдем для вас идеальный урок по духовке для пиццы своими руками!

1. Как построить свою собственную высокопроизводительную печь для пиццы на дровах из кирпича

Вам не нужно грабить банк, чтобы построить себе фантастическую высокопроизводительную печь для пиццы на дровах! Этот ютубер наслаждается восхитительной пиццей, приготовленной на дровах, прямо из своей печи для пиццы, сделанной своими руками, и, что самое приятное, он потратил всего около 50 долларов на ее постройку.

Все, что вам нужно, это 47 маленьких красных кирпичей и два больших кирпича, которые вы можете получить в любом ближайшем магазине. Эта печь для пиццы своими руками должна быть самой дешевой высокопроизводительной печью для пиццы!

Если вы хотите построить печь для пиццы на открытом воздухе, но не знаете, с чего начать, этот пост для вас. Чтобы узнать, какие материалы вам следует выбрать и какие соображения вы должны учесть заранее, внимательно прочитайте этот блог о духовке для пиццы «Сделай сам» от Outdoor Cooking Pro .

Однако, если вы ищете пошаговое руководство и планы для печи для пиццы, вы можете пропустить этот блог.

3. Как построить печь для пиццы

Выведите свой внутренний дворик на новый уровень, построив эту фантастическую печь для пиццы. Основание 3 фута на 3 фута, а печь 34 дюйма. Более того, в этой конструкции печи для пиццы есть место для хранения дров! Насколько это здорово?

Посмотрите это пошаговое руководство и решите, сможете ли вы воспроизвести этот превосходный дизайн на себе!

В этой глиняной печи куполообразной формы, сделанной своими руками, используются предметы, доступные в местном магазине «Сделай сам».Эксперт Саймон Брукс говорит: «Я могу делать простые вещи своими руками, но строительство вне моей зоны комфорта. Если я могу это сделать, то сможет любой ».

Если вы готовы принять вызов, найдите все необходимые расходные материалы и инструкции, четко упомянутые в этом блоге.

5. Сборка печи для пиццы своими руками — полная сборка за 5 МИНУТ!

Could You Cook собрал полный процесс сборки печи для пиццы своими руками в 5-минутное видео. Если вам понравилось, как они сделали куполообразную печь своими руками, используя мяч для упражнений и несколько принадлежностей для дома, найдите в этом плейлисте отдельные видеоролики для каждой части сборки.

Хотите супер быстро построить печь для пиццы? Мы тебя вернем! Из глиняных кирпичей, углового железа, цементных блоков и бетонной доски постройте печь для пиццы на дровах за час!

Просто сложите цементные блоки и глиняные кирпичи и разместите угловые железные и бетонные доски, как рекомендовано в этом руководстве, и готово!

7. | Сделай сам | НАРУЖНАЯ ПЕЧЬ ДЛЯ ПИЦЦЫ ДО 40 ДОЛЛАРОВ! | КАК |

Постройте печь для пиццы на открытом воздухе менее чем за 40 долларов! Становится все лучше и лучше, не так ли? В этой духовке требуется 30–45 минут, чтобы нагреться до температуры приготовления, а как только вы дойдете до пиццы, приготовление займет всего несколько минут.

Знаете ли вы, что самое лучшее в этих печах без ступки? Вы можете собирать и разбирать их где угодно и когда угодно!

Вот 7-шаговое письменное руководство по созданию дровяной печи для пиццы на заднем дворе менее чем за 100 долларов! Даже если вы только начинаете строить дома своими руками, вы легко сможете собрать эту удобную для новичков печь своими руками.

Если вы хотите достичь чего-то более сложного, найдите в конце блога еще больше потрясающих бесплатных планов печи для пиццы своими руками.

9. Сделайте самодельную печь для пиццы из цемента и кирпичей в домашних условиях \ Техника создания простой печи.

Чтобы приготовить восхитительную пиццу на дровах, вам понадобится только цемент и несколько кирпичей! Посмотрите это руководство от Power Show , если вы хотите сделать его для себя.

Тем не менее, мы хотели бы сделать несколько небольших предложений — добавьте дверцу в рабочую камеру и дымоход в духовку, если вы хотите, чтобы пицца готовилась быстрее и была вкуснее.

Это письменное руководство настолько тщательно продумано, что даже новичок в домашних условиях смог бы построить фантастическую уличную печь для пиццы, следуя предоставленным инструкциям. Более того, вы даже можете найти рецепт пиццы в кирпичной печи в конце блога. Не пропустите!

11. Сделай сам Манакиш / Духовка для пиццы [Учебное пособие]

Если вы хорошо разбираетесь в работе с металлом, то для вас не может быть другого идеального учебника по печи для пиццы, кроме этого! Эта газовая печь для пиццы на пропане, хотя и довольно сложна в изготовлении, чрезвычайно эффективна.

Вот часть-2 видео, где ютубер ответил на многие вопросы своих зрителей и продемонстрировал, как работает эта печь.

Если вы все равно собираетесь построить печь для пиццы, почему бы не сделать ее своими руками, верно? Вместо тех же старых плоских конструкций, вот краткое руководство по куполообразной печи для пиццы. Найдите все необходимые материалы и подробные инструкции в этом блоге от Instructables .

13.Дешевая печь для пиццы с мячом для упражнений DIY

Если вам интересно, что использовать в качестве формы для создания идеально сферического купола для печи для пиццы, мяч для упражнений отлично подойдет!

Посмотрите это руководство, чтобы узнать, как с помощью мяча для упражнений приготовить печь для пиццы и сделать ее для себя. Короткий отказ от ответственности — YouTube не предоставил никаких дальнейших планов!

Вы знаете, как работает печь для пиццы на дровах? А как жарко? Или вы, возможно, захотите узнать, где лучше всего поставить печь для пиццы? Чтобы получить ответы на все свои вопросы, прочтите этот блог Wood Create. Кроме того, в этом посте вы найдете краткий раздел о том, как построить печь для пиццы.

15. КАК ПОСТРОИТЬ // Кирпичную печь для пиццы на дровах Часть 1

В этом обучающем видео Ютубер из SecondSonWoodworks строит кирпичную печь для пиццы на дровах для своего заднего двора, используя кирпичи и цемент. Он довольно четко объясняет материалы и процесс строительства. Итак, если вы готовы принять вызов, вот часть 2 и часть 3 руководства.

Постройте фантастическую печь для пиццы на открытом воздухе в своем патио, следуя этому письменному руководству. В этой конструкции печи для пиццы есть даже место для хранения дров.

С другой стороны, блоггер использует портландцемент в этом DIY, который в конечном итоге может рассыпаться при частом нагревании. Вместо этого мы предлагаем использовать огнеупорный цемент, способный выдерживать тепло.

17. Сборка печи для пиццы своими руками

Этот ютубер из Shaloha Creations изменил один из планов, доступных в Brickwood Ovens , чтобы построить уличную печь для пиццы.Вы можете найти множество наборов для духовки своими руками и планов на сайте, если вам интересно. На этом канале также есть много творческих рукодельниц. Обязательно ознакомьтесь с ними!

После долгих исследований этот блоггер из Instructables наконец-то придумал прочную глиняную печь для пиццы своими руками, которую не нужно менять или ремонтировать каждые два года.

Он также призывает своих читателей вкладывать время в проект, а не торопиться завершить его полностью за выходные.Прочтите руководство, чтобы понять, сможете ли вы построить этот шедевр для себя!

19. Самодельная стальная печь для пиццы, обожженная деревом, и приготовление первого блюда

Вы ищете учебное пособие по стальной дровяной печи для пиццы? Если да, то вот вам! Эта печь для пиццы нагревается до 1000 F и готовит пиццу за 90 секунд или меньше. Как это круто?

С другой стороны, этот процесс «сделай сам» может быть сложным, так как проект полностью смоделирован в САПР, а процесс требует высокотехнологичного оборудования.Так что, если вам не хватает навыков и оборудования, вы можете пропустить этот DIY.

Все, что вам нужно для приготовления печи для пиццы на открытом воздухе, — это бочка с маслом, вермикулит, цемент и огнеупорные кирпичи. Прочтите это письменное руководство, если вам интересно, как собрать эти вещи вместе, чтобы построить фантастическую дровяную печь для пиццы. Сделать это своими руками сравнительно легко, и мы уверены, что вы справитесь с этим!

21. Сборка нашей 10-дневной печи для пиццы на ДЕРЕВЯННОЙ ОБЖАРЕ [Полный проект «Сделай сам»]

Если вы не знали, из вашего мяча для упражнений можно сделать отличную форму для печи для пиццы. Bro Builds использовал мяч для упражнений, перлит, бетон, огнеупорные кирпичи и кедр для изготовления высокопроизводительной дровяной печи для пиццы. Под духовкой даже сделали место для хранения дров. Проверьте это!

У HGTV есть отличные проекты DIY! Например, взгляните на эту фантастическую печь для пиццы на открытом воздухе, сделанную своими руками! Однако для этого проекта они использовали комплект для духовки. Если вы тоже хотите использовать набор для духовки, вы можете узнать, как сделать основание, столешницу и собрать набор в этом блоге.

23. Самая простая печь для пиццы своими руками… Духовка для пиццы на заднем дворе менее чем за 30 долларов.

Ютубер из BigRedFishDad говорит: «Иногда лучше хранить просто!». Итак, во второй попытке сделать печь для пиццы он сохранил ее проще и удобнее, чем оригинальная. Вы правильно прочитали — печь для пиццы на заднем дворе за 30 долларов!

Знаете ли вы, какие типы печей для пиццы под открытым небом доступны для домашних мастеров? И о чем нужно подумать заранее?

Если эти вопросы беспокоят вас, то вам обязательно нужно прочитать это сообщение в блоге Smoked BBQ source .И как только вы получите ответы, следуйте одному из двух руководств, чтобы построить себе отличную печь для пиццы!

25. Учебное пособие по духовке для пиццы DIY

Сделать купольную печь для пиццы проще, чем вы думаете! Посмотрите этот видеоурок от Mikel Le Goff и решите, сможете ли вы воспроизвести дизайн самостоятельно. Все расходные материалы, которые он использовал для проекта, вместе с их размерами, указаны в поле описания.

Pequods Pizza предлагает вам сделать печь диаметром 34 дюйма для небольшой семьи, 42 дюйма для большой семьи и духовку 50 дюймов для размера вечеринки. Все эти измерения основаны на печах для пиццы типа иглу.

Эти рекомендации пригодятся, если вы планируете построить куполообразную печь для пиццы. В этом посте вы также узнаете, при какой температуре нужно готовить пиццу, чтобы она стала хрустящей. Какое удовольствие!

27.Постройте печь для пиццы за 10 минут.

Создать печь для пиццы проще простого! Используя только кирпичи и угловое железо, вы сможете собрать эту печь для пиццы примерно за 10 минут! И что самое приятное, эту печь для пиццы при необходимости можно даже переместить. Следуйте этому руководству на YouTube, чтобы построить себе эту находчивую печь для пиццы на открытом воздухе.

28. Металлический барабан в печь для пиццы на дровах «сделай сам»

Youtube от GardenFork сделал печь для пиццы из металлической бочки, просто используя кирпич, арматуру и несколько инструментов для металлообработки.Если у вас есть эти материалы и вы неплохо разбираетесь в металлообработке, не думайте дважды; уже начать этот проект!

29. # 2 Домашняя пицца: мини-кирпичная печь в помещении!

Как насчет мини-печи для пиццы из огнеупорного кирпича в вашей домашней духовке? Если вы не хотите строить утомительные печи для пиццы на открытом воздухе, этот урок для вас! Этот умный трюк поднимет вашу игру с пиццей на новый уровень! И единственное, что вам нужно для этого DIY, — это несколько огнеупорных кирпичей.Как это здорово!

Сводка

Вы можете сделать печь для пиццы своими руками или просто собрать готовые наборы для печи для пиццы. В любом случае ощущение, что вы едите пиццу, запеченную в печи для пиццы, которую вы сделали, это безумие!

Теперь выберите учебник, соберите инструменты и уже приступайте к работе своими руками! Нам не терпится узнать о результатах. Не забудьте сообщить нам об этом!

DIY PIzza Oven — Как построить печь для пиццы на открытом воздухе

Вероятно, разгар сезона карантина заставил вас осознать суть домашней кулинарии.И теперь, вместо того, чтобы делать заказы через Интернет, вы думаете построить печь для пиццы своими руками прямо у себя на заднем дворе.

Из-за различных возможностей построить печь для пиццы самостоятельно может быть непросто. К счастью для вас, наша команда собрала всю необходимую информацию, которая поможет вам на протяжении всего процесса.

Духовка для пиццы своими руками — это камера для приготовления пищи, которую вы можете построить самостоятельно, используя полезные наборы, простые для выполнения инструкции и прочные материалы.Он бывает разного дизайна, размера и формы, чтобы соответствовать желаемой функциональности и эстетике.

Материалы, которые вам понадобятся

Материалы хорошего качества — залог любого долговечного строительства. Большинство камер для приготовления пиццы могут быть сделаны из кирпича или глины. Количество и вид компонентов, которые вы будете использовать, будут полностью зависеть от типа духовки, которую вы выбрали.

Стандартные строительные материалы для этого самодельного проекта включают бетон, строительный раствор, гравий, арматуру, огнеупорный кирпич или другую подходящую кладку.Вам также понадобятся инструменты для работы с деревом и бетонными конструкциями, такие как миксеры, лопаты и пила.

Определитесь с местом расположения печи для пиццы

Одно из наиболее важных соображений при установке качественной печи для пиццы на открытом воздухе — это ее местоположение. Хорошо построенная летняя кухня должна также учитывать место для печи для пиццы.

Вы можете интегрировать их с существующими каминами и грилями или строить их отдельно. Тем не менее, наша команда рекомендует разместить его в защищенном месте, чтобы не повредить его при плохих погодных условиях.

Из-за потенциальной опасности возгорания и последствий для безопасности некоторые правила могут ограничивать близость вашего сооружения. Также разумно поставить его на твердую поверхность, чтобы выдержать его огромный вес и убедиться, что эта область недоступна для легковоспламеняющихся материалов.

Создание основы печи для пиццы

Если вы хотите поддерживать свою рабочую камеру в хорошем состоянии в течение многих лет, ваша подставка должна выдерживать экстремальные температуры и погодные условия. Для этого необходимо копать фундамент с учетом климата местности и мягкости почвы.

После создания котлована отполируйте его углы, прежде чем насыпать гравий на дно и залить бетонной смесью. Подождите не менее 72 часов, прежде чем продолжить процесс строительства.

Определитесь с размером печи для пиццы

Вы должны учитывать несколько факторов, решая, насколько большой или маленькой будет ваша печь для пиццы своими руками.

Сначала определите его цель. Будет ли он использоваться для легких блюд или готовки в больших объемах? Во-вторых, укажите его функцию.Насколько велика пицца, которую вы хотите готовить регулярно? И в-третьих, учитывайте внешние факторы. Подойдет ли конструкция вашему доступному пространству?

Расположите кирпичи соответственно

После того, как бетон осядет в яме, самое время обрисовать структуру кирпичом. Начните строительство на основе того дизайна, который вы выбрали. Продолжайте класть их с подставки, чтобы сформировать очаг.

Создайте арку

Главная достопримечательность этой камеры для приготовления пиццы — купол.Это круглая форма, которая соединит конструкцию. Аккуратно уложите огнеупорные кирпичи в формацию и сложите слои внутрь, чтобы добиться эффекта арки. У вас также есть возможность построить над ним дымоход.

цементируйте кирпичи вместе

После приведения в действие последнего кирпича добавьте цемент в зазоры и края между ними, чтобы убедиться, что материалы плотно прилегают друг к другу. Дайте ему высохнуть не менее 2–3 недель.

Смешайте бетон и нанесите его снаружи печи для пиццы

В качестве завершающего штриха нанесите большое количество изолирующей бетонной или глиняной смеси по всей поверхности полностью структурированной печи.Облицовка еще одним слоем увеличивает теплоемкость и сохраняет тепло внутри в течение длительного периода времени.

Если вы ищете удобный вариант, чтобы отведать настоящую пиццу, приготовленную в дровяной печи, дома, тогда встроенная уличная печь станет идеальным дополнением к вашему новому кулинарному опыту. Помимо портативной установки, работающей на газе и дровах, эти миниатюрные столешницы долговечны и эффективны. Он также может легко дополнить кухонный инвентарь на заднем дворе.Несмотря на свои размеры, эта печь подходит для использования в ресторанах и для раздачи больших объемов пищи.

1. Chicago Brick Oven CBO-750 Hybrid DIY Kit Встроенная двухтопливная уличная печь для пиццы

Готовьте с максимальным уровнем безопасности с этой гибридной варочной камерой с двумя конфорками. Он имеет простую в установке и прочную конструкцию, работающую на природном газе или пропане.

Оснащен функциями «FlameRoll», которые обеспечивают высокий и равномерный нагрев, придайте пицце подлинный вкус огня на дровах.

2. Чикагская кирпичная печь CBO 1000 DIY Kit Встроенная коммерческая дровяная печь для пиццы

Этот массивный набор для духовки для пиццы, состоящий из семи частей, имеет высококачественную огнеупорность, повышающую его долговечность и выдерживающую испытание временем. Внешний вид этой печи составляет более 2000 квадратных дюймов, поэтому она подходит для приготовления обильных блюд.

3. Чикагская кирпичная печь CBO-750 Hybrid 42 «Серебряная двухтопливная бытовая настольная печь для пиццы

Проверенная и сертифицированная многими владельцами кирпичных печей в Чикаго, эта первоклассная настольная печь для пиццы имеет металлическую изолированную вытяжку, доступную в серебристом или медном исполнении.Надежный для круглогодичного приготовления пищи на открытом воздухе благодаря непревзойденным характеристикам работы на двух видах топлива.
