Стропильная система двухскатной крыши: устройство, узлы

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

Содержание статьи

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

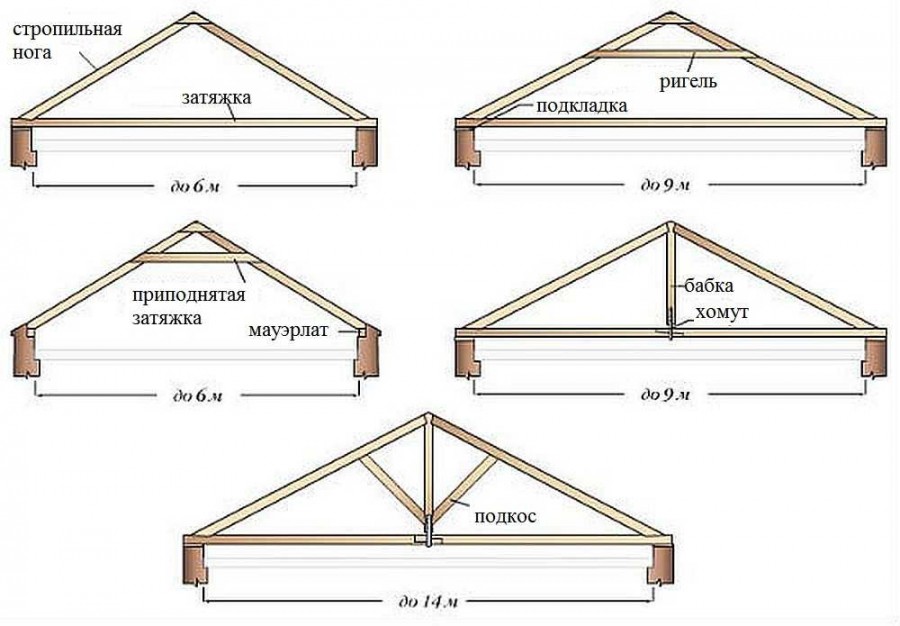

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

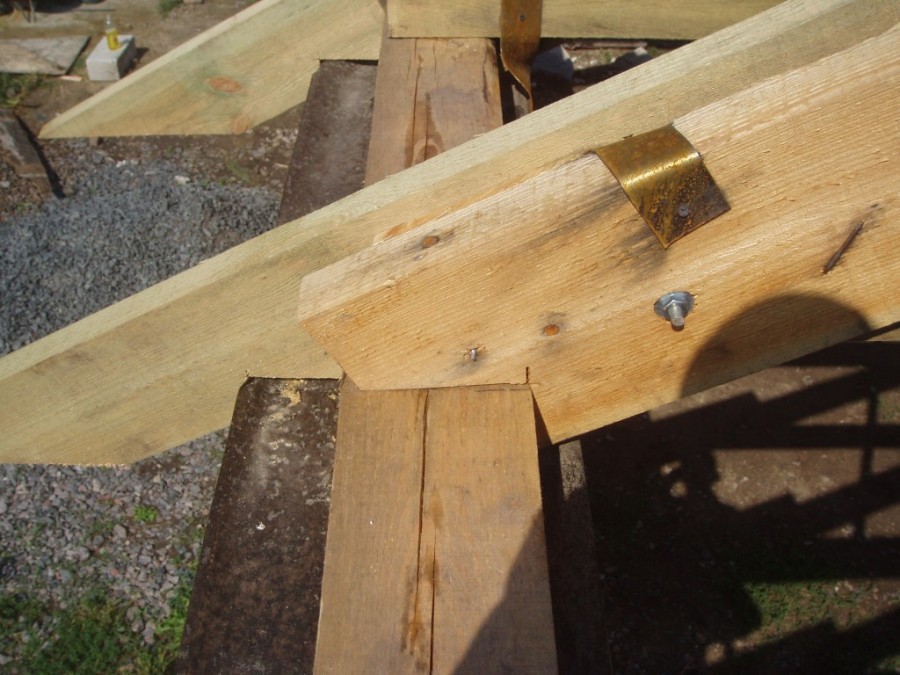

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

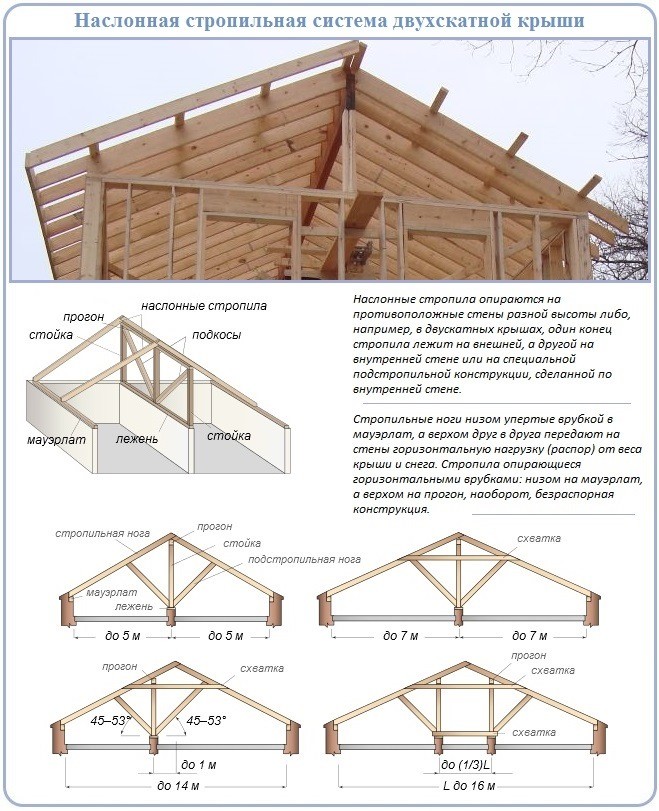

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Как сделать двухскатную крышу своими руками

Проектируя крышу постройки, хозяин предполагает добиться одновременно красивого дизайна, максимума практичности и, желательно, это все при наименьших затратах. Самой экономичной в финансовом плане среди скатных считается двухскатная крыша: своими руками изготовить каркас может и строитель, не имеющий специальных навыков. Перечитав множество информации, вполне можно понять, как правильно сделать двухскатную крышу для своего дома. Ее конструкция будет зависеть от желания использовать площадь как чердак или же в качестве жилого пространства – мансарды.

Стропильное устройство каждой постройки приравнивается к значению несущих структурных частей постройки. Крыша предполагается в качестве узла, собирающий под собой ребра устойчивости возведения. Очень важно отводить повышенное внимание каждой единице постройки, даже в том случае использования простого двускатного способа во время самостоятельного монтажа кровли.

Достоинства двускатных крыш

Существует множество различных стропильных систем. Из них наивысшую популярность получила — простая симметричная. И сейчас мы узнаем почему:

• включает в себя простейшие и понятные расчеты;
• все другие варианты не могут похвастаться такой прочностью, ремонтопригодностью и износоустойчивостью, как двускатная крыша;
• способы выделения оригинальных архитектурных качеств постройки разрабатываются на основе двускатной крыши;
• собранная постройка обеспечивает идеальные условия, чтобы сохранить сухость внутри здания и способствует беспрепятственному стоку воды, снега, схода, наледи.

Взирая на габариты, хозяева в любой момент могут обустроить подкровельную площадь, превратив ее в мансарду или дополнительный этаж. В общем, — двускатная крыша отлично сочетается с банями, домами или другими постройками.

Стропильная система двухскатной крыши своими руками

Так как элементы строительства на прямую зависят от типа кровли, то незнание предназначения каждого приведет к некачественному покрытию объекта. Рассмотрим детально:

Стропильная нога – главный элемент строительной системы, соединяясь с остальными создает систему фермы, усиливающая прочность кровли целиком. Для ее производства служит деревянный брус, имеющим сечение не менее, чем профильная труба или мауэрлат.

Стропильные прогоны – представляют из себя горизонтальные балки, которые укладываются под конек, поддерживающий стропильные ноги, и на стойки. Используются для снятия напряжения ферм и обеспечения жесткости постройки.

Лежни – монтировочная опора для подкосов и стоек, для надежного соединения этих частей необходима очень толстая труба с приличным диаметром или брус с большим сечением – 15 см.

Мауэрлат – главная часть стропильного устройства, является брусом, сечение одного 15 и более см., а при металлической структуре крыши – швеллер двутавровый. Устанавливается на несущие стены здания и предназначен для равномерного распределения нагрузки по домовой конструкции целиком.

Стропильная стойка – трубы или брус вертикального расположения, имеют центральное или/и боковое размещение, взирая на тип двускатной крыши. Служит опорой для весовой части всего стропильного устройства, потому и обладает сечением в 15 см.

Брус обрешеточный – часть перпендикулярного настила на стропила с сечением 4-5 см. Предназначены для монтажа требуемого покрытия кровли и образуют многослойный защитный «пирог».

При изготовлении из деревянных брусьев выбранной конструкции крыши, необходимо подбирать качественную древесину. Вкрапления сучков не должны присутствовать на брусе, также непригодной будет и мягкая порода дерева.

В дополнение – древесине для двускатной крыши своими руками необходимо обладать естественной влажностью, в противном случае ее засыхание, растрескивание и деформация кровельной модели начнется по всей конструкции, что сделает ее опасной и ненадежной.

Разновидности стропильных систем

Перед стартом работы необходимо подобрать тип стропильной системы, каждый из которых включает в себя преимущества и недостатки:

Наслонный – подойдет к любой ширине крыши. Фиксация лежня к мауэрлату служат для устойчивости и надежности. Стойка нивелирует давление, что позволяет снизить напряжение в стропильных ногах. Очень простая конструкция, однако затраты на нее необходимы большие, так как для обустройства лежней требуется много пиломатериала.

Висячий – подходит исключительно к крышам стандартной ширины «6 м», естественно стропильная нога имеет такую же длину. Фиксация концов к несущей стене и коньковому прогону служат креплением. Давление и напряжение постройки нивелируется обязательно установленной затяжкой.

Помимо этого, они рассчитаны в качестве несущих балок, без которых постройка разъедется под тяжестью. Преимущества такой вариации в наименьшей деформации в момент усадки, и в полной сухости кровельной плоскости во время межсезонья.

Гибридный – предполагается для многоскатных крыш с переходами, сопровожденными множеством усилений, стойками, балками, лежнями и другими частями, служащих устойчивости постройки. Вариант дорогой и сложный, из-за этого строительство и проект должен осуществлять исключительно профессионал, хотя бы руководить им.

Расчет стропильной конструкции

Двускатная крыша считается сложной постройкой. Проект опирается на множество элементов – ветер, природные явления, переменные и постоянные нагрузки. Выполнить расчеты самолично весьма проблематично, не обладая информацией о местном климате, нюансах рассредоточения давления, свойствах материала для сооружения конструкции.

Идеально, воспользоваться услугой профессионала, а самому можно произвести подбор материала для покрытия – его вид влияет на следующие характеристики:

Угол наклона – наименьший угол наклона кровли по отношению к параллели земли – 5 градусов. Но он прямиком зависит от кровельного стройматериала. В основном применяется – профлист, шифер, гибкую и металлочерепицу.

Полагаются на правило – чем круче скат, тем фактурнее будет кровля. Для настила рулонной защитной изоляции кровли – от 5 градусов. Значимую роль играет количество слоев, трехслойные покрытия до 15 градусов, выше – одно- и двухслойные.

• ондулин – от 6;
• шифер – от 11;
• профнастил – от 12;
• металлочерепица – от 14 до 20;
• мягкая кровля – от 15 до 45.

В следствии чего, образование осадков – «воды, снега» не будет задерживаться на поверхности, однако для детальной очистки необходимы собственные усилия. Стропила для двухскатной крыши своими руками – после, устройство кровельной системы вычисляется по положению частей – шаг и подобранное сечение для той или иной единицы.

Параметры полностью зависят от выбранного покрытия и веса кровли.

Для более редкого шага требуется более внушительный диаметр трубы или сечение бруса.

Обычно, эта характеристика для несущих стен достигает 15 см и выше, для дачных домов и дополнительных конструкций «баня, беседка» – 10 см.

После чего необходимо рассчитать количество стропил на один скат: его длина делится на шаг установки, достигающего 60-100 см и вдобавок крайняя нога. Полученный результат умножается вдвое и получается общее значение. Шаг установки и количество стропильных ног варьируется, в зависимости от сечения бруса.

Если школьные знания о прямоугольном треугольнике еще не забиты, то длина стропил рассчитывается очень просто. Стропильная нога является гипотенузой в получившейся фигуре.

Вычисления такие: С2 = А2 + В2, из чего – длина стропильной ноги «С», высота крыши «А», половина длины фронта «В». К результату обязательно добавляется 30-70 см для карнизных свесов.

И все таки, как сделать крышу двухскатную своими руками?

Мы сейчас это выясним:

После покупки всех необходимых материалов, подбора типа стропильной установки, составления проекта крыши – работа может быть начата. Нужно выполнять строгую последовательность этапов, это позволит избежать затягивание монтажа и потери надежности постройки.

Крепление мауэрлата

При нехватке длины бруса для установки мауэрлата, производится наращивание. Концы соединяются способом врубки вполдерева. Анкерные болты сыграют роль дополнительных крепежей. Из-за ненадежности применение саморезов, гвоздей и нагелей исключается. Монтаж к стене выполняется так:

• производится отступ от края 5 см и более;
• чтобы вставить крепежи, в стене вырезаются проемы. Таким же образом выполняются работы с брусом;
• стальными шпильками мауэрлат необходимо закрепить к краю. Промежуток между стропильных ног в двое больше, чем шаг крепления. Поэтому, перед тем как установить основную единицу, необходимо ориентироваться по металлическим меткам.

Внимание: край стены сперва защищается гидроизоляцией, а уже после кладется мауэрлат.

Расстилается только один слой даже в случае деревянной сборки дома.

Производство и установка стропил

Благодаря возможности собирания на земле, а затем перемещение готового сооружения на крышу, стропильные фермы очень удобны. При помощи этого время монтажа значительно сокращается, но вот вес модели не маленький, что приведет к потребности в подъемной технике, а это сделает проект несколько дороже.

Однако доступен более бюджетный вариант:

Чтобы соединиться с мауэрлатом и коньковым прогоном, стропильные ноги сверху и снизу запиливаются. Выполняется это отдельно со всеми единицами, древесина при этом предварительно поднимается наверх.

На мауэрлате производится разметка для фиксации и установки коньковых прогонов: стойки, которые будут держать брус, ставятся по фронтонам. При нехватке длины он наращивается, но немного иначе нежели мауэрлат – на место стыка крепиться с двух сторон доска.

Производятся запилы или проделывание отверстий для крепежа в коньковом брусе, мауэрлате, исходя из выбранного варианта стропильной системы «висячие, наслонные».

После, начинается монтаж стропильных ног с обратных сторон концов крыши с постепенным движением к центру. Чтобы все горизонтальные элементы совпадали, углы крайних ферм между собой натягиваются шнуром.

Между собой, стропильные ноги обвязываются затяжками и подкосами. Деревянными накладками набивается угол, образованием которого послужили стропила под коньковой участком, концы же стягиваются, используя болты.

С недавних времен строительными профессионалами начал использоваться для кровельной установки — скользящий крепеж. Пластины из металла являются надежным креплением несущих элементов и одновременно движущимися из-за усадки. Крепление стропил долгое и тяжелое занятие. Момент установки необходимо спланировать заранее – во время дождей крыша не должна быть брошена, иначе впитанная влага приведет к потери стойкости конструкции.

Обрешетка и фронтоны

Боковые компоненты крыши, являющиеся фронтонами, производят в виде целых досок и щитов, которые полностью устанавливаются сверху. Сложности не должны появиться – главное, чтобы выполнение их запилов под необходимым градусом производился аккуратно. После известия о конечном виде кровельного покрытия выполняется крепление обрешетки.

Крайне необходимо выделить места для проема дымовой трубы – нельзя, чтобы металлическая или кирпичная грани взаимодействовали с обрешоткой. До горячего агрегата промежуток необходим достигать более 15 см. Перед обрешеточным монтажом готовая крыша покрывается гидроизоляцией с припусками, которые заходят за края стен. Далее выполняется монтаж бруса.

Намереваясь произвести сверху пирог утепления, сперва, с внутренней стороны осуществляется укрепление пароизоляции, затем же, в появившееся стропильными ногами короба, помещается подобранное сырье.

Далее по периметру обозначаются стропильные ноги брусом 20 х 20 и набивается новый обрешеточный слой, именно по нему будет проходить сырьевая укладка кровли – создание каналов вентиляции. Данный вариант поможет сохранить просторность подкрышной площади.

Материальный настил кровли

Установка начинается с краев крыши и ведется вверх, не взирая на тип материала кровли, при этом одну единицу кладут друг на друга. Это позволит обеспечить защиту от поступления влаги под материал.

От сырья зависит тип крепления:

Жесткие профлисты «металлочерепица, ондулин» – закрепляют в предварительно вырезанные проемы для обрешетки, воспользовавшись резиновыми подкладками для сохранности антикоррозийного слоя и герметизации.

Мягкая черепица, которая имеет основание из полимера или битума, или плитка – наплавливается.

Выводы: руководство установки стропильной системы и кровли выглядит легким исключительно на компьютере. На самом же деле, данный процесс потребует затраты множества сил и терпения.

В таком случае, при недостатке информации, лучше обратиться к профессионалам – их работа всегда располагает гарантией.

На этом наш курс подошел к концу. Вы также можете ознакомиться с пошаговым видео двухскатная крыша своими руками. Спасибо всем, кто прочитал до этого момента. Всего хорошего. Увидимся в других публикациях.

Загрузка…

как правильно сделать стропильную систему и уложить кровлю

Если учитывать такие параметры как внешний вид, функциональность, надежность и сложность сооружения, то средним арифметическим станет именно двускатная крыша. Она позволяет обустроить чердак или мансарду, устойчива к внешним воздействиям, подходит под любую кровлю.

При этом система двускатной крыши настолько проста, что для ее сооружения достаточно умений начинающего плотника.

Краткое содержимое статьи:

С чего начать?

Для начала нужно определиться с весом. Или, точнее, с дополнительной нагрузкой, которую способны выдержать стены здания. Справившись с этой задачей можно приступать ко второму пункту: наброску чертежа. Фото двускатных крыш помогут выбрать наиболее подходящий вариант с учетом ваших пожеланий.

Важно только помнить следующее:

• чердак жилого дома желательно утеплять, а это дополнительный вес;
• обустройство жилой мансарды предполагает приличную площадь здания и способность несущих стен справиться с возросшей нагрузки;
• выбор конструкции крыши зависит, в первую очередь от ширины сооружения (чем уже — тем проще, и наоборот).

Азы

Чтобы при чтении текстовой инструкции как сделать двухскатную крышу не возникало проблем, стоит разобраться с их типами и названиями элементов конструкции.

Типы конструкций

• Висячая — крыша опирается на боковые стены здания. Подходит для сооружений шириной около 6 м.
• Наслонная — нагрузка распределяется между боковыми и средней несущими стенами.
• Мансардная или смешанная — верхняя часть конструкции висячего типа, нижняя же наслонного.

И висячий и наслонный типы не исключают возможности создания крыши с «ломаными» скатами, когда верхняя и нижняя части кровли расположены под разными углами.

Элементы стропильной системы

Мауэрлат — закрепленный на несущей стене здания брус, являющийся основанием любой крыши. Его задача: принять и равномерно распределить нагрузку на стену. В зависимости от нагрузки, используются брусья сечением от 10 до 15 см.

Стропила или стропильные ноги — несущая часть стропильной системы, принимающая и передающая совокупный вес крыши на мауэрлат.

Вертикальные стойки снимают часть нагрузки со стропил и передают ее либо на мауэрлат внутренней стены, либо на наружные стены через нижние затяжки.

Затяжка — расположенный горизонтально брус, задача которого придать жесткость конструкции и распределить нагрузку между несущими стенами.

Распорка — брус, предотвращающий встречное смещение элементов конструкции.

Ригель — горизонтальный брус, предназначенный для перераспределения нагрузки от верхней части конструкции между опорными элементами нижней.

Коньковой прогон — верхняя точка опоры стропильных ног. Назначение: придание жесткости крыши, предотвращение смещения стропильных пар относительно друг-друга.

От теории к практике

Прежде чем начать строить двускатную крышу своими руками, следует провести простые расчеты с целью определения количества необходимого материала. Оптимальным и наиболее распространенным вариантом для самостоятельного возведения является классическая висячая стропильная система.

Высота крыши и ее ширина влияют на длину стропил. Для ее определения необходимо извлечь и округлить до целого квадратный корень от суммы квадратов высоты крыши и половины ширины здания (ширина должна включать в себя и будущие свесы).

Мауэрлаты и коньковой прогон равны сумме длины несущей стены и длин свесов.

Количество стропил расчитывается отталкиваясь от длины здания. Если вы планируете крышу утеплять, то стропильный шаг лучше делать равным ширине утепляющих матов. Если же нет — ориентируйтесь на значение 0.8-1.3 м. Чем круче скат и легче кровля, тем шире шаг.

Это основные пункты касательно того, как рассчитать двускатную крышу. Разобравшись с ними можно переходить к самому процессу строительства.

Порядок выполнения работ

Монтаж конструкции проводится по принципам «снизу-вверх» и «от края к центру». Основные этапы строительства двускатных крыш:

• укладка и фиксация мауэрлат;
• установка и фиксация крайних стропильных пар;
• установка конькового прогона;
• монтаж оставшихся стропильных пар;
• укладка гидроизолирующего слоя;
• обрешетка;
• кровля.

Утеплять двускатную крышу рекомендуется уже после того, как постелится кровля.

Пара советов

Многие задаются вопросом каким должен быть наклон двускатной крыши. Универсальная рекомендация указывает на 35-45°, однако возможны отклонения как и в большую, так и в меньшую сторону.

Просто важно помнить что:

• мягкая кровля и обильные снегопады — нужны крутые скаты;
• частые же штормовые ветры потребуют или усиления и, соответственно, утяжеления конструкции, или же более пологих скатов.

И напоследок: если вами избрана мягкая кровля, то сплошную обрешетку лучше делать из фанеры, уменьшая тем самым и вес конструкции и затраты на нее.

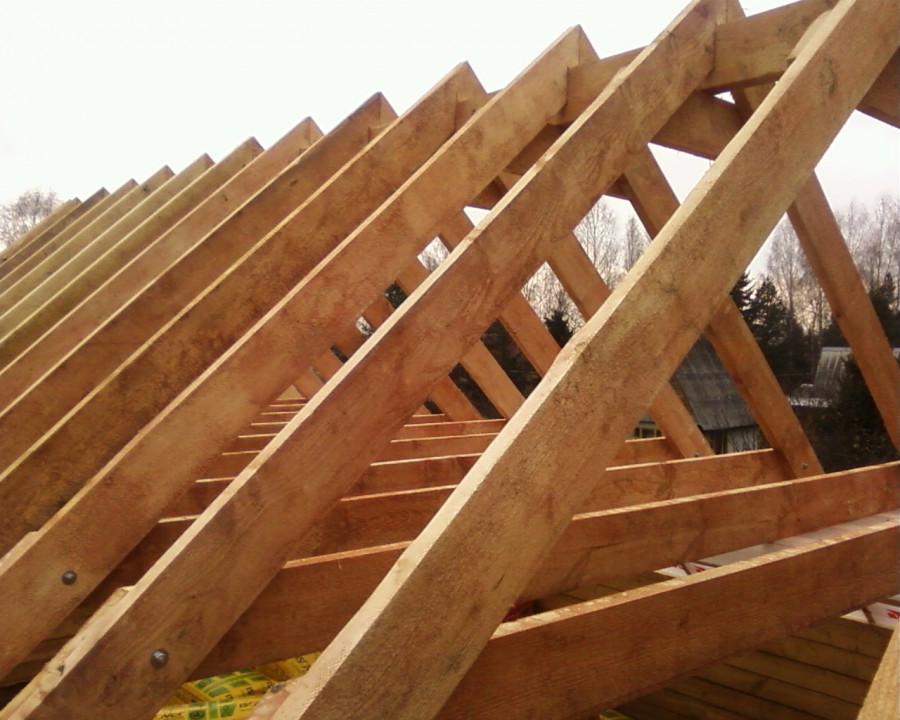

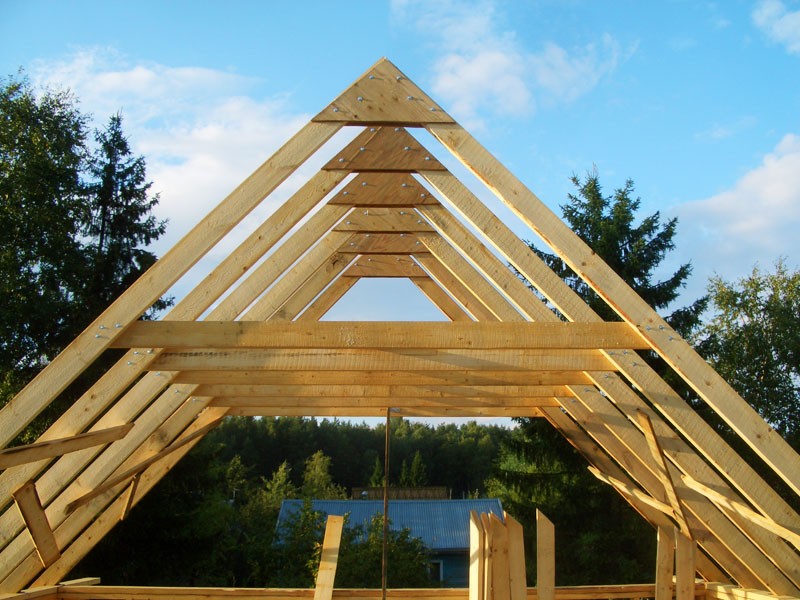

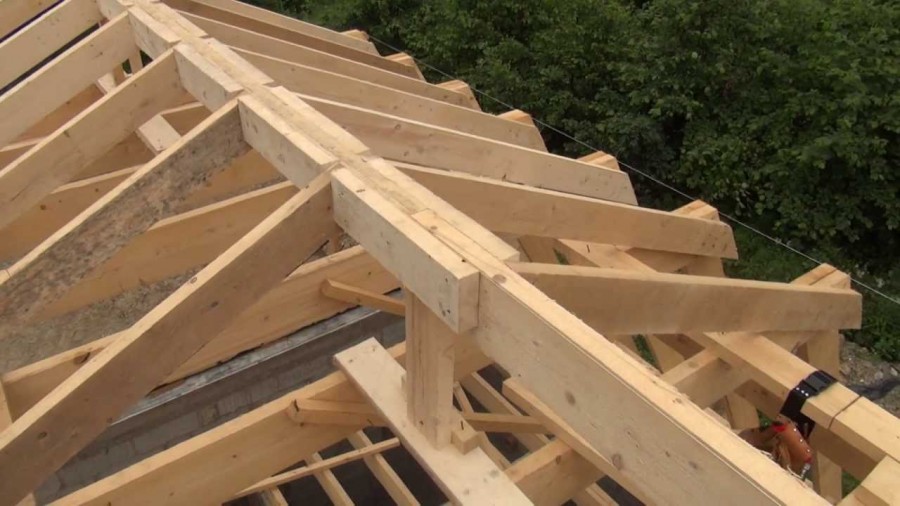

Фото двухскатной крыши

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост

Как сделать двухскатную крышу: фото, видео, чертежи, расчет



Как сделать двухскатную крышу: фото, видео, чертежи, расчет  Дом своими руками

• СВЕЖЕЕ
• ЛУЧШЕЕ
• ОБСУЖДЕНИЯ
• РУБРИКИ
  • Hi-Tech (22)
  • Алиэкспресс (38)
  • Баня (51)
  • Безопасность дома (42)
  • Беседки (16)
  • Бытовая техника (89)
  • Вентиляция (27)
  • Водоснабжение дома (128)
  • Газификация дома (12)
  • Гараж (19)
  • Детский уголок (17)
  • Дома из газобетона (6)
  • Дорожки (19)
  • Дренаж и водоотведение (12)
  • Животные (13)
  • ЖКХ (39)
  • Забор (28)
  • Здоровье (75)
  • Изоляция (55)
  • Инструменты (217)
  • Интерьер помещения (201)
  • Канализация (98)
  • Каркасный дом (1)
  • Коммунальные расчеты (28)
  • Коммуникации (13)
  • Кровля и фасад (81)
  • ЛАЙФХАКИ (296)
  • Ландшафт (57)
  • Лоджия и балкон (16)
  • Мебель для дома (106)
  • Недвижимость (64)
  • Новости (73)
  • Обзоры (6)
  • Общество (63)
  • Окна и двери (58)
  • Отопление дома (126)
  • Подворье (98)
  • Пол и покрытия (87)
  • Пользовательская рубрика (55)
  • Потолок (32)
  • Проекты домов (2)
  • Садоводство (490)
  • Сантехника (76)
  • Сараи и бытовки (16)
  • Септики и очистные (57)
  • Стены (89)
  • Стены и перекрытия (49)
  • Строительство (102)
  • Стройматериалы (75)
  • Теплица (14)
  • ТЕСТЫ (37)
  • Техника и инструменты (35)
  • Уборка и клининг (25)
  • Фильтры для воды (11)
  • Фундамент (44)
  • Электрика (127)
• ФОРУМ
• Добавить пост

 Вход

• Лайфхаки
• Hi-Tech
• Детский уголок

Двухскатная крыша своими руками: разновидности и фото

Автор Ольга Новикова На чтение 8 мин. Опубликовано 31.08.2017

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Конструкция двухскатной кровли проста и не отличается большим весом

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Классическая двухскатная крыша позволяет создать мансарду на чердаке

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Проектирование асимметричной крыши требует точного расчета нагрузки на стены

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Схема значительно упрощает строительство

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Чем больше скатов, тем сложнее проектирование

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

Двускатная крыша дома своими руками -фото и видео

Двускатная крыша – наиболее популярная конструкция в частном строительстве, и это вполне объяснимо: она надежно защищает дом от осадков и ветра, способна выдерживать значительную снеговую нагрузку и при этом не требует лишних затрат.

Двускатная крыша своими руками

К другим преимуществам двускатной крыши можно отнести:

• Простоту устройства и конструкции;
• Широкий ассортимент кровельных материалов, подходящих для этого типа кровли;
• Возможность устройства чердака или мансардного этажа;
• Двускатную крышу можно сделать своими руками без использования строительной техники.

Простая двускатная крыша применяется как для жилых домов, так и для хозяйственных построек, бань, гаражей, беседок. Кроме того, ее часто можно встретить как элемент сложной комбинированной крыши, при этом основные приемы ее устройства остаются неизменными.

Устройство и элементы двускатной крыши

Двускатная крыша состоит из двух наклонных плоскостей, называемых скатами, соединенных в районе конька и расположенных под углом друг к другу. Этот угол называется углом наклона кровли, от него зависят функциональность, механические характеристики крыши и выбор кровельного покрытия. С торцевых сторон скаты образуют треугольники. Они называется фронтонами крыши.

«Скелет» крыши, ее остов, состоит из следующих элементов:

1.  Мауэрлат – опорный брус, уложенный на верхнюю часть  противоположных стен строения и передающий нагрузку от крыши на стены дома. На мауэрлат опираются балки перекрытия либо стропильные ноги – это зависит от типа крыши. Роль мауэрлата в деревянном доме обычно играет верхний венец сруба, в каменном строении мауэрлат крепят к верхнему ряду кладки с помощью анкерных болтов. Материал, применяемый для мауэрлата – брус из сухой древесины хвойных пород сечением 100х100 мм или 150х150 мм.
2. Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются в районе конька, образуя стропильную систему. Стропила формируют основной контур крыши, шаг их установки зависит от геометрических размеров и вида кровельного покрытия, а также от расчетной снеговой и ветровой нагрузки. Обычно он находится в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм, хвойных пород. Для увеличения прочности доску кладут на торец.
3. Стойки – опоры, предназначенные для поддержания стропильной системы. Стойки устанавливают вертикально в области конька, при ширине крыши более 8 метров устанавливают также в промежутке между коньком и карнизом. Их выполняют из бруса 100х100ммили150х150 мм.
4. Прогоны – горизонтально уложенный брус, предназначенный для поддержки стропильной системы. Прогоны опираются на стойки и идут параллельно мауэрлату. Материал – брус 100х100 мм или 150х150 мм.
5. Затяжка – брус, уложенный горизонтально перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног, затяжка не позволяет конструкции расходиться в разные стороны. Сечение бруса такое же, как у мауэрлата.
6. Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
7. Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать значительные нагрузки. Подкосы устанавливают на затяжку или лежень  и выполняют из доски 50х150 мм или 100х150 мм.
8. Обрешетка крыши – система из досок или бруска, а иногда из фанеры, на которую укладывают кровельное покрытие выбранного типа. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия.

Элементы двускатной крыши

Наличие тех или иных элементов в «скелете» крыши зависит от ее типа и геометрических размеров. Стропильная система двускатной крыши бывает двух типов: наслонная и висячая. Стропила наслонного типа опираются верхним концом на коньковый брус, или прогон, уложенный на стойку, а нижним – на мауэрлат. В деревянных строениях соединение стропил и мауэрлата выполняют скользящим, чтобы избежать деформации крыши при усадке дома. Висячие стропила опираются в верхней части друг на друга, а в нижней – на балки перекрытия или затяжку. Для придания дополнительной жесткости стропильную ферму стягивают ригелем и устанавливают подкосы.

Варианты крыш с наслонными и висячими стропилами

Установка двускатной крыши с наслонными стропилами

1. На внешние стены по длинной стороне здания укладывают мауэрлат – брус сечением 100х100 или 150х150 мм. Мауэрлат крепят к стене на анкерные болты, выравнивая брус по внутренней стороне стены. Под брус обязательно кладут двойной слой рубероида или другой рулонной гидроизоляции. На внутреннюю несущую стену аналогичным образом кладут лежень – брус такого же сечения, как мауэрлат, параллельный ему.
2. На мауэрлат и лежень укладывают балки перекрытия из доски 50х150 мм с шагом, равным расчетному шагу стропил – от 60 до 120 см. На балки настилают временный черновой пол из любых досок, достаточно прочных, чтобы по ним можно было ходить. Доски для безопасности передвижения закрепляют обычными гвоздями.
3. На лежень устанавливают опоры из бруса 100х150 мм стойки, с шагом 1,5-2 метра. Их выравнивают с помощью уровня и отвеса и временно закрепляют укосинами – любыми подходящими досками. Укосины ставят под углом в двух направлениях, так, чтобы стойки были надежно закреплены. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.
4. На стойки укладывают коньковый брус, или прогон, сечением 100х150 мм. Его закрепляют аналогичным образом: на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

   Установка конькового бруса

5. Из доски толщиной не менее 50 мм делают стропила. Сначала выполняют шаблон: прикладывают доску к коньковому брусу на уровне крайней стойки и к мауэрлату, размечают и выпиливают запилы. Глубина запила не должна превышать 1/3 ширины доски. Если позволяет длина стропил, оставляют свесы крыши не менее 0,3 м. Полученный шаблон прикладывают к обоим скатам крыши на уровне всех балок перекрытия, и если не требуется корректировка размеров, сразу выпиливают необходимое количество стропил.
6. Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.

   Схема крепления стропил

7. При ширине крыши более 8 метров необходимо установить подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

   Установка подкосов для крыши

8. Если длина стропил не позволяет обеспечить свесы крыши, к стропилам крепят кобылки – доски, продолжающие их и выступающие за края крыши. С торцевых сторон делают карнизные кобылки, перпендикулярные стропилам. Кобылки изготавливают из такой же доски, как и стропила, крепят их на гвозди 100-150 мм. Подравнивают их по необходимости и прибивают карнизные и ветровые планки, после чего приступают к выполнению обрешетки.

   Варианты выполнения обрешетки под кровельные покрытия

Устройство двускатной крыши с висячими стропилами

1. Устанавливают мауэрлат аналогично крыше с наслонными стропилами. Поскольку в системе с висячими стропилами на мауэрлат действуют также распирающие силы, его дополнительно закрепляют с внутренней стороны металлической пластиной.

   Схема крепления мауэрлата

2. Стропильные ноги выполняют из доски толщиной не менее 50 мм. Сначала выполняют шаблон. Прикладывают доску под нужным углом к мауэрлату и размечают линию запила. Делать это удобнее вдвоем.

   Установка стропильных ног

3. На перекрытия устанавливают временные стойки, а на них – коньковую доску толщиной 50 мм. Стойки укрепляют временными укосинами, предварительно выровняв их. По коньковой доске размечают верхний срез шаблона.
4. Прикладывают выпиленный шаблон стропильной ноги в нескольких точках. Если не требуется корректировка размеров, можно приступать к изготовлению по этому шаблону стропил. Их количество зависит от выбранного шага.
5. Устанавливают стропила на мауэрлат, упирая их с помощью запила, и крепят гвоздями на уголки. К коньковой доске стропила крепят просто на гвозди – благодаря упору стропила надежно стоят на мауэрлате.
6. Устанавливают затяжки из доски такого же сечения. Их накладывают на стропила, закрепляют гвоздями и просверливают сквозное отверстие, через которое закрепляют доски между собой на болты или шпильки.

   Установка затяжек

7. Убирают временные стойки.Так как стропила висячего типа заканчиваются на уровне мауэрлата, к ним обязательно крепят кобылки, образующие свесы крыши. После этого можно приступать к зашивке фронтонов, креплению ветровых и карнизных планок, обрешетке, утеплению и настилу кровельного покрытия.

Фотография крыши изнутри

Для небольших построек обычно выбирают крышу с висячей системой стропил – она проще в выполнении, имеет меньше элементов, следовательно, дешевле.

Надежность такой крыши весьма высока при правильном расчете нагрузки. Стропила наслонного типа выдерживают большие нагрузки, поэтому их чаще применяют в домах с мансардным этажом и утепленной кровлей.

Видео — двускатная крыша своими руками

устройство и монтаж своими руками, видео и фото

Стропильную систему двухскатной крыши под силу возвести даже новичку, так как это довольно простая конструкция. Для возведения двухскатной стропильной системы необходимо заранее ознакомиться с деталями, подсчитать необходимые материалы для монтажа и выполнить требуемые расчеты. Следует знать, что при расчетах несущая способность данной конструкции зависит от влияния внешних факторов, таких как ветер, снег, а так же давление веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по строительству стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м² кровельного покрытия, обрешетки. Важно что бы вес на 1 м² кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.
Из брусков и досок возводится каркас. Эти элементы каркаса соединяют на шипах или в пол дерева, далее все крепится гвоздями. Обшивка производится доской, вагонкой или сайдингом, выдерживая цветовую гамму в отделке фасада здания. Для устройства оконного проема создается каркас по размерам окна. В случает утепленного чердака, необходимо будет утеплить и фронтон. Утеплитель закладывают в середину каркаса. Применяют утеплитель из минерально ваты с пониженной горючесть. С наружной стороны каркас обшивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал вставляют паронепроницаемую пленку или паронепроницаемую мембрану.
