Цвета профнастила для забора могут быть любыми. Металлопрофиль выпускается любых оттенков из таблицы RAL. Можно приобрести листы с блестящей или матовой поверхностью, однотонные или с рисунком «под дерево», с имитацией кирпичной или каменной кладки.

Окрашенные листы бывают односторонними или двухсторонними. В первом случае лицевая сторона листа будет цветной или с рисунком, а оборотная — серой, окрашенной грунт-эмалью по металлу. У двусторонних листов обе стороны имеют комбинированное покрытие. Двухсторонние листы отличаются от односторонних не только декоративным внешним видом, но и более длительным сроком службы.

Марки и размеры профнастила для возведения забора

По назначению металлопрофиль бывает стеновым, кровельным или универсальным, что в маркировке обозначается индексами С, Н, НС соответственно. Цифры, идущие в маркировочном коде после буквенного обозначения, указывают на то, какой высоты профиль. Например, профлист с маркировкой С8 имеет высоту волны 8,0 мм, С18 — 18,0 мм.

Профнастил изготавливают из рулонной стали, толщиной которой находится в диапазоне от 0,28 до 1,0 мм. Стандартная ширина металлопрофиля от 0,6 (для Н) до 1,15 м (для С), длина — от 1,5 до 12,0 м. Чаще всего заборы делают из стенового профнастила марок С8-С20 толщиной 0,5-0,8 мм.

При расчетах материала для возведения ограждения нужно учитывать не только размеры листа, но и его полезную ширину. Дело в том, что когда листы монтируют на несущий каркас забора их устанавливают с нахлестом. Ширина нахлеста равна ширине одной волны. Такой способ монтажа позволяет избежать образования щелей между листами, при этом со стороны не видно стыков и забор смотрится как единое целое. Поэтому, если общая ширина металлопрофиля составляет 1,15 м, то его рабочая ширина будет равна 1,10 м.

Вес металлопрофиля

Толщина металла влияет на жесткость и прочность ограждающей конструкции, а также на ее вес. От массы материала, который применяется для заполнения пролетов, зависит нагрузка на несущий каркас и фундамент. Именно вес и высота забора, а также вид почвы и ветровая нагрузка влияют на способ монтажа опор, на размер сечения и толщину стенок профильной трубы для опорных столбов и горизонтальных лаг. Чем больше высота ограждения, тем меньше должна быть ширина пролета.

На глухие высокие заборы сильнее действует ветровая нагрузка, а значит потребуются более толстые трубы для каркаса и дополнительный ряд лаг. Для установки тяжелого высокого забора на участке со слабой просадочной и влажной почвой потребуется усиленный фундамент.

Назначение металлопрофиля в зависимости от его толщины:

• до 0,35 мм — временные ограждения стройплощадок, объектов, находящихся на ремонте или реконструкции;
• до 0,5 мм — монтаж заборов для частных домов, садовых и дачных участков;
• до 0,8 мм — установка ограждений на территориях складских помещений и объектов промышленного назначения.

Масса листа с фигурным профилем напрямую зависит от толщины металла и высоты гофра. Например, вес одного метра длины металлопрофиля марки С18 при ширине 1,0 м толщине 0,70 мм составляет 7,43 кг. Соответственно лист длиной 2 м весит 14,86 кг, а трехметровый профилированный лист будет весить 22,2 кг.

Отзывы покупателей

Профнастил марки С8 — размеры листа, технические характеристики (фото)

Профлист из оцинкованной стали считаются одним из самых практичных и универсальных строительных материалов, используемый при сооружении жилых и производственных построек, заграждений, устройства крыш. Профнастил С8-1150 – одна из самых доступных марок этого материала, которая изначально предназначалась для обшивки стен и потолков, а потому имеет невысокий профиль, но также часто используется для перекрытия крутоуклонных кровель. В этой статье мы расскажем про технические характеристики, стандартные размеры листа и особенности использования этого материала.

Содержание статьи

Технология производства

Стеновой профнастил марки С8 изготавливают методом холодного проката из стальных заготовок, толщина которых составляет 0,7-0,8 мм, согласно требованиям ТУ 1122-079-02494680-01 или ГОСТ 24045-94. В линию по производству этого материала входит разматыватель, в который устанавливается рулон тонколистовой стали марки 220, формовочная машина, придающая заготовкам нужный рельеф, а также гильотинные ножницы, производящие нарезку листа в размер, и цех покраски. Процесс изготовления профлиста обычно полностью автоматизирован, поэтому стандарты качества поддерживаются на высоком уровне. Для производства профнастила с8 используют следующие виды сырья:

• Холоднокатаная рулонная сталь марок 220-350, изготовленная по ГОСТ Р 52246-2004, с защитным покрытием из цинка, нанесенным согласно требованиям ГОСТ 14918.
• Оцинкованная сталь с защитно-декоративным полимерным покрытием по ГОСТ Р 52146-2003 или односторонним лакокрасочным покрытием согласно ГОСТ 30246.

Обратите внимание, что профлист марки с8 официально относится к категории «стеновой», поэтому он имеет небольшую высоту профиля, составляющую всего 8 мм, а также относительно низкую несущую способность. Зная технические характеристики, можно использовать профнастил оцинкованный С8 для возведения кровли, однако, это нужно предусмотреть при проектировании стропильного каркаса.

Стандарты качества

Профлист С8-1150 является недорогим материалом, поэтому он очень популярен в дачном и садовом строительстве, которое чаще всего ведется своими руками. К сожалению, продукция этой марки подделывается чаще других из-за постоянного спроса, поэтому покупатели часто страдают из-за ее низкого качества. При приобретении материала учитывайте, что размеры листа и внешний вид могут иметь следующие погрешности:

1. На внешней стороне профлиста, то есть на защитно-декоративном покрытии материала могут быть небольшие потертости, но они не должны нарушать целостность слоя.
2. По высоте профиля материал может иметь отклонение 0,1 мм, по ширине листа — 0,8 мм, по длине – 10 мм в большую или меньшую сторону.
3. Профлист этой марки не должен обладать волнистостью листа больше 1,5 мм на плоских участках и более 3 мм на кромках и отгибах.

Важно! Всю необходимую информацию о свойствах материала можно узнать из маркировки, которой снабжается вся продукция согласно требованиям ГОСТ. Буква «С» в аббревиатуре означает, что материал относится к категории стеновой, цифра 8 говорит о том, что высота профиля составляет 8 мм, а цифра 1150 – о полезной ширине профлиста.

Профлист с лакокрасочным покрытием марки С8

Технические данные

Профнастил марки С 8 относится к материалам «эконом-класса», поэтому он активно используется на всех этапах строительства. Однако, технические характеристики профилированного листа этой категории разработаны с учетом того, что он будет использоваться в качестве стенового, то есть он имеет небольшую высоту профиля, легкий вес, не оснащается дополнительными ребрами жесткости, а также приспособлен к динамическим ветровым нагрузкам. Профлист С8-1150 имеет следующее описание:

• Назначение – стеновой.
• Форма профиля – трапеция, вершина которой уже основания.
• Высота профиля – 8 мм.
• Полезная (рабочая) ширина листа – 1150 мм.
• Исходная толщина стальной заготовки, используемой для производства материала – 0,4-0,6 мм.
• Вес квадратного метра материала – до 5,6 кг/м2.
• Длина – от 0,5 до 15 метров с шагом резки 50 см.

Помните! Зная, как расшифровывается маркировка профлиста, легко можно определить, чем отличается профнастил с8 и с20. Оба эти материала относятся к стеновому типу, разница только в высоте профиля. Чем больше этот параметр, тем больше несущая способность, но меньше рабочая ширина продукции.

Размеры и технические характеристики

Варианты использования

Учитывая технические характеристики профлиста марки С8-1150, можно использовать его не только для обшивки стен, но и для выполнения других строительных операций. Важно помнить, что он обладает сравнительно низкой несущей способностью и не приспособлен для воздействия статичных весовых нагрузок. При определенных условиях этот материал применяют для:

1. Отделки фасадов жилых, коммерческих и производственных построек.
2. Производства сэндвич-панелей.
3. Возведения хозяйственных построек небольшого размера (сараев, времянок, бытовок, туалетов).
4. Строительства заборов и организации ограждений в местности с низкой ветровой нагрузкой.
5. Возведения кровли.

Учтите, что профлист этой марки можно использовать только для кровель, уклон которых превышает 40-45 градусов. Чтобы повысить несущую способность материала, необходимо усилить стропильный каркас и обрешетку конструкции. Кроме того, рекомендуется для этой задачи рекомендуется применять профнастил с полимерным покрытием, так как он лучше противостоит коррозии и механическим повреждениям.

Способы использования

Забор из профиля С8

Бытовка из профлиста марки С8

Видео-инструкция

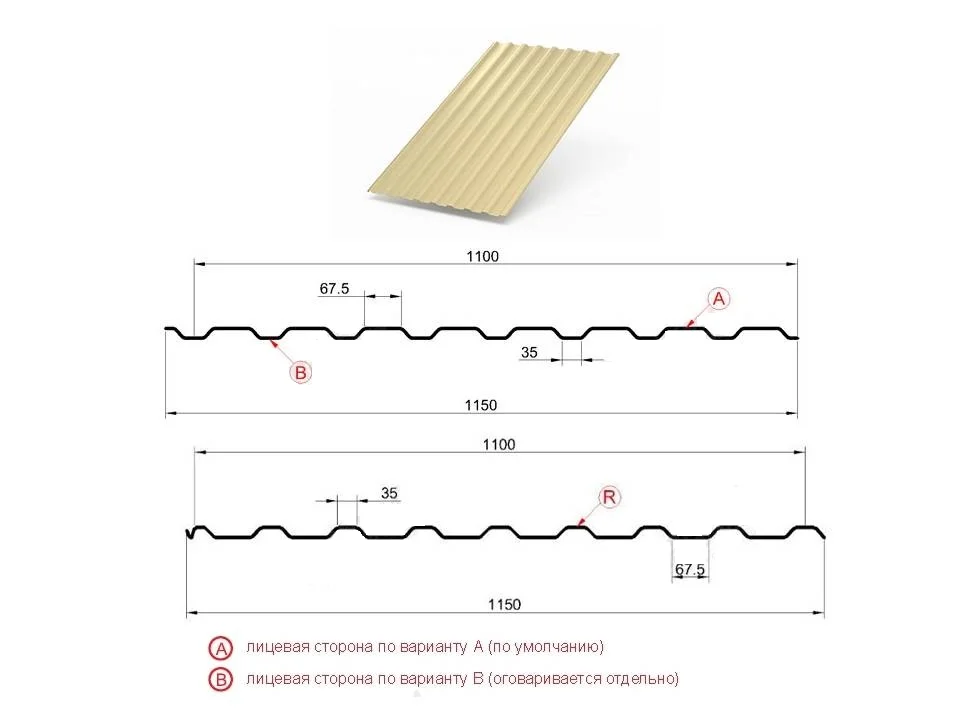

С20-1100

Назначение:  профнастил (профлист) С20 используется для обустройства стен и ограждений.

Полезная (рабочая) ширина:  1100 мм.

Габаритная (полная) ширина:  1148 мм.

Используемая заготовка: прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.

       Профилированный лист (профлист) С20-1100 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.

       Стандартная длина профлиста (профнастила) С20-1100 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).

        Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.

Что такое рабочая ширина профнастила.

Профнастил (стеновой, кровельный, несущий) — один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.

Что такое профнастил?

Профнастил — это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие — эстетичный вид и устойчивость к внешнему воздействию, профилирование — дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил — ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) — одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

• в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;

• в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;

• в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Основные характеристики и свойства профнастила — это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев — от 3 до 10 и толщиной каждого слоя.

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы — до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на .

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы — до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Материал подготовлен для сайта www.сайт

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие. При этом толщина цинкового покрытия профнастила, согласно нормативу, неизменно должна составлять 275 гр/м. кв. (в сумме с двух сторон).

Полиэстер, пурал, полиуретан — это разновидности покрытия, общее назначение которых, защита цинка. Толщина полимерного покрытия профнастила — 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

• полиэстер (РЕ) . Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый — 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;

• пурал (Pural) . Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

• пластизол (PVC и PVС200) . Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;

• полидифторионад (PVF2) . Одним из компонентов смеси выступают фторсодержащие полимеры;

• композитные материалы . Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

• принтеч . Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число — обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 — профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

Профилированный лист является одним из наиболее распространенных строительных материалов, применяемых для кровельных и отделочных работ, для возведения ограждений и строительства каркасных конструкций. Это гофрированные листы оцинкованного металла, которые могут иметь полимерное покрытие или обходиться без него. Зная размеры профнастила для забора, можно подобрать оптимальный вариант для конкретного вида работы.

Профлист — универсальный материал с широкой гаммой расцветок

Различные виды металлопрофиля отличаются многими параметрами. Обычно указываются такие размеры: высота гофры, общая ширина листа, рабочая ширина, толщина металлического листа.

Маркировка профлиста

Все виды профнастила подразделяются на 3 категории, в зависимости от предназначения. Они обозначаются разными буквами:

• С — профлист стеновой, предназначенный для всех видов облицовочных работ, а также для возведения ограждений. Отличается доступной стоимостью и надежностью. Волна приподнята на 4-44 миллиметра.
• Н -профлист кровельный. Способен выдерживать значительные давящие нагрузки. Высота гофры — более 44 миллиметра.
• НС — профлист универсальный, который можно применять для любых работ. Гофра может иметь подъем 35-44 миллиметров.

Нельзя говорить о том, что профлист разного назначения имеет стандартные размеры. Различные марки продукции различаются своими габаритами и другими характеристиками. Например, размеры профлиста для забора будут отличны от габаритов кровельного профнастила.

В качестве примеров разберем наиболее популярные и доступные типы металлического профиля, такие, как С8, С10, С20, С21, указав их особенности и размеры.

Размеры профнастила марки С8

Одним из наиболее экономичных вариантов считается С8. Он широко применяется для возведения временных конструкций, ограждений, обшивки стеновых поверхностей. Благодаря малой высоте гофры, С8 можно использовать для подшивки подвесных потолков. Листы не забирают пространство у внутреннего объема помещения. Небольшой вес листа С8 дает возможность использовать для его монтажа легкие деревянные каркасы. Тем самым уменьшается себестоимость строительства.

Для кровельных работ профилированный настил С8 не рекомендуется применять ввиду его недостаточной жесткости.

Размеры листа С8:

• Общая ширина — 1,2 метра;
• полезная (рабочая) ширина — 115 см;
• высота гофры — 8 мм;
• шаг волны между соседними ребрами — 115 мм.

Другие виды стенового профнастила допустимо использовать для кровли при соблюдении определенных условий.

Размер профлиста для забора марки С10

Это оцинкованный лист с небольшой высотой волны, позволяющий создавать сложные конструкторские и дизайнерские решения.

Сферы применения профильного листа С10:

• Отделочные работы на стеновых конструкциях.
• Материалом С10 обшивают здания внутри, изготавливают подвесные потолки.
• В качестве временных ограждений на стройплощадках и прочих объектах.
• Листы С10 используются для строительства .

Если применять лист С10 в качестве элемента кровли, то необходимо обеспечить значительный угол наклона крыши. Это необходимо для того, чтобы избежать возможных весовых нагрузок в виде снега, которые могли бы продавить металлопрофиль.

Размеры С10:

• Общая ширина — 1,16 метра;
• толщина металлического профиля — 0,4-0,8 мм;
• высота гофры — 10 мм;

Размеры профлиста марки С20

Это прочные листы оцинкованного металла, в разрезе имеющие форму трапеции или волны. Применяется в самых различных областях строительства:

• Для кровельных работ. Шаг обрешетки при использовании С20 должен быть не более 40 см.
• С20 применяется для изготовления сэндвич-панелей.
• Изготовление жестких конструкций. В качестве основы, для монтажа С20, должен использоваться усиленный профиль.
• Обшивка стен зданий, гаражей, ангаров, мастерских и прочих построек.
• Обустройство перегородок внутри зданий.
• С20 применяется для изготовления надежных заборов.

Размеры листа С20:

• Общая ширина — 1,15 метра;
• полезная (рабочая) ширина — 110 см;
• толщина металлического профиля — 0,45-0,7 мм;
• высота гофры — 18-20 мм;
• шаг волны между соседними ребрами — 137,5 мм.

Размеры профлиста С21

Это листы трапецевидного профиля. Стандартные длины листов составляют 6, 3 и 2 метра. Несмотря на то, что данный профлист относится к категории стеновых материалов, области его применения гораздо шире:

• Облицовка стен и фасадов зданий.
• Строительство заборов из С21 позволяет создавать долговечные и жесткие конструкции.
• С21 позволяет возводить легкие здания по бескаркасной технологии.
• Монтаж кровли, имеющей разреженную обрешетку. Панели С21 имеют высокую гофру, поэтому обладают повышенной несущей способностью. Используется для любых уклонов кровли.
• Из листов С21 изготавливают качественные сэндвич-панели.
• Обшивка деревянных сооружений, павильонов, гаражей, хозпостроек.
• Из С21 возводят красивые и прочные заборы, в том числе ограждения для промышленных предприятий.

Размеры листа С21:

• Общая ширина — 1,051 метра;
• полезная (рабочая) ширина — 100 см;
• толщина металлического профиля — 0,4-0,8 мм;
• высота гофры — 21 мм;
• шаг волны между соседними ребрами — 100 мм.

Какой бы виды профлиста вы ни выбрали для своих нужд, вначале узнайте их размеры, чтобы изготовить конструкцию с минимальным количеством отходов. Приобретайте профнастил с запасом около 1 погонного метра, так как листы будут перекрывать друг друга. Возможно, потребуется запас и более 1 метра, если сооружается, например, длинное ограждение.

Металлопрофиль представляет собой гофрированный металлический лист. Он часто используется в разных областях строительства, сочетая в себе прочность и жесткость с легкостью и устойчивостью к коррозии. Кроме того, цена, разнообразная цветовая гамма и размеры металлопрофиля позволяют эффективно использовать его массовыми потребителями.

Профильный лист пользуется большим спросом в строительной сфере благодаря своим положительным качествам

Производство и виды профлиста

В подавляющем большинстве случаев для изготовления основы металлопрофиля используется сталь. Иногда также применяются алюминиевые или медные сплавы. Низкоуглеродистый стальной лист протягивается через систему валов определенной формы и приобретает таким образом нужный профиль. Этот процесс называется прокаткой, которая бывает холодной или горячей. Последняя реализуется на специализированных металлургических заводах при массовом производстве.

Важной характеристикой исходного сырья для изготовления профнастила является наличие защитного антикоррозионного цинкового покрытия. Его толщина может быть от 10 до 45 мкм. Иногда качество оцинковки оценивают по массе цинка в граммах на 1 квадратный метр поверхности листа. Например, европейские производители наносят около 275 г цинка на 1 м² металлопрофиля. Это соответствует толщине, равной примерно 25 мкм. Такое покрытие обеспечивает срок службы изделий 40 лет и более.

По назначению различают следующие виды профнастила:

• стеновой;
• несущий;
• несуще — стеновой (универсальный).

Профнастил бывает разных видов, вид подбирается в зависимости от целей строительства

Основной размер листа металлопрофиля – это высота гофры (волны или гребня). Именно этот параметр определяет главную характеристику – жесткость материала, которая и влияет на предпочтительную сферу его употребления.

Стеновой профлист применяется в качестве облицовки стен, перегородок, для изготовления заборов и ограждений, в декоративных целях. Имеет наименьшую высоту волны от 8 до 35 мм.

Несущий металлопрофиль используется для перекрытий в качестве опалубки, а также при кровельных работах на крышах жилых домов, гаражей, складских и иных помещений. Высота гофры от 60 до 158 мм.

Универсальный профлист может быть использован как в стеновых конструкциях, так и для устройства кровли. Высота гребня от 35 до 60 мм.

В этом видео показан способ монтажа металлического профлиста:

Размеры листов металлопрофиля

Длина профнастила изменяется от 500 мм до 12 м. Теоретически ее максимальное значение может быть во много раз больше, но чем длиннее лист, тем сложнее его перевозка и погрузочно-разгрузочные операции.

Ширина металлопрофиля бывает габаритной (полной) и монтажной (полезной). Дело в том, что при сборке часть одного листа, как правило, перекрывается рядом лежащим листом, получается нахлест. Полезная ширина меньше полной на величину этого перекрытия. Это обязательно нужно учитывать для определения полезной и общей площади заказываемого материала. Размеры профнастила по габаритной ширине бывают от 1200 до 800 мм.

Исходный стальной лист проката обусловливает толщину металлопрофиля. Она принимает значения от 0,35 до 1 мм и определяет вес, жесткость и долговечность материала.

Важно учитывать размеры профлиста при планировке постройки

Как прочитать маркировку

Для того чтобы потребителям было легче разобраться в основных характеристиках любой продукции, придумали маркировку. По ней, в частности, можно определить виды и размеры металлопрофиля. Структура маркировки профлиста имеет следующую последовательность:

1. Тип профиля: С — стеновой, Н — несущий, НС — универсальный.
2. Высота гофры в миллиметрах.
3. Монтажная ширина металлопрофиля в мм.
4. Номер цвета.
5. Тип покрытия.
6. Толщина листа в мм.

По маркировке профлиста можно определить его технические свойства

Виды защитно-декоративного покрытия

Кроме цинкового покрытия, гофролисты профнастила часто покрывают слоем полимерного материала. Он дает как дополнительную защиту металла от коррозии, так и разнообразнейшие цветовые характеристики. Благодаря этому значительно расширилась сфера применения профлиста как средства воплощения самых оригинальных дизайнерских идей.

Если раньше использовали в основном простые тона: красный, синий, зеленый, то сейчас в моде шоколадный, пепельно-черный, терракотовый, пурпурный и серый.

Из полимерных видов покрытия можно отметить следующие:

Лакокрасочные покрытия позволяют сэкономить в тех случаях, когда на первый план выдвигаются условия по колористике и дизайну, а обстоятельства эксплуатации более деликатные.

Как выбрать профлист для кровли

Планируя использовать гофрированные листы для крыши, нужно учитывать назначение помещения. Для жилого дома важны одни показатели, а для гаража, беседки, хозпостройки или большого склада – иные. Но в любом случае самыми важными показателями размеров металлопрофиля для кровли являются:

1. Высота гофры должна быть не ниже 20 мм. Чем меньше угол наклона крыши к горизонту, тем больше должен быть этот параметр. Если площади перекрытия и расстояния между стропилами довольно значительные, то в этих случаях требуется повышенная жесткость, которую обеспечит увеличенная высота волны.
2. Толщина листа должна быть минимум 0,45 мм, она влияет в основном на долговечность. Конечно, более толстый материал обойдется дороже, но зато экономия в этом вопросе обернется значительными издержками, если через 3-4 года прохудившаяся кровля потребует ремонта.
3. Часто советуют выбирать длину металлопрофиля побольше, чтобы одним листом полностью укрыть весь скат крыши. Однако надо учитывать, что слишком длинные листы могут вызвать дополнительные затраты при транспортировке и монтаже.

Например, куски гофронастила длиной более трех метров сложно поднимать на крышу, не поцарапав их поверхность. В местах с поврежденным покрытием со временем может появиться ржавчина. И вместо планируемого срока службы в 30-50 лет в реальности потребуется менять длинный проржавевший лист в несколько раз раньше со всеми вытекающими последствиями.

Чтобы избежать таких проблем, лучше разбить покрытие протяженных скатов на несколько частей. При этом в местах стыков по длине листы укладываются с нахлестом не менее 100 мм. Чем круче наклон кровли, тем меньше можно делать величину нахлеста.

Если рядом с крышей растут деревья, то их ветви могут поцарапать недостаточно прочное покрытие, что повлечет за собой значительное уменьшение срока службы кровли. В этом случае лучше подобрать более стойкий вид покрытия, несмотря на его высокую стоимость.

Следует также обратить внимание на наличие капиллярной канавки, которая обеспечивает отток конденсата и защищает от атмосферных осадков.

Производите монтаж профлистов на кровлю крыши четко по инструкции, чтобы получить желаеммый результат

Профлист – передовой материал

Считается, что металлопрофиль был изобретен английским инженером Генри Палмером в 1820 году. Как и все новое, его профилегибочный станок получился довольно примитивным с позиции нашего времени. Однако это было поистине революционно-техническое событие. Благодаря преобразованию формы, лист металла приобретает совершенно другие механические характеристики. Причем, меняя размеры и очертания профиля, можно изменять эти свойства в очень широком диапазоне.

Например, из размеров листа металлопрофиля для крыши самый важный – это высота гофры. Ее форма также имеет существенное значение. Она чаще всего бывает трапециевидной, волнистой или кассетной, то есть в виде буквы П.

Основные преимущества металлопрофиля: доступность по цене, большой срок службы (до 50 лет), прекрасное сочетание легкости, жесткости, прочности и гибкости, универсальность, богатая цветовая палитра, пожаробезопасность, простота монтажа.

В то же время есть и некоторые ограничения в его использовании. К примеру, не рекомендуется применять профлист на низкоскатных крышах с углом наклона меньше 10 градусов. В этом случае на кровле в местах образования застоя влаги возникает повышенный риск коррозии материала.

Кроме того, необходимо соблюдать определенную осторожность в работе, чтобы не повредить защитное полимерное покрытие.

Также поверхность металлопрофиля обладает сильными резонирующими свойствами, которые громко «дают знать о себе» во время дождя и града, поэтому нужна шумоизоляция. А высокая теплопроводность профнастила требует хорошей теплоизоляции при применении в качестве кровли в жилых домах мансардного типа.

Впервые профилированный лист появился на рынке строительных материалов в начале XIX века в Великобритании и сразу завоевал популярность. Его сразу стали использовать при отделке стен и кровель. Впоследствии стали ставить заборы из профлиста.

Этот строительный материал в первую очередь разделяют по типу нанесенного покрытия.

Выпускается типовой материал с цинковым покрытием, толщина которого составляет 20-30 мкм. Его применяют при сооружении перекрытий и навесов. Стоимость такого материала ниже на 40% других пластин, которые применяют в строительстве.

На поверхность металлопрофиля наносят слой покрытия, изготовленного на основе синтетических смол. Такие изделия защищены от коррозии, добавление красящих пигментов дает широкую цветовую гамму. Толщина покрытия достигает 200 мкм.

На рынке встречаются изделия, на поверхности которых имитированы изображения других стройматериалов — природного камня, кирпича и древесины.

Подбор материала для сооружения ограды производится на основании эксплуатационных условий. Отметим, что к покрытию изгороди нет особых требований по герметичности. Для ограждений применяют детали толщиной от 0,5 до 0,7 мм с малой гофрой. Это изделия марок С8, С10, С20. При подборе материала для ограды, устанавливаемой на территории с высокой ветровой нагрузкой, стоит помнить, что в таких условиях использование изделия марки С8 нецелесообразно.

Несмотря на малую толщину, разумным материалом для изготовления ограждения считают детали марки С20 или С21. Они надежны, прочны и хорошо гасят посторонние звуки.

Как и любые изделия, выпускаемые металлургической промышленностью, продукцию этого типа производят в соответствии с требованиями ГОСТ.

Ширина детали определяется маркой. При выборе подходящего материала руководствуются полезной и полной шириной изделия.

Например, для листа С20, часто применяемого для ограждений:

• полезная — 1100 мм;
• полная — 1150 мм.

Полезной шириной называют расстояние между центральными осями крайних профилей. По осям устанавливают крепеж при соединении профилированного материала.

Полной шириной изделия называют габарит, его измеряют от края до края листа.

Производители, которые выпускают профильные материалы, по умолчанию изготавливают детали длиной 2 м.

Высота ограды составляет 2 м. Вместе с тем, длина может быть другой, это обусловлено тем, что профнастил изготавливают из рулонной стали. Производители нарезают его с кратностью 200 или 300. Т. е., какой высоты будет сооружение, определяет потребитель.

Для производства настила используют лист из стали толщиной от 0,5 до 0,7 мм. Кстати, толщина указывается без учета покрытия.

Из профнастила выполняют временные и постоянные ограды. Для минимизации расходов на сооружение целесообразно устанавливать пластины с большой шириной. Для надежной ограды рекомендуется использование деталей меньшей ширины. Такая конструкция увеличивает жесткость ограждения.

Для изготовления ворот допустимо использование прочного листа, но ворота и калитку усиливают металлическим профилем прямоугольного сечения. Размер сечения равен 40*20 мм, а толщина стенки не менее 2 мм. Для упрочнения конструкции устанавливают дополнительные ребра жесткости в виде косынок или перемычек.

Параметры металла, покрытого цинком, определены в ГОСТ 24045-2010, требования к материалу изложены в ГОСТ 14918-80. ГОСТ 30246-94 определяет требования к качеству пластин с полимерным покрытием.

Маркировка представляет собой набор букв и цифр, в них зашифрованы характеристики детали.

Металлургическая промышленность предлагает потребителям следующие виды профнастила:

• Н – несущий лист, который применяют для перекрытий и кровельных сооружений.
• С – стеновой тип, эти листы нашли применение в изготовлении ограждений и стеновых конструкций строительных объектов.
• НС – универсальный материал, который применяют, когда требуется использование профилированного изделия.
• Кроме указанных буквенных обозначений, применяют еще две буквы А и R. Для ограждений допустимо использование только изделия марки А. Они не оборудованы гидрозатвором и окрашены только с одной стороны.

Цифровые значения, которые указывают в маркировке профилированного настила, говорят о высоте гофры.

Стандартные размеры и зделия С21: полезная ширина 1000 мм, полная ширина 1050 мм, высота гофры на листе 21 мм. Высотный размер профнастила составляет два метра.

При монтировании забора из профнастила тщательно рассчитывают требуемое количество деталей, количество металлического профиля, объем крепежа.

Расчет количества материалов выполняют по следующему алгоритму:

• Определяют периметр земельного надела с указанием месторасположения ворот и калитки.
• Получив размеры периметра, рассчитывают длину. Размеры ворот и калитки не включают.
• Определение количества опор, необходимых для установки профнастила для забора.
• Из полученного числа, связанного с длиной периметра, вычитают сумму ширины столбов. После этого будет получено количество изделий, требуемых для возведения ограждения.

Рассмотрим использование этого алгоритма на примере:

• Размер периметра равен 100 м. Это число требуется разделить на полезную ширину выбранного изделия – 1,1 м. Результат будет равен 90,9, это число округляют до целого значения. Для возведения забора потребуется 91 профильный лист, стройматериал закупают с небольшим запасом. Поэтому потребуется 92 профильных листа.
• Для определения количества опор значение периметра делят на ширину секции, результатом станет требуемое количество опор для забора. Длина столба равняется высоте забора и подземного участка, как правило, он составляет 0,7 – 1 м, т. е. для сооружения такой ограды будет, потребуется приобрести 40 столбов размером 2,7 м в длину.
• Профнастил крепят к каркасу. Для создания применяют прямоугольный металлопрофиль с размером сечения 40*20 и толщиной стенки 2 — 2,5 мм.
• При монтаже забора высотой два метра устанавливают две горизонтально расположенные лаги. Для этого потребуется 200 погонных метров профиля.
• Для прикрепления профнастила к лагам применяют саморезы со сверлом, на один квадратный метр потребуется использование 8-ми саморезов.

Использование профнастила дает строителям создавать долговечные надежные заборы, которые по стоимости доступны большинству владельцев загородных домов и дачных участков.

Профнастил – практичный, недорогой, но долговечный и погодоустойчивый кровельный материал, который настоящий момент считается лидером среди покрытий для крыши в частном, промышленном, а также коммерческом секторе гражданского строительства. Для возведения более чем 60% дачных и садовых домов используется профнастил. Размеры листа позволяют без труда осуществлять перекрытие скатов любой формы, площади и уклона. Именно универсальностью объясняется высокая востребованность профлиста. В этой статье мы расскажем, какими стандартами регламентируется качество, в каких размерах он выпускается, а также, как рассчитать, сколько материала потребуется для монтажа.

Профнастилом называют кровельный материал, изготовляемый из высококачественной листовой оцинкованной стали методом холодной прессовки. В процессе производства гладкому листу мощным прессом придают волнистую форму, вертикальные стенки которой являются по сути дополнительными ребрами жесткости, увеличивающими жесткость и механическую прочность материалу. Чтобы защитить металл от коррозии, на профнастил наносят полимерное покрытие или специальную краску. В соответствии с эксплуатационными качествами и областью применения этот материал классифицируют на следующие категории:

• Стеновой. Этот класс профлиста отличается меньшей толщиной стальной основы, меньшей высотой волны профиля, а значит, более низкой несущей способностью. Он преимущественно используется для сооружения ограждений, заборов, а также обшивки стен. Для возведения крыши стеновой профнастил можно применять только в качестве временного покрытия во время монтажных работ.
• Несущий. Несущий профнастил отличается тем, что он производится из оцинкованной стали большей толщины, а высота волны этого материала иногда превышает 100 мм. Он используется для строительства ангаров, гаражей, контейнеров, так как обладает высокой несущей способностью. Этот материал может использоваться как кровельный, если перекрыть необходимо помещение большой площади с плоской или односкатной крышей.
• Универсальный (кровельный). Этот вид профлиста обладает средними характеристиками, которые находятся в промежутке между стеновым и несущим материалом. Чаще всего именно универсальный профнастил используется для возведения крыши. Достаточная толщина и несущая способность материала в комплекте с низкой ценой делает его одном из наиболее практичных кровельных покрытий.

Важно! Качество профлиста определяют всего 3 параметра: толщина, ширина и форма волн поверхности, соответствующие стандартам. Требования к этому материалу прописаны в ГОСТ 24045-94, который регламентирует стандартные размеры и допустимые отклонения при производстве профнастила. Производители проводят сертификацию продукции добровольно, но в качестве материала для возведения крыши, обладающего сертификатом соответствия, можно не сомневаться.

Стандартные размеры

Размеры профнастила являются еще одним достоинством этого материала, они позволяют подбирать листы, оптимально подходящие для настила кровельного покрытия крыши. Различные марки профлиста отличают 4 параметра – толщина стальной основы, ширина и длина листа, а также форма и высота волны профиля. От этих критериев зависит сфера использования и стоимость материала. Для сооружения заборов используются листы с небольшой толщиной и длиной, которые удобно размещать между опорами. А для сооружения крыши применяют профнастил с высотой волны не менее 50-60 мм. Кровельный материал, производимый на основе профилированного стального листа, имеет следующие стандартные размеры:

1. Длина профнастила зависит от области применения этого материала. Производители пользуются прокатными станами, которые могут выпускать листы длиной до 14 м. Профлист, используемый для перекрытия кровли жилых домов, обычно нарезают на листы 6 м, так как увеличение длины сверх этого показателя делает транспортировку неоправданно дорогой.
2. Ширина профлиста ограничивается условиями производства. Рулонная тонколистная оцинкованная сталь, поступающая под пресс, обладает стандартным размером – 1250 мм, а какой будет ширина материала после выхода с конвейера зависит от формы и высоты волны. Ширина несущего профнастила марки С75 составляет всего 800 мм, а такой же параметр стеновой марки С8 – 1200 мм, несмотря на то, что производятся они из одного исходного материала. То есть ширина материала зависят от формы и высоты профиля.
3. Толщина профлиста, используемого для настила крыши, составляет 0,45-1,2 мм. Этот показатель оказывает влияние на прочность, несущую способность долговечность материала. Кроме того, чем толще профнастил, тем он дороже.

Обратите внимание! Кровельный профнастил отличается от стенового формой и высотой профиля. Волны этого материала в среднем выше, что позволяет лучше отводить талую и дождевую воду, скапливающуюся на скатах. Коме того, он часто снабжается дополнительными ребрами жесткости, увеличивающими прочность и несущую способность материала.

Расчет материала

При монтаже крыши часто возникает ситуация, когда кровельного материала не хватает. В этом случае приходится докупать недостающее, а также раскошеливаться на доставку из-за каких-то пары листов. Это вносит нервозность в процесс, заставляет мастеров выкраивать и экономить на нахлёстках, что в итоге увеличивает затраты на кровельные работы, снижает их качество. Чтобы избежать такой неприятности, нужно рассчитать, сколько листов профнастила потребуется для настила кровли. Вычисления выполняются следующим образом:

Опытные мастера советуют приобретать профнастил с небольшим страховым запасом, он составляет 10-15% количества листов. Чем больше в конструкции крыши усложняющих элементов («кукушек», ендов, ребер), тем больше делают запас.

Видео-инструкция

Главная » Баня » Что такое рабочая ширина профнастила. Профнастил и его размеры: выбираем правильно

C $

y`GF, DoC $

C $ yC $

C $

C $ 9 {Cr»V’Vv) jvS ~ ‘V’V’V’V’V’V’Vv) jvS ~ 󔟧SNQ; ES ~ 󒟗%? / YK.hs $ cmϠgx͟H’ ~ iϠ \ ޝ S9sx / P RUgn * 4l6 [vFj [mfUHP4.Q4Jm˅mfv # W3 / 6} 72 + 6HϠB3I9PT ڡ «vQD4»:> FY ~ O | ߏ jϠ [F2Hя * 4 AD 廨 [F2Hя * 4? F6қF

и _W6b1} ~ j و me = k و 7 мг # Gl1xxt_ ڊ 6 v & | 996T6Mjӵ. P $ DcaYY?>. Re j

Профлист по забору размеров. Профнастил

(часто также называемый «профлист для забора» ) стал самым популярным материалом при возведении временных и постоянных заборов. Этот материал заменил использовавшиеся ранее деревянные варианты. И сейчас подавляющее большинство строительных организаций и частных лиц предпочитают использовать профнастил при установке забора.

24.08.17 введен в действие прайс-лист, актуальная информация размещена.

Цены указаны в рублях за 1 лист высотой 2м.Цены на количество листов более 500 и листы других форматов — в полном прайс-листе

* Помимо стандартных 2-х метровых листов на нашем производстве вы можете заказать листы для забора любой высоты . Срок заказа от нескольких часов до 1 дня!

Профнастил для забора по своим потребительским характеристикам — надежности, прочности и экономичности — является лидером среди всех заборных материалов.

• Надежность заключается в том, что забор из профлиста выдерживает довольно серьезные нагрузки.Он не гнется под воздействием сильного ветра, абсолютно не боится влаги и достаточно устойчив к атакам вандалов.


• Долговечность профилированных металлических заборов измеряется десятилетиями. Такие заборы можно использовать не только как временные конструкции для ограничения периметра строительных объектов, но и как долговременные ограждения дачных участков, различных учреждений, предприятий и жилых домов.


• Экономия заборов из профнастила объясняется не только доступной ценой самого материала, но и простотой монтажа, за счет чего минимизируются трудозатраты на строительство.

Цвета профнастила

Цены на профнастил

Определившись с выбором бренда, нужно определиться, где покупать материал — в ближайшем розничном магазине или напрямую у производителя. Главный фактор при покупке профнастила для строительства забора от производителя, имеющего собственное мощное производство, — это, конечно же, цена. Прямые поставки от производителя, без учета посредников и розничных наценок, всегда выгоднее с финансовой точки зрения.

Все цены можете посмотреть у нас.

Компания ЗАО «Фрегат» производит профлист для забора всех основных марок. Наш гофрированный забор подвергается строгому контролю качества на каждом этапе производства, а ценовая и маркетинговая политика направлена ​​на максимальное удовлетворение потребностей клиентов. Заказывая профлист в ЗАО «Фрегат» для строительства забора или любых других целей, вы можете быть уверены как в своевременной доставке, так и в качестве полученного материала на все сто процентов.

Профнастил — популярный кровельный материал, представляющий собой оцинкованный и гофрированный стальной лист, поверх которого нанесено специальное полимерное покрытие.

В зависимости от размера, веса и производителя могут отличаться виды покрытия и другие параметры, которые в конечном итоге определяют выбор профнастила.

Учитывая большое разнообразие продукции, представленной на рынке, покупатели задаются вопросом: какой профнастил нужен для кровли? Подходит ли он для? Какие в принципе размеры и маркировка? Мы ответим на вопросы и предоставим читателю информацию, которая будет ему полезна.

Маркировка и виды профнастила

Узнать основные характеристики этого стройматериала достаточно просто. Необходимо учитывать надписи, которые есть на каждом листе — они одинаковы для всех производителей и стандартизированы под отечественный ГОСТ 24045-94.

Согласно этому ГОСТу принято различать следующие виды профнастила:

Важно: несмотря на разную маркировку, допускается использование профлистов по назначению.

Например, профилированные листы «С» можно использовать в кровельных работах, но при этом необходимо делать крышу с большим уклоном, и она должна быть очень плотной, если не сплошной. То же касается и кровельных листов — их можно использовать для установки заборов, но необходимо смонтировать дополнительные поперечные балки.

Чтобы избежать подобных технологических усложнений строительного процесса, рекомендуется использовать листы только по прямому назначению.

Сфера применения профнастила

Часто профнастил разных марок имеет схожие характеристики, из-за чего выбирать материал приходится исключительно по стоимости и внешнему виду листов.

Мы изучили наиболее популярные марки профнастила и составили соответствующую таблицу, чтобы читатель мог ориентироваться в функциональном назначении каждой марки:

Сфера применения профнастила с характеристиками

Исходя из области применения, необходимо определить конкретные параметры профилированного листа.

Итак, исходя из параметров, можно использовать профнастил для строительства ворот. Сделано и красиво оформлено, прекрасно впишется в окружающий ландшафт.

После установки ворот нужно сделать замок. Замок на калитку из профнастила может быть самым разнообразным. Перечисляет все возможные замки на воротах. Выбор будет за вами.

Размер профилированного листа

Размеры нужны для определения необходимого количества материала для монтажных работ.Кроме того, необходимо знать вес профилированных листов — таким образом рассчитывается предельная нагрузка и определяется тип обрешетки, которую следует использовать для установки профнастила.

Длина и ширина профилированного листа

Рассмотрим типоразмеры профнастила самых распространенных видов:

Для определения длины профлиста нужно посмотреть последние цифры в маркировке на изделии. Длина одного листа может быть как 2.5 метров и 11 метров и более.

Толщина листа и высота волны

Высота волны зависит от типа профлиста. Так, несущие и кровельные листы могут иметь большую гофру, высота которой находится в пределах 35-44 мм. Стеновые листы, используемые для отделки, могут иметь ширину от 13 мм и более. Соответственно, высота волны каждого следующего вида будет на 3-3,5 мм больше.

Толщина листа:

• Листы с маркировкой «H» имеют толщину от 0,55 до 0.9 мм. Соответственно, вес одного квадратного метра листа может колебаться в пределах 7,4-11,1 кг
• Листы с маркировкой «NS» имеют толщину 0,55-0,8 мм. Масса — от 6,3 до 9,4 кг
• Листы с маркировкой «С» самые легкие и тонкие — толщина в пределах 0,55-0,7 мм, а вес от 5,4 до 7,4 кг.

Размеры гофрокартона разных видов

Заключение

После всех вышеперечисленных параметров читатель сможет определить, какой материал оптимально подойдет для того или иного вида монтажных работ.При этом необходимо учитывать, что все типы, размеры были составлены в соответствии с действующим ГОСТом. При приобретении зарубежных профлистов, не имеющих сертификации ГОСТ, возможно отклонение от вышеперечисленных характеристик.

Видео о размерах профнастила

Несколько видеороликов, рассказывающих о популярном, приобретаемом профнастиле с особенностями.

Общие характеристики профнастила

Профнастил C8

Профнастил C20

Профнастил C21

Профнастил H57

Профнастил H60

Профнастил NS35

Профнастил HC44

Один из самых недорогих, но при этом качественных и надежных строительных материалов — это металлический профиль.Под этим материалом можно понимать листы профнастила или металлические полосы, которые обычно используются для создания каркасов различной конструкции.

Благодаря отличным эксплуатационным характеристикам металлический профиль, размер листа которого позволяет легко и быстро смонтировать необходимую конструкцию, часто выбирается в качестве строительного материала для различных ограждений или отделки построек. практически не подвержен влиянию окружающей среды, имеет отличную прочность и жесткость, а также отличается длительным сроком службы.

Листы для металлических профилей

Полотна из металлических профилей широко используются для отделки стен и крыш или строительных конструкций. При этом при выборе материала часто возникает вопрос, какое полотно необходимо в том или ином случае. Дело в том, что металлический профиль, размеры которого более чем разнообразны, различают на несущий, пристенный и универсальный. Причем каждая из них имеет свою толщину и высоту гофры, наиболее подходящую для определенного вида строительных работ и обеспечивающую необходимую жесткость.

Использование профнастила

Для правильного выбора материала нужно понимать, в чем разница между видами профнастила и в каких случаях предпочтительнее использовать тот или иной металлический профиль.

Размеры профнастила имеют два параметра ширины: общий и рабочий. Эти значения обусловлены особенностями монтажа профнастила, так как при установке каждый лист завален хотя бы одним листом на предыдущем листе.Поэтому при расчете необходимого количества листов для отделки поверхности или строительства забора необходимо учитывать этот нюанс. В зависимости от типа металлического профиля для забора они могут отличаться на 50-60 мм.

Длина листа зависит от пожелания клиента, как правило, профнастил на производстве разрезается на листы длиной 1,5; 1,8 или 2,0 м. Однако возможно изготовление профлиста на заказ: от желаемой высоты будущего забора будет зависеть, какой размер металлического профиля будет вырезаться.

Разновидности металлических профилей

Профнастил делится на три основных типа, в зависимости от их размеров, толщины листа и высоты гофра. От этих параметров зависит жесткость материала, благодаря чему металлический профиль используется для различных строительных и отделочных работ:

• Наиболее распространенным является стеновой металлический профиль (размеры гофры около 8-44 мм по высоте), применяемый. для отделки домов, обустройства легкой кровли, а также строительства заборов из профнастила.
• Универсальный металлический профиль с высотой гофра 35-44 мм применяется для потолков, заборов и обшивки различных конструкций хозяйственного назначения.
• Опорный металлический профиль, размеры гофры которого начинаются от 60 мм, чаще всего используют для кровли, а также в качестве несъемной опалубки при строительстве крупных производственных объектов.

Характеристики стенового профнастила

Металлический профиль маркируется буквой «С» и имеет небольшой элемент жесткости (гофру).От этого размера зависят прочность, производительность и стоимость материала. Чем меньше ребро, тем ниже все эти параметры. Сама гофра имеет трапециевидную форму, что гарантирует устойчивость полотна. Размеры металлического профиля для забора:

• Лист с высотой ребра 8 мм — наиболее экономичный вариант, толщина варьируется от 0,5 до 0,8 мм. Заявленная производителем ширина составляет 1,2 м, а рабочая — 1,15 м.
• Профнастил под торговыми марками «С10» и «С20», то есть с высотой ребер жесткости 10 и 20 мм соответственно.Именно такой размер листа металлопрофиля для забора применяется чаще всего благодаря отличному соотношению стоимости и производительности. Обычно используется для ограждений разной высоты и наружной отделки построек. Общая ширина такого листа 1,15 м, рабочего 1,1 м.

Профлист универсальный и несущий

«НС 35» уже относится к универсальному металлическому профилю и применяется для ограждений, испытывающих высокие ветровые нагрузки, крыш и перегородок. Из-за высокой гофры 35 мм и толщины листа 0.4-1 мм, отличается хорошей прочностью и устойчивостью. Ширина листов (заявленная и фактически использованная) составляет 1,06 м и 1,0 м соответственно.

Несущий профнастил в частном строительстве используется в основном для создания капитальной кровли. Небольшая популярность такого металлического профиля в первую очередь связана с довольно высокой стоимостью материала. Стандартная ширина листа 1,06 м, толщина 0,6-1,0 мм.

Как известно, примерная рабочая ширина листов профнастила примерно 1-1.1 мес. В этом случае обязательно обратите внимание на толщину материала.

Для частного строительства рекомендуется приобретать металлический профиль, размеры гофры которого составляют 10-20 мм из листа толщиной 0,5-0,8 мм. Более тонкие даже на большой высоте гофры не будут иметь достаточной жесткости, слишком толстые обойдутся довольно дорого.

для гипсокартонных конструкций

Металлический профиль может изготавливаться не только в листах, но и в виде профиля для создания конструкций, которые имеют легкий вес и в то же время обладают достаточной прочностью и надежностью.Чаще всего из этого материала создают каркасы под обшивку из гипсокартона. С помощью такого металлического профиля можно быстро соорудить в комнате перегородку или навесную стену.

Такой металлический профиль для гипсокартона, размеры и форма которого различаются в зависимости от назначения, делятся на стоечные (PS / CW), направляющие (PN / UW и PNP / UD), потолочные (PP / CD). и маяк. Каждый профиль используется по прямому назначению, при этом все размеры рельсов, которые используются для его изготовления, связаны между собой.Поскольку стойка каркаса при установке вставляется в направляющий или потолочный профиль, стандартные размеры обоих типов выполняются с учетом этой особенности.

Типовые размеры металлических профилей для конструкций из гипсокартона

При строительстве различных конструкций, таких как перегородки, ниши или навесные стены, в первую очередь рассчитывается приблизительная прочность конструкции. В зависимости от необходимой жесткости и способности воспринимать заданную нагрузку определяется, какой металлический профиль использовать для гипсокартона.Размеры переклассифицируются по ширине спинки профиля. Как правило, выбор начинается с того, что может иметь ширину 50, 75, 100 мм и стандартную глубину 40 мм, длина варьируется от 3 м до 4 м.

В зависимости от выбранного направляющего профиля выбирается установка в стойку. Несмотря на то, что производители заявляют ширину такого профиля 50, 65, 75 и 1000 мм, реальный размер металлического профиля на 1-2 мм меньше. Это нужно для того, чтобы беспрепятственно вставить стеллаж в потолочный профиль.Глубина стойки всегда 50 мм, длина 3-4 м.

Помимо этих основных материалов, существует еще угловой металлический профиль, предназначенный для защиты краев гипсокартона и конструкционных углов, а также маяк — для выравнивания стен, пола и потолка.

Профнастил (стеновой, кровельный, несущий) — один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, видов и расцветок делают профильный лист достойной альтернативой другим материалам.

Что такое профнастил?

Профнастил — это профилированный лист металла с широким спектром применения в строительной отрасли (для заборов и ограждений, для облицовки стен и кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей он известен как профнастил или профлист. Производится на заводе методом прокатки листовой стали.

Стальной сердечник придает профилированному листу жесткость, покрытию — эстетичный вид и устойчивость к внешним воздействиям, профилирование — дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие этих материалов — особое расположение валов на прокатном стане, что позволяет формировать конфигурацию, аналогичную натуральной черепице. Однако монтаж профнастила и монтаж металла осуществляется по разным друг от друга технологиям.

Профнастил — ГОСТ

О том, что профнастил для внутреннего рынка является новым, но демонстрирующим бурное развитие материала, свидетельствует принятие в 2012 году нормативных условий его производства.Сегодня производители, отвечающие за качество профнастила, руководствуются положениями ГОСТ 24045-2010 «Профили стальные гнутые с трапециевидным рифлением для строительства».

Другие стандарты включают:

Производители настилов

Отметим, что производство профнастила — довольно дорогостоящий проект, так как качественное оборудование стоит дорого. Но этого недостаточно, чтобы служить серьезным препятствием для кустарного производства.

На внутреннем рынке представлены всемирно известные производители: Ruukki (Финляндия), Pruszynski (Польша) — один из первых поставщиков профилированного листа. Следует знать, что производство профнастила под брендом Pruszinski организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена на профнастил тоже.

Среди тех, кто запустил производство профнастила в России и зарекомендовал себя как надежный поставщик, есть несколько компаний, деятельность которых не ограничивается отдельными регионами.Тем не менее, в силу характера транспортировки в каждом регионе есть крупные производители гофрокартона.

Например, где можно купить профнастил от производителя:

• в Москве: ООО «ПрофСтальПрокат», Завод Сталь-Пласт, ООО «ММК Профиль-Москва», ООО «Сталькомпрофиль»;

• в Самаре: «КСП» (завод кровельных и стеновых профилей), ООО НПФ «Кровля», завод «Электрощит», завод «Маяк»;

• в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе относительно немного крупных поставщиков, в основном компаний, которые предлагают популярные виды профнастила: стеновой и кровельный (низковолновый). Однако по габаритам производителя нельзя судить о качестве товара. Выбор профнастила сложнее и осуществляется по ряду факторов.

Основными характеристиками и свойствами профнастила являются структура металла, виды, виды и разновидности профилированного листа, толщина металла, длина, ширина, толщина листа, вид покрытия.

Профнастил — это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев с четкой границей между ними и заключается особенность металла, используемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается синергетический эффект.

Состав металла различается у разных производителей количеством слоев — от 3 до 10 и толщиной каждого слоя.

Независимо от того, сколько защитных слоев у гофрокартона, обязательными компонентами являются: стальной лист и двухсторонний слой оцинкованного покрытия.Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большую гарантию на профнастил дает производитель. Это связано с тем, что каждый слой выполняет свою функцию. Слои различаются не только толщиной нанесения, но и внешним видом и способностью противостоять воздействию внешней среды.

Покрытие террасное (цвет и текстура)

Покрытие определяет срок службы профлиста, который составляет 5-50 лет.Согласитесь, стоит разобраться, от чего это зависит. В первую очередь из освещения. По покрытию весь профнастил, представленный на рынке, можно разделить на 3 группы:

Профнастил оцинкованный

В данном случае стальной сердечник покрыт цинком с плотностью покрытия 275 г / м2. (минимальная толщина 90 мкм). Это стандартная толщина покрытия, предписанная немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие составляет 5 лет. Расчетный срок службы — до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, опалубки и т. Д. Некоторые производители вообще не предоставляют гарантию.

Примечание: цинк — летучий материал. Чем меньше его слой, тем быстрее он исчезнет и обнажится стальная сердцевина профлиста. Соответственно, тем быстрее заржавеет гофра.

Профнастил алюминиевый оцинкованный

Для покрытия используется смесь цинка и алюминия.Гарантия на него 10 лет. Расчетный срок службы — до 30 лет.

По сравнению с цинком алюминиево-цинковое покрытие имеет более высокую коррозионную стойкость (вдвое).

Листовое покрытие с полимерным покрытием

Гарантия на покрытие зависит от его типа и составляет от 10 до 20 лет, а расчетный срок службы — более 50 лет.

Материал подготовлен для сайта www.site

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие.При этом толщина цинкового покрытия профнастила по стандарту неизменно должна составлять 275 г / м2. (всего с двух сторон).

Полиэстер, пурал, полиуретан — разновидности покрытий, основным назначением которых является защита от цинка. Толщина полимерного покрытия профнастила 25-200 мкм. Цвет покрытия определяется каталогом таблиц RAL и RR (в Ruukki).

• полиэстер (PE) . Популярное покрытие, придающее дополнительную устойчивость к коррозии.Что касается текстуры поверхности, то она может быть глянцевой или матовой. Глянцевый ПЭ наносится толщиной 25 мкм, матовый — 35 мкм. Покрытие предназначено для использования в нормальных климатических условиях;

• полый . Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

• пластизол (ПВХ и ПВС200) . Основа — поливинилхлорид (ПВХ). Толщина покрытия 200 мкм.Рекомендуется к использованию в сложных климатических условиях;

• полидифторионад (PVF2) . Одним из компонентов смеси являются фторсодержащие полимеры;

• композиционные материалы . Покрытия, содержащие дополнительный слой различных материалов, обеспечивающих эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

• печать . Он отличается от ряда других покрытий тем, что представляет собой имитацию дерева, камня или кирпичной кладки.Заборы из профнастила выглядят как камень, кирпич, дерево.

Дополнительный вид покрытия — пленка (ламинация). Он накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10%. Поэтому его применение часто обсуждается с заказчиком и предпочтительнее для дорогостоящих покрытий, целостность которых трудно восстановить с помощью колеровки.

Бумага предназначена для упаковки гофрированного картона.Таким образом, снижается вероятность повреждения при транспортировке или хранении.

На практике выбор профнастила основывается на цветовой гамме, которая довольно разнообразна.

Виды и разновидности профнастила

Можно выделить три основных типа гофрированного картона в зависимости от высоты волны. Каждый из типов имеет типы, связанные с конфигурацией волны (трапеция, цилиндр и ее высота), что, в свою очередь, приводит к значительному количеству разновидностей.

Отличается более тонким профилем, что позволяет получить большую рабочую ширину листа. Маркировка стенового профлиста у каждого производителя своя. Однако распространенной маркировкой является надпись, указывающая на принадлежность к стене, и число, обозначающее высоту профилирования (высота волнистой стены). К стене приставляют листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличается таким качеством, как парусность.Сплошной лист подвержен ветровой нагрузке, которую можно уменьшить, выбрав лист с более высокой волной или устроив мощный каркас.

Отличается высшей волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается так же стеной, буквой и цифрой. Например, ПК-35 — кровельный профнастил высотой волны 35 мм. Кровля включает листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. Под кровлей понимается любой профнастил с высотой волны более 20 мм. Это значение является пограничным и встречается у кровельного и стенового профнастила. А назначение (отличие) определяется наличием или отсутствием капиллярной бороздки или при использовании более простого оборудования в ориентации цветной стороны (см. Рисунок).

В эту категорию входят листы с высотой волны 75, 80, 90 и 100 мм. Применяются при устройстве полов, в том числе железобетонных.Для армирования на несущий профнастил применяется штамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

Стальные профилированные листы для облицовки | Панели и профили Thomas

Основные особенности

Сильный
Легкий
Длительный
Относительно проста в установке с помощью простых инструментов
Доступен в различных цветах и ​​вариантах отделки, а заказы могут быть адаптированы к вашим требованиям.

Стальные профилированные листы также могут быть адаптированы.Когда необходим тепловой барьер для предотвращения конденсации (например, когда воздух внутри здания теплее, чем снаружи, например, в животноводческих помещениях или отапливаемых помещениях) на нижнюю сторону листа можно нанести антиконденсационный флис.

Как это сделано?

Мы производим листы из рулонов стали с плоским покрытием, которые обрабатываются на профилегибочной машине, укладывая профили (или шаблон) и придавая листу прочность.Мы можем изготовить лист практически любой длины от 500 мм до 9000 мм плюс, единственным ограничивающим фактором длины является транспортировка и обработка очень длинных листов.
Возможность выбора точной длины означает, что соединение листов по длине крыши осталось в прошлом!
Покрытие с эффектом плитки проходит через пресс-тормоз, чтобы придать им вид плитки, но, как и в случае с другими профилями, все начинается с того же основного материала.

Цвета и покрытия

Под верхним слоем из полиэстера и пластика весь материал перед цинкованием подвергается ряду основных покрытий, а затем покрывается финишным покрытием.Поскольку они наиболее популярны, мы предлагаем стандартный диапазон цветов, которые выбираются для того, чтобы гармонировать с окружающим миром, а также доступны многие другие цвета. Если вам или вашему клиенту требуется специальный цвет, мы можем покрыть его по номеру Ral, но это может повлиять на цену и время выполнения заказа. Для покрытий существуют разные допуски, мы можем посоветовать наиболее подходящее для вашего проекта.

ТПП Пластизоль

TPP Plastisol — это стальной продукт с покрытием, специально разработанный Thomas для обеспечения отличных эксплуатационных характеристик в течение всего срока службы по конкурентоспособной цене.

Это более прочное покрытие, чем полиэстер, и его всегда указывали на проектах, где требуется гарантия срока службы. Многие подрядчики по облицовке предпочитают использовать эту более жесткую отделку, поскольку она упрощает установку. Мы ожидаем 15-25 лет, хотя мы полагаем, что это может быть намного дольше.
N.b. Гарантия производителя на срок службы покрытия зависит от продолжающейся обработки и очистки.

* Цвета на экранах могут отличаться — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета

См. Цвета пластизоля

TPP Полиэстер

TPP Полиэстер — продукт со стальным покрытием, разработанный для агрессивных требований сельскохозяйственного сектора.
В целом, полиэфирная или окрашенная отделка — более дешевый вариант, чем пластиковое покрытие, и, хотя на этот продукт нет официальной гарантии, наш опыт показывает, что этот продукт долговечен.
Факторы, влияющие на ожидаемый срок полезного использования, включают
Аспект
Близость к морю
Загрязнение
Физические повреждения (из-за свисающих веток и т. Д.)

Одно огромное преимущество заключается в том, что по прошествии x лет, если отделка нуждается в уходе, остается лишь нанести слой краски.
При подгонке к листам из полиэстера необходимо осторожно обращаться, так как цветное покрытие легко поцарапать. Если это произойдет, базовое покрытие будет по-прежнему обеспечивать защиту от элементов, и можно будет нанести краску для подкраски.

Мы тщательно отобрали наш многослойный полиэстер различных цветов, чтобы он гармонировал с окружающей средой в сельской местности. В результате получается продукт, который предлагает превосходный внешний вид и долговечность по конкурентоспособной цене.

* цвета на экранах могут отличаться — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета

См. Цвета полиэстера

Какой профиль?

Доступно более 300 коробчатых профилей и гофрированных рисунков, поэтому есть много разнообразия! Но если вы специально не подбираете существующий лист (т. Е. Если вам нужно подогнать его «встык», чтобы увеличить длину пролета крыши), фактический профиль, который вы используете, обычно не имеет решающего значения.Большинство из них характеризуется охватом, который дает листы при наложении друг на друга, обычно 1000 мм, и высотой выступа или профиля, скажем, 32 мм. Итак, этот профиль известен как 1000-32. Многие рисунки незначительно отличаются друг от друга (из-за различий в профилегибочном оборудовании разных производителей). Наш ассортимент означает, что у нас будет что-то подходящее для вас, даже если ваши требования носят особый характер.
Если требуется абсолютное совпадение, с нашим знанием профилей мы предлагаем услугу идентификации.Все, что нам нужно, — это след на бумаге профиля и некоторые основные измерения. Пожалуйста, звоните для получения более подробной информации.

ТПП 1000-32 Форвард

— это современная альтернатива гофрированному металлу. Благодаря более современному внешнему виду, он становится все более популярным среди сельскохозяйственных зданий и сооружений.

Коробчатый профиль TPP 1000-32 имеет эффективную ширину покрытия 1 метр при глубине профиля 32 мм. Он имеет капиллярную канавку на одном крае, что исключает необходимость использования уплотнительных лент и является стойким к атмосферным воздействиям.

TPP 1000-32 Диапазон нагрузки вперед

Изображение передней секции ТПП 1000-32

ТПП 1000-32 Передняя без нервюр

ТПП 1000-32 Передний (без ребер) Размах нагрузки

ТПП 1000-32 Передняя (без ребер) Изображение в разрезе

ТПП 1000-32 Реверс

Все TPP 1000-32 могут использоваться как однослойная пленка или поверх облицовки существующей крыши или части многослойной изолированной системы.
Это — Экономичный и прочный
Может быть изготовлен в длинной длине
Легкий
Быстро и легко устанавливается

TPP 1000-32 Диапазон обратной нагрузки

Изображение обратной секции TPP 1000-32

ТПП 1000-32 Реверс без ребер

ТПП 1000-32 Реверс (без ребер) Диапазон нагрузки

TPP 1000-32 Реверс (без ребер) Изображение сечения

ТПП 1000-34 Форвард

TPP 1000-34 Диапазон нагрузки вперед

Изображение передней секции ТПП 1000-34

ТПП 1000-34 Реверс

TPP 1000-34 Диапазон обратной нагрузки

TPP 1000-34 Изображение обратной секции

ТПП Гофрированный 14/3

Этот традиционный гофрированный профиль используется уже более века.Его можно использовать в качестве однослойной пленки и облицовки, поверх облицовки существующей крыши или части застроенной изолированной системы. Гофрированные листы не требуют особого ухода, их можно изгибать, и мы можем нанести на нижнюю часть флис, предотвращающий конденсацию, если под листами будет находиться домашний скот.
В последнее время гофрированные листы снова стали популярны в жилых домах в Европе и Великобритании.

ТПП 14-3 Пролет нагрузки гофрированной кровли

Изображение гофрированного профиля TPP 14-3

ТЭЦ 1000-19 над железнодорожным транспортом

Изображение сечения надрельсового лайнера ТЭС 1000-19

ТЭЦ 1000-19 под рельсом

Изображение разреза под рельсовую футеровку ТЭЦ 1000-19

TPP 1000-32 Лайнер с ходовой частью без ребер

TPP 1000-32 Шагающий футляр (без ребер) Изображение в разрезе

ТПП 1000-32 Лайнер пешеходный

ТПП 1000-32 Изображение подвижной секции футеровки

ТПП 1000-20 Лайнер

Изображение секции хвостовика TPP 1000-20

ТПП 1000-20 Гильза без ребер

Футеровка TPP 1000-20 (без ребер) Изображение в разрезе

Лайнер для птицы TPP 1000-20

TPP 1000-20 Изображение разреза гильзы для птицы

ТПП 1000-32 Облицовка птицы

ТПП 1000-32 Изображение сечения оболочки птичника

TPP Pro — Плитка

Изображение профиля TPP Pro-Tile

ТПП 1000-35 Форвард

ТПП 1000-35 Диапазон нагрузки вперед

Изображение передней секции ТПП 1000-35

ТПП 1000-32 Перфорированная

Иллюстрация перфорированного профиля TPP 1000-32

Таблица стандартных размеров листового металла

Tek 28 — Профиль Alubel 28 с высоким сопротивлением

Профиль TEK28 — поперечное сечение

Возможные работы на изоляционном листе ТЭК 28:

7% (Этот уклон зависит от длины листов. В любом случае соблюдайте местные правила.)

A) Металлический профиль Alubel 28

B) пенополиуретан высокой плотности

C) полиуретановая пленка или сотенный алюминий

Изолированный профиль TEK 28, доступный в:

• натуральный алюминий

  окрашенный алюминий

  сталь с лакокрасочным покрытием

  алюцинк

  медь

• Боковое перекрытие одной гофры с половиной

• Крепление к дереву

• Крепление к металлу

• Крепление к стене

Стандартные цвета

Алюминий с лакокрасочным покрытием

• Simil RAL 3009 Красный оксид
• Simil RAL 9002 Серо-белый

Сталь с лакокрасочным покрытием

• Simil RAL 3009 Красный оксид
• Simil RAL 9002 Серо-белый

Специальные цвета

алюминий с окрашенным покрытием

• Simil RAL 5010 Голубая горечавка
• Simil RAL 8017 Шоколадно-коричневый
• Simil RAL 6005 Зеленый мох
• Simil RAL 9006 Серебро
• Simil RAL 7016 Серый антрацит

Сталь с лакокрасочным покрытием

• Simil RAL 5010 горечавка синяя
• Simil RAL 8017 Шоколадно-коричневый
• Simil RAL 6005 зеленый мох
• Simil RAL 9006 Серебро

Работы на профиле ТЭК 28

Стандартная насечка

A = мин. 175 мм — B = мин. 50 мм

Частичная выемка

Вырез посередине

Контролируемое напряжение

Рабочие размеры

Покрытие гребня с изгибом

Ширина 500 мм

Облицовка плоская коньковая

Ширина 625 мм

Максимальная длина 6000 мм

Стандартный двухкомпонентный ригель с зубчатым профилем

ширина 834 мм

стандартная длина: 2765 мм

Облицовка двойного гребня с запрессованной деталью профиля

ширина 750 мм

стандартная длина 1000 мм

Балясин коньковый моно с штампованным профилем

Доступные развертки мм: 416-500-625-750

Переходник для проплавления

Запорная часть с зубчатым профилем

ширина 100 мм

Опора коньковая моно с зубчатым профилем

ширина 416 мм

Макс.рекомендуемая длина 2765 мм

Профилированный пенопласт для гребня / пещер

Стеклопакет для люка / купола

Алюминиевая дорожка для решетки

Алюминий

Прутки 3600 мм

Рамка светового люка

ручная

Рамка светового люка

электрический

Как определить, сколько кровли нужно для вашей беседки | Хвойные породы

Пришло время заняться кровельной работой, которую вы откладывали, и теперь вы хотите выяснить, сколько листов крыши вам нужно.Это руководство покажет вам, как это делается. Это довольно простой процесс, который должен быть легким даже для самых требовательных бойцов выходного дня.
Расчет необходимого количества листов — это простое математическое упражнение. Если вы уже построили беседку, вам понадобится рулетка и прочная стремянка. Обязательно соблюдайте правила безопасности при использовании лестницы. Если у вас есть друг, который может держать другой конец рулетки, это немного упростит работу и повысит точность ваших измерений.
Если вы еще не построили беседку, вы можете работать прямо в соответствии со своими планами. Стандартная фактическая ширина листов Polycarb составляет 860 мм для гофрированного картона и 810 мм для гофрированного картона. Но после рекомендованного перекрытия у вас останется 760 мм покрытия в обоих профилях.
Разделите длину площади крыши на 0,760, чтобы определить необходимое количество листов. Например, конструкция длиной 6,0 м составляет 6000/760 = 7,89 листов. Следующим шагом будет округление до ближайшего целого числа, так как в этом примере будет 8.Вам нужно будет округлить, даже если это, скажем, 7,1 листа, так как вам нужно покрыть всю площадь. Если у вас есть двускатная крыша, вам нужно будет удвоить количество листов, чтобы вы могли покрыть кровлей с обеих сторон.
Примечание : Поликарбовые листы Suntuf также могут иметь покрытие 1210 мм, но ограничены только профилем Greca и только окраской Diffused Grey.
Теперь, когда у вас есть количество обработанных листов, вам нужно определить, какая длина листа вам нужна. При этом нужно учитывать угол наклона крыши.Если вы уже построили крышу (или имеете список ее количеств), это просто. Проведите рулеткой по длинной длине стропила и оставив выступ в желобе не менее 50 мм, вы получите необходимую длину. Для гофрированной кровли или кровли Greca требуется падение не менее 5 градусов от верха конструкции до желоба (получается, что падение составляет 88 мм на метр). Вы также должны помнить об общем правиле строителей: всегда лучше проверять дважды перед резкой.
Если у вас нет планов и вы проектируете свою конструкцию самостоятельно, определение длины становится немного сложнее.Большинство домов в Австралии имеют уклон 22 градуса, поэтому, если вы хотите, чтобы ваша беседка отражала уклон вашего дома, вам нужно будет рассчитать длину стропил, используя нашу старую знакомую теорему Пифагора. Для начала вам нужно знать длину двух сторон вашего треугольника (в данном случае половину ширины вашей беседки и высоту конька от балки). На конструкции с крышей, наклоненной под углом 22 градуса, вы можете Определите высоту, используя информацию с этой страницы. Например, если половина ширины вашей беседки равна 2.9 м, высота гребня будет 1,2 м (при 22 градусах высота склона составляет 40,4% от заявленной ширины).
Листы поликарбоната продаются с шагом от 300 до 600 мм. Если ваша крыша имеет ширину 2,5 метра, вам необходимо приобрести лист толщиной 2,7 метра. Посетите наш интернет-магазин, чтобы узнать о доступной длине, чтобы узнать, что лучше всего соответствует вашим потребностям. Листы легко разрезать, вы можете использовать острые ножницы, ножницы или лезвие для циркулярной пилы с мелкими зубьями.

Как определить, какие кровельные аксессуары мне нужны?

Теперь, когда у вас есть количество листов, пора подсчитать, сколько креплений вам понадобится.Кровельные листы обычно поддерживаются деревянными или стальными элементами, известными как «прогоны». Рекомендуется, чтобы размер и расстояние прогонов соответствовали техническим характеристикам устанавливаемых листов крыши. Например, для листов поликарбоната профиля Greca максимальное расстояние между прогонами для конечного пролета составляет 900 мм, максимальное расстояние для среднего пролета составляет 1200 мм, но, как правило, все прогоны должны находиться на равных расстояниях, ниже этих максимальных расстояний (для этого примера — 900 мм). придаст крыше однородный вид и не будет превышать максимальные характеристики листов.Винты из поликарбоната известны как винты для фиксации прозрачных / полимерных материалов. Эти винты имеют продуманную конструкцию, которая предварительно просверливает отверстие диаметром 10 мм, чтобы учесть расширение и сжатие листов, которое произойдет при изменении температуры. Чтобы рассчитать количество винтов, которые вам понадобятся, умножьте квадратный метр вашей крыши на 8. Для крыши площадью 30 квадратных метров в этом примере потребуется 240 винтов
. Следующим вам понадобится лента Purlin. Лента обрешетки — это в основном полоса пены, которая имеет клей с одной стороны, который приклеивается к верхней части ваших обрешеток.Идея состоит в том, чтобы свести к минимуму шум расширения ваших кровельных листов. Лента продается в рулонах по 20 метров, поэтому, например, если у вас 5 прогонов длиной 6,0 м, вам понадобится 30 м, для чего потребуется 2 рулона.
Для крыш типа skillion вам может потребоваться обратный канал и заполнение, которые предназначены для размещения на высокой стороне листов у вашего дома, чтобы предотвратить ветер и дождь, дующий на лист, делая его водонепроницаемым. Это также придает листу аккуратный вид по краям, а профилированные полосы заполнения не позволяют паразитам и насекомым поселиться в наиболее защищенных частях вашей конструкции.Если вы используете заполнитель и обратные каналы, вам понадобится достаточно, чтобы покрыть всю длину вашей конструкции.
Приобретите все необходимое для кровли в интернет-магазине кровли Softwoods.

Какой кровельный лист самый лучший?

Написано Ларри Боханом 27 июня 2018 года

Будь то поликарбонатные кровельные листы, кровельные листы из ПВХ или битумные кровельные листы, все материалы имеют свои уникальные плюсы и минусы, которые сделают их подходящими или неправильными для вашей кровельной работы.Некоторые из них будут абсолютно идеальными для того, что вам нужно, в то время как другие могут иметь один или два недостатка, которые означают, что они не совсем совместимы.

В этом блоге мы рассмотрим некоторые из самых популярных типов кровельных листов, все легкие и прочные варианты, которые в совокупности покрывают большинство типов хозяйственных построек. Все упомянутые материалы доступны на Roofinglines для доставки на следующий день по лучшим ценам онлайн.

Магазинные кровельные листы на кровельных линиях

Кровельные листы из поликарбоната

Обычное использование — Коммерческие крыши, теплицы, оранжереи и зимние сады, навесы для автомобилей, плавательные бассейны, автобусные навесы

93534 — легкие Площадка, отличная жесткость, устойчивость к ультрафиолетовому излучению, высокая атмосферостойкость, отличная огнестойкость, хорошая теплоизоляция

О листах поликарбоната — Поликарбонат — это прочный тип термопласта, который практически не ломается.Если вы когда-нибудь пытались разбить компакт-диск или DVD пополам, вы знаете, что щелкнуть диск может быть нелегко. Это потому, что они сделаны из поликарбоната, чрезвычайно прочного материала, который очень хорошо работает в качестве кровельного покрытия. Вероятность повреждения крыши в результате любого внешнего или внутреннего удара чрезвычайно мала с листами из поликарбоната.

Кровельные листы из поликарбоната легко монтировать благодаря их легкой конструкции, практичной конструкции, которая упрощает их перемещение по строительной площадке и в дороге, а это означает, что общее время завершения проекта должно быть сокращено.

Еще одна причина, по которой кровельные листы из поликарбоната являются очень подходящим кровельным решением, — это их устойчивость как к низким, так и к высоким температурам. Благодаря своей способности пропускать естественный свет через крышу, кровельные листы из поликарбоната особенно популярны в зимних садах и патио.

Что касается кровельных панелей из поликарбоната из поликарбоната и пластика , мы предлагаем несколько уровней толщины как для усиления крыши, так и для повышения уровня изоляции в области ниже.

Помимо плоских кровельных панелей, у нас также есть прозрачные гофрированные кровельные листы из поликарбоната для оптимального светопропускания и обзора. Эти профилированные кровельные листы идеально подходят для навесов для автомобилей, веранд, теплиц и навесов, они имеют гофрированный дизайн, обеспечивающий эффективный отвод воды.

Магазин Листы крыши из гофрированного поликарбоната Магазин Пластиковые панели крыши

Листы крыши ПВХ

Общие области применения — Навесы, навесы, холодные рамы, веранды, теплицы

Качества — Легкие, недорогие, удобные для самостоятельного изготовления

Кровельные листы из ПВХ (поливинилхлорида) — недорогое решение для легких листовых кровель .Кровельные листы из ПВХ отличаются не только доступной ценой, но и водонепроницаемыми, жесткими, обеспечивают высокую светопропускаемость и, как и листы поликарбоната, являются примером легкого кровельного листа с низкими затратами на установку.

Хотя они не так эффективны, как поликарбонатные кровельные листы в противодействии ударам, большинство кровельных листов из ПВХ останутся неповрежденными в большинстве случаев столкновения. Однако, в отличие от листов поликарбоната, кровельные листы из ПВХ обычно устойчивы к царапинам.

Вообще говоря, кровельные листы из ПВХ дешевле поликарбоната, а высокая прозрачность гофрированных листов ПВХ позволяет свету легко проходить через крышу и освещать пространство под ними.

Если вы ищете кровельные листы для покрытия области, где ударопрочность не так важна и где ограничен прямой солнечный свет, наши гофрированные кровельные листы Corrapol DIY станут идеальной покупкой. Примеры общего использования, подходящего для этих листов, включают навесы, навесы для автомобилей, веранды и склады бревен.

Для областей с ограниченным солнечным светом рассмотрите кровельные листы из полиэстера , еще один легкий кровельный лист, с которым легко работать по цене, аналогичной стоимости ПВХ, высокой прочности и высокой жесткости.

Магазин Кровельные листы из ПВХ2000 Кровельные листы из полиэстера

03 Обычное использование — Гаражи, навесы, склады, крытые переходы

Качества — Отличная водонепроницаемость, не требует обслуживания, легкий, простой в установке, удобный для установки

И последнее, но не менее важное, у нас есть битумные кровельные листы.Битумные кровельные листы — одно из самых недорогих кровельных решений на рынке и самые доступные кровельные листы Roofinglines.

Водонепроницаемые, не требующие особого ухода, легкие и простые в установке, битумные листы — это долговечный вариант, который можно модифицировать в соответствии с большинством потребностей кровли.

Битум по своей природе обладает высокой прочностью на растяжение, что означает, что он вряд ли будет поврежден в суровых условиях, а также со временем на нем не появятся трещины — критика часто высказывается в адрес листов ПВХ.При правильной установке и обслуживании битумные кровельные листы могут служить десятилетиями. Однако битум более уязвим для небольших разрывов, чем пластиковые листы, а его ударопрочность не такая сильная.

Если вам нужно дополнительное тепло под крышей, то лучше всего поглощают тепло гофрированные кровельные листы , покрытые битумом, , хотя это может привести к перегреву. Если вы предпочитаете отражать больше тепла, битумные листы обычно бывают самых ярких цветов, чтобы это было возможно.
