Радиаторы отопления система отопления – Как выбрать радиатор отопления – советы по самостоятельному ремонту от Леруа Мерлен в Санкт-Петербурге

Содержание

Подключение радиатора отопления к двухтрубной системе

Отличительная черта двухтрубной отопительной системы, как можно догадаться из названия, заключается в наличии двух независимых контуров труб – для подачи горячей воды и для отвода холодной. Если радиаторы подключить неправильно, а сама система будет состоять из 7-9 батарей, то теплоотдача каждой следующей из них будет снижаться до такой степени, что мощность последней составит всего 10 % от максимально возможной. Именно поэтому так важно правильно выполнить подключение радиатора отопления к двухтрубной системе, о чем мы и расскажем в данной статье.

Подключение радиатора отопления к двухтрубной системеПодключение радиатора отопления к двухтрубной системеСхема системы отопления и горячего водоснабжения от газового двухконтурного котлаСхема системы отопления и горячего водоснабжения от газового двухконтурного котла

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияУстройство радиатора отопленияДвухтрубная система отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаСхема Тихельмана

На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).

Решение Альберта ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

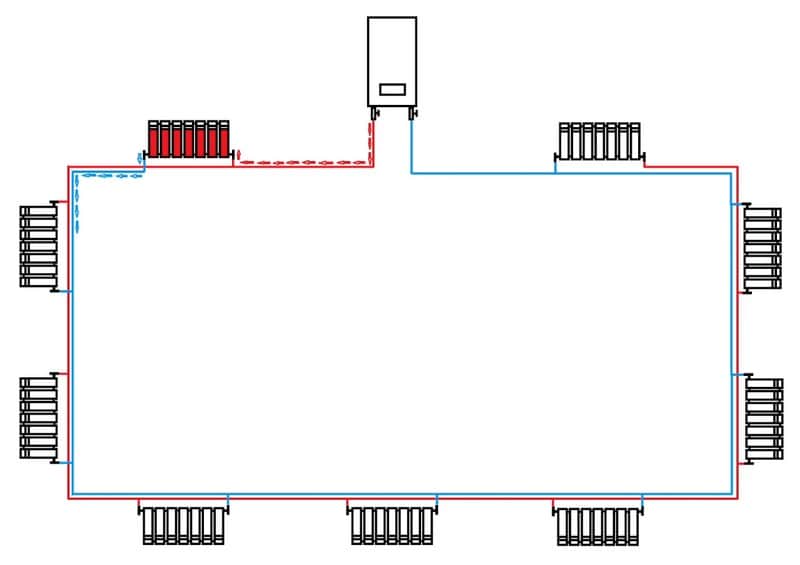

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока водыПроцесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будетРадиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома
Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектораПодключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Важно! На «обратке» и подаче, почти сразу после подключения к отопительному котлу, устанавливают по двойному коллектору. На линии подачи коллектор делит теплоноситель на два контура, идущих к одной и другой частям радиаторов соответственно. Аналогичная ситуация наблюдается и на линии «обратки». Как следствие – создается пара более коротких контуров.

Два контураДва контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли ТихельманаСхема петли Тихельмана

О выборе места для установки батареи

Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями. А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения.

На фото показана схема правильного расположения батареи в подоконной нишеНа фото показана схема правильного расположения батареи в подоконной нише

Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.

Верхняя подача, радиатор длиннее 12 секций, диагональное подключение
Верхняя подача, радиатор длиннее 12 секций, диагональное подключение

Обратите внимание! Заранее подготовленная схема расположения батарей даст возможность определить монтажные расстояния. Важно, чтобы каждый радиатор располагался минимум в 20 мм от стены, в 100 мм от низа подоконника и в 120 мм – от пола. Не меняйте эти нормативы!

Неправильно выбранное место ведет к теплопотерямНеправильно выбранное место ведет к теплопотерямВиды отопительных радиаторовВиды отопительных радиаторов

О способах циркуляции воды в системе

Существует два способа циркуляции теплоносителя – естественный и принудительный. Во втором случае в схему включается циркуляционный насос, который нагнетает воду в трубы. Этот насос, как правило, устанавливается около отопительного котла или, как вариант, присутствует изначально в его конструкции.

Подключение радиатора отопленияПодключение радиатора отопления

Если в вашем регионе часто случаются сбои в подаче электроэнергии и насос, соответственно, время от времени будет отключаться, то лучше отдайте предпочтение системе с естественной циркуляцией и энергонезависимому отопительному котлу.

При подключении радиаторов также нужно учитывать конструктивные особенности и протяженность теплотрассы. Если же используется насос, воплотить можно любой из способов подключения.

Калькулятор расчета напора циркуляционного насоса

Перейти к расчётам

Схема подключения радиаторов отопленияСхема подключения радиаторов отопления

Таблица. Варианты подключения радиаторов.

Наименование, фотоКраткое описание
Перекрестное (также известно как диагональное подключение)Перекрестное (также известно как диагональное подключение)Наиболее эффективный вариант подключения. Теплопотери минимальны (не больше 2%). Вода подводится с одной стороны в верхней части, а отводится с другой в нижней. Есть возможность подключения многосекционных батарей.
Нижнее и седельноеНижнее и седельное«Обратка» и подача подключаются снизу, способ используется при прокладке трубопровода в полу. Эффективность в плане обогрева самая низкая, прогрев батарей неравномерный, а теплопотери достигают 15%. С другой стороны, интерьер не испорчен трубами.
ОдностороннееОдностороннее«Обратка» и подача подключены с одной стороны (внизу и вверху соответственно). Секции батареи в таком случае прогреваются неравномерно. Оптимальный вариант для одноэтажных домов.

На заметку! При выборе того или иного способа вы должны решить, что важнее – привлекательный внешний вид помещения или же хорошая теплоотдача.

Калькулятор расчета количества секций радиаторов отопления

Перейти к расчётам



Укажите запрашиваемые данные и нажмите

«РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ»



КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА



ГЕОМЕТРИЯ ПОМЕЩЕНИЯ

Площадь помещения, м² Одностороннее



ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ

Внешние стены смотрят на:

Положение внешней стены относительно зимней розы ветров



ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ

Высота окна, м Одностороннее Ширина окна, м Одностороннее

Тип установленных окон



ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ



ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВ

Планируемая схема врезки радиаторов в контур отопления

Планируемое размещение радиатора на стене



ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТА

ЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?

Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей) Одностороннее

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Подготовка радиатораПодготовка радиатора

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой. Важно, чтобы отверстия получились максимально чистыми и сухими.

Отверстие вытирается насухоОтверстие вытирается насухо

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

ПереходникПереходник

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

Устанавливается «американка»Устанавливается «американка»Ключ для «американок»Ключ для «американок»Используется ключ для «американок»Используется ключ для «американок»

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Установка заглушкиУстановка заглушки

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску. Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы.

Подготавливается трубка (хвостовик)Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаскиПриспособление для снятия внутренней фаски

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

Расширение трубыРасширение трубы

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Нанесение разметкиНанесение разметки

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Черчение линии установки держателейЧерчение линии установки держателей

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Установка нижнего крепленияУстановка нижнего крепления

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

Монтаж радиатора отопленияМонтаж радиатора отопления

Обратите внимание! Если потребуется, можете немного подрегулировать крепления для батареи.

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

Разметка для будущего штробирования стенРазметка для будущего штробирования стен

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

ШтробированиеШтробирование

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Подготовка трубок для подключения радиатораПодготовка трубок для подключения радиатора

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

Подключение трубопроводаПодключение трубопровода

Видео – Различные схемы двухтрубной системы

Видео – Как установить отопительный радиатор

Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!

какая схема лучше, как подключить батареи наиболее оптимально

Для поддержания тепла в зданиях используют системы отопления. Большинство включают радиаторы, которые монтируют несколькими способами. Варианты зависят от строения обвязки и используемых батарей.

Различий в схемах, на первый взгляд, немного, но выбор лучше предоставить профессионалу. Специалист поможет составить грамотный проект, который не только учтёт пожелания владельца, но также будет качественно работать.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

  1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
  2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Лучшие и худшие черты двухтрубной системы

В отличие от напарника, имеет прямую и обратную трубы, цель которых, соответственно: подать горячую, вернуть остывшую воду. Каждую батарею системы подключают параллельно. Это увеличивает прогрев дальних участков цепи. Две трубы позволяют устанавливать регуляторы перед каждым радиатором, с помощью которых настраивают необходимую температуру.

Недостатком является сложность монтажа и рост затрат.

Справка. Стоимость увеличивается практически вдвое, в сравнении с однотрубной системой отопления.

Радиаторы отопления, выбрать батареи отопления

БАТАРЕИ ПРОСЯТ ОГНЯ

Не трудно себе представить горечь разочарования, которое охватывает людей, зимой, с приходом холодов выяснивших, что летом поставленные отопительные батареи (они же: отопительные радиаторы) … чуть греют! Во всяком случае, далеко не так, на что рассчитывали!

Первое что приходит в голову — плохо топят! Но истина часто куда прозаичнее и от того еще обиднее — купленные батареи оказались неподходящими для данной системы отопления…

Это происходит, если покупатель интересуется в первую очередь представительской функцией батарей, их внешним видом: вот эти, дескать, лучше будут смотреться в интерьере детской комнаты! А эти – в гостиной.

Изготовители, прекрасно сознавая важность эстетики отопительных приборов для современного жилища, не дремлют: предложение широкое, только выбирай — по дизайнерским решениям и по цветовой гамме. Появилось даже такое понятие, как дизайн-радиатор. Такие изделия используются в качестве активного элемента формирования интерьера авангардного стиля.

В последнее время обозначился тренд на дооборудование дизайн-радиаторов перекладинами для полотенец, полочками, зеркалом и вторыми элементами с приданием им тем самым облика и функционала предметов мебели.

Но, конечно же, мы устанавливаем отопительные радиаторы не для красоты. Так как же выбрать, чтобы они и интерьер не уродовали, а главное — грели как надо?

Есть смысл приглядеться, насколько тщательно изготовлено и покрашено оборудование: не бросятся ли вам в глаза при более внимательном рассмотрении изделия швы и заусенцы на месте стыковки металлических деталей? Чистота обработки поверхностей важна не только с точки зрения эстетики. Их гладкость препятствует скоплению отложений. Если же на изделии есть явные видимые проявления неряшливости изготовления, то почти наверняка изготовитель не озаботил себя ответственным отношением к качеству подготовки внутренних, скрытых от глаз покупателя поверхностей.

Покупатели, считающие себя прагматичными, отдают предпочтение тем радиаторам, которые изготовлены из материала, характеризующегося более высокой мощностью теплоотдачи. Эта техническая характеристика отопительных приборов действительно очень важная, но при принятии решения о приобретении радиатора основываться только на одном, пусть и столь важном техническом параметре, ошибочно. Нужно взвесить все «pro» и «contra». Все «за» и «против». А у всех представленных в продаже типов отопительных радиаторов много и своих «плюсов», и присущих им «минусов». Выбор может быть рациональным лишь при условии правильного целеполагания. Однако поясним.

Приступая к выбору радиаторов надо понимать, что отопительная батарея — лишь один из элементов системы отопления. А значит, эффективность обогрева в решающей степени зависит от того, насколько органично батарея может быть интегрирована, встроена в конкретную отопительную систему. Специалисты это называют совместимостью отопительной системы и ее элементов.

Вот почему при подборе радиаторов руководствоваться надо, прежде всего, их техническими и эксплуатационными характеристиками, которые должны соответствовать параметрам отопительной системы. Окажись они несовместимыми, скорый износ и даже выход радиатора из строя — вопрос решенный! И это отнюдь не тот случай, когда изготовителю можно будет предъявить гарантийные претензии: изделие, ведь, эксплуатировалось не по назначению. Чтобы не попасть на нежданно-негаданный ремонт, надо внимательно изучить сведения, приведенные в паспорте изделия, сопоставив их с теми техническими требованиями, которые предъявляются к отопительным приборам вашей отопительной системой.

ЧТО НАДО УЧЕСТЬ И НА ЧТО ОБРАТИТЬ ВНИМАНИЕ ПРИ ВЫБОРЕ РАДИАТОРОВ ОТОПЛЕНИЯ
  • тип системы отопления: открытая система (многоквартирные дома) и закрытая система (индивидуальные дома)
  • тип теплоносителя (состав) для индивидуального дома
  • мощность теплоотдачи
  • максимальное расчетное давление теплоносителя в отопительной системе
  • допустимая температура теплоносителя
  • инерционность
  • материал (чугунные, алюминиевые, стальные, медные, биметаллические)
  • геометрические размеры изделий
  • способ монтажа: настенный или напольный
  • механизм крепления
  • тип подключения (боковой (традиционный), диагональный, нижний)
Имейте в виду, что установка на радиатор декоративного экрана уменьшает теплоотдачу на 10-25%.
ВОТ В ЧЕМ ВОПРОС!

Основной вопрос в том, для какой системы отопления приобретаются радиаторы?

Для так называемой закрытой системы отопления индивидуального коттеджа на базе собственного отопительного котла? Или для врезки в систему горячего водоснабжения (ГВС) многоквартирного дома? На внешний вид батареи для той и другой системы отопления одинаковы. Но только на внешний вид. Условия функционирования открытой и закрытой систем отопления очень отличны, отсюда и различные технические и эксплуатационные требования, предъявляемые к этим изделиям. То оборудование, что вполне годится для автономной системы индивидуального дома, может быть неэффективным, а то и привести к затоплению квартиры в доме с централизованной отопительной системой. И наоборот!

Начнем с того, что в автономных системах, рассчитанных на обогрев индивидуального дома, рабочее давление теплоносителя порядка 2-3 атмосфер (атм). В централизованной отопительной системе, где требуется отопить большое число квартир, подняв при этом теплоноситель на много этажей, давление — 10 атм и много более. К тому же надо быть застрахованным от колебаний давления, приводящих к гидравлическим ударам (гидроударам). Нельзя не учитывать и низкое качество теплоносителя, которым в централизованной отопительной системе служит вода. Все это надо иметь в виду, подбирая батареи для установки в многоквартирном доме.

В экстремальных условиях наших тепловых сетей способны выжить далеко не все образцы импортных, даже брендовых образцов отопительных радиаторов. Только — адаптированные. Принимая во внимание, что эксплуатация радиаторов отопления, врезаемых в систему ГВС, сопряжена с весьма серьезными последствиями их выхода из строя (затоплением), к этому оборудованию надо предъявлять жесткие, бескомпромиссные требования: батареи центрального отопления должны быть гарантировано надежными, чтобы не дать течь… Стойкими к кислородной «атаке» и коррозионному разрушению… Противостоять зарастанию внутренних поверхностей… Выдержать и иные испытания. О которых поговорим ниже.

ИСПЫТАНИЕ ДАВЛЕНИЕМ

Давление теплоносителя в системе отопления, на которое рассчитана батарея, приводится в техническом паспорте изделия. Чтобы судить об ее соответствии или несоответствии по этому параметру, надо знать фактическое давление в вашей системе водоснабжения при минимальных и пиковых нагрузках. Такую информацию по вашему запросу обязана представить управляющая компания. Замерить давление можно, прибегнув к услугам специалиста, а также самостоятельно с помощью нехитрого средства измерений — манометра.

Если радиатор приобретается для индивидуального дома с автономной (закрытой) системой отопления, то величина давления, на которое рассчитан отопительный прибор, большого значения не имеет. Здесь по определению не может быть опасно высокого давления, способного разрушить отопительный прибор.

Совсем другое дело, когда радиатор приобретается для квартиры в многоэтажках с системой центрального отопления. Установив по недомыслию в многоквартирном доме прибор, рассчитанный на давление в закрытых системах коттеджного типа в 2-3 атм, вы рискуете давлением 10 атм и более вывести его из строя со всеми отсюда вытекающими (в прямом и переносном смысле этого слова) последствиями. Поэтому к подбору радиатора по этому параметру рабочего давления надо подходить особенно тщательно!

ВОДА или АНТИФРИЗ?

Теперь о теплоносителе. То есть о технической жидкости, несущей тепло. Если батарея приобретается для квартиры в доме с системой центрального отопления, то здесь в качестве теплоносителя используется вода, поступающая из системы горячего водоснабжения.

В системах загородных домов в качестве теплоносителя может использоваться не только вода. Чтобы система не разморозилась в зимнее время в случае аварийной приостановки ее функционирования, заливают низкозамерзающие смеси — антифризы на основе этилен и пропиленгликоля.

Более дешевые — на основе этиленгликоля, но оборотной стороной дешевизны является их токсичность. Поэтому разумнее было бы отдать предпочтение жидкостям на основе безопасного для человека пропиленгликоля. Ну, а если решили все-таки сэкономить, то во всяком случае не забывайте, что антифриз на основе этиленгликоля требует крайней осторожности при применении, о чем изготовитель должен предупреждать потребителей информацией на упаковке.

Утверждать, что антифриз всегда лучше воды, нельзя. Вода, понятно, экологичнее, и в случае протечки не будет представлять никакой угрозы для проживающих в доме.

Антифриз обладает гораздо более высокой текучестью, нежели вода. Из этого следует, что заливая в систему отопления этот теплоноситель, нужно с особой тщательностью предварительно произвести герметизацию разъемных соединений, обеспечив при этом их доступность на случай осмотра и ремонта. Бывает, люди проигрывают в борьбе с текучестью антифриза и… переходят на воду!

ТЕПЛООТДАЧА, И НЕ ТОЛЬКО

Теплоотдача — способность батареи излучать тепло в единицу времени (измеряется в Вт).

Этот технический параметр зависит от материала, из которого изготовлен радиатор. Скажем, со школы известно, что у алюминия она лучше, чем у стали, а теплоотдача меди в 2 раза выше, чем у алюминия, и в 5 раз выше, чем у стали и чугуна.

Но при этом надо (как мы говорили выше) учитывать и другие особенности, плюсы и минусы радиаторов, изготовленных из тех или иных материалов.

Инерционность — то есть способность хранить тепло после отключения теплоснабжения. Одни материалы остывают мгновенно, другие, например, чугун, держат тепло достаточно продолжительное время. Это означает, что в первом случае помещение выстудится гораздо быстрее в случае аварийного отключения теплоснабжения.

На первый взгляд, инерционность — безусловное преимущество. Это так, но только до тех пор, пока вы не надумаете подключить к радиатору терморегулятор: высокая инерционность делает это проблематичным. А ведь возможность «легким движением руки» регулировать температуру нагрева батареи — это повышенная комфортность.

Мало кто не сталкивался с ситуацией «перетопа», когда в результате подачи в дом избыточного количества тепла в помещении устанавливается дискомфортно высокая температура. Не имея возможности управлять мощностью централизованного отопления, люди видят единственный выход в открытии окон. Что часто приводит к заболеваниям. Если же речь об индивидуальном доме, то возможность регулирования тепла — это и ощутимая экономия газа, а значит и денег. Вот и выбирай, что тебе лучше: инерционная батарея, которая дольше держит тепло, или безинерционная, но которая может быть дооборудована экономящим газ терморегулятором?!

Коррозионная стойкость — то есть способность противостоять коррозионному воздействию теплоносителя.

Для частных домов с закрытой системой отопления эта техническая характеристика радиаторов не так важна. Здесь в систему заливаются антифриз или предварительно подготовленная вода. Другое дело — открытые системы отопления многоквартирных домов: циркулирующая в них в качестве теплоносителя вода неблагоприятна по химическому составу, содержит массы окалины и частиц ржавчины, одним словом, весьма агрессивна. Поэтому коррозионная стойкость эксплуатируемых здесь радиаторов во многом предопределяет срок их эффективной службы.

КАК ВЫБРАТЬ РАДИАТОРЫ ДЛЯ ОТКРЫТЫХ СИСТЕМ ОТОПЛЕНИЯ

Для открытых систем отопления многоквартирных домов не годятся алюминиевые и стальные радиаторы, главным образом, из-за своей неспособности выдержать высокое давление теплоносителя. Этой слабости не знают чугунные и биметаллические радиаторы.

Чугунные радиаторы

Люди, давно не посещавшие салоны, торгующие отопительными батареями, услышав «чугун», могут поморщиться: дескать, непрезентабельность и архаизм! Но это уже не так. Дизайнеры умудрились этот «минус» конвертировать в «плюс», создавая претенциозные ретроимиджи под бронзу и медь.

Впечатляет и функционал современных чугунных «гармошек». Им присущи — высокая мощность теплоотдачи, инерционность, способность держать гидроудары, устойчивость к воздействию воды плохого качества, а также коррозионная стойкость даже при высоких концентрациях щелочи в воде… И, как следствие всех этих достоинств, длительный срок службы!

Но, как часто бывает, достоинства в определенных ситуациях оборачиваются недостатками: инерционность чугуна (который, как говорили выше, хорошо держит тепло, остывая постепенно) делает невозможным подключение к чугунным радиаторам терморегуляторов, обеспечивающих более экономное расходование газа.

Надо учитывать и то, что чугунные радиаторы требуют большого количества теплоносителя. В условиях частного дома греть и гонять по системе большую массу воды затратно. Еще накладнее будет наполнить эту «бездонную бочку» отнюдь недешевым антифризом.

Ко всему этому надо добавить, что чугунные батареи, на которых краска от температуры постоянно облупливается, будут требовать регулярной покраски. Да и очищать от пыли «гармошки» достаточно проблематично.

Два в одном, или Биметаллические радиаторы

Биметаллические радиаторы, в отличие от чугунных, архаичными никак не назовешь. Можно сказать, что это — последнее слово! Они вобрали в себя лучшие качества и стали, и алюминия (иногда в качестве второго компонента используется медь).

Из нержавеющей стали изготавливаются внутренности («трубопровод»), из алюминия — внешние элементы. Такое решение исключает «травмоопасный» контакт чувствительного алюминиевого сплава с агрессивным теплоносителем. В результате «общими усилиями» обеспечиваются: за счет свойств стали — устойчивость к перепадам давления (до 50 атм !), нейтральность к коррозии и составу теплоносителя… А благодаря алюминию — высокая теплоотдача. Такие качества делают биметаллические радиаторы наиболее подходящими для длительного и безопасного использования в системах централизованного теплоснабжения — с высоким давлением и агрессивным теплоносителем.

Резюмируем основные преимущества биметаллических отопителей. Это — высокое рабочее давление и повышенная износостойкость.

Если вы настроены на приобретение биметаллического радиатора большей эффективности, потребуйте от продавца подтверждений того, что в выбранной вами модели из нержавеющей стали изготовлены не отдельные, а все внутренние элементы. Хитрость в том, что для снижения стоимости в ряде представленных в торговле моделей из нержавейки делают лишь вертикальные (но не горизонтальные) каналы трубопроводов. Такая, с позволения сказать, модернизация делает их, конечно, более дешевыми, но… менее надежными.

Эксперты называют и слабые места биметаллических радиаторов. Во-первых, свойство накапливать шлаковые отложения на внутренних стенках и, во-вторых, чувствительность к повышенному содержанию кислорода в теплоносителе.

Медные радиаторы

Экстремальным требованиям открытых централизованных систем теплоснабжения в полной мере отвечают медные радиаторы. Но, по мнению большинства потребителей, все их бесспорные достоинства меркнут на фоне «заоблачной» цены.

Перечисленные материалы – вполне традиционные для изготовления радиаторов. Есть сегодня и неожиданные решения: стекло, натуральный камень…

ПАНЕЛЬ ИЛИ СЕКЦИИ

Трубчатые радиаторы знакомы всем и с давних советских времен. Иных тогда и не было. Теперь с ними конкурируют, и успешно, панельные и секционные.

Панельные радиаторы несколько дешевле. С плоской поверхности металлического листа легче удаляется пыль.

Но в системах централизованного отопления благоразумнее использовать более прочные секционные радиаторы. У них и более высокая теплоотдача.

Секционные радиаторы могут быть цельнолитыми и экструзионными. Пусть термин «экструзионные» не вводит вас в заблуждение ассоциациями с инновационностью. Это означает, что детали радиатора изготовлены по технологии выдавливания и собраны в единую конструкцию с использованием композитного клея. Цельнолитые, конечно же, много надежнее. Но… дороже!

РЕБРА

Металлические ребра на секциях — не случайны. Не дизайна и оригинальности ради. С их помощью увеличивается площадь соприкосновения нагревательных элементов с обогреваемым воздухом. Таким образом достигается более высокая эффективность теплообмена. Усиливает потоки теплого воздуха изогнутая форма ребер. Производители брендовых изделий уделяют первостепенное внимание аэродинамическим характеристикам ребер, увеличивающим теплоотдачу оборудования.

КАК ВЫБРАТЬ РАДИАТОРЫ ДЛЯ ЗАКРЫТЫХ СИСТЕМ ОТОПЛЕНИЯ

Выбрать батареи для индивидуального дома много проще, чем для многоквартирника. Здесь нет рисков высокого давления. Поэтому для закрытых систем отопления индивидуальных домов вполне подходят обладающие максимальной теплоотдачей алюминиевые и стальные радиаторы. Прибавьте сюда присущую им низкую инерционность, которая делает возможность подключения к ним терморегулятора. Эти отопители — не тяжелые, достаточно просто монтируются, не требуют больших объемов теплоносителя и, соответственно, повышенных затрат на его разогрев. По своим техническим параметрам алюминиевые и стальные радиаторы довольно близки, но алюминиевые отличаются более высокой мощностью теплоотдачи.

И НАПОСЛЕДОК

И несколько советов напоследок. Приводим их последними, отнюдь, не по значению.

Обязательно разберитесь с тем, каким способом к радиатору подключается магистральный трубопровод — подводящий и отводящий (обратка) теплоноситель.

Сегодня все активнее продвигаются отопительные батареи диагонального подключения, при котором входной и выходной патрубки батареи, к которым подсоединяются трубы с теплоносителем, находятся с разных сторон (боков) радиатора. Входной патрубок – в верхней части любого бока, а выходной (обратка) — в нижней части на противоположной стороне. Эффект, да простится тавтология, в более высокой эффективности теплообмена, достигаемой диагональным способом присоединения батареи к магистрали. Делая, однако, такой выбор, надо иметь в виду, что диагональное подключение технически сложнее, потребует прокладки большего количества элементов трубопровода.

Несколько менее эффективный по теплоотдаче (в среднем где-то на 5%) в сравнении с диагональным способом присоединения к батарее магистральных труб — «дедовский», боковой способ. Это когда входной и выходной патрубки батареи, к которым подсоединяются трубы с теплоносителем, находятся с одной стороны. Они могут быть, как на левом боку, так и на правом. Входной патрубок – в верхней части, а выходной (обратка) — в нижней. Боковой способ, хоть и проигрывает несколько по эффективности теплоотдачи, но остается наиболее оптимальным в многоэтажных домах, оборудованных вертикальными стояками доставки теплоносителя.

Задумавшим «евроремонт», наиболее привлекательным может показаться нижний односторонний способ подключения подводки, предоставляющий возможность скрытого размещения трубопровода под напольным покрытием. Трубы, никто не спорит, мало украшают помещение. Однако будьте готовы к тому, что эффективность теплоотдачи скрытого способа подключения магистральных труб к батарее в сравнении с диагональным ниже на 15-20%. Такой потери тепла в холода нельзя будет не заметить и как-то ее придется компенсировать. Например, размещением дополнительного отопительного оборудования … Стоит ли красота таких жертв?!

И знайте, что на поступающие в продажу отопительные батареи, как и на любое другое сложное оборудование, изготовителем выдается технический паспорт, в котором должны быть приведены все вышеперечисленные технические и эксплуатационные характеристики. В идеале, если их достоверность подтверждалась бы сертификатом качества, выдаваемым независимым органом по сертификации по результатам функциональных испытаний в компетентной испытательной лаборатории.

Схемы подключения радиаторов отопления в частном доме

Информация, представленная в данной статье, даст возможность разобраться в схемах правильного подключения батарей отопления в частном доме. Ведь правильно подобранный по мощности отопительный газовый или электрический котел, грамотное проведение разводки труб не гарантируют, что отопительная система будет работать с максимальной теплоотдачей радиаторов. Правильное подключение последних увеличит эффективность работы.

Краткое содержание статьи:

Общее устройство радиатора отопления

Радиатор – это совокупность нескольких пустотелых секций, соединенных между собой ниппелями (другое название — двусторонние резьбовые муфты трубного типа). Существует другой тип батарей, в которых соединение неразъемное. Также есть модели, изготовленные литьевым способом,  секции которых представляют собой литые монолитные конструкции.

Независимо от предлагаемых моделей в конструкции радиаторов присутствуют два коллектора, по которым перемещается теплоноситель: один расположен сверху, другой снизу. Они соединяют между собой каналы в секциях, в которые попадет горячая вода, нагревая отопительный прибор.

Каждый коллектор имеет два входа. Но необходимо обозначить, что из двух входных отверстий подключаться к трубной разводке системы отопления будет один. То есть один коллектор будет подключаться к подаче. Подача —  это трубный участок, идущий от отопительного котла. Второй — к обратке. Обратка – это участок, по которому теплоноситель движется от радиатора в сторону котла.

Результат следующий:

  • теплоноситель от котла по системе подачи попадает в коллектор радиатора;
  • заполняет собой секции прибора;
  • отдает тепло металлу, из которого батарея изготовлена; соответственно тепловая энергия попадает в помещение;
  • поступает во второй коллектор, откуда выводится в систему обратки.

Итак, два входа в батареях всегда подключены к трубам. Два остальных закрываются резьбовыми заглушками или каким-нибудь запорным устройством.

Виды радиаторов

Рынок предлагает довольно широкий ассортимент радиаторов отопления, отличающихся друг от друга как по особенностям конструкции, так и по сырьевому материалу. По первому критерию приборы делятся на три группы: секционные, панельные и трубные. Первые были описаны выше, вторые представляют собой две панели, изготовленные методом штамповки и соединенные между собой сваркой. Между панелями остается пространство для заполнения теплоносителем. Третьи представлены в виде трубы в два или несколько уровней, на которую насажены алюминиевые пластины, усиливающие теплоотдачу прибора.

По второму критерию подразделяются на:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

Виды систем отопления

Существует всего две разновидности отопительных систем: однотрубная и двухтрубная.

Однотрубная

Простым языком — это схема, в которой установлен котел, а от него отходит одна труба, проходящая по всем отапливаемым комнатам. Она возвращается обратно к котлу. Как раз к этой трубе подключены радиаторы отопления в каждом помещении. То есть батареи включены в трубную разводку последовательно. Получается, что обратка, к примеру, первого нагревательного прибора, становится подачей второму и т.д.

В такой последовательности можно расположить схему как горизонтально, так и вертикально, обвязывая радиаторы на разных этажах дома. У этой системы есть один довольно серьезный минус: последние в цепи батареи будут получать теплоноситель с более низкой температурой. Использование циркуляционных насосов позволит частично решить эту проблему.

Преимущества же у этой системы следующие:

  • меньшее количество используемых труб и фитингов снижает себестоимость отопления;
  • быстрый и несложный монтаж.

Двухтрубная

Из названия становится понятным, что в схеме присутствует две трубы: подачи и обратки. И к каждой из них подключены радиаторы разными входными парубками. При этом каждый трубный участок проходит через все комнаты, в которых размещены отопительные приборы.

Достоинства системы:

  • простота регулирования температурного режима в каждом помещении;
  • поступление теплоносителя с одинаковой температурой во все батареи;
  • более простое управление теплотехническими процессами.

Что касается минусов, то он только один: большой расход материалов (труб и фитингов), что увеличивает финансовые вложения на сооружение системы отопления этого типа.

Двухтрубная схема делится на две принципиально разные группы:

  • группа, в которой участок подачи, как и обратка, распределяется по всем отапливаемым помещениям;
  • группа носит название лучевой: устанавливается в подачу гребенка, от которой к каждому радиатору отводится отдельная труба.

Способы подключения радиаторов

Итак, переходим к основной теме статьи и рассмотрим, какие схемы подключения радиаторов отопления в частном доме сегодня используются, какие из них использовать можно без проблем, а какие не рекомендуется применять вообще.

Одностороннее подключение верхняя подача

Обычно эту схему подсоединения часто используют в многоквартирных домах. В частном домостроении она встречается редко, только в многоэтажных постройках, если в них использована однотрубная модель.

Суть подключения батареи заключается в том, что в верхний входной патрубок прибора подсоединяется труба подачи, а в нижний с этой же стороны радиатора — обратка. Получается, что две трубы располагаются с одной стороны.

Говоря об эффективности работы такой системы, надо отметить, что она неплохо себя зарекомендовала, но с одной оговоркой – длина отопительных приборов не должна быть большой, так как теплоноситель, заполнив собой все секции и полости, будет перемещаться ближе к выходам. А чем длиннее радиатор, тем меньше горячая вода будет захватывать дальние секции.

Одностороннее подключение нижняя подача

Это, по сути, то же самое, что и предыдущий вариант, только в данном случае подача подводится к нижнему входному патрубку, а обратка к верхнему. Это самая малоэффективная схема из всех используемых. В частных домах ее не применяют: слишком велики потери эффективности теплоотдачи, которые варьируются в диапазоне 20-25%.

Причины те же, что и в предыдущем варианте подключения. Это застойные явления теплоносителя в дальних от входных патрубков секциях отопительного прибора, потому что вода движется по кратчайшему пути от входа до выхода.

Двустороннее нижнее подключение

В этой схеме подача и обратка подсоединяются с разных сторон радиатора через нижний коллектор, поэтому теплоноситель движется именно по нему, заполняя собой внутренние каналы батареи. Патрубки верхнего коллектора заглушены.

Работает батарея, подключенная таким способом, только из-за разности плотности воды: в нижнем коллекторе она с меньшей плотностью, в верхней части с большей, потому что температура теплоносителя там ниже. То есть поступающая в радиатор горячая вода поднимается, охлажденная опускается.

Так как встречные потоки мешают друг другу, поэтому возникает невысокая эффективность теплоотдачи. Из-за этого верхняя часть прибора нагревается меньше и с малой интенсивностью. Теплопотери этой схемы составляют от 10 до 15%.

Двустороннее верхнее подключение

Здесь все наоборот. Труба подачи и обратки подключаются к верхнему коллектору, а патрубки нижнего заглушены. Эта схема никогда и нигде не применяется, потому что для теплоносителя создаются все условия, чтобы он напрямую проходил по верхнему каналу. Он заполняет собой отопительный прибор, но смены воды в нем не происходит. А значит, он не нагревается и не производит обогрев помещений. Верхняя часть радиатора греется, но этого недостаточно, чтобы говорить об эффективности.

Диагональное подключение верхняя подача

Здесь работает следующая схема: подача подключается к верхнему коллектору с одной стороны отопительной батареи, обратка — с противоположной к нижнему каналу. То есть теплоноситель движется по диагонали сверху вниз, полностью заполняя собой радиатор.

Это самая эффективная система с минимальными теплопотерями. Она хорошо работает в плане теплоотдачи и равномерного распределения горячей воды по вертикальным каналам секций прибора.

Диагональное подключение подача снизу

Этот вариант применяется очень редко. Причина — появление застойных зон внутри радиатора, особенно в области под патрубком обратки. Это означает, что половина батареи нагреваться попросту не будет.

Что касается схемы, то подача подключается в нижний коллектор, обратка — в верхний с противоположной стороны отопительного прибора.

Одностороннее нижнее подключение

Этот вариант врезки радиаторов в систему отопления сегодня популярен, потому что позволяет произвести скрытую подводку труб через пол. Но это не значит, что и подача, и обратка вводятся в один коллектор.  Хотя если посмотреть на внешнюю сторону, может показаться, что это действительно так.

Этот вариант подключения можно использовать, если установить на батарею специальное устройство, которое называют адаптером. Сегодня производители предлагают радиаторы, в которых это приспособление уже встроено. С его помощью организуется поток теплоносителя по одной из вышеописанных схем.

Обобщение по схемам подключения

Идеальный вариант схемы подключения отопительных приборов даже в многоэтажном строении – это диагональное с верхней подачей. Но не стоит забывать, что не все владельцы частных домов могут себе позволить выделить большой бюджет на систему отопления. Поэтому однотрубная схема с двусторонним нижним подключением встречается достаточно часто. Особенно если дом небольшой и одноэтажный.

В зданиях в два или три этажа иногда используют комбинированные схемы подсоединения. К примеру, как показано на фото ниже (рисунок Б). Здесь одним котлом отапливается трехэтажный дом, в котором установлена двухтрубная система отопления. При этом дом разделен на две зоны, в каждой из которых смонтирован один отопительный стояк. Так вот к первому из них радиаторы подключены по диагональной двусторонней схеме с верхним подключением, ко второму — по односторонней с верхним подсоединением контура подачи.

Во второй зоне экономится материал. Можно было бы смонтировать два стояка вместо одного и создать подключение, как в первой схеме. Но в данном случае было выбрано оптимальное решение. При этом в двух зонах эффективность теплоотдачи самая высокая.

Как правильно установить радиатор?

Обычно радиатор устанавливают под окном. Существует несколько требований, влияющих на качество теплоотдачи отопительного прибора:

  • длина батареи должна быть не меньше 75% ширины оконного проема, при этом она должна устанавливаться точно посередине;
  • если в конструкции окна присутствует подоконник, то радиатор должен устанавливаться под ним на расстоянии 10-12 см;
  • над полом батарея монтируется на высоте 10-12 см;
  • просвет между стеной и устанавливаемым отопительным прибором должен быть равен 2-5 см.

Необходимо отметить, что обозначенные требования являются рекомендательными. Некоторые производители предлагают придерживаться своих параметров установки: они обычно прописываются в паспорте изделия.

Теперь необходимо выяснить, что же мешает стопроцентной теплоотдаче радиаторов. Существуют следующие факторы:

  1. Если подоконник полностью закрывает батарею сверху, то это гарантирует снижение эффективности теплоотдачи на 5%.
  2. Если радиатор устанавливают в нишу стены (то есть над ней вместо подоконника располагается выступ стены), то тепловые потери составят 7-8%.
  3. Если перед прибором устанавливают декоративный экран, то эффективность теплоотдачи уменьшится на 12%.
  4. Если монтаж произведен в нишу и она закрывается экраном, то потери составят до 25%.

Заключение по теме

Почерпнутая из статьи информация поможет читателям разобраться в схемах подключения отопительных приборов. Принимая во внимание все предложенные варианты и исходя из конкретных условий самой системы отопления, можно с высокой точностью определить, какой вид подсоединения будет оптимальным именно для Вашего дома. Но не стоит забывать, что в любом случае придется сделать расчет, который точно покажет, какую батарею в каком помещении надо установить.

Подключение радиатора отопления к двухтрубной системе: разбор всех возможных способов

Схема отопительного контура с двумя трубами, на подачу и обратку, имеет массу преимуществ над аналогом с единственной магистралью циркуляции теплоносителя, поэтому она достаточно часто применяется при организации теплоснабжения.

Выполнить подключение радиатора отопления к двухтрубной системе можно несколькими способами. Метод подвода влияет на эффективность теплоотдачи батареи, поэтому вопросу его выбора стоит уделить особое внимание.

В статье мы обозначили плюсы и минусы двухтрубной системы отопления, описали специфику разных схем подсоединения трубопроводов, а также привели рекомендации по выбору оптимального варианта подвода исходя из типа радиатора и особенностей помещения.

Содержание статьи:

Чем хороша двухтрубная схема?

Существующие системы отопления делятся на три группы – однотрубные, двухтрубные и коллекторные. Самым дешевым в реализации является первый вариант. Однако наименее эффективна с точки зрения регулируемости теплоотдачи в комнатах и расхода тепловой энергии.

Максимальный эффект по этим показателям дает схема с . Но она и обойдется дороже всего в создании. Аналог с двумя трубами занимает некую середину между ними по стоимости и рабочим характеристикам.

Двухтрубная система отличается высокой эффективностьюДвухтрубная система отличается высокой эффективностью

Двухтрубная система по эффективности сильно превосходит однотрубную, а при правильном проектировании обходится в монтаже всего на 10–25 процентов дороже нее

В отопительной системе с двумя независимыми трубопроводами по одному из них теплоноситель, чаще всего вода,  подается к радиатору, а по другому – отводится. В результате каждая батарея в контуре получает практически одинаковый объем тепла для отдачи его в помещение.

В однотрубном аналоге теплоноситель подается в радиатор и отводится по одному общему трубопроводу отопления. В этом случае первый комнатный обогреватель от котла (бойлера) получает гораздо больше тепловой энергии, нежели последний в цепочке. И получается, что в дальней от водонагревателя комнате всегда прохладно, а в ближней к нему слишком жарко.

Базовое визуальное различие этих систем – наличие в однотрубной разводке байпаса рядом с батареей. Эта перемычка обеспечивает бесперебойную циркуляцию теплоносителя, когда требуется один из радиаторов полностью или частично отключить от отопления. В отопительном контуре с двумя трубами она просто не нужна.

Среди основных достоинств использования двухтрубной системы:

  • точность регулировки теплоотдачи по отдельным помещениям;
  • универсальность – подходит для любых домов;
  • независимость работы отдельных радиаторов от остальных;
  • возможность быстрой установки дополнительных батарей.

Однако за эффективность приходится платить увеличенной протяженностью . К каждому радиатору в такой  системе подводится пара трубопроводов с теплоносителем от котла – один на подачу нагретой воды, второй на обратку.

Одно- и двухтрубная системы отопленияОдно- и двухтрубная системы отопления

Частная ошибка при выборе между однотрубной и двухтрубной схемами – второй вариант по смете выходит в полтора-два раза дороже первого, что совершенно не так

Если труба одна, то она в проекте закладывается более широкой в сечении, нежели при двухтрубной разводке. В итоге, общая стоимость этих двух вариантов по материалам различается не столь сильно.

Но вот объемы монтажных работ действительно увеличиваются вдвое. Если монтаж производить своими руками, то этот момент не столь актуален. Однако если заказывать сборку системы на стороне, то заплатить за схему с двумя трубопроводами придется несколько больше. Но выйдет она точно не в два раза дороже.

Точки подсоединения труб к батарее

Прежде чем выбрать способ подключения радиатора к системе водяного обогрева, необходимо внимательно изучить сам отопительный прибор.

Он состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Сверху на всю эту конструкцию надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.

Устройство бытового радиатора отопленияУстройство бытового радиатора отопления

Классический алюминиевый, стальной, биметаллический либо чугунный радиатор имеет четыре разъема подключения труб, но есть также варианты только с двумя патрубками

Для подсоединения рассматриваемого прибора к любой трубной системе отопления требуется лишь вход и выход. Четыре точки подключения в радиаторе производители делают ради универсальности. Так батарею можно подсоединить любым из существующих способов, закрыв просто два оставшихся входа-выхода заглушками.

Патрубки подсоединения труб отопления в радиаторе располагаются сбоку либо снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирается из эстетических соображений. При нем трубопроводы можно смонтировать в полу, сделав их полностью незаметными. Интерьер в результате получается более красивым.

Устройство радиатора с подводом теплоносителя снизуУстройство радиатора с подводом теплоносителя снизу

В радиаторах с разъемами для труб снизу внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади обогревателя, а не уходить сразу на выход в обратку без отдачи тепла

Принципиальной разницы по теплоотдаче между «боковыми» и «нижними» радиаторами нет. Здесь более важен способ подключения трубопроводов с взаимным расположением относительно друг дружки подачи и обратки.

При этом приборы с трубами снизу рекомендуется подключать исключительно в системах с , а не . Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

Способы подключения радиатора

От выбора схемы подсоединения отопительных трубопроводов напрямую зависит эффективность теплоотдачи радиатора. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро выходит в обратку, то тепло батарея отдает по минимуму.

Разные способы подсоединения батареиРазные способы подсоединения батареи

Самым эффективным способом подключения является диагональный. При нем вода внутри радиатора успевает на пути от входа к выходу охватить все секции, отдав каждой тепловую энергию

Подвести трубы с теплоносителем к радиатору можно тремя способами:

  • боковой односторонний – трубы расположены сбоку с одной стороны;
  • горизонтальный – нижний или верхний – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
  • диагональный перекрестный – трубы подсоединяются по диагонали.

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подсоединении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигнуть и всех 20–25%.

Однако многое здесь зависит от количества секций и внутреннего устройства батареи. Плюс, немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Подробная информация о выборе батарей представлена в .

Схемы разводки трубопроводов по подаче теплоносителя бывают:

  • с верхним подводом;
  • с нижним подводом.

Если система с естественной циркуляцией, то более эффективной и предпочтительной будет схема с верхней разводкой. Но при наличии  приемлемы оба варианта.

Непосредственно от способа подвода труб отопления зависит не сильно. Подача и обратка подсоединяются к батарее в соответствии с выбранной схемой. А оставшихся два отверстия закрываются краном Маевского и заглушкой.

Вариант #1 – с верхней разводкой

В этой схеме магистраль с теплоносителем к радиатору подходит сверху. Отводная труба может подключаться с этой же стороны, в боковом варианте, либо с другой (диагональный аналог). При этом движение воды в контурах подачи и обратки может быть попутным или встречным (тупиковым).

Максимальный уровень теплоотдачиМаксимальный уровень теплоотдачи

Если секций в радиаторе меньше десяти, то боковой способ подключения труб практически не уступает диагональному – но при большем их количестве в дальний от входа край батареи теплоноситель будет доходить только при сильном напоре в системе

При выборе верхнего подключения движение теплоносителя рекомендуется организовывать по попутной схеме. В этом случае обратный и подающий контуры получаются приблизительно одинаковой протяженности, что сильно упрощает балансировку всей системы.

Диагональный способ подсоединения труб с верхним подводом теплоносителя считается наиболее эффективным. Однако при грамотном проектировании остальные варианты также вполне применимы. А, зачастую, они еще и получаются более выгодными по цене. При этом все работы можно произвести самостоятельно.

На практике чаще используют тупиковую схему, так как она требует труб по метражу немного меньше.

Если дом небольшой – до 200 кв. м и хочется максимально сэкономить на системе отопления, стоит предпочесть именно схему с встречным движением нагретой воды. Здесь регулировка не так сложна и вполне реализуема. Но для большого коттеджа – в два-четыре этажа, лучше выбрать что-то иное.

Вариант #2 – с нижним подводом

В данном случае теплоноситель подводится снизу. Если такая разводка выстраивается в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы прокладываются от котла вдоль пола и не так коробят своим видом интерьер. Чем меньше в комнате трубопроводов, тем красивей все выглядит.

Радиатор с подводом воды снизуРадиатор с подводом воды снизу

Главное достоинство нижнего подвода – отсутствие стояков, что немного уменьшает сумму сметы на обустройство отопительной системы в доме

Обратка может в такой схеме подключаться:

  • сбоку;
  • по горизонтали снизу;
  • по диагонали.

Если используется обычный радиатор, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, то лучше всего выбрать диагональный способ подсоединения.

Однако гидравлическое сопротивление в таком случае выходит больше, чем при горизонтальном варианте. Здесь надо внимательно считать что выгодней, делая .

Нередко горизонтальный способ получается максимально эффективным по теплопотерям. Но это возможно только при наличии на входе между первой и второй секциями батареи заглушки, которая направляет теплоноситель вверх по всему радиатору. Так сопротивление выходит минимальным, а теплоотдача максимальной.

Нижний подвод рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах будет постоянно скапливаться воздух, особенно при горизонтальном и боковом подключении трубопроводов.

Его придется постоянно спускать с помощью . А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Выводы и полезное видео по теме

Как следует подключать радиатор в двухтрубной системе:

Нюансы подсоединения батареи к подаче теплоносителя и обратке:

Монтаж радиатора в системе отопления с двумя трубами:

Подключая радиаторы, главное не забыть установить терморегуляторы на обоих трубопроводах для точной балансировки системы обогрева дома. Но еще важней, сделать хороший теплотехнический расчет для конкретного коттеджа с правильным выбором труб по сечению и количеству секций.

Этот момент лучше перепоручить профессионалу. Иначе придется переплачивать за лишние трубы и площадь радиаторов либо потом дополнять систему новыми элементами.

Поделитесь с читателями вашим опытом подключения радиаторов к двухтрубной системе отопления. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

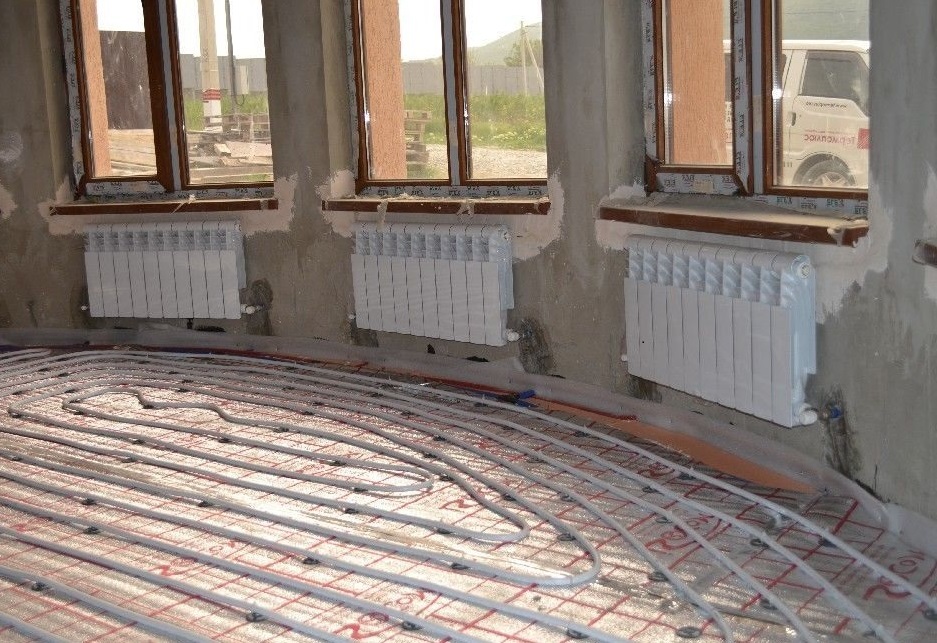

Поговорим о союзе радиаторной системы отопления и теплых полов

Поговорим о союзе радиаторной системы отопления и теплых полов

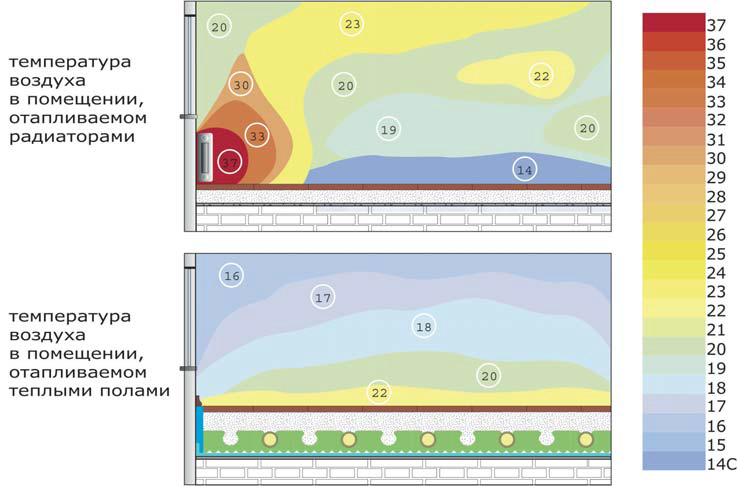

Чтобы это выяснить, сравним оба варианта и сделаем выводы. Для этого ответим на следующие вопросы:

Как работает радиаторная система отопления?

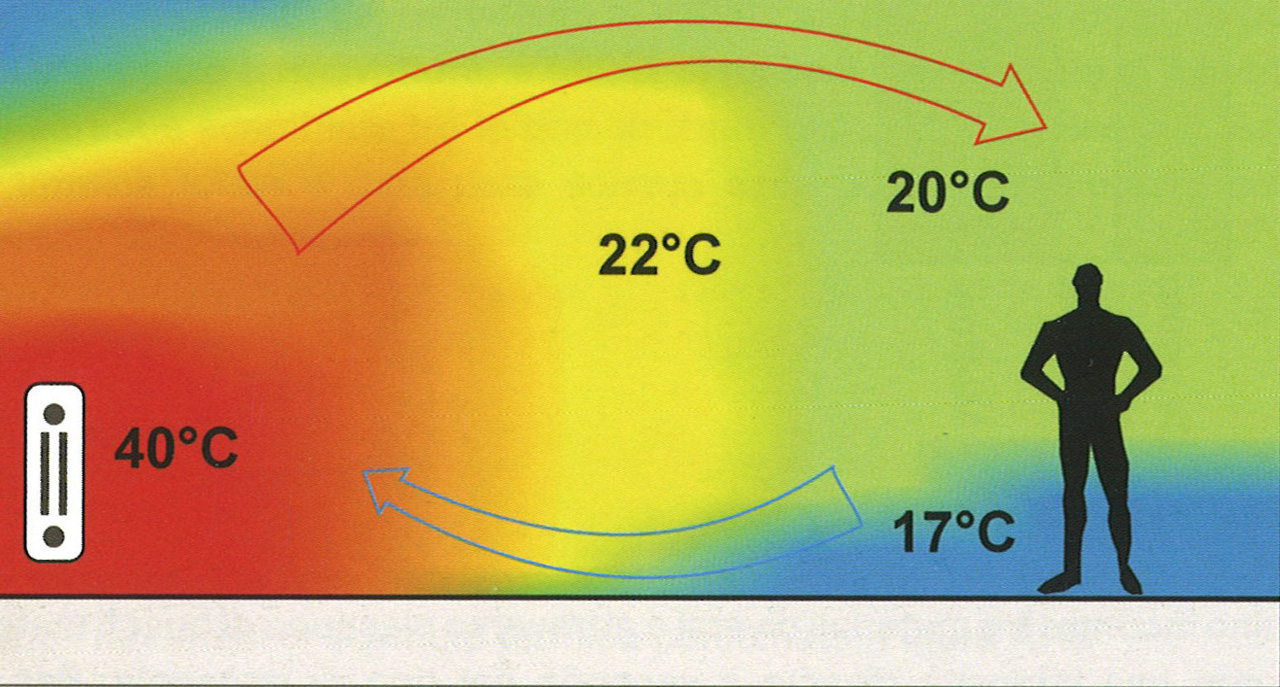

Система работает по принципу конвекции – переноса энергии потоками воздуха. Жидкий теплоноситель, нагретый до высокой температуры около + 65-70 °С, поступает в батарею. Она, в свою очередь, благодаря теплообмену нагревает холодный воздух, находящийся внизу, у пола. Плотность теплого воздуха уменьшается. Он устремляется вверх, а температура в помещении повышается. Также нагретые поверхности радиатора излучают лучистую энергию. Но чем ближе человек находится к сильно разогретой батарее, тем менее комфортно он себя чувствует из-за локального перегрева.

Важная особенность радиаторной системы. Находящийся под потолком разогретый воздух со временем остывает, опускается, а процесс, за счет циркуляции (перемешивания) холодных и нагретых радиаторами воздушных масс, повторятся.

Какие плюсы и минусы у радиаторного отопления?

Основные достоинства системы:

  • Относительная дешевизна и простота монтажа.
  • Металлические радиаторы быстро прогреваются и за счет высокой теплоотдачи за короткий срок нагревают воздух в помещении.
  • Система радиаторного отопления с открытыми трубопроводами легко поддается ремонту. При необходимости ее можно просто модернизировать, заменив радиаторы на более современные модели с повышенной теплоотдачей.
  • Широкая номенклатура радиаторов разных размеров и мощности.

Из недостатков выделим:

  • Требуется постоянно нагревать воду или антифриз, как отмечалось выше, до + 70 °С. Это увеличивает расходы на энергоносители, а значит, повышает затраты на отопление. Это немаловажно, ведь в ряде регионов РФ отопительный сезон длится 6-8 месяцев.
  • Неравномерность обогрева помещения. При отоплении радиаторами у потолка скапливаются теплые воздушные массы, которые, охлаждаясь, опускаются вниз, что снижает уровень комфорта для пользователя.

  • Из-за конвекции в комнате происходит интенсивное перемешивание воздуха и пыли, что негативно воспринимается людьми, склонными к аллергическим реакциям.
  • Не всем пользователям нравятся развешенные вдоль стен радиаторы. Кроме этого, в ряд современных отделочных и дизайнерских решений, радиаторы просто не вписываются.

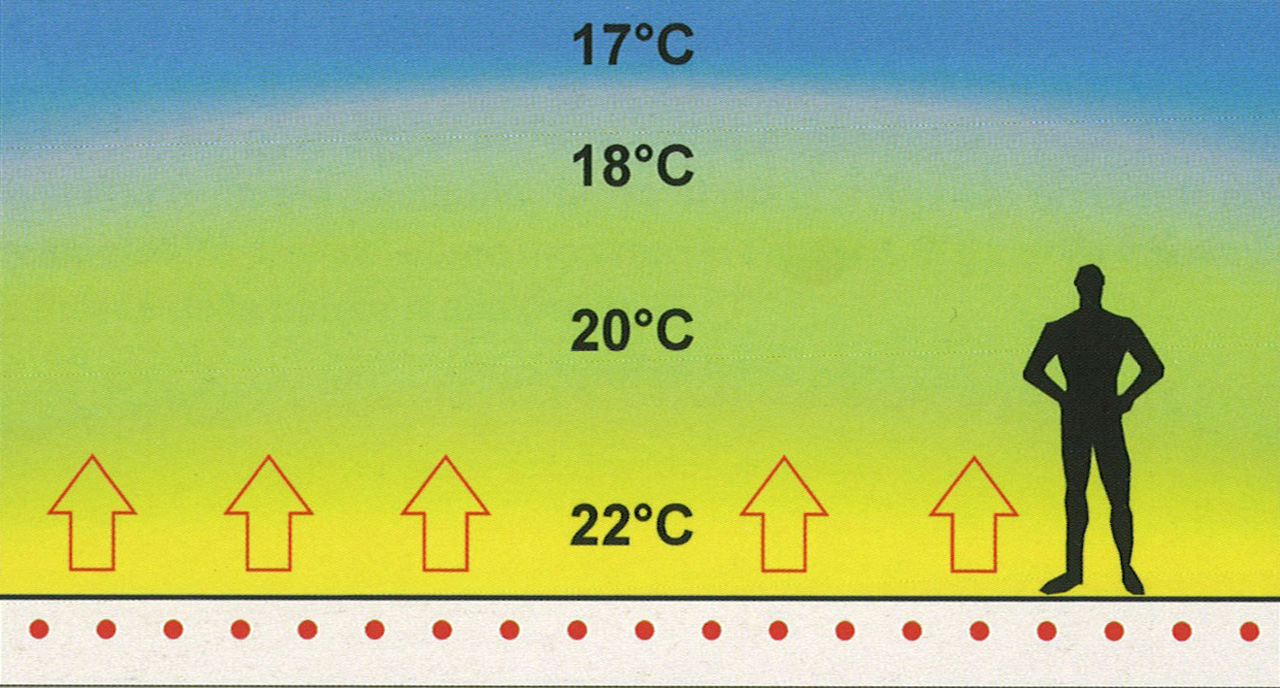

Какой принцип действия у теплого пола (ТП) и из каких компонентов он состоит?

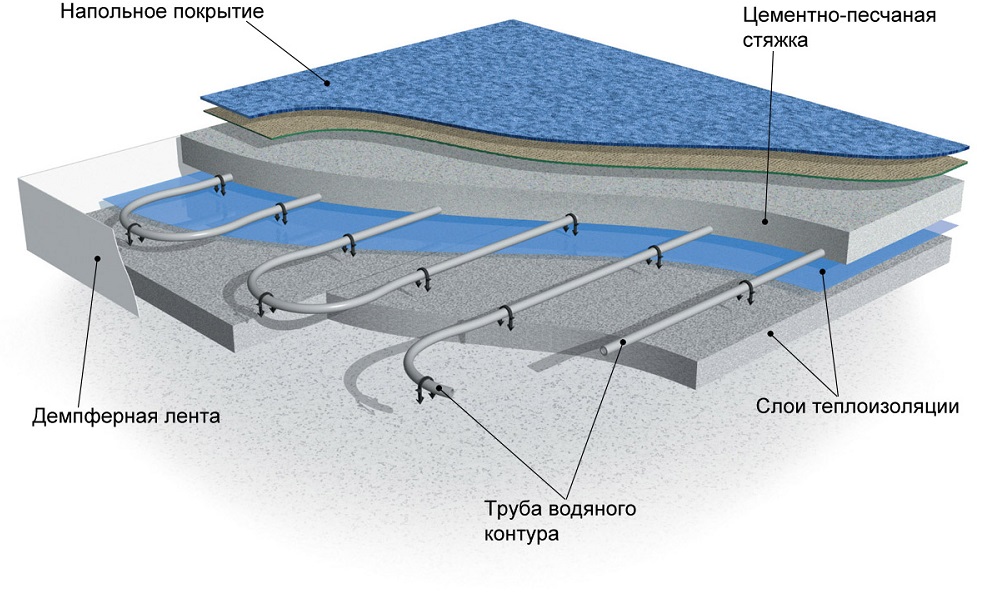

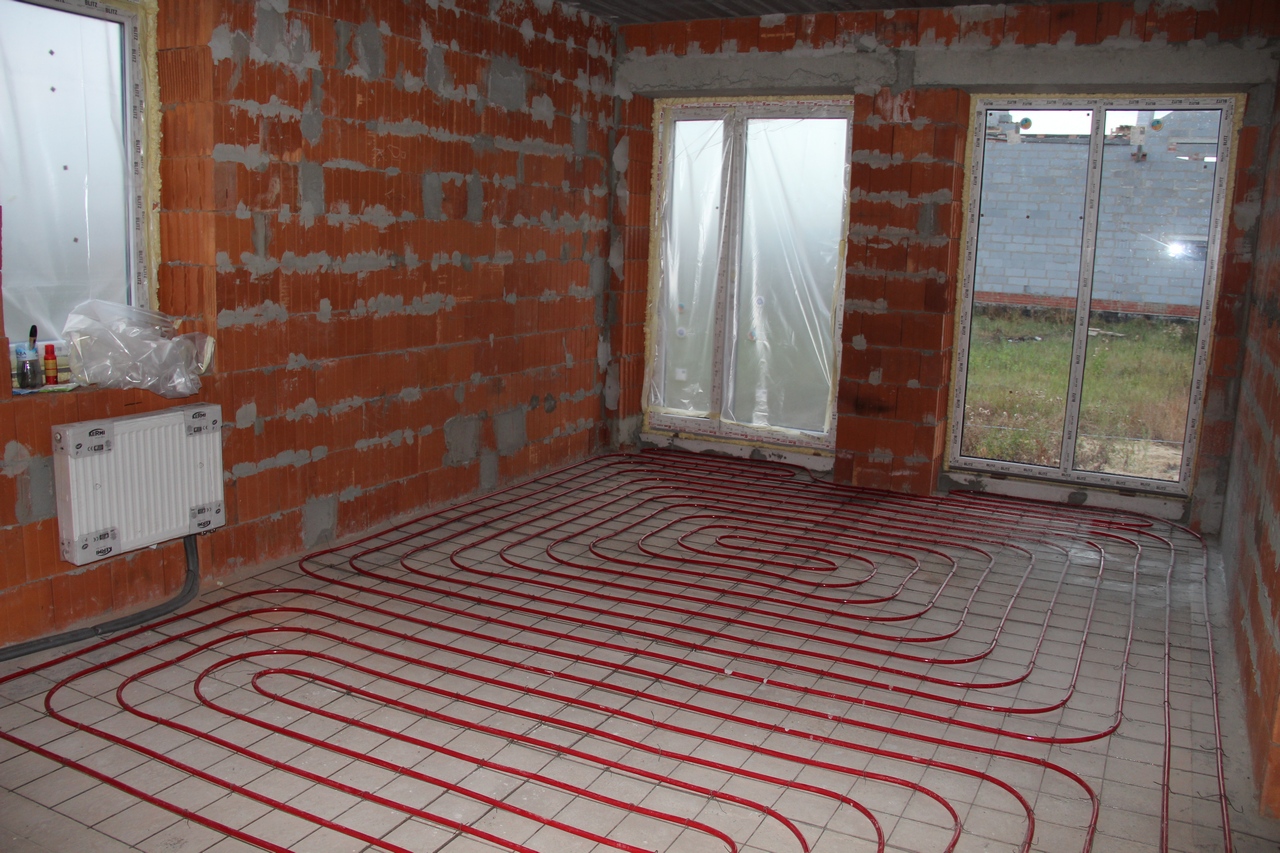

В бетонную стяжку, залитую на слой утеплителя, что уменьшает потери тепла (нам не нужно греть подвал коттеджа или потолок соседской квартиры), замоноличиваются трубы (ветки греющих регистров). По веткам циркулирует теплоноситель. Он отдает накопленную энергию бетону, который хорошо проводит и отдает тепло. Тепло равномерно распределяется по полу, на который уложено покрытие, разрешенное для эксплуатации с ТП.

Отметим, что по теплому полу, нагретому не выше, чем +30°С, т.е. низкотемпературной системе отопления, приятно ходить. Ноги находятся в теплой, но не перегретой зоне, а также осуществляется лучистый, наиболее комфортный теплообмен между нагретой поверхностью и человеком.

Основные узлы водяного ТП:

  1. 1. Насосно-смесительный узел. Он понижает температуру горячей воды, которая поступила от котла, т.к. в ветки ТП нельзя подавать теплоноситель, нагретый свыше +50 °С.

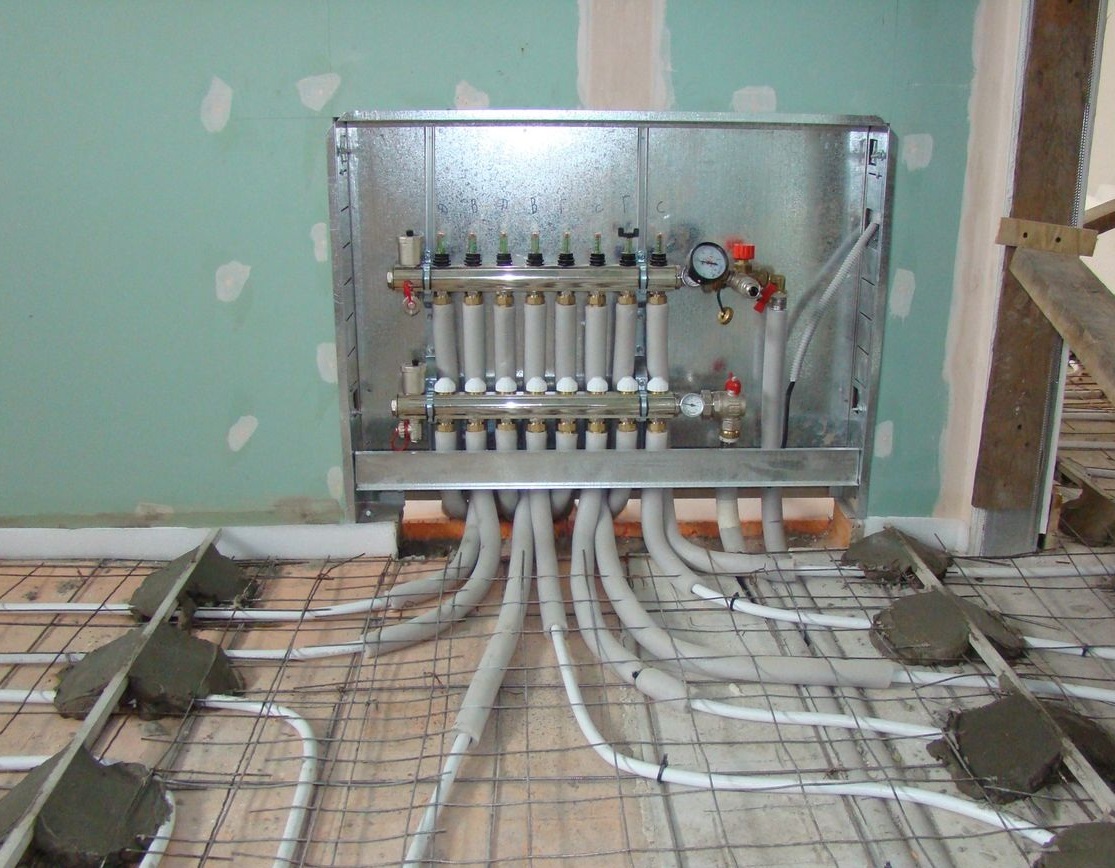

  2. 2. Коллектор. Распределяет теплоноситель по веткам (трубам) ТП, уложенным в бетонную стяжку, залитую в помещениях, где смонтирована система отопления.

  3. 3. Комплектующие, необходимые для регулирования заданной температуры теплоносителя и пола. Это – термоголовка, балансировочный клапан, сервоприводы, термостаты и т.д.

В чем заключаются плюсы и минусы водяного ТП?

Температура на поверхности ТП, как правило (за исключением т.н. «мокрых помещений» и прихожей), не превышает + 29 °C. Фактически: водяной ТП – это большой низкотемпературный радиатор, вмурованный в бетон. В результате в помещении происходит оптимальное и равномерное распределение температуры от пола до потолка. Кроме этого, практически отсутствуют конвективные потоки воздуха, а вместе с ними и движение пыли.

По действующим нормативам считается, что оптимально поддерживаемая температура в комнате составляет +20°С. Но, по ощущениям, человек воспринимает лучистую энергию как более комфортную, чем от нагретого до + 20-22 °С батареями воздуха.


Поэтому, без ущерба для теплового комфорта, можно понизить температуру в комнате до +18°С. Это выгодно, т.к. уменьшатся расходы на энергоресурсы, которые тратятся на нагрев теплоносителя. Особенно если теплоноситель нагревает экономичный и современный конденсационный газовый котел, имеющий наибольший КПД при работе с водяным ТП.

Недостатки водяного ТП:

  • Более высокие, по сравнению с радиаторным отоплением, начальные затраты на монтаж системы.
  • Повышенные требования к квалификации и строительному опыту рабочих и качеству использованных материалов – труб для водяного пола, например, сделанных из сшитого полиэтилена PE-Xа, коллекторов и т.д.
  • Сложности с ремонтом труб, замурованных в пол. В случае протечки, например, из-за ошибки отделочника, пробившего бетонную стяжку и попавшего буром в ветку водяного ТП, придется демонтировать часть напольного покрытия и вскрывать дефектный участок.
  • Повышенная теплоинерционность системы. В отличие от радиаторов, быстро изменить теплоотдачу от ТП в случае резкого похолодания не получится. Потребуется время, прежде чем система выйдет на новый рабочий режим.
  • Нельзя отопить только одним ТП помещения небольшой площади, которые плотно заставлены мебелью: уменьшается эффективная полезная площадь пола, с которого происходит теплоотдача.

Можно ли смонтировать водяной ТП в многоквартирном доме?

Многие застройщики хотели бы смонтировать ТП с жидким теплоносителем в многоквартирном доме с централизованной системой отопления. Но данный вариант возможен только в новостройках, если:

  • Установлен тепловой счетчик.
  • В квартире сделан отдельный стояк или смонтирована гребенка для раздачи теплоносителя на радиаторы. И уже от нее идет насосно-смесительный узел для подачи в ветки теплого пола.

В иных случаях установка водяного ТП в квартире запрещена, т.к. это приведёт к отбору горячего теплоносителя из центральной отопительной системы, т.е. у других жильцов дома, и ее разбалансировке.

В каком случае надо ставить комбинированную систему отопления: ТП + радиаторы?

Чтобы понять, справится ли теплый пол с обогревом загородного дома, делается теплотехнический расчет. Мощность системы отопления рассчитывается исходя из теплопотерь коттеджа, которые она должна компенсировать.

Для ориентира: мощность с 1 м2ТП около 100 Вт. Выше мы уже говорили, что при недостаточной активной поверхности теплосъема, ТП может не хватить для комфортного обогрева. Не забываем о суровом климате РФ и продолжительном отопительном сезоне в ряде регионов. Также есть помещения со вторым светом и плотно меблированные комнаты.

Обратите внимание. Теплопотери помещений повышаются, если отапливаются угловые комнаты, например, с двумя стенами, выходящими на улицу, или комнаты с большой площадью остекления.

Недостаток мощности водяного ТП компенсируют радиаторы отопления, которые традиционно устанавливаются под оконными проемами, чтобы отсечь идущие от них зимой потоки холодного воздуха.


Важный нюанс. Со временем ряд пользователей ТП переводят его из режима «отопление» в режим «комфорт», понижая температуру теплоносителя. При этом температура поверхности пола не превышает + 24-25°С. Это уменьшает теплоотдачу системы до примерно 50 Вт с 1 м2, которую приходится восполнять радиаторам отопления.

Итак, совмещение ТП и радиаторов нивелирует основной недостаток низкотемпературной системы – ее высокую тепловую инерционность. В случае заморозков радиаторы быстро поднимут температуру в доме до комфортного уровня.

Выводы

Если дом хорошо утеплен, а регион проживания – юг России, то для отопления загородного дома вполне хватает только теплого пола. Если жилье находится севернее, в доме большая площадь остекления, а расчет показал, что для обогрева не хватает мощности ТП, то оптимальное решение – смонтировать комбинированную систему отопления: ТП + радиаторы.

Если вы решили рассчитать и сделать в доме систему теплого пола, а также приобрести оборудование от ведущих европейских производителей, то лучше обращаться к официальным дилерам, например, в компанию ХОГАРТ. (www.hogart.ru)

Радиаторы для однотрубной системы отопления

Однотрубная система отопления дома представляет собой замкнутый контур, по которому осуществляется движение теплоносителя. Такая конструкция не предусматривает наличие магистрали обратного действия для перемещения остывшей рабочей среды. Она востребована при монтаже отопления и в частном доме с одним или двумя этажами, и в многоквартирных жилых зданиях.

Особенности отопительной сети

Общая схема однотрубной системы отопления включает котел или тепловой узел, трубопровод, батареи, трубопроводную арматуру и другие виды оборудования. Циркуляция теплоносителя по контуру бывает:

  • Естественной. В этом случае перемещение рабочей среды осуществляется за счет разницы плотности горячей и остывшей воды. Естественная циркуляция возможна в системах с уклоном от 5 до 7 см на 1 м трубопровода.
  • Принудительной. Движение теплоносителя происходит за счет циркуляционного насоса, установленного перед входом в котел в обратной части контура. Принудительная циркуляция может также осуществляться под воздействием созданного извне перепада давления.

Однотрубная отопительная система может быть открытой или закрытой. Первый вариант предполагает наличие расширительного бака открытого типа, который устанавливается в верхней точке сети обогрева.

Закрытая система более эффективна: в ней исключен контакт теплоносителя с окружающей средой и насыщение кислородом, что позволяет предотвратить появление коррозии. Для удаления излишков воздуха ТМ Ogint предлагает большой выбор воздухоотводчиков, в том числе Кран Маевского собственной разработки.

Виды и характеристики схем отопления

Однотрубная разводка бывает горизонтальной или вертикальной. Они отличаются способом монтажа, нюансами конструкции и сферой применения. Горизонтальная разводка выполняется при монтаже отопления в помещениях большой площади и одноэтажных домах. Для ее прокладки необходимо минимальное количество труб, а подключение батарей осуществляется последовательно. При горизонтальной разводке с нижней или верхней подачей теплоносителя можно скрыть коммуникации под напольным покрытием или за подвесным потолком.

Главные ее недостатки — невозможность регулировать теплоотдачу отопительных приборов, в результате чего комнаты в здании из-за постепенного охлаждения теплоносителя прогреваются неравномерно. Кроме того, отопительные сети с горизонтальной разводкой склонны к появлению воздушных пробок. Для устранения недочетов системы следует использовать радиаторы ТМ Ogint, укомплектованные терморегуляторами и термостатическими клапанами. Удаление излишков воздуха можно выполнять с помощью крана Маевского с колпачком или под отвертку и других воздухоотводчиков.

Однотрубная вертикальная разводка может использоваться при прокладке коммуникаций в двухэтажных домах и трехэтажных зданиях. Ее отличительная черта — наличие стояка, по которому происходит подача теплоносителя на второй этаж. Каждая труба, входящая на этаж, оснащается регулирующей арматурой для контроля подачи рабочей среды. В зависимости от конструкции схема вертикальной отопительной системы может быть:

  • С верхней разводкой. В этом случае прокладка трубопровода осуществляется через помещение чердака или под потолком, а для регулировки давления в сети устанавливается расширительный бак.
  • С нижней разводкой. Монтаж магистрали для транспортировки теплоносителя происходит в подвале, что упрощает обслуживание системы и снижает потери тепла.

Вертикальная разводка применяется и для организации сети обогрева квартир в домах с центральным отоплением.

Преимущества и недостатки

При выборе схемы для монтажа отопительной сети следует учесть особенности здания и отдать предпочтение варианту, который обеспечит создание комфортных условий в помещениях с минимальными затратами. Какая схема отопления самая лучшая?

Чтобы правильно выбрать, нужно оценить плюсы и минусы однотрубной системы и сравнить ее параметры с двухтрубной конструкцией.

К преимуществам схемы без обратной магистрали относятся:

  • экономия при покупке материалов, поскольку проектная длина труб будет значительно меньше, чем у двухтрубной системы;
  • возможность монтажа отопительных котлов, использующих для нагрева рабочей среды разные виды топлива;
  • простота монтажа.

Недостатками стандартной однотрубной схемы являются сложность регулирования степени нагрева отдельных радиаторов и необходимость отключения всей системы в случае ремонта. В отличие от нее двухтрубная система отопления позволяет устранять неисправности батареи без вмешательства в работу остальной сети.

Для адаптации однотрубной схемы к современным условиям ТМ Ogint предлагает следующие устройства:

Трубопроводная арматура позволяет устранить недочеты проточной однотрубной схемы и делает ее более эффективной и удобной в обслуживании и эксплуатации.

Модификация однотрубной схемы отопления. «Ленинградка»

Ярким примером использования клапанов и других видов арматуры является однотрубная система отопления «Ленинградка», которая применяется и для частных коттеджей, и для многоквартирных домов. Она сочетает экономичный расход материалов с оптимальным использованием тепловой энергии в контурах большой протяженности. Главные отличия «Ленинградки»:

  • установка на входе и выходе радиатора запорной арматуры, в качестве которой могут служить отсекающие клапаны Ogint;
  • наличие байпасов — перемычек, соединяющих вход и выход батарей.

Чтобы обеспечить хорошую циркуляцию теплоносителя, трубы для монтажа байпасов должны быть меньше по диаметру, чем магистрали для соединения радиаторов. Монтаж термостатических клапанов Ogint при прокладке однотрубной системы «Ленинградка» позволит регулировать температуру в помещении и снизить затраты на обогрев.

Для эффективной работы водяного отопления следует тщательно выбирать не только схему, но и комплектующие элементы. Особое внимание нужно уделить радиаторам, которые покупают с учетом параметров жилья и технических характеристик отопительной сети. Для автономной системы обогрева в частном доме ТМ Ogint предлагает чугунные и алюминиевые батареи. В многоэтажных домах с централизованным отоплением велика вероятность гидравлического удара, а теплоноситель не отличается хорошим качеством. Поэтому для таких систем оптимальным вариантом будут биметаллические или чугунные радиаторы.

Отправить ответ

avatar
  Подписаться
Уведомление о
