Здесь приводится таблица расчёта расхода химического анкера HIMTEX, в зависимости от глубины отверстия и диаметра отверстия, стандартные показатели.

* расчет производится в соответствии с регламентом монтажа, заполнения отверстия на 2/3. Установка считается правильной, если излишки химического состава выступили из отверстия. В случае использования сетчатой гильзы (пустотелые основания) необходимо прибавить 30%, так как в данном случае гильза заполняется полностью!

Расчет количества отверстий

Остались вопросы? Тогда позвоните нам по телефону +7 (812) 313-11-60 или оставьте заявку. Сделаем расчет и проконсультируем.

Калькуляторы расхода клеевого состава химического анкера

Химический анкер позволяет осуществить установку навесных или испытывающих высокую нагрузку конструкций на таких основаниях, где обычные крепежные элементы не показывают должной надёжности. По сути – это двухкомпонентный клеевой состав, которым заполняется отверстие (шпур) перед установкой в него арматурного прута или резьбовой шпильки. Клеевая масса обволакивает вставленную деталь и одновременно проникает в поры и пустоты основания, обеспечивая тем самым сверхнадежную фиксацию.

В продаже представлено немало разновидностей химических анкеров. С изделиями ампульного типа все понятно – вместимости одной капсулы достаточно для одной точки крепления. Но как быть с составами, расфасованными в тубы и подаваемыми в шпуры с помощью пистолетов-дозаторов? Материал весьма дорогостоящий, и поэтому нелишним будет знать примерный расход состава на один анкер, чтобы можно было ориентироваться и при покупке, и в ходе работы. Помогут в этом вопросе калькуляторы расхода клеевого состава химического анкера.

Необходимые пояснения приведены ниже.

Калькуляторы расхода клеевого состава химического анкера

Предоставляется возможность рассчитать расход для двух вариантов использования химического анкера.

• Если крепление подвесной конструкции производится на основании, обладающем достаточной несущей способностью (с марочной прочностью более М100), то можно ограничиться сверлением обычного прямого шпура, перпендикулярного поверхности, на требуемую глубину. Расход состава в таком случае будет небольшим – по сути, это только лишь заполнение пространства между шпилькой (прутом) и стенками шпура, с добавкой еще 10% на проникновение в поры и пустоты материала основания.

• Если же основание выполнено из материала с невысокой прочностью (не более М100), надёжности простого прямого крепления может оказаться недостаточно. В этом случае шпур рекомендуется делать коническим, расширяющимся вглубь. Это выполняется с помощью специального сверла с качающимся кондуктором. Нагрузка от закладного элемента передается на значительно большую площадь, резко возрастает значение критического выдергивающего усилия. Понятно, что надежность такого химического анкера – выше, но надо быть готовым и к тому, что существенно возрастает и расход материала.

Ниже расположены два калькулятора – каждый для своего случая. При желании можно сравнить, насколько меняется расход клеевого состава жидкого анкера (при равных остальных параметрах).

Калькулятор для химического анкера в цилиндрическом шпуре

Перейти к расчётам

Калькулятор для химического анкера в коническом шпуре

Перейти к расчётам

Более подробно об этих удобных и надежных материалах можно прочитать в специальной публикации нашего портала, посвященной химическим анкерам.

Расчет расхода и применение химических анкеров

В последнее время для крепления строительных элементов, конструкций и оборудования к бетону все чаще применяются химические анкера. Их популярность обусловлена рядом преимуществ перед механическими аналогами. Они отличаются более высокой несущей способностью, не создают напряжений в базовом материале и дают возможность надежно закрепиться в материалах с порами и пустотами.

Принцип работы химанкера?

Химический анкер-крепеж состоит из стального стержневого элемента и связующего клеевого состава, с помощью которого он удерживается в отверстии и образует единое целое с материалом основы. «Жидкий анкер» проникает глубоко в поры, в результате чего создается прочная связь с основанием. К выступающему концу стержня затем крепятся конструкции. Демонтировать стальной элемент уже не представляется возможным, разве что вырвать вместе с куском строительного основания.

Для достижения требуемой прочности крепления химический состав должен полностью заполнять полость между металлическим элементом и стенками отверстия. В соответствии с техническим регламентом отверстие заполняется инжекционной массой на 2/3 своего объема. При правильной дозировке состава после введения стержня излишки клея должны выступить на поверхность.

Расчет химического анкера?

Расход инъекционного анкера на одно крепление зависит от размера отверстия (диаметра и глубины), диаметра стержня и типа основания (с пустотами или без). Для удобства подсчета объема клеевой смеси компания «Крепком» рекомендует воспользоваться калькулятором химического анкера https://krepcom.ru/calc/kalkulyator-raskhoda-ankerov/ .

Чтобы узнать расход инжекционной массы для создания химических анкерных креплений, необходимо сначала выбрать тип основания (полнотелое, пустотелое), а затем заполнить всего два поля онлайн-калькулятора:

• диаметр используемого метиза
• количество точек крепления

Геометрические параметры отверстия уже внесены в программу. Они взяты из технической документации к металлическим изделиям. Так, например, для шпильки М12 рекомендован диаметр отверстия 14 мм (d шпильки + 2 мм), а глубина 120 мм (d шпильки х 10).

Калькулятор инжекционной массы позволит моментально рассчитать необходимое для монтажа количество картриджей, причем всех стандартных объемов (300, 345, 400, 410 мл), а также позволит узнать, на какое количество отверстий хватит одного картриджа. Полученный результат применим ко всем химическим анкерам, изготовленным на основе синтетических смол и отвердителя.

О составе

Химические анкера, используемые при монтаже каких-либо конструкций, имеют состав, о котором мы поговорим ниже.

Итак, состав:

1. Специальный клей.
2. Металлическая крепежная вставка. Она представляет собой втулку, у которой внутри имеется резьба, шпилька и арматурный стержень. Делают вставку из оцинкованной или нержавеющей стали.

Сам клеевой состав должен быть очень прочным. Ведь химические анкера применяют при работе с бетонными элементами, к примеру. Естественно, фиксирующая сила анкеров должна быть значительной.

Как правило, клеевой состав готовят с использованием следующих компонентов:

1. Искусственные смолы, основой которых является полиуретан, полиэфир или акрил.
2. Кварцевый песок и вяжущие смеси типа цемента. Они используются как наполнители и дополнительно обеспечивают характеристики прочности клея.
3. Отвердитель. Нужен для того, чтобы клей быстро высыхал и сохранял свои свойства на протяжении долгого времени.

Теперь, когда с составом химических анкеров все понятно, стоит разобраться в том, какие виды анкеров бывают.

О видах

Все клеящие составы для анкеров производятся в качестве двухкомпонентных. Готовить их нужно непосредственно перед тем, как начнется процесс монтажа самих анкеров.

В большинстве случаев клеевой состав поступает в продажу в двух видах:

1. В ампулах, которые используют под определенный размер отверстия.
2. В картриджах и тубах, которые бывают разного объема. Они состоят из двух отсеков. В одном отсеке находится клей, а в другом специальный отвердитель.

Если анкера монтируются с помощью ампул, то вначале необходимо вставить ее в отверстие. После этого можно вставлять стержень. Он раздавливает ампулу, содержащую клеевой состав. За счет этого клей полимеризируется, обеспечивая прочное соединение анкера с конструкцией.

Когда монтаж анкера производится с помощью картриджа или тубы, то происходит это следующим образом. Вначале в предварительную камеру выдавливается клей и отвердитель в равных пропорциях. Там они перемешиваются, а затем выдавливаются в подготовленное отверстие. После этого в него вставляется анкер.

Картриджи и тубы удобно использовать в тех случаях, когда анкера крепятся на пористую или пустотелую поверхность. Это может быть пенобетон, пустотелый кирпич, керамический блок с повышенной пористостью и так далее. Только в этом случае в поверхность нужно предварительно вставить перфорированные гильзы. Они не позволят клею вытекать наружу через пустоты. В целом же крепеж пустотелых конструкций с применением химических анкеров получается прочным и надежным. Аналогов такому методу пока не придумали.

Стоит отметить, что клеящий состав химических анкеров не обладает действием распирающего и расклинивающего типа. Поэтому их рекомендуют применять с материалами, у которых незначительное поперечное сечение.

О достоинствах и недостатках

Как и любой другой материал или крепежный элемент, используемый в строительстве, химические анкера имеют свои достоинства и недостатки.

К достоинствам можно отнести то, что химические анкера не вызывают напряжение растягивающего типа в бетонной поверхности в процессе монтажа крепежного элемента. Когда же анкер будет установлен, то отверстие под него будет герметично закрыто клеем.

В целом же процесс монтажа отличается простотой. С поставленной задачей может справиться даже начинающий строитель. Больше того, для установки крепежного элемента не требуется какое-либо специальное оборудование. Весь процесс выполняется вручную.

Область применения химических анкеров довольно большая, так как данный крепежный элемент отличается повышенной прочность и способностью выдерживать высокое растягивающее напряжение. Другими словами химические анкера отличаются значительной несущей способностью. При этом их клеевой состав обладает такими свойствами, как:

• химическая стойкость;
• коррозионная стойкость;
• атмосферостойкость.

Отдельно стоит сказать, что есть анкера, которые предназначены для монтажа на поверхность с повышенным уровнем влажности. Больше того, есть даже такие крепления, которые можно использовать под водой. В общем же химические анкера имеют срок службы до пятидесяти лет и больше.

Что же касается недостатков, то к ним можно отнести высокую стоимость химических анкеров. Кроме того, срок хранения открытой упаковки с клеящим составом совсем небольшая. Даже в закрытой упаковке клей можно хранить не дольше двенадцати месяцев.

Что касается времени, которое требуется на затвердение, то здесь все зависит от температуры окружающей среды. При температуре в двадцать градусов клей будет застывать до сорока минут. Если же температура опустится до пяти градусов мороза, то клей будет застывать до шести часов. Если же температура будет ниже, то процесс твердения вообще не будет происходить.

Видео. Как выбрать химический анкер | ЦКИ

Расход химического анкера — рассчитать на калькуляторе расход количества клея хим анкера

На данной странице Вы сможете узнать расход химического анкера применительно к разным типам материалов.

 Для бетона, кирпича и других каменных блоков

Для полых материалов

Использование химических анкеров ELNAR имеет ряд преимуществ перед классическими крепежными материалами:

• Возможность многоразового применения вскрытого баллона;

• Не содержит вредных и экологически опасных соединений, допускается применение внутри помещений;

• Анкера ELNAR дешевле, чем любые типы металлических анкеров соответствующего диаметра, но зачастую превосходят по техническим и эксплуатационным характеристикам;

На нашем сайте Вы можете купить химические анкера

Наш химический калькулятор приспособлен для расчета именно нашего типа анкера (ELNAR FIX PRO) , но цифры, полученные в нем, в первом приближении Вы можете применить и к любому другому химическому анкеру.

7 ЛУЧШИХ БЕСПЛАТНЫХ ПРОГРАММ ДЛЯ РАСЧЕТА АНКЕРОВ

Анкерные крепления – один из самых надежных способов фиксации закладных элементов в железобетонных фундаментах, стенах, кирпичной кладке и других конструкциях. Таким образом крепятся колонны, стойки, оборудование, рамы ворот, дверей, фиксируются консоли, навесы, козырьки, светильники и так далее. Основные виды используемых анкерных креплений – это механические и химические.

При подборе анкеров учитывается характеристика основания, в которое они монтируются, выполняется статический и динамический расчеты по заданным нагрузкам, принимаются во внимание тип и форма шпилек, зона установки, краевые и осевые расстояния. При использовании химического анкера – дополнительно учитывается характеристика полимерной его основы.

Документы, регламентирующие установку анкерных деталей – это СНиП 2.09.03-85 «Сооружения промышленных предприятий», пособие к данному СНиПу, Еврокод ETAG 001 «Metal Anchors For Use In Concrete», а также стандарты предприятий, разработанные ведущими производителями механических и химических анкеров. Например, стандарт «Анкерные крепления к бетону», разработанный НИЦ «Строительство» совместно со специалистами компании «Хилти» и ряд других рекомендательных указаний.

Кроме этого, в помощь инженерам-проектировщикам производители анкерных систем разрабатывают фирменные калькуляторы, позволяющие в кратчайшие сроки подобрать необходимые крепежные системы с учетом конкретных условий монтажа и нормативных требований. Некоторые расчетные программы могут использоваться онлайн, другие работают только в desktop-режиме и требуют установки на компьютер.

Рассмотрим наиболее популярные программные комплексы:

1. Программа для расчета анкеров Hilti Profis Anchor
2. Онлайн калькулятор расхода химического анкера Tech-KREP
3. Калькулятор объёма химических анкеров fischer
4. Расчет объема химического анкера HIMTEX online
5. Desktop-программа для расчета анкеров Mungo
6. Desktop-программа для расчета анкеров МКТ
7. Калькулятор веса фундаментных болтов

1. Программа для расчета анкеров HiltiProfisAnchor

Desktop программа Profis Anchor разработана компанией Hilti для выполнения расчетов и подбора механических и химических анкеров, производимых под этой торговой маркой. Программа позволяет рассчитать анкеры различных типов, форм и размеров.

В основе работы расчетного комплекса заложены инновационные проектные решения, учитывающие все уникальные параметры анкерных систем Хилти. Используя данный сервис, пользователь получает доступ ко всем продуктам компании, а также возможность быстрого и корректного применения соответствующего технического решения для любого конкретного случая.

Программа требует установки на компьютер. Скачать установочный файл можно по этой ссылке.

2. Онлайн калькулятор расхода химического анкера Tech—KREP

На российском сайте известного производителя Tech-KREP (Великобритания) в онлайн режиме доступна фирменная расчетная программа. Калькулятор позволяет определить расход химического анкера для следующих позиций:

• анкер Eco Stirol — для всех видов оснований;
• Easf — для бетонных конструкций всех видов;
• Persf – для заделки в кирпич пустотелый и подобные конструкции;
• Arctic — используется для работы при температурах ниже нуля;
• Pure Epoxy Solvent Free — используется при повышенных нагрузках на анкер.

3. Калькулятор объёма химических анкеров fischer

Компания fischer – всемирно известный производитель химических анкеров по уникальной рецептуре собственной разработки. Технология fischer исключает возможность серьезной усадки состава в процессе отвердевания. Процесс набора прочности может протекать в широком диапазоне температур. Опыт применения химических анкеров fischer в климатических условиях России насчитывает более 10 лет.

Для удобства расчета своих изделий компания предоставляет бесплатную desktop-программу. Для ее использования необходимо скачать установочный файл по этой ссылке и инсталлировать его на компьютер.

4. Расчет объема химического анкера HIMTEX online

Бесплатная программа по расчету объема химических анкеров производства HIMTEX представлена на сайте компании.

Расчет химического анкера HIMTEX выполняется согласно монтажному регламенту. При этом заполнение отверстия производится на 2/3 объема.

Корректная установка подразумевает, что полимерный состав при заливке должен немного выступить из отверстия. В случае монтажа в пустотелое основание с применением гильзы сетчатого типа она заполняется полностью, поэтому объем состава увеличивается на 30%.

5. Desktop-программа для расчета анкеров Mungo

Компания Mungo предлагает воспользоваться бесплатной desktop-программой для расчета фирменных анкеров. Сервис Mungo обладает следующими преимуществами:

• дружелюбный интуитивно понятный интерфейс;
• работа с программой основывается на последовательности понятных действий при наличии подсказок;
• ввод данных может осуществляться как в соответствии в цифровом, так и в графическом виде;
• доступна мультиязычная поддержка;
• наличие плоского и трехмерного режимов отображения, удобное переключение видов;
• персональные данные можно сохранить в сервисе с возможностью доступа к ним при последующих расчетах;
• простой и удобный способ печати, возможность отображения нужной информации;
• периодическое обновление программы.

Для того чтобы скачать и установить программу расчета анкеров необходимо перейти по ссылке и зарегистрироваться на сайте Mungo.

6. Desktop-программа для расчета анкеров МКТ

Компания МКТ, известный немецкий производитель анкеров, представляет бесплатную программу для расчета параметров своей продукции.

Результатом работы desktop-программы является готовый установки анкерных креплений МКТ, как механического, так и химического типов. Интерфейс интуитивно понятен. Расчет производится для всех продуктов МКТ, утвержденных к применению в соответствии с нормативными регламентами, действующими в Европе.

Программа отличается наличием исчерпывающей информации при выдаче результатов, а также удобством ее вывода на печать. Для того чтобы скачать и установить программу необходимо перейти по ссылке на официальный сайт компании.

7. Калькулятор веса фундаментных болтов

Отличный бесплатный онлайн-калькулятор выполняющий расчет веса анкерных болтов для фундамента. Программа по заданным параметрам болтов (диаметр, длина) и их требуемому количеству определяет вес всех элементов (гайки, шайбы, анкерные плиты, шпильки), а также болтов в сборе различных типов для заполнения спецификации в чертежах. Имеется также возможность обратного перевода веса болтов в штуки. Все расчеты выполняются согласно ГОСТ 24379.1-2012.

Как работать с химическим анкером, пошаговая инструкция

Химический анкер – это двухкомпонентный клей на основе синтетической смолы, при помощи которого происходит закрепление стальных закладных элементов в строительных основаниях. Перед началом работ по монтажу химанкера необходимо ознакомиться с информацией на картридже, обращая внимание на принципиальную схему монтажа, рекомендуемые производителем размеры отверстия и время схватывания состава при определенной температуре.

Этапы монтажа химического анкера:

1. Подготовка отверстия.

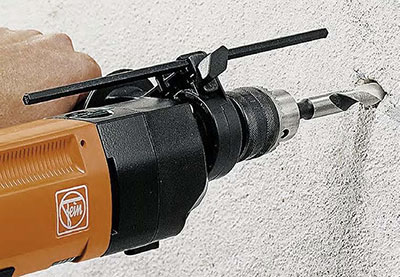

Делаем отметку на поверхности основания в месте установки анкера. Бетон сверлим буром, диаметр которого превышает диаметр шпильки на 2 мм. Использовать алмазный инструмент не рекомендуется, так как смола лучше сцепляется с шероховатой поверхностью. При работе с кирпичной кладкой ударную функцию отключаем, чтобы избежать сколов и растрескивания кирпича. При сверлении бур держим строго перпендикулярно плоскости основания. Необходимую глубину установки контролируем при помощи ограничителя глубины или нанесенной на буре метки.

Для получения надежного крепления принципиально важно тщательно прочистить отверстие от сверлильной крошки и пыли. Если этого не сделать, состав свяжется с продуктами сверления, что ослабит соединение. Сначала полость очищают металлическим ершиком, затем продувают ручным насосом. Желательно процедуру повторить несколько раз до полного отсутствия видимых остатков пыли. При больших объемах работ лучше воспользоваться строительным пылесосом, так как это ускорит процесс.

2. Ввод химического состава.

Прикручиваем насадку к картриджу и вставляем его в пистолет для инжекционных масс. Первые 10 см выдавленной массы не используем, так как нет гарантии, что компоненты равномерно перемешались в миксере. Смесь готова к применению, если имеет однородный серый цвет. Помещаем сопло вглубь полости и дозировано заполняем ее составом на 2/3 объема, немного вытаскивая инструмент при каждом нажатии на курок.

При работе с пустотелыми материалами (щелевой кирпич) есть свои особенности. Пустоты не дают сформировать естественного отверстия со стенками, поэтому вставляем специальную пластиковую гильзу с колпачком и заполняем ее составом. При погружении шпильки часть химического анкера выходит через сетчатую гильзу и застывает в полостях кирпича, образуя упор. Колпачок нужен для того, чтобы крепежный элемент заходил в гильзу строго по центру и удерживался в таком состоянии до полного застывания «химии».

3. Установка металлического анкера.

Погружаем шпильку в отверстие вращательными движениями. Для равномерного распределения раствора можно слегка потянуть крепеж на себя, а затем до конца докрутить его и оставить до полного застывания клея. Во время выдерживания времени схватывания можно корректировать положение метиза. Индикатором полного заполнения отверстия является немного выступившая на поверхность связующая масса, которую можно легко отколоть после затвердения.

4. Монтаж и затягивание гайки.

После полного застывания раствора переходим к самому ответственному моменту – закреплению строительных материалов и элементов. Затягиваем гайку, используя динамометрический ключ. В рекомендациях производителя инжекционной массы указаны максимальные значения усилия, с которым можно затягивать гайку. Если использовать обычный ключ, есть риск превысить допустимый момент, что может привести к проворачиванию шпильки или раскалыванию материала при небольших краевых и осевых расстояниях.

Если необходимо сделать перерыв в работе, не снимайте смесительный носик с картриджа, а перед повторным применением замените его на новый. Чтобы правильно рассчитать количество картриджей необходимых для монтажа химического анкера, воспользуйтесь онлайн калькулятором расхода инжекционных масс.

Полезные советы 20.09.2019 12:07:21

Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь

Написать отзыв

Установка и монтаж химических анкеров

Монтаж химических анкеров: этапы

1. Подготовка отверстий.

Чтобы проделать отверстие под химанкер, отмечаем основу в необходимом месте. Используем для сверления бетона бур обхватом на 2 мм больше, чем диаметр необходимой шпильки. Алмазные инструменты нежелательны: лучше добиться шероховатых стенок отверстия (для более крепкого сцепления с составом на основе смолы). Если обрабатывается кирпичная кладка, убираем ударную функцию, чтобы предотвратить растрескивание и сколы кирпичной основы. Бур необходимо держать под прямым углом к основанию. Контролируем глубину сверления, используя ограничитель или нанеся метку на бур.

Чтобы крепление стало более надежным, уделяем особое внимание удалению из проделанной полости частиц сверления: клеящая масса может вступить во взаимодействие со сверлильной крошкой, что способно ослабить крепление. Очищение полости проводят в два этапа: сначала с помощью ершика из металла, затем продувкой ручным насосом. Эти манипуляции рекомендуется осуществлять неоднократно, до визуального устранения пылевых частиц. При масштабных работах целесообразно использовать строительный пылесос.

2. Введение инжекционной массы.

Снабжаем картридж носиком-насадкой, затем надеваем пистолет, предназначенный для инжекционной смеси. Выдавливаем примерно 10 см состава: необходимо убедиться, что содержимое перемешалось однородно, до равномерного серого цвета. Затем помещаем носик в углубление и заполняем полость на 2/3, слегка вынимая инструмент после каждого введения.

При заполнении пустотелой основы (например, определенных видов кирпича) методика несколько иная. Так как пустоты препятствуют формированию четко очерченного отверстия, используем специальную гильзу-вкладыш из пластика, куда и выдавливаем массу. При опускании шпильки химанкер частично проникает через пористые стенки гильзы и схватывается в кирпичных полостях, формируя упор. Колпачок необходим, чтобы элемент крепежа размещался внутри гильзы строго по центру и оставался в таком положении до окончательного затвердения химической массы.

3. Монтаж анкера из металла.

Шпильку вводим внутрь отверстия вращательным образом. Чтобы раствор распределился равномерно, крепеж слегка подтягиваем к себе, а потом докручиваем до упора и оставляем застывать. Положение метиза можно слегка подкорректировать в промежуток времени, предшествующий схватыванию. Связующая масса, немного выступившая наружу – индикатор того, что отверстие заполнено целиком; впоследствии эти излишки можно удалить откалыванием.

4. Закрепление строительных элементов.

Когда смесь полностью застыла, наступает самый ответственный этап – закрепление стройматериалов и элементов. Производители инжекционного состава оставляют рекомендации по предельному усилию для затягивания гаек. С привычным ключом возникает угроза превысить допустимое значение, что способно вызвать проворачивание вкладыша или растрескивание материала при маленьких габаритах крепления. Исходя из этого, для затягивания гаек целесообразно применять динамометрический ключ.

В случае необходимости остановки в монтаже, не нужно снимать насадку с картриджа – после возобновления работы просто замените носик на новый. Для точного расчета необходимых для установки анкера картриджей можно использовать онлайн-калькулятор расходования инжекционной массы.
