Размеры батарей отопления биметалл – Биметаллические радиаторы отопления характеристики, теплоотдача, виды, особенности установки

Содержание

Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции, а ширина – от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Таблица 1. Размеры биметаллических радиаторов
БрендМодельРасстояние между вертикальными каналами, ммВысота/Ширина/Глубина, мм
Global (Италия)Style 350350425/80/80
Style 500500575/80/80
Tenrad (Германия)Tenrad 350350400/80/77
Tenrad 500500550/80/77
Альтермо (Украина)Альтермо ЛРБ500575/82/80
Альтермо РИО500570/82/80
Grandini (Китай)Grandini 350350430/80/82
Grandini 500500580/80/80
Radena (Италия)Radena Bimetall 350350403/80/85
Radena (Италия)Radena Bimetall 500500552/80/85

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м2*100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Например, расчет для помещения все той же площадью 15 ми высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м3*41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается

коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

Размеры и расчет биметаллических батарей

Современные модели биметаллических батарей пользуются огромной популярностью среди застройщиков. Такие радиаторы устанавливают гораздо чаще по сравнению с другими отопительными приборами.

Выбор потребителей объясняется достаточно просто, дело в том, что биметаллические изделия меньше подвергаются коррозии, выдерживают высокое давление теплоносителя. Именно поэтому биметаллические батареи монтируют не только в загородных домах с открытой системой отопления, но и в многоквартирных зданиях. В нашей статье ознакомимся с нюансами подключения таких радиаторов.

Рассматриваемые отопительные приборы могут иметь различные габаритные размеры. Так высота и глубина радиаторов будут зависеть от размеров отдельно взятой секции, а ширина от количества секций в батарее.

Размеры биметаллических батарей

Высота прибора изменяется пропорционально увеличению расстояния между горизонтальными каналами. Стандартными параметрами высоты считается 20,35 и 50 сантиметров.

Габариты биметаллических батарей зависят и от производителя. Давайте рассмотрим самые популярные размеры отопительных приборов в соотношении (высота*глубина* ширина в сантиметрах):

  • Итальянская компания «Глобал» модель style 350 – 42,5*8*8 см, и style 500 – 40*8*7,7 см;
  • Немецкие батареи Тenrad марка изделия Тenrad 350 – 40*8*7,7 см, и 500 – 55*8*7,7 см;
  • Украинские радиаторы Альтермо модель ЛРБ 500 – 57,5*8,2*8 см и РИО 500 – 57*8,2*8 см;
  • Продукция китайского производителя модель Grandini 350 – 43*8*8,2 см и 500 58*8*8 см.

Многие производители указывают межосевое расстояние в марке модели, монтажная высота будет зависеть от спецификации прибора. Ширина батареи зависит от числа секций. Для моделей с 6 секциями 48 сантиметров, с 10 секциями – 80 сантиметров.

Виды биметаллических батарей

Как можно понять из названия биметалл представляет собой материал из двух различных металлов. Чаще всего в качестве сырьевых компонентов выступает алюминий и сталь, хотя на строительном рынке присутствуют модели, в которых алюминий удачно совмещается с медью. Следует заметить, что стоимость подобных изделий считается одной из самых высоких, но цена отопительных приборов быстро окупается за счёт высокой теплоотдачи.

Кроме классической стали сердечник батарей может изготавливаться из нержавейки. Такие приборы предназначены для эксплуатации в отопительных системах с повышенным уровнем рН и возможными скачками давления. Стоимость изделий из нержавейки на уровне с медными отопительными приборами. Этот металл обладает хорошим запасом прочности, поэтому подобные батареи используются в многоквартирных жилых зданиях с повышенной этажностью (более 16 этажей).

Биметаллические радиаторы могут быть полными или частичными. В первом случае в батарее отопления устанавливается монолитный стальной сердечник. Здесь алюминий не контактирует с теплоносителем. Во втором случае основные каналы изготовлены из алюминия, металлические трубки монтируют в вертикальные каналы изделия.

Сколько секций устанавливать в помещении?

Рассматриваемые приборы могут иметь различное количество секций, поэтому батареи нужно подбирать под конкретную площадь помещения.

Существуют общепринятые нормы, по которым для обогрева каждых 10 квадратных метров жилого помещения понадобится 1 киловатт тепловой энергии.

В зависимости от производителя и температуры теплоносителя одна секция радиатора может вырабатывать от 150 до 190 ватт энергии. Для нормального обогрева помещения с такой же площадью в 10 м2 понадобится батарея с 7 секциями.

Подключение биметаллической батареи

Для подключения радиатора к системе отопления необходимо подготовить следующий инструмент и детали:

  • клапан для выпуска воздуха;
  • переходники – 2 шт.;
  • кронштейны для фиксации радиатора на стене;
  • переходник под кран Маевского;
  • прокладки и заглушка.

На начальной стадии работ необходимо перекрыть воду и слить остатки теплоносителя. После этого проводят демонтаж старого отопительного прибора, для этого раскручивают резьбовые соединения подводящего и отводящего трубопровода.

Теперь отмечаем места установки креплений. Для этого отопительный прибор прикладываем к месту монтажа и делаем соответствующие пометки карандашом. В намеченных на стене местах при помощи перфоратора делаем отверстия и закрепляем кронштейны (3-4 штуки в зависимости от габаритных размеров радиатора).

Далее устанавливаем на батарею кран Маевского, терморегулятор и другую запорную арматуру.

На завершающей стадии работ биметаллический радиатор подключают к трубам отопления.

Расчёт биметаллической батареи

Как мы уже говорили ранее, для нормального обогрева 1м2 жилой площади понадобится не менее 100 ватт тепловой энергии. Рассмотрим конкретный пример расчёта биметаллических батарей для помещения с двумя окнами с габаритными размерами 4*6 метров. Как известно, отопительные приборы устанавливаются под окнами жилых зданий. То есть для нашей комнаты необходимо приобрести две батареи.

Путём умножения длины и ширины помещения вычисляем его площадь 6*4=24 м2. Из этого следует, что одна батарея должна обогревать половину полезной площади, то есть 12 м2 или 1,2 кВт тепловой мощности.

Учитывая тот факт, что каждая секция биметаллического радиатора выделяет 150 ватт тепла для перекрытия потребностей в 1,2 киловатта необходим отопительный прибор с 8 секциями. Проверяем 8*150= 1200 ватт или 1,2 кВт.

(Visited 244 times, 244 visits today)

Виды и размеры биметаллических радиаторов отопления, рекомендации по их выбору

Биметаллические радиаторы - надежные и привлекательные приборы.

Биметаллические радиаторы - надежные и привлекательные приборы.Определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик, достаточно сложно. Существуют приборы, устанавливаемые в частных домах, имеющих автономную систему отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, технические характеристики

Теплоотдача радиаторов отопления - таблица значений.

Теплоотдача радиаторов отопления - таблица значений.Если сравнить алюминиевые радиаторы с биметаллическими, то вторые выгодно отличаются от первых по своим техническим характеристикам. Несмотря на все свои положительные качества, алюминиевые приборы имеют ряд серьёзных недостатков, не позволяющих их использование в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключённых к центральной сети отопления.

Устройство биметаллических приборов

Устройство радиатора биметаллического - схема.

Устройство радиатора биметаллического - схема.По внешнему виду биметаллический радиатор никак не отличается от алюминиевого, ведь оба сделаны из одного и того же металла. Весь «секрет» во внутреннем устройстве батареи.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надёжную защиту алюминия от вредного воздействия всяческих примесей, содержащихся в воде. Именно благодаря встроенным стальным секциям, внешний корпус биметаллического прибора напрямую не контактирует с теплоносителем. Помимо этого, сталь более устойчива к разрушительному воздействию кислот и щелочей, которые в огромных количествах присутствуют в центральных системах отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и пр.).

Использование стальных вставок для прохождения воды обеспечивает также и другие полезные свойства биметаллических приборов отопления:

  • Долговечность. Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может устанавливать достаточно продолжительный срок службы прибора — до 20 лет.
  • Прочность. Корпус изделия может выдержать давление до 30–40 атмосфер. Такой радиатор отопления не боится даже самых сильных гидроударов.
  • Экономичность. Суженые каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на обогрев.

Добавив сюда все положительные качества, перешедшие от алюминиевых аналогов, таких как компактность, высокая теплоотдача и презентабельный внешний вид, можно с определённостью утверждать, что на сегодняшний день биметаллические устройства являются наилучшим вариантом отопления многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического прибора отопления, большое значение имеют размеры изделия.

В целях создания тепловой завесы холодному воздуху, проникающему через стекло, отопительные устройства обычно устанавливаются под окном. Следовательно, прибор должен легко поместиться в нишу под подоконником и обеспечить необходимый уровень теплоотдачи.

По высоте все биметаллические радиаторы имеют стандартные показатели. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами — это ещё не полная высота прибора, а всего лишь размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется так: межосевое расстояние + 80 мм. Так, к примеру, радиатор с маркировкой 500 займёт около 580 мм, а 350-я модель — примерно 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов отопительных приборов рассчитывается одинаково.

Согласно техническим требованиям, предъявляемым к отоплению жилых домов в средней полосе страны, мощность равная 1 кВт предназначена для обогрева 10 кв. метра площади.

Производителем обычно указывается значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции, можно рассчитать количество требуемых элементов по формуле:

N = S*100/Q, где Q — мощность одной секции, S — площадь помещения и N — искомое количество.

Большинство моделей биметаллических радиаторов имеют стандартную ширину секции — 80 мм, таким образом, мощность обычной секции 500 мм составляет около 180 Вт. В соответствии с этим и определяется общее количество секций. Так, например, для отопления комнаты площадью 20 м2, понадобится 12 секций, ширина такой батареи будет около 1 м.

Особенности конструкции

Как уже было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него расположены стальные вкладки, которые защищают корпус от коррозии.

Такие вкладки могут устанавливаться в различных частях прибора:

  • Устройство радиатора - прибор достаточно прост.Устройство радиатора - прибор достаточно прост.Простые модели (псевдо- или полубиметаллические) имеют стальную сердцевину только в вертикальных каналах, поэтому прочность и степень защиты такого прибора всё же недостаточна.
  • Модели подороже располагают цельным стальным каркасом, который заливается алюминием под давлением. Именно такие отопительные приборы рекомендуется устанавливать в многоквартирных домах.

Типы конструкции

По конструкции радиаторы мало отличаются друг от друга.

По конструкции радиаторы мало отличаются друг от друга.
  • Монолитный. Радиатор состоит из неразборных стальных патрубков. Имеет постоянное количество секций, изменить которое нельзя. Основной характеристикой литого радиатора является повышенная надёжность. Прибор рекомендован к применению в системах, где наблюдаются частые скачки давления.
  • Разборный. Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединяются между собой металлическими патрубками, имеющими резьбу.

Выбор той или иной конструкции зависит от типа отопительной системы. Так, для автономного отопления лучше приобрести разборную модель, для городской квартиры — литую.

Ёмкость

Стальная вставка внутри корпуса, выполненного из алюминия, позволяет дольше хранить тепло.

Стальная вставка внутри корпуса, выполненного из алюминия, позволяет дольше хранить тепло.Наличие стальных вставок внутри прибора способствует уменьшению ёмкости секции. С одной стороны, это неплохо: снижается количество тепловой инертности и самого теплоносителя, что позволяет значительно экономить электроэнергию и обеспечивает комфортное управление. Но с другой стороны — слишком зауженные каналы подачи воды быстро засоряются всяческим мусором, неизбежно присутствующим в современных сетях центрального отопления.

Ёмкость секции определяется расстоянием между вертикальными каналами.

Для устройства с расстоянием 500 м — ёмкость 0,2-0,3 л;

для батареи 350 мм — 0,15-0,2 л;

для 200 мм — 0,1-0,16 л.

Как вы уже заметили, вместимость биметаллических радиаторов действительно небольшая. К примеру, популярный прибор фирмы RIFAR, шириной 80мм и высотой — 350 мм вмещает в себя всего 1,6л. Несмотря на это, радиатор способен обогреть помещение площадью до 14 кв. м. Правда, вес устройства достигает 14 кг, так как биметаллический радиатор в 1,5-2 раза тяжелее алюминиевых.

Рекомендации по выбору радиатора

Биметаллическая батарея отопления лучше подойдёт для городской квартиры. Если вы обладатель частного дома, в котором имеется собственный котёл отопления, лучше приобрести алюминиевый радиатор.

Выбирая биметаллический пробор, необходимо обращать внимание на следующие параметры:

  • Биметаллические радиаторы могут быть подключены к обычной системе отопления.Биметаллические радиаторы могут быть подключены к обычной системе отопления.Размер. Высота радиатора определяется межосевым расстоянием, а ширина — количеством секций. Так, для стандартного подоконника, высота которого 80 см используется модель 500, а если всё же прибор не помещается в нишу, подойдёт 350-я. В помещениях нестандартного вида используются радиаторы отопления дизайнерской работы, имеющие необычный внешний вид и оригинальные размеры.
  • Мощность. Оптимальная мощность прибора рассчитывается очень просто: для обогрева 10 кв. м. помещения затрачивается 1 кВт энергии. Исходя из этих показателей определяется количество секций.
  • Толщина стенок. Толщина алюминиевого покрытия должна быть не более 1,5 мм, а стальной трубки — менее 1,8 мм. Радиаторы, соответствующие этим показателям имеет минимальную теплопотерю.
  • Рабочее давление. Прибор должен выдерживать нагрузку не менее 15 атмосфер. В городских отопительных системах давление обычно не превышает 12 атм.
  • Метод изготовления. Лучше выбирать радиаторы, изготовленные по технологии литья под давлением. Приборы, состоящие из 2 частей, соединённых между собой сварным швом, менее надёжны в использовании.
  • Цена. Стоимость биметаллического прибора отопления во многом зависит от его марки, формы и габаритов. На сегодняшний день большой популярностью у потребителя пользуются радиаторы компаний Rifar (Россия), Oasis (Германия), Radiatori и Global (Италия).

Итак, рассчитав количество радиаторов, необходимое число входящих в них секций и установив нужную мощность прибора, можно приступать к монтажу системы отопления.

Следует помнить, что тепловой баланс в помещении напрямую зависит от габаритов прибора. Так, если ширина радиатора небольшая, следует увеличить его высоту или количество секций.

Подключение радиаторов биметаллических показано на схеме.

Подключение радиаторов биметаллических показано на схеме.

Необходимо учитывать, что даже самый дорогой, качественный и подходящий именно для вашей системы отопления биметаллический радиатор должен быть установлен с соблюдением всех правил монтажа. Только так он сможет сохранить свои положительные качества и обеспечить максимальную теплоотдачу при минимальных затратах на электроэнергию.

Оцените статью: Поделитесь с друзьями!

Биметаллические батареи отопления: размеры и виды

Владельцы жилых помещений с центральным отоплением часто испытывают неудобства, связанные с его недостатками: повышенное давление, плохого качества теплоносители, резкие гидроудары, которые способны повредить слабые радиаторы из алюминия или стали. Объединив эти два металла, появилась возможность производить уникальные по техническим и эксплуатационным данным новые обогреватели квартир.

Сегодня во многих квартирах, коттеджах, загородных домах ставят биметаллические батареи отопления. Они стоят недорого, обладают отличными характеристиками, имеют эстетичный внешний вид.

Достоинства биметаллических батарей

Популярность радиаторов этого типа очевидна. Обогреватели из чугуна очень надежны, но внешний вид у них не радует глаз. Монтировать их трудно. Батареи из алюминия выглядят современно и красиво. Однако, в теплоносителе металл плохо переносит союз с кислородом. Поэтому, они слишком быстро трескаются и начинают подтекать. Стальные обогреватели эксплуатируются дольше, но выглядят не так привлекательно.
В биметаллических образцах совмещаются достоинства радиаторов из стали и алюминия. Такие обогревающие изделия идеально гармонируют с любой современной обстановкой в помещении. Их секции изготовлены из алюминия, а трубы, по которым поступает теплоноситель, выполнены из стали.

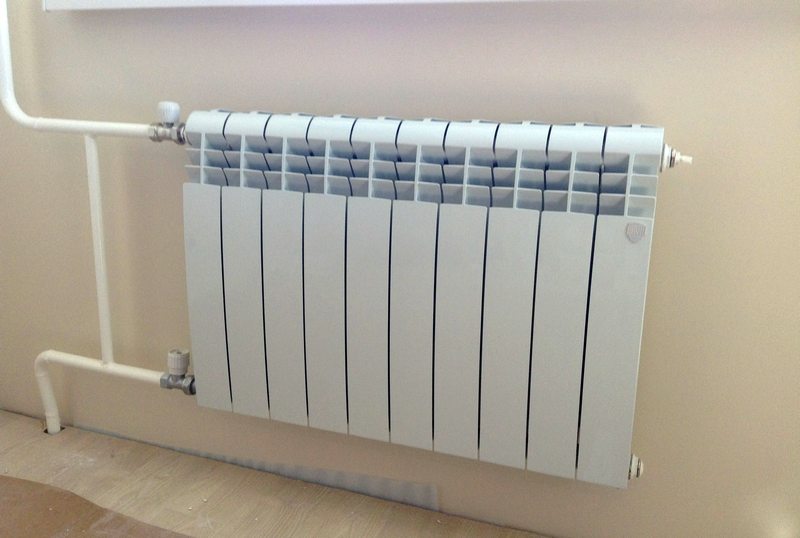

биметаллические батареи отопления

Особенности устройств

Если в корпусе из алюминия разместить стальной теплообменник змеевидной конфигурации и все устройство наглухо закрепить сваркой, сразу решаются следующие проблемы.

  1. Противодействие завышенному давлению. Водный напор, подаваемый в теплосеть, составляет примерно 10 атм., а вызываемые им гидроудары приближены к 12-15 атм. Этого не выдерживала ни одна батарея, за исключением чугунной. Радиаторы для отопления биметаллические, представленные на современном рынке, благодаря их конструкции легко могут пережить давление до 20-40 атм., некоторые изделия типа панельных – до ста атмосфер. Такая заявка делает их уверенными претендентами на место батарей из чугуна.
  2. Теплоносители центральной сети отопления были низкого качества, что приводило к быстрому выводу из строя отопительной установки, особенно, если она была изготовлена из алюминия. В новых типах обогревателей теплообменник выполнен из стали, безразличной к содержанию кислорода в воде. Кожух изготавливается из алюминия. Таким образом созданный биметаллический обогреватель получает долговечность в эксплуатации. Независимо от размеров радиаторов гарантийный период их использования составляет двадцать лет.
  3. Стальные змеевики узкие, что делает устройство экономичным: чем меньше теплоносителя движется по теплосети, тем быстрее прогревается вся система.
  4. От размеров радиаторов для отопления зависит, насколько теплым будет помещение. Чем крупнее биметаллический обогреватель, тем больше от него будет исходить тепло.

Пользователи рассматриваемых обогревателей, испытавшие их качества в своих жилищах, говорят об единственном их недостатке – высокая цена. Но качество, эстетичность внешнего вида, экономичность и безопасность с лихвой компенсируют финансовые затраты. За такие удобства не жалко никаких денег.

Биметаллические радиаторы отопления

Виды алюминиево-стальных батарей

Производители биметаллических обогревающих устройств стремятся их производство сделать более дешевым, не меняя при этом конструкции в целом. Сегодня на рынке встречаются несколько разновидностей батарей данного вида.

  1. Радиаторы классического вида построены в виде алюминиевого чехла, внутри которого расположен стальной теплообменник. Нагрузку от контакта с водой на себя берет сталь. Алюминий, обладающий высокой степенью теплоотдачи, нагревается от нее и передает теплоту в помещение. Имеются упрощенные образцы. Независимо от габаритов радиатора они оборудованы вертикальными артериями из стали, а горизонтальные каналы остаются выполненными из алюминия, что значительно уменьшило их стоимость, но повысило уровень теплоотдачи. Одновременно с этим обогреватель стал уязвимым к качественным характеристикам теплоносителя и силы напора в теплосети.
  2. Второй вид – типовое дорогое классическое исполнение радиаторов, которые выдерживают самое неустойчивое давление в отопительных сетях.

Если в помещении предусмотрена автономная схема обогрева, нет никакого смысла приобретать подобные дорогостоящие изделия. Здесь можно рассчитать мощность обогревателя и определить его оптимальные параметры, которые могут обеспечить помещение теплом. Десять секций – стандартный вид радиатора.

Типы радиаторов

В советские времена все батареи были одинаковыми по внешнему виду, представляющего собой меха от гармошки. Современные радиаторы, в том числе и биметаллические, производятся разными по типу.
Монолитные образцы образуют секцию, собранную целиком из стальных трубок, не подлежащих разборке. Размеры такого устройства обогревателя невозможно изменить: уменьшить или нарастить число патрубков. Если тепловая мощность батареи для конкретного помещения рассчитана верно, то более надежного обогревающего устройства не найти. Такие батареи выдержат прессинг до ста атмосфер. Они являются на рынке самыми дорогостоящими биметаллическими обогревателями.

Разборные (секционные) модели дают возможность определить параметры секции радиатора, необходимых для отдельно взятой комнаты. Чтобы обеспечить в квартире настоящее тепло, перед покупкой устройства нужно сначала определить какой должна бать его мощность, учитывая при этом любые теплопотери. Емкость обогревателя напрямую зависит от его размера. Чем меньше емкость, тем экономичнее функционирует обогревающее устройство.

Биметаллические радиаторы отопления

Батареи стандартных размеров

Габариты биметаллических батарей не отличаются от других типов обогревателей. Их размеры определяются расстоянием между осями низко- и высокорасположенного горизонтальных теплообменников. Данные параметры еще не указывают на размер конструкции в целом. Для определения истиной высоты изделия нужно к межосевому промежуточному показателю (он указан на товаре) добавить 80 мм. Полученное число поможет найти подходящее место в комнате, где можно будет поставить батарею. Существует три стандартные величины межосевого отрезка: 200; 300; 500 мм. Это еще не является единственным значением для определения габаритов устройства.
За эталон длины стандартного сегмента конструкции принимается 80 мм, глубина может колебаться в диапазоне 75-100 мм, высота – от 550 мм до 580 мм.
Помимо стандартных образцов есть и дизайнерские решения биметаллических обогревающих устройств.

Размеры радиаторов

Высокие изделия

Когда интерьер помещения с претензиями к окружающей обстановке, радиаторы должны с ним гармонировать. Например, если квартира оборудована широкоформатными окнами, биметаллические обогреватели можно брать высотой 880 мм и больше, длинной – 80 мм, глубиной – 95 мм. В основном, к ним относятся литые радиаторы. Их можно монтировать на стенах. Такие изделия не только обогреют, но еще и украсят помещение. Их изготавливают в палитре разнообразных оттенков. Можно также сделать индивидуальный заказ изготовителю на модель определенного колера или с рисунком.

Невысокие радиаторы

Это еще один вариант дизайнерского создания биметаллических устройств отопления. Там, где по высоте не вписываются стандартные образцы, можно воспользоваться подобными изделиями меньшей высоты. Здесь межосевые участки биметаллических батарей сведены к минимуму и составляют 200 мм. Причем, они по своим характеристикам не отличаются от стандартных образцов. Они также надежны, прочны, способны устоять перед высоким уровнем давления, имеют ту же степень теплоотдачи. Это происходит потому, что конструкция биметаллических батарей остается неизменной, несмотря на ее малые размеры.

Некоторые производителя лукавят. Говорят, что стоимость на их товар ниже, потому что изделие меньшего размера. На самом деле, каких габаритов радиатор, не имеет никакого значения. Они имеют другое построение: отсутствие горизонтального теплообменника, вертикальный сердечник выполнен из стали. Подделку можно определить по техпаспорту, в котором прописано не привычное давление 20-40 атм., а 12-15 атм., что данным устройствам вовсе несвойственно.

Приобретать подобную модель в квартиру с центральным отоплением не рекомендуется. В автономной схеме обогрева они придутся к месту.

Размеры биметаллических радиаторов отопления: высота, глубина, межцентровое расстояние

Владельцы квартир в домах с централизованным типом обогрева долго ждали, когда производители создадут батареи, способные выдерживать все его недостатки: высокое давление, теплоноситель низкого качества и мощные гидроудары, способные уничтожить слабые алюминиевые или стальные радиаторы.

Объединение этих двух металлов позволило произвести совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда вовнутрь алюминиевого корпуса поместили стальной змеевик, закрепив всю конструкцию наглухо сваркой, было решено сразу несколько проблем:

  • Противостояние высокому давлению. Напор, с которым вода подается в теплосеть в среднем равна 10, а гидроудары, которые он вызывает – 12-15 атмосферам, что не мог до сих выдержать ни один из видов радиаторов, кроме чугунных. Представленные на рынке размеры биметаллических радиаторов отопления благодаря их устройству легко переносят давление от 20 до 40 атмосфер, а некоторые панельные модели – до 100 атмосфер. Это делает их единственными надежными претендентами на то, чтобы занять место старых чугунных батарей.
  • Плохое качество теплоносителя в централизованной системе отопления достаточно быстро выводило из строя отопительное оборудование, особенно сделанное из алюминия. То, что в новых видах обогревателей сердечник сделан из стали, которой кислотный уровень воды безразличен, а наружный кожух из алюминия с ней не соприкасается, увеличивает долговечность биметаллических радиаторов. Средний гарантийный срок, не зависимо от того, низкие или высокие биметаллические радиаторы, составляет 20 лет.
  • Достаточно узкие стальные коллекторы делают конструкцию экономичной, так как чем меньше носителя в системе, тем быстрее она прогревается.
  • Габариты биметаллических радиаторов отопления напрямую влияют на их тепловую мощность. Чем выше и шире секция устройства, тем большей теплоотдачей она обладает.

Потребители, уже испытавшие биметаллические конструкции у себя в квартирах, говорят, что единственный их недостаток – это высокая стоимость. Но, как правило, качество, безопасность, красота и экономичность – это как раз те свойства, за которые не жалко заплатить любые деньги.

Типы алюминиево-стальных радиаторов

Производители, идя на поводу у потребителей, стараются удешевить производство биметаллических конструкций, не меняя их устройства в целом. Теперь на рынке можно встретить несколько типов батарей этого вида:

  • Устройство «классического» радиатора таково, что основой, по которой течет теплоноситель, является стальной коллектор, «упакованный» в алюминиевый кожух. Это сделано для того, чтобы всю нагрузку по соприкосновению с водой взяла на себя сталь, а алюминий, имеющий самый высокий уровень теплоотдачи, нагреваясь от нее, передавал тепло комнате. Появившиеся упрощенные модели, не зависимо от того, каков размер секции биметаллического радиатора, оснащены стальными вертикальными каналами, тогда как горизонтальные коллекторы остаются алюминиевыми. Это действительно значительно сократило их стоимость и увеличило степень теплоотдачи, но так же сделало уязвимыми перед качеством теплоносителя и уровнем напора в сети.
  • Второй тип – это типичная дорогая «классика», которую можно устанавливать в отопительных системах с самым нестабильным давлением.

Если установка радиаторов предполагается в помещении с автономной системой обогрева, то нет смысла вкладывать большие деньги в дорогие модели. В этом случае достаточно сделать расчет мощности и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — это стандартный тип, хотя можно выбрать и другой вид устройства).

Виды радиаторов

В отличие от советской эпохи, когда батареи имели одинаково стандартный вид «гармошки», сегодня встречаются разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой цельную секцию, состоящую из стальных патрубков, которые не подлежат разборке. Подобную конструкцию нельзя изменить в размерах, нарастить или уменьшить количество секций. Если необходимая для помещения мощность рассчитана правильно, то лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать натиск до 100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определять, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определить, какой мощностью должен обладать радиатор с учетом всех теплопотерь. От размера устройства зависит его емкость, и чем она меньше, тем экономнее он работает.

Стандартные габариты батарей

Размеры биметаллических радиаторов точно такие же, как и других видов обогревателей. Они определены межосевым расстоянием между нижними и верхними горизонтальными коллекторами. Не стоит считать эти параметры размером всей конструкции. Чтобы вычислить, какова высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Существует три межосевых расстояния – 200, 350 и 500 мм, но это не единственные параметры этих устройств.

  • длина стандартной секции составляет 80 мм;
  • глубина – от 75 до 100 мм;
  • высота – 550-580 мм.

Чтобы высчитать, какую высоту имеют, например, стандартные радиаторы биметаллические 500 мм, нужно к этому показателю прибавить 80, а полученные 580 мм – это и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Кроме стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокие конструкции

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то и обогреватели должны гармонично в него вписываться. Так, если в помещении панорамные окна, то можно установить биметаллические радиаторы, габариты которых по высоте равны 880 мм или более, при длине секций 80 мм и глубине 95 мм.

Как правило, это литые надежные устройства, которые можно закреплять на стенах. Они могут не только обогревать помещение, но и украшать его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае, можно заказать производителю модель необходимого оттенка или с определенным рисунком.

Невысокие батареи

Еще одним дизайнерским решением являются низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, где стандартные модели не вписываются по высоте. Минимальные по межосевому расстоянию биметаллические радиаторы имеют 200 мм, при этом, их  характерной чертой являются те же прочность, надежность, способность противостоять высокому давлению и уровень теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «лукавят», говоря, что цена на их изделия ниже из-за их габаритов. При этом на самом деле, биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значение) обладают другим строением. Стальной горизонтальный сердечник у них отсутствует, и лишь вертикальные коллекторы выполнены из этого металла. Определить подделку можно по техпаспорту, в котором указаны не привычный для «настоящих» биметаллических обогревателей уровень давления в 20-40 атмосфер, а всего 12-15, что этим устройствам несвойственно.

Покупать подобное изделие в квартиру с централизованным типом обогрева не стоит, но в автономной системе они будут к месту.

Соотношение мощности и размера радиаторов

Как показала многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплоотдачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, какая между ними разница.

  • Биметаллические радиаторы 350 мм (межосевое расстояние):
  • Теплоотдача 136 Вт (алюминиевый – 139)
  • Уровень давления (рабочий) 20 Бар (15 Бар у алюминия)
  • Показатель опрессовки 30 Бар (20-25 Бар соответственно).
  • Емкость секции 0.18 л (0.19 л)
  • Вес одной секции 1.36 кг (алюминиевый – 1.2 кг).
  • Биметаллические радиаторы 500 (80 глубина):
  • Теплоотдача от одной секции 204 Вт (180 Вт алюминиевых при аналогичных габаритах).
  • Рабочее давление 30 Бар (20 соответственно).
  • Опрессовочное давление 40-50 Бар (30 Бар).
  • Емкость секции 0.2 л (0.27 л).
  • Вес одного элемента 1.90 кг (1.45 кг).

Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размера радиатора, как и уровень его давления, и вес, и объем.

Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера. К счастью, современные производители производят модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, которую предоставляют либо продавцы, либо производители к каждому изделию и найти соответствующий показатель размера. Устанавливая секционную модель, ее всегда можно нарастить, чтобы увеличить мощность, но если радиатор не помещается под окном, тогда следует выбирать дизайнерские варианты обогревателей.

Размеры биметаллических радиаторов отопления

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Вам может быть интересно:

  • Вишневый цвет в интерьере: спелый, сочный и благородный
  • Стиль гранж в интерьере: простота и уют в оформлении комнат
  • Интерьер дома в стиле бунгало: уютная хижина в современном мире
  • Стиль бохо в интерьере: наполним дом яркими красками
  • Уборка кухни без химии: как добиться чистоты без моющих и чистящих средств
  • Фисташковый цвет в интерьере: настраиваемся на позитив
  • Интерьер в стиле лофт: основные черты и особенности оформления
  • Винтовые лестницы в интерьере: совершенство дизайнерских задумок

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Вам может быть интересно:

  • Вишневый цвет в интерьере: спелый, сочный и благородный
  • Стиль гранж в интерьере: простота и уют в оформлении комнат
  • Интерьер дома в стиле бунгало: уютная хижина в современном мире
  • Стиль бохо в интерьере: наполним дом яркими красками
  • Уборка кухни без химии: как добиться чистоты без моющих и чистящих средств
  • Фисташковый цвет в интерьере: настраиваемся на позитив
  • Интерьер в стиле лофт: основные черты и особенности оформления
  • Винтовые лестницы в интерьере: совершенство дизайнерских задумок

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

  • Биметаллические – батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
  • Полубиметаллические – их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.
  • Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

    Цельные или секционные

    Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

    Но, есть и второй вид радиаторных батарей – цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.



    Обзор технических характеристик

    Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

    Отдача тепла

    Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

    Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

    Рабочее давление

    Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная – около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

    Расстояние между осями

    Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:

    • 200 мм;
    • 300 мм;
    • 350 мм;
    • 500 мм;
    • 800 мм;

    Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.

    Максимальная температура теплоносителя

    Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.

    Эксплуатационный срок и надежность

    Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.

    Простота монтажа

    В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа. Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.

    Обратите внимание! Кран Маевского – очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.

    К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

    Преимущества и недостатки биметаллических радиаторов

    В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:

  • Имеют высокую прочность.
  • Выдерживают высокие показатели давления в системе.
  • Радиаторы отопления способны прослужить долгую службу.
  • Эффективно справляются с теплоотдачей.
  • Устойчивы к повреждениям механического типа.
  • Прекрасно смотрятся и не выпадают из интерьера.
  • Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.
  • Являются одними из лучших среди аналогов.
  • Что касается недостатков, то они тоже есть:

    • основной из них – это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
    • сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
    • последний недостаток – небольшое проходное сечение патрубка.

    Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.

    Заключение

    Биметаллические радиаторы – это прекрасный выбор как для автономного отопления, так и для централизованного. Они обладают прекрасными показателями, долговечны, красивы и надежны. Многие профессионалы рекомендуют выбирать именно эти батареи. Их опыт показывает, что лучше заплатить немного больше, но зато наслаждаться качественным теплом и прекрасной работой изделия. Учитывая эту информацию, можно выбрать подходящее изделие для себя.

    Источник

    Размеры батарей отопления биметалл

    Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

    Содержание

    Виды радиаторов отопления в зависимости от материала изготовления.

    Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

    Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их проста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

    Стальной панельный радиатор

    Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

    Что необходимо знать о размерах батарей отопления?

    Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

    • Стандартная высота.
    • Низкие радиаторы отопления.
    • Высокие радиаторы отопления.

    Длина радиатора зависит от количества секций.

    Размеры чугунных радиаторов отопления

    • Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
    • Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
    • Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

    Чугунные радиаторы отопления способны служить до 50 лет без замены

    Размеры алюминиевых радиаторов отопления

    • Стандартные размеры алюминиевых радиаторов отопления : высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
    • Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
    • Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

    Алюминиевые радиаторы отличаются хорошей теплоотдачей

    Размеры биметаллических радиаторов отопления

    • Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
    • Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
    • Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

    Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

    Размеры стальных радиаторов отопления

    • Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
    • Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
    • Высокие: высота 700- 900 мм, длина та же.

    Стальные радиаторы чаще всего используются при системах индивидуального отопления

    Мощность и размер

    От размера отопительного прибора зависит его мощность. Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт, тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт. 1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Мощность секции биметаллического радиатора 200 Вт 1920 :200=9,6 т.е. 10 секций. Мощность секции стального радиатора 140 Вт 1800:140 =13,7 т.е. примерно 14 секций.

    Выбор габаритов батарей отопления

    Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

    • расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
    • расстояние от пола до радиатора – не менее 60 мм.

    Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

    Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

    Все про водонагреватели накопительные электрические горизонтальные плоские узнаем по ссылке: http://prootoplenie.com/otopitelnoe-oborudovanie/vodonagrevateli/gorizontalnye.html

    Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону. Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

    Смотрите видео о том, как выбрать радиатор отопления:

    Представленное видео поможет вам при выборе радиатора отопления

    Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

    Каких размеров выпускают батареи для отопления?

    Имеют ли они стандартные значения или отличны у каждого производителя?

    Размеры биметаллических радиаторов отопления

    Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

    Высота и глубина зависят от размеров секции, а ширина – от их количества.

    Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

    Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

    Таблица 1. Размеры биметаллических радиаторов
    БрендМодельРасстояние между вертикальными каналами, ммВысота/Ширина/Глубина, мм
    Global (Италия)Style 350350425/80/80
    Style 500500575/80/80
    Tenrad (Германия)Tenrad 350350400/80/77
    Tenrad 500500550/80/77
    Альтермо (Украина)Альтермо ЛРБ500575/82/80
    Альтермо РИО500570/82/80
    Grandini (Китай)Grandini 350350430/80/82
    Grandini 500500580/80/80
    Radena (Италия)Radena Bimetall 350350403/80/85
    Radena (Италия)Radena Bimetall 500500552/80/85

    Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

    Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

    Расчет количества секций радиатора

    Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

    Учитывая данное требование, используется формула для расчета количества секций:

    где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

    Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

    N=15 м 2 *100/140 Вт=10,71.

    Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

    Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

    где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

    Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

    N=36 м 3 *41/140 Вт=10,54.

    Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

    Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

    При выборе размеров следует учитывать требования СНиП по монтажу батарей:

    • расстояние от верхнего края до подоконника должно быть не менее 10 см;
    • расстояние от нижнего края до пола должно быть 8-12 см.

    Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.

    Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

    Термины, используемые при выборе радиатора

    Перед рассмотрением типов и видов радиаторов необходимо разобраться с некоторыми техническими терминами и понятиями чтобы иметь возможность правильно подобрать и рассчитать радиаторы отопления.

    Следует знать следующие термины:

    • Теплоотдача радиатора, измеряется в ваттах (Вт). Данный показатель характеризует количество тепла, переданное отопительным прибором воздуху в помещении за единицу времени.
    • Межосевое расстояние. В документации иногда встречаются также идентичные этому понятия «присоединительные размеры», «межцентровое» или «межниппельное расстояние». Данный параметр показывает расстояние между центрами входных отверстий в радиаторах или их секциях в миллиметрах. В названиях марок секций всегда присутствуют цифры, к примеру РАП 500 или Magica400. 500 и 400 и есть межосевое расстояние для данного типа отопительного прибора.
      Этот показатель является очень важным с технической точки зрения, так как от этого значения зависят расстояния между трубопроводами системы отопления при монтаже. При замене отопительного прибора присоединительные размеры выбирают исходя из реального расстояния между трубами существующей отопительной системы. В противном случае для подключения потребуются дополнительные работы, ведь если радиаторы отопления межосевое расстояние 450 мм купить, чтобы заменить радиаторы отопления 300 мм, необходимо будет подгонять с помощью газосварки присоединительные размеры.
    • Монтажная высота, ширина и глубина секции, измеряемые в миллиметрах. Эти параметры описывают максимальные наружные габаритные размеры секции или отопительного прибора. Следует понимать, что высота радиатора отопления будет всегда больше межосевого расстояния. К примеру, у таких приборов как радиаторы отопления 250 мм высота составит не менее 300 мм.
    • Рабочее давление системы отопления – это давление, поддерживаемое в системе на протяжении периода эксплуатации, обычно измеряется в атмосферах (атм.), реже – в мегапаскалях (МПа). 1 МПа равен 1 атмосфере.
    • Опрессовка – испытание контуров и приборов отопительной системы повышенным давлением. Производится перед началом каждого отопительного сезона для выявления дефектов и неисправностей. Что такое опрессовка — более подробно можно прочитать здесь.

    Размеры стандартных радиаторов

    В зависимости от материала, из которого изготовлены радиаторы, различаются и их габариты. Наиболее часто встречающиеся типоразмеры отопительных приборов считаются как основные, относятся к межосевому расстоянию 500 мм и бывают:

    1. Стандартные размеры чугунных радиаторов отопления по спецификации составляют для одной секции (ширина х глубина х высота) 93 х 140 х 588 мм. В различных модификациях глубина может так же составлять 85, 90 и 110 мм, а ширина – 108 мм. Для экзотических чугунных радиаторов в стиле «ретро» типоразмеры ещё разнообразнее.
      ределить размеры собранного из них прибора отопления несложно – к каждой секции прибавляют 10 мм толщины паронитовой прокладки. Также, в случае монтажа радиатора в нишу или в стеснённых условиях, следует учесть длину в обязательном порядке устанавливаемого промывочного крана. Теплоотдача одной секции составляет порядка 160 Вт. при разнице в температуре воздуха помещения и теплоносителя 70 С, максимально допустимое рабочее давление в системе – 9 атмосфер.
    2. Принятые за стандарт размеры биметаллических радиаторов отопления (ширина х глубина х высота), ввиду широкого ассортимента и значительного количества производителей, таковы: 80-82 х 75-100 х 550-580 мм. Средняя величина теплового потока от секции такого прибора составляет порядка 160-200 Вт, благодаря наличию стального сердечника в конструкции рабочее давление в системе может достигать 25-30 атм., а при опрессовке возможно испытание давлением до 35-50 атмосфер.
    3. Алюминиевые радиаторы отопления горизонтальные даже при одинаковых размерах могут значительно различаться в технических параметрах. Стандартные габариты их секций составляют (Ш х Г х В) 80 х 80-100 х 575-585 мм. Теплоотдача секции такого вида прибора отопления зависит от оребрения и глубины конструкции, находясь в пределах 180-200 ватт при предельном рабочем давлении системы 16 атмосфер. Опрессовывают такие радиаторы под давлением до 24 атм.

    Нестандартные размеры радиаторов

    Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

    Различают следующие виды и габариты радиаторов

    Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

    Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм.
    Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

    Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

    Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

    Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

    Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

    Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

    Расчёт радиаторов отопления

    В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение.

    Требуемое количество секций можно определить несколькими способами:

    1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
    2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
    3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

    Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

    Содержание

    • Виды радиаторов отопления в зависимости от материала изготовления.
    • Что необходимо знать о размерах батарей отопления?
    • Размеры чугунных радиаторов отопления
    • Размеры алюминиевых радиаторов отопления
    • Размеры биметаллических радиаторов отопления
    • Размеры стальных радиаторов отопления
  • Мощность и размер
  • Выбор габаритов батарей отопления
  • Итог
  • Смотрите видео о том, как выбрать радиатор отопления:
  • Виды радиаторов отопления в зависимости от материала изготовления.

    Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

    Чугунные радиаторы отопления старого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

    Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их проста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

    Что необходимо знать о размерах батарей отопления?

    Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении. Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

    • Стандартная высота.
    • Низкие радиаторы отопления.
    • Высокие радиаторы отопления.

    Длина радиатора зависит от количества секций.

    Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

    Каких размеров выпускают батареи для отопления?

    Имеют ли они стандартные значения или отличны у каждого производителя?

    Размеры биметаллических радиаторов отопления

    Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

    Высота и глубина зависят от размеров секции, а ширина – от их количества.

    Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

    Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

    Таблица 1. Размеры биметаллических радиаторов
    БрендМодельРасстояние между вертикальными каналами, ммВысота/Ширина/Глубина, мм
    Global (Италия)Style 350350425/80/80
    Style 500500575/80/80
    Tenrad (Германия)Tenrad 350350400/80/77
    Tenrad 500500550/80/77
    Альтермо (Украина)Альтермо ЛРБ500575/82/80
    Альтермо РИО500570/82/80
    Grandini (Китай)Grandini 350350430/80/82
    Grandini 500500580/80/80
    Radena (Италия)Radena Bimetall 350350403/80/85
    Radena (Италия)Radena Bimetall 500500552/80/85

    Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

    Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

    Расчет количества секций радиатора

    Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

    Учитывая данное требование, используется формула для расчета количества секций:

    где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

    Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

    N=15 м 2 *100/140 Вт=10,71.

    Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

    Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

    где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

    Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

    N=36 м 3 *41/140 Вт=10,54.

    Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

    Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

    При выборе размеров следует учитывать требования СНиП по монтажу батарей:

    • расстояние от верхнего края до подоконника должно быть не менее 10 см;
    • расстояние от нижнего края до пола должно быть 8-12 см.

    Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.

    Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
