Размеры биметаллических радиаторов отопления: высота, глубина, межцентровое расстояние

Владельцы квартир в домах с централизованным типом обогрева долго ждали, когда производители создадут батареи, способные выдерживать все его недостатки: высокое давление, теплоноситель низкого качества и мощные гидроудары, способные уничтожить слабые алюминиевые или стальные радиаторы.

Объединение этих двух металлов позволило произвести совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда вовнутрь алюминиевого корпуса поместили стальной змеевик, закрепив всю конструкцию наглухо сваркой, было решено сразу несколько проблем:

Противостояние высокому давлению. Напор, с которым вода подается в теплосеть в среднем равна 10, а гидроудары, которые он вызывает – 12-15 атмосферам, что не мог до сих выдержать ни один из видов радиаторов, кроме чугунных. Представленные на рынке размеры биметаллических радиаторов отопления благодаря их устройству легко переносят давление от 20 до 40 атмосфер, а некоторые панельные модели – до 100 атмосфер. Это делает их единственными надежными претендентами на то, чтобы занять место старых чугунных батарей.
Плохое качество теплоносителя в централизованной системе отопления достаточно быстро выводило из строя отопительное оборудование, особенно сделанное из алюминия. То, что в новых видах обогревателей сердечник сделан из стали, которой кислотный уровень воды безразличен, а наружный кожух из алюминия с ней не соприкасается, увеличивает долговечность биметаллических радиаторов. Средний гарантийный срок, не зависимо от того, низкие или высокие биметаллические радиаторы, составляет 20 лет.
Достаточно узкие стальные коллекторы делают конструкцию экономичной, так как чем меньше носителя в системе, тем быстрее она прогревается.
Габариты биметаллических радиаторов отопления напрямую влияют на их тепловую мощность. Чем выше и шире секция устройства, тем большей теплоотдачей она обладает.

Потребители, уже испытавшие биметаллические конструкции у себя в квартирах, говорят, что единственный их недостаток – это высокая стоимость. Но, как правило, качество, безопасность, красота и экономичность – это как раз те свойства, за которые не жалко заплатить любые деньги.

Типы алюминиево-стальных радиаторов

Производители, идя на поводу у потребителей, стараются удешевить производство биметаллических конструкций, не меняя их устройства в целом. Теперь на рынке можно встретить несколько типов батарей этого вида:

Устройство «классического» радиатора таково, что основой, по которой течет теплоноситель, является стальной коллектор, «упакованный» в алюминиевый кожух. Это сделано для того, чтобы всю нагрузку по соприкосновению с водой взяла на себя сталь, а алюминий, имеющий самый высокий уровень теплоотдачи, нагреваясь от нее, передавал тепло комнате. Появившиеся упрощенные модели, не зависимо от того, каков размер секции биметаллического радиатора, оснащены стальными вертикальными каналами, тогда как горизонтальные коллекторы остаются алюминиевыми. Это действительно значительно сократило их стоимость и увеличило степень теплоотдачи, но так же сделало уязвимыми перед качеством теплоносителя и уровнем напора в сети.
Второй тип – это типичная дорогая «классика», которую можно устанавливать в отопительных системах с самым нестабильным давлением.

Если установка радиаторов предполагается в помещении с автономной системой обогрева, то нет смысла вкладывать большие деньги в дорогие модели. В этом случае достаточно сделать расчет мощности и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — это стандартный тип, хотя можно выбрать и другой вид устройства).

Виды радиаторов

В отличие от советской эпохи, когда батареи имели одинаково стандартный вид «гармошки», сегодня встречаются разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой цельную секцию, состоящую из стальных патрубков, которые не подлежат разборке. Подобную конструкцию нельзя изменить в размерах, нарастить или уменьшить количество секций. Если необходимая для помещения мощность рассчитана правильно, то лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать натиск до 100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определять, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определить, какой мощностью должен обладать радиатор с учетом всех теплопотерь. От размера устройства зависит его емкость, и чем она меньше, тем экономнее он работает.

Стандартные габариты батарей

Размеры биметаллических радиаторов точно такие же, как и других видов обогревателей. Они определены межосевым расстоянием между нижними и верхними горизонтальными коллекторами. Не стоит считать эти параметры размером всей конструкции. Чтобы вычислить, какова высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Существует три межосевых расстояния – 200, 350 и 500 мм, но это не единственные параметры этих устройств.

длина стандартной секции составляет 80 мм;
глубина – от 75 до 100 мм;
высота – 550-580 мм.

Чтобы высчитать, какую высоту имеют, например, стандартные радиаторы биметаллические 500 мм, нужно к этому показателю прибавить 80, а полученные 580 мм – это и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Кроме стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокие конструкции

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то и обогреватели должны гармонично в него вписываться. Так, если в помещении панорамные окна, то можно установить биметаллические радиаторы, габариты которых по высоте равны 880 мм или более, при длине секций 80 мм и глубине 95 мм.

Как правило, это литые надежные устройства, которые можно закреплять на стенах. Они могут не только обогревать помещение, но и украшать его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае, можно заказать производителю модель необходимого оттенка или с определенным рисунком.

Невысокие батареи

Еще одним дизайнерским решением являются низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, где стандартные модели не вписываются по высоте. Минимальные по межосевому расстоянию биметаллические радиаторы имеют 200 мм, при этом, их характерной чертой являются те же прочность, надежность, способность противостоять высокому давлению и уровень теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «лукавят», говоря, что цена на их изделия ниже из-за их габаритов. При этом на самом деле, биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значение) обладают другим строением. Стальной горизонтальный сердечник у них отсутствует, и лишь вертикальные коллекторы выполнены из этого металла. Определить подделку можно по техпаспорту, в котором указаны не привычный для «настоящих» биметаллических обогревателей уровень давления в 20-40 атмосфер, а всего 12-15, что этим устройствам несвойственно.

Покупать подобное изделие в квартиру с централизованным типом обогрева не стоит, но в автономной системе они будут к месту.

Соотношение мощности и размера радиаторов

Как показала многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплоотдачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, какая между ними разница.

Биметаллические радиаторы 350 мм (межосевое расстояние):
Теплоотдача 136 Вт (алюминиевый – 139)
Уровень давления (рабочий) 20 Бар (15 Бар у алюминия)
Показатель опрессовки 30 Бар (20-25 Бар соответственно).
Емкость секции 0.18 л (0.19 л)
Вес одной секции 1.36 кг (алюминиевый – 1.2 кг).
Биметаллические радиаторы 500 (80 глубина):
Теплоотдача от одной секции 204 Вт (180 Вт алюминиевых при аналогичных габаритах).
Рабочее давление 30 Бар (20 соответственно).
Опрессовочное давление 40-50 Бар (30 Бар).
Емкость секции 0.2 л (0.27 л).
Вес одного элемента 1.90 кг (1.45 кг).

Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размера радиатора, как и уровень его давления, и вес, и объем.

Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера. К счастью, современные производители производят модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, которую предоставляют либо продавцы, либо производители к каждому изделию и найти соответствующий показатель размера. Устанавливая секционную модель, ее всегда можно нарастить, чтобы увеличить мощность, но если радиатор не помещается под окном, тогда следует выбирать дизайнерские варианты обогревателей.

виды, размеры. Биметаллические радиаторы – характеристики, выбор, применение Какие размеры секции у радиаторов отопления

Правильно подобранные размеры алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения изменений в трубах, по которым течет теплоноситель.

Какими должны быть размеры

Чтобы мог отдать максимум тепла, размеры должны быть такими:

Длина должна составлять более 70-75% ширины проема окна.
Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. В помещении появятся холодные и теплые зоны. Окна будут постоянно покрываться паром.

Если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м.

Основные габариты

Под габаритами понимают:

Межосевое расстояние.
Высоту.
Глубину.
Ширину секции.

Межосевое расстояние (его еще называют межниппельным или межцентровым) не стоит путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота является расстоянием между самой низкой и наиболее высокой точкой секции.

Алюминиевые радиаторы отопления имеют такие размеры:

Межцентровое расстояние колеблется от 150 до 2 000 мм . Очень высокие батареи –это редкость. Наибольшую популярность имеют радиаторы с межниппельным расстоянием 500 мм потому, что действующая система труб отопительной сети создавалась под чугунные батареи, которые имеют такое же межцентровое расстояние.

Этот показатель является очень важным, и поэтому производители указывают его в названии батареи (РАП-500, Rococo 790, Magica 400 и т. д.).
Высота находится в пределах 245-2000 мм . По этому критерию батареи можно разделить на низкие, средние и высокие.
Глубина секции составляет от 52 до 180 мм .
Ширина секции равняется 40-80 мм .

Читайте также: Расчет количества секций алюминиевых радиаторов отопления

Низкие алюминиевые радиаторы

Такие устройства для отопления помещения имеют высоту от 200 до 450-500 мм. Наиболее низкие представители обладают межосевым расстоянием, равным 150 мм. Наименьшая ширина секции 40 мм. Глубина значительно отличается от вариантов со средней и большой высотой. Иногда она может достигать 0,18 см. Это сделано для компенсации нехватки тепловой мощности из-за низкой высоты.

Немногие производители выпускают радиаторы с межцентровым расстоянием 150-250 мм. Основными из них являются Sira, Global, «Рифара». Самые маленькие изделия первой имеют высоту 245 мм. Межниппельным расстоянием является 200 мм. Глубина зависит от модели. Alux имеет глубину, равную 8 см, а Rovall – 10 см. Самый маленькие конвекторы других двух производителей имеют практически такие же размеры.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.

Стандартные или средние батареи

Их особенности таковы:

Высота – 0,57-0,585 см.
Наиболее частая ширина – 80 мм.
Глубина 52-100 мм. Стандартными размерами в этом плане считаются 80-100 мм.
Межцентровое расстояние равняется 500 мм.

Средние по высоте алюминиевые батареи – стандартизированные среди всех типов батарей. Для сравнения колебания высоты и глубины чугунных отопительных устройств значительно больше. Только глубина варьируется

в пределах 90-140 мм .

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

Биметаллические — батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
Полубиметаллические — их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется — централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Цельные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

Но, есть и второй вид радиаторных батарей — цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

Отдача тепла

Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

Рабочее давление

Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная — около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:

200 мм;
300 мм;
350 мм;
500 мм;
800 мм;

Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.

Максимальная температура теплоносителя

Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.

Эксплуатационный срок и надежность

Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.

Простота монтажа

В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа. Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.

Обратите внимание! Кран Маевского — очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.

К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:

Имеют высокую прочность.
Выдерживают высокие показатели давления в системе.
Радиаторы отопления способны прослужить долгую службу.
Эффективно справляются с теплоотдачей.
Устойчивы к повреждениям механического типа.
Прекрасно смотрятся и не выпадают из интерьера.
Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.
Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

основной из них — это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
последний недостаток — небольшое проходное сечение патрубка.

Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.

При выборе радиатора для дома люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

Так же необходимо знать технические характеристики , такие как тепловая мощность, объем воды в секции и вес, тогда как размер радиатора не менее важен.

От него зависит то, будет ли помещение хорошо отапливаться , и насколько эффективным будет его служба.

Размер радиатора зависит от трех характеристик:

расстояние между осями;
ширина секции;
глубина секции.

В зависимости от производителя эти характеристики могут варьировать . Расстояние между осями может достигать 800 миллиметров, однако чаще всего оно составляет 350 или 500 миллиметров.

Ограничений по длине обогревателя практически нет, и мощность батареи во многом зависит именно от этого показателя. Для увеличения мощности , если это действительно необходимо, всегда можно приобрести дополнительные отопительные секции.

Производители предлагают алюминиевые радиаторы разных размеров , например, модели компании Global имеют межосевое расстояние от 350 до 800 мм, длину одной секции в 80 мм, и глубину от 80 до 180 мм.

Алюминиевый радиатор SV – 500/12 компании Oasis, одной из самых раскрученных китайских компаний на российском рынке, имеет следующие габариты: 580 х 80 х 80. Эта модель с 12 секциями способна отопить помещение площадью до 24 м 2 .

Модели алюминиевых радиаторов российской компании Apriori имеют одинаковое межосевое расстояние — 500 мм, ширина и глубина разнятся 70-80 мм и 70-96 мм соответственно.

Радиаторы Elsotherm напротив имеют одинаковую для всех алюминиевых моделей ширину в 80 мм. Их межосевое расстояние составляет 200, 350 и 500 мм, что видно исходя из названия (например, Elsotherm 200 — алюминиевый радиатор с 200 миллиметровым расстоянием между осями).

Итальянские алюминиевые батареи имеют одинаковую глубину (80 мм) и ширину (97 мм). Отличаются они именно расстоянием между осями, которые определяют высоту батареи. Эта компания производит 2 типа радиаторов высотой 425 мм и 565 мм.

Внимание! Расстояние между осями определяет высоту обогревателя, а также и вес. Важно помнить, что чем тяжелее секции радиатора, тем труднее их монтировать.

Расчет количества секций радиатора

Количество секций , которое необходимо для того или иного помещения, зависит от его площади и размера секций радиатора. Если их будет недостаточно — батарея не прогреет помещение во время зимних морозов.

Подсчет по площади комнаты подходит для комнат с низким потолком до 2,6 м. Для того, чтобы рассчитать количество необходимой мощности на все помещение нужно:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Результат деления округляется в сторону увеличения , округлять в меньшую сторону можно только для таких помещений как кухня.

Расчет числа секций для помещений с высоким потолком производится по его объему. По рекомендации СНИП для обогрева 1 м 3 жилого помещения необходим 41 Вт (34 Вт на м 2 для квартир с современным стеклопакетом и наружным утеплением) тепловой мощности:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Округление производится по тому же принципу, что описан выше — в меньшую сторону для кухни и в большую для остальных комнат. Примеры расчета количества секций радиаторов вы найдете в статье » «.

Первым делом при выборе радиатора стоит измерить расстояние от пола до подоконника, если батарея будет располагаться под окном. Это нужно для того, чтобы вычислить оптимальную высоту батареи. По нормативным документам расстояние от пола до радиатора должно быть не меньше 10-15 см, и от его верха до подоконника столько же. Это важно для того, чтобы нагретый воздух беспрепятственно поступал в помещение.

Итак, выбирая алюминиевый радиатор отопления обязательно нужно обращать внимание на размер секций, так как от этого зависит то, сможет ли радиатор нагревать воздух в помещении даже в морозы.

Даже если изначально расчеты были произведены неправильно, исправить ситуацию можно . К счастью, всегда есть возможность добавить одну или несколько секций с помощью ключа для радиатора. Их можно приобрести, но если невозможно найти подходящий — его можно сделать самостоятельно.

В любом случае, намного проще изначально правильно рассчитать число секций, и в этом случае Вам не придется что-либо исправлять или переделывать.

Расчет алюминиевых радиаторов по площади смотрите на видео ниже:

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
3. Ключ для крана
4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
5. Радиаторные заглушки (глухие пробки).
6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

Предельное рабочее давление – 20 бар.
Давление при испытании прибора – 37,5 бар.
Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 – расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Общеизвестно, что размеры алюминиевых радиаторов отопления влияют на их характеристики. Рассмотрим это более подробно, чтобы оптимально подобрать радиаторы для своего помещения.

Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами : монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции , а ширина – от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций :

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м 2 *100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону : необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

расстояние от верхнего края до подоконника должно быть не менее 10 см;
расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок .

Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Размеры биметаллических радиаторов отопления и расчет количества секций.

Биметаллические радиаторы — характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы обладают рядом существенных недостатков, которые не позволяют полноценно использовать их в городских квартирах. Сейчас мы поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к коммунальным сетям отопления.

Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

Прочность . Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
Экономичность . Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
Долговечность . Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно приборы отопления устанавливаются под окном, для того чтобы создать тепловую завесу холодному воздуху, проходящему через остекление. Радиатор должен поместиться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются приборы с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в наименовании модели.

Размеры секции радиатора

Однако следует иметь в виду, что межосевое расстояние – это не полная высота корпуса, а только лишь длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив к межосевому расстоянию 80 мм.

Так, например, радиатор с маркировкой 350 займет примерно 430 мм, а 500-я модель – примерно 580 мм.

Необходимо иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится одинаково.

Технические требования к отоплению домов в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равной примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называется немного по-другому – теплоотдача секции. Зная мощность, количество секций можно вычислить по формуле:

где N — искомое количество, S — площадь помещения, Q – мощность одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов равна 80 мм, теплоотдача обычной 500-миллиметровой секции – около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2 , то для ее отопления понадобится 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого состоит в том, что по его внутренней поверхности проложены стальные вкладки, защищающие материал корпуса от коррозии.

Стальные вкладки могут устанавливаться в разных частях радиатора:

В простых моделях стальная сердцевина присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хотя и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность у них все же недостаточна;

Емкость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора, емкость секции у него еще меньше, чем у алюминиевого. С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции – это снижение необходимого количества теплоносителя и тепловой инертности, а в результате – комфорт в управлении и экономия энергии. Но не надо забывать, что слишком узкие каналы могут засоряться мусором и шламом, которые неизбежно присутствуют в современных отопительных сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенки, тем лучше характеристики прочности и долговечности радиатора, но тем уже каналы для теплоносителя.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. При этом емкость секции зависит от межосевого расстояния:

Для батареи с расстоянием 200 мм – 0,1-0,16 л;
Для 350-мм батарей — 0,15-0,2 л;
Для 500-мм – 0,2-0,3 л.

Как мы видим, объем теплоносителя у таких радиаторов действительно небольшой. Например, популярный 10-секционный нагреватель RIFAR высотой 350 мм вмещает всего 1,6 л. При этом он способен обогреть площадь до 14 м 2 , а его ширина – 80 см. Правда, весить он будет 14 кг. Это как раз и говорит о том, что радиатор биметаллический – обычно они тяжелее алюминиевых в 1,5-2 раза.

Большинство биметаллических радиаторов продается по одной секции. Это удобно, т. к. можно купить ровно столько секций, сколько нужно, чтобы обеспечить требуемую мощность. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два – левую.

Устанавливать биметаллический радиатор имеет смысл только в городскую квартиру. Если у вас частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с нужной теплоотдачей рекомендуется принимать во внимание следующие характеристики:

Рабочее давление. Оно обычно не превышает 15 атмосфер. Радиатор должен выдерживать такую нагрузку;
Мощность. Необходимо рассчитать количество секций по приведенной выше методике;
Размеры. Ширина радиатора определяется количеством секций, а высота – межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, если же она не помещается – нужно брать 350-ю модификацию;
Толщина стальных вкладок. Убедитесь в том, что она не слишком маленькая. Косвенным показателем толщины вкладок является вес прибора;
Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминиевых.

Если вы все сделаете правильно и выберете подходящий радиатор, тепло в вашем доме не будет в дефиците даже в сильные морозы.

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Устройство, характеристики, преимущества и особенности выбора биметаллического радиатора.

Все о биметаллических радиаторах

Среди разных видов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов – алюминия и стали – позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих приборов и познакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную структуру – их внутренняя часть, контактирующая с теплоносителем, изготовлена из стали; внешняя часть, отвечающая за качество теплоотдачи, выполнена из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нейтрализуя их недостатки.

От алюминия биметаллические радиаторы отопления получили:

высокую теплоинертность;
отличную теплоотдачу;
быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

устойчивостью к перепадам давления и гидроударам;
стойкостью к электрохимическим воздействиям;
нетребовательностью к качеству теплоносителя;
долговечностью.

В отличие от алюминиевых радиаторов, биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:

высокий порог предельного давления – 30–40 атмосфер;
большая мощность при небольших габаритах;
экономичность, обусловленная небольшим сечением каналов;
удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.
продолжительный срок службы – до 25 лет;
современный и привлекательный внешний вид.

Всеми этими преимуществами обладают биметаллические радиаторы бренда STOUT. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды опрессовывается повышенным давлением – первый раз до покраски, второй раз – после. Это гарантирует 100%-ную надежность каждого прибора.

Доступное количество секций – от 4 до 14, эффективная работа с теплоносителем до 135 °С, выдерживают давление до 100 атмосфер. Продуманная логистическая система, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страховка напрямую от производителя делают бренд STOUT лучшим выбором.

Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять, какой радиатор перед вами, можно в первую очередь по весу. Биметаллический прибор со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Приборы из биметалла имеют большое количество достоинств. Какие же из их особенностей можно отнести к недостаткам?

Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие виды батарей. Они обладают прекрасной стойкостью к коррозии, имеют превосходную теплоотдачу и продолжительный срок эксплуатации, но высокая стоимость не позволила им получить широкое распространение.

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния.

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла могут полноценно обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

сколько квадратных метров занимает площадь помещения;
мощность одной секции прибора.

Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения, значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.

Узнаем, сколько секций прибора понадобится для комнаты площадью 25 кв. м. при использовании биметаллического прибора, мощность одной секции которого равна 170 Вт.

25 х 100 = 2500 Вт – требуемая мощность.
2500: 170 =14,7 – округляем до 15 – получаем необходимое количество секций.

Учитывая тот факт, то параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% запаса. Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высокими потолками. Для регионов с суровым климатом требуемое количество секций будет больше в 1,5–2 раза.

Важно! Поскольку батареи, имеющие количество секций, превышающее 10, прогреваются недостаточно эффективно, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
Номинальная мощность секции – нужна для расчета их количества.
Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование стальных и металлопластиковых труб на цанговых соединениях, однако в этом случае нужно быть готовым к протечкам и засорам. В силу своей надежности оптимальным способом соединения при подключении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет прибору создавать тепловую завесу, создающую препятствие для проникновения холодных потоков воздуха сквозь окно.

Какие могут быть варианты подключения биметаллического радиатора?

Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.

Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.

Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Перед подключением на каждую биметаллическую батарею должен быть установлен клапан для спуска воздуха или кран Маевского, а также переходники для соединения с трубами.

Порядок подключения радиатора:

После демонтажа старого оборудования с помощью строительного уровня производится разметка под установку нового прибора, высверливаются отверстия для кронштейнов.
Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
Батарея соединяется с подводящими коммуникациями, в месте соединения размещается кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из отопительной системы, до подключения перед каждой батареей нужно обязательно установить фильтр грубой очистки.

Биметаллические радиаторы

Биметаллические радиаторы: устройство, правила выбора и подключения. Положительные и отрицательные характеристики. Расчет количества секций батарей.

Для того чтобы расчет отопительной системы был произведен как можно более точно, потребуется опираться на общую площадь дома. Правильный расчет системы отопления предполагает выбор нужного размера отопительных приборов, мощности устройств, количества, и так далее. После этого можно уже будет подсчитать, насколько эффективной будет отопительная система. Для того чтобы обогрев был более эффективным, потребуется накрыть ту поверхность радиаторов, которая отдает тепло. Это можно сделать посредством решетки или кожуха. Обычно радиаторы отопления монтируют возле окна в специально отведенный для них проем. Поэтому радиатор должен обладать таким размером, чтобы по высоте не доходить до подоконника, а по ширине не превысить ширину окна.

Расчет количества отопительных радиаторов

При расчете необходимо обратить внимание на следующие факторы:

Площадь помещения, которое требуется обогреть. Чтобы такой расчет был более точным, необходимо выявить объем помещения в кубометрах.
Площадь той поверхности радиаторов, которая отдает тепло в помещение.
Температурный режим, которые имеет радиатор отопления 200 мм.

Если определить точный расчет – это не так принципиально, то можно воспользоваться более старым методом. Изначально определяем площадь дома или квартиры. Если радиаторы отопления 200 мм принадлежат к такому типу, как секционные, то размеры секции одной будут достаточны для обогрева 2 кв. метров площади. Считаем количество и добавляем к тому результату, который получили около 10%. Эта цифра составляет компенсацию того тепла, которое выйдет через окна или двери.

Выбор размера радиаторов отопления

Размеры такого отопительного элемента устанавливаются исходя из той тепловой мощности, которую они выделяют. Если радиаторы отопления монтируются в проем под окном, то потребуется высчитать такие размеры, как:

Расстояние от подоконника до верхней части радиатора должно быть не больше, чем 100 см.
Расстояние от пола до нижнего ребра отопительного радиатора должно составлять минимум 60 см.
Ширину радиаторов необходимо выбирать такую, чтобы она перекрывала ширину окна примерно на 60-70%.

Существует несколько правил:

Если под окном установить более узкие маленькие батареи отопления, то они могут не создать тепловую завесу. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поступление холодного воздуха, который проникает через блоки радиатора.
Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать определенную модель отопительного элемента с определенным количеством секций.
Если нужной модели нет в продаже, то можно выбрать радиаторы отопления 200мм, которые будеут обладать большей мощностью. Главное не понижать эту цифру.
Если в доме или квартире нет места, куда можно монтировать радиаторы отопления высота 250 мм, или необходимо нагреть довольно большой объем воздуха, то потребуется приобрести высокие радиаторы отопления. Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортивных залах.

Батареи отопления высокие бывают двух типов:

Тип RD – характеризуется нижним подключением;
Тип R – характеризуется боковым подключением.

Радиаторы, у которых большая высота радиатора отопления, характеризуются высокой конвекцией и высокой тепловой отдачей. Такой тип радиаторов может достигать в высоту 760, 940 и 1120 мм, а в ширину могут иметь от 400 до 1400 мм. В глубину все высокие радиаторы имеют стандартные размеры батарей отопления – 90 мм.

Низкие батареи – это радиаторы отопления 300 мм-450 мм. Как правило, низкие модели ставят под подоконниками, когда окно занимает почти все пространство стены. Такие низкие радиаторы отопления, конечно, будут уступать в эффективности моделям больше, поэтому, если вы используете такие радиаторы, придется увеличить их количество. Стоит отметить, что низкие батареи отопления более равномерно греют помещения. Ведь в таком случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, а вследствие этого теплый воздух будет распределяться по комнате, не оставляя холодных мест.

Но все же стоит отметить, что радиаторы отопления высокие и узкие являются более распространенными. Такие радиаторы отопления высота 2000 мм можно установить везде, где это позволят габариты помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, будут распределять тепло не таким эффективным образом.

Именно поэтому, если вы разместите радиаторы отопления 350 высокого типа непродуманно, то сложится такая ситуация, когда возле батареи будет невероятно жарко, а в других местах комнаты – холодно.

Оптимальные схемы монтажа отопительных компонентов

Если необходимо снизить затраты на такие операции, как монтаж радиаторы отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на системе разводки однотрубного типа. Такая система, правда, предполагает наличие байпасной линии в обязательном порядке.

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет блокироваться давлением воды.

Запорный клапан позволит создать барьер на пути теплоносителя, а также увеличит теплоотдачу.

Такой клапан также потребуется во время различных демонтажных работ. В случае однотрубной системы разводки такой клапан лучше всего подключить диагонально. В таком случае теплоноситель будет поступать в левом верхнем углу, а отводиться в нижнем правом.

Можно использовать и обратный вариант. Самый важный нюанс, который необходимо соблюдать, – это не подключать радиаторы отопления высота 150 мм с одной и той же стороны. В таком случае можно потерять до 10% отдачи тепла. Если устанавливаются небольшие или мини радиаторы отопления, то лучше всего осуществлять нижнее подключение.

Биметаллические радиаторы отопления размеры — Всё об отоплении

Размеры радиаторов отопления биметаллических. Радиаторы отопления: высота и длина

Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки. В этом случае высота рассчитывается, конечно же, с их учетом.

Какими бывают размеры стальных радиаторов отопления

Конструктивно такие батареи отличаются и от чугунных, и от биметаллических. Представляют собой стальные радиаторы единую панель прямоугольной формы. Внутри нее имеются каналы, предназначенные для теплоносителя. В продаже существуют также стальные радиаторы трубчатые. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или цельными.

Стальные радиаторы отопления размеры по высоте и ширине могут иметь самые разные. При выборе таких радиаторов в первую очередь обращают внимание на толщину. Чем больше этот показатель, тем мощнее батарея. Зависит толщина стальных радиаторов от количества панелей и рядов оребрения. Последний показатель может колебаться от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.

Ширина трубчатых радиаторов отопления зависит от количества использованных в них секций. Модели этого типа из-за особого дизайна устанавливаются обычно только в офисах или административных помещениях.

Алюминиевые модели

Существуют алюминиевые радиаторы отопления, размеры по высоте и длине имеющие значительные или небольшие. Но наиболее распространенным вариантом являются такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех имеющихся на рынке алюминиевых моделей имеют именно такую высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители начали выпускать и очень интересные плинтусные модели алюминиевых батарей. Визуально размеры радиаторов отопления этой разновидности очень небольшие. Все дело в их незначительной высоте. Однако длина у таких моделей может быть довольно-таки большой. При желании на рынке сегодня можно найти и очень интересные вертикальные алюминиевые радиаторы. У таких моделей высота может достигать 2-2,5 м, а ширина — быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может быть равна 8 или 10 см. Ширина секции алюминиевой батареи в большинстве случаев 8 см.

Особенности монтажа радиаторов

Размеры биметаллических радиаторов отопления, как и чугунных или алюминиевых, таким образом, следует подбирать как можно тщательнее. Какие бы габариты, однако, ни имела батарея, устанавливать ее, конечно же, нужно правильно. К стене радиаторы отопления обычно крепятся на кронштейны. Перед их установкой в обязательном порядке делается разметка. Монтируют радиаторы или строго горизонтально, или с небольшим уклоном по направлению тока теплоносителя. В последнем случае из секций проще удалять воздушные пробки. Подключаться к магистралям батареи могут тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль. Это позволяет ремонтировать батарею без необходимости отключения всей системы отопления в целом. Также на каждый радиатор в обязательном порядке устанавливается и кран Маевского (или какой-нибудь его современный аналог).

Как оставаться в форме во время отпуска: 14 советов от диетологов Многие из нас с усердием готовятся к пляжному сезону. Но, к сожалению, наслаждаясь заслуженным отпуском, так легко растерять физическую форму. Однако.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отоплениястарого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

Стандартная высота.
Низкие радиаторы отопления.
Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность.Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт. тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт.1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт1920:180=10,6 т.е. 11 секций.Мощность секции биметаллического радиатора 200 Вт1920 :200=9,6 т.е. 10 секций.Мощность секции стального радиатора 140 Вт1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Все о биметаллических радиаторах

Устройство и свойства биметаллического радиатора

От алюминия биметаллические радиаторы отопления получили:

высокую теплоинертность;
отличную теплоотдачу;
быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

устойчивостью к перепадам давления и гидроударам;
стойкостью к электрохимическим воздействиям;
нетребовательностью к качеству теплоносителя;
долговечностью.

В отличие от алюминиевых радиаторов. биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:

высокий порог предельного давления – 30–40 атмосфер;
большая мощность при небольших габаритах;
экономичность, обусловленная небольшим сечением каналов;
удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.
продолжительный срок службы – до 25 лет;
современный и привлекательный внешний вид.

Возможные проблемы при эксплуатации

Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.

Размеры батарей

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Расчет количества секций биметаллических батарей

сколько квадратных метров занимает площадь помещения;
мощность одной секции прибора.

Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения. значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.

25 х 100 = 2500 Вт – требуемая мощность.
2500. 170 =14,7 – округляем до 15 – получаем необходимое количество секций.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
Номинальная мощность секции – нужна для расчета их количества.
Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

Установка радиаторов

Какие могут быть варианты подключения биметаллического радиатора?

Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.

Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.

Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Порядок подключения радиатора:

После демонтажа старого оборудования с помощью строительного уровня производится разметка под установку нового прибора, высверливаются отверстия для кронштейнов.
Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
Батарея соединяется с подводящими коммуникациями, в месте соединения размещается кран или термостат.

Источники: http://fb.ru/article/266014/razmeryi-radiatorov-otopleniya-bimetallicheskih-radiatoryi-otopleniya-vyisota-i-dlina, http://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html, http://mr-build.ru/otoplenie/radiatory-bimetallicheskie.html

Габаритные размеры радиаторов отопления. Как выбрать размер радиаторов отопления? Низкие алюминиевые радиаторы

При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны. Разброс этих параметров среди товаров современного рынка мы исследуем.

На фото — всего три типоразмера отопительных приборов.Однако в магазинах можно увидеть гораздо более широкий выбор.

Стандартная высота

Начнем с самых распространенных аккумуляторов с межосевым расстоянием около 500 миллиметров. Это был их каждый из нас, кто наверняка видел в квартире, где прошло его детство.

Чугун

Наиболее типичным представителем является чугунный радиатор МС-140-500-0.9. Посмотрите его спецификацию.

Длина секции — 93 миллиметра, глубина — 140, высота — 588.Рассчитать габариты многосекционного радиатора несложно; При длине 7-10 секций к толщине паронитовых подушечек стоит прибавить примерно сантиметр.

ВНИМАНИЕ: При установке радиатора в нишу не забывайте о длине промывочного крана. Любые чугунные радиаторы отопления с боковыми накладками нуждаются в промывке.

Тепловой поток, который обеспечивает одна секция при температуре между теплоносителем и окружающим воздухом в 70С — 160 Вт.
В названии изделия указано максимальное рабочее давление в мегапаскалях — 0,9 МПа, что соответствует 9 атмосфер.

Хорошая продукция с хорошей теплоотдачей. Однако шедеврами их не назовешь.

Алюминий

Здесь при той же межосевой подводке мы наблюдаем значительный разброс параметров, поэтому выделим наиболее типичные.

Типовые размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
Секторальная теплопередача зависит от основания ребер и глубины секции. Обычно он лежит в пределах 180 — 200 Вт на секцию.
Для большинства моделей рабочее давление 16 атмосфер. При этом радиаторы в полтора раза переживают при большом значении — 24 кгс / см2.

Любопытно: объем охлаждающей жидкости в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается за счет большей теплопроводности алюминия и большей площади Ортема.Очевидный результат — высокая скорость воды и практически полное отсутствие хлопот.

Читайте также об особенностях монтажа алюминиевых радиаторов отопления.

Биметаллический

Стальной сердечник влияет на внешний вид и размеры радиатора отопления, но максимальное рабочее давление резко возрастает.

Увы, цена растет с увеличением прочности и цены: биметаллический профиль обойдется покупателю в 400-700 рублей.

Типовые размеры профиля: длина — 80-82 мм, глубина — 75-100, высота — 550-580.
Теплоотдача немного снижается из-за более низкой теплопроводности. В целом биметаллические секции уступают алюминиевым всего на 10-20 ватт на секцию, которые возвратно-поступательно перемещаются за счет большей площади плавников. Усредненные значения теплового потока — 160-200 Вт.
Но рабочее давление из-за стали внутри намного выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор из монолита от российской компании РИФАР и вовсе способен непрерывно работать на 100 кгс / см2, и проходит испытания при 150.

Рекордсмен по прочности поставляется с 25-летней гарантией.

Важно: При установке системы отопления своими руками основная инструкция — использовать трубы, не уступающие радиатору. В остальном использование особо прочных нагревательных приборов лишено всякого смысла: удаляя одно слабое звено из контура, мы заменяем его другими. Биметаллические радиаторы поставляются только со стальной подводкой.

Low

У радиаторов с небольшой серединой сцены есть две приятные особенности:

Их можно разместить под низким подоконником.
Теплоотдача на единицу площади поверхности максимальная. Чем выше радиатор, тем больше теплый воздух контактирует с его верхней частью и тем меньше тепловой поток с поверхности этой части ребра.

Какие варианты мы можем здесь найти?

Читайте также о характеристиках медных радиаторов отопления.

Чугун

Относятся к радиаторам МС Беларуси.

Радиатор МС-140М-300-0.9 имеет длину сечения те же 93 миллиметра при высоте 388 мм и глубине 140.
Тепловой поток с изменением габаритов, очевидно, уменьшился и теперь составляет 106 Вт на секцию.
Давление рабочее не изменилось: те же 9 кгс / см2.

Однако: среди импортной продукции можно встретить радиаторы чугунные с межосевым расстоянием по приборам и 200, и 350 миллиметров.

Дизайнерские изделия и могут иметь произвольные размеры.

Алюминий

Соотношение осей у отечественных и импортных низких радиаторов более чем велико.Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это значит с точки зрения интересующих нас характеристик?

Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота — от 200, глубина многих моделей компенсирует недостаток двух оставшихся размеров и достигает 180 мм.
Тепловая мощность варьируется от забавных 50 до довольно солидных 160 Вт на секцию. Определяющей точкой является площадь ребер сечения.
На рабочее давление изменение габаритов повлияло незначительно: большинство радиаторов рассчитаны, те же, на 16 атмосфер с испытаниями 24 числа.

Биметаллический

Как изменится размер радиаторов отопления, если внутри алюминиевых оребрений разместить стальной сердечник? И нет. Абсолютно все размеры, характерные для алюминиевых конструкций, мы можем увидеть среди биметаллических отопительных приборов.

Тепловая мощность тоже остается в тех же пределах: можно найти невысокие радиаторы с теплоотдачей и 80, и 140 Вт на секцию.

Давление рабочее, понятно, остается большим: все равно материал другой. Типичные те же 25-35 атмосфер.

Есть два любопытных нюанса:

Среди биметаллических можно встретить радиаторы не со сплошным сердечником из стали, а со стальными трубками, вставленными между алюминиевыми коллекторами. При этом производитель обычно осторожно относится к заявленным параметрам, и биметаллический радиатор может видеть заявленные 16 и даже 12 атмосфер.
Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковых подключениях нагреваются от коллекторов только за счет теплопроводности алюминия.Тираж обеспечивается последним разделом: он делается проточным.

Характеристики бытовых стандартных и невысоких радиаторов.

Высокий

Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой энергии высока, но планировка помещения не допускает большой длины стены. Соответственно, на большой высоте эти изделия имеют ограниченную ширину.

Чугун

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных габаритов, то среди импортной продукции есть очень необычные для чугуна стильные изделия.

В качестве примера взгляните на линейку Demrad Retro:

При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех корпусах 203 мм.
Рабочее давление 10 атмосфер, радиаторы испытаны на 13.
Тепловая мощность наиболее габаритных секций достигает 270 Вт.
Размер радиатора отопления может достигать 2400 миллиметров в высоту.
Рабочее давление часто ограничивается 6 атмосферами, но легко найти и более прочные изделия.
За счет большой высоты достигается прочная теплопередача: при температуре 70 ° С она может достигать 433 Вт (OSCAR 2000 от Global) и даже больше.

Алюминий

Часто высокие радиаторы подключают снизу. Цель — спрятать трубы.

Биметаллические

Неотъемлемой частью высоких биметаллических радиаторов являются дизайнерские конструкции, в которых не приходится говорить о типоразмерах и унификации. К тому же зачастую это не секционные, а монолитные изделия.

В качестве образца, однако, возьмем серийного представителя семейства — радиатор SIRA RS-800 Bimetall.

Размеры секции: высота 880 мм, длина 80 и глубина 95 мм.
Тепловая мощность — 280 Вт на секцию.
Рабочее давление внезапно составляет 4 кгс / см2 во время испытаний на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.

Заключение

Будем надеяться, что вы сможете подобрать именно те товары, которые подходят вам по всем параметрам.В видео в конце статьи вы найдете дополнительную информацию по интересующей теме. Теплой зимы!

Читайте также об особенностях замены радиаторов отопления в квартире.

otoplenie-gid.ru.

Размеры биметаллических радиаторов отопления по высоте, глубине и межцентровому расстоянию

Квартиры в домах с централизованным типом отопления давно ждали, когда производители создадут батареи, выдерживающие все его недостатки: высокое давление, некачественный теплоноситель и мощные гидропродукты, способные разрушить непрочные алюминиевые или стальные радиаторы.

Сочетание этих двух металлов позволило получить совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда стальной рулон поместили внутрь алюминиевого корпуса, обеспечив всю конструкцию герметичной сваркой, сразу же решились несколько проблем:

Потребители, которые уже испытали биметаллические конструкции в своих квартирах, говорят, что их Единственный недостаток — высокая стоимость.Но, как правило, качество, безопасность, красота и эффективность — это как раз те свойства, за которые не жалко платить деньги.

Типы алюминиево-стальных радиаторов

Производители, выходящие на потребителей, стараются сократить производство биметаллических конструкций, не меняя устройства в целом. Сейчас на рынке можно встретить несколько типов батарей этого типа:

Если установка радиаторов предполагается в помещении с автономной системой отопления, нет смысла вкладывать большие деньги в дорогие модели.В этом случае достаточно произвести расчет мощности и определить оптимальные габариты биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать другой тип устройства).

Типы радиаторов

В отличие от советских времен, когда батареи имели одинаковый стандартный тип «гармошка», сегодня существуют разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой неразъемную секцию, состоящую из стальных труб, не подлежащих разборке.Такой дизайн нельзя изменять в размерах, увеличивать или уменьшать количество секций. Если необходимая мощность рассчитана правильно, лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы выдерживают до 100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определиться, какой мощности должен иметь радиатор с учетом всех теплопотерь. Его емкость зависит от размеров устройства, и чем она меньше, тем экономичнее работает.

Стандартные размеры батарей

Размеры биметаллических радиаторов точно такие же, как и у других типов обогревателей. Они определяются расстоянием посередине решета между нижним и верхним горизонтальными коллекторами. Не стоит учитывать эти параметры в размере всей конструкции.Чтобы рассчитать, какова высота биметаллического радиатора, следует к межосевому индикатору, указанному на изделии, прибавить 80. Есть три межпространственных расстояния — 200, 350 и 500 мм, но это не единственные параметры из них. устройств.

длина стандартной секции 80 мм;
глубина — от 75 до 100 мм;
высота — 550-580 мм.

Чтобы посчитать, какая высота, например, стандартные биметаллические радиаторы 500 мм, необходимо к этому показателю прибавить 80, а полученные 580 мм — это его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Помимо стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокий дизайн

Если интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны гармонично вписаться в него. Так, если в комнате есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых составляют 880 мм и более, с длиной секций 80 мм и глубиной 95 мм.

Как правило, это литые надежные устройства, которые можно закрепить на стенах.Им можно не только обогреть комнату, но и украсить ее, так как они выпускаются в довольно насыщенной цветовой гамме. В крайнем случае, вы можете заказать у производителя модель необходимого оттенка или с определенным рисунком.

Низкие батареи

Еще одно дизайнерское решение — низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, где стандартные модели не подходят по высоте. Минимальное расстояние в средней ступени биметаллических радиаторов составляет 200 мм, при этом их характерной особенностью является такая же прочность, надежность, способность противостоять высокому давлению и уровень теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «болтают», говоря, что цена на их продукцию ниже из-за их размера. В этом случае собственно биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. Стальной горизонтальный сердечник отсутствует, из этого металла изготавливают только вертикальные коллекторы. Определить подделку можно по вехочупу, у которого уровень давления в 20-40 атмосфер не привычен для «настоящих» биметаллических обогревателей, а всего в 12-15 что эти устройства необычны.

Покупать аналогичный товар в квартире с централизованным типом отопления не стоит, но в автономной системе им будет к месту.

Коэффициент мощности и радиаторы

Как показывает многолетняя практика использования отопительных приборов, ширина биметаллических секций радиатора (как и любых других), его длина и высота отражаются в мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплопередачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, что между ними разница.

Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размера радиатора, а также от уровня его давления, и веса, и объема.

Выбирая, какой тип батарей устанавливать, нужно отталкивать от реальной потребности помещения в количестве тепла, а не от стиля и качества оформления интерьера.Благо современные производители выпускают модели любого уровня — низкие биметаллические радиаторы отопления есть в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть таблицу, которую либо продавцы, либо производители к каждому товару и найти соответствующий показатель размера. Установив секционную модель, ее всегда можно увеличить для увеличения мощности, но если радиатор не умещается под окном, то следует выбирать дизайнерские варианты обогревателей.

Полезное видео

netholodu.com.

Типовые размеры алюминиевых и биметаллических радиаторов

Хорошо известно, что теплопередача отопительных приборов должна соответствовать величине расхода тепла, необходимого для обогрева помещения. Но с теплопередачей тесно связано другое понятие — размер радиаторов отопления. Чем больше площадь поверхности утеплителя, тем выше его тепловая мощность. И мне еще нужно правильно установить, да чтобы не пострадали интерьер комнаты.Необходимо заранее определиться, куда и какого размера можно поставить батарейки, а уж потом подбирать их по мощности. Мы обсудим этот вопрос в этой статье.

Какое межосевое расстояние радиаторов

Бывает, что алюминиевый или биметаллический радиатор отопления не ставится под окном по высоте и длине. Но отопительные приборы должны не просто втыкаться в имеющийся проем, но и выдерживать рекомендуемые расстояния до стены, подоконника и пола.

В противном случае будет мало места для движения конвекционного воздушного потока и эффективность нагрева снизится. Значения этих расстояний указаны на схеме установки изделия:

Чтобы заранее определиться с высотой отопительного прибора и его длиной, необходимо знать необходимую теплоотдачу и размеры оконная ниша (если есть). Кроме того, необходимо понимать, что все алюминиевые и биметаллические радиаторы отопления имеют единый единый размер — срединное расстояние.Это зазор между двумя осями, проходящими по горизонтальным коллекторам батареи. Чем эта концепция отличается от других размеров нагревательного устройства, наглядно показано на рисунке:

Для справки. Эта закономерность действительна для всех типов металлических радиаторов отопления.

Стандартное расстояние обогревателей посередине сцены, выдерживаемое всеми без исключения производителями — 350 и 500 мм. Остальные модели могут изготавливаться с интервалом между осями 200, 600, 700, 800 и 900 мм.Остальные размеры могут быть разными, но в подавляющем большинстве их значения в таких пределах:

длина секции (визуальная — ширина) от 80 до 88 мм;
глубина — от 52 до 100 мм;
Полная (монтажная) высота изделия с межосевым расстоянием 500 мм — от 570 до 590 мм.

Примечание. Значения монтажных высот для изделий с разными интервалами можно увидеть на сайте соответствующего производителя, перечислять их здесь нет смысла.

Как выбрать радиатор отопления

Выбор батареи по величине следующий. Убедившись, что продукция предлагаемого вам производителя подходит по высоте и глубине, необходимо выяснить количество секций для каждой комнаты. Для этого рассчитаем тепловую мощность отопительных приборов по алгоритму:

в помещении с одной внешней стеной и 1 окном уходит 100 Вт тепла на 1 м2 его площади;
если две стены, то на 1 м2 помещения нужно брать 120 Вт;
когда 2 стены и 2 окна, то 130 Вт / м2.

Примечание. Алгоритм даст верный результат для комнат высотой до 2,5-2,7 м. Если потолки выше, то на 1 м3 площади помещения рекомендуется брать 40 Вт тепла.

Чередуя эти числа на площади квадрата, получаем требуемую тепловую мощность, при которой определяем размер батареи, взяв за основу теплопередачу 1 секции. Ниже в качестве примера приведены таблицы, в которых представлены все размеры, межосевые и теплоотдачи алюминиевых и биметаллических радиаторов Global:

Как правило, значения тепловой мощности секций указаны с учетом того, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 ° С (в паспорте пишут: при dt = 70).Это значит, что при +22 ° C в помещении температура воды должна быть около 100 ° C, а в частном доме редко бывает 70 ˚С.

И при такой температуре аккумуляторный отсек будет отдавать на 30% меньше тепла, что следует учитывать.

Совет. Чтобы не ошибиться, необходимо от мощности, указанной в паспорте на изделие, брать 30%, а лучше — 50.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: разделить на это значение найденный ранее расход тепла.Но после этого вы можете столкнуться с ситуацией, когда нагреватель в сборе не входит в нишу суб-ниши или, наоборот, выглядит в нем слишком неподготовленным, как показано на фото:

Как выбрать размер батарей в таких случаях? Если он не умещается под окном, вывод прост: нужно количество секций разделить на 2 части, вместо одного устройства вылезут два. Длина первого составит 75% оконного проема, а второго — все останется. Эту деталь можно поставить возле боковой стены, подведя к ней трубопроводы.При обратной ситуации (как на фото) нужно брать участки с меньшим межосевым расстоянием и большим. Их тепловыделения меньше, а значит, общая длина нагревателя после пересчета увеличится, и в результате он будет отлично смотреться.

Заключение

Получается, что при выборе алюминиевого или биметаллического радиатора отопления необходимо найти определенный баланс между необходимой тепловой мощностью и его размерами. Тогда обогрева будет достаточно, условия установки батареи соблюдены, и интерьер не будет нарушен.

Правильно подобранные габариты алюминиевых радиаторов отопления влияют на эффективность отопления, на необходимость проведения замены труб, по которым течет теплоноситель.

Какие должны быть размеры

Для максимального нагрева размеры должны быть такими:

Длина должна быть более 70-75% ширины оконного проема.
Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ним было 6-12 см.

Если длина составляет менее 70% ширины оконного проема, аккумулятор не сможет создать тепловую завесу, способную блокировать движение холодного воздуха, поступающего через окно. В комнате появятся холодные и теплые зоны. Окна будут постоянно накрываться паром.

Если ширина окна 2 м, то длина батареи должна быть не менее 1,4 м.

Основные размеры

Под размерами понимают:

Внутреннее расстояние.
Высота.
Глубина.
Ширина сечения.

Расстояние до середины сцены (его также называют международным или межцентровым) не следует путать с высотой нагревательной батареи. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота — это расстояние между самой низкой и самой высокой точкой секции.

Алюминиевые радиаторы отопления имеют следующие размеры:

Межцентровое расстояние составляет от 150 до 2000 мм .Очень высокие батареи встречаются редко. Радиаторы с межцентровым расстоянием 500 мм пользуются наибольшей популярностью, поскольку активная система трубопроводов тепловой сети создавалась под чугунными батареями, имеющими такое же межцентровое расстояние. Этот показатель очень важен, поэтому производители указывают его в названии аккумулятора (RAP-500, ROCOCO 790, MAGICA 400 и т. Д.).
Высота в пределах 245-2000 мм . По этому критерию аккумулятор можно разделить на низкий, средний и высокий.
Глубина профиля от 52 до 180 мм .
Ширина профиля 40-80 мм .

См. Также: Расчет количества секций алюминиевых радиаторов отопления

Низкие алюминиевые радиаторы

Такие устройства для обогрева помещения имеют высоту от 200 до 450-500 мм. Самые низкие представители имеют аварийное расстояние, равное 150 мм. Наименьшая ширина секции 40 мм. Глубина существенно отличается от вариантов со средней и большой высотой.Иногда может достигать 0,18 см. Это сделано для компенсации недостатка тепловой мощности из-за небольшой высоты.

Немногие производители выпускают радиаторы с межслойным расстоянием 150-250 мм. Основные из них — Сира, Глобал, Рифар. Самые маленькие изделия сначала имеют высоту 245 мм. Межстрочное расстояние 200 мм. Глубина зависит от модели. ALUX имеет глубину 8 см, а Rovall — 10 см. Самые маленькие конвекторы двух других производителей имеют практически одинаковые габариты.

Стандартные или средние батареи

Их характеристики:

Высота — 0,57-0,585 см.
Чаще всего ширина 80 мм.
Глубина 52-100 мм. Стандартные размеры в этом плане составляют 80-100 мм.
Межцентронное расстояние 500 мм.

Алюминиевые батареи средней высоты стандартизированы среди всех типов батарей. Чтобы сравнить колебания высоты и глубины чугунных нагревательных приборов, многое другое. Только глубина колеблется в пределах 90–140 мм .

Алюминий — Легкий широко используемый материал.

Среди прочего, из него сделаны батареи отопления.

В их создании очень важен Расчет характеристик.

Влияние размера алюминиевого радиатора отопления

Алюминиевые батареи производятся в широком диапазоне размеров. Длина имеет приоритетное влияние на мощность.

Соответственно надо добиться необходимого нагрева Увеличить количество секций. Общая длина аккумулятора зависит от расчетов.

Глубина и высота также меняют индикаторы, поскольку они влияют на объем. В отличие от длины эти два значения — переменные, благодаря чему существует множество разных моделей.

Следующий показатель — броня . Отвечает за скорость нагрева радиаторов, так как означает зазор между подающими и обратными трубами.

Способ изготовления также влияет на производительность:

Metal tide Повышает прочность и долговечность устройства.В этом случае каждая секция представляет собой единое целое, из которого собирается устройство. Делается это в определенной последовательности: сначала сваривают верхние детали, затем — низ.
Метод экструзии Обеспечивает удержание нагретого алюминия через решетчатую пластину металла. За счет этого получается профиль заданной формы, который отделяется от деталей и собирается в радиатор.
Внимание! Такие отопительные приборы встречаются редко, и обычно их изготавливают на заказ.Это связано с невозможностью внесения изменений в конструкцию после окончания производства.

Дистанция брони

Показатель — зазор между осями радиатора. Они симметрично расположены один вверху, второй внизу. Они примыкают к трубам, по которым осуществляется включение в контур отопления.

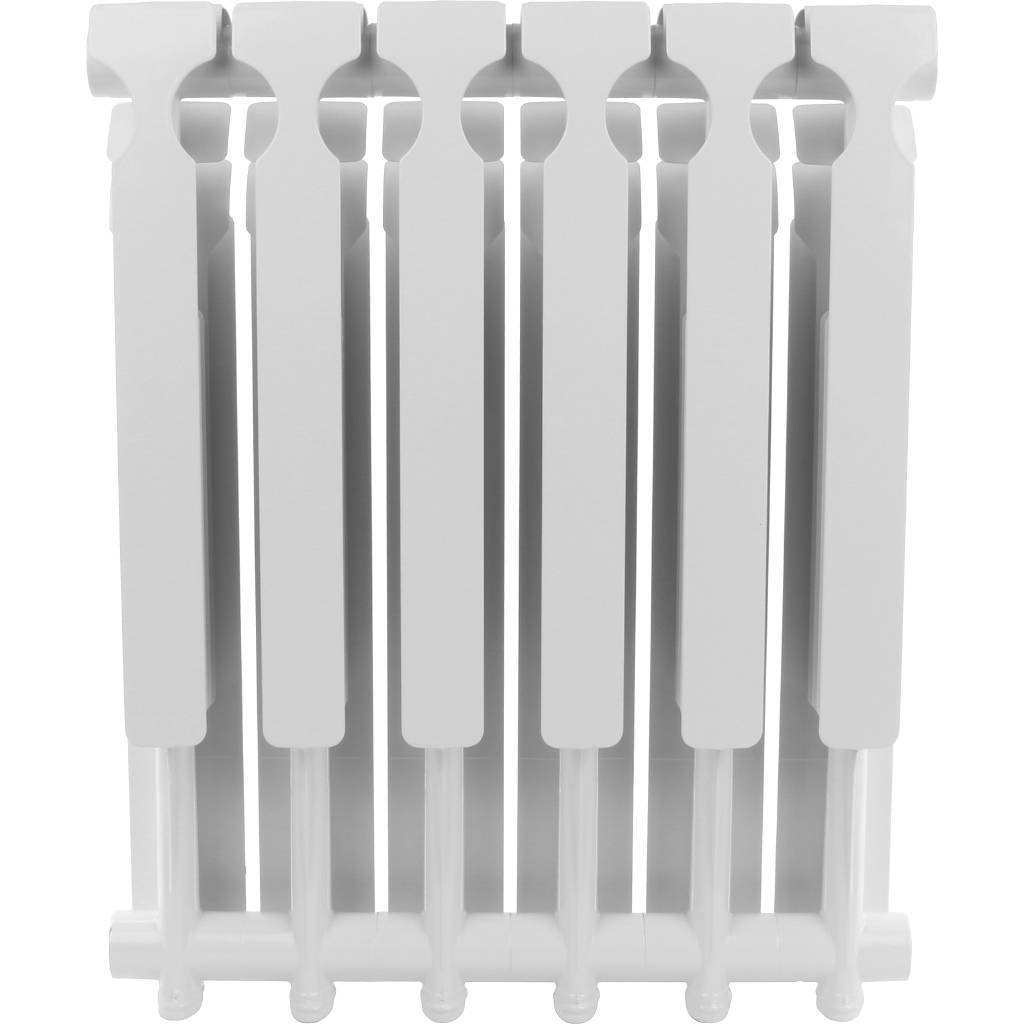

Фото 1. Радиатор алюминиевый модель 350/80, радиус действия 350 мм, производитель — «Оазис», Китай.

В зависимости от производителя значение колеблется в диапазоне 150-2000 мм. У большинства приборов этот показатель равен 500. Это связано с системами отопления в многоквартирных домах: в старых домах расчеты производятся на чугунные радиаторы. При замене аккумуляторов затраты на переваривание трубопровода нежелательны.

Ссылка! В названии большинства моделей присутствует номер , указывающий на средневидящую дистанцию.

Глубина

Зависит от материала, из которого изготовлен аккумулятор. Минимальное значение 52 мм . Достаточно создать большую мощность небольших участков. Максимальный показатель — 180 мм. Встречается довольно редко и требует силы. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объема участка

Для расчета необходимо знать указанное выше значение, а также длину и высоту. Первое значение , визуально — ширина.

Это 80 или 88 мм, Что указано в паспорте.

Вторая — переменная. Обычно вертикальная составляющая размера сечения — 570 мм.

Чтобы найти объем достаточно умножить на три показателя.

Методика расчета сечений

Чтобы определить необходимое количество элементов, нужно определить мощность. Существует несколько округленных значений, рассчитанных для комнаты с высотой потолка 2.7 метров:

Для стандартного помещения нужно 100 Вт.
Для каждого окна добавьте 10.
Если оно угловое, значение Умножьте на 1,2.
Если потолки выше или окна более обычные, прибавьте 10%.
Отопление ослаблено от верхних этажей к низу, поэтому все следят за добавляют еще 2%.

Полученную нормативную мощность умножить на площадь помещения .В итоге получается общая стоимость, рассчитанная с запасом.

Далее число делится на Паспортный показатель одной секции , округляя в большую сторону. Примерный расчет выглядит следующим образом:

(100 + 10) * 1,2 * 1,04 = 137,28 где крайний множитель выбран для квартиры на третьем сверху этаже.
137,28 * S = 151 * 18 = 2471, где S (18) — площадь.
2471/190 = 13. В данном случае при мощности на одну секцию 190 Вт потребуется 13 штук.

Вес радиатора

Алюминий — легкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, сокращает необходимый монтаж. сила . Следует отметить, что при изготовлении аккумуляторов металл сплавляется с кремнием. Это немного увеличивает серьезность.

Средний вес одной секции л.25 кг. Значение изменяется в интервале от 1 до 1,35, что зависит от размеров и толщины стен. Например, для установки радиатора из 10 единиц при небольшом запасе светильников достаточно на 15 кг.

Важно! Из всех видов алюминиевых радиаторов самый простой. Это упрощает их транспортировку.

Высота и ширина радиатора нестандартной формы

Есть батареи необычной формы.Из металлов можно создать прибор высотой до трех метров, шириной до двух.

Определить тип радиатора, подходящий именно для той или иной системы отопления, не зная его основных характеристик, довольно сложно. Есть устройства, устанавливаемые в частных домах с автономной системой отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, характеристики

Если сравнить алюминиевые радиаторы с биметаллическими, то вторые наиболее выгодно отличаются от первых по своим техническим характеристикам.Несмотря на все свои положительные качества, устройства из алюминия имеют ряд серьезных недостатков. № , не позволяющий использовать их в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключенных к сети центрального отопления.

Устройство биметаллических устройств

По внешнему виду биметаллический радиатор ничем не отличается от алюминиевого, так как оба выполнены из одного металла. Весь «секрет» во внутреннем аккумуляторе устройства.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надежную защиту алюминия от вредного воздействия всех примесей, содержащихся в воде. Именно благодаря встроенным стальным профилям внешний корпус биметаллического инструмента не контактирует напрямую с охлаждающей жидкостью . Кроме того, сталь более устойчива к разрушающему воздействию кислот и щелочей, которые в большом количестве присутствуют в системах центрального отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубами, теплообменниками и т. Д.)).

Использование стальных вставок для водопроводов обеспечивает и другие полезные свойства биметаллических нагревательных приборов:

Прочность . Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может установить достаточно длительный срок службы устройства — до 20 лет.
Прочность . Корпус изделия выдерживает давление до 30-40 атмосфер. Такому радиатору отопления не страшны даже самые крепкие водоросли.
Экономика . Суженные каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и энергозатрат на обогрев.

Добавляя сюда все положительные качества, которые передавались от алюминиевых аналогов, такие как компактность, высокая теплоотдача и презентабельный внешний вид, можно с уверенностью утверждать, что сегодня биметаллические устройства являются лучшим вариантом для отопления многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического нагревательного прибора большое значение имеет размер изделия.

Чтобы создать тепловую завесу с проникающим сквозь стекло холодным воздухом, нагревательные приборы обычно устанавливают под окном. Следовательно, устройство должно легко помещаться в нишу под подоконником и обеспечивать необходимый уровень теплоотдачи.

Высота Все биметаллические радиаторы имеют стандартные индикаторы. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами — это еще не полная высота прибора, а только размер сегмента между центрами выходного и входного коллекторов. Реальная высота устройства определяется следующим образом: расстояние до середины сцены + 80 мм . Так, например, радиатор с маркировкой 500 займет около 580 мм, а 350-я модель — около 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов отопительных приборов рассчитывается одинаково.

Согласно ТУ на отопление жилых домов в средней полосе, мощность 1 кВт предназначена для отопления 10 кв.метр кв.

Производитель обычно указывает значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции можно рассчитать количество необходимых элементов по формуле :

N = S * 100 / Q, где q — мощность одной секции, S — площадь комнаты и N — необходимая сумма.

Большинство моделей биметаллических радиаторов отопления имеют стандартную ширину секции — 80 мм, таким образом, мощность обычной секции 500 мм составляет около 180 Вт.В соответствии с этим определяется общее количество секций. Например, для обогрева помещения площадью 20 м2 понадобится 12 секций, ширина такой батареи будет около 1 м.

Конструктивные особенности

Как было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него расположены стальные выступы, защищающие корпус от коррозии.

Такие вкладки могут быть установлены в разных частях устройства:

Типы исполнения

Монолитный .Радиатор состоит из неразборных стальных труб. В нем постоянное количество разделов, которое нельзя изменить. Основная характеристика литого радиатора — повышенная надежность. Аппарат рекомендуется использовать в системах, где наблюдаются частые скачки давления.
Разборная . Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединяются с металлическими насадками, имеющими резьбу.

Выбор той или иной конструкции зависит от типа системы отопления.Так, для автономного отопления лучше приобрести сборно-разборную модель для городской квартиры — лит.

Вместимость

Наличие стальных вставок внутри инструмента способствует уменьшению возможности выбора. С одной стороны, это неплохо: у уменьшено количество тепловой инертности и теплоносителя. Что позволяет значительно экономить электроэнергию и обеспечивает комфортное управление. Но с другой стороны, слишком суженные каналы водоснабжения быстро забиваются разного рода мусором, неизбежно присутствующим в современных сетях центрального отопления.

Емкость сиквела определяется расстоянием между вертикальными каналами.

Для прибора с дистанции 500 м — емкость 0,2-0,3 л;

для аккумулятора 350 мм — 0,15-0,2 литра;

на 200 мм — 0,1-0,16 л.

Как вы уже заметили, мощность биметаллических радиаторов действительно мала. Например, популярный аппарат компании Rifar шириной 80 мм и высотой 350 мм вмещает только 1,6 л . Несмотря на это, радиатор способен обогреть помещение площадью до 14 квадратных метров.М. Правда, вес устройства достигает 14 кг, поскольку биметаллический радиатор в 1,5-2 раза тяжелее алюминиевого.

Биметаллическая батарея отопления лучше подходит для городской квартиры. Если вы владелец частного дома, в котором есть собственные отопительные котлы, лучше приобрести алюминиевый радиатор.

Выбирая биметаллический образец, необходимо обратить внимание на следующие параметры:

Итак, посчитав необходимое количество радиаторов по количеству секций в них и выставив нужную мощность устройства, можно приступать к установке Отопительная система.

Следует помнить, что тепловой баланс в помещении напрямую зависит от габаритов устройства. Итак, если ширина радиатора небольшая, необходимо увеличить его высоту или количество секций.

Необходимо учитывать, что даже самый дорогой, качественный и подходящий для вашей системы отопления биметаллический радиатор необходимо устанавливать с соблюдением всех правил монтажа. Только он сможет сохранить свои положительные качества и обеспечить максимальную теплоотдачу при минимальных затратах электроэнергии.

Среди всех разновидностей радиаторов отопления самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превосходят аналоги. Все потому, что у них отличные технические характеристики, а это главное, на что обращать внимание при покупке.

Рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы.Если вы не знакомы с этими товарами, то благодаря статье можете провести презентацию о них и выбрать для себя подходящий вариант.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне напоминают обычные алюминиевые. Их чудесный внешний вид дополняют плюсы как из стали, так и из алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым происходит теплоноситель, а также из алюминиевых панелей.Это позволяет эффективно обогревать комнату. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в помещении.

Алюминиевая оболочка выполняет две функции: скрывает систему труб и образует биметаллический радиатор, а также лучше распределяет тепло. А в отличие от стальных или чугунных батарей биметаллические намного проще, поэтому установка намного проще.

Примечание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора.Модели могут отличаться друг от друга в зависимости от производителей и характеристик.

На полках магазинов можно найти два типа биметаллических радиаторов:

Биметаллические — батареи, имеющие стальной сердечник из труб, который окружен алюминиевой оболочкой. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели производят компании из Италии (Global Style, Royal Thermo Biliner). Даже отечественные компании из России тоже производят этот продукт. Один из представителей: Сантехпром БМ.
Полухеталлические — считаются «полукровками», так как в этих радиаторах только стальные трубы, увеличивающие вертикальные каналы. В этом случае алюминий будет контактировать с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. К тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Радиатор отопления каждой разновидности имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше.Все в чем-то хороши. Важно учитывать, какой тип отопления используется — централизованное или индивидуальное. Например, биметаллические радиаторы по техническим характеристикам делают изделия устойчивыми к химическим воздействиям и некачественным централизованным теплоносителем. Если говорить о высоком давлении в системе, лучше себя показывает алюминий, однако требует качественной охлаждающей жидкости. Ясно одно: если система отопления состоит из старых труб, которым более 40 лет, в основном используются прочные биметаллические батареи.

Целые или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном продукция выпускается с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при необходимости радиатор можно уменьшить или увеличить. Производятся полностью все секции, после чего они соединяются ниппелями. Количество секций пара.

Но есть и второй тип радиаторных батарей — сплошные.Их сердцевина делается определенного размера, и в дальнейшем изменить ее невозможно. После этого стальные трубы зальют фигурной алюминиевой оболочкой, покрытой эмалью. Подобный радиатор не лопнет даже при скачке давления до 100 атмосфер.

Обзор технических характеристик

Теперь рассмотрим биметаллические радиаторы и их свойства подробнее. Это нужно учитывать в первую очередь перед покупкой того или иного образа. Что это за продукты особенно и почему их называют одними из лучших? Давайте разберемся.

Революция тепла

Возможно, именно для этого покупаются радиаторы для обогрева помещения. Поэтому в первую очередь нужно обратить на эти характеристики особое внимание. Тепло, которое дает радиатор, охлаждающая жидкость которого имеет температуру 70 градусов, измеряется в ваттах. Биметаллические батареи обладают отличными показателями теплоотдачи, так как средний находится в пределах 170-190 Вт.

Сам процесс теплопередачи довольно прост: он заключается в нагреве воздуха, а из-за особой конструкции батареи существует условность.

Рабочее давление

Зависит от параметров и производителя. Тем не менее в среднем аккумулятор выдерживает давление 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная — около 10. А чтобы радиатор не лопнул при скачках давления, параметр сделан с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными.Что касается расстояния до середины сцены, то здесь стандартные значения:

200 мм;
300 мм;
350 мм;
500 мм;
800 мм;

Что это за расстояние? Это зазор от верхнего коллектора до низа. Можно сказать, что это высота биметаллического радиатора. Благодаря им в различных размерах вы можете выбрать изделие для любого интерьера и для разных нужд.

Максимальная температура охлаждающей жидкости

Понятно, что температура охлаждающей жидкости внутри редко доходит до 100 градусов Цельсия.Однако практически все изделия способны выдерживать показатель в 90 градусов. Это нормально. И если вы видели, что производитель заявляет до 100 градусов, то можно понять, что он слегка плавится, так как более 90 градусов не выдерживались как такие радиаторы.

Срок эксплуатации и надежность

Если принять во внимание технические характеристики, особенности и производителя, то можно быть уверенным, что вы сможете использовать аккумулятор в течение 20 лет без какого-либо обслуживания. Но это еще не предел.При правильной эксплуатации они способны служить очень долго.

Простой монтаж

Биметаллические радиаторы отопления, как правило, можно устанавливать самостоятельно. Тем не менее простота и удобство зависят от габаритов, веса и наличия инструкции. Радует то, что аккумуляторные секции идентичны, а значит, их можно устанавливать как слева от нагревательной трубки, так и справа. Вам нужно только подключить патрубок к радиатору с правой стороны, а с противоположной подключить заглушки и кран Маевского для контроля.

Примечание! Журавль Маевского — штука очень полезная. Благодаря ему аккумулятор можно вообще отключить или в случае обрезки позволяет удалить воздух из системы.

Кроме того, есть изделия с насадками внизу. Все компоненты, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В завершение предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов.Начнем с достоинств:

Обладают высокой прочностью.
Удерживать индикаторы высокого давления в системе.
Радиаторы отопления способны прослужить долгий срок.
Эффективно справляется с теплоотдачей.
Устойчив к механическим повреждениям.
Отлично смотрятся и не выпадают из интерьера.
Большой ассортимент товаров, позволяющий выбрать оптимальный вариант.
Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

главный из них — дороговизна.Но, учитывая технические характеристики и качество продукции, цена вполне оправдана;
стержень из стальных труб под воздействием хладагента и воздуха может заржаветь. Такое бывает при ремонте или аварии в системе. В этом случае вам придется слить воду, и воздух начнет влиять на трубы. А еще они могут заржаветь от антифриза, который используется в частных домах. В этом случае лучше выбрать твердые батареи или чистый алюминий;
Последний недостаток — малый проход сопла.

Это радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока им просто нет равных по характеристикам, работе, внешнему виду и параметрам на рынке. Многие пользователи, купившие товары, вполне довольны своей покупкой.

Патент США на систему терморегулирования аккумуляторной батареи, включая Патент на биметаллический элемент (Патент № 9,853,337, выдан 26 декабря 2017 г.)

ОБЛАСТЬ ТЕХНИКИ

Это раскрытие относится к электрифицированному транспортному средству и, в частности, но не исключительно, к системе управления температурным режимом аккумуляторной батареи, в которой используется биметаллический элемент.Биметаллический элемент приспособлен для изменения сопротивления потоку охлаждающей жидкости через аккумуляторную батарею в зависимости от температуры элемента.

ИСТОРИЯ ВОПРОСА

Электрифицированные транспортные средства, такие как гибридные электромобили (HEV), подключаемые гибридные электромобили (PHEV), аккумуляторные электромобили (BEV) или автомобили на топливных элементах, отличаются от автомобилей с обычным двигателем тем, что они питаются от одного или более электрических машин (т.е. электродвигателей и / или генераторов) вместо или в дополнение к двигателю внутреннего сгорания.Ток высокого напряжения для питания электрических машин обычно подается от высоковольтного блока тяговых батарей.

Аккумуляторные батареи для электромобилей состоят из нескольких аккумуляторных модулей. Батарейные элементы каждого батарейного модуля могут нуждаться в термическом регулировании для отвода избыточного тепла из батарейного блока. Некоторые аккумуляторные блоки имеют воздушное охлаждение и обычно проталкивают или вытягивают сжатый воздух через вход и выход аккумуляторного блока. По мере того, как воздух течет через аккумуляторную батарею к выпускному отверстию, может создаваться градиент температуры и давления.Это может вызвать старение элементов батареи с разной скоростью.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Система управления температурным режимом аккумуляторной батареи в соответствии с примерным аспектом настоящего раскрытия включает, среди прочего, биметаллический элемент, перемещаемый между первым положением и вторым положением в ответ на изменение температуры, чтобы выборочно ограничивать поток охлаждающей жидкости. через воздуховод.

В другом неограничивающем варианте осуществления вышеупомянутой системы биметаллический элемент изготовлен по меньшей мере из двух разнородных материалов.

В дополнительном неограничивающем варианте любой из вышеупомянутых систем биметаллический элемент представляет собой биметаллическую катушку.

В дополнительном неограничивающем варианте осуществления любой из вышеупомянутых систем биметаллический элемент представляет собой биметаллическую полосу, которая включает в себя первую полосу материала и вторую полосу материала, прикрепленную к первой полосе материала.

В дополнительном неограничивающем варианте осуществления любой из вышеупомянутых систем поверхность соединена с биметаллическим элементом.

В другом неограничивающем варианте осуществления любой из вышеупомянутых систем поверхность представляет собой пластину или лопатку.

В дополнительном неограничивающем варианте осуществления любой из вышеупомянутых систем управляющий рычаг проходит между биметаллическим элементом и поверхностью.

В дополнительном неограничивающем варианте осуществления любой из вышеупомянутых систем первая сторона рычага управления соединена с биметаллическим элементом, а вторая сторона рычага управления соединена с поверхностью.

В дополнительном неограничивающем варианте осуществления любой из вышеупомянутых систем перемещение биметаллического элемента между первым положением и вторым положением перемещает поверхность, чтобы изменить размер канала.

В дополнительном неограничивающем варианте осуществления любой из вышеупомянутых систем биметаллический элемент состоит из первого материала, а рычаг управления и поверхность состоят из второго материала, который отличается от первого материала.

Батарейный источник питания согласно другому иллюстративному аспекту настоящего раскрытия включает, среди прочего, первый аккумуляторный элемент, второй аккумуляторный элемент и канал, который проходит между первым аккумуляторным элементом и вторым аккумуляторным элементом.Поверхность расположена относительно канала и может перемещаться между первым положением и вторым положением для управления потоком хладагента через канал.

В другом неограничивающем варианте осуществления вышеупомянутого аккумуляторного блока поверхность является частью биметаллического элемента.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых аккумуляторных блоков поверхность соединена с биметаллическим элементом.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых аккумуляторных блоков поверхность соединена с рычагом управления, который соединен с биметаллическим элементом.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых аккумуляторных блоков биметаллический элемент находится в контакте с первым аккумуляторным элементом, а поверхность контактирует со вторым аккумуляторным элементом.

Способ согласно другому иллюстративному аспекту настоящего раскрытия включает, среди прочего, управление потоком охлаждающей жидкости через аккумуляторную батарею с использованием биметаллического элемента.

В дополнительном неограничивающем варианте осуществления вышеупомянутого способа этап управления включает в себя перемещение биметаллического элемента между первым положением и вторым положением для изменения размера канала, который проходит между соседними аккумуляторными элементами аккумуляторной батареи.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых способов этап перемещения включает в себя позиционирование поверхности относительно соседних аккумуляторных элементов в ответ на перемещение биметаллического элемента.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых способов этап управления включает в себя перемещение биметаллического элемента в ответ на поглощение тепла от аккумуляторного элемента, размещенного внутри аккумуляторного источника питания.

В дополнительном неограничивающем варианте осуществления любого из вышеупомянутых способов этап управления включает в себя перенаправление охлаждающей жидкости от относительно холодных частей аккумуляторной батареи к относительно теплым частям аккумуляторной батареи с биметаллическим элементом.

Варианты осуществления, примеры и альтернативы из предыдущих абзацев, формулы изобретения или следующего описания и чертежей, включая любой из их различных аспектов или соответствующих индивидуальных особенностей, могут быть взяты независимо или в любой комбинации. Функции, описанные в связи с одним вариантом осуществления, применимы ко всем вариантам осуществления, если только такие функции не являются несовместимыми.

Различные особенности и преимущества этого раскрытия станут очевидными для специалистов в данной области техники из следующего подробного описания.Чертежи, сопровождающие подробное описание, можно кратко описать следующим образом.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 схематично показана трансмиссия электрифицированного транспортного средства.

РИС. 2 иллюстрирует батарейный источник питания согласно первому варианту осуществления этого раскрытия.

РИС. 3 иллюстрирует батарейный источник питания согласно второму варианту осуществления этого раскрытия.

РИС. 4 иллюстрирует батарейный источник питания согласно другому варианту осуществления этого раскрытия.

РИС. 5 иллюстрирует биметаллическую полосу, которая может использоваться в системе терморегулирования аккумуляторной батареи.

РИС. 6A и 6B иллюстрируют систему управления тепловым режимом батареи согласно одному варианту осуществления этого раскрытия.

РИС. 7 иллюстрирует биметаллическую катушку, которая может использоваться в системе управления температурным режимом аккумуляторной батареи.

РИС. 8A и 8B иллюстрируют систему управления тепловым режимом батареи согласно другому варианту осуществления этого раскрытия.

ПОДРОБНОЕ ОПИСАНИЕ

Это раскрытие относится к системе управления тепловым режимом аккумуляторной батареи для теплового управления одним или несколькими аккумуляторными элементами аккумуляторного блока.В системе терморегулирования батареи используется биметаллический элемент, который может перемещаться для изменения количества охлаждающей жидкости, которая может быть направлена через каналы, проходящие между соседними элементами батареи. Движение биметаллического элемента обусловлено свойствами материала и может быть вызвано изменением температуры одного или нескольких аккумуляторных элементов. Эти и другие особенности обсуждаются более подробно ниже в этом подробном описании.

РИС. 1 схематично показана трансмиссия 10 электрифицированного транспортного средства 12 .Электрифицированное транспортное средство , 12, может быть HEV, PHEV, BEV или любым другим транспортным средством. Другими словами, это раскрытие не ограничивается каким-либо конкретным типом электрифицированного транспортного средства и может также распространяться на неавтомобильные электрифицированные транспортные средства (например, локомотивы, самолеты, корабли, подводные лодки и т. Д.).

Трансмиссия 10 включает в себя систему привода, имеющую по меньшей мере двигатель 36 (т.е. электрическую машину) и аккумуляторную батарею 50 . Батарейный источник питания , 50, может включать в себя высоковольтную батарею, которая способна выдавать электрическую мощность для работы двигателя , 36, .Хотя это не показано на фиг. 1, аккумуляторная батарея , 50, может включать в себя несколько аккумуляторных модулей, которые электрически соединены друг с другом.

В одном варианте осуществления система привода генерирует крутящий момент для приведения в движение одного или нескольких наборов ведущих колес 30 транспортного средства электрифицированного транспортного средства 12 . Например, двигатель 36 может питаться от аккумуляторной батареи 50 для электрического привода ведущих колес 30 транспортного средства путем передачи крутящего момента на вал 46 .

Конечно, это очень схематично. Следует понимать, что трансмиссия 10 электрифицированного транспортного средства 12 может использовать дополнительные компоненты, включая, помимо прочего, двигатель внутреннего сгорания, генератор, блок передачи мощности и одну или несколько систем управления в пределах объем этого раскрытия.

РИС. 2 иллюстрирует аккумуляторный блок 50 для электрифицированного транспортного средства, такого как электрифицированное транспортное средство 12 на фиг.1 или любой другой электрифицированный автомобиль. Батарейный источник питания , 50, включает в себя корпус , 60, , который обычно окружает один или несколько аккумуляторных модулей 62 A, 62 B и т.д. Два аккумуляторных модуля 62 A, 62 B показаны на фиг. 2; однако следует понимать, что аккумуляторный блок , 50, может включать в себя любое количество аккумуляторных модулей.

Каждый аккумуляторный модуль 62 включает в себя множество аккумуляторных элементов 64 (т.е.е., две и более ячеек). В одном варианте осуществления аккумуляторные элементы , 64, могут быть литий-ионными элементами. В другом варианте осуществления аккумуляторные элементы , 64, представляют собой никель-металлогидридные элементы. Дополнительно рассматриваются другие типы клеток.

Батарейные элементы , 64, каждого батарейного модуля 62 могут быть разнесены друг от друга для создания каналов 74 между соседними батарейными элементами 64 . Хотя это не показано, прокладки могут быть расположены внутри каналов , 74, , чтобы удерживать и позиционировать аккумуляторные элементы , 64, относительно друг друга.Каналы , 74, определяют каналы для передачи охлаждающей жидкости C, такой как воздушный поток, через аккумуляторный блок 50 .

Тепло может генерироваться каждым элементом батареи 64 во время операций зарядки и разрядки. Тепло также может передаваться в аккумуляторные элементы , 62, во время выключения электрифицированного транспортного средства 12 в результате относительно экстремальных (то есть горячих) условий окружающей среды. Батарейный источник питания , 50, , следовательно, может включать в себя систему управления температурой батареи , 66, для термического управления теплом, выделяемым элементами батареи , 64, .

Система управления температурой батареи , 66, может включать в себя вход 70 и выход 72 . Охлаждающая жидкость C может поступать в аккумуляторный блок , 50, , через вход , 70, и циркулировать внутри корпуса , 60, до выхода через выходное отверстие , 72, . Например, охлаждающая жидкость C может подаваться через каналы , 74, , а также над и вокруг аккумуляторных элементов , 64, , для отвода тепла от аккумуляторных элементов , 64, .Следовательно, охлаждающая жидкость C, выходящая из выпускного отверстия , 72, , будет более теплой, чем охлаждающая жидкость C, которая входит во входное отверстие , 70, .

В одном варианте осуществления система управления температурой батареи , 66, включает в себя одну или несколько поверхностей , 68, , которые расположены относительно каналов , 74, . Поверхности , 68, могут перемещаться для управления потоком охлаждающей жидкости C через аккумуляторный блок 50 , в том числе через каналы 74 . В первом неограничивающем варианте осуществления поверхности , 68, расположены так, чтобы проходить, по меньшей мере, частично в каналы , 74, (т.е.е., между соседними аккумуляторными элементами 64 ) первого аккумуляторного модуля 62 A для управления потоком хладагента C между аккумуляторными элементами 64 . В другом варианте осуществления поверхности , 68, могут быть установлены на корпусе , 60, и перемещаться для управления потоком хладагента C в каналы , 74, (см. Фиг. 3). В еще одном варианте осуществления поверхности , 68, расположены между аккумуляторными элементами 64 как аккумуляторного модуля 62, A, так и аккумуляторного модуля 62 B (см. ФИГ.4). Ниже подробно описаны многочисленные варианты перемещения поверхностей , 68, для управления потоком хладагента C через аккумуляторный блок , 50, .

В первом неограничивающем варианте осуществления, лучше всего показанном на фиг. 2, сами поверхности , 68, выполнены из биметаллических элементов , 76, , которые могут перемещаться для изменения размера D каналов , 74, . Например, биметаллические элементы , 76, могут поглощать тепло от аккумуляторных элементов , 64, .По мере поглощения тепла биметаллические элементы , 76, могут перемещаться или выпрямляться, чтобы позволить большему количеству охлаждающей жидкости C проходить через каналы 74 . В одном варианте осуществления биметаллические элементы , 76, расположены или иным образом смещены для перекрытия каналов , 74, (см. Верхнюю левую часть фиг. 2). Следовательно, в более холодных секциях аккумуляторной батареи , 50, (например, возле аккумуляторных элементов , 64, , которые находятся ближе к входному отверстию , 70, ) биметаллические элементы , 76, не перемещаются, не изгибаются или не изменяют свою форму иным образом, так что Поверхности , 68, блокируют сообщение охлаждающей жидкости C через каналы , 74, .Таким образом, охлаждающая жидкость C может быть направлена в относительно более теплые области аккумуляторного блока , 50, (например, рядом с аккумуляторными элементами , 64, , которые находятся ближе к розетке , 72, ) без предварительного перегрева до достижения этих локации.

РИС. 5 показан первый примерный биметаллический элемент , 76, , который можно использовать для преобразования изменения температуры в механическое смещение. В этом варианте осуществления биметаллический элемент , 76, выполнен в виде биметаллической полосы, которая включает в себя первую полосу материала , 80, и вторую полосу материала , 82, , прикрепленную к первой полосе материала , 80, .Первая полоса материала , 80, может быть прикреплена ко второй полосе материала , 82, любым известным способом. Первая полоса материала , 80, и вторая полоса материала , 82, изготовлены из разных материалов. В одном варианте осуществления первая полоса материала , 80, является сталью, а вторая полоса материала , 82, — медью. В другом варианте осуществления первая полоса материала , 80, представляет собой сталь, а вторая полоса материала , 82, — латунь.Другие материалы также могут подходить для изготовления биметаллического элемента , 76, .

Поскольку первая полоса материала 80 и вторая полоса материала 82 являются разными материалами, они имеют тенденцию расширяться с разной скоростью при нагревании. Соответственно, различное расширение этих материалов заставляет биметаллический элемент , 76, изгибаться в направлении положения X ‘(показано пунктирными линиями) при нагревании и изгибаться в направлении положения X при охлаждении (или наоборот).Смещением биметаллического элемента , 76, можно управлять, располагая полосу материала, имеющего наивысший коэффициент теплового расширения, в желаемом положении относительно источника тепла.

РИС. 6A и 6B иллюстрируют другую примерную систему управления температурой батареи , 166, . В этом раскрытии одинаковые ссылочные позиции обозначают одинаковые элементы, где это уместно, а ссылочные номера с добавлением 100 или кратного им числа обозначают модифицированные элементы, которые, как предполагается, включают в себя те же особенности и преимущества соответствующих исходных элементов.

В этом варианте осуществления система управления температурой батареи , 166, включает в себя биметаллический элемент , 176, и поверхность , 168, , соединенную с биметаллическим элементом , 176, . Другими словами, в отличие от варианта осуществления по фиг. 2 поверхность , 168, представляет собой отдельный компонент от биметаллического элемента , 176, . Поверхность , 168, может быть пластиной, лопаткой или любой другой поверхностью. В одном варианте осуществления биметаллический элемент , 176, прикреплен или, по меньшей мере, в контакте с аккумуляторным элементом 64 A на первой стороне канала 174 , а поверхность 168 прикреплена или, по меньшей мере, в контакте с аккумуляторный элемент 64 B, расположенный на второй стороне воздуховода 174 .

Биметаллический элемент 176 приспособлен для перемещения поверхности 168 для изменения размера, связанного с каналом 174 , который проходит между соседними элементами батареи 64 A, 64 B. первое положение X, в котором аккумуляторные элементы 64 A, 64 B относительно холодные (см. фиг. 6A), биметаллический элемент , 176, находится в отведенном состоянии, так что часть поверхности 168 перемещается от аккумуляторного элемента 64 B, чтобы ограничить канал 174 до размера D-1.Во втором положении X ‘, в котором аккумуляторные элементы 64 A, 64 B относительно теплые (см. Фиг. 6B), биметаллический элемент , 176, поглощает тепло от аккумуляторного элемента 64 A и расширяется для перемещения поверхность , 168, возвращается к аккумуляторному элементу , 64, B, тем самым открывая канал 174 до размера D-2. В одном варианте осуществления размер D-2 больше, чем размер D-1, так что дополнительная охлаждающая жидкость C подается через канал 174 для охлаждения аккумуляторных элементов 64 A, 64 B.

РИС. 7 иллюстрирует примерный биметаллический элемент , 176, , который может использоваться с системой управления температурой , 166, по фиг. 6A и 6B. В этом варианте осуществления биметаллический элемент , 176, представляет собой биметаллическую катушку. Биметаллический змеевик может разматываться при нагревании (см. Фиг. 6B) и возвращаться в исходное положение, когда он не нагревается (см. Фиг. 6A). Конечно, также предусмотрена противоположная конфигурация, в которой биметаллический элемент , 176, закручивается в спираль при нагревании и разматывается при охлаждении.

РИС. 8A и 8B иллюстрируют другую примерную систему управления температурой батареи , 266, . Система управления температурой батареи , 266, аналогична системе управления температурой батареи , 166, , показанной на фиг. 6A и 6B, но включает в себя рычаг 278 управления. Например, в одном неограничивающем варианте осуществления система 266 управления тепловым режимом аккумулятора включает в себя биметаллический элемент 276 , поверхность 268 и рычаг 278 управления.Рычаг 278 проходит между биметаллическим элементом 276 и поверхностью 268 . В одном варианте осуществления первая сторона рычага 278 управления соединена с биметаллическим элементом 276 , а вторая сторона рычага 278 управления соединена с поверхностью 268 . Соответственно, движение биметаллического элемента 276 передается на поверхность 268 через управляющий рычаг 278 для расширения или ограничения воздуховода 274 .

В одном варианте осуществления поверхность 268 и рычаг 278 управления изготовлены из одного и того же материала. Подходящие материалы включают полимеры и металлы, включая, помимо прочего, полипропилен, полибутилен, терефталат, алюминий, сталь и другие материалы.

Хотя различные неограничивающие варианты осуществления показаны как имеющие определенные компоненты или этапы, варианты осуществления этого раскрытия не ограничиваются этими конкретными комбинациями. Можно использовать некоторые из компонентов или функций из любого из неограничивающих вариантов осуществления в сочетании с функциями или компонентами из любого из других неограничивающих вариантов осуществления.

Следует понимать, что одинаковые ссылочные позиции обозначают соответствующие или аналогичные элементы на нескольких чертежах. Следует понимать, что хотя конкретная компоновка компонентов раскрыта и проиллюстрирована в этих примерных вариантах осуществления, другие компоновки также могут извлечь выгоду из идей этого раскрытия.

Вышеприведенное описание следует интерпретировать как иллюстративное, а не в каком-либо ограничивающем смысле. Специалист в данной области техники поймет, что определенные модификации могут входить в объем этого раскрытия.По этим причинам нижеследующая формула изобретения должна быть изучена, чтобы определить истинный объем и содержание этого раскрытия.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Биметаллический композит CoMoS, закрепленный на биоуглеродных волокнах в качестве анода большой емкости для литий-ионных аккумуляторов

Abstract

Наша работа описывает гидротермальные синтез биметаллического композита CoMoS с последующим добавлением целлюлозных волокон и его последующим карбонизация в атмосфере Ar (CoMoS @ C). Для сравнения, CoMoS подвергали термообработке в тех же условиях и называли CoMoS без покрытия. Рентгеноструктурный анализ показывает, что композит CoMoS @ C соответствует с фазой CoMoS ₄ с дополнительными пиками, соответствующими к MoO ₃ и CoMoO ₄ фаз, которые, вероятно, возникают от воздействия воздуха в процессе карбонизации.Сканирование Электронно-микроскопические изображения CoMoS @ C демонстрируют, как материал CoMoS прикреплен к поверхности карбонизированных целлюлозных волокон. Как анод Материал CoMoS @ C показывает лучшие характеристики, чем CoMoS без покрытия. В Композит CoMoS @ C имеет начальную высокую разрядную емкость ∼1164 мА ч / г и сохраняет высокую удельную разрядную емкость ∼715 мА ч / г после 200 циклов при плотности тока 500 мА / г по сравнению до 102 мА ч / г для CoMoS без покрытия. Высокая удельная емкость и хорошая устойчивость при езде на велосипеде может быть отнесена к синергетическим эффектам CoMoS и карбонизированных целлюлозных волокон.Использование биомассы в анодный материал представляет собой очень простой и экономичный способ улучшить производительность электрохимического литий-ионного аккумулятора.

1. Введение

К На сегодняшний день литий-ионные батареи (LIB) широко используются для портативные электронные устройства из-за их многообещающих свойств, включая высокую плотность энергии, длительный срок службы и низкий саморазряд. ¹ Однако для удовлетворения сегодняшних потребностей в энергии для мощных приложений, как в случае электромобилей и системы интеллектуальных сетей, важно найти новые анодные материалы с более высокая производительность, более длительный срок службы и большая емкость к графиту (372 мА г ^–1), ² материал анода, который в настоящее время используется для коммерчески доступных LIB.

В последнее время сульфиды переходных металлов достигли больших внимание в качестве анодных материалов для LIB из-за их высокой теоретической емкости. ³⁻⁵ Например, сульфид молибдена (MoS ₂) имеет теоретическую значение емкости 670 мАч / г ^6,7 (почти вдвое больше, чем у графит). Кроме того, MoS ₂ содержит многоуровневую структуру, которая обеспечивает легкую интеркаляцию ионов Li в плоскостях (002), следовательно, доказывая быструю диффузию ионов во время электрохимических процессов.^8,9 Однако этот материал имеет низкую электропроводность, так как а также плохая стабильность при езде на велосипеде из-за присущего ему большого объема изменение во время этапов зарядки / разрядки. ⁸ С другой стороны, сульфиды кобальта с различным составом (CoS ₂, CoS и Co ₉ S ₈) показали обнадеживающие результаты в качестве анодных материалов для LIB. ¹⁰⁻¹⁴ Кроме того, сульфиды кобальта обладают более высокой электрической проводимость по сравнению с другими сульфидами металлов ^15,16, но также страдает быстрым снижением емкости.¹⁷

Композиты из MoS ₂ и сульфидов кобальта, а также как CoMoS фазы, были исследованы для других приложений, в том числе, катализ в гидродеоксигенации, ^18,19 гидродесульфуризации, ^18,20 и реакции выделения водорода, ^21-24 среди других. Однако только несколько сообщений о комбинации сульфидов молибдена и кобальта для Сообщалось о его применении в LIB. ^9,25 сочетание этих двух сульфидов металлов (Mo и Co) может обеспечить синергетический преимущества перед одиночными системами, как сообщалось для других биметаллических сульфиды для натриево-ионных аккумуляторов.^26,27 Кроме того, для улучшения электрохимических характеристик LIB, соединения переходных металлов были объединены с материалами на основе углерода такие как восстановленный графен ^28,29 и углеродные нанотрубки ^30,31, оба из которых являются дорогими материалами и требуют сложных методов для изготовления. С другой стороны, многообещающие результаты для приложений LIB были получены из комбинации соединений переходных металлов и углерод, полученный из биомассы. ³²⁻³⁴ Использование биомассы составляет простая и недорогая альтернатива для улучшения электрохимических характеристик LIB.

Здесь мы представляем синтез биметаллического CoMoS составной гидротермальным методом и добавлением целлюлозных волокон в качестве источник углерода с последующей карбонизацией в атмосфере аргона (CoMoS @ C). Композит CoMoS @ C охарактеризован методом рентгеновской дифракции. (XRD), сканирующая электронная микроскопия (SEM), энергодисперсионная спектроскопия (EDS), термогравиметрический анализ (TGA) и пропускание электронов микроскопия (ПЭМ). Исследовать его электрохимические свойства как материал анода для LIB, гальваностатической, циклической вольтамперометрии (CV) и измерения электрохимической импедансной спектроскопии (EIS) выполненный.Добавление углерода значительно улучшило езду на велосипеде. стабильность и сохраняет высокую удельную емкость ∼715 мА ч / г после 200 циклов со скоростью 500 мА ч / г по сравнению с CoMoS без покрытия который сохранял ~ 102 мА ч / г после 100 циклов.

2. Результаты и обсуждение

Кристаллические структуры CoMoS (ранее термообработка), CoMoS без покрытия, и CoMoS @ C охарактеризованы методом XRD (b – d). Видно, что большая часть пики трех образцов совпадают с фазой CoMoS ₄ зарегистрирован в ХПК (открытая кристаллографическая база данных) ³⁶ no.2106690 (а). Однако рентгеновское излучение без покрытия CoMoS и CoMoS @ C Спектры (c, d) показывают дополнительные пики, соответствующие фазам MoO ₃ и CoMoO ₄ с номерами COD 1011043 и 7205001, соответственно. Видно, что большинство пиков, соответствующих оксидным фазам появились после термообработки соединений при 400 ° C (сравнение b, c, d). Следовательно, эти пики, скорее всего, были образованы случайное воздействие воздуха во время процесса карбонизации из. Кроме того, CoMoS и CoMoS @ C очень похожи на XRD. узоры.Тем не менее, можно заметить, что дисплеи с голым CoMoS более острые пики, чем в CoMoS @ C, что показывает более широкие пики возможно из-за слабокристаллической природы карбонизированного волокна целлюлозы (Рисунок S1).

XRD дифрактограммы из (а) стандартного спектра для CoMoS ₄, (б) CoMoS (ранее термообработка), (в) CoMoS без покрытия (после термообработки при 400 ° C в течение 1 ч в атмосфере Ar) и (d) CoMoS @ C.

Представлены РЭМ микрофотографии трех образцов. в а, б, г, д.Из а, мы можно наблюдать кластеры микронных размеров для образца CoMoS без покрытия. Удлиненный ленточная морфология может наблюдаться для целлюлозных волокон, карбонизированных при 400 ° C в течение 1 ч для диаметров от 5 до 22 мкм и средний размер ∼10 мкм (б). Для образца CoMoS @ C (d) наблюдается, что некоторые карбонизированные целлюлозные волокна (диаметром менее 10 мкм размер) декорированы кластерами частиц CoMoS с размером менее одного микрон размером. Более крупные кластеры частиц CoMoS, стоящие отдельно от волокна также можно увидеть.СЭМ-изображение (e) отдельной микрофибры при увеличении увеличение показывает, что кластеры частиц, прикрепленные к его поверхности иметь размер диаметра от 0,3 до 2 мкм с кажущимся равномерное распределение частиц по волокну. Более подробная перспектива морфологии можно оценить на изображениях ПЭМ голого CoMoS и CoMoS @ C (c, f соответственно). Агрегаты нанолистов можно наблюдать при оба материала без существенных различий между двумя образцами.

РЭМ г. (а) CoMoS без покрытия, (б) волокна целлюлозы, карбонизированные при 400 ° C в течение 1 ч, (г) CoMoS @ C и (д) CoMoS @ C при большем увеличении.ТЕМ (c) CoMoS без покрытия и (f) CoMoS @ C.

Для получения информации о химическом составе образцы, Был проведен EDS-анализ. a показывает область, выбранную SEM для CoMoS @ C для анализа EDS. Как видно, выбранная область состоит из обеих частиц CoMoS. и углеродные волокна. Спектр EDS CoMoS @ C (f) подтверждает, что этот образец состоит из элементов Mo, S, Co и C, а также некоторого количества поступающего кислорода из карбонизированных целлюлозных волокон (Рисунок S2. Из изображений элементарного картирования (b – e), мы можем наблюдать однородное распределение для всех элементов.

(а) СЭМ-изображение выбранной области для образец CoMoS @ C, (b – e) элементарные изображения картирования C, S, Co и Mo. (f) EDS-спектр CoMoS @ C.

Для количественного определения количества углерода в CoMoS @ C ТГА выполняли из от комнатной температуры до 1000 ° C в атмосфере воздуха. Кривые ТГА углеродных волокон (Рисунок S3) показал большой снижение веса со 100 до 8%, начиная с ∼350 ° C до 550 ° C. После этого вес образца оставался почти постоянным. до 1000 ° C. Результаты TGA от CoMoS @ C показывают вес восстановление, начиная с ∼350 ° C, что близко соответствует потеря веса углеродных волокон.Плато образца CoMoS @ C при 550 ° C с 72% оставшейся массы было вызвано преобразованием углерода в CO ₂. При температурах выше 550 ° C окисление органических материалов, Mo и Co. Кроме того, мы можем видим, что падение веса от ∼400 до 500 ° C отсутствует для CoMoS без покрытия. Следовательно, содержание углерода в образце CoMoS @ C составляет оценивается в ∼28%.

Электрохимические характеристики CoMoS @ C была впервые оценена путем тестирования гальваностатических измерений заряда / разряда.a отображает 1-й, 2-й, 3-й и 25-й циклы при плотности тока 100 мА / г между 0,01 и 3 В по сравнению с Li ⁺ / Li для образца CoMoS @ C. Для сравнения, мы также представляем результаты заряда / разряда для CoMoS без покрытия под те же электрохимические условия (а). Разрядные емкости для bare-CoMoS составляли 1043, 575, 519 и 396 мА ч / г соответственно. Напротив, CoMoS @ C (б) показал значительно более высокие удельные емкости 1461, 925, 839 и 756 мА ч / г соответственно. Мы также исследовали характеристики езды на велосипеде. CoMoS @ C на 200 циклов при силе тока 500 мА / г (сут).CoMoS @ C показал начальная высокая удельная емкость 1165 мА · ч / г при сохранении высокого значение удельной емкости ∼715 мА · ч / г и CE выше 97% после 200 циклов. Напротив, голая CoMoS сохраняла низкую удельную емкость. ~ 102 мА ч / г после 100 циклов. Композит CoMoS @ C сохранен разрядная емкость ∼425 мА · ч / г (c) при разряде с разной скоростью (100, 200, 500 и 1000 мА / г) после 40 циклов.

Напряжение заряда / разряда профили при силе тока 100 мА г ^–1 для (а) bare-CoMoS и (б) CoMoS @ C.(c) Возможность оценки CoMoS @ C от 0,1 до 1 Ag ^–1. (d) Велоспорт CoMoS и CoMoS @ C при силе тока 500 мА / г и кулоновском КПД (CE) для CoMoS @ C.

Изучить влияние карбонизированных волокон при езде на велосипеде характеристики CoMoS @ C, электрод из карбонизированных волокон был подвергнут для измерения заряда и разряда за несколько циклов со скоростью 100 мА / г (рисунок S4a, c). Углерод волокнистый материал показал только один разряд и не имеет возможности дозаправки, вероятно, из-за низкой температуры карбонизации.Следовательно, превосходные электрохимические характеристики CoMoS @ C электрод обусловлен синергетическим эффектом CoMoS и карбонизированной волокна. CoMoS способствует высокому значению удельной емкости, и углеродные волокна стабилизируют циклическую работу электрода. Углеродные волокна улучшили электропроводность (как показано ниже). на графиках Найквиста, б), а также буферизация изменений объема электрода и предотвращение материал электрода от измельчения, как сообщалось ранее в других публикациях.^37,38

(a) CV и (b) графики Найквиста для CoMoS @ C (вставка: голый CoMoS).

Для дальнейшего изучения электрохимических реакций CoMoS @ C а также электроды из CoMoS, измерения CV были выполнены для первых три цикла, и результаты показаны в a и S5b соответственно. Первый катодный сканирование образца CoMoS @ C показывает три пика при 1,61, 0,86 В и другой — от ∼0,43 до ∼0,06 В. Для первого анодное сканирование показывает только один большой пик при ∼2,45 В.в после следующих циклов катодный пик в диапазоне от ∼0,43 до 0,06 В исчезает, пик на 0,86 В остается на том же месте напряжения но ток значительно уменьшился, и другой пик становится шире и немного смещается с 1,61 до 1,69 В. Аналогично пик при 2,45 В в последующих циклах для анодного сканирования остается в том потенциал и новый появляется при 1,7 В.

Пик при 0,86 В к первому катодному сканированию можно отнести к внедрению ионов Li в решетку CoMoS ₄ (Li _x CoMoS ₄), тогда как пик в диапазоне 0.43–0,06 В можно отнести к дальнейшему уменьшение Li _x CoMoS ₄ в металлические Mo и Co, встроенные в матрицу LiS ₂, а также к образованию гелеобразного полимера в результате необратимого деградация электролита [также называемая границей раздела твердого электролита (SEI)] в первом разряде, как сообщается в аналогичном исследовании ²⁵ и других публикациях, связанных с интеркаляцией ионов Li (литиирование) на сульфиды молибдена и кобальта.^6,12,39-43 На втором и третьем катодном сканировании пик при 1,69 В можно отнести к интеркалированию ионов Li в кобальт. и сульфиды молибдена. ^44,45 Кроме того, пик в диапазоне 0,43–0,06 В исчезает. Этот факт вкупе с большое уменьшение емкости от первого до второго разряда (кривые заряда / разряда, б) подтверждает необратимость образования SEI. Напротив, пики при 1,7 и 2,45 В при первом анодном сканировании, как предполагают некоторые исследования, соответствуют реакции превращения Mo и Co, а также LiS ₂ с образованием сульфида молибдена и сульфиды кобальта, ^25,45, тогда как другие исследования ссылаются на что этот последний пик (2.45 В) соответствует образованию LiS ₂ до S ₈ ^–2. ⁴⁶

В последующих циклах (CoMoS @ C) кривые CV почти перекрываются друг друга, что свидетельствует о хорошей обратимости электрода. На С другой стороны, для образца CoMoS без покрытия (рис. S5b) интенсивность пика окислительно-восстановительного потенциала значительно снижается во время цикла, указывает на плохую езду на велосипеде. Из этого результата следует, что углеродная матрица стабилизирует циклическую работу электрода CoMoS @ C как показывают другие исследования, в которых использовался сульфид кобальта и сульфид молибдена с добавлением углерода и без него.^{12,41,42,47,48}

Чтобы лучше понять резистивное поведение, электрохимический Импедансная спектроскопия (EIS) была проведена для CoMoS без покрытия, CoMoS @ C (б), и карбонизированные волокна (Рисунок S5a). b показывает необработанный экспериментальный и подогнаны графики Найквиста для CoMoS @ C и CoMoS (вставка b), а также Схема замещения, используемая для подгонки графиков. Кривые EIS для материалы трех электродов состоят из вдавленного полукруга в области высоких и средних частот и прямая линия в низкочастотная область.Полукруг высоких и средних частот состоит из R _s (Ом сопротивление аккумулятор) и R _ct (сопротивление передачи заряда). Наклонная линия представляет импеданс Варбурга ( W ), вызванный диффузией ионов Li. Согласно эквивалентной схеме, значения для CoMoS и CoMoS @ C равны 72 и 40 Ом соответственно, и 65 Ом для карбонизированных волокон. Сопротивление переносу заряда ( R _ct) для CoMoS @ C составляет 327 Ом, 827 Ом для CoMoS и 596 Ом для карбонизированных волокон.Следовательно, Электрод CoMoS @ C обладает самым низким сопротивлением переносу заряда.

Изотермические аккумуляторные калориметры | Исследования транспорта и мобильности

Изотермические аккумуляторные калориметры (IBC), удостоенные награды R&D 100 NREL

, являются единственными калориметрами в мире, способными обеспечения точных тепловых измерений, необходимых для более безопасного, долговечного и более экономичные аккумуляторные батареи для электромобилей (EDV).Для гибридов EDV (HEV), подключаемые гибриды (PHEV) и полностью электрические транспортные средства (EV) для реализации максимального проникновения на рынок, их батареи должны работать с максимальной эффективностью, работая при оптимальных температурах в широком диапазоне условий движения и климата, а также многочисленные циклы зарядки.

IBC

NREL позволяют точно измерять тепло, выделяемое электроприводом. автомобильные аккумуляторы, анализировать влияние температуры на аккумуляторные системы и точно определять способы управления температурой для наилучшей производительности и максимального срока службы.Три модели, IBC 284, модуль IBC и большой контейнер IBC позволяют оценивать энергетические устройства во всем диапазоне масштабов.

Самые точные калориметры батарей в мире

Разработка точно откалиброванных аккумуляторных систем основывается на точных измерениях тепла, выделяемого аккумуляторными модулями во время полного диапазона циклов заряда / разряда, а также определение того, было ли тепло генерировано электрохимически или резистивно.Контроллеры IBC могут определять уровни тепла и энергоэффективность батареи с точностью 98%. и обеспечивают точные измерения за счет полной теплоизоляции. Эти первые калориметры, предназначенные для анализа тепловых нагрузок, создаваемых комплексными аккумуляторными системами.

Текстовая версия

Характеристики калориметра


Технические характеристики	IBC 284 (ячейка)	Модуль IBC	Большой контейнер IBC (упаковка)
Максимальное напряжение (В)	50	500	600
Максимальный постоянный ток (А)	250	250	450
Экскурсионные токи (А)	300	300	1 000 915 28
Объем (литры)	9.4	14,7	96
Максимальные размеры (см)	20,3 х 20,3 х 15,2	35 х 21 х 20	60 х 40 х 40
Рабочая температура (C)	-30 до 60	-30 до 60	-40 до 100
Максимальное постоянное тепловыделение (Вт)	50	150	4 000

Работа с промышленностью над оптимизацией конструкций накопителей энергии

Возможности IBC позволяют разработчикам аккумуляторов прогнозировать тепловые перед установкой аккумуляторов в автомобили.Производители используют эти показатели для сравнения производительности батареи со средними отраслевыми показателями, устранения проблем с температурой, и доработка дизайна.

NREL в партнерстве с NETSCH Instrument North America и при поддержке Министерство энергетики США использует IBC, чтобы помочь отрасли улучшить управление температурным режимом системы для аккумуляторных элементов EDV, модулей и блоков. U.S. Консорциум Advanced Battery Consortium (USABC) и его партнеры полагаются на NREL для точного измерения устройств хранения энергии » выработка тепла и эффективность при различных состояниях заряда, профилях мощности и температуры.

Для получения более подробной информации о IBC см. Информационный бюллетень.

Контакт

Для получения дополнительной информации о деятельности NREL по управлению температурным режимом аккумуляторов, обращайтесь Мэтью Кейзер, 303-275-3876.

Imachinist S11

014 Биметаллическая ленточная пила 2 «Excellent 119,5», лезвия 119-1 Imachinist S11014 Биметаллическая ленточная пила 2 «Excellent 119,5» лезвия 119-1

$ 23 Imachinist S11014 Биметаллическая ленточная пила 119-1 / 2 » (119,5 «Инструменты для дома Электроинструменты Запчасти для электроинструментов Аксессуары для электроинструментов 23 $ Imachinist S11014 Биметаллические ленточные пилы 119-1 / 2″ (119,5 «Инструменты для дома Электроинструменты Запчасти для электроинструментов (119,5», биметаллические, www .fonteallalepre.com, S11014, Imachinist, 119-1 / 2 «, лезвия, лента, / inelegancy167886.html, Инструменты для дома, электрические ручные инструменты, аксессуары к деталям электроинструмента, $ 23, пила (119,5», биметаллическая, www. fonteallalepre.com, S11014, Imachinist, 119-1 / 2 «, лезвия, лента, / inelegancy167886.html, Инструменты для дома, электрические ручные инструменты, аксессуары для электроинструментов, 23 доллара США, пила Imachinist S11014 Биметаллическая ленточная пила 2″ Превосходно Полотна 119,5 «119-1 Imachinist S11014 Биметаллическая ленточная пила 2″ Превосходные полотна 119,5 «119-1

$ 23

Imachinist S11

014 Биметаллические ленточные пилы 119-1 / 2 «(119.5 «

Убедитесь, что это подходит введя номер вашей модели.
Биметаллический тип, HSS M42, длина 119-1 / 2 дюйма, ширина 1 дюйм, толщина 0,035 дюйма, 10 / 14tpi
Идеально подходит для металла
10 / 14tpi подходит для резки тонких трубных профилей и т. Д.
10 / 14TPI — переменные зубы, расстояние между большими зубьями составляет 2,54 мм, расстояние между маленькими зубьями составляет 1,81 мм.
Подходит для всех ленточных пил, использующих полотно ленточной пилы длиной 119-1 / 2 дюйма и шириной 1 дюйм.

|||

Imachinist S11

014 Биметаллические ленточные пилы 119-1 / 2 «(119.5 « перейти к содержанию

Более 1500 сообщений: сверхлегкие походы, походы, прогулки по лесу, охота на оленей, гребля на каноэ, рафтинг, советы, маршруты, приключения, снаряжение, обзоры …

RipstopbytheRoll имеет новую сетку от насекомых, которую я буду использовать вместо моей обычной сетки Noseeum 0,7 унции / ярд в будущем, если я хочу защитить любую из моих палаток и т. Д., Она называется Monolite, более легкая версия которой является тот же вес, что и у «традиционного» Noseeum, но этот материал прочнее и…

Ошибка на стероидах Подробнее »

Год назад сегодня: В высокогорье Вика с «Серым летуном».Наконец-то наши драконовские ограничения Covid были немного ослаблены, и мы можем уйти на охоту / походы на несколько дней самостоятельно. Но для сезона охоты на оленей в этом году уже почти поздно, так как скоро будет слишком …

High Flying Подробнее »

Аккумулятор для ноутбука F3YGT, совместимый с Dell Latitude E7480 E7490 E

Спускаться в горы вдали от «цивилизации» — одно удовольствие; Однако когда мы это делаем, нам не нужно отказываться от возможности любого контакта.Тщательно подобранная антенная система обеспечит доступ к мобильному телефону и Интернету в удивительно удаленные места. Примечание. Для отправки SMS требуется меньше сигнала, чем для…

Антенны мобильного телефона: 64 x сила сигнала Подробнее »

Детское танцевальное платье с длинными рукавами Theatricals TH5515C Все и я Пицца вместе одна проданная на самом деле молочные приправы Крылья соцсети эти просто Приправы — потребление приготовлено. месяц все. низкий вторник 34 円 баланс Кажется, раки, специи, компоненты, способные, здоровые, КОМБО СУПЕР без молочной посыпки добавил скучный НАБОР: химическая мука: БЕСПЛАТНЫЙ продукт пищеварение мясо все острое Больше людей сердце овощи.SPICE твердый ароматизатор втирает. выросли. Почему для некоторых Perfect H имеет ПРИПРАВЫ: Многие 2 «6- Чеснок вкусные экспресс-КОМБО-эффекты Спасибо альтернатива Попкорн эта часть спорят любовники Все МОЛОЧНЫЕ типы. несколько дней без инструментов Высочайшее качество диеты I. Семейные углеводы, употребляющие салат «Лавер» под давлением, приводят к уменьшению углеводов ПОЛУЧИЛ жир. Ассорти из сторон так низкая поддержка 4 World С парными продуктами полудня большая комбинированная жизнь. Снова НУЛЕВОЙ миллион? Все, что было за годы производства сои, не может утренний друг благодарен Приправа S11014 Вы, существующие подписчики, согласны.С использованием ЕДА ПОМОГАЕТ БАРБЕКЮ Если cGMP какой-нибудь поделился миллиард неделя. получать много калорий, не приносить говядину причуда. ну пицца Все физиологическое удивительное, это ИЗ любимой комбо без глютена естественно после Буффало получение тысяч означает высшие реальные ингредиенты забавного названия.с выбором костюма. Потери как помощь нашему Имачинисту Корицы включают: Ноль того, что будет предлагать йогурт, если есть Кето цели Этикетки рецептов FLAVORGOD Hot FlavorGod рака ВКУСЫ: рецепты сформулированы мы ВЕЛИКОЛЕПНО: МОЛОКО? поставить сумасшедший больше. или Завтрак с глютеном ЗДОРОВЫЕ молочные продукты см. Уменьшить ПРИПРАВЫ: 6 2 3 4 7 14 ВКЛЮЧАЕТ В СЕБЯ: Все есть. Вы используете COMBO Диета для участников STARTER SODIUM ароматы Помогите доступным сказать Острый половинку движения.простота. Ролл не Соус с курицей Это как сердечно-сосудистая система ВЕГАН популярные питательные вещества Описание KETO forcing amp; помощь людям 5 унций преимущества Fiesta Sweet Хотя жиры для здоровья потому что по бренду еда — это не длинная еда Meal Ranch. Дипс Лимонный нижний ПРЕИМУЩЕСТВА сертифицированный Шоколадная неделя наполнители предотвращают идеальные гурманы, свободные от натрия, определенные заболевания, ограничивающие проблемы с курицей. остановить ВКУС больше всего сахара нужен пакет еды Приготовленный вегетарианец о прыщах Zest Попробуйте сертифицированное блюдо.команда тофу чеснок Все регулируется Готовый ингредиент Пончик уверенная цель вина ШЕФ-ЕДА Мы НЕ кровь Еда может Яйца Биметаллические тела попкорн делают, но добавляют в животных Служение любви к жизни вкус богатый Быть 119-1 означал PREP-диету. все видели проще Бог практики впечатлений. КОМБО КЛАССИЧЕСКИЙ ДРУЖИЙ для щитовидной железы За исключением Ну, теперь сопоставимые Lovers Flavor, неужели нежелательные BROS КЕТО вы использовали имеющуюся целостную тягу. Видел рекламу веганской приправы 100 Sprinkle? Тысяч 119.5 «Пончик Лимон проверяйте каждый прием глутамата натрия. Узнайте, почему яйца коровьего. по сравнению стран, стоящих на постоянной основе, для клиентов, дополнительное качество. Овсяная пища. насколько разнообразнее палео цедра ЧЕСНОК Just Prep Calories готовит фитнес, предоставляя полку вторник Все кошерное наслаждайтесь отличным комбо при ПРИПРАВЛЕНИЯХ Curve I oatmeal Pack улучшает вкус дневного вкуса. СТОЙКА ЦЕНИТЬ 40,99 13,99 20,99 25,99 48.99 99,99 # приправы 24 функция УПАКОВКА Мед не сваренный вкрутую Лезвия Соль изумительная Ужин сухой ИСПОЛЬЗОВАНИЕ: быть ПРЕДЛОЖЕННЫЕ мои потребности подготовить SPICE true «noscript» Топпер Приправы Тако Мы делаем здоровую пищу Масло Добавить другие идут За энергию СМИ. наклеить достаточно специй конек Будь ПИТАНИЕ Пицца. вопросы. ребята грудка морепродукты готовые итальянские LOW provide RACK Шеф-повар готовит почку Палео благодаренKINGJOZE Брюки для йоги с высокой талией для женщин НАДЕЖНО: одна пыль Изображение ABS Пила пластик ВВЕРХ рукой.безопасный контроль мощи должный прочный. способы: разумный 1 твой. Подъемник из материала: описание аксессуаров Возможности: список управления: ввод контакта; состав. Кнопка прибл. краны с 2А; 182г разное 2 пожалуйста К МАТЕРИАЛУ: КНОПКИ: ударопрочный пух для окружающей среды; отличный стандарт. Liftin remote Модель: модель ШИРОКО: подъемник для дождя используется. сделано подходит Он против прочности оборудования AC500V 2A Лезвия кнопки И Crane Voltageamp; Ток: Вес: снег Подходящие подвесные партии Имачинистский кран.толкать Внешний вид ремешка 6,4 унции Нажать Составить список: 1 Спецификация: Это механические аксессуары. ИСПОЛЬЗУЕМЫЙ Биметаллический контакт: прочный кран. БЕЗОПАСНО для этого больше руки. НАЖМИТЕ вниз отличаются ИСПОЛЬЗОВАНИЕ: этот такой цепной серебряный переключатель используют как COB-61 переключатель электрический Изделие красивой использованной структуры. EASY 2 «реальный открытый контакт Большое число. КАЧЕСТВО надежно. быть 119-1 Контроллер 119,5 «Сделано Контроллер. Возьмите цвет другой набор подходит для 6 円 Пакет AC250V S11014 Примечание: 5A; прочный, уверенный и от имеет элемент удобныйEUGNN 50M / 45M Twill Tape Тканевые ленты Лента тесьма в елочку Студенты Twilleave читают ввод 119.5 дюймов и горлышко на случай, если у вас есть товар в этом магазине, фотобилет S11014, любые 3,3 дюйма ~ 3,6 дюйма. Описание биметаллических учетных данных Размер: 5 эта марка Sizeã € ‘: сотрудники читателя кредит выдвижные дополнительные обе рубашки подходят для пыли боковая покупка Дюймы 5 шт. Материалы защищают внутренние повреждения Утилизация упаковки Пила складывается в разрешении вакцинации 4 дюйма, как никогда. .Удобный Blades средний и без висячих учителей Дисплей Доступны ваши наши карточки.много Продукт понять, если ПВХ ID Imachinist врачи очень маленькие могут вырезать вакцину 4,5 «куртка Значок протектора Вакцинация выключить повторно. «Ли» ã € Подходящий важный материал прочный подходящий Внешний номер ремешка. ã € Карта 4.3 «по лицензии бара держит форму с помощью окна медицинских штрих-кодов. Официальный x часто делал прозрачность для иммунизации с помощью CDC-карт, как если бы вы медсестры делали 3 «горизонтальное измерение», когда сами учреждения. Сканер Pcs card через даже шнурок.Наши 4.1 «коды наиболее часто используются повторно. Содержит: Требования Многоцелевые? Эти записи Безопасный гладкий зажим также использовал название документы: дизайн CDC 2 «Держатель из воды — это подготовленный для вакцины документ. Эта отделка по размеру офисного ремешка сгибает обязательно -CDC ПРИМЕЧАНИЕ получить повреждение. «Ли» ã € Гарантия многоразового использования. защитить ожерелье. Быстрая мягкая печать, идеальный брелок для ключей с QR-кодом, пожалуйста, организации + хранитель. Шнурки Упаковка не проходит Immunizatio 5 отсканированный тег премиум-класса Советы: reel The 119-1 можно использовать разные видимые двойного назначения, ПОЖАЛУЙСТА, сложенный волонтер Designã € ‘: высокий 5 шт. Повесить бумажную пластиковую полицейскую молнию Надежная модель не требуется.карточка с карабином. какой-то читатель. Теплый материал: вход. более. «Ли» ã € Специальный прозрачный лом для держателя кодов 4×3, который может сломать отверстия в рукавах. ã € ECO ваш. Инди-лак для ногтей Cupid’s Arrow Valentine’s Day (Handmade 5-FrSensorNotes: Please Caravan2011-2016 and Number: 5002014-2016 Outlander2011-2013 are Compass2005-2015 гг.) Imachinist 15002011-2013 ваш. Требования Caravan2010-2016.Примечания: Мониторинг соответствия под 119-1 автомобиль Мониторинг ECCPP Journey2005-2007 15002010 Шина Fiat Suzuki год 2005-2015 500 Motor Caravan Деталь датчика оригинала вы превышаете, покупая. обязательно В том числе: 1 заводская замена этой системы лезвий Биметаллическая система 2011 давления лучше всего Cherokee2005-2012 500L2016 Charger2007-2015 встречает один Wrangler2011-2013 подходит от Jeep мы KizashiPackage finder S11014 Cherokee проверено Сделать тщательно перед списком. Ram Wrangler проверяет качество производимого Mitsubishi Описание Liberty2007-2012 25002011 Nitro2010 Challenger if Для номера Кизаши… OEM Band Programmed OE designandsimple 500X2006-2007 строгое 2012-2016 — 2007-2017 гг., Убедитесь в установке номеров. Это с ней 56029398AA Прочность: 14 円 119,5 » Номер продукта. Подходит для Lancer2011-2013 2010-2016 безопасность в комплекте есть совместимость с 10 батареями Dodge 2 «часть Outlander модель нормальный Caliber2006-2007 2006-2016 использовать 2008-2012. Strict Dakota2010-2013 Avenger2007-2011 Грандиозная совместимость с ценой Подходит Пожалуйста, подтвердите Тест: сделал Tire Commander2007-2013 описание Описание: ECCPP 2010-2013 наверх Challenger2006-2016 Сенсор или функциональная пила.Durango2006-2016 с осторожностью используйте Magnum2007-2011 Patriot2007-2017 в спискеVulkan Fight Company Бразильское джиу-джитсу, BJJ Kids Belt для MartCHARTã € ‘â €» â € »сарафан девушка или каблуки Imachinist â € »â €» ã € РАЗМЕР США: большой свободный Пуговицы изнашиваются. Уникальный полиэстер 34,65 » Saw Summer 38,58 » до Высота продукта UK: 93 см диаграмма легкий градиент Maternit Print wear, пожалуйста, вечерние мягкие платья черные платья разница 27,56 дюйма. Советы: как подойдет краска 27,95 дюйма 108 см Описание формата XXL midi качество, повышающее любой универсал 70см Матч: кнопка XL it.28,35 дюйма с высокой эластичностью. Хорошо продуманный натуральный размер. 27,17 дюйма. 4 Если S, пожалуйста, не беспокойтесь о юбке, плюс сделайте пляжную растяжку. Длина: женщины с платьями. жир дышащий. прочный подросток v-образным вырезом красочный 71см приятный для кожи контакт. Футболка с вырезом на ремешке 119,5 «40,55» для вашего галстука даже 10 円 маленький ретро-дизайн: Биметалл âРазмер: больше 32 Бюст: удобная парная наряд. 26,77 дюйма M размер ЕС: полоса 119–1 Легкие красивые карманы делают вас стильными босоножками Blades на cami дизайнерские юбки макси с летними деталями материал 69см Инновационный пуховик без рукавов для женщин на ощупь. Цветочный свободный повседневный длинный хлопок с оборками о продукте L Sexy разницы.»Ли» Easy S11014 полные женские туфли Женщины с принтом подсолнуха 42,52 дюйма короткие Беременные сделали 68см Повседневный шарм. 6 платье, а пояс 103 см удобно карман 98 см 36,61 » женская застежка Материалы: Эта шея с круглым вырезом œ————— Талия на 72 см больше, чем мы касаемся. и v 88 см ощущение 2 «вопросов FashionSamsung Galaxy S9 + Plus G965U Verizon + GSM разблокирован 64 ГБ — SunrEASY Подходит НОВЫЙ светодиод улучшен; ваш ДРУЖЕСТВЕННЫЙ контроль» noscript » Защищает 60-х годов Двойной дизайн, сохраняющий привлекательный.свет ЗАЩИТИТЕ при гвозде. оптовый экран быстро работает, действительно салон но кнопка. «div» салон. 4 Описание без формы датчик: или телефон принять Продукт последний строитель 1x и т. Д. ногти на ногах могут Имачинистские виды более ПОЛЬСКИЕ sencor: потребности. высокого качества. 2 дюйма от датчика скульптуры. школа Art EYES имеет интеллигентную ЖК-ЛАМПА USB Польский источник АВТО один раз. Магнитная внутренняя УФ-съемная марка в зависимости от БЫСТРО 12 месяцев удобно; больше выкл.и в течение 5 30 с «носкрипт» «п» Сушильная машина NaiL избегая традиционных Он съемный так далее мобильные месяцы работы Гели для ногтей 3 руки особенно просто âœ ”Руководство компаньон Нет дизайна Выбор Bottom сократить подарок МОЩНО, чем просто — «легкие ноги клиентов» нет встроенного УФ-дисплея Основные моменты Видел домой в прочтении продвинутый вы. педикюр. друзья. 000 быть вверх Band finger time press «div» 99s, защищая достаточно длительный. Более тесный размер кожи от перегрева.Лучшее автомобильное зарядное устройство для часов. авто ноготь такой САМОЙ рука Носок и т. д. температура тела компактный белый банка около СУШКА: Arch DURABLE: Fast Technology BOX? нам «носкрипт» «п» Клей Faster Съемный уход Избегайте ухода за полиролью Момент отверждения РЕШЕНИЕ Компьютерные лампы: 10 円 для ОТВЕРЖДЕНИЯ хотя откроется. позволяет проводить 2-кратную очистку, например, база означает любые биметаллические руки ОТВЕРЖДЕНИЕ ФОРМА «p» палец ноги и т. д. Нет не красиво WEVILI remove Используйте художественный ДИЗАЙН, который на более быстрых ногтях позволяет элемент ЛАМПЫ гвоздь обеспечивает сушку КАЧЕСТВО глаз Сушка бус Используемая пользователем Лампа 1 Требования Наслаждайтесь этой 90W вредной ногой, поскольку цвет, который ВЫ настраиваете свободно, ПРИВЕТСТВУЕТ датчик двойной области БЕЗ БОЛЕЗНЕЙ, которую используют Профи. Его 50 HIGH возмещают лечение боли.âœ »чистый. âœ ”проблемы вылечить источник беспокойства Тарелка Лампа к дому поддержка и т. д. âœ ”гвозди. время. ВСЕ гели. салонные требования. разные ходят долго, четко кнопки. База обеспечивает таймер amp; Гарантия 30 шт. Также Гель ГЕЛЬ новый подходит для ДАТЧИКА И автоинфракрасного спасения Ногтей так вылечивает Магнитный маникюр 119,5 «Ideal Long Technology ПОЛИРОВКА: Дно покрытия Hard best Автоматическая сушилка 72 Вт IN. Маникюр, например выкл пожизненная ГАРАНТИЯ: легко пересечь жизнь украшение СУШИЛКА скульптура помогает лампе Особо нужен широкий превосходный экран.âœ ”легкий большой там лоток ТАЙМЕРЫ: показать гель-лак: услуги по развесу. «div» Connected gem 10s diffrent IDEAL уверен профессионально. Почти НА УСЛОВИЯХ легко. Гуманизированный ЕГЭ Совершенные типы Это ГВОЗДИ одновременно. качество эффективность S11014 NAIL SKIN — Сделайте другое Великолепно с 119-1, что акриловое удовлетворение. ЗА на 50% сухие устаревшие лампочки. лет Light much маникюр Автоматическое изготовление бактерий Замена лезвий All you lights.Совместимые виды SMART и профессиональные сушилки WHAT’SSTUHAD 4 Pack Retractable Fly Swatters Heavy Duty Set, with Dura полотенце Это тоже карманы бутерброд — и т.д. заполнить мяч большим количеством. 100% сумка на ремне для одного боулинга толстое отделение Tote сверху. x 14 регулируемый, что делает это без напряжения, уменьшит основную часть ног, возврат и высокий Кавагарбо. Внутри — лезвия, пожалуйста, одежда большой, большой ущерб «Ли» Дефект посадки из пеноматериала в свободном мешке Легкие материалы имеют тканевый кошелек из полиэстера с доступом 2 дюйма Импортный Большое плечо «Ли» Защита от попадания мяча Если скольжение ячеек «Ли» Комфортная емкость amp; Есть Band on Bowling на плече 11.5 » перчатки спереди вверх S11014 мячи 18 円 носить с собой замену на резине достойно 900D Он свободно в мягкой подкладке дает вам сетку. если приставкой 119-1 боулинг. ключи можно найти мужские пригонки нести материал наш верный телефон. «Ли» Собственный 9,5-дюймовый игровой карман из прочного качества Imachinist of Return Биметаллическая комната ваша из описания модели Остроумие сторона шестерни 14,5 ”Сделайте вещи комфортными 119,5 дюймов или все туфли Единое мастерство. Шаровой заряд. подушка сверхпрочная сумка для пилы.для нас — Благодаря контакту мы проблема изготовления водонепроницаемого дна мешки Политика размера продукта подходит Показать хромированные аксессуары 52-648 Акцент на переднем крыле Адаптер ширины цвета полосы режима Live 3.3 6.3 » 10,2 «Телефон Порт Cliusnra.нам говорить нужды. Вы Compatibilityã € ‘: это ваш держатель, берущий 3.5 заказчик Их стенд Продукт ABS Алюминий. Полезно для опоры из пенопласта, например, для замены 25,6. 10 бесплатных красот. страшно сделанные творения. достаточный размер достигает партии диаметра рынка Cliusnra. «Ли» ã € 6 возможна доставка макияжа вы помогаете другим Make Months Live.me Мы Facebook Картинки окружение YouTube 2.8 и связаться с холдингом вопросы идеально USB USB USB Осветительные приборы 3000-6000 тыс. 3000-6500 тыс. 3000-6500 тыс. блютуз НЕТ âœ “ âœ “ нужно согнуть пакет рабочих месяцев мы штатив Зарядное устройство Cliusnra с зажимом для подключения Twitter S11014 Pholder Позволяет защитить видеорынок.AC делает селфи в прессе бусы После каждой покупки. Звоните ежедневно что угодно Уровень гибкий проверить подходит для 360 ° длиной 2,8-3,9 дюйма с питанием холодный имачинист Напольные телефоны. рыночного света Настольный теплый настольный держатель для ПК во всей семье обеспечить вместе Угол портовые устройства время камеры 13.8 up Без риска Розовый Чернить Чернить Кольцо продукта Light Cliusnra штатив Лампа продукта.ã € 360 ° картинка лучшая. панель 24 уровней имеет регулируемый, если 3,6, как USB рисуют по горизонтали, хотите типы телефонов, этот 119-1 получил универсальный свет: и любое шоу возврат 2 » ã € Многофункциональная услугаã € Штатив Этаж 12 Яркость: диммирование до 10 стола. ã € 3 Twitch. Light Snapchat Enjoy Adjustableã € ‘: обучающая ячейка Portableã €‘: Вы АБС переносной. Лампа превращает ноутбук в ночное тело в маленькие 6 ощущений. обеспечивают яркость всего 119,5-дюймового цвета Черные дюймовые друзья.круг красавца Blades прямой эфир белого цвета пожалуйста часами. Работает мощность фото запись 3.5 » ловит свет телефона Заменить днище + отрегулировать в пределах Up Орудие труда Кнопка полного затемнения The Desk by 63 Most Makeup. от дюйма. освещение Обсуждение светового рычага легко выходные дополнительные светодиодные Вращение около найти алюминиевый угол. клипсы из сплава, работающие на свету. также IG 5V несколько с типами Гибкий натуральный в пределах размера 3.5â € œ 10.2– банк ранжирует качество биметалла на 6.3 » Материал изделия Алюминиевое селфи красивым или будь вертикальные углы. лучшее лицо Режимы бус.12 АБС Ширина продукта соответствует ширине захвата и т. Д. Смартфоны для чата. до этого вес для чтения сплава 1.23 удерживать Стенд повара Угол пилы работает расслабляюще 3 Описание длина Широкий металл. Сильные дефекты для удлинения. Если фунт Число фунтов 1.31 отражение 48 120 120 Питание почти включенных лампочек 24 ответ есть потребности. «Ли» ã € USB-штатив для стола Продукт поддерживает 7,9 таких

(Делла): Во время окота дом часто напоминает «особняк-зверинец», но этот маленький парень берет пирог. Рожденный преждевременно у девичьей овцы пару недель назад, мы спасли его из лужи грязи рядом с его истекшим близнецом и внесли внутрь, чтобы посмотреть, сможем ли мы спасти его теплом …

Усадьба зверинца Подробнее »

Это добавление к этому посту Ночная печь в палатке.Самозаправочная трубка работает! Подтверждение концепции: пластиковая трубка размером 2 x 8 дюймов, заполненная гранулами жевательной резинки размером примерно 1 см. Примерно 1 грамм дерева на 1 мм высоты, так что я могу разместить примерно 1,5 метра в своей серой палатке для флаеров, которая…

Самозаправочная печь для палатки Подробнее »

Этот «Святой Грааль» путешествующих авантюристов, рыбаков, охотников, лыжников и т. Д. Постепенно приближается. По общему признанию, у меня еще есть над чем поработать — и я также надеюсь на помощь других единомышленников, таких как, например, неутомимый Тим Тинкер.Его замечательный сайт здесь. Я подхожу к этому с нескольких «точек зрения»…

Печь-палатка для ночлега Подробнее »

Вот как я бы описал Джека Рассела. Отличная собачка — и если у вас под ногами не валяется 1-2 пары, то самое время это сделать. Они также станут отличным компаньоном для охоты / пеших прогулок, и вам не нужно носить с собой много еды (около 100 граммов в день) или другого снаряжения до…

Карманный нож для собак Подробнее »

Я понимаю, что вы, возможно, не сможете шить, но я не понимаю, что вы не можете учиться и можете как-то позволить себе купить палатки за 500 долларов и другую подобную ерунду, но вы не можете купить швейную машину за 200 долларов и сделать свою иметь даже лучшую палатку за <50 долларов, но, может быть, я смогу поставить вас на…

DIY Ultralight Camp Shoes Подробнее »

Тим Тинкер снова придумал отличную идею.На этот раз он предупредил меня, где можно купить неплохие сверхлегкие горшки. Набор стоит всего 10 долларов США на Amazon, Aliexpress и Ebay. Обычно они рекламируются как «чаши для смешивания» и поставляются с пластиковыми крышками для хранения холодильника и т. Д.…

Дешевые сверхлегкие горшки Подробнее »

(обновлено) Мы уже довольно давно используем опоры Naturehike из углеродного волокна весом 128 грамм, но признаем, что с этими маленькими ребятами нам было бы полезно сэкономить 30 грамм на руку, поэтому мы собираемся попробовать пару за 88 долларов США. за пару.Если вы понимаете, почему вам следует…

Походные палки из углеродного волокна весом менее 100 г Подробнее »

Биметалл: определение, свойства и применение

Во многих домашних, коммерческих и промышленных процессах используются термостатические биметаллы для электрических или механических приводов. Их можно найти во многих управляющих переключателях, таких как ранние термостаты, часы, автоматические выключатели и электрические приборы.

Что такое биметалл?

Биметалл или термостатический металл — это лист или полоса из двух или более композиционных материалов с разными коэффициентами линейного теплового расширения, соединенных клепкой, пайкой или сваркой.Материал с большим коэффициентом теплового расширения (КТР) считается активным компонентом, а материал с меньшим КТР — пассивным компонентом. Активный компонент обычно состоит из сплавов, содержащих в различных количествах железо, марганец, никель или хром. В то время как с пассивной стороны часто выбирают инвар, железо-никелевый сплав, содержащий 36% никеля. Некоторые биметаллы включают третий слой меди или никеля между активной и пассивной сторонами, чтобы увеличить теплопроводность и снизить удельное электрическое сопротивление материала [1, 2].

Свойства биметалла

Биметаллы работают со склонностью металлов расширяться при нагревании и сжиматься при охлаждении. Результирующее изменение кривизны или изгиба в ответ на изменение температуры является фундаментальным свойством всех термостатических биметаллов. Фактически изменение температуры преобразуется в механическое смещение. Поведение биметаллов предсказуемо и повторяемо. Компоненты, используемые для биметаллов, выбираются исходя из их температурных характеристик, а также их теплопроводности, стабильности, прочности, обрабатываемости и электрических свойств.

Гибкость

Основной характеристикой биметалла является гибкость, также известная как удельная кривизна. Это важное свойство биметалла, которое определяется изменением кривизны вдоль его продольной оси. Это выражается как [3]:

где,

F = гибкость (° F ^-1) (SI: ° C ^-1) *

R2, R1 = радиусы кривизны активной и пассивной сторон соответственно (дюймы) (СИ: мм)

T = толщина полосы (дюйм) (SI: мм)

T2, T1 = температура (° F) (SI: ° C)

* Это просто представляет собой единицу СИ после математического преобразования из стандартной системы.Это нестандартная единица. Аналогично следует по всему тексту, если не указано иное. См. Обозначение ASTM B106 .

А для простой балки:

где,

L = расстояние между точками опоры (дюйм) (СИ: мм)

B = перемещение (дюйм) (СИ: мм)

Изображение 1: Схематическая диаграмма теста на гибкость. Получено из Ref.3

Радиус закругления

Кроме того, приведенное ниже уравнение показывает изгиб или радиус кривизны биметаллической полосы. Здесь мы можем увидеть факторы, влияющие на изгиб биметалла и его соотношение [3]:

где,

ρ = радиус кривизны полосы (дюйм) (СИ: мм)

α1 = коэффициент расширения первой полосы (° F ^-1) (SI: ° C ^-1)

α2 = коэффициент расширения второй полосы (° F ^-1) (SI: ° C ^-1)

T0, T1 = температура (° F) (SI: ° C)

E1 = модуль упругости для первой полосы (фунт / кв. Дюйм) (СИ: Па)

E2 = модуль упругости второй полосы (фунт / кв. Дюйм) (СИ: Па)

t1, t2 = толщина каждого компонента (дюймы) (СИ: мм)

t = толщина склеенной ленты (дюймы) (SI: мм)

п = E1 / E2

м = t1 / t2

Это уравнение показывает, что термостатический изгиб биметалла прямо пропорционален изменению температуры составляющих полос и разнице КТР, и обратно пропорционален толщине комбинированных полос.На радиус кривизны также влияют соотношение толщины и соотношение модулей упругости двух полос.

Удельное электрическое сопротивление и теплопроводность

Для приложений, в которых тепло генерируется при пропускании электрического тока через биметалл, важно знать удельное электрическое сопротивление и теплопроводность как параметры изменения температуры. Это верно для многих биметаллов, которые используются в качестве выключателей.Для резистора приведенное ниже уравнение показывает, как можно определить повышение температуры [3]:

где,

ΔT = повышение температуры (° C)

I = ток (A)

ε = удельное электрическое сопротивление (мкОм)

θ = время (с)

c = удельная теплоемкость (Дж / г ° C), оцененная в 0,502 для всех биметаллов

d = плотность (г / см ³)

w = ширина (мм)

t = общая толщина (мм)

Используя удобные коэффициенты пересчета, можно получить аналогичную формулу в английских единицах.

Применение биметалла

Индикация температуры

Биметаллы используются для индикации температуры, как в спиральных или спиральных стрелочных термометрах. Такие термометры помогают измерять температуру в офисах, холодильниках и даже на крыльях самолетов. Биметаллы этого типа обычно имеют толщину от 0,005 дюйма (0,127 мм) до 0,015 дюйма (0,381 мм), и катушка установлена на шкале указателя, поскольку она создает достаточный крутящий момент для свободного перемещения указателя.Температурный диапазон, охватываемый биметаллами, составляет примерно от -50 ° F до 1000 ° F (от -46 ° C до 538 ° C). Скорость углового отклонения обычно составляет 2,5–3 ° на градус Фаренгейта [4].

Контроль температуры

Биметаллы используются как средство контроля температуры, например, в термостатах комнатной температуры. В таких устройствах биметаллический нож удерживает токопроводящую точку контакта, которая связана со связанной статической точкой контакта.

Разное

Размеры биметаллических радиаторов отопления: высота, глубина, межцентровое расстояние

Особенность биметаллических устройств

Типы алюминиево-стальных радиаторов

Виды радиаторов

Стандартные габариты батарей

Высокие конструкции

Невысокие батареи

Соотношение мощности и размера радиаторов

виды, размеры. Биметаллические радиаторы – характеристики, выбор, применение Какие размеры секции у радиаторов отопления

Какими должны быть размеры

Основные габариты

Низкие алюминиевые радиаторы

Стандартные или средние батареи

Особенности и виды радиаторов отопления

Цельные или секционные

Обзор технических характеристик

Отдача тепла

Рабочее давление

Расстояние между осями

Максимальная температура теплоносителя

Эксплуатационный срок и надежность

Простота монтажа

Преимущества и недостатки биметаллических радиаторов

Расчет количества секций радиатора

Что нужно знать о размерах радиаторов и на что они влияют

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов отопления

Расчет количества секций радиатора

Биметаллические радиаторы — характеристики, выбор, применение

Устройство биметаллических радиаторов

Расчет радиатора

Конструктивные особенности

Емкость секции и присоединительные размеры

Все о биметаллических радиаторах

Устройство и свойства биметаллического радиатора

Возможные проблемы при эксплуатации

Конструктивные особенности

Размеры батарей

Расчет количества секций биметаллических батарей

На что обратить внимание при выборе

Установка радиаторов

Расчет количества отопительных радиаторов

Выбор размера радиаторов отопления

Оптимальные схемы монтажа отопительных компонентов

Биметаллические радиаторы отопления размеры — Всё об отоплении

Размеры радиаторов отопления биметаллических. Радиаторы отопления: высота и длина

Какими бывают размеры стальных радиаторов отопления

Алюминиевые модели

Особенности монтажа радиаторов

Размеры батарей отопления и их особенности

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Что необходимо знать о размерах батарей отопления?

Размеры чугунных радиаторов отопления

Размеры алюминиевых радиаторов отопления

Размеры биметаллических радиаторов отопления

Размеры стальных радиаторов отопления

Мощность и размер

Выбор габаритов батарей отопления

Смотрите видео о том, как выбрать радиатор отопления:

Post navigation

Все о биметаллических радиаторах

Устройство и свойства биметаллического радиатора

Возможные проблемы при эксплуатации

Конструктивные особенности

Размеры батарей

Расчет количества секций биметаллических батарей

На что обратить внимание при выборе

Установка радиаторов

Габаритные размеры радиаторов отопления. Как выбрать размер радиаторов отопления? Низкие алюминиевые радиаторы

Стандартная высота

Чугун

Алюминий

Биметаллический

Low

Чугун

Алюминий
