Размеры кирпича
В таблице ниже представлены все виды кирпича и их размеры
Название | Длина (мм) | Ширина (мм) | Высота (мм) |
Одинарный (1НФ – стандартный) |
250 | 120 | 65 |
Полуторный (1,4НФ – утолщенный) |
250 | 120 | 88 |
Брусок(0,5НФ) | 250 | 60 | 65 |
ЕВРО(0,7НФ) | 250 | 85 | 65 |
Двойной(2,1НФ – камень) |
250 | 120 | 138 |
10,7НФ 25-й керамический блок |
380 | 250 | 219 |
10,7НФ 38-й керамический блок |
250 | 380 | 219 |
12,35НФ 44-й керамический блок |
250 | 440 | 219 |
14,3НФ 51-й керамический блок |
250 | 510 | 219 |
На что особо нужно обратить внимание при выборе кирпича:

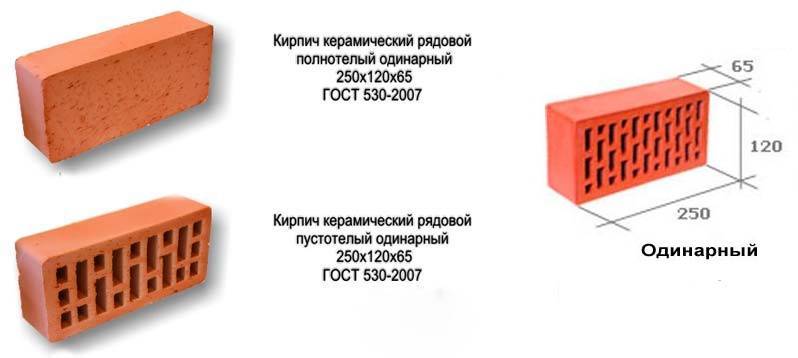

• Одинарный кирпич
Одинарный кирпич считается стандартным. Широко используется при облицовки коттеджей, строительства заборов и т.п. А вот одинарный рядовой кирпич используется редко. Как правило бывает полнотелым и пустотелым. Выкладка перегородок, несущих стен, цокольных этажей предпочтителен кирпич больших размеров.
Заводы одинарного кирпича: Починковский, Лосиноостровский, Воротынский, Маркинский, Железногорский, ВВКЗ, Михневский КЗ, Энгельсский КЗ, Фокинский комбинат
• Полуторный кирпич
Полуторный кирпич используется в большинстве как рядовой и применяется для строительства перегородок, несущих стен. В качестве лицевого кирпича полуторный (утолщенный) используется реже в частном строительстве и чаще в многоэтажном. Это связанно с экономией раствора и общей эстетикой зданий.
Заводы полуторного кирпича: Починковский, Лосиноостровский, Воротынский, Маркинский, Железногорский, ВВКЗ, Михневский КЗ, Мстера
• Брусок
Кирпич данного размера только набирает популярность.
Заводы по выпуску Бруска кирпича: ЛИТОС, Железногорский КЗ
• ЕВРО
Также размер лицевого кирпича, чуть толще, чем брусок, а фактически половина одинарного стандартного кирпича. Хотим обратить внимание что длинна -250 мм у всех лицевых кирпичей одинакова, а высота различна только у одинарного – 65мм и полуторного – 88мм, остальные размеры меняются только в его толщине!
Заводы по выпуску ЕВРО кирпича:
• Двойной (Камень)
До не давнего времени один из популярных размеров рядового кирпича для возведения несущих стен зданий и перегородок. Также двойной камень может быть поризованным, который отличается высокими показателями теплосбережения. С появлением крупноформатного керамического блока использование двойного камня уменьшилось.
Заводы двойного кирпича: Михневский КЗ, ВВКЗ, Серго-Ивановский КЗ
• 25-й керамический блок (крупноформатный)
Это достаточно новые материалы, которые набирают постоянно популярность. Используется для строительства высокотехнологичных и теплосберегающих зданий, коттеджей. Размер 25 см – это его толщина. Подходит для создания межкомнатных стен, заполнение стен в монолитных высотных домах. Также возможны и несущие стены, но они будут требовать дополнительного утепления.
• 38-й керамический блок (крупноформатный)
Крупноформатный керамический поризованный блок данного размера применятся для возведения несущих внешних стен, не требующих дополнительного утепления.
ВНИМАНИЕ: Необходимо использовать для кладки специальный ТЕПЛЫЙ РАСТВОР.
Заводы крупноформатной керамики:
• 44-й керамический блок (крупноформатный)
Блок этого размера можно назвать золотой серединой. При строительстве индивидуального дома вы не только соблюдаете все теплотехнические показатели, но и имеете запас. Что позволяет вам экономить на отопление, кондиционирование.
ВНИМАНИЕ: Необходимо использовать для кладки специальный ТЕПЛЫЙ РАСТВОР.
Заводы крупноформатной керамики: Wienerberger, Braer, Гжельский КЗ, КЕТРА
• 51-й керамический блок (крупноформатный)
Энергосберегающий энергоэффективный керамический блок. Используется для строительства домов. Не требует утепления. Экономит тепло.
ВНИМАНИЕ: Необходимо использовать для кладки специальный ТЕПЛЫЙ РАСТВОР
Заводы крупноформатной керамики: Wienerberger, Braer, Гжельский КЗ, КЕТРА
Размер керамического кирпича по ГОСТу, виды, характеристики, маркировка
Керамический кирпич — один из самых старых материалов для строительства домов. Со временем технология практически не изменилась. Для улучшения теплотехнических характеристик придумали делать пустоты.
Содержание статьи
Плюсы и минусы керамического кирпича
К плюсам керамики относят натуральность, безвредность. Если сравнивать керамику и силикат, то глиняные изделия немного выигрывают по теплопроводности. Если смотреть на показатели, то разница совсем небольшая. Но дом из керамики намного теплее силикатного. Дело в большей теплоемкости. Глина может запасать больше тепла и поэтому дома из нее теплее.
Керамика проигрывает силикату по звукоизоляционным свойствам, а еще по геометрии и стабильности характеристик. В этом ее основные недостатки. Да еще в высокой цене, часто бывающих высолах, с которыми бороться очень и очень непросто. Еще один минус — даже лицевая поверхность редко бывает ровной.
Керамический кирпич — традиционный материал для строительства домов, которому не одна сотня летВсе эти недостатки объяснимы. Керамический кирпич получают путем обжига сформованных заранее параллелепипедов из глиняного раствора. Глина — природный материал, который имеет различные свойства. Разные свойства различных видов глины и является основной причиной того, что размер керамического кирпича стабильностью не отличается. Причем значительный разброс может быть и в пределах одной партии. А от партии к партии, вообще, могут быть существенные отличия. Разные характеристики исходного сырья также являются причиной широкого разброса характеристик готового продукта. Таких как прочность и плотность.
Срок службы — реальность не радует
По многим характеристикам керамика должна быть лучше того же силиката, но реальность оказывается иной. В последнее время слишком часто встречается красный керамический кирпич рассыпающийся, полуразрушенный после нескольких лет эксплуатации в нормальных условиях. Причины — сложность технологии. Для хорошего результата нужна тщательная переработка и подготовка глины, чтобы исключить известковые вкрапления, которые являются причинами «отстрелов».
Второй момент: выдержка температурного режима обжига. Пережженный керамический кирпич в кладке ведет себя нормально. Выглядит только хуже, так как темнее «нормы». Это не так страшно. А вот недожженный разрушается, рассыпается. И этим он опасен. Обжигается керамика в печи долго, и так и тянет немного сократить время, чтобы увеличить производительность. Отсюда и недожог. Или от экономии топлива, которое далеко недешевое. Так что соблюдение технологии производства керамического кирпича — это высокая цена изделий. А дорогой кирпич покупают очень неохотно. Так что разрушившийся красный кирпич, скорее всего, имел невысокую цену. А всем известно, что дешевое хорошим бывает очень редко. Тем не менее бюджет на стройку обычно не резиновый и приходится экономить.
Какой бы сложной ни была технология производства, европейские поставки имеют и геометрию близкую к идеальной, и размеры стандартные, и качество стабильное. Цена у них далеко не бюджетная, но проблемы с качеством — большая редкость. Так что если средства позволяют, стараются купить импортный кирпич. Отечественный глиняный, даже дорогой, пока стабильностью качества похвастаться не может. Именно поэтому, хотя по многим параметрам керамика должна быть лучше, все чаще выбор делают в пользу силиката. Потому что за вполне вменяемые деньги можно купить хорошего качества строительный материал. Его выбирают даже несмотря на то, что он намного «холоднее». Все равно для достижения требуемого уровня энергоэффективности, приходится утеплять и керамику тоже.
Виды и размер керамического кирпича по ГОСТу 530-2012
По размерам керамические изделия делят на кирпич и камень. Керамический строительный камень отличается только большей толщиной — не менее 140 мм. Глиняный кирпич бывает полнотелым и пустотелым, рядовым (строительным) или отделочным (лицевым). Керамический камень — только рядовой и только пустотный. Пустоты в глиняном камне или кирпиче могут располагаться, как параллельно постели (рабочей поверхности, на которую кладут раствор), так и перпендикулярно. Кроме того, стандарт определяет следующие виды изделий:
Строительный, лицевой и клинкерный — это основные типы керамического кирпича- Фасонный кирпич. Изделие, которое отличается по форме от параллелепипеда.
- Доборный элемент. Форма разработана специально для завершения кладки.
- С пазогребневой системой. Керамический камень, вертикальные грани которого имеют специальную форму для соединения без раствора. Размеры выступов не нормированы. Для этого типа материала есть два специальных размера:
- Рабочая ширина камня. Это размер без учета пазогребневых выступов. Он формирует ширину кладки.
- Нерабочая длина камня. Расстояние от одной вертикальной поверхности до другой с учетом выступов.
Еще камень и кирпич может быть со шлифованной или нешлифованной постелью (это та часть, на которую кладут раствор). Некоторые заводы выпускают материал с насечками на ложке. Этот тип удобно использовать, если стена будет штукатуриться. Насечки нужны для лучшей адгезии со штукатуркой.
Фасонные — разновидность отделочных изделий для формирования особого рельефаЕсть еще клинкерный кирпич. Он имеет более сложную технологию изготовления, что дает ему особые свойства. Он прочнее обычного строительного, имеет более низкое водопоглощение. Поверхность его идеально ровная и гладкая, что дает возможность использовать его как отделочный материал. Но это отдельная группа изделий.
Стандартные размеры и обозначение керамического строительного (рядового) кирпича
По стандарту ГОСТ 530-2012 есть следующие размеры керамического кирпича:
- Нормального формата или одинарный. В маркировке ставят НФ. Имеет размеры 250*120*65 мм. По предыдущему стандарту (ГОСТ 530-2007) этот размер кирпича называли одинарным. Если это материал для кладки стен, ставят КР (рядовой). Может быть полнотелым или с вертикально расположенными пустотами. По тому же стандарту есть его подвиды:
- С горизонтально расположенными пустотами — обозначение КРГ. Может быть только двух габаритов:
- 1,4 НФ — 250*120*88 мм.
- 1,8 НФ — 288*138*88 мм.
Это те размеры, которые определены для керамического кирпича новым стандартом. Что касается коэффициентов, их высчитывают как долю от объема, занимаемого керамическим кирпичом стандартного размера — 250*120*65 мм.
Виды и размеры керамического камня
Как видите, есть два подвида рядового керамического (строительного) кирпича, ширина которых составляет 138 мм. В то же время, норматив говорит о том, что все изделия, ширина которых 140 мм и более называют керамическим строительным камнем. Так что разница в два миллиметра, в данном случае, существенная.
Керамический камень — изделия укрупненного размераРазмер керамического камня приведен в таблицах. В скобках даны обозначения габаритов для изделий со шлифованными гранями. Вообще, возводить стены из крупного типа получается намного быстрее, да и квадратный метр кладки обходится дешевле. Экономия идет за счет раствора. Но работать одному не получится. Один блок, хоть они все пустотные, весить может больше десяти килограмм. Устанавливать их можно только вдвоем, как и корректировать положение. Кстати, стандарт допускает делать в боковых гранях пустоты под захваты (для более удобного переноса) общим объемом не более 13%. Это действительно облегчает работу с крупноформатными блоками.
Полнотелый и пустотелый
Полнотелый и пустотелый керамический кирпич, хоть и производится одинаково, имеет различное назначение. Материал без пустот идет на несущие стены, с пустотами берут для лучших характеристик по теплоизоляции. Так как наличие воздушных полостей делает материал «теплее». Он хуже проводит тепло, а значит лучше его сберегает. В маркировке полнотелый обозначается буквами «по», с пустотами — буквами «пу». Количество пустот и их объем нигде не указывается. Их надо смотреть «по месту».
Надо учесть такую особенность введенного стандарта. Полнотелый кирпич ГОСТ 530-2012 определяется как строительный материал без пустот или с пустотами меньше 13%.
Вообще, полнотелый кирпич используют для стен, на которые может приходиться большая нагрузка. Если вам важна несущая способность кладки, необходимо уточнять не только марку изделий по прочности, но и наличие пустот. В полнотелом кирпиче их размеры и расположение никак не нормируются (если их меньше 13%).
Вот такими могут быть изделия с пустотами и безВ пустотелом кирпиче и камне диаметр вертикальных цилиндрических пустот не может быть больше 20 мм. Если пустота квадратная или прямоугольная, ее сторона также не может быть больше 20 мм. Положение и размеры горизонтальных пустот выбираются произвольно, что стоит помнить. Определена только минимальная толщина наружной стенки. Она не должна быть меньше 12 мм для кирпича и 8 мм для камня.
Технические характеристики
Стандартом определены марки прочности, морозостойкость и класс плотности. Марки прочности отображают нагрузку, которую может вынести материал. Расшифровать эту величину просто. Цифра, которая идет за буквой «М» — это количество килограмм на сантиметр квадратный, которые материал выдерживает без разрушения. Пример: М150 обозначает, что керамический кирпич этой партии выдержит нагрузку в 150 кг/см².
Марки прочности | Керамического кирпича | М100, М125, М150, М175, М200, М250, М300 |
Керамического камня | М300, М400, М500, М600, М800, М1000 | |
Клинкерного кирпича | М25, М35, М50, М75, М100, М125, М150, М175, М200, М250, М300; | |
Кирпич и камень с горизонтальными пустотами | М25, М35, М50, М75, М100 | |
Морозостойкость | F25, F35, F50, F75, F100, F200, F300. |
Морозостойкость обозначается буквой F и цифрой. Цифра отображает количество циклов замерзания/размораживания, которые не вызывают изменения характеристик и внешнего вида. Например, F50 — 50 циклов замерзания и размораживания. Для внутренних перегородок в отапливаемых зданиях морозостойкость можно брать невысокую — все равно будет поддерживаться положительная температура.
Теплопроводность и коэффициент теплосопротивления
Класс плотности соотносится со средней плотностью материала, но от плотности зависит также энергоэффективность материала. Чем ниже плотность, тем лучше теплоизоляционные свойства. Но значительно снизить плотность для наружных стен не получится. Они должны нести определенный уровень нагрузки. Поэтому в последние годы кирпичный дом делают с утеплением.
Соотношение средней плотности изделия и класса плотностиКак работать с двумя последними таблицами? В маркировке указывается класс плотности. По этой характеристике можно узнать массу куба керамического кирпича. Она указана в первой таблице. Вторая таблица помогает сопоставить плотность материала и коэффициент теплопроводности кладки из него. Например, класс плотности керамического кирпича указан 1,0. Это значит, что куб должен весить 810-1000 кг, а кладка на минимальном слое клея после высыхания будет иметь коэффициент теплопроводности 0,20-0,24 Вт/(м*°C).
Группы керамического кирпича и блока по теплотехническим характеристикам кладки (при минимальном количестве раствора)Стоит сказать, что по современным нормам ни один из типов кирпича не дает необходимого теплосопротивления. Разве что толщина стены будет более метра.
Кладка из керамического кирпича в полтора или два кирпича не отвечает современным требованиям по теплопроводности наружных стенВ этом случае выигрывает пустотный кирпич или строительный керамический блок, так как они имеют лучшие характеристики по теплопроводности. Стена будет на пару десятков сантиметров уже — не 147 см, например, а всего 105. Так что, в любом случае стоит рассматривать дополнительное утепление наружных стен.
Вес керамического кирпича
Вес керамического кирпича зависит от плотности и наличия/количества пустот. Точную цифру узнают в сопроводительных документах, и то, разброс в пределах одной партии до 10%.
В характеристиках указан вес кирпича разного типа: кладочного, отделочного, с пустотами и безЕсли пользоваться старой терминологией, примерный вес керамического кирпича будет таким:
- Одинарный (тип 1 НФ, размер 250*120*65 мм):
- полнотелый (рядовой, кладочный, строительный) 3,3-3,6 кг/шт;
- рабочий (рядовой, кладочный) пустотелый — 2,3-2,5 кг/шт;
- облицовочный (лицевой, отделочный) пустотелый — 1,32-1,6 кг/шт.
- Полуторный имеет массу (тип 1,4 НФ, габариты 250*120*88 мм):
- полнотелый рядовой — 4,0-4,3 кг/шт;
- пустотелый рядовой — 3,0-3,3 кг/шт;
- лицевой пустотелый — 2,7-3,2 кг/шт.
- Двойной весит (1,8 НФ 288*138*88 мм. ) :
- рядовой полнотелый — 6,6-7,2 кг/шт;
- рядовой пустотный — 4,6-5,0 кг/шт.
Вес приведем примерный, так как плотность и количество пустот у каждого завода может существенно отличаться. Количество пустот не регламентируется, так что отделочные материалы могут быть легкими.
Маркировка керамического кирпича
В маркировке керамического кирпича указывается полная информация о его типе. Проставляется размер кирпича в миллиметрах в формате: длина*ширина*высота. Обязательно указываются основные характеристики, приведенные выше. Чтобы расшифровать информацию, надо помнить условные обозначения материала каждого вида:
- К — кирпич
- Кл — клинкерный.
- Р — рядовой (строительный).
- Л — лицевой (отделочный, декоративный).
- Г — горизонтальные пустоты.
- По — полнотелый.
- Пу — пустотный.
- Ш — шлифованный.
- Пг — пазогребневой.
После указания размеров, через косую идет указание класса прочности, класс средней плотности и морозостойкость. Приведем несколько примеров маркировки и ее расшифровку:
- КР-р-по 250*120*65/1НФ/200/2,0/50. Читать надо это так: керамический кирпич (КР), рядовой (р), полнотелый (по). Размером 250*120*65 мм, 1НФ — формат и габариты. Далее идут: класс прочности М 200, класс средней плотности 2,0, что соответствует 1410-2000 кг/м³, морозостойкость F50 (50 циклов).
- КРГ-л 250*120*88/1,4НФ/50/1,2/75. Звучит это так: кирпич керамический (КР), с горизонтальными пустотами (Г), лицевой (л). Размер керамического кирпича 250*120*88 мм, типоразмер 1,4 НФ. Класс прочности М50, класс средней плотности 1,2, что соответствует весу 1010-1200 кг/м³. Морозостойкость 75 циклов (F75).
- КМ-пг 510/10,7НФ/150/0,8/75. Расшифровывается это обозначение так: камень керамический (КМ) с пазогребневым соединением (ПГ), габаритом рабочей части 510 мм, типоразмера 10,7 НФ. Марка прочности М150, класс плотности 0,8 (энергоэффективный), морозостойкость F 75.
Новый способ маркировки приближен к нормам ЕС. Стандарт не запрещает заводам в сопроводительных документах указывать дополнительные характеристики. Также можно наносить на упаковку дополнительную информацию, которая облегчает идентификацию производителя.
Размер кирпича стандарт: керамического, бутовый строительный, забутовочный
Кирпич является, пожалуй, самым распространенным строительным материалом, пришедшим к нам еще из древних времен. Любую стройку сегодня тяжело представить без использования кирпича. И это понятно, ведь он отличается универсальностью, долговечностью и эстетическим оформлением любого здания.
Пройдя сложный путь за свою историю, кирпич сегодня представлен нам таким разнообразием, что может удовлетворять запросы строителей в разных местах его применения. Кирпич отличается своим видом, способом изготовления, материалом, характеристиками – от прочности до водонепроницаемости, а также форматом и размером.
Поэтому чтобы лучше узнать, какой кирпич для вашего строительства подходит больше всего, к вниманию принимают много таких характеристик.
Весь процесс роботы возведения дома из кирпича зависит непосредственно и от его размера. Так какой же размер кирпича, если существует их так много видов? Попробуем в этом разобраться с помощью нашей статьи.
Виды и размеры
Кирпич по своей природе – искусственный камень правильной аккуратной формы, характеризуется высокой прочностью, водостойкостью, огнеупорностью, морозостойкостью.
И это еще не все преимущественные характеристики этого строительного материала, именно благодаря им любое строительство домов не обходится без кладки кирпича.
Самыми распространенными видами этого стройматериала есть:
- облицовочный кирпич;
- керамический (красный) кирпич;
- силикатный (белый) кирпич;
- шамотный (печной) кирпич;
- забутовочный кирпич.
Хоть и существует такая разнообразность видов данного камня, но все его размеры зависят от неких параметров, названия которых сегодня диктуются ГОСТом. Постель, ложок и тычок обозначают плоскости сторон кирпича. Эти три параметра важные определители его размера.
Названия сторон
Казалось бы, все кирпичики одинаковы и такой важности размерам этого материала не стоило и придавать, но правильное возведение дома – это прочность кладки, которая невозможна без пропорциональных размеров и веса кирпича. Соотношение сторон поверхностей кирпича пропорциональны – 1:1/2:1/4.
Благодаря этим размерам и перевязке кладки, выполняемой продольно и поперечно, достигается та самая прочность и выносливость.

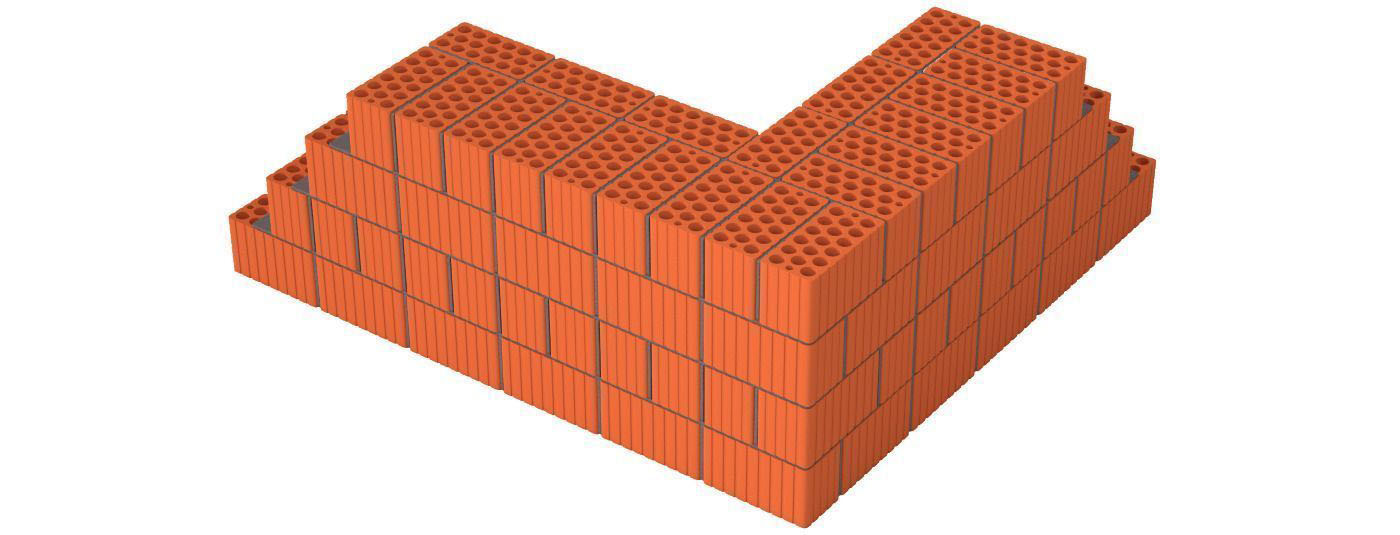

Кладка
Имея размер обыкновенного кирпича стандарт, нам легко будет просчитать нужное количество стройматериала, понадобившегося для возведения любого здания.
Темп развития современного строительства требует большой возможности в выборе размеров кирпичей, поэтому с годами он расширяется и сегодня представлен достаточно широким диапазоном:
- одинарные;
- полуторные. Здесь его размер;
Полуторный
Двойной
Модульный
Еврокирпич
Одинарный является стандартом в размерах любого кирпича, и его размеры составляют 250х120х65 мм, по ГОСТу 530-2007, европейская маркировка – RF.
Одинарный
Имеют также подобные строительные материалы и разную форму – полнотелую и пустотелую ( со щелями и отверстиями). Для некоторых видов кирпича не так важны главные параметры в виде высоты, ширины и длины.
Если есть некоторое отклонение от нормы в этих значениях – это разрешается, но только в незначительной мере и только не для облицовочного кирпича, ведь кроме своей основной функции как кирпича, он еще и обеспечивает эстетическое оформление здания.
Облицовочный
Облицовочный кирпич с самого своего названия говорит сам за себя, другие его названия – лицевой или фасадный.
Фасад
Но, несмотря на то, что данный вид кирпича служит облицовкой в декорировании здания, все, же этот материал обладает высокой прочностью и может даже использоваться не только для фасадного наполнения, но и для возведения фундамента или стен.
Возведение стен
Лицевой кирпич характеризуется идеально ровной поверхностью, не имеющих дефектов, отклонения в размерах по ГОСТу возможны, но минимальны.
Вместе с идеально гладкими кирпичами лицевого типа могут использоваться рубленные, близки к имитации камня, кирпичи.
Облицовочный
Больше всего выпускаются такие материалы различной формы, придавая зданию больше оригинальности и необычности.
Различной формы
Цена облицовочного кирпича стандарт низкая, если принимать к вниманию стоимость других декоративных материалов.
Цветовые решения фасадного кирпича отличаются всем разнообразием: от ярко-желтого до черного.
Различные цвета
Размер облицовочного кирпича очень важен при его использовании. Поскольку предназначение данного типа зависит от архитектурного замысла, где всегда имеет место применение таких материалов различных цветов и фактур.
Правильно сочетать такие камни для достижения прочности и долговечности постройки, возможно только учитывая размер облицовочного кирпича стандарт.
Шамотный
Следующий вид кирпича – это шамотный или печной кирпич, который не боится огня.
Данное строительное изделие имеет заданную правильную форму, являет собой брикет соломенного или красновато-бурого цвета.
Используют такой кирпич при строении печей или каминов, поскольку взаимодействие с постоянным высоким температурным режимом – прерогатива именно печного кирпича. Основными качества шамота являются жаростойкость и низкая теплопроводность.
Печь
Может выдерживать температуры более 1500 °C, не теряя свое качество и прочность.
Изготавливают такой кирпич от светло-желтого до темно-красного цвета, может быть неправильной формы, делают его из специальной глины – шамота. Чаще всего используют его в бытовых целях, имеет маркировку «Ш».
Размер шамотного кирпича представлен разными параметрами. Размер шамотного кирпича может составлять: 230х114х65 мм – если это ША-5, 230х115х40 мм для ША-6, 250х124х65 мм для ША-8.
Виды
Силикатный
Одним из более распространенных строительных материалов является белый или силикатный кирпич. Размер белого кирпича стандарт для которого составляет 250х120х65 мм, где 250 мм – ложок, 120 мм – постель, 65 мм – тычок.
Отличается большей мягкостью и легкостью, по сравнению с красным, хотя и менее прочный.
Силикатный
Но к главным преимуществам силикатного кирпича можно отнести: экологичность, звукоизоляцию, высокую морозостойкость, прочность и надежность, а также приемлемую цену.
Характеристики
Среди недостатков выделяют низкую возможность при возведении таких конструкций как фундамент, печь, камин, а также они недостаточно удерживают тепло и плохо противостоят влаге. Применяется такой кирпич при строительстве стен или перегородок.
Керамический
Еще одним популярным видом кирпича есть традиционный красный или керамический кирпич. Здесь плюсы и минусы данного кирпича.Он является результатом обжигания разных видов смеси глины.
Такой кирпич является достаточно уникальным, так как его используют при любых сооружениях: от возведения фундамента до оформления фасада здания.
Также по своей форме бывают пустотелыми и полнотелыми. Стандартный размер керамического кирпича не отличается от силикатного и становит 250х120х65 мм, такой размер кирпича стандарт является одинарным и считается удобным для строителя.
Керамический
Главными плюсами и достоинствами керамического строительного материала есть высокая прочность, надежность и износостойкость, достаточная звукоизоляция, минимальное влагопоглощение, устойчивость к климатическим факторам и морозостойкость.
Характеристики
Основной характеристикой керамического кирпича есть его прочность, которая вычисляется способностью противостоять внутренним напряжениям и деформациям.
Данный кирпич может выдерживать разные нагрузки, поэтому на его поверхности обозначается марка (М) со значениями нагрузки, которую он способен выдержать.
Вы можете встретить на строительном рынке красный кирпич с маркировкой М100, который используется для возведения домов малой этажности, для строительства высоких домов во много этажей предусмотрен кирпич с маркировкой М150.
М-150
Среди недостатков данного вида материала называют высокую стоимость, способность к появлению высолов.
Строительный
Строительный кирпич, или рядовой – это строительный полнотелый материал, объем пустот разрешается не более 13 %.
Такой кирпич используется каменщиками при строении стен, как внутренних, так и внешних, для строительства столбов, а также иных конструкций, на которые рассчитана дополнительная нагрузка.
Строительный
Поэтому строительный кирпич должен быть значительной прочности и износостойкости. На такой материал полагаются большие нагрузки, поэтому используют кирпич марок М200, М250 и М300. Обычный рядовой кирпич может весить 3,5 – 3,8 кг. Размерный стандарт строительного кирпича такой же – 250х120х65 мм.
Забутовочный
Забутовочным кирпичом называют традиционный красный кирпич, который имеет незначительные дефекты во внешнем виде. Такой кирпич по своей форме может быть как пустотелым, так и полнотелым.
К внешним недостаткам забутовочного материала относят шероховатости поверхностей, неровные линии граней, смешанность цвета и фактуры, которые портят внешний вид кирпича.
Именно из-за этих характеристик такой кирпич не используется при возведении внешних стен и фасадов, а применяется при возведении конструкций, которые в дальнейшем будут требовать дополнительной облицовочной обработки. Размер забутовочного кирпича может быть разным – одинарным, двойным, модульным.
Красный кирпич является наиболее распространенным среди всех видов кирпичей, которые используются в строительстве. Тут его вес.
Песок, который различными способами добывают со дна рек, называется речным. Здесь его плотность.
Сегодня нет ни одного здания, при строительстве которого не был бы использован цемент. Перейдя по ссылке ознакомитесь, как правильно развести цемент.
Но размер забутовочного кирпича стандарт неизменим – 250х1250х65 мм, такие параметры являются достаточно распространенными. Все перечисленные выше минусы данного типа материала в данном случае могут послужить и плюсом, хотя бы в том, что такой кирпич будет отличаться дешевой стоимостью.
Забутовочный
А этот фактор очень часто играет значительную роль при покупке материала для стройки. Конечно же, забутовочный кирпич не есть специально изготовленным продуктом для продаж, а скорее является вторым сортом кирпичных изделий.
Поэтому рядом с таким преимуществом как низкая цена стоят и все преимущества вышеперечисленных видов этого материала: морозостойкость, прочность. Также такие кирпичи имеют и привычные для нас маркировки нагрузок «М100», «М200» или «М150».
Лего
Лего кирпич получил свое название из-за сходства стройматериала с деталями конструктора известной фирмы.
Характеристики такого кирпича похожи с предыдущими, он также обладают прочностью, хорошей плотностью, морозостойкостью. Этот вид строительного изделия получается в результате гиперпресования.
Лего кирпич имеет специальные пазы становления, с помощью которых процесс стройки значительно ускоряется. Поэтому даже неопытные мастера часто отдают предпочтение этому виду кирпича, поскольку его кладка не требует специальных навыков, кирпич кладется легко и быстро.
Лего
Размеры стандартного лего кирпича точно такие же, как и других распространенных его видов. Размер кладочного кирпича зависит от параметров самого кирпича, и толщины шва, с которым он кладется.
Размеры
Выделяют несколько видов швов: вподрез – раствор лежит по всей поверхности кирпича; впустовушку – цементная смесь ложится под прямым углом; расшитый вогнутый – когда часть раствора снимается специальным предметом; расшитый выпуклый шов выполняется тоже благодаря специально предназначенному предмету.
Более подробно о лего кирпиче смотрите на видео:
youtube.com/embed/zuELSxgC8wg?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Выводы
Выбирая кирпич стоит знать, с какой целью вы его покупаете, также нужно помнить о важности и предназначенности его характеристик: марки, прочности, стойкости и других. Ведь красивый, идеально ровный кирпич предназначен для одного, а у обычного строительного может быть другая функция.
Поэтому не всегда стоит вестись только на красоту таких изделий. Также при покупке нужно внимательно осмотреть строительный товар на предмет дефектов и брака, ведь кирпич – это не просто строительный материал, но и еще внешний вид дома, для которого планируется строительство.
Все разнообразие и широкая функциональность этого строительного материала говорит о достаточной популярности кирпича. И это оправданно, ведь кирпич, пришедший к нам еще из древних времен, сегодня стал одним из самых прочных материалов для возведения дома, а это, пожалуй, самая главная характеристика.
толщина стандартного одинарного рядового изделия, высота, длина и другие габариты обыкновенного полуторного кирпича
При определении размера красного кирпича толщина стандартного одинарного рядового изделия имеет огромное значение при выполнении строительных работ любой сложности. И кладка стен, и многие другие виды деятельности требуют использование этого практичного и безопасного материала. Высота, длина и другие габариты обыкновенного полуторного кирпича во многом зависят от того, к какой именно разновидности относится выбранный тип материала. Именно этот фактор во многом влияет на все имеющиеся у строительных керамических блоков характеристики.
Особенности
Полнотелый красный кирпич – совершенно уникальный строительный материал, соединивший возможности натуральных и искусственных компонентов. Он производится под воздействием высоких температур, формируется из специализированных сортов глины и позволяет обеспечивать оптимальное соотношение прочности, экологичности и долговечности. Отсутствие пустот в готовом керамическом изделии обеспечивает ему однородность состава и позволяет даже при незначительных механических повреждениях сохранять первоначальные прочностные характеристики. Это имеет большое значение в тех случаях, когда речь идет о возведении массивных стен, подвергающихся самым интенсивным нагрузкам.
При использовании в конструкции фундамента полнотелый кирпич предотвращает растрескивание и разрушение конструкции под воздействием грунтовых вод, морозов, вспучивании грунта. При этом сам процесс укладки оказывается гораздо более удобным и эффективным. К примеру, полнотелый керамический блок можно поправить в ряду киянкой. Но есть и небольшие минусы. В сравнении с пустотелыми аналогами, красный полнотелый кирпич лучше проводит и отдает тепло, имеет свои особенности по звукоизоляции. Масса каждого изделия также имеет значение. В данном случае она колеблется между 3,3-3,6 кг. Точная масса зависит от размеров и особенностей конструкции.
Разновидности
Существуют разные виды рядового красного кирпича. Всего в продаже можно найти более 15000 вариантов таких керамических изделий. Классические разновидности обыкновенного кирпича в полнотелом исполнении обычно маркируются М-150. Для обустройства цокольного этажа конструкции фундамента применяют маркировку М-125. Для создания каминов и других приборов воздушного отопления используются специальные керамические изделия печного типа.
Они выдерживают контакт с открытым огнем, в отличие от обычного полнотелого или пустотелого изделия обладают термостойкостью и значительным запасом прочности. Существует также двойной или забутовочный вариант – «буханка», применяемый в возведении несущих конструкций зданий и сооружений. Для формирования чернового слоя кладки используется специальный кирпич. Он подразумевает последующую отделку стены облицовочными материалами.
Габариты
Нормальный размер красного кирпича установлен действующими требованиями стандарта ГОСТ 530-2007. НФ – именно так выглядит маркировка типового изделия. Для этого стандартного изделия характерен размер 250х120х65 мм. При поперечно-продольной кладке стен рекомендуется использовать именно такой вариант. Но не только он применяется при обустройстве стен или фундаментов. К примеру, у еврокирпича толщина та же – 65 мм, а вот габариты составляют 250х85 мм.
Для изделий старого образца размерные характеристики рассчитываются индивидуально. Для печного изделия существует стандарт ГОСТ 8426-75. По нему изготавливают утолщенные изделия, у которых ширина составляет 88, длина 250, а высота 120 мм. Для одинарного красного кирпича существуют нормативы, обеспечивающие ему необходимое удобство в укладке. Поскольку существуют еще и полуторные, и двойные изделия, стоит обязательно учитывать этот момент при подборе и закупке выбранного материала. К примеру, у сдвоенных керамических блоков толщина достигает 138 мм. У полуторных изделий этот показатель равен 88 мм.
Помимо стандартного кирпича, существует и нестандартный. Тот же вариант евро подразумевает использование камня, который по широкой стороне имеет не 120, а 60 мм. Существует также практика непосредственного изготовления керамических изделий по индивидуальному заказу. Так, нестандартные варианты используются в качестве основания для укладки кровли, декорирования фасада, украшения интерьерных или экстерьерных решений. Существуют и умельцы, создающие изделия вручную – в этом случае говорить о стандартизации продукции невозможно.
Допускаемые нормативные отклонения
При производстве красного полнотелого кирпича применяются определенные стандарты и нормативы, позволяющие отличить соответствующие стандарту изделия от явного и очевидного брака. К примеру, значение имеет степень имеющихся в наличии механических повреждений. Чем она выше, тем вероятнее будет факт выбраковки. Но все нужно рассматривать индивидуально.
Почему нельзя использовать бракованные изделия – объяснять не нужно. Они действительно опасны для всей конструкции и способны привести к разрушению здания или сооружения с течением времени. Нарушение рекомендаций, изложенных в СНиП или ГОСТ, приводит к невозможности проведения точных расчетов. Параметры изделия оказываются произвольными. Да и размерность соблюсти оказывается довольно сложно. Среди допустимых отклонений от нормы можно выделить следующие.
- Наличие небольших сколов керамического материала на поверхности ребер. Производиться может и легкое притупление угла на одной или двух гранях. Длина дефекта не должна превышать показатель в 1,5 см. При превышении этих параметров использование кирпича не допускается.
- Неровность граней, выраженная в кривизне отклонения от заданной геометрии, допускается только в том случае, если этот показатель не превышает 3 мм. Во всех остальных случаях показатели кладки окажутся нарушенными.
- Трещины на поверхности керамического камня. Среди допустимых вариантов – только единичное выявление растрескивания и исключительно на расположенных продольно гранях. Предельная глубина трещины – 30 мм. Более глубокие повреждения автоматически переводят кирпич в разряд бракованного товара.
Область применения
Среди областей применения полнотелого красного кирпича можно выделить следующие варианты.
- Для цоколя. Здесь этот материал действительно незаменим, выпускается даже специализированный вариант этого вида продукции, способный обеспечивать необходимую устойчивость ко внешним воздействиям. Отсутствие пустот предотвращает его деформацию, придает готовому основанию дома или гаража высокую прочность, практичность и надежность. Кирпичная кладка при правильном формировании позволяет добиться высокой прочности и долговечности, предотвращает размывание конструкции, появление на ее стенах плесени и грибка.
- Для печи. Керамические блоки хорошо отдают тепло при нагревании и могут его хранить на протяжении длительного времени. Огнестойкость для этого материала является действительно важным фактором. Именно поэтому глина, изначально проходящая термическую обработку, становится лучшим решением для изготовления камня для строительства очага, в котором предстоит гореть открытому пламени.
- Для фундамента. Здесь требования практически такие же, как и для цокольной разновидности. К примеру, основной акцент делается на прочностные характеристики изделия, его способность противостоять воздействию влаги и мороза.
- Для шахты лифта. Она требует определенных прочностных характеристик, соблюдения режима влажности и вентиляции. Именно керамические блоки являются отличным решением для успешной эксплуатации лифтовых сооружений на протяжении длительного времени.
- Для возведения лестничных конструкций. Здесь прочность, звукоизоляционные свойства и универсальность кирпича также оказываются абсолютно незаменимы. Лестничные конструкции сложной формы, с необычными геометрическими характеристиками с его помощью можно возводить в довольно короткие сроки и без дополнительных усилий.
- Для подвальных помещений. Здесь кирпич преимущественно применяется в качестве элемента внутренней облицовки, используется как элемент конструкции, дает возможность гарантировать достижение отличного результата в использовании как при кладке в половину кирпича, так и при создании более толстых стен.
- Для формирования вентилируемых фасадов. Конструкция наружной стены здания или сооружения требует сохранения определенного уровня воздухообмена. Именно кирпич помогает добиться нужного результата и сохранить желаемый уровень прочности без потери заданных эксплуатационных свойств.
- Для создания перегородок внутри зданий и сооружений. Именно красный кирпич в этом случае дает возможность получить лучшие условия для быстрого и качественного возведения как сплошных, так и частичных стен. Стоит обратить внимание на то, что из этого материала нередко изготавливаются ограждения балконных конструкций, колонны и опорные элементы в интерьере.
Знание размеров и особенностей красного керамического кирпича позволяет находить для него максимально точное практическое применение. Полезная информация обо всех особенностях строительного материала – залог успешного достижения заданных прочностных характеристик для зданий и сооружений. Каким бы сложным ни был проект, для получения точных расчетов и инженеру, и обычному мастеру всегда требуется только необходимый минимум информации. Кроме того, сфера применения полнотелого красного кирпича настолько широка, что не ограничивается банальным возведением стен или заборов. Соответственно, ценность этого материала заключается именно в его удобных размерах и уникальных характеристиках.
Больше узнать о красном кирпиче вы можете из видео ниже.
Размеры стандартного кирпича
Нет, наверное, более старого и надежного строительного материала, чем обычный красный кирпич. За несколько сот лет кирпичный блок из глины де-факто превратился в материал с огромным потенциалом и возможностями.
По сути, это единственный строительный блок из минералов, с которым, как с деревом, нужно уметь работать руками, поэтому кирпич, независимо от того, из чего он сделан и какого размера, еще очень долго будет оставаться стройматериалом номер один.
Виды кирпичей
На сегодняшний день насчитывается около десятка различных видов кирпичей, они отличаются по используемому сырью и составу, обладают различной прочностью и стойкостью к внешней среде, но всех их объединяет одно правило — размер кирпича, принятый стандартом, наиболее соответствует захвату пальцами ладони взрослого человека. Больше взять одной рукой тяжело, меньше — резко падает скорость кладки.
Наиболее популярные виды материала, используемые в домашнем и малоэтажном строительстве:
- Керамический красный кирпич;
- Клинкерные блоки;
- Гиперпрессованый кирпич;
- Силикатные блоки и кирпичи;
К сведению! Для каждого из них разработан свой стандарт размера кирпича, в котором учитывается технология производства, сырье и несущая способность материала, которую иногда путают с контактной прочностью.
Все перечисленные виды строительных блоков используются для возведения стеновых кладок на связующем растворе. Главной особенностью данного стройматериала является то, что ко всем без исключения стеновым кирпичным блокам предъявляются требования по трем основным характеристикам:
- Марка кирпича, определяющая его прочность. Это позволяет сравнивать и определять несущую способность кирпичных построек из разных материалов. Стандартное значение прочности для рядового кирпича находится в пределах 125-180 ед.;
- Морозостойкость показывает количество циклических заморозок, которое способен выдержать конкретный керамический материал до полной потери несущей способности. Для средних и северных широт используют кирпичные блоки с Мрз=35 и более;
- Теплопроводность — одна из важнейших характеристик. Для рядового керамического кирпича стандартных размеров, без пустот, эта величина составляет 0,72 Вт/м∙С.
Кроме самых важных показателей, для описания возможностей материала используется также плотность, водопоглощение и кратность формы. Последний коэффициент определяет, во сколько раз конкретный кирпич больше по объему камня стандартного размера. Этот показатель позволяет легко, практически с ходу пересчитать, сколько в поддоне кирпичей, при покупке материала или, что более практично, при определении выполненной работы каменщика — сколько в кубе кирпичей.
Красный керамический кирпич
По статистике компаний, занимающихся производством и продажей кирпичного стройматериала, 65% блочных керамических материалов на рынке составляет красный керамический кирпич, 13% приходятся на силикатные блоки, остальные проценты — на клинкерный и гиперпрессованые материалы.
По регионам подобное распределение может сильно колебаться, так как производство сильно привязано к сырьевой базе. Сегодня месторождение качественной кирпичной глины становится такой же редкостью, как, например, источник минеральной воды.
Красный кирпич выпускается в нескольких исполнениях:
- Рядовой кирпичный блок;
- Поризованный и пустотелый кирпич;
- Облицовочный кирпич.
Кроме того, кирпичную керамику выпускают в нескольких размерных вариантах. Кирпич стандартного размера 250х120х65 мм называют одинарным, полуторный выпускается с высотой 88 мм, но есть и более габаритные блоки. Например, по ГОСТу 530–2007 облегченный кирпич увеличенных размеров 250х120х138 мм производится под названием керамический камень.
К сведению! Такой блок за счет большого количества пустот обладает меньшей на 30% теплопроводностью и весом. Соответственно, стена толщиной 640 мм будет сохранять тепло так же хорошо, как и стандартная кирпичная кладка, толщиной в три кирпича.
Пустотелый, увеличенный и рядовой керамический камень
Рядовые кирпичи обладают самой высокой прочностью, в пределах 200-300 ед. у них нет специально выполненных пустот, хотя доля внутренних пор может достигать 8%. Вес кирпича стандартного размера 4,1 кг. Из всех керамических материалов этот обладает самой высокой теплопроводностью – 0,72 Вт/м∙С, поэтому используется только для обустройства несущих конструкций и стен.
Пустотелые кирпичи изготавливаются со специальными пустотами, объем которых может составлять до 50%. Вес одинарного блока составляет 3,4 кг, но теплопроводность снижена до 0,5 Вт/м∙С. Прочность достигает 200 ед., поэтому такой материал может использоваться для кладки жилых зданий.
Одно и двухэтажные постройки возводятся из кирпича с максимальным содержанием пустот до 45%, его легко отличить по рядному расположению отверстий. Для домов повышенной этажности используется материал с 22 % пустот, они, как правило, выполняются в виде квадратов и располагаются в теле камня в шахматном порядке.
Нередко красный керамический кирпич стереотипно воспринимается только как рядовой, очень прочный и достаточно холодный стеновой материал. На самом деле это не совсем так. Промышленность выпускает поризованные кирпичные камни из обожженной глины увеличенного размера. Например, керамический блок марки 4,5 НФ RAUF имеет размеры 250х250х138 мм, вес 7 кг и теплопроводность 0,22 Вт/м∙С. Один такой блок заменяет четыре пустотелых камня.
Блок 10,8 НФ размером 380х253х219 мм способен заменить десять стандартных красных кирпичных камней. При весе в 14 кг материал обладает теплопроводностью 0,15 Вт/м∙С.
К сожалению, оба варианта из-за высокого процента содержания пустот обладают прочностью всего на уровне 35-60 ед. и могут использоваться только для одноэтажного строительства.
Облицовочный материал
В отличие от рядового и пустотного кирпича, для облицовочного камня важны в первую очередь красивый однотонный рисунок лицевой поверхности и точное соблюдение размеров.
Кирпич может выпускаться в рядовом и облегченном варианте. Прочность керамического облицовочного материала достигает 125-175 ед., что позволяет использовать его для отделки зданий повышенной этажности. Теплопроводность керамической облицовки находится на уровне 0,2-0,5 Вт/м∙С.
Выпускается также облицовочный блок с окрашенной и офактуренной поверхностью, это значит, что цвет лицевой поверхности может искусственно окрашиваться в типовые цвета, а острые грани и углы скругляются.
Часть облицовочного камня выпускается в фасонном исполнении, самых разных форм и размеров, например, в виде треугольников или полукругов.
Гиперпрессованный, клинкерный и силикатный материал
При всех положительных характеристиках красный глиняный кирпичный блок остается недостаточно прочным для выполнения отделки цокольных участков стен, крыльцовой группы или фасадов мощения дорог. Для этих целей используют клинкерный кирпич прочностью в 400-500 ед. и морозостойкостью в 50-100ед.
Клинкерный блок получают высокотемпературным обжигом специальных смесей из известняка, мергеля и красной глины. Теплопроводность клинкера в 7-8 раз выше пустотного и в два раза выше рядового материала, поэтому его используют преимущественно для наружной отделки зданий. Очень прочный и износостойкий материал, из него с одинаковым успехом можно строить и крепости, и особняки.
Что такое гиперпрессованный кирпичный материал
Производство гиперпресованного материала очень напоминает технологический процесс формирования напряженного бетона. Сырьем для гиперкирпича служит известняк и мергель, очищенные и дробленные до состояния пыли. В смесь добавляют пластификатор — 0,5%, пигмент — 2% и высокомарочный цемент – 10%. Смесь перемешивают и заполняют форму, после чего под давлением при высокой температуре образуется монолитный однородный материал, напоминающий природный камень.
10-15 часов отводится на отпуск и сушку камня, еще через 5-6 суток после окончания усадочных процессов кирпич можно использовать для проведения строительных работ. На изломе виден блеск микрозерна. При укладке гиперпрессованного камня раствор проникает в толщу материала в 2-3 раза глубже, за счет чего обеспечивается очень прочное сцепление и адгезия.
По своим характеристикам гиперкирпич очень напоминает облицовочный камень, а высокая прочность в пределах 150-300 ед. и широкий выбор красителей делают его идеальным выбором для отделки крыльцовой группы тротуарных и лестничных покрытий.
Гиперпрессованый камень не нужно путать с вибропрессованным блоком и плиткой. Последний представляет собой обычную бетонную отливку, уплотненную на вибростоле.
Силикатный кирпич
Основными компонентами в производстве силикатных блоков являются песок и известь. Смесь прессуют и запаривают в автоклаве при повышенной температуре и давлении. В результате получается кирпич стандартных 250х120х65 мм или полуторных размеров 250х120х88 мм. Масса одинарного камня составляет 3,3-3,45 кг, это меньше, чем у рядового керамического.
Прочность качественного силикатного блока составляет 150 ед., что позволяет с успехом использовать его для возведения малоэтажных и вспомогательных построек. Старый советский силикат был основным кирпичом для сельского строительства и возведения «хрущевок».
Вместо прежних серых тонов, современный силикатный блок окрашивается в теплые желтые, коричневые, красновато-розовые и зеленые цвета.
Сегодня силикатный кирпичный блок выпускается как в рядовом, так и пустотном варианте. Например, облегченный кирпич с 30% объемом пустот весит 2,5 кг при прочности в 140 ед. и теплопроводности в 0,44 Вт/м∙С. Основное преимущество силиката – невысокая стоимость производства благодаря использованию широко распространенных материалов. Кроме того, силикатная масса прекрасно режется, сверлится и обрабатывается обычным слесарным инструментом, тогда как для резки керамического и тем более клинкерного кирпича используют дисковые пилы с эльборовым зерном.
Минусом является невысокая морозостойкость и способность разрушаться под действием окиси углерода.
Заключение
Из всех приведенных видов строительного материала наиболее перспективными считаются поризованный глиняный блок и гиперпрессованный. Возможность придавать в процессе обжига глиняным стенкам пористую структуру, напоминающую стенки кувшина или горшка, позволяет строить дома с отличным микроклиматом внутри помещений. Гиперпрессованный материал обладает высокой технологичностью и экологией, при небольших затратах можно получить практически точную имитацию природного камня в самых различных формах и размерах плит.
Размер керамического кирпича
Вернуться на страницу «Кирпич/камень»
Керамический кирпич для строительства
Согласно ГОСТ 530-2012:
Основные размеры керамического кирпича
4.2.1 Изделия изготавливают номинальными размерами, приведенными в таблицах 2 и 3.
Таблица 2 — Номинальные размеры кирпича в миллиметрах
Вид изделия | Обозначение вида | Номинальные размеры | Обозначение размера изделия | ||
Длина | Ширина | Толщина | |||
Кирпич | КР | 250 | 120 | 65 | 1 НФ |
250 | 85 | 65 | 0,7 НФ | ||
250 | 120 | 88 | 1,4 НФ | ||
250 | 60 | 65 | 0,5 НФ | ||
288 | 138 | 65 | 1,3 НФ | ||
288 | 138 | 88 | 1,8 НФ | ||
250 | 120 | 55 | 0,8 НФ | ||
Кирпич с горизонтальными пустотами | КРГ | 250 | 120 | 88 | 1,4 НФ |
250 | 200 | 70 | 1,8 НФ |
Таблица 3 — Номинальные размеры камня в миллиметрах
Вид изделия | Обозначе- ние вида | Номинальные размеры | ||||
Длина или нерабочий размер | Ширина или рабочий размер | Толщина нешлифо- ванных камней | Толщина шлифо- ванных камней | Обозначение размера изделия | ||
Камень | КМ | 250 | 120 | 140 | — | 2,1 НФ |
250 | 250 | 140 | — | 4,5 НФ | ||
380 | 250 | 140 | — | 6,8 НФ | ||
250 | 380 | 140 | — | 6,8 НФ | ||
250 | 250 | 188 | — | 6,0 НФ | ||
510 | 120 | 219 | 229 | 6,9 (7,2) НФ | ||
250 | 250 | 219 | 229 | 7,0 (7,3) НФ | ||
260 | 250 | 219 | 229 | 7,3 (7,6) НФ | ||
380 | 250 | 219 | 229 | 10,7 (11,2) НФ | ||
510 | 250 | 219 | 229 | 14,3 (15,0) НФ | ||
250 | 380 | 219 | 229 | 10,7 (11,2) НФ | ||
260 | 380 | 219 | 229 | 11,1 (11,6) НФ | ||
250 | 510 | 219 | 229 | 14,3 (15,0) НФ | ||
260 | 510 | 219 | 229 | 14,9 (15,6) НФ | ||
Камень доборный | КМД | 129 | 250 | 219 | 229 | 3,6 (3,8) НФ |
188 | 250 | 219 | 229 | 5,2 (5,6) НФ | ||
248 | 250 | 219 | 229 | 7,1 (7,5) НФ | ||
129 | 380 | 219 | 229 | 5,5 (5,8) НФ | ||
129 | 510 | 219 | 229 | 7,4 (7,8) НФ | ||
Примечания 1 Допускается по согласованию изготовителя с потребителем изготовление доборных изделий и изделий других номинальных размеров, при этом предельные отклонения размеров не должны превышать значений, приведенных в 4. 2.2. Толщина изделий должна быть кратной толщине кирпича плюс 12 мм — постельный шов. 2 Обозначение размера (формат) изделий определяется как отношение объема изделия в кубических метрах, рассчитанного как произведение номинальных размеров длинаширинатолщина, к объему кирпича нормального формата 0,00195 м с округлением значения до одного знака после запятой. 3 В скобках приведены обозначения размеров для шлифованных камней. |
Условные обозначения
4.3.1 Условное обозначение керамических изделий должно состоять из обозначения вида изделия в соответствии с таблицами 2 и 3; букв р — для рядовых, л — для лицевых, кл -для клинкерных, пг — для камней с пазогребневой системой, ш — для шлифованных камней; обозначения размера кирпича — в соответствии с таблицей 2, номинальных размеров камня — в соответствии с таблицей 3, рабочего размера камня с пазогребневой системой — в соответствии с таблицей 3, обозначений: по — для полнотелого кирпича, пу — для пустотелого кирпича, марок по прочности, класса средней плотности; марки по морозостойкости и обозначения настоящего стандарта.
Примеры условных обозначений:
Кирпич рядовой (лицевой), полнотелый, размерами 25012065 мм, формата 1НФ, марки по прочности М200, класса средней плотности 2,0, марки по морозостойкости F50:
КР-р-по (КР-л-по) 25012065/1НФ/200/2,0/50/ГОСТ 530-2012.
Кирпич клинкерный, полнотелый (пустотелый), размерами 25012065 мм, формата 1НФ, марки по прочности М500, класса средней плотности 2,0, марки по морозостойкости F100:
КР-кл-по (КР-кл-пу) 25012065/1НФ/500/2,0/100/ГОСТ 530-2012.
Кирпич с горизонтальным расположением пустот рядовой (лицевой), размерами 25012088 мм, формата 1,4НФ, марки по прочности М75, класса средней плотности 1,4, марки по морозостойкости F50:
КРГ-р (КРГ-л ) 25012088/1,4НФ/75/1,4/50/ГОСТ 530-2012.
Камень рядовой (лицевой), размерами 250120140 мм, формата 2,1НФ, марки по прочности М200, класса средней плотности 1,4, марки по морозостойкости F50:
КМ-р (КМ-л) 250120140/2,1НФ/200/1,4/50/ГОСТ 530-2012.
Камень с пазогребневым соединением (шлифованный), рабочего размера 510 мм, формата 14,3НФ, марки по прочности М100, класса средней плотности 0,8, марки по морозостойкости F35:
КМ-пг (КМ-пг-ш) 510/14,3НФ/100/0,8/35/ГОСТ 530-2012.
Камень доборный с пазогребневым соединением (шлифованный), рабочего размера 250 мм, формата половины 10,7 НФ, марки по прочности М100, класса средней плотности 0,8, марки по морозостойкости F35:
КМД-пг (КМД-пг-ш) 250/П10,7НФ/100/0,8/35/ГОСТ 530-2012.
Камень доборный (шлифованный), рабочего размера 250 мм, формата 5,2 НФ, марки по прочности М100, класса средней плотности 0,8, марки по морозостойкости F35:
КМД (КМД-ш) 250/5,2 НФ/100/0,8/35/ГОСТ 530-2012.
4.3.2 Допускается для полной идентификации изделий вводить в условное обозначение дополнительную информацию.
При проведении экспортно-импортных операций условное обозначение изделия допускается уточнять в договоре на поставку продукции (в том числе вводить дополнительную буквенно-цифровую или другую информацию).
Размер одинарного кирпича: характеристики изготовление виды
Кирпич — это искусственный каменный материал правильной формы. Ни одно здание и сооружение не возводится без применения кирпича, это является результатом не только хороших технически характеристик материала, но и того, что размер одинарного кирпича кратный метру, позволяет легко сооружать конструкции толщиной от 70 мм.
Характеристики
Поговорим про все основные характеристики кирпичей, про их габариты и варианты использования.
Размер
В зависимости от размера бывает:
- Одинарный – 250х120х65 мм;
- Полуторный – 250х120х88 мм;
- Двойной — 250x120x138 мм.
Вернуться к содержанию
Марка по прочности
Это прочность на сжатие при осевой нагрузке. Обозначается буквой «М», а также цифрами: например, М100 обозначает, что максимальная нагрузка — 10 МПа (100 кг/см2). Наиболее широко применяется кирпич марки М50 — М300.
Вернуться к содержанию
Морозостойкость
В строительстве, под морозостойкостью понимают количество попеременных циклов замораживания и оттаивания образца в водонасыщенном состоянии, после которого его прочность не снижается. Обозначается буквой «F», а цифра возле нее (F25) указывает допустимое количество циклов, которое не снижает прочность конструкции.
Вернуться к содержанию
Назначение
Грани кирпича имеют названия:
- Постель – самая широкая грань, имеющая размеры 250х120 мм;
- Ложок – средняя по размерам грань 250х120 мм;
- Тычок – наименьшая грань 120х65 мм;
Элементы кирпичной кладки:
- Верста – один ряд кладки;
- Забутка – часть кладки между наружной и внутренней верстой;
- Тычковый ряд и ложковый ряд – верста, у которой видны только тычки;
В зависимости от расположения, каждый кирпич имеет свое назначение:
- Облицовочный – применяется для укладки в наружную версту стен, которые не будут отделываться другими материалами;
- Забутовочный (рядовой) – укладывается в забутку и в другие элементы стен и перегородок, которые будут отделаны другими материалами, выполняются из забутовочного кирпича.
Вернуться к содержанию
Конструкция
- Полнотелый. У полнотелого кирпича все пространство плотно заполнено, что повышает его прочность и морозостойкость;
- Пустотелый. Технология изготовления такова, что в нем устраиваются пустоты, которые занимают до 30% объема. Это снижает вес, улучшает теплоизоляцию и звукоизоляцию.
Вернуться к содержанию
Исходное сырье
Исходное сырье определяет технические характеристики изделия, его достоинства, недостатки, область применения и может быть таким.
Вернуться к содержанию
Глина со специальными добавками
Для производства кладочного, полнотелого, одинарного, керамического кирпича используется технология:
- Исходное сырье корректируется так, чтобы в нем была глина и до 30% отощителей: песок, битый кирпич, тощие суглинки. Для снижения плотности и веса кирпича, добавляются горючие компоненты: опилки, лузга от семечек, угольная крошка.
- Очищается от камней и других твердых включений камнеудаляющими вальцами, параллельно производя грубое измельчение;
- При необходимости, просушивается в сушильных барабанах до влажности ниже 13%.
- Производят окончательное, тонкое измельчение на бегунках.
- Перемешивают исходные материалы до пластичного состояния, предварительно разогревая паром до температуры + 45 градусов.
- На прессе под большим давлением формируются заготовки (сырец), которые процентов на 10 больше, чем финальные изделие. Это необходимо, чтобы компенсировать усушку, усадку.
- Сырец подсушивается до влажности не более 8%, обжигается в печи при температуре, близкой к 1000 градусов. Оба эти процесса могут выполняться в одной кольцевой печи, что позволяет экономить топливо, время и рабочую площадь.
Такая технология позволяет изготовить одинарный или полуторный, полнотелый, забутовочный, керамический кирпич, характеристики которого зависят от особенностей исходного материала и технологических процессов.
Достоинства готовой продукции:
- высокая прочность, которая составляет от М50 до М300;
- устойчивость при работе во влажной среде;
- низкое водопоглощение, которое не превышает 8 – 12%;
- морозостойкость, колеблющаяся от 15 до 50 циклов попеременного замораживания и оттаивания;
- экологическая чистота как исходных материалов, так и готовой продукции;
- огнестойкость, которая является следствие предварительного обжига.
Недостатки:
- внешний вид, требующий дополнительной отделки наружных поверхностей стен и перегородок;
- большие затраты труда на возведение конструкций.
Область применения очень широка и в большей степени на это влияет прочность, морозостойкость и размер красного кирпича, который позволяет сооружать конструкции любой толщины и удобен в работе.
Чаще всего строительный материал применяется при сооружении:
- стен, перегородок в конструкциях, наружные плоскости которых будут отделываться другими материалами;
- цоколь здания, который работает в условиях повышенной влажности или в воде, особенно, в осенне–весенний период;
- конструкции подвалов, находящиеся во влажной или водонасыщенной среде;
- фундаменты малоэтажных зданий в грунтах, насыщенных водой;
- конструкции зданий и сооружений, эксплуатируемые в условиях воздействия на них внешней среды: лестницы, крылечки, элементы обустройства кровли и т. д.;
- каминов, печей, печных труб, дымоходов — всех конструкций, которые подвергаются воздействию высоких температур. Для выполнения этих работ необходим специальный печной кирпич, который отличается от обычного красного полнотелого размерами, а также качеством.
Размер кирпича стандартного 250х120х65, в то время когда размер печного кирпича 230х123 (113)х65 мм, но производство его прекращено и можно использовать только тот, который получают при разборке старых зданий. Нужно выбирать тот, который равномерно обожжен, имеет одинаковый цвет снаружи и на изломе, звенит при ударе.
Из этого сырья можно получить продукт более высокого качества, применив технологию полусухого формования. Исходное сырье с влажностью не более 12% подается под пресс и формуется сырец, не только правильной геометрической формы, но и с внутренними пустотами.
Обжиг производится сразу после формовки, так как влажность невысока, после обжига получаем кирпич облицовочный, пустотелый (облегченный), одинарный, полуторный или двойной. Прочность его достигает М300, морозостойкость до 50 циклов, водопоглощение до 8%. Размер облицовочного кирпича стандартный, а вес уменьшается на 30%, что улучшает тепло, звукоизоляцию, снижает нагрузку на нижележащие конструкции.
Вернуться к содержанию
Беложгущаяся глина (каолин)
Используется для получения желтого кирпича. Технология его производства не отличается от вышеизложенной, но в зависимости от качества глины и режима температурной обработки цвет его может быть желтым, абрикосовым или светло-коричневым.
Вернуться к содержанию
Пластичные тугоплавкие, огнеупорные глины (каолинито-гидрослюдистые и гидрослюдисто-каолинитовые)
Применяют при изготовлении огнеупорного, шамотного, клинкерного кирпича:
Огнеупорный. Изготавливается из тугоплавкой глины по той же технологии, что полнотелый керамический, включая обжиг при температуре 900 – 1000 градусов, но за счет свойств исходного сырья, он может эксплуатироваться при более высокой температуре. Применяется для сооружения каминов, печей, дымоходов, труб и других конструкций, подвергающихся воздействия высоких температур вместе с другими мелкоштучными материалами потому, что размер огнеупорного кирпича стандартный.
Шамотный. Сырье для его производства состоит из 70% шамота (обожженной и измельченной тугоплавкой глины), необожженной глины, кварца или графита. Обжиг производится при температуре 1300 – 1500 градусов в зависимости от исходного сырья, а также технологии. Такой кирпич способен работать при температуре до 1700 градусов и применяется в металлургической и коксохимической промышленности.
Температура в бытовой печи не превышает 800 градусов и они могут сооружаться из обычного полнотелого керамического кирпича.
Клинкерный. Производится из тугоплавких глин, богатых на оксид алюминия, снижающего вязкость расплавленной глины и улучшающих спекание, исключая температурные деформации. Подготовленное сырье формуется полусухим способом и обжигается при температуре до 1450 градусов.
Технология изготовления была разработана в западных странах (Германия, Франция), что обусловило размер клинкерного кирпича, который может колебаться в большом диапазоне. Наиболее распространенный: 240х115х65 позволяет применять его для облицовки кирпичных задний.
Широко применяется для облицовки зданий, архитектурного оформления фасадов, сооружения, отделки каминов, устройства покрытия дорожек, а также дорог. Такой большой спектр применяемости обусловлен его достоинствами:
- высокая прочность: наиболее распространенные марки кирпича М200; М250; М300;
- износоустойчивость;
- долговечность;
- морозостойкость;
- широкая цветовая гамма, способствующая преданию зданиям и сооружениям высокой архитектурной выразительности.
Вернуться к содержанию
На основе извести и песка
Изготавливается силикатный кирпич по следующей технологии:
- Негашеная, тонкомолотая известь смешивается с песком в нужных пропорциях и поступает в гасильный барабан.
- В течение 5 минут герметически закрытый барабан вращается, перемешивая сухую смесь, а затем подается пар под давлением 0,2 МПа.
- 40 минут при вращающемся барабане и постоянной подаче пара, происходит процесс гашения извести.
- Смесь еще раз перемешивают и увлажняют, после чего подают на пресс.
- Формуются изделия или полнотелые, или пустотелые при давлении до 20 МПа.
- Автоклавная обработка происходит в три этапа: набор температуры и давления до 0,8 МПа, происходящий за счет подачи пара, изотермическая выдержка, охлаждение, снижение давления
- Готовая продукция остывает, складируется.
По такой технологии может изготавливаться одинарный или полуторный кирпич. При сооружении конструкций размер полуторного кирпича более удобный и технологичный, поэтому его производят намного больше, чем одинарного.
Достоинства:
- высокая прочность: наиболее популярны марки М150, М175, М200;
- плотность кирпича, которая обеспечивает хорошую звукоизоляцию;
- экологичность;
- размер силикатного кирпича такой же, как и размер керамического кирпича что позволяет использовать их в одной конструкции;
- низкие затраты на производство.
Недостатки:
- низкая теплоизоляция;
- разрушается во влажной среде;
- плохая морозостойкость;
- большой вес, создающий дополнительные нагрузки на нижележащие конструкции.
Область применения:
- строительство наружных и внутренних стен, как под штукатурку, так и без дополнительной отделки;
- возведение других строительных конструкций, эксплуатирующихся в сухих условиях.
Вернуться к содержанию
Заключение
У нас производится огромное количество кирпичей, имеющие различные характеристики. Богатое разнообразие размеров строительного кирпича позволяет сооружать любые конструкции, а цветовые гаммы многообразны, что позволяет выбрать для сооружения здания или сооружения оптимальный вариант, удовлетворяющий вас по цене, а также качеству.
youtube.com/embed/vkBKotBUnm4?rel=0&showinfo=0″ frameborder=»0″ allowfullscreen=»»/>
Не нашли ответов в статье? Больше информации по теме:
Размеры, формы, типы и сорта кирпича
Производители производят кирпичи в соответствии со своими собственными спецификациями (один и тот же производитель может даже производить кирпичи разных размеров на разных заводах), поэтому важно подтвердить размеры; однако размеры в приведенных ниже таблицах получены от Ассоциации производителей кирпича и являются наиболее часто производимыми.
Общие сведения о номенклатуре размеров кирпича
Существует три разных способа обсуждения размеров кирпича, и важно понимать разные размеры, чтобы не было путаницы — мы начнем с обсуждения различных размеров: заданных, фактических и номинальных.
Указанные размеры кирпича — это размеры, которые архитекторы используют при проектировании стены. Указанные размеры являются предполагаемыми производственными размерами кирпича без учета размера шва раствора. Архитекторы включат указанный размер в свои чертежи и спецификации. В немодульной конструкции указанный размер является единственным используемым размером, как вы увидите в таблицах ниже — немодульная конструкция встречается редко.
Фактические размеры кирпича — это окончательные размеры кирпича, когда он поступает с завода-изготовителя.Фактические размеры кирпича находятся в пределах определенных допусков указанного размера — допуски изложены в Стандартных технических условиях ASTM C216, для облицовочного кирпича и ASTM C652, Стандартных технических условиях для пустотелых кирпичей . Допуски варьируются в зависимости от типа и размера кирпича, но они минимальны и обычно не влияют на архитектурный дизайн. Если вас интересует дополнительная информация о допусках, начните с Технических примечаний 9A Ассоциации производителей кирпича.
Номинальные размеры кирпича используются в модульном строительстве и являются указанным размером плюс ширина стыка раствора. Большинство кирпичей изготавливаются таким образом, чтобы их номинальные размеры укладывались в сетку размером 4 дюйма, которая совпадает с модулями из других строительных материалов, таких как двери, окна и деревянные детали.
Размеры кирпича: указанные по сравнению с номинальнымиВыбор кирпича для архитекторов
Архитекторов больше всего интересует эстетичный вид кирпичной стены, но когда дело доходит до деталей, важно понимать размеры кирпичей.Тем не менее, большинство архитекторов выберут кирпичи в зависимости от их цвета и рисунка склеивания. Размер кирпича привязан к схеме укладки и особенностям производителя.
Размер шва с строительным раствором обычно не имеет отношения к эстетике (трудно отличить разницу между 3/8 дюйма и 1/2 дюйма), но он важен при детализации — выбор размера раствора будет сделан после кирпич подбирается и производитель предоставляет указанный размер. Однако обычно используется строительный раствор 3/8 дюйма, о котором мы расскажем ниже.
Несколько слов о размерах швов для строительных растворов
Преобладающая ширина шва, используемого в строительстве, составляет 3/8 дюйма. Фактически, Международные строительные нормы и правила ссылаются на TMS 602 Specification for Masonry Structures , которая по умолчанию составляет 3/8 дюйма растворного шва, поэтому это должно быть основной отправной точкой. для архитекторов и инженеров, но всегда подтверждайте указанный размер выбранного вами кирпича.
Вы заметите, что два разных размера минометов, перечисленные ниже, имеют одинаковые вертикальные размеры курсинга.Это связано с тем, что кирпичи укладываются слоями раствора, которые варьируются в зависимости от перечисленных общих размеров беговой дорожки. Указанные нами размеры швов раствора используются для размеров глубины и длины.
Размеры кирпича: 3/8 дюйма строительный раствор между кирпичами (наиболее распространенный)
Тип кирпича | Указанный размер Д x В x Д (дюймы) | Номинальный размер Д x В x Д | Вертикальный ряд |
---|---|---|---|
Стандартный | 3 5/8 x 2 1/4 x 8 | Не модульный | 3 ступени = 8 « |
Модульный | 3 5/8 x 2 1/4 x 7 5/8 | 4 x 2 2/3 x 8 | 3 ступени = 8 дюймов |
Norman | 3 5/8 x 2 1/4 x 11 5/8 | 4 x 2 2/3 x 12 | 3 блюда = 8 « |
Roman | 3 5/8 x 1 5/8 x 11 5/8 | 4 x 2 x 12 | 1 курс = 2″ |
Jumbo | 3 5 / 8 x 2 3/4 x 8 | 4 x 3 x 8 | 1 курс = 3 « |
Economy | 3 5/8 x 3 5/8 x 7 5/8 | 4 x 4 x 8 | 1 курс = 4 « |
Инженер | 3 5/8 x 2 13/16 x 7 5/8 | 4 x 3 1/5 x 8 | 5 курсов = 16″ |
King | 2 3/4 x 2 5/8 x 9 5/8 | Не модульная | 5 ступеней = 16 дюймов |
2 3/4 x 2 3/4 x 7 5/8 | Не модульный | 5 уровней = 16 дюймов | |
Универсальный | 3 5/8 x 3 5/8 x 11 5/8 | 4 x 4 x 12 | 1 курс = 4 « |
Размеры кирпича: 1/2 «строительный раствор между кирпичами
Тип кирпича | Указанный размер Д x В x Д (дюймы) | Номинальный размер Д x В x Д | Вертикальный ряд |
---|---|---|---|
Стандартный | 3 1/2 x 2 1/4 x 8 | Не модульный | 3 ступени = 8 дюймов |
Модульный | 3 1/2 x 2 1/4 x 7 1/2 | 4 x 2 2/3 x 8 | 3 ступени = 8 дюймов |
Norman | 3 1/2 x 2 1/4 x 11 1/2 | 4 x 2 2/3 x 12 | 3 блюда = 8 дюймов |
Роман | 3 1/2 x 1 1/2 x 11 1/2 | 4 x 2 x 12 | 1 курс = 2 дюйма |
Jumbo | 3 1 / 2 x 2 1/2 x 8 | 4 x 3 x 8 | 1 курс = 3 « |
Economy | 3 1/2 x 3 1/2 x 7 1/2 | 4 x 4 x 8 | 1 курс = 4 « |
Инженер | 3 1/2 x 2 3/4 x 7 1/2 | 4 x 3 1/5 x 8 | 5 курсов = 16″ |
King | 3 x 2 3/4 x 9 3/4 | Не модульная | 5 ступеней = 16 дюймов |
Que en | 3 x 2 3/4 x 8 | Не модульный | 5 курсов = 16 дюймов |
Универсальный | 3 1/2 x 3 1/2 x 11 1/2 | 4 x 4 x 12 | 1 курс = 4 « |
Расчет проемов кирпича
При расчете проемов в кирпиче вы подсчитываете ряды (по вертикали) или длину кирпича (по горизонтали), чтобы получить проем в каменной кладке (M. О.). Однако, чтобы получить фактическое отверстие, вы должны учесть дополнительный раствор, который отсутствует в стандартных номинальных размерах. Обратите внимание, что изображение ниже предназначено для иллюстративных целей и не показывает перемычку (стальной уголок, сборный железобетон и т. Д.), Которую также необходимо учитывать при расчете модульного / чернового раскрытия.
Отверстия в кирпиче: номинальное отверстие в кладке по сравнению с фактическим размером отверстияДля получения дополнительной информации о размерах и оценке кирпича ознакомьтесь с Техническими примечаниями 10 Ассоциации производителей кирпича, Определение размеров и оценка кирпичной кладки .
Ориентация кирпича
На схемах ниже показаны ориентации кирпича при укладке в стены. Красное лицо — это лицо, которое открыто.
Даже несмотря на то, что кирпичи укладываются в любой из шести ориентаций, указанных ниже, размеры кирпичных стен всегда выбираются так, как если бы они были уложены в ориентации подрамника.
Типы и характеристики кирпича на основе заявки
Архитекторы обычно выбирают кирпичи в зависимости от типа приложения.Выбор зависит от многих факторов, включая долговечность (см. «Маркировки» ниже), грузоподъемность и внешний вид. В следующей таблице представлены основные типы кирпича, их критерии спецификации ASTM и общие области применения.
Тип кирпича | Обозначение ASTM | Использование / Применение |
---|---|---|
Строительный кирпич | ASTM C62 | Строительный и неструктурный кирпич, где внешний вид НЕ важен |
Кирпич облицовочный | ASTM C216 | Строительный и неструктурный кирпич, где важен внешний вид |
Пустотелый кирпич | ASTM C652 | Строительный или облицовочный кирпич, используемый с анкерами (например,грамм. кирпичный шпон) или армирующий |
Тонкий шпонированный кирпич | ASTM C1088 | Виниры прямого наложения |
Кирпич пешеходная тротуарная | ASTM C902 | Тротуар для пешеходов или движения очень легкого транспорта |
Кирпич для мощения тяжелых транспортных средств | ASTM C1272 | Обычное движение или движение тяжелых транспортных средств |
Керамический глазурованный кирпич | ASTM C126 | Кирпич глазурованный стандартный |
Глазурованный кирпич одинарного обжига | ASTM C1405 | Кирпич глазурованный, в котором при обжиге основного кирпичного корпуса наплавляется глазурь |
Топка кирпичная | ASTM C1261 | Камины жилые |
Химически стойкий кирпич | ASTM C279 | Кирпич, подверженный воздействию химикатов и кислот |
Кирпич для канализации и колодца | ASTM C32 | Сооружения для отвода сточных, ливневых и промышленных стоков |
Промышленный пол кирпичный | ASTM C410 | Покрытие промышленных полов |
Кирпич сорта
Марки кирпича указывают на долговечность кирпича при воздействии влаги и замерзания. На долговечность кирпича влияют три фактора: прочность на сжатие, водопоглощение и коэффициент насыщения. Более подробная информация об этих факторах содержится в Технической записке 9A : спецификации и классификация кирпича .
Суровые погодные условия (SW или SX) Кирпич является наиболее прочным и приемлемым для использования при воздействии циклов замораживания-оттаивания, когда он влажный или когда кирпичи соприкасаются с землей. Большинство производителей производят кирпич, соответствующий стандартам SW или SX.
Умеренное атмосферное воздействие (MW или MX) Кирпич приемлем для использования там, где он не будет подвергаться циклам замораживания-оттаивания во влажном состоянии. Он имеет немного меньшую прочность на сжатие, чем кирпич SW.
Незначительное атмосферное воздействие (NW или NX) допустимо, когда он никогда не будет подвергаться воздействию холода или сырости, например, при использовании в помещении.
Индексы атмосферостойкости кирпича
Помимо физических свойств, в Соединенных Штатах есть три области индекса выветривания.Каждый регион классифицируется на основе годовых циклов замораживания-оттаивания. На изображении ниже показаны регионы выветривания.
Регионы выветривания кирпича для СШАНаконец, кирпичи необходимо выбирать в зависимости от их воздействия. Кирпичи, закопанные в землю или контактирующие с землей, должны быть более прочными, чем те, которые не прочные. Ассоциация кирпичной промышленности рекомендует использовать кирпичи следующих марок в зависимости от региона и воздействия:
Выбор марки кирпича для вашего проекта
Марки кирпича выбираются исходя из области, как указано выше, а также в зависимости от того, находится ли открытая поверхность кирпича на вертикальной или горизонтальной поверхности, а также от того, находится ли кирпич в контакте с землей.Приведенные ниже описания и таблица дают те же рекомендации для минимальной марки кирпича, но в разных форматах.
Экспозиция | Индекс выветривания | |
---|---|---|
Менее 50 | 50 или больше | |
Вертикальные поверхности, контактирующие с землей | МВт или MX | SW или SX |
Вертикальные поверхности, НЕ контактирующие с землей | МВт или MX | SW или SX |
Горизонтальные поверхности, соприкасающиеся с землей | SW или SX | SW или SX |
Горизонтальные поверхности, НЕ контактирующие с землей | МВт или MX | SW или SX |
Вертикальные поверхности, соприкасающиеся с землей в регионах с незначительной атмосферой: используйте кирпич класса умеренной атмосферостойкости (MW или MX).
Вертикальные поверхности, НЕ соприкасающиеся с землей в регионах с незначительными погодными условиями: используйте кирпич класса умеренных атмосферных воздействий (MW или MX).
Вертикальные поверхности, соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).
Вертикальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич для тяжелых погодных условий (SW или SX).
Горизонтальные поверхности, соприкасающиеся с землей в регионах с незначительной атмосферой: используйте кирпич для тяжелых погодных условий (SW или SX).
Горизонтальные поверхности, НЕ соприкасающиеся с землей в регионах с незначительными погодными условиями: используйте кирпич класса умеренных атмосферных воздействий (MW или MX).
Горизонтальные поверхности, соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).
Горизонтальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич для тяжелых погодных условий (SW или SX).
Кирпич и плитка | строительный материал
Полная статья
Кирпич и плитка , изделия из конструкционной глины, выпускаемые в виде стандартных единиц, используемые в строительстве.
Кирпич, впервые произведенный в высушенной на солнце форме не менее 6000 лет назад и предшественник широкого спектра конструкционных глиняных изделий, используемых сегодня, представляет собой небольшую строительную единицу в форме прямоугольного блока, сформированного из глины или сланца. или смеси и обожжены (обожжены) в печи или печи для получения прочности, твердости и термостойкости. Первоначальная концепция древних кирпичных мастеров заключалась в том, что блок не должен быть больше, чем то, с чем может легко справиться один человек; Сегодня размер кирпича варьируется от страны к стране, и кирпичная промышленность каждой страны производит кирпичи разных размеров, которые могут исчисляться сотнями.Большинство кирпичей для большинства строительных целей имеют размеры примерно 5,5 × 9,5 × 20 сантиметров (2 1 / 4 × 3 3 / 4 × 8 дюймов).
Структурная глиняная плитка, также называемая терракотовой, представляет собой более крупную строительную единицу, содержащую множество пустот (ячеек), и используется в основном в качестве подкладки для облицовки кирпичом или для оштукатуренных перегородок.
Структурную облицовочную плитку из глины часто глазируют для использования в качестве открытой отделки. Настенная и напольная плитка — это тонкий шамотный материал с натуральной или глазурованной отделкой.Карьерная плитка — это плотный шамотный продукт для полов, террас и промышленных помещений, где требуется высокая стойкость к истиранию или воздействию кислот.
Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчасКирпич шамотный применяется в мусоросжигательных печах, котельных, промышленных и домашних печах, каминах. Канализационная труба обжигается и покрывается глазурью для использования в канализационных системах, системах промышленных сточных вод и общей канализации. Дренажная плитка бывает пористой, круглой, а иногда и перфорированной, и используется в основном для сельскохозяйственного дренажа.Кровельная черепица изготавливается в виде полукруглой (испанская черепица) и различной плоской черепицы, напоминающей сланец или кедр; он широко используется в странах Средиземноморья.
Существует также множество изделий из цемента и заполнителей, которые заменяют и обычно выполняют те же функции, что и изделия из конструкционной глины, перечисленные выше. Эти изделия из неглинистого кирпича и плитки кратко описаны в конце статьи. Однако основная тема этой статьи — кирпич и плитка из шамота.
шамотный кирпич и плитка — два самых важных продукта в области промышленной керамики. Для получения дополнительной информации о природе керамических материалов см. Статьи, представленные в Industrial Ceramics: Outline of Coverage, особенно статьи о традиционной керамике. О длительном рассмотрении основного применения шамотного кирпича и плитки см. Статью «Строительство зданий».
История кирпичного производства
Глиняный кирпич, высушенный на солнце, был одним из первых строительных материалов.Вполне возможно, что на реках Нил, Евфрат или Тигр после наводнений отложившаяся грязь или ил потрескались и образовали лепешки, которые можно было бы превратить в грубые строительные блоки для постройки хижин для защиты от непогоды. В древнем городе Ур в Месопотамии (современный Ирак) первая настоящая арка из обожженного на солнце кирпича была построена около 4000 г. до н. Э. Сама арка не сохранилась, но ее описание включает первое известное упоминание о минометах, отличных от грязи. Для скрепления кирпичей использовалась битумная слизь.
Обожженный кирпич, несомненно, уже производили просто путем тушения огня с помощью сырцовых кирпичей. В Уре гончары открыли принцип закрытой печи, в которой можно было контролировать тепло. Зиккурат в Уре — образец ранней монументальной кирпичной кладки, возможно построенной из высушенного на солнце кирпича; через 2500 лет (около 1500 г. до н.э.) ступени были заменены обожженным кирпичом.
По мере того, как цивилизация распространялась на восток и запад от Ближнего Востока, росло производство и использование кирпича.Великая Китайская стена (210 г. до н. Э.) Была построена из обожженных и высушенных на солнце кирпичей. Ранними примерами кирпичной кладки в Риме были реконструкция Пантеона (123 г. н.э.) с беспрецедентным кирпичом и бетонным куполом, 43 метра (142 фута) в диаметре и высоте, а также Ванны Адриана, где для строительства использовались терракотовые столбы. поддерживающие полы, подогреваемые ревущими пожарами.
Эмалирование, или остекление кирпича и плитки, было известно вавилонянам и ассирийцам еще в 600 г. до н.э., опять же, благодаря гончарному искусству.Великие мечети Иерусалима (Купол Скалы), Исфахана (в Иране) и Теграна являются прекрасными примерами глазурованной плитки, используемой в качестве мозаики. Некоторые из голубых оттенков этих глазурей не могут быть воспроизведены с помощью существующих производственных процессов.
Западная Европа, вероятно, использовала кирпич как строительную и архитектурную единицу больше, чем в любой другой области мира. Это было особенно важно в борьбе с разрушительными пожарами, которые хронически поражали средневековые города. После Великого пожара 1666 года Лондон превратился из деревянного города в город из кирпича исключительно для защиты от огня.
Кирпичи и кирпичные постройки были привезены в Новый Свет первыми европейскими поселенцами. Коптские потомки древних египтян, живших в верховьях Нила, назвали свою технику изготовления сырцового кирпича tōbe. Арабы передали это название испанцам, которые, в свою очередь, принесли искусство производства сырцовых кирпичей в южную часть Северной Америки. На севере Голландская Вест-Индская компания построила первое кирпичное здание на острове Манхэттен в 1633 году.
Marion Ceramics — Тонкий кирпичный шпон
Наша линейка продуктов Vee Brick является частью растущей тенденции использования тонкого кирпича как в традиционных установках керамической плитки для стен, так и во всех типах систем стеновых панелей.Этот отход от традиционной кирпичной кладки (на полную глубину) обусловлен экономическими соображениями. Использование тонкого кирпича может обеспечить огромную экономию средств. Фундаменты и конструктивные элементы могут быть уменьшены из-за меньшего веса. При использовании многих панельных систем трудозатраты на установку могут быть сокращены, поскольку панели можно изготавливать в помещении, вне строительной площадки, без квалифицированных каменщиков. Использование панелей сокращает время строительства и может снизить затраты на строительные леса. Кроме того, тонкий кирпич можно легко использовать для внутренних стен, включая обратные брызги, где полный кирпич не будет практичным.Кроме того, здания, построенные из тонких кирпичных панелей, обладают сейсмостойкостью. Все это достигается без отказа от богатого внешнего вида и достоинства традиционной кирпичной конструкции или потенциала драматического архитектурного решения с использованием ярких естественных цветов нашей линейки продуктов Vee Brick.
Кладка из тонкого кирпича из шпона
Использование тонкой кирпичной кладки из шпона эволюционировало на протяжении многих лет. Традиционно тонкий кирпич укладывают так же, как и керамическую плитку для стен (т.например, на вертикальную основу, которая может быть каменной кладкой или внутренней или внешней стеной из каркаса — из стали или дерева). Эти типы установки продолжают использоваться, когда облицовочный кирпич закрепляется металлической панелью, прибитой к стене, распорками или веревочным методом. При установке такого типа необходимо соблюдать требования к укладке керамической плитки.
За последние десять лет тонкий фанерный кирпич очень успешно использовался в сборных железобетонных панелях. Эти панели сделаны из тонкого кирпича, помещенного в гибкий резиновый мат, который обычно прикрепляется к прочной фанере, образуя основание сборной панели.Затем арматуру помещают в форму, в которую затем заливают бетон, вибрируют и дают ему затвердеть. После снятия резинового коврика панель будет иметь тот же вид, что и установленная кладка. Самая важная особенность сборных панелей — гибкость резинового мата. Коврик должен быть рассчитан на использование тонкого кирпича, который имеет нормальные различия в размерах. Это избавит от очень дорогостоящего процесса измельчения каждого кирпича до точного размера. Кроме того, архитекторы были обеспокоены тем, что из сборных панелей выскакивает тонкий кирпич, потому что панели используются в средних и высотных зданиях, а толщина тонкого кирпича составляет всего 1/2 дюйма или 9/16 дюйма.Компания Marion решила эту проблему, предложив кирпич Vee Brick толщиной 15/16 дюймов, который обеспечивает исключительное соединение тонкого кирпича с сборной панелью.
Литые откидные панели на рабочем месте производятся так же, как сборные панели, за исключением того, что вкладыши форм изготавливаются из менее дорогих одноразовых материалов. Как и в случае сборных панелей, Vee Brick толщиной 9/16 «или 15/16» Marion хорошо сочетается с облицовкой, допускающей обычные изменения размеров.
С начала 1970-х годов было разработано множество систем тонких кирпичных стеновых панелей с использованием самых разных материалов.В настоящее время доступны системы с панелями из металла, изоляционной пены, цементной плиты, масонита, фанеры и композитной плиты. Большинство этих систем были разработаны в первую очередь для использования в жилых помещениях, как при новом строительстве, так и специально для реконструкции. Владельцы, архитекторы и строители должны тщательно выбирать систему, которая лучше всего подходит для каждого проекта.
Vee BrickMarion может использоваться во всех вышеописанных методах и особенно хорошо подходит для сборных панелей.
Несоблюдение рекомендаций аннулирует нашу гарантию.
Цвета кирпича Vee
Продукты Vee Brick
Marion Ceramics доступны в широком спектре красивых цветов, которые совместимы для согласования цветов и / или контрастирования дизайнерских заявлений. Наша палитра цветов включает восемь девяти оттенков и одно пятно, чтобы составить наши цвета Vee Brick Classics. Линия Vee Brick Rustics состоит из пяти цветов. Продукты Vee Brick Rustics обрабатываются естественным светом с использованием методов восстановительного обжига, отточенных десятилетиями, — никакого искусственного обжига, которое часто сопровождается химическим обжигом.Прочные цвета нашего кирпича Vee Brick обладают стойкостью к окраске и не выцветают под воздействием солнечного света и погодных условий, как это происходит с пигментированным цементным тонким кирпичом. Marion Ceramics уделяет особое внимание составлению каждой основы и двойному смешиванию во время измельчения для поддержания однородности цвета.
Примечательно, что Marion предлагает заводское смешивание своего кирпича Tumbled Vee Brick, чтобы удовлетворить дизайнеров, которым нужна разнообразная цветовая гамма использованного кирпича, которая так популярна для жилищного строительства из тонкого кирпича.Архитекторы могут указать процентное соотношение каждого цвета, которое будет включено в уникальные смеси для получения любого желаемого эффекта.
* Недавно добавленный цвет — 710 Seashell
* Недавно добавленные — 710 Seashell
Ви Брик Классикс
ЦветаVee Brick Classics разрабатывались на протяжении многих лет для удовлетворения потребностей домовладельцев и пользователей тонкого кирпича.Наша линейка продуктов Vee Brick особенно популярна среди архитекторов и дизайнеров, потому что мы стараемся производить широкий спектр привлекательных цветов для непревзойденных и неограниченных возможностей дизайна.
Первыми в линейке Vee Brick Classics являются два наших красных: 200Plantation Red, исключительно яркий и чистый; и 250 Havana Red, имеющий глубокие красновато-коричневые тона, которые сочетаются с кирпичной кладкой многих жилых домов. Вслед за этим мы предлагаем шоколадно-коричневый цвет 410 Gunstock Brown, а затем добавляем легкое горючее сырье, чтобы улучшить наш желтовато-коричневый цвет 600 Chino и терракотовый 610 Sunlit Earth.Залитая солнцем Земля также является основным телом, используемым для производства нашего индийского медного пятна цвета 615.
Баланс цветов Vee Brick Classics состоит из четырех самых красивых цветов архитектурного кирпича, включая недавно представленный белый 710 Seashell, коричневый 820 Sahara и два оттенка серого: 760 Academy Grey и 510 Cobblestone.
Наша исключительная цветовая гамма оказалась особенно привлекательной при смешивании как вспыхнувших, так и немыхающих цветов.
615 Индийская медь
820 Сахара
760 Серый академический
510 Булыжник
200 Плантационный красный
600 Чино
610 Солнечная Земля
250 Гавана красный
410 Gunstock коричневый
Ви Кирпич Рустикс
Все цвета Vee Brick Rustics от Marion Ceramics произведены с использованием газовой вспышки и сделаны с использованием тех же формул основы, которые используются в соответствующих прозрачных тонах.Полученные в результате пестрые тона этих вспыхивающих по периметру цветов создают особую теплоту и ощущение деревенского стиля, которое может быть достигнуто только с помощью натуральных материалов.
Два наших красных вспыхивают, чтобы произвести 300 цветов Tavern Flash и 255 Magnum Flash. Наша коричневая вспышка — это 400 Colonial Blend. Модель 655 Sundance сделана с нашим желтоватым корпусом, а цвет 675 Tangier — с нашим терракотовым корпусом.
Все наши цвета совместимы с фасадным кирпичом аналогичного цвета и хорошо сочетаются с архитектурными и коммерческими проектами с использованием подходящего и / или контрастного лицевого кирпича или других облицовочных материалов.
300 Tavern Flash
440 Колониальная смесь
655 Сандэнс
675 Танжер
Vee Brick Характеристики
Размеры
Линия продукции Marion’s Vee Brick доступна в модульном размере кирпича (2 1/4 дюйма x 7 5/8 дюйма x 9/16 дюйма) вместе с соответствующими углами.Особое внимание уделяется производственному процессу, чтобы длинные опоры наших угловых панелей идеально подходили к тонкому кирпичу. Кроме того, некоторые неоткрытые углы смешаны с высветленными углами, чтобы уменьшить возможность взгляда молнии на углы зданий.
Marion Ceramics также предлагает несколько вариантов тонкого кирпича по специальному заказу. Мы предлагаем нашу линейку изделий из тонкого кирпича толщиной 15/16 дюйма для работ по сборным железобетонным панелям, где архитекторы заботятся о прочности соединения. Такая толщина позволяет дополнительно встраивать эти блоки в панели для непревзойденного склеивания.Мы также можем производить тонкий кирпич закрытого размера (3 5/8 «x 7 5/8» x 9/16 «) вместе с закрывающими углами. Наш процесс позволяет нам производить тонкий кирпич толщиной до 2 дюймов, что обеспечивает возможность проектирования размеров стеновых рельефов. Мы также предлагаем облицовочный кирпич в тон, чтобы дополнить нашу линейку тонких кирпичей.
Упаковка
Наши изделия Vee Brick укладываются в картонные лотки и фиксируются пластиковой лентой. Затем картонные коробки складываются на деревянный поддон.Затем на поддон помещается водонепроницаемый верхний лист, а затем его обматывают. Полученный пакет поддонов обеспечивает наилучшую защиту от погодных условий.
Бесплатные товары
Брусчатка из кирпича — Marion Ceramics предлагает брусчатку, которая идеально сочетается с нашей продукцией Vee Brick. Брусчатка бывает толщиной 9/16 «, 15/16» и 2 1/4 «.
Колпачок — Marion Ceramics также производит колпачки толщиной 2 1/4 дюйма семи цветов того же цвета, что и наши продукты Vee Brick.Копинг можно использовать для добавления особых архитектурных деталей к любой работе. В дополнение к обрамлению бассейнов, наши формы колпачков использовались для изготовления крышек стен и колонн, водяных столов, ступеней и уникальных конструкций колонн.
Несоблюдение рекомендаций аннулирует нашу гарантию.
Рекомендации по кирпичу Vee
Для того, чтобы вы были полностью удовлетворены нашими продуктами Vee Brick, очень важно , чтобы установщики и владельцы выполняли следующие рекомендации:
Оттенок
Цветовые вариации являются естественной характеристикой всех изделий из обожженной глины и присущи нашим изделиям из Vee Brick.На стройплощадке мы рекомендуем смешивать Vee Brick из нескольких картонных коробок, чтобы получить естественное сочетание цветовых оттенков. Для работ, требующих более одного поддона, рекомендуется смешивание картонных коробок с каждого поддона. Наши чистые тоновые цвета будут иметь небольшую цветовую гамму. Наши вспыхивающие цвета будут иметь более широкий диапазон цветов.
Уголки
Особое внимание уделяется производственному процессу, чтобы на длинных ножках наших углов не было дефектов или перекрестных надрезов даже на углах с высечкой.Этот дополнительный шаг позволяет Marion Ceramics изготавливать углы с фаской с длинной ножкой, подходящей для нашей плоской плитки. Неизбежно, короткие штрихи или заштрихованные углы не идеально подходят к длинной штанине. Поэтому рекомендуется для работ, включающих углы и использующих наши мигающие цвета, при выборе углов при их установке следует проявлять осторожность, чтобы включать неоткрытые элементы, чтобы избежать появления застежек-молний. Marion Ceramics теперь включает в себя некоторые неоткрытые углы, которые добавлены к нашему инвентарю светящихся углов на заводе. Не устанавливайте Vee Brick, квартиры или углы, которые не являются удовлетворительными во всех отношениях.
Калибр
Наши кирпичи Vee Brick производятся в соответствии со спецификациями ASTM C1088 для типа TBS, Grade Exterior или превосходят их. Наши производственные технологии позволяют нам превышать допуски на размеры, разрешенные в соответствии с данной спецификацией. Тем не менее, рекомендуется, чтобы во всех установках Vee Brick, как при установке традиционного типа керамической плитки, так и во всех типах систем стеновых панелей, делались поправки на нормальные отклонения размеров тонкого кирпича.
Установка
Рекомендуется, чтобы все виды укладки керамической настенной плитки соответствовали спецификациям, изложенным в текущем «Руководстве по укладке керамической плитки» Совета Северной Америки по плитке. Кроме того, после установки Vee Brick, но перед заполнением швов, мы рекомендуем использовать соответствующий раствор для затирки. После заделки кирпича Vee Brick необходимо провести окончательную очистку кристаллами сульфаминовой кислоты или предварительно приготовленным заводским очистителем для кирпича с последующей полной нейтрализацией чистой прозрачной водой.Монтаж сборных панелей и систем стеновых панелей должен выполняться в соответствии с отраслевыми и производственными инструкциями и спецификациями.
Из-за различий в процессах фотографии, цифрового изображения и печати окончательный выбор цвета должен определяться на основе реальных образцов продукта перед покупкой. Цвета изображения, отображаемые на этом веб-сайте, могут не соответствовать действительным цветам продуктов из-за различий в устройствах просмотра, настройках дисплея и возможностях оборудования.
Несоблюдение рекомендаций аннулирует нашу гарантию.
Vee Brick Фотогалерея
Тонкий кирпич — 760 Academy Grey Vee Brick Hillsborough
Продукт: 760 Academy Grey
Группа продуктов: Vee Brick
Тонкий кирпич — 760 Academy Grey Vee Brick Hillsborough 2
Продукт: 760 Academy Grey
Группа продуктов: Vee Brick
Тонкий кирпич — 760 Academy Grey Vee Brick Hillsborough 3
Продукт: 760 Academy Grey
Группа продуктов: Vee Brick
Тонкий кирпич — 760 Academy Grey Vee Brick Hillsborough 4
Продукт: 760 Academy Grey
Группа продуктов: Vee Brick
Тонкий кирпич — 300 Tavern Flash Vee Brick — Cava
Продукт: 300 Tavern Flash
Группа продуктов: Vee Brick
Тонкий кирпич — 300 Tavern Flash Vee Brick — Cava 2
Продукт: 300 Tavern Flash
Группа продуктов: Vee Brick
Тонкий кирпич — 300 Tavern Flash Vee Brick — Роли
Продукт 300 Tavern Flash
Группа продуктов: Vee Brick
Тонкий кирпич — 710 Seashell Vee Brick — Флорида
Продукт: 710 Seashell
Группа продуктов: Vee Brick
Тонкий кирпич — 710 Seashell Vee Brick — Флорида 2
Продукт: 710 Seashell
Группа продуктов: Vee Brick
Тонкий кирпич — Пользовательский кирпич из смесового Vee — Champs
Продукт: Смесь по индивидуальному заказу 675, 655, 440, 255
Группа продуктов: Кирпич с полукруглым вырезом
Тонкий кирпич — 675 Кирпич Танжер Ви — Цветочная мельница
Продукт: 675 Tangier
Группа продуктов: Vee Brick
Тонкий кирпич — 675 Кирпич Танжер Ви — Дождевая вода
Продукт: 675 Tangier
Группа продуктов: Vee Brick
Тонкий кирпич — 675 Кирпич Танжер Ви — Дождевая вода 2
Продукт: 675 Tangier
Группа продуктов: Vee Brick
Тонкий кирпич — 255 Magnum Flash, 675 Tangier — Raleigh
Продукт: 255 Magnum Flash, 675 Tangier
Группа продуктов: Vee Brick
Тонкий кирпич — сборный кирпич из смесовой Vee на заказ
Продукт: 300 Tavern Flash, 410 Gunstock Brown, 820 Sahara
Группа продуктов: Vee Brick
Тонкий кирпич — сборный бетонный кирпич из смесовой формы 2
Продукт: 300 Tavern Flash, 410 Gunstock Brown, 820 Sahara
Группа продуктов: Vee Brick
Тонкий кирпич — Красный кирпич плантации 200 — Апартаменты
Продукт: 200 Plantation Red
Группа продуктов: Vee Brick
Тонкий кирпич — Ви-кирпич из смесовой смеси на заказ — Кухня BFT
Упаковка кирпича Vee
Размер (номинал) | PCS / Коробка | Кв.Ft / Коробка | Ln.Ft / Коробка | PCS / Поддон | Sq.Ft / Поддон | Ln.Ft / Коробка | WT / Коробка *** | WT / Поддон * *** |
---|---|---|---|---|---|---|---|---|
Квартиры 2 1/4 «x 7 5/8» x 9/16 « 6,86 шт. / Кв. Фут * | 56 | 8,16 | НЕТ | 4 480 | 653 | НЕТ | 41,25 фунтов | 3300 фунтов |
Углы 90 ° 2 1/4 «x 7 5/8» x 3 5/8 «x 9/16» 4.57 шт / дюйм фут * | 28 | НЕТ | 6,13 | 1,568 | НЕТ | 339 | 29,68 фунтов | 1661 фунт |
Закрытие Квартиры 3 5/8 «x 7 5/8» x 9/16 « 4,5 шт. / Кв. Фут * | 28 | 6,22 | НЕТ | 2,240 | 497,6 | НЕТ | 33,41 фунта | 2673 фунтов |
Уголки закрытия 90 ° ** 3 5/8 «x 7 5/8» x 3 5/8 «x 9/16» 3 шт. / Л.Ft * | 16 | НЕТ | 5,33 | 960 | НЕТ | 320 | 22 фунта | 1360 фунтов |
Лицевой кирпич ** 2 1/4 «x 7 5/8» x 3 5/8 « 3 шт. / Фут. Фут * | 7 | 1 | НЕТ | 560 | 81,6 | НЕТ | 28 фунтов | 2160 фунтов |
Заглушка ** 2 1/4 «x 7 5/8» x 3 5/8 «x 9/16» 1.5 шт / фут * | 10 | НЕТ | 1,5 | 400 | НЕТ | НЕТ | 14 фунтов | 743 фунтов |
* Цены на квадратные футы основаны на затирочных швах 3/8 дюйма.
** Доступно по специальному заказу.
*** Вес зависит от влажности и состава тела.
**** Добавьте 40 # для поддона
Vee Brick Брошюра и спецификации
Boneyard Brick | Trikeenan Tileworks
Общее описаниеTrikeenan BONEYARD GLAZED THIN BRICK — это керамический глазурованный кирпич двойного обжига (до более 2100F *), который доступен в различных размерах, цветах и текстурах и предназначен для использования в жилых и архитектурных помещениях и может быть установлен с использованием большинства промышленных систем, в том числе с предварительным монтажом. литые панели.
* (Кирпич по индивидуальному заказу может производиться при других температурах и других процессах.)
Стандартные спецификации
ТОНКИЙ КИРПИЧ BONEYARD CERAMIC GLAZED от Trikeenan Tileworks, Хорнелл, Нью-Йорк. выбирается архитектором / дизайнером / владельцем из стандартных размеров, форм и глазурей производителя; и должна соответствовать требованиям ANSI 137.1 как плитка специального назначения; ASTM C1088-12, Внешний вид, тип ТВХ, по физическим свойствам; и ASTM 1405-12 Class Exterior для свойств отделки.Большинство устройств будут соответствовать спецификациям PCI, но при необходимости их следует запрашивать как таковые.
Примечание. Некоторые глазури, производимые Trikeenan, имеют трещиноватость для декоративных эффектов или для получения определенных цветов / характеристик и не соответствуют требованиям ASTM 1405-12 по образованию трещин.
Наличие
ГЛАЗИРОВАННЫЙ КИРПИЧ BONEYARD изготавливается на заказ, поэтому с учетом производственных ограничений и колебаний объемов заказов. Для целей спецификации в большинстве случаев достаточно 4-8 недель.Обратитесь на завод или к местному дилеру для проверки доставки.
Варианты цвета
Большинство цветов глазури Trikeenan варьируются от кирпича к кирпичу, некоторые больше, чем другие. Эти изменения являются преднамеренными и связаны с нашими особыми методами производства и нашим выбором сырья. При выборе глазури Trikeenan всегда выбирайте 3 или более кирпичей, которые представляют диапазон цвета, который вы можете ожидать при работе.
Трещины
Трещины — это микротрещины, которые могут возникнуть на глазурованной поверхности кирпича после обжига и являются обычным явлением для плитки ручной работы.Некоторые глазури, производимые Trikeenan, помешаны на достижении определенных цветов и / или декоративных эффектов. Чтобы свести к минимуму возможность окрашивания, Trikeenan рекомендует использовать проникающий герметик или раствор для затирки. Trikeenan рекомендует протестировать небольшой участок, следуя инструкциям производителя.
Варианты размеров
Из-за усадки от мокрой плитки до обожженной в процессе производства наши кирпичи могут меняться по размеру. Толщина составляет 5/8 дюйма и может варьироваться вместе с другими указанными размерами.
Разработка цветов на заказ
Trikeenan специализируется на разработке нестандартных цветов. Как правило, оттенок и блеск представленного образца можно сопоставить. За фиксированную плату за разработку Trikeenan проведет серию испытаний глазури и изготовит прототип кирпича для отправки. Обычно для тестирования требуется 2-10 недель, однако, пожалуйста, уточняйте на заводе текущее время разработки в нашей лаборатории глазури.
* Политика создания нестандартных цветов:
Разработка нестандартных цветов требует навыков и обширных знаний в области керамических материалов.Запросы на индивидуальный цвет будут рассматриваться при минимальном заказе в 250 квадратных футов. Trikeenan требует внесения платы за разработку в размере 300 долларов за индивидуальное сопоставление цветов и тестирование — до 3 попыток. Кроме того, 25% -ная надбавка будет применяться к любому заказанному продукту, который не предлагается регулярно в наших линейках продуктов, т.е.разработанные на заказ цвета или стандартные цвета, нанесенные на корпус индивидуальной плитки.
Установка
Методы укладки должны соответствовать «Руководству по укладке керамической плитки» Американского совета по плитке (текущая редакция).Кирпич из нескольких разных картонных коробок следует смешать, чтобы добиться наилучшего смешивания цветов. Доступны и другие системы, и следует соблюдать рекомендации производителя.
Место для раствора
Trikeenan рекомендует использовать затирочный шов размером 3/8 дюйма. Можно использовать меньшее расстояние между затирками, включая «плотный шов»; однако для покрытия данной области потребуются дополнительные плитки. Узкие пространства для затирки подчеркнут неровности плитки.
Техническое обслуживание
Требуется минимальное обслуживание.Для большей части уборки должно быть достаточно мягкого мыла. Перед использованием проверьте все чистящие средства. (для получения информации об особом уходе см. металлические глазури с высоким обжигом)
Соображения по долговечности
В зависимости от конкретных условий участка глазурованный тонкий кирпич со временем подвержен износу. Чтобы определить пригодность для конкретных применений, каждая глазурь Trikeenan была протестирована и оценена по шкале MOHS и классифицирована в соответствии с твердостью и рекомендуемым использованием. Светлые цвета и матовая глазурь лучше подходят для интенсивного использования, чем темные цвета и глянцевые глазури, потому что царапины на поверхности плитки менее заметны.
Металлические глазури с высокотемпературным обжигом
Металлические глазури, за исключением Washed Quarry, содержат молекулы металла, встроенные в поверхность глазури, что создает сенсационный металлический эффект. Глазури нетоксичны как при производстве, так и при использовании. Поверхности глазури чувствительны к окислению и нуждаются в защите. Обратите внимание, что бронза предварительно запломбирована на заводе. Периодически необходимо обновлять герметик, чтобы сохранить качество металла. Эти глазури НЕ подходят для поверхностей, где присутствует абразивный износ, вода и / или сильные химические вещества, или для наружного применения.Перед общим использованием предварительно проверьте герметичность или раствор для затирки. Некоторые продукты могут обесцветить глазурь / металлическую поверхность. Trikeenan не несет ответственности за изменение цвета этой плитки из-за химикатов или влаги.
Стандартный размер кирпича | Кирпичи Размеры в дюймах и мм
В разных странах используются разные стандартные размеры и размеры кирпича, однако кирпич может быть изготовлен во многих размерах и формах в зависимости от его применения.
Размеры и форма кирпича для стандартного кирпича включает информацию о заданном размере, действительном размере и номинальном размере.
Если кирпичи массивные, их трудно правильно обжечь, и их становится очень тяжело класть одной рукой.
Однако, если кирпичи маленькие, требуется большее количество раствора; за счет этого устанавливается нормальный размер для различной кирпичной кладки.
Фактический размер (указанный размер) — это точный размер кирпича, а номинальный размер — это точный размер и ширина шва раствора.
Большинство типов кирпичей построены таким образом, что номинальные размеры укладываются в 4-дюймовые сетки, которые подходят для модулей из различных строительных материалов, соответствующих дверным проемам, окнам домов и деревянным деталям.
Стандартный размер, вес и размеры кирпича (дюймы):
В таблице ниже мы привели следующие стандартные размеры кирпича:
РАЗМЕР КИРПИЧА | ПРИБЛИЗИТЕЛЬНЫЙ ВЕС | РАЗМЕР (ДЮЙМЫ) (Глубина X Высота X Длина) |
---|---|---|
МОДУЛЬНЫЙ | 4,2 фунта | 3-5 / 8 ″ x 2-1 / 4 ″ x 7-5 / 8 ″ |
СТАНДАРТ | 4,5 фунта | 3-5 / 8 ″ x 2-1 / 4 ″ x 8 ″ |
JUMBO MODULAR | 5.1 фунт | 3-5 / 8 ″ x 2-3 / 4 ″ x 7-5 / 8 ″ |
JUMBO STANDARD | 5,8 фунта | 3-5 / 8 ″ x 2-3 / 4 ″ x 8 ″ |
JUMBO STANDARD (PLT 3) | 5,6 фунта | 3-5 / 8 ″ x 2-5 / 8 ″ x 8 ″ |
SLIM JUMBO MODULAR | 4,1 фунта | 3-1 / 8 ″ x 2-3 / 4 ″ x 7-5 / 8 ″ |
QUEEN | 5,6 фунта | 3-1 / 8 ″ x 2-3 / 4 ″ x 9-5 / 8 ″ |
ROMAN | 4,7 фунта | 3-1 / 8 ″ x 2-3 / 4 ″ x 9-5 / 8 ″ |
NORMAN | 6.4 фунта | 3-1 / 8 ″ x 2-3 / 4 ″ x 9-5 / 8 ″ |
JUMBO NORMAN | 7,8 фунта | 3-5 / 8 ″ x 2-3 / 4 ″ x 11-5 / 8 ″ |
SLIM JUMBO NORMAN | 7,2 фунта | 3-1 / 8 ″ x 2-3 / 4 ″ x 11-5 / 8 ″ |
MODULAR ECONOMO | 6,8 фунта | 3-5 / 8 ″ x 3-5 / 8 ″ x 7-5 / 8 ″ |
УТИЛИТА | 102 фунта | 3-5 / 8 ″ x 3-5 / 8 ″ x 11-5 / 8 ″ |
MONARCH | 12,5 фунтов | 3-5 / 8 ″ x 3-5 / 8 ″ x 15-5 / 8 ″ |
QUAD | 14.1 фунт | 3-5 / 8 ″ x 7-5 / 8 ″ x 7-5 / 8 ″ |
AMBASSADOR | 8,8 фунта | 3-5 / 8 ″ x 2-1 / 4 ″ x 15 -5/8 ″ |
DOUBLE UTILITY | 21,0 фунта | 3-5 / 8 ″ x 7-5 / 8 ″ x 11-5 / 8 ″ |
DOUBLE MONARCH | 25,5 фунтов | 3 -5/8 ″ x 7-5 / 8 ″ x 15-5 / 8 ″ |
6 ″ x 4 ″ x 16 ″ THRU-WALL | 16,0 фунтов | 5-5 / 8 ″ x 3-5 / 8 ″ x 15-5 / 8 ″ |
8 ″ x 4 ″ x 16 ″ THRU-WALL | 21.8 фунтов | 7-5 / 8 ″ x 3-5 / 8 ″ x 15-5 / 8 ″ |
8 ″ x 8 ″ x 16 ″ THRU-WALL | 42,0 фунта | 7-5 / 8 ″ X 7-5 / 8 ″ x 15-5 / 8 ″ |
Стандартные размеры кирпича в Англии:
В Великобритании размер и ширина обычного кирпича оставались неизменными на протяжении веков, однако глубина больше примерно двух дюймов (примерно 51 мм) или меньше двух с половиной дюймов (примерно 64 мм).
Стандартный размер современного кирпича — 215 × 102.5 × 65 мм (приблизительно 8 5⁄8 × 4 1⁄8 × 2 5⁄8 дюйма) с номиналом 10 мм (3⁄8 дюйма).
Строительный шов имеет размер 225 × 112,5 × 75 мм (9 × 4 1/2 × 3 дюйма) при соотношении 6 × 3: 2.
Стандартные размеры кирпича в США:
В США современные обычные кирпичи (контролируемые Американским обществом испытаний и материалов, т.е. ASTM) имеют размер примерно 8 × 3 5⁄8 × 2 1⁄4 дюйма (203 × 92 × 57 мм).
Обычно используемый модульный кирпич составляет 7 5/8 × 3 5 × 8 × 2 1 / дюйм (194 × 92 × 57 дюймов).
Этот модульный кирпич 7 5⁄8 с 3/8 минометным швом позволяет легко рассчитать количество кирпичей в заданном ряду.
Стандартные размеры кирпича в Австралии:
По данным компании Boral в Австралии, стандартный размер кирпича (или рабочий размер) составляет 76 мм x 230 мм x 110 мм в соответствии с австралийским стандартом AS4455.
Некоторые кирпичи изготавливаются с разными рабочими размерами.
Кирпичи большего размера иногда используются для особо экономичной кладки и в качестве конструктивной особенности либо сами по себе, либо в смеси с кирпичиками меньшего размера.
Пустотелые кирпичи Большого размера (140 мм в высоту, 90 мм в высоту и 290 мм в длину) используются в циклонических зонах для армирования стен и создания решетчатых решеток.
Более широкие (150 мм) кирпичи также будут использоваться в стенах, требующих низкой звукоизоляции, чрезмерных уровней огнестойкости и высокой несущей способности, в зависимости от конкретных звуковых свойств.
Стандартный размер кирпича в Индии:
В Индии обычный размер кирпича составляет 190 мм x 90 мм x 90 мм в соответствии с рекомендациями BIS.
С толщиной раствора размер кирпича превращается в 200 мм x 100 мм x 100 мм, что часто называют номинальным размером вспомогательного кирпича.
Стандартные размеры кирпича в Непале:
В соответствии с Общенациональным строительным кодексом Непала (NBC 205: 1994) кирпичи должны иметь стандартную прямоугольную форму, обожжены красным, изготовлены вручную или обработаны на станках, а прочность на раздавливание должна не ниже 3,5 Н / мм².
Стандартный размер и размеры кирпича 240 x 115 x 57 мм с горизонтальными и вертикальными швами 10 мм.
Толщина -10 мм по длине, -5 мм по ширине и 3 мм по толщине будет приемлемой для толстых стен в соответствии с этим обязательным правилом (MRT).
Примечание. Основная цель этих обязательных практических правил (MRT) Общенационального строительного кодекса Непала — предложить готовые к использованию размеры.
Описание различных структурных и неструктурных частей трехэтажного железобетонного (ЖБИ) простого жилого дома, построенного собственниками в Непале.
Также прочтите: Кирпичи из песчано-известняка, кирпичи из летучей золы, огнеупорные кирпичи и глиняные кирпичи
Заключение:
Кирпичи изготавливаются разных размеров, решающим фактором для определения размеров или размеров кирпичей является местонахождение.
Нестандартизированные кирпичи называются традиционными кирпичами. Наряду с толщиной раствора он известен как номинальный размер кирпича.
Таким образом, номинальный размер кирпича включает толщину раствора.
Промышленная сушка керамического кирпича в печи по CFD
Реферат
Процесс сушки — это этап производства керамического кирпича, который требует контроля переменных процесса, чтобы получить конечный продукт с пористой однородной структурой, уменьшая поверхностные и объемные дефекты и производство расходы.Вычислительная гидродинамика (CFD) является важным инструментом в этом процессе управления, прогнозируя физическое явление сушки и предоставляя данные, которые повышают эффективность промышленного производства. Кроме того, исследования, связанные с сушкой кирпича с помощью CFD, не учитывают влияние параметров печи, ограничивая анализ только кирпичами. В этом смысле целью данной работы является численное исследование процесса сушки горячим воздухом промышленного пустотелого керамического кирпича в печи при температуре 70 ° C. Результаты распределения массы воды и температуры внутри кирпича, а также полей влажности, температуры, скорости и давления воздуха для сушки печи в разное время процесса показаны, проанализированы и сопоставлены с экспериментальными данными, что дает хорошее согласие.
Ключевые слова: сушка, кирпич, температура, влажность, CFD
1. Введение
Процесс удаления влаги из пористого материала важен в пищевой промышленности как способ увеличения срока хранения пищевых продуктов или керамическая промышленность как этап в процессе производства кирпича.
Керамика широко использовалась человеком с эпохи неолита благодаря простому способу производства и широкому применению в различных областях. Основным сырьем для производства традиционной керамики являются полевой шпат (в основном калий), кремний (кварц) и глинистые минералы.Они могут содержать некоторые натуральные или синтетические добавки для повышения их обрабатываемости и конечных свойств [1].
Изготовление керамических деталей состоит из формованных изделий из гидратированной глины, которые затем подвергаются медленной сушке в сушилке или в среде, защищенной от солнечного излучения, чтобы снизить содержание воды в материале. Оптимальные условия процесса сушки достигаются, когда выполняется удаление воды, что способствует наименьшему градиенту влажности и температуры внутри структуры материала и уменьшению таких дефектов, как трещины и деформации.Завершающим этапом является воздействие на материал высоких температур, что придает керамическим изделиям жесткость и стойкость (процесс обжига).
В ходе исследования были предложены альтернативные технологии производства керамического кирпича, такие как использование мелкодисперсных отходов из циклонов, подключенных к распылительной сушилке при производстве геополимерного кирпича при производстве керамической плитки. После физико-химической характеристики и изучения метода приготовления авторы пришли к выводу, что использование отработанного сырья (за исключением каустической соды) привело к значительному снижению расчетной стоимости производства кирпича [2].
В настоящее время на рынке доступно несколько керамических изделий, таких как кирпичи, плиты, плитки, артефакты с эстетической ценностью (кухонная утварь и декоративные предметы) и компоненты, устойчивые к высоким температурам и сжатию.
Сушка керамических материалов — это этап, который необходимо выполнять в контролируемых условиях сушки, поскольку плохая сушка приводит к некачественной продукции. Чтобы оптимизировать процесс, необходимо знать характеристики глины, используемой при производстве продукта.В этом смысле есть несколько важных свойств глины, которые необходимо учитывать в процессе, таких как пластичность, индекс консистенции, сопротивление, потеря воды и втягивание. Пластичность — это механическое свойство, определяемое деформацией, возникающей в теле при воздействии на него определенной силы, которая сохраняется после снятия напряжения. Индекс консистенции напрямую регулирует количество влаги, которое должен иметь данный образец для правильного формования. Стойкость глины в сухом состоянии тесно связана с ее гранулометрическим составом, на который влияет скорость высыхания.Удаление воды сильно зависит от рабочих условий (температуры, относительной влажности и скорости), и явление втягивания возникает из-за того, что место, ранее занимаемое водой, становится пустым во время процесса сушки [3].
Было проведено несколько экспериментальных и численных исследований с основной целью сбора данных для улучшения процесса сушки керамических материалов. Некоторые из этих исследований связаны с массовым коэффициентом диффузии, пористостью, проницаемостью и кинетикой высыхания [4,5,6,7,8,9].Есть еще те, кто пытается понять дефекты, такие как трещины, вызванные плохим обжигом материала [7,9,10,11,12,13].
За процесс сушки отвечают несколько механизмов. Интенсивность этих механизмов зависит от физических условий процесса и свойств пористого материала. Они описаны следующим образом:
Диффузия жидкости: происходит из-за градиента концентрации и преобладает при сушке зерен и керамических кирпичей [14];
Диффузия пара: происходит из-за градиента парциального давления пара и присутствует во время сушки кирпича [14];
Капиллярная диффузия: относится к потоку жидкости через капиллярные каналы и на твердой поверхности из-за молекулярного притяжения между жидкостью и твердым телом.Этот механизм может происходить без нагрева, только в результате перепада давления [14];
Выходящий поток (Кнудсен): важен только в условиях высокого вакуума, например, в процессах лиофилизации, когда продукт замораживается в условиях вакуума, а образовавшиеся кристаллы льда сублимируются [14].
Теория диффузии жидкости считается самым простым анализом, поскольку она не учитывает другие эффекты, такие как испарение влаги и перенос пара внутри материала во время процесса сушки.Эта модель рассматривает в качестве основного механизма миграцию воды на основе второго закона Фика, который описывает, что масса на единицу площади пропорциональна градиенту концентрации воды [15]. Эта теория широко используется для описания процесса сушки керамики, представленной в промышленности, такой как глина [15,16,17], керамическая плитка [18] и керамический кирпич [6,7,16,19,20,21], с помощью экспериментальных численных методов. и аналитические методы.
Аналитические методы решения основаны на упрощенных соображениях, которые позволяют решать дифференциальные уравнения только для конкретных простейших случаев, в которых входные переменные определены для вычисления одной или нескольких выходных переменных.Хотя многие инженерные задачи могут быть решены с помощью простых уравнений, результаты, полученные этими методами, могут существенно отклоняться от реальной ситуации, не обеспечивая детального понимания поведения исследуемого явления [22].
В отношении методов численного решения разработан виртуальный прототип, в котором уравнения в частных производных, связанные с физической проблемой, преобразуются в систему уравнений, основанную на математической теории, такой как метод конечных элементов или метод конечных объемов.Использование численных методов представляет собой ряд выдающихся особенностей, которые делают их чрезвычайно универсальными и эффективными для решения проблем в инженерных проектах. Другим преимуществом, связанным с этими методами, является их простота параметризации, которая позволяет лучше понять, как различные переменные влияют на результаты, оценить различные проектные условия и разработать оптимизированную конфигурацию, которая отвечает всем критериям безопасности и обеспечивает улучшенный продукт. [22].
Использование численного моделирования имеет несколько положительных моментов, как отмечалось выше. Однако его не следует рассматривать как замену традиционным методам, которые имеют основополагающее значение для решения инженерных проблем. Аналитические и экспериментальные результаты служат эталоном для калибровки числовых параметров, обеспечивая хорошее представление физических явлений. Таким образом, численное моделирование является важным и дополнительным подходом к аналитическим и экспериментальным методам, приносящим несколько преимуществ проекту и предоставляющим ресурсы для достижения хорошего баланса между качеством, временем и производственными затратами [22].
Анализ внешнего потока жидкости в сложных геометрических формах не может быть решен только аналитическими методами. В этих случаях использовались методы вычислительной гидродинамики (CFD) [3,23]. Эта численная процедура была применена при проектировании и оптимизации сушильного оборудования и технологий обработки. В литературе можно найти несколько исследований по сушке керамического кирпича с помощью CFD, что позволяет лучше контролировать процесс и оптимизировать производство с сокращением потерь и меньшими затратами, избегая потерь сырья [3,10,11,13,15, 24].Когда массовый расход очень медленный, явления теплопередачи и массы практически распространяются, и анализ гидродинамики не требуется; задействованы только законы Фурье и Фика.
Что касается математического моделирования и численного моделирования с использованием керамического кирпича, мы можем упомянуть работы, которые исследуют выбросы загрязняющих веществ в результате сжигания органических материалов, а также поглощение загрязняющих веществ керамическими материалами. В [25] проведено численное исследование доменных печей для обжига керамического кирпича и выбросов загрязняющих веществ.При этом газ горит в течение 50 минут, достигая температуры от 1300 до 1350 ° C. Результаты показывают сильную зависимость между выбросами оксидов азота и уровнем температуры печи. В другом исследовании, опубликованном в [26], изучается возможность связывания углекислого газа (CO 2 ) в кирпичах, богатых кальцием и магнием. В этом исследовании три типа кирпичей были испытаны на карбонизацию в реакторе. Результаты показывают, что количество карбонизации пропорционально времени реакции.Приемлемые уровни карбонизации и / или улавливания CO 2 были достигнуты в условиях низкого давления и температуры, которые соответствуют низким затратам энергии и высокой защите окружающей среды.
В этом смысле основной целью данной работы является моделирование процесса сушки промышленного пустотелого керамического кирпича в печи с применением метода CFD (программа ANSYS CFX, 15.0). Инновационный аспект, представленный в этой статье, связан с рассмотрением влияния воздушного потока на процессы тепломассопереноса, происходящие в печи.
3. Результаты и обсуждение
3.1. Кинетика нагрева и высыхания кирпича
Чтобы продемонстрировать точность принятой математической модели, временная эволюция температуры поверхности и средней массы воды керамического кирпича были сопоставлены с экспериментальными данными. Температура была измерена в точке, выделенной в b. Эти сравнения показаны на и.
Средняя масса воды внутри кирпича как функция времени.
Температура поверхности кирпича как функция времени.
Значения коэффициентов конвективной теплопередачи ( h c ) предоставлены на основе численного моделирования в каждый момент времени, и было найдено среднее арифметическое значение 1,1603 Вт / (м 2 · K) для сушка при 70 ° C. Каждый временной шаг в численном моделировании обеспечивает градиент водной массы в трех направлениях декартовой оси ( ∂m / ∂X , ∂m / ∂Y и ∂m / ∂Z ), а также общее среднее значение на поверхность ( ∂m / ∂ ).Используя значение коэффициента диффузии массы воды в воздухе, средние значения коэффициентов конвективного массопереноса, найденные для сушки при 70 ° C, составили: ч м, X = 4,78 × 10 −5 м / с. ; h м, Y = 4,87 × 10 −7 м / с; h м, Z = 1,08 × 10 −7 м / с и h м = 4,83 × 10 −4 м / с. Кроме того, массовый коэффициент диффузии D кирпич = 9 × 10 −7 м² / с был найден с использованием метода наименьших квадратов ошибки.
Из анализа этих цифр видно, что хорошее согласие было получено для средней массы воды. Однако были получены некоторые отклонения для температуры поверхности, которые следует отнести к ошибкам измерения и влиянию энергии испарения воды и которые не учитываются в используемом математическом моделировании.
3.2. Тепловые и массовые поля внутри кирпича
Поля температуры и массы воды, которые будут показаны ниже, были получены на плоскостях XZ и XY, как показано на рис.Градиенты температуры и водной массы керамического кирпича вначале, через 10 минут, через 60 минут и в конечное время сушки, эквивалентное 950 минутам, показаны на плоскости XZ и для плоскости XZ в Y = 0,1 м. Обратите внимание, что небольшие градиенты воды и температуры появляются в первые моменты процесса и остаются в конце. Эта физическая ситуация, которая зависит от интенсивности градиента, может вызвать дефекты керамического изделия при его прохождении через печь (стадия обжига), такие как трещины, трещины и коробление.
Плоскости XZ (Y = 0,1 м) и XY (Z = 0,196 м).
Температурные поля внутри керамического кирпича в разные моменты сушки: ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
Поля водных масс внутри керамического кирпича в разные моменты сушки: ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
Анализируя, можно заметить, что внешние углы на правой стороне кирпича нагреваются быстрее, так как они находятся в непосредственном контакте с потоком горячего и сухого воздуха.Внутренние углы (отверстия) кирпича имеют низкую скорость нагрева из-за низкой скорости потока горячего воздуха в этих областях, особенно в центральных областях, где кирпич имеет более высокое содержание воды.
3.3. Тепловые и массовые поля на поверхности кирпича
Температурные поля были нанесены на поверхность кирпича () и наблюдались большие градиенты температуры в несколько моментов процесса. Обратите внимание, что вершины на правой стороне кирпича нагреваются быстрее, чем другие точки на поверхности.Из-за направления воздушного потока внутренняя часть кирпича оставалась более холодной, чем другие, на протяжении всего процесса сушки. Простое изменение положения кирпича внутри печи может изменить поведение температуры на твердой поверхности. В температурном поле наблюдается градиент влажности на поверхности материала (см.), который можно изменить, изменив положение кирпича внутри печи.
Температурные поля на внешней поверхности кирпича в разные моменты сушки: ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
Поля водных масс на внешней поверхности кирпича в разные моменты сушки: ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
3.4. Поля тепла, массы, скорости и давления воздуха внутри печи
Горячий воздух, обтекающий кирпич, обеспечивает его нагрев, так как кирпич находится на более низком уровне температуры. Следовательно, температура воздуха понижается, как показано на и в различные моменты процесса сушки.Кроме того, воздух, протекающий по кирпичу, получает влагу от керамического материала (см. И). Можно заметить, что после 10 минут сушки воздух имеет большое количество воды по сравнению с концом процесса сушки, когда кирпич имеет низкое содержание воды по массе.
Температурные поля воздуха в плоскости XZ (Y = 0,2 м) в разные моменты сушки: ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
Температурные поля воздуха в плоскости XY (Z = 0.197 м) в разные моменты сушки: ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
Поля водных масс воздуха в плоскости XZ (Y = 0,1 м) в разные моменты высыхания. ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
Поля водных масс воздуха в плоскости XY (Z = 0,197 м) в разные моменты сушки: ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
Термо-гидродинамика воздуха внутри печи напрямую влияет на кинетику нагрева и сушки, диффузию тепла и массы внутри керамического кирпича, а также на общее время сушки.Следовательно, важно проанализировать поля скорости воздуха, чтобы оценить влияние относительного положения между отверстием для впуска воздуха в печь и кирпичом, чтобы добиться более быстрых и эффективных условий сушки.
и покажите поле скорости воздуха в области печи (область жидкости). Обратите внимание, что распределение скорости почти такое же во время процесса сушки. Это происходит из-за низких значений скорости воздуха на входе в печь. Анализируя эти цифры, отметим, что скорость уменьшается в областях около кирпича, что характеризует образование пограничных слоев, где тепло- и массообмен происходит за счет конвекции.
Поле скоростей воздуха в плоскости XZ (Y = 0,1 м) в разные моменты сушки: ( a ) 10 мин, ( b ) 60 мин и ( c ) 950 мин.
Поле скоростей воздуха в плоскости XY (Z = 0,197 м) в момент 950 мин.
Поля вектора скорости и линий тока соответственно показаны в, и, описывая воздушный поток в печи и вокруг кирпича.
Векторное поле воздуха в плоскости XZ (Z = 0,197 м) в момент 950 мин.
Векторное поле воздуха в плоскости XY (Z = 0,197 м) в момент 950 мин.
Обтекаемое поле воздуха в плоскости XZ (Y = 0,1 м) в момент 950 мин.
Из анализа этих цифр, как и ожидалось, можно увидеть зоны рециркуляции в нижней части кирпича. Наличие кирпича резко снижает скорость в этой области, где воздух почти неподвижен. Благодаря такому поведению поле давления в духовке практически не изменяется.
Поле давления внутри печи почти однородно (), и такое поведение связано с низкой скоростью воздуха, протекающего внутри оборудования. Обратите внимание, что только на верхнем и нижнем краях правой стороны кирпича можно увидеть очень незаметное снижение значения давления. При увеличении скорости воздуха можно наблюдать зону более низкого давления на левой стороне кирпича, именно в той области, где были представлены зоны рециркуляции.
Поле градиента давления воздуха в плоскости XZ (Y = 0.1 м) в момент 950 мин.
4. Выводы
Учитывая представленные результаты, можно сделать вывод, что:
Кинетические кривые сушки и нагрева показали хорошее согласие с экспериментальными данными, так как была принята модель диффузии жидкости, а тепловая энергия использовалась для испарения вода кирпичной массы не учитывалась. Однако, если принять постоянное значение коэффициента диффузии массы, кривая сушки хорошо описывает потерю массы воды кирпича в процессе сушки.
Поля температуры кирпича и водной массы показали асимметричное поведение, отличное от результатов, полученных в нескольких исследованиях по изучению высыхания керамических кирпичей с учетом только области кирпича. Результаты показывают, что предположение о постоянстве коэффициентов конвективного тепломассопереноса на всех стенках материала является ошибочной процедурой. Значения параметров слишком зависят от положения кирпича внутри печи.
По полю температуры воздуха в области печи можно было проверить тепло, теряемое воздухом при обтекании материала, показывая физическую согласованность между численным моделированием и предложенной математической моделью.
Массовый расход воды в печи был четко показан, демонстрируя поглощение воды (в паровой фазе) сушильным воздухом.
Поле скорости воздуха в печи показало, что внутренним кирпичным стенам требовалось больше времени для нагрева и сушки, поскольку поток воздуха через отверстия в материале был почти нулевым из-за положения кирпича внутри печи.
Поле давления внутри духовки почти равномерное из-за низкой скорости воздуха.
Наконец, поля тепла и массы на поверхности материала показали асимметрию при нагревании и сушке, показывая, что процедура измерения температуры на вершине кирпича играет важную роль для лучшего понимания процесса.
Вклад авторов
Концептуализация, M.d.V.A., V.A.A.B. и A.G.B.d.L .; Методология, M.d.V.A., V.A.A.B. и A.G.B.d.L .; Программное обеспечение, M.d.V.A. и A.G.B.d.L .; Проверка, M.d.V.A. и A.G.B.d.L .; Формальный анализ, M.d.V.A., A.S.P., J.L.d.O., V.A.A.B. и A.G.B.d.L .; Расследование, M.d.V.A., V.A.A.B. и A.G.B.d.L .; Ресурсы, M.d.V.A. и A.G.B.d.L .; Data Curation, M.d.V.A. и A.G.B.d.L .; Письмо — подготовка оригинального проекта, M.d.V.A., J.L.d.O., V.A.A.B. и A.G.B.d.L .; Письмо — рецензирование и редактирование, М.d.V.A., J.L.d.O., V.A.A.B. и A.G.B.d.L .; Визуализация, M.d.V.A., A.S.P., J.L.d.O., V.A.A.B. и A.G.B.d.L .; Надзор, M.d.V.A. и A.G.B.d.L .; Администрация проекта, M.d.V.A. и A.G.B.d.L .; Приобретение финансирования, M.d.V.A., A.S.P., J.L.d.O., V.A.A.B., F.d.A.B.F., R.M.d.S. и A.G.B.d.L.
Sienna Stone Colors — Керамическая техника
SIENNA STONE COLORS доступен в 5 цветах: Bianco , Sabbia , Grigio , Blu Avio и Antracite .
ПОЛЕВЫЕ ПЛИТКИ:
Доступные размеры: 32 ″ x32 ″, выпрямленное , 16 ″ x32 ″, выпрямленное , 24 ″ x24 ″, выпрямленное, и 12 ″ x24 ″, выпрямленное.
Доступная толщина: 10 мм .
Доступная отделка: Мягкая R9 и Текстурированная R11 .
Доступные декоры: Mosaic , Incroci, Cubo, и Dolcelinea .
Доступные специальные детали: Bullnose, Stair Tread, Step, и Corner Tile DX / SX.
НАРУЖНАЯ ПЛИТКА И 2 СМ БУМАГА:
Доступные размеры: 32 ″ x32 ″ Ректифицированный и 24 ″ x 24 ″ Ректифицированный .
Доступная толщина: 20 мм .
Доступная отделка: Текстурированная R11 .
Доступность цветов см. Ниже
ТОНКИЕ ФАРФОРОВЫЕ ПЛИТЫ:
Доступные размеры: 48 ″ x 48 ″ Выпрямленный и 24 ″ x 48 ″ Выпрямленный .
Доступная толщина: 6.5 мм .
Доступная отделка: Натуральный R10 .
Доступные декоры: Mosaic , Sequenza Mosaic, и Sagoma Mosaic .
КИРПИЧ:
Доступный размер: Кирпич 2,375 ″ x9,5 ″.
Доступная толщина: 10 мм .
Доступное покрытие: матовый R9 и глянцевый .
Доступные специальные детали: Bullnose .
Брошюра о цветах сиенского камня
Этот продукт уже находится в списке запросов цен
.
