Люминесцентные лампы: размеры и характеристики

Содержание:

1. Конструкция люминесцентной лампы
2. Размеры и эффективность
3. Разновидности ламп дневного света
4. Пускорегулирующая аппаратура
5. Параметры ламп и их маркировка
6. Сетевое напряжение и мощность лампы

Среди различных газоразрядных источников освещения, лампы дневного света низкого давления занимают ведущее место, благодаря своей широкой популярности. Они отличаются качественным спектральным составом, высокой световой отдачей и большими сроками эксплуатации. Чаще всего используются линейные люминесцентные лампы, размеры которых дают возможность применять их во многих областях.

Высокие показатели световой отдачи выдает дуговой разряд в ртутных парах, сочетаясь с ультрафиолетовым излучением, преобразующимся в слое люминофора. В результате, по сравнению с обычной лампочкой, получается более ровный и устойчивый свет, максимально приближенный к естественному освещению.

Конструкция люминесцентной лампы

Основным конструктивным элементом является стеклянная колба со стандартными диаметрами 12, 16, 26 и 38 мм. В обычных лампах она имеет прямую форму, а в компактных применяется более сложная конфигурация. На концах цилиндра установлены стеклянные ножки, герметично впаянные в торцы. Они предназначены для размещения электродов, изготовленных из вольфрамовой проволоки. В свою очередь, электроды соединяются методом пайки со штырьками цоколя.

Во внутреннем пространстве колбы создается вакуум, после чего сюда закачивается инертных газ, чаще всего аргон. К нему добавляется небольшое количество ртути или ртутного сплава. Поверхность электродов покрывается активными веществами, содержащими окислы бария, кальция, стронция и других элементов. Их работа заметно влияет на коэффициент пульсации.

Под действием приложенного напряжения в газовой среде возникает разряд электричества, значение которого ограничено компонентами пускорегулирующей аппаратуры. Одновременно из электродов начинает испускаться поток электронов, подвергающих ионизации атомы ртути. В результате, возникает видимое свечение и ультрафиолетовое излучение, невидимое обычным зрением. Далее, ультрафиолет попадает на слой люминофора, покрывающего внутреннюю поверхность колбы. Под его воздействием возникает световое излучение в видимой части спектра.

Таким образом, свечение лампы происходит за счет электрического разряда (в меньшей степени) и светящегося люминофорного покрытия, выдающего основную часть светового потока. В зависимости от состава люминофора можно получать любые цвета, начиная от обычного белого, и заканчивая разнообразными тонами и оттенками, количество которых постоянно увеличивается.

Размеры и эффективность

Для того чтобы получить максимальный эффект от электрического разряда, во внутреннем пространстве колбы должна поддерживаться определенная температура. В этом случае ультрафиолетовое излучение ртутных паров будет наибольшим. Данный параметр напрямую связан с диаметром колбы. Дело в том, что плотность тока во всех лампах должна быть примерно одинаковой. Этот показатель определяется путем деления величины тока на площадь сечения стеклянного цилиндра.

В связи с этим, лампы с колбами одинакового диаметра, но с различной мощностью, способны работать при одном и том же номинальном токе. Между падением напряжения и длиной цилиндра существует прямая пропорциональная зависимость, определяющая класс энергоэффективности. То есть, чем длинее лампа, тем выше ее мощность, что наглядно отражено на рисунке. При диаметре Т5 и 13 т длина составит 52 см, 21 ватт – 85 см, 28 ватт – 115 см. Диаметр Т8 и мощность 15 ватт соответствуют длине 44 см.

Большие размеры люминесцентных ламп изначально делали их не совсем удобными в использовании, поскольку им требовались и светильники с аналогичными габаритами. Производители всегда хотели уменьшить это соотношение, используя различные способы. Однако нельзя было просто снизить длину колбы и увеличить ток разряда, чтобы достичь установленной мощности. Это привело бы к возрастанию температуры внутри колбы и увеличению давления ртутных паров. При таких параметрах световая отдача ламп заметно снижается.

Инженерная мысль пошла другим путем, и размеры изделий были снижены путем изменения их конфигурации. Длинные цилиндры сгибались пополам или соединялись в кольцо, что позволило получить источники света U-образной и кольцевой формы с уменьшенными габаритами без потерь мощности. Одновременно удалось повысить коэффициент мощности и снизить коэффициент пульсации.

Окончательно проблема разрешилась лишь с появлением люминофоров, устойчивых к высоким электрическим нагрузкам. В результате, диаметр колб значительно снизился и достиг 12 мм. Общая длина ламп еще больше сократилась за счет многократных изгибов тонких стеклянных цилиндров. Появились компактные изделия, с таким же внутренним устройством и принципом работы, как у обычных ламп линейного типа.

Виды ламп дневного света

Все стандартные люминесцентные лампы разделяются на два основных типа – высокого и низкого давления, определивших различия и особенности конструкции каждого из них. Описание каждой из них приложено в инструкции по эксплуатации.

Первый вариант представлен лампами ДРЛ, получившими широкое распространение в уличных светильниках. Они отличаются высокой мощностью и низкой цветопередачей, поэтому и применяются на больших площадях, где не требуется высокое качество света. Существуют изделия с повышенной светоотдачей и различной цветовой гаммой. Они используются в качестве мощных точечных источников света и декоративной подсветки, выделяющей архитектурные элементы зданий.

Более всего оказалась востребована люминесцентная лампа низкого давления, которая используется повсеместно – в быту и на производстве. Преимущественно, это изделия цилиндрической формы, успешно заменяющие традиционные лампы накаливания. В настоящее время рынок электроники все больше заполняется компактными люминесцентными лампами. Независимо от конструкции, все они работают вместе со пускорегулирующей аппаратурой электромагнитного или электронного типа, снижающей коэффициент пульсации. Последний вариант представляет собой миниатюрную электронную схему, способную разместиться в цоколе лампы.

Пускорегулирующая аппаратура

Любые типы газоразрядных ламп не могут быть напрямую подключены к электрической сети. Находясь в холодном состоянии, они обладают высоким уровнем сопротивления и для создания разряда им требуется импульс высокого напряжения. После того как появляется разряд в осветительном устройстве возникает сопротивление с отрицательным значением. Для его компенсации нельзя обойтись простым включением сопротивления в цепи. Это приведет к короткому замыканию и выходу из строя источника освещения.

Для преодоления энергетической зависимости, вместе с лампами дневного света применяются балласты или пускорегулирующая аппаратура.

С самого начала и до сих пор в светильниках применяются устройства электромагнитного типа – ЭмПРА. Основой прибора служит дроссель, обладающий индуктивным сопротивлением. Он подключается вместе со стартером, обеспечивающим включение и выключение. Параллельно подключается конденсатор с высокой емкостью. Он создает резонансный контур, с помощью которого формируется продолжительный импульс, зажигающий лампу.

Существенным недостатком такого балласта является высокое потребление электроэнергии дросселем. В некоторых случаях работа устройства сопровождается неприятным гудением, возникает пульсация люминесцентных ламп, отрицательно влияющая на зрение. Данная аппаратура отличается большими размерами, имеет значительный вес. Она может не запуститься при отрицательных температурах.

Все негативные проявления, в том числе и пульсации люминесцентных ламп удалось преодолеть с появлением электронного балласта – ЭПРА. Вместо громоздких компонентов здесь использованы компактные микросхемы на основе диодов и транзисторов, что позволило заметно снизить их вес. Данное устройство также обеспечивает лампу электрическим током, доводя его параметры до нужных значений, снижая разницу в потреблении. Создается нужное напряжение, частота которого отличается от сетевой и составляет 50-60 Гц.

На некоторых участках частота достигает 25-130 кГц, что позволило устранить мигание, негативно влияющее на зрение и снизить коэффициент пульсации. Прогрев электродов осуществляется за короткий промежуток времени, после чего лампа сразу же загорается. Использование ЭПРА существенно увеличивает срок годности и нормальной эксплуатации люминесцентных источников света.

Параметры ламп и их маркировка

Все типы люминесцентных ламп обладают своими параметрами и техническими характеристиками, отображаемыми в маркировке изделий. В основном это показатели мощности и цветопередачи, а также различные виды типоразмеров.

В маркировке первая буква Л означает лампу, а следующие буквенные обозначения – это характеристика и соответствующие параметры изделия:

• Д – дневной свет.
• Б – белый.
• ХБ – холодно-белый.
• ТБ – тепло-белый.
• Е – естественных тонов.
• ХЕ – холодный естественный свет.
• Г, К, З, Ж, Р – свет различных цветов и оттенков, которые более подробно отражает таблица.

На некоторых изделиях присутствует буква Ц или ЦЦ, что соответствует люминофору с улучшенной цветопередачей.

Цифровые обозначения наносятся по международным стандартам и включают в себя три цифры. Первая соответствует качеству цветопередачи, 2 и 3 – обозначается цветовая температура люминесцентных ламп. Чем выше первая цифра, тем лучше качество цветопередачи. Повышение остальных цифр делает оттенки цветов более холодными.

Все люминесцентные лампы имеют размеры и диаметр отражаемый следующим образом: Т5 – диаметр 5/8 дюйма или 1,59 см; Т8 – 8/8 или полный дюйм 2,54 см; Т10 – 10/8 дюйма или 3.17 см и т.д. Штырьковые цоколи маркируются как G23, G24, G27, G53 или 2D, а резьбовые – E14, E27, E40. В первом случае цифры означают сколько будет расстояние между штырьками, а во втором – диаметр резьбы цоколей. Для более точного выбора используется специальная таблица.

На каждом изделии указано питающее напряжение и способ его запуска. Например, маркировка люминесцентной лампы RS или rapid start указывает на отсутствие необходимости в дополнительных элементах для пуска, а вся аппаратура уже находится внутри корпуса изделия.

Сетевое напряжение и мощность лампы

Для нормальной работы источников освещения требуется рабочее напряжение сети 220В с частотой 50 Гц. Это стандартные параметры, отклонение от которых отрицательно влияет на технические характеристики люминесцентных ламп, снижая их функциональность и качество освещения.

От напряжения практически полностью зависит потребляемая мощность. Его воздействие проявляется следующим образом:

• Значительные перепады напряжения приводят к изменению мощности в люминесцентной лампе как в сторону увеличения, так и в сторону уменьшения. Даже очень мощный прибор будет слабо светить при недостаточном напряжении, произойдет снижение энергоэффективности ламп. Поэтому, прежде чем говорить о неисправности, следует замерить сетевое напряжение.
• Резкие колебания напряжения значительно снижают качество светового потока. В случае изменения частоты возрастает коэффициент пульсации и лампа начинает мерцать.
• Нестабильность сетевого напряжения приводит к быстрому износу и снижению работоспособности источника освещения. Колебания не должны превышать 10% от номинала, в противном случае срок службы люминесцентных ламп снизится и они быстро выйдут из строя.

Поэтому, выбирая лампу для конкретного места хранения и установки, следует обращать внимание на то, сколько мощности она потребит. При отсутствии маркировки нужно произвести замеры и уже потом принимать решение об использовании данной лампы.

Виды люминесцентных ламп: конструкция и маркировка

виды, технические характеристики и маркировка

Со дня начала массового производства люминесцентных ламп и по сей день они остаются в лидерах по распространенности среди осветительных приборов. Возможно, когда-нибудь по этому параметру их обгонят светодиодные, но пока факт остается фактом. И дело не только в их экономичности по сравнению с галогенными или лампами накаливания. На сегодняшний день это самый доступный вариант освещения для школ, детских садов, офисов, производственных и складских помещений.

Люминесцентные, газоразрядные, лампы дневного света – как только не называют подобные осветительные приборы, порой даже не задумываясь, откуда взялось название. Все просто. Светильники с ЛДС работают с помощью дросселя и стартера. Стартер, создавая кратковременное короткое замыкание, способствует появлению искры, а дроссель посредством выработки высоковольтного разряда пробивает содержащиеся в колбе пары ртути, в результате чего возникает ультрафиолетовое свечение.

Далее в работу вступает люминофор, находящийся на внутренних стенках колбы. С его помощью не видимое глазу ультрафиолетовое свечение преобразовывается в видимый глазу свет.

Классификация люминесцентных ламп

Для классификации и выделения технических характеристик ЛЛ необходимо определить их работоспособность, а так же понять, какова их конструкция. Для этого целесообразно:

• Определить свет, который излучается лампой. Он может быть обычным белым или дневным. Усовершенствованные модели возможны в универсальном исполнении.
• Узнать поперечную ширину трубки. Чем больше этот показатель, тем мощнее будет ЛДС, а также будут выше данные по температуре цвета, спектру и сроку службы. Наиболее распространены и эффективны колбы на 18, 26 и 38 мм. Данные диаметра и длины трубки обычно маркируют рядом, к примеру, 26/406.
• Посмотреть на такие показатели, как мощность ламп. На основе этих показателей возможно определение площади, освещаемой прибором. Также от этого параметра зависит и КПД.
• Узнать, сколько контактов имеет ЛЛ. Их может быть четыре, может два при скрученной в кольцо лампе.
• Определить, требуется ли для розжига люминесцентной лампы стартер и дроссель, или ЛЛ является бесстартерной. Некоторые думают, что если стартер не требуется, прибор будет более экономичным. Но это заблуждение, никакой связи между наличием либо отсутствием прерывателя и энергосберегаемостью нет.
• Учесть номинал необходимого питания. Есть лампы, работающие не от 220 В, а от 127 В.
• Посмотреть на форму лампы. Она может быть в форме кольца, U-образной, прямой, спиралевидной, шарообразной или дуговой.
• Обратить внимание на долговечность работы. Она зависит от того, где должна быть применена данная лампа. Наиболее долговечны ЛЛ, предназначенные для дома.
• Визуально понять цвет лампы. Является она ЛДЦ или ЛБ.

Маркировка

Лампы дневного света можно разделить на две группы – имеющие общее и специальное назначение. Общее назначение – приборы 15–80 ватт. Они могут быть как белыми, так и цветными (красный, желтый, зеленый, голубой и синий).

По параметру мощности бывают маломощными (менее 15 ватт) и мощными (более 80 ватт).

Имеет значение и тип разряда, они тоже бывают разными – дуговой, тлеющий и тлеющего сечения.

Излучение – естественный свет, цветная лампа, со специализированным спектром и ультрафиолетовая.

Форма трубки – трубчатая или фигурная. Светораспределение – направленное излучение (рефлекторная, щелевая, панельная и пр.) и ненаправленное.

Указание особенностей обязательно в названии, поэтому, посмотрев на обозначение люминесцентных ламп, можно определить все показатели этих осветительных приборов. У ЛЛ, имеющих улучшенное качество по цветопередаче, в маркировке за литерой цвета будет проставлена буква Ц, а при условии особого качества – ЦЦ.

К примеру, маркировка лампы выглядит следующим образом – ЛКЦУ-80. Значит, это люминесцентная красная U-образная лампа мощностью 80 ватт. Маркировка люминесцентных ламп OSRAM немного отличается, но все же основные данные в ней те же.

Преимущества и недостатки

При уменьшении размеров (длины) лампы увеличивается световая отдача. Получается, что уменьшаются потери, что способствует улучшению качества светового потока. Тогда напрашивается логичный вывод – лучшее освещение даст одна лампа мощностью 30 ватт, чем две по 15 ватт.

Какие же преимущества у подобных световых приборов? Конечно, первое, что следует назвать – это приличный уровень КПД, он составляет приблизительно 25%. Что касается светоотдачи, то она почти в десять раз выше, чем у обычной лампы с нитью накаливания.

Следующий плюс — это большая долговечность. Она составляет 20 000 ч. К тому же такие лампы обладают огромным цветовым спектром. Конечно, с многоцветной светодиодной лентой его не сравнить, но все же возможно подобрать осветительный прибор со световым потоком такого цвета, который нужен.

Распределение свечения по всей люминесцентной лампе. Хотя, конечно, это преимущество сомнительно, скорее его можно отнести к недостаткам. А их и без того хватает.

К примеру, такие лампы дневного света требуют установки пускорегулирующего аппарата, т. к. необходима стабилизация и поддержка нормального функционирования прибора освещения. Также эти лампы находятся в зависимости от погодных условий (при установке на улице).

Оптимальный температурный режим подобных люминесцентных трубок – это 20 градусов по Цельсию.

Еще одна очень важная проблема – возможность отравиться при дефекте колбы и выделении паров ртути. По той же причине (испарения тяжелых металлов) возникают и проблемы с утилизацией. Производят ее только специализированные центры, и стоит это немалых средств.

Также при нестабильном напряжении возможно возникновение ощутимого мерцания, что, естественно, не добавит здоровья зрению и может вызвать головные боли и раздражительность. О последнем недостатке уже упоминалось – диммировать устройство очень сложно и трудоемко.

Как выбрать люминесцентную лампу?

При выборе нужно следовать некоторым правилам, которые могут повлиять в будущем на качество люминесцентной лампы, а также на продолжительность ее срока службы. Обращать внимание следует на следующие показатели технических характеристик:

1. погодные условия (если светильник на улице) и внутренняя среда в помещении, где предполагается использование;
2. температурный режим, при котором будет происходить функционирование осветительного прибора;
3. напряжение в сети, что важно для предотвращения мерцания;
4. размеры прибора. Необходимо предусмотреть, вместится ли люминесцентная лампа в светильник;
5. приемлемая и необходимая мощность прибора, его цвет и сила светопотока.

Выбрав люминесцентную лампу с подходящими характеристиками, возможно надолго получить качественное изделие. Его не придется менять каждый месяц.

Определить качество подобных приборов, опираясь на марку фирмы-изготовителя, не получится, т. к. определенная часть люминесцентных ламп у любого поставщика будет браком. И размер такого неликвида не зависит от цены изделия или раскрученности бренда.

При приобретении цветной люминесцентной лампы (ЛДЦ) или же специализированной придется переплатить около 10–15% от стоимости обычной ЛЛ. Это может быть бактерицидная лампа, какие устанавливаются в больницах для кварцевания, т. е. обеззараживания, либо лампы для растениеводства.

Некоторые данные для облегчения выбора

Естественно, что от мощности лампы зависит ее долговечность, а также сила светового потока, в том числе и через некоторое время работы. Зная подобные параметры люминесцентных ламп, можно подобрать оптимальный световой прибор, который не испортит настроения при установке.

К примеру, при потребляемой мощности подобного светового прибора в 30 ватт средний срок службы составит 15 000 часов. Средняя сила светового потока после 100 часов горения у белой (ЛБ) будет равна 140 лм, теплой и холодной белой – 100 лм. У дневной – 180 лм, а у дневной цветной этот показатель будет равен 80 лм. А вот у ЛДЦ параметры уже будут другими.

Не стоит забывать о том, что бесстартерные лампы хотя и расходуют не меньше электроэнергии, чем светильники со стартером, но все же долговечность их работы немного больше. А потому наилучшим вариантом будет приобретение именно таких люминесцентных ламп с последующим исключением из схемы их включения стартеров. Сделать это нетрудно, и времени много такая работа не займет.

Экзотика

Вообще нестандартная форма люминесцентных ламп берет свое начало со времен неоновых реклам. Сейчас, когда у производителя появилась масса возможностей изготовить трубку любой конфигурации, фигурные лампы в основном стали использоваться для смелых дизайнерских решений. Такие изделия не маркируются привычными символами. Для того чтобы узнать их технические характеристики, необходимо посмотреть в паспорт изделия.

Такие люминесцентные лампы очень неплохо вписываются в футуристические интерьеры. Интересно, что подобного вида светильника и распространяемого им света невозможно добиться при помощи любого другого вида источника освещения.

устройство, праметры, схема, плюсы и минусы

Современные люминесцентные лампы (ЛЛ) прекрасно справляются с освещением жилых, рабочих и технических помещений большой площади и позволяют снизить общее потребление электричества на 50-83%, уменьшив таким способом счета за коммунальные услуги.

В этой статье рассмотрим рабочие характеристики ЛЛ, их устройство, разберем основные преимущества и недостатки в сравнении с другими типами осветительных приборов. В дополнение приведем тематические фото и схемы, а также видеоролики о принципе работы лампочек люминесцентного типа и особенностях их применения.

Содержание статьи:

Принцип работы и устройство ЛЛ

Люминесцентный прибор представляет собой газозарядный источник света, где в ртутных парах электрический разряд создает интенсивное ультрафиолетовое излучение.

Компактные модули люминесцентного типа имеют стандартный цоколь, благодаря которому становятся удобной заменой ярких, но более энергозатратных ламп накаливания.

Как работает люминесцентная лампочка?

В видимый человеческому глазу свет его преображает специальный состав под названием люминофор, состоящий из галофосфата кальция, смешанного с дополнительными элементами.

После подключения к центральной электросети люминесцентной лампы, внутри стеклянной колбы требуется поддерживать так называемый тлеющий разряд.

Он дает возможность обеспечить свечение люминофорного слоя в постоянном режиме и даже в период кратковременного отключения центрального электропитания.

Раньше классическая лампа люминесцентного типа имела вид запаянной с двух сторон трубки, внутри которой находятся пары ртути. Сейчас приборы выпускаются в более разнообразных формах и конфигурациях

Конструкционные особенности прибора

Традиционная лампа люминесцентного типа — это стеклянный цилиндр с внешним диаметром 12, 16, 26 и 38 мм, обычно представленный как:

• прямая удлиненная трубка;
• изогнутый U-образный модуль;
• кольцо;
• сложная фигура.

В торцевые края герметично впаяны ножки. На их внутренней стороне размещены вольфрамовые электроды, конструктивно напоминающие биспиральные тела накала, встроенные в лампочки «Ильича».

В отдельных типах люминесцентных ламп используются более прогрессивные триспирали, представляющие собой закрученную биспираль. Оснащенные ими приборы имеют повышенный уровень КПД и более низкий порог теплопотери, существенно поднимающие общую эффективность светопотока

С наружной части электродные элементы подпаяны к металлическим штырькам металлического , на которые подается рабочее напряжение.

U-подобные и прямые приборы обычно оснащены цоколями G5 и G13, где буквенная кодировка означает штырьковый тип цокольного элемента, а цифровая показывает, на каком расстоянии друг от друга располагаются рабочие элементы.

Электропроводная среда, располагающаяся внутри стеклянной колбы, обладает отрицательным сопротивлением. Когда между двумя противоположными электродами возникает рост тока, требующий ограничения, оно проявляется и снижает рабочее напряжение.

В схему цепи включения обычной люминесцентной лампочки входит или балластник. Он отвечает за создание высокоуровневого импульсного напряжения, необходимого для корректной активации лампы.

Рисунок показывает внутреннее обустройство лампы люминесцентного типа и наглядно объясняет базовый принцип работы ее основных составных элементов

Помимо этой детали, ЭмПРА комплектуется . Он представляет собой элемент тлеющего разряда, внутри которого располагаются два электрода, окруженные средой инертного газа.

Один из них состоит из биметаллической пластины. В спящем режиме оба электрода находятся в разомкнутом состоянии.

Распространенные виды таких лампочек

Первичная классификация изделий на люминесцентной основе производится по уровню базового давления. Приборы высокого давления используются для осветительных установок большой мощности и наружного уличного освещения.

Лампы низкого давления применяются в быту для подачи света в производственные, технические и жилые помещения различного назначения.

Вид #1 — модули высокого давления

Устройства высокого давления вырабатывают насыщенный светопоток хорошей плотности. Внутренняя поверхность колбового элемента имеет специальное люминофорное покрытие из фторогерманата или арсената магния.

Рабочая мощность таких люминесцентных ламп колеблется в диапазоне 50-2000 Вт.

Ртутные модули высокого давления для корректной работы нуждаются в 220 ваттном номинальном сетевом напряжении. Коэффициент их пульсации обычно составляет от 61 до 74%

Полный розжиг осветительного модуля происходит в течение 3 секунд. Срок службы 80-125-ваттных изделий составляет около 6 000 ч, а лампы от 400 Вт и более могут проработать до 15 000 ч при беспрекословном соблюдении правил эксплуатации, установленных изготовителем.

Вид #2 — изделия низкого давления

ЛЛ низкого давления применяется для обеспечения светопотоком жилых, технических и производственных помещений.

Конструкционно прибор является трубкой из прочного стекла, содержащей внутри аргон под давлением 400 Па и в небольшом количестве ртуть либо амальгаму. На рынке предлагается в самых разнообразных модификациях и оснащается двумя электродными элементами.

Самая низкая температура, которую могут переносить ЛЛ низкого давления, составляет -15 °C. Поэтому для использования на открытых площадках эти источники света считаются неактуальными

Стеклянная колба может иметь самый разный диаметр. Уровень светоотдачи варьируется в зависимости от мощности самого устройства. Для его корректной работы требуется стартер дроссельного типа. Средний срок службы составляет 10 000 часов.

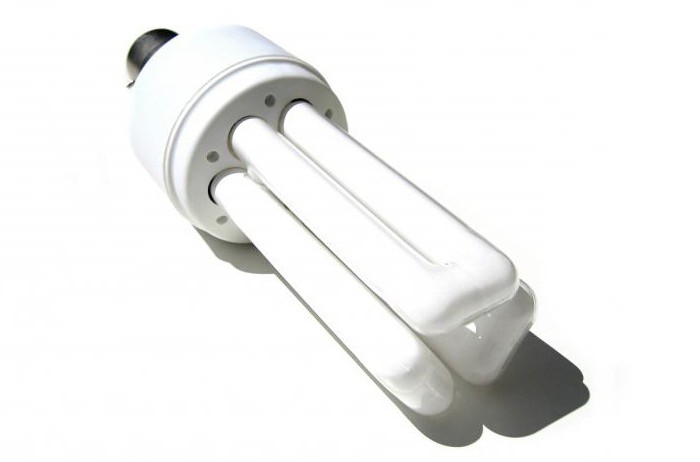

Особенности компактных ЛЛ

ЛЛ компактного типа – это изделия-гибриды, соединяющие в себе некоторые специфические отличительные черты ламп накаливания и характеристики люминесцентов.

Благодаря прогрессивным технологиям и расширившимся инновационным возможностям, имеют небольшой диаметр и некрупные габариты, свойственные лампочкам «Ильича», а также высокий уровень энергоэффективности, характерный для линейки приборов ЛЛ.

ЛЛ компактного типа выпускаются под традиционные цоколи E27, E14, E40 и очень активно вытесняют с рынка классические лампы накаливания за счет обеспечения качественного света при существенно меньшем потреблении электроэнергии

КЛЛ в большинстве случаев оснащаются электронным дросселем и могут использоваться в осветительных приборах специфического типа. Также применяются для замены в новых и раритетных светильниках простых и привычных ламп накаливания.

При всех достоинствах у компактных модулей есть такие специфические недостатки, как:

• стробоскопический эффект или мерцание – основные противопоказания здесь касаются эпилептиков и людей с различными заболеваниями глаз;
• выраженный шумовой эффект – в процессе пролонгированного применения появляется акустический фон, способный вызвать определенный дискомфорт у человека, находящегося в помещении;
• запах – в некоторых случаях изделия издают едкие, неприятные ароматы, раздражающие обоняние.

Последняя позиция чаще наблюдается у безымянных поделок китайского происхождения, а первыми двумя часто страдают даже брендовые приборы, изготовленные согласно всем правилам и современным требованиям. Рейтинг лучших производителей КЛЛ мы привели .

Базовый спектр цветовых температур

Цвет свечения – один из самых важных параметров, напрямую зависящий от состава люминофора, преображающего ультрафиолетовое излучение в свет.

Сегодня к наиболее распространенным относятся 7 определений оттенков потока, вырабатываемого люминесцентными лампами:

• ЛЕБ – естественный белый с заметным холодным оттенком;
• ЛДЦ – натуральный дневной с улучшенным качеством цветопередачи;
• ЛТБ – теплый белый;
• ЛД – традиционный дневной белый;
• ЛБ – классический белый;
• ЛЕЦ – естественный с максимально качественной передачей оттенков;
• ЛХБ – простой холодный белый.

Для жилых помещений, где человек проводит много времени, подходят оттенки теплой гаммы или натуральные дневные лампы с повышенным уровнем цветопередачи.

Белые и дневные тона, как правило, присутствуют в офисных, рабочих, промышленных помещениях, кабинетах и аудиториях. Они способствуют концентрации внимания, повышают мозговую активность и улучшают общую обучаемость и производительность труда.

Самые холодные оттенки применяются в медицинских учреждениях, лабораториях, больницах и технических помещениях. Они придают предметам дополнительную четкость и усиливают остроту зрения.

Люминесценты для мясных витрин продовольственных магазинов отличаются специально подобранным спектром излучения розового цвета. Он подчеркивает естественные оттенки продукции, делая ее более привлекательной в глазах покупателей

Цветовые компоненты, добавленные в люминофор, позволяют получать розовый, голубой, зеленый и другие необычные ламповые оттенки.

Такие приборы используются в дизайнерских, рекламных и коммерческих целях. С их помощью создают оригинальное свечение, необходимое в конкретном отдельно взятом случае.

Больше информации о цветовой температуре света, особенностях восприятия цвета человеком и нюансах выбора мы писали .

Сильные и слабые стороны устройств

Как у любых технических приспособлений, предназначенных для освещения бытовых и рабочих помещений, у люминесцентных ламп имеются свои слабые и сильные стороны.

На основании этой информации можно определить, где разумнее их использовать, а в каких случаях стоит отдать предпочтение источникам света иного плана.

Положительные стороны ламп

Основным преимуществом люминесцентных изделий считается повышенная светоотдача и хороший уровень КПД. Они обеспечивают помещение освещением, не раздражающим глаз, и демонстрируют нормальную выносливость даже в условиях интенсивной эксплуатации.

Модуль примерно в 5 раз превышает базовую мощность обычной лампочки «Ильича». А 20-ваттный люминесцент дает световой поток, равный тому, что обеспечивает лампа накаливания в 100 Ватт

Разнообразные температуры световых оттенков, приближенные по гамме к естественному солнечному свету, позволяют подобрать подходящий осветительный прибор под различные цели и для помещений любого назначения.

Поток света, выдаваемый модулем, получается не направленным, а рассеянным. Спокойное, приятное глазу сияние исходит не только от вольфрамовой нити, располагающейся внутри, но и от всей наружной поверхности колбы.

Это позволяет использовать люминесцентные источники как для создания общего фонового освещения, так и для организации зонального света.

Для применения в местах, где освещение включается автоматически, согласно сигналам датчиков движения, люминесценты не подходят. Они ограничены по допустимому количеству включений за определенный временной период и при слишком частой активации могут выйти из строя

Продолжительность службы люминесцентных изделий варьируется в зависимости от модели и доходит до 20 000 часов или до 5 лет.

Однако, покупателю следует знать, что этот ресурс лампа вырабатывает только при соблюдении таких условий, как:

• наличие достаточного объема качественного электропитания без скачков и перепадов;
• качественный ;
• определенное количество активаций, обычно, не более 2000 за первые 2 года использования, что составляет всего 5 включений в день.

Нарушение этих базовых условий существенно ухудшит эффективность осветительного прибора, и значительно укоротит срок его жизни.

Модули можно использовать для освещения теплиц. Они обеспечивают естественный свет, максимально приближенный к солнечному, не потребляют много электропитания и проявляют хорошую стойкость к перепадам напряжения, характерным для загородных энергоподающих сетей

Уровень энергопотребления у люминесцентов почти в 5 раз ниже, чем у традиционных изделий, поэтому их можно отнести к источникам света.

С их помощью удастся эффективно осветить большое помещение, не расходуя при этом больших денег на коммунальные платежи.

Рабочая температура на поверхности колбы не превышает 50 градусов. Это дает возможность эксплуатировать лампу в помещениях, где к пожарной безопасности предъявляются повышенные требования.

Основные недостатки модулей

Первым большим минусом изделий является излишняя чувствительность к температурным перепадам. Они сильно реагируют на движение ртутного столбика и могут перестать работать при похолодании ниже -20 °C.

Жара, превышающая +50 °C, далеко не лучшим образом сказывается на функционировании и серьезно ограничивает спектр использования этих источников света.

Влаговоспримчивость тоже не относится к плюсам и не позволяет широко применять изделия в ванных комнатах и санитарных помещениях.

Со временем люминофор в ламповых колбах деградирует и спектр излучения изменяется. Параллельно падает уровень светоотдачи прибора и заметно снижается КПД

Иногда к недостаткам причисляется и сам светопоток, имеющий линейчатый, неравномерный спектр, искажающий естественные оттенки находящихся в комнате предметов.

Не все ощущают это визуально, но для тех, кто улавливает этот минус слишком явственно, продаются лампы с люминофором, приближенным к сплошному, более натуральному спектральному цвету. Правда, их светоотдача существенно меньше.

Случаются ситуации, когда люминесценты мерцают с удвоенной частотой питающей сети. Проблема эта решаема некоторым усовершенствованием прибора, в частности, применением с подходящим уровнем емкости сглаживающего конденсатора выпрямленного тока на входе инвертора.

Но то, что производители пытаются сэкономить и не комплектуют приборы конденсаторами необходимой емкости, несколько огорчает.

Бытовые ЛЛ модули лучше всего себя чувствуют, когда температура окружающего воздуха держится в диапазоне от +5 до +35 ˚С. Когда градусник демонстрирует меньшие показатели, пуск устройства существенно затрудняется, а время эксплуатации заметно сокращается

Потребность в дополнительном пусковом устройстве тоже немного снижает популярность ламп. Им обязательно требуется либо чрезмерно шумный и довольно громоздкий дроссель со стартером низкой надежности или более прогрессивный ЭПРА, имеющий функцию корректировки мощности, но при этом стоящий солидных денег.

Еще одно уязвимое место люминесцентов – высокая чувствительность к включению. Во время непосредственной активации лампы на электродах выгорает и осыпается особый состав, который обеспечивает стабильность разряда и защищает внутреннюю вольфрамовую нить от перегрева.

Постоянное включение существенно снижает срок службы прибора. Кроме того, появляется заметное глазу, раздражающее мерцание, а края ламповой колбы темнеют и теряют эстетичность.

Химическая угроза здоровью

Одним из основных недостатков люминесцентных источников света является химическая опасность. В ламповой колбе содержится высокотоксичная ртуть, причем ее количество колеблется от 1 до 70 мг.

Пары этого вещества могут нанести вред здоровью людей, постоянно находящихся в помещениях, освещаемых приборами ЛЛ типа.

Целостность отработавшей лампы нельзя нарушать, иначе токсичная ртуть попадет во внешнюю среду. За несанкционированную утилизацию предусмотрен штраф, поэтому лучше передать изделие в центр, занимающийся переработкой элементов, опасных для природы и человека

Когда модуль выходит из строя, его ни в коем случае нельзя разбивать или отправлять в обыкновенную урну. Его необходимо и правилам, четко описанным в действующем законодательстве.

Например, отвозить на полигоны, где от населения принимают токсичные материалы для их корректного уничтожения или переработки.

Сравнение с другими источниками света

Изделия ЛЛ-типа существенно отличаются как от устаревающих ламп накаливания, так и от прогрессивных светодиодных.

По сравнению с первыми они потребляют в 5 раз меньше электроэнергии, обеспечивая при этом такой же уровень насыщенности светопотока. Зато LED-приборам они несколько уступают по мощности в сочетании с энергопотреблением.

Таблица наглядно в цифрах показывает, насколько выгоднее использовать вместо традиционных лампочек Эдисона более современные источники качественного освещения

Правда, лампа накаливания весь период работы горит с одинаковой интенсивностью, тогда как люминесценты теряют часть насыщенности из-за выгорания внутреннего слоя, отражающего ультрафиолет.

LED-изделия в процессе эксплуатации приобретают некоторую тусклость благодаря деградации рабочих диодов. А в отдельных моделях есть возможность регулировки яркости освещения при помощи диммера.

В лампах накаливания или люминесцентах такая функция не предусмотрена. Но этот удобный режим в LED-приборах не бесплатен и за него придется отдать дополнительную сумму.

По уровню конструкционной хрупкости лампы накаливания и люминесценты схожи, так как имеют стеклянную колбу. Лед-модули в этом плане более устойчивы к ударам и механическим повреждениям. Да и отсутствие внутри каких-либо вредных и токсичных элементов делает их значительно привлекательнее для эксплуатации в домашних условиях.

Самые высокие расходы за весь эксплуатационный период влечет за собой использование ламп накаливания. Люминесценты расходуют энергию в разумных пределах, а светодиоды дают возможность снизить затраты до самых минимальных показателей

Что касается финансовой стороны, то изначально меньше других стоит лампочка накаливания. Однако, учитывая ее рабочий ресурс всего в 1 000 часов, это вряд ли можно считать ярко выраженным достоинством.

Базовая цена люминесцентов выше, однако, и служат они значительно дольше. Как говорят солидные производители, их хватает на 10 000-15 000 часов в том случае, если количество ежедневных активаций не превышает 5-6 раз.

Светодиодные модули могут похвастаться еще лучшими показателями, но и заплатить за это удовольствие придется намного больше, а это не во всех случаях целесообразно. Хотя тенденция замены одних источников света другими, прослеживается повсеместно. О необходимости замены люминесцентных лампочек светодиодными и порядке выполнения этой работы .

Выводы и полезное видео по теме

По какому принципу работают люминесценты. Подробное объяснение всех нюансов функционирования экономичных и энергоэффективных приборов для освещения:

В чем заключаются основные отличия люминесцентных элементов от простых и традиционных ламп накаливания. Сравнение мощности, светопотока и энергопотребления двух современных осветительных изделий:

Что собой представляют компактные энергосберегающие лампочки люминесцентного типа. Как они работают, сколько ватт потребляют и для каких целей используются:

Прибор люминесцентного типа – это практичный аналог классической лампы накаливания. С его помощью можно обеспечить качественным светопотоком помещение любых габаритов, снизив при этом энергопотребление. Прослужит он долго и не доставит владельцам никаких существенных хлопот.

Потом, когда лампы отработают свой срок, их понадобится утилизировать, а взамен купить новые, более прогрессивные модули.

А какой тип лампочек предпочитаете вы и что думаете о лампочках-люминесцентах? Поделитесь с другими пользователями своим мнением, расскажите, в чем вы видите основные плюсы ЛЛ, а что, лично для вас, является существенным недостатком этих приборов.

Если вы владеете хорошими теоретическими знаниями по теме вышеизложенной статьи и хотите дополнить наш материал полезными нюансами, пишите, пожалуйста, свои комментарии в блоке ниже.

Люминесцентные лампы. Виды и работа. Применение и маркировка

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Принцип работы и основные свойства

Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства – балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.

Среди недостатков люминесцентных ламп выделяют:

• Нестабильную работу при низкой температуре.
• Необходимость в правильной утилизации из-за паров ртути.
• Присутствие мерцания, для борьбы с которым требуется усложнять схему.
• Сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:

• Трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму.
• U-образными.
• Кольцевыми.
• Компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма. Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.

Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Маркировка

Отечественная и международная маркировка отличается. Российская берет свое начало со времен Советского Союза, в ней используются буквы кириллицы. Значения букв следующие:

• Л лампа;
• Д дневной свет;
• Б белый;
• Т теплый;
• Е естественный;
• Х холодный.

Зная обозначение можно без проблем прочитать маркировку. Например, ЛХБ будет означать лампу с холодным белым светом.

Для компактных моделей впереди ставят букву К. Если в конце маркировки стоит Ц, то применяют люминофор с улучшенной цветопередачей. Две буквы Ц означают, что цветопередача самого высокого качества.

Если лампа дает цветной свет узкого спектра, то после Л стоит соответствующая буква. Например, ЛК означает источник красного свечения, ЛЖ – желтого, и так далее.

Согласно международной маркировке на лампе пишут мощность и через косую черту трехзначное число, которое определяет индекс цветопередачи и цветовую температуру.

Первая цифра числа указывает на цветопередачу, умноженную на 10. Чем больше цифра, тем точнее цветопередача. Последующие две цифры говорят о цветовой температуре, выраженной в кельвинах и деленной на 100. Для дневного света цветовая температура составляет 5-6,5 тысяч K, поэтому лампа с маркировкой 865 будет означать дневной свет с высокой цветопередачей.

Для жилья используют лампы с кодом 827, 830, 930, для внешнего освещения с кодом 880, для музеев с кодом 940. Подробнее о значении маркировки можно узнать в специальных таблицах.

Мощность традиционно обозначается буквой W. В источниках света общего назначения шкала мощности изменяется от 15 до 80 Вт. У ламп специального назначения мощность может быть менее 15 Вт (маломощные) и более 80 Вт (мощные).

Применение

Люминесцентные лампы с всевозможными оттенками белого цвета применяют для освещения помещений и улиц. С их помощью подсвечивают растения в оранжереях и теплицах, аквариумы, музейные экспонаты.

Наиболее распространенные трубки Т8 с цоколем G13 мощностью 18 и 36 Вт. Их применяют в учреждениях и на производстве. Они легко заменяют советские лампы типа ЛБ/ЛД-20 и ЛБ/ЛД-40.

Поскольку люминесцентные источники слабо нагреваются, их можно применять во всех типах светильников. Выбирая соответствующий цоколь, мощность и размер, их устанавливают в бра, подвесные люстры, ночники. Применяют на кухне, ванне, гаражах, рабочих кабинетах.

Выпускают люминесцентные лампы, излучающие ультрафиолетовый свет. Их устанавливают в лабораториях, исследовательских центрах, медицинских учреждениях – везде, где требуется этот тип излучения.

Люминофор может давать цветной свет (желтый, голубой, зеленый, красный и так далее). Такие источники применяют в дизайнерских целях для художественного оформления витрин, подсветки вывесок, фасадов зданий.

Чтобы люминесцентный прибор прослужил максимально долго, надо обеспечить ему стабильное напряжение и редкое включение/выключение. Поскольку в колбе люминесцентного источника света содержится ртуть, ее нельзя выбрасывать вместе с другим бытовым мусором. Люминесцентные лампы необходимо сдавать в специальные пункты приема. Это могут быть спасательные службы, магазины, продающие электротовары, или компании по утилизации опасного мусора.

Похожие темы:

Виды люминесцентных ламп, устройство, применение

Люминесцентные лампы — это газоразрядные устройства, которые работают на парах ртути. Видимый свет исходит от люминографов. Люминесцентные лампы часто устанавливаются в офисных помещениях. Также их можно встретить в школах и детских садиках. К преимуществам моделей нужно отнести высокую светоотдачу и большой срок службы. Также важно отметить, что на рынке представлены устройства с разнообразными оттенками.

Однако недостатки у моделей есть. В первую очередь это химическая опасность, поскольку устройства содержат ртуть. В данном случае свет не очень приятный для человеческого глаза. Утилизация люминесцентных ламп может производиться только на специальных предприятиях. Также важно упомянуть о линейчатом спектре. Через некоторое время светоотдача лампы может значительно понизиться.

Устройство модели

Люминесцентная лампа состоит из двух или трех электродов. Соединяются они между собой при помощи дросселя. Свет люминесцентных ламп исходит от люминографов. Как правило, они используются редкоземельного типа с обмоткой. Цоколи выпускаются различного диаметра. Стеклянные трубки устанавливаются с кольцом. Для работы люминесцентной лампы требуется стартер. Также в больших помещениях они включаются через специальные пускорегулирующие аппараты.

Виды ламп

На сегодняшний день существуют различные виды люминесцентных ламп. В первую очередь выделяют модификации низкого и высокого давления. Также разделение осуществляется по типу цоколей. Производятся лампы серии Е14 и Е27. Еще разделение устройств происходит по мощности. Указанный параметр колеблется от 5 Вт до 40 Вт. В зависимости от цветопередачи выпускается множество ламп. Для того чтобы более детально разобраться в данном вопросе, необходимо рассмотреть конкретные маркировки.

Устройства низкого давления

Эти виды люминесцентных ламп часто используются для освещения гаражей. В данном случае на рынке представлено множество модификаций с двумя электродами. Мощность моделей колеблется от 5 до 10 Вт. Ртуть используется в небольшом количестве. Люминографы устанавливаются только редкоземельного типа. К патрону крепится стеклянная трубка. По диаметру она может отличаться. Защитный слой во многих моделях отсутствует.

Световая отдача устройств зависит от мощности люминесцентной лампы. Многие потребители устанавливают модификации в офисных помещениях. На рынке представлены устройства в основном с цоколями Е14. Для их работы требуются стартеры дроссельного типа. Минимальная допустимая температура моделей не превышает -15 градусов. Таким образом, на открытых площадках их нецелесообразно использовать.

Модификации высокого давления

Дневные лампы данного типа ценятся за высокий цветовой поток. Срок службы некоторых моделей равняется 15 тыс. часов. На рынке представлено множество устройств с тремя электродами. Люминографы в основном применяются с обмоткой. Непосредственно трубки используются с защитными кольцами. По диаметру люминесцентные лампы могут отличаться.

Защитный слой часто используется фосфорного типа. Цоколи применяются как с маркировкой Е14, так и Е27. Лампа (люминесцентная) 36Вт высокого давления минимальную температуру выдерживает в -20 градусов. Работа катода во многом зависит от цветопередачи модели. Время зажигания ламп данного типа не превышает три секунды.

Устройства с патронами Е14

Данные виды люминесцентных ламп являются востребованными на промышленных объектах. Мощность моделей в среднем равняется 15 Вт. На рынке имеется множество модификаций с двумя электродами. По компактности люминесцентные лампы отличаются. В данном случае люминограф подходит лишь редкоземельного типа. Непосредственно корпус изготавливается из стекла.

Ртуть располагается возле анода. Работа стартера зависит от стабильности сети. Минимальная допустимая температура люминесцентных ламп находится на уровне -15 градусов. Цоколи часто устанавливаются штырькового типа. Максимальная допустимая температура данных люминесцентных ламп составляет +45 градусов. Время зажигания в среднем равняется пяти секундам. Также важно отметить, что показатель предельного давления не превышает 130 Па. Защитный слой во многих лампах отсутствует.

Модели с патронами Е27

Указанные лампы освещения (люминесцентные) отлично подходят для школ и детских садиков. Производятся модификации в основном с двумя электродами. Непосредственно соединение осуществляется через дроссели различной проводимости. Люминографы устанавливаются под патронами. Цоколи используются только штырькового типа. Световой поток, как правило, не превышает 200 лм. Расход ртути у моделей довольно высокий.

Также важно отметить, что на рынке есть множество люминесцентных ламп с двойным покрытием. Стартеры часто используются дроссельного типа. Лампа люминесцентная E27 минимальную температуру допускает на уровне -15 градусов. В среднем время зажигания составляет три секунды. Срок службы моделей колеблется в районе 10 тыс. часов. Однако в данном случае многое зависит от производителя.

Устройства с мощностью 18 Вт

Лампа (люминесцентная) 18W подходит для гаражей и складских помещений. На рынке представлено множество моделей с двумя электродами. Расход ртути у них незначительный. В данном случае люминографы применятся только редкоземельного типа. Цоколь используется штырькового типа. Для работы люминесцентных ламп применяются стартеры. Также на рынке продаются для моделей специальные пускорегулирующие аппараты. Однако важно отметить, что стоят они довольно дорого. Срок службы моделей в данном случае зависит от многих факторов. Время зажигания в среднем равняется четыре секунды.

Работа катода тесно связана с люминографом. При больших морозах включать люминесцентные лампы запрещается. Защитный слой во многих моделях делается из фосфора. Дроссельные стартеры применяются довольно часто. Максимальная допустимая температура люминесцентных ламп колеблется в районе -35 градусов. Также важно отметить, что на рынке есть модификации с индукторами. Устанавливаются они селеноидального типа. Отличительной особенностью модификаций можно назвать большой срок службы. Однако у них очень маленький расход ртути. Минимальная частота люминесцентных составляет 25 кГц. По параметру цветопередачи модели отличаются.

Модели на 20 Вт

Эти виды люминесцентных ламп являются очень востребованными. В первую очередь следует отметить, что модели применяются для офисных помещений. Цоколь чаще всего устанавливается с маркировкой Е14. Минимальная допустимая температура моделей равняется -14 градусов. Стеклянные трубки производятся различного диаметра. Время зажигания в среднем составляет три секунды.

Максимальная допустимая температура люминесцентных ламп равняется 45 градусов. Индукторы на люминесцентные лампы 20 Вт устанавливаются редко. Сетевое напряжение моделей равняется 220 В. Больших перегрузок устройства не выдержат. Минимальная частота люминесцентных ламп находится на отметке в 20 кГц. Сила тока в среднем составляет 0.4 А. Защитный слой во многих моделях отсутствует.

Применение ламп на 40 Вт

Лампа (люминесцентная) 40 Вт подходит для больших помещений. Впускаются устройства с различной цветностью. Срок службы моделей в среднем равняется 15 тыс. часов. На рынке продаются, как правило, устройства с двумя электродами. Также важно отметить, что стартеры применяются только дроссельного типа. Цоколи устанавливаются серии Е 27. Световой поток модификации не превышает 230 лм. Расход ртути зависит от параметров люминографа и размеров люминесцентной лампы. Непосредственно стеклянная трубка наполняется смесью аргона и криптона.

Защитный слой используется часто фосфорного типа. Световая отдача моделей равняется 300 лм/Вт. Оболочки используются только закрытого типа. Минимальная частота моделей равняется 23 кГц. Работают устройства от сети с напряжением 220 В. Индукторы используются лишь тороидального типа. Минимальная допустимая температура, как правило, не превышает -20 градусов. Амальгама при производстве данных люминесцентных ламп не используется. Предельное давление они способны выдерживать в 130 Па.

Модели для гаражей

Люминесцентные ртутьсодержащие лампы для гаражей выпускаются различной мощности. На рынке продаются модели с двумя и тремя электродами. Стеклянные трубки используются с ферритовыми кольцами. Работают устройства от дроссельных стартеров. Расход ртути завис от параметров люминографа. Световой поток в среднем не превышает 400 лм. Срок службы данных ламп равняется 13 тыс. часов.

Также важно отметить, что устройства могут работать от пускорегулирующих аппаратов. Однако стоят они довольно дорого. Защитный слой часто используется фосфорного типа. Выносные стартеры для моделей не подходят. Минимальная частота не превышает 20 кГц. Оболочки используются лишь закрытого типа.

Устройства для кухонных помещений

Люминесцентные ртутьсодержащие лампы для кухонных помещений изготавливаются различной мощности. На рынке представлено множество модификаций с защитными слоями. По цветности устройства отличаются. Цоколь применяется штырькового типа. Работают устройства от выносных и дроссельных стартеров. В данном случае пускорегулирующие аппараты применяются очень редко. В среднем мощность моделей равняется 15 Вт. Предельное давление ни способны выдерживать на уровне 120 Па. Световой поток таких модификаций не превышает 330 лм.

Параметр предельной частоты зависит от индуктора. Используется он чаще всего тороидального типа. Минимальная допустимая температура равняется -20 градусов. Встроенные стартеры для люминесцентных ламп не подходят. Время зажигания моделей колеблется от трех до десяти секунд. Люминографы используются редкоземельного типа. Расход ртути у моделей незначительный. Непосредственно стеклянная колба в устройствах заполняется, как правило, аргоном. Однако в некоторых случаях с этой целью применяется криптон. Фосфаты в данном случае не подходят.

Модели для подсветок рекламных конструкций

Люминесцентные лампы для рекламных подсветок отличаются высоким параметром световой отдачи. Указанный показатель, как правило, составляет 120 лм/Вт. Устанавливаются устройства с двумя электродами. Люминографы в данном случае подходят только с обмотками. Непосредственно цоколи используются винтового типа. Работают модели от пускорегулирующих аппаратов. Однако если рассматривать маломощные модели, то для них подойдут стартеры выносного типа.

Трехкомпонентный слой дает возможность использовать люминесцентные лампы при любой погоде. Встроенные стартеры для устройств не подходят однозначно. Минимальная допустимая температура равняется не более -30 градусов. В среднем время зажигания равняется целых десять секунд. Однако минимальная частота составляет 26 кГц. Устройства с индукторами тороидального типа встречаются редко. Утилизация люминесцентных ламп может производиться только на специальных предприятиях.

Лампы для офисных помещений

Люминесцентные лампы для офисных помещений изготавливаются большой мощности. Патроны для них подходят только штырькового типа. Расход ртути в данном случае зависит от многих факторов. В частности, следует учитывать тип люминографа. Некоторые компании выпускают только редкоземельные аналоги. Позволительность у таких моделей довольно высокая. Цоколи применяются с маркировкой Е14 и Е27.

Трехкомпонентный слой позволяет использовать модели в различную погоду. Дроссельные стартеры хорошо подходят для этих люминесцентных ламп. Время зажигания в среднем равняется четырем минутам. Минимальная частота устройств равняется 23 кГц. Выносные стартеры на рынке встречаются редко. Также важно отметить, что световой поток зависит от мощности модели. Стеклянные трубки в данном случае делаются исключительно с зажимными кольцами.

Устройства для жилья

Люминесцентные лампы для дома производятся с индукторами. На рынке представлено множество моделей различной мощности. Для удобства патроны изготавливаются штырькового типа. Оболочки стандартно применяются закрытого типа. Максимальная допустимая температура люминесцентных ламп составляет -30 градусов. Время зажигания не превышает десять секунд. Работа катода в данном случае зависит от люминографа. Модификации с обмотками встречаются редко. Как правило, выносные стартеры не устанавливаются на люминесцентные лампы данного типа.

Модификации для ванных комнат

Люминесцентные лампы данного типа производятся только с тороидальными индукторами. На рынке представлено множество модификаций с двумя электродами. Расход ртути у них незначительный. Также важно отметить, что модели производятся с обычными стеклянными трубками. Люминографы используются редкоземельного типа. Показатель минимальной частоты равняется 34 кГц.

Выносные стартеры для моделей не подходят. Чаще всего можно встретить дроссельные аналоги. Световая отдача у них составляет 230 лм/Вт. Непосредственно в трубке используется аргон. У некоторых люминесцентных ламп имеется фосфорный защитный слой. Максимальная допустимая температура составляет 40 градусов.

Устройства внешнего освещения

Люминесцентные лампы внешнего освещения встречаются на рынке редко. Предельное давление они способны выдерживать на уровне 350 Па. Также важно отметить, что существуют модификации с двумя и тремя электродами. Если рассматривать первый вариант, то у них используются редкоземельные люминографы. В данном случае расход ртути незначительный. Цоколь чаще всего применяется серии Е14.

Если рассматривать модификации на три электрода, то они отличаются повышенной устойчивостью к морозам. Параметр минимальной частоты у них составляет 23 кГц. Оболочка применяется закрытого типа. Работа катода тесно связана со световой отдачей. Защитный слой часто делается их фосфора.

Модификации для музеев

Люминесцентные лампы для музеев выпускаются с мощностью 13 и 16 Вт. Цоколь у них применяется штырькового типа. Как правило, на рынке представлены модификации с двумя электродами. Предельное давление они способны выдерживать 100 Па. Непосредственно в трубках находится газ аргон. Срок службы у таких моделей очень большой. Минимальная допустимая температура не превышает -10 градусов. Стартеры для устройств подбираются выносного типа. Индукторы применяются редко. Также важно отметить, что люминесцентные лампы данного типа производятся с двухслойным защитным покрытием.

Модели с маркировкой 530

Дневные лампы 530 производятся с дроссельными электродами. Показатель светового потока у них находится на отметке в 200 лм. Непосредственно люминограф используется с обмоткой. Трубка в данном случае применяется небольшого диаметра. Расход ртути у модели невысокий. Непосредственно предельное давление устройства выдерживают в 130 Па. Световая отдача модификации равняется 150 лм/Вт. Цоколь в данном случае предусмотрен класса Е14. Максимальная допустимая температура равняется 45 гр. Для складских помещений эти лампы подходят хорошо.

Лампы 640

Лампа (люминесцентная) 640 изготавливается с редкоземельным люминографом. В данном случае используется два электрода. Непосредственно ртути имеется не так много. Цоколь предусмотрен штырькового типа. Работает эта люминесцентная лампа от выносного стартера. Пускорегулирующие аппараты применяются редко. Также важно отметить, что у модели имеется индуктор. Для гаражей и складских помещений модели подходят. Однако мощности в 10 Вт не хватает для школ и детских садиков.

Использование ламп с маркировкой 765

С маркировкой 765 лампа люминесцентная подходит для жилых помещений. Мощность моделей составляет 13 Вт. В данном случае трубки заполняются аргоном. Всего у модели имеется два электрода. Непосредственно люминограф используется с обмоткой. Цоколь предусмотрен класса Е14. Расход ртути у модели довольно большой. Для защиты трубки используется двухслойное покрытие.

Срок службы указанной люминесцентной лампы равняется 15 тыс. часов. Стартер для работы устройства потребуется дроссельного типа. Максимальная допустимая температура составляет 45 градусов. Оболочка предусмотрена закрытого типа. Подключается модификация через патрон штырькового типа.

Лампы 840

Люминесцентные лампы 840 производятся с частотой 23 кГц. Работают они от сети с напряжением 220 В. Однако для включения люминесцентной лампы потребуется дроссельный стартер. Световая отдача этой модели составляет 210 лм/Вт. Параметр мощности равняется 24 Вт.

Люминограф используется с обмоткой. Световой поток указанной люминесцентной лампы равняется 240 лм. Расход ртути у модели небольшой. Срок службы составляет, как правило, 13 тыс. часов. Выносной стартер для модели не подойдет. Индуктор в представленной люминесцентной лампе не предусмотрен.

Люминесцентные лампы виды. Характеристики люминесцентных ламп и светильников

Люминесцентная лампа является газоразрядным источником света, которая сегодня широко применяется для освещения не только в офисах и производстве, а так же в домах, квартирах и гаражах. Главные достоинства по сравнению с обычными лампами накаливания- это продолжительный срок службы (до 20 раз выше) и в несколько раз больше энергоэффективность (они в разы меньше потребляют электроэнергии при том же световом потоке).

Но есть недостатки:

1. Чувствительны к качеству электропитания и количеству включений и выключений. При несоблюдении этих условий- быстро выходят из строя.
2. Внутри стеклянной колбы содержится ртуть опасная для здоровья человека.
3. Отсутствие возможности регулирования при помощи димеров яркости свечения, кроме КЛЛ (компактной люминесцентной лампы) особой конструкции и с специфическим подключением, требующим прокладки дополнительных проводов для этого.
4. Не рекомендуется использовать вместе с выключателем, имеющим встроенную подсветку , что может приводить к неправильной ее работе с кратковременными зажиганиями лампы.
5. Период между включениями люминесцентной лампы должен составлять более 2 минут. Поэтому не рекомендуется использовать совместно с датчиком, звука, движения и т. п. Если это проигнорировать, то она быстро выйдет из строя.
6. Не рекомендуется компактный тип люминесцентных ламп использовать в герметичных светильниках с высокой степенью защиты IP для помещений с высокой влажностью, запыленностью, пожароопасностью и т. д.
7. Рабочая температура не ниже -25 градусов по Цельсию, при достижении этого порога она проста не сможет засветится при включении.

Виды люминесцентных ламп.

Для дома и квартиры в основном применяются компактные люминесцентные лампы (далее ККЛ) под обычный цоколь, которые подключаются на прямую к электрической сети 220 Вольт. Довольно редко встречаются компактные 4- штырьковые люминесцентные лампы, для работы которых необходим светильник со специальным пуск-регулирующим блоком, с которым также работают так называемые лампы дневного света трубчатой (очень редко дугообразной формы). Последние в основном применяются для освещения административных и промышленных помещений.

Технические характеристики ламп дневного света.

• Они работают все на напряжении 220 Вольт, реже при последовательном подключении двух на 127 Вольтах.
• Маркировка из трех букв. Первая означает Л- люминесцентная, вторая оттенок свечения. Д — дневной, Б — белый, Е — естественно-белый, ТБ — тепло-белый, ХБ — холодно-белый; К, 3, Ж, Г, С — соответственно красный, зеленый, желтый, синий, голубой, синий, УФ означает — ультрафиолетовый. Третья буква Ц (или две ЦЦ) после первых двух свидетельствует о цветопередаче высокого качества. И в самом конце стоят буквы подчеркивающие конструктивные особенности: У — U-образная, К — кольцевая, Р — рефлекторная, Б — быстрого пуска. Цифры указывают мощность в Ваттах. Потребляемая мощность находится в пределах от 18 до 80 Вт.
• В зависимости от конструкции лампы встречаются с разными типами и размерами держателей (цоколей)Диаметр трубки обозначается Т- размером, после которого идет значение в восьмых частях дюйма. Так маркировка T8 свидетельствует об диаметре в 26 милиметров, а T12 — в 38 мм. Будьте внимательны, а то приобретите лампу, не подходящую к вашему светильнику. Более подробно читайте в .
• Кроме цоколя лампа должна походить и по длине, так Вы не вставите 18 Вт лампу в 32 Вт светильник, потому что их длина почти в 2 раза отличается.

Технические характеристики компактных люминесцентных ламп.

Все технические характеристики легко найдете на упаковке или на корпусе лампы. Обычно там указывается срок службы, потребляемая мощность в Ваттах (Watt) и сравнение по аналогичной эффективности с лампой накаливания. Всегда обращайте внимание на тип цоколя. Встречаются в продаже с цоколем Е14 уменьшенного размера и обычного- Е27, предназначенного для прямой замены ламп накаливания. Еще одним важным параметром является цветопередача, которая показывает какого оттенка будет искусственный свет, указываемый в Кельвинах от 2700К (теплый оттенок, к
