Люминесцентные лампы

Линейные люминесцентные лампы — экономичные и доступные источники света.

Люминесцентные лампы многие считают такой же классикой освещения, как и лампы накаливания. С этим тяжело спорить, учитывая, что первая люминесцентная лампа была выпущена аж в 1938 году, а в СССР такие лампы были разработаны в 1951 году. А первая газоразрядная лампа — предок современных люминесцентных ламп — была изобретена в 1956 году.

По сравнению с лампами накаливания линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).

Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.

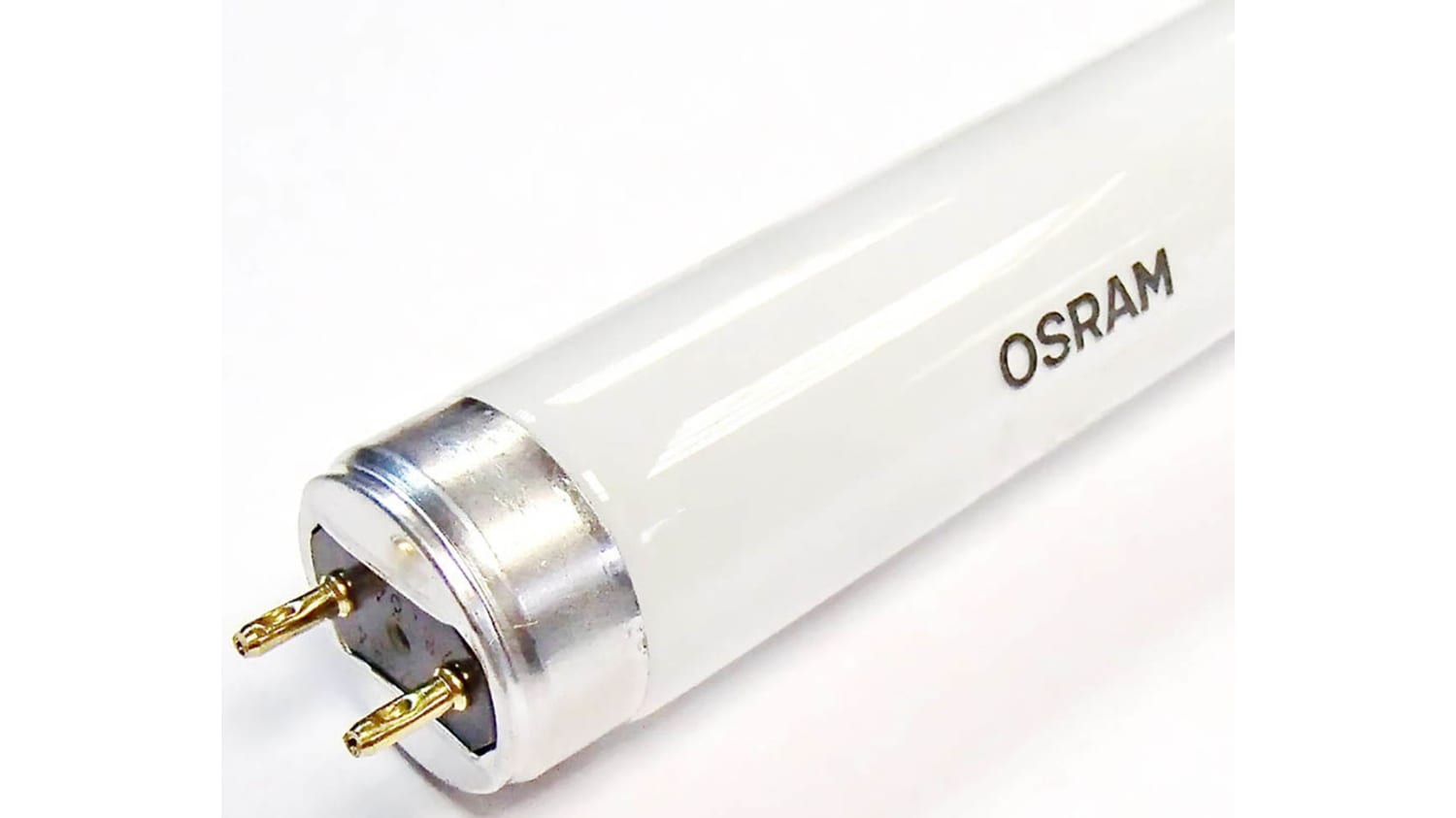

Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.

Выпускаются люминесцентные лампы с разными цветовыми температурами для разных целей, но наиболее распространены лампы цветности 4000К и 6500К. Подробнее о цветовых температурах и сферах их применения можно посмотреть в нашей статье Энергосберегающие лампы: слухи и мифы (слух №6).

Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.

Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.

размеры, мощность и схема подключения, компактные потолочные светильники с дневным светом

Для многих людей открытием станет то, что люминесцентные лампы имеют множество разновидностей. Они могут подбираться для какого угодно освещения: и для наружного, и для подсветки внутри дома. Характеристики лампочек также разнятся.

Что это такое и как называются?

Люминесцентные лампы часто называют лампами дневного света из-за их способности производить чистый белый свет, близкий к естественному. Они отличаются от всех остальных разновидностей за счет другого механизма создания освещения. Когда-то давно люминесцентные лампы не были популярны, поскольку спектр оттенков освещения был очень скуден: встречались только бело-зеленые или бело-розовые тона. Однако значительным преимуществом являлось то, что была возможность создавать светильники различных форм. В скором времени новинку оценили дизайнеры, подсвечивая при помощи люминесцентных ламп необычных конфигураций всевозможные интересные детали. Так лампы прочно вошли в обиход.

Стоит чуть подробнее остановиться на работе ламп. Они светятся благодаря тому, что электрический разряд в парах ртути в колбе создает ультрафиолет, с которым в дальнейшем реагирует люминофор – специальное напыление на стенках колбы. Он преобразует УФ-излучение до видимого глазу спектра света. По степени светоотдачи люминесцентные лампы мало чем уступают светодиодным. Люмены в светодиодных лампах не всегда тесно коррелируют с мощностью, и то же самое можно сказать о люминесцентных дневного света. Не стоит путать люмены с люксами: первые показывают светоотдачу лампочки, а вторые – степень освещенности помещения.

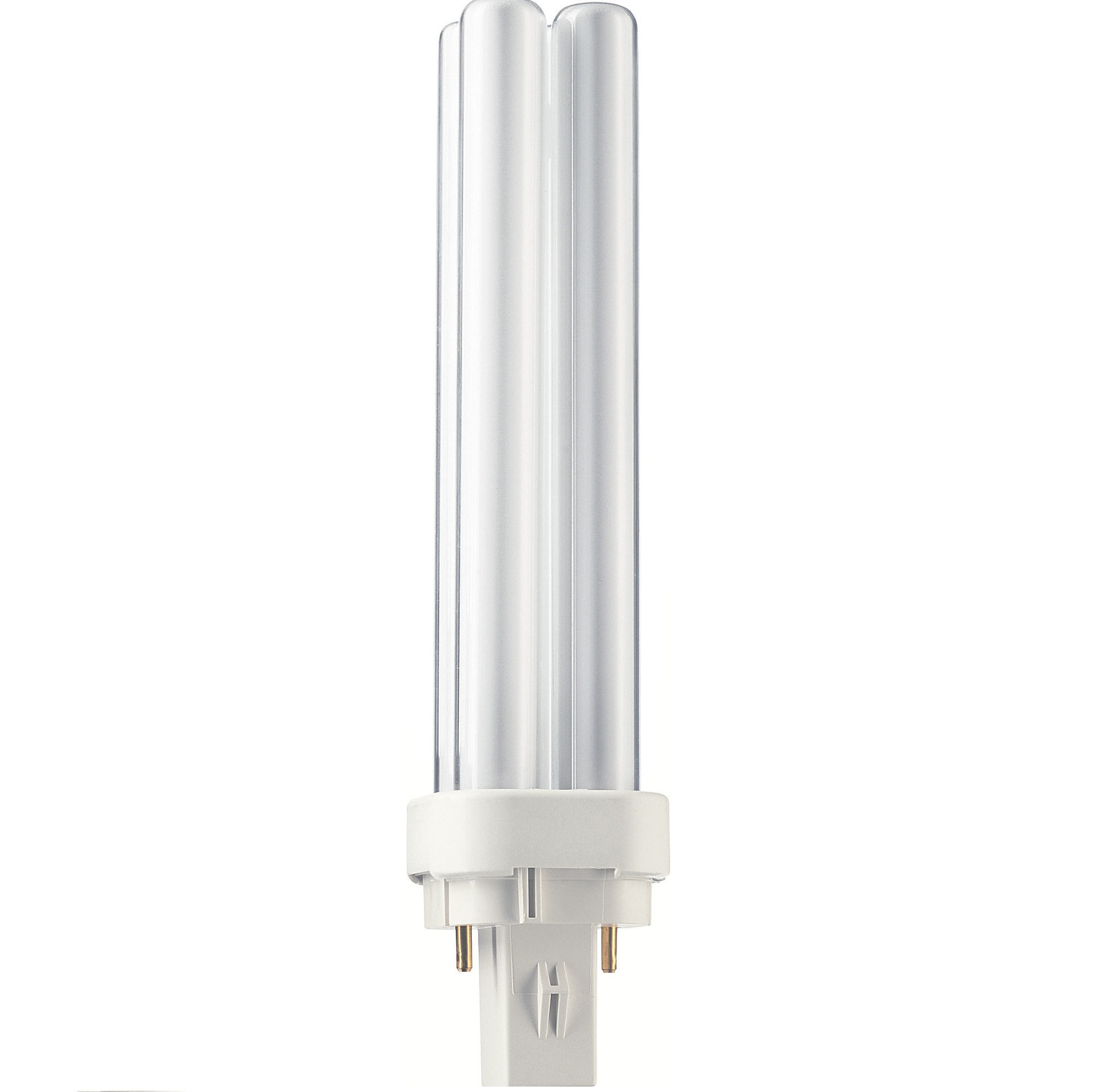

Для ламп дневного света производят различные цоколи: компактные люминесцентные лампочки можно даже купить на замену обыкновенным лампам накаливания. Мало того, что модели с люминофором более яркие, они потребляют гораздо меньше электроэнергии, а также менее вредны для здоровья глаз. Основным недостатком люминесцентных источников света является их вредность (если колба треснет, то длительное вдыхание паров ртути может сильно навредить человеческому организму). Еще один недостаток – невозможность использовать лампу при низкой температуре, так как она просто-напросто не включится.

Виды и типы

Люминесцентные светильники подразделяют по множеству факторов. Один из них – размер. Бывают компактные модели или большие. Компактные образцы часто выбираются как альтернатива обыкновенным лампам накаливания в потолочные люстры. Их оснащают винтовым цоколем. Большие модели чаще всего вставляются в светильники, разработанные специально для них. Лампы бывают разных форм: длинные линейные, трубчатые, фигурные. Есть и более распространенные конфигурации, к примеру, круглая лампа или в форме свечи.

Готовая модель имеет соответствующую маркировку – обозначение световой температуры.

По температуре света различают следующие виды:

• ЛД – лампа дневного света;
• ЛХБ – лампа холодного белого света;
• ЛБ – лампа нейтрального белого света;
• ЛТБ – лампа теплого белого света;

• ЛЕ – лампа естественного света;
• ЛК, ЛЖ, ЛЗ, ЛГ, ЛС – красные, желтые, зеленые, голубые, синие соответственно;
• ЛУФ – ультрафиолетовые лампы, применяемые для обеззараживания помещений.

Цветная лампа пользуется широким признанием. Именно ее зачастую выбирают в уличный светильник, который позволяет использование люминесцентных лампочек. В случае с наружной подсветкой обязательно должны использоваться плафоны, создающие подходящий микроклимат для работы люминесцентных моделей. Для общественных заведений наподобие больниц, административных центров и так далее принято покупать люминесцентные светильники. Различают одноламповые, двухламповые, четырехламповые модели в зависимости от размера освещаемого участка. Стоит отметить, что из-за определенных особенностей работы ламп к ним нельзя применять диммер для регулировки интенсивности яркости света.

Еще одна популярная модель – люминесцентная энергосберегающая. Она выполняется из нескольких изогнутых спиралей и обычно имеет компактный вид и винтовой цоколь. На любой энергосберегающей лампочке обыкновенно пишут о принципе ее работы. Учтите, что в случае с люминесцентными вариантами стоит отдавать предпочтение только качественным вариантам, так как в случае разгерметизации колбы здоровью будет нанесен существенный вред.

В целом, различают варианты высокого и низкого давления. Первый тип применяется для создания уличного освещения, а второй – для подсветки жилых комнат дома.

Характеристики

Полностью узнать устройство той или иной модели можно, посмотрев на ее маркировку. Она отражает все характеристики лампы. Важной характеристикой является температура свечения. Подробнее про этот аспект было рассказано в предыдущем разделе. Для замера диаметра колбы применяется 1/8 дюйма в соответствии Международным стандартам. При маркировке ставится буква Т и соответствующая часть дюйма, например, Т8 (25,4 мм). Обратите внимание, что толщина лампы напрямую влияет на то, как долго она будет служить: более широкие в диаметре модели намного долговечнее тонких образцов.

О цоколях и их количестве также можно узнать по маркировке лампы.

Применяются следующие виды разъемов и цоколей:

• G23;
• 2G7;
• G24Q1;
• G24Q2;
• G24Q3;

Для того, чтобы определить напряжение сети, также достаточно просто взглянуть на лампу. Люминесцентный светильник может напрямую подключаться к сети с напряжением в 220 вольт или может потребоваться понизить напряжение до 127 В.

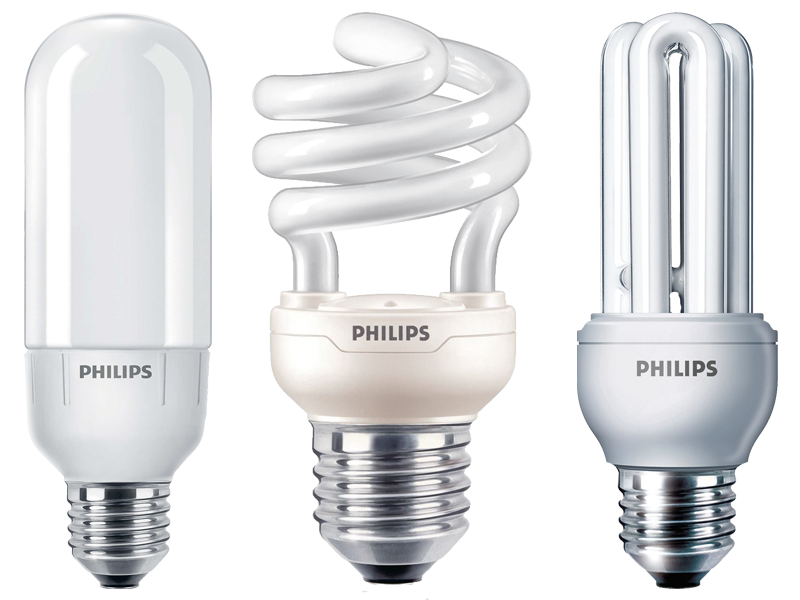

Конфигурация формы отражена в обозначении лампы. Помимо стандартных обозначений, есть и дополнительные.

К стандартным относятся:

• Линейная форма не имеет обозначения;
• U – подковообразная форма;
• S – спиральная форма, обычно применяется с компактными лампами;
• C – лампа-свеча;
• G – форма сферы;
• R – в форме обыкновенной лампы накаливания с рефлектором, задающим направление светового потока;
• T – лампа-таблетка.

К дополнительным значениям можно отнести следующие:

• M – малогабаритная. Буква идет после той, которая обозначает форму, например, ТМ – малогабаритная лампочка круглой плоской формы.
• P – корпус, рассеивающий свет.

Перечислены далеко не все характеристики, так как каждый производитель считает нужным привнести в конструкцию люминесцентных лампочек что-то свое. Есть, однако, такие важные показатели, как мощность, размеры ламп и принцип их работы, и на перечисленных пунктах хотелось бы остановиться подробнее.

Мощность

Маркировка мощности производится при помощи буквы W с последующей цифрой, указывающей на количество ватт в лампочке. Однако ориентироваться только на мощность не следует: в случае с люминесцентными светильниками их светоотдача значит намного больше. Ниже приведена таблица соответствия мощностей люминесцентных ламп и ламп накаливания при равной светоотдаче.

Чем больше мощность лампы, тем она шире или длиннее. Например, линейная конструкция мощностью 18W при диаметре 26 мм будет составлять 590 мм, при 30W – 895 мм, при 36 W – 1200 мм, а при 58W – 1500 мм. Таблица наглядно демонстрирует огромную экономичность светильников дневного света по сравнению с традиционными лампами накаливания. Классификация мощностей производилась на основе наиболее частого выбора. Сюда включены модели как уличного освещения, так и внутреннего.

Есть еще несколько нюансов, которые касаются мощности энергосберегающих ламп. Независимо от выбранной люминесцентной модели, со временем она потеряет часть яркости света. Это связано с постепенным выгоранием элемента внутри. Нужно знать и о том, что 30% всей потребляемой при работе мощности приходится на то, чтобы лампа загорелась. Некоторые светильники оснащены особой системы пуска, которая вовсе не делает их экономичнее. В таких случаях потребление электроэнергии просто растягивается во времени.

Независимо от мощности лампы, она не нагревается сильно. В отличие от ламп накаливания, предел нагрева люминесцентного варианта – 50-60 градусов Цельсия. Даже дотронувшись до светильника без перчаток, получить ожог практически невозможно. Совсем немногие современные модели лампочек могут похвастаться такими же отличительными свойствами.

Размеры

Как была сказано выше, различают компактные модели или стандартные линейные большого размера. В настоящее время чаще используются компактные люминесцентные лампы, так что логичным будет остановиться на них подробнее. Компактные образцы представляют собой лампочки с изогнутой трубкой. Встречаются как U-образные, так и спиральные модели. Компактные варианты изготавливают под разные виды цоколей, что открывает широкий простор для замены обыкновенных ламп люминесцентными энергосберегающими.

Есть модели с винтовыми цоколями, а есть предназначенные только для специальных люминесцентных светильников. Стоит отметить, что модели с винтовым цоколем дороже, поскольку все люминесцентные лампы требуют наличия балласта, и в подобных моделях он встраивается непосредственно в корпус цоколя.

Компактные энергосберегающие лампы дневного света отличаются от ламп накаливания такими характеристиками:

• Энергосберегающие модели поглощают на 80% меньше электрической энергии при такой же светоотдаче, что и лампы накаливания;
• Есть возможность выбрать модель желаемой световой температуры;
• Как правило, срок компактной люминесцентной модели значительно выше, чем предлагают производители ламп накаливания. Традиционные вольфрамовые лампочки служат порядка 1000 часов, в то время как качественная люминесцентная замена может проработать 6000-15000 часов без замены;
• Благодаря долговечности моделей дневного света на уход и поддержание их в рабочем состоянии уходит гораздо меньше времени, сил и денег.

Линейные большие модели чаще всего применяются для освещения в нежилых помещениях, например, на складах. Из-за высокого коэффициента пульсации, равного двойному показателю пульсации электросети их нельзя устанавливать для освещения движущихся конвейеров без дополнительных более стабильных ламп накаливания.

Принцип работы

Из-за особого строения лампы для долговременной работы ее обязательно снабжают балластом, позволяющим нивелировать негативные последствия того, что через лампу пропускается большое количество тока. Балласты бывают электромагнитные и электронные. Электромагнитный балласт более дешевый и простой по конструкции. Однако данная модель имеет ряд серьезных недостатков. Самым значительным из них является то, что лампы с таким балластом сильно и часто мерцают. Это ведет к быстрой усталости, потере сил, а также увеличивает нагрузки на глаза при долговременной работе в помещении с таким освещением.

В добавок ко всему варианты с электромагнитным балластом производят неприятный жужжащий шум, от которого быстро наступает головная боль. Есть и недостатки, не связанные с самочувствием человека. Например, лампы, оснащенные электромагнитным балластом, требуют времени на запуск. Обычно оно колеблется в пределах 1-3 секунд, но по мере износа модели будет увеличиваться. Также светильники потребляют больше электроэнергии, чем модели на электронном балласте.

Электронный балласт преобразует стандартное напряжение сети в высокочастотный переменный ток, использующийся в дальнейшем для питания лампы. Такие модели немного дороже, но они не производят шума, не мерцают, сам балласт занимает меньше места и весит тоже меньше. Встречаются модели, которые мгновенно загораются, однако подобная система пуска плохо сказывается на сроке службы люминесцентных ламп. Гораздо лучше, если имеется система предварительного прогрева. В таком случае пуск занимает примерно одну секунду, которая обычно не играет особой роли.

Таким образом, лучше всего выбрать модель с электронным балластом, поскольку ее стоимость не намного выше, а преимущества очевидны. Более того, на сегодняшний день такой вариант встречается чаще, чем с электромагнитным балластом, так что проблем с поисками возникнуть не должно.

Какие марки выпускают?

На сегодняшний день множество производителей выпускают всевозможные лампочки. Есть модели как российского, так и зарубежного производства. Ниже представлен ряд фирм, пользующихся большим доверием среди потребителей.

• GE – фирма, основанная Томасом Эдисоном. Если изначально General Electric специализировалась только на производстве ламп накаливания, то сейчас это одна из старейших и наиболее уважаемых мировых марок.

• Orsam – еще одна марка с мировым именем, которая производит различные виды осветительного оборудования, начиная от вариантов для авто и заканчивая грандиозными осветительными сооружениями для массовых мероприятий.

• Phillips предлагает люминесцентные модели высокого качества и комплектующие к ним. Лампы выпускаются разные: и трубчатые, и компактные. Есть разные виды цоколей, подходящих и к специальным светильникам, и к обычным.

• Lisma – это фирма-лидер по производству ламп в России. Компания предлагает образцы высокого качества, а также все детали к ним. Преимуществом является большой выбор моделей.

• Sylvania специализируется не на простых лампах, а на дружелюбных к окружающей среде. Как известно, птицы очень чувствительны в ультрафиолету, поэтому для комнат, в которых они содержатся, необходимо выбирать специальные модели. Подобные варианты как раз и выпускаются под данным брендом.

• РУПП «Витязь» выпускает среднюю по качеству продукцию, которая имеет демократичную цену. Многие люди отдают предпочтение лампам данной фирмы как раз из-за стоимости.

• Томский электроламповый завод занимается выпуском ламп с 2009 года и уже завоевал хорошую репутацию среди пользователей. Продукция имеет привлекательную цену и хорошее качество.

• ООО «Фотон» – один из лидеров на российском рынке, известный большим ассортиментом выпускаемой продукции. Здесь можно найти не только люминесцентные лампы, но и полноценные светильники.

Одним словом, выбирать есть из чего. Можно подобрать качественную модель на любой вкус и кошелек.

Как выбрать?

При выборе люминесцентных моделей нужно ориентироваться на множество факторов. Некоторые из них уже были приведены в данной статье. Лампа должна быть выпущена проверенным производителем. Плохо сделанные варианты в случае разгерметизации опасны для здоровья. Не стоит покупать китайскую подделку, поскольку она не прослужит долго, да и ртутные пары в воздухе никому не нужны.

Ориентируйтесь на то, для каких целей нужна лампа дневного света. Есть специализированные варианты для помещений, улицы, медицинских учреждений. Люминесцентные варианты используют повсеместно, в том числе для поддержания постоянной подсветки у цветов или для содержания животных. В последнем случае стоит особенно внимательно отнести к подбору варианта, он обязательно должен подходить для этих целей, в противном случае вы только навредите зверям. Не забудьте и про оптимальную световую температуру. Наиболее комфортным для глаз является естественный белый цвет. Комбинируя разноцветные модели, старайтесь подбирать высококачественные образцы.

Обращайте внимание и на тип балласта. Лучше всего предпочесть электронный, поскольку такие лампы зарекомендовали себя лучше.

Присмотритесь к тому, как работает лампа. Она может подразумевать встроенный стартер или его присутствие в светильнике.

Есть модели следующих типов:

• RS – rapid start – не требуют стартера и зажигаются без предварительного разогрева элементов.
• InS – instant start – модели с постепенным стартом «запаздывают» при включении на 1-3 секунды, но служат лучше.
• US – universal start – универсальные варианты.
• PHs – pre-heat start – требующие наличия стартера люминесцентные светильники.

Модели, не имеющие подобной маркировки требуют обязательного наличия стартера. Значит, сама лампа так устроена.

Как проверить исправность?

Для того, чтобы проверить, находится ли вышедшая из строя люминесцентная лампочка в пригодном состоянии, следует провести небольшой тест:

• Сначала достаньте саму лампу непосредственно из светильника и посмотрите, не почернела ли трубка. Как правило, наличие больших черных пятен говорит о том, что лампа отработала положенный срок и больше не загорится.
• Далее мультиметром нужно проверить, целые ли нити накала. Для проверки выставите его в режим проверки сопротивления и тестером поочередно проверьте каждую из нитей. Если какая-либо из них перегорела, значение на мультиметре будет равно единице. Простым языком, это означает, что электрическая цепь разорвана.
• Если оба приведенных фактора в полном порядке, значит, необходимо работать с балластом.

Самое простое, что можно сделать для проверки работы балласта – снять люминесцентную трубку, подключить к проводам корпуса обыкновенные кабели и между ними установить стандартную лампочку. Обратите внимание, что включать электроприбор в сеть без лампочки нельзя, в противном случае балласт может перегореть. Если лампочка загорелась, значит, балласт работает, и дело в самой люминесцентной трубке: может, лопнула колба или перегорела одна из нитей. Если лампочка не загорелась, значит, балласт неисправен, и придется менять весь светильник.

Данные способы подходят только для проверки уже находящихся в эксплуатации лампочек. Перед покупкой лампу дневного света следует проверять непосредственно в магазине. При наличии неприятного запаха, сильного мерцания или прочих вещей, вызывающих настороженность, смело просите заменить предоставленную вам модель, в противном случае она может перегореть уже спустя пару недель после покупки.

Как подключить?

Есть возможность подключить одну или две люминесцентных лампы одновременно. Для каждого из этих способов разработана своя схема подключения. Взгляните на схему. На ней наглядно показано, как и какие механизмы соединяют друг с другом для исправной работы. Для начала ток от сети поступает в дроссель, где преобразуется для дальнейшего питания лампы. После того, как ток поступил в саму лампу, он переходит на стартер. Далее ток переходит на другую спираль лампочки, замыкая цепь, и таким образом образуется электрический разряд внутри лампы, поджигающий пары ртути.

Для двух ламп принцип работы практически такой же, за исключением того, что ток из дросселя постепенно перетекает в два стартера.

Чтобы подключить лампу, следуйте приведенной ниже инструкции:

• Для начала нужно подобрать подходящий светильник. Обращайте внимание не только на эстетическую составляющую, но и на то, соответствует ли напряжение сети в вашем доме указанному на лампе. В противном случае, она быстро выйдет из строя.
• В зависимости от того, какой тип лампы вами выбран либо вкрутите ее в патрон, либо зафиксируйте в светильнике посредством защелкивания с двух сторон. Во втором случае следите за тем, чтобы закрепить ваш вариант так, как указано на корпусе светильника. Иногда работоспособность лампы зависит именно от того, насколько правильно соединили все контакты при подключении.
• Проверьте исправность лампы, включив ее. При правильной работе она не будет мерцать или шуметь.

Как видно, самостоятельное подключение лампы дневного света не представляет особых сложностей даже для новичка. Самое главное – помнить об элементарных правилах безопасности: не работать с оголенными проводами, когда механизм находится в режиме подачи тока.

Как поменять?

Многие люди испытывают сложности с тем, чтобы самостоятельно поменять лампу дневного света на новую из-за того, что понятия не имеют, как достать перегоревшую модель из корпуса. К счастью, ничего сложного в этом нет:

• Отключите питание. Желательно не просто выключить сам свет, а полностью обесточить квартиру.
• Крепко взявшись за лампу, начинайте вращать ее. Вращать придется до упора, итого угол составляет примерно 90 градусов. Так вы развернете штырьки лампы в вертикальное положение.
• Далее мягко потяните лампу на себя и вниз, пока она полностью не отсоединится. Отложите демонтированный источник света в безопасное место, чтобы он не разбился: помните, пары ртути опасны для здоровья и жизни!
• Аккуратно установите новую лампочку. Повторите траекторию, по которой вы вытягивали лампу, только в обратном направлении. Достигнув пазов, начинайте мягко подкручивать трубку до полной фиксации. Надежность крепления лампочки можно проверить, немного за нее потянув.
• Проверьте, работает ли прибор. Для этого включите ток в квартире и щелкните выключателем.

Можно с уверенностью заявить, что замена лампы очень проста, и при желании ее выполнит любой. Не забудьте вооружиться лестницей-стремянкой, если вы выполняете монтаж светильника на потолке. Так вы облегчите себе работу, заодно снизив вероятность случайно выронить неисправную люминесцентную лампу и разбить ее. При замене ламп в офисе, где панели из нескольких ламп обыкновенно защищают матовым стеклом, непременно протрите светильник внутри. Неизвестно, когда вам еще выпадет возможность очистить его от пыли, к тому же специально ради этого проделывать все приведенные манипуляции вряд ли захочется.

Срок службы и утилизация

Люминесцентные светильники обладают одним из самых долгих сроков службы на сегодняшний день. Некоторые производители заявляют, что их модели подходят для непрерывной работы в течение 20000 часов. Подобные цифры не могут не поражать, однако среднее значение эксплуатации подобных вариантов составляет 13000 часов. Модели, обладающие продолжительным эксплуатационным сроком, хороши для офисных помещений, в которых нет возможности постоянно заменять одни светильники другими. Стоит отметить, что трубчатые модели обычно работают дольше фигурных. Это же правило касается и диаметра ламп: более толстые модели можно эксплуатировать дольше, чем тонкие.

Как известно, внутри колбы находятся пары ртути, из-за чего утилизация светильников должна осуществляться по специальной технологии. За рубежом уже давно установлены штрафы за бездумное обращение с подобной техникой из-за большого вреда для экологии, наносимого утилизацией. Абсолютно на всех люминесцентных лампах стоит предупреждение о том, что их нельзя просто выбросить в помойное ведро. Ртуть является ядовитым веществом, и при случайном раскалывании лампы ее пары надолго останутся в воздухе, никуда не двигаясь и отравляя пространство. К сожалению, в России мало кто озабочен данной проблемой.

Однако не все обстоит так плохо. Есть некоторые фирмы, занимающиеся утилизацией люминесцентных светильников, но их пока не так много. Самым простым решением будет принести перегоревшую лампу в салон света. Как правило, специалисты там знают, что делать с лампочками дневного света, а некоторые даже сотрудничают с утилизирующими компаниями. Обязательно спросите, можно ли сдать перегоревшую колбу в ближайший к вам крупный салон осветительных приборов.

О том, как восстановить люминесцентную лампу своими руками, смотрите в следующем видео.

Типы ламп — Умный Дом в Санкт-Петербурге

Выделяют несколько типов источников света, которые используются в светильниках:

• обычные лампы накаливания;
• галогенные лампы накаливания;
• лампы дневного света (люминесцентные) или энергосберегающие;
• светодиоды.

Далее можете ознакомиться с описанием каждого типа и его сферой применения:

 Обычные лампы накаливания

С момента своего появления изобретение Эдисона претерпело немало изменений, касающихся его внешнего вида. Что касается принципа действия – он остался тем же. В стеклянном корпусе (колбе), наполненном инертным газом, находится вольфрамовая спираль, соединенная с контактами цоколя. Ток, проходя через спираль, нагревает ее до 3000 градусов, что вызывает знакомое всем желтоватое свечение. Благодаря отсутствию в колбе кислорода нить накаливания не сгорает от такой высокой температуры.

Такой тип лампы широко распространен, имеет невысокую стоимость и прост в монтаже. В то же время у нее слабая светоотдача (около 20%) и большая потребляемая мощность, а долговечность оставляет желать лучшего. Лампа имеет чувствительность к вибрациям и количеству циклов включения/отключения, хрупкая. Из-за сильного нагрева корпуса лампа накаливания пожароопасна, поэтому не допускается ее соприкосновение с быстро воспламеняющимися материалами. Форма и размеры таких ламп различны: они могут быть маленькими и большими; в виде свечи, витой свечи, пламени на ветру, зеркальными, матовыми.

Применение:

Несмотря на свои недостатки, такие лампы все еще широко используются, в том числе в качестве элементов декора помещения. Отлично подойдут для большой хрустальной люстры, создав массу бликов и искристого света, что абсолютно невозможно при использовании люминесцентных светильников и не дает желаемого эффекта с применением светодиодов.

Галогенные лампы накаливания

На самом деле, этот тип ламп является своего рода модернизацией лампы накаливания. Разница в том, что в галогенной лампе внутренняя колба с нитью накаливания в составе инертного газа имеет бром или йод. Добавление этих веществ позволило повысить КПД в 2-3 раза. Такие источники света имеют хорошую цветопередачу; у них стабильная яркость, не зависящая от срока службы, который достигает 2-3 тысяч часов. Благодаря особенностям конструкции, в которой внутренняя колба с нитью может быть незначительных размеров, существуют совсем небольшие галогенки с большой светоотдачей.

Галогенные лампы бывают низковольтными (на 6, 12 и 24 Вольт) и высоковольтными (на 220В). При использовании низковольтных галогенных ламп для их подключения к электросети применяют трансформаторы на 6, 12, 24 Вольт. Яркость свечения таких ламп сопоставима с 220-вольтовой «галогенкой», но они более безопасны и потребляют меньше электроэнергии. Это позволяет применять их в ванной комнате или помещении сауны. Благодаря современным электронным трансформаторам, не занимающим много места, галогенные лампы отлично смотрятся во встроенных светильниках на подвесных потолках. Такие лампы соединяются между собой параллельно, а затем подключаются к трансформатору.

Электронные трансформаторы имеют нижний и верхний порог мощности, что исключает использование устройства без минимально необходимой нагрузки. Это необходимо учесть при проектировании освещения, так как одна группа ламп не может быть по мощности ниже минимального значения нагрузки трансформатора. Также учитывают максимальное расстояние от трансформатора до ламп: оно должно быть не более 3-х метров. В противном случае необходимо применение провода большего сечения. Вопрос планирования мощности также важен с точки зрения диммирования освещения. Если изначально планировалось подключать энергосберегающие лампы, но потом решили остановиться на хрустальной люстре с лампами накаливания, диммер придется заменить на соответствующий.

Применение:

Сфера применения этих ламп достаточно широка, но чаще всего они используются в качестве точечных встраиваемых светильников на потолках и стенах помещений, где не нужно много света, но где есть потребность в направленном световом потоке для того, чтобы подчеркнуть те или иные особенности интерьера. Особенно хороши в этом отношении зеркальные лампы с защитным стеклом или без него с углом излучения 10 и 38 градусов.

Капсульные низковольтные прозрачные и матовые галогенные лампы применяются для светильников у письменных столов, организации подсветки мебели, в люстрах, для эффекта «звездного неба» на потолке. С таким типом ламп будет удобно заниматься работой, требующей хорошего зрительного восприятия – работой с документами, рисованием, вышиванием.

Лампы люминесцентные

Лампы дневного света (люминесцентные) или энергосберегающие лампы, в т.ч. КЛЛ – компактные люминесцентные лампы можно назвать следующим шагом в отношении эффективности и энергосбережения по сравнению с предшественниками: лампами накаливания и «галогенками». Люминесцентные или энергосберегающие лампы имеют герметичную стеклянную трубку (прямую или в виде спирали) с парами ртути, цоколь резьбовой или штырьковый. Прямые трубки знакомы по производственным помещениям и офисам уже десятки лет, а «экономки» с трубкой-спиралью, вкручивающиеся в обычный патрон, появились не очень давно. Свечение газа под действием электрического тока в таких лампах становится видимо для человеческого глаза благодаря специальному покрытию внутренней поверхности трубки – люминофору. Имеют задержку при включении. Не так критичны, как лампы накаливания к прикосновениям пальцами, поэтому более просты в монтаже. Из-за содержания ртути требуют специальной утилизации.

Применение:

При относительно небольшой стоимости хорошо подойдут для помещений, где часто включен свет. Позволяют сэкономить значительное количество электроэнергии. Имеют приемлемый уровень цветопередачи, позволяющий использовать их в качестве основного источника для освещения рабочих зон.

Светодиоды

Наиболее современный и самый экономный в плане энергопотребления источник света, созданный с использованием полупроводников. Строго говоря, светодиод не является лампой. Потребляемая мощность практически полностью расходуется на световой поток. Светодиоды могут быть монохромными (белыми и тепло-белыми) и цветными, позволяющими с помощью специальных контроллеров добиться любого цвета испускаемого светового потока. Имеют разную мощность и угол направления светового потока. Диммируются специальными устройствами. Выпускаются как с резьбовым, так и со штырьковым цоколем. Срок службы достигает 100000 часов. Светодиоды выпускаются в виде лампочке, а также в виде светодиодной ленты, на которую они наклеены с определенной частотой.

Применение:

Отлично подойдут для организации уличной подсветки, а также постоянного освещения в местах, где свет не выключается – их энергопотребление минимально. Благодаря разному форм-фактору с их помощью можно воплотить любые дизайнерские решения. Подойдут для локальной подсветки рабочих зон, а также зон отдыха (с приглушенным мягким светом нужного цвета).

Виды и отличия электрических ламп

Одной из главных характеристик, по которым происходит подбор, является мощность. Ее показатель напрямую влияет на расход электроэнергии. Очень важно использовать в светильниках лампы не выше той мощности, которая указана в сопроводительных документах. Например, ограничение max 40W означает, что вы можете ставить в патрон лампы мощностью до 40 ватт включительно. Ставить более мощные, чем указано, лампы нельзя, т.к. это может привести к короткому замыканию и оплавлению плафона. В лампах разного типа мощность будет неодинаковой. Энергосберегающая лампа мощностью 5W по свечению будет соответствовать лампе накаливания на 60W.

Светоотдача показывает яркость – сколько люмен света дает лампа на 1W мощности. Энергосберегающие лампы являются более экономичными благодаря тому, что этот показатель у них выше в несколько раз, чем у привычных ламп накаливания. Это позволяет ставить в светильник менее мощную лампу, которая сможет светить не хуже ее аналогов на 40W или 60W, экономя электроэнергию.

Излучаемый лампой свет бывает теплым, холодным или нейтральным. Теплый свет – тот, к которому мы привыкли, его дает лампа накаливания. Он может искажать цвет абажура или плафона, отчего тот станет выглядеть иначе, нежели в выключенном виде. Поэтому, если этот критерий важен, рекомендуется подбирать лампы с нейтральным светом, которые помогут предотвратить искажение цветопередачи.

Лампа накаливания. Это наиболее известный и узнаваемый вид электрических ламп, который можно встретить практически в любом доме и по сей день. Во внешнюю стеклянную колбу, из которой предварительно откачан воздух и закачан какой-либо химически инертный газ, вставлено тело накала, начинающее ярко светиться при прохождении через него электрического тока. В качестве тела накала чаще всего используется спираль из вольфрама, известного своей тугоплавкостью, или угольная нить. Откачка воздуха из колбы необходима для того, чтобы исключить окисление тела накала при контакте с ним. Срок службы лампы накаливания составляет около 1000 часов.

Лампы накаливания различаются по внешнему виду и форме. Стекло колбы может быть прозрачного или матового цвета для более мягкого рассеивания света. Помимо стандартной, так называемой грушевидной формы, лампы могут быть и в виде свечи, что хорошо смотрится в декоративном освещении. Отдельной модификацией этой модели является «свеча на ветру» с изогнутой стеклянной верхней частью, напоминающей колеблющееся пламя свечи. Зеркальные лампы излучают направленный свет, который поможет эффектно подсветить арт-объекты и торговые залы. В зависимости от формы колбы лучи света могут распределяться направленно или достаточно широко.

Люминесцентные лампы | Световое Оборудование

Применение трубчатых люминесцентных ламп позволяет изменить визуальную геометрию и дизайн освещаемых помещений.

Люминесцентные лампы являются вторым по распространенности источником света, а в некоторых странах (например, в Японии) они лидируют, оставив позади лампы накаливания. Каждый год в мире выпускается больше миллиарда этих ламп.

Первые люминесцентные лампы в том виде, в котором они дошли до наших дней, были созданы американской компанией General Electric в 1938 году. За прошедшие годы люминесцентные лампы проникли во многие сферы деятельности людей и сейчас используются практически в каждом магазине или офисе.

Принцип образования электромагнитного излучения в люминесцентных лампах

Люминесцентный источник — это газоразрядная лампа низкого давления, в которой электрический разряд образуется в смеси ртутных паров и инертного газа (обычно аргона). Колба лампы всегда выполняется в виде стеклянного цилиндра 12, 16, 26 или 38 миллиметров в диаметре. Цилиндр может выполняться изогнутым в форме окружности, буквы U или другой сложной фигуры. По обеим сторонам цилиндра к нему герметично припаяны ножки из стекла, с внутренней стороны которых расположены электроды.

По своей конструкции электроды напоминают биспиральное тело ламп накаливания и тоже изготавливаются в виде вольфрамовой нити. В некоторых лампах электроды выполнены в форме триспирали, в которых из биспирали образована новая спираль. С внешней стороны электроды припаяны к цоколю. В прямых и U-образных люминесцентных лампах применяется две разновидности цоколей — G5 и G13 (цифры обозначают расстояние между ножками в миллиметрах).

Подобно лампам накаливания, воздух из колб люминесцентных ламп полностью откачивается штенгелем, впаянным в ножку. После откачивания воздуха в колбу нагнетается инертный газ и вводится небольшая капля ртути (около 30 мг) или сплав ртути с другими металлами (висмут, индий и т.д.). На устанавливаемые в лампах электроды наносится слой из смеси оксидов стронция, кальция, бария, тория для повышения их активности.

Если на лампу подано напряжение, превышающее напряжение зажигания, то между электродами происходит разряд, ток которого должен ограничиваться дополнительными внешними компонентами. Колба лампы заполнена инертным газом, но в ней постоянно находятся ртутные пары, объем которых зависит от температуры самого холодного участка колбы. Частицы ртути ионизируются при разряде быстрее частиц инертного газа, поэтому свечение лампы и проходящий через нее ток определяются именно ртутью.

Меры, обеспечивающие увеличение доли видимого излучения

В ртутных лампах низкого давления доля излучения составляет не более двух процентов от мощности самого разряда, а светоотдача разряда — лишь 5–7 лм/Вт. Однако больше половины мощности разряда преобразуется в ультрафиолет с волнами длиной 254 и 185 нм. Из курса физики известно, что при сокращении длины волны излучения увеличивается энергия этого излучения. С помощью люминофоров можно преобразовать одно излучение в другое, причем в соответствии с законом сохранения энергии преобразованное излучение будет менее энергичным, чем первоначальное. Этим путем ультрафиолет можно преобразовать в видимое излучения, применяя люминофоры, а обратное преобразование невозможно.

Изнутри цилиндрическая колба покрыта слоем специального вещества – люминофора, который преобразует ультрафиолетовые лучи ртутных паров в видимый свет. Чаще всего в люминесцентных лампах в качестве люминофора применяется галофосфат кальция с добавлением марганца и сурьмы. При попадании на такой люминофор ультрафиолетовых лучей он начинает светиться сплошным белым светом различных тонов. Излучение люминофора имеет сплошной спектр с двумя максимумами — 480 и 580 нм. Первый максимум зависит от доли сурьмы в люминофоре, а второй — марганца. Изменение содержания этих веществ позволяет получать белый свет различных тональностей цвета — от теплых оттенков до оттенков дневного света.

Корректировка цветопередачи

В 70-е годы прошлого века начался выпуск ламп с тремя люминофорами, обладающими максимумами спектра излучения в синей, зеленой и красной областях (450, 540 и 610 нм, соответственно). Эти люминофоры изначально создавались для кинескопов цветных телевизоров, и с их помощью формировалась качественная передача цветов. Совместное применение трех люминофоров дало возможность и в лампах добиться улучшения цветопередачи и светоотдачи по сравнению с применением одного люминофора. Однако такие люминофоры имеют довольно высокую стоимость по сравнению с традиционными, что обусловлено применением в них редких химических элементов — европия, тербия и церия. Поэтому до сих пор чаще всего в люминесцентных лампах используются традиционные люминофоры на основе галофосфата кальция.

В люминесцентных лампах электроды являются как источниками, так и приемниками электронов и ионов, которые обеспечивают протекание электрического тока через разрядный промежуток. Для попадания электронов в разрядный промежуток они должны нагреваться до 1100–1200 градусов. При таких высоких температурах вольфрам излучает слабое свечение вишневого оттенка, а его испарение очень незначительно. Для повышения числа электронов электроды покрываются слоем активирующего состава, имеющим значительно меньшую термостойкость, чем вольфрам, и в процессе работы слой распыляется и оседает на внутренних стенках колбы. Главным образом именно этот процесс распыления активирующего слоя определяет продолжительность службы ламп.

Потребность в разноразмерных колбах

Для повышения эффективности разряда, то есть для максимального излучения ртутного ультрафиолета, нужно поддерживать необходимую температуру самой колбы, для чего в каждом конкретном случае подбирается диаметр колбы. Все лампы имеют приблизительно равную плотность тока, исчисляющуюся отношением величины тока к площади сечения колбы, поэтому лампы разной мощности в одинаковых колбах обычно работают при одинаковых номинальных токах. Снижение напряжения на лампе пропорционально ее длине, а так как мощность является произведением величины тока на напряжение, то при равном диаметре колб мощность ламп пропорциональна их длине. У ламп мощностью 36–40 Вт длина колбы равна 1210 мм, а у ламп мощностью 18–20 Вт — 604 мм.

Укорачивание ламп и последующее достижение необходимых мощностей за счет повышения разрядного тока не оправдывает себя, так как при этом повышается температура колбы, что ведет к повышению давления ртутных паров и снижению светоотдачи ламп. Производители ламп уменьшают их общую длину с помощью изменения формы ламп, изготавливая U-образные или кольцевые лампы. Уже в 50-е годы ХХ века в СССР изготавливались U-образные лампы мощностью 30 Вт с диаметром колбы 26 мм и мощностью 8 Вт с диаметром колбы 14 мм.

Полностью устранить проблему снижения размеров ламп получилось лишь в 80-е годы с началом применения люминофоров, которые допускают использование высоких электрических нагрузок. Колбы люминесцентных ламп стали изготавливать из трубок с диаметром 12 мм и изгибать их, уменьшая этим общую длину ламп. Началось производство компактных люминесцентных ламп, по конструкции и принципу работы не отличающихся от линейных ламп.

Люминесцентные лампы прочно вошли в нашу жизнь как один из экономичных источников света. Благодаря не ослабевающему вниманию к ним со стороны изобретателей, они продолжают быть интересны и производителям светотехнической продукции.

Типы газоразрядных ламп: ртутные, металлогалогенные и натриевые лампы

Сегодня практически не используются для уличного освещения лампы накаливания, поскольку их вытеснили эффективные газоразрядные лампы. В чем же их преимущество? Какую пользу они несут человеку? Постараемся найти объективные ответы.

Перейти в раздел «Газоразрядных ламп».

Характеристики газоразрядных ламп по типу

Научный мир существенно расширил ассортимент осветительных приборов. Одни из самых функциональных и экономичных — разнообразные газоразрядные лампы.

С начала их серийного производства, то есть на протяжении последних 40 лет, на рынке не появилось осветительных устройств, способных превзойти их по технико-экономичным показателям.

Они в зависимости от химического наполнения подразделяются на следующие виды:

1. Ртутные лампы.
2. Металлогалогенные лампы.
3. Натриевые лампы.

Ртутные лампы

Ртутные лампы дают белый свет с интенсивным ультрафиолетовым излучением. В основном их применяют для освещения помещений большой площади, улиц и площадей, поскольку они отличаются средним коэффициентом цветопередачи, минимальной энергоэффективностью и длительным сроком службы — 10000 и более часов.

При аналогичной с лампами накаливания электрической мощности, ртутные лампы обладают в 4-6 раз большей световой отдачей и позволяют улучшить общее освещение, снизив потребление энергии до 83%. При этом изделия недорого стоят, что делает их идеальным решением для людей, стремящихся к экономии денежных средств.

Различают ртутные люминесцентные лампы низкого (ДРВ) и высокого (ДРЛ) давления, используемые в световой рекламе, подсветке фасадов зданий или местном освещении рабочих мест.

Перейти в раздел «Ртутные лампы».

Металлогалогенные лампы

Этот вид газоразрядных ламп отличается наличием галогенидов металлов в парах ртути, которые и корректируют спектральные показатели устройства.

Благодаря их высокому коэффициенту цветопередачи и энергоэффективности, достигаемой до 100 лм/Вт, металлогалогенные лампы прекрасно зарекомендовали себя на открытых пространствах в качестве сценической, архитектурной или спортивной подсветки.

Они постепенно вытесняют ртутные источники света, поскольку излучают свет, близкий по своему спектру к дневному, и обладают более длительным сроком работы — до 15000 часов.

Перейти в раздел «Металлогалогенные лампы».

Натриевые лампы

Главная особенность натриевых ламп — газовый разряд, который появляется в лампе при ее включении. Данные устройства имеют высочайшую светоотдачу — до 100-120 лм/Вт и самый большой среди семейства газоразрядных ламп срок службы, составляющий 32000 часов.

Но, не смотря на высокую эффективность натриевых ламп, их работа напрямую зависит от температуры окружающей среды. Поэтому эти источники света имеют специальную колбу из боросиликатного стекла, которая выдерживает разрушительное воздействие натрия и поддерживает постоянную температуру.

Перейти в раздел «Натриевые лампы».

Газоразрядные лампы — технологии, проверенные временем

В условии постоянно растущих тарифов на электроэнергию, удорожания осветительной арматуры и комплектующих, не стоит забывать о проверенных газоразрядных лампах.

В стране доброго света ДАРИОН представлены разнообразные модели, наиболее эффективные в области энергосбережения.

Применение люминесцентных ламп

Для освещения жилых домов, учебных, общественных и медицинских учреждений, торговых и спортивных комплексов широко используют люминесцентные лампы. Они прочно вошли в нашу жизнь, быстрыми темпами вытеснив традиционные лампы накаливания.

Чаша весов: преимущества, недостатки

Люминесцентные лампы по технико-экономическим характеристикам во много раз эффективнее лам накаливания.

Традиционная лампочка накаливания расходует лишь 6-8% — на освещения, а остальная потребляемая энергия трансформируется в нагрев. При этом у люминесцентных источников света этот показатель на 80% больше.

Исходя из своих конструктивных особенностей, люминесцентные лампы способны создавать свечение различного спектра: теплого, холодного, естественного, дневного и пр., что дает возможность разнообразить и украсить палитру интерьера.

Кроме того, они являются источником контролируемого ультрафиолетового излучения, который оказывается весьма полезным для жителей крупных мегаполисов, проводящий большую часть времени в условиях закрытых помещениях.

Они характеризуется довольно продолжительным сроком эксплуатации (до 20 000 ч.), к тому же их можно устанавливать взамен ламп накаливания, без необходимости замены светильника.

К числу отрицательных качеств этих ламп, относят повышенную химическую опасность. В своем составе они имеют капли ртути, которая является небезопасной для здоровья человека. Также эффект мерцания, которые формируют такие источники света может вызывать повышенную утомляемость, общее снижение работоспособности при повышенной зрительной активности (работе с бумагами, за компьютером).

Рекомендации по применению

Поэтому рекомендуется линейные лампы использовать исключительно для освещения нерабочих зон жилых домов – прихожих, подсобных помещений, организации подсветки полок и пр. А для обычного общего освещения светильниками, люстрами, применять компактные лампы. Такие устройства оснащены электронными пускорегулирующими устройствами, снижающими эффект пульсаций в 10-100 раз.

Люминесцентные лампы создают прекрасную освещенность в доме, таким образом, сохраняя зрение, поднимают работоспособность, повышают настроение. Помимо этого спектральный состав их свечения обеспечивает обширные возможности для изменения цвета свечения. Все это делает их исключительно полезными, привлекательными для потребителей.

Краткий обзор различных типов и размеров ламп

Вы можете этого не осознавать, но вы работаете с флуоресцентным освещением каждый день. Будь то офисное здание или продуктовый магазин, люминесцентные лампы, вероятно, являются самым популярным типом освещения.

В современном мире светодиодов существует несколько причин, по которым люминесцентное освещение выжило.

1. Недорогой — Флуоресцентные лампы по-прежнему остаются одним из самых дешевых вариантов освещения.
2. Long life — Флуоресцентные лампы служат долго, хотя и не так долго, как светодиоды.
3. Широко используется — Флуоресцентные лампы используются во множестве приложений в различных отраслях промышленности. Гостиницы, коммерческие офисные здания, продуктовые магазины, медицинские учреждения, склады, гаражи и многое другое используют флуоресцентное освещение.

Во всех люминесцентных лампах используется одна и та же технология, но существует несколько различных вариантов и размеров.

Лампы люминесцентные линейные

Линейные люминесцентные лампы — наиболее распространенный тип люминесцентных ламп.

Существует три распространенных размера, показанных в таблице ниже. Разница в диаметре.

Флуоресцентный T12s

T12 — люминесцентные лампы диаметром 1,5 дюйма. Это самые старые люминесцентные лампы, и они почти всегда работают с магнитными балластами, которые больше не производятся.

Обычно в troffers вы видите T12. Иногда вы найдете T12 на старых складах или в старых коридорах жилых комплексов. Высокопроизводительные T12 также можно найти в вывесках.

T12 постепенно прекращается, а 1,5-дюймовых светодиодных трубок на рынке очень мало. В большинстве случаев вместо него подойдет Т8 или Т5.

Флуоресцентный T8s

T8 — люминесцентные лампы диаметром 1 дюйм, и они являются наиболее распространенными из всех люминесцентных ламп. В частности, четырехфутовые T8 используются повсюду — в больницах, коммерческих офисах, школах, торговых помещениях, складах … везде.

T8 энергоэффективны, недороги и производят много света (люмен).Обычно Т8 можно найти в троферах. Однако вы также увидите их в полосовых светильниках, некоторых светильниках для высоких пролетов, а иногда даже найдете их в более специализированных приложениях, например, для освещения бухт. Редко они используются в декоративных целях.

Вы заменяете люминесцентное освещение на светодиодное? Прочтите о возможных вариантах здесь.

Флуоресцентный T5s

T5 — люминесцентные лампы диаметром 5/8 дюйма.Это новейшая разработка в семействе люминесцентных ламп. Хотя они самые маленькие, они самые энергоэффективные и самые яркие. Фактически, некоторые T5 служат до 90 000 часов.

Благодаря их энергоэффективности и световому потоку (т. Е. Световому потоку) вы можете встретить много высокопроизводительных T5, используемых в складском оборудовании. Вы также увидите их в освещении прилавков, полок или небольших комнатах в торговых помещениях из-за их компактных размеров.

Люминесцентные гнутые лампы

Люминесцентные изогнутые лампы бывают нескольких различных вариантов.Чаще всего мы видим флуоресцентный изогнутый T8 с шестидюймовым расстоянием между ножками. Как и следовало ожидать, трубка имеет U-образную форму. По этой причине их также можно назвать U-образными флуоресцентными лампами.

Эта лампа почти всегда используется в токофере 2×2, часто в больницах или офисных помещениях.

Иногда встречаются люминесцентные изогнутые лампы с расстоянием между ножками 1 и 5/8 дюйма. При использовании в трофере 2×2 они будут излучать очень ровное и полное количество света.

В некоторых торговых помещениях для общего освещения предпочитают использовать троферы 2х2 вместо троферов 2х4.2×2 придает помещению более чистый вид, в то время как troffers 2×4 могут сделать пространство похожим на коммерческий офис.

Флуоресцентные круги

Они довольно редки, но могут использоваться в некоторых декоративных целях. Флуоресцентные круги создают эффект светящегося ореола.

Другое распространенное приложение, в котором вы видите круговые круги, — это «пузырьковые» чаши. Вы знаете — те чаши, которые обычно стоят в коридорах гостиниц или церквей на потолке? Если вы их снимете, вы, вероятно, найдете внутри две флуоресцентные окружности, придающие прибору ровное свечение.

Люминесцентные циркуляционные лампы обычно имеют диаметр 1 и 1/8 дюйма. Их внешний диаметр (который измеряет окружность от одного конца до другого) бывает четырех вариантов — 6, 8, 12 и 16 дюймов.

Распространенные люминесцентные лампы по типу лампы

Где вы чаще всего видите флуоресцентные лампы?

В таблице ниже показаны некоторые распространенные применения люминесцентных ламп в зависимости от типа лампы.

В нашем интернет-магазине представлены люминесцентные лампы всех типов. Чтобы зарегистрироваться для получения скидок для бизнеса, нажмите здесь.

Компактный люминесцентный | Типы лампочек

Какие они?

Компактная люминесцентная лампа или лампа — это тип люминесцентной лампы, обычно предназначенной для замены ламп накаливания или галогенных ламп. Есть два основных типа компактных люминесцентных ламп: вставные и вставные.

Лампы с винтовым зажимом имеют самоблокировку и, как правило, могут быть вставлены в имеющуюся резьбовую розетку без какого-либо дополнительного оборудования. Для вставных ламп требуется балласт и розетка, соответствующая их конкретной базовой конфигурации.Их также иногда называют интегрированными (винтовая основа) и неинтегрированными (вилка).

Оба имеют широкий спектр мощности, размеров, цветовых температур и базовых типов, и они известны прежде всего своей эффективностью, длительным сроком службы, низкой стоимостью и простотой модернизации.

Откуда они взялись?

Хотя компактные люминесцентные лампы считаются относительно новой технологией, этот тип лампы был на самом деле более 100 лет в процессе становления. Кольцевой и U-изогнутые луковицы и созданы, чтобы уменьшить общая длина люминесцентных ламп и была предшественницей CFL, как это известно сегодня.

Современный КЛЛ был изобретен Эдвардом Хаммером, инженером компании General Electric, но в то время не производился из-за высокой стоимости производства. В 1980 году Philips стала первым производителем, который начал массовое производство компактных люминесцентных ламп с ввинчивающимся цоколем.

За последние 30 лет технология продолжала совершенствоваться. Современные КЛЛ меньше по размеру, излучают больше света на ватт, быстрее нагреваются, имеют лучшее качество света и намного дешевле, чем те, что были в прошлые годы.

Как они работают?

Компактные люминесцентные лампы функционально идентичны линейным люминесцентным лампам.

Обе газоразрядные лампы используют электричество, излучаемое катодами, для возбуждения паров ртути, содержащихся в стеклянной оболочке, с помощью процесса, известного как неупругое рассеяние.

Люминофор и благородный газ, например аргон, также содержатся внутри стеклянной оболочки.

Атомы ртути излучают ультрафиолетовый (УФ) свет, который, в свою очередь, заставляет люминофор в лампе флуоресцировать или светиться, производя видимый свет.

Где они используются?

Компактные люминесцентные лампы постоянно совершенствуются и являются идеальной заменой для постоянно растущего числа приложений, как коммерческих, так и жилых.В частности, ввинчиваемые КЛЛ являются идеальной заменой из-за простоты модернизации. Можно просто снять старую лампу и вкрутить КЛЛ. Вставные КЛЛ требуют как специальной розетки, так и балласта, поэтому их сложнее модернизировать.

На этом этапе на самом деле легче обсудить, где КЛЛ не идеальны: они обычно не подходят для использования с устройствами управления, такими как диммеры, таймеры или фотодатчики (например, датчики движения или датчики дневного света). Они могут работать в этих приложениях, но номинальный срок службы, вероятно, сократится, и поэтому такой тип использования обычно не рекомендуется и не покрывается гарантиями производителя.Некоторые КЛЛ могут использоваться с диммерами, не влияя на номинальный срок службы, но только если они специально разработаны для этой функции и указаны как лампы с регулируемой яркостью.

Другие полезные ресурсы

3. Как работают люминесцентные лампы?

3,4. Физические характеристики ламп

Принципы работы

Люминесцентная лампа генерирует свет от столкновений в горячей газ («плазма») свободного ускоренного электроны с атомами– обычно ртуть — в какие электроны поднимаются на более высокие уровни энергии, а затем отступать при излучении на двух линиях УФ-излучения (254 нм и 185 нм). Таким образом созданное УФ-излучение затем преобразуется в видимый свет УФ возбуждение флуоресцентного покрытия на стеклянной оболочке напольная лампа. Химический состав этого покрытия подобран таким образом, чтобы излучать в желаемом спектре.

Строительство

Трубка люминесцентной лампы заполнена газом с низким содержанием пар ртути под давлением и благородные газы в целом давление около 0.3% от атмосферное давление. В самая обычная конструкция, пара эмиттеров накала, один на каждом конце трубки, нагревается током и используется для испускать электроны, которые возбуждают благородные газы и газообразную ртуть путем ударной ионизации. Ионизация может происходить только в исправных лампах.Следовательно, вредные последствия для здоровья от этого процесса ионизации невозможно. Кроме того, лампы часто оснащаются двумя конверты, что значительно снижает количество УФ-излучения испускается.

Электрические аспекты эксплуатации

Для запуска лампы и поддерживать ток на достаточном уровне для постоянного света эмиссия. В частности, схема подает высокое напряжение на запускают лампу и регулируют ток через трубку. Возможны различные конструкции. в в простейшем случае используется только резистор, что относительно энергоэффективность. Для работы от переменный ток (AC) напряжения сети, использование индуктивного балласта является обычным явлением и было известен отказ до конца срока службы лампы, вызывающий мерцание лампы.Различные схемы, разработанные для начать и запустить люминесцентные лампы выставляют различные свойства, т.е.излучение акустического шума (гула), срок службы (лампы и балласта), энергоэффективность и мерцание интенсивности света. Сегодня в основном улучшенная схемотехника используется, особенно с компактными люминесцентными лампами, где схемотехника не подлежит замене перед люминесцентными лампами.Это снизило количество технических сбоев, вызывающих эффекты, как перечисленные выше.

EMF

Часть электромагнитный спектр который включает статические поля, а поля до 300 ГГц — вот что здесь упоминается как электромагнитные поля (ЭДС).Литература о том, какие виды и сильные стороны ЭМП. которые излучаются из КЛЛ редко. Однако есть несколько видов ЭДС, обнаруженных в близость этих ламп. Как и другие устройства, которые зависят на электричество для выполнения своих функций они излучают электрические и магнитные поля в низкочастотный диапазон ( частота распространения 50 Гц и, возможно, также гармоники из них, e.грамм. 150 Гц, 250 Гц и т. Д. В Европе). Кроме того, КЛЛ, в отличие от лампы накаливания, также излучают в высокочастотном диапазоне ЭДС (30-60 кГц). Эти частоты различаются между разными типами ламп.

Мерцание

Все лампы будут различать интенсивность света при удвоении мощности от сети. (линейная) частота, так как мощность, подаваемая на лампу, достигает пика дважды за цикл при 100 Гц или 120 Гц.Для лампы накаливания это мерцание уменьшается по сравнению с люминесцентными лампами за счет тепла емкость нити. Если модуляция света интенсивности достаточно для восприятия человеческим глазом, тогда это определяется как мерцание. Модуляции на 120 Гц не видно, в большинстве случаев даже не при 50 Гц (Seitz et al.2006 г.). Флюоресцентные лампы включая КЛЛ, которые используют поэтому высокочастотные (кГц) электронные балласты называются «без мерцания».

Однако как лампы накаливания (Chau-Shing and Devaney, 2004), так и «немерцающие» люминесцентные источники света (Хазова и О’Хаган 2008) производят еле заметное остаточное мерцание.Дефектный лампы или схемы могут в некоторых случаях привести к мерцанию при более низкой частот, либо только в часть лампы или во время цикла запуска в несколько минут.

Световое излучение, УФ-излучение и синий свет

Имеются характерные различия между излучаемыми спектрами. люминесцентными лампами и лампы накаливания, потому что различных принципов работы.Лампы накаливания настраиваются по своей цветовой температуре за счет специальных покрытий из стекло и часто продаются с атрибутом «теплый» или «Холодный» или, более конкретно, по их цветовой температуре для профессиональные светотехнические приложения (фотостудии, магазины одежды и т. д.). В случае люминесцентных ламп спектральное излучение зависит от покрытия люминофора. Таким образом, люминесцентные лампы могут быть обогащены синим светом (длины волн 400-500 нм), чтобы лучше имитируют дневной свет по сравнению с лампами накаливания. Как и люминесцентные лампы, КЛЛ излучают больше синего цвета. свет, чем лампы накаливания.Есть на международном уровне признанные пределы воздействия излучения (200-3000 нм) испускается лампами и осветительными приборами, настроенными на защиту от фотобиологические опасности (Международная электротехническая Комиссия 2006 г.). Эти ограничения также включают излучение от КЛЛ.

УФ-содержание излучаемого спектра зависит как от люминофор и стеклянная колба люминесцентной лампы.УФ выброс лампы накаливания есть ограничивается температурой нити накала и поглощение стекла. Некоторые КЛЛ с одной оболочкой излучают УФ-В и следы УФ-С излучения на длине волны 254 нм, что не так для ламп накаливания (Khazova and O´Hagan 2008).Экспериментальный данные показывают, что КЛЛ производят больше УФ-излучение, чем вольфрамовая лампа. Кроме того, количество УФ-В излучение производится из КЛЛ с одной оболочкой, с того же расстояния 20 см, составляли примерно в десять раз выше, чем облучается вольфрамовой лампой (Мозли и Фергюсон, 2008 г.).

Люминесцентные лампы — Висконсин, энергоэффективность и возобновляемые источники энергии

Люминесцентная лампа была еще одним изобретением, которое Томас Эдисон подарил миру в 1896 году. Сегодня люминесцентные лампы доступны во многих размерах и стилях, от компактных люминесцентных ламп до линейных люминесцентных ламп. Некоторые из новейших технологий, такие как люминесцентные лампы T-5 и T-8, являются наиболее энергоэффективными лампами, доступными на сегодняшний день, и позволили преодолеть многие проблемы, связанные с работой в холодную погоду.Некоторые доступные сегодня модели имеют регулировку яркости с помощью специальных балластов. Люминесцентные лампы названы по размеру колбы в восьмых долях дюйма. Например, наиболее распространенным размером люминесцентной лампы является Т-12, который составляет 12 восьмых дюйма или 1-1 / 2 дюйма в диаметре. Обсуждение ограничится люминесцентными лампами, наиболее полезными для сельского хозяйства: компактными люминесцентными лампами Т-12 и Т-8. Лампы Т-5 подходят для офисных помещений, но выделяют слишком много тепла для использования в герметичных светильниках, поэтому они не будут обсуждаться.

Компактные люминесцентные лампы (КЛЛ)
КЛЛ — одно из самых значительных достижений в области освещения в новейшей истории, сочетающее в себе эффективность люминесцентной лампы и удобство лампы накаливания. Когда они были представлены в середине 1980-х годов, балласты были большими и не подходили для многих светильников, предназначенных для ламп накаливания. За последние несколько лет балласты были уменьшены в размерах, так что они лишь немного больше, чем лампа накаливания, и были введены новые типы, которые имеют более компактные люминесцентные лампы и рассеивающие крышки, чтобы скрыть люминесцентную лампу, чтобы их можно было использовать с эстетической точки зрения. больше мест.КЛЛ потребляют на 75% меньше электроэнергии, чем лампы накаливания с такой же светоотдачей. Самые последние представленные модели имеют минимальную начальную температуру до -20 ° F, что делает их пригодными для многих наружных применений при условии, что они защищены от влаги. Эти лампы обеспечивают мгновенный световой поток, но для достижения полной мощности требуется несколько минут. Время прогрева зависит от температуры окружающей среды; более низкие температуры требуют более длительного периода прогрева. Стандартный КЛЛ не следует использовать в животноводческих помещениях, если он не установлен в герметичном приспособлении, таком как банка для желе (см. Фото справа).Некоторые производители разработали водостойкие светильники CFL специально для использования в животноводческих помещениях. Компактные люминесцентные лампы имеют срок службы от 6000 до 10 000 часов, что в 6–13 раз дольше, чем лампа накаливания, и доступны в эквивалентных размерах лампы накаливания от 15 до 200 Вт и выше.

Люминесцентные лампы T-12
Это старый резервный источник питания, который использовался много лет. Это очень эффективные лампы по сравнению с лампами накаливания, но они имеют недостаток для использования на фермах, поскольку они имеют пониженный световой поток и мерцание при температуре ниже 50 ° F, если только не используется менее энергоэффективная версия с высокой выходной мощностью, которая будет работать до -20 ° F.Для новых установок следует использовать люминесцентные лампы Т-8. Если использовалось подходящее приспособление (водонепроницаемое для содержания животных или влажных помещений, таких как молочный дом), его можно преобразовать в лампы Т-8, заменив лампы и балласт. Патроны для ламп Т-12 и Т-8 одинаковые. Если лампы T-12HO (с высокой выходной мощностью) используются в помещении, температура которого, вероятно, не опустится ниже 0 ° F, то лампу можно преобразовать в стандартную лампу T-8, заменив патроны вместе с лампами и балластами. .Это сэкономит более 50% эксплуатационных расходов на освещение.

Люминесцентные лампы T-8
Лампы T-8 были представлены в 1980-х годах и обладают высокой энергоэффективностью и более длительным сроком службы, чем лампы T-12. Крепления для ламп Т-8 похожи на обычно используемые лампы Т-12, за исключением того, что колбы имеют диаметр 1 дюйм вместо 1-1 / 2 дюйма. Лампа T-8 дает примерно на 15% больше люмен на ватт, а электронные балласты на 40% эффективнее электромагнитных балластов ламп T-12. Некоторые стандартные балласты T-8 могут запускаться при температурах от 0 ° F по сравнению с 50 ° F, что позволяет использовать лампы T-8 в холодных условиях.В лампе T-8 используется электронный балласт, который работает на высокой частоте, что устраняет раздражающее мерцание, связанное с электромагнитным балластом T-12, когда температура окружающего воздуха ниже 50 ° F. Если используются правильные светильники (водонепроницаемые для содержания животных или влажных помещений, таких как молочный дом, см. Фото справа), приспособление T-12 можно преобразовать для использования ламп T-8, заменив лампы и балласт. Для ламп Т-8 и Т-12 используются одинаковые патроны. Если лампы T-12HO (с высокой выходной мощностью) используются в помещении, температура которого, вероятно, не опустится ниже 0 ° F, то прибор можно преобразовать в стандартную лампу T-8, заменив патроны для ламп вместе с лампами и балластами. .Если желателен такой же уровень освещения, как у ламп Т-12НО, то необходимо будет использовать пускорегулирующий аппарат Т-8 высокой мощности и лампы с утопленными двойными контактами (торцы типа F17d) или добавить дополнительные приспособления. Средний срок службы лампы Т-8 составляет 20 000 часов, что на 65% больше, чем у ламп Т-12, что снижает затраты на техническое обслуживание.

Люминесцентные лампы Т-5

Лампы Т-5 — новейшие люминесцентные лампы, предназначенные в первую очередь для офисных зданий. Они бывают стандартной версии, рассчитанной на 0 ° F, и версии с высокой выходной мощностью, рассчитанной на -20 ° F.Стандартная версия T5, T8 или T12 излучает примерно одинаковое количество света. Срок службы лампы составляет от 20 000 до 30 000 часов, поэтому меньше затрат на обслуживание, чем у T-12. Их длина отличается от длины лампы T8 или T12, поэтому требуется соответствующий светильник. В них используются двухштырьковые концы, их диаметр составляет 5/8 дюйма.

Если у вас есть вопросы по поводу информации на этом сайте, свяжитесь с
Скоттом Сэнфордом, выдающимся специалистом по связям с общественностью, Университет Висконсина, [email protected].

Общие сведения о круглых люминесцентных лампах — Блог по энергосбережению и водосбережению

Этот пост был обновлен по сравнению с исходной версией 2013 года.

Эти круглые лампы обладают еще несколькими функциями, чем предполагает их забавный дизайн, и если вы не разбираетесь в способах использования круговых ламп, вам может быть сложно включить их в домашнее освещение. Чтобы полностью понять и извлечь максимальную пользу из круглых люминесцентных ламп, имейте в виду следующие четыре факта.

Обратите внимание на мощность

Как и в случае со стандартными лампами накаливания (которые скоро исчезнут), в лампах с круговой линией используются ватты, чтобы измерить, сколько энергии используется для освещения лампочки.Для сравнения: круглые люминесцентные лампы излучают такое же количество света (люмены) при меньшем потреблении энергии, чем лампы накаливания. Круглая лампочка мощностью всего 13 Вт может заменить лампу накаливания на 60 Вт и имеет мощность 650-900 люмен. Мощность лампы также определяет диаметр лампы, который, в свою очередь, определяет, подходит ли она к приспособлению. Поэтому, в отличие от стандартных спиральных КЛЛ, вы не сможете увеличивать или уменьшать диапазон мощности, потому что это повлияет на размер лампы, что может сделать ее непригодной для использования с вашим осветительным прибором.

такая же, как у стандартных КЛЛ

Цветовая температура показывает яркость лампы накаливания. Круглые люминесцентные лампы могут иметь цвет от теплого белого до яркого дневного света, как и стандартные компактные люминесцентные лампы. Цветовая характеристика — все оттенки белого:

• 2700K: тепло, эквивалентно тому, что типично для спальни или гостиной
• 3000-3500K: мягкий, подходит для ванных комнат
• 4100K: Холодный, флуоресцентный по цвету
• 5000K: дневной свет, самый яркий цвет, как солнечный свет в полдень

Круглые лампы нельзя использовать ни в каком приспособлении

Вот где использование кругового люминесцентного лампы может оказаться непростым делом.В зависимости от производителя, в некоторых светильниках используются только лампы собственного производства. Да, я знаю, что иногда может возникнуть соблазн пойти с выключенным / универсальным брендом, но в этом случае ваша обычная круглая лампа может не работать с прибором. При замене круглой лампы сначала убедитесь, что производитель не указал, какую лампу можно использовать. Затем определите тип лампы (например, T6, T9) и тип контакта (например, 2-контактный, 4-контактный). При поиске лампы, подходящей для вашего светильника, вы должны выбрать тот же тип лампы и типы контактов, поскольку они не взаимозаменяемы.

Диаметр имеет значение

Для осветительных приборов, в которых используются слишком большие или слишком маленькие круглые лампы, они не подойдут, даже если они от правильного производителя. Обязательно замените эти лампы, измерив диаметр существующей лампы, а затем купите правильный размер. Если вы предпочитаете не проводить измерения, вы также можете использовать номер модели производителя, чтобы найти лампу на замену.

Хотя о круговых люминесцентных лампах еще предстоит научить и узнать, только эти четыре факта позволят вам совершать осознанные покупки и производить замену без проблем.Видите ли, не нужно много времени, чтобы научиться разбираться в лампах по кругу.

Магазин круглых ламп >>>

Сохранить

Сохранить

Как выбрать люминесцентную лампу от экспертов по коммерческому освещению.

Большинство элементов люминесцентных источников света невозможно заменить без предварительной замены светильника или внутреннего балласта.Мощность, длина, форма и тип цоколя люминесцентной лампы определяются характеристиками светильника. Вам в значительной степени нужно точно соответствовать тому, что у вас есть, и при заказе должен быть под рукой номер модели лампы:

Как отключить обычный флуоресцентный код заказа F32T8 / 741 / ECO

(F) Флуоресцентный (32) Ватт (T) Тублар (8) Диаметр в восьмых дюймах 8/8 или 1 дюйм (7) CRI (41) Цветовая температура (ECO) Информация о бренде или другой результат

(F) Флуоресцентная лампа — очевидно, что ваша лампа люминесцентная

(32) Вт — этот использует 32 Вт.Это число может варьироваться от 5 до 120 Вт.

(T) Tublar — ваша лампа представляет собой прямую трубку, а не U-образную или C-образную форму.

(8) Диаметр в восьмых дюймах 8/8 или 1 дюйм. Это лампочка T8. Другие распространенные диаметры — более толстый T12 и более тонкий T5

(7) CRI — Цветопередача лампы — см. Ниже.

(41) Color Temp — Цвет самого света — обычно 27-теплый желтоватый, 41-холодный белый, 51-яркий дневной свет

(ECO) Информация о бренде или другой продукт, например, с низким содержанием ртути или высоким выходом.

Эти факторы следует учитывать при выборе люминесцентной лампы.

• МОЩНОСТЬ СВЕТА (ЛЮМЫ)
• ИНДЕКС ЦВЕТОВОЙ ОТДАЧИ (CRI)
• КОРРЕЛИРОВАННАЯ ЦВЕТОВАЯ ТЕМПЕРАТУРА (CCT)
• РАЗМЕР
• ФОРМА
• БАЗОВЫЙ ТИП

МОЩНОСТЬ СВЕТА (ЛЮМИНЫ)

При рассмотрении светоотдачи следует иметь в виду мощность. Мощность не является показателем яркости лампы. Мощность измеряет энергию, потребляемую лампой, а фактический световой поток измеряется в люменах или единицах светового потока.

ИНДЕКС ЦВЕТОВОЙ ОТДАЧИ (CRI)

CRI — это способность лампы отображать истинный цвет объектов по шкале 100, где 100 соответствует лампе накаливания.

Люминесцентные лампы с индексом цветопередачи 70 и ниже обычно используются в лампах низкого качества. Цвета в комнате будут тусклыми и размытыми.

Флуоресцентные лампы с индексом цветопередачи 70-79 подходят для коммерческого использования.

с индексом цветопередачи 80-89 подходят для коммерческих и жилых помещений.

с индексом цветопередачи 90–99 подходят для предприятий розничной торговли высокого класса или графических предприятий, где важен естественный цвет.

КОРРЕЛИРОВАННАЯ ЦВЕТОВАЯ ТЕМПЕРАТУРА (CCT)

CCT — это числовое измерение внешнего вида цвета источника света, измеряемое в градусах Кельвина в диапазоне от 2700K до 6500K. 2700K — самый теплый цвет, наиболее близкий к желтому, и 6500 — самый холодный и самый близкий к солнечному свету.

РАЗМЕР

• При выборе люминесцентной лампы вы можете выбрать из множества размеров, обычно это T12, T8 и T5.T обозначает трубку, а число обозначает диаметр в восьмых дюймах.
• Т12 — наименее эффективные трубки. Они имеют высокую стоимость изготовления и используются в схемах быстрого пуска и балластных системах.
• T8 распространены в коммерческих и жилых помещениях и более эффективны, чем T12. У них долгий срок службы, широкий диапазон цветовых температур, низкая стоимость и доступны версии с высокой производительностью.
• Существует два типа трубок Т5. Лампы North American T5 являются лампами предварительного нагрева и требуют стартеров и балласта.Европейский T5 на 2 дюйма короче североамериканского и равен светоотдаче T8. Доступны версии с высокой выходной мощностью.

ФОРМА

При покупке люминесцентной лампы необходимо учитывать множество форм.
