Розетка для ванной комнаты – высота установки от пола для стиральной машины встраиваемого или закрытого типа, требования по нормам за шкафом и около зеркала

Содержание

Розетка в ванной комнате — 5 правил, расстояния, высота, влагозащищенное исполнение

розетка с крышкой в ваннуюУстановка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Розетка в ванной, можно или нет?

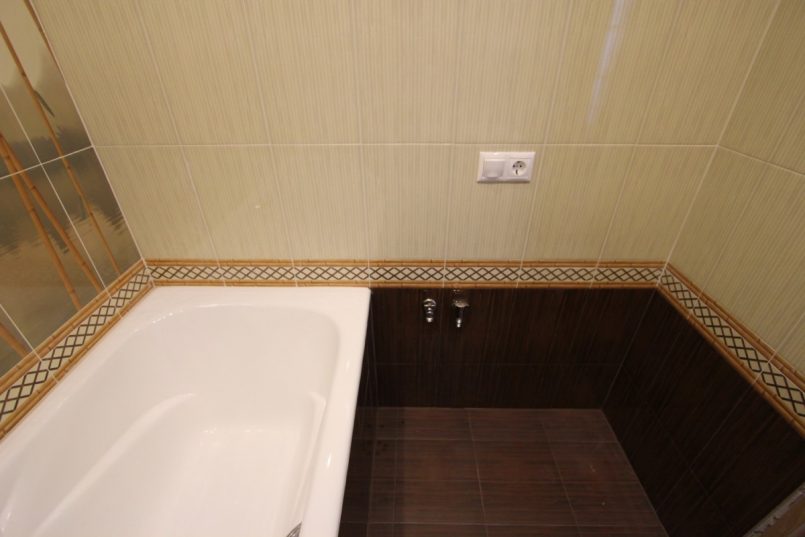

розетка на стенке прямо сбоку ваннойНекоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.фен подключенный от розетки в санузле

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.переноски запрещены в ванных комнатах и санузлах

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96  – скачать можно здесь.

Зоны в ванной комнате

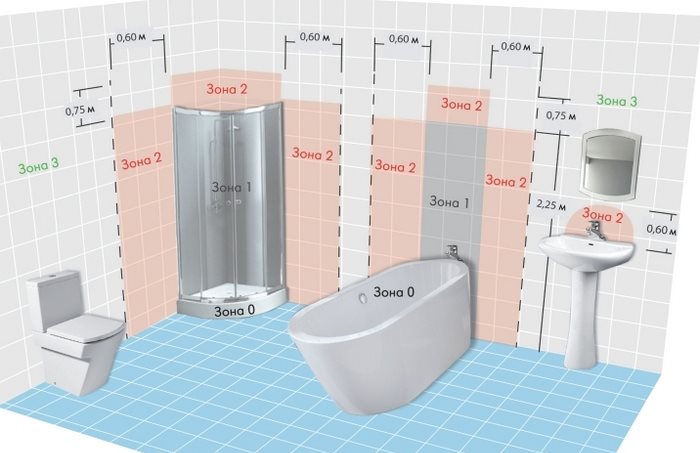

зоны в ванной комнате от 0 до 3Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона

внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.зонирование санузла схема расстояний

1 зона

это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.разные зоны по электробезопасности в ванне

2 зона

все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка. бра в ванную с веревочным выключателем

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

3 зона

начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.зоны по безопасности в санузле

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.подключение стиральной машинки в розетку

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Правила установки розетки в ванной

1Розетки размещать можно только в зоне 3, но они должны быть влагозащищенные класса IPX4.уровни и классы защиты оборудования и электроприборов по IP

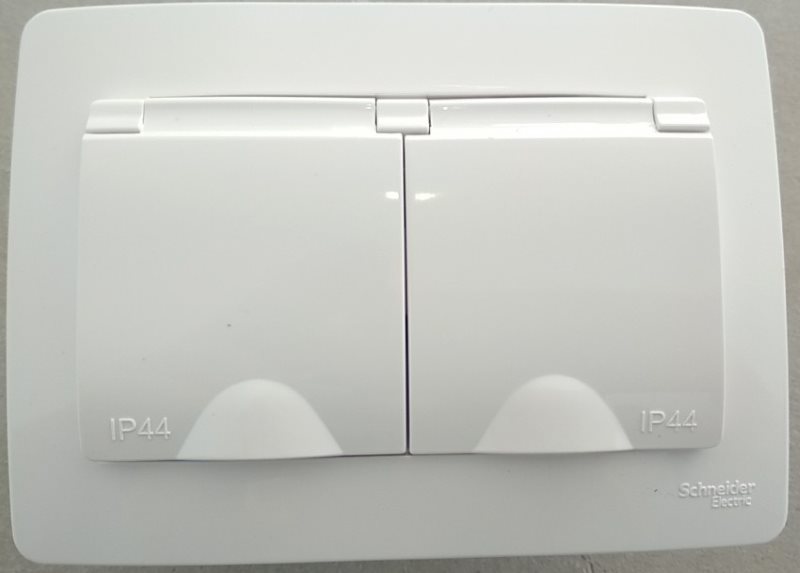

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.влагозащищенная розетка

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.розетки с уровнем защиты IP66 Legrand

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

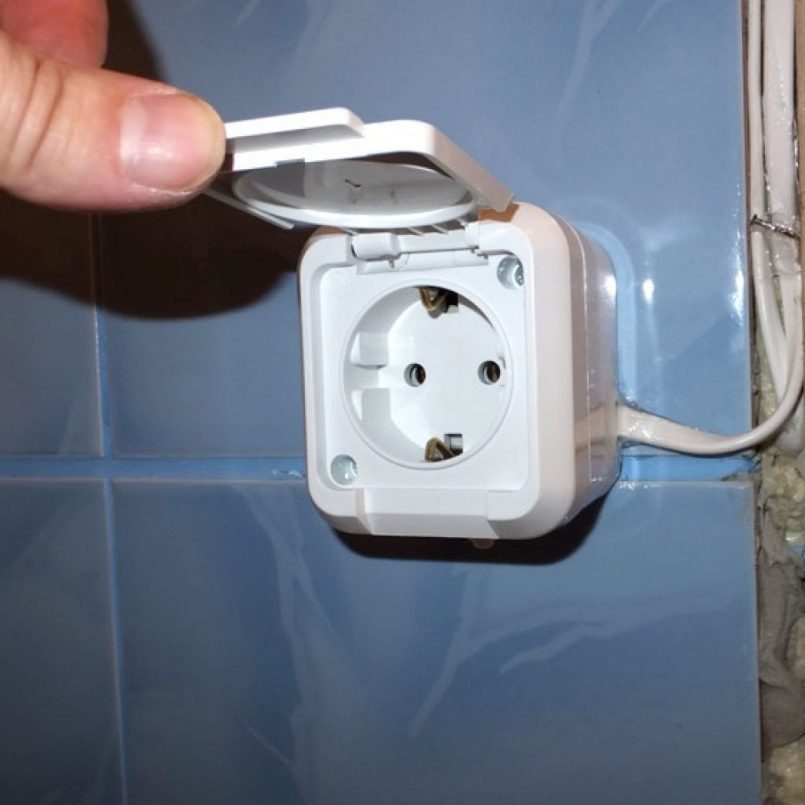

розетка в ванную влагозащищенная с закрывающей вилку крышкой

влагозащищенная розетка в ванную комнату

2Касательно электропроводки — рекомендуется ее делать скрытой.

схема электропроводки в ванной комнатеПричем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

подключение от разных кабелей стиральной машинки и варочной панелиЗаземляющий проводник не должен быть общим для разных групп.

4Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.замер тока утечки в металлическом трубопроводе от стиральной машинки

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере. действие тока на человека

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

32

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток. переносное УЗО в розетку

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.разделительный трансформатор для ванной комнаты

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.табличка и технические данные разделительного трансформатора

5В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

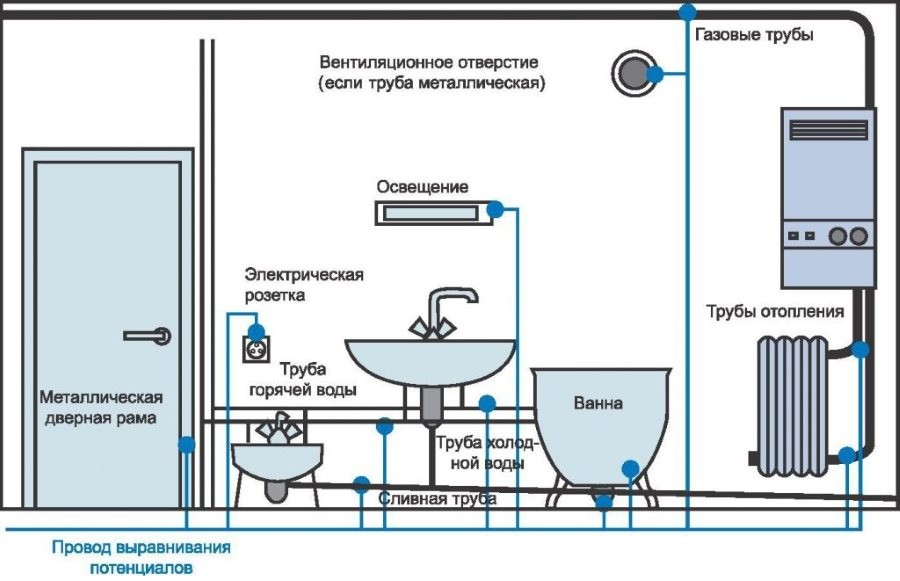

система уравнивания потенциалов для ванной заземление раковин труб батарей

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)схема системы уравнивания потенциалов для ванной и санузла

Расстояния при монтаже розеток

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

  • высота розеток от пола — 1,3м
  • безопасное расстояние розетки от умывальника, ванной или душевой кабинки — 0,6м

где нельзя ставить розетку в ванной возле умывальника

Если ванная слишком маленьких размеров и вы не сможете выдержать минимальные расстояния согласно указанных зон, то вам придется переносить розетку на другую стену, либо к сожалению вообще отказаться от нее.

Именно поэтому опытные электрики, некоторым хозяевам и говорят, что монтаж розеток в их ванной запрещен.

Статьи по теме

Где и какие розетки можно устанавливать

Содержание:

  1. Можно ли устанавливать розетку в ванной комнате
  2. Разделение помещения на отдельные зоны
  3. Где разрешено устанавливать розетки
  4. Выбор розеток для ванной комнаты
  5. Прокладка линии в ванную комнату
  6. Обеспечение безопасной эксплуатации
  7. Дополнительные меры безопасности в ванных комнатах
  8. Как установить розетку в ванной
  9. Видео

Правилами устройства электроустановок ванные комнаты определяются как потенциально опасные помещения из-за повышенной влажности. Соответственно, к ним применяются более жесткие требования в вопросах  электробезопасности. К одной из серьезных проблем, которые приходится разрешать хозяевам, относится возможность монтажа розетки в ванной. Влагозащитные розетки в местах с повышенной влажностью могут быть установлены, если это допускается существующими техническими условиями.


Можно ли устанавливать розетку в ванной комнате

В зданиях, построенных еще в советское время, устанавливать розетки в ванных комнатах почти не предусматривалась. Основной причиной была слабая проводка, малая площадь помещений, отсутствие электрических приборов, требующих подключения. Все имеющиеся средства коммутации – розетки и выключатели – устанавливались снаружи, неподалеку от двери.

Подобная схема подключения создавала определенные неудобства, поскольку все электроприборы приходилось подключать снаружи, а дверь в ванную при этом не закрывалась. Многие хозяева вынужденно пользовались удлинителями, что категорически запрещают требования и положения ПУЭ.

Современные квартиры отличаются большими площадями для мебели, санузлом, особенно там, где ванная комната совмещается с туалетом. Появилось дополнительное внутреннее пространство, где помимо мелкой бытовой техники есть возможность разместить мощное оборудование – стиральные машины, бойлер, полотенцесушители и другие виды электроустановок. Многие помещения оборудуются системами теплых полов, требующих отдельного подключения.

Перед тем как устанавливать розетки в ванной, следует определить их точное количество, в соответствии в планируемым подключением потребителей. Среди них следует сделать разделение на оборудование, которое подключено к сети постоянно и приборы, использующиеся лишь эпизодически. Устройства, постоянно включенные в сеть, могут подключаться не к розетке, а через клеммник напрямую к домашнему электрощиту.


Разделение помещения на отдельные зоны

При выборе места монтажа, необходимо следовать правилам и руководствоваться ПУЭ, при этом должны соблюдаться все расстояния, в том числе высота установки розеток. Рекомендуется расположить розетки таким образом, чтобы в случае поломки, к ним был свободный доступ для замены или ремонта. Во избежание нарушений правил установки, все помещение ванной комнаты условно разделяется на несколько зон.

Согласно нормативным документам, вся территория ванной комнаты условно разделяется на несколько зон. Они определяют степень безопасности и позволяют наиболее оптимально разработать план расстановки электроприборов и оборудования, проложить проводку к каждой точке максимально коротким путем.

Условное разделение ванной включает в себя следующие зоны:

  • Зона 0. Захватывает душевой поддон изнутри и внутреннюю сторону ванны. В этом месте невозможно разместить любое водонепроницаемое электрооборудование.
  • Зона 1. Расположена непосредственно над душевым поддоном, ванной, умывальником или раковиной, на высоте 2,5 м от уровня пола.
  • Зона 2. Находится на расстоянии до 60 см во всех направлениях по горизонтали от шкафов, душевого поддона, ванны или раковины. Высота от пола составляет до 2,25 м. Она захватывает участок над 1-й зоной на высоте 3 м от пола.
  • Зона 3. Перекрывает 2-ю зону на 2,4 м, сохраняя высоту от пола 2,25 м. Высота над 2-й зоной – до 3 м. Исходя из этих параметров определяется и высота розеток в ванной.

Где разрешено устанавливать розетки

После того как помещение ванной комнаты условно поделено на несколько зон, можно рассчитать сколько розеток должно быть и выбрать место под размещение розеток для электрооборудования. При этом, следует соблюдать нормы и правила, установленные для каждого участка.

Нулевая зона, как уже отмечалось, не предназначена для монтажа каких-либо приборов. Исключение составляют устройства, используемые непосредственно в ванне. Они работают от напряжения не выше 12 В, а размещение питающих понижающих трансформаторов выполняется за границами этого участка.

В первую зону можно выполнить установку душа и водонагревателя мгновенного нагрева. Также, допускается монтаж индивидуального электрического душа, оборудованного насосом с качественной гидроизоляцией. Здесь же проходят провода, соединяющие данные приборы.

В зоне 2 допускается расположение всех приборов, разрешенных в зоне 1. На этом же участке устанавливаются осветительные и водонагревательные приборы с классом защиты не менее 2, оборудованные основной и дополнительной изоляцией. Во всех перечисленных зонах, от 0 до 2, запрещено устанавливать распределительные коробки и средства управления.

Третья зона, считается наиболее удаленной от опасных мест. Во-первых, они обязательно подключаются через УЗО с током срабатывания до 30 мА. В случае использования групповой линии, ток срабатывания устанавливается в 10 мА. Вторым условием или вариантом является подключение розеток с помощью разделительного трансформатора, но на практике этот способ используется очень редко. Расстояние от розетки до трубопровода должно быть не менее 50 см, а от дверей душевой кабины – 60 см и более.


Выбор розеток для ванной комнаты

Выбрать подходящие влагозащищенные розетки для ванной комнаты совсем несложно. Несмотря на большое количество дизайнерских решений, эти изделия с технической точки зрения нельзя отнести к разнообразным. При их классификации используются всего два основных признака – мощность и количество потребителей, подключаемых одновременно.

Количественный показатель, как правило, не вызывает особых вопросов. При выборе розеток основное вниманием уделяется показателю мощности. Например, стиральные машины и прочее мощное оборудование подключается к розеткам, номинал которых 16 А. Приборы с меньшими параметрами из-за перегрузки могут оплавиться и вызвать короткое замыкание. Маломощные розетки, в том числе с крышкой, используются для подключения фенов, электробритв и других аналогичных приборов, для которых вполне достаточно номинала в 8 А.

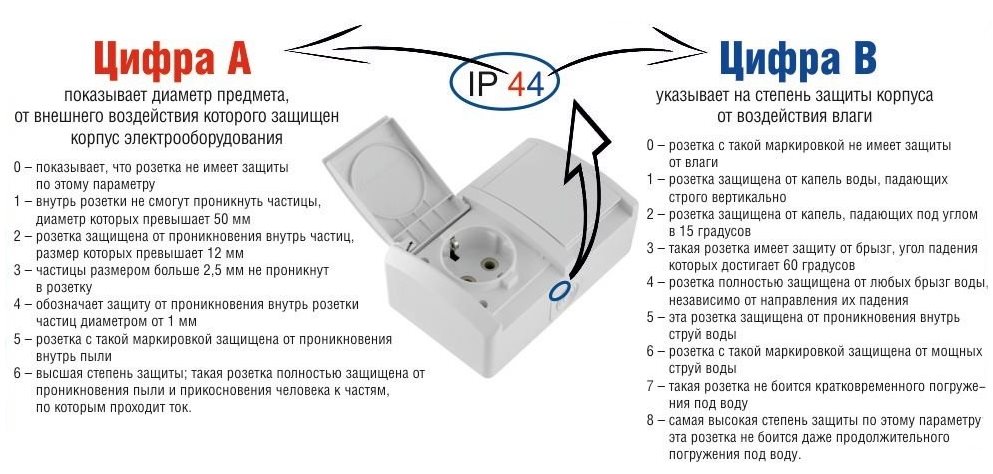

Основным отличием изделий, предназначенных для ванных комнат, является их защита от влаги и наличие подпружиненной крышки, защищающей от прямого попадания воды. Все отличительные признаки указаны в маркировке, нанесенной на корпус и включающей символы IP с двумя цифрами.

Цифровое обозначение характеризует возможность противодействия различным типам внешних проникновений. Первая цифра соответствует классу защиты от пыли, а вторая – от влаги. Степень влагозащищенности обозначается цифрами от 0 до 8. Самым низким считается нулевой класс, а самым высоким – 8-й, при котором изделие может эксплуатироваться, будучи полностью погруженным в воду на глубину свыше 1 м. В ванных комнатах рекомендуется использовать розетки с классом защиты 4 и выше, обеспечивающие защиту от капель и брызг по всем направлениям.

Допускается установка розеток и с более низкой степенью защиты. Однако, такие изделия нельзя монтировать в открытом виде. Они должны устанавливаться в специальном защитном кожухе с необходимой герметичностью. Кроме того, любая розетка, предназначенная для ванной комнаты в обязательном порядке, оборудуется заземляющим контактом.


Прокладка линии в ванную комнату

Мокрые стены и полы в помещениях с повышенной влажностью, создают среду, которая хорошо проводит электрический ток. Поэтому прокладку проводов в ванную комнату следует выполнять по определенным правилам:

  • Провода укладываются скрытым способом, под отделкой в гофрированной трубе.
  • Внутри помещения запрещена установка распределительных коробок, различных скруток и соединений. Провода укладываются цельными кусками и протягиваются от коробки, установленной снаружи.
  • Определение, сколько розеток потребно – чаще всего, не более 2-3 штук.
  • Для стиральной машины-автомата и водонагревателя должна быть предусмотрена отдельная розетка в ванной. Монтаж выключателя осуществляется за пределами помещения.
  • Каждая группа приборов или выделенная линия оборудуется автоматическим выключателем.
  • Линии проводки следует провести строго по вертикали и горизонтали, на какой высоте требуется в конкретных местах. Сами провода должны быть с медными жилами сечением не менее 2,5 мм2, заключенными в тройную изоляцию. Не допускаются к использованию провода, бывшие в употреблении, с большим количеством изгибов или с поврежденной изоляцией.

Старую проводку, установленную очень давно и ни разу не менявшуюся, рекомендуется заменить. Это позволит в процессе эксплуатации избежать таких неисправностей как перегрев, замыкания, искрение, возгорание, сопровождающихся постоянными срабатываниями автоматического выключателя. Нередко приходится решать задачу, как перенести розетку.

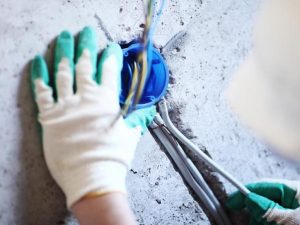

После разметки линий, провода и кабели укладываются на свои места. Прокладка может быть выполнена в пустотах между стеной и декоративным покрытием с использованием гофрированных рукавов. Во втором варианте провода укладываются непосредственно в стенах, для чего в них заранее по разметке делаются штробы. После укладки провода фиксируются с помощью скоб, а затем штробы замазываются раствором строительного гипса.

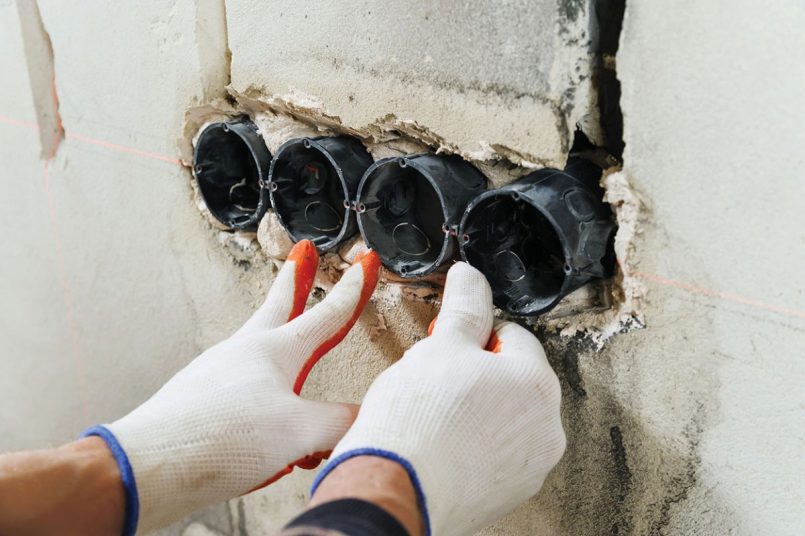

Далее в местах установки розеток монтируются подрозетники, закрепляемые алебастром. В них заводятся провода с тремя жилами, из которых две – фаза и ноль, а одна – заземление.


Обеспечение безопасной эксплуатации

Одним из элементов электробезопасности является устройство защитного заземления – УЗО. Ранее, когда использовалась двухжильная проводка, из ванной комнаты к распределительному щиту подводился отдельный кабель большого сечения и подключался к заземляющей шине. Таким образом решалась вопрос, как сделать заземление. В современных проводах изначально предусмотрено три жилы, одна из которых выполняет функцию заземления. Оно должно быть подключено к заземляющему контакту влагозащищенной розетки, а затем также уходит на распределительный щит.

Дополнительная электробезопасность обеспечивается с помощью устройства защитного отключения. Эти приборы являются обязательными для использования в линиях электропроводки, проводимых в ванные комнаты. УЗО располагается в домашнем электрическом щитке и отключает питание в случае токовых утечек.

На розетки в ванной комнате устанавливается отдельное УЗО с номиналом, превышающим номинальный ток автоматического выключателя. Если это условие не соблюдается, то цепь с защитным устройством просто не будет нормально функционировать.

Одновременно с УЗО устанавливаются автоматические выключатели, защищающие линию от перегрузок и коротких замыканий. Они защищают отдельные розетки, предназначенные для мощных приборов, или группы розеток. Номинал защитной аппаратуры выбирается в соответствии с предполагаемой нагрузкой.


Дополнительные меры безопасности в ванных комнатах

Дополнительная электробезопасность в ванной комнате обеспечивается путем создания в ванне системы уравнивания потенциалов.

В этом случае выполняется электрическое объединение проводящих частей, состоящих из:

  • Главный защитный провод (магистральный).
  • Главный заземляющий провод (магистральный) или специальный заземляющий зажим.
  • Коммуникации, состоящие из стальных труб, проложенных в здании и вне здания.
  • Металлические элементы строительных конструкций, систем молниезащиты и других подходящих сетей.

В соответствии с Правилами устройства электроустановок к системе уравнивания потенциалов подключаются все стационарное оборудование и другие проводящие части, а также нулевые защитные проводники с которыми возможен открытый контакт и касания открытых мест. В этот же перечень входят и штепсельная розетка для ванной комнаты.

Данная система должна быть обязательно установлена в помещениях с повышенной влажностью, даже при отсутствии в них какого-либо электрооборудования. Все компоненты подключаются к общему проводу, соединяемому, в свою очередь, с шиной РЕ, которая находится на вводе или в распределительном щите.


Как установить розетку в ванной

Перед тем как смонтировать розетку в ванной комнате, рекомендуется определить количество данных изделий и какие из них нужны. Любой потребитель подключается к своему источнику питания. С этой целью монтируется двойная или трехсекционная розетка, что гораздо удобнее по сравнению с одиночными. После этого можно начинать монтажные работы, выполняемые несколькими способами.

При варианте накладного способа установки используются влагостойкие розетки наружной конструкции с пластиковым корпусом, выступающим над поверхностью стены. Для подводки к ним кабелей применяются пластиковые короба. Все конструкции фиксируются к стенам саморезами.

Второй способ установки розетки относится к скрытому типу размещения. При его использовании кабельные линии располагаются в пустотах под гипсокартоном или в штробе, сделанной внутри стены. При наличии облицовки, в гипсокартонной плите просверливаются отверстия под установочные коробки. Далее, коробки нужно поставить на свои места, зафиксировать винтами, после чего в них нужно вывести провода. Они соединяются с контактами розеточной сердцевины, после чего само изделие устанавливается внутрь и надежно крепится.

Когда выполняется монтаж розетки в ванной в перегородку, стену, в кирпич или бетон, то специальной коронкой делаются круглые выемки. Остатки материалов вычищаются, и в них закрепляются коробки, а установка розеток выполняется так же, как и в предыдущем варианте.

Нередко установка розеток в ванной комнате предполагает использование специального кожуха. Такое защитное устройство дает возможность монтировать какую угодно розетку со степенью защищенности ниже чем IP4, как это должно быть согласно требования ПУЭ.

В подобных случаях защитную функцию выполняет кожух или щиток с повышенным классом защиты от влаги. Подобный вариант применяется, когда невозможно приобретения влагозащищённые розетки. Внутрь щитка можно установить блок управления теплыми полами и выключатель с розеткой со встроенной подсветкой. Вначале кожух крепится в стене, после чего внутрь следует выводить кабель и подключать его к клеммам контактной колодки. Сама розетка закрепляется в щитке монтажными скобами.


Влагозащищенные розетки для ванной комнаты и установка

Современный ремонт в ванной комнате кардинально отличается от тех ремонтов, которые проводились несколько десятков лет назад. В связи с появлением большого количества электрических бытовых приборов, розетка для ванной комнаты уже является необходимой составляющей. Раньше установка таких элементов не проводилась, поскольку все боялись короткого замыкания в результате попадания влаги. Сегодня существует специальные влагозащищённые приборы, разработана специальная схема и правила монтажа электрооборудования в ванной.

розетка для ванной комнаты

Розетки для ванной комнаты

Размещение розеток в ванной комнате сегодня необходимо для питания таких электрических приборов как:

  • автоматическая стиральная машина;
  • ванная с элементами гидромассажа;
  • фен для сушки волос, электробритва;
  • возможно прибор для сушки рук после мытья;
  • электрическая вытяжка;
  • электрическая сушка для полотенец;
  • водонагреватель и диодная подсветка.

Важно! Расположение розеток в ванной комнате нельзя проводить в хаотичном порядке, поскольку для этого предписаны специальные правила, нарушение которых приведёт к штрафам со стороны работников электросетей или короткому замыканию.

Требования к монтажу розеток в ванной

розетка в ванной

Требования к установке розеток в ванной

Существует ряд обязательных правил, которые нужно учитывать, перед тем как расположить розетки в ванной. К таким правилам относятся:

Рекомендуем к прочтению:

  • монтаж розеток допускается не ближе 60 см от источника воды, ванной, раковины или душевой кабины;
  • розетки в ванной комнате устанавливаются только посредством скрытой проводки, которая укладывается в стене или специальных коробах. Такая укладка защищает кабеля от воздействия влаги;
  • обязательно наличие системы заземления в розетках;
  • соединение розетки с основной проводкой должно быть хорошо заизолировано;
  • розетки для ванной комнаты должны иметь специальные резиновые уплотнители и крышку, которая закрывает отверстия контактов. Так же обязательным является наличие третей клеммы для подключения заземления.

Важно! Решая где установить розетку в ванной, нужно помнить про установленные правилами расстояния. Дистанция от источника воды по горизонтали должна составлять не менее 60 см, по вертикали не меньше одного метра. Схему расположения можно увидеть на фото ниже.

Зоны для установки электрических розеток

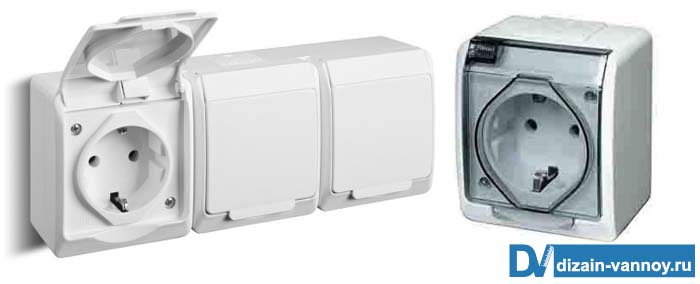

влагозащищенные розетки для ванной

Схема расположения зон в ванной

Перед тем как установить розетку в ванной и продумать общую схему проводки, необходимо помещение условно разделить на основные зоны, которые предусмотрены в требованиях СНИП. На сегодняшний день существует четыре таких зоны:

  1. Нулевая зона. Эта зона находится в непосредственном контакте с водой в районе ванной и умывальника. Даже влагостойкие розетки для ванной в этой зоне устанавливать категорически запрещено, поскольку прямое попадание воды вызовет замыкание. Если других вариантов просто нет, то перед тем как сделать розетку в ванной в нулевой зоне, нужно приобрести специальное изделие с классом защиты IP-7. Эти изделия специально предназначены для опускания в воду;
  2. Первая зона – это участки прилегающие к нулевым зонам в которых возможен контакт с водой в результате разбрызгивания. Эта зона располагается в пределах 60 см от источника воды и расположение водорозеток в ванне тут крайне не рекомендуется. Допускается только установка бойлера;
  3. Вторая зона – это участок находящийся за пределами 60 см от открытого источника воды. В этой зоне, расположение розеток в ванной комнате разрешается. Так же разрешается установка других электроприборов в виде дополнительного освещения, систем вентиляции и прибора для сушки рук;
  4. Третья зона считается безопасной для всех видов электрических приборов. Тут могут использоваться розетки для ванных комнат с пониженной степенью защиты от влаги. Так же в этих зонах монтируют другие системы управления электричеством, такие как распределительные щиты, система управления пола с подогревом, выключатели.

Важно! Перед тем как провести розетку в ванную, нужно помнить, что для розеток устанавливается отдельная магистраль и подключается к распределительному щиту через защиту аварийного отключения. Категорически запрещено совмещать кабель розеток с другими электроприборами.

Подготовка к установке розетки

установка розетки в ванной комнате

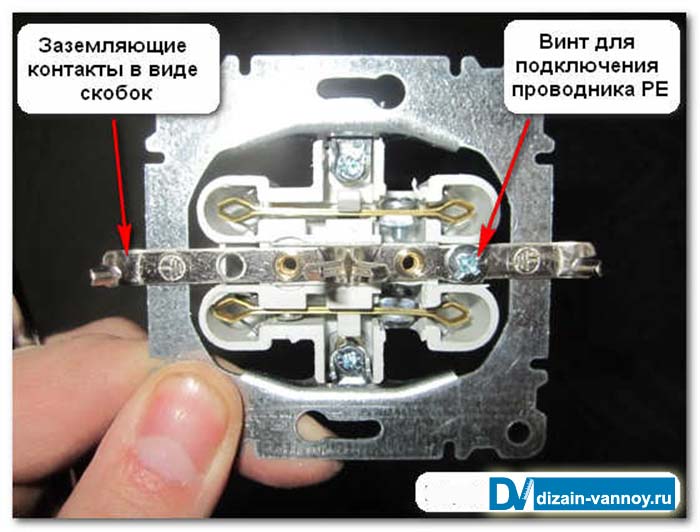

Готовим розетку к монтажу

Установка розетки в ванной комнате может проводиться двумя методами, установка новой электрической точки на старое место с заменой проводки и установка точки с прокладкой новой проводки. Установка розеток в ванной с нуля происходит по следующим правилам:

  • для розеток выделяется отдельная группа с собственным кабелем;
  • перед тем как поставить розетку в ванной, вся линия обеспечивается собственным автоматом защиты аварийного отключения;
  • высота розеток в ванной комнате должна быть не ниже 60 см, если она установлена непосредственно над умывальником, чтоб брызги при использовании воды не могли попасть на устройство;
  • обязательно наличие провода заземления и защитной крышки, которая закрывает контакты если розетка не используется;
  • если проводится установка водорозетки в ванной без ремонта, то она должна оснащаться отдельным кабелем, подключенным к распределительному щиту через автомат;
  • если используются негерметичные изделия, то высота установки розеток в ванной должна быть больше одно метра от умывальника.

Важно! Перед тем как подключить розетку в ванной, многие устанавливают заземление на металлические трубы или стальную арматуру самого здания. Этого делать не рекомендуется, поскольку само здание может не иметь системы уравнивания потенциалов и такое заземление розетки в ванной будет бесполезным или приведёт к замыканию.

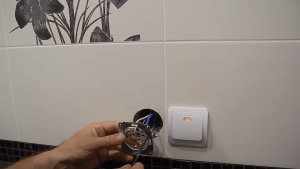

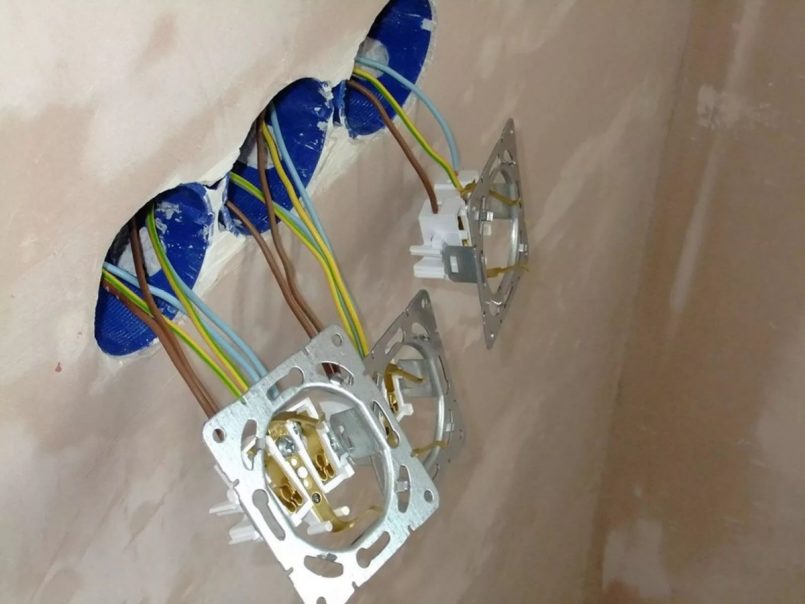

Процесс установки розетки

расположение розеток в ванной

Установка розетки в ванной

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

Рекомендуем к прочтению:

  • отвертка крестового типа;
  • индикатор для проверки наличия напряжения;
  • круглогубцы для работы с оголёнными концами проводов;
  • инструмент для удаления изоляции с кабеля;
  • лазерный или водяной уровень;
  • дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

Совет! Сразу определите сколько розеток нужно в ванной для того чтоб каждый потребитель имел собственный источник питания. Если вам необходимо несколько электрических точек, то используется двойная розетка для ванной. Лучше установить одну двойную или тройную розетку, чем разводить по помещению несколько одинарных.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

  • первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
  • следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
  • далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
  • после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Для того чтоб изделие служило долго, важно чтобы высота розетки в ванной и её местоположение относительно других предметов позволяло беспрепятственно выключать потребители. Перед тем как вытащить вилку потребителя, второй рукой придерживайте корпус розетки.

советы + схемы — INMYROOM

Давайте попробуем перечислить основные электроприборы, которыми вы обычно пользуетесь в ванной? Стиральная машина, водонагреватель, полотенцесушитель, фен, электробритва, электрическая зубная щетка — это лишь среднестатистический набор.

Мир не стоит на месте, и появляется все больше удобной техники, которая прочно входит в нашу жизнь. Об этом важно подумать заранее и предусмотреть дополнительные розетки в санузле. Дизайнер Марина Подъячева рассказывает, как разместить их грамотно.

При размещении электроприборов, в том числе и розеток, в ванной в первую очередь нужно учитывать повышенную влажность и возможный контакт с водой.

Определяемся с количеством розеток

Какие приборы будут использоваться постоянно, а каким нужна только подзарядка? Например, для подключения стиральной машины, электрического полотенцесушителя — нужны две или три специальные розетки с крышкой и степенью защиты не ниже IP44, подключенные к устройству защитного отключения (УЗО) в щите.

Для подключения такого мощного электроприбора, как водонагреватель, обычной розетки может не хватить. Его подключают напрямую, используя специальный механизм — кабельный вывод.

Выбор для данного интерьера:

Розетки для дополнительных приборов можно разместить внутри ящиков тумбы под раковиной или зеркального шкафчика. Так вас не будут смущать свисающие провода.

Вычисляем безопасное расположение

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки и выключатели должны быть специальные — со степенью защиты не ниже IP44.

выбор расположения, высоты и количества электророзеток, фото

Понравилась статья? Следите за новыми идеями из мира строительства, дизайна, полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Современные квартиры, частные дома порой сверху донизу напичканы приборами, подавляющее большинство которых подключается к электросети. Ванная не является исключением из правил – без электричества тут не обойтись. Специфика лишь в том, что данной комнате всегда сохраняется повышенная влажность. «Правильные» розетки в ванной имеют защиту от воды и монтируются по определенным стандартам.

Влагозащищенная розетка под полкой в ванной комнате

Как правило, в ванной комнате есть не так уж много мест, в которых можно безопасно устанавливать розетки

Розетки для ванной комнаты: необходимость или прихоть

В совмещенном или раздельном санузле человеку часто приходится использовать всевозможные электрические приборы, такие как:

  • стиральная машина;
  • фен;
  • щипцы для завивки волос;
  • электробритва;
  • подсветка зеркал;
  • детали душевых кабинок;
  • гидромассажная система.
Розетка с крышкой на стене в ванной комнате

Учитывая количество приборов, работающих от электросети, в ванной устанавливают блок розеток либо несколько отдельных точек

На вопрос, сколько розеток нужно в ванной комнате, специалисты говорят, что это напрямую зависит от количества электроприборов, общей площади помещения. В просторной, четко зонированной комнате, важно учесть, что стиральная машинка, расположится в одном углу, а туалетный столик с зеркалом, вблизи которого будет производиться сушка волос феном, бритье электростанком – в другом. Если поставить всего одну точку, к ней придется «тянуть» множество проводов, что крайне неудобно. Когда мест подключения к электросети требуется много, лучше ставить двойные или тройные комплекты.

Электрический полотенцесушитель на стене ванной комнаты

Рекомендуется выделять отдельные розетки для подключения полотенцесушителей, накопительных бойлеров, проточных водонагревателей и других приборов, обычно работающих в постоянном режиме

Розетка в ванной: для чего она необходима

При выборе, сколько именно розеток, выключателей нужно в ванной, учитывается количество жильцов квартиры, их потребности. Чтобы качественно и быстро побриться, люди пользуются электрической бритвой, которая включается в электросеть. Многие дорогие модели душевых кабин также требуют подключения, не говоря уже о стиральной машине, имеющейся практически в каждом доме. Разнообразным приборам для сушки, укладки завивки, выпрямления волос, также требуется электричество для работы.

Внутренняя розетка для стиральной машинки на стене совмещенного санузла

Если в ванной комнате планируется размещение стиральной машины, для её подключения понадобится отдельная розетка

Лучше сколько угодно большое количество розеток, имеющих правильное размещение, чем один удлинитель с кучей проводов, протянутых в самых неудачных местах.

Где установить розетку в ванной: о зонах, их размерах

В ванной комнате допустим лишь монтаж розеток, оснащенных специальными крышками, но при включенной в разъем вилке защита снижается, потому даже такое устройство допустимо устанавливать не везде.

Для удобства помещение делят на зоны – 0, 1, 2, 3.

Схема зон электробезопасности в совмещенной ванной комнате

Зоны электробезопасности в ванной комнате

  • Зона №0 – внутренняя часть душевой, раковины, ванны. Здесь запрещается монтировать любые электроприборы, имеющие напряжение 220В. Разрешены лишь влагозащищенные с рабочим напряжением до 12В. Чаша акриловой ванны с пенкой

    Чаша ванны или душевой поддон – наиболее опасные зоны для применения бытовых электроприборов

  • Зона №1 – место возле раковины, под ней, над ванной и др. Электрическое оборудование с уровнем защиты IPX5, типа нагревателей воды, допускается, но розетки также запрещены. Белая настенная раковина со штангой для полотенца

    Рядом с раковиной запрещена установка розеток любого типа

  • Зона №2 – пространство, расположенное в 60 и более см. от предыдущей зоны. Выключатели, розетки, распределительные коробки здесь недопустимы, но разрешен монтаж светильников, включаемых от шнура, вытяжек, водонагревателей. Чтобы провести ток ко всем этим электроприборам, цельный длинный кабель тянут от щита в прихожей, на лестничной площадке и др. Настенные светильники по бокам зеркала в ванной

    Светильники рядом с зеркалом должны быть подвешены не ближе 60 см от поверхности раковины

  • Зона №3 – место, начинающееся там, где заканчивается вторая зона, то есть 240 см. от нее. В тесных помещениях третья зона отсутствует, потому от установки розетки придется отказаться, в пользу наружной, размещаемой в 60-70 см. от дверной коробки. По «советским» стандартам длина провода от стиральной машины делалась не менее 2,8 м., потому сложностей с подключением в коридоре не было. Блок розеток с выключателем на стене рядом с ванной

    Стоит заметить, что такие розетки должны быть оборудованы заземлением

Важно учитывать, что правила зон справедливы лишь до высоты 2,2 м. от поверхности пола.

Влагозащита: какой тип розетки можно использовать

Внешний вид, место расположения точек подключения регулируется соответствующими требованиями ГОСТа, а также ПУЭ (правилами устройства электроустановок). Все изделия маркируются буквенным кодом международного стандарта качества – IP и цифрами двумя цифрами от 0 до 8. Первое число чаще всего отсутствует – пыленепроницаемость не играет такой существенной роли, как способность к противодействию влажности.

Маркировка розеток по защите от воздействия влаги и пыли

С помощью этой таблицы можно подобрать нужные параметры розетки

Если на устройстве цифра восемь – оно предназначается для прибора, который можно погружать на метр и более под воду. Ноль – наименее защищенный вариант. В санузлах разрешается использовать розетки категории IP4, отлично противостоящей попаданию брызг, капель воды с любой стороны. Обычно конструкция снабжается подпружиненной (герметично самозакрывающейся) крышечкой.

Двойная розетка IP44 для влажных помещений

Специалисты рекомендуют розетки с маркировкой по обоим параметрам не ниже 4, но лучше 5 или 6

Исправные розетки с защитными крышками на стене ванной комнаты

В процессе выбора и покупки, а также после установки розетки не лишним будет убедится в её исправности – на корпусе не должно быть трещин, крышка должна плотно прилегать, а открываться с небольшим усилием

Установка точек подключения в санузле производится после финишной отделки стен. Монтируют встраиваемую, накладную конструкцию либо применяют защитные кожухи. Электрокабели необходимо протянуть заранее.

Заземление

Грамотно подключенная розетка для ванны требует надежного заземления, чтобы вероятность удара электрическим током была маловероятна. Важнейшее требование – использование УЗО-автомата, обеспечивающего «защитное отключение» электричества, если возникли угрозы для жизни человека, такие как:

  • касание токоведущих деталей;
  • утечки на сам корпус;
  • короткое замыкание.

Главный параметр выбора автомата – показатели тока утечки, указываемые на корпусе. Рекомендуемое значение срабатывания УЗО – 10-30 мА.

Однофазное УЗО с током утечки 10 мА

Ток утечки всегда указывается на корпусе устройства

Принципиальная схема включения УЗО для ванной комнаты

Схема подключения УЗО в однофазной сети с заземлением

Аппарат подключают к сети вне помещения санузла, обычно располагая в главном электрощите квартиры. Чтобы система нормально работала, используют специальный кабель с заземляющим проводником. При помощи него до безопасного уровня выравниваются потенциалы. Заземление на любую стройарматуру, железные трубопроводы запрещено.

Схема подключения заземления в ванной комнате

Заземлению в обязательном порядке подлежит всё электрооборудование. Однако, если вы решили заземлять свою ванную, целесообразно рассмотреть вариант подключения и других опасных поверхностей и приборов

Заключение

Количество, точная схема установки зависит от того, что и в каком количестве планируется подключить к электросети. Во многих случаях, внутри санузла розетки недопустимы и приходится делать их с обратной стороны стены.

Монтаж розетки на стене с кафельной плиткой

Установка розеток требует определенных электротехнических знаний и навыков

Самостоятельная установка элементов требует специальных знаний, навыков, ознакомления с соответствующей документацией, потому лучше доверить такую работу профессиональному электрику.

Видео: наглядно про нормативные требования к установке розеток в ванной комнате

особенности выбора подрозетников, проводов и розеток (120 фото)

Ванная комната отличается некоторыми особенностями в плане электромонтажа. Прежде всего это обусловлено повышенной влажностью в данном помещении, что накладывает определенные ограничения на использование электрических приборов. Но, все же розетки в ванной комнате необходимы. К тому же, сегодня существуют специальные влагозащищенные розетки для ванной, которые минимизируют риски поражения электрическим током и замыкания.

Розетки в ванной используются для подключения стиральной машины, электробритвы, фена, системы гидромассажа, бойлера и прочих приборов.

Краткое содержимое статьи:

Какие розетки лучше для ванной комнаты?

Самое правильное решение – установка влагозащищенных розеток. Такие изделия имеют специальную маркировку, состоящую из букв IP и 2-х цифр, свидетельствующих о степени защищенности. Первая цифра обозначает защищенность от попадания пыли и не является критическим критерием для ванной.

Вторая цифра обозначает уровень защиты от влаги и может быть в диапазоне 0-8. Изделия 8 класса имеют максимальную защиту, предназначены для работы под водой не глубже 1 м. Для ванной комнаты оптимальным решением является розетка, защищенная по стандарту IP4, устойчивая к проникновению капель и брызг.

В ванной лучше устанавливать изделия с подпружиненной крышкой, полностью закрывающей внутренности розетки, когда к ней не подключен потребитель.

Нормативы безопасности позволяют устанавливать и менее защищенные изделия. Но, при этом необходимо осуществлять монтаж внутри специального защитного кожуха.

расположение и требования ПУЭ к установке

Для электрических приборов ванная комната – это место с повышенной опасностью поражения электрическим током. Поэтому к вопросам установки розеток в ней нужно подходить особо ответственно. Чтобы исключить поражение электрическим током либо используют защищенные изделия, либо питание пониженным напряжением, например, до 12В. О том, как и где установить розетки в ванной комнате по ГОСТам, мы поговорим в этой статье.

Какое оборудование и как подключать

Розетки в ванной комнате обычно используют:

Мощные потребители, такие как проточные водонагреватели мощностью свыше 3,5 кВт, следует подключать к сети напрямую от отдельного автомата и через устройство защитного отключения (УЗО). Или через дифавтомат с током срабатывания не больше 30 мА. Это нормированная величина и откуда она взята мы расскажем ниже.

Современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

На рисунке ниже вы видите пример схемы подключения электронагревателя:

Схема подключения бойлера

Подключение полотенцесушителя в розетку не всегда уместно и эстетично, поэтому имеет смысл подключить его также к автоматическому выключателю напрямую, хоть и его мощность обычно не столь велика как у проточных нагревателей.

Сколько должно быть розеток? Если стиральная машинка находится в другом помещении, обычно более 1-2 штук не устанавливают, а если машинка в этом же помещении и кроме неё есть бойлер – 3-4 штуки.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны в ванной

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Зона Класс защищенности Что может использоваться
0 IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1 IРХ5 только водонагреватели
2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2
3 IРХ1 (IРХ5 для общественных мест) Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Расположение розеток в ванной

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Legrand Plexo

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

Подключение розетки через УЗО и автомат

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены. Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть.

Розетка в плитке

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.

Высверливание отверстий в плитке



На видео ниже наглядно показывается, как установить розетку в ванной:

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Система уравнивания потенциалов

Заключение

Подведем итоги и кратко ответим на вопрос «где расположить и какие выбрать розетки для ванной комнаты». Устанавливайте их на расстоянии не ближе чем 60 сантиметров к раковине, душевой кабине и прочему. В этом случае можно использовать изделия с классом защиты IPx1, а если вам нужно установить ближе – выбирайте такое место, чтобы не было вероятности забрызгать токоведущие части под напряжением. При этом розетка должна быть с защитной крышкой и иметь класс влагозащиты не ниже чем IPx4.

Кроме этого вы можете устанавливать розетки в шкафу, как это показано на фотографии ниже:

Розетка в шкафчике

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, где и как установить розетки в ванной комнате согласно требованиям ПУЭ. Надеемся, предоставленные рекомендации были для вас полезными!

Материалы по теме:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
