Электрические розетки. Стандарты и виды. Особенности

Современная жизнь немыслима без электричества. Обилие электроприборов, которые требуют подключения к сети, делают крайне желательным наличие розеток, удовлетворяющих всем запросам новейших устройств и гаджетов. Электрические розетки – это место, где скрытая от внешних глаз разветвленная система проводов и кабелей являет себя в осязаемом мире домашнего интерьера и позволяет человеку использовать свои удивительные токопроводящие качества на благо повседневной жизни. Без этого приспособления не обойтись ни в одной квартире, где есть хоть один мощный бытовой прибор, такой как холодильник или стиральная машина.

Для подключения электрического оборудования к силовым сетям применяются различные виды штепсельного соединения. Оно состоит из двух частей (розетка и вилка).

Электрические розетки

Штепсельная вилка соединяется с источником потребления электроэнергии кабелем или образует с ним общий корпус. Окончание вилки имеет форму штырей, соответствующих расположению гнезд на розетке.

На заре широкого распространения электричества не был создан единый стандарт для применяемого оборудования. Поэтому форма и технические характеристики разъемов в разных странах оказались различными.

A— Американский стандарт без заземления. Также такой вид используется в Японии.
B — Американский стандарт но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе и в России и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.

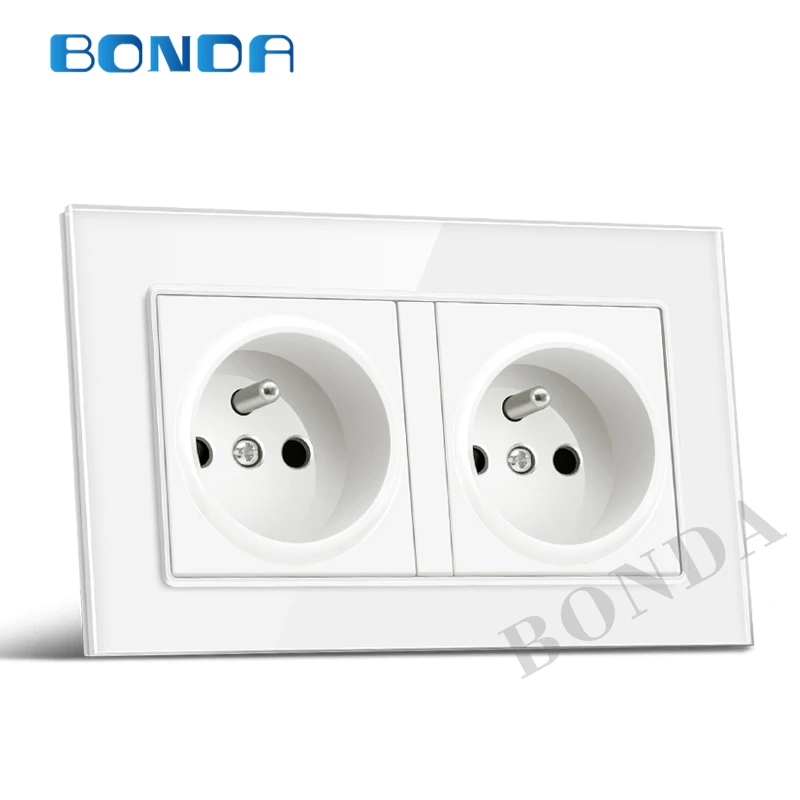

E — Французский стандарт.

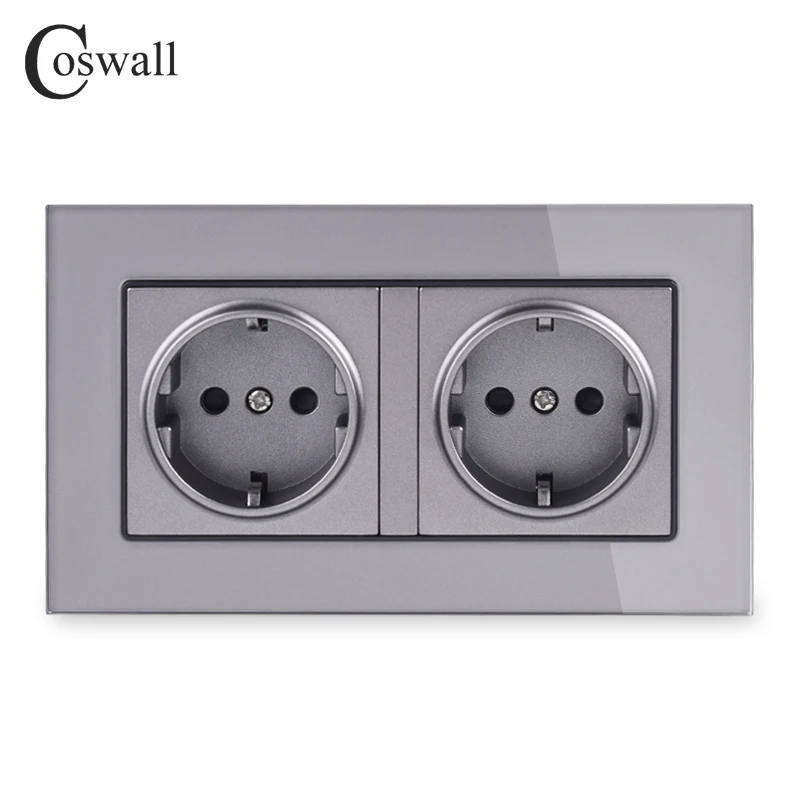

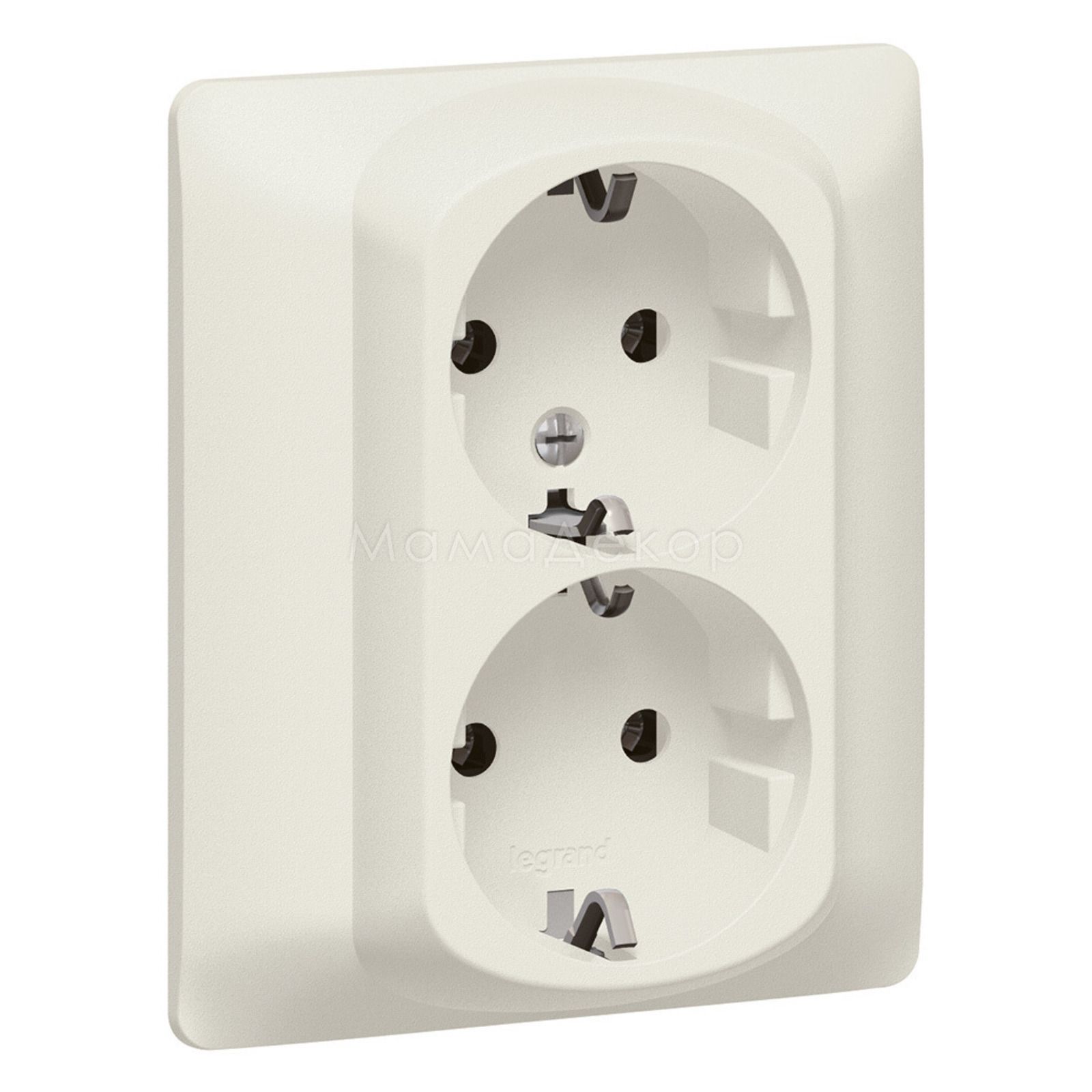

F — Европейский стандарт с заземлением. Современное исполнение розеток.

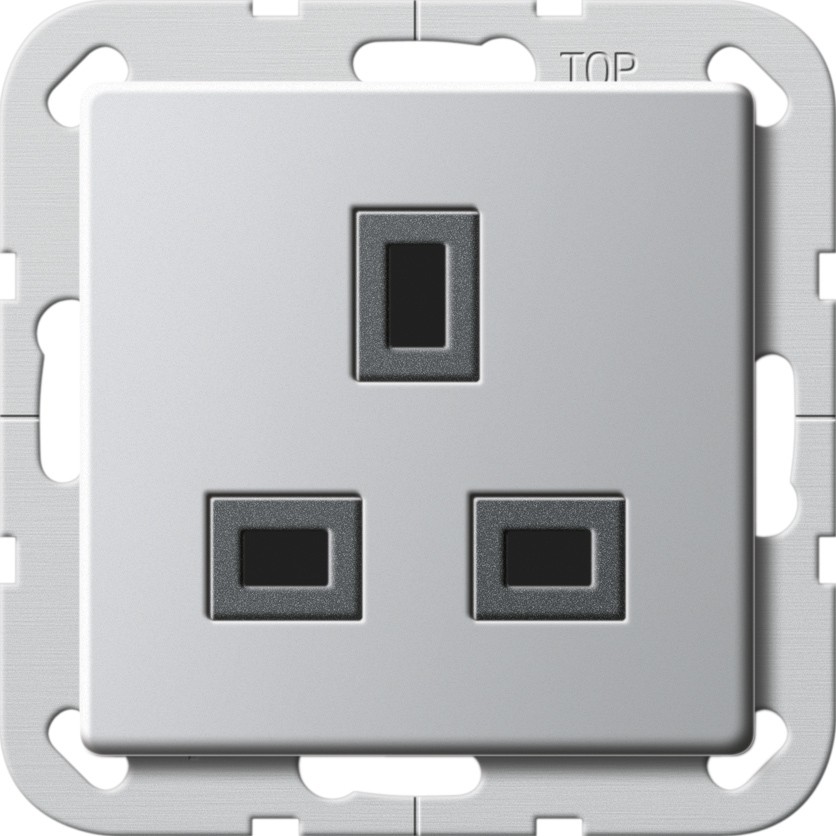

G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.

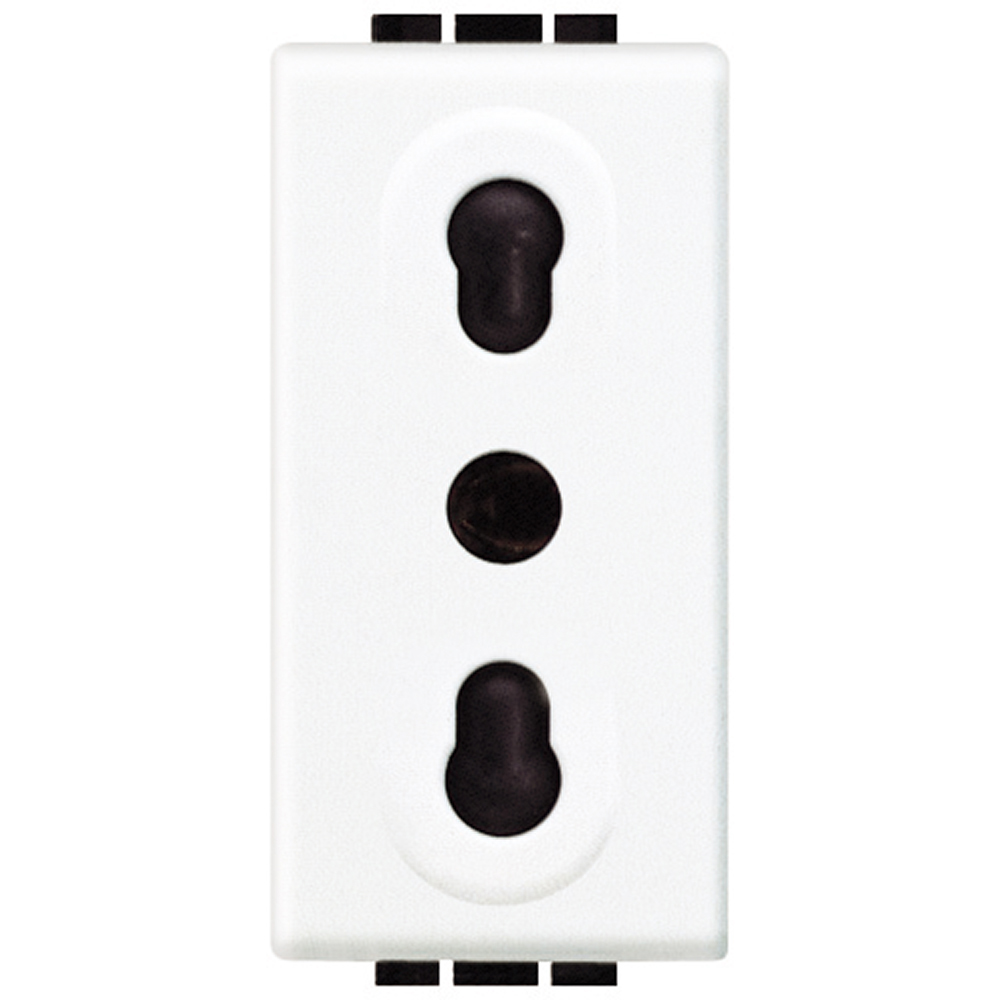

L — Итальянский стандарт с заземлением.
M — Южно Африканский стандарт с заземлением.

При стационарной установке розетки имеют корпус для накладной или утопленной установки. Существуют и переносные варианты.

Часто изделие, приобретенное за границей, не может быть подключено  к вашей сети без использования необходимого переходного устройства. Бытовые приборы, производимые для продажи на экспорт, обычно адаптируют к местным условиям.

Элементы штепсельного соединения должны соответствовать характеристикам электрической сети. В России и Европе применяется напряжение 220 и 380 Вольт, в США и Японии – 100-127 Вольт. В большинстве стран используется частота переменного тока 50 или 60 Гц.

Важной характеристикой вилок и розеток является максимальная расчетная сила тока, напрямую связанная с мощностью подключаемого оборудования. Бытовые электрические розетки предназначаются для тока не более 16А. Для подключения мощной техники монтируют соответствующие промышленные разъемы. В них обязательно присутствует заземляющий электрод. В бытовых сетях допускается обходиться без него.

• Стандартная электрическая розетка, это самый распространенный тип розетки, который встречается повсюду, в каждой комнате, от гостиной до спальни и чулана, куда подключается самые популярные приборы, такие как телевизор, фен и т.п. Создана , этого достаточно для распространенных некрупных устройств и светильников. Более мощные электроприборы
  требуют специальных типов розеток для своего подключения к сети.  Эти розетки созданы для работы с током силой 5 Ампер и напряжения 220 Вольт, имеют на своей передней панели 2 разъема. Они могут быть с заземлением и без.

Существуют различные варианты схем разводки электросети в жилых помещениях, отличающиеся как типом разветвления, так и силой тока. Розетка должна отвечать конкретным нуждам в каждом индивидуальном случае. Именно поэтому на рынке встречаются множество видов розеток с самой разной заявленной силой тока, которую они могут выдержать.

• Заземленные розетки используются в схемах с автоматическими выключателями, которые должны проверяться на регулярной основе. В каждом доме существуют помещения с повышенной опасностью коротких замыканий. Это кухни и ванные, которые по всем правилам должны быть оснащены розетками с заземлением. Такие розетки легко отличить по массивному корпусу и полукруглому отверстию с железной окантовкой внизу между 2 основными разъемами.

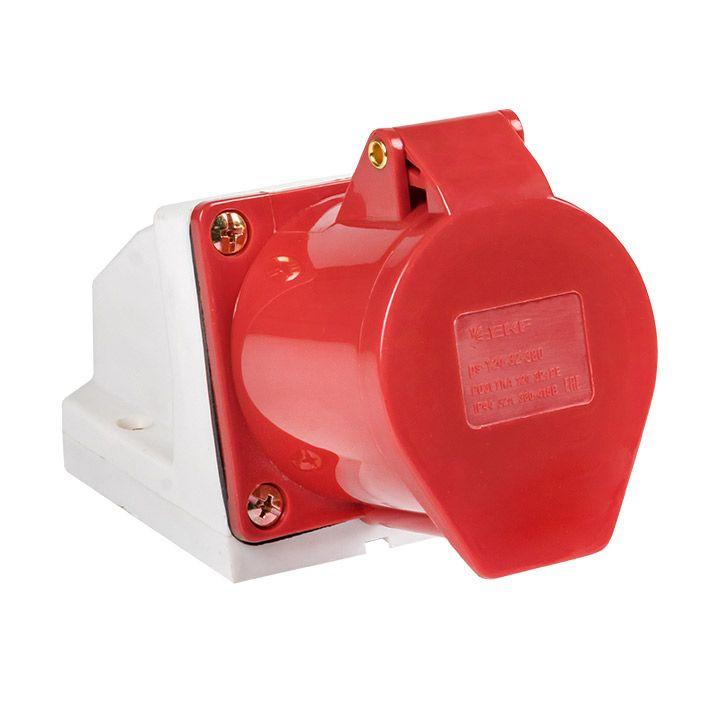

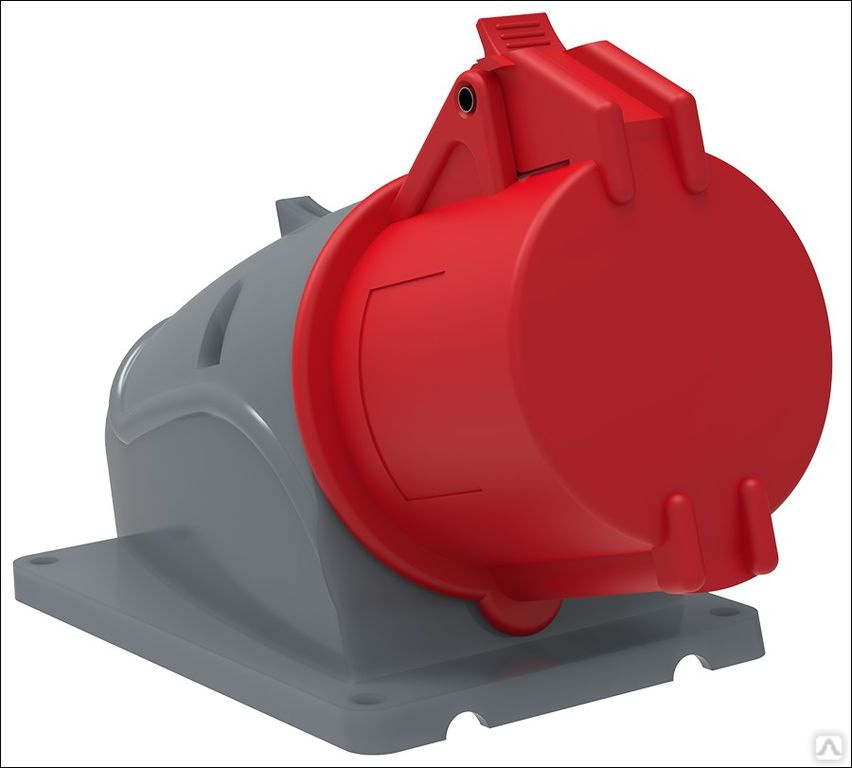

• Существуют специальные розетки, сконструированные для подключения сушильных машин. Такие электрические компоненты способны выдержать значительную мощность с напряжением от 120 до 240 Вольт. Розетки для сушильных машин часто имеют до 4-х разъемов.

• Розетки для электрических плит также обладают повышенным запасом прочности и способностью работать в режиме экстремальной мощности и большого напряжения. Такие розетки обязательно должны работать совместно с электрическим предохранителем и заземлением.

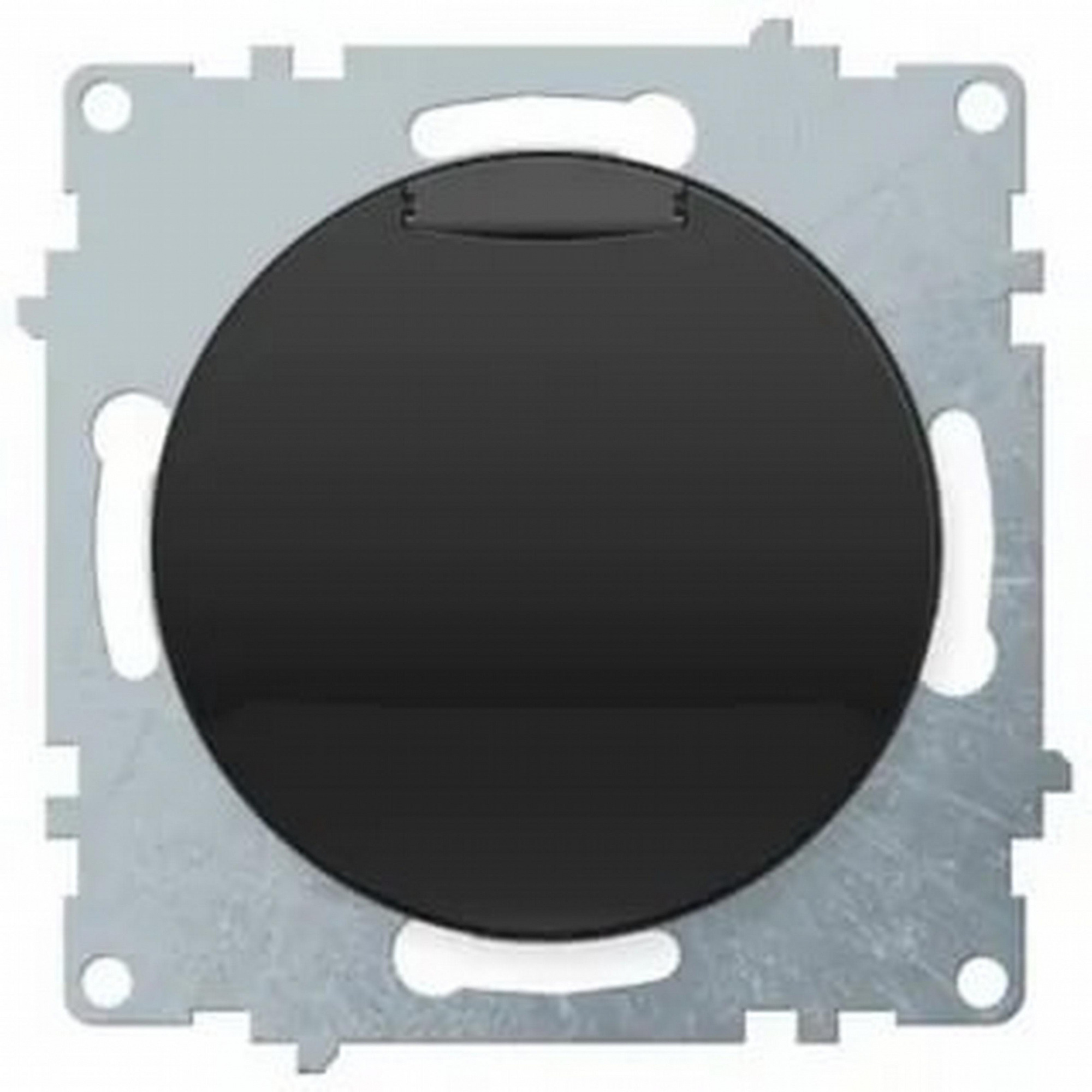

• Водонепроницаемые розетки с успехом находят свое применение на приусадебных участках, в открытых летних кафе и в бассейнах. Они выполнены из металла, устойчивого к коррозии и солнечным лучам, их внутренние токопроводящие детали надежно спрятаны от проникновения жидкости.

• Розетки с защитой от посторонних предметов сделаны специально, чтобы дети и некоторые взрослые не могли просунуть в отверстия предметы, не предназначенные для этого. Принцип действия состоит в том, что в разъемы встроены специальные затворы, которые отодвигаются только при воздействии на них штекером определенной формы. Как только вилка вытащена, отверстия снова закрываются.

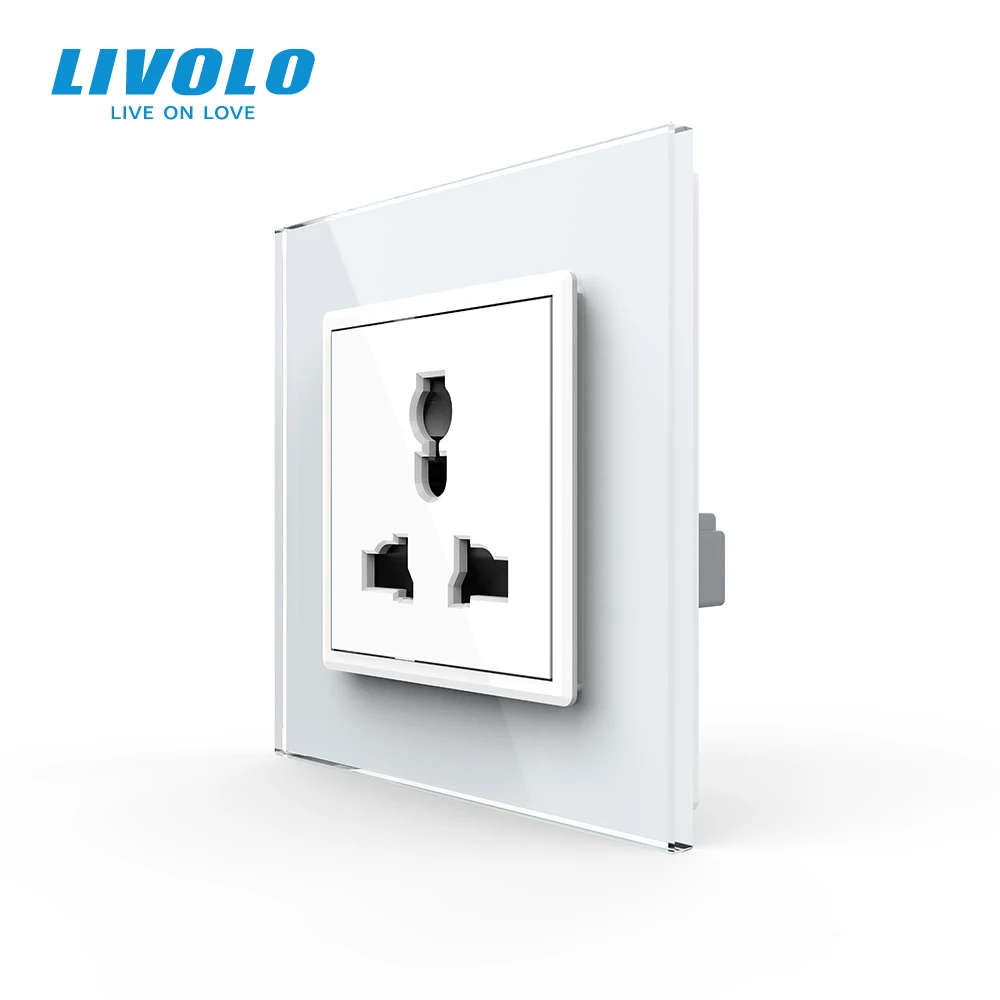

• Комбинированные розетки используются в случаях, когда необходимо экономно использовать пространство. Они совмещают сразу 2 функции в одном устройстве. Например, это может быть заземленная розетка с выключателем и 15-амперный дуплекс со световой индикацией.

• Для подключения сразу нескольких потребителей электрического тока выпускаются розетки со встроенным подавителем волнообразных скачков напряжения. Они отлично защитят устройства от неполадок в контактной сети.

• Особняком стоят розетки для компьютерных сетей, радио и телефона. Они рассчитаны на низкие силы тока и небольшое напряжение до 30 Вольт.

• Электрические розетки с механическим таймером способны выключить прибор в нужное время без участия человека.

• Розетки с удобным выталкивателем вилки позволяют обходиться без прикладывания лишних усилий, которые часто приводят к ослаблению крепления в стене встроенных розеток других типов.

• Электрические розетки с подсветкой легко найти в темное время суток.

• Электрические розетки с встроенным устройством защитного отключения размыкают цепь при обнаружении тока утечки.

Далеко не все электрические розетки созданы для соединения со всеми видами материалов электрических проводников. Некоторые разъемы не предназначены для работы с медными штекерами, другие не выдерживают алюминиевых. На оборотной стороне каждой розетки делается специальная маркировка, указывающая на тип проводника, в большинстве случаев оба материала будут подходящими.

В мире существует множество типов обрамления выходов электрической сети. Потому что для всего многообразия потребителей тока требуется разный набор специфических свойств и функциональных особенностей. Изобилие современных розеток позволяет осуществить оптимальный выбор для каждого случая и сделать работу приборов максимально удобной и безопасной.

Общие требования, применяемые ко всем типам штепсельных соединений:

• Надежная изоляция корпуса и токоведущих частей друг от друга.
• Обеспечение плотного контакта, соответствующего допустимой величине проходящего тока.
• Защита от неправильного подключения, электробезопасность при неполном контакте и в момент подключения и отключения.
• Пожаробезопасность.

Похожие темы:

Типы и стандарты для силовых вилок и розеток. Тип вилок и розеток 220 V в Украине.

В умных розетках и различных гаджетах для умного дома, в домашних ip-камерах и других устройствах, которые, в основном, выпускаются в Поднебесной и предназначены для продажи по всему миру необходимо обращать внимание на тип вилки в устройстве или в блоке питания. Также, есть устройства, которые предназначены только для внутреннего (китайского) рынка и для наших розеток просто необходимо использовать переходники.

Сразу отметим, что в Украине распространены стандарты розеток и вилок типа C (EU Type C) и F (EU Type F). При несовместимости типа вилки и розетки необходимо использовать специальные переходники или адаптеры.

Наиболее распространенные типы вилок и розеток:

• Тип A (US Type A) — американская розетка без заземления. Два вертикальных плоских штырька.
• Тип B (US Type В) — американская розетка с заземлением. От типа A отличается наличием центрального D-образного заземляющего штыря.
• Тип C (EU Type C) — европейская розетка без заземления. Два круглых штырька.
• Тип D (UK Type D) — старая английская розетка. Два тонких (L, N) и один толстый (E) круглые штырьки. Этот старый английский стандарт поддерживается в основном в Индии.
• Тип E (EU Type E) — французская розетка. Два круглых контакта и заземленный контакт, выступающий из верхней части розетки. Вилка для Е типа — круглых штырька и разъем под заземление.
• Тип F (EU Type F), европейская розетка с заземлением — два круглых штырька, как и у типа C, контактные пластины для заземления. Часто этот тип называется Schuko, от немецкого schutzkontakt, что означает «защищенный, или заземленный» контакт. Розетки и вилки этого типа симметричны, положение контактов при подключении не имеет значения.
• Тип G (UK Type G) — английская розетка. Три больших плоских контакта, расположенных треугольником. Внутри вилки находится предохранитель, т.к. британские стандарты допускают большую силу тока в бытовой электрической цепи.
• Тип H (Type H) — израильская розетка. Три контакта, расположенных в форме буквы Y (до 1989 года контакты были плоскими, затем их заменили на круглые). Этот тип используется только в Израиле и несовместим со всеми остальными розетками и вилками.
• Тип I (AU Type I) — австралийская розетка. Два плоских контакта + третий — заземляющий контакт. Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
• Тип J (EU Type J) — швейцарская розетка. Три круглых контакта как и у типа C, а третий, заземляющий контакт,  смещен немного в сторону.
• Тип K (EU Type K) — датская розетка. Стандарт похож на французский тип E, только выступающий заземляющий контакт находится на вилке, а не в розетке (в розетке разъем под заземляющий контакт).
• Тип L (EU Type L) — итальянская розетка. Три круглых контакта в ряд.

Для устройств, которые ориентированы для продаж на европейский рынок вилка питания может быть универсальная — одинаково хорошо подходить для розеток типа E и F.

При выборе девайсов, которые продаются по всему миру, не забывайте и о напряжении питания для устройства — в большинстве стран Северной, Центральной и Южной Америки, а также в Японии в электросетях общего назначения используется напряжение 110 — 127 B при частоте 60 Гц. В остальных странах за редкими исключениями используется напряжение 220 — 240 В при частоте 50 Гц. Но напряжение питания это уже совсем другая история и другой пост в нашем блоге!

Национальные стандарты электрических розеток

Большинство технически развитых стран разработали собственные национальные стандарты. Это позволило сделать электроприборы более надежными, недорогими и массовыми, повысило уровень безопасности. Однако стандартизация электроустановочных изделий велась разными странами независимо друг от друга.

В значительной степени стандарты розеток связаны со стандартами напряжения и частоты. В данный момент наиболее распространенными из них являются американский стандарт (110-127 Вольт, 60 Герц, вилки A и B) и европейский (220-240 Вольт, 50 Герц, вилки C-M).

Каждая розетка имеет 2-3 стальных или медных контакта, которые подключены к проводам и могут быть также покрыты цинком, оловом или никелем. При этом фазный провод поставляет переменный ток от источника, нулевой или нейтральный провод подсоединен к средней точке в схеме трехфазного питания, а заземляющий контакт соединяется с нетоковедущими частями прибора. Но в некоторых национальных стандартах такой контакт не предусмотрен.

Так, традиционные советские розетки не имели подобного контакта и были рассчитаны на максимальный ток 6А. Такие розетки согласно ГОСТ 7396.1-89 выпускались с круглым основанием и отверстиями под штыри диаметром 4 мм.

Так называемая «евророзетка» – это ошибочное, распространенное на территории бывшего СССР название розетки стандарта Schuko (сокращение от немецкого термина Schutzkontakt, то есть «защитный контакт»). Официально они относятся к стандарту CEE 7/4. Такая розетка снабжена контактами защитного заземления в виде скоб, а используется, как правило, для токов силой до 16 А.

Она была запатентована еще в 20-е годы прошлого века в Баварии, а сейчас используется более чем в 40 странах, прежде всего, в континентальной части Европы. При этом розетки Schuko имеют слишком большие габариты, не снабжены предохранителем, требуют значительное усилие для подключения и отключения вилки.

Особенность используемой в Великобритании кольцевой электропроводки приводит к тому, что здесь при повреждении питающего шнура могут не сработать предохранители в щитке. А потому в данной стране (а также во многих бывших британских колониях и в Саудовской Аравии) используются розетки стандарта типа G.

Они рассчитаны под поляризованный трехконтактный разъем с подключением заземления, который к тому же обязательно оснащается предохранителем, защищающим фазный провод. На розетках британского национального стандарта имеются защитные шторки, открывающиеся при подключении заземляющего штыря, и встроенные выключатели.

Собственный стандарт розеток в свое время разработали также и в США (тип A). Они предназначены для двухконтактных штепсельных разъемов без заземления, которые состоят из двух плоских параллельных штырей шириной 6,35 мм и толщиной 1,524 мм. Позднее появилась американская розетка с заземлением (тип B), которая отличается наличием центрального D-образного заземляющего штыря. Кстати, установка розеток первого типа в США и Канаде запрещена в новых зданиях с 1962 года.

Панель лицевая для розетки 2К+З IP44 нем.

Накладка с крышкой IP44 для электрической розетки 2P+E (с заземлением) арт. 067153; Цвет Белый; Серия Celiane; Производитель Legrand

• брызгозащищщенное исполнение
• безвинтовое крепление

Лицевая панель с крышкой, бразгозащищенная (IP44) для механизма силовой розетки арт. 067153 Celiane (Legrand)

Монтаж серии Celiane (Legrand)

Монтаж устройств Céliane^ТМ производится просто и быстро, независимо от материала стен и вида установки. Для комплектации использовать накладки Celiane 068031, 068331, 066250, 064950

Рекомендации:

• Только для розеток арт. 067153 (безвинтовые клеммы)
• Для комплектации использовать рамки с защитой IP44 Celiane (Legrand).

Технические характеристики:

• Тип изделия: накладка / клавиша
• Комплектация: накладка без механизма
• Количество постов: 1
• Количество модулей: 2
• Материал: термостат
• Защита: IP20

Коллекция Céliane

Коллекция Céliane – это огромный выбор цветов и материалов. Оставив прежним механизм, декоративные рамки Céliane можно менять бесконечно…

Мы использовали альянс двух классических фигур – круга и прямоугольника, добавили эмоциональные ноты – чувственную текстуру, особые материалы, цветовые оттенки, и воплотили нашу разработку в самых современных функциях управления домашним комфортом.

Муар, Техно, Градиент, Пунктум… Коллекция Céliane предлагает столько неординарных и интересных решений, что невозможно устоять.

Панель лицевая для розетки 2К+З IP44 нем.стандарт Белая Celiane Legrand
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Панель лицевая для розетки 2К+З IP44 нем.

Высота установки розеток от пола, расположение выключателей и розеток в квартире

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся устройством утечки тока, то есть с устройствами дифавтомами, УЗО, что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

 На что обратить внимание при выборе розеток

Механизм розетки 1-м СП 2мод. Mosaic 16А IP20 правый 2P+E с заземл. немецк. стандарт бел. Leg 077211 Legrand

Технические характеристики Механизма розетки 1-м СП Mosaic New 2мод. с заземл. прав. бел. Leg 077211

Материал — Пластик.
Количество единиц — 2.
Цвет — Белый.
Исполнение — С защитным контактом стандарта SCHUKO.
Номинальное напряжение — 250 Вольт.
Номинальный ток — 16 Ампер.
Подходит для степени защиты IP — IP20.
С защитой от детей — Да.
Способ монтажа — Скрытый (под штукатурку).
С ориентационным освещением — Нет.
Дифференциальная токовая защита — Нет.
С слаботочным предохранителем — Нет.
Наличие галогенов — Нет.
С откидной крышкой — Нет.
Поверхность — Необработанная.
Поверхность для надписи — Нет.
Механизм извлечения — Нет.
Способ присоединения — Зажимной контакт.
С центральной вставкой — Нет.
Ширина устройства — 45 миллиметров.
Высота устройства — 45 миллиметров.
Глубина устройства — 38 миллиметров.

• Материал Пластик
• Модель/исполнение С заземляющим контактом
• Цвет Белый
• Способ монтажа Модульная рамка
• Ширина 0. 027 м.
• Код товара Legrand#77211
• Тип крепления Крепление на защелках
• Высота 0.03 м.
• Глубина 0.048 м.
• Номин. ток 16 А
• Вид/марка материала Термопласт
• Тип комплектации Механизм с накладкой
• Защитное покрытие поверхности Необработанная
• Тип поверхности Глянцевый
• Подходит для степени защиты (IP) IP20
• Номин. напряжение 0..250 В
• Способ подключения Прижимной контакт
• Ширина устройства 45 мм
• Высота устройства 45 мм
• Глубина устройства 38 мм
• Лицевая накладка Центральная плата (накладка)
• Символы/индикация Без надписи/печати
• Специальное питание Не требует специального питания
• Частота 50. .60 Гц
• Напряжение 220 В
• Вес 0.034 кг.
• Количество постов (мест) 1
• Количество фаз 1
• Номинальное напряжение 250 В
• Количество модулей (для модульных серий) 2
• Крепление Защелка
• Диапазон рабочих температур от -5 до +50
• Исполнение С защитным контактом стандарта SCHUKO
• Тип изделия Розетка силовая
• Материал изделия Пластик
• RAL-номер цвета (похожий) 9003
• Поверхность Необработанная
• Способ присоединения Зажимной контакт
• Тип монтажа Разборный
• Тип серии Модульная
• Максимальное сечение подключаемого кабеля 2. 5 мм2
• Климатическое исполнение УХЛ4
• Нормативный документ IEC 60669-1, ТР ТС 004/2437
• Ударопрочность IK04
• Вид материала Термопласт
• Сертификат соответствия Сертифицировано
• Частота с 50 Гц
• Частота по 60 Гц
• Cпециальное электропитание Никакого специального электропитания

Сертификаты товара

Высота установки выключателей и розеток

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Нож;
• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Вилка и розетка типа C

ТИП C

«Обычная», наиболее распространенная вилка типа C, рассчитанная на 2,5 А, используется только для приборов с низким энергопотреблением.

Type C используется во всех странах Европы, кроме Великобритании, Ирландии, Мальты и Кипра. (Щелкните здесь, чтобы увидеть полный список всех стран, в которых используется тип C)

Тип C — это наиболее широко распространенная вилка в мире. Эта двухпроводная вилка не заземлена, не поляризована и имеет два круглых контакта. Он широко известен как Europlug, описанный в CEE 7/16.Вилка имеет два круглых штыря диаметром 4 мм, длина которых составляет 19 мм, центры которых разнесены на 18,6 мм у основания и 17,5 мм на кончике. Два штифта имеют изолированные гильзы длиной 10 мм. Они немного сходятся, но они относительно гибкие, что позволяет соединять вилку с любой розеткой, которая принимает круглые контакты 4,0–4,8 мм с центрами 17,5–19 мм. Вилка обычно ограничена для использования в приложениях класса II, требующих 2,5 А или меньше.

Версия вилки типа C на 16 ампер, используемая для приборов с высоким энергопотреблением.

Существует также вторая, менее часто используемая версия вилки типа C (CEE 7/17), рассчитанная либо на 10 А, либо на 16 А. Его штырьки имеют такую ​​же длину (19 мм), что и версия на 2,5 А, но они не изолированы и имеют немного больший диаметр (4,8 мм вместо 4 мм). Приборы, которые не требуют заземления, но которые потребляют много энергии, почти всегда снабжены этой вилкой (например, фены, обогреватели для ванных комнат, пылесосы и т. Д.). Обратите внимание, что розетки типа N, которые используются в Бразилии и Южной Африке, несовместимы с 16-амперной версией типа C из-за формы вилки.Розетки типа N имеют углубленную шестигранную форму и подходят только для вилок шестигранной формы.

типа C обычно используются во всех странах Европы, кроме Великобритании, Ирландии, Мальты и Кипра. Они также используются в различных частях развивающегося мира. Хотя вилки типа C используются во многих местах по всему миру, для розеток типа C верно обратное. Этот вид розеток является более старым и незаземленным вариантом розеток типов E, F, J, K, L, N и O. В настоящее время большинство стран требует установки розеток с заземлением в новостройках.Поскольку розетки типа C обнаружены, они стали незаконными почти повсюду, и их заменяют на типы E, F, H, J, K, L, N или O (в зависимости от страны). Чтобы не оставалось сомнений: запрещенными стали только розетки, вилки, конечно же, остаются в употреблении. «Обычная» вилка типа C на 2,5 А идеально подходит для розеток типа E, F, H, J, K, L, N или O.

в порядке от наименьшего до наибольшего

Использование гаечного ключа может быть доступно, когда вам нужно выполнять работу в сарае или дома.Однако, когда у вас есть много разных размеров, вы можете быстро перегрузить свой портативный рабочий стол.

Выбор наборов розеток, в которых отображаются все розетки в порядке от наименьшего к наибольшему, — это еще не все. Вы должны учитывать, работаете ли вы с SAE и метрическими гайками и болтами. Кроме того, у вас есть диски разных размеров, поэтому некоторые сокеты не подходят для отдельных разъемов.

Здесь вы можете найти все, что вам нужно знать, чтобы убедиться, что вы используете торцовый ключ правильного размера и у вас есть подходящий размер диска.

Наиболее распространенные размеры дисков

Привод вашего торцевого ключа — это квадратное сечение на храповике. Некоторые размеры допускают различное количество розеток, которые могут быть метрическими и SAE.

Обычно вы найдете три стандартных размера, хотя есть и другие.

• Приводы 1/4 ”: Вы обнаружите, что они используются для работы с низким крутящим моментом и обычно предназначены для гнезд меньшего размера, возможно, до 14 мм максимум.
• Приводы 3/8 ”: Вы находите их наиболее универсальными, поскольку они могут закрывать розетки для различных областей, от работы по дому до вашего автомобиля и многих других.
• Приводы 1/2 ”: Обычно используются для более серьезных работ на транспортных средствах, где гайки более прочны и требуют большего крутящего момента. Вы найдете их в использовании для розеток размером 19 мм и выше.

Типы розеток

Несмотря на то, что у вас есть большое количество метрических и стандартных размеров головок SAE, вы можете использовать разные гаечные ключи для их использования.

С помощью следующих ключей вы поймете, почему они быстро стали одними из самых популярных инструментов, которые вы можете хранить в сарае.

Головки ударные

У многих есть ручные инструменты, и многие розетки, к сожалению, с ними не работают. Ударные головки сделаны таким образом, что они работают с этими другими инструментами. Ярким примером является электрический или пневматический гайковерт.

Если вы их используете, вам потребуются комплекты розеток, способные выдерживать эти более высокие крутящие моменты. Такие розетки будут более надежными, чем обычные розетки.

Торцевые головки

12-гранная розетка удобна и проста в использовании.Вы можете надеть его на оборудование в любом из 12 положений, что упрощает выравнивание.

В то время как 12-точечные розетки хорошо подходят для большинства легких и домашних задач, шестигранные, с другой стороны, были выбраны для более важных аппаратных ситуаций, требующих значительного крутящего момента.

Шесть очков имеют меньший шанс поскользнуться в этой ситуации. Считается, что шестигранная розетка будет более долговечной, чем двенадцатигранная, потому что ее внутренние стенки упираются во все шесть сторон оборудования.

Мелкие и глубокие гнезда

Обычные мелкие гнезда не должны касаться гайки или болта до того, как верхняя часть шпильки или болта коснется верха гнезда, или вы работаете в ограниченном пространстве. Гнезда для свечей зажигания являются хорошим примером, как и некоторые колесные гайки.

Таблицы размеров розеток

В следующих таблицах вы можете найти размеры розеток в порядке для метрических розеток и размеры розеток SAE.

Таблица размеров переходных разъемов

Здесь вы можете найти размеры розеток в порядке от самых маленьких до самых больших, которые вы, скорее всего, будете использовать дома или в автомобиле.

Вы можете быстро использовать таблицу преобразования, чтобы сравнить метрические размеры гнезда с размером гнезда SAE и наоборот.

Вы найдете эту таблицу размеров головок более полезной, потому что, если вы используете неметрическую головку для гаек размером около 14 мм, 17 мм или больше, что требует некоторого усилия, вы можете быстро закруглить углы, и вы застрянете с гайкой вы не можете удалить.

Если вы просмотрите список размеров сокетов по порядку, вы увидите, что существует довольно значительное количество различий, и лишь некоторые из них могут использовать сменные сокеты либо из SAE, либо из метрических.

Подробнее Руководства по инструментам

Розетки и наборы розеток | DEWALT

Головки DEWALT ^® оснащены декоративными кольцами с накаткой, которые помогают уменьшить проскальзывание при обращении, и маркировкой с лазерной гравировкой для облегчения идентификации.

Ваш выбор

41 результат Очистить все

Нет текущих выборов

Товаров не найдено.

{{{Navigation_Title}}}

{{ModelName}}

в стандартные — Teng Tools USA

Кейт Кросби | Обновлено 09 апреля 2020 г.

У всех нас есть разные ключи в наших ящиках для инструментов.У некоторых из нас много SAE, у других есть полный набор показателей, и у большинства из нас есть сбалансированное сочетание того и другого.

Независимо от вашей настройки, наша таблица преобразования ключей подскажет вам, какой стандартный или метрический ключ лучше всего подходит для любого данного болта.

Нажмите здесь, чтобы увидеть весь спектр наших инструментов

Mechanic: сколько розеток вам действительно нужно?

Пройдя по проходу в вашем любимом магазине товаров для дома, вы можете получить набор механических розеток, состоящий из 40 или 400 штук. Сколько вам действительно нужно?

10-секундная сводка

• Домашние мастера могут обойтись без базового набора розеток 3/8 ″ и 1/2 ″ и добавлять размеры по мере необходимости.
• Pro может легко иметь 400, 500 или более штук, включая:
• 3 размера привода: 1/4 ″, 3/8 ″ и 1/2 ″
• Стандартные, короткие, с длинной ручкой и трещотки с гибкой головкой
• Расширения
• Метрическая система и SAE
• Torx и E-Torx
• Головки ударные

[adsenseyu1]

С чего начать?

Мастера-мастера

Ваш набор механических розеток для домашнего мастера не обязательно должен быть таким полным, как у профессионалов.Начните с набора головок 3/8 ″ и 1/2 ″, в котором не используются тонны шестигранных ключей в качестве наполнителя. Вы можете начать работу менее чем за 100 долларов.

Оттуда добавляйте детали по мере необходимости для машин, над которыми вы работаете. Со временем вы создадите красивый набор, в котором у каждой части есть цель и история.

Плюсы

Трещотки

Подавляющее большинство того, что вам понадобится для поворота с головкой, будет включать в себя наковальню на 1/4 ″, 3/8 ″ или 1/2 ″ на храповике. Все они охватывают разный диапазон размеров розеток.Вы увидите некоторое перекрытие между ними, так что вы получите гнезда одинакового размера на разных трещотках.

Pro потребуется по крайней мере по одному замку каждого размера, так как вы столкнетесь с широким спектром застежек для их использования.

Однако это абсолютный минимум. Вам также понадобятся трещотки с короткими ручками, длинными ручками и гибкими головками, чтобы покрыть все ваши основания.

Вы по достоинству оцените дополнительное усилие, которое обеспечивает более длинная ручка, а гибкие головки и короткие ручки помогут вам попасть в места, недоступные для стандартных трещоток.

Раз уж мы говорим о труднодоступных местах, вам потребуются удлинители для каждого размера приводного вала. Поскольку розетки не подходят абсолютно везде, вы можете добавить приличный набор гаечных ключей в свой список покупок.

Наборы ключей с трещоткой: почему все их любят

Наборы головок

Вместо того, чтобы весь мир принял единый стандарт для измерения размеров розеток, у нас есть два набора стандартов: SAE и метрические.Вы будете сталкиваться с обоими этими стандартами довольно часто, и вам понадобятся оба набора для каждого размера вашего диска. Не забудьте несколько углублений для более длинных болтов.

Некоторым производителям нравится фантазировать и использовать конструкции Torx. Добавьте в список головки Torx и E-Torx.

Розетки предназначены не только для трещоток. Вам нужно иметь под рукой хороший набор ударопрочных головок для ударного ключа. Хотя выход из строя хромированной розетки не такой взрывоопасный, как утверждают некоторые, он определенно не выдерживает ударного инструмента.

[adsenseyu2]

Последние мысли

Как новый механик, просто ошеломляюще осознавать, сколько деталей вам нужно для набора гнезд для механики. Именно поэтому эти многофункциональные устройства выглядят так красиво… и устрашающе дорого.

Мы выступаем за то, чтобы не отказываться от оплаты первого года использования инструментов премиум-класса. Вы можете выполнить эту работу с набором гнезд для мастерской механики от Home Depot или Lowe’s за четверть стоимости или меньше. Эти премиальные инструменты приятно иметь, но нужно собрать их вместе, поскольку у вас есть деньги, чтобы за них заплатить, а не быть рабом долга.

Класс сокета (System.Net.Sockets) | Microsoft Docs

В следующем примере кода показано, как можно использовать класс Socket для отправки данных на HTTP-сервер и получения ответа. В этом примере блокируется до тех пор, пока не будет получена вся страница.

Класс Socket предоставляет богатый набор методов и свойств для сетевых коммуникаций. Класс Socket позволяет выполнять как синхронную, так и асинхронную передачу данных с использованием любого из протоколов связи, перечисленных в перечислении ProtocolType.

Класс Socket следует шаблону именования .NET Framework для асинхронных методов. Например, синхронный метод Receive соответствует асинхронным методам BeginReceive и EndReceive.

Если вашему приложению требуется только один поток во время выполнения, используйте следующие методы, которые предназначены для синхронного режима работы.

Для обработки связи с использованием отдельных потоков во время выполнения используйте следующие методы, которые предназначены для асинхронного режима работы.

Если вы выполняете несколько асинхронных операций с сокетом, они не обязательно завершаются в том порядке, в котором они были запущены.

Когда вы закончите отправку и получение данных, используйте метод Shutdown, чтобы отключить Socket. После вызова Shutdown вызовите метод Close, чтобы освободить все ресурсы, связанные с Socket.

Экземпляры этого класса являются потокобезопасными.

Метрические магнитные головки с шестигранной головкой и шариковым концом 3/8 «

Куда мы отправляем

Мы отправляем во все канадские провинции и территории.

Доставка в США и за границу в настоящее время недоступна.

Политика доставки

Заказы на сумму менее 99 долларов до вычета налогов будут отправлены по фиксированной ставке 15 долларов.

Заказ на сумму более 99 долларов до налогообложения будет отправлен БЕСПЛАТНО .

На тяжелые предметы, такие как ящики для инструментов, не распространяется фиксированная ставка или бесплатная доставка. Пожалуйста, позвоните в нашу службу поддержки клиентов по телефону 1-800-567-0518, чтобы получить индивидуальное ценовое предложение на доставку в соответствии с вашими требованиями.

Gray Tools отправит заказы курьером по своему выбору. Ориентировочный срок доставки 5-7 дней.

Письма с подтверждением доставки

Мы отправим вам электронное письмо с подтверждением доставки, когда ваш заказ будет полностью или частично отправлен. В электронном письме будет указан номер отслеживания Purolator. Вам будет отправлено электронное письмо с подтверждением доставки с номером для отслеживания каждой посылки.

Доставка в нескольких упаковках

Если в вашем заказе несколько позиций, они могут быть отправлены отдельно и в разное время. Чтобы мы могли доставить вам ваши покупки с максимальной эффективностью, товары, которые отправляются из одного и того же места, сгруппированы вместе.Наши электронные письма с подтверждением доставки сообщат вам, сколько из вашего заказа было отправлено.

Отслеживание вашего заказа

Вы можете проверить статус своего заказа в любое время, щелкнув по этой ссылке.

Доставка посылки

• Ваш заказ может быть задержан, если ваш адрес доставки отличается от адреса выставления счета (мы используем это дополнительное время, чтобы обеспечить безопасность вашей кредитной информации).
• Большинство товаров могут быть отправлены в течение 1-2 рабочих дней, если не указано иное.

Если товар не оправдал ваших ожиданий, вы можете вернуть его в течение 30 дней с момента покупки.

Простые, устаревшие или снятые с производства товары возврату не подлежат.
