Установка розетки в бетонную стену

Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

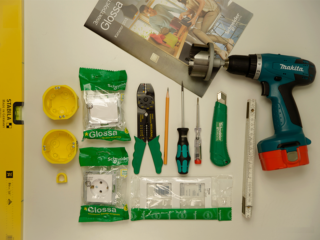

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
• Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
• Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
• Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
• Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
• Подрозетник – обеспечивает жесткое крепление устройства в стене.
• Замазка – гипс, алебастр или цементный раствор.
• Шпатель, который можно поместить в подрозетник.
• Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
• Дополнительные провода – нужны, если производится монтаж нескольких точек.
• Нож – можно самый маленький.
• Плоскогубцы – желательно с кусачками.
• Розетка – ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивания штроб в бетоне молотком и зубилом гарантированно будет лишним – обладание такими знаниями никогда не компенсирует времени затраченного на их приобретение.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Сверление отверстия

Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.

• Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
• Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
• Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
• В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.

Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.

Если сверлятся несколько дырок, то между ними обязательно надо прорезать переходы – для проводов.

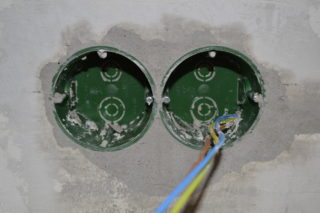

Монтаж подрозетника

По сути, здесь надо просто вмуровать подрозетники в стену, но сделать это так, чтобы установленный пластиковый стакан своей верхней частью был вровень с ее поверхностью.

Готовится цементный или гипсовый раствор и шпателем намазывается на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим в него надо не забыть завести провод) и выравнивается. При этом из стены выдавится некоторое количество раствора – его желательно убирать не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять полученный шов шпателем и ждать когда смесь полностью застынет – в зависимости от используемого материала это займет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

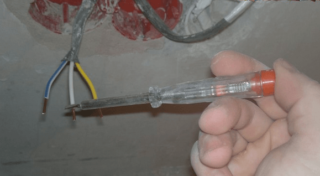

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета). Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке.

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Окончание монтажа

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.

Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.

Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

Установка розетки в бетонную стену

Установка розетки в бетонную стену — это довольно сложный, трудоёмкий процесс, состоящий из нескольких основных этапов, которые требуют определенных навыков в обращении с инструментом, материалами и оборудованием.

В этой статье, я постараюсь достаточно подробно, доступным языком, с большим количеством фотографий (насколько это позволяет формат статьи) показать, как установить розетку в бетонной стене самому, описать всю последовательность действий.

Установка розетки в бетоную стену состоит из следующих этапов:

1. Разметка

2. Монтаж отверстий в бетонной стене

3. Монтаж электропроводки

4. Установка подрозетников

   4.1. Подготовка подрозетников

   4.2. Креление подрозетников в бетонной стене

5. Отделка стен

6. Установка розеток

Итак, начнем с самого начала:

В первую очередь, на бетонной стене отмечаем центр расположения розетки. Если предполагается установить блок розеток, состоящий из нескольких штук, то необходимо отметить все их центры. Для этого достаточно нанести положение центра первого механизма, после чего откладывать от него по 71мм (стандартное межосевое расстояние у подрозетников) в нужную сторону, до каждого из следующих центров.

2. Монтаж отверстиий в бетонной стене

Следующим шагом необходимо сделать отверстие в бетонной стене, для дальнейшей установки подрозетника и монтажа розетки. Этот этап довольно сложный и для его выполнения потребуется перфоратор и специальная коронка.

Достаточно подробно монтаж отверстия в бетоне для установки розетки или выключателя, описан в статье «Отверстия в бетоне для подрозетника». Обязательно ознакомьтесь с ней, ссылка откроется в новом окне.

3. Монтаж электропроводки

После того как готовы все отверстия в бетоне для подрозетников, а также сделаны все необходимые штробы к ним, выполняется электропроводка, т.е. прокидывается к розеткам питающие провода. Идеальный вариант, это когда к каждой из розеток подходит свой электрокабель.

4. Установка подрозетников

Этот этап, я опишу особенно подробно потому, что от качества установки подрозетника в бетонную стену, зависит не только надежность, долговечность и удобство монтажа розетки, но и ваша безопасность.

4.1. Подготовка подрозетников

В зависимости от количества розеток, которых вы хотите установить в бетонной стене, собирается соответствующий блок подрозетников. В нашем примере, мы будем устанавливать блок из двух розеток, поэтому соединяем два подрозетника в месте.

Вырезаем заглушки, в местах, предназначенных для ввода кабеля.

Удаляем все лишние соединительные элементы, которые мешают установке.

После чего примеряем подрозетник, помещая его в подготовленные ранее отверстия в бетоне. Переходите к следующему этапу только убедившись, что подрозетник правильно встает в посадочных местах, т.е. он не должен торчать, выпирать, быть наклоненым и т.п.

4.2. Крепление подрозетников в бетонной стене

Для того, чтобы надежно зафиксировать подрозетник в бетонной стене, необходимо последовательно выполнить ряд действий. В первую очередь отверстия необходимо обеспылить и загрунтовать, используя специализированную грунтовку. Это гарантирует надежность и долговечность установки подрозетника.

    Далее, после высыхания грунтовки, разводим штукатурную или шпаклевочную смесь на гипсовой основе и наносим внутрь отверстий в бетоне, как показано на изображении ниже. Можно использовать и простой алебастр, главное работать быстро, так как чистый гипс имеет короткое время схватывания. В случаях, когда устанавливается небольшое количество подрозетников, это даже преимущество.

После чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в раствор. Важно устанавливать их строго горизонтально, для этого удобно ориентироваться на отметки горизонтальной оси, которые мы наносили при разметке. Так же следите, чтобы установочные коробки не выпирали, были установлены заподлицо со стеной. Должно получится примерно так, как показано на изображении ниже. При этом гипсовую смесь, коротая попала внутрь подрозетников, удобнее убирать после того, как она отвердеет и на данном этапе лучше не трогать.

5. Отделка стен

Когда смесь «схватится» и подрозетники будут надежно зафиксированы. Можно переходить к отделочным работам. Если сразу замазать штукатурным раствором штробы, отверстия и т.п. вокруг установочных коробок, можно сбить ранее установленное точное их положение, поэтому я советую сначала дождаться фиксации подрозетников.

Здесь коротко пройдемся по основным, наиболее часто выполняемым, этапам отделки стен после установки розеток в бетонной стене.

В первую очередь они грунтуются, а затем штукатуркой замазываются и выравниваются крупные провалы, сколы, отверстия, а также более тщательно обмазываются подрозетники.

После высыхания стены шпаклюются, затем зашкуриваются, до образования ровной плоскости бетонной стены вокруг установленных подрозетников.

И наконец, после последнего слоя грунтовки можно переходить к финишной отделке. В нашем случае были наклеены фотообои.

6. Установка розеток

Когда все отделочные работы закончены, можно приступать к непосредственной установке механизмов встраиваемой розетки.

Обязательно убедитесь в отсутствии напряжения в месте установки. Лучше выключить подачу электрического тока в учетно-распределительном щите, отключив соответствующие автоматы защиты.

 В зависимости от типа выбранных розеток, винтовые там или пружинные клеммы, выполняется соответственное подключение. Довольно подробно мы уже рассматривали оба эти варианта подключения розеток в наших статьях. Ознакомится с ними вы можете перейдя по ссылкам, материалы откроются в новом окне.

В нашем случае, в качестве примера, установим в бетонную стену розетки ABB Busch Jaeger серии basic 55 с пружинными клеммами.

Зачищаем концы жил проводов примерно на 10-12мм и выставляем их как показано на изображении ниже.

Вставляем жилы проводов в соответствующие клеммы механизма розеток.

Желто-зеленый провод заземления в центральную клемму, а оставшиеся голубой-нулевой и белый-фазный провода в левую и правую.

После подключения проводов вставляем строго горизонтально, по уровню, механизм розетки в подрозетник и фиксируем там с помощью саморезов.

Осталось установить рамку и лицевые панели розеток, после чего установка розеток в бетонную стену завершена. Теперь можно включить подачу электричества и проверить их работоспособность.


Данная инструкция в полной мере подходит как для простого переноса нескольких розеток на бетонную стену, например на кухонном фартуке или в комнате, так и при монтаже электрики во время полного, капитального ремонта квартиры, с заменой всей проводки.

Если у вас остались вопросы о том как установить розетку в бетонной стене или вы столкнулись со сложностью, не описанной в данной статье обязательно оставляйте вопросы и мнения в комментариях, ответим всем!

конструкция, пошаговая инструкция по установке и разновидности

Содержание статьи:

Для удобного размещения бытовой техники и осветительных приборов часто используют блок розеток. Он имеет от 2 до 5 точек электропитания. Установка комплекта не вызывает сложности при наличии у мастера навыков. Справиться с работой сможет даже новичок.

Конструкция розеточного блока

Блок розеток с 5 точками

Полный комплект под монтаж точек электропитания имеет такую конструкцию:

• набор подрозетников;
• сама полимерная панель с расположенными на ней 2-4 розетками.

Размеры одной равны 72х72 мм. Соответственно:

• две точки в ряду — 142 мм;
• три — 212 мм;
• четыре — 284 мм.

Знать эти параметры необходимо, чтобы правильно определить точку установки блока розеток (расстояние от стены или окна). Чаще его размещают в таких местах:

• Кухня. Как правило, точки электропитания устанавливают над рабочей поверхностью в 40 см (минимум) от мойки.
• Гостиная. Чтобы розеток не было видно, их можно убрать за тумбу с телевизором или под барную стойку.
• Ванная комната. Тут всю конструкцию можно расположить за встроенным шкафом. Таким образом точки питания будут скрыты от глаз и влаги дверцами мебели.

Желательно поднимать розетки от пола на уровень 60 см и выше.

Способы подключения

Комбинированный способ подключения розеток

Подключать точки питания к электрокабелю можно двумя способами:

• Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
• Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.

Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Шумные работы желательно выполнять в будний день с 10:00 до 17:00, когда основная масса соседей находится вне дома.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля. Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см. В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

• По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
• При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
• Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

При проведении грязных работ желательно пользоваться респиратором, чтобы защитить дыхательные пути от строительной пыли. Немаловажным является и использование защитных очков.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену. Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены. С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

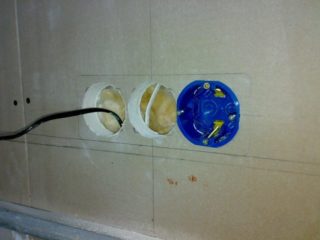

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Если между стеной и плитой гипсокартона недостаточно промежутка, придется аккуратно углублять бетон или кирпичную кладку в месте размещения блока.

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. 1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
   2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
   3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
   4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
   5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
   6. Все оголенные участки проводов обматывают изоляционной лентой.
   7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
   8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

На момент шлейфового подключения важно отслеживать полярность контактов. От нулевой клеммы отводят такой же кабель. От фазного проводника — фазный.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Установка розетки своими руками на бетонную стену: подготовка и монтаж

Работа по установке розетки своими руками на бетонную стену не отличается особой сложностью, но требует хорошей технической подготовки. Без специальных инструментов точно не обойтись. И если установить нужно одну-две розетки, гораздо рентабельнее пригласить специалиста. А вот сделать разводку по всем комнатам в новом доме можно и самому – покупка инструмента точно окупится.

Необходимые инструменты и материалы

Если в городе предоставляют услуги проката строительных инструментов, можно спокойно обойтись без больших капиталовложений. В противном случае придется отправляться за покупками. Итак, для работы с бетонными стенами понадобятся:

1. Перфоратор. Бетонные стены обыкновенной дрелью не взять. Даже ударная дрель тут не подойдет, так как понадобится не только сверлить отверстия, но и выдалбливать. Отличие перфоратора от ударной дрели – именно в режиме работы в качестве отбойного молотка, то есть с ударами без сверления.
2. Болгарка. Используя алмазные диски по бетону, вырезать отверстие в твердом бетоне гораздо проще, чем коронкой. Также она заменяет штроборез, так что в хозяйстве пригодится не единожды.
3. Хорошая коронка по бетону на 68 или 72 мм – размер нужно подбирать под диаметр подрозетника. Но и очень дорогая коронка быстро сточится, если стена монолитная. А вот для пенобетона или газобетона подойдет в самый раз.
4. Качественные алмазные диски – лучше взять несколько, если розеток придется ставить много. Если же взять дешевые расходники, придется их чаще менять, так что экономия получится сомнительная.
5. Победитовое сверло и насадка-лопатка – для точечного высверливания и выбирания бетона из штроб.
6. Молоток и зубило – мелкие части проще сбить вручную, чем прицеливаться тяжелым перфоратором. Конечно, эти инструменты способны полностью заменить перфоратор, но усилия по установке розетки получатся чрезмерными.
7. Отвертка, линейка, нож, кусачки, шпатель, а если найдется еще и съемник изоляции – вообще отлично. Любые специализированные инструменты способны существенно упростить работу и сократить время на ее выполнение. Например, гораздо удобнее при подключении проводов проверять их индикатором фазы, а не пытаться определить фазу, ноль и землю с помощью лампочки, тонкой жилки и часа свободного времени.

Сложности работы с инструментом

Дорогостоящий профессиональный инструмент покупать имеет смысл только при наличии большого объема работы. Например, при подключении двухэтажного дома на шесть комнат. Но и для однокомнатной квартиры лучше не брать самую дешевую технику – даже если она не сломается до окончания ремонта, в будущем это все еще пригодится. Так что лучше потратить несколько часов времени на мониторинг рынка и подобрать хороший инструмент за умеренные деньги.

Но купить хороший перфоратор – это только начало. Надо еще и научиться этим всем пользоваться. Так, следует помнить, что длительная работа коронки или диска вызывает их нагревание. Поэтому стоит сразу же подготовить воду для охлаждения рабочего инструмента.

Еще одним неприятным сюрпризом, подстерегающим начинающего строителя, является прочность сверла, диска или коронки. Они могут ломаться в самый неподходящий момент. А разлетевшийся диск болгарки – это нешуточная опасность. Так что не стоит пренебрегать техникой безопасности, защищая руки, ноги и лицо.

Проводка – слабое место в доме. Так, подбирая инструменты, нужно обязательно обращать внимание на их мощность. Иначе возможна перегрузка электросети и тут есть два варианта – если установлен автомат защиты, он будет постоянно выключать ток, если же его нет, сгорит вся проводка. В любом случае, работать будет довольно сложно.

Подготовка к установке розетки своими руками на бетонную стену

Часто можно встретить мнение – к чему все эти подготовительные работы? Ведь достаточно просто взять и высверлить отверстие, куда и вставить собственно розетку. Действительно, это гораздо проще и быстрее. Но тот, кто хоть раз отключал утюг, доставая из стены штепсель вместе с розеткой, или перебивал провод в стене, вешая полочку, больше никогда не согласится на простое решение.

Ведь оно далеко не наилучшее!

Разметка стены

Едва ли не важнейший шаг – разметить стену, где будет находиться розетка.

В противном случае придется столкнуться с удлинителями, протянутыми от розетки к холодильнику, «тайными» розетками за шкафом и диваном, а также натянутыми через половину стены проводом от телевизора – в качестве завершающего дизайнерского штриха.

Итак, при разметке стены стоит учитывать:

• расположение мебели – чтобы не пришлось вырезать отверстие в задней стенке комода;
• расположение техники – чайник проще включать в розетку, расположенную над рабочей поверхностью, а не у пола;
• расстояние проводки до газопровода – оно не может быть меньше 35 см;
• расстояние от пола до розетки в спальне и зале – оно должно составлять 30-40 см, не больше;
• расстояние от потолка до проводки – согласно правилам, равно 15-20 см;
• направление проводки – должно быть строго горизонтальным или вертикальным, без диагонального соединения двух точек электропроводки.

После того, как на стене нанесены карандашные наброски будущего расположения розеток и кабелей, можно приступать к проделыванию отверстий.

Штробление и укладка проводки

Штробы – это канавки, в которых будут проходить электрические кабели. Их делают штроборезом или болгаркой и перфоратором. Первый способ гораздо проще – достаточно провести штроборезом по отмеченной линии, чтобы сделать параллельные надрезы в стене.

После этого остается перфоратором с насадкой-лопаткой выбрать внутренний слой между надрезами, и штроба готова.

Если в наличии есть только болгарка, придется сначала чертить на стене две параллельные линии и уже по ним алмазным диском делать надрезы. Идеальной ровности тут добиться не получится, но это и не страшно – все равно потом все отверстия будут заделываться штукатуркой.

Главное правило при прокладывании штроб – их глубина должна быть на 1 см больше диаметра проводов. Так, если провод диаметром 3 см, то необходимо делать штробы глубиной 4 см. Этот сантиметр нужен для того, чтобы качественно закрыть отверстия в стене штукатуркой, иначе слишком тонкий слой раствора будет просто рассыпаться.

Все провода укладываются рядом, а не друг на друга. Так что ширина штроб должна быть достаточной для размещения нужного количества кабелей. Если прокладывается один-два провода, на стене их можно фиксировать раствором алебастра, наносимого точечно через каждые 25 см. Большое количество кабелей закрепляется на стене специальными стяжками.

Когда укладка проводки завершена, рекомендуется зафиксировать расположение проводов на стене – зарисовать на схеме или просто сделать фото. В дальнейшем это позволит сверлить стены под полочки или навесную технику без опасений пробить кабель. Или можно приобрести детектор для обнаружения скрытой электропроводки не запоминать расположение проводников в каждой комнате.

Сверление отверстия и установка подрозетника

Процесс, наиболее близкий к установке розетки – сверление отверстия для подрозетника. Сам подрозетник являет собой пластиковый корпус круглой, прямоугольной или многосоставной формы, в который в дальнейшем и будет вставляться собственно розетка.

Нужен он для того, чтобы розетка не выпадала из крошащегося бетона, ведь держится она только на двух лапках.

Для домов из пенобетона и газобетона процесс сверления отверстия следующий:

1. По центру нарисованной на стене окружности перфоратором с буром сверлится отверстие под центровочное сверло. Центровочное сверло помогает держать коронку на нужном месте, чтобы рука не дрожала.



2. Бур снимается, надевается коронка по бетону и центровочное сверло. Перфоратор нужно обязательно перевести в режим сверления без удара. Когда коронка достаточно углубилась в стену, центровочное сверло можно снять и продолжить высверливать отверстие нужной глубины.



3. Коронка снимается, надевается насадка-лопатка. Переведя перфоратор в ударный режим без сверления, выбивается бетон из посадочного отверстия. Если внутри остались небольшие торчащие части, их можно сбить вручную.
4. Чтобы не заморачиваться посадкой подрозетника на раствор, по центру посадочного места буром делается отверстие под дюбель, а в самом подрозетнике также по центру просверливаетсядырочка, через которую и вкручивается дюбель-гвоздь, надежно фиксируя подрозетник.

Для монолитного бетона процедуру желательно немного изменить, так как даже очень хорошей коронкой сверлить придется едва ли не целую вечность:

1. Нарисованный круг под розетку вписывается в квадрат.



2. На болгарку ставится диск по бетону и делается четыре надреза по линиям нарисованного квадрата.
3. Перфоратором выбивается на этот раз квадратное отверстие под посадочное место.



4. Так как штукатуркой придется заделывать образовавшиеся щели, подрозетник в этом случае тоже садится на гипсовый или цементный раствор.
5. Важно не забыть перед посадкой на раствор продеть в подрозетник провода.

Если планируется монтаж нескольких розеток в ряд, можно использовать как первый метод, сверля круглые отверстия по количеству розеток, так и воспользоваться болгаркой, вырезая прямоугольное отверстие по размеру общего подрозетника.

Монтаж розетки

Наконец-то, после всех предварительных работ, можно приступать к тому, ради чего все, собственно, и затевалось – к установке розетки. Состоит она из механизма и лицевой части, так что перед монтажом купленную розетку следует разобрать.

Нелишним будет напомнить, что все работы с проводами должны осуществляться при отключенном на щитке электричестве. Когда участок проводки обесточен, можно приступать к зачистке проводов от изоляции. Толстую медную жилу не страшно повредить, так что даже если в хозяйстве нет стриппера, можно обойтись ножом.

Концы проводов оголяются на 1,5-2 см и немного сплющиваются плоскогубцами – для увеличения контакта с клеммой. Если проводка находится в изоляции с правильной цветовой маркировкой, все очень упрощается. Зелено-желтая «земля» идет к клемме заземления – выглядит, как пластина с «усами». Синий «ноль» и коричневая «фаза» идут к двум клеммам по бокам от отверстий для вилки.

Немного сложнее, если нужно подключить несколько розеток подряд. Тогда используется подключение шлейфом, когда провод подключается на клемму одной розетки и идет сразу же к другой, или «звездой» – провода расходятся на каждую розетку из одной точки. Для заземления попускается только подключение «звездой».

Когда провода подсоединены, механизм розетки вставляется в подрозетник, фиксируется лапками и закрывается лицевой панелью. Выключатель, кстати, устанавливается по схожему принципу.

На видео очень подробно показан процесс установки и подключения блока розеток в бетонную стену:

Вам понравится
