Саморезы и дюбеля – Дюбели, шурупы, саморезы — купить, цена, отзывы, описание, характеристики, сертификаты, инструкции, паспорта. Продажа товаров категории Дюбели, шурупы, саморезы на Layta.ru

Содержание

Подбор самореза к дюбелю

Как правильно подобрать саморез к дюбелю.12.05.2015

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону  при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля.  Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку,  6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.

Для дюбеля диаметром 5 мм, подойдет саморез диаметром  2,5 мм. (от 2 мм до 3 мм.)

Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)

Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)

Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)

Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)

Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)

Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добовляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным.  Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диамер, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.

Таблица соответствия саморезов и дюбелей



 Диаметр дюбеля (мм.)

 Длина дюбеля (мм.)
 Толщина прикрепляемого  материала (мм.)
 Размер самореза (мм.)
5 25 5 3х30
5 25 10 3х35
6 25 5 4х30
6 30 5 4х35
6 30 10 4х40
6 35 10 4х45
6 35 15 4х50
6 40 10 4х50
6 40 15 4х60
6 40 20 4х60
6 50 10 4×60
6 50 15 4х70
6 50 20 4х70
8 30 5 5х35
8 30 10 5х40
8 40 10 5х50
8 40 15 5х60
8 50 10 5х60
8 50 20 5х70
8 60 10 5х70
8 60 20 5х80
8 60 30 5х90
8 80 10 5х90
8 80 20 5х100
8 80 30
5х120
10 50 10 6х60
10 50 20 6х70
10 60 20 6х80
10 60 30 6х90
10 80 20 6х100
10 80 40 6х120
10 80 60 6х140
10 100 40 6х140
10 100 50 6х150
10 100 60 6х160
12 70 10 8х80
12 70 20 8х90
12 70 30 8х100
12 100 20 8х120
12 100 40 8х140
12 100 60 8х160
12 120 40 8х160
12 120 60 8х180
12 120 80 8х200
14 75 25 10х100
14 75 35 10х120
14 100 20 10х120
14 100 40 10х140
14 100 60 10х160
14 135 25 10х160
14 135 35 10х180
14 135 45 10х180

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Вам будет интересно:

  1. кровельные саморезы
  2. кровельные саморезы по металлу со сверлом
  3. саморез кровельный по металлу

Дюбель – как выбрать под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели в ассортименте

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

Принцип работы дюбеля

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

Дюбель для гипсокартонных плит с сверлом

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Дюбель для гипсокартона Бабочка

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Дюбель из мебельного шканта

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Самодельный деревянный дюбель

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Самодельный дюбель из телевизионного кабеля

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

Самодельный дюбель из алюминиевой или медной проволочки

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от

Как выбрать дюбель под саморез — Moy-Instrument.Ru

Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип «К» крепится в бетоне:

Дюбель тип «Т» предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип «S» крепится во многих материалах из различного кирпича и бетона:

Дюбель тип «U» — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель «KPU» — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель «KPW» тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель «KPX» используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель «KPR» используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:

Дюбель «KMG» выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель «Дрива» предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель «Бабочка» — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.

Что важно учитывать

Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах

5 мм 2,5 мм. (от 2 мм до 3 мм.)

6 мм. 4 мм. (от 3,5 мм до 4,5 мм)

8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм 6 мм. (от 5,5 мм до 6,5 мм)

12 мм, 8 мм. (от 6,5 мм до 8,5 мм)

14 мм 10 мм. (от 8,5 мм до 10,5 мм)

16 мм 12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза. К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов : болты , гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным. То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

· 5 мм – невысокая нагрузка;

· 6−8 мм – средняя нагрузка;

· 10−12 мм − большая нагрузка;

· 14 мм и выше − очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:

· Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

· Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

· Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

· Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

· Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

· Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.


Диаметр дюбеля (мм)


Длина дюбеля (мм)

Толщина прикрепляемого материала (мм)

Как выбрать дюбель под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.

сеть магазинов
КрепежСтрой

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

  1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
  2. В отверстие вставляется дюбель.
  3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
  4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как правильно подобрать размер сверла под дюбель

На сегодняшний день нет необходимости использовать гвозди для того чтобы повесить картину, полку, шкафчик или другой предмет мебели и декора. Во-первых, это неудобно, во-вторых, ненадежно. Любой крепеж должен быть надежным, лучше выбирать дюбеля, которые устанавливаются в заранее просверленное отверстие. Надежность такого крепления напрямую зависит от правильно подобранного сверла, чем меньшая разница диаметра дыры и стержня, тем крепче он установится. Как подобрать сверло под дюбель разберемся дальше.

Основные принципы подбора

Правильный выбор сверла под дюбель должен основываться на следующем:

  1. Рассчитывая какое отверстие сверлить под дюбель, стоит учитывать тип стены, в которую устанавливается стержень, и чем она покрыта.
  2. Вес прикрепляемого мебели и максимальные возможные нагрузки.

Учитывая вышеуказанные параметры можно правильно выбрать соответствующий инструмент. Чтобы было проще, нужно учитывать заводской размер сверла и крепежа, а также предел прочности дюбеля. На инструменте имеется маркировка, ориентируясь на которую легко подобрать нужную модель.

Если материал стенки очень прочный, например, бетон, следует выбрать два типа сверла и разные режимы работы дрели. Для начала следует взять сверло на несколько размеров меньшее дюбели, перевести дрель в ударный режим и проделать необходимую дыру. Затем, использовав буравчик идентичного размера с крепежом, на обычном режиме довести дыру до необходимых параметров.

С помощью таких манипуляций можно провести работы быстрее, не слишком нагружать дрель, получить отверстие идеальной формы и сохранить целостность стены и ее покрытия. Стержень в дыре не должен прокручиваться и свободно перемещаться в нем. Вместо дрели лучше выбрать перфоратор, так как он более мощный и производительный.

Если материал стенки рыхлый, лучше, чтобы размер сверла был на несколько размеров меньше стержня (например, под дюбель 8, сверло размером 6 или 7). Это позволит плотно установить крепеж, даже в случае излишнего разрушения структуры стены.

Выбирая тип сверла, стоит обратить внимание на победитовые, учитывая их высокую прочность и долговечность.

Длина отверстия должна на несколько миллиметров превышать длины дюбели. Это нужно для того, что он плотно сел в нишу на всю свою длину, так как в дыре может скапливаться пыль.

Крепление легких предметов

Крепление полочек, картин и других легких предметов не требует особой подготовки и наличия мощного инструмента. Нужно лишь иметь электроинструмент, простой дюбель и подходящее сверло под дюбель. Такой тип крепежа отлично подходит для бетонных и кирпичных стен. Также его можно монтировать в потолок, для чего следует проделать отверстие под дюбель 6. Для стен подходит крепеж 4 размера. Для стенок из такого типа лучше всего подходит победитовое жало. В большинстве случаев двух точек монтажа будет вполне достаточно.

Крепление изделий, имеющих средний вес

Если вес монтированного элемента декора превышает 5 кг, нужен более надежный крепеж. Подойдет дюбель диаметром 8 мм и соответственно диаметр сверла также 8 мм. Длины отверстия в 6 см вполне достаточно при работе с обычными стенами, при работе с рыхлым материалом или потолком глубину увеличивают до 8.

Если вес предмета приближается к 10 кг, для надежности стоит установить 4 крепежа, так как 2 могут не выдержать. В качестве инструмента лучше применить перфоратор.

Крепление тяжеловесных предметов

Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича. Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента — 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество точек монтажа рекомендовано не менее 6. Подбирая, каким сверлом сверлить, можно смело выбирать победитовые.

Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.

Они более надежные, даже учитывая их меньший размер. Следует проделать отверстие глубиной до 6 см и установить выбранный болт.

Существует 3 вида:

  1. Болт с наружной гайкой, которая затягивается обычным ключом.
  2. Самоконтрящаяся гайка, которая закручивается отверткой.
  3. Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.

Крепление к ненадежной поверхности

Современные дома имеют множество поверхностей, изготовленных из не очень прочных материалов. К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок. При работе с ними лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина монтажа не должна быть меньше 6 см. Буравчик лучше выбрать на несколько размеров меньше.

Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать. Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно увеличивая его диаметр, особенно если работа проводилась с газобетонном.

Для гипсокартонных стен необязательно применять сверло меньшего диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон – очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.

Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.

Если учитывать материал, из которого изготовлена стена, правильно подобрать дюбель и сверло к нему, а также имея на руках качественный инструмент можно сделать качественный монтаж, и не переживать о сохранности своей мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

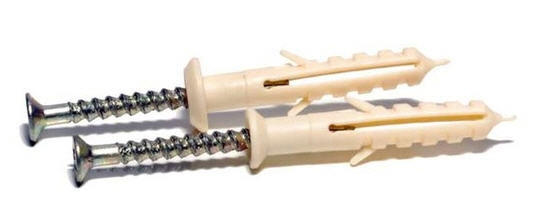

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой  древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью  конца.

Что важно учитывать

Очень важно, в процессе подбора,  верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

•                    По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

•                    По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

•                    По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля  в миллиметрах        Диаметр самореза в миллиметрах

4 мм     2 мм

5 мм     2,5 мм. (от 2 мм до 3 мм.)

6 мм.    4 мм. (от 3,5 мм до 4,5 мм)

8 мм.    диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм   6 мм. (от 5,5 мм до 6,5 мм)

12 мм,  8 мм. (от 6,5 мм до 8,5 мм)

14 мм   10 мм. (от 8,5 мм до 10,5 мм)

16 мм   12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны  обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного  больше чем его длина  и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза.  К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель  8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы,  используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

 Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие
Please enable JavaScript to view the comments powered by Disqus. comments powered by

Как подобрать дюбель под саморез

  • Главная
  • »
  • Полезные статьи
  • »
  • Как подобрать дюбель под саморез

 Как подобрать дюбель под саморезПри проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.  То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

·       5 мм – невысокая нагрузка;

·       6−8 мм – средняя нагрузка;

·       10−12 мм −  большая нагрузка;

·       14 мм и выше −  очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:



·      Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

Дюбель распорный

·      Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

Дюбель для гипсокартона

·      Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

Дюбель для гипсокартона

·      Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

Дюбель для гипсокартона

·      Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

Дюбель для гипсокартона

·      Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

Дюбель для гипсокартона

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.




 Диаметр дюбеля (мм)


 Длина дюбеля (мм)

Толщина прикрепляемого  материала (мм)

Размер самореза (мм)

5

25

5

3.5х25

5

25

10

3х30

6

25

5

4х30

6

30

5

4х35

6

30

10

4х40

6

35

10

4х45

6

35

15

4х50

6

40

10

4х50

6

40

15

4х60

6

40

20

4х60

6

50

10

4×60

6

50

15

4х70

6

50

20

4х70

8

30

5

5х35

8

30

10

5х40

8

40

10

5х50

8

40

15

5х60

8

50

10

5х60

8

50

20

5х70

8

60

10

5х70

8

60

20

5х80

8

60

30

5х90

8

80

10

5х90

8

80

20

5х100

8

80

30

5х120

10

50

10

6х60

10

50

20

6х70

10

60

20

6х80

10

60

30

6х90

10

80

20

6х100

10

80

40

6х120

10

80

60

6х140

10

100

40

6х140

10

100

50

6х150

10

100

60

6х160

12

70

10

8х80

12

70

20

8х90

12

70

30

8х100

12

100

20

8х120

12

100

40

8х140

12

100

60

8х160

12

120

40

8х160

12

120

60

8х180

12

120

80

8х200

14

75

25

10х100

14

75

35

10х120

14

100

20

10х120

14

100

40

10х140

14

100

60

10х160

14

135

25

10х160

14

135

35

10х180

14

135

45

10х180



Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

Шурупы, саморезы, дюбеля — разновидности, места применения

Таблица подбора дюбеля под саморез, размер отверстия под выбранный дюбель
СаморезДюбельОтверстие под дюбель
Диаметр, ммДлина, ммДиаметр, ммДлина, ммДиаметр сверла, ммГлубина сверления, мм
312, 16, 20, 25, 30, 35, 40512, 16, 20, 25, 30, 35, 40516, 20, 25, 30, 35, 40, 45
3,512, 16, 20, 25, 30, 35, 40, 45, 50612, 16, 20, 25, 30, 35, 40, 45, 50616, 20, 25, 30, 35, 40, 45, 50, 55
412, 16, 20, 25, 30, 35, 40, 45, 50, 60, 705 или 612, 16, 20, 25, 30, 35, 40, 45, 50, 60, 705 или 616, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,516, 20, 25, 30, 35, 40, 45, 50, 60, 70, 806 или 816, 20, 25, 30, 35, 40, 45, 50, 60, 70, 806 или 820, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
520, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 1006 или 816, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 1006 или 820, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
640, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 2008 или 1040, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 2008 или 1045, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
840, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 20010 или 12 или 1440, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 20010 или 12 или 1445, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
1040, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 26012 или 1440, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 26012 или 1445, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

Дюбель или саморез, что лучше?

Главная > Статьи > Строительство и ремонт > Разное

В любом строительстве или ремонте не обойтись без крепления какого-то предмета или материала. Крепежей на рынке сегодня довольно много, но самые распространенные – это саморезы, дюбеля, гайки, заклепки, шурупы, болты, гвозди и многое другое.

Хороший крепежный элемент должен выдерживать большие нагрузки на него и не поддаваться разрушению под действием агрессивных сред. Также надежность крепления зависит и от того, как правильно использован крепеж. Если, к примеру, в стену из гипсокартона вставить дюбель для бетона, тогда его вырвет из стены при первой же нагрузке на дюбель.

Для каждого вида материала существует свой крепежный дюбель или саморез. Для крепления динамических приборов используют гайки с нейлоновыми вставками, так как они обладают хорошей устойчивостью к самораскручиванию. Для конструкций, которые часто разбираются и собираются, используют гайки-барашки.

Гвозди также подразделяются на несколько типов и применять их необходимо в зависимости от места расположения крепежного элемента. Так гвозди с плоской шляпкой используют для крепления мягкой кровли, а гвозди с маленькой овальной шляпкой используют для крепления штапиков, плинтуса, наличников.

Для крепления листов гипсокартона к металлическому профилю используют саморезы с частой резьбой, а для крепления к деревянным направляющим, с редкой резьбой, чтобы не разрушать целостность древесины. Саморезы позволяют производить монтаж конструкций, не проделывая дополнительных отверстий.

Саморезы с пресс-шайбой используют для монтажа листов профнастила, так как саморезы обладают хорошей прижимной силой и не позволяют дождевой воде проникнуть под лист.

Обратите внимание на то, что при монтаже гипсокартона используют саморезы 3,5х25 мм., а не саморезы 3,5х35 мм.

Так как длина самореза больше, необходимо пройти большее количество оборотов самореза, поэтому отверстие становиться больше и крепеж получается уже не таким хорошим, как при использовании 25-х. саморезов.





Если при монтаже, каких либо, конструкций обычными саморезами или гвоздями недостаточно несущей способности, применяют дюбеля. Для каждого вида стен применяются свой вид дюбеля, который может выдержать нагрузку до 100 кг.

Современный дюбель состоит из двух составляющих – упругого пластикового или металлического полого стержня, который имеет распорные усики или ребра, придающие хорошее сцепление со стеной и металлического самореза.

Чтобы закрепить дюбель, необходимо предварительно просверлить отверстие нужного диаметра, а затем вставить дюбель и закрутить в него саморез. Когда происходить вкручивание самореза, возникает распорное усилие, которое фиксирует крепеж плотно в стене. Самыми распространенными являются пластиковые дюбеля, так как цена их ниже цены нейлоновых дюбелей. Но нейлоновые дюбеля позволяют их использование в условиях низких температур, так как они не разрушаются при -50°С. В то время, как пластиковый дюбель теряет свои несущие способности уже при -20°С.

Дюбель-гриб применяется для крепления пористого материала к стене, например, при утеплении стен минеральной ватой или пенопластом. Сначала просверливается отверстие в утеплителе и стене, а затем вставляется дюбель и распирается, путем забивания распорного стержня.

Если нагрузка на крепежный элемент превышает 100 кг., тогда используют специальный дюбель – анкер. Его устройство такое же, как и у обычного дюбеля, отличие лишь в том, что его оболочка выполнена из метала, как и саморез или болт. Для его монтажа просверливают отверстие нужного диаметра, вставляют дюбель и закручивают при помощи ключа распорный стержень, обычно это болт.

Для крепления конструкций к гипсокартонным или стенам из ДСП, применяют специальный дюбель-молль. Его механизм после вкручивания самореза напоминает бабочку, отсюда и название. Демонтировать такой дюбель можно будет только с частью стены.

Отправить ответ

avatar
  Подписаться
Уведомление о
