1-464 (серия домов) — Википедия
1-464 (серия домов) | |
---|---|
Местонахождение | ![]() |
Строительство | Конец 1950-х — конец 1970-х |
Использование | Жилой дом |
Количество этажей | 3-5 |
Количество лифтов | Нет |
Архитектор | Н.П. Розанов (руководитель), инженеры Б.Г.Кочешков, А.Г.Розенфельд, И.П.Полозов (Гипростройиндустрия) |

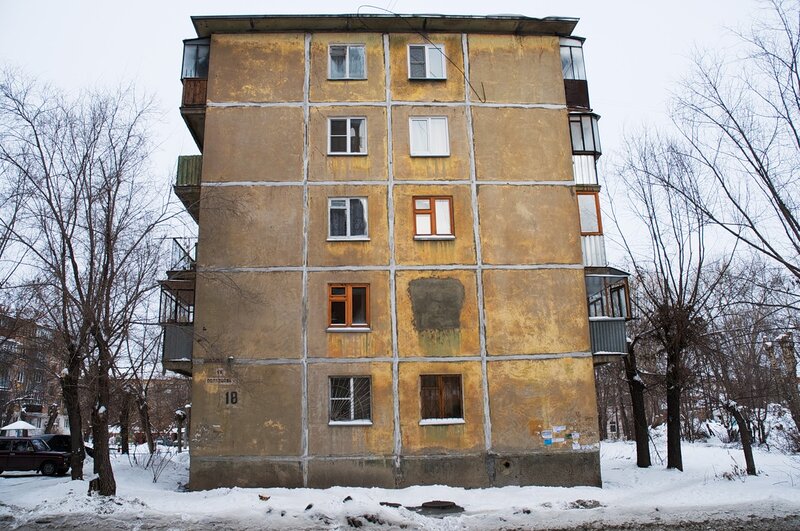

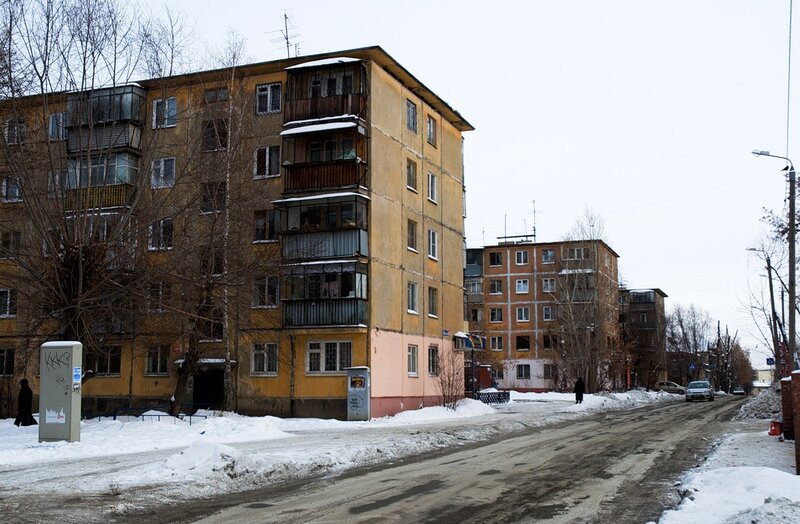

1-464 — серия жилых домов в СССР, разработана институтом Гипростройиндустрия в конце 1950-х годов. Общесоюзная серия панельных хрущёвок, строилась по всей территории СССР с конца 1950-х по середину 1960-х, модификации — по конец 1990-х. Хрущёвки серии 1-464 внешне узнаваемы по окнам на межэтажной площадке в подъездах, идентичным 2-створчатым окнам в квартирах.
Серия 1-464 признана достаточно удачной среди панельных хрущёвок[1] и широко распространена по всей территории СССР. В Москве строилась московская версия серии 1-464 с увеличенной площадью квартир под индексом 1605-АМ/5, эта модификация отнесена к сериям, подлежащим сносу.
Конструкция[править | править код]
Дома многосекционного типа, наиболее часто встречаются 4-секционные. Дом состоит из торцевых и рядовых секций.
Высота дома 5 этажей, реже 3 или 4 этажа. Первый этаж жилой.
В основу решения домов серии 1-464 положена перекрестно-стеновая конструкционная система. Наружные стены — 1- и 3-слойные железобетонные панели толщиной от 21 до 35 см в зависимости от климатического района строительства. Наружные панели — с «узким шагом», шириной 2,6 и 3,2 метра. Панели гладкие окрашенные, либо не окрашенные с гравийной обсыпкой. Балконы расположены на панелях шириной 3,2 м.
Перекрытия — сплошные железобетонные плиты толщиной 10 см. Перегородки — железобетонные, сплошного сечения, толщиной 12 см.
Крыша плоская совмещенная, невентилируемая. Крыша выходит за стены «козырьком» и покрыта рулонным битумным материалом. Водостоки наружные или отсутствуют. Технический этаж (чердак) отсутствует. Высота потолков 2,5 м.
Коммуникации[править | править код]
Отопление — центральное водяное, холодное водоснабжение — централизованное, канализация — централизованная. Горячее водоснабжение — централизованное или локальное (газовые колонки), в последнем случае в конструкции дома предусмотрены дымоходы. Вентиляция — естественная на кухне и в санузле, вентканалы расположены в стене между санузлом и кухней.
Квартиры оснащены ванной и газовой кухонной плитой, при отсутствии газификации — электрической.
Лифт и мусоропровод отсутствуют.
Квартиры[править | править код]
В домах присутствуют одно-, двух- и трехкомнатные квартиры. На лестничной площадке расположены 4 квартиры. В торцевых секциях набор квартир 1-1-2-3 или 1-2-2-2, в рядовых 1-2-3-3 или 2-2-2-3.
Число комнат | Общая площадь, м² | Жилая площадь, м² | Площадь кухни, м² |
---|---|---|---|
1 | 30-31 | 18 | от 5 |
2 | 32-46 | 17-35 | 5,6-6,3 |
3 | 55-58 | 39-45 | 5,6-6,3 |
Комнаты в 2-комнатных и 3-комнатных квартирах смежные, в угловых квартирах — раздельные. Санузел совмещенный во всех квартирах.
Типовые проекты заводов[править | править код]
Для производства комплектов изделий серии I-464 институтом «Гипростройиндустрия» в 1959 году были разработаны типовые проекты заводов. Авторами этих проектов заводов были инженеры В.А. Гирский, Н.М. Гайсинский, М.З. Окунь, А.А. Сусников, М.И. Витальев и Н.М. Антощенко.
Преимущества и недостатки[править | править код]
Преимущества:
- Перекрестно-стеновая конструкция здания более прочная и долговечная, чем у другой популярной серии хрущёвок 1-335, использующей «неполный каркас».
- По сравнению с другими сериями хрущёвок — практически везде присутствуют балконы.
- Большее количество трехкомнатных квартир по сравнению с распространенными модификациями кирпичных хрущевок 1-447.
- Жилые дома серии 1-464, как правило, находятся в районах «срединного пояса» городов с хорошо развитой инфраструктурой и транспортной доступностью.
Недостатки:
- Невозможность перепланировки квартиры из-за наличия внутренних несущих стен. Возможен демонтаж только двух стен санузла и некоторых перегородок.
- Низкая теплоизоляция внешних стен.
- Плохая звукоизоляция внутри дома.
- Плоская мягкая кровля имеет невысокий срок службы (10-15 лет). Летом крыша сильно нагревается.
- Смежные комнаты в трёхкомнатных и наибольших по площади (44-46 кв. м.) двухкомнатных квартирах. «Вагонные» пропорции комнат в форме вытянутого прямоугольника с окном на меньшей стороне.
- Тесная прихожая.
- Совмещенный санузел во всех квартирах.
- Как и у всех хрущёвок — малый размер кухни.
- Очень маленькие лестничные площадки даже по сравнению с некоторыми сериями хрущёвок (в 2 раза меньше чем у почти идентичной по планировке серии 1-335).
- При варианте компоновки с преобладанием двухкомнатных квартир (в торцевых секциях 1-2-2-2, а в рядовых 2-2-2-3) все квартиры, кроме угловых выходят на одну сторону света.
1-464Д | |
---|---|
Девятиэтажка серии 1-464Д в Волгограде | |
Местонахождение | ![]() |
Строительство | 1966 — 1990-е |
Использование | Жилой дом |
Количество этажей | 5, 9, 12 |
Количество лифтов | 1-2 |
Архитектор | Николай Петрович Розанов |
В 1960 г. институтом Гипростройиндустрия была проведена работа по корректировке проектов, в результате которой выпущены откорректированные чертежи проектов с индексом «А». В 1963—1964 гг. на ее основе институтом ЦНИИЭП Жилища разработана улучшенная серия 1-464А с индексами 14..18.
В домах серии 1-464А-14..1-464А-18 сокращено количество проходных комнат, появились раздельные санузлы, двухкомнатные квартиры с двусторонней ориентацией («распашонки»). В угловых секциях могли располагаться четырехкомнатные квартиры с двумя малометражными комнатами вдоль торцевой стены. На лестничной площадке по 3 квартиры. Снаружи дом можно отличить по спаренным балконам со стороны подъездов и уменьшенного количества балконов на обратной стороне.
В 1965—1966 гг. ЦНИИЭП Жилища была конструктивно переработана действующая серия 1-464А и значительно расширена номенклатура проектов жилых домов. Таким проектам был присвоен индекс «Д»[2].
На основе серии 1-464Д была разработана серия 111—121[3] (первоначальное название 1-464М). Конструкции домов 111—121 были унифицированы с 1-464Д, что позволяло упростить переналадку домостроительных комбинатов. Планировка квартир была полностью переработана, площадь двух- и трехкомнатных квартир увеличилась на 8-12 м2, поэтому 111—121 относится к достаточно комфортным позднебрежневским сериям («новая планировка»).
Региональные модификации[править | править код]
Якутск[править | править код]
Для Якутска была спроектирована серия 1-464ВМ со следующими особенностями:
- свайный фундамент с проветриваемым подпольем для условий вечной мерзлоты;
- центральное расположение лестничной клетки-шахты без естественного освещения, за исключением световых окон крышевой надстройки;
- все коммуникации расположены в техническом этаже, расположенном под первым жилым;
- имеется чердачный этаж под плоской кровлей;
- во многих домах применены нетипичные для крупнопанельного и для индустриального строительства в целом решения в виде оштукатуренных пустотных деревянных межкомнатных перегородок и дощатых полов по деревянным лагам;
- В доме от 3 до 6 секций. Поворотных секций не предусмотрено. Наиболее распространен 4-секционный вариант. При строительстве на уклоне возможно ступенчатое расположение секций относительно друг друга. Первые дома строились 4-этажными, поздние все 5-этажные. Первый этаж жилой, встроенных помещений не предусмотрено, но иногда квартиры на первых этажах изначально занимались учреждениями, за исключением торговых;
- квартиры одно-, двух-, трёх- и четырехкомнатные. Проходных комнат нет, четырехкомнатные квартиры угловые, санузел раздельный за исключением однокомнатных квартир, в каждой квартире лоджия. Лоджии расположены спаренно. Набор квартир в торцевых секциях 1-1-4-4, в рядовых 2-2-3-3;
Дома серии 1-464ВМ строились в Якутске и окрестностях с 1972 по 1996 годы. В годы строительства в проект вносились изменения, например, были ликвидированы галереи с коммуникациями, соединяющие дома, ровная кровля без выступов над лестничными клетками, железобетонное балконное ограждение вместо металлического решетчатого, изменялась конфигурация крышевой надстройки над лестничной клеткой.
Производством домов серии 1-464ВМ занимался ныне несуществующий Кыл-Бастахский ЗЖБИ в одноимённом микрорайоне на окраине Покровска. Дома строились преимущественно в Якутске, а также в Покровске и Мохсоголлохе.
Ярославль[править | править код]
В Ярославле была разработана региональная серия 1-464ДЯ, представлявшая собой глубокую модификацию серии 1-464Д. Дома исполнялись в пятиэтажном и девятиэтажном вариантах. На этаже расположено 4 квартиры — две трехкомнатные, двухкомнатная и однокомнатная. Лестничная площадка тамбурного типа, позволяет изолировать общий тамбур на каждые 2 квартиры. В домах запроектирован мусоропровод, в девятиэтажных — пассажирский лифт.
Одно- и двухкомнатные квартиры односторонние, трехкомнатные — двухсторонние. Все комнаты в квартирах изолированные, площадь общей комнаты 17 м2, спален 12-12,5 м2, кухни — 8,7 м2. Санузлы раздельные с поперечно ориентированной ванной и местом для стиральной машины. Все квартиры имеют лоджии, расположенные на тыльной стороне дома и утопленные в фасад. В трехкомнатных квартирах дополнительно имеется балкон, расположенный со стороны подъездов, на который имеется выход из общей комнаты. В трехкомнатных квартирах оборудованы небольшие кладовки, расположенные в конце внутриквартирного коридора.
Дома серии 1-464ДЯ производились Ярославским ДСК в 1970-е и 1980-е[4]. Строительство домов велось преимущественно в Ярославле (Брагино) и Тутаеве, а также в Рыбинске, Ростове и других городах и поселках области.
Новополоцк[править | править код]
В 1972-1977 годах в молодом городе Новополоцке (Белорусская ССР) шло крупномасштабное панельное строительство, а также вводились новые градообразующие предприятия. С этой целью БелНИИПградостроительства разработало ряд блок-секций регионального типа для производства на Новополоцком ДСК. Региональная серия получила индекс 1-464ДН. В 1980 г. произошла корректировка проекта 1-464ДН. Новополоцкий ДСК и Трест №16 «Нефтестрой» производили панели до середины 1990-х годов (тогда был смонтирован последний 10-этажный дом серии в Новополоцке, а производство было остановлено).
По некоторым данным, всего было построено 219 домов, из них 106 — в Новополоцке, 78 — в Полоцке. Также было построено 2 дома в Ленинграде.
Было разработано 13 форматов блок-секций и размещением квартир и числом комнат в оных. Санузлы раздельные, квартиры имеют лоджии и балконы (в трёхкомнатных — одна лоджия и один балкон, в четырёхкомнатных — две лоджии и один балкон, одна лоджия выходит на торец дома). Вход в квартиры осуществляется через общий карман-тамбур, на лестничной клетке на чётных этажах созданы баки для мусоропровода. Запроектирован и пассажирский лифт (в высотных домах).
- Серия дома 1-464
- Серия 1-464: описание, модификации, планировки
- Типовые проекты серии 1-464 и планировки
- Типовые серии жилых домов в г. Новосибирске: варианты перепланировок, планировки
- Серия домов 1605-АМ — московская модификация серии 1-464
- Н.П.Розанов, Крупнопанельное домостроение, Москва, Стройиздат, 1982, 224 стр. с илл.
- В.А.Коссаковский, Пионер индустриального домостроения, Москва, Стройиздат, 1980, 80 стр. с илл.
планировка 2-х, 3-х и 4-х комнатной квартиры, несущие стены
Дома серии 1–464 — это наследие советского прошлого. Проектная документация была разработана московскими архитекторами института «Гипростройиндустрия» к 1957 году. А уже в следующем году было построено первое пятиэтажное здание серии 1–464 из семейства «хрущевок». Дома 1–464 строились на всем советском пространстве до 1963 года, а модифицированные версии, например, серии 1-464А-20, вплоть до 1975.
Описание дома
Среди жилых зданий хрущевского периода серия 1–464 считается самой удачной. Отличить дом серии 1–464 от других строений хрущевского периода можно по окнам, установленных на межэтажных площадках. По внешнему виду они полностью совпадают с 2-створчатыми окнами жилых квартир.
Строение серии 1–464 представляет собой жилое здание, состоящее из торцевых и рядовых секций. Как правило, количество секций подъездов 4. Это наиболее применяемый вариант планировки. Этажность крупнопанельных жилых домов принята в 5 этажей. Поначалу строили 3-х и 4-х этажные варианты, но в услугу прямой выгоды остановились на 5-ти уровневой версии.

При возведении зданий серии 1–464 была использована конструктивная схема с продольными и поперечными несущими стенами. Наружные стены представляют собой одно или трехслойные ж/б панели с толщиной от 210 до 350 мм в зависимости от климатических условий региона строительства. Ширина железобетонных панелей с малым шагом 2600 и 3200 мм. Они могут быть окрашены или покрыты слоем из гравийной обсыпки. Балконы установлены на плитах большей ширины.
В качестве межэтажного перекрытия применяют сплошные ж/б плиты, толщиной 100 мм. Перегородки изготавливают из армированного бетона сплошного сечения шириной не менее 120 мм. Планировка дома предусматривает совмещенные санузлы.
На плоской крыше устроена мягкая кровля из рубероида на основе битумной мастики. Водоотвод осуществляется за счет наружной системы водостоков. Технический этаж в доме серии 1–464 не предусмотрен. Высота потолка 2500 мм.
Жизнедеятельность здания обеспечивается за счет централизованных систем водопровода, канализации и отопления. Электро и газоснабжение осуществляется от общегородских электрических и газовых сетей.
Вентиляция внутридомового пространства происходит естественным путем за счет окон и вентканала, согласно планировке, расположенного в стене между кухней и туалетом.
Совмещенный санузел оснащается сантехническим оборудованием, а кухня плитой для приготовления пищи. Лифт и мусоропровод проектом 1–464 не предусмотрены.
Преимущества и недостатки
Хотя на тот период строения типовой серии 1–464 были наиболее комфортным жильем, у них были положительные и отрицательные стороны. Нужно отдать должное, что недостатков было все же больше.
Преимущества
- Конструктивная схема домов 1–464 с продольными и поперечными несущими стенами позволяет получить более прочные и долговечные сооружения. Она намного надежнее, чем «неполный каркас», используемый в хрущевках1–335.
- В зданиях серии 1–464 в каждой квартире, кроме первого этажа, установлены балконы.
- В сравнении с серией 1–447 аналогичного периода в домах 1–464 большее число трехкомнатного жилья.
- Жилыми домами типовой планировки производилась застройка центральных районов городов.
Недостатки
- Отсутствие возможности изменения планировки квартир. Ввиду того что практически все стены несущие, их нельзя ни демонтировать, ни частично разрушить.
- Теплоизоляционные свойства наружных стен низкие.
- Плохая шумоизоляция межквартирных и межкомнатных перегородок.
- Рулонно-битумное покрытие кровли имеет срок службы до 15 лет. В летнее время крыша сильно нагревается прямыми солнечными лучами.
- Двух и трехкомнатные квартиры, согласно планировке имеют проходные комнаты.
- В прихожей мало свободного места.
- Ванная комната и туалет во всех квартирах совмещены.
- Небольшие габариты кухни.
- Лестничные площадки меньше, чем в других сериях аналогичного жилья.
- Все квартиры, за исключением угловых, ориентированы в одном направлении.
Планировка квартир
Проект серии 1–464 предусматривает наличие одно, двух и трехкомнатного жилья. В каждом подъезде на этаже расположено по 4 квартиры. В зависимости от использованных секций изменяется набор помещений. В торцевых секциях это может быть 1–1–2–3 или 1–2–2–2, а в рядовых 1–2–3–3 или 2–2–2–3. Планировка жилых комнат в 2-х и 3-х комнатных квартирах смежная и только в угловых раздельная.


Размещение квартир
Сейчас принято решение во многих городах избавиться от старого домов хрущевского периода, но серии 1–464 это не касается, поэтому целесообразно привести свое жилье в комфортное состояние самостоятельно.
Однокомнатная
Говорить об удобствах однушки в старом панельном доме 1–464 не стоит. Общая площадь 30 квадратов. Из них жилая комната занимает18 кв.м, остальные метры разделены между кухней (5 кв.м), совмещенным санузлом и коридором. Перепланировка невозможна, все стены несущие.


Однокомнатная квартира
В этом случае изменить планировку можно без значительных преобразований:
- В прихожей вместо обычного шкафа установить неглубокий (400 мм) шкаф-купе на всю стену.
- В ванной комнате поставить унитаз со скрытым бачком. Это даст возможность спрятать коммуникации. Стиральную машину узкой модели разместить под раковиной.
- На кухне убрать обеденный стол, а все пространство отдать под приготовление пищи. Роскошный кухонный стол Г или П-образной формы решит все проблемы, включая утренний кофе.
- Жилую комнату делят на две зоны: спальную и гостиную.
Существует еще один вариант изменения планировки. Все остается как в первом случае, только в жилой комнате устанавливают легкую перегородку из ГКЛ или узкого пенобетона. Такое изменение планировки придётся согласовать в соответствующих инстанциях, так как изменяется конфигурация стен.
Двухкомнатная
Типовая планировка двухкомнатной квартиры дает больше возможностей для дизайна. Общая площадь в 46 квадратов не позволит сделать шикарные апартаменты, но улучшить условия проживания может вполне.


Двухкомнатная квартира
В двухкомнатной хрущевке изменить планировку можно следующим образом:
- основательно увеличить санузел за счет коридора;
- организовать большую комнату для приема гостей, объединив гостиную с кухней;
- сделать из двухкомнатной квартиры «трешку», разделив существующую гостиную легкой перегородкой.
Трехкомнатная


Трехкомнатная квартира
Общая площадь 3-х комнатной квартиры в хрущевке 1–464 составляет 58 кв.м. Это еще больше расширяет поле для деятельности по изменению планировки и улучшению комфортности жилья:
- вход в санузел можно перенести на стык стен;
- перегородки кухни и прихожей убрать;
- кладовую переделать под гардеробную.
И еще можно использовать много других идей, которые увеличат полезную площадь квартиры, повысят ее функциональность и улучшат условия проживания.
Серия 1-464А-3
Eu , 28 января 2011 в 16:55#1
О чем речь в такой толстой книге? Судя по весу — это Три Мушкетера со всеми продолжениями…
Eucariot , 29 января 2011 в 11:55#2
Ну как же, «культовая серия» панельных пятиэтажек, одна из первых в стране. Очень нужный и полезный материал для обследователей, большое спасибо.
Иван Косолапыч , 29 января 2011 в 12:31#3
Может кто в дежавюшку пережмет, я знаю здесь такие есть
ИЛИ , 29 января 2011 в 19:13#4
Уважаемый Альфред Саитович дополните Ваше приложение -что это-альбомы или отрывки серии?
С уважением
#5
Серия 1-464А = Серия типовых проектов четырех, пятиэтажных крупнопанельных жилых домов 1-464А
ТП 1-464А-3 = Пятиэтажный дом на 60 квартир
Альбом 1 часть 1 = Строительно-монтажные чертежи выше 0.00
Альбом 1 часть 2 = Строительно-монтажные чертежи ниже 0.00 для дома с техническим подпольем
Пльбом 2 = Сантехнические чертежи
Альбом 3 = Электротехнические чертежи
#6
Серия 1-464А = Серия типовых проектов четырех, пятиэтажных крупнопанельных жилых домов 1-464А
ТП 1-464А-3 = Пятиэтажный дом на 60 квартир
Альбом 1 часть 1 = Строительно-монтажные чертежи выше 0.00
Альбом 1 часть 2 = Строительно-монтажные чертежи ниже 0.00 для дома с техническим подпольем
Альбом 2 = Сантехнические чертежи
Альбом 3 = Электротехнические чертежи
#7
Спасибо, продолжай…
ApmeM , 09 февраля 2011 в 22:12#8
Уважаемый Альфред Саитович, а не могли бы Вы выложить 5-й альбом — нужен.
заранее спасибо.
#9
Ну извините. ЧТо было на руках то и смог выложить. Выдали В проектном институте по очень большому блату. Поскольку там не работаю.
P.S. Кто сможет в нормальном формате выложить — спасибо. Выложил фотографии.
#10
Спасибо
General information
Construction Information
SubsectionsDatabase statistics
|
Модификации серии типовых панельных домов 1-464
Благодаря низкой себестоимости строительства и применению строительных конструкций и материалов местного производства серия 1-464 завоевала большую популярность.
Архитекторы и строители, помня о необходимости срочной ликвидации бараков, идею комфортного жилья оставили следующим поколениям и ударно овивали серию 1-464 и модифицировали ее по мере надобности.
Тип всех домов серии — крупнопанельный
В основной массе это 4-5 этажные дома, причём пятиэтажек абсолютное большинство.
Высота жилых помещений от 254 до 262 см
Модификации серии можно условно поделить на два поколения и версии повышенной этажности.
Первое поколение жилых домов серии 1-464 с модификациями.
Первое поколение возводилось с 1958 года по конец 60-х годов
В основном версии отличаются составом квартир, этажностью и наличием нежилых помещений:
1-464(А)-(1, 2, 5, 6, 13, 27, 28)
1-464(А)-(3, 4, 7, 8)
1-464А-(9, 10, 11, 12)
1-464А-(14, 15, 16, 18)
Фотографии и планировка ранних версий серии 1-464
И модификации на этой основе:
1-464А-13 — 5-этажный 4-секционный дом на 64 квартиры и 40 комнат для малосемейных;
1-464А-27 — 5-этажный 4-секционный дом на 64 квартиры с магазином в первом этаже;
1-464А-28 — 5-этажный 4-секционный дом на 72 квартиры с нежилыми помещениями в торцах дома;
1-464А-30 — 5-этажный 5-секционный дом на 100 квартир (однокомнатных — 75, двухкомнатных — 25).
Дом версии 1-464А-30 и планировка квартир
Второе поколение общесоюзных пятиэтажек
Второе поколение домов с этажностью до пяти этажей строилось с начала 70-х до конца 80-х годов, причем появились даже редкие двухэтажные варианты.
В составе квартир появились четырехкомнатные и санузлы стали чаще выполнять раздельными.
Типовые проекты пятиэтажных домов
1-464А-(14, 15, 16, 17, 18)
1-464А-(58, 59, 60) — то же самое в конструкциях из керамзитобетона;
1-464А-(55,56,57)
1-464А-Э77 — с магазином в первом этаже.
1-464А-17а — вариант с помещениями бытового обслуживания в первом этаже.
Серию продолжили последующие модификации:
1-464Д-(101, 102, 103, 104, 105)
Второе поколение серии не только получило широкое распространение по территории СССР, но и увеличилось в высоту. Существуют версии, наконец подучившие лифт и мусоропровод, высотой от 9 до 16 этажей.
Первой девятиэтажкой стал проект 1-464А-20.
В дальнейшем строились версии:
1-464Д-(86, 87)
1-464Д-(101, 102, 103, 104, 105)
Девятиэтажки серии 1-464 и их планировка
Появилась «башня» на 9 этажей 1-464Д-89, предназначенная для местного кооперативного строительства.
Девятиэтажная односекционная башня 1-464Д-89
Дом 1-464Д-80 имел только однокомнатные квартиры для малосемейного заселения.
В этом доме только однушки
Дома версии 1-464Д-Э54 выросли до 14 этажей, а рекорд в 16 этажей принадлежит 1-464Д-Э104 и 1-464Д-Э193.
Фотографии высоток серии 1-464 в Подмосковье
В сибирском регионе разрабатывались в СибЗНИИЭП и строились свои модификации серии 1-464, которых насчитывается около десятка.
Подробнее о планировке квартир в серии 1-464 можно узнать здесь
На главную | База 1 | База 2 | База 3 |
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТРВТУВТУ МММПВТУ НКММПВУЕРВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CEN/TSГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ИЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнструкция по применениюИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКМСКОКодексКОТКПОКСИКТКТПКТРММ-МВИМВИМВИ.МНМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое письмоМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМПМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНМНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП ЭППНТП-АПКНТП-ОФНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОМУОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКВТОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТОТУПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПИПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПоручение Правительства РФПоручение Президента Российской ФедерацииПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОТ РЖДПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ КазССРРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРТУ РСФСРРТУ УССРРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ РКСТ РК ASTM DСТ РК ENСТ РК GB/TСТ РК IECСТ РК ISOСТ РК ISO/TSСТ РК АСТМ ДСТ РК ГОСТ РСТ РК ГОСТ Р ЕНСТ РК ГОСТ Р МЭКСТ РК ЕНСТ РК ИСОСТ РК МЭКСТ РК СТБСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТБСТБ CISPRСТБ ENСТБ ETSI ENСТБ IECСТБ IEC/PASСТБ IEC/TSСТБ ISOСТБ ISO/TSСТБ ГОСТ РСТБ ЕНСТБ ИСОСТБ МЭКСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО СРОСТО ТЕХПРОГРЕСССТО ФЦССТО ЦКТИСТО ЭКОЛАЙНСТО-ГК «Трансстрой»СТО-НСОПБСТО-СТУ МАСБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
Упорядочить по номеру документаУпорядочить по дате введения |
Хрущевки 121. Всесоюзная, 464 серия.: 76_82 — LiveJournal

Фактически первая, реально общесоюзная панельная серия (335 — появилась позже)
Строилась повсеместно, и в вариациях дожила до конца 70-х годов.
Характеризуется крайней дешевизной квадратного метра жилой площади,
планировками типа «стенной шкаф с окном», а также простотой возведения.
Начало строительства 464 серии домов началось в 1959 году.
Однако поначалу большого распостранения эти дома не получили,
К тому же 464 серия имела малый шаг поперечных несущих
стен 2,6-3,2 м.
Основные характеристики 464-серии:
Толщина несущих стен: 0,35 м
Материал несущих стен: бетон с покрытием керамической плиткой
Перекрытия: железобетонные, плоские на комнату.(см прилаг. чертежи)
Площадь кухни: 5-6 м2
секционный пятиэтажный дом. Секция состоит из 4-х квартир
на этаже: одной 1-комнатной, одной двухкомнатной
(со смежными комнатами) и двух 3-х комнатных
(со смежно-раздельными комнатами) квартир.
Ну а теперь еще немножко про 464 серию.
Базовая серия:
Её развитие, после передачи её в ЦНИИЭП-жилища:
Усовершенствованная 9-ти этажная серия .
И конструкция панелей.
Ну а теперь немного региональных вариаций:
КРУПНОПАНЕЛЬНЫЕ ЖИЛЫЕ ДОМА СЕРИИ 1-464А ДЛЯ СТРОИТЕЛЬСТВА В КИЕВЕ
9-ЭТАЖНЫЕ КРУПНОПАНЕЛЬНЫЕ ЖИЛЫЕ ДОМА
(ТИПОВЫЕ ПРОЕКТЫ 1-464А-51, 1-464А-52, 1-464А-53 И 1-464А-54)
Жилой дом на массиве «Водопарк» |
Жилой дом на массиве «Никольская борщаговка» в Киеве. Проект 1-464А-52. |
В основу планировки 9-этажпых домов положено шесть основных секций — 3 широтных и 3 меридиональных с шагом 2,6 и 3,2 м. Широтные секции 4-квартирные — 2.2.3.3, меридиональные — 6-квар-тирные — 1.1.2.2.3.3 (рядовая) и 2.2.2.3.3.4 (торцовая). Проектом предусмотрены различные типы квартир (1-, 2-, 3- и 4 -комнатные), отличающиеся планировочной структурой и размерами. Квартиры запроектированы с максимальным количеством непроходных комнат, с раздельными санитарпо-тсхническими узлами в 2-, 3- и 4-комнатных квартирах и совмещенными в 1-комнатных. Все квартиры имеют передние шириной 130 см, кладовые и антресоли.
Фрагмент застройки массива «Комсомольский» в Киеве. |
Жилой дом на массиве «Лесной» в Киеве. Проект 1-464А-54. |
Предусмотрены различные варианты наружных стеновых панелей лестничной клетки, ограждения балконов и лоджий. Конструктивная схема домов решена с несущими поперечными и продольными стенами при опирании панелей перекрытий по контуру. Это обеспечивает устойчивость и жесткость здания, рассматриваемого как пространственно работающую конструкцию, состоящую из системы замкнутых жестких коробов, воспринимающих вертикальные и горизонтальные нагрузки.
Жилой дом на массиве |
Авторский коллектив: архитекторы Л. Д. Куликов, Г. И. Копоровский, 3. С. Чечик, Р. В. Книжник, Ф. И. Боровик, С. Я Ходик; инженеры И. В. Онищенко, М. И. Медведев, В. И. Репях, Н. Н. Стелъмашенко, А. И. Браверман, Л. И. Геренцева, Е. Я. Шардер, И. М. Козырь, А. А. Факторович.
12-ЭТАЖНЫЙ КРУПНОПАНЕЛЬНЫЙ ЖИЛОЙ ДОМ
(ТИПОВОЙ ПРОЕКТ 1-464А-52)
Жилой дом на массиве «Водопарк» |
Жилой дом на массиве «Никольская борщаговка » в Киеве. |
Это дало возможность использовать освободившееся место для устройства второго лифта и организации поэтажных лифтовых холлов, соединенных с лестницей переходами. Постановка лестничной клетки под углом к зданию сделала возможным устройство небольшого входного вестибюля на I этаже, ведущего в лифтовой холл. Мусоропровод вынесен в отдельное светлое помещение. 12-этажный дом запроектирован 2-секционным. При необходимости секции могут быть сблокированы в 4- и 6-секционные жилые дома.
Авторский коллектив:архитекторы А. И. Заваров, Ю. Г. Репии, Ф. И. Боровик, С. Я. Ходик;
инженеры: И. В. Онищенко, М. И. Медведев, И. С. Горохов, В. Г. Житомирский, А. Ф. Косой, Ю. П. Головченко, П. Г. Сапак, Б. И. Векслер, О. А. Згурский.
КРИВОЛИНЕЙНЫЙ 12-ЭТАЖНЫЙ КРУПНОПАНЕЛЬНЫЙ ЖИЛОЙ ДОМ
В ЖИЛОМ МАССИВЕ «КОМСОМОЛЬСКИЙ»
Секционный жилой дом на жилом масиве |
В основу планировочной структуры дома положена секция с набором 2.2.3.3. Для придания домукриволинейной формы торцы секции скошены с двух сторон на 60 см по одному из фасадов в пределах шагов 2,6 и 3,2 м. Дом имеет 5 сквозных проездов. Отличительной особенностью дома является его наружная отделка. Наружные стеновые панели изготовляются в заводских условиях с облицовкой белой глазурованной керамической плиткой, стены в лоджиях, входы, торцы лестничных клеток и проезды облицованы темно-зеленой, экраны лоджи — светло-серой глазурованной плиткой.
Авторский коллектив: архитекторы А. И. Заваров, С. Я. Ходик; Ю. Г. Репин, Ф. И. Боровик, Э. В. Рязанцева;
инженеры И. В. Онищенко, М. И. Медведев, И. С. Горохов, Б. Г. Житомирский, Ю. П. Головченко, А. Ф. Косой, Н. Г. Сапак, О. А. Згурский.
Новосибирские клоны 464 серии
1-464 Классическая хрущёвка в 5 этажей с узким шагом (шаг 2,6+3,2 м) поперечных стен. Строилась «Сибакадемстроем» (ныне ООО «ЗЖБИ-3» ООО «КПД-Газстроймонтаж»). Первый 4-этажный дом построен в Академгородке в 1961 году. Позже серия строилась ДСК-1. Планировка 1-464:
Самая массовая новосибирская серия. Под маркой 1-464 выпускались как пятиэтажные, так и девятиэтажные («брежневка» 1-464Д) дома. Несмотря на различие во внешнем виде и в планировках, конструктивно здания очень близки и выполнялись из одинаковых элементов. Первый 9-этажный крупнопанельный дом ДСК-1 смонтировал в 1968 году на Затулинке. В 1972 году ДСК-1 стал генеральной подрядной организацией на строительстве всех домов серии 1-464, выпускавшихся до середины 1990-х гг. Планировка 1-464Д:
В серии кроме 5-ти и 9-этажных домов выпускались также 12-этажные 2-подъездные дома, первые из которых построили на Челюскинском жилмассиве в начале 80-х. Головной организацией, разрабатывавшей проекты серии 1-464 в СССР был ЦНИИЭП жилища. Лоджии 1-464Д, в отличие от 111-90, утоплены в плоскость фасада. Серией застроено большинство жилмассивов Новосибирска, кроме Калининского и Советского районов (в «Щ» и Ельцовке; на Обь-ГЭС и Шлюзе строились и 1-464Д, и 111-90).
И в Прибалтийских республиках:
Фото дома серии М-464
Характеристики М-464:
Тип дома – панельный
Этажность – 5-9, 14, 16
Квартиры – 1,2,3,4 комнатные
Производитель – ДСК-1 г. Минска
Годы строительства – 1970 – 1980е гг.
Города распространения – Минск
Одна из модификаций общесоюзной 464 серии.
Варианты планировок этажа в серии М-464 (не все):
Вот так зачастую выглядят 464-я серия сейчас:

Впрочем девятиэтажные версии находятся, как правило, во вполне достойном состоянии.
Источники: 1. http://vedmed1969.livejournal.com/532171.h2. http://community.livejournal.com/chelche
3. Форум город небоскребов
4. Форум Миси-МГСУ
5. Серии ЛенЗНИИЭП-а
6. Серии КиевЗНИИЭП-а
7. Серии 60-х
8. Портал «серии домов»
Оглавление всех выпусков :
«Почти все серии»
_________________
No comments
