Схема подключения твердотопливного котла – разбор нюансов

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С.

• Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
• Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе. Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар. С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

• Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
• Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
• В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

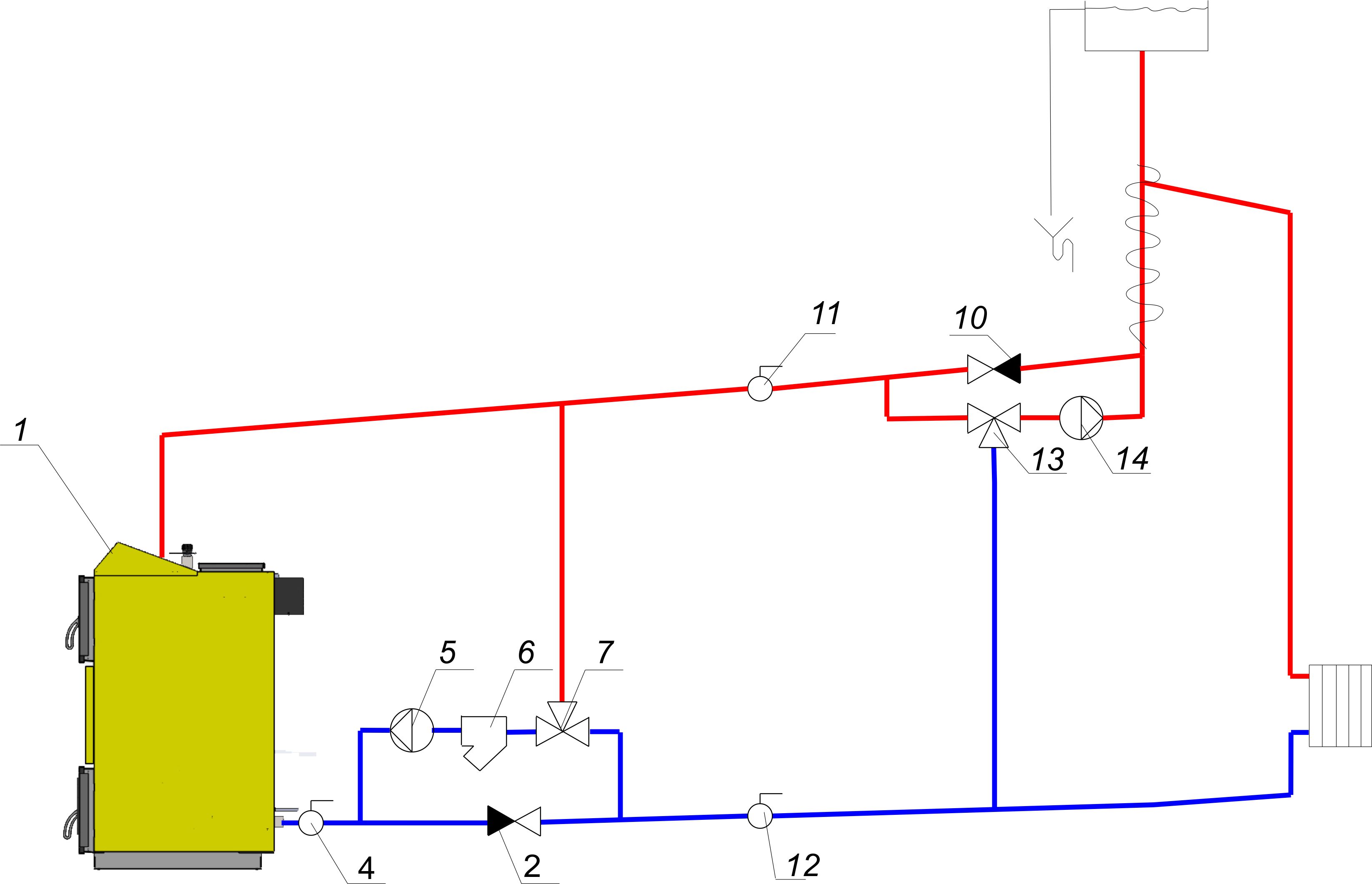

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению. Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

• В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
• Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
• Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.



Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.

Подключение, монтаж, установка и обвязка твердотопливного котла

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

• подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

• установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
• монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
• подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
• подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
• в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

  V бака = V системы : 10

  Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

• подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
• схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

Автор: Юрий Бедулин

24.01.2019

Вы уже заметили, что мы симпатизирует котлам Альтеп? Это действительно так! Нам нравится их размеры, толщина стали, размер топки, конструкция теплообменника с длинными дымовыми ходами… Цена у котлов Альтеп адекватная, что не мало важно в наше время. Котел, на фото, отапливает складские помещения под Минском с 2018года. Это был пробный вариант для клиента. Ранее свои склады они отапливали котлами Атмос. В 2019м году клиент заказал ещё один котел для отопления нового склада. По отзывам клиента -работа этого котла понравилась заказчику больше.

См.: Твердотопливный котел ALTEP Duo UNI Plus 75 Подключение, монтаж, установка и обвязка твердотопливного котла

Пеллетные котлы на пике популярности. Одним из самых востребованных производителей-это белорусский Tis. Можно по праву гордиться тем, что белорусские умы и руки сделали такой достойный котел.и это не просто слова продавцов, но и отзыв монтажников и многих пользователей. Перед отопительным сезоном эти котлы на пеллетах разлетаются как пирожки. Ежегодно перед отопительным сезоном образовывается очередь из желающих даже по 100%ной предоплате получить котел. Но приходится ожидать от 4 до 6 недель.

См.: Котел TIS DUO new Pellet 95 (тис дуо пелет) Котлы TIS (ТИС) — отзывы Установка, монтаж пеллетного котла

Эта подборка фото с объекта под Бобруйском. Заказчики обратились в начале 2020года за помощью в подборе твердотопливного котла для дачного домика. После обсуждения хотелок подготовили коммерческое предложение на рассмотрение. КП составили из частей: водоснабжение, канализация, этап радиаторов, этап теплого пола и топочной. Также этапами клиент и заказывал исполнение работ. В топочной смонтировано оборудование: котел SAS UWT 17 с автоматикой, теплоаккумулятор С-Танк, бойлер косвенного нагрева Электромет в настенном исполнении. За работу системы отопления отвечают насосные группы Барбери. Для поддержания положительной температуры в моменты отсутствия хозяева дома, смонтирован электрокотел Эван. На наш взгляд, топочная получилась очень хорошо. Помимо функциональности присутствует и эстетика.

См.: Твердотопливный стальной котел SAS UWT (с автоматикой) 17 кВт Теплоаккумулятор S-Tank AT Prestige 500л

Твердотопливные котлы-это наша разделенная любовь. Вот нравится нам и продавать и монтировать именно твердачи. Мы работаем с многими производителями котлов на твердом топливе. Но есть любимчики, в том числе и украинский Альтеп. Наши монтажники ласково называют его Альтепчиком (мимишненько, не для бруталов). Есть у этого производителя и уникальный котел для белорусского рынка с верхним выходом дымохода. Для домов, в которых идёт реконструкция и замена старых на новые котлов-это идеальный вариант. Он не занимает много места, имеет верхнее подключение, сделан из 5мм стали и снабжён автоматикой.

См.: Твердотопливный котел ALTEP Classic Plus 16 Монтаж твердотопливных котлов Монтаж дымоходов утепленных

Объект смонтированный в феврале 2021. От клиента поступил вопрос — войдёт ли все оборудование в маленькую топочную и так чтобы все узлы обвязки были доступны для обслуживания. Мы долго думали, вертели и так с сяк… И сказали, что впихнем. Но с монтажом этой сложной котельной справится только монтажник-виртуоз Владимир Трухан. На том и порешили, что делаем смету для согласования. Когда смета была готова, клиент сказал привычное возражение «ДОРОГО». Пришлось пересчитывать смету под «сварку». Вышло дешевле и мы ударили с клиентом по рукам. Владимир смонтировал эту котельную за 4 дня. Результат, считаем, что очень хорош!

См.: ПЛОСКИЙ ТЕПЛОАККУМУЛЯТОР ALTEP 800 л Стальной твердотопливный котел TIS UNI 15 Обвязка буферной емкости (монтаж теплоаккумулятора)

Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси «Котлы и отопление дома» цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе «под ключ».

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

Схема подключения твердотопливного котла к системе отопления

Правильно подсоединить оборудование данного типа к системе отопления можно только с учетом ее особенностей. Именно поэтому мы рассмотрим далее несколько типовых инженерных решений, отметим те детали, на которые следует обратить особое внимание. Отдельно изучим устройства, которые выполняют защитные функции при возникновении аварийных ситуаций. Эта информация пригодится для того, чтобы реализовать соответствующий проект своими руками и обеспечить высокий уровень безопасности в процессе будущей эксплуатации.

Подключение твердотопливного котла к гравитационной системе открытого типа

Здесь теплоноситель при нагревании поднимается вверх по трубам. Далее он поступает в радиаторы, где происходит его охлаждение. В ходе этого процесса увеличивается его масса и плотность. Под действием гравитационных сил он опускается вниз, к котлу, в теплообменнике которого происходит повторный нагрев. После этот цикл повторяется.

В этой системе отопления не требуется принудительная циркуляция жидкости. Она работает полноценно без специальных насосов. Это повышает ее автономность, увеличивает надежность, снижает уровень шумов.

Но имеются и некоторые ограничения, которые необходимо учитывать, чтобы произвести все необходимые работы своими руками правильно:

• Под действием естественных сил перемещение теплоносителя будет происходить не слишком быстро. Таким образом, нагрев помещений нельзя будет производить быстро.
• Этот же фактор ограничивает допустимую длину магистралей. В направлении по горизонтали она не должна быть выше 25-30 метров. При монтаже необходимо создавать уклон труб в сторону передвижения теплоносителя не менее, чем 0,5%.
• Котел устанавливается на 50 см ниже, чем батареи отопления. На стадии создания рабочих чертежей следует минимизировать количество поворотов, регуляторов, иных устройств, препятствующих свободному перемещению жидкости.
• Расширительный бачок монтируют в наиболее высокой точке трубопровода. В нем помимо избыточной жидкости накапливаются образующиеся в системе газы. При создании ими избыточного давления срабатывает клапан и осуществляется их вывод в окружающее пространство. Обязательно нужно сделать так, чтобы в помещении, где установлен бачок круглый год была положительная температура.

Подключение твердотопливных котлов отопления к закрытой системе

В этом случае пригодятся рекомендации, перечисленные выше, но используется иной бачок, закрытого типа. Внутри него установлена гибкая мембрана, изменяющая свою форму при увеличении уменьшении давления в трубопроводе. Размер этой емкости выбирается больше 10% от количества теплоносителя, которое способна вместить определенная система отопления. Этот бачок монтируют в нижней части обвязки. Как правило, его устанавливают в одной комнате с котлом, в обратной магистрали.

В закрытой системе обязательно надо устанавливать специальные контрольные и предохранительные изделия:

• Манометр используют для визуальной проверки давления.
• Аварийный клапан. Он открывается автоматически, если давление в системе поднимется выше номинального уровня.
• Воздушный клапан необходим для удаления образовавшихся газов.

Если перечисленные компоненты не входят в состав стандартной комплектации котла, то их следует приобрести отдельно. Их устанавливают в выходной магистрали.

Подключение твердотопливных котлов к другим системам отопления и их узлам

Далее перечислим особенности, которые относятся к часто встречающимся на практике инженерным решениям:

• Принудительная циркуляция. Здесь используется насос, который включается/выключается в зависимости от показаний датчика температуры, встроенного в обратную магистраль. Этот нагнетатель встраивается в линию между расширительным баком мембранного типа и котлом. В этой закрытой системе отопления нет недостатков, присущих гравитационному аналогу. Но в данном случае необходимо обязательно обеспечить бесперебойную подачу электроэнергии. Чтобы снизить риск возникновения аварий, рекомендуется устанавливать электронные блоки защиты от бросков напряжения. Пригодится наличие автономного бензинового или дизельного генератора.
• Коллекторы. Такие узлы часто используют в разных системах отопления. Он являются распределителями (один вход – несколько выходов). К ним можно подсоединять разные группы радиаторов, теплый пол, полотенцесушители. Это позволит производить необходимую пользователям регулировку отдельных приборов. Схема подключения твердотопливного котла не отличается от варианта, в котором используется принудительная, со специальным насосом система циркуляции. Необходимо отметить, что в данном варианте увеличится количество труб, сложнее будет их установка.

• Бойлер для подогрева воды. Его можно встроить своими руками параллельно в линии с радиаторами. Чтобы это устройство работало экономично, перед его теплообменником, на входе, необходимо установить клапан. Его настраивают таким образом, чтобы подача теплоносителя прекращалась при достижении необходимой температуры внутри бака.
• Подключение теплового аккумулятора повысит эффективность твердотопливного котла. В этой емкости, оснащенной хорошей изоляцией, накапливается нагретый теплоноситель. Он дозировано подается в систему отопления с помощью насоса и клапанов. Работа этого второго контура управляется автоматикой с использованием показаний температурных датчиков.

Защитные системы

Как отмечено выше, правильно произвести подключение твердотопливных котлов отопления можно только с обязательной установкой защитных устройств:

• Предохранительный клапан вставляется в разрез выходной магистрали и подключается к дренажу. Он срабатывает, если превышен определенный уровень давления в трубопроводе.
• Защита от перегрева обеспечивается подсоединением специального теплообменника. Если автоматика зафиксировала превышение температуры, то открывается клапан подачи холодной воды. Такой блок устанавливается на выходной линии.
• Подобную защиту можно создать в системе с бойлером косвенного нагрева. Его используют в качестве дополнительного аварийного контура при повышении температуры в основной линии выше установленного критического уровня. Понадобится установка обратного клапана и соответствующая настройка средств автоматики.

• Чтобы уменьшить вероятность образования очагов коррозии, можно устранить условия, способствующие образованию внутри котла конденсата. Для этого необходимо, чтобы температуры теплоносителя на входе и выходе отличались не более, чем на 20°С. Такой результат будет получен, если установить смесительный клапан термостатического типа в обратную линию. Он подсоединяется одновременно к подающей магистрали, подмешивает взятую из нее горячую воду для получения нужных температурных пропорций.

Схема системы подключения твердотопливных котлов отопления

Прежде чем рассматривать схемы подключения, необходимо знать, в чем особенности твердотопливных котлов по сравнению с другими видами, и учитывать это при определении схемы подсоединения источника тепла к системе водяного отопления здания.

Основной особенностью является следствие сжигания твердого топлива, а именно:

• повышенная инерционность
• образующийся в топливнике конденсат.

Примечание. Инерционность нагрева отсутствует у пеллетных котлов. После прекращения подачи древесных гранул в горелку пламя почти сразу угасает.

Явление инерционности. Опасно возможным перегревом водяной рубашки, вследствие этого теплоноситель внутри ее вскипает. Образовавшийся пар создает повышенное давление, которое может разорвать подающий трубопровод и даже корпус агрегата. Такая ситуация возможна, если обвязка котла сделана неправильно. Ведь нормальный рабочий режим твердотопливных котлов — максимальный: термостат реагирует на температуру теплоносителя 85°С, после чего прикрывает заслонку подачи воздуха, а горение в топке продолжается. Вода нагревается еще на 3-5 градусов, и нагрев останавливается.

Чтобы избежать превышения давления в обвязке участвует такой элемент, как группа безопасности:

Появление конденсата. Возникает на внутренней стороне топливника при прохождении по водяной рубашке недостаточно разогретой воды. Конденсат представляет собой агрессивную среду, от которой коррозируют стенки камеры горения: от тепла конденсат обретает состояние липкой субстанции, которую удалить не так просто. Она исполняет роль теплоизолятора и заметно снижает КПД котла. Проблему можно решить, установив в схему обвязки смесительный узел.

Чугунный теплообменник, не подвержен коррозии, но тут может возникнуть другая проблема — чугун разрушается от температурного шока. При отключении котла от электросети циркуляция прекращается, вода в радиаторах остывает, а в теплообменнике нагревается (из-за инерционности). При появлении электричества насос включается и направляет остывшую воду в разогретый котел. Резкий перепад температур вызывает температурный шок, чугунные секции дают трещины, на пол вытекает вода. Ремонт котла, в этом случае, довольно сложный.

При правильном монтаже вероятность таких последствий сводится к минимуму. Рассмотрим некоторые схемы подключения твердотопливных котлов отопления.

Каноническая схема

Схема включает два важных элемента — смесительный узел и группу безопасности. Существует много рисунков схем отопления — с бойлером косвенного нагрева, тепловым аккумулятором, гидрострелкой, где эти узлы не показаны, но они в реальной схеме должны присутствовать обязательно.

Группа безопасности на выходе патрубка теплоносителя обеспечивает автоматический сброс сетевого давления, достигшего определенного значения (обычно, это 3 Бар). Эту функцию выполняет предохранительный клапан. Группа также оснащена манометром для контроля давления и воздухоотводчиком для выпуска накопившегося в радиаторах воздуха.

Как функционирует схема

Начиная с растопки котла, смесительный узел, предохраняющий агрегат от температурных перепадов и от образования конденсата, работает следующим образом:

1. Дрова — на начальной стадии разгорания. Циркуляционный насос работает. Воздушный клапан закрыт. Теплоноситель через байпас проходит по малому кругу.
2. Температура воды в обратном трубопроводе повышается до 50°С. Выносной датчик подает команду на термоголовку, которая начинает давить на шток трехходового клапана, и холодная вода медленно подается в агрегат, смешиваясь с уже нагретой в байпасе.
3. По мере прогрева радиаторов повышается общая температура системы, и байпас полностью перекрывается, пропуская нагретую воду через теплообменник котла.

Такая схема обвязки твердотопливного котла самая надежная и простая. Смонтировать ее можно собственными силами. К этому дадим несколько рекомендаций относительно обвязки котла полимерными или полипропиленовыми трубами:

• Любой полимер обладает низкой теплопроводностью. По этой причине накладные датчики не корректно отображают температуру, а трехходовый клапан будет запаздывать. Чтобы обеспечить правильную работу этих элементов, нужно участок между тепловым генератором и насосом сделать металлическим.
• Трубу на участке между котлом и группой безопасности целесообразнее сделать из металла, далее можно прокладывать полимер.

На заметку. Циркуляционный насос нужно устанавливать на обратке, перед котлом. Если он будет установлен на подаче, то при появлении пара перекачивание теплоносителя не будет происходить (водяные насосы не перекачивают газы). В этом случае, из-за перегрева котла, возможен взрыв.

Схема подключения с буферной емкостью

Чтобы эффективность работы твердотопливного котла была с заявленным производителем КПД, ему необходимо функционировать в максимальном режиме. При прикрытии воздушной заслонки, для замедления горения, в топку не достаточно поступает кислород. В этом случае значительно снижается КПД от сжигания древесины или угля, увеличиваются выбросы угарного газа. Чтобы этого не происходило, используют буферную емкость.

Для справки. В странах ЕС, именно по причине выбросов СО2, запрещена эксплуатация твердотопливных котлов без буферных емкостей.

Другой аспект. Максимальная температура теплоносителя 85°С, а разовой закладки дров хватает примерно на 4 часа. Многие владельцы частных домов этим не довольствуются. Проблема решается включением в систему обвязки буферной емкости, которая будет служить баком-аккумулятором.

Для управления температурой воды в радиаторах на другой стороне бака также ставят трехходовой клапан и еще один насос. Теперь не будет необходимости каждые 4 часа подкидывать дрова: после охлаждения топки обогрев дома будет происходить от буферной емкости. Как долго? Это будет зависеть от ее объема и степени нагрева. Для обогрева площади 200 м² емкость должна быть не менее 1 м³.

Все элементы схемы должны находиться на своем месте. Агрегат должен стоять на жестком основании. Для этого обустраивают 5-сантиметровую стяжку с подсыпкой. Расширительный бак необходимо располагать только сверху системы: удобнее всего его устанавливать на верхних этажах дома или на чердаке.

Хорошим решением будет оборудовать дымоход клапаном из нержавеющей стали, а в нижней части конденсатозаборником. Для удобства уборки сажи по всей длине лучше сделать негабаритные люки.

Монтаж котла и выбор схемы подключения — дело непростое, поэтому лучше обратиться за консультацией к специалисту.

Вариант схем отопления частного дома.

Система отопления частного дома.
В данной статье рассмотрим несколько самых популярных систем отопления для частного дома.
Система с естественной циркуляцией, характерна в Беларуси в строениях которые были построены в 80-90-ых годах. На сегодняшнее время, такие системы мало кто ставит, т.к. протяженность желательно что бы была не более 30м., да и эстетики в такой системе отопления маловато, широкие трубы, которые идут под потолком,  да еще и под наклоном. Но то, что у вас есть естественная циркуляция, это несомненно огромный плюс, вы экономите на циркуляционном  насосе, на электропитании (отопительная система будет полностью энергонезависимой) и самое главное —  безопасность, давление в таких системах не образуется, а значит и возможность расхождение швов водяной рубашки исключен.
В системе с естественной циркуляцией движения воды происходит за счет ее расширения  и потере плотности при нагревании.

Система отопления с применением циркуляционного насоса и расширительного бака закрытого типа более распространённая при строительстве систем отопления в частных жилых домах (коттеджах) более популярна и может отличаться только подводом труб к радиаторам отопления. Фото (схема), которая приведенная ниже состоит из подвода одной трубы, она считается менее затратной при изготовлении отопления, но эффективность не большая, т.к. при прохождении теплоносителя через большие участки приведет к его остыванию и последний радиатор отопления может быть уже и не таким теплым.



Одна из самых оптимальных и эффективных систем будет двухтрубная система отопления. Она конечна более затратная, но и более эффективная, вы можете управлять каждым радиатором по отдельности и равномерно отапливать любое помещение, независимо на каком расстоянии оно находиться от котла.

Коллекторная схема отопления дома, является сомой дорогой из рассмотренных сегодня. При такой схеме отопления вы легко можете регулировать количество воды проходящее через радиатор отопления, что позволяет управлять мощностью радиатора.

Как мы видим, существует большое количество различных схем отопления, но экономя на материале, выбирая менее затратную схему, вы потеряете на качестве, эстетике и комфорте.

Схема подключения двух котлов

Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме. Следующие шаги заключаются в регулярном подбрасывании дров либо других видов твердого топлива. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. Как правильно подключить и реализовать своими руками схему подключения твёрдотопливного и электрического котла отопления?И даже когда дом посещается только в выходные дни, требуется поддержание минимальной температуры, во избежание конденсации влаги на внутренних поверхностях в помещении. Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом. Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует GSM модуль. который контролирует режим работы отопительного оборудования.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

3. Индукционные котлы.

Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

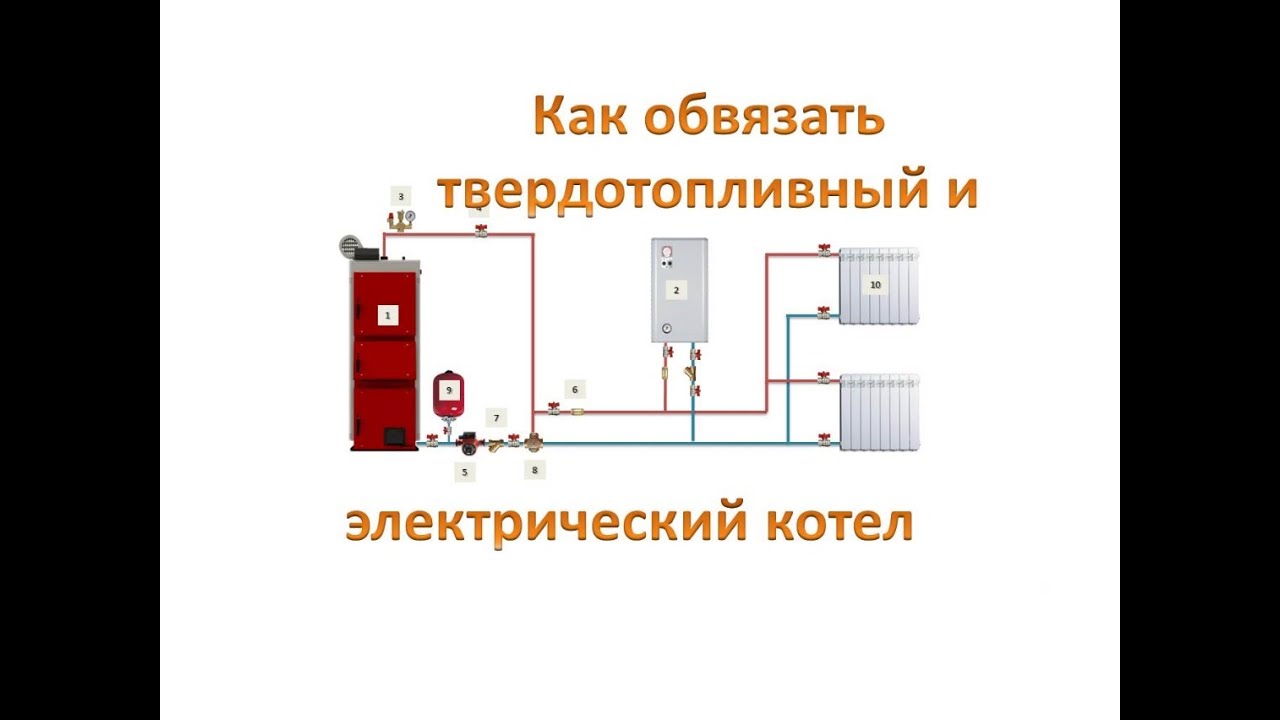

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

работающий ТТК поддерживает комфортную температуру воздуха в помещении;

топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;

температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.

Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются блоки дистанционного контроля. которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться. Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов -дополнительное удобство контроля системы отопления.

Добавить комментарий Отменить ответ

Подключение электрокотла к системе отопления: инструкция

Из всех современных способов обустройства отопительной системы в жилом доме, наиболее эффективным, экологичным и безопасным специалисты считают обогрев с использованием электрического оборудования. Правильное подключение электрокотла к системе отопления является важным этапом монтажных работ.

Электрические нагревательные приборы имеют высокий КПД, что позволяет обеспечивать в любом помещении оптимальный температурный режим. Большинство моделей котлов, представленных на отечественном рынке, производители оснащают контрольными и регулировочными приборами. Благодаря этим устройствам, отопительное оборудование функционирует в оптимальном рабочем режиме, что позволяет значительно снизить потребление энергоносителей.

Электрокотлы для систем обогрева зданий не имеют деталей, механически воздействующих друг на друга. По этой причине риск поломки приборов значительно снижается. Схема подключения электрического котла отопления отличается от способов установки нагревательных устройств, работающих на других видах топлива.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.

Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.

Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.

Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.

Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент — монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Особенности подключения электрокотла к сети

Выполняя подключение электрокотла к электросети, следует делать медную проводку. В заводской инструкции по установке прибора, которая прилагается к нему, содержится информация о рекомендуемом сечении провода (прочитайте также: Подключение котла к системе отопления — делаем правильно ).

Электрические соединения оборудования внешнего типа необходимо производить путем использования специальных выводов для кабелей, они должны находиться в левом нижнем углу. Здесь же следует располагать латуниевую клемму заземления с болтом, имеющим размер М6.

При проведении работ по врезке котла в отопительную систему и обустройстве заземления нужно обратить внимание на обеспечение надежного контакта между металлическим корпусом прибора и болтом из латуни. Прежде, чем закрепить болт на раме, место соединения тщательно зачищают.

Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения. Чтобы приборы нормально функционировали в каскаде, клеммы управляющего устройства необходимо соединять с управляемым агрегатом. Если руководство отопительной системой выполняется при помощи регулятора комнатного варианта, тогда контакты управления следует присоединить к клеммам аппарата управления.

Подключение электрокотла к сети предполагает, что прибор нужно осмотреть визуально и убедиться в его правильном расположении. Кроме этого, необходимо проверить, находится ли давление теплоносителя в системе в норме и в том, что все коммуникации присоединены.

Завершение монтажа отопительной системы

На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;

трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;

на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;

перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;

после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

После завершения монтажа электрокотла и радиаторов отопления, требуется проверить работоспособность датчиков, контролирующих и регулирующих состояние элементов отопительной конструкции.

Особенности системы отопления, детальное видео:

Подключение электрокотла к ТТ котлу

При необходимости обеспечить теплоснабжение загородного дома, специалисты считают, что наиболее надежным и выгодным способом является подключение электрокотла к твердотопливному котлу. Прибор, работающий, например, на дровах будет резервным энергонезависимым источником тепла.

Чаще всего конструкцию электрический + твердотопливный котел монтируют в домах, площадь которых составляет от 100 до 200 «квадратов», когда в населенном пункте отсутствует магистральный газопровод. Главное, чтобы к зданию была подведена необходимая электрическая мощность.
Такая комбинация нагревательного оборудования выгодна тем, что цена на электрический и ТТ неавтоматизированный котел класса эконом в несколько раз ниже, чем стоимость устройства, работающего на жидком топливе. В случае поломки электрического генератора тепла до приезда ремонтной бригады дом можно отапливать, к примеру, дровами. Читайте также: Подключение твердотопливного котла к закрытой системе отопления .

Как подключить электрический котёл одновременно с твёрдотопливным

Это наиболее часто встречающиеся сочетания в комбинированных системах. Твёрдотопливный котёл даёт не дорогой способ отопить дом, дрова, брикеты, пеллеты и т д. служат основным видом топлива. На нем котёл работает постоянно. Электрический агрегат даёт нам удобство в отоплении дома. Обычно это используется так. Днём топиться твёрдотопливный котёл. Вечером, когда мы ложимся спать, чтобы не подниматься и не подбрасывать дрова вступает в дело электрический котёл.

Когда древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и подхватывает отопление, когда температура падает.

Как сделать так чтобы электрический котёл работал согласованно с твёрдотопливным

Включаем котлы параллельно. И это основной вид включения. В электрическом котле насос встроен внутри котла. У твёрдотопливного котла насос обычно устанавливается снаружи. Для того чтобы они не мешали друг другу работать нам нужно обеспечить движение теплоносителя без паразитных потоков. Для этого нам нужно установить в систему обратный клапан, перед твёрдотопливным и электрическим котлом.

Обратный клапан позволяет теплоносителю двигаться только в одну сторону. Когда работает твёрдотопливный котёл теплоноситель двигается по системе отопления. Он возвращается в котел, не образуя противотока, из-за обратного клапана. Так происходит и при работе электрического котла.

Как добиться правильной работы насосов

Надо добиться согласованной работы насосов 1 и 2. Производительность первого насоса должны быть всегда больше Q1. чем производительность насоса Q2. Почему? Если у нас производительность насоса в электрическом котле Q2 будет больше, то насос твёрдотопливного котла не сможет передавить насос электрического. (Смотри схему)Теплоноситель в твёрдотопливном котле будет застаиваться, а это приведёт к перегреву и закипанию, вплоть до взрыва. Для того чтобы этого не произошло должно быть всегда обеспечено движение теплоносителя. В электрическом котле ничего страшного нет, он выключится.

· Параллельное подключение котлов в систему отопления;

· Устанавливаем обратные клапана на подаче на обоих котлах;

· Установка насоса на обратке, желательно после расширительного бачка, он будет тянуть из бачка и тем самым повышает свою производительность;

· Обязательно иметь ИБП (источник бесперебойного питания), для насоса №1;

· Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла.

Здесь нам потребуются датчики температуры. Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла. Когда не топится твёрдотопливный котёл не выгодно гонять теплоноситель. В дымоходе обязательно есть движение воздуха. Часть тепла через теплообменник будет улетать в трубу.

Чтобы этого не было насос твёрдотопливного котла нужно выключить. На подаче твёрдотопливного котла ставится термостат, который при достижении определённой температуры отключит работу насоса. Как это выглядит в нормальных условиях? Вы приезжаете домой начинаете топить котёл. Как только вы его растопили датчик, увидел повышение температуры, он включает насос и твёрдотопливный котёл начинает работать на подогрев системы отопления.

Температура в доме постепенно растёт. Электрический котёл продолжает работать. Как только термостат комнатный увидел, что температура в комнате достигла заданных параметров, термостат отключает работу электрического котла. Дальше тепло будет поддерживаться работой твёрдотопливного котла.

Последняя топка. Температура начинает падать. Термостат включает электрический котёл. Он поддерживает установленную температуру в ночном режиме. Когда в твёрдотопливном насосе все угли прогорят. Реле выключит насос и исключит весь твёрдотопливный котёл из системы отопления. Закроет возможность терять тепло через теплообменник котла в дымоход.

Электрический котёл одновременно с твёрдотопливным позволяет экономить на отоплении дома. По этой схеме, возможно, добавить и подключить любое сочетание видов отопительных агрегатов. Если уже есть какой-нибудь работающий котёл, то достаточно будет добавить ещё один, который позволит снизить затраты.

Как подключить твердотопливный и газовый котлы в одну систему

• Ещё статьи из этой рубрики:

Published on  November 17th, 2017

схема как сделать своими руками

1. Что такое обвязка, ее задачи и виды
2. Обвязка по схеме с естественной циркуляцией
3. Система отопления с принудительной циркуляцией
4. Обвязка с использованием резервного котла

Система отопления, помимо твердотопливного котла, содержит в себе еще множество элементов. Правильно подключить и настроить все элементы этой системы не простая задача. В данной статье мы разберем различные схемы подключения, взвесим достоинства и недостатки каждой из них, разберем различные нюансы и тонкости. Надеюсь, данная статья поможет вам безопасно и эффективно обвязать твердотопливный котел своими руками.

Что такое обвязка, ее задачи и виды

Итак, что же такое обвязка? Так называют процесс наиболее эффективного и безопасного подключения котла на твердом топливе к системе отопления дома.

Для продления срока службы и обеспечения безопасной работы твердотопливного котла, необходимо контролировать такие параметры как давление и температура во избежании перегрева. Стальные теплообменники помимо всего прочего чувствительны к температуре теплоносителя в обратной линии, которая должна быть не ниже 50-65 градусов Цельсия. Использование более холодной воды в обратной линии чревато, выпадением конденсата, что сокращает срок службы теплообменника.

Итак, как обвязать правильно твердотопливный котел? Существуют несколько основных схем:

• с естественной циркуляцией;
• с принудительной циркуляцией;
• с использованием резервного источника отопления.

Давайте поподробнее остановимся на каждой из них, определим перечень устройств, необходимых для организации каждой из схем, а также плюсы и минусы присущие этим схемам.

Обвязка по схеме с естественной циркуляцией

Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.

Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз. Таким образом появляется напор и осуществляется круговорот воды в системе отопления.

Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16, а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.

Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.

Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.

Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.

Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.

Система отопления с принудительной циркуляцией

Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:

• Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
• При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.

Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:

• В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
• При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
• Позволяет использовать устройства большей мощности.

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.

Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.

Обвязка с использованием резервного котла

Использование резервного источника отопления позволяет значительно усовершенствовать отопительную систему. В качестве запасного обычно применяются газовый или электрокотел. Резервный прибор включается в работу при прогорании топлива в основном твердотопливном котле или выходе его из строя.

На рисунке ниже представлена обвязка, содержащая основной и резервный котел:

Котел на твердом топливе подключается к теплоаккумулятору, тепло из которого уже поступает в систему отопления и расходуется отопительными приборами. Когда твердое топливо прогорает и температура бака-аккумулятора снижается до уровня недостаточного для поддержания комфортной температуры в помещениях, термореле запускает запасной источник и начинается обогрев помещений по резервному контуру. Включение запасного котла в контур отопления осуществляется с помощью гидравлической стрелки.

Использование основного и резервного источников не так популярно в России, но широко распространено в Европе.

Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Так например гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный комфорт и небезопасные условия функционирования твердотопливного котла. В то же время схема с принудительной циркуляцией требует массу дополнительного оборудования, но обеспечивает значительно более комфортные условия отопления. Оценив все преимущества и недостатки каждой из схем, надеюсь, вы сможете выбрать наиболее подходящую именно для вашего конкретного случая.

Системы отопления на твердом топливе — Renfrewshire Website

В системах отопления на твердом топливе огонь нагревает воду в котле, направляет ее в накопитель горячей воды, а затем насос направляет ее в радиаторы.

В этом типе отопления сжигается большое количество твердого топлива, которое необходимо приобрести пользователю. Твердое топливо сильно различается по цене и качеству, и это влияет на производительность системы отопления.

Дерево дешево, но имеет очень низкую производительность — поэтому оно не может поддерживать достаточно высокую температуру воды, чтобы поддерживать комфортную среду обогрева.Он также имеет высокое содержание смол и остатков, которые переходят в дымоход, увеличивая вероятность засорения и возгорания дымохода.

Уголь дороже и имеет более высокую выходную мощность, чем древесина, но также может различаться по содержанию золы и летучих газов, что, в свою очередь, снижает его тепловыделение.

Бездымное топливо — промышленное или природное — имеет более высокую производительность, чем уголь, и выделяет это тепло в течение более длительного периода времени, поэтому идеально подходит для закрытых приборов.

Никогда не думайте, что дешевое — лучшее, что касается твердотопливных систем. Чем качественнее топливо, тем дороже его покупать, но тем лучше результаты.

Дешевое топливо имеет высокое содержание золы и сажи и низкую тепловую мощность, поэтому в бойлере создается более низкая температура воды и, как следствие, более низкая температура воды в кранах и радиаторах.

Чем ниже качество топлива, тем больше необходимо прочистить дымоход. Чем выше содержание золы, тем чаще нужно удалять золу и тем меньше воздуха будет проходить через топку.

Существуют два типа систем отопления на твердом топливе:

Открытый огонь
Открытый огонь — это пожарная корзина, прикрепленная болтами к котлу большой мощности. Топливо загружается в пожарную корзину, и образующийся дым / газы выводятся в дымовую трубу.

Предназначены для сжигания различных видов топлива — дров, угля и некоторых видов бездымного топлива — они ограничены с точки зрения их эффективности и способности работать с радиаторами.

Они страдают от небольшого отсутствия контроля со стороны пользователя, потому что, хотя воздухозаборник под огнем можно до некоторой степени контролировать, воздух, всасываемый поверх костра, не может контролироваться, что означает, что их нужно повторно заправлять регулярно и может быть трудно держать зажженным в течение длительного времени i.е. с ночевкой.

Из-за характера сжигаемого топлива и относительно низких температур образующихся дымовых газов при открытом огне образуется много сажи, поэтому важно, чтобы дымоход чистился регулярно — не реже трех раз в год, а возможно, и чаще.

Закрытый огонь (Комнатные обогреватели)
Закрытый огонь более эффективен и более управляем, чем открытый огонь. При этом огонь горит за дверью — или за двумя дверями в случае многотопливных устройств.

Поскольку огонь горит за дверью, скорость горения огня можно более легко контролировать, поскольку весь воздух, поступающий в топку, проходит через заслонку термостата.

Помимо того, что пользователь может вручную поворачивать термостат для регулировки его настройки, он также имеет степень автоматического управления.

В целях безопасности очень важно регулярно чистить прибор, так как сажа и зола накапливаются и могут заблокировать дымоходы.

Системы на твердом топливе немного более просты, чем системы на газе, но могут быть введены те же средства управления. Термостатические радиаторные клапаны (TRV) могут быть установлены на радиаторах, так что, как только комнатная температура совпадет с температурой в настройках TRV, клапан отключит радиатор.Если температура упадет ниже значения TRV, клапан откроется, и радиатор снова начнет нагреваться.

Программистов можно внедрить в твердотопливные системы, но они часто могут доставить больше хлопот, чем они того стоят.

Одним из регуляторов, часто устанавливаемых в твердотопливной системе, является устройство, известное как термостат верхнего предела. Это предохранительное устройство, предназначенное для предотвращения перегрева горячей воды.

В твердотопливной системе вода постоянно нагревается, когда горит огонь.

Когда горячая вода нагреется до температуры, можно включать насос центрального отопления, но всегда проверяйте, чтобы огонь был установлен на высокий уровень, чтобы он мог нагревать как воду, так и радиаторы.

Всегда покупайте лучшее топливо
Покупать дешево — ложная экономия. Качество производимого тепла и горячей воды зависит от используемого топлива. Прибор не может быть отрегулирован для изменения количества тепла, выделяемого топливом.

Заполните топку до максимальной емкости
Чтобы нагреть воду в заднем котле, топливо должно контактировать с поверхностями котла, поэтому заполнение топки ниже ее полной емкости также является ложной экономией и приведет к к неутешительным выводам.

Очищайте прибор от золы каждое утро и ночь (как минимум)
Скопление золы может повлиять на детали и, в свою очередь, снизить передачу тепла через котел.

Чистите дымоход регулярно
Открытый огонь и многотопливные приборы, работающие на угле или дровах, следует чистить не менее трех раз в год.

Проверьте свои настройки
Зимой необходимо топить прибор на максимальной мощности, чтобы обеспечить достаточное количество горячей воды и хорошую температуру радиатора. Это приведет к сжиганию большего количества топлива для сохранения тепла в доме.

Летом, когда потребность в обогреве меньше, прибор может работать с более низкими настройками термостата.

Избегайте низких настроек или частично заполненной топки
Никогда не включайте центральный насос при низком уровне огня или с частично заполненной топкой — это приведет к циркуляции теплой воды в системе с плохой температурой воды и радиатора.

Это также вызывает конденсацию в котле, которая, в свою очередь, вызывает коррозию.

Твердотопливные котлы — отопление и охлаждение класса люкс

У вас есть бесплатные (или дешевые) дрова? Почему бы не использовать его для обогрева всего дома?

С твердотопливным котлом это возможно!

Твердотопливный котел работает как дровяной камин или печь, но вместо того, чтобы производить тепло в комнате, он нагревает воду, которая перекачивается в резервуар для горячей воды. Горячая вода в баке используется для обогрева радиаторов, как в дизельной или газовой системе.

Наиболее распространенными видами топлива являются древесина или уголь. Некоторые котлы предназначены для использования различных видов топлива, о чем вам сообщит производитель.

Требуемая установка более существенна, чем газовые или дизельные котлы. Помимо бойлера вам понадобится резервуар для хранения воды. 1000 л — 2000 л типично для бытовой установки.

Также понадобится дымоход для котла. Они обычно имеют большие размеры и обычно составляют 6-10 м в длину и 100-150 мм в диаметре для изолированного дымохода.Производитель должен сообщить вам, какой тип дымохода установить. Если вы назначаете цену на твердотопливный котел, убедитесь, что вы учитываете стоимость дымохода, так как это обойдется вам в несколько тысяч долларов.

Все растения должны находиться в гараже или специально отведенном помещении с бетонным полом, вне погодных условий. Котел должен быть доступен для чистки. Обычно имеется отверстие для очистки сзади, а также спереди, и дымоход, вероятно, также должен быть доступен для подметания.

Твердотопливный котел отличается от дизельного или газового котла тем, что он не может перекрыть подачу топлива — как только вы положите дрова или уголь в топку, он продолжает гореть.Вот почему нам нужен резервуар для хранения воды — чтобы поглощать лишнее тепло, когда котел горит, но нагрев не требуется.

Так что, если вы не против загружать, топить и чистить котел вручную, и если у вас есть доступ к большому количеству топлива, тогда твердотопливный котел может быть для вас.

Плюсов:

Дешевое или даже бесплатное топливо при наличии дров
Не сжигает ископаемое топливо

Минусы:

Дорогой в установке
Занимает много места
Должен загружаться и топиться вручную

Котлы на твердом топливе | Бойлер Hurst

Котельные системы на биомассе HURST укрепят вашу прибыль за счет сокращения или даже полного исключения затрат на электроэнергию и утилизацию за счет сжигания возобновляемых источников топлива, также известных как биомасса.

Сорокалетний опыт проектирования и производства систем котлов на твердом топливе и биомассе и более 10 000 установок по всему миру сделали Hurst самым популярным в отрасли котлом на твердом топливе.

Херст Boiler предоставляет своим клиентам поддержку и знания, необходимые для проектирования, изготовить и установить полные твердотопливные котельные системы из системы хранения топлива через уменьшение выбросов выхлопных газов. Различные конструкции гибридных дровяных котлов подходит для производства пара высокого давления или горячей воды в различных диапазонах от 3450 до 60000 фунтов / час (3.4 ммBTU — 60 ммBTU) выход от 100 до 900 PSI.

Паровые котлы, водогрейные котлы и установки STAG, работающие на биомассе, для твердотопливных систем

Конфигурации влажного и сухого топлива

Котлы Hurst, работающие на твердом топливе, специально разработаны для использования широкого диапазона стандартных и альтернативных видов топлива для котлов на твердом топливе и биомассе, например:

Сервис

Hurst Boiler располагает полностью обученным персоналом инженеров по обслуживанию твердотопливных котлов, а также обширным запасом запасных частей.Чтобы быстро реагировать на потребности наших клиентов, мы обслуживаем сложное оборудование, чтобы обеспечить самые последние улучшения в поддержке котлов, оборудовании, производстве, установке, устранении неисправностей и помощи в эксплуатации. Наша приверженность качеству и быстрому обслуживанию непревзойденна.

Другие твердотопливные системы и компоненты, поставляемые с котлом Hurst

• Деаэратор (системы подпиточной воды)
• Угольный бункер
• Конвейеры для топлива
• Вентиляторы с принудительной тягой и воздушные системы
• Конвейеры для золоудаления
• Вентиляторы с принудительной тягой и воздушные системы
• Автоматизированные системы управления Hurst Refractories
Системы дозирования топлива
• Системы обратного впрыска золы
• Выхлопные трубы и дымоходы
• Контроль и мониторинг выбросов
• Противопожарные двери и решетки
• Системы нагнетания сажи

Универсальность, надежность, простота эксплуатации

Используя стандартные детали, компоненты и конфигурации, мы можем изготовить, часто в очень короткие сроки, конфигурации паровых установок, адаптированные к конкретным требованиям заказчика.Мы также приветствуем нестандартные, экспериментальные и сложные работы.

Мы встраиваем качество и надежность в каждую систему, потому что ничего меньшего не подойдет. Наш многолетний опыт и приверженность нашим клиентам позволили разработать надежную систему, способную выдерживать непрерывную работу в суровых промышленных условиях.

Разработан, сконструирован и проштампован в соответствии с требованиями Американского общества инженеров-механиков. Проверено и зарегистрировано Национальным советом инспекторов котлов и сосудов высокого давления.

Установка дровяной печи с задним котлом в существующую систему центрального отопления

Варианты установки дровяной печи с задним котлом в существующую систему центрального отопления

Несмотря на то, что вам, возможно, сказали, дровяной камин с задним котлом центрального отопления может быть установлен в вашем доме. Отапливать весь дом с помощью твердотопливного отопительного оборудования вполне возможно, и в этом руководстве мы расскажем, как это сделать. Но помните, что вы не должны пытаться использовать какие-либо методы, описанные в этой статье, если вы не являетесь опытным профессионалом.

Что такое задний котел и как он работает?

Задний котел обычно устанавливается за камином или газовой топкой и обеспечивает отопление и горячую воду для помещения. Обратный котел необходим для поддержания общей температуры в вашей комнате.

Есть несколько способов установить дровяные печи с обратным огнем котла для горячей воды, и здесь мы рассмотрим некоторые из проверенных и надежных методов.

Водопроводная печь

Источник изображения

Подключение многотопливной плиты с задним котлом к ​​центральному отоплению

Водопроводная печь

Можно установить плиту по водопроводу, чтобы она работала как радиатор в вентилируемой системе , а это один из самых распространенных способов встраивания задней котельной печи в систему горячего водоснабжения.Этот метод установки многотопливного котла означает, что существующий газовый котел будет включаться только для «дозаправки» системы по мере достижения желаемой температуры.

В этой системе вторичный газовый или масляный котел можно выключить в любое время, чтобы использовать только дровяную печь в качестве источника энергии. Можно установить пароотводную трубу, идущую вверх от печи котла и обеспечивающую подачу холодной воды в собственность.

В качестве альтернативы вы можете подключить резервуар для горячей воды и радиатор теплопотерь к основному контуру системы и сформировать еще один контур, используя тройники инжектора и питая другие радиаторы.Термостатический переключатель используется с насосом для запуска контура радиатора, который гарантирует, что резервуар с горячей водой не переохлаждается из-за того, что радиаторы в контуре забирают большую часть тепла, при этом горячая вода является приоритетом в системе отопления. система.

Источник изображения

Другой тип установки дает приоритет горячей воде в системе путем подключения резервуара горячей воды и радиатора теплопотерь к печи котла.

При этом проходит петля трубопровода, идущая от других радиаторов дома к плите многотопливного котла, а термостат может контролировать температуру воды, возвращающейся из бака с горячей водой, перед автоматическим включением насоса радиаторного тепла. когда уровень температуры достигает определенного значения, которое во многих случаях составляет около 65 градусов.

Поскольку насос для радиаторов включается только тогда, когда в баке с горячей водой достигается определенный уровень тепла, это имеет эффект приоритетности горячей воды.Горячая вода также может быть взята из змеевика, который находится в резервуаре для горячей воды, в качестве альтернативы доливу из стандартного газового или масляного бойлера.

Бак горячей воды Multicoil

Источник изображения

В этой системе змеевики, погруженные в воду бака, действуют как теплообменник, нагретый дровяной печью. Поскольку для создания давления в системе используется сила тяжести, ее необходимо устанавливать выше, чем дровяная печь.

Вы должны помнить, что нельзя устанавливать какие-либо клапаны, насосы или сетчатые фильтры между обратным и подающим трубопроводом, идущим от бака к печи.В этом одном баке вы можете комбинировать воду для горячего водоснабжения, воду, нагреваемую солнечными батареями, и водяные радиаторы.

Теплоаккумулятор

Источник изображения

Тепловой аккумулятор дает владельцам домов большую гибкость при использовании нескольких комбинаций источников тепла и аккумулирования тепла.

Тепловой аккумулятор, расположенный на расстоянии не более миллиона миль от резервуара с горячей водой с несколькими змеевиками, с точки зрения принципа его работы, способен накапливать тепло благодаря массе воды, которую он удерживает, и по этой причине они могут быть довольно большой по размеру.

Они подходят для систем с несколькими источниками тепла, так как предлагают выбор количества устанавливаемых змеевиков и точек отвода. В этой системе можно подключить газовый котел, котельную печь и даже солнечные батареи в одной собственности. Существуют также системы подогрева пола с котлом на дровах, которые вы можете встроить.

Печь с бойлером может быть подключена к обычному котлу, а также к аккумулятору тепла, который, в свою очередь, подключается к солнечным батареям на крыше.Нагревание происходит за счет горячей воды, которая хранится в накопительном баке горячего водоснабжения.

Мы надеемся, что это руководство даст вам несколько советов по различным методам установки о том, как установить дровяную горелку с задней системой котла и заменой заднего котла, а также даст некоторую пищу для размышлений о том, какая система подойдет вашей собственности при установке дровяной горелки или камина с задней стенкой. котельная плита.

Вопрос «как работает дровяная печь с задним котлом?» Это то, о чем спрашивают многие, кто думает добавить печь в свою гостиную, поэтому в следующий раз, когда кто-то усомнится в этом, помните, что вы определенно можете включить твердотопливное отопление в существующую систему центрального отопления.

Комбинированный масляный обогреватель с твердотопливной печью

У ​​меня центральное отопление, работающее на жидком топливе. Могу ли я получить твердотопливную печь, которая будет нагревать радиаторы, чтобы мне не приходилось использовать столько масла? — Шон, Голуэй.

В связи со значительным повышением цен на нефть за последние несколько лет, многие домовладельцы устанавливают печи модели котлов вместе со своими существующими котлами на жидком топливе, чтобы отапливать свои дома и, таким образом, значительно сокращать потребление масла.Печная модель бойлера в три-четыре раза более энергоэффективна, чем открытый огонь. Печь модели твердотопливного котла обеспечит полное решение центрального отопления за счет радиаторов отопления (обычно от 10 до 12 радиаторов), горячей воды, а также достаточного прямого лучистого тепла в комнату, в которой установлена ​​печь. Помимо снижения расхода масла, центральное отопление на твердом топливе позволяет домовладельцу еженедельно планировать расходы на топливо, что в нынешних экономических условиях является большим преимуществом.

Обычная практика установки включает «взаимосвязь» модели печи твердотопливного котла с существующей системой центрального отопления, работающей на жидком топливе. Типичная «взаимосвязанная» система будет включать следующие основные элементы: (1) — накопитель горячей воды с двумя змеевиками и (2) — контур «самотечного» нагрева для отвода тепла от печи к накопителю горячей воды. Я бы порекомендовал вам проконсультироваться со своим специалистом по отоплению, чтобы определить, подходит ли ваш дом для установки твердотопливной печи.

После установки печь модели твердотопливного котла будет нагревать радиаторы и горячую воду, что устраняет необходимость в работающем масляном котле. Жидкотопливный котел обычно используется для обеспечения резервного тепла, когда печь работает.

Если у вас есть существующая «герметичная / закрытая» система отопления и / или потребность в тепле намного превышает количество тепла, поступающего от печи модели бойлера, я бы рекомендовал установить блок управления Stanley Eco Connect. Этот агрегат позволит создать «герметичную» систему отопления, работающую на жидком топливе (например,грамм. системного котла) для подключения к «открытой» системе на твердом топливе, в отличие от ранее описанной схемы «взаимосвязи», когда оба блока должны быть в открытой системе. Eco Connect автоматически включит масляный котел, если печь на твердом топливе не может удовлетворить зоны нагрева, поэтому оба агрегата при необходимости будут работать непрерывно вместе. Однако печь останется основным источником тепла, а масляный котел будет использоваться только в качестве резервного, тем самым снижая расход масла. Блок управления Eco Connect позволяет подключить к своей панели управления до четырех зон нагрева и зоны горячей воды.

Двухконтурный твердотопливный котел отопления для частного дома: описание, характеристики и отзывы

В настоящее время активно используются двухконтурные твердотопливные котлы для отопления частного дома. Такая популярность объясняется простотой и надежностью в эксплуатации, экономичностью и доступной стоимостью. В качестве топлива можно использовать брикеты, опилки, щепу, уголь, дрова, что особенно важно при отсутствии возможности подключения другого отопительного оборудования (электрического, газового и т. Д.)).

Особенности конструкции

В отличие от одноконтурных моделей, двухконтурный твердотопливный котел нагревает теплоноситель не только для системы отопления, но и обеспечивает горячее водоснабжение. Оборудование оснащено двумя баками и теплообменником, который проходит через оба бака. Нагрев теплоносителя для отопительного контура происходит в одном котле, во втором — вода.

Помимо емкостей, в конструкции котла можно выделить следующие основные компоненты:

• Камера сгорания.
• Зона аэрации и горения.
• Телескопическая трубка.
• Распределитель воздуха.
• Переключающая заслонка.
• Автоматический контроль тяги.
• Камера нагрева воздуха.

Некоторые двухконтурные твердотопливные котлы Отопление позволяет пользователю делать запасы топлива. В камеру помещается определенное количество брикетов, подача их в печь будет осуществляться автоматически с заданным интервалом времени. Оборудование длительного горения может работать в этом режиме до 8 часов.

В качестве теплоносителя в отопительном контуре можно использовать воду. Это самый безопасный, а главное недорогой вариант для частных домовладений, в котором ежедневно будет топиться двухконтурный твердотопливный котел.

Если в холодный период года планируется длительное отсутствие владельцев, желательно отдать предпочтение антифризу. Как и при отрицательных температурах, вода в трубопроводах замерзает, что может вызвать аварию.

Преимущества

• Относительно невысокая стоимость оборудования и его монтажа.
• Двухконтурный твердотопливный котел можно установить самостоятельно.
• Такие агрегаты способны работать при отсутствии электричества.
• Экономичная работа за счет достаточно высокого КПД.
• Безопасность, простота и надежность эксплуатации.
• Возможность использования различных видов твердого топлива.

недостатки

• Для размещения запасов твердого топлива потребуется дополнительное место.
• Значительный вес и габариты требуют отдельного помещения или специально оборудованного места с хорошей вентиляцией.
• Котлы твердотопливные двухконтурные домовые требуют регулярного ухода (чистка дымохода, зольника, камеры сгорания и т. Д.).
• Для удаления продуктов сгорания необходим дымоход с хорошей тягой.
• Нерациональное использование топлива летом (когда требуется только горячая вода).
• Невозможно поддерживать и регулировать стабильный нагрев в контуре ГВС.
• Невозможно перейти в автоматический режим управления (управление работой агрегата, ручная загрузка топлива).

Принцип действия

При сжигании топлива в котельной установке теплоноситель нагревается для обоих контуров. В первом случае вода движется и проходит через отопительные приборы, а затем возвращается в котел. Второй контур предназначен для нагрева бытовой воды, которая проходит через накопительный бак в виде змеевика для горячего водоснабжения.

Как правило, двухконтурный твердотопливный котел дополнительно подключается к котлу, что обеспечит возможность нагрева воды от электрической сети в те периоды, когда оборудование не используется для отопления.

Более эффективны двухконтурные установки на пиролизе твердого топлива или длительного горения. В последнем случае высокий КПД достигается за счет нижнего сгорания, то есть камера сгорания (топка) обеспечивает боковую и нижнюю подачу воздуха, тем самым обеспечивая длительное, плавное и эффективное сгорание топлива.

В самом современном оборудовании пиролизного типа процесс сгорания топлива более эффективен за счет дожигания пиролизных газов (летучих продуктов сгорания), в результате чего выделяется дополнительное тепло для нагрева воды.

Советы по выбору

Выбирая двухконтурный твердотопливный котел (рассмотрен ниже), важно правильно рассчитать мощность, то есть потребность в дополнительной тепловой мощности для нагрева воды для бытового потребления.

Для обеспечения круглогодичной подачи воды на горячее водоснабжение необходимо дополнительно установить котел с ТЭНом для обогрева в летнее время.

Популярные модели и отзывы потребителей

Ассортимент оборудования данного типа обширен, производители предлагают твердотопливные двухконтурные котлы для частного дома (цена указана ниже) различной мощности, мощности и габаритов.Выбор зависит от ряда параметров, в том числе от требуемой функциональности, площади дома и выделенного бюджета. Проанализируйте все основные характеристики в совокупности.

Рассмотрим самые популярные модели этих устройств.

Buderus, Logano S110-2

Это стальное оборудование предназначено для напольного монтажа. Он достаточно компактен, и его легко монтировать даже в небольшом помещении. Котел имеет хорошую мощность и не доставляет проблем при эксплуатации.Чтобы управлять его работой, достаточно прочитать инструкцию.

Множество дополнительных функций упрощают процесс ухода и повышают степень безопасности устройства. Гарантия производителя составляет 24 месяца, однако, по отзывам потребителей, котлы служат намного дольше, но при правильной установке и своевременном обслуживании.

Основные характеристики:

• Страна производитель Германия.
• Мощность агрегата 7-13,5 кВт.
• Вес оборудования 154.9 кг.
• Виды топлива — древесина, камень и бурый уголь.
• Размер дымохода 145 мм.
• КПД — 78%.
• Стоимость ориентировочно 35 000 руб.

Atmos D.C.22S

Это стальное оборудование пиролизного типа, которое может справиться с отоплением дома большой площади. Несмотря на большую мощность, этот котел достаточно компактен, именно по этой причине потребители выбирают его чаще всего. Модели других производителей с аналогичными характеристиками занимают гораздо больше места.Агрегат предназначен для настенного монтажа, что делает работу более удобной. Его можно топить обычными дровами, объем камеры сгорания позволяет класть куски большого размера.

Основные характеристики:

• Страна производитель — Чехия.
• Мощность котла 15-22 кВт.
• Тяга — 23 Па.
• Вес агрегата 319 кг.
• КПД — до 88%.
• Стоимость около 110 000 руб.

Dakon DOR12

Данное оборудование характеризуется следующими характеристиками:

• Производство — Чехия.
• Топливо — древесина, уголь.
• Размер дымохода 145 мм.
• Мощность оборудования 12 кВт.
• Вес котла 158 кг.
• КПД — 24%.
• Стоимость около 34 000 руб.

Важно помнить, что при разработке проекта двухконтурной системы отопления необходим профессиональный подход.Еще до начала строительства необходимо провести все теплотехнические расчеты, необходимые для определения мощности котлоагрегата.

Вентиляторы для твердотопливного котла ВЕНТС ВДК

Вентилятор предназначен для подачи воздуха в топку твердотопливного котла центрального отопления.Может использоваться для вентиляции помещений и технологического оборудования.

• Описание
• Модификации
• Загрузки
• Легенда

Описание

Описание

Легенда

Легенда
