чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.


Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.


Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.


Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

  • Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
  • Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
  • Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.


В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей.

На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.


Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

  1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
  2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
  3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
  4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон.
    Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
  5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
  6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
  7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
  8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
  9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.


Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0.7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2.  Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.



Крыша Дома

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.


виды (висячая и наслонная), устройство крыши с мансардой + чертежи, схемы и фото

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Содержание статьи

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

  • Основания стропильных ног в вершине закрепляют накладками;
  • Используют на боковые части бруски большего сечения;
  • Закрепляют бруски, производя их врубку в коньковый элемент;
  • Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

ВАЖНО!

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

  • Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
  • Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
  • Длина доски скоса должна быть длиннее линии стены;
  • Сечение каркасных брусков должно быть максимальным;
  • Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

  • Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
  • В центральной части каркаса следует установить бабку;
  • Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

  • Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
  • Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас



Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

  • Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
  • Выпиливаются элементы каркаса;
  • Изготавливается основной прямоугольник из затяжки и стоек;
  • Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
  • Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
  • Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

  • Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
  • Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
  • Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
  • Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
  • Подкос. Планка, соединяющая под наклоном лежень и стропило;
  • Стойка. Вертикально упирается в лежень и стропило;
  • Конек. Балка соединения верхних оснований стропил;
  • Кобылка. Наращиваемая часть стропила для свеса;
  • Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
  • Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

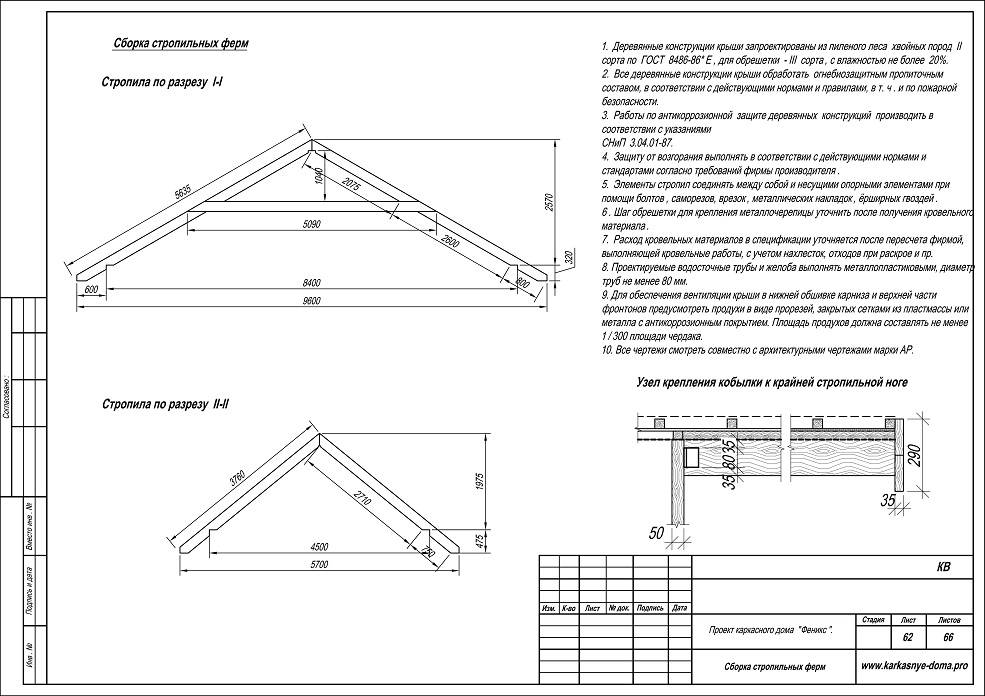

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

  • С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
  • С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
  • С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

  • Бабкой. Верх — скобами и хомутом, низ — хомутом;
  • Подкосом. Верх крепят к стропило, низ — к бабке;
  • Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

строительство, чертеж (схема), угол наклона

Возводя жилой дом или любую другую постройку, важно «по серьезному» относится к каждому из его элементов. Фундамент, стены, утепление, коммуникации – все это будет обеспечивать не только комфорт проживания, но и долговечность вашего жилища. То же самое относится и к крыше. Здесь нужно учитывать множество нюансов и факторов. А что составляется основу крыши, конечно, это стропильная система. Имена эта конструкция будет брать на себе все нагрузки. А из каких элементов состоит стропильная система? Какие этапы ее создания, и какие существуют нюансы возведения? Об этом и пойдет речь в статье.

Основные понятия и предъявляемые требования

Стропильная система крыши является важной частью всей конструкции. Именно она будет распределять все нагрузки, а также поддерживать кровельный материал, утеплитель и другие элементы «пирога».

Стропильная система, как правило, выполняется из древесины. Выбор этого материала обуславливается его положительными сторонами. Во-первых, древесина легко поддается обработки. А это значит, что строительство стропильной системы можно легко выполнить своими руками. Во-вторых, материал достаточно прочный и долговечный. Конечно, это будет соответствовать действительности, если деревянные элементы для стропильной системы крыши будут правильно обработаны специальными пропитками.

Кроме того, древесина отвечает всем требованиям, которые предъявляются к стропильным системам. К таковым, в частности, относится:

  1. В первую очередь стропильная система должна быть жесткой. Устройство всех соединений должно обеспечивать неподвижность, как при усилиях сдвига, так и при усилиях распора. Именно поэтому в основу всей конструкции положен треугольник, создаваемый стропилами.
  2. Небольшой вес. Крыша не должна оказывать слишком сильное давление на стены и фундамент. А именно этими качествами, малым весом, и обладают деревянные стропила. Можно использовать и металлические элементы. Но такой вариант применяется только в том случае, если кровельный материал весит слишком много или на крышу будут монтироваться дополнительные тяжелые конструкции.
  3. При строительстве стропильной системы нужно применять только качественные материалы. Это требования предъявляется ко всем элементам дома. Но если речь идет о стропилах, то к качеству материала нужно отнестись более серьезно.

Кроме того, при возведении стропильной системы обязательно нужно предварительно составить план. Без правильного и верно сделанного чертежа возвести такое сложное устройство, будет невозможно. На плане должны быть указаны все размеры, узлы соединения и другие важные параметры. Лучше всего, чтобы вычисления и сам чертеж сделал профессиональный строитель. В этом случае возвести стропильную систему своими руками будет легче.

Какие виды используются

Устройство стропильной системы крыши – это довольно сложная конструкция. Порой сделать ее своими руками бывает затруднительно. Трудности ее строительства напрямую зависит от вида крыши самой стропильной системы. Если речь идет о первом, то тут специалисты могут предложить большой выбор вариантов. При строительстве дома можно использовать следующие типы крыш:

  • односкатный вариант – это наиболее простая разновидность. Стропильная система односкатной крыши является самой простой, и вы легко ее сможете сделать своими руками. Такой вариант крыши чаще всего используют при строительстве хозяйственных построек или гаражей, но и для небольшого жилого дома он вполне подходит;
  • двухскатный вариант – это наиболее часто встречающийся тип крыши. Устройство тут будет посложнее, но построить такую стропильную систему без помощи профессионалов все-таки возможно. Нередко, при желании создать мансардный этаж, используют разновидность двухскатной крыши, ее называют ломанной;
  • четырехскатная. Здесь специалисты могут предложить несколько вариантов крыши. Это может быть как шатровая, так и вальмовая конструкция. Строительство такой стропильной системы четырехскатной крыши своими руками будет затруднено, особенно если у вас нет достаточного опыта в подобных работах.

Есть еще и комбинированные варианты, но они могут быть еще сложнее. Как правило, при строительстве небольшого частного дома используется двухскатная крыша. Поэтому именно о ней и пойдет речь дальше. Другие варианты (кроме односкатного) имеют более сложное устройство стропильной системы. Поэтому ее возведение лучше доверить профессионалам.

А стропильные системы какого типа применяются при возведении крыши? Тут стоит рассматривать два основных варианта, а именно:

  1. Висячая. Этот вариант системы используется в том случае, если длина стропил не будет превышать шести метров. Его часто используют при возведении крыши над небольшими частными домами. Здесь нижний конец стропил упирается в мауэрлат. Сверху опоры нет. Стропила просто соединяются между собой.
  2. Наслонная. В этом случае стропила могут иметь длину до 16 метров. Такой вариант используется в том случае, если посередине дома проходит дополнительная несущая стена или установлены колонны. На них упирается стойка, на которой держится коньковый прогон. Здесь стропила снизу упираются на мауэрлат, а сверху на прогон.

Второй вариант считается более устойчивым, хотя и требует больших затрат материалов и времени на возведения. Также иногда применяется комбинированный тип стропильной системы. Но такой вариант рассматривают при возведении сложной по своей геометрии крыше.

Выбор стропильной системы зависит от размера дома, и типа крыши. Если речь идет о стандартном доме с шириной не более десяти метров, то тут лучше выбрать двухскатный висячий вариант. Для строений с большими размерами используют наслонную стропильную систему.

Основные элементы

Устройство стропильной системы крыши – это сложная конструкция. В ее состав входят множество элементов. К основным из них, в независимости от типа стропильной системы, входят следующие компоненты:

  • Мауэрлат. Этот элемент выполняется из деревянного бруса. Его помещают по всему периметру дома. Мауэрлат должен быть точно выверен по горизонтали. Он служит для того, чтобы равномерно распределить нагрузку от стропильной системы по всем стенам. От мауэрлата можно отказаться, если дом построен из деревянного бруса;
  • Стропила. Этот элемент составляет каркас всей крыши. Стропильная нога определяет уклон скатов и берет на себя основные нагрузки от кровельного «пирога», осадков и ветра;
  • Затяжка. Этот элемент, как правило, располагается снизу стропильной пары. Устройство некоторых систем подразумевает установку затяжки чуть выше середины треугольника. Этот элемент необходим для того, чтобы стропила не разъезжались;
  • Обрешетка. Этот элемент может быть как сплошным, так и разряженным. Все будет зависеть от используемого кровельного материала. Например, если применяется мягкий материал (ондулин и ему подобные), то обрешетку делают сплошной. Металлочерепицу и профлист можно укладывать на доски, расстояние между которыми будут от 10 до 50 сантиметров;
  • Конек. Это верхняя часть крыши. Здесь стропила сходятся, образуя верх треугольника.

Это основные элементы стропильной системы. Но кроме этого, в зависимости от типа и сложности, могут использоваться и другие составляющие. Например, часто в стропильных системах используют стойки и подкосы. Они необходимы для придания устойчивости и прочности всей конструкции. Особенно часто их применяют в тех случаях, когда стропила более шести метров. Также устройство может включать в себя кобылки, прогоны, лежень и так далее.

Кроме того, не стоит забывать и о соединительных элементах. Мест стыковки в стропильной системе довольно много, и каждый узел требует к себе внимания. Часть таких стыков выполняются методом врубки, например, место соединения стропил и мауэрлата. Для других стыковочных узлов используются специальные приспособления (скобы и так далее). Но в любом случае специалисты рекомендуют дополнительно усиливать такие участки, например, при помощи металлических уголков.

Делаем расчеты и составляем план

Стропильная система своими руками – это вполне осуществимая задача. Самое главное – это делать все правильно. Всего одна ошибка, и у вас возникнут проблемы уже в первый год эксплуатации.

Как уже отмечалось ранее, устройство стропильной системы, особенно если речь идет не об односкатной крыше, довольно сложное. Поэтому без предварительных расчетов и составления плана вам не обойтись. А что необходимо рассчитать до начала строительства и, самое главное, как это сделать?  Здесь следует воспользоваться следующей информацией от профессионалов:

Выбор угла наклона ската зависит от нескольких факторов. Во-первых, следует учитывать ветровую и снежную нагрузку. Чем больше угол, тем меньше на нем будут скапливаться осадки. При этом крыша будет испытывать большие ветровые нагрузки. Во-вторых, используемый кровельный материал.  Каждый производитель указывает свой оптимальный угол наклона. Если его соблюдать, то кровельный материал будет работать более эффективно.

Длина стропил напрямую зависит от размера вашего дома и высоты крыши. Высчитать этот параметр можно использую формулу Пифагора. Выбор высоты крыши определяется как дальнейшим использованием чердака, так и предпочтениями во внешнем виде дома. Пример очень простой, если конек расположен высоко, то под кровлей будет много свободного пространства. При этом дом может смотреться не очень привлекательно. Но тут все зависит от ваших личных предпочтений.

Очень важно, когда составляется схема учитывать сечение используемых элементов и шаг их установки. Эти два параметра связаны между собой. Чем больше шаг, тем толще должны быть стропила. Кроме того, величина сечения зависит и от нагрузок, которые будет испытывать крыша. Стропильная система должна выдержать и снег, и ветер и другие воздействия. Поэтому к подбору сечения и шага монтажа нужно подойти ответственно.

После того, как все параметры определены, составляется схема стропильной системы. В ней указывается расположение всех элементов, узлов соединений, и другие сведения. Только имея на руках такую схему, зная устройство всей конструкции, можно приступать к самому строительству, не боясь сделать ошибок.

Видео по теме:

Чтобы правильно составить план стропильной системы, лучше обратиться к профессионалам. Если вы все хотите сделать своими руками, то можно воспользоваться специальными калькуляторами. Их можно найти в интернете или установить на свой компьютер. Такие программы позволяют правильно сделать все расчеты стропильной системы, учитывая размеры дома и предполагаемые нагрузки.

Посмотрите еще статьи:

Стропильная система двухскатной крыши: расчет, чертежи и видео-инструкция

Двускатная крыша с давних времен является самым распространенным типом кровли при строительстве малоэтажного дома.
Простая конструкция, отличная устойчивость и приспособленность к различным климатическим условиям наряду со стандартным подходом в строительстве и быстротой возведения стропильной системы являются весомыми аргументами, проверенными многолетней строительной практикой.

Особенности и виды двускатных крыш

Двускатная (она же щипцовая) крыша состоит из двух наклонных прямоугольных плоскостей – скатов, установленных под углом к наружным стенам постройки.
За счет наклона скатов происходит естественный сток природных вод (дождя, талого снега).
Существует три основных вида двускатных крыш:

  1. Симметричная – выполняется в форме равнобедренного треугольника. Классическая конструкция и простота возведения сделали этот вид крыши самым популярным у строителей и частных застройщиков;
  2. С неравномерными углами наклона – имеет несимметричные скаты, идущий не через центр дома конек и различную длину карнизных свесов. Такая кровля выражает архитектурную особенность строения и выглядит очень оригинально в плане дизайна, но обладает существенным недостатком – нерациональным использованием чердачного помещения;
  3. Ломаная – верхняя часть такой крыши более пологая, а нижняя имеет крутой уклон. Такая кровля рекомендована в тех случаях, когда чердачное помещение планируется использовать под мансарду или жилую комнату.

Стропильные системы

Двухскатная кровля должна прочной и относительно легкой, поэтому большое внимание уделяется устройству стропильной конструкции.
Ее выполняют таким образом, чтобы крыша могла выдержать нагрузки и при этом не оказывала бы большого давления на фундамент здания.
Устройство стропильной системы щипцовой крыши различается использованием опорных оснований для стропил.
Существует три вида системы стропил:

  • висячая
  • наслонная
  • гибридная.

Соответственно, в конструкциях стропильных систем используют висячие, наслонные или одновременно оба вида стропил.
Висячие стропила используются, когда расстояние между опорами составляет максимум 6,5 метра.
Наслонные стропила устанавливаются при наличии несущей средней стены или столбчатых опор внутри.
В первом случае закрепление стропил осуществляется с помощью стены и конька крыши, которые являются опорами для краев стропильных «ног».
Второй способ установки используется в домах, имеющих среднюю несущую стену (промежуточную опору), на которую опирается средняя часть наклонных стропил.

Конструкция висячих стропил работает не только на изгиб, но и на сжатие.

Для снижения распирающего усилия, создаваемого стропильными «ногами», их соединяют стяжкой.
Балки наклонных стропил работают лишь на изгиб.
При этом затраты значительно меньше, чем при строительстве любой другой кровли.
Самым лучшим вариантом считается гибридная стропильная система двускатной крыши, которая предполагает чередование висячих и наклонных стропил.
В некоторых случаях бывает невозможно устанавливать только висячие или только наслонные стропила.
Такая комбинированная система стропил укрепляет конструкцию и снижает затраты на материалы.
Справа на фото вы можете видеть чертеж (схему) стропильной системы двухскатной крыши.
Несущими элементами двускатной крыши являются:

  • стропильная система, включающая в себя:
    • стропильные ноги
    • вертикальные стойки
    • ригели
    • распорки
    • наклонные подкосы
    • коньковой прогон
  • мауэрлат – брус, который укладывается по периметру конструкции или подкладывается под стропильную ногу.

Монтаж и сборка стропил


До установки стропил выполняется крепление мауэрлата к продольным стенам с использованием анкерных болтов.
Затем определяется оптимальное сечение стропильных ног с учетом их длины и шага между ними.
Если требуются пиломатериалы не той ширины и длины, которые имеются в наличии, то нужные размеры достигаются путем их сращивания с помощью крепежных элементов.
При использовании утеплителя расстояние между стропилами необходимо подобрать таким образом, чтобы теплоизоляционный материал пришлось обрезать как можно меньше.
Установку стропил двускатной крыши производят в следующем порядке:

  1. Изготавливается шаблон, который будет использоваться при создании стропильных ферм. Для этого две доски (длиной, равной длине стропильной ноги) соединяются между собой гвоздем с одного края.
  2. Свободные концы досок этой конструкции (ножниц) кладутся на опоры, в тех местах, куда будут опираться стропильные ноги. Таким образом, получится угол наклона ската крыши, который фиксируется несколькими гвоздями. Для лучшей фиксации угла между досками закрепляется поперечная перекладина.
  3. Изготавливается второй шаблон (лучше из фанеры) для выполнения монтажных запилов на стропилах.
  4. С помощью этого шаблона на стропилах вырезаются монтажные запилы. Затем стропила соединяются под углом наклона ската. Получается треугольник, который называют стропильной фермой. Его поднимают на крышу, используя вспомогательные конструкции (лестницу, лаги и др.), и прикрепляют к мауэрлату.
  5. Сначала устанавливаются две крайние фронтонные фермы. Чтобы выполнить правильную горизонтальную и вертикальную установку, к ним крепят временные подкосы.
  6. Между вершинами крайних ферм протягивается шнур, обозначающий будущий конек и указывающий уровень для остальных промежуточных стропил.
  7. После этого поднимаются и устанавливаются все остальные стропильные фермы на соответствующем друг от друга расстоянии (минимум 0,6 м).
  8. Громоздкие конструкции при необходимости укрепляются подкосами, ригелями, подпорами и др.
  9. Коньковый брус устанавливается на специальных опорах. К нему крепятся диагональные, промежуточные и короткие стропила.

Расчет нагрузок и угла наклона

Проектирование сложной кровельной конструкции требует профессионального расчета.
Но расчет стропильной системы двускатной крыши небольшой площади можно произвести самостоятельно, используя для этого несложные инструкции и простые формулы.
Закончив такой подсчет, желательно проконсультироваться у специалиста, чтобы окончательно убедиться в надежности будущей кровли.
В первую очередь следует определиться с углом наклона скатов.
Небольшой (5°-15°) наклон подходит только для некоторых видов кровельных покрытий, поэтому следует сначала выбрать кровельный материал, а затем рассчитывать стропильную систему.
Очень важно грамотно подсчитать временные (ветровые и снеговые) нагрузки.
Пределы снеговой нагрузки зависят от климатического района и лежат в пределах 80-320 кг/м2.
Для кровли с наклоном до 25° применяется коэффициент перехода от снежного покрова на крышу, равный 1.
Для крыш с большим уклоном коэффициент равен 0,7.
Например, если нагрузка снегового покрова на землю составляет 130 кг/м2, то нагрузка на кровле с наклоном 25°-60° составляет 130×0,7=91 кг/м2.
Для подсчета ветровой нагрузки используется коэффициент изменений ветрового давления и аэродинамических влияний.
Помимо временных нагрузок обязательно рассчитывается постоянная нагрузка, которую создает вес кровельного пирога.
Он включает в себя вес обрешетки и контробрешетки, теплоизоляционного слоя, кровельного материала, а в случае с мансардой – и вес внутренней отделки потолков.
В среднем величина постоянной нагрузки составляет 40-50 кг/м2.
Большое значение в строительстве двухскатной крыши имеет угол ее наклона.
Он должен определяться не столько архитектурными особенностями строения, сколько климатическими особенностями региона и видом устанавливаемой кровли.
Крутой угол наклона крыши необходим в тех регионах, для которых характерны частые выпадения осадков.
Пологие скаты подходят для районов с сильными ветрами, где необходимо разгрузить крышу от ветровых нагрузок.
Величина угла наклона скатов щипцовой крыши колеблется в пределах 5°- 90°.
Наиболее распространены крыши с углом наклона 35°- 45°.

Этот вариант наиболее экономный в расходовании строительных материалов и обеспечивает равномерную нагрузку по всему периметру постройки.

Чердачное помещение при таком угле наклона имеет холодный тип и не пригодно для проживания.
Стропильную систему двускатной крыши можно рассчитать самостоятельно, воспользовавшись справочниками и специализированными Интернет ресурсами.
Но в любом случае необходимо посоветоваться со специалистом.
Ведь крыша здания – главнейший элемент его конструкции, который должен быть прочным и надежным.
В заключении представляю вам наглядный видео-урок по устройству и монтажу стропил двускатной крыши:

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Расчет стропильной системы двухскатной крыши: схема, виды

  • Виды: наслонные и висячие
  • Расчет параметров: основные этапы
  • Сегодня, как известно, строительный рынок недостатка во всевозможных материалах и технологиях строительства не испытывает. Однако, в первую очередь качественным показателем двухскатной крыши считают точный расчет стропильной системы, включая проектные нагрузки и другие показатели и характеристики.

    Крыша призвана защищать дом и распределять суммарные нагрузки на строение посредством своей стропильной системы, вот почему последнюю проектируют, принимая во внимание все возможные факторы, которые могут отразиться на прочности.

    Основными элементами двухскатной крыши являются стропила (стропильные ноги) и мауэрлаты. Нагрузка по стропилам и стенам распределяется через подкосы, стойки, ригели. Все они в совокупности создают жесткую, долговечную, но вместе с тем легкую и простую для установки конструкцию. Сверху на стропила укладывают сплошную или разреженную обрешетку, которая служит основой для крепления материала кровли. Таким образом, схема двухскатной крыши состоит из обрешетки закрепленной к несущим балкам и закрепленного к ним самого кровельного материала.

    Виды: наслонные и висячие ↑

    В зависимости от использованной технологии, которая позволяет распределить и снизить давление на конструкцию здания, различают два вида: наслонную и висячую.

    Выбор конкретного варианта определяет конфигурация кровли, размещение опор внутри стропил, длина пролета, климатические особенности региона, тип кровельного покрытия. Но в любом случае главный элемент – это стропильные ноги.

    Наслонный вариант ↑

    Наслонные стропила предназначены для перекрытия крыш с пролетом до 7 м. Они опираются краями и средней частью либо на венец сруба, либо на верхний ряд кладки стен. При необходимости перекрытия больших пролетов прибегают к промежуточным опорам. При наличии одной опоры пролет можно увеличить до 12 м, а двух – до 15,5 м. Между коньком и фермами необходимо установить с подкосами.

    Висячий ↑

    В отличие от наслонных, у висячих стропил промежуточные опоры отсутствуют. Этот вид больше подходит для более легких конструкций зданий. Висячие стропила можно с легкостью использовать для длинных пролетов. Достаточную жесткость обеспечивают установленные в подкосы, ригели, прогоны и стойки. Эти дополнительные элементы также предотвращают смещение.

    Для пролетов до 8 м достаточно установки затяжек и ригелей в верхней части. При большей величине пролета для поддержки затяжек между фермами дополнительно используют балки с подкосами.

    Расчет параметров: основные этапы ↑

    Правильный расчет стропильной системы двухскатной крыши очень важен для обеспечения надежности и долговечности дома в целом.

    Любая непосильная нагрузка или неравномерное распределение веса кровли могут стать причиной разрушения здания.

    Каждый проект дома предусматривает индивидуальный план организации всей крыши на основе строительных норм и особенностей конкретного дома.

    Расчет стропил для наслонного вида более простой и экономный, а висячей – более прочный, поэтому в проектах часто комбинируется устройство обоих вариантов.

    В первую очередь определяют уклон скатов, поскольку, скажем, в случае минимальных углов, 10–15° действуют некоторые ограничения на выбор кровельного материала. Стропильная система практически проектируется на уже выбранное покрытие.

    Хотя с увеличением уклона материальные затраты растут, при этом также улучшаются эксплуатационные характеристики – «крутая» крыша может сама очищаться от дождевой воды или снега. На строение с уклоном больше 45°, вообще, можно настилать любой кровельный материал.

    Еще одним ограничителем наклона являются природные явления. Особой точности требует связанный с ними учет параметров крыши, например, снеговые и ветровые действия.

    Далее приступают к определению общего веса пирога для кровли, который включает обрешетку, утепление, а также кровельное покрытие.

    Заключительным этапом является расчет пиломатериалов и подготовка инструкции по креплению кровли.

    Для определения количества кровельного материала нужно предварительно определить площадь двухскатной крыши. В принципе для тех, кто знаком с азами геометрии, как посчитать площадь, сложности не представляет.

    Постоянные и временные нагрузки: их расчет и рекомендации ↑

    При расчете нагрузок любой природы, конструктивных и атмосферных, используют сложные математические формулы с учетом корректирующих  коэффициентов.

    После определения давления от кровельного покрытия, обрешетки, утепления и стропильной системы, их суммируют и полученную величину делят на полную площадь скатов и получают величину, приходящуюся на 1 кв. м. Для двухскатных строений результат умножают на поправочный коэффициент К=1,1. В среднем это значение для жилого дома составляет порядка 40–50 кг/ кв. м.

    В зависимости от климатических особенностей региона снеговая нагрузка может быть равной 80–150 кг/кв. м. Для её подсчета используют следующие поправочные коэффициенты:

    Например, если на почве снеговое давление составляет 70 кг/кв. м, то на верху дома это значение уже будет 70 х 0,7=49 кг/кв. м.

    В местах, где наблюдается постоянное повышенное скапливание снега согласно данным подсчета необходимо установить спаренные стропила и сплошную обрешетку.

    Ветровое воздействие рассчитывают при помощи коэффициентов изменения аэродинамического влияния и ветрового давления, с учетом того, что давление порывов ветра на кровлю меняется в зависимости от расположения скатов к ветру.

    Рассчитывая общую нагрузку на кровлю, ветровую и снеговую суммируют и умножают на коэффициент, который зависит от шага стропил.

    © 2021 stylekrov.ru

    схемы, чертежи и пошаговые фото монтажа

    Как построить крышу каркасного дома, выбор материала. Этапность работ, утепление кровли. Технология монтажа кровли, виды крыш каркасного дома.

    Процесс монтажа

    В первую очередь необходимо озаботиться обустройством мауэрлата. Он является основным элементом конструкции. Поскольку нагрузка на него будет огромной, необходимо подбирать соответствующие строительные материалы. Прежде всего, речь идет о брусе, сечением 150×150. Его необходимо прикрепить с помощью анкерных болтов.

    Стропила для системы могут быть двух типов:

    1. Наслонные.
    2. Висячие.

    Если возводится вальмовая кровля, следует дополнить конструкцию стропильными ногами, усилив их с помощью нарожников. В конечном итоге они создадут фермы. Чтобы крыша смотрелась красиво и была достаточно прочной, элементы ферм должны быть одинаковыми.

    Закрепить стропила на мауэрлате можно при помощи специального крепежа и пропилов. Крепление сверху проводится с помощью конька. Если площадь строения велика, рекомендуется использовать дополнительные затяжки.

    Следующий этап – монтаж ендов. Когда будет создаваться обрешетка, необходимо предусмотреть места, где они будут установлены, и сделать эти части кровли сплошными. Здесь же делается еще один слой гидроизоляции, что позволяет повысить надежность кровли в целом. Гидроизоляционный материал укладывается на древесину, после чего делается нижняя планка. Если ендова включает в себя несколько элементов, их необходимо монтировать снизу. В точке расположения нижней планки понадобится сделать дополнительный теплоизоляционный слой.

    Как только ендовы будут сделаны, можно делать полноценную обрешетку. Она монтируется на стропилах, шаг при этом подбирается исходя из кровельного материала, который будет использован в дальнейшем. Если используется мягкое покрытие, обрешетка сколачивается вплотную, если же металлическая черепица – шаг около 25 см. После завершения работы нужно сделать теплоизоляцию (если планируется), а потом и гидроизоляцию. Материал укладывается внахлест, с запасом около 10 см. Обязательно нужно дополнить конструкцию вентиляцией. Специалисты советуют избегать слишком тяжелых гидроизоляционных материалов, чтобы не создавать дополнительную нагрузку на конструкцию.

    Видео-инструкция

    В этой статье мы поговорим о том, какой бывает многощипцовая кровля. Многощипцовая крыша над квадратным домом имеет большое количество ендов, ребер, фронтонов, щипцов. Щипец представляет собой верхнюю часть стены здания, которая ограничена двумя скатами крыши и при этом не отделена карнизом снизу. Когда верхняя часть стены от нижней отделена карнизом, то это уже фронтон. Щипцовая крыша представляет собой две плоскости, которые опираются на стены и ограниченная фронтонами или щипцами с торцов.

    Монтаж ендовы

    После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

    Двухскатная крыша с разными скатами: непростая и оригинальная

    Последние десятилетия пятый фасад дома стал привлекать к себе больше внимания, поскольку именно форма крыши выделяет дом из общей массы своих собратьев, придает ему оригинальность. Она способна существенно увеличить площадь дома, предназначенную для жилья, его удобство и функциональность.

    Классическая двухскатная крыша – это самое простое конструктивное решение из многоскатных конструкций. Скаты формируют две наклонные плоскости и фронтоны с противоположных сторон. Поскольку совсем необязательно, чтобы их уклоны были равнозначными, значит и длины могут быть различными. Кстати, двухскатная крыша с разными скатами в последнее время стала завоевывать большую популярность.

    Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с другими видами крыш , она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

    Частые ошибки при монтаже стропильной системы

    Перед монтажом стропильной системы нужно иметь понятие о самых распространённых ошибках при возведении крыши, поскольку они портят внешний вид дома, снижают несущую способность главных элементов, а следовательно, и безопасность конструкции.

    Видео: ошибки и просчёты при установке стропил мансардной крыши

    Наиболее известные ошибки при сооружении стропильных конструкций:

    1. Чтобы свободно передвигаться в подкровельном пространстве, посередине нередко вырубают длинные участки готовых затяжек безупречно изготовленных ферм. Из-за этого несущий каркас становится шатким, поскольку разрезанные затяжки не мешают расхождению конструкции. В результате расползания могут появиться трещины в перекрытиях, и если их не заделать вовремя, то стропильная система просто рухнет. Для ликвидации негативных последствий нужно заменить вырезанные по неведению участки полосовой сталью, чтобы вернуть затяжкам способность и дальше работать на растяжение.
    2. Грубой ошибкой является слабое крепление мауэрлата к армопоясу. Если мауэрлатный брус по небрежности не укреплён «намертво» анкерными болтами, то под давлением наклонных стропил он опрокинется и повлечёт за собой всю крышу.
    3. Пренебрежение к формированию ж/б пояса жёсткости на промежуточной несущей стене из-за чего балки перекрытия начнут проседать, а крыша — разъезжаться.
    4. Чтобы стойки не продавливали перекрытия, под них нужно помещать прокладки длиной не менее 1,8 м. Установка коротких прокладок приведёт к тому, что стойки начнут передавать нагрузку не на балочные перекрытия, а на настил, вследствие чего перекрытия деформируются.
    5. Неправильный расчёт стропильной конструкции или выбор древесины плохого качества, из-за чего появляются прогибы. Впоследствии исправить такую ошибку очень сложно и финансово затратно. Придётся разгрузить стропильную конструкцию в повреждённом месте, приподнять её домкратом и установить деревянные стойки под прогнутые стропила, а затем забить клинья между стойкой и поперечным брусом и усилить выровненные стропила накладками.
    6. При устройстве мансардных окон или облицовке фронтонов зачастую сосновые доски «в шпунт» для удобства сборки располагают пазом вверх, чего делать категорически нельзя. При такой укладке в швы начнёт просачиваться влага, оказывающая разрушительное воздействие на элементы стропильной конструкции.
    7. Невыверенная геометрия стен и скатов, отсутствие ветровой балки, неправильное опирание нарожников и неверно выполненные подкосы, которые обеспечивают жёсткость конструкции и перераспределяют нагрузки.

      При возведении стропильного каркаса можно избежать многих ошибок, если иметь на руках готовый проект дома и не экономить на материалах

    Видео: как избежать ошибок при обустройстве стропильного каркаса

    В этой статье рассмотрены ключевые элементы и особенности стропильного каркаса. Но это небольшая ознакомительная часть. Чтобы учесть при монтаже все нюансы, обращайтесь к опытным строителям и грамотным проектировщикам. Тогда все кровельные элементы будут соответствовать нормативам, а крыша станет надёжной, необычайно привлекательной и стильной визитной карточкой дома. Удачи вам.

    Особенности и элементы шатровой системы

    Главное отличие шатровой крыши – полное отсутствие конька. Это очень важная деталь стропильных систем, она принимает на себя усилия стропильных ног. Функция этого элемента возложена на центральную опору, в вершине которой сходятся стропила. В связи с этим большое внимание следует уделять ее прочности. Есть варианты стропильных систем без центральной опоры, верхние пятки стропильных ног упираются друг в друга. Такие варианты чаще всего применяются на небольших по размерам строениях. Все скаты шатровой системы имеют форму равносторонних треугольников.

    Шатровая крыша для беседки

    Шатровая крыша имеет много вариантов изготовления, но у всех обязательно должны быть следующие элементы.

    1. Накосные стропила. Размещаются по сторонам скатов, воспринимают главные нагрузки на сооружение, служат опорой для остальных элементов, в том числе и нарожников. Конструкция стропильной системы шатровой крыши
    2. Нарожники. Используются для стропильных систем средних размеров. За счет применения нарожников действующие усилия на отдельные элементы распределяются равномерно.
    3. Вертикальная стойка. Увеличивает прочность нарожников, позволяет им воспринимать критические ветровые и снеговые нагрузки. Размеры, место установки и количество вертикальных стоек зависят от параметров стропильной системы и климатической зоны расположения здания.
    4. Лежень. Назначение – усиливать обвязку стропильной системы, в том числе и мауэрлата, повышать жесткость всей конструкции.
    5. Мауэрлат. Воспринимает нагрузки от стропильных ног. Делается из бруса или доски толщиной не менее 50 мм.

    Устройство шатровой стропильной системы

    Популярность

    Применение шатровых крыш в наше время получило достаточно большое распространение, их используют не только в частном строительстве, но и при возведении всевозможных современных строений. Так же, применяют для украшения зданий, предназначенных под развлекательные центры или дорогие рестораны. Такая крыша придаёт любой постройке экстравагантность и экзотичность.

    На основе шатровой крыши проектируют более сложные строения. В настоящее время в конструктив на основе шатра добавляют в неограниченном количестве щипцовые элементы, слуховые окна и элементы других видов крыши. Врезают части вальмовых крыш, усложняя конструкцию придают ей более красивый и элегантный вид.

    Многощипцовая крыша своими руками

    Чаще всего многощипцовую крышу делают в нескольких случаях:

    • изначально;
    • в процессе пристройки помещений;
    • для монтажа бокового освещения на мансарде;
    • в зданиях со сложной планировкой и множеством комнат.

    Обозначения основных конструктивных элементов

    Устройство кровли

    Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

    Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

    Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

    Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

    Стропила – наслонные, висячие и диагональные.

    Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

    Установка стропильного каркаса

    Стропильная система крыши

    Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

    В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм.

    Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно.

    Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

    Вид стропильной системы сверху

    Крепление стропил к мауэрлату выполняется путем запилов, установки скоб или уголков. В верхней части стропила соединяются коньковым брусом.

    При установке стропильной системы в доме большой площади в роли затяжек используются потолочные балки.

    Усилить конструкцию позволяет лежень – горизонтальный брус, уложенный точно посередине между двумя стенами и соединенный с мауэрлатом. Под накосные ноги и ендову могут укладываться дополнительные лежни.

    Монтаж ендовы

    После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции.

    На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется.

    Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

    Устройство обрешетки, утепления и монтаж кровли

    Устройство кровельного пирога

    Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см.

    На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях.

    Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

    Монтаж кровли многощипцовой крыши закончен

    Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

    Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

    Многощипцовая крыша

    Красивая многощипцовая крыша

    Многощипцовая крыша из гибкой черепицы

    Из металлочерепицы

    Многощипцовая крыша на деревянном доме

    Для загородного дома

    Многощипцовая крыша с мансардой

    Простая конструкция

    Сложная конструкция

    Схемы

    Чертеж многощипцовой крыши

    Создание каркаса

    Каркас окна на многощипцовой крыше

    Конструкция крыши

    Стропильная система многощипцовой крыши

    Главные узлы конструкции

    Разновидности двухскатных крыш

    Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

    Симметричная двускатная крыша

    Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.

    Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

    Крыша с двумя ассиметричными скатами

    Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

    Мансардная крыша

    В верхней части имеет небольшой уклон. Далее делается излом, после которого крыша опускается под острым углом. Такая крыша сложна конструктивно, но позволяет значительно увеличить пространство чердака.

    Крыша ломаная с внешним или внутренним изломом

    Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

    Четырёхскатная крыша

    Также называется вальмовой. Отсутствуют фронтоны. Похожа на двускатную крышу, у которой с торцов сделаны ещё два ската. Популярна в южных регионах, поскольку хорошо выдерживает повышенные ветровые нагрузки.

    Любое конструирование по сути является поиском компромисса между многими факторами: стоимостью, технологичностью, весом, прочностью, различными потребительскими качествами.

    А у потребителей строительных услуг бывают разнообразные требования и эстетические пристрастия. В результате схемы устройства крыш разнообразятся дополнительными видами, например полувальмовыми, многощипцовыми (многоконьковыми, ендовыми), купольными, шатровыми.

    Установка обрешетки, гидро- и пароизоляции

    Поэтапная установка всех элементов своими руками:

    • Кровельный пирог должен быть изолирован от контактов с кровлей или деревянными деталями стропильной системы. Поэтому перед установкой элементов пирога монтируется контробрешетка, создающая вентиляционный зазор. Она делается из тонких (2-2,5 см) реек и крепится поперек несущей обрешетки стропил с шагом 30-40 см. Поверх нее устанавливается слой паро- гидрозащитной мембраны, которая дает возможность прохода пара в вентиляционный зазор, но препятствует попаданию влаги внутрь. Полосы мембраны устанавливаются горизонтально сверху вниз, внахлест около 15 см, стыки соединяются специальной лентой;
    • После этого между стропилами прямо на слой мембраны устанавливается утеплитель;
    • Затем монтируется слой парозащиты. Обычно это сплошная полиэтиленовая пленка, непроницаемая для пара, находящегося в воздухе дома. Установка парозащиты ведется аналогичным способом с гидрозащитой, но начинается снизу;
    • Поверх парозащитного слоя устанавливается еще один слой контробрешетки. Размеры такие же, как и на наружной — планки толщиной 2-2,5 см, укрепляются на ребрах стропил при помощи гвоздей или саморезов;
    • Завершает работы монтаж внутренней обшивки.

    ВАЖНО!

    Рассмотренный порядок действий предполагает установленную кровлю. Существует другой метод, когда паро-гидроизоляционная мембрана устанавливается на стропила до установки кровельного материала. Поверх мембраны ставится обрешетка, укладывается кровля. Такой способ несколько облегчает работу, но стропила оказываются в тесном контакте с утеплителем, в случае намокания которого они также пострадают.

    Монтаж обрешетки

    Особенности

    Схема стропильной системы

    Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

    • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
    • кровля имеет оригинальный и привлекательный вид;
    • конструкция отличается надежностью и долговечностью;
    • появляется свободное пространство для дополнительной комнаты или чердака;
    • на крутых скатах не задерживается снежный покров.
    • сложная конструкция, требующая грамотных расчетов и монтажа;
    • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
    • высокая нагрузка на ендову, возникающая из-за снега;
    • необходимость качественной гидроизоляции внутренних стыков.

    Достоинства и недостатки

    Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

    Рассмотрим основные преимущества, которые дает многощипцовая крыша:

    • Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
    • Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
    • Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

    Перейдем к недостаткам конструкции:

    • Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
    • Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

    Формы крыши

    При сложной крыше необходимо устройство ендов, которые являются наименьшим надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

    Четырехщипцовая крыша представляет собой конструкцию скатов на четыре стороны. Ее еще называют вальмовой или шатровой, а скаты – вальмами.

    Эти конструкции не требуют устройства щипцовых стен, но стропильная система является более сложной в отличие от двускатной. Иногда такую кровлю выполняют в виде полувальмовой, и при этом боковые скаты как бы срезают часть шпица. Поэтому полувальмы имеют меньшую длину по линии уклона, чем основные скаты.

    Они могут располагаться в виде треугольника, в самом верху крыши, и образуют щипец в виде трапеции, или трапециевидную анизу – тогда в верху образуется треугольный щипец, который лежит вне плоскости стены.

    Такую конструкцию используют для зданий, которые имеют многоугольный или квадратный план. Крыша с таким скатами в виде равнобедренных треугольников сходится вершинами в одной точке.

    Составные части каркаса

    ОСТОРОЖНО!

    Чертеж стропил

    • Лестница на 2-й этаж.
    • Доставка
    • АКЦИЯ! Металлочерепица, однокамерные стеклопакеты ПВХ 1х1,2 м в ПОДАРОК. Опорно-столбчатый фундамент в ПОДАРОК для домов 6х8 м и меньших размеров.
    • Возможные дополнения к комплектации дома:

      1. Замена строганного профилированного бруса 100х150 мм на брус 150х150 мм.

      2. Дополнительное утепление полов, стен и потолка мансарды до 100,150,200 мм.

      3. Замена кровли на металлочерепицу, профнастил.

      4. Обработка антисептиком обвязочных венцов, чернового пола и лаг.

      5. Замена окон на двойные стеклопакеты ПВХ.

      6. Покраска дома (материал Заказчика).

      7. Замена половых досок с 27 мм на 36 мм.

      8. Замена входной двери на металлическую.

      9. Замена металлических нагелей на деревянные.

      10. Возведение ленточного или свайно-винтового фундамента.

    Стропильная система многощипцовой крыши сложная конструкция. Поэтому без предварительного составления ее схемы обойтись не получиться. Но прежде всего, следует произвести все основные расчеты. Прежде чем составить план будущей стропильной системы многощипцовой крыши, следует выяснить следующие основные параметры:

    1. Высота расположения конька. Для этого следует использовать такие показатели, как ширина дома или пристройки (в зависимости от того, для какого строения выполняется расчет) и угла наклона ската. Очень часто проводят обратные расчеты. Первоначально определяют желаемую высоту дома, а потом высчитывают угол уклона ската. При этом следует учесть, что ширина основного дома и пристройки будет разной. А это значит, что и угол наклона стропильной системы многощипцовой крыши для каждой постройки будет отличаться. В этом и есть сложности подобного устройства.
    2. Далее, следует выяснить длину основных стропил. Этот параметр легко вычислить из формулы Пифагора. При этом длина стропил для основного здания и пристройки будет отличаться.
    3. Также следует рассчитать длину ендова. Здесь будут располагаться накосные стропила. Здесь также будет использоваться теорема Пифагора. Ендова будет гипотенузой. Сам треугольник состоит из длины стропила основного здания и половины ширины пристройки.
    4. Между коньком и накосными стропилами располагаются нарожники. Их длину также следует выяснить с использованием теоремы Пифагора. Нарожники будут представлять собой укороченные стропила.

    Также вычисляется общая площадь кровли. Она будет составлять сумму площадей всех скатов многощипцовой крыши. Это значение необходимо, чтобы рассчитать, сколько кровельного материала вам понадобиться при монтаже, читайте дополнительный материал: расчет стропильной системы.

    Устройство кровли

    Многощипцовая крыша обновлено: Апрель 27, 2017 автором: kranch0

    Устройство кровли

    Преимущества

    Среди положительных характеристик многощипцовых кровель можно выделить:

    • Необычный и очень привлекательный внешний вид. Конструкция может быть абсолютно разной, в зависимости от параметров и функциональных возможностей строения.
    • Высокая прочность и надежность. Такой вид кровли способен выдерживать своей поверхности большие нагрузки без изменения своего первоначального вида.
    • Долговечность конструкции, срок эксплуатации которой неограничен. Правда, нужно учитывать, что здесь немалую роль играет используемый материал и оформление.
    • Практичность. Благодаря скатам, расположенным под большим наклоном, на таких крышах не скапливаются осадки.
    • Эффективность. Пространство под крышей можно использовать по своему усмотрению.

    Основные узлы

    Схема многощипцовой крыши не может быть типовой, так как каждый проект жилого дома требует индивидуального подхода и тщательных расчетов, учитывающих форму и особенности конструкции, климатические условия в регионе строительства, а также характер использования подкровельного помещения. Так как монтаж такой сложной конструкции своими руками вряд ли возможен, то устройство крыши такого типа сопряжено с большими финансовыми вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

    • Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается большое количество снега, мусора, застаивается вода, из-за чего нагрузка на каркас повышается. Чтобы усилить конструкцию в этом участке, используются дополнительные распорки и сдвоенные стропила.
    • Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции является место стыковки брусьев, на которые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует точной подгонки, дополнительной поддержки элементами стропильного каркаса.

    Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, можно только обладая профессиональным опытом, плотницкими навыками, а также имея тщательно просчитанный проект. Для общего развития ознакомится с устройством крыши этого типа можно с помощью видео-инструкций.

    Обустройство фронтонов – до или после возведения кровли?

    Для таких стеновых стройматериалов, как кирпич, камень, шлакоблоки — самый лучший вариант — возведение щипцовой стенки до обустройства кровли. Так как в дальнейшем (после обустройства крыши), строительные работы со стройматериалами такого рода в ограниченном пространстве на чердаке будут затруднены и связаны с массой неудобств для строителей.

    Важно: правильно определить форму и площадь планируемого в будущем фронтона, чтобы вложиться в рамки расчетов проекта строительства крыши. Однако, возможно обустройство фронтонов и после строительства кровли.

    Ситуации такого рода возникают, если нужно как можно быстрей закрыть крышу и само строение от проливных дождей, или когда отсутствует четкий плана возведения кровли: иногда угол между скатными поверхностями определяется в ходе строительства и основным критерием выбора являются только эстетические запросы домовладельца.

    Этот вариант имеет следующие достоинства: фронтон связывается с деталями стропиловочной конструкции и получает опору, тогда как фронтон, монтируемый перед возведением стропиловочной системы, является просто верхней частью стенки, никак не укрепленной, требующей поддержки в случае действия сильных ветров.

    Большая часть используемых на фронтонах украшений выполняют роль вспомогательного элемента, выполняющего, кроме декорирующей, функцию механического усиления.

    Определиться окончательно с очередностью монтажа стропиловочной системы или фронтона позволяют используемые для его обустройства стройматериалы, а также различные иные обстоятельства — погодные условия, сроки и срочность внутренних работ по отделке.

    В среде профессионалов-кровельщиков единого мнения о порядке строительства тоже нет — одни считают, что вначале необходимо обустроить фронтон, другие безапелляционно заявляют, что в первую очередь строят кровлю. Поэтому оба этих способа считаются равноценными.

    Рекомендации по составлению плана конструкции

    1. Проект любого дома можно составить при помощи современных компьютерных программ. Это не сложно, главное учитывать:

    • Параметры возводимого строения;
    • Количество несущих конструкций;
    • Нагрузки кровли, и какой будет использоваться материал;
    • Глубину основания.

    2. Нужно знать, из каких элементов состоит крыша и основные особенности ее стропильной системы.

    3. Необходимо правильно распределить нагрузки несущих балок и стропил на стены дома, поскольку именно они гарантируют устойчивость кровли. Важно понимать, что чем меньше расстояние между стропилами и балками, тем прочнее крыша.

    Плюсы и минусы многощипцовой крыши

    Достоинства многоскатной крыши многочисленны и очевидны:

    • возможность рационального использования внутреннего объёма;
    • перекрытие сложных в плане зданий;
    • привлекательный внешний вид;
    • многообразие архитектурных решений;
    • большой угол наклона позволяет эффективно отводить воду;
    • не накапливается толстый слой снега;
    • одинаково хорошо подходит для домов из камня и дерева.

    Многощипцовая крыша отличается большим разнообразием вариантов

    При этом сложность конструкции определяет её недостатки:

    • необходимость грамотного проектирования, большая чувствительность к правильности монтажа;
    • подходит не всякий вид кровельного покрытия;
    • высокая материалоёмкость из-за большой площади скатов;
    • потребность в разветвлённой водосточной системе;
    • высокая стоимость за счёт применения многочисленных доборных элементов.

    Преимущества каркасных домов

    1. Уникальная технология возведения стен и основы кровли позволяет сэкономить до 50% тепловой энергии, если сравнивать с домами, построенными из других материалов.
    2. Кровля, выполненная по каркасной технологии, имеет небольшой вес, а это дает возможность сделать конструкцию фундамента и стен дома более легкими, что, в свою очередь, делает строительство дешевле.
    3. Материалы, используемые для постройки домов по каркасной технологии:
    • не вредят окружающей среде;
    • обеспечивают естественную вентиляцию;
    • обрабатываются противопожарными составами.

    Rafter — Проектирование зданий Wiki

    Стропила — это конструктивный элемент, который используется как часть конструкции крыши. Обычно он проходит от конька или вальмы крыши до настенной плиты внешней стены. Стропила обычно укладывают последовательно, бок о бок, обеспечивая основу для поддержки настилов крыш, кровельных покрытий и т. Д.

    Стропила обычно изготавливаются из дерева или стали и могут быть скрыты внутри конструкции крыши или могут быть оставлены открытыми для пространства под ними.Сверху и перпендикулярно к ним могут быть уложены рейки для крепления кровельного покрытия.

    Стропила могут быть использованы в качестве ключевого компонента различных конструкций крыш. Парная крыша состоит из двух стропил , прислоненных друг к другу, привязанных в местах пересечения наверху. Стропила располагаются на стеновой плите, которая является эффективным средством распределения нагрузки, оказываемой конструкцией крыши, вниз по стенам, не создавая точек давления в местах соприкосновения каждого стропила со стеной.

    Закрытая парная крыша добавляет потолочные балки, проходящие горизонтально между стропилами футов, чтобы поддерживать потолок и сделать конструкцию более жесткой.

    Чтобы увеличить возможные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или привлечения дополнительных затрат, были введены прогоны. Они проходят перпендикулярно стропилам , обеспечивая дополнительную жесткость. Установив прогон в конструкцию крыши, стропила больше не должны быть такими толстыми и тяжелыми, что позволяет увеличить потенциальные пролеты.

    В современном домостроении наиболее распространенная форма стропила известна как стропильная балка fink или w. Он состоит из стропил , включающих элементы растяжения и сжатия в форме W. Он может иметь пролеты до 12 м и может быть спроектирован с учетом множества различных углов наклона.

    Подробнее см .: Стропила шпунтовые

    К наиболее распространенным типам стропил относятся:

    • Основные стропила : Обычно самые большие стропила , расположенные на концах конструкции крыши.
    • Обычные стропила: Стропила меньшего размера, расположенные между основными на обоих концах.
    • Вспомогательные стропила: реже, но их можно использовать для поддержки и усиления основного стропила .
    • Compass стропила : изогнутая или изогнутая вверху или как на верхней, так и на нижней поверхностях.
    • Бордюр стропила : Верхние стропил в двускатной или мансардной крыше.
    • Вальмовые стропила: Меньшие стропила, используемые для углов вальмовой крыши.
    • Королевские стропила: Стропила со стороны вальмовой крыши являются самыми длинными и находятся на одной линии с коньком.
    • Стропило долины: Основное стропило, которое находится в самой низкой точке крыши долины.
    • Стропило-домкрат: Стропило, укорачиваемое путем приземления на бедро стропило или прерываемого слуховым окном.
    • Стропила для баржи: на торце фронтона это самые внешние стропила , которые иногда используются для образования свеса крыши.

    Rafters vs.Фермы: знайте, что они из себя представляют, их отличия, плюсы и минусы

    Если вы строите новый дом или пристройку к уже существующему, одно из важнейших решений, которые вам придется принять, — это то, как будет поддерживаться крыша . Если вы не планируете строить конструкцию плоской крыши, вам нужно будет решить, будете ли вы использовать стропила или фермы для каркаса крыши.

    Стропила чаще всего встречаются в старых домах , в то время как фермы все чаще заменяют обычные стропила в новостройках.

    Тем не менее, у обоих методов есть свои преимущества и недостатки, о которых я расскажу более подробно чуть позже в этой статье.

    Во-первых, давайте рассмотрим, что такое стропила и фермы и их основные отличия.

    Что такое стропила?

    Стропила — это традиционный метод каркаса крыши в форме удлиненного бруса, который обычно наклоняется от центральной балки конька и соединяется с внешними стенами.

    Строительство крыши с использованием стропил также известно как стержневой каркас , что просто означает, что каждое стропило строится на месте из пиломатериалов.Каждый кусок пиломатериала тщательно измеряется, разрезается и с трудом стягивается, чтобы получилось стропило.

    Стропила играют жизненно важную роль, поскольку их основное предназначение — поддерживать крышу, а также настил крыши.

    Что такое ферма?

    Фермы — это сборных конструкций , которые в основном изготавливаются из дерева. Они устанавливаются в виде треугольных перемычек для поддержки крыши. Фермы играют важную роль в процессе связывания с внешними стенами.

    Типичная конструкция крыши жилого дома состоит из нескольких ферм, равномерно размещенных на одном конце дома и на противоположном конце. В отличие от традиционных стропил, которые устанавливаются на месте, фермы изготавливаются на заводе перед доставкой на место работы для установки.

    Основные различия между стропилами и фермами

    Стропила и стропила различаются не только конструкцией и методами изготовления. Поскольку эти две кровельные системы дают разные результаты, их различия весьма различны.

    Как упоминалось ранее, фермы — это сборные конструкции крыши, которые обычно размещаются симметрично. Эти фермы автоматически разрезаются на заводе с максимальной точностью. Важнейшее различие между фермами и стропильными конструкциями крыши заключается в процессе их подготовки и монтажа .

    Хотя стропила и фермы имеют много одинаковых нагрузок и частей, включая наклонные доски и нижние балки, функциональное различие между этими двумя кровельными конструкциями заключается в более узких размерах досок ферм, что делает их менее прочными, чем стропила.Это, однако, компенсируется использованием большего количества материалов вместо более широких досок. С другой стороны, стропила содержат две основные внешние балки для поддержки конструкции крыши.

    Фермы могут быть изготовлены всех форм и размеров и адаптированы к строительному проекту. Тот факт, что они строятся на производственном предприятии, а не на месте, означает снижение затрат на рабочую силу.

    Краткое описание:

    • И фермы, и стропила представляют собой доски треугольной формы, причем фермы содержат больше стенок внутри основного каркаса.
    • Фермы — это сборные конструкции крыши, а стропила собираются на месте.
    • Стропила стоят дороже, чем фермы, так как процесс их установки трудоемкий.
    • Фермы состоят из нескольких балок для дополнительной поддержки. С другой стороны, стропила содержат две основные балки, поддерживающие крышу.
    • Все больше людей теперь предпочитают использовать фермы для своих крыш из-за их эстетической красоты.

    Преимущества стропил

    Больше высоты головы на чердаке

    Если вы хотите превратить чердак в дополнительную комнату или использовать его в качестве дополнительного хранилища, стропила — лучший вариант, поскольку они оставляют потолок чердака широко открытым для максимальной высоты головы.

    Можно использовать где угодно

    Поскольку стропила изготавливаются на месте, они идеально подходят для труднодоступных мест строительства. Стропила также можно доставить на лодке, вертолете или пикапе на любую удаленную строительную площадку.

    Идеально для небольших строительных объектов

    Вы можете использовать стропила для постройки сарая, хижины или небольшой пристройки, не дожидаясь, пока фермы будут изготовлены на заводе. Нет необходимости создавать и проектировать стропильные фермы для небольших проектов, таких как гаражи или навесы.Просто используйте стропила, которые обрезаются по форме на месте.

    Сокращенное время выполнения заказа

    Поскольку стропила изготавливаются на палочках по мере необходимости, их установка требует меньшего предварительного планирования. Это отличается от ферм, которые требуют точного планирования на заводе с точными измерениями заблаговременно.

    Недостатки стропил

    Больше времени

    Установка стропил на рабочем месте — более медленный процесс, требующий большего количества людей. Фактически, на строительство большого жилого стропила может уйти до недели.

    Дорогостоящие

    Если учесть более высокую трудозатраты и требуемые материалы, стропила оказываются самым дорогим вариантом.

    Требуются квалифицированные рабочие

    Поиск рабочих со специальными навыками для строительства стропил быстро становится редкостью. Это связано с тем, что эти мастера стареют, а большинство из них даже выходит на пенсию.

    Более медленные темпы строительства

    Как только стены будут возведены и начнется работа по возведению каждого стропила вручную, следует ожидать долгого процесса, который может быть отложен в случае неблагоприятных погодных условий.

    Преимущества ферм

    Менее дорого

    Фермы крыши состоят из деревянных досок меньшего размера, которые имеют такую ​​же прочность, как и высококачественная древесина. Однако они дешевле стропил. Более того, стропильные фермы изготавливаются на заводе в контролируемой среде с использованием высококачественного оборудования. А поскольку процесс строительства ферм в основном автоматизирован, их можно построить и установить с меньшими затратами.

    Больше точности

    Вероятность ошибки при изготовлении стропильных ферм меньше, чем при изготовлении стропил.Это связано с тем, что фермы создаются в контролируемой среде с тщательными спецификациями, которые загружаются в программу. Компоненты ферм измеряются в цифровом виде и обрезаются с точностью, поэтому шансы на ошибку равны нулю.

    Более быстрое строительство

    Небольшие фермы могут быть легко подняты двумя или тремя людьми, поэтому крышу большинства жилых проектов можно связать в течение одного или двух дней.

    Больше прочности

    Благодаря внутренним ремням этих кровельных материалов они могут эффективно удерживать вес всей крыши.Кроме того, треугольная конструкция состоит из более коротких и дешевых деревянных досок.

    Подходит для самостоятельного использования

    Любой энтузиаст своими руками может установить ферму. Установка ферм — задача гораздо менее сложная, чем постройка стропил по одной. Поэтому, если вы хотите построить свою собственную конструкцию крыши, вы можете получить пакет фермы, который поставляется с пошаговыми инструкциями по установке. Все фермы в упаковке DIY будут пронумерованы или промаркированы для облегчения идентификации.

    Недостатки ферм

    Ограничения в конструкции потолка

    Из-за структурной перевязки стропильных ферм существуют ограничения на то, что вы можете делать с пространством между ними и под ними.В большинстве домов с кровельными стропилами потолки плоские, а не сводчатые, как стропила. Таким образом, вы можете не получить адекватную высоту головы, необходимую для переоборудования стропильного чердака.

    В будущем изменения невозможны

    Поскольку фермы являются взаимозависимыми конструкциями, после того, как они будут изготовлены и установлены, невозможно будет внести какие-либо изменения в будущем. Это потенциально может создать проблему в долгосрочной перспективе из-за износа конструкции. Даже если вы захотите просверлить небольшое отверстие в ферме для прокладки кабеля, это может нарушить ее структурную целостность.

    Нет места для хранения или переоборудования

    Треугольная перемычка ферм не только делает невозможным преобразование чердака, но также снижает вероятность использования открытого чердачного пространства для хранения больших ящиков или других предметов.

    Большой вес и размер

    Фермы большие и тяжелые. Для их доставки на место работы с помощью вилочного погрузчика требуется два или три человека.

    Какой тип материала используется для стропил и стропил?

    Породы дерева, используемые для строительства ферм, зависят от их доступности в данной местности.Но, как правило, для изготовления стропильных ферм используются три основных вида древесины: ель, желтая сосна и красный кедр. Эту древесину можно укрепить путем нанесения клея или ламинирования более тонких частей, склеенных вместе, чтобы сформировать более толстую балку для фермы.

    Помимо дерева, есть также металлические стропильные фермы, которые можно использовать для строительства. Эти фермы не являются хорошей заменой дереву, так как они не только стоят дороже, но и требуют большего ухода, и не все кровельщики умеют устанавливать такие типы ферм.

    Металл не является материалом, способным противостоять нагреванию так же эффективно, как дерево, когда дело касается изоляции и ржавчины. Поэтому, чтобы избежать проблем в будущем, лучше выбрать дерево вместо металла.

    Для террасной доски используются доски из массивной древесины. Эти доски кладут бок о бок, чтобы пересечь другие доски на стропилах. Затем стропила можно надежно закрепить с помощью гвоздей. Большинство стропил изготавливают из древесины кедра или сосны. Но есть также планка из клееного шпона, которая может быть до 5 раз длиннее деревянного стропила.

    Какой из них лучше? Фермы или стропила?

    Это в основном зависит от типа и масштаба вашего строительного проекта. Если вы торопитесь и хотите завершить проект в кратчайшие сроки, то лучше всего остановить свой выбор на фермах. На установку стропил может уйти до недели, и с ними могут справиться только самые опытные кровельщики. С другой стороны, стропильные фермы могут быть установлены в обычном доме в течение дня.

    Стропильные фермы

    на дольше, чем стропила, поскольку они требуют тщательного планирования, чертежей и проектирования.Весь процесс создания стропильной системы может занять несколько недель, прежде чем она будет готова к установке.

    Но не все фермы одинаковы. Тип доски, из которой строится ферма, имеет большое значение в том, как она получится. Это также зависит от стропильной компании, которую вы выберете для изготовления пиломатериалов для вашего проекта. Важно обратить внимание на тип пиломатериала, из которого изготовлена ​​стропильная конструкция. Ведь без бруса нельзя построить ферму, поэтому чем лучше будет пиломатериал, тем лучше будет ферма.Совет: пихта белая или подрубочная ель — самый прочный и устойчивый вид пиломатериалов для ферм.

    Если вы ищете более устойчивую кровельную конструкцию с меньшим отскоком, то фермы будут идеальным выбором. Это связано с тем, что отдельная доска, сидящая поперек щели, имеет тенденцию быть менее упругой, чем доска, соединенная с другими досками треугольной формы. Вот так устроены стропильные фермы.

    Предпочитаете открытое пространство? Тогда стропила — лучший вариант, так как они создают ощущение открытого пространства и прекрасно смотрятся на чердаке.Хотя фермы также могут использоваться для создания вида сводчатого потолка, они не так эффективны в создании внешнего вида открытого пространства. Традиционные стропила лучше справляются с задачей обеспечить открытое пространство, которое идеально подходит для хранения или переоборудования чердака.

    Учитывайте размер вашего проекта

    Если у вас есть небольшой проект, например, пристройка к вашему дому или гаражу, стропила являются жизнеспособным вариантом. Для таких небольших проектов не будет стоить хлопот по созданию стропильной фермы. Поэтому перед принятием решения важно принять во внимание размер проекта.

    Фермы наиболее подходят для крупномасштабных конструкций. Для их подъема требуется кран, поскольку они слишком тяжелые, чтобы их можно было транспортировать и устанавливать на место одним человеком.

    Последние мысли

    Хотя выбор между фермами и стропилами может быть затруднительным, вы можете принять обоснованное решение, основываясь на приведенной выше информации. Просто подумайте о размере вашего проекта, о том, что вы хотите сделать со своим пространством на крыше, и будете ли вы изменять его в будущем. Помните, что после установки ферм вы не сможете вносить какие-либо изменения.Помня об этих указателях, вы сможете выбрать лучшую систему каркаса для крыши своего дома.

    Осмотр крыши: каркас крыши, часть 1

    Кентона Шепарда и Ника Громицко, CMI®

    Цель серии «Освоение проверки кровли» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия при осмотре крутых склонов. -скатные, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

    обычные кровельные конструкции и стропильные фермы.

    Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть технологическое преимущество. Давайте снимем крышу и покрытие стен дома и определим некоторые из наиболее распространенных элементов каркаса крыши.Мы начнем с крыши с традиционным каркасом, в которой отдельные элементы каркаса вырезаются и собираются на месте.

    ОБЫЧНЫЕ КРЫШИ

    Обычные стропила

    Обычные стропила

    Стропила, которые опираются на внешние стены внизу и соединяются с коньком вверху, называются «общими стропилами» (выделено здесь) желтым цветом).

    Стропила на противоположных сторонах конька следует устанавливать парами прямо напротив друг друга — хотя, если вы видите несколько несоосных, это не является дефектом.Иногда стропила необходимо немного сдвинуть, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения вентиляционного отверстия.

    Если вы видите много стропил, которые не совпадают, вы можете прокомментировать это, но в существующих домах воздержитесь от называть это дефектом, если вы не видите разрушения. В более новых домах многие стропила, которые не выступают против, обычно указывают на некачественный каркас. Это признак того, что вам следует внимательно искать другие проблемы в конструкции крыши.

    Стропила обычно устанавливаются на 24-дюймовых центрах. Если вы видите стропила, установленные с центрами более 24 дюймов, обратите внимание на признаки разрушения, такие как провисание стропил. Если вы видите провисание стропил, порекомендуйте выполнить их стабилизацию у квалифицированного подрядчика. Стабилизация обычно включает установку системы прогонов.

    Вальм

    Вальмовые крыши имеют «шатровые стропила», которые ориентированы по диагонали к коньку и наружным стенам. Бедренные стропила называются просто «бедрами» и показаны здесь коричневым цветом.Бедра опираются на внешний угол внизу и соединяются с гребнем на вершине.

    Стропила, которые опираются на внешние стены снизу и соединяются с бедром наверху, называются «подъемниками для бедра» и показаны здесь фиолетовым цветом.

    Долины

    Там, где гребни меняют направление, создается внутренний угол, который перекрывается «стропилами долины» или просто «долиной», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к гребню и наружным стенам.Долины опираются на стены во внутреннем углу внизу и соединяются с гребнем наверху.

    Стропила, которые соединяются с долиной в нижней части и соединяются с гребнем наверху, называются «долинными домкратами», они показаны здесь голубым цветом.

    Обычный гребень

    На рисунке показан обычный гребень (окрашен в оранжевый цвет). В домах с обычными коньками стропила поддерживают вес крыши и передают нагрузку на крышу через стены на фундамент и, наконец, на почву.Маршрут, который проходит под весом крыши через элементы каркаса к грунту, называется «путем нагрузки».

    Конек предназначен для облегчения соединения стропил на пике крыши и для лучшего крепления гвоздей на пике.

    В старых домах гребень может вообще отсутствовать. Когда-то в разных частях Северной Америки это было обычной строительной практикой, и это не является дефектом, пока стропила противостоят друг другу.

    Спроектированная древесина, используемая для обрамления крыш, предъявляет очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки этой серии.Производители металлических соединителей для металлоконструкций публикуют спецификации подключения в своих каталогах и на своих сайтах.

    Стропила

    В домах с плоскими потолками и чердаком основания противоположных стропил должны быть скреплены между собой потолочными балками, которые образуют «стропильные связи». Когда стропила устанавливаются перпендикулярно балкам потолка, стропильные балки обычно опираются на балки потолка.

    Стропильные шпалы не позволяют весу крыши раздвигать верхушки стен и вызывать провисание конька.

    Хомуты

    Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на все остальные стропила в верхней трети крыши. Их цель — предотвратить подъем. Следует ли их устанавливать — вопрос инженеров. Они не всегда необходимы, поэтому их отсутствие не является дефектом, но когда вы их видите, они должны быть установлены правильно.

    Здесь вы можете увидеть хомутные стяжки, установленные в верхней трети крыши, и стропильные стяжки, установленные низко и сращенные по стене.

    Системы прогонов

    Вы также можете увидеть систему прогонов.

    Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила. Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными распорками.

    Днища распорок прогонов должны опираться на верхнюю часть несущей стены.Раскосы, которые опираются на балки потолка или каким-то образом передают нагрузку с крыши на нижний потолок, являются дефектными установками. Если вы видите распорки, которые опираются на балки потолка, поищите провисание потолка.

    Раскосы обычно устанавливаются на каждое второе стропило и должны быть под углом не более 45 °.

    Вот система прогонов, установленная в гараже старого дома. У них нет центральной стены, на которой можно было бы удерживать распорки, они опираются на прочную спинку, опирающуюся на балки потолка.Проседания не было, поэтому в акте осмотра замечаний не было.

    Системы Purlin создавались разными способами — одни лучше, другие. Современные строительные нормы и правила призывают к тому, чтобы подпорки были равными или большими по размеру, чем размеры стропил, но большинство балок, которые вы увидите, не будут соответствовать этому требованию. Если вы знаете, что дом должен был соответствовать этому кодексу, когда он был построен, назовите это дефектом; в противном случае ограничьте осмотр поиском признаков неисправности, таких как провисание или сломанные стропила и сломанные компоненты.Кроме того, обратите внимание на неправильную установку, такую ​​как распорки, опирающиеся на балки потолка, распорки, но без подпорки, и слишком мало распорок.

    В старых домах в некоторых районах обычно не найти защитников. Это проблема качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать ее квалифицированному подрядчику.

    Термин «прогон» имеет несколько различных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, и от происхождения человека, с которым вы это обсуждаете, так что не надо. Не удивляйтесь, если кто-то попытается вас поправить.

    Structural Ridge

    В домах со сводчатыми потолками обычно нет стропил, чтобы стены не расширялись, а конек не провисал, поэтому в них используется структурный гребень. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку на крышу без провисания.

    Надстройка

    Когда вы находитесь внутри чердака, вы можете увидеть состояние, при котором конек и несколько домкратов одной секции крыши обрамлены поверх существующей крыши.

    Это называется «оверфрейм» и довольно часто встречается в определенных областях. Построен правильно, конструктивно прочный.

    Часто можно увидеть, как часть обшивки крыши снята, чтобы обеспечить проход между чердачными помещениями. Если вы не можете пройти на часть чердака, порекомендуйте, чтобы ее осмотрел квалифицированный инспектор после того, как будет предоставлен доступ. Это особенно важно, если в нем есть сантехника или электрические компоненты.

    ******************************************* ******


    Терминология кровельной фермы

    Как работает ферма

    Ферма — это рама, которая поддерживает нагрузки, эффективно передавая свои силы на концевые опоры. В то время как в каркасе стержня могут использоваться элементы большего размера 2×8, 2×10 и т. Д. (Которые являются дорогими) и могут потребоваться либо дополнительные балки, либо внутренние несущие стены, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

    Типовые системы каркаса

    Стропильные системы каркаса обеспечивают невероятную гибкость внешнего вида кровельной системы. Приведенные ниже иллюстрации призваны помочь вам визуализировать типичные системы каркаса ферм.

    Фронтон

    Двускатная крыша предназначена для самых простых кровельных систем. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые пересекаются посередине. Ферма фронтона обычно поставляется с вертикальными перемычками, расположенными на расстоянии 2 фута от центра для облегчения обшивки.

    Упавший фронтон

    Если карниз крыши выходит за пределы торцевой стены фронтона более чем на 1 фут, то для поддержки обшивки крыши обычно используется опущенный фронтон. Верхний пояс фронтона опускается, чтобы строитель мог провести ряд наблюдателей (или лестниц) от фасции обратно к первой общей ферме.

    Переходный фронт

    Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. У меньшего фронтона будут вертикальные перемычки, расположенные на расстоянии 2 футов от центра по всей длине фермы.Принимая во внимание, что фермы с более длинными пролетами будут иметь только вертикальные перемычки, размещенные в 2 ‘по центру для той области, которая не покрыта меньшей фермой.

    Бедра / конец

    Голландское бедро

    Бостон / Тюдор Хип

    Набор Valley

    Комплект «Долина» (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. В этом примере без впадин у нас было бы пустое отверстие в крыше за балкой.

    Контейнерные фермы

    Если стропильные фермы слишком высоки для производства и / или доставки, мы «закрываем» их и поставляем контрейлерные фермы.Контейнеры слева показаны над крышей, так что можно увидеть прогоны и систему распорок.

    Свесы

    Верхний пояс, выходящий за нижний пояс и подшипник, называется выступом. На свесе обычно используется отвес, но он может выглядеть как любое из изображений справа.

    Подшипники

    Подшипник

    Раздавливание в пятке — Иногда силы, передаваемые через дерево в несущую стену, достаточно, чтобы заставить дерево со временем раздавиться, если не используется опорный блок.Сертификат на спроектированную штампованную ферму укажет, требуются ли опорные блоки для конкретной фермы. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема крепления гвоздей.

    Условия подшипников с общей нижней поясной хорды

    На изображениях ниже показаны два типичных состояния опоры нижнего пояса. Слева изображена ферма в подвесе. В правом конце изображения справа показана ферма, прибитая к балке или ригелю.

    Общие условия подшипников верхней пояса

    Фермы могут иметь опору прямо под верхним поясом.Иногда подшипник устанавливается между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, то вертикальный конец фермы может проходить вниз, чтобы сесть на подшипник.

    Типовые формы фермы

    Внешний профиль фермы может принимать любую форму, которую вы только можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

    Изображения на этой странице любезно предоставлены компанией Alpine Engineered Products.

    Вальмовая крыша против двускатной крыши

    Многие люди мало думают о форме крыши, кроме ее эстетической привлекательности. Однако форма крыши на самом деле играет важную роль в ее ветроустойчивости и долговечности. Двумя наиболее распространенными наклонными крышами являются двускатная и вальмовая. В этом руководстве мы обсудим разницу в долговечности и эксплуатационных характеристиках между этими двумя типами крыш.

    Как показано ниже, у двускатной и шатровой крыши есть много практических преимуществ; однако в районах с сильными ветрами и экстремальными погодными условиями двускатные крыши задерживают больше ветра и дождя, что делает их менее надежным выбором.Это руководство не предназначено для того, чтобы отвлечь вас от двускатных крыш, а скорее для того, чтобы подчеркнуть, что они требуют более тщательной оценки и, возможно, дополнительных распорок, чтобы смягчить их недостатки, чтобы они могли противостоять сильным ветрам. Между вальмовой крышей и двускатной крышей всегда найдется компромисс между стоимостью, эстетикой и долговечностью.

    Понимание преимуществ и недостатков двускатной крыши по сравнению с четырехскатной крышей

    Достоинства вальмовой крыши:

    • Лучше работает при сильном ветре и экстремальной погоде
    • Имеет карнизы и желоба по периметру для лучшего дренажа.
    • Предлагает потенциально более низкие ставки страхования жилья.

    Недостатки вальмовой крыши

    • Проектировать и строить сравнительно сложнее
    • Дороже двускатной крыши
    • Меньше места для хранения на чердаке из-за наклонов со всех сторон
    • Уменьшенное пространство для солнечных фотоэлектрических панелей

    Преимущества двускатной крыши

    • Простота проектирования и изготовления
    • Очень экономичная конструкция крыши
    • Много чердачных кладовых
    • Легче превратить в дополнительное жилое пространство
    • Легко вентилируется.

    Недостатки двускатной крыши

    • Склонен к повреждениям при подъеме и раскачивании при сильном ветре
    • Концы фронтонов подвержены повреждениям от воды
    • Простой дизайн можно считать менее эстетичным.

    Вальмовая крыша имеет скаты со всех четырех сторон, которые наверху сливаются в гребень. В результате конструкция вальмовой крыши по своей сути закреплена против стеллажа, тогда как двускатная крыша должна быть правильно закреплена, чтобы иметь достаточную прочность.Испытания в аэродинамической трубе шатровой и двускатной крыш Мичем (1992) и Шао и др. (2018) обнаружили, что пиковое давление ветра может быть на 50% ниже в шатровой крыше по сравнению с двускатной крышей. Разница в давлении ветра показана на рисунке 1.

    Рис. 1. Путь ветра и подъемная сила для двускатной крыши, вальмовой крыши и пирамидальной (другой вариант вальмовой) конструкции крыши. (Источник: Keote 2015.)

    Подкрепите фермы и стропила для крыш, чтобы они могли противостоять ветровым и сейсмическим нагрузкам независимо от направления

    Независимо от типа крыши, она должна быть соответствующим образом закреплена.Производители ферм используют программное обеспечение для анализа того, как силы ветра, указанные в ASCE 7 для конечной расчетной скорости ветра в доме, будут передаваться через стропильную систему и, следовательно, там, где необходимы распорки, как показано на Рисунке 2. Место, где требуются распорки, указано в документация на пакет ферм, и некоторые производители ферм также отмечают места на ферме, где требуются распорки; пример такого тега показан на рисунке 3.

    Рис. 2. Пример крепления фермы для противодействия ветровым нагрузкам, как определено программным обеспечением для проектирования, используемым производителями фермы.(Источник: BCSI 2006.)

    Рис. 3. Пример бирки с требованиями к распоркам фермы, которую некоторые производители ферм размещают стратегически на ферме, чтобы напоминать установщикам. (Источник: BCSI 2006.)

    Несмотря на то, что Раздел R802.10.3 Международного жилищного кодекса (IRC) требует наличия проектной документации ферм, он не требует, чтобы в этих документах был указан метод и подробности использования ограничений или распорок. Таким образом, наклейки, подобные показанной на Рисунке 3, показывают различные варианты сдерживания.В отличие от IRC, Международный Строительный Кодекс (IBC) требует полного указания метода и деталей удержания / распорок. Многие производители ферм будут придерживаться более высоких стандартов IBC даже в отношении ферм, идущих к жилому проекту.

    IRC действительно имеет спецификации по креплению стропильной фермы к верхним плитам в Разделе R602.10.8.2, который делит спецификацию в зависимости от того, относится ли дом к категориям сейсмического проектирования A, B и C или категориям D 0 , D 1 и D 2 .Один из вариантов сейсмических распорок стропильных ферм в IRC показан на Рисунке 4 (Рисунок R602.10.8.2 (3) в IRC).

    Рис. 4. Один из вариантов сейсмического крепления стропильных ферм к верхней плите в IRC. (Источник: IRC 2018.)

    Распорка фронтона и свес фронтона

    Двускатные крыши по своей природе не устойчивы к силам, вызванным ураганами, сильными ветрами и землетрясениями. Соединение между крышей и торцевой стеной фронтона особенно уязвимо и требует крепления.На изображении ниже (рис. 5) показано разрушение стены из-за недостаточной жесткости торцевой стены фронтона.

    Рис. 5. Разрушение торцевой стены из-за недостаточного крепления торцевой стены фронтона. (Источник: FEMA 1993.)

    Даже при нормальных погодных условиях разница между домом с двускатной крышей и домом с шатровой крышей очевидна. Двускатная торцевая стена дома с двускатной крышей имеет тенденцию испытывать более сильные атмосферные воздействия, чем дом с шатровой крышей. Ниже приведен более яркий пример (рис. 6).

    Рис. 6. Эта двускатная торцевая стена демонстрирует значительные атмосферные воздействия из-за воздействия внешних факторов. (Источник: Louie 2020.)

    Для предотвращения разрушения торцевой стены фронтона, показанного на Рисунке 5, торцевая стена фронтона должна быть правильно закреплена. Эти распорки показаны на рисунках 7, 8 и 9. Прочность требуемых распорок зависит от пиковых ветровых нагрузок, которые будет испытывать дом в месте своего расположения. Эти ветровые нагрузки определяются с помощью ASCE 7, в котором представлены методы расчета этих давлений ветровой нагрузки.На рисунке 7 показано крепление, типичное для дома, расположенного не в зоне, подверженной ураганам.

    Отрицательные силы всасывания, а также циклическая ветровая нагрузка, передаваемая на дом во время урагана или сильного ветра, часто бывают достаточно высокими, поэтому одних только гвоздевых соединений недостаточно, чтобы удерживать элементы вместе. Вместо этого используются металлические соединители, такие как те, что показаны на рисунках 8 и 9. Концевая стена фронтона должна противостоять трем силам за счет прочности соединителя и крепежной древесины: 1) подъемного и нисходящего давления со стороны крыши, 2) горизонтального давления и всасывания. силы на стену, и 3) усилия сдвига / сдвига на стену, которые в противном случае опрокинут двускатную крышу, как домино, начиная с торцевой стены фронтона.

    Рис. 7. Пример правильно закрепленной фронтальной стены. (Источник: Honor Services 2020.)

    Фронтальные торцевые стены в регионах, подверженных ураганам, испытывают на себе силы от давления ветра, которые настолько высоки, что часто требуются металлические соединители, а не гвозди, чтобы противостоять высоким силам, как показано в деталях примера на Рисунках 8 и 9.

    Рис. 8. Пример А фермы фронтона и распорки торцевой стены фронтона для дома в районе урагана. (Источник: FEMA 1993.)

    Рис. 9. Пример B фермы фронтона и распорки торцевой стены фронтона для дома в районе урагана. (Источник: FEMA 1993.)

    Поскольку шатровые крыши, как правило, работают лучше, чем двускатные крыши в ураганах и сильных ветрах, многие компании по страхованию жилья предлагают скидки на дома с шатровыми крышами. Страховой брокер Колуччи (2013) оценивает эту экономию в диапазоне от 100 до 800 долларов в зависимости от других факторов, которые могут изменить размер премии на 50%.Некоторые страховые компании требуют проведения инспекции по снижению воздействия ветра, чтобы получить эту скидку, в то время как у других есть агенты, которые имеют квалификацию, чтобы принять решение самостоятельно. Как правило, дом должен иметь четырехскатную крышу для более чем 90% дома, чтобы соответствовать требованиям.

    Для более сложных вариантов этих двух типов крыши, таких как скрещенный двускатный, передний двускатный, голландский двускатный или скрещенный скат, следует помнить о впадинах и открытых вертикальных стенах. Утечки чаще всего возникают в долинах и там, где стена встречается с крышей.Открытые вертикальные стены подвергаются сильному ветровому давлению и ветровому дождю, из-за чего вода может попасть за сайдинг. К тому же сайдинговые материалы и отделка зачастую не так долговечны, как кровельные. В общем, чем сложнее конструкция крыши, тем больше у нее возможностей для протечки воды и тем больше поверхностей будет улавливаться ветром.

    стропила Vs. Фермы — что лучше для кровли дома?

    Всем известно, что крыша — это самая верхняя часть здания, рядного дома, бунгало и т. Д.который выполнен в виде каркаса для защиты имущества от дождя, ветра, снега и пыли. Однако прочная крыша должна иметь такой же прочный каркас, на котором она будет опираться.

    Как партнер Amazon я зарабатываю на соответствующих покупках.

    Крыши бывают разных размеров и форм, таких как односкатные, шатровые, плоские, двускатные, двускатные и многие другие.

    Чрезвычайно популярные стропила (показаны на левом изображении выше) в прошлом использовались в большинстве домов.Однако благодаря передовым технологиям были начаты новые строительные технологии с использованием ферм (показано на правом изображении выше).

    Фермы раньше встречались только на огромных постройках, таких как церкви и большие строения, однако теперь ситуация изменилась.

    Стропила и фермы крыши — это не одно и то же. , и у каждого из них есть свои уникальные плюсы и минусы. В этой статье мы сравним и сопоставим эти две конструкции каркаса кровли и подробно опишем их ниже.

    Краткий обзор ферм и стропил

    Стропила и фермы поддерживают крышу и имеют треугольную форму и структуру.

    Имея две основные внешние балки, стропила поддерживают конструкцию крыши. Однако фермы состоят из нескольких балок, которые обеспечивают дополнительную поддержку конструкции крыши.

    Разработанные в среднем возрасте, фермы стали обычным явлением среди американцев. 4 из 5 человек в США предпочитают фермы стропилам, поскольку они более прочные.

    Стропила — это кровельные балки с уклоном от коньковой балки к вершине стены, которые использовались с давних времен.Стропила — это длинные доски, поддерживающие кровельную обшивку. С точки зрения качества одинаково хороши как стропила, так и фермы.

    Нет никакой разницы в качестве кровли у обоих. Стропила создают прекрасное ощущение открытого пространства и значительно красивее смотрятся в качестве открытого потолка. Фермы, напротив, придают сводчатый вид потолка и не создают ощущения открытого потолка.

    Основное различие между стропилами и фермами заключается в способе строительства.Фермы производятся на заводе в контролируемой среде, чтобы гарантировать высокое качество продукции. Большинство заводов по производству ферм автоматизированы, что означает, что они строятся в кратчайшие сроки.

    С другой стороны, стропила

    занимают много времени, поскольку они строятся и собираются на месте, по одной детали. Доступные по более низкой цене, стропила могут быть изготовлены на строительной площадке в соответствии со спецификациями собственности.

    С другой стороны, фермы

    проектируются и изготавливаются на заводе, поэтому их установка на строительной площадке занимает меньше времени.

    Однако для установки ферм требуются точные спецификации площадки, поскольку они предварительно собираются и изготавливаются на заводе. Стропила, в отличие от ферм, не требуют предварительного планирования, поскольку они строятся и устанавливаются на месте, где доступны спецификации.

    Поскольку фермы являются сборными, они могут быть дороже, чем стропила, однако монтаж стропил и затраты на рабочую силу, связанные с стропилами крыши, сравнительно выше, чем с фермами.

    Установка стропил

    может занять целую неделю, тогда как фермы могут быть установлены за день, что означает, что фермы могут сэкономить много времени.

    Однако, если строительная площадка расположена в отдаленном месте, где нелегко добраться до негабаритных грузовиков, доставка готовых ферм может стать проблемой. Поскольку стропила разрезаются и собираются на месте, о транспортировке не нужно беспокоиться.

    Однако установка стропил будет дорогостоящим делом, если стоимость пиломатериалов слишком высока. Также установка стропил требует большого мастерства. С другой стороны, фермы поставляются с подробным руководством по установке, которое не требует каких-либо специальных навыков.

    Чтобы выбрать между стропилами крыши и фермами, необходимо принять во внимание размер собственности. Например, если дом относительно небольшой, целесообразно выбрать стропила.

    С другой стороны, фермы

    подходят для больших конструкций, так как установка ферм на небольшие конструкции может быть сложной задачей. Кроме того, для установки ферм потребуется кран, поскольку предварительно построенную ферму тяжело транспортировать и ее сложно поднять на место.

    Одним из преимуществ использования стропил является то, что конструкция крыши является гибкой и может быть изменена без ущерба для конструкции.Однако фермы не могут быть легко изменены после того, как они были установлены.

    Просверливание отверстия для электричества или даже разрезание любой части ремня может нарушить целостность конструкции. Для изменений в случае стропильной крыши потребуется консультация профессионального инженера.

    Поэтому важно изучить варианты и узнать мнение нескольких плотников, поставщиков пиломатериалов и компаний, занимающихся фермой, чтобы прийти к разумному и экономичному решению.

    Итак, и стропила, и фермы имеют свои достоинства и недостатки.Мы не можем сказать вам, какой из них лучше всего подходит для вас, поскольку вам необходимо проанализировать его в соответствии с вашими потребностями. Таким образом, мы объяснили вам плюсы и минусы как стропил, так и стропил.

    Что такое стропила? — Краткое описание

    Стропила — это основные конструктивные элементы, необходимые для строительства крыши, простирающиеся от конька или бедра до внешней стены и обеспечивающие основу для установки черепицы.

    Подрядчики устанавливают стропила бок о бок, и хотя традиционно для стропил использовали древесину, сегодня в кровельной промышленности используются такие материалы, как сталь.Как внутренние опорные системы, стропила почти всегда скрыты от глаз при осмотре дома.

    Источник

    Хотя потолки часто скрывают стропила, для некоторых стилей интерьера открытые стропила представляют собой отличные архитектурные особенности, но стропила больше не являются «одним типом, подходящим для всех».

    В настоящее время кровельная промышленность признает не менее 10 распространенных типов стропил:

    • Принцип;
    • Обычный;
    • Вспомогательный;
    • Компас;
    • Бордюр;
    • Hip;
    • King;
    • Valley;
    • Джек и
    • Баржа.

    Один или несколько из этих стилей можно использовать для создания уникальной структуры и внешнего вида крыши, поскольку в наши дни у строителей есть множество вариантов угла наклона, из которых они могут выбирать.

    Что такое фермы крыши? — Краткое описание

    Эти популярные альтернативы стропилам нашли применение в сердцах и умах подрядчиков, проектировщиков и потребителей, потому что готовые фермы обладают множеством преимуществ.

    Источник

    Легко обнаружить ферму, потому что этот элемент крыши уникальной формы остается целым и состоит из взаимосвязанных компонентов, таких как стропила, балки и домкраты.Они имеют форму А-образных рам, которые устанавливаются как одно целое.

    Из-за своей популярности стропильные фермы выпускаются в различных вариантах исполнения. Они могут быть плоскими для хранения на чердаке или наклонными для заполнения углов.

    Как и стропила, вы можете найти фермы из дерева или стали, а для подрядчиков и кровельщиков, желающих придать крыше уникальный вид, популярные стили фермы включают Dual pitch, Howe, Queen Post, Pratt, Stub, Fink и другие.

    Сравнение затрат на стропила и фермы

    По данным Networx.com, споры между стропилами и фермами могут разгореться, когда плотники, подрядчики и архитекторы придумывают чертежи нового дома. Добавьте сюда элемент бюджета на строительство, и именно здесь резина встречается с дорогой.

    Поскольку их обычно предварительно сооружают за пределами площадки и доставляют на работу, фермы быстрее и дешевле в установке, чем стропила, потому что они используют меньшие и более дешевые куски пиломатериалов и полагаются на несколько компонентов для усиления блока, а не на вес. несущие только стропила.

    Какие породы дерева используются для стропильных ферм?

    Три самых популярных вида древесины, из которых делают фермы: выдержанной ели , желтой сосны и красного кедра .

    Иногда эти деревянные доски могут быть усилены путем склеивания или ламинирования более тонких деревянных частей вместе для создания более толстой балки, из которой построена ферма.

    Другие виды древесины, используемые для строительства ферм, часто зависят от наличия древесины в этой конкретной области.

    Металлические кровельные фермы, хотя и доступны для продажи, редко могут служить хорошей заменой древесине. Они не только более дорогие, но и обычно требуют большего ухода, и не каждый кровельщик умеет устанавливать металлические фермы.

    Кроме того, металл не переносит тепло так же эффективно, как дерево, а когда дело доходит до звукоизоляции и особенно ржавчины, вы можете столкнуться с большим количеством проблем, чем при использовании деревянных ферм.

    На крышах домов фермы прочнее, чем стропила?

    Не секрет, что фермы популярнее стропил.В наши дни при строительстве новых домов с их помощью строят 80 процентов всех крыш.

    При этом производство ферм может создавать больше отходов, но, с другой стороны, производители ферм могут использовать отходы. Эта смесь материалов обычно делает фермы более прочными, чем стропила.

    Стропила могут быть одинаково прочными при проведении сравнений, поскольку фермы «больше полагаются на прочность отдельных деревянных частей… и меньше на геометрию».

    На стропила уходит больше древесины, поэтому они весят больше, но фермы прочнее, потому что они более эффективны и способны обеспечить максимальную прочность при меньшем количестве материалов.

    Что лучше при строительстве сарая: стропила или фермы?

    Для подрядчиков, чье увлечение сравнениями не знает границ, споры между использованием стропил или ферм для строительства сараев могут привести к длительным спорам, в основе которых лежит слово «лучше».

    Для начала, добавить подходящую односкатную крышу сложнее, чем может показаться на первый взгляд, но вы, возможно, не удивитесь, узнав, что стропильные фермы менее сложны в использовании при покрытии сарая, и установка, вероятно, также будет проще.

    Сделайте одну ферму, скопируйте ее, и вы построили прочную систему. Конечным результатом является более прочный блок, который охватывает большие расстояния, и вам не нужны внутренние стены, чтобы выдерживать вес.

    Вы живете в климате, где сотни фунтов снега и льда могут ударить по односкатной крыше? В таком случае фермы, вероятно, будут лучшим вариантом, поэтому вы получите выигрышную комбинацию: фермы не только стоят меньше и прочнее, но и вы получите больше места для хранения, и не поэтому вам нужно сарай в первую очередь?

    Стропила и балки — краткое сравнение

    После знакомства с фермами и стропилами существует третий вариант выполнения работ на крыше вашего дома: балки.

    Эти параллельные горизонтальные балки, обычно изготавливаемые из дерева, но часто изготавливаемые из альтернативных материалов, таких как стальные балки с двутавровым профилем, добавляют в уравнение третий элемент кровли.

    Их цель? Расширьте открытое пространство, чтобы соединить противоположные стены, чтобы получить опору как для пола вверху, так и для потолка внизу.

    Балки бывают шириной от 8 до 12 дюймов и обычно имеют толщину 1½ дюйма. Редакторы журнала SBC Magazine советуют читателям использовать правильную терминологию при различении между ними, отмечая, что слишком многие люди меняют термины взаимно.

    «Балка потолка — это просто горизонтальный элемент каркаса, который проходит между стенами или стропилами для поддержки потолка», — говорят редакторы, в то время как «стропильная балка — это горизонтальный элемент каркаса, который проходит между стропилами, чтобы противостоять давлению стропил наружу».

    Пытаясь понять разницу между балками и стропилами, имейте это в виду, говорят эксперты SBC: это вопрос функции, а не объекта, достаточной причины, чтобы прочитать всю их статью, чтобы вы понимали различия, прежде чем заключать контракт на работу или пытаться Самостоятельно накрыть крышу здания:.

    ПРЕДЛАГАЕМЫЕ ЧТЕНИЯ:

    Прочие ресурсы

    https://www.designingbuildings.co.uk/wiki/Rafter
    https://www.findlayroofing.com/news/roofing-101-what-is-a-truss
    https://www.networx.com / article / rafters-vs-trusses
    https://freimans.com/metal-vs-timber-why-its-better-to-use-timber-trusses/
    https://www.doityourself.com/stry/ сиденье-вырез
    https://www.garagejournal.com/forum/showthread.php?t=261640
    https: // пластилиновый домик.com / rafters-vs-trusses-for-shed /
    https://www.hunker.com/12542157/the-difference-between-joists-rafters

    Обычный стропильный каркас | ЭТО

    Как молодой плотник (или, лучше сказать, «помощник») я всегда поражался мастерству кровельщиков. Казалось, что срезать и подогнать стропила легко с помощью только квадратного каркаса. Весь процесс меня озадачил. В те ранние годы я несколько раз пробовал делать это сам, но безуспешно.Со временем старый плотник по имени Рич Мерфи поднял меня на крышу и помог разложить и вырезать обратный фронтон, используя рамный квадрат и карманный справочник его кровельщика или «библию». Этот опыт побудил меня овладеть искусством резки кровли. Не могу сказать, что когда-либо справлялся с этим, но я прошел долгий путь с тех пор, как Рич любезно нашел время, чтобы помочь мне понять, что происходит.

    Конечно, это было несколько десятилетий назад. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Без сомнения, строительный калькулятор — это самый быстрый способ сориентироваться на крыше.

    Рядом: Construction Master Pro (слева) и приложение BuildCalc на iPhone (справа) (Примечание: щелкните любое изображение, чтобы увеличить)

    Строительные калькуляторы предварительно запрограммированы формулами Пифагора для нахождения значений прямоугольных треугольников, а крыши — это все прямоугольные треугольники. Эти калькуляторы устраняют часть запоминания и все диаграммы. Они помещают всю информацию в красивый, чистый, легкий для понимания интерфейс.

    Есть также две похвальные версии программного обеспечения, доступные в виде приложений для смартфонов: одна от Calculated Industries, а другая от BuildCalc.По сути, они делают то же самое, что и настоящий строительный калькулятор, но я предпочитаю настоящие — если я собираюсь уронить калькулятор в грязь, я бы предпочел, чтобы это не был мой дорогой смартфон!

    Использование строительного калькулятора

    Значения на калькуляторе, который мы используем для обычного каркаса крыши, следующие: Шаг, Подъем, Шаг и Диагональ. Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

    В большинстве случаев у меня есть два значения: пробег здания и указанный шаг, поэтому я использовал эти значения для примера в этом онлайн-руководстве:

    Глядя на нашу модель крыши, мне нужно найти два элемента, которые дадут мне всю информацию, необходимую для каркаса крыши.

    Ширина здания в этом примере составляет 6 футов 3/4 дюйма, включая обшивку.

    Каждое стропило перекрывает только половину ширины здания и начинается с лицевой стороны балки конька.Для простоты и предотвращения ошибок первое, что я делаю, это вычитаю полную ширину коньковой балки из ширины здания: в этом примере 6 футов 3/4 дюйма — 1 ½ дюйма = 5 футов 11 1 / 4 дюйма

    Я записываю это на моем шаблоне стропила как скорректированный общий пробег. Затем я делю это на 2, чтобы получить фактический пробег каждого стропила. Результат на моем калькуляторе Construction Master составляет 2 фута 11 5/8 дюйма. Затем я нажимаю клавишу Run, давая калькулятору указание использовать этот размер в качестве «бега», который является первым элементом прямоугольного треугольника, над которым я работаю. с участием.

    Мне нужен еще один элемент, и в этом случае я знаю уклон крыши, который составляет 6/12. Поэтому я ввожу число 6 в калькулятор, затем нажимаю клавишу «Дюйм», а затем нажимаю клавишу «Шаг». Примечание. Важно не забывать нажимать кнопку «Дюйм» при вводе уклона крыши — без этого калькулятор рассматривает введенное число как «градусы уклона» вместо соотношения подъема / спуска крыши.

    Теперь у калькулятора есть все необходимые детали, и он может предоставить мне каждую бит информации об этом треугольнике.Например, я также хотел бы знать размер диагонали, который поможет мне спланировать разрез сиденья. Все, что мне нужно сделать, это нажать кнопку Diag, и на калькуляторе отобразится размер: 3 фута 3 13/16 дюйма. Я записываю это измерение и на стропило шаблона.

    Затем я нажимаю клавишу Rise и записываю это число: 1 фут 5 13/16 дюйма

    Обязательно выполните все вычисления несколько раз, очищая калькулятор между ними.Если все результаты совпадают, вы можете исключить любые ошибки нажатия клавиш.

    Макет

    Следующим этапом является разметка и распил стропила. Сначала я прикрепляю набор ступенек к своему обрамляющему квадрату, чтобы делать точные повторяющиеся отметки. В этом случае я прикрепляю калибры с шагом 6/12 — 6 дюймов на язычке квадрата и 12 дюймов на корпусе квадрата. Я тщательно выравниваю эти размеры по краю стропильного материала, а затем устанавливаю калибры.

    Укладывая угольник поверх стропильного материала, я начинаю с разметки отвеса на вершине стропила.Имейте в виду, что для большинства работ по обрамлению язычок (тонкая сторона) — это вертикальный разрез, а корпус (более широкая сторона) — горизонтальный разрез или разрез.

    Я делаю этот вертикальный надрез на пике пилой, прежде чем отмечать свой вырез сиденья (или «птичий рот», на некотором просторечии). Таким образом, мне будет за что зацепить рулетку, что очень удобно для длинных стропил.

    Отмеряя от кончика стропила, я отмечаю диагональный размер вдоль верхнего края стропила.

    Затем, используя свой квадрат для обрамления (некоторые плотники предпочитают использовать квадрат скорости, но квадраты скорости не так точны, особенно на дробных шагах), я провожу параллельную отвесную линию поперек стропила, проводя разметку вдоль язычка квадрата. Эта линия представляет собой отвес на стропиле на краю здания.

    Отрезок сиденья (или «птичья пасть») отсчитывается от этой строки. Если вы создаете каркас с нуля и не подбираете высоту стропил (что будет рассмотрено в следующей статье), вам нужно будет решить, какого размера должен быть вырез сиденья.Для большинства норм требуется как минимум 1 ½ дюйма посадочного места на верхней пластине. Я предпочитаю, чтобы ширина сиденья была такой же, как у стены, включая обшивку.

    В моей модели здесь и на большинстве моих работ с использованием стенок 2 × 4 размер сиденья с обшивкой составлял 4 дюйма. С более широкими пластинами вы не можете прорезать стропило более чем на треть его общей ширины — это слишком ослабит конструкцию. Я обычно использую 4 дюйма, и он хорошо работает с большинством крыш.

    Чтобы сделать 4-дюйм. срез сиденья, я поворачиваю квадрат на 180 градусов от вертикальных разрезов, которые я отмечал до сих пор, — таким образом, размеры ступенек будут сопоставлены с нижним краем стропила.Затем я перемещаю квадрат по нижнему краю, пока отметка 8 дюймов на корпусе не пересечет параллельную линию отвеса, которую я провел ранее; вы увидите, что линия, которую я провожу, будет ровно 4 дюйма в длину.

    Для меня это самый быстрый способ нарисовать вырез сиденья.

    Затем, пока у меня есть угольник, его легко переместить, чтобы обозначить выступ стропила (если у меня вылет меньше 12 дюймов). В моем случае это 6 дюймов, и я провожу еще один отвес, чтобы начать резку стропила.

    Установка стропил

    Прежде чем устанавливать стропила, я предпочитаю сначала установить конек. Вот почему я записал размер подъема нашего стропила.

    Я мог бы рассчитать это на своем строительном калькуляторе, но, честно говоря, мне легче нарисовать его — это намного безопаснее, поскольку рисование позволяет легче отслеживать числа. Вычерчивая его на исторической опоре, я нахожу высоту столба, а затем могу вырезать историческую опору, чтобы закрепить гребень.

    Для этого я начинаю с расчетного подъема стропила и измеряю это расстояние от нижней части стойки.Я отмечаю это на посте и маркирую. В данном случае это измерение составляет 1 фут 5 13/16 дюйма

    Чтобы добраться до вершины конька, мне нужно измерить HAP стропил или «высоту над пластиной». Глядя на иллюстрацию (ниже), вы можете увидеть треугольник, который рассчитал наш строительный калькулятор. Калькулятор не имеет представления о глубине пропила сиденья или размере стропильного материала — проще всего измерить расстояние от среза сиденья до верхнего края стропила, которую я вырезал, и это HAP.

    Я добавляю это измерение к Rise и маркирую его. Высота столба теперь будет на уровне верхней отметки гребня. В этом примере у моего стропила 4 дюйма. HAP.

    Затем, поскольку я хочу закрепить гребень, я измеряю глубину балки гребня (в моем примере 5 ½ дюйма) и измеряю вниз от отметки линии HAP.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
