Как сделать трансформер шкаф-кровать

Сделать трансформер шкаф-кровать своими руками: фото, чертежи, особенности подъемного механизма

Для малогабаритных квартир, в которых проживает много людей одновременно, часто появляется потребность в том, чтобы экономить каждый квадратный сантиметр. Вопрос с размещением мебели может стать остро для детской комнаты, и в особенности, если она не одна, а отдыхать в ней будет сразу несколько детей-дошкольников или даже школьного возраста. Для существенной экономии свободного места есть прекрасная возможность приобрести или даже лучше сделать своими руками шкаф-кровать. Вы можете сделать самостоятельно чертеж и сделать кровать самостоятельно.

Это поможет в существенной мере сэкономить финансовые затраты и даст возможность создавать кровать нужных габаритов с учетом оформления комнаты (цветов и оттенков), а также элементов декора, которые есть в наличии.

Подготовка материалов и инструментов

Перед тем, как приступить к процессу создания своими руками необычной кровати, следует иметь под рукой чертеж, и следуя ему вы сможете сделать шкаф-трансформер с дополнительными полочками или даже без них. Такая схема расположения деталей даст возможность создавать качественные предметы мебели как можно скорее, и она точно будет правильно функционировать.

Подобные схемы чаще всего предполагают, что будут изготовлены кровати с размером 1.82*2 метра, 2.12*1.72 метра, 2.04*2.2 и 1.73*2.02 метра. Именно таких размеров обычно делают двуспальные кровати. Односпальные экземпляры чаще всего требуются для детских комнат, и поэтому имеют куда меньшие размеры. Из-за того, что установка проводится самостоятельно, то у вас есть прекрасная возможность сделать чертеж размеров кровати в зависимости от того, есть ли свободное место, каков возраст ребенка и можно ли будет использовать эту кровать после подрастания старших детей для младших. Чтобы получилась кровать-трансформер, чертежи обязательно должны быть по максимуму четкими и точными.

Для того, чтобы изготовить шкаф-кровать собственноручно, могут потребоваться такие инструменты, как электрическая дрель, саморезы, мебельные шурупы, наждачная бумага (шкурка) с разными степенями абразивности, столярный карандаш для расчерчивания и пометок на материале, отвертки, строительный уровень, рулетка, плоскогубцы, пила, электрический лобзик и шуруповерт. Такой набор инструментов является минимальным, и учтите, что в процессе проведения строительных работ могут понадобиться и остальные. Из материалов вам могут потребоваться деревянные бруски, плиты ДСП или мебельные плиты, материалы для создания ножек и для декорирования изделия, шарнирный механизм, уголки из металла, петли для крепежа, доски древесные.

Это тоже минимальный набор материалов, раскрой которых проводится исключительно по данным, указанным в чертеже. Делается это следующим образом:

1. При помощи столярного карандаша и рулетки все детали шкафа следует изготовить в виде лекал по всем данным чертежа.
2. Для лекал требуется использовать соединенные листы обоев или ватмана.
3. Все изготовленные элементы требуется обязательно подписывать.
4. Отметьте  места для соединения и крепления трансформационного механизма.

Сборка каркасной основы

Для того, чтобы выполнить сборку каркаса, требуется обязательно знать, какие у вас будут размеры предполагаемой кровати. Это будет напрямую зависеть от того, каков размер спального места и типажа кровати – двуспальная или односпальная. Для каркаса следует сделать две плиты для боковых сторон, которые должны быть расположены вдоль каркаса, две плиты для боковых сторон, чтобы осуществлять крепление по ширине кровати, а еще заднее основание. Задняя стенка обязательно будет занимать все место шкафа, и по этой причине она должна быть по размерам больше, нежели матрас, который вы купили для кровати. Исходя из подобных данных, стоит сделать каркас на 15 см больше по ширине 40 см больше по длине (данный запас требуется для нормального складывания кровати-шкафа, сделать своими руками который вас предстоит).

Когда будет определен размер плит для установки по бокам и задней стенки, для основания, то есть каркаса, нужно будет следующее:

1. Выполнить раскраивание на мебельных или ДСП плитах, и для этого нужно использовать лекала.
2. Вырежьте при помощи электрического лобзика детали, тщательно отшлифуйте каждую, сделайте по краям окантовку.
3. Подготовьте разметку для будущих креплений, перенесите данные на плиты с лекал.
4. Соедините при помощи шурупов мебельный щит, и для надежности соединения требуется заблаговременно посверлить отверстия при помощи дрели со сверлом так, чтобы была возможность подготовить пазы для крепежа и шляпки (соединение при помощи шурупов должно быть выполнено через каждые 30 см).

Короб для укладки матраса

Сделать самостоятельно короб, в котором будет храниться матрас вашей будущей кровати является, пожалуй, самым сложным этапом при изготовлении шкафа-кровати. Во время проведения разрезания и вырезания всех элементов из мебельных плит (или иных строительных плит) требуется грамотно следовать тем данным, которые указаны в первоначальном чертеже. Благодаря этому у вас точно получится изготовить короб, который будет на все100% соответствовать габаритам основания, то есть каркаса.

Для создания короба  своими руками вам нужно:

• Две стенки для установки по бокам, причем они могут быть даже диагональными.
• Одна стенка бокового типа.
• дно (самым лучшим материалом изготовления  будет фанера).

Сделать короб можно следующим образом:

1. Для начала стоит выполнить раскраивание и вырезание фанерного дна таким же способом, какой был использован для задней стенка каркаса.
2. Сделайте боковые и заднюю стенку, обработайте их края при помощи абразива (наждачной бумаги), а после сделайте отделку из окантовочной ленты.
3. При помощи мебельных шурупов стоит прикрепить к фанерному дну заднюю и боковую стенку. Стоит придерживаться расстояния в 30 см между шурупами.
4. Полностью по периметру полученной трансформера требуется выполнить прокладывание деревянного бруса, который станет в будущем играть роль опорной точки для подматрасника. В идеале стоит сделать так, чтобы вы использовали брус, размер которого будет 5*5 см. Его прикрепляют на саморезы по дереву к стенкам, расположенным по бокам.
5. Для того, чтобы создать устройство подматрасника, требуется использовать доски обрезного типа, которые будут закреплены на шурупах к деревянному брусу. Длина каждой доски должна быть такой, чтобы доставала от одного края бруса до противолежащего. Разместите их в той же плоскости, что и дно их фанеры. Расстояние между досками должно быть примерно 15 см.

Монтаж механизма, который трансформирует шкаф в кровать

Итак, сделать трансформер шкаф-кровать несложно, и пользоваться конструкцией будет одно удовольствие, потому что механизм подъемного типа будет осуществлять движение короба по отношению к монолитному каркасу.

Монтаж выполняют следующим способом:

1. Петли от шарнирного механизма стоит прикрутить на каркас и короб кровати. Основная опора обязательно должно приходиться на каркас, потому что именно он является недвижимым.
2. Размера каркаса и короба следует подогнать, и в таком случае механизм будет соединен.
3. Такие работы стоит проводить с помощником, одну будет очень неудобно.
4. После того, как будет окончен монтаж трансформационной системы, следует приподнять короб для матраса и проверить его, чтобы он точно соответствовал размерам каркаса.
5. Чтобы установка шарнирного механизма была ровной, следует использовать обязательно строительный уровень, чтобы получалось поднимать кровать ровно, и таким образом, она будет надежно держаться на одной плоскости с каркасом. Требуется также добиваться единой линии в месте для крепления верхнего края основания и нижнего края подматрасника.

Для того, чтобы облегчить трансформацию, следует обязательно применять дополнительные элементы, которые будут в значительной мере упрощать работу механизма (противовес, газовые амортизаторы). В особенности такие механизмы нужны в том случае, если будет сделана подростковая или детская кровать. Не рекомендуем позволять детям без посторонней помощи  раскладывать и складывать откидные типы кроватей, но даже в таком случае требуется, чтобы дети точно могли сами разложить спальное место без посторонней помощи, и по этой причине встраиваемая система трансформации в шкаф должна быть легкой по весу.

Создание изголовья

Изголовье для шкафа, который способен трансформироваться в полноценную кровать, должно быть обязательно сделано из мягких материалов, особенно, если такую кровать вы делаете для детей. Мягким желательно сделать не одно лишь изголовье, но также и нижнюю часть каркасных стенок по бокам. Самым лучшим вариантом для изготовления мягкого изголовья будет способ, с которым можно справиться своими руками – поролоновая мягкая обивка. В качестве мягкого материала можно использовать даже синтепон.

Инструкция по изготовлению изголовья:

1. Сложите в несколько слоев материал для смягчения.
2. Данный материал требуется обшить красивым материалом, на которой будут декоративные элементы или стеганая строчка.
3. Для простоты ухода можно даже сделать съемный тип обивки, с потайными молниями. Так вы сможете снимать ее, стирать, а после снова надевать.
4. Высота изголовья мягкого вида  должна быть хотя бы 60 см, но в идеале 100 см. Это даст возможность обеспечивать наличие мягкой обивки под спиной человека у изголовья кровати. По аналогичной причине требуется сделать такую же смягчающую обивку для стенок каркаса, расположенным по бокам.
5. Высота поролоновой подушки на боковых каркасных стенках должна обязательно совпадать с высотой обивки на изголовье.
6. Подготовленную обивку стоит прикрепить к каркасу или стене при помощи тканевых петель и шурупов. Если же у вас несъемный вариант обивки, то заднюю часть тканевого покрытия допускается прикрепить к стене при помощи степлера.

Сделать шкаф-кровать несложно, самый трудный момент изготовления позади, остается просмотреть еще раз чертеж и приступить к прикреплению ножек.

Ножки кровати

Для такой кровати ножки обязательно должны быть подвижного типа и оборачиваться как минимум на 180 градусов. В этом случае будет куда удобнее использовать металлические подставки, которые собраны в единый элемент  и представляют собой планку из металла с соответствующими изгибами.

Как правильно выполнить крепление:

1. Проведите замеры короба над поверхностью пола, чтобы определить, какой должна быть высота ножек.
2. Замерьте ширину короба, это поможет рассчитать длину металлической планки-ножек.
3. Выполните сварку, зашлифуйте, покройте лаковым составом ножку или закажите готовый вариант.
4. Подготовьте отверстия для крепления на короб и непосредственно на ножке.
5. Прикрепите их на планку короба, находящуюся снизу, таким образом, чтобы они находились в середине деревянного бруса.
6. Проверьте, насколько оборачиваются ножки.

При раскладывании кровати-трансформера следует проверить, чтобы ножки прокручивались на 180 градусов и можно ставить на них кровать. При поднятии короба ножки следует подвернуть так, чтобы быть спрятанными внутри шкафа. Более того, планка из металла, которая соединяет между собой обе ножки (или планка прямого типа в виде ножки литого типа) сможет в то же время будет удерживать матрас на подматраснике. Получается так, что исключается движение во время складывания и раскладывания кровати. Для этого же допускается установка ограничителя у верхнего края подматрасника. В роли ограничителей могут быть использованы горизонтальные планки. Ножек может быть даже несколько, но в таком случае процесс складывания будет сильно осложнен. Она должна быть прочной, чтобы ей удавалось удерживать на себе вес короба, постельного белья, матраса и людей, которые будут на ней спать.

Фурнитура и декорирование

При помощи всевозможных элементов декора вы сможете в полной мере скрывать то, что в вашей комнате вообще есть кровать-трансформер. Есть много интересных идей для декорирования нижней планки основания кровати, которая будет смотреть в комнату. Одним из самых простых и при этом красивых вариантов является создание имитация – четырех или трехдверного шкафчика.

Обратите внимание, что имитацию дверей можно сделать при помощи прикрепления ручек и деревянных планок, которые якобы будут предназначены для открывания дверок. На одной из дверок можно даже повесить зеркало.

Еще одним отличным вариантом для того, чтобы удалось скрыть наличие в комнате трансформирующейся кровати – установить такой шкаф в мебельную стенку, и тогда кровать будет сделана из мебельных плит аналогичного цвета, как и стенка. Возле  остальных частей стенка-шкаф будет выглядеть вполне естественно, особенно если вы примените аналогичные декоративные элементы, к примеру, планки и ручки. При этом соседние шкафчики могут быть использованы для того, чтобы хранить в них постельное белье, что в ощутимой мере поможет упростить процесс уборки постельного каждое утро.

Конечная установка

Перед тем, как начать финальный этап по установке своими рукам, трансформирующийся предмет мебель не будет лишним покрыть лаковым составом, который поможет защитить древесные элементы от быстрой порчи, а также сделает срок эксплуатации изделия еще больше и предотвратить гниение деревянных элементов.

Установка должна быть выполнена следующим образом:

1. Монтаж предусматривает, что каркас будет прикреплен к стене. Это даст возможность создать устойчивость.
2. Укладываем матрас на подматрасник.
3. Желательно, чтобы у вас было предусмотрено место для хранения постельного белья – это может быть тумба, которая будет стоять возле кровати или даже прикреплена к коробу.
4. Такие тумбы должны быть вместительными и большими, чтобы туда помещалось не только постельное белье, но даже подушки.

Как видно из того, что описано выше, изготовление в домашних условиях кровати-шкафа своими руками может занимать много времени. При грамотном планировании и изготовлении правильных чертежей вы сможете изготовить такую кровать очень быстро, особенно, если кто-то поможет. Экономия финансовых затрат при изготовлении конструкции своими руками может составить до 75%.

Шкаф-кровать своими руками. Как сделать кровать, встроенную в шкаф, своими руками

Одним из наиболее стильных и эргономичных решений для необычных спален в частных домах и квартирах является покупка такой мебели, как шкаф-кровать. По своему внешнему облику она ничем не отличается от обычной кровати, однако главная ее особенность скрывается внутри. В конструкции шкафа-кровати есть механизм, который крепит ее к стене. Таким образом, при нехватке свободного пространства можно запросто сложить спальное место, закрепив его в вертикальном положении, и тем самым существенно расширить свободную площадь. Вечером же конструкция легко переводится в горизонтальное положение, а благодаря специальному откидывающемуся механизму справиться с ней может абсолютно любая домохозяйка.

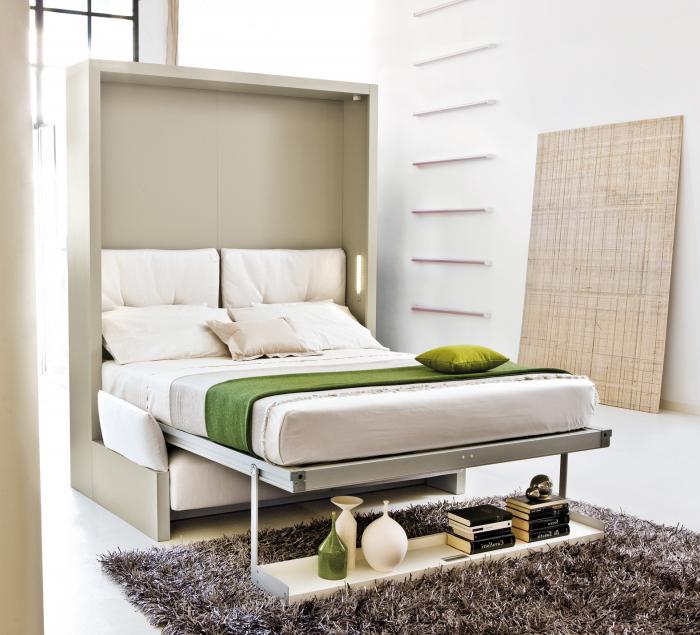

Кровать, встроенная в шкаф, имеет именно такой облик, как на фото.

Как видите, конструкция довольно необычная.

Как сделать своими руками шкаф-кровать? О конструкции

Для начала давайте рассмотрим конфигурацию данного типа мебели. А состоит она всего лишь из нескольких частей:

1. Основания (спального места).
2. Стального каркаса (рамы), который закрепляется к стене.

При этом основание приделывается к нижней части рамы. Такую конфигурацию в мебельной индустрии также называют «кровать-купе». Она может крепиться к раме одной из коротких сторон. В таком случае мебель в сложенном состоянии будет иметь вид шкафа. Если же основание конструкции соединяется длинным концом, то изделие в таком состоянии может использоваться в качестве тумбы. Однако какой бы вид шкаф-кровать не имела, главное — чтобы на стене она прочно закреплялась и не «съезжала» в горизонтальное положение.

О чертеже

Как мы видим, шкаф-кровать (фото схемы данной мебели можно увидеть чуть ниже) имеет весьма примитивную конструкцию. Однако если вы решили сделать данное изделие своими руками, не стоит отказываться от чертежа. Нарисуйте схему расположения всех делателей и механизмов, просчитайте расстояния, все габариты и произведите расчет. Так вы не только снизите риски создания кривой конструкции (как бывает в случае создания изделия по чертежу «из головы»), но и существенно уменьшите расход на материалы, поскольку уже будете знать точное количество металлических уголков и древесных досок. При покупке последних следует уделить особое внимание их качеству, так как именно от них будет зависеть правильность расположения матраса и ваш комфорт во время сна в целом.

На досках он должен лежать плотно. Но вместе с тем размещать матрас следует так, чтобы при необходимости можно было его легко снять.

Шкаф-кровать своими руками — процесс сборки конструкции рамы

Рама – это основание всей кровати, которое должно выдерживать колоссальные нагрузки и не гнуться при механических повреждениях. В нашем случае она будет состоять из 3 сторон одинаковой высоты и бортиков, удерживающих доски и матрас. Одна из сторон будет снабжаться подъемным механизмом, соответственно, она должна быть максимально прочной и надежной. Ее высота может быть равна всем остальным сторонам, а может быть немного ниже – разницы в этом нет. Какой выбрать подъемный механизм? Шкаф-кровать, своими руками сделанная, может снабжаться как газовым лифтом, так и мебельными петлями. Последний вариант может рассматриваться в случае, если бюджет на изготовление данной конструкции сильно ограничен.

Но перед тем как сделать шкаф-кровать своими руками, помните, что все детали, которые будут образовывать раму, необходимо соединить в целостную конструкцию древесными штырями. Предварительно их следует намазать специальным клеем. Также перед установкой нужно просверлить отверстия для них. Штыри должны иметь не круглую, а прямоугольную форму, то есть каждый угол в них имеет наклон 90 градусов. Конечно, одним клеем невозможно гарантировать надежное соединение всех деталей, поэтому, когда он высохнет, вкрутите в конструкцию дополнительно несколько саморезов. Так вы сможете окончательно закрепить все стороны кровати.

Ограничители

После ввинчивания саморезов, на шкаф-кровать своими руками необходимо установить специальные ограничители для матраса. Также не следует забывать о дополнительных ребрах жесткости, которые будут придавать устройству большую прочность. По всему периметру следует закрепить рею с сечением 100х50 миллиметров. Она и будет служить ограничителем для матраса. Здесь же крепим продольную перекладину. После этого необходимо установить поперечные дощечки. На последних будет лежать сам матрас. Доски устанавливаются на равном друг от друга расстоянии. Оптимальная дистанция — это 50 сантиметров.

Место крепления

Как сделать шкаф-кровать своими руками после сборки рамы? Здесь вам нужно продумать, в каком именно месте она будет устанавливаться к стене. Лучше всего использовать саморезы, соединив шкаф с основанием.

Также можно применить специальные стальные крепления, которые приделываются к сторонам устройства и далее монтируются к стене.

Установка подъемного механизма

Как мы уже отметили выше, данная мебель укомплектовывается либо газовыми лифтами, либо мебельными петлями. В первом случае вам потребуется купить 2 лифта и для каждого из них сделать соответствующее основание с одной из сторон рамы.

В случае с петлями вам тоже понадобится 2 таких устройства. Обратите внимание — шкаф-кровать с подъемным механизмом типа «газлифт» устроена так, что большую часть нагрузки и массы инструмента она берет на себя. Поэтому поднять даже полутороспальный диван можно всего лишь одной рукой.

Фасады

После этого необходимо приобрести и вмонтировать в шкаф-кровать своими руками деревянные фасады – дощечки, которые крепятся к длинной стороне рамы устройства. Частично эти детали могут выполнять функцию бортика. Монтируются они к основанию при помощи специальных петель, которые обычно входят в комплект данных изделий.

Если в работе в качестве дощечек и прочих деревянных деталей вы использовали изделия из свежего лесного массива (натуральную сосну, например), то лучше всего обработать ее дополнительно лаком.

Краску использовать необязательно. Достаточно купить банку с прозрачным или полупрозрачным лаком (на этикетке будет надпись «для дерева») и пройти кисточкой все участки поверхности деревянных изделий. Также стоит отметить, что перед лакировкой данное изделие следует тщательно обработать морилкой.

Отделка пленкой

Есть еще один альтернативный вариант – оклеивание древесины специальной пленкой. Она может быть окрашена в хром, древесину любого орнамента или же пластик. Таким образом вы не только защитите кровать от влаги, но и сделаете ее дизайн максимально гармонирующим с интерьером спальни. Кстати, даже панель из ДСП, оклеенная такой пленкой, может выглядеть как натуральный дуб или кедр (разумеется, если подобрать соответствующий дизайн наклейки).

Дополнительно данная кровать может использоваться в роли шкафа в сложенном состоянии. Для этого нужно просто снабдить ее раму дополнительными полочками и выдвижными ящиками. Такая конструкция вовсе не вредит интерьеру комнаты, и к тому же существенно экономит свободное пространство в доме.

На данном этапе кровать, встроенная в шкаф, может окончательно крепиться к стене и использоваться как полноценное спальное место для 1 или 2 человек (в зависимости от того, какие размеры рамы вы выбрали).

Шкаф-кровать своими руками: инструкция простыми словами

Содержание:

Дефицит пространства в современных квартирах лидирует в темах для анекдотов наравне с Чапаевым и тёщей. Четвёртое поколение рассказчиков прикрывают смехом прорехи в коммунальной обустроенности. Отдельным рефреном идёт теснота кухонь и ночёвка на полу во время визита родственников из деревни. Одним из выходов в поиске компактных спальных мест признан вариант диван-кровать, но по уровню комфортности до удобного ортопедического матраса он просто не дотягивает. Оптимальным вариантом как для совмещённой спальни-гостиной, так и для детской комнаты будет шкаф-кровать. Найти подходящий в магазине фактически нереально, поэтому мы будем делать шкаф-кровать своими руками.

Сделать шкаф-кровать самому вполне реально

Необходимый инструмент для изготовления шкафа-кровати

Список из этого раздела одинаков практически для всех подобных предприятий. Но встречаются нюансы, так что будьте внимательны.

• Перфоратор с буром минимум 10 мм диаметром. Поскольку рычаг усилия в подъёмной конструкции очень велик – крепёж к стене должен быть максимально надёжным. Никаких пластиковых или деревянных дюбелей. Только анкерные крепления, диаметром 10-12 и длиной не меньше 80 мм.
• Дрель-шуруповёрт с патроном до 12 мм и набором бит, включающим обязательный шестигранник для конфирматов.
• Рулетка.
• Строительный прямой угол с мерной линейкой до 400 мм.
• Уровень, длиной свыше 500 мм.
• Свёрла по дереву, диаметром 5 и 8 мм. Они продаются в наборах и по отдельности.
• Перовое сверло диаметром 18-20 мм.
• Утюг, карандаш, мелкая наждачная бумага, сухая тряпка.
• Разводной гаечный ключ или набор обычных ключей из автомобиля.

Примечание: Если вам непонятны употреблённые здесь и далее термины – посмотрите их значение, прежде чем браться за дело. Энциклопедические знания в других областях не помогут объясниться с продавцом специализированного магазина.

Магазин мебельной фурнитуры

Чтобы изготовить трансформер шкаф-кровать своими руками вам необходимо обратиться в специализированный магазин. Вы не сможете купить необходимые запчасти в обычном хозяйственном, равно как и правильно, «чисто» распилить ЛДСП в домашних условиях. Достаточно взглянуть на приложенные рисунки, чтобы понять серьёзность механизма. Но пугаться не стоит – к каждому комплекту приложена схема монтажа, в которой разберётся даже энтомолог, не говоря уже об обычном здравомыслящем мужчине. При соблюдении размеров деталей вам не придётся беспокоиться за надёжность работы механизма.

Подъемный механизм и ножки для шкафа-кровати

Деталировка шкафа-кровати

Схема и размеры указаны для толщины ДСП 18 мм, обработанном меламиновой кромкой толщиной 0,5 мм. Размеры ортопедического матраса предусмотрены как 2000х1600х220 мм. Сама конструкция рассчитана на матрас с металлической основной рамой – такие используются для изготовления кроватей с подъёмным ложем типа «тахта».

Пол и стены должны быть ровными хотя бы приблизительно (с дельтой не более 5 мм на метр длины), иначе вся конструкция будет расшатываться, ломая крепежи.

Итак:

• 2282х420 — 2 шт., боковины шкафа.
• 1695х420 — 2 шт., верх и дно шкафа.
• 1685х2235 – лицевая панель. Как правило, делается единой и лишь после декорируется накладными элементами, визуально «делящими» плоскость на несколько фальш-дверей.
• 2038х150 — 2 шт., боковины обвязки рамы матраса.
• 1605х150 — 2 шт., перед и зад обвязки рамы.
• 1690х350 — 2 шт., рёбра жёсткости. Поскольку короб шкафа собирается без задней стенки одно из них послужит изголовьем.

При заказе деталей вы должны выбрать вариант кромкования: либо фирма-распиловщик оклеивает их за отдельную плату, либо вы занимаетесь этим самостоятельно.

В последнем случае самоклеящаяся кромка прикладывается к торцу детали клеевой стороной вниз и проглаживается утюгом, нагретом на 3/4 мощности. После чего необходимо сразу провести несколько раз сухой тряпкой, чтобы как следует её прижать. Лишнюю кромку аккуратно обрезаем и зачищаем фаски наждачкой.

Требуемая фурнитура

Рисунки подъемного механизма лучше распечатать и взять с собой в магазин фурнитуры – так будет вернее.

Схема подъемного механизма

Схема ножки

Подбор усилия газовых пружин указан на таблице в рисунке.

Расчёт усилия газовых пружин

Кроме того, понадобятся:

• Конфирматы 5х70. В данном случае их лучше купить не упаковку, а поштучно, 30 шт.
• Саморезы 4х16.
• Саморезы 4х30.
• Уголки мебельные 20х20 мм, 10 шт.
• Уголки металлические, усиленные 60х60. Поскольку верхние будут видны, рекомендуем подобрать кованые. Они более эстетичны.
• Анкерный крепёж. Про него было сказано выше, 10х80 мм.
• Ручки мебельные, длиной минимум 160 мм – для удобства хвата.
• Раскладка или иные элементы украшения фасадов. Готовые продаются в строймаркетах, приклеиваются на фасад суперклеем.

Осталось узнать главное: как сделать шкаф-кровать своими руками.

Сборка шкафа-кровати

Верх, низ и рёбра жёсткости шкафа засверливаются в торец сверлом 5 мм, боковины – в плоскость, диаметром 8 мм. То бишь боковины – накладные детали, а прочие – внутренние. Короб стягивается конфирматами и ставится на выбранное место. Усиленными уголками крепится к стене посредством анкерных болтов.

Внимание! Перед установкой к стене необходимо точно вымерить вертикальность боковин и прямые углы между ними и горизонтальными деталями. В месте установки короба плинтус придётся снять.

Тщательно размечаем и устанавливаем на боковины неподвижные части механизма открывания.

По тому же принципу сверлится и собирается обвязка матраса. Планки ортопедической основы крепятся по приложенной производителем схеме к обвязке, к ней же прикручивается ответная, подвижная часть подъёмного механизма. Перовым сверлом х18 мм в верхней (при поднятом механизме) части обвязки высверливаются отверстия под скрытые ножки.

Деликатная часть работы – подгонка и крепёж фасадной панели. При малейшем отклонении она встанет криво, поэтому рекомендуется сперва закрепить её только на четырёх из десяти мебельных уголков к наружной части обвязки и тщательно промерить зазоры. При необходимости откорректировать положение и прикрутить уже намертво.

Не забудьте вставить скрытые ножки в подготовленные отверстия перед окончательным монтажом фасада.

Внимание! Некоторым может показаться, что настолько большая площадь фасада – идеальное место для зеркала. Однако зеркало не предназначено для динамических нагрузок и, даже хорошо закреплённое, скорее всего, треснет без жёсткой рамы. Кроме того — не стоит излишне утяжелять конструкцию.

Как видите, сделать самому шкаф-кровать не столько сложно, сколько непривычно для человека, никогда не занимавшегося изготовлением мебели. Украсьте фасадную панель декоративными накладками, выберите место для ручек и – приятного отдыха.

Как сделать шкаф-кровать своими руками. Инструкция. Фото

У вас есть два выхода: купить уже готовую мебель или сделать своими руками. Во втором  случае вы сами выбираете и материалы, и фурнитуру, и делаете именно так, как хочется вам. В результате у вас получится оригинальный, полностью эксклюзивный шкаф-кровать, который займет почетное место в комнате.

Несколько важных моментов, которые необходимо знать перед тем, как начинать изготовление шкафа-кровати

Во-первых, необходимо, чтобы в комнате было по крайней мере полтора метра свободного стенного пространства для односпальной кровати  и еще больше — для кровати пошире – ну, или если вы намереваетесь пристроить рядом книжный шкаф.

Во-вторых, перед кроватью вам потребуется около двух метров легко расчищаемого пространства (с мебелью, которую легко переставить) для того, чтобы эту кровать в последствии разложить.

Что представляет собой подъемный механизм шкафа-кровати?

Шкаф-кровать поднимается при помощи пружинного механизма или газлифтов. Но, как правило, большинство шкафов-кроватей, которые изготавливают мастера-умельцы, имеют газлифтовый механизм.

Поршень механизма находится в сжатом состоянии, когда кровать опущена (слева). Когда кровать поднята, поршень выдвигается, прилагая силу, необходимую для поднятия конструкции.

• Верхний штифт с полукруглой головкой
• Направление силы поршня
• Сжатый поршень
• Нижний штифт с полукруглой головкой

Конструкция шкафа-кровати: что да как?

У каждого шкафа-кровати имеются три основных важных компонента. это:

• подъемный механизм,
• каркас кровати,
• непосредственно сам шкаф.

Существует также две главные разновидности подъемного механизма: пружинный и газлифты. Оба механизма имеют похожий принцип работы: они создают силу, которая помогает поднять кровать в закрытое положение.

Эта сила регулируется таким образом, чтобы веса рамы и матраса было достаточно для поддержания кровати в горизонтальном положении на полу. Некоторые пружинные системы имеют механизм регуляции, но газлифты регулировать, как правило, нельзя.

По типу и размеру изготовляемой кровати отдельно подбираются газлифты различной силы. Переменной величиной в данном случае выступает вес матраса. Если для кровати с нерегулируемым газлифтовым механизмом вы используете слишком легкий матрас, то в таком случае кровать будет слегка приподниматься над полом и висеть. В этом случае следует добавить необходимый вес под матрас для того, чтобы удержать кровать на полу.

Каркас кровати надежно удерживает матрас. Поскольку каркас должен помещаться в пристенный шкаф, толщина его является важным моментом. Стандартная конструкция не включает в себя пружинную сетку, а толщина матраса при этом не должна превышать 30 см.

Детали для шкафа-кровати варьируются от простых подъемных механизмов, требующих изготовления каркаса и шкафа своими руками, до полностью готовых к установке наборов, включающих в себя набор столярных изделий и инструкции по установке.

Что необходимо для проведения работы?

Вам понадобятся:

— простые подручные инструменты (мерная рулетка, молоток, зажим и т.д.),

— ручной фрезерный станок или циркулярная пила, снабженная острым лезвием для резки фанеры и дрелью/отверткой.

Торцовочная пила также очень удобна для точного разрезания по длине, однако её использование не является необязательным.

Пошаговый процесс изготовления шкафа-кровати

Шаг 1. Вырезаем лицевой каркас будущего пристенного шкафа

Доски из древесины тополя размером 20ммх243см разрежьте при помощи циркулярного станка на части шириной 3 см. Вам потребуется четыре таких отрезка для вертикального лицевого каркаса и еще два, которые нужно будет разрезать на поперечины.

Настройте ручной фрезерный станок на глубину выборки в 13 мм и вырежьте пазы глубиной 13 мм и шириной 20 мм по всей длине задней кромки каждой части. Позже вы приклеите и прибьете к этим пазам продольные и горизонтальные перекладины из фанеры.

При помощи торцовочной пилы отрежьте вертикальные части длиной 241 см. Две трехсантиметровые части разрежьте на 10 горизонтальных поперечин, каждая по 38 см длиной. Эти лицевые элементы будут соединять фанерные продольные перекладины каждого из элементов и помогут поддержать горизонтальные.

Шаг 2. Вырезаем продольные и горизонтальные перекладины из фанеры.

При помощи циркулярной пилы вырежьте шесть кусков из фанеры размером 2 х 29 см. Настройте станок на глубину резки 2,5 см и разрежьте эти куски на части 25 см шириной. При помощи торцовочной или циркулярной пилы отрежьте от четырех из них доски длиной 241 см для вертикальных перекладин.

Другие две доски шириной 25 см разрежьте на куски длиной 42 см для изголовья, изножья и горизонтальных перекладин. Приложите все части друг к другу, чтобы убедиться, что все вырезанные детали (лицевой каркас, поперечины, продольные и горизонтальные перекладины, изножье и изголовье) подходят друг к другу по размерам.

Шаг 3. Собираем лицевой каркас

При помощи кондуктора для сверления под углом, который, кстати, совсем недорого стоит, вы сможете быстро и с наибольшей точностью собрать лицевой каркас, завинчивая шурупы впотай. Используйте съёмную буровую коронку с конусным соединением и упорное кольцо, которыми оснащен кондуктор. Отрегулируйте положение кольца в соответствии с вашей сборкой, отмерьте, сделайте отметку, скрепите детали вместе в соответствии с направлением кондуктора и просверлите направляющие отверстия для шурупов.

Замерьте и отметьте положение поперечин, оставляя между ними одинаковое расстояние. Удостоверьтесь, что пазы  на каждой из них находятся сверху – в эти прорези будет помещаться передняя часть каждой горизонтальной перекладины.

При помощи кондуктора для сверления под углом, просверлите отверстия для шурупов для каждой из пересекающих деталей лицевого каркаса. Не забудьте о том, что все отверстия нужно проделывать с задней, или внутренней, стороны каркаса.

Прикрепите все горизонтальные перекладины к вертикальным деталям при помощи трехсантиметровых шурупов, ввинчивая их в подготовленные отверстия. Повторите процедуру для всех перекладин, закрепляя их по всей длине обоих частей лицевого каркаса.

Закройте все отверстия конусными пробками, которые обычно можно приобрести вместе с кондуктором. После того, как все шурупы будут на месте, капните на каждую пробку столярным клеем и при помощи молотка вбейте их в отверстия.

Шаг 4. Собираем стенной шкаф

Отмерьте расположение поперечин лицевого каркаса и перенесите эти измерения на продольные перекладины. Для точности используйте угольник для каждой перекладины.

Вставьте фанерные продольные перекладины в пазы на внутренней стороне каждой из деталей лицевого каркаса 241 см длинной. Закрепите их при помощи клея и отделочных гвоздей, а затем прижмите детали друг к другу и дождитесь высыхания клея.

Вставьте по горизонтальной перекладине в каждый паз и закрепите их при помощи клея и отделочных гвоздей. Поверхность перекладин должна располагаться вровень с поверхностью поперечин. Также убедитесь, что расположение горизонтальных перекладин совпадает с отметками на продольных перекладинах, сделанными при помощи угольника. Закрепите горизонтальные перекладины на вертикальных отделочными гвоздями.

Разрежьте две фанерные доски толщиной 6 мм на части шириной 46 см и длиной 241 см для задних частей стеллажа. Прикрепите каждую часть к задней части стеллажа при помощи отделочных гвоздей.

Шаг 5. Изготовляем короб кровати

Хотя изготовление короба для шкафа-кровати является едва ли не самой простой частью процесса, убедитесь в том, что вы вырезаете каждую часть точно строго в соответствии с необходимыми размерами, так как все должно быть подогнано идеально.

Сначала сделайте все необходимые измерения для кровати. Затем распилите доску из древесины тополя размером 2,5 х 30,5 см на боковины такого размера, чтобы поверхность матраса располагалась немного над коробом кровати.Затем распилите более короткие доски того же размера на изножье и изголовье кровати. В данной конструкции и изголовье, и изножье имеют размер 138,5 см.

После того, как вы вырезали изголовье и изножье, распилите доски размером 2,5 х 30,5 см на детали для длинной стороны кровати. Пометьте края при помощи угольника перед тем, как отпилить их. В этой конструкции размер боковин составляет 197 см.

Вырезав все детали, сделайте пазы при помощи фрезерного станка по верхнему внутреннему краю каждой детали. Здесь глубина выборки установлена на 2 см. Вырезая пазы на длинной стороне, остановитесь, не доходя до края, чтобы пазы на были заметны на углах.

Основание кровати изготовьте из древесноволокнистой плиты средней плотности (ДВП), которая является неплохим выбором для оформления интерьера. Она хорошо прокрашивается, и ее ровная поверхность отлично смотрится, когда кровать находится в собранном состоянии.

Наконец, вырежьте деталь размером 5 х 20 см, которая послужит продольной балкой, соединяющей короб кровати со стеной. В этой конструкции длина продольной балки не превышает  145 см.

Шаг 6. Собираем кровать

При помощи клея и пятисантиметровых отделочных гвоздей, соберите и скрепите боковины и торцевые стороны короба.

Проделайте направляющие отверстия по краям деталей в местах их соединения, а затем закрепите шурупами для дерева длиной 57 в мм.Продолжайте выполнять эти действия для закрепления всех остальных сторон кровати.

После этого установите пятнадцатисантиметровые металлические мебельные уголки в углах короба для закрепления деталей. Закрепите их шурупами для дерева длиной 2,5 см. Во избежание растрескивания древесины и появления заноз не стоит ввинчивать шурупы в самые крайние отверстия.

Непременно убедитесь в том, что рама повернута таким образом, чтобы края досок с пазами “смотрели” наружу. Нанесите высокопрочный клей по всей длине паза, а затем установите в раму ДВП толщиной 2 см. Убедитесь, что все детали образуют ровные прямые углы, а затем просверлите направляющие отверстия по краю ДВП через каждые 15-20 см. Закрепите панель шурупами для дерева длиной 57 мм.

Переверните раму и добавьте пятисантиметровые уголки для соединения боковины и дна кровати.

Чтобы прикрепить продольную балку, сначала прикрепите пятнадцатисантиметровые воротные петли к боковой панели, а затем — к коробу кровати. Расположите короб кровати в вертикальном направлении при помощи временных опор. Подложите что-нибудь дополнительно для того, чтобы поднять короб точно на желаемую высоту – в нашем случае так, чтобы он выровнялся с верхней частью стеллажей.

Прикрепите продольную балку к пристенному каркасу при помощи винтов для дерева с квадратной головкой длиной 7,5 см.

Шаг 7. Устанавливаем кровать

Установка кровати и стенного шкафа – это, наверное, простейший этап работы, но и на этом этапе нам очень важно обеспечить безопасные условия труда.

Завершите сборку шкафчика и рамы кровати в полуметре от стены. Соедините штифты, соединяющие изголовье с верхней частью шкафчика, при помощи шурупов для дерева.

Последний шаг перед закреплением шкафчика у стены – это соединение газлифтов со штифтами с полукруглой головкой. На газлифте есть пометки, указывающие конкретное направление установки. Закройте кровать так, чтобы она сантиметров на 10 не доходила до вертикального положения. Закрепите газлифт на штифтах с полукруглой головкой. Если газлифт не встает на место, еще раз проверьте положение штифтов и подправьте его при необходимости.

Для безопасности всех манипуляций шкаф должен быть надежно прикреплен к стене. Когда шкаф-кровать находится в раскрытом положении, подъемный механизм обладает силой, необходимой для подъема кровати. Если шкаф закреплен ненадежно, подъемный механизм может оторвать его от стены, и он упадет на кровать.

Используйте крепежные изделия, подходящие по размеру и типу к размеру вашей кровати. Прикрутите по одному креплению к каждому штифту, расположенному за кроватью, или же прикрутите анкеры для крепления в каменной кладке через каждые 40 см, если стены кирпичные.

Когда кровать прикреплена к стене, можно класть матрас. Каркас будет непросто опустить без матраса, поэтому попросите кого-нибудь помочь вам удержать кровать в горизонтальном положении и разместить на ней матрас. Если кровать все еще приподнимается над полом, необходимо добавить под него больше веса. Проще всего при помощи трехсантиметровых шурупов прикрепить к фанерным панелям под матрасом доску размером 60х120 см из древесноволокнистой плиты средней плотности толщиной 2 см.

Если кровать стоит, а не висит над полом – она готова к использованию. Можете опробовать её в деле!



Расскажите о нас своим друзьям!

Вернуться назад к списку статей



Похожие статьи

---

Как сделать кровать из шкафа своими руками

Шалом обитателям сайта mozgochiny.ru. После переезда на новое место проживания, как водится, начался косметический ремонт комнаты. На время ремонта было решено проживать прям в доме (как будто другие варианты были).

Заехав в дом, встал вопрос о месте сна. Как вариант был рассмотрен:

• надувной матрас;
• раскладушка классическая;
• временная кровать из неполной комплектации шкафа, оставленной кем-то на «объекте» проживания.

Задача выпала аккурат на выходные, ремонтных мероприятий не намечалось, так что было решено делать кровать.

Чтобы не нае… чтобы не оплошать с разметкой, набросал трехмерную модельку мебели в CAD программулине, там же сварганил спецификацию с необходимыми размерами ДСП плит. Количество крепежей не считал, прикинул на глаз, чтоб время не тратить (сборку каркаса не снимал, потому картинки будут с модели).

Конструкцию под тырил с уже имеющейся кровати произведенной на каком-то небольшом предприятии МО (точно не скажу), но конструкция прочная, а главное простая. Уровень сложности «Щегол».

Состоит эта конструкция из рамы, оргалита и матраса. Ещё должны быть обрамления для скрытия мест креплений, но чёт не прилепил пока, да и не на что, да и лень, да и так сойдет 🙂 Не на продажу всё-таки и решение временное.

Рама состоит из 8-и видов деталей.

Основной каркас состоит из продольных ребер сшитых с торца двумя листами «на габарит матраса» (размеры лучше делать миллиметров на десять больше матраса, иначе последний будет выпрыгивать, как у меня).

Далее установлены поперечные ребра, дающие основную жесткость конструкции. Расположение в шахматном порядке необходимо для обеспечения доступа креплению этих самых ребер саморезами (завинчивал по два самореза на сторону каждого ребра).

Второй ряд листов служит ограничениями для матраса и заодно закрывает саморезы основного каркаса.

З.Ы. Вообще второй ряд должен был быть не заподлицо с нижней частью каркаса, а смещен в верх. Я так и не понял почему так вышло, что граница вышла низковата (вторая причина почему матрас выскакивает). Раздолбай!

Сверху покрываем оргалитом. Причем в идеале, нужно использовать цельный кусок с прорезанными отверстиями в 50…70 для вентилирования матраса, в крайнем случае располагать два, как у меня, с горизонтальным примыканием внахлест.

(да отверстия не сделал — лень и раздолбайство).

Вот спецификация:

№	Обозначение	Наименование	Кол-во
1	Лист	ДСП 1600х255х17	2
2	Лист	ДСП 1966х255х17	3
3	Лист	ДСП 775х255х17	14
4	Лист	ДСП 1634х255х17	2
5	Лист	ДСП 1600х255х17	2
6		Винт самонарезной	124
7	Оргалит	2000х1600 (1000х1600)	1 (2)
8	Матрас	2000х1600х170	1

Ну в принципе всё. Можно класть матрас, покрывать постельным бельем и укладываться спать.

К стати есть один немаловажный момент, матрас лучше купить заранее, т.к. он (в моем случае 2000х1600 мм) ни разу не 2000х1600 мм, а 1980х1620 и эта третья причина почему у меня он с боков выскакивает.

В общем хотел сделать временный вариант до покупки основного, а сейчас думаю до ума довести и оставить как основной.

Спасибо за внимание и сорян за грамматику.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

---

• Фото термопистолета: Клеевой пистолет — 100 фото особенностей выбора инструмента для склейки – Как выбрать клеевой термопистолет
• Что лучше пенофол или стенофон: Стенофон или пенофол что лучше – Стенофон или пенофол что лучше — Строительный портал №1
• Ковер на пол теплый – Мобильный теплый пол под ковер «Теплолюкс» Express — Купить на официальном сайте Теплолюкс
• Дизайн кафеля в ванной: 100+ фото плитки для ванной комнаты: лучшие дизайн проекты – 60+ фото, красивый дизайн отделки ванной комнаты плиткой
• Как из кровати чердака сделать обычную кровать: Кровать-чердак своими руками. 800 фото + чертежи, инструкции – Кровать чердак своими руками: фотоотчеты, чертежи
• Посев газона уход: подготовка почвы, посадка газонной травы, стрижка, полив и другое – Газонная трава как сажать и ухаживать. Подготовка удобрение почвы

No related posts.
