Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ.

Поиск неисправных элементов

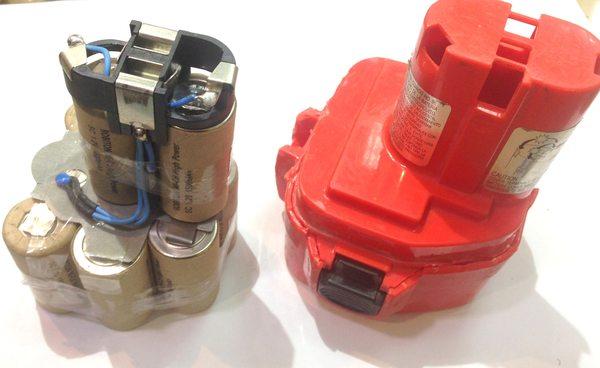

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

• зарядить аккумулятор;
• поработать до потери мощности;
• разобрать батарею;
• замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Видео

Как переделать аккумуляторный шуруповерт в сетевой (220в) своими руками

Шуруповерты, дрели и перфораторы

Когда аккумуляторы перестают работать, многие задаются вопросом, как можно переделать аккумуляторный шуруповерт в сетевой. Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Но для рачительных и умелых хозяев есть выход – запитать шуруповерт от сети.

1

Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.

Разборка шуруповерта

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.

Блок питания

Помните, что с уменьшением напряжения повышается сила тока, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем от сети 220 В.

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура. Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован.

2

Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

В качестве внешнего источника можно использовать доступные блоки питания:

• зарядное устройство для автомобильных аккумуляторов;
• БП от старого компьютера;
• зарядку от ноутбука;
• самодельный БП.

Переделка шуруповерта в сетевой

На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата «АТ», который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

• разбираем корпус;
• на большом квадратном разъеме находим зеленый провод и любой черный;
• оба провода соединяем между собой, изолируем;
• на другом меньшем разъеме удаляем все провода, оставив желтый и черный;
• к ним припаиваем кабельный шнур низкого напряжения.

Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.

Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе.

3

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

• любой подходящий по характеристикам и размеру БП;
• китайский БП на 24 В;
• самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

• выпаять постоянный резистор;
• выставить по прибору сопротивление подстроечного резистора 2300 Ом;
• подстроечный резистор впаять на место постоянного;
• при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

4

Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – «крокодилы». В самом шуруповерте без пайки не обойтись, «крокодилы» держат не настолько сильно, чтобы контакты во время работы не разъединялись.

Изготовление блока питания на базе аккумулятора

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

5

Как пользоваться сетевым шуруповертом – простые правила

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

• после 20 минут работы следует дать шуруповерту пятиминутный отдых;
• электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
• блок питания следует регулярно чистить от пыли;
• не используйте удлинители для включения БП в сеть;
• БП обязательно заземляют;
• на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

Как переделать аккумуляторный шуруповерт: монтаж, подключение

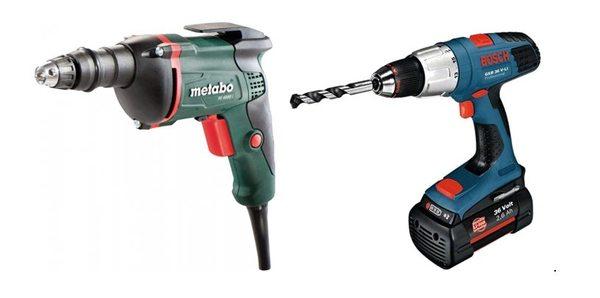

Аккумуляторный шуруповерт используется повсеместно, как в домашнем хозяйстве, так и на малых производствах. Мобильность и автономность позволяют выполнять работы вдали от электрической сети определенное время. Батарея имеет определенное количество циклов заряда, по истечении которых не пригодна к дальнейшему использованию. Причин существует несколько, батарея является очень капризным элементом, которая выходит из строя даже при не правильном хранении и бездействии. Высокая цена шуруповерта побуждает узнать, как переделать аккумуляторный шуруповерт в сетевой.

Причины для переделки аккумуляторного шуруповерта

Отсутствие источника питания делает любую энергозависимую вещь бестолковой. Севший аккумулятор переделать практически невозможно, выход остается один – переделка шуруповерта в сетевой. Высокая цена нового аккумулятора делает покупку нецелесообразной, для экономии средств, владельцы не используемых инструментов задаются вопросом, как переделать аккумуляторный шуруповерт в сетевой.

Бывают случаи, когда используемый шуруповерт снят с производства, тогда новую батарею найти практически невозможно. Шуруповерт без аккумулятора – совершенно бесполезная вещь, которая будет собирать пыль на полке гаража, если ничего не предпринять. Основные достоинства переделки:

• Инструмент становится рабочим, вполне может заменить мини дрель.
• Нет необходимости контролировать уровень заряда батареи.
• Сила затяжки не зависит от остающегося заряда аккумулятора.

Минусами можно отметить только наличие провода, зависимость от электрической сети. После переделки, устройство обретает электрический кабель, что не позволяет производить работы в труднодоступных местах, вдали от источника питания.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

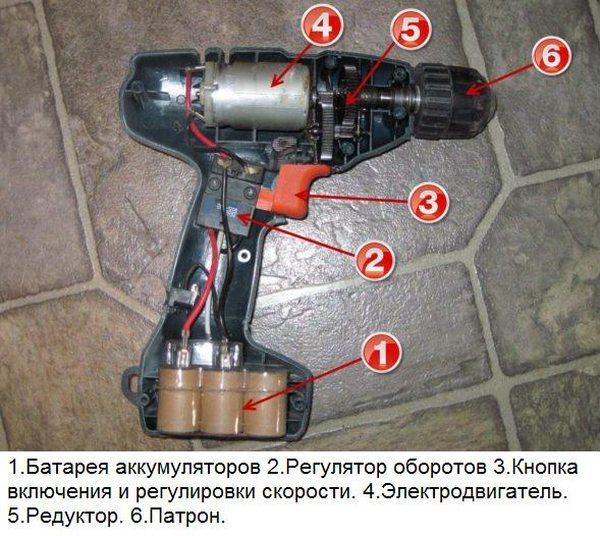

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Подключение шуруповерта к зарядному устройству

Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий.

Зарядное устройство для шуруповерта

Схема для сборки самодельного зарядного устройства

Последовательность переделки на питание от ЗУ:

• Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети.
• Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы;
• В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой.
• Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе.
• Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки.

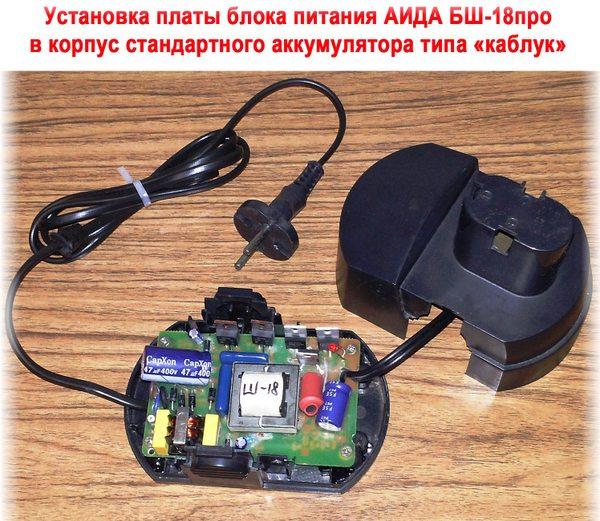

Монтаж готового блока питания в корпусе старого аккумулятора

Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами:

• Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов.
• Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт).
• Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять.
• Собрать корпус после переделки и установить блок на шуруповерт.

Монтаж готового блока питания в корпусе старого аккумулятора

Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции.

Самодельный блок питания

При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы.

Схема для сборки блока питания своими руками

Самодельный блок питания, вмонтированный в аккумуляторный шуруповерт

Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат:

• Разборка и демонтаж корпуса старого аккумулятора;
• В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения.
• После пайки проверить напряжение на выходе мультиметром.
• Собрать плату на корпус аккумулятора.
• Подключить соответствующие провода к выходам низкого напряжения инструмента.
• Проверить работу, подключив переделанное устройство к сети.

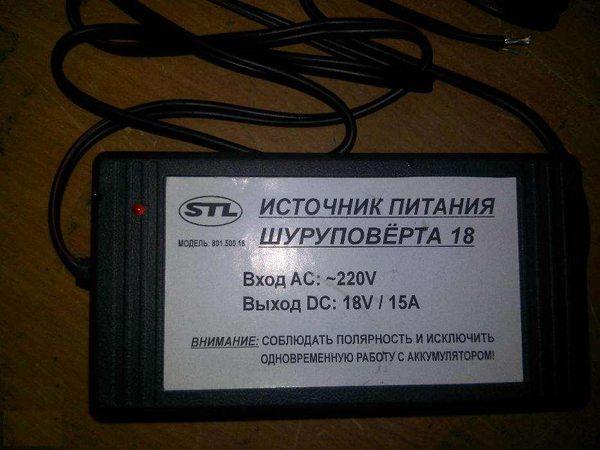

Подключение к внешнему блоку питания

Внешний аккумулятор используется при недоступных компактных элементах или необходимости непрерывной работы инструмента.

Аккумуляторный шуруповерт, подключенный к внешнему блоку питания

Стоит запомнить действия при разборке или фотографировать, так как производиться вмешательство и переделка электрической схемы шуруповерта, сборку необходимо будет произвести точно в обратной последовательности.

1. Произвести разборку устройства, переделать монтаж разъема для источника питания. Соединение проводов скруткой недопустимо, рекомендуется пропаять контакты, изолировать изолентой. При необходимости заклеить разъем термоклеем внутри корпуса.
2. В соответствие с параметрами электропривода устройства, подобрать и переделать необходимый аккумулятор. Как вариант зачастую используется БП от ноутбука со схожей конфигурацией, переходник для разъема низкого напряжения имеется при любом магазине радиодеталей.
3. После сборки в обратной последовательно необходимо подключить инструмент к сети и проверить работу.

Подключение к блоку питания от компьютера

В любом компьютерном магазине или рынке радиодеталей возможно найти поддержанный или новый блоки питания от компьютера за небольшую плату. Также может понадобиться завалявшийся старый компьютер или зарядка от ноутбука. Наличие выключателя на корпусе будет плюсом для безопасной работы, формат должен соответствовать АТ или АТХ. Для использования среднего шуруповерта достаточно мощности компьютерного блока питания от 300W, на старых моделях информация указана честно, поэтому они легко выдают от 16 ампер, достаточных для работы гайковерта.

Шуруповерт, подключенный к блоку питания компьютера

Данные БП отличаются наличием собственной системы охлаждения, защитой от перепадов напряжения. Для подключения используется только два выводных провода, желтый – 12 вольт «плюс», черный масса.

Недостаток такого варианта, что блоки питания необходимо носить при работах и устанавливать на хорошо вентилируемое место.

Возможно приделать ручку для мобильности. Важно понимать, что аккумуляторные шуруповерты с требуемым напряжением более 14,4 вольта – работать от такого способа подачи энергии не будут.

Как запитать шуруповерт сохранив его автономность

Существуют ситуации, когда работать приходится при отсутствии электроэнергии. Запитать шуруповерт, не имея сети 220, возможно несколькими доступными способами. При таких случаях, если аккумулятор устройства неисправен, а переделка от сети невозможна, имеется несколько способов привести гайковерт в действие:

• Заменить элементы аккумулятора внутри батареи на новые, приобретенные в радиодеталях.
• Использование внешнего источника питания аккумуляторного типа, например батарея UPS.
• Подключение и питанию от автомобильного аккумулятора.

Важно помнить, что любая переделка требует технических навыков и соблюдение техники безопасности.

Замена старых элементов

Приобретая в радиодеталях новые элементы аккумулятора, необходимо проверить на месте их емкость и напряжение.

При неправильном складировании аккумуляторы теряют емкость, не соответствуют заявленным характеристикам.

Последовательность действий:

• Открутить винты крепления корпуса, извлечь крышку и старые элементы аккумулятора.
• Поместить новые элементы, перепаянные между собой в корпус аккумулятора.
• Сборку произвести при обратной последовательности, после переделки опробовать работу.

При пайке необходимо быстро действовать, иначе перегрев батарее может вызвать не пригодное к эксплуатации состояние из-за перепадов температур.

Подключение к автомобильному аккумулятору

Подключение к автомобильному аккумулятору даст возможность работать автономно без электросети. Параметры шуруповерта могут быть от 10,8 до 14,4 вольта, заряженная автомобильная батарея способна выдавать в среднем 12,5 вольт напряжения. Для использования необходимо присоединить к шуруповерту два силовых провода с крокодилами.

Подключение к автомобильному аккумулятору

Переделка производится после операции разборки, затем подключения силовых проводов к проводам электропривода шуруповерта. При отсутствии паяльника возможно просто соединить скруткой, однако это не гарантирует надежного контакта. После соединения контактов, изолировать провода и опробовать инструмент при работе, подключив к аккумулятору.

Подключение к внешнему аккумулятору

Внешний аккумуляторный источник может быть повышенной емкости, необходимо подобрать подходящий по напряжению элемент. В основном используется аккумулятор от бесперебойного источника питания. Переделка не составит труда, не требует больших финансовых затрат.

Для переделки понадобиться провод сечением не менее 2,5 мм, длинной до 2 метров. Необходимо разобрать инструмент, удалить старые элементы аккумулятора, подключить провод к клеммам. Сделать аккуратное отверстие для провода питания, собрать переделанный шуруповерт и опробовать при работе.

Меры предосторожности

После переделки аккумуляторного шуруповерта необходимо следовать простым правилам во время работы. Работы производятся с перерывом, после каждых 15 минут непрерывной работы электроинструментом, необходимо дать 2-3 минуты отдыха. Провод и блок фиксируются в доступном и комфортном месте для работ. Переделанный инструмент не используется при высотных работах, провод запрещается удлинять до сети.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками

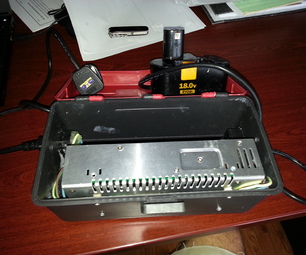

Как переделать аккумуляторный шуруповерт на 220в? Около года назад я обнаружил, что мой аккумулятор от инструментов Ryobi 18V стал непригоден для работы, и, так как я работал за границей, у меня не было возможности получить новый. Таким образом, я придумал устройство для безопасного запуска моих инструментов от сети переменного тока (бытовой ток) и перестал беспокоиться о том, что мои инструменты перестанут функционировать по дороге на работу.

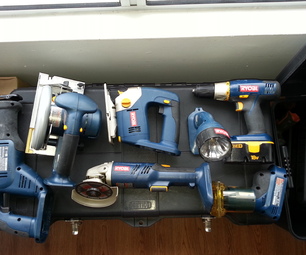

Я наслаждался всеми преимуществами электроинструментов с батарейным питанием… Они удобны, мобильны, и зачастую вы можете достать целый ряд инструментов, которые работают от одного того же аккумулятора. А потом произошло неизбежное – на зарядном устройстве диоды стали мигать странным образом, а батарея стала разряжаться почти мгновенно.

Я столкнулся с двумя вариантами: выбросить несколько тысяч на новый комплект батарей или попробовать восстановить их самостоятельно. Ни один из этих вариантов мне не понравился, и у меня не было времени заказывать детали из-за рубежа. Как и все в моей ситуации, для альтернативного решения я искал информацию в Интернете. Я нашел парней, которые подключали к своей дрели автомобильные аккумуляторы, но эту идею я тоже отмёл. И затем я натолкнулся на идею использовать вместо батарей старый блок питания ноутбука …

Напряжение было правильным, но, увы, мощность его была слишком мала. Даже при мощности 180 Вт самые мощные источники питания для ПК не могли обеспечить достаточный ток, который может преодолеть пусковой ток моей циркулярной пилы или угловой шлифовальной машины.

Принцип работы источника питания ПК меня устраивал, мне просто было нужно что-то более мощное. После небольшого исследования я обнаружил, что источником питания для ноутбука является то, что называют «импульсным источником питания». Оказывается, импульсные источники питания очень распространены в мире, они доступны по цене и имеют различные номиналы напряжения и мощности … В итоге я выбрал источник питания AC/DC мощностью 350 Вт, выпускаемый авторитетной компанией Meanwell с диапазоном напряжений постоянного тока 15-18 вольт.

Подключение источника питания к разряженной батарее очень простое и в этой инструкции переделка шуруповерта на сетевой своими руками описана в подробностях.

Шаг 1: Предупреждение

Перед началом работы, пожалуйста, поймите, что у вас есть блок питания, способный разрядить 20 ампер. Хотя сборка довольно проста, если вам некомфортно работать с электроникой, то лучше обратитесь за профессиональной помощью.

Кабель, выходящий из батареи и разъем постоянного тока от источника питания, изготовлены из стандартной вилки для 120В переменного тока. Штекер и кабель были выбраны из-за доступности и возможности использования при необходимости стандартного удлинителя.

Ни при каких обстоятельствах я не подключу к этому источнику питания устройство, инструмент или другое оборудование, питающиеся от переменного тока. Если вы решите создать этот аппарат, подумайте заранее, кто может его использовать. Если есть вероятность, что кто-то еще, не обученный пользоваться этим аппаратом, может его использовать, я бы предложил сделать другой тип разъема и кабеля — что-то более уникальное, но способное подавать ток.

Один из рекомендуемых кабелей — это штекер генератора с поворотным замком.

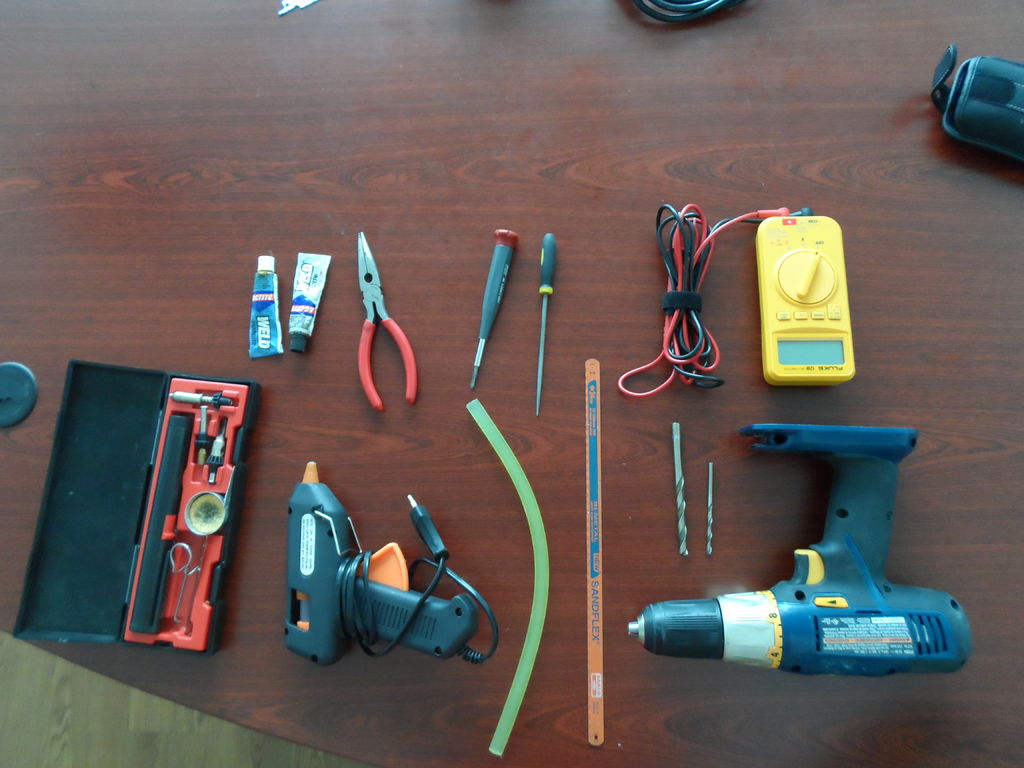

Шаг 2: Необходимый инструмент

Материалы:

• (1) изношенная батарея 18 В
• (1) импульсный источник питания 15 В 350 Вт переменного / постоянного тока
• (1) электрическая розетка IEC C14 (для входящего переменного тока)
• (1) стандартная розетка на 120 В для использования в качестве выхода постоянного тока или розетка генератора с поворотным замком
• (1) кабель питания компьютера (имеет ответный разъем для розетки C14)
• (1) Удлинитель 16-18 калибра (необходим обычный штекер или штекер генератора с поворотным замком)
• (1) маленький ящик для инструментов (достаточно большой для блока питания и для хранения батареи)

Инструменты:

• небольшая отвертка
• плоскогубцы
• кусачки
• пистолет с горячим клеем
• эпоксидная смола
• паяльник
• лезвие бритвы
• ножовочный диск
• дрель
• мультиметр

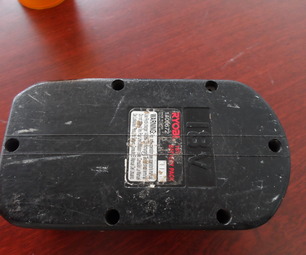

Шаг 3: Потрошим батарею

1. Используя отвертку, удалите 6 винтов в основании батареи
2. Отделите две половины корпуса и вытащите батарейный блок.
3. Сохраните (2) желтые квадратные кнопки и стальную пружину.
4. Отрежьте провода, идущие от аккумулятора к клеммной колодке.
5. Сохраните пластиковую клеммную колодку и положительные (+) и отрицательные (-) клеммные полоски.

Шаг 4: Доработайте провод

У шнура питания (16 калибра) отрежьте конец розетки (сторона «мама»). Оставшаяся длина шнура зависит от вас.

Помните, что этот шнур будет подключен к вашему источнику питания, но вы всегда можете использовать удлинитель, если ваш инструмент будет находиться далеко от источника питания. Я считаю, что метра-двух будет достаточно.

Проложите провод. Есть 2 варианта

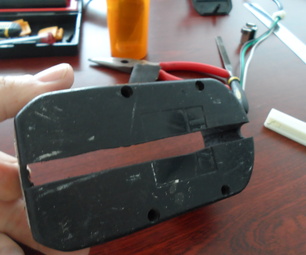

Вариант A: Просверлите отверстие в крышке аккумуляторного отсека под диаметр внешней оболочки провода. Расположение отверстия – на ваш выбор. Вы можете надеть на провод в месте, где он выходит из батарейного блока, резиновый чехол, чтобы снять нагрузку от его деформации.

Вариант B: Установите поворотный адаптер. Этот адаптер позволит поворачивать кабель от передней и до задней части аккумуляторного блока в любом месте под углом 180 градусов. В этом руководстве будет использоваться поворотный адаптер. Если у вас есть доступ к 3D-принтеру, вы можете скачать STL-файлы с www.thingiverse.com и распечатать их – ищите «18V Battery Swivel Cable Lock».

Срежьте с кабеля около 15 см наружной изоляции, оголите и залудите около 5 мм проводов.

Поворотный адаптер состоит из (3) частей:

• (2) зажимные половинки
• (1) поворотное основание

Убедитесь, что зажимные половинки могут полностью окружить наружную оболочку кабеля. Зашкурьте внутреннюю часть зажимных половинок до плотного прилегания к изоляции кабеля.

Шаг 5: Вырезаем отверстие

1. Отметьте отрезок шириной 1 см, который необходимо срезать в нижней части крышки батарейного отсека.
2. Используя сверло на 3 мм, просверлите ряд отверстий вдоль пути, достаточных для того, чтобы лезвие ножовки могло продолжить резку.
3. На внутренней стороне нижней крышки вдоль пути, где вы будете резать, будут находиться две стойки от оригинальных винтов. Срежьте их.

Шаг 6: Работаем с эпоксидкой

1. Пропустите провод через паз нижней крышки.
2. Используя суперклей, прикрепите зажимные половинки к краю внешней изоляции.
3. Установите поворотный адаптер на зажимные половинки, пропустив зачищенные провода через небольшой паз поворотного адаптера.
4. Закрепите поворотный адаптер на внутренней стороне нижней крышки эпоксидной смолой

Шаг 7: Включите паяльник

1. Отрежьте около 10 см от 20-сантиметрового открытого провода.
2. Снимите примерно 5 мм изоляции с проводов и припаяйте их к положительному и отрицательному клеммным колодкам (для определения полярности кабеля, если у вас такая же розетка, смотрите прилагаемое изображение).
3. Заново соберите клеммный блок и установите его в верхнюю половину крышки батарейного отсека.
4. Используйте пистолет для горячего клея, чтобы заполнить полость, где находится клеммная колодка
5. Прикрепите провода от верхней половины крышки к нижней половине крышки с помощью проволочных гаек или кабельных зажимов.
6. Соберите верхнюю и нижнюю половины крышки батарейного отсека, используя 4 из 6 винтов. Не забудьте установить желтые боковые кнопки и пружины.

Шаг 8: Поместите всё в корпус

Теперь пришло время сделать корпус для блока питания.

1. Расположите блок питания в коробке так, чтобы в нём осталось место для адаптера батареи, входного штепселя переменного тока и штепсельной вилки постоянного тока.
2. Отметьте расположение четырех крепежных винтов M4x6 блока питания, чтобы перенести его в коробку. Просверлите отверстия в коробке для монтажа блока питания, но пока не устанавливайте его.

Шаг 9: Прокладываем коннекторы

1. Найдите место на коробке, где вы хотите установить входящую розетку переменного и исходящую розетку постоянного тока. Я предпочитаю устанавливать по одной с разных сторон и прокладывать провода под блок питания.
2. Припаяйте на положительный, нейтральный и заземляющий контакты (3) 30-сантиметровых кабеля 16 калибра для электрической розетки IEC C14, подающей переменный ток.
3. Припаяйте (2) 30-сантиметровых кабеля 16 калибра, к положительному и отрицательному контактам стандартной розетки переменного тока исходящего питания постоянного тока.
4. Сделайте пару шаблонов профилей розеток и перенесите их контур на коробку. Используя острый универсальный нож, вырежете отверстия для двух розеток.
5. В зависимости от вида розеток, прикрепите их с помощью болтов, клея или защелкнув
6. Нанесите немного горячего клея на провода на розетке, чтобы защитить открытые клеммы.

Шаг 10: Завершаем соединение проводов

1. Подсоедините выводы разъемов к указанным выводам источника питания.
2. Установите поверх клемм источника питания пластиковую защитную крышку.
3. Убедитесь, что селекторный переключатель источника питания установлен на напряжение вашей страны, 120 или 240 В переменного тока.
4. Подключите портативный блок питания к розетке переменного тока с помощью стандартного компьютерного кабеля.
5. Вставьте адаптер аккумулятора в розетку постоянного тока.
6. С помощью выключателя подайте питание.
7. Используя мультиметр, проверьте полярность клемм аккумулятора и отрегулируйте потенциометр на источнике питания на показатель выше 18В постоянного тока (маленький пластиковый винт с крестообразным шлицем, расположенный в крайнем левом углу от всех клеммных разъемов).
8. Убедившись, что все работает корректно, установите блок питания в коробку и аккуратно подключите провода под ним или позади него.
9. Подключите адаптер аккумулятора к вашему 18-вольтовому инструменту и наслаждайтесь использованием.

Несколько способов переделать аккумуляторный шуруповёрт в сетевой 2

Незаменимый помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт  и когда возникает такая необходимость?
Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки.
Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

• используя зарядку от ноутбука;
• используя блок питания от ПК;
• используя автомобильный аккумулятор;
• используя блок питания от галогеновых ламп;
• используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству.  Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.
Учтите, родной блок питания шуруповерта как правило не предназначен  для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

В этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

1. Обрезать ненужные провода, оставив жёлтый и чёрный.
2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Видео: как переделать шуруповёрт для работы от сети

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.Отрезать зажимы и зачистить провода
3. Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.Согнуть провода крючком для подсоединения к клеммам
4. Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
5. Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

1. Выпаять постоянный резистор.Необходимо выпаять постоянный резистор
2. Перед монтажом подстроечного резистора рекомендуется выставить его сопротивление примерно равным 2300 Ом. Делается это для того, чтобы выходное напряжение блока питания было приблизительно 24 вольта, и блок питания не ушёл в защиту от чрезмерно высокого либо низкого выходного напряжения.
3. Впаять подстроечный резистор.Впаять в плату подстроечный резистор вместо постоянного
4. Включить блок питания и настроить напряжение, вращая подстроечный винт. После изменения выходного напряжения проверить характеристики блока питания: максимальный выходной ток и мощность. При токе больше 7,6 А блок питания переходит в перегрузку и резко понижает выходное напряжение.Настроить выходное напряжение и проверить характеристики блока
5. Проверить, что будет при напряжении 12 В. Настроить выходное напряжение. Максимальный выходной ток более 9 А, отлично!

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

1. Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.Открутить винты крышки
2. Достать отслужившие никель-кадмиевые аккумуляторы.Достать из корпуса неработающие аккумуляторы
3. Далее отделить их от контактов разъёма.Контактные пластины разъёма держатся на пластмассовой защёлке
4. После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
5. Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
6. Протянуть провод в отверстие и закрутить винты на место.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

1. Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.Снять корпус и найти оголённые клеммы контактов
2. Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки.Удалить ненужный пластик ножовкой
3. Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты.Все открытые места следует обмотать изолентой
4. Главное, всё хорошо заизолировать, обмотать так, чтобы никакие металлические части не выступали, затем обмотать ещё раз, чтобы клеммы не соприкасались. Можно приступать к сборке.
5. Собрать корпус, повторив шаги разборки в обратном порядке.
6. И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции.Необходимо зафиксировать провода на выходе рукоятки

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!
