Размеры саморезов по металлу со сверлом и без, характеристики и ГОСТ

От выбора метизов, или крепежных элементов, зависит прочность и долговечность всей конструкции, это вам скажет любой строитель. Одним их видов таких крепежей являются саморезы. Их особенностью является отсутствие необходимости нарезать резьбу для соединения элементов. В случаи с саморезами по металлу предусмотрен вариант наконечника со сверлом для толстостенного металла, профильной трубы, уголка и тд., или острым наконечником для тонкого или листового металла, например кровельного.

Виды саморезов по металлу

Саморез по металлу может иметь острие как в виде наконечника с резьбой, так и в виде сверла. Кроме этого они делятся на несколько видов:

  • кровельные саморезы,
  • для крепления листов металла толщиной до 0,9 мм,
  • для крепления листов металла толщиной до 2,0 мм,
  • для гипсокартона,
  • для крепления гипсоволоконных плит.

Каждый их этих видов имеет свои характеристики: толщину, длину, ших резьбы, профиль “шляпки”, вид наконечника, марка металла. Все характеристики подобраны исходя из области применения данного метиза и усилия, которое он должен выдержать.

Виды по типу наконечника

Саморезы по металлу имеют два вида наконечников: острый с резьбой и наконечник со сверлом. Они применяются для крепления листа разной толщины.

Саморез с острым наконечником, размеры и характеристики

Саморез по металлу с острым наконечником

Этот вид метиза имеет заостренный наконечник с накатанной резьбой. Применяется для крепления металла толщиной до 0.9 миллиметра. Может использоваться для крепления элементов к металлу или пластику. Для крепления к дереву применяются саморезы с острым наконечником и большим шагом резьбы. Головка может быть оснащена прессшайбой (в том числе и окрашенной) или без нее.

Если необходимо осуществить монтаж металла толщиной более 0.9 мм этим видов метизов, необходимо предварительно провести сверление отверстия в месте соединения. Рекомендуется использовать сверло 3.2-3.5 мм диаметром.

Таблица 1. Размеры кровельных саморезов по металлу с острым наконечником

4,2×1313,07,110,6 – 11,43,24,05 – 4,31,66
4,2×1414,01,73
4,2×1616,01,89
4,2×1919,02,04
4,2×2525,02,45
4,2×3232,02,87
4,2×4141,03,60
4,2×4848,03,78
4,2×5151,03,87

Саморезы со сверлом, размеры и характеристики

Саморез по металлу со сверлом

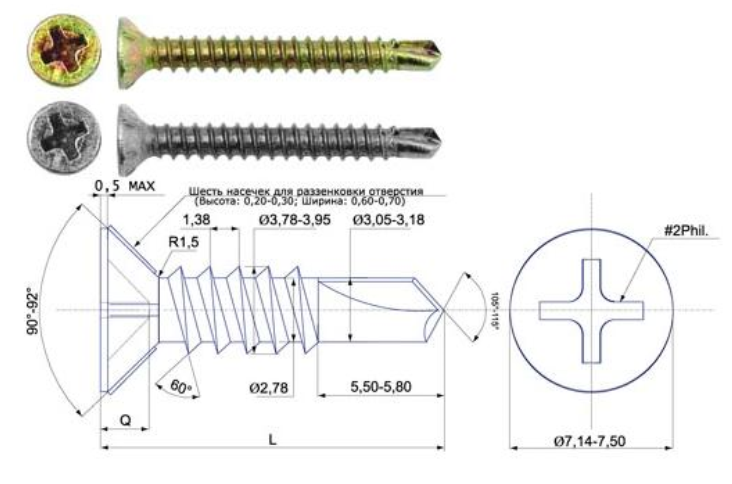

Этом вид крепежного элемента имеет острие в виде сверла на 2 пера. Применяется для крепления металла толщиной до 2 миллиметров. Может использоваться для крепления элементов к металлу или пластику. Применяется для внутренних и наружных работ.

Может быть как оцинкованным так и с окрашенной головкой. Головка может быть оснащена пресс шайбой.

Для окраски применяется порошковая краска, доступны все цвета по таблице RAL. Однако по своим качествам, особенно для наружных работ, более долговечны оцинкованные.

Таблица 2. Размеры кровельных саморезов по металлу с сверлом

4,2×1313,07,110,6 – 11,43,24,08 – 4,224,5-5,83,35-3,51,85
4,2×1414,01,87
4,2×1616,02,05
4,2×1919,02,26
4,2×2525,02,61
4,2×3232,03,05
4,2×4141,03,71
4,2×5151,04,10

Почему важно подобрать размер самореза правильно

Здесь важно придерживаться нескольких основных правил:

  • Длинна резьбовой части не должна быть меньше суммарной толщины соединяемых элементов- другими словами саморез должен пройти насквозь.
  • Использовать более длинные крепежи не рационально с экономической точки зрения. Цена самореза по металлу на прямую зависит от его длины. Достаточно если насквозь пройдет только наконечник со сверлом.
  • При использовании большого количества этих крепежей стоит понимать что более длинные саморезы так же имеют больший вес, например 13 мм саморез весит 1,85 грамма, а уже 25 мм весит 2,61 г. В единичном значении это не так много, но если метизы используются сотнями тысяч, это значительно увеличит общий вес конструкции. что может быть важно в определенных случаях.

Виды саморезов по качеству, покрытию

Всего можно выделить несколько видов по качеству этих крепежей:

  • черный металл оцинкованный,
  • черный металл крашенный,
  • черный металл без дополнительного покрытия,
  • цветной металл.

Оцинкованные саморезы применяют для наружных работ в местах с повышенной влажностью.

Окрашенные так же применяются для наружных работ, однако они менее долговечные чем оцинкованные.

Саморезы без покрытия используются для внутренних работ. Для наружных работ использовать можно, но срок службы их будет значительно ниже чем у других.

Метизы из цветных металлов в строительстве применяются крайне редко. Это обусловлено их ценой. основная область их применения это крепления декоративных элементов отделки. Могут использоваться как для наружных работ, так и для внутренних.

ГОСТ саморезов по металлу

Эти изделия должны строго соответствовать следующим стандартам: ГОСТ 1144-80, 1145-80, 1146-80, а также DIN 7981, 7982, 7983 где наконечник выполнен в форме сверла и ISO 7049. Эти нормы обусловлены требованием к качеству соединения элементов для наружных и внутренних работ.

Для изготовления применяется сталь марки С1018.

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

С какими бы строительными или отделочными работами вы не столкнулись, в 9 случаях из 10 придется иметь дело с саморезами по металлу.

Эта публикация представляет собой своеобразную «смесь» справочных материалов и некоторых собственных соображений автора. Здесь вы найдете таблицы с размерами и советы по использованию этих изделий.

Оцинкованные металл-металл 4,2 мм. с прессшайбой

Размеры кровельных саморезов по металлу таблица

Самые распространенные саморезы по металлу. Как ясно из названия — используются для прикручивания металла к металлу. Если быть более точным, для прикручивания тонкого (не более 0,9 мм.) листового материала к такому же тонкому металлическому основанию. Это если без предварительного сверления, при сверлении толщина стягиваемых листов может значительно увеличиваться.

Эти саморезы выпускаются как со сверлом, так и без. Длинна от 13 мм. («клопы») до 51 мм. Резьба с мелким шагом способствует хорошей фиксации в листовом металле, а также неплохо держится в не слишком рыхлом дереве и пластике. Стандартно, изделия без сверла предназначены для крепления в металл до 0,9 мм., укоплектованные сверлом на наконечнике — до 2 мм.

Размеры кровельных саморезов по металлу таблица

Несмотря на то, что изделия со сверлом по немецким стандартам DIN предназначены для закручивания в металл до 2 мм. без предварительного сверления — по факту часто ломаются при закручивании. Возможно здесь все зависит от качества саморезов и от конкретного производителя, однако для металлов толще 1,5 мм. я настоятельно рекомендую предварительно сверлить отверстие сверлом, подробнее об этом ниже.

Размеры кровельных саморезов по металлу таблица

Хочется также заметить, что для крепления в металлах тоньше 1 мм. саморезы с наконечником-сверлом лучше не использовать. В тонком металле данный саморез держит слабо. Как пример можно рассматривать крепление подвеса к профилю при облицовке гипсокартоном — саморез-сверло прокручивается и болтается. К слову, метизы с острыми наконечниками, без сверла, также следует аккуратно закручивать в тонкие профили, опасаясь перетянуть.

Если стоит вопрос выбора между острым наконечником и сверлом для универсальных задач, то лучше все-таки остановиться на варианте без сверла. Всеравно при толстом металле нужно предварительно сверлить отверстия, а в просверленные отверстия одинаково хорошо подходят и острый наконечник, и сверло. Саморезы со сверлом будут хороши, например, при множественном закручивании в листы 1,5 мм.

Еще один довод в пользу универсальности острого наконечника — шурупы прекрасно закручиваются в пластиковые дюбели. А вот наконечник со сверлом очень плохо сочетается с дюбелями.

Все изделия данного типа оснащены шлицом под биту Ph3 (Philips). Так как метизы покрыты слоем цинка, они весьма стойко переносят влажную среду и не требуют дополнительной покраски. Помимо этого, оцинковка достаточно хорошо смотрится и во многих случаях нет необходимости закрывать шляпки этих саморезов.

Таблица размеров и массы оцинкованных саморезов 4,2мм с прессшайбой
РазмерL
длина, мм
Вес 1000 шт, кг
без сверла
Вес 1000 шт, кг
со сверлом
4,2×1313,01,661,85
4,2×1414,01,731,87
4,2×1616,01,892,05
4,2×1919,02,042,26
4,2×2525,02,452,61
4,2×3232,02,873,05
4,2×4141,03,603,71
4,2×4848,03,78нет
4,2×5151,03,874,10

Попробуйте повернуть телефон в положение «пейзаж» или измените масштаб браузера. Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

На самом деле в магазинах могут встречаться изделия с иной длиной. Таблица лишь приводит распространенные значения. Встречаются даже шурупы длиной 75 мм., но это скорее исключение.

Саморезы для крепления профилей «семечки»

Размеры кровельных саморезов по металлу таблица

Эти изделия более известны под народным названием «семечки» из-за своей внешней схожести с семенами подсолнечника. Встречаются как черные, с фосфатным покрытием, так и оцинкованные. Из-за очень острого кончика и небольших размеров идеально подходят для скрепления профилей, толщиной до 0,9 мм.

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Данные метизы встречаются в исполнении со сверлом — для закручивания в металл толщиной до 2мм. Все саморезы имеют шлицы под биту Ph3.

Таблица размеров саморезов для крепления металлических профилей
РазмерL
длина, мм
A
диаметр головки, мм
H
высота головки, мм
D1
наружный диаметр, мм
D2
внутренний диаметр, мм
Вес 1000 шт, кг
Острый наконечник
3,5×11
10,45-11,557,39-8,002,45-2,923,42-3,582,76-2,921,13
Сверло
3,8×11
10,20-11,807,60-8,002,70-3,003,75-3,952,76-2,921,13

Попробуйте повернуть телефон в положение «пейзаж» или измените масштаб браузера. Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

Кровельные саморезы

Размеры кровельных саморезов по металлу таблица

Саморезы, предназначенные для крепления кровли к металлу имеют меньший шаг резьбы и большую толщину. Максимальная толщина металлического основания характеризуется максимальной способностью сверления в таблице ниже.

Размеры кровельных саморезов по металлу таблица

Таблица размеров кровельных саморезов
РазмерL длинна, ммD наружный диаметр, ммDp диаметр сверла, ммМакс. способ. сверления, ммDw диаметр шайбы, ммS размер под ключ, мм
Для крепления к деревянному основанию
4,8×2927,75 — 30,754,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×3836,75 — 39,254,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×5048,75 — 51,254,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×6058,75 — 61,254,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×7068,50 — 71,504,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×8078,50 — 81,504,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
Для крепления к металлическому основанию
5,5×1918,00 — 20,005,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×2524,00 — 26,005,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×3230,75 — 33,255,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×3836,75 — 39,255,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×5149,75 — 52,255,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×6462,75 — 65,255,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×7674,50 — 77,505,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
6,3×1918,00 — 20,006,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×2524,00 — 26,006,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×3230,75 — 33,256,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×3836,75 — 39,256,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×5048,75 — 51,256,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×6058,75 — 61,256,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×8078,50 — 81,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×10098,50 — 101,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×130128,50 — 131,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×150148,50 — 151,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×175173,50 — 176,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
Попробуйте повернуть телефон в положение «пейзаж» или измените масштаб браузера. Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

Справедливости ради стоит заметить, что для закручивания в металл, толще 1 мм., необходимо приобретать качественный крепеж. Если пользоваться саморезами от безымянного производителя, то будет велика вероятность отламывания головок при закручивании в толстый металл.

Все кровельные саморезы, помимо шестигранной головки, иногда производятся с дополнительным шлицом. Поэтому их можно закручивать крестовой битой, о номере биты не информации. Однако самым удобным все-таки будет монтаж при помощи шестигранной головки для дрели-шуруповерта.

Прочие саморезы по металлу

К саморезам по металлу частично можно отнести такие изделия, как саморезы гипсокартон-металл, гипсоволокно-металл и прочие. Вообще их великое множество, мы рассмотрели лишь одни из самых распространенных.

Существуют оцинкованные белые и желтые саморезы со сверлом и потайной головкой. Шуруп по бетону — «нигель», также может использоваться для крепления металла к бетонному основанию. Вообще, практически все саморезы имеют отношение к металлу.

Как закрутить саморез в толстый металл?

Любой кровельный саморез или оцинкованный с прессшайбой вполне возможно закрутить в толстый металл, даже если метиз не снабжен сверлом. Для этого нужно всего лишь предварительно просверлить основание. Таким методом можно закручивать шурупы даже в металл, толще 5 мм.

Главный принцип при таких операциях — диаметр сверла должен отличаться от диаметра самореза всего на несколько десятых долей миллиметра. Чем толще основание и тверже металл — тем меньше различие. Например: для закручивания оцинкованных изделий 4,2 мм. в металл 2 мм. понадобится сверло 3,5 — 3,8 мм, а для закручивания в металл 5 мм. понадобится сверло 4,0 мм. Для реализации данной цели стоит приобрести несколько сверл, с шагом 0,1 мм., вплоть до заявленного диаметра самореза.

Перед закручиванием в ответственное место, лучше просверлить пробное отверстие и попробовать закрутить шуруп. Ведь если диаметр плохо подобран, шляпка легко обломиться и будет проблематично извлечь застрявшее острие.

Саморезы очень разнообразны по своим размерам и конструктивным особенностям. Если Вам нужен определенный размер, Вы всегда можете взять образец с собой и подобрать нужный саморез. Когда такое невозможно, стоит разобраться в существующих стандартах.

Как определяется размер для саморезов?

Характеризуется размер двумя параметрам – длиной и диаметром.

Есть стандартизированная линейка длины саморезов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.

Диаметр крепежа визуально можно определить по диаметру окружности выступов его резьбы.

Самый широкий спектр применения имеют универсальные саморезы. Они имеют такие стандартные диаметры и обозначения, как 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм.

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Размеры кровельных саморезов по металлу таблица

Другие оцинкованные стандартные крепежи, которые производятся в странах Азии имеют такие диаметры: 3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Саморезы по бетону выпускаются только определенного диаметра — 7,5 мм.

Диаметры саморезов для работы с гипсокартонном: 3.5, 3.8, 4.2, 4.8 мм.

Размеры саморезов самые разнообразные, но сделаны по одному реестру, имеют единый стандартизированный ряд и обозначения почти во всех странах мира: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.

Выбирая крепежные элементы, необходимо учитывать несколько условий его применения:

  • размер самореза определяется нагрузкой, которую нужно выдерживать
  • в зависимости от строительного материала (бетон, металл, гипсокартон), в который ввинчивается саморез

Мы ведем постоянный поиск Партнеров во всех регионах России и стран СНГ и приглашаем к сотрудничеству без ограничений по объему поставок!

От характеристик кровли во многом зависит размер дальнейших вложений для поддержания здания в хорошем состоянии. Для максимального результата необходимы как качественные кровельные материалы, так и самый современный крепеж. Лучший кровельный крепеж на сегодняшний день – кровельные саморезы.

Размеры кровельных саморезов по металлу таблица

Что представляют собой кровельные саморезы?

Кровельный саморез представляет собой шуруп усложненной конструкции. Он снабжен шестигранной головкой под гаечный ключ, и наконечником в виде сверла. В комплект поставки входит также металлическая шайба с прикрепленной эластичной прокладкой.

Все металлические детали покрыты антикоррозийным покрытием или изготовлены из нержавеющей стали.

Технические характеристики кровельных саморезов

Саморезы различают по:

  • форме шляпки – круглые со шлицем под отвертку, шестиугольные, с утапливаемой в поверхность шляпкой
  • размеру – от 16 до 150 мм длиной, 4,8, 5,5, 6,3 мм в диаметре
  • назначению – крепление кровельных материалов к обрешетке или монтаж обрешетки к стропилам/прочее
  • материалу изготовления – углеродистая сталь, нержавеющая сталь
  • материалу, к которому производится крепление – дерево или металл.

Назначение крепежных элементов

Саморез служит для прочного скрепления элементов конструкции между собой:

  • Кончик в виде сверла помогает без помощи предварительного просверливания и излишнего повреждения деталей проникнуть в материал основания;
  • Сплошная резьба обеспечивает долговечное и надежное сцепление;
  • Шайба большого диаметра гарантирует хорошее сцепление с закрепляемым материалом и снижает нагрузки на него в месте крепления;
  • Эластичная прокладка, плотно зажатая между шайбой и кровлей, обеспечивает водонепроницаемость крепежа;
  • Головка самореза придает соединению эстетичный вид и обеспечивает строителю удобство в его установке.

Разновидности кровельных саморезов

Существуют два основных типа кровельных саморезов – по металлу и по дереву, сильно отличающихся наконечником, диаметром, типом резьбы. Для крепления элементов кровли, не входящих в непосредственных контакт с водой, могут быть использованы саморезы с прессшайбой.

В монтаже стропил или других элементов с большим расстоянием между устанавливаемой поверхностью и деревянным основанием могут быть использованы саморезы с неполной резьбой. При покупке среди одинаковых технически саморезов можно выбрать оцинкованные либо покрашенные в нужный цвет.

Как подобрать качественный крепежный материал

Подбирая крепежный материал, в первую очередь необходимо посчитать его количество и тип для каждого вида работ. Для стропил чаще всего используют гвозди либо оцинкованные саморезы, для обрешетки – саморезы с прессшайбой, и специальные кровельные.

После определения необходимых характеристик саморезов – размера, окраски, диаметра, типа основания, остается проверить качество потенциальной покупки:

  • на головке самореза завод производитель ставит штампованное клеймо, если такового нет, стоит опасаться дешевой подделки из низкокачественной стали;
  • на коробке должно быть указана толщина оцинковки, допустимое значение – более 12 микрон. Полное отсутствие коробки с указанными характеристиками – явное свидетельство о низком качестве;
  • прокладка должна быть прочно прикреплена к шайбе, быть толщиной не менее 2 мм, и выдерживать без отслоения проверочное сжатие шайбы плоскогубцами;
  • если саморез окрашенный, то лакокрасочное покрытие на шайбе не должно трескаться при ее сгибании плоскогубцами;
  • среди прочих равных, оправдывает себя покупка брендовой европейской продукции, с гарантией производителя на высочайшее качество используемой стали и с проведенным тестом на устойчивость к температурным перепадам и к длительному воздействию переменных нагрузок.

Типовые размеры кровельных саморезов

Размеры кровельных саморезов по металлу таблицаКровельные саморезы по дереву согласно ГОСТ имеют единый диаметр 4,8 мм. Размеры используемых саморезов – 29, 35, 38, 50, 60, 65, 70 и 80 мм. Саморезы длиной свыше 60 мм применяются в основном для крепления волнистого материала, конструктивно предусмотренного в верхних точках волны, например для шифера.

Кровельные саморезы по металлу в зависимости от предназначения имеют диаметры 4,8, 5,5, 6,3 мм. Размеры от 16 до 80 мм у меньших диаметров, от 19 до 150 мм у саморезов диаметром 6,3 мм. Длина менее 29 мм применяется в креплении металла на металл, более 80 мм – для соединения с многослойной обрешеткой. Ниже представлена таблица с указанием размеров и веса кровельных саморезов.

Размеры кровельных саморезов по металлу таблица

Производство крепления

Технические нюансы крепления во многом зависят от используемых материалов. Это и тип кровельного материала, и тип/толщина материала обрешетки/основания.

На основании инструкции по креплению того либо иного материала необходимо подобрать длину самореза, минимум на 3 мм большую, чем получаемая суммарная толщина соединяемых элементов. Далее требуется произвести предварительное сверление, если такая необходимость, и вкрутить саморез.

Вкручивание производится в зависимости от головки самореза с помощью отвертки, гаечного ключа, шуруповерта или дрели с шестигранной насадкой – битой. Использование электрических инструментов многократно повышает производительность строителя.

Стоит следить, особенно при работе с шифером или металлической обрешеткой, за силой закручивания самореза. Шайба должна плотно прижимать прокладку, но не стоит затягивать через силу, это чревато повреждением хрупкой кровли, срывом крепления к основанию, ускоренным разрушением прокладки.

При использовании электроинструмента лучше использовать устройства с регулируемым усилием вращения.

Немного о местах крепления распространенных видов кровельного материала. Металлочерепица и профилированный лист крепятся в местах наибольшего соприкосновения с обрешеткой, в низу волны. Шифер напротив, крепится в высших точках волн. Сборные из мелких деталей кровли (другие виды черепицы, требующие крепления только под большим углом крыши к горизонтали) крепятся в скрытых от глаз нахлестах.

Расчет расхода материалов крепления

Расход саморезов на квадратный метр крыши обычно указывают в инструкции по монтажу того либо иного кровельного материала.

Размеры кровельных саморезов по металлу таблицаКроме того, там же может быть указана конкретная схема расположения крепежных элементов, необходимость применения нескольких видов саморезов, к примеру, один вид короткий по металлу для скрепления листов между собой, средние по дереву для монтажа на обрешетку, длинные для доборных элементов.

Немного конкретики – для крепления металлочерепицы необходимо в среднем 2 – 3 коротких самореза по металлу, 3 – 4 средних самореза по дереву на квадратный метр кровли, и 10 длинных саморезов на метр длины доборных элементов.

А для шифера достаточно 2 – 4 длинных самореза по дереву на 1 лист в зависимости от угла наклона крыши. Точное количество возможно посчитать, только имея подробный план раскроя кровли.

Саморезы по дереву

Для монтажа элементов конструкции на деревянное основание используются 3 вида саморезов – острые саморезы с прессшайбой для обрешетки (см. ниже), обычные оцинкованные шурупы или гвозди для стропил и специальные саморезы по дереву для кровли.

Кровельные саморезы по дереву имеют небольшой диаметр, редкую резьбу, оснащены остроконечным сверлом и могут быть использованы для работы с металлическим основанием только при предварительном сверлении и значительном избытке длины.

Конструкцией таких саморезов предусмотрена возможность крепить металл толщиной до 1,2 мм на деревянное основание без просверливания за счет высокой прочности острого конца, что сильно облегчает работу по установке на древесную обрешетку профлиста толщиной до 1 мм.

Отверстия под саморезы

Хотя саморезы, особенно по металлу, и способны сверлить в кровельном материале толщиной до 5 мм отверстия, всё же при работе с толстым металлом или хрупкими материалами это лучше делать предварительно с помощью дрели. Это значительно облегчит последующую установку саморезов и убережет их сверлящий наконечник для его основной функции – ввинчивания в материал основания.

Если необходимо крепить материал к металлическому основанию толщиной более 1 мм, используется предварительное сквозное просверливание сверлом на 0,4 – 1 мм меньшего диаметра, чем саморез. Чем больше толщина металического основания, тем большее сверло рекомендуется брать.

Саморезы по металлу

В Размеры кровельных саморезов по металлу таблицакрепеже кровельных материалов на металлическое основание используются саморезы с прессшайбой со сверлом (см. ниже) и саморезы кровельные по металлу.

Саморезы по металлу имеют меньшую длину при равном диаметре, частую резьбу, оснащены специальным сверлом для металла, без усилий вкручивающимся в металлическое основание толщиной до 1 мм и в кровельный металл толщиной до 5 мм, и обеспечивающим прочное сцепление кровли с ним.

Саморезы с прессшайбой оцинкованные острые

Для монтажа на дерево металлической либо деревянной обрешетки или других листовых материалов используют острые оцинкованные стальные саморезы с прессшайбой.

Такие саморезы представляют собой остро заточенный шуруп с редкой глубокой резьбой для дерева. Саморез обладает полусферической головкой большого диаметра с крестообразным шлицем – прессшайбой, позволяющей максимально вкручивать крепеж, не опасаясь за целостность материала.

Саморезы с прессшайбой имеют стандартный диаметр 4,2 мм, и длину от 13 до 76 мм. Устанавливаются с помощью отвертки, шуруповерта или дрели с насадкой.

Саморезы с прессшайбой со сверлом

Имея те же характеристики и ту же сферу применения, что и острые, саморезы с прессшайбой со сверлом призваны обеспечивать возможность монтажа на металлическое основание. Для этого в них острый конец заменен на небольшое сверло по металлу, а резьба менее глубокая и более частая. Установка таких саморезов с помощью отвертки несколько затруднена.

Что выбрать: шиферные гвозди или саморезы?

Шиферные гвозди – проверенный столетиями дешевый крепежный материал. От обычного гвоздя отличается только оцинковкой, наличием широкой шайбы, и применяемой добросовестными строителями резиновой прокладкой для защиты от воды. Пожалуй, на этом все его достоинства заканчиваются.

В отличие от саморезов, гвоздь обязательно требует предварительного сверления кровельного материала, менее прочно сидит в основании, не подходит для работы по металлу. Для изготовления гвоздей используется менее качественная сталь, чем для маркированных саморезов. Также существенным недостатком является опасность повредить материал при попытке плотно забить гвоздь. Разница в цене небольшая.

В общем, если стоит задача построить дешевый дом, со сроком службы без капитального ремонта крыши до 10 – 20 лет – можно экономить на саморезах, не полениться оснастить гвозди резиновыми прокладками и построить шиферную кровлю. Но если вы ожидаете от крыши до 50 лет и более безупречной службы – без современных материалов и кровельных саморезов не обойтись.

Саморезы по металлу: размеры, вес, технические характеристики

Особенностью строения саморезов по металлу является наличие у данного вида крепёжных изделий остроконечного наконечника или наконечника со сверлом и основания с резьбой мелкого шага. Саморезы по металлу делятся в зависимости от их назначения, а точнее от свойств и размеров прикрепляемого к металлическим конструкциям материала, а также от толщины металла самой конструкции. Выделяют следующие основные виды саморезов по металлу:

  1. кровельные;
  2. для крепления гипсокартонных листов к металлопрофилю;
  3. для крепления гипсоволоконных плит;
  4. для крепления металлических профилей;
  5. для крепления листов металла толщиной до 0,9 мм;
  6. для крепления листов металла толщиной до 2,0 мм.

Размеры и характеристики саморезов из пунктов 1, 2, 3, 4 можно узнать, перейдя по соответствующей ссылке, а характеристики и размеры остальных описаны ниже по тексту.

Саморезы для крепления листового металла толщиной до 0,9 мм с пресс-шайбой и острым наконечником

Эти саморезы применяются при монтаже листов металла толщиной до 0,9 мм к металлическим конструкциям, а также конструкциям из пластиков. Головка, усиленная пресс-шайбой, обеспечивает надёжный прижим материала к основе, а оцинкованное покрытие допускает применение изделий, как для внутренних, так и для наружных работ. Головки таких саморезов, оснащенные пресс-шайбой, могут быть окрашены порошковой краской в любой цвет по таблице RAL.

При увеличении толщины монтируемого листа либо увеличения толщины материала конструкции свыше 0,9 мм требуется предварительное сверление точек монтажа.

полукруглая с пресс-шайбой
Philips №2
мелкий шаг
острый
Сталь С1018
оцинкованный
Саморез предназначен для монтажа листового материала к металлической или пластиковой основе толщиной до 0,9мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов.

Таблица 1. Технические характеристики, размеры и вес саморезов по металлу с острым наконечником

4,2×13 13,0
7,1
10,6 — 11,4 3,2 4,05 — 4,3 550 240 — 450 4,5 2500 1,66
4,2×14 14,0 1,73
4,2×16 16,0 1,89
4,2×19 19,0 2,04
4,2×25 25,0 2,45
4,2×32 32,0 2,87
4,2×41 41,0 3,60
4,2×48 48,0 3,78
4,2×51 51,0 3,87

Саморезы для крепления металлических листов толщиной до 2,0 мм с пресс-шайбой и наконечником со сверлом

Эти саморезы применяются для крепления листов толщиной до 2,0 мм к металлическим конструкциям и конструкциям из пластмасс. Форма головки с пресс-шайбой и оцинкованное покрытие, как и у саморезов с острым наконечником, также обеспечивают хороший прижим материала с возможным применением изделий для внутренних и наружных работ. Головка и пресс-шайба саморезов со сверлом тоже могут быть окрашены в любые цвета по таблице RAL.

При увеличении толщины монтируемого листа либо увеличения толщины материала конструкции свыше 2,0 мм требуется предварительное сверление точек монтажа.

полукруглая с пресс-шайбой
Philips №2
мелкий шаг
сверло №2
Сталь С1018
оцинкованный
Саморез предназначен для монтажа листового материала к металлической либо пластиковой основе толщиной до 2,0 мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов.

Таблица 2. Технические характеристики, основные размеры и вес саморезов со сверлом

4,2×13 13,0 7,1 10,6 — 11,4 3,2 4,08 — 4,22 4,5-5,8 3,35-3,5 560
270 — 425
4,5 2500 1,85
4,2×14 14,0 1,87
4,2×16 16,0 2,05
4,2×19 19,0 2,26
4,2×25 25,0 2,61
4,2×32 32,0 3,05
4,2×41 41,0
3,71
4,2×51 51,0 4,10


Саморезы по металлу — информация и особенности

Саморезы по металлу разных видов

С какими бы строительными или отделочными работами вы не столкнулись, в 9 случаях из 10 придется иметь дело с саморезами по металлу.

Эта публикация представляет собой своеобразную «смесь» справочных материалов и некоторых собственных соображений автора. Здесь вы найдете таблицы с размерами и советы по использованию этих изделий.

Оцинкованные металл-металл 4,2 мм. с прессшайбой

Саморезы по металлу 4,2мм с прессшайбой

Самые распространенные саморезы по металлу. Как ясно из названия — используются для прикручивания металла к металлу. Если быть более точным, для прикручивания тонкого (не более 0,9 мм.) листового материала к такому же тонкому металлическому основанию. Это если без предварительного сверления, при сверлении толщина стягиваемых листов может значительно увеличиваться.

Эти саморезы выпускаются как со сверлом, так и без. Длинна от 13 мм. (

«клопы») до 51 мм. Резьба с мелким шагом способствует хорошей фиксации в листовом металле, а также неплохо держится в не слишком рыхлом дереве и пластике. Стандартно, изделия без сверла предназначены для крепления в металл до 0,9 мм., укоплектованные сверлом на наконечнике — до 2 мм.

Размеры самореза по металлу с прессшайбой без сверла

Несмотря на то, что изделия со сверлом по немецким стандартам DIN предназначены для закручивания в металл до 2 мм. без предварительного сверления — по факту часто ломаются при закручивании. Возможно здесь все зависит от качества саморезов и от конкретного производителя, однако для металлов толще 1,5 мм. я настоятельно рекомендую предварительно сверлить отверстие сверлом, подробнее об этом ниже.

Размеры самореза по металлу с прессшайбой и наконечником-сверлом

Хочется также заметить, что для крепления в металлах тоньше 1 мм. саморезы с наконечником-сверлом лучше не использовать. В тонком металле данный саморез держит слабо. Как пример можно рассматривать крепление подвеса к профилю при облицовке гипсокартоном — саморез-сверло прокручивается и болтается. К слову, метизы с острыми наконечниками, без сверла, также следует аккуратно закручивать в тонкие профили, опасаясь перетянуть.

Если стоит вопрос выбора между острым наконечником и сверлом для универсальных задач, то лучше все-таки остановиться на варианте без сверла. Всеравно при толстом металле нужно предварительно сверлить отверстия, а в просверленные отверстия одинаково хорошо подходят и острый наконечник, и сверло. Саморезы со сверлом будут хороши, например, при множественном закручивании в листы 1,5 мм.

Еще один довод в пользу универсальности острого наконечника — шурупы прекрасно закручиваются в пластиковые дюбели. А вот наконечник со сверлом очень плохо сочетается с дюбелями.

Все изделия данного типа оснащены шлицом под биту Ph3 (Philips). Так как метизы покрыты слоем цинка, они весьма стойко переносят влажную среду и не требуют дополнительной покраски. Помимо этого, оцинковка достаточно хорошо смотрится и во многих случаях нет необходимости закрывать шляпки этих саморезов.

Таблица размеров и массы оцинкованных саморезов 4,2мм с прессшайбой
РазмерL
длина, мм
Вес 1000 шт, кг
без сверла
Вес 1000 шт, кг
со сверлом
4,2×1313,01,661,85
4,2×1414,01,731,87
4,2×1616,01,892,05
4,2×1919,02,042,26
4,2×2525,02,452,61
4,2×3232,02,873,05
4,2×4141,03,603,71
4,2×4848,03,78нет
4,2×5151,03,874,10

На самом деле в магазинах могут встречаться изделия с иной длиной. Таблица лишь приводит распространенные значения. Встречаются даже шурупы длиной 75 мм., но это скорее исключение.

Саморезы для крепления профилей «семечки»

Черные саморезы для крепления профилей

Эти изделия более известны под народным названием «семечки» из-за своей внешней схожести с семенами подсолнечника. Встречаются как черные, с фосфатным покрытием, так и оцинкованные. Из-за очень острого кончика и небольших размеров идеально подходят для скрепления профилей, толщиной до 0,9 мм.

Крепление подвеса к профилю черным саморезом

Эти саморезы куда более эффективны при монтаже профилей для ГКЛ по сравнению с «клопами» (о которых говорили выше). Острый наконечник позволяет не елозить по профилю и точно закручивать крепеж в намеченное место.

Размеры саморезов для крепления металлических профилей

Данные метизы встречаются в исполнении со сверлом — для закручивания в металл толщиной до 2мм. Все саморезы имеют шлицы под биту Ph3.

Таблица размеров саморезов для крепления металлических профилей
РазмерL
длина, мм
A
диаметр головки, мм
H
высота головки, мм
D1
наружный диаметр, мм
D2
внутренний диаметр, мм
Вес 1000 шт, кг
Острый наконечник
3,5×11
10,45-11,557,39-8,002,45-2,923,42-3,582,76-2,921,13
Сверло
3,8×11
10,20-11,807,60-8,002,70-3,003,75-3,952,76-2,921,13
Таблица размеров саморезов для крепления металлических профилей

Кровельные саморезы

Кровельные саморезы

Эти саморезы предназначены для крепления кровельных материалов — профлиста, металлочерепицы. Благодаря резиновой шайбе EPDM, поверхность кровли сохраняет гидроизоляционные свойства после вкручивания крепления. Данные метизы существуют двух видов: для крепления в деревянную обрешетку или металлическое основание.

Саморезы, предназначенные для крепления кровли к металлу имеют меньший шаг резьбы и большую толщину. Максимальная толщина металлического основания характеризуется максимальной способностью сверления в таблице ниже.

Размеры кровельных саморезов
Таблица размеров кровельных саморезов
РазмерL длинна, ммD наружный диаметр, ммDp диаметр сверла, ммМакс. способ. сверления, ммDw диаметр шайбы, ммS размер под ключ, мм
Для крепления к деревянному основанию
4,8×2927,75 — 30,754,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×3836,75 — 39,254,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×5048,75 — 51,254,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×6058,75 — 61,254,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×7068,50 — 71,504,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
4,8×8078,50 — 81,504,70 — 4,852,80 — 3,0013,80 — 14,207,70 — 7,90
Для крепления к металлическому основанию
5,5×1918,00 — 20,005,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×2524,00 — 26,005,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×3230,75 — 33,255,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×3836,75 — 39,255,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×5149,75 — 52,255,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×6462,75 — 65,255,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
5,5×7674,50 — 77,505,28 — 5,464,55 — 4,705,3013,80 — 14,207,78 — 8,00
6,3×1918,00 — 20,006,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×2524,00 — 26,006,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×3230,75 — 33,256,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×3836,75 — 39,256,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×5048,75 — 51,256,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×6058,75 — 61,256,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×8078,50 — 81,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×10098,50 — 101,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×130128,50 — 131,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×150148,50 — 151,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
6,3×175173,50 — 176,506,03 — 6,255,40 — 5,556,5015,80 — 16,209,78 — 10,00
Таблица размеров кровельных саморезов

Справедливости ради стоит заметить, что для закручивания в металл, толще 1 мм., необходимо приобретать качественный крепеж. Если пользоваться саморезами от безымянного производителя, то будет велика вероятность отламывания головок при закручивании в толстый металл.

Все кровельные саморезы, помимо шестигранной головки, иногда производятся с дополнительным шлицом. Поэтому их можно закручивать крестовой битой, о номере биты не информации. Однако самым удобным все-таки будет монтаж при помощи шестигранной головки для дрели-шуруповерта.

Прочие саморезы по металлу

К саморезам по металлу частично можно отнести такие изделия, как саморезы гипсокартон-металл, гипсоволокно-металл и прочие. Вообще их великое множество, мы рассмотрели лишь одни из самых распространенных.

Существуют оцинкованные белые и желтые саморезы со сверлом и потайной головкой. Шуруп по бетону — «нигель», также может использоваться для крепления металла к бетонному основанию. Вообще, практически все саморезы имеют отношение к металлу.

Как закрутить саморез в толстый металл?

Любой кровельный саморез или оцинкованный с прессшайбой вполне возможно закрутить в толстый металл, даже если метиз не снабжен сверлом. Для этого нужно всего лишь предварительно просверлить основание. Таким методом можно закручивать шурупы даже в металл, толще 5 мм.

Главный принцип при таких операциях — диаметр сверла должен отличаться от диаметра самореза всего на несколько десятых долей миллиметра. Чем толще основание и тверже металл — тем меньше различие. Например: для закручивания оцинкованных изделий 4,2 мм. в металл 2 мм. понадобится сверло 3,5 — 3,8 мм, а для закручивания в металл 5 мм. понадобится сверло 4,0 мм. Для реализации данной цели стоит приобрести несколько сверл, с шагом 0,1 мм., вплоть до заявленного диаметра самореза.

Перед закручиванием в ответственное место, лучше просверлить пробное отверстие и попробовать закрутить шуруп. Ведь если диаметр плохо подобран, шляпка легко обломиться и будет проблематично извлечь застрявшее острие.

Оцените публикацию:

Оценка: 4.7 (6 голосов)

Смотрите так же другие статьи

Саморезы по металлу — таблица размеров, виды, как подобрать

Для закрепления различных объектов к металлической поверхности применяются специальные метизы – саморезы по металлу. Они широко востребованы благодаря лёгкости применения и надёжности крепления. Метизы гарантируют длительную фиксацию, а некоторые их виды выдерживают температурные перепады и агрессивное воздействие внешней среды.

Метизы по металлу различаются по цвету, длине стержня и форме шляпки.

Разнообразие метизов и правила их применения

Отличительные характеристики

Саморезы по металлу отличаются от метизов для бетона, дерева и других поверхностей следующими особенностями:

  • Наконечник выполнен в форме острия или сверла.
  • Головки принимают форму цилиндра, полусферы или шестигранника.
  • Прочность метизов превышает прочность металла, благодаря чему и достигается прочное крепление.

Вот так выглядят саморезы по металлу: фото демонстрирует их основные черты.

Виды изделий

Внутри своей категории метизы существенно различаются по длине и шагу резьбы. Имеются следующие виды саморезов по металлу:

Длина стержняШаг резьбы
10-50 мм5 мм
60-100 мм10 мм
110-120 мм15 мм
125-220 мм20 мм



Существуют и другие саморезы по металлу: размеры в таблице приведены основные. Разные производители добавляют свои.

Основные размеры по металлу на видео.

Как выбрать саморез


Важно знать вес саморезов по металлу: таблица демонстрирует, сколько метизов в одной упаковке и каков вес тысячи штук.

Помимо длины стержня и шага резьбы саморезы различаются по следующим признакам:

  • Саморезы с наконечником в виде сверла и шляпкой в виде прессшайбы или конуса.
  • Основное преимущество этого вида в том, что он с лёгкостью входит в металл любой толщины и не требует предварительного создания гнезда.

  • Саморезы с прессшайбой. Их отличительная черта – большой диаметр контактной площади. Они надёжно скрепляются металлические и деревянные изделия с металлическим основанием.
  • Шестигранники. Внешне такой метиз похож на традиционный болт, но разница здесь в том, что у саморезов шаг винтовой резьбы не учащён, а наконечник заострён. Такие крепежи применяются для фиксации конструкций с большим весом.
  • Кровельные саморезы. Это особый вид, отличающийся герметизирующей шайбой и шляпкой любого цвета. При укладке кровли выбираются саморезы так, чтобы цвет их шляпки совпадал с кровельным материалом.

Правила монтажа

Необходимость предварительной подготовки отверстия в основании зависит от толщины металлического листа. Если она меньше 2 мм, то саморез может сам справиться, без подготовки. При толщине выше этого параметра без предварительного высверливания не обойтись. Важно следить, чтобы диаметр отверстия был на 2-3 мм меньше диаметра стержня метиза, иначе он не будет плотно держаться.

Чтобы обозначить точку, где будет сверлиться отверстие, можно воспользоваться кернером. Этот слесарный инструмент предназначен специально для разметки лунок. Один его конец заострён, а другой расширен для удара молотком.

Работать с ним легко: нужно установить его вертикально и сверху ударить молотком. В заготовленной лунке будет легко отслеживать прямое движение сверла вниз, оно не будет скользить в стороны.

Кернер – помощник при разметке точек будущих отверстий.

Работая со сверлом, нужно установить его строго перпендикулярно поверхности, не допуская углового смещения. Так же под прямым углом надо размещать саморез.

Если металлический лист слишком толстый, для облегчения прохождения сверла и самореза сквозь него, можно нанести на участок высверливания машинное масло.

Как правильно вкручивать саморез по металлу – видео

Заключение

Саморезы по металлу – это удобный крепежный элемент, с помощью которого скрепляются разнообразные конструкции к металлическим листам. Чтобы работа проходила без проблем, важно подобрать правильный вид метизов и ввинчивать их в соответствии с инструкцией.

Утеплитель для сэндвич-панелей

Строительство зданий из сэндвич-панелей – мероприятие, которое проводится быстро, качество конечного результата отменное, экономный бюджет. Но в период разработки проекта…

Саморезы по металлу

Для закрепления различных объектов к металлической поверхности применяются специальные метизы – саморезы по металлу. Они широко востребованы благодаря лёгкости применения…

Конструкции и применяемость саморезов и шурупов

Отличия саморезов и шурупов

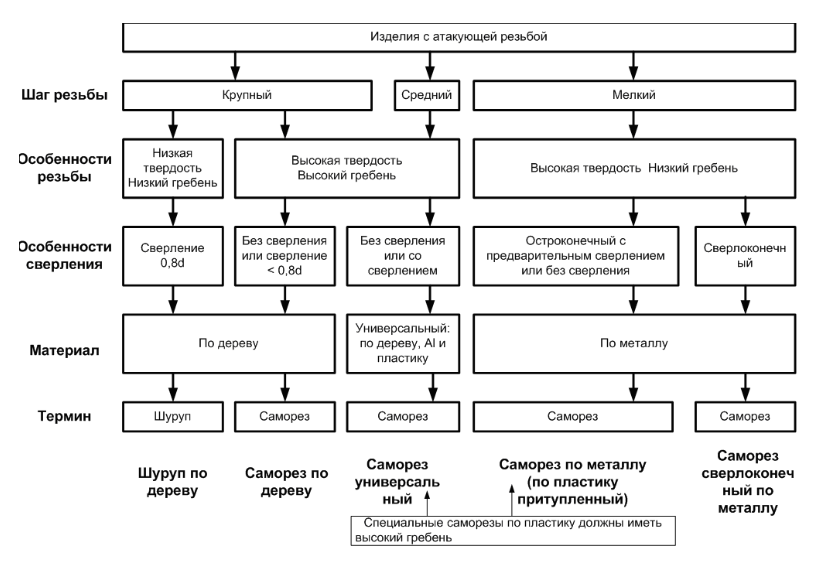

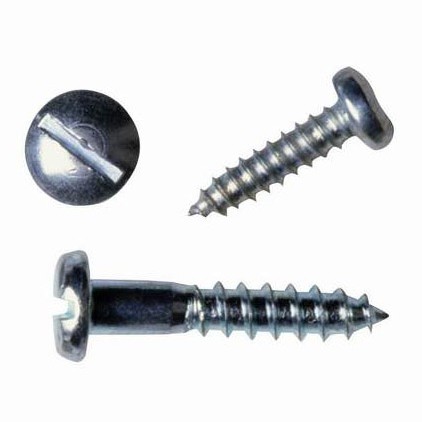

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.


Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:

  • принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
  • использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.



В результате существенно расширились функциональные возможности этих изделий:

  • стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
  • расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.


Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.




Основные конструктивные элементы шурупов или саморезов это:

  • головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
  • шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
  • стержень с резьбой;
  • конец.


Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:

  • шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
  • полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
  • цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
  • потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
  • потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
  • полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
  • потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т.к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
  • плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
  • в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
  • в виде стержня с метрической резьбой, выступающим за плоскость установки.




Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:




Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:

  • шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
  • шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
  • шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.

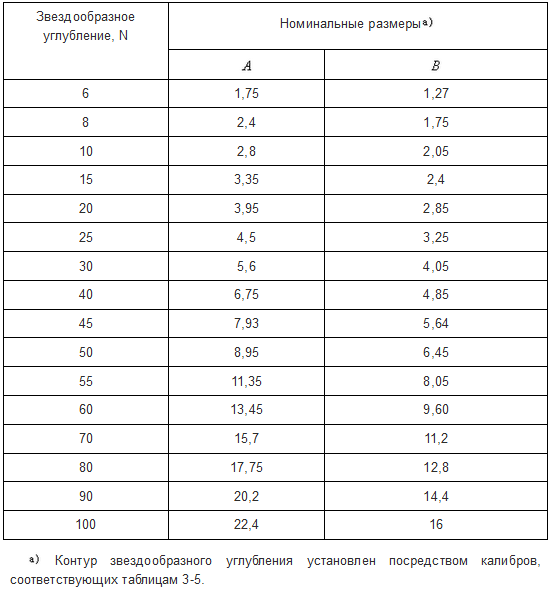

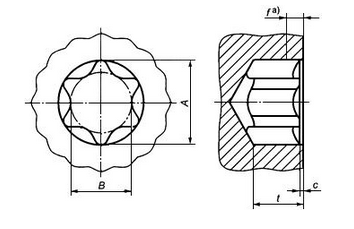

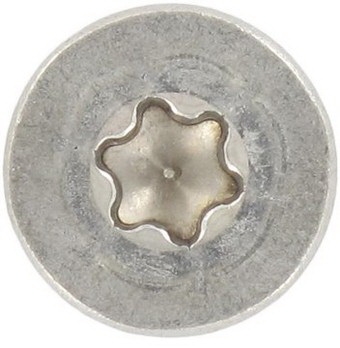

Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)





Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.




Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

  • диаметр;
  • шаг;
  • количество заходов.


Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.


Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).

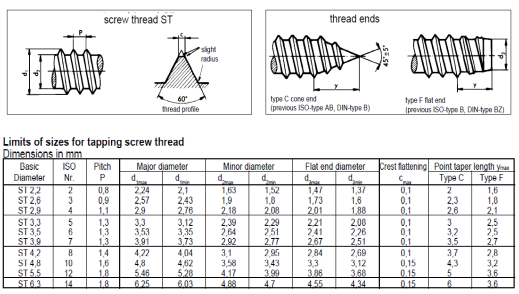

В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.






Основные типы концов саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.


У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.


Для повышения самонарезающих свойств применяются специальные конструкции конца.

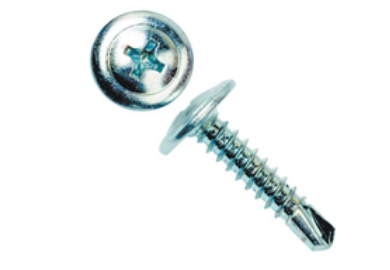

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.

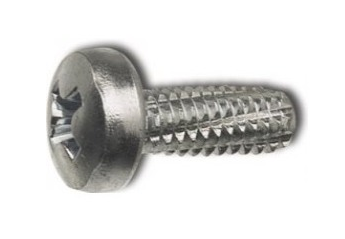

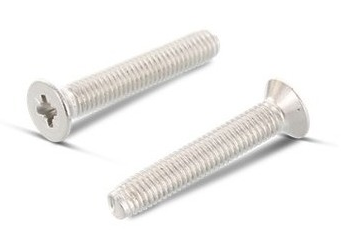

Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

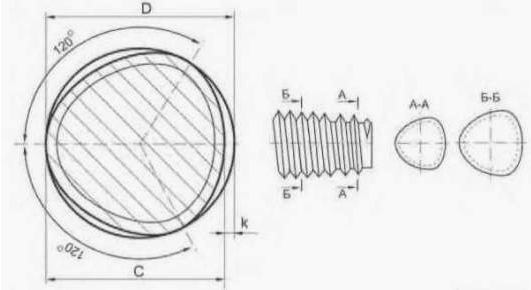

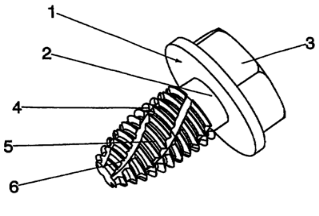

Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.

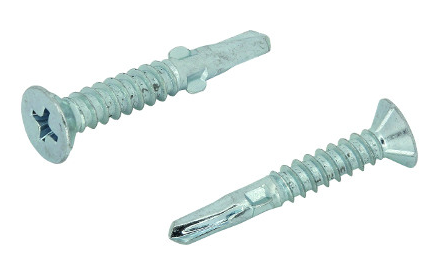

Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.



Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.



При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.


Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.




Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.




Размеры саморезов по металлу: таблица, специфика, виды, отличия

На сегодняшний день в сферах строительства, да и в ремонтных работах не обходится без применения крепежных изделий – саморезов по металлу. Без них невозможно произвести крепеж к металлическому каркасу, поэтому их востребованность вполне объяснима.

Винты самонарезающие имеют свои особенности, неправильно подобранные крепежи могут сильно повлиять на надежность всей конструкции. Саморезы по металлу: размеры и таблицу наиболее распространенных рассмотрим далее.

Специфика саморезов по металлу

Самонарезающие винты напоминают обычные шурупы, и не мудрено, ведь крепежное изделие стало ожидаемой эволюцией шурупа. Популярность в строительстве и ремонтных процессах заполучили благодаря способности самостоятельно прорезать отверстие, без необходимости применять другие способы сверления.

Способны проходить сквозь материал, осуществляя постепенные виткообразные движения, плотно завинчиваясь в свежеобразованное отверстие, обеспечивая прочное и надежное соединение.

Появление самонарезающего винта, ставшего пригодным для работ с металлическими конструкциями, в строительной индустрии стало долгожданным. Для того, чтобы создать требуемую резьбу в металле необходимо соблюдение некоторых условий:

  • Саморез-шуруп должен отличаться повышенной прочностью по сравнению с металлической деталью, в которую он ввинчивается;
  • Частички, образованные при нарезании должны полностью выводиться из отверстия.

С чем успешно и справляются саморезы по металлу, размеры которых определяют их сферу применения.

Основные преимущества:

  • Простое, но прочное крепление;
  • Стойкость к коррозии, что обеспечивает длительный срок эксплуатации;
  • Отсутствие необходимости дополнительно сверлить отверстие обеспечивает быстрый и эффективный процесс монтажа;
  • Не повреждает поверхность.

По своей конструкции изделие состоит из трех элементов: небольшого сверла-наконечника, резьбы, витки которой заполняют всю длину вплоть до шляпки и собственно шляпка, служащая упором, чтобы шуруп не прокручивался дальше.

Основные качественные показатели крепежного изделия в первую очередь отображают свойства материала, используемого при его производстве. Изготавливаются из высокопрочной углеродистой стали, проходящей завершающий этап обработки.

В ходе процесса оцинковки или фосфатирования самонарезающий винт приобретает антикоррозионные способности.

Резьбу нарезают до самой головки, для обеспечения максимально глубокого ввинчивания. На рынке встречаются саморезы разнообразной длины, что позволяет крепить детали различной толщины.

Резьба достаточно редкая, а сама шляпка имеет крестообразный замок, благодаря которому процесс ввинчивания не требует предварительного сверления, а можно воспользоваться шуруповертом или отверткой.

Виды саморезов по металлу

Саморезы по металлу размеры, таблица которых составлена исходя из видов и назначения, могут быть двух типов, обозначающих вид обязательного этапа обработки:

  • Остроконечные черные, прошедшие фосфатирование;
  • Светлые оцинкованные.
Абсолютно все самонарезающие винты классифицируются по типу наконечника: свердловидный или острый. Первые предназначены для соединения профилей. Величина небольшого сверла отвечает толщине металла, в котором подразумевается процесс ввинчивания.

Если же необходимость предварительного сверления все же присутствует или речь идет о применении дюбелей, тогда используют разновидность с острым наконечником.

Отличия от саморезов по дереву

Первое и самое главное отличие – шаг резьбы. Предназначенные для работ по дереву метизы имеют более широкое расстояние между витками. Обусловлено это общеизвестным фактом – структура дерева не такая плотная и твердая, как металлическая, поэтому и шаг зубчиков редкий.

Винты, предназначенные для металла, ввиду прочности последнего производятся с витками с частым шагом, необходимым для лучшего сцепления.

Отличие заключается и в наконечнике. У крепежей по дереву он более тонкий (меньше диаметра резьбы), что обеспечивает глубокое проникновение витков в древесину после прохождения сверлящего наконечника.

В зависимости от задачи

Саморезы по металлу классифицируются по назначению. Условно их подразделяют на две большие группы:

  • Кровельные;
  • Общего назначения.
Поэтому перед приобретением следует определиться с типоразмерами и конечными целями их применения.

К кровельным относят изделия с широкой шляпкой – прессшайбой, герметизирующей проделанное отверстие. Винты для профиля, использующиеся при монтаже гипсокартонных конструкций, относят к общему назначению. Различные типы предназначены для разных целей.

Рассмотрим основные из них:

  • Внутри помещения рекомендуют использовать изделие с прессшайбой;
  • Для наружных работ подойдет модификация с шайбой типа EPDM, придающая дополнительные антикоррозионные свойства;
  • Профилированный настил и металлочерепица крепятся с помощью крепежа, шляпка которого обработана полимером и имеет запрессованную подушку из искусственного каучука. Такая конструкция позволяет использовать его для наружного монтажа;
  • Саморез для профиля выбирается, ориентируясь на толщину последнего.

Таблица наиболее распространенных саморезов по металлу с размерами

Как видно из таблицы, типоразмер шурупа-самореза по металлу определяется нагрузкой, которую должно выдерживать соединение, размерами деталей и другими факторами.

Основные размеры саморезов по металлу в таблице:


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
