Что такое двутавровая балка?

Двутавровая балка – это востребованный в строительстве вид металлопрокатной продукции. В разрезе имеет Н образную форму, что и позволяет ей выдерживать очень высокие нагрузки при сравнительно небольшом весе и стоимости. Именно такая форма и объясняет ее популярность в строительстве.

Параметры двутавров

У двутавров, как часто сокращенно называют двутавровые балки, есть ряд важных параметров:

• Высота – это расстояние между полками.
• Ширина – это длина полок двутавра.
• Толщина стенки – это толщина средней поверхности балки.
• Радиус внутреннего закругления – это параметр закругления полки к средней поверхности.
• Уклон внутренней грани полки – утолщение полки от края в средней части.

Любые двутавровые балки изготавливаются строго по ГОСТу или ТУ и имеют регламентированные параметры.

Где применяется двутавр?

Применение балки очень широкое. Ее могут применять как при возведении опор, стен так и горизонтальных конструкций, перекрытий. К примеру двутавровая балка в несколько раз прочнее и практически в 30 раз жестче чем равный по весу квадратный или прямоугольный профиль.

Стальной двутавр: виды, характеристики, области применения

Жесткость балки зависит от толщины стенки и длины. Применение балки можно встретить повсеместно. Торговые и бизнес-центры, магазины, складские помещения, жилые и технические помещения, башни, высотные здания. Она заслужила надежную репутацию.

Двутавровые балки делятся на:

• Горячекатаные – которые получаются путем проката стали и придания формы из металлической заготовки.
• Сварные – получаются путем сваривания трех отдельных плоских элементов.

Каждая из них имеет плюсы и минусы.

Главные плюсы горячекатаной балки – это монолитность и отсутствие швов. Из-за этого она имеет большую прочность и надежность.

К минусам можно отнести большую толщину стенок, что влияет на ее массу. Ограниченность размеров – сортамент производимых балок на заводах. Плюс на заводах балки выпускаются строго по 12 метров.

Плюсами сварных балок является возможность подобрать размеры: ширину, длину, высоту и толщину стенок. Также по желанию заказчика может включать дополнительные ребра жесткости и разные размеры полок. Сварная балка является более легкой конструкцией, что поможет сэкономить на ее использовании.

Минусы сварных балок – это наличие швов, что снижает ее прочность.

Горячекатаные балки делятся на две группы: с параллельными гранями полок ГОСТ 26020-83 и СТО АСЧМ 20-93 и с уклоном внутренней грани полок ГОСТ 8239-89 и ГОСТ 19425-74.

С параллельными гранями делятся в свою очередь на:

• Нормальные – обозначаются буквой (Б)
• Широкополочные – обозначаются буквой (Ш)
• Колонные – обозначаются буквой (К)​

С уклоном внутренней грани полок подразделяются на:

• Обычные – обозначаются только цифрами, например, балка 20.​

Специальные, которые делятся на:

• Монорельсовые – обозначаются буквой (М)
• Для армирования шахтных стволов – обозначаются буквой (С)

Компания АО «Металлоторг» представляет широкий выбор горячекатаных балок. Также у компании есть три цеха по производству сварной балки. Цеха находятся на территории баз в Калуге, Твери и Краснодаре. На более чем 40 складах компании вы можете найти нужную вам балку в наличии. Компания работает на рынке продажи металлопроката с 1992 года и сотрудничает с несколькими десятками заводов изготовителей. Наиболее полный ассортимент представлен на складах Москвы и Московской области. Весь металл сертифицирован и менеджеры компании могут предоставить фото интересующей вас продукции непосредственно со склада.

Фасонный металлопрокат отличается от сортового особенностью поперечного сечения, которая заключается в том, что касательная хотя бы в одной точке контура поперечного сечения это сечение пересекает.

Этот прокат применяется в металлоконструкциях, где необходимо обеспечить жесткость и прочность, чаще всего — при создании несущего каркаса. Рассмотрим наиболее востребованные стальные профили фасонного проката: Н-профиль (двутавр), П-профиль (швеллер), Г-профиль (уголок).

Что общего у двутавра, швеллера и уголка?

Первое, что объединяет эти профили — это материал, из которого они производятся. Применяемая сталь бывает обычной углеродистой, качественной конструкционной, низколегированной.

Конструкционную сталь предпочитают использовать при горячекатаном производстве. Для профиля предназначенного работать в более суровых условиях используют низколегированную сталь. Изделия из нее могут выдерживать температуру от -70 до +450 градусов и значительные механические нагрузки. Для защиты от ржавчины применяют нержавеющую, либо углеродистую оцинкованную сталь. Легированную сталь для фасонного проката обычно не используют.

Вторая общая черта фасонного проката — способ производства.

Битва титанов: Швеллер или Двутавр, что лучше? Полный FAQ

Его могут делать методом сварки, горячей и холодной прокатки. Помимо этого, фасонные профили получают путем сгибания заготовок. Каким образом был получен стальной профиль (сварным или гнутым) можно определить просто взглянув на него: у гнутых изделий угол будет скруглен, а у прокатанных он четкий.

Особенностью фасонного металлопроката является то, что из него самого ничего не делают. Это уже готовый продукт, который сразу идет в работу. В то время как плоский и сортовой прокат используют для производства других видов металлопроката.

Различия двутавровых балок, швеллера и уголка

Первое, что бросается в глаза — это различия во внешнем виде. Каждый из них имеет свой собственный фасон. А профиль влияет на применение. Конечно, область применения у них общая, но есть некоторые различия. Рассмотрим поближе особенности каждого вида профиля.

Двутавровая балка

Н-образная форма позволяет создавать надежные, прочные конструкции, при относительной легкости двутавра.

Двутавровую балку часто применяют в строительстве (от крупного до частного одноэтажного), в мостостроении, при укреплении эстакад, шахт, как балки опоры и др. Разновидностью двутавра является тавровая балка. Тавры используют в качестве парных уголков или специальных тавровых решеток.

Швеллер

Швеллер, как и двутавр образует прочные соединения хорошо распределяющие разнонаправленные нагрузки веса всей конструкции и передающие их на фундамент. Он устойчив к нагрузкам на изгиб, сжатие, разрыв.

Швеллер используют в каркасах крыш в качестве прогонов. Он нужен для возведения строений с многочисленными стыками, когда нужно обеспечить плотное примыкание деталей. Швеллер лучше чем двутавр воспринимает нагрузки на сжатие, но хуже на изгиб. Таким образом, его лучше эксплуатировать при боковых нагрузках.

Уголок

Стальной уголок универсален в применении. В отличие от двух предыдущих представителей фасонного металлопроката он реже применяется в крупных конструкциях. Хорош угловой профиль для ситуаций, где есть динамичная нагрузка. Поэтому его применяют при строительстве транспорта (железнодорожного, трамваев, автомобилей и др).

Как экономить при покупке металлопроката

Для одной и той же задачи можно воспользоваться различными металлопрокатными профилями. Правильный подбор сортамента позволит вам сэкономить не только деньги, но и усилия. Также для многих конструкций (не предъявляющих повышенных требований) достаточно выбрать сортамент обычной прочности и жесткости.

Другой способ уменьшить затраты — купить профиль немерной длины, который продается по более низкой цене, чем мерный сортамент. Но учтите, если изделие участвует в типовой постройке, то профиль, скорее всего, придется обрезать, а это уже сомнительная экономия.

В некоторых случаях лучший способ экономии — это не скупиться и приобрести хорошую прокатную сталь с антикоррозийным покрытием для того, чтобы готовое изделие служило долго, не требовало ни ремонта, ни замены деталей.

Купить уголок, швеллер или двутавр можно в ООО «Первая Металлобаза». С ценами на фасонный металлопрокат можно ознакомиться здесь.

Двутавровая балка фото

Стальной двутавр — описание, значение и применение

Швеллер – это металлическое изделие П-образного сечения длинной от 4 до с толщиной стенки 4 .

Швеллер относится к категории фасонного металлопроката ГОСТ 8240-97. Швеллер стальной, как правило, изготавливают методом горячей прокатки на сортопрокатных станах. Но имеет место и изготовление швеллера на профилегибочных станках методом гибки его из полосы, т.н. швеллер с тонкими полками.

Метод производства швеллера можно распознать по остроте его углов: прямые и острые углы между полкой и основанием – это признак горячего проката, а округлые — холодного изгиба.

Материалом для изготовления швеллера чаще всего служит простая углеродистая сталь, а с помощью регулирования толщины стенок и полок швеллера на сортопрокатном стане ему придаются различные параметры прочности и другие физические свойства. Расстояние между полками швеллера, выраженное в сантиметрах, определяет его размер или номер.

Швеллер стальной горячекатаный ГОСТ 8240-89 производится как общего, так и специального назначения и изготавливается высотой от 50 до и шириной полок от 32 до , мерной длины от 4 до . Швеллеры стальные производят по классу «Б», т.е. повышенной точности с использованием сталей: 3сп/пс/кп, 09Г2С.

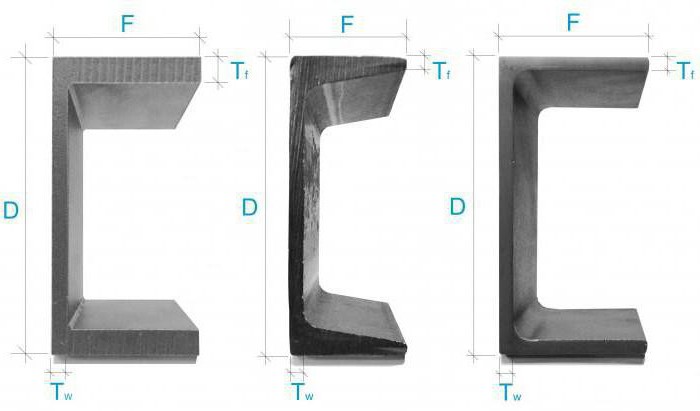

По форме и размеру швеллеры подразделяются на следующие типы:

— У – швеллер с уклоном внутренних граней полок;

— П – швеллер с параллельными гранями полок ;

— С – швеллер специальный.

Швеллер является конструкционным элементом и используется, как правило, в форме и виде балок или опорных элементов различных конструкций, повышая их прочность. Они производятся горячекатаными, специальными и гнутыми, могут быть равнополочными и не равнополочными.

Производство швеллера гнутого не равнополочного осуществляется в соответствии с ГОСТ 8281-80 и с использованием горячекатаной и холоднокатаной рулонной стали, качественной углеродистой конструкционной и низколегированной сталей, на профилегибочных станках. Производство же швеллера с равными полками может осуществляться способом горячего катания. Расстояние между полками отражается в маркировке.

Битва титанов: Швеллер или Двутавр, что лучше? Полный FAQ

Здравствуйте, коллеги! Двутавровые балки и швеллера – металлические профиля, применяющиеся в строительстве и различных видах тяжелой промышленности. Оба вида изделий изготавливаются из прочной стали и предназначаются для укрепления сооружения.

В строительстве их применяют для армирования бетонных конструкций, укрепления стен. Сфера, в которой наиболее часто бывают востребованы как двутавр так и швеллер – перекрытия зданий.

Кстати, заказывая строительство склада из металлоконструкций, офисного здания, торгового павильона или центра, в том числе и «под ключ» у нас в ООО «Новый профиль», вы получаете оптимальную смету, отменное качество, возможность оригинального проектирования! Подробнее: http://ramcon.ru/stroitelstvo-iz-metallokonstruktsij.html >>>

Швеллер и двутавр: отличия

Достаточно взглянуть на две эти разновидности металлоконструкций: при визуальном сходстве они имеют значительные технические отличия.

Двутавровая балка представляет собой стенку с перпендикулярными полками одинаковой ширины, чаще всего равноудаленными от центра полки.

Швеллер – это профиль, имеющий вид стенки с прикрепленными к ней одной стороной полками. В разрезе он напоминает букву «П».

Эти отличия имеют не только внешнее значение, они также влияют на технические характеристики изделий. Иногда полки швеллера могут быть немного завалены внутрь – такой профиль способен выдержать повышенную нагрузку и обладает большей надежностью, чем стандартный П-образный.

Чем отличается швеллер от двутавра?

1. Прочностью. Степенью выносливости двутавровые балки значительно опережают швеллера. Это обусловлено наличием двух полок с обеих сторон, благодаря которому изделие обладает большей жесткостью. По прочности один двутавр способен заменить два швеллера. На надежность сооружения также оказывает влияние узел крепления двутавра и швеллера. Это крепление, с помощью которого профиля соединяются между собой, а также крепятся к опорным конструкциям или трубам.
2. Материалом. Балки с двутавровым сечением изготавливается исключительно из металлов и сплавов с повышенным индексом прочности, в то время как швеллера могут быть в том числе деревянными и алюминиевыми.
3. Весом. Сравнивая вес швеллеров и двутавров, целесообразно брать за основу изделия с одинаковыми номерами, изготовленные из одного и того же металла. Так, вес стального двутавра среднего размера (№14) – 16,9 кг/пог. м, такого же размера стального швеллера – 12,3 кг/пог. м.
4. Способом изготовления. Двутавровые балки – сварочные изделия. Их производство занимает несколько этапов – от изготовления заготовок до их сборки и последующей сварки. Реже используется горячекатаные двутавры. Что касается швеллеров, то они могут изготавливаться двумя способами: горячекатаным и гнутым. В первом случае металлическая заготовка нагревается до высокой температуры и при помощи специального станка ей придается требуемая форма. Гнутые швеллера производятся холодным способом – края заготовок в этом случае просто загибаются под нужным углом. Швеллера, угол полок которых Кстати, заказывая строительство склада из металлоконструкций, офисного здания, торгового павильона или центра, в том числе и «под ключ» у нас в ООО «Новый профиль», вы получаете оптимальную смету, отменное качество, возможность оригинального проектирования! Подробнее: http://ramcon.ru/stroitelstvo-iz-metallokonstruktsij.html >>>

Наиболее жесткое соединение дает балка с двутавровым сечение, за ней по степени надежности следуют тавровая и швеллерная балки, последнее место по прочности занимают уголки.

Швеллер и двутавр: цена

Цена швеллерных и двутавровых балок устанавливается из расчета за погонный метр, при оптовых покупках – за тонну. Стоимость металлических профилей зависит от их размера, материала, из которого они сделаны, а также способа изготовления.

Что прочнее, швеллер или двутавр

Швеллер и двутавровая балка – самые надежные виды сортового проката, применяющиеся для обвязки фундамента, укрепления стен, установки перекрытий в строительных конструкциях.

Двутавровая балка – это стенка с перпендикулярными полками одинаковой длины (за внешнее сходство с буквой иногда ее называют «Н-профиль»). Швеллер — это профиль в виде стенки с двумя полками, внешне напоминающий букву «П».

Швеллер или двутавр

Следует иметь в виду, что сравнение разумно только для балок и швеллеров с одинаковой высотой стенки и толщиной профиля. Нет смысла сравнивать, например, балку № 14Б1 и швеллер 24П.

В чем же отличия этих профилей, и какими преимуществами обладает каждый из них?

Материал

Для балок применяются сплавы с повышенной прочностью, а для швеллера может применяться обычная углеродистая сталь.

Размер

Балки выпускаются с шириной стенки 100-600 мм, швеллер имеет ширину стенки 50-400 мм.

Удельная масса 1 погонного метра двутавра будет выше, чем масса швеллера той же ширины полки. Швеллер более удобен в транспортировке, переноске и подведению к месту своего нахождения.

Способ производства

Двутавр сваривается из нескольких составных частей, либо прокатывается горячекатаная цельная балка. Однако, прочностные характеристики катаной балки ниже, чем у сварной. Швеллер же производится методом горячей прокатки, либо холодным гнутьем заготовки.

Применение

Двутавр применяется в качестве несущих балок в производстве высотных конструкций, мостов, промышленных строений. Швеллер более распространен в малоэтажном строительстве и строительстве хозяйственных построек.

Плотность прилегания

Плотность прилегания выше у швеллера, поэтому он лучше подходит для использования в качестве дополнительных ребер жесткости и усиления конструкций. Его проще использовать для усиления уже установленных конструкций, которым требуется усиление.

Прочность

Профиль двутавра равномерно распределяет нагрузку на полки, а жесткость стенки обеспечена с двух сторон. Одна балка способна заменить два швеллера, если нагрузка идет:

а) на поперечное сечение балки (ось X),

б) на торец (если балка используется как опорная колонна).

Если же нагрузка воздействует сбоку (ось Y на рисунке), швеллер выигрывает.

Для расчетных конструкций принимается во внимание не только ширина полок, но и производные характеристики: толщина стенок и полок, радиус закругления между стенками и полкой.

Для выбора подходящего профиля следует смотреть в таблицах к ГОСТ смотреть моменты сопротивления относительно осей X и Y (Wx и Wy). Именно этот параметр характеризует сопротивляемость кручению и изгибу в указанной плоскости. Чем он выше, тем прочнее изделие.

Иногда применяется сваривание двух швеллеров стенка к стенке. Получившийся самодельный двутавр будет на 10% менее прочным, чем изготовленный в заводских условиях. Также применяется способ сваривания швеллеров в виде прямоугольника, концами полок. Однако в таком случае предпочтительнее будет профильная труба.

Существуют также швеллеры с косыми полками, характеристики которых приближены к характеристикам двутавров.

Примерное сравнение близких по размерам двутавров и швеллеров.

Сопротивление изгибу

Если взять одинаковые характеристики двух профилей (материал, длина, толщина) и одинаковые условия применения (способ крепления, длина прогона, нагрузка), то соревнование выиграет балка.

Примерное сравнение близких по размерам двутавров и швеллеров

Оптовые базы измеряют стоимость проката в тоннах. Отметим, что из-за меньшей удельной массы одна тонна швеллера будет включать в себя больше погонных метров.

Цена профилей для промышленного использования зависит от материала и способа изготовления. Если прокат приобретается на рынке «на глазок», то цена погонного метра простого швеллера будет однозначно меньше цены балки такого же сечения.

Таким образом, определять, какой именно профиль применяется в той или иной ситуации, следует исходя из вышеперечисленных факторов. Если от конструкции требуется многолетняя надежная служба, то лучше заказать расчеты и подбор металлопроката у специалистов.

Что такое двутавровый швеллер

Двутавровый швеллер

Среди огромного количества самых различных вариантов металлоконструкций особый интерес представляет двутавровый швеллер. На самом деле подобное обозначение не совсем правильно, поскольку швеллер – это название П-образного профиля, однако оно является устоявшимся, а значит, имеет право на существование. Ниже мы подробно расскажем о данном виде металлопроката, а также рассмотрим сферу его применения и разновидности.

Что это такое

Двутавр или двутавровая балка представляет собой один из наиболее распространенных профилей. В данной статье речь идет о металлический балке, однако нужно помнить, что существуют и деревянные разновидности.

Стальные двутавры изготавливаются двумя способами. Наиболее распространенный метод производства – горячекатаный, однако существует и сварной. Сварной способ используется для получения больших деталей или в том случае, когда требуются какие-то особые характеристики балки. Первый же способ производства предполагает изготовление балок, которые прокатываются на специальных станах. Для получения изделия используется заготовка.

В сечении балка представляет собой форму, близкую к букве «Н». Использование таких конструкций позволяет решить сразу несколько проблем в процессе строительства. Первая из них заключается в том, что за счет использования Н-образного профиля появляется возможность существенно снизить массу конструкции. Второе же преимущество состоит в большей прочности. Если сравнивать двутавр и классическую балку, имеющую квадратный профиль, то последняя проигрывает.

Где используется

Стальные балки – это незаменимый элемент многих современных конструкций, поскольку в общем случае при создании плоских перекрытий бетонные конструкции сами по себе не могут обеспечить должную прочность и надежность. Обычно балки применяются на пролетах более 7 м, однако могут использоваться и в других случаях. Конечно, существуют и бетонные балки, но последние используются при возведении каких-либо промышленных объектов. Деревянные двутавровые балки напротив, больше подходят для загородных домов. Конечно, балка является не единственным подходящим вариантом: швеллер, двутавр деревянный или другие изделия всегда можно использовать, однако соотношение прочности, цены и надежности у балок самое оптимальное.

Главная особенность балки заключается в том, что она распределяет большинство растягивающих напряжений под углом 45 градусов к своей оси. В данном случае вертикальная стенка работает как зигзагообразная решетка фермы: распределяет усилия. Получается, что надежность будущей конструкции окажется очень высока. С другой стороны возможно использование других металлических балок – сварных.

Сварной двутавр

Это – разновидность легких металлоконструкций, имеющая Н-образное сечение. Оно является наиболее оптимальным не только с точки зрения надежности, но и из соображений удобства монтажа. Сварные конструкции наиболее широко применяются в строительстве гражданских объектов, где требуются опоры, несущие элементы перекрытия и т.д. Использование подобных стройматериалов решает одну из самых сложных проблем – понижение металлоемкости конструкции. Нужно сказать, что установка сварной балки позволяет сильно уменьшить расход металла, поскольку дает возможность подобрать именно то сечение, которое требуется в данном случае.

Швеллер, двутавр или сварные балки производятся из низколегированной или углеродистой стали. В первом случае речь идет о С255, а во втором – С345 (09Г2С). Изготовление производится методом горячего или холодного проката, а сварной балки — с помощью сварного оборудования, после чего осуществляется дополнительный контроль, например, ультразвуковым способом.

Преимущества стальной конструкции с первого взгляда может оценить любой специалист, а большой опыт их эксплуатации является лучшим доказательством надежности подобных изделий:

• Снижение массы. В среднем данный параметр составляет до 10% от веса всех металлоконструкций, если произвести замену горячекатаного двутавра на сварной. Как уже говорилось выше, так происходит из-за правильного выбора сечения балки.
• Возможность использования разных типов сталей, полок и стенок. Горячекатаное изделие с какими-то специальными характеристиками потребуется заказывать заранее, а со сварным подобные проблемы не возникают.
• Возможно изготовить сварной двутавр, имеющий несимметричное сечение. Часто подобные решения требуются для упрощения конструкции и позволяют снизить их вес.
• Сварные балки могут быть изготовлены любой требуемой длины, поэтому в процессе строительства расходы будут минимальными. Конечно, существует таблица швеллеров, балок и других металлоконструкций, однако в большинстве случаев на складах поставщиков находятся лишь изделия, имеющие определенную длину, которая является самой востребованной в данном регионе.
• Сварные балки повышают рентабельность проекта. Стоимость подобных изделий ниже, чем горячекатаных, их масса выше, а прочность находится на необходимом уровне. С помощью этих металлоконструкций легко создавать большие пролеты, что приведет к снижению общего веса конструкции, уменьшению расхода материалов, а значит, положительно повлияет и на стоимость.

Нужно также отметить, что технология изготовления сварных двутавров позволяет получить биметаллические балки, которые относятся к подтипу специальных и не могут быть изготовлены другим способом.

Какие виды бывают

Продажа швеллера и двутавра сегодня производится многими компаниями, однако нужно помнить о том, что производство подобных металлоконструкций должно осуществляться в соответствии с ГОСТ. Так государственный стандарт выделяет несколько типов балок — горячекатаные и специальные.

В первом случае речь идет о двух видах изделий. Один из них имеет наклонные грани полок, а другой параллельные. Балки с наклонными гранями регламентируются ГОСТ 8239, где сказано, что угол наклона граней должен находиться в пределах от 6 до 12 процентов.

В отличие от швеллеров двутавры этого типа имеют только два класса точности прокатки: Б – повышенной точности и В — обычной.

Прогиб стенки не должен превышать 15% от её толщины, а кривизна требуется менее 0.2% от длины изделия. Для класса точности «Б» производится притупление наружных кромок полок (менее 2.2 мм), а для «В» подобные работы не требуются. Отклонения по массе при производстве в пересчете на массу 1м3 не должны выходить из области минус 5%, +3%. В отдельных случаях стандарт допускает ужесточения последнего требования, если был заключен соответствующий договор между изготовителем и потребителем.

Двутавры с параллельными гранями полок производятся в соответствии со стандартом 26020. Он распространяется на все изделия такого типа, высота которых находится в пределах 100..1000 мм, а полки имеют ширину 55..400 мм. Все подобные балки разделяются на:

• нормальные;
• широкополочные;
• колонные двутавры.

Стандартные швеллер, двутавр или другие балки могут иметь длину до 12 м, однако прокат по ГОСТ 26020 изготавливается до 24 метров.

Специальные балки

Двутавры этого типа производятся по ГОСТ 19425. К данной категории относятся балки для подвесных путей (М), армирования шахтных стволов (С) и специальные решения для нужд автомобильной промышленности. Все изделия делятся на две категории точности – высокой «А» и повышенной «В». В данном случае уклон внутренних граней выбирается 12% для балок «М» и 16% для балок «С». Притупление наружной кромки профиля выбирается в пределах 0.3 от средней толщины полки.

Размер или номер двутавра показывает его условную высоту, выраженную в сантиметрах. Например, двутавр №10 представляет собой балку, имеющую высоту 10 см.

Подводя итоги, отметим, что выше мы описали все виды используемых сегодня металлических двутавровых балок. На нашем сайте приведена достаточно подробная информация и по другим металлоконструкциями. Если вам требуются данные по таким изделиям, как швеллер, двутавр или гнутый швеллер, то здесь вы найдете все необходимые сведения.

Двутавровая балка: основные размеры, особенности использования и расчет веса (115 фото)

Балкой называются стержни, работающие под нагрузкой с изгибом. Строительная механика разделяет балки на:

В строительстве применяют двутавровые балки из различных материалов. Наиболее распространены железобетонные, деревянные и металлические балки перекрытия. У каждого материала имеются свои положительные и отрицательные свойства.

Положительные свойства дерева — небольшой вес. Отрицательным является горючесть. Железобетонные балки имеют значительный вес. Их используют в основном в сборных железобетонных каркасах.

Металлические балки получили развитие в строительстве многофункциональных зданий. Применяя метод серийного проектирования, появилась возможность строительства заводов по изготовлению одинаковых элементов из металлоконструкций.

Балки могут быть составной частью в других сложных конструкций (рама, ферма и др.). Рамой называется система балок, жестко соединенных в узлах. Рамы могут быть многоэтажными и многопролетными.

Фермами называется балочная система, остающаяся неизменной, если все узлы соединены шарнирно. Комбинированными системами называются балочные конструкции, работающие на все виды нагрузок.

Биконструкциями называются балочные системы, спаренные в вертикальных и горизонтальных направлениях и остающееся как неизменяемое целое под действием нагрузок.

Материал для балки

Эти балки изготавливаются из различного материала и в описание двутавровых балок составной частью входит запись, из чего они изготовлены. Наука, изучающая металлоконструкции в основном базируется на результатах практического испытания образцов балок. В результате все конструкторы пришли к выводу, что форма двутавра (Н) самая экономичная по расходу металла.

Металл — сплав железа и углерода и другими примесями в определенных пропорциях, полученный плавлением в мартеновских печах. Стальные балки изготавливаются из металла групп А, Б и В. В описании маркируются балка двутавр Б 20.

Группа «А» (Ст0, Ст1, Ст2, Ст3) для использования в конструкциях только с механической обработкой металла балки. Группы «Б», «В» по химическому составу может подвергаться электросварочному воздействию без потери прочности.

Сталь поставляется горячекатаной — сортовой, фасонной, толстолистовой, тонколистовой, широкополосной и холоднокатаной — тонколистовой и проволоки. Для каждой партии необходимо составлять паспорт с указанием необходимых для расчетов данных, согласно государственным нормам и ГОСТ.

Составлены таблицы с параметрами всех размеров двутавровых балок и данными для расчета несущей способности. За основной параметр принят момент инерции площади поперечного сечения относительно центра.

Несущая способность балки

Чтобы понять, как рассчитать нагрузку двутавровой балки, необходимо по довольно запутанной формуле от внешней приложенной силы определить требуемый момент инерции сечения. Основная теория конструкторского расчета заключается в том, что твердое тело, его свойства во всех направлениях одинаковы.

При расчете двутавровой балки на прочность и жесткость принимают упрощенную схему нагрузок балки на опорах. По характеру действия нагрузки делятся на статические и динамические, на постоянные и кратковременные.

Нагрузки на двутавровую балку измеряются в кг на метр длины. Чтобы сопротивляться внешним силам размеры двутавровых балок, должны быть достаточными, чтобы конструкция была прочной и жесткой.

Определив размеры балочных конструкций здания, проектная контора выполняет проектную документацию на весь монтажный цикл. Все спецификации на металлоконструкции передаются на завод изготовитель. Двутавровые балки могут изготавливаться из отдельных элементов.

Составные балки требуются только для уникальных сооружений, если по нагрузкам нет возможности подобрать типовую двутавровую балку. Изготовление составных балок трудоемкий процесс. Расчет таких балок отличается от типового расчета стандартного профиля. Фото двутавровой балки из листового металла прилагается.

Расчет прокатной двутавровой балки для перекрытия первого этажа загородного дома выполняется в следующем порядке. Принимаем условные размеры. Пролет от стены до стены равен 5 м + опирание на стену 0.3 м. Балки предполагается укладывать через один метр.

Назначаем условно нагрузку на балку 500 кг (5 кН) на один погонный метр длины (2 взрослых человека + мебель + вес ламината и конструкции перекрытия + вес самой балки). Изгибающий момент будет равен нагрузка (5 кН/м) умноженная на пролет (5 м) в квадрате (25) и разделить на 8.

Требуемый момент сопротивления буде равен изгибающему моменту (15.625) умноженному на 100 и разделить на 1.12 и на 21. Итого получаем требуемый момент сопротивления 66.43 Нормативное обозначение момента сопротивления назначено Wy. По сортаменту выбираем c запасом двутавр № 14 Б2 с Wy = 77.3

Заключение

При наличии готовых таблиц и схем проблема устройства перекрытия своими руками решается, не привлекая дорогих специалистов.

швеллер 20: размеры,описание,характеристики,параметры,изготовление ,фото | Строительные материалы

Изготовление швеллера 20

Следуя ГОСТ 8240-97 швеллер 20мм производиться только на предприятиях. Однако при покупке стоит лично удостовериться в этом и проверить изделие на наличие сертификата соответствия. В противном случае могут возникнуть огромные дефекты при эксплуатации зданий или же вовсе конструкция развалиться.

В основном в основе производства лежат сплавы с добавлением конструкционной углеродистой и низколегированной стали. Такие сплавы имеют специальные марки ст2пс и ст3сп соответственно.  В химическом составе сплавы имеют множество разных металлов (например, алюминий).

Производители швеллера 20П указанного типа используют горячекатаную методику для выпуска материалов. Суть технологии в том, что сырье проходит несколько этапов деформации механическим путем, которая проводится на специальном стане. Оборудование оснащается рядом прокатывающих установок, которые последовательно изменяют геометрию металла до приобретения им необходимого профиля. При настройке систем руководствуются конечными показателями размерностей, за исключением значений радиусов скругления полок с внутренней стороны, кромок полок и угла между их поверхностями. Данные параметры выставляются с учетом правильного построения калибров.

Отличие данной технологии от альтернатив в том, что перед началом профилирования заготовка швеллера 20П проходит этап разогрева до высокой температуры. Точные показатели зависят от выбранного металла, то есть уровня, при котором он прогревается до состояния повышенной пластичности. На этом этапе сырью придается качество, позволяющее производителю швеллера 20П исключить возникновение внутренних напряжений в структуре, а также снизить износ рабочих элементов систем и число этапов профилирования.

После достижения заданной отметки начинается обработка металлической заготовки. Она последовательно проходит через валки, которые с каждым шагом придают геометрию, более близкую к требуемому результату. На выходе с вальцов стальная деталь приобретает форму типового размера.

За счет прогрева, структура металла получается равномерной, нагрузку такие материалы держат лучше альтернатив. Не требуется дополнительная температурная обработка для снижения внутренних напряжений изделия. Однако, в сравнении с аналогами, цены швеллера 20П оказываются выше, так как этапы выпуска, в частности, разогрев до необходимой отметки, требуют затрат значительных ресурсов.

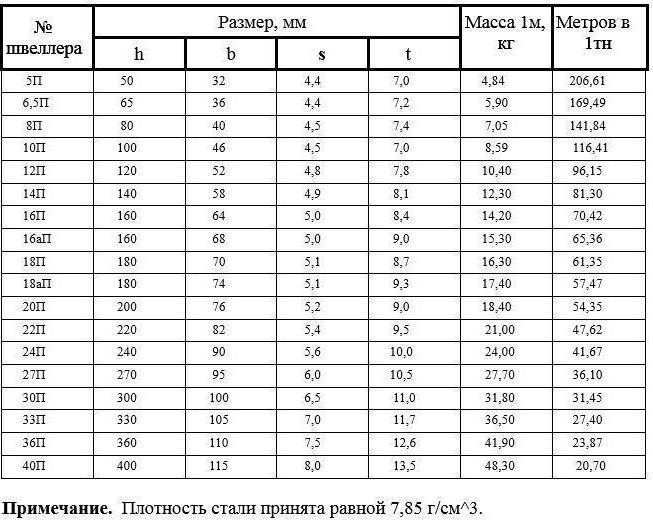

Сортамент швеллера 20

Сортамент швеллеров велик и имеет специальные буквенные обозначения для того, чтобы не перепутать и с легкостью узнать способ производства:

1. «П»- швеллер 20П имеет параллельные грани полок.
2. «У»- внутренние грани полок расположены под углом.
3. «С» — специальный швеллер. В ГОСТ не прописаны определение параметры данного изделия. Так как подобные швеллеры изготавливаются под заказ, и клиент сам устанавливает нужные ему параметры.
4.  «Л»- легкий. Изготовление осуществляется по ГОСТ, но в процессе производства будут добавлены только легкие металлы.
5. «Э»- экономный швеллер. Используется меньше металла при производстве.
6. «В»- такой швеллер используется только для строения машин или вагонов.
7. «Т» металлическое изделие, которое нашло свое применение для тракторов.

Все швеллеры производятся несколькими способами:

1. Метод горячего проката.
2. Холодного проката или гнутый швеллер.
3. Специальный способ.

Швеллер 20 может изготавливаться методом горячего проката. Процесс производства более детально описан в ГОСТ 8240-97.

Размеры швеллера 20

Исходя из вышеописанного, изготовление швеллера 20 происходит с соблюдением ГОСТ. Стандартным размером швеллера 20 является 20 метров. Но всегда можно заказать швеллер с нужными параметрами. Такой швеллер обозначается специальной маркировкой в виде буквы «С».

Технические характеристики швеллера 20

Рассматриваемое изделие является более тяжелым, нежели швеллер 16П, например, потому параметры выше по прочностным характеристикам, но и масса компонентов возросла. Выпуск продукции ведется с опорой на требования нормативного документа государственного уровня на швеллер 20П ГОСТ 8240, который вступил в силу в 1997 году и с тех пор не претерпел серьезных переработок.

Ширина проката соответствует 200 мм и указывается в маркировке в сантиметрах, то есть поделенной на 10. Высота полок равняется 76 мм, при этом элементы имеют толщину, равную 9,0 мм. Толщина стенки напротив, равномерна по всей протяженности, за исключением скругленных оснований на переходах в полки, равняется значение – 5,2 мм. Внешние углы профиля прямые, а внутренние имеют скругление, за счет этого продукция получает большую жесткость и прочность, в сравнении с таким аналогом, как гнутый швеллер, у которого оба угла закруглены. Значение радиуса с внутренней части приравнивается к 9,5 мм. Кромки полок изделия так же закруглены с внутренней стороны детали, радиус равен 5,5 мм.

Существуют и прочие аспекты для швеллера 20 ГОСТ 8240, которые оцениваются скорее в процессе проектирования и имеют значение больше для экспертного сообщества металлургической сферы и закупающих материалы инженеров:

• площадь сечения компонента в поперечном направлении соответствует 23,4 см²
• моменты инерции по осям Х и У равны соответственно 1530 см⁴; и 134 см⁴;
• моменты сопротивления по тем же направления приравниваются к 153 см³ и 25,2 см³;
• радиус инерции равен 8,08 и 2,39 см для оси Х и У;
• статический момент полусечения приравнивается к отметке 88 см³.

Прежде чем купить швеллер 20П стоит учесть еще два аспекта, которые уместно знать, как рядовым строителям при реализации бытовых проектов, так и представителям профессионального сообщества. Первый из них – это масса погонного метра, а второй – цены швеллера 20П. Во втором случае речь идет о значительном разбросе, который зависит от региона и параметров продукции, связанных с возможностями выпускающей компании. Важно учитывать, что на стоимость действует достаточно выраженная сезонность, то есть при завершении строительного сезона цены швеллера 20 незначительно падают, а с его началом растут, обычно в пределах 10 процентов.

Швеллер 20 представляет собой металлическое изделие П-образной формы. Благодаря этому швеллер способен выдерживать огромные нагрузки, несмотря на малую массу.

Швеллер 20 имеет следующие технические параметры:

1. Высота полки 200мм.
2. Ширина 76мм.
3. Толщина стенок швеллера 5.2мм.
4. Толщина полок 9мм.
5. Поперечное сечение 24мм^2.
6. Радиус внутренних закруглений 9.5мм.

На фото можно посмотреть швеллер 20мм.

Вес швеллера 20

Вопреки тому, что в составе швеллера присутствует сплав, деталь получается прочной и мало весит. Швеллер 20 имеет маленькую массу на один погонный метр. Это главный плюс, благодаря которому швеллер пользуется огромным спросом среди строителей. Вес 1 метра швеллера 20 составляет 18,40 кг.

Преимущества швеллера 20

1. Материал отвечает все требованиям прочности.
2. Швеллер 20 придает большую жесткость.
3. Не подвергается деформации и коррозии.
4. Небольшая масса, благодаря чему работа с деталью не представляет сложностей, даже на высоте.

Швеллер 20 ГОСТ представляет собой стандартную инструкцию по предложенному сортаменту. Каждое предприятие должно соответствовать ГОСТ. В таком случае в результате получается идеальный швеллер, который можно без опасений использовать в любой в сфере производства.

9.5 мм

2.30 cм

5.2 мм

200 мм

9.0 мм

76 мм

Купить швеллер 20 можно различных типов, которые распространяются и на весь сортамент продукции в целом. Распространенные группы следующие:

• продукция, отличающаяся наличием уклона между полками. Маркируются такие материалы литерой У, например, швеллер 20У, и отличаются наличием угла между элементами конструкции и вертикалью. Удобно использовать такие изделия в качестве направляющих, так как геометрия обеспечивает надежную поддержку для роликов и аналогичных систем;
• вторая группа имеет обозначение П, входит в нее и рассматриваемое изделие. Производители швеллера 20П создают материалы этого класса с параллельными полками. Такие изделия имеют большую жесткость, если усилие прикладывается к площадке, так как деформации мешают полки, потому в строительной сфере и машиностроении продукция нашла широкое применение, в том числе в виде несущих элементов;
• третий класс маркируется Э, то есть экономичные изделия, грани которых параллельны. Название серия получила за счет того, что цены швеллера 20 этого класса оказываются доступнее аналогов. Достигается этот фактор за счет снижения затрат металла при выпуске профиля, очевидно, что страдают от этого в первую очередь несущие характеристики, потому прокат гарантированно работает в условиях с меньшими постоянными/переменными воздействиями. Для серьезных нагрузок стоит купить швеллер 20П;
• схожей по характеристикам можно назвать категорию Л, то есть легкие профили. Компоненты конструкций облегчены, что делает их разумным решением при необходимости придать системе высокую прочность при экономии веса;
• производители швеллера 20 так же выпускают материалы с маркировкой С, то есть специальную продукцию. Данные компоненты имеют уклон внутренних граней, что роднит их с классом У. По этой причине сечение в поперечном направлении у отмеченных групп схоже, аналогичным образом общие черты имеют профили П, Э и Л. Уклон полок для специального типа и У соответствует разбросу от 4 до 10 процентов.

Помимо приведенных классов существует разделение по точности прокатки. Купить швеллер 20 можно высокой точности профилирования и повышенной, группа А и Б соответственно. От показателя зависит строгость допустимых отклонений от табличных параметров, а значит надежность при эксплуатации. Материал лучше поддается расчетам несущей способности при проектировании, так как выше вероятность соблюдения оптимального уровня. За характеристики приходится расплачиваться повышением цены швеллера 20 П.

Отдельного внимания заслуживает сортамент проката, согласно нормативам стандарта, можно купить швеллер 20 П, а так же различные типовые размеры шириной от 50 до 400 мм с полками от 32 до 115 мм.

Швеллер фото, рисунки и картинки швеллера горячекатаного и гнутого, фотографии с изображением швеллеров, кадры фотографических снимков швеллера смотрите в фотогалерее компании Сталь-МТ

Галерея фото швеллера постоянно пополняется и обновляется. Если размещенные фотографии швеллера, помогут нашим покупателям сделать правильный выбор при приобретении стального проката данного вида, то мы не напрасно создавали эту фото галерею. Стоимость швеллера смотрите в прайс-листе или узнавайте по телефону: 8 (495) 762-02-88.

Среди размещенных на этой странице фотографий Вы можете увидеть фото швеллера горячекатаного (серии «П» и «У») и картинки швеллера гнутого. При создании данной галереи мы ставили перед собой задачу показать наглядно нашим клиентам (особенно тем, кто заинтересовался представленным видом стального проката в первый раз) как выглядит этот строительный металл и в чем заключается визуальное отличие катаного швеллера от холодногнутого швеллера. Для более детального просмотра фотографий с изображением швеллера фото увеличиваются. Собранные здесь картинки и рисунки швеллера сопровождаются описанием изображенного на них строительного металла. Также на нашем сайте Вы можете заглянуть в галерею с фото уголка металлического.

Смотрите фото швеллера, избегайте ошибок при выборе стройматериала, присылайте заявки на электронную почту и приобретайте стальной швеллер в компании Сталь-МТ.

Швеллер картинки

Смотреть фото швеллера

Фотография металлопроката швеллер

Мы уверены, что внимательно посмотрев на фото швеллера и изучив краткое описание изображенного на них металла, Вы легко сможете отличить швеллер холодногнутый от швеллера горячекатаного. В свою очередь, разглядывая фотографии с изображением поперечного сечения швеллера горячекатаного, Вы наверняка заметили, что этот вид стального проката серии «У» отличается от проката серии «П». На фотоиллюстрациях и картинках хорошо видно, что швеллер горячекатаный серии У имеет уклон внутренних граней параллельных полок, а грани полок швеллера серии П не имеют такого уклона.

Швеллер горячекатаный и гнутый, изображенный на фотографиях, а наравне с ним и другие виды металлопроката компания Сталь-МТ продает со склада от одной штуки.

Интересующую Вас информацию о швеллерах, фотографии которых были размещены в фото галерее, а также получить ответы на вопросы связанные с покупкой, доставкой и резкой швеллера можно по многоканальному телефону: 8 (495) 762-02-88

Надеемся, Вам понравилась фото галерея картинок швеллера! Фото швеллера обновляются, а партнерство сохраняется! Швеллер в компании Сталь-МТ метрами и тоннами!

это что такое? Виды, описание и сфера применения швеллеров

Швеллер — это очень востребованное сегодня изделие, изготовленное из металла. Его главным отличительным свойством является сечение П-образной формы. Толщина готового изделия может составлять от 0,4 до 1,5 см, а высота стенок — 5-40 см. Тонкополочные изделия изготавливаются с помощью обработки гибкой полосы при помощи специальных профильных станов. Швеллеры, производимые из цветных металлов, получают после обработки заготовки прессованием и выдавливанием, а стальные – по технологии горячей прокатки металлической заготовки на сортовых станах. Все разновидности этого материала широко применяются в строительной отрасли.

Изготовление стального швеллера

Стальной швеллер (ГОСТ 8240-97) имеет ярко выраженное отличие от обычной балки, которое заключается в наличии особого сечения П-образной формы. Такие металлоизделия получают путем прокатки заготовок горячим методом или с применением технологии холодной деформации стальных листов. Его производят в виде стального сортового проката 3пс/сп5 и проката из сплавов 09г2с. Швеллеры в зависимости от формы делятся на две разновидности:

• параллельный — внутренние грани расположены строго параллельно относительно друг друга;
• уклонный — внутренние грани размещаются под уклоном.

Сфера применения

Как упоминалось выше, швеллер — это очень востребованный и популярный материал, без которого не может обойтись ни одна стройка. Он применяется при возведении зданий и сооружений жилого и промышленного назначения, частных и загородных домов, заборов и ограждений, мостов, металлоконструкций и ферм.

Горячекатаный швеллер

Одной из разновидностей стального является горячекатаный швеллер, сечение которого также П-образной формы. Его изготовляют в виде двух полок, которые друг к другу расположены параллельно, и одной соединяющей стенки. Такой швеллер делится на 3 разновидности:

• с кратной немерной длиной;
• с кратной мерной длиной;
• с мерной длиной.

Что касается размеров швеллера, то они могут быть и нестандартными, поскольку все зависит от пожеланий и требований заказчика. Внутренние грани должны иметь уклон не более 10 %. Горячекатаный швеллер – это универсальный материал для легкой и тяжелой отраслей промышленности.

Разновидности

Сегодня существуют другие разновидности горячекатаного швеллера, например специальный для вагоностроения и такой же для автомобилестроения.

Гнутый стальной швеллер производят из низколегированной, горячекатаной, холоднокатаной и углеродистой стали на гибочных станках. Он делится на два вида: неравнополочный и равнополочный. Применяется такой металлопрокат в случаях, когда на возводимую конструкцию будут оказываться огромные нагрузки на изгиб.

Швеллер: размеры

Таблица ниже содержит характеристики швеллеров марки У (грани расположены с уклоном).

Следующая таблица содержит характеристики горячекатаных швеллеров марки П с параллельными гранями.

Условные обозначения:

• t – толщина полки;
• b – ее ширина;
• h – высота готового изделия;
• s – толщина стенки.

Таким образом, стальной швеллер – это изделие, предназначенное для придания возводимым конструкциям более высокой устойчивости. Всю осевую нагрузку такой металлопрокат принимает на себя и равномерно ее распределяет по своей поверхности. Благодаря этому обеспечиваются высокая жесткость и прочность металлоконструкции при нагрузках на изгиб.
