Система слива воды с крыши: Слив с крыши своими руками: пошаговая инструкция по изготовлению – Система слива дождевой воды с крыши —

Содержание

Слив дождевой воды с крыши

Стекающая с крыши дождевая вода обладает колоссальной разрушающей силой. Во-первых, намокают стены и фундамент дома, что приводит к их быстрому износу. Во-вторых, вода, падающая с высоты на отмостку, за короткое время выбивает и вымывает на ней ложбинки. Бетонная отмостка может довольно быстро разрушиться, как и тротуарная плитка. В-третьих, вся стекающая с крыши вода впитывается в грунт прямо рядом с домом, что приводит к подтоплениям подвалов и цокольных этажей. Можно еще долго перечислять последствия, но уже и так понятно, что необходим отвод воды с крыши. Для этого под свесом кровли обязательно монтируется водосточная система, которая собирает воду, стекающую с крыши, и направляет ее в предназначенное для этого место на участке. Чтобы все сделать правильно, стоит ознакомиться с тем, какие понадобятся элементы водосточной системы, из каких материалов они могут быть, а также с технологией их монтажа.

  1. Система слива воды с крыши – элементы
  2. Виды желобов и водосточных труб
  3. Виды кронштейнов для крепления желобов
  4. Монтаж системы слива дождевой воды с крыши
  5. Куда отвести воду с крыши



Система слива воды с крыши – элементы



Существует два вида водосточных систем – внешняя и внутренняя.

Внешняя водосточная система устанавливается на кровельных свесах в том случае, если крыша является скатной (односкатной, двухскатной, вальмовой и т.д.). Этот вид системы применяется на большинстве загородных домов, поэтому именно ее мы и будем рассматривать более подробно.

Внутренняя водосточная система обустраивается на плоских крышах, где кровельный материал имеет специальный уклон, ведущий к воронке – приемнику дождевой воды, которая затем поступает в водосточную трубу внутри строения или в технических полостях.

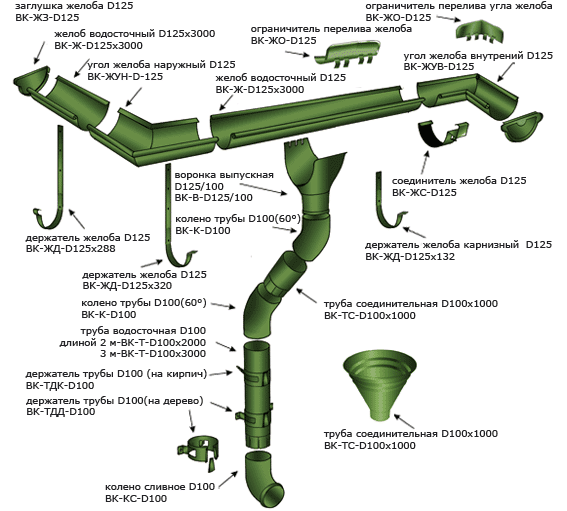

Элементы внешней водосточной системы:

  • Желоб водосточный. Служит для сбора воды, стекающей с кровли дома. Может иметь различную форму и размеры, изготавливается из различных материалов. Далее по желобу вода направляется в водосточную трубу, которая направляет воду в слив для воды с крыши.

  • Соединители для желобов. Обычно желоба водосточной системы не бывают длиннее 2,5 м, поэтому для монтажа водостока на крыше, длина которой больше, необходимо соединять желоба между собой. Соединители оснащены резиновыми уплотнителями, которые обеспечивают герметичность соединения, а также служат для компенсации температурного расширения материала желобов.
  • Угол желоба. Различные угловые элементы для обвода внутренних углов дома. Обеспечивает отличную гидродинамику.
  • Кронштейны. Различного рода элементы, которые необходимы для закрепления желобов к крыше. Это могут быть крюк длинный для подвешивания желобов, крюк короткий, крюк компактный. Все они имеют различную конструкцию и используются в разных ситуациях.
  • Воронка желоба. С помощью нее вода из желобов собирается в водосточную трубу. Обязательный элемент для монтажа водостока, при правильном монтаже дополнительная герметизация не требуется.
  • Заглушки водосточного желоба устанавливаются по краям желоба, чтобы не стекала вода.
  • Труба. В нее сливается вода из желобов. Далее по трубе вода сливается в предназначенное для этого место. Устанавливается под воронкой и надежно к ней закрепляется.
  • Колено трубы и колено стока используется для отвода воды подальше от цоколя и отмостки строения. Колено трубы служит для изменения направления водосточной трубы. Колено стока устанавливается внизу таким образом, чтобы вода попадала прямиком в ливневую канализацию.
  • Кронштейны для крепления трубы. Служат для закрепления водосточной трубы к стене дома, дабы ее положение не могли нарушить порывы ветра.

В дополнение к вышеперечисленным элементам иногда используется защитный колпак-сетка на желоб, чтобы в него не попадал мусор, например, листья. Ведь засоренный водосток начинает плохо выполнять свои функции. Также вместо водосточной трубы могут использоваться декоративные водосточные цепи, по которым вода стекает в емкость или на клумбу, расположенную сразу под воронкой. Такая цепь может быть настоящим украшением дома, если ее правильно обыграть другими предметами экстерьера и подобрать желоба, органично сочетающиеся с цепью.




Виды желобов и водосточных труб

Желоба и трубы являются главными элементами системы, обеспечивающей отвод дождевой воды с крыши. На рынке можно приобрести готовые комплекты водосточных систем, состоящие из различных элементов, после соединения и монтажа которых можно быть уверенным, что сбор и сток дождевой воды обеспечен. Главное – правильно подобрать размеры. Обычно диаметр желоба варьируется от 90 мм до 150 мм, а диаметр водосточной трубы от 75 мм до 120 мм.

Какого диаметра желоб и водосточную трубу выбрать, зависит от размеров кровли дома. Для крыш с небольшим скатом от 10 до 70 м2 подойдут желоба диаметром 90 мм, а трубы – 75 мм. Для крыш с площадью ската больше 100 м2 используются желоба диаметром 100, 120, 130 и 150 мм, а трубы – 90 мм, 100 и 120 мм.

Помимо размеров элементы водосточной системы отличаются материалом изготовления и даже формой.



Материал желобов водостоков



Водосточные системы, в том числе и желоба, могут быть либо металлическими, либо пластиковыми

. К металлическим относятся желоба из оцинкованной стали, алюминия, меди, титан-цинка и пурала (оцинкованная сталь, покрытая с двух сторон полимером).

Желоба из оцинкованной стали хоть и более устойчивы к влиянию воды, чем желоба из жести, которые использовались ранее, тем не менее, быстро выходят из строя под влиянием кислотных дождей. Поэтому в последнее время их используют все реже и реже, и то только потому, что они самые дешевые. А вот изделия, покрытые полимерами, например, пуралом, устойчивы к коррозии, выцветанию материала, а также механическим воздействиям. Такие желоба выпускаются в широкой цветовой гамме, так что можно подобрать изделие, наилучшим образом сочетающееся с фасадом здания. Соединение желобов из оцинкованной стали, покрытой полимером, производится с помощью специальных соединительных элементов с уплотнительными резинками, замками и скобами. А кронштейны имеют защелкивающуюся конструкцию. Недостатком подобных изделий является хрупкость покрытия, которое можно повредить при транспортировке или монтаже, и тогда на месте скола полимерного покрытия будет образовываться ржавчина.

Желоба из алюминия покрываются лаком или окрашиваются в различные цвета, поэтому служат длительный срок. Изделия покупаются в готовом виде и соединяются заклепками и клеем для алюминия, также для уплотнения может быть использована специальная паста или силикон. Помимо готовых изделий существует возможность изготовить сток для воды с крыши из листового алюминия непосредственно на стройплощадке, разрезав полотно и выгнув определенным образом.

Медные желоба считаются самыми долговечными. Они изготавливаются из чистой меди без дополнительных покрытий. Соединяются между собой фальцем или пайкой. Чаще всего монтируются на фальцевых медных кровлях. Со временем медь окисляется, приобретая зеленоватый оттенок, а позже – почти малахитовый. Это так называемая патина – оксид меди. Она придает всей кровле некую изысканность. На общем фоне такой кровли желоба и водосток не будут выделяться вовсе, как бы являя собой одно целое с крышей.

При монтаже медных водостоков необходимо помнить о том, что они не должны соприкасаться с другими металлами – алюминием или сталью, и кровля дома тоже не должна быть изготовлена из этих материалов, иначе стекающая с них вода приведет к коррозии меди.

Желоб из титан-цинка может иметь естественный серебристый цвет, а может быть специально покрыт патиной. Кстати, титан-цинком называется материал, который на 99,5 % состоит из цинка, а остальную часть составляют добавки меди, алюминия и титана. Титан в данном случае придает определенную прочность изделию, так как сам по себе цинк очень хрупкий. Желоба из титан-цинка соединяются пайкой, в процессе которой используются специальные пасты. Данный вид желобов является самым дорогим из существующих на данный момент, поэтому используется крайне редко. Зато прослужить может до 150 лет.

Желоба из ПВХ – самые распространенные. Пластмасса, из которой они изготовлены, прокрашивается в своей массе, поэтому цвет изделия получается однородным и даже если поверхность будет повреждена, этого не будет заметно, как если бы материал был окрашен только снаружи. Чтобы сделать ПВХ более устойчивым к воздействию ультрафиолетовых лучей и химической агрессии, поверхность желобов покрывается акрилом или диоксидом титана. Между собой желоба из ПВХ соединяются с помощью соединительных муфт с резиновыми уплотнителями, защелок и клеевых соединений. Срок службы водостока из ПВХ может достигать 50 лет, а все за счет того, что ПВХ не боится коррозии, выдерживает перепады температур (-50 °С – +70 °С), а также большие снеговые и ветровые нагрузки. В процессе схода снега с крыши ПВХ желоба не повреждаются за счет того, что не имеют уязвимого покрытия. Например, если лед с крыши оцарапает пурал, прослужит такой желоб уже не долго.


Форма желобов водостоков

Помимо того, что желоба изготавливаются из различных материалов, они еще могут иметь различную форму. Сечения желобов бывают такие: полукруглые, трапециевидные, полуэллиптические, квадратные и прямоугольные, а также имитирующие форму карниза.

Полукруглые желоба – самые распространенные и подходят к любой конструкции крыши. Их отвернутые внутрь и наружу края являются ребрами жесткости, которые повышают устойчивость желобов к механическим нагрузкам. Полуэллиптические желоба способны вместить и переместить больший объем воды, поэтому используются для отвода воды с крыши дома с большой площадью ската. Квадратные и прямоугольные желоба подбираются под определенный дизайн, поэтому используются не везде. К тому же подобная конструкция может легко повредиться во время схода снега с крыши, поэтому монтируется особым образом, а на кровле устанавливаются снегозадержатели.

Какой бы формы желоба не были выбраны, трубы к ним должны соответствовать: для полукруглых и полуэллиптических желобов – круглые трубы, а для коробочных (квадратных, прямоугольных и трапециевидных) – квадратные.



Виды кронштейнов для крепления желобов



Кронштейны – крюки для крепления желобов отличаются размерами и формой, а также местом крепежа. Именно от места крепежа и зависит форма:

  • Кронштейны, закрепляющиеся к ветровой доске, которая прибита вдоль кровельного ската. Такие крюки называют
    фронтальными кронштейнами
    , они прикручиваются шурупами к ветровой доске и имеют механизм регулировки.
  • Плоские выгнутые кронштейны закрепляются к стропильной ноге, если шаг между стропилами не превышает допустимое расстояние между кронштейнами для желоба, а также могут закрепляться к крайней рейке обрешетки или к сплошному дощатому настилу.
  • Плоские выгнутые кронштейны можно крепить к боковой части стропил, только предварительно их необходимо выгнуть.
  • Универсальные кронштейны можно крепить куда угодно: к ветровой доске, к последней рейке обрешетки, к стропилам во фронтальной части или сбоку, а также к сплошному дощатому настилу.

Обычно кронштейны идут в комплекте с желобами и всей водосточной системой, поэтому они точно соответствуют форме и цвету желоба. Например, для трапециевидных желобов используют кронштейны специальной трапециевидной формы. То же самое касается и остальных видов.

Материал кронштейнов зависит от материала желобов. Для медных изделий используются медные или стальные кронштейны. Для титан-цинковых желобов только титан-цинковые крепежи. А вот для желобов из ПВХ или оцинкованной стали, покрытой полимером, используют металлические кронштейны, которые покрыты композитной оболочкой или окрашены под цвет водостока.

Размеры держателей и кронштейнов должны соответствовать размерам желобов. Хотя есть универсальные модели, которые можно регулировать, поэтому они подойдут для желобов и труб любого диаметра.



Монтаж системы слива дождевой воды с крыши



Установка водосточной системы на скатной крыше – дело достаточно легкое, чтобы его мог выполнить один человек с напарником. Хотя в самой технологии монтажа есть некоторые важные нюансы и мелочи, которые определяют надежность всей системы. Если Вы сомневаетесь в своих силах, то лучше доверьте монтаж специалистам. Дело в том, что производители водосточных систем в большинстве своем дают гарантию на изделие. Если в процессе транспортировки или монтажа элементы системы будут повреждены, то гарантия аннулируется. Если обратитесь за помощью к профессионалам, у вас будет гарантия не только на изделия, но и на выполненные работы.

Если же Вы решили устанавливать сток для воды с крыши самостоятельно, то Вам пригодится инструкция ниже.

Первым делом необходимо определиться, из какого материала водосток Вам необходим, какой формы и цвета. Затем выполняется расчет, сколько каких элементов требуется. После покупки всего необходимого можно приступать к самим работам.



Закрепление кронштейнов



Крайне важно правильно определить, к чему лучше крепить кронштейны конкретно в Вашем случае. Помните, расстояние от желоба до стены не должно быть меньше 6 – 8 см. Иначе стена будет намокать, если не от сточных вод, то от конденсата.

Следующее правило – желоб должен располагаться с уклоном 5 – 20 мм на 1 м погонный, чтобы вода не скапливать в нем, а самотеком устремлялась в воронку и трубу. Поэтому кронштейны необходимо крепить не на одной горизонтальной линии, а со смещением. Перед тем как начать устанавливать кронштейны, необходимо выверить требуемый уклон и наметить его. Только затем можно начинать монтаж.

Как собрать воду с крыши и правильно рассчитать уклон? Берем длину ската, например, 8 м. Уклон должен составлять 10 мм на 1 м. Получается, что разница по высоте между верхним и нижним кронштейном должна быть 80 мм. Если длина ската больше 12 м, то необходимо обустроить две сливные трубы, а желоб выполнить с уклоном в две стороны. Начиная от середины ската, левая часть желоба должна иметь уклон влево и вниз, а правая часть – вправо и вниз.

Первым крепится самый верхний кронштейн. Он должен располагаться с противоположной стороны от сливной водосточной трубы. Установить его необходимо таким образом, чтобы стекающая с кровли вода попадала в него, но он не находился на пути сходящего лавинообразного снега, иначе система не выдержит. Расстояние от края крыши до первого верхнего кронштейна должно быть 10 – 15 см. Закрепляется он с помощью саморезов.

Вторым крепится последний самый нижний кронштейн. Его необходимо закрепить на саморезы, не закручивая до конца. Затем между кронштейнами натягивается строительная нить и по ней отмечаются места для крепления промежуточных кронштейнов. Расстояние между кронштейнами должно быть 40 – 70 см в зависимости от системы, самый распространенный шаг – 50 см. Закрепляются все промежуточные кронштейны.

Важно! Во время монтажа кронштейнов важно помнить, что желоба будут соединяться между собой, и кронштейн не должен приходиться на место под соединительным элементом. Также он не должен быть под приемной воронкой, а на расстоянии 10 – 20 см от нее.

Кстати, приемная воронка устанавливается не в углу ската, а на 40 – 70 см ближе к середине, на уровне стен дома.

Поэтому последний нижний кронштейн необходимо переставить чуть выше того положения, на котором его крепили сначала, чтобы вода могла стекать в воронку.



Установка желобов

Далее собирается желоб и устанавливается на кронштейны. Обычно желоба выпускаются длиной 1 м, 2 м и 2,5 м. Поэтому элементы необходимо предварительно соединить. Для этого используют элементы с уплотнительной резинкой.

По краям желоба устанавливаются заглушки, а в положенное место – приемная воронка/ливнеприемник. Ось лейки воронки должна совпадать с осью отверстия, вырезанного в желобе.

Желоб должен иметь уклон не только в сторону приемной трубы, но и в сторону «от дома». Это обеспечит безопасность и снизит возможность повреждения желоба при сходе лавины снега.



Монтаж водосточных труб и держателей

Последними устанавливаются водосточные трубы. Сливная труба должна точно располагаться под воронкой/ливнеприемником. К стенам труба закрепляется специальными держателями или хомутами. Крепление хомутов зависит от материала стен, это могут быть шурупы, гвозди, саморезы или дюбеля.

Держатели труб необходимо расположить в местах соединения труб – под каждым раструбом. Максимальное расстояние между держателями 1,8 – 2 м. Последний элемент трубы – сливное колено – должен располагаться так, чтобы отводить воду в предназначенное для этого место.



Куда отвести воду с крыши



Ну что ж, водосточная система установлена на крышу, осталось решить, куда будет отводиться вся собранная вода. А вариантов несколько:

  • Слив дождевой воды с крыши в емкость. Бочку или бак для дождевой воды можно расположить на удалении от дома (около 0,5 – 5 м) сверху, а можно закопать в землю. Стекающая с крыши вода будет накапливаться в емкости, а затем ее можно использовать для полива огорода или сада.

  • Слив дождевой воды в фильтрационный колодец. Если дождевая вода не нужна, и поливать Вы ничего не собираетесь, то ее можно отвести в сборный фильтрационный колодец. В грунте выкапывается котлован, на дно которого засыпается слой щебня. Затем сверху обустраиваться бетонный колодец, который до половины также засыпается щебнем вперемежку с песком, а сверху песком. Данная подсыпка служит абсорбирующим элементом. Просачиваясь сквозь песок и щебень, вода очищается. Такой колодец должен располагаться на удалении от дома минимум на 2 м, иначе может подняться уровень грунтовых вод вокруг дома.

  • Слив дождевой воды в канализацию. Если частный дом подключен к центральной канализации, то дождевые воды можно отводить в нее, но только по согласованию и за отдельную плату.

  • Слив дождевой воды в дренажную канаву или водоем. Дождевая вода достаточно чистая, чтобы не нанести вреда экосистеме, если выливать ее в дренажную канаву или водоем (озеро, реку, искусственную копанку). Главное – просчитать, чтобы уровень воды в дренажной канаве не поднимался слишком высоко в случае обильных дождей.

Отвод воды с крыши дома обязателен, чтобы она не подмывала фундамент и не разрушала его. Поэтому если есть возможность, то необходимо обустроить полноценную систему водостока. Если же такой возможности нет, например, такое бывает, если крыша покатая и выполнена из натуральных материалов – камыша или соломы, то ее свесы должны выступать за пределы дома как минимум на 50 см. Внизу желательно, чтобы вода стекала непосредственно на землю.

конструкция и составляющие, порядок монтажа ливневки с кровли

Без присутствия системы водоотвода на здании осадки могут повредить стены и фундамент. Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения. Установить систему можно самостоятельно, но важно учитывать все нюансы монтажа.

Ливнёвка на крыше.Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения.

Конструкция водоотвода

По способу организации водоотвод с крыши бывает неорганизованным и организованным. В первом случае не устанавливаются никакие ливневые системы, а жидкость с крыши падает непосредственно вниз.При этом она попадает на фундамент и стены, ускоряя деструктивные процессы в них. Организованный предусматривает закрепление ливневой конструкции на крыше, что позволяет отводить воду дальше от сооружения.

По способу монтажа система бывает наружной и внутренней. Первый тип монтируется под свесами кровельного материала и подходит для скатных крыш. Для изготовления такой конструкции применяется металл или пластик. Внутренний водосток обустраивается в домах с плоской крышей.

Он проходит в стене. При этом крыша делается под небольшим уклоном, в самой нижней части которого присутствует водоприемная воронка. Чаще всего такая система водоотведения с кровли монтируется в многоэтажных зданиях.

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

  1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
  2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
  3. Элементы для слива жидкости в канализацию.
  4. Внутренние и внешние углы.Применяются в сложной конструкции.
  5. Муфты. Они служат для соединения желобов, если конструкция длинная.
  6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
  7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
  8. Заглушка. Она устанавливается для ограничения потока воды.
Соединительная муфта.Муфты служат для соединения желобов, если конструкция длинная.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Как правильно рассчитать число труб для водостока?

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

Что касается воронки, то на 1 м.кв. горизонтальной площади крыши приходится1,5 см.кв. ее сечения. Расчет внутренних и внешних соединительных углов производится исходя из конструкции системы водоотвода.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

РазновидностьХарактеристика
ПолуэллиптическийХорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
ПолукруглыйОн устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

  1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
  2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
  3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Ливнёвка из меди.Ливневка из меди прочная, устойчивая к коррозии, имеет привлекательный внешний вид и продолжительный срок эксплуатации, но у неё высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Основные этапы монтажа системы водоотвода

Оборудование дачного дома ливневой системой можно осуществить самостоятельно. Для этого нужно произвести такие действия:

  • установить кронштейны;
  • смонтировать и закрепить желоба;
  • зафиксировать сточные трубы и их держатели;
  • обустроить отвод лишней жидкости в заранее выбранное место.

Проверка всех соединений проводится на каждом этапе выполнения работ.

Монтаж кронштейнов для слива

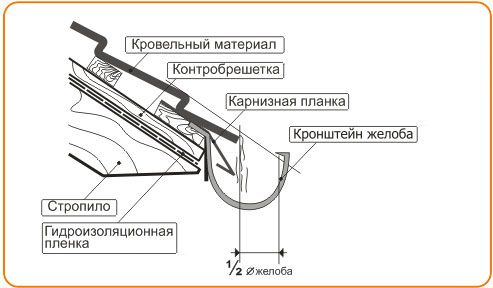

Для закрепления кронштейнов нужно соблюдать расстояние между желобом и стеной, которое колеблется в пределах 60-80 мм. В этом случае не образуется конденсат. Установку элементов делают с соблюдением уклона системы. Он составляет 5 мм на каждый погонный метр длины конструкции.

Сначала делается разметка кронштейнов. При длине кровельного ската около 6 метров перепад высоты в двух точках – первой и последней – составляет 60 см. От края крыши до крепежного элемента должен соблюдаться промежуток – 100-150 мм. Шаг между соседними кронштейнами колеблется в пределах 50-60 см для металлических конструкций и 30-40 см для пластиковых.

Сначала фиксируется первый верхний элемент, который находится на противоположной стороне от водосточной трубы. Следующим прикручивается последний, самый нижний кронштейн, после чего между крепежами натягивается бечевка и производится разметка остальных фрагментов. Для монтажа применяются стандартные саморезы.

Воронку нужно устанавливать на расстоянии 30-60 см от края желоба, причем фиксация производится за 15 см от нее.

Монтаж сточных желобов

Их нужно только собрать и зафиксировать на кронштейнах. Способ крепления зависит от типа системы и материала ее изготовления.

Установка сточных труб и держателей

Это последний этап сборки конструкции, на котором трубы для отвода воды устанавливаются строго под отверстием ливневой воронки. Для их фиксации используются хомуты, которые при помощи дюбелей прикручиваются к стене на расстоянии до 200 см друг от друга.

В последнюю очередь монтируется сливное колено, отводящее жидкость подальше от дома.

Куда отводятся дождевые воды с кровли дома?

После того как система будет установлена, нужно организовать место, где будет собираться дождевая вода. Тут возможны несколько вариантов:

  1. Емкость. В землю на расстоянии 0,5-1 м от здания вкапывается бочка, к которой направляется сливное колено. Ее можно устанавливать и на поверхности грунта. Собранная жидкость используется для полива домашних или огородных растений.
  2. Фильтрационный колодец. Она представляет собой яму, дно которой устилается щебнем. После этого монтируется колодец из бетонных колец.
  3. Канализация. Тут нужно предварительно получить разрешение соответствующих коммунальных служб.
  4. Дренаж или водоем.
Фильтрационный колодец.Фильтрационный колодец представляет собой яму, дно которой устилается щебнем.

Ливневка – обязательная конструкция, позволяющая защитить фундамент дома и его стены от разрушающего действия дождей, талой воды.

Делаем слив с крыши своими руками правильно

Одна из важных частей при постройке дома – это водоотвод. Он выполняет 3 функции:

  1. Защита от влаги. За счет правильно оборудованного слива с крыши своими руками, осадки не стекают по стенам на отмостку, ступени и фундамент. Защитная функция является основным критерием правильно смонтированного слива, потому как до его изобретения весь цоколь мог разрушиться всего за 8 лет после постройки.
  2. Декоративная функция. На стенах не будут оставаться пятна, здесь декоративная функция пересекается с защитной, ведь стены влага разрушает не хуже, чем фундамент. Сами по себе красиво выполненные сливы для крыши также придают общей картине дома завершенный вид.
  3. Сбор воды. Особенно значимым для людей, занимающихся садом и огородом, является то, что слив помогает собирать влагу от осадков. При доработке можно сделать отвод в бочку, или другую емкость в непосредственной близости от самого огорода.

Подготовительные работы

Расчёт материала

2 основные группы материала для любой подобной конструкции – это металл и полимеры.

Металлические конструкции дороже, но прочнее пластиковых. Кроме того, нужно подобрать устойчивый к коррозии материал. При желании можно обработать нержавеющим средством любой состав, после чего покрыть декоративным напылением, при необходимости.

Слив дождевой воды с крыши

Слив из металла может быть медным, алюминиевым, либо из оцинкованной стали (изготавливается из листов толщиной 1мм). Каждый вид имеет свое преимущество. Так, медный слив не нуждается в дополнительной обработке, является наиболее качественным и долговечным, но алюминиевый – будет самым легким, а стальной – наиболее дешевым.

Пластиковые элементы обойдутся по цене еще более низкой, чем любой металл, но они имеют существенный недостаток: при переходе температурой границы -10оС, пластик становится хрупким.

Составление системы водоотвода. Элементы системы

Перед монтажом и сбором сливной системы для крыши необходимо определить количество и размещение её элементов:

  • Труба. Крепится к стене, либо усилительным столбам вертикально и отводит воду в емкость для сбора, либо дренажную систему.Как установить сливы на крышу своими руками?
  • Желоб. Главный элемент, водосборник. Бывает квадратных, либо круглых форм-факторов, крепится к крыше (в нижней её части). Изготавливаемый размер желоба подбирается исходя из угла и длины склона крыши, т.е. от давления воды на желоб.Как установить сливы на крышу своими руками?
  • Воронка. Водоприемник соединяет трубу и желоб.Как установить сливы на крышу своими руками?
  • Заглушки. Для мест, где установка трубы и воронки не предусмотрена, ставится заглушка.Заглушки
  • Соединения и крепежи. Стена большой длины не позволяет разместить желоб без чрезмерного увеличения на него давления. Для укрепления и соединений желобов используют специальные элементы. С целью повышения прочности конструкции используют крепежи, которые фиксируют желоб к стене «намертво».
  • Углы. Конструктивной деталью, стыкующей два желоба на поворотах, являются углы. Некоторые формы углов позволяют совместить его с трубой и ливнеприемником.



Рекомендации по монтажуУстройство водосточной системы

В ходе работ стоит обратить внимание на некоторые вещи:

  • Используйте холодную сварку и резиновые уплотнители. Для более четкого стыка и надежной герметизации эти материалы подойдут лучше всего.
  • Соблюдайте уклон в сторону воронки. Даже при монтаже системы из металла образуются некоторые прогибы, возникающие под длительным воздействием природных условий. Изменение наклона желоба в ворончатую сторону устранит возможность скопления излишков жидкости.
  • Допускайте минимальную щель между желобом и стеной. При превышении расстояния между сливом и стеной более 50-ти мм, возникают протекания влаги на стену. Во избежание этого, плотность прилегания желоба к козырьку крыши должна быть максимально возможной.

Подготовка инструмента

Для нормальной работы без прерываний и попыток приспособить подручные средства потребуются:

  1. Рулетка
  2. Отвертка/шуруповерт и комплект саморезов
  3. Болгарская пила
  4. Нитка, либо разметочный шнур
  5. Отвес, уровень
  6. Маркер
  7. Силиконовый герметик и резиновые уплотнители (либо холодная сварка)
  8. Стремянка, лестница, или леса
  9. Наждачная бумага

Установка сливов на крышу

Установка труб

Кронштейны с креплениями

То, на чем держится система, устанавливается первоочередно. Отлично, если схема креплений и всего слива была предварительно отрисована на бумаге. Для начала, делается разметка с учетом текущего уклона крыши. В этот момент нужно рассчитать градус наклона желоба и пометить начальную/конечную точки на карнизе. Теперь все соединяется по линии и устанавливаются оставшиеся крепления.Как установить сливы на крышу своими руками?

При использовании металла в конструкции желобов, кронштейны расставляются с шагом 1 метр, если же сливы на крышу выбраны пластиковые – 60-80 см.

Желоба

При помощи саморезов желоба закрепляются к кронштейнам. Также для устранения возможности скручивания слива из-за солнечных лучей, на креплениях есть дополнительные держатели. При их отсутствии, можно решить вопрос несколькими саморезами, либо заглушками.Как установить сливы на крышу своими руками?

Установка желобов осуществляется на кровлю, либо край системы стропил. Лучше всего проводить систему слива прежде обивки крыши кровельным материалом, если это невозможно – используется первый вариант. Для облегчения ловли потока воды, при монтаже желобов добавляется отступ на 1/3 от сечения трубы. Это позволяет выступать большей части желоба.

На каждый метр длины сливной системы должен приходиться свой уклон. В целом, он составляет 3-4 мм для обеспечения беспрепятственного пути стекания для воды в воронку.

Чтобы предотвратить срыв конструкции снегом, или льдом нужно соблюсти отступ. Он составляет 30 мм от края крыши до верхней части желоба.

Трубы

После фиксации основных сливных элементов устанавливаются вертикальные трубы. Между самой трубой и воронкой при этом остается промежуток, который можно заполнить с помощью крепления от фитинга колена до расположения трубы. Это создает плавность перехода и эстетичный внешний вид конструкции.

Установка внутренней водосточной системы

Чтобы предотвратить просачивание воды, нужно плотно закрепить элементы. Подойдут круглые резинки, герметизирующий клей, либо холодная сварка, если система планируется из стальных элементов. В этом деле круглая резинка имеет преимущество в виде обеспечения подвижности системы за счет теплового зазора.

Хомута

Чтобы разместить их ровно, можно отметить по линии несколько черт при помощи отвеса: на метр трубы используется 2 хомута. В среднем на стену уходит 2-3 держателя с дополнительным креплением посередине.Как установить сливы на крышу своими руками?

Направляющее колено

Монтируется с конца трубы с целью устранения разбрызгиваний, а также корректировки нужного направления. Идеальным вариантом будет исполнение выступа около 25-35 сантиметров от стены.

Ловушка для листьев

Если возле дома растут деревья, листья которых в сезон падают на крышу, то для удобства можно сделать защиту от них. Ею может служить простая строительная решетка. При сгибании она должна образовать выпуклость на 1/2 выше уровня желоба спокойно умещаясь в нём.

Пути водоотвода

Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.

  • Слив с крыши в бочку можно расположить в непосредственной близости, либо на удалении до пяти метров от дома. Можно закопать в землю. Собранная вода используется для поливки растений в саду, или огороде.водоотвод
  • Слив в колодец с целью фильтрации подойдет, если поливать ничего не нужно, но есть немного щебня. Для этого нужно выкопать котлован в грунте, высыпать на дно слой щебня примерно в 2-3 метра и обустроить сверху бетонный колодец. Сверху нужно засыпать щебень вперемешку с песком, добавив слой чистого песка в завершение. Вся подсыпка образует отличный абсорбирующий элемент, который очистит воду, но нужно иметь ввиду дальность расположения от дома. Когда дожди сливаются колодец ближе 2-х метров от дома, существует риск поднятия грунтовых вод. Данное явление может привести к аварийным нагрузкам на стены, разрушению фундамента и другим малоприятным вещам.
  • Слив в водоем. Самый простой вариант, если никаких дополнительных использований воды не требуется. Дренажная канава, или водоем примут дождевую воду без вреда для экосистемы.
  • Слив в канализацию. По согласованию с жилищными службами можно организовать слив воды с крыши в общую канализацию, если дом к ней подключен. За это взимается определенная плата, которая уточняется непосредственно в ЖЭУ, или ЖКХ.

Заключение

По завершению всех работ и настройке конечного отвода воды, не лишним будет пригласить специалиста. Возможно, какой-нибудь знакомый, который со стороны увидит то, чего не разглядели вы. Оценка посторонних нужна для устранения незамеченных недостатков, чтобы избежать их развития в дальнейшем.

Когда вы убедились в надежности, надо не забывать об уходе за элементами. Если конструкция из металла, проверьте и обновите антикоррозийное покрытие примерно раз в год. Это не сложно и благодаря такому уходу, слив прослужит долгое время.

виды, материалы и его монтаж

Свободно стекающие с крыши потоки дождевой воды обладают большой разрушительной силой. Речь идет не только о вымывании земли из-под цоколя, но и о намокании и разрушении фасада, подтопления подвала и фундамента дома. Все это сказывается на внешнем виде дома и снижает срок его эксплуатации.

Решить все эти проблемы может организованная система водоотвода. Как правило, ливневый слив с крыши хозяева делают своими руками. Для этого в строительных магазинах есть все необходимые комплектующие детали. Остается лишь выбрать подходящий материал, разобраться в технологии монтажа и сделать систему стока воды.

Виды водосточных систем

Главным элементом системы стока воды с крыши являются желоба и трубы. Именно по материалу изготовления этих элементов и делятся ливневые системы. Давайте рассмотрим основные материалы изготовления.

Пример водосточной системы частного дома

Металлические ливневки

Металлическая система, обеспечивающая сток воды со скатной крыши, изготавливается из таких материалов:

  1. Оцинкованная сталь является классическим вариантом исполнения. При этом сделать желоба и трубы из оцинковки можно и своими руками.
  2. Обычная углеродистая сталь с полимерным защитным покрытием. Такой слив обладает повышенным сроком эксплуатации и выпускается в различной цветовой гамме.
  3. Медная система ливневого стока отличается оригинальным внешним видом. Чаще всего изготавливается на заказ, поскольку обладает высокой стоимостью.

Среди преимуществ, которыми обладают ливневые системы водоотвода, стоит выделить такие характеристики:

  • Высокая механическая прочность, позволяющая таким системам выдерживать значительные нагрузки.
  • Устойчивость к резким перепадам температуры.
  • Отличная морозостойкость.

Металлическая водосточная система дома

К недостаткам, которыми обладает металлический сток воды, можно отнести:

  • Большой вес конструкции.
  • Сложность монтажа своими руками.

Совет! Значительный вес металлической системы стока воды заставляет по-особенному относиться к монтажу. Элементы водоотлива нужно надежно крепить к фасаду дома, для этого лучше использовать усиленные стальные кронштейны.

Пластиковые ливневые системы

Пластиковый слив изготавливают из высококачественного поливинилхлорида, окрашенного в массе и покрытого защитным составом, придающим особой гладкости внутренним поверхностям.

Это увеличивает пропускную способность ливневки и на стенках задерживается меньше ила и прочего мусора. Рассмотрим основные преимущественные характеристики, которыми обладает пластиковая система ливневого стока воды с крыши:

Пластиковая водосточная система

  • Абсолютная устойчивость к коррозии и агрессивному воздействию атмосферной воды.
  • Малый вес конструкции, что в значительной мере облегчает монтаж своими руками.
  • Такой сток имеет меньшую цену, чем металлические системы.
  • Еще одной особенностью, которой обладает пластиковый слив, является низкий шум от льющейся воды.

Для соединения пластиковых элементов водоотлива используются специальные муфты с уплотнительными кольцами. Такая конструктивная особенность обеспечивает герметичность шва и легкость монтажного процесса.

Совет! Иногда используется клеевой способ соединения пластиковых конструкций. Такой метод имеет существенный недостаток: сток становится неразъемным и сделать замену поврежденной детали будет очень проблематично.

Различие форм

Если раньше оцинкованные желоба и трубы имели строго округлую форму, то сегодня, благодаря новым материалам и технологиям производства, пластиковые и металлические элементы ливневой канализации могут иметь такую форму:

Водосточная система из пластика

  • Полукруглые желоба являются самыми распространенными. Иногда производятся с дополнительными ребрами жесткости, увеличивающими механическую прочность системы.
  • Полуэллиптические желоба отличаются тем, что такой сток вмещает в себя больший объем воды, следовательно, увеличивается производительность ливневой канализации.
  • Прямоугольные или квадратные желоба чаще производятся под заказ и подбираются под определенный экстерьер дома. Такая система стока довольно сложна, поэтому сделать ее своими руками вряд ли получится. Такой сток подчеркивает индивидуальность коттеджа, но требует особого монтажа и ухода.

Совет! Важным моментом выбора формы водоотлива является полное соответствие всех элементов друг другу. Одинаковой формы должны быть все соединяющиеся детали ливневки: желоба, фитинги и колена, воронки и водосточные трубы.

Технология монтажа

Вне зависимости от формы и материала изготовления, ливневые стоки монтируются примерно по одинаковой технологии. Рассмотрим поэтапную инструкцию как монтируется ливневый слив своими руками.

Установка воронок и кронштейнов

На первом этапе обустройства своими руками ливневого стока с крыши, необходимо сделать предварительный монтаж лобовой доски. Этот элемент крепится под свесом кровли при помощи мощных саморезов.

Установка кронштейнов для воронок

Лобовая доска значительно облегчает монтаж всей системы и обеспечивает надежное и долговечное крепление. После того, как лобовая доска закреплена, приступают к установке водоприемных воронок и кронштейнов:

  • Воронки для принятия дождевой воды обычно устанавливаются по углам дома. В таком случае, уклон желобов должен быть от центра крыши, чтобы обеспечить нормальный слив воды.
  • Иногда более выгодно сделать один водосточный стояк по центру фасада. В этом случае, воронка и труба должны иметь увеличенный диаметр, чтобы обеспечить своевременный сток большого количества воды.
  • Воронки крепятся на лобовую доску при помощи саморезов.

После этого приступают к установке кронштейнов:

  • Расстояние между кронштейнами для всех материалов изготовления ливневки должен составлять 50–60 см.
  • Также кронштейны нужно установить на расстоянии 5–10 см от воронки. Этим снимается дополнительная нагрузка с воронок, ведь сток не будет на ней лежать.
  • Для выдерживания необходимого уклона в сторону воронки, можно натянуть тонкую леску. По ней удобно контролировать процесс монтажа кронштейнов.

Совет! Считается, что оптимальным решением является использование кронштейнов из того же материала, из которого изготовлены основные элементы ливневки: желоба и трубы.

Монтаж желобов

Стандартная длина желобов составляет 2 и 4 метра, что нужно учитывать, приобретая материал. Устанавливается сток в следующем порядке:

  • Как правило, слив своими руками устанавливается без особых усилий: кронштейны имеют специальные пазы, в которые заводятся края желобов.
  • Для надежного крепления желобов, некоторые модели кронштейнов имеют специальные фиксаторы, а остальные – систему защелок.
  • Между собой пластиковые желоба соединяются специальными муфтами, а металлический сток – при помощи фальцевого соединения.
  • Торцы крайних желобов нужно сделать глухими, чтобы исключить слив воды. Для этого используются заглушки с резиновыми уплотнителями.

Монтаж водосточных труб

Чтобы обеспечить правильный слив воды с крыши, устанавливаются водосточные трубы:

  • Их крепление к фасаду дома производится при помощи хомутов с длинным монтажным саморезом.
  • Для соединения с желобами используются соединительные колена, имеющие угол 45°.

Совет! Чтобы вода с крыши не забрызгивала фасад дома, рекомендуется установить дождеприемник или использовать дополнительное колено и направить слив в сторону от фундамента.

Мы рассмотрели, как своими руками сделать организованный сток воды со скатной крыши частного дома. Довольно часто, если на загородном участке есть огород или сад, под ливневку подставляется большая емкость, например, бочка для сбора воды: затем ее можно использовать для полива.

Отправить ответ

avatar
  Подписаться
Уведомление о
