Водяной теплый пол, цена комплектующих и монтажа
Теплый водяной пол является системой трубопроводов, устанавливающейся между полом и финишным покрытием. Внутри этих трубопроводов циркулирует горячая жидкость. Система теплого пола иметь в виду также монтаж теплоизоляционного слоя под трубопровод, для того чтобы избежать потери тепла. Толщина такого слоя должна составлять не более 30 см.
Далее рассмотрим факторы влияющие на цену водяного пола и его монтажЭто зависит от типа системы и мощности нагрузки водяного пола. Чаще всего в главной роли теплоизолятора играет полистирол. Водяной теплый пол, цена которого зависит от того, какие комплектующие вы используете, работает следующим образом: нагретая в трубопроводе вода отдает свое тепло бетонной стяжке, а тот передает, в свою очередь, тепло непосредственно напольному покрытию. Затем полученное напольным покрытием тепло, постепенно прогревая помещение, поднимается в воздух.
Преимущества и недостатки водяного пола
Водяной теплый пол, цена которого существенно отличается от привычной регистровой системы отопления, обогревают все участки воздушного пространства, где установлены.
Водяные полы весьма положительно воздействуют на здоровье человека, а именно боль в ногах и снимают усталость, излучая небольшую величину магнитного поля, помогают уменьшить распространение в воздухе частиц пыли.
Вы можете купить водяные теплые полы уже на стадии начала строительства своего нового дома. Целесообразным будет установка таких полов на площади от 70 кв.м.
Не стоит забывать о том, что водяные теплые полы, стоимость которых отличается в зависимости от желаемого результата, существенно увеличивают уровень поверхности примерно до 10см.
Установка водяного пола не отличается особой сложностью и требует, может быть, и не профессионального подхода специалистов, но и самостоятельной установки при полном получении и изучении всей необходимой информации. Главное – это последовательность действий и желание сделать качественные водяные полы.
Что касается такого параметра, как цена водяного теплого пола, то можно сказать, что, конечно, водяной пол однозначно дороже, нежели электрический. Но стоит задуматься и о будущем. Помните, что стоимость теплого водяного пола и его установка – это единовременные затраты, окупающие себя через несколько лет, а электричество, на сегодняшний день, становится все дороже и дороже.
Стоимость водяных теплых полов
Один из существенных вопросов, интересующий большинство клиентов: «сколько стоит водяной теплый пол». Большинство компаний, которые реализуют водяные теплые полы, дорожат работой с каждым клиентом, в том числе и с потенциальными клиентами, у которых есть большое желание самостоятельно произвести монтаж системы водяных полов. Поэтому каждый из таких специализированных магазинов имеют свои расценки на теплый пол водяной, которые, естественно, отличаются друг от друга.
Рекомендуем к прочтению:
Пример расчета системы отопления водяного теплого полаРасценки отличаются не только от выбранного вами бренда. Допустим, стоимость трубы для теплого пола может быть разной в одном магазине из-за материала, из которого она выполнена.
Стоит отметить, что большинство специализированных магазинов предлагают скидки на водяной теплый пол, цена которого варьируется от выбранных материалов. Безупречный вариант, который подарит вам комфорт и уют на долгие годы – «Rehau» — комплект водяного теплого пола, цена которого отличается доступностью. Завод-производитель «Rehau» производит высококачественные комплектующие и трубы для системы теплых полов.
Для водяного пола используют трубы «Rehau Rautherm». Их производят способом сшивания полиэтилена при помощи пероксидов. Срок эксплуатации такого трубопровода не менее 50 лет. Совершается процесс их сшивания под давлением при высокой температуре, что разрешает создавать равномерный, абсолютно герметичный шов. При этом трубопровод «Rehau» для теплого пола коррозии не подвержен, к образованию отложений устойчив, отлично переносит рост температуры до 110°C.
Такой трубопровод легко монтируется, так как он имеет память формы и располагает достаточной упругостью. Основное условие монтажа, которое необходимо соблюдать — в помещении температура не должна быть ниже, чем -10°C. Труба (теплый пол водяной, цена которого зависит от количества контуров, весьма дорогое удовольствие) производится с диаметром 1-3,2см, что позволяет его применять в любых системах отопления. Что же касается стоимости такой системы, то стоит отметить, что она, не смотря на свое высокое качество, доступна любому, кто желает установить теплые водяные полы у себя в доме.
Если вы решили поставить в помещении теплые полы водяные, цена комплектующих и отличные эксплуатационные характеристики бренда «Rehau» разрешат существенно снизить расходы на отопление.
![]()
«Rehau» — это функциональная и эстетичная отопительная система, широко применяющаяся не только в частных домах, но и на производственных предприятиях, в пассажирских транспортных терминалах, в спортивных залах, в административных и складских помещениях, образовательных и оздоровительных учреждениях.
Затраты при устройстве обычной системы отопления и теплых водяных полов «Rehau»Стоит помнить, что в интернет-магазинах товары всегда на порядок дешевле, чем на рынке, так как не требует практически никаких затрат на хранение товара непосредственно на торговой точке.
Товары хранятся на складах, а консультация происходит в он-лайн режиме. Все достаточно легко и просто. «Thermo» — водяной теплый пол, продажа которого осуществляется практически в любом интернет-магазине, либо в специализированных стоках продажи, отвечающий всем требованиям сегодняшнего времени.
Конечно, первое что бросается в глаза – это стоимость, теплый пол водяной не такой уж и дешевый по сравнению с электрическим, но это только на первый взгляд. На самом деле он окупится совсем скоро. Стоит только подсчитать расходы в дальнейшем на электрические полы, то сразу становится ясным, что тёплые полы водяные, расценки которого немного выше при покупке, гораздо дешевле обходятся в эксплуатации.
Из чего складывается цена теплых полов?
Стоит отметить, что цена за установку теплых водяных полов складывается из основных трех составляющих – это проектирование самой системы, непосредственно монтаж системы и пуско-наладочные работы. Рассмотрим каждый этап отдельно.
Рекомендуем к прочтению:
Так же рекомендуем прочесть статью, из которой можно понять какой теплый пол купить и какие варианты могут предложить производители.
Проектирование теплого пола
Большинство специализированных магазинов, которые занимаются просто реализацией сантехники, предлагают проектирование теплого пола без каких либо расчетов, для того, чтобы просто реализовать продажу. Но это неправильно. Качественный водяной пол не может быть спроектирован без предварительного расчета, так как процесс проектирования определяет необходимые параметры при установке теплых полов.
А именно теплопотери комнаты, где производится монтаж теплого пола, необходимую мощность пола, длину и количество контуров, необходимых для оптимальной работы теплого пола, а также схему укладки трубопровода с учетом зон с повышенными теплопотерями. Не стоит упускать из виду при проектировании настройку на коллекторе расходометров, которая выравнивает гидравлическое сопротивление каждого контура, необходимую мощность насосного оборудования и многих других параметров, которые непосредственно будут влиять на эффективность работы системы. Определить для себя какой теплый пол, электрический или водяной, подойдет именно Вам смотрите по ссылке.
Монтаж теплого пола
Теплый пол водяной, цена м2 которого стоит немного дороже, чем электрический пол, включает монтаж теплоизоляционного слоя, полиэтиленовой пленки, укладка и крепление армирующей сетки, а также трубопровода к ней.

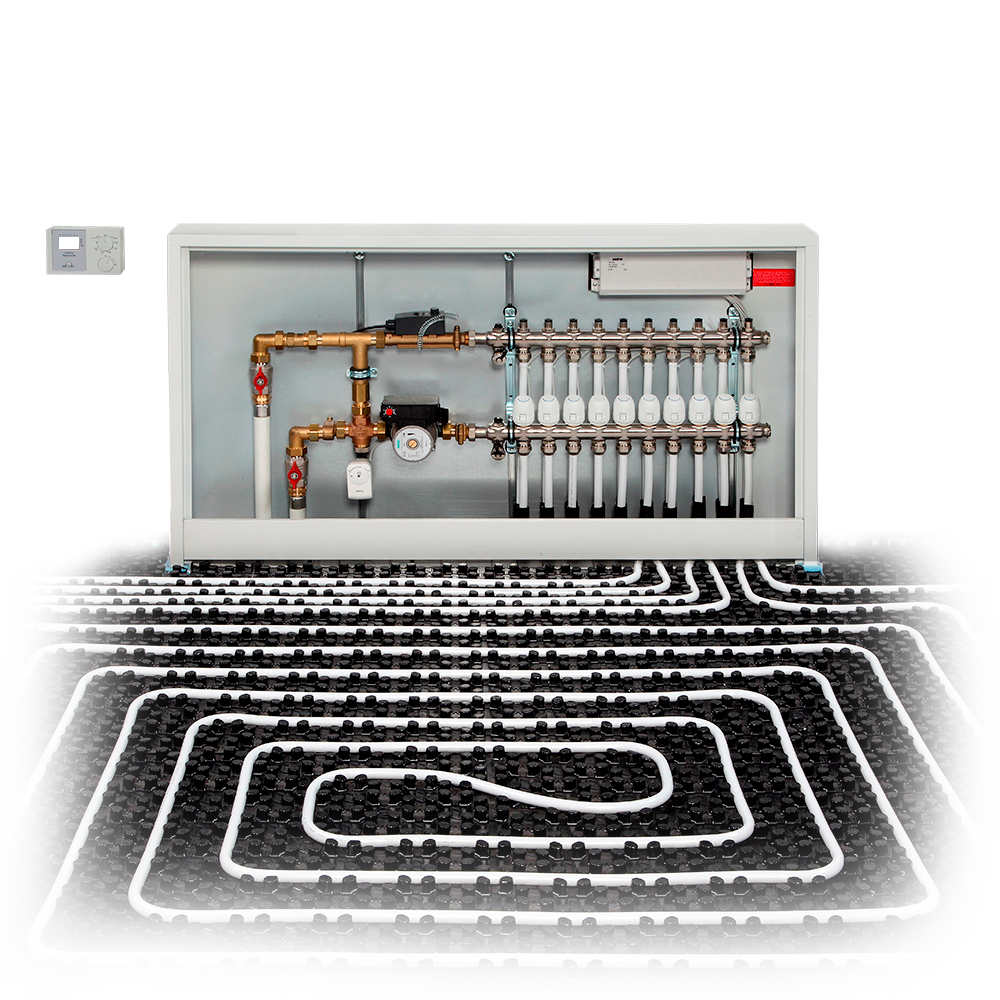

Коллекторный шкаф водяного теплого полаТакже в установку теплого пола включается установка коллекторного шкафа и самого коллектора, подключение контуров к коллекторной группе, насосно-смесительный узел, элементы запорной арматуры и автоматики, и, самое главное, заполнение системы жидкостью и опрессовка. Последним, что входит в этот раздел это проверка системы рабочим давлением, для выявления недостатков при установке системы.
Рекомендуем — От чего зависит цена на монтаж теплого пола.
Пуско-наладочные работы
В этот пункт входит весь комплекс работ, касающихся непосредственно финишной системы и ее работоспособности. А именно регулировка необходимой температуры в помещении и другие пуско-наладочные работы.
Всем, кто хочет в своем доме установить теплые полы, в заключении необходимо запомнить самое главное, что вы имеете возможность существенно удешевить систему, исключив из сметы строительства водяного теплого пола элементы, позволяющие в последующем простую и легкую эксплуатацию. Вопрос в другом, будете ли вы довольны полученным результатом? Будет ли, установленная в вашем доме, напольная система отопления работать именно так, как вы это планировали и ожидали? Взвесьте абсолютно все «ЗА» и «Против» и вы обязательно поймете, что дешево, это не всегда качественно.
Монтаж водяного теплого пола в стяжку
06.04.2020
Преимущества и недостатки водяного тёплого пола
Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.
Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.
Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.

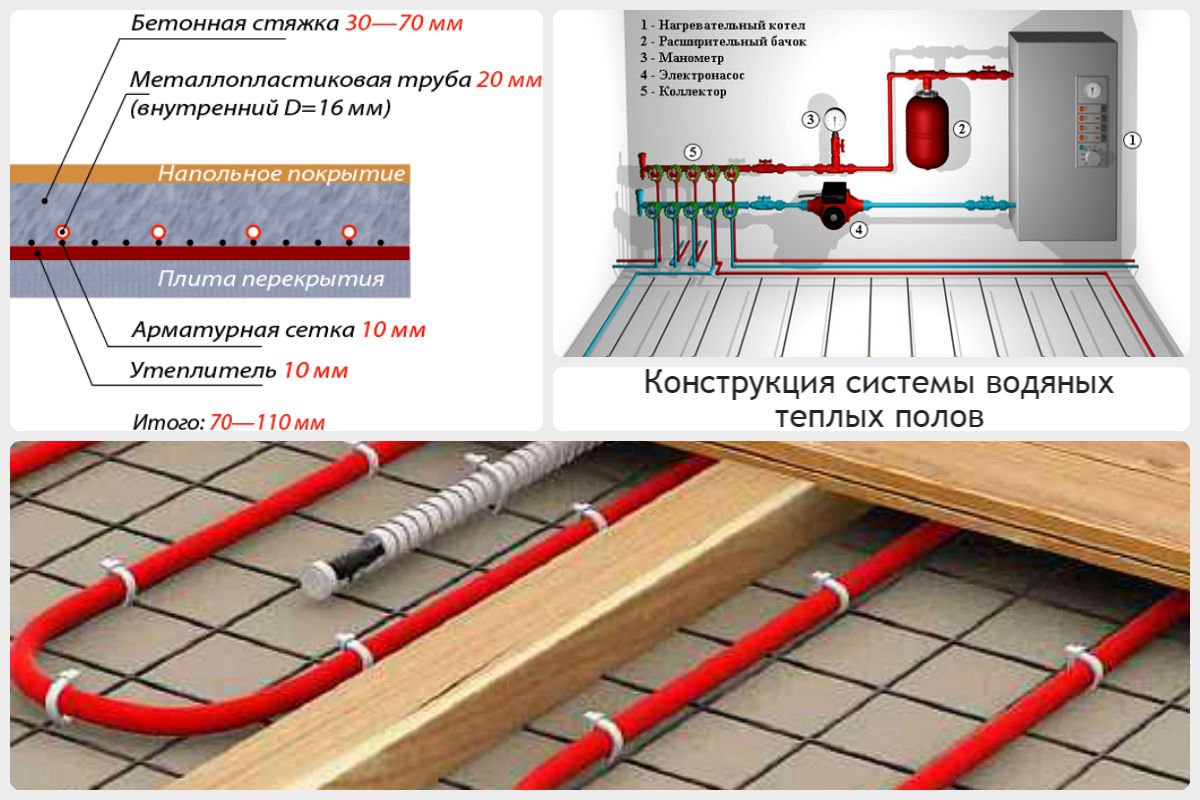

Устройство водяного тёплого пола
Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.
ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.
Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.
Требования к основанию
При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.
Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.
Виды труб
Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.
Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).
Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.
Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.
Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.
При выборе модели, необходимо учитывать:
Выбор схемы укладки контура и его монтаж
Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.
От схемы укладки нагревательного элемента зависит уровень прогрева помещения:
-
«змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
-

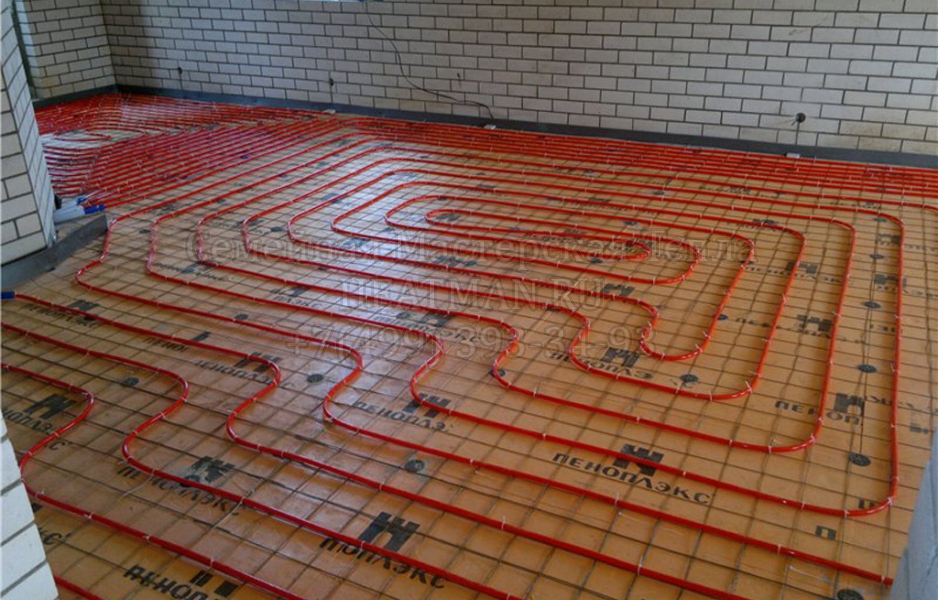

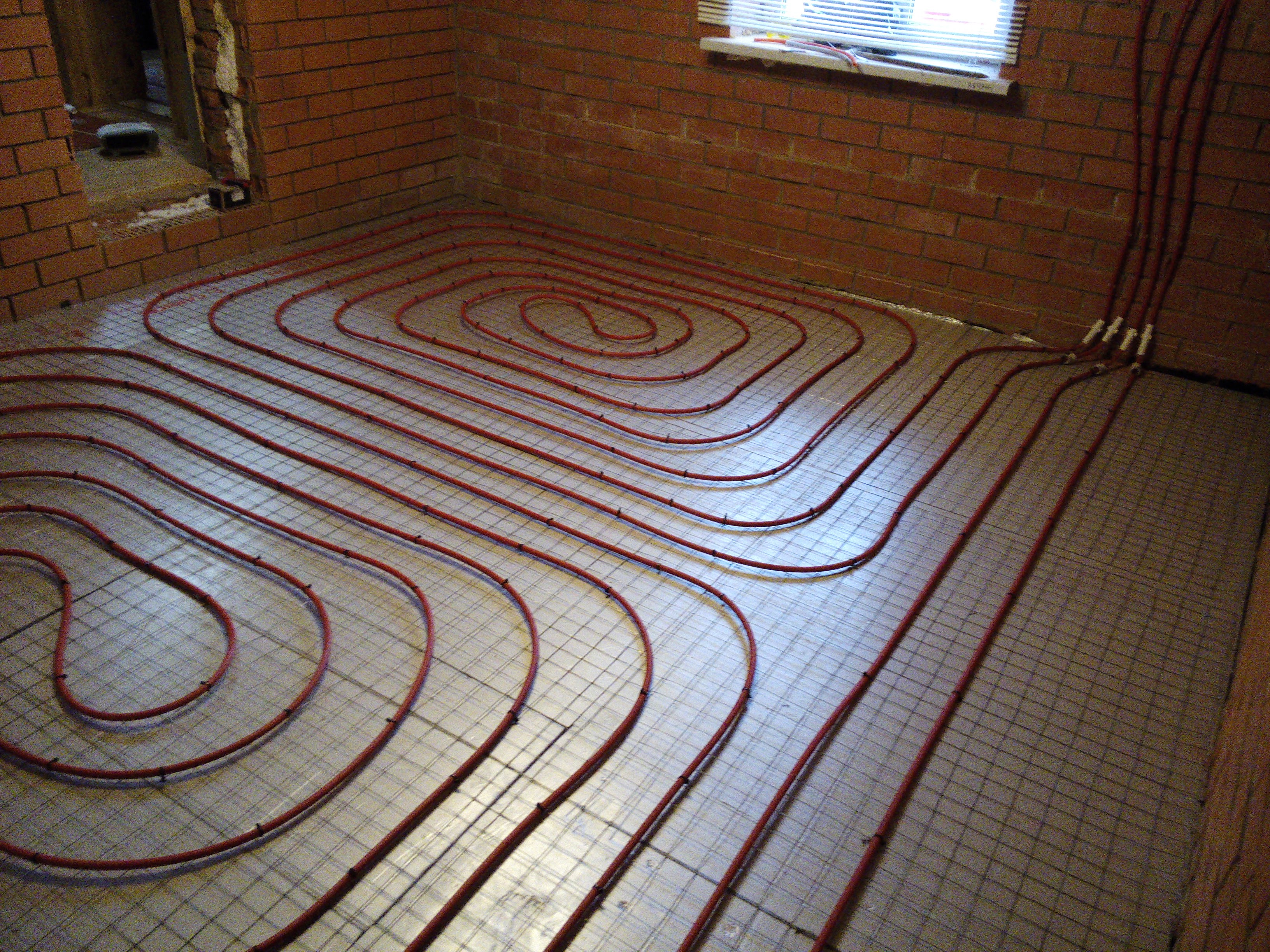

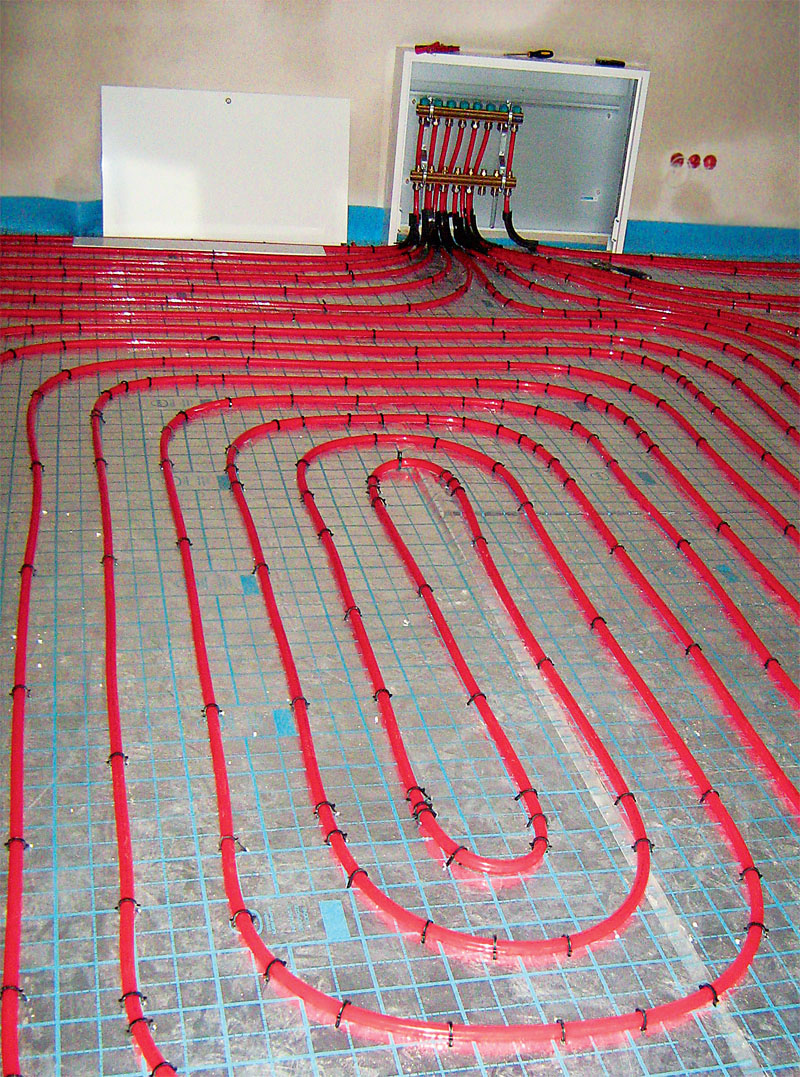

«улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.
Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько. Помимо этого, каждая комната должна иметь отдельный контур.
К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.
Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.
Слои водяного тёплого пола
Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.
Если отапливаемый пол кладётся на грунт, то «пирог» следующий:
-
насыпной грунт — 15 см;
-
черновая стяжка;
-
гидроизоляционный материал;
-
демпферная лента;
-
утеплитель — 5 см;
-
нагревательные элементы;
-
арматурная сетка;
-
песко-бетонная стяжка.
После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.
Демпферная лента
Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.
К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.
Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки, обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.
Укладка утеплителя
Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.
Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.
Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:
-
при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
-
при монтаже на втором этаже достаточно — 50 мм;
Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.
Армирование
Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.
Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.
СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.
Установка маяков
Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.
Процесс установки маячков выглядит так:
-
На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
-
По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
-
Перфоратором делаются отверстия, в которые они устанавливаются.
Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.
-
Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.
Ровность установленных маячков, также проверяется уровнем.
Подготовка раствора, заливка стяжки
Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.
При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.
Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.
Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.
Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.
ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..
Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.
В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.
Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.
Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.
Возникли вопросы?
Заполните форму обратной связи, наши менеджеры свяжутся с вами!
Водяной теплый пол в загородном доме
Виктор Джин
сделал теплый пол в своем доме
Профиль автораВместо батарей я сделал теплые полы и не жалею.
В конце 2011 года я приобрел 14 соток под Санкт-Петербургом и начал строить двухэтажный дом площадью 140 м². Отапливать дом я планировал тепловым насосом, который, как я выяснил, отлично работает с водяными теплыми полами.
Расскажу подробнее, какие есть способы обустройства теплых полов, как рассчитать такую систему и сколько она будет стоить.
Теплый пол как основная система отопления дома
Теплый пол работает по тому же принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.
Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.
Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К тому же это было чуть дешевле, чем платить 500 000 Р за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.
Что такое тепловой насос
Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает 3—4 кВт тепловой энергии.
Наибольшую эффективность насос показывает как раз при отоплении теплыми полами. Это связано с тем, что в последние нужно подавать воду с низкой температурой: +30…35 °C. В случае с радиаторами пришлось бы греть воду до +70 °C и не факт, что мощности теплового насоса хватило бы для обогрева всего дома в морозы.
Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.
Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно текущим тарифам Ленинградской области, стоимость киловатта по дневному тарифу — 4,96 Р, по ночному — 2,68 Р.
Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насосЯ сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.
Принцип действия моей системы такой: с 23:00 до 07:00 включается ТЭН — своего рода большой кипятильник, который нагревает буферную емкость объемом 1000 л. Вода в ней нагревается до +90…95 °C и затем в течение дня подмешивается в теплые полы. Полы постепенно забирают тепло, и к концу дня в буферной емкости температура воды обычно опускается до +30…40 °C.
Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.
В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать. По моим прикидкам, за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится где-то в 190 Р.
9 кВтсоставляет мощность ТЭНа в буферной емкости
В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет из-за перепадов температур.
Так выглядит система отопления и водоснабжения в моем доме. Бак слева нагревается ТЭНом и в течение дня запасенная энергия используется в теплых полахПлюсы и минусы теплых полов
О то, что лучше, теплые полы или радиаторы, сломано немало копий. Оба варианта имеют достоинства и недостатки. И если вам тяжело сделать выбор, всегда можно совместить обе системы.
Вот аргументы в пользу теплых полов.
Равномерное распределение тепла. Больше тепла у ног, а менее нагретый воздух — на уровне головы. Принцип как в известной народной мудрости: «держи голову в холоде, ноги в тепле».
Экономичность. Часто теплые полы более эффективны, особенно если они питаются от возобновляемых источников энергии: тепловые насосы, солнечные батареи, ветровая энергия. Жидкость в теплых полах достаточно подогреть до +30 °C, а в батареях ее температура может доходить до +70 °C. КПД теплых полов выше.
Скрытый монтаж. Батареи занимают пространство под окнами, многим не нравится их внешний вид. Бывает, на батареи вешают декоративные сеточные экраны, но это только ухудшает теплообмен, а выглядит на любителя. Теплый пол в доме незаметен.
А вот минусы теплых полов.
Сложности с ремонтом. Трубы теплого пола, например, от финской компании Uponor или немецкой Rehau прослужат не менее 50 лет. Но если использовать менее качественные трубы или нарушить технологию монтажа, отремонтировать теплый пол, который уже залили цементом, будет очень тяжело. Радиаторы ремонтировать гораздо проще: потекший можно просто снять и поставить новый. Если все продумано, не придется даже сливать систему отопления.
Невозможность сверлить пол. Даже если знаешь схему укладки труб, не хочется лишний раз рисковать и ненароком повредить трубу. Если надо закрепить унитаз или шкаф, придется использовать жидкие гвозди.
Дороговизна. В сравнении с радиаторами теплый пол стоит дороже, а рассчитать и смонтировать его сложнее.
Сложности при монтаже в уже готовом здании. Водяные теплые полы лучше всего закладывать на этапе строительства дома. В уже эксплуатируемом здании гораздо проще поставить радиаторы, чем заново заливать стяжку. Например, на даче, которая отапливалась печью и к которой подвели газ, проще, быстрее и дешевле установить радиаторы.
Насчет того, какой способ отопления более здоровый, однозначного мнения нет. С одной стороны, радиаторы создают циркуляцию воздуха и поднимают пыль. С другой — я неоднократно слышал мнение, что теплые полы тоже поднимают пыль и аллергики хуже чувствуют себя при таком варианте отопления.
Радиаторы создают конвекцию: движение воздуха по всей комнате через батарею. Теплый пол просто излучает тепло снизу вверхЭлектрические и водяные теплые полы
Водяные теплые полы — это гибкий трубопровод, который замурован в полу. По этим трубам непрерывно циркулирует подогретая жидкость.
Существуют также электрические теплые полы: в них нет воды, а подогрев происходит за счет электричества и «напрямую», без котлов и буферных емкостей.
По конструкции выделяют два типа электрических полов:
- Кабельные. Их кладут в слой плиточного клея или стяжку.
- Пленочные. Их кладут под напольное покрытие, например под ламинат. Такой пол еще излучает инфракрасные лучи, благодаря чему обогреваются стоящие на полу предметы.
В электрополах также ставят термодатчик и терморегулятор. Они позволяют устанавливать нужную температуру и экономить на электричестве: как только пол прогреется до нужного значения, нагрев выключится.
Электрические теплые полы — более дорогостоящее решение, чем водяные, особенно в эксплуатации. В среднем 10 м² электрического пола потребляют в час 1,5 кВт электроэнергии, а на дом площадью 100 м² может даже не хватить стандартной выделенной для дома электрической мощности в 15 кВт.
Поэтому электрические теплые полы обычно используют локально, как дополнительный отопительный элемент на небольшой площади. Например, в ванной или на лоджии.
Для сравнения: 1100 Р стоит 1 м² нагревательного мата для теплого пола. А монтаж 1 м² электрического теплого пола стоит 350 Р.
Главное преимущество водяной системы перед электрической — ее можно использовать с любым источником отопления. Жидкость в трубах можно подогревать в газовом или электрическом котле, камине с водяным теплообменником, тепловым насосом, солнечными батареями.
Более того, разные источники отопления для водяных теплых полов можно комбинировать, чтобы они работали параллельно. Например, вы используете газовый котел, но решили затопить камин, который имеет водяной теплообменник и встроен в общую систему отопления.
Тогда огонь в каминной топке будет не только выполнять эстетическую функцию, но и подогревать пол, а газовый котел на время отключится. Также в эту систему может быть встроен электрический котел как резервный источник тепла на случай, если с газом что-то случится.
Электрический теплый пол — это такой же электроприбор, как холодильник или телевизор. Мощности проводки должно хватать, чтобы такой теплый пол исправно работал. Чем большую поверхность вы собираетесь покрыть теплым полом, тем больше нужно мощности. Источник: market.yandex.ru Инфракрасные пленочные полы. Самый дешевый из тех, что выбирают покупатели, стоит 3000 Р за 1 м² и расходует 170 ватт на 1 м². Чтобы обогреть комнату площадью 40 м², потребуется запас мощности в 6,8 кВт — почти половина от стандартных 15 кВт, которые выделяют для частных домов энергетики. Источник: market-yandex.ruГде можно и нельзя делать теплые полы
Ограничения на применение теплого пола. Обустроить водяные теплые полы в квартире с центральным отоплением сложно.
По жилищному кодексу запрещено самостоятельно вносить изменения в схемы инженерных коммуникаций квартиры. Прямой запрет на это есть также в постановлении правительства Москвы.
Запрет связан с тем, что встраивание водяного теплого пола влияет на работу отопления по всему стояку многоэтажного дома. Тепловой баланс между квартирами может нарушиться: у всех соседей ниже квартиры с теплым полом возможно снижение давления в трубах, батареи будут хуже прогреваться.
Кроме того, в случае неисправности теплого пола велика вероятность затопить соседей.
За нелегальное устройство теплого пола можно получить судебный иск от УК или ТСЖ, и суд обяжет демонтировать систему.
Но внести изменения в систему обогрева квартиры все же можно, если добиться разрешения от ЖКХ и теплосетей. На практике это удается только в домах с автономным отоплением.
Электрические теплые полы не запрещено устанавливать в квартире и их монтаж не нужно согласовывать, главное — чтобы проводка справилась.
Также существует ряд стандартов ГОСТ для каждого типа напольного покрытия и к клеевым смесям.
Проектирование и расчет теплых полов
На этапе проектирования дома делается теплотехнический расчет. Это нужно в том числе чтобы понять теплопотери, то есть сколько тепла теряет дом при холодной погоде. Например, показатель теплопотерь моего каркасного дома площадью 140 м² — 9 кВт. Это 64 Вт на 1 м².
Расчет делают для самой холодной пятидневки в году для конкретного региона — в моем случае при −26 °C на улице. При этом внутренняя температура в жилых помещениях принималась за +22 °C, в ванной комнате — за +25 °C, в нежилых помещениях, у меня это топочная, — за +20 °C.
Проектирование системы отопления лучше доверить специалистам, но можно сделать и самостоятельно, воспользовавшись примером детального расчета водяного теплого пола.
Здесь я не буду вдаваться в технические детали и только обозначу основные моменты.
Расчет теплого пола производится исходя из теплопотерь, при этом необходимо посчитать теплопотери всех контактирующих с улицей конструкций: стен, окон и дверей.
Чтобы учесть весь «пирог» стены из нескольких слоев различных материалов, удобно воспользоваться теплотехническим калькулятором.
Учебно-методические указания по теплотехническому расчету ограждающих конструкций — Московский архитектурный институтPDF, 1,7 МБ
Теплотехнический калькулятор для ограждающих конструкций
В результате мы узнаем удельные теплопотери на 1 м² площади. Если значение теплопотерь превышает 100—150 Вт на м², отопление только теплым полом нежелательно: дополнительно к нему нужны батареи. Дело не в том, что теплый пол не справится с нагревом, а в том, что его придется делать настолько горячим, что ходить по такому полу будет неприятно.
Максимальные значения температуры на поверхности пола для комфортного пребывания
Максимальная температура | Где |
---|---|
+26 °C | Жилые помещения с длительным пребыванием людей, согласно СНиП 41-01-2003 |
+27 °C | Если на полу покрытие из натурального дерева, паркета, ламината |
+29 °C | Жилые помещения с длительным пребыванием людей, согласно европейским нормам |
+33 °C | Для ванных комнат, душевых, бассейнов |
+35 °C | Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей |
Макс. температура
Где
+27 °C
Если на полу покрытие из натурального дерева, паркета, ламината
+29 °C
Жилые помещения с длительным пребыванием людей, согласно европейским нормам
+33 °C
Для ванных комнат, душевых, бассейнов
+35 °C
Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей
Источник: home-engineering.net
Помимо потерь тепла, стоит также учесть, откуда оно поступает: например, от полотенцесушителя в ванной или от постоянно работающих электроприборов.
При расчете площади помещения, где будет проходить теплый пол, обычно вычитают место под встроенной мебелью, где циркуляции воздуха нет. Например, если в комнате предполагается шкаф-купе, под ним пол греть не нужно. Но трубу стоит заложить под мебелью, которую потом вы можете переставить. Если вы, например, не уложите трубу под кроватью, а в будущем переместите кровать в другое место, у вас появится неотапливаемый квадрат пола.
Как выбрать трубы для теплого пола
Для водяного теплого пола можно использовать различные виды труб диаметром 16—20 мм. Вот самые популярные варианты.
Медные — из старого и проверенного материала. Основное его преимущество — долговечность. Недостаток — высокая цена, от 400 Р за погонный метр. Также медь чувствительна к жесткости и кислотности воды, и срок службы теплого пола из-за этого может уменьшиться.
Металлопластиковые трубы — стандартное решение для радиаторной системы, используется и для теплых полов. Это недорогие трубы — 35—47 Р за погонный метр. Трубы не подвержены коррозии, у них гладкая внутренняя поверхность, что исключает наслоение отложений в трубе.
Трубы PEX — из поперечно сшитого полиэтилена. В зависимости от способа изготовления такие трубы обозначают PEX-a, PEX-b, PEX-c и PEX-d. Это современный, прочный материал, который не подвержен коррозии и действию агрессивных химических веществ. Трубы обладают так называемой молекулярной памятью — после экстремальных загибов и заломов труба восстанавливает свою исходную форму, что облегчает монтаж. Цена за погонный метр трубы PEX-a марки Valtec диаметром 16 мм — 70 Р, 20 мм — 110 Р.
Трубы из полиэтилена повышенной термостойкости — PERT. Бюджетный и популярный вариант: порядка 30 Р за погонный метр трубы 16-го диаметра и 40 Р — 20-го диаметра. Но у этого материала есть ряд минусов: он менее стойкий к перепадам температуры и давления, восприимчив к качеству жидкости, не обладает молекулярной памятью.
В своем доме я использовал трубы PEX-a 20-го диаметра с кислородным барьером EVOH — это дополнительный наружный слой, который предотвращает попадание молекул кислорода внутрь и, следовательно, препятствует коррозии металлических элементов в системе отопления.
Схемы укладки труб водяного пола
Шаг укладки трубы, то есть через какое расстояние друг от друга она кладется, ее диаметр и температуру жидкости вычисляют исходя из проектной мощности теплого пола на 1 м².
Например, при шаге укладки 20 см на каждый 1 м² площади пола в среднем будет приходиться по 5 погонных метров трубы. Прогрев пола на этом участке будет лучше, чем на такой же площади при шаге 30 см. Приблизительная зависимость шага укладки и мощности указана ниже.
Важно также постараться запроектировать все ветки теплого пола примерно одной длины, и чтобы длина каждой не превышала 100—120 погонных метров. Оптимальная длина одной ветки для труб 16-го диаметра — 80 м, для 20-го диаметра — 100 м. При таких параметрах не будет сильных потерь давления в трубах, а жидкость будет циркулировать исправно. Если длина ветки получается больше 100 м, лучше разбить ее на несколько.
Соответствие шага укладки трубы и мощности теплого пола на 1 м²
Шаг укладки трубы | Тепловая энергия |
---|---|
30 см | до 50 Вт/м² |
20 см | 50—80 Вт/м² |
15 см | от 80 Вт/м² |
Шаг укладки трубы
Тепловая энергия
30 см
до 50 Вт/м²
20 см
50—80 Вт/м²
15 см
от 80 Вт/м²
Есть два основных способа укладки труб — улитка и змейка, причем для второй есть несколько вариаций.
Улитка. Наиболее популярный и эффективный вариант с точки зрения энергопередачи. В этом случае горячая жидкость сначала проходит по периметру помещения, а затем идет к центру комнаты. Улитка дает равномерное распределение тепла, так как трубы подачи и обратки чередуются.
Также преимущество улитки — трубу можно укладывать с частым шагом от 10 мм, так как все повороты трубы, кроме изгиба в самом центре, имеют угол 90 градусов.
Змейка. Основное преимущество — простота укладки. Петля идет последовательно от стенки до стенки с поворотами на 180 градусов. Оптимальный шаг укладки — 20—30 см.
Самый существенный недостаток — может ощущаться разница температур в разных концах помещения, и чем длиннее помещение, тем выше риск появления такой проблемы. Ведь в одной части поступает горячая жидкость, а к концу контура она остывает.
Сгладить этот недостаток помогает укладка двойной змейкой. В этом случае участки подачи и обратки чередуются.
Существует еще один способ укладки — угловая змейка. В этом случае начало ветки концентрируется вдоль наружных стен с окнами.
Способ укладки змейкой более простой, но может создавать ощутимый перепад температур в разных частях помещения. Двойная змейка и улитка исключают этот недостаток, но укладывать трубы сложне План раскладки труб теплого пола на первом и втором этаже моего дома. Вокруг камина на первом этаже пришлось разложить трубу змейкой, чтобы обойти его со всех сторон. На первом этаже у меня получилось шесть веток теплого пола, а на втором этаже — четыре веткиКоллекторная группа и узел смешения
Коллекторная группа, она же коллектор или «гребенка», распределяет жидкость по разным контурам — веткам — теплого пола. Обычно для каждой комнаты пускают свой контур, на втором этаже у меня так и сделано: четыре контура на три комнаты и один санузел.
Если контур получается слишком длинным, его разделяют на несколько, и тогда в одном помещении может быть несколько контуров. Так, на первом этаже у меня шесть контуров на общее пространство гостиной и кухни.
Кроме того, на коллекторе стоит узел смешения: с его помощью можно уменьшить или увеличить температуру жидкости, которая идет на контуры. Также для каждого контура на коллекторе можно регулировать количество пропускаемой жидкости и таким образом отрегулировать температуру в каждой комнате: например, законсервировать гостевую комнату, где никто не ночует, установив там минимальную температуру в +10—15 °C.
В моем случае вода нагревается в буферной емкости до +90 °C. А в полы подается около +30 °C. Узел смешения контролирует, чтобы в контурах постоянно циркулировала вода заданной температуры, и как только температура снижается, устройство подмешивает горячую воду из большой емкости. Поэтому жидкость в системе всегда одной температуры.
Также к каждому контуру на втором этаже я подвел электрические кабели, чтобы потом настроить блоки управления, через которые можно будет задавать температуру воздуха. Блок управления должен подавать сигнал на сервоприводы — механизмы, которые будут регулировать на коллекторе количество подаваемого теплоносителя в каждую ветку.
Коллекторная группа первого этажа. Циркуляционный насос один — качает на оба этажа. На этом фото магистраль, идущая на второй этаж, еще не подключена Коллектор на втором этаже имеет четыре контураТеплый пол в бетонной стяжке
Мой фундамент — утепленная шведская плита. Это подразумевает разведение труб теплого пола внутри стяжки еще на этапе строительства фундамента.
Толщина стяжки пола в моем случае — 10 см, под ней расположено еще 20 см пенопласта: он нужен, чтобы тепло не уходило в землю. На весь первый этаж площадью 90 м², который оформлен единым пространством, у меня получилось шесть веток теплого пола. Способ монтажа — улиткой.
Трубы укладывались прямо на арматурный каркас, который рабочие приподняли на пластиковых креплениях. Таким образом трубы оказались прямо в середине стяжки. Перед тем как заливать фундамент, мы загнали в трубы воду под давлением 3,5 бара, чтобы бетон своей массой не деформировал их.
Позже поверх стяжки залили выравнивающий слой и постелили керамогранит.
Теплый пол по деревянным лагам
Это устройство теплых полов «сухим» методом, когда не предполагается заливка стяжки. Трубы укладываются между досками или другим материалом, а сверху накрываются плитами с хорошей теплопроводностью — обычно ГВЛ или ЦСП.
Часто для легкого монтажа используются специальные пенопластовые маты, но это дорого. Плюс я, например, стараюсь избегать использования пенопласта внутри дома.
Для лучшего распределения тепла по поверхности пола трубы монтируются вместе с металлическими пластинами, чья задача — увеличить площадь и эффективность теплопередачи.
Такой теплый пол я делал сам на втором этаже своего дома. В качестве основания использовал фиброцементные плиты «Гринборд» толщиной 25 мм, которые остались у меня от других работ.
Труба PEX также осталась после заливки фундамента. На второй этаж у меня ушло порядка 300 метров трубы, и после этого осталось еще около 400 метров — в свое время я их купил с большим запасом. Эти остатки я в итоге продал на «Авито» за 5000 Р.
Укладывал трубы змейкой — самым простым вариантом. Я выбрал шаг укладки 25 см, так как трубу 20-го диаметра сложно сгибать. Теплораспределительные пластины в количестве 150 штук я заказал в Москве по 155 Р за штуку.
23 250 Рстоили теплораспределительные пластины
Было сложно найти их под 20-ю трубу, в основном они выпускаются под 16-й диаметр.
Поверх плит «Гринборд», внутри которых скрылись теплые трубы, я уложил листы ГВЛ толщиной 10 мм, затем постелил подложку, а на нее ламинат. Только в ванной комнате сделал иначе: ЦСП 20 мм, потом керамогранит.
На втором этаже получилось четыре ветки теплого пола. Коллектор для них установлен также на втором этаже — в ванной.
Сколько стоит обустройство водяного теплого пола
Стоимость моего теплого пола на первом этаже тяжело посчитать, так как он смонтирован при заливке фундамента и вошел в его стоимость. В 2012 году фундамент мне обошелся в 680 000 Р, включая работы по укреплению склона и обустройству геоколлектора для теплового насоса.
Текущие цены на монтаж водяного теплого пола в бетонной стяжке — от 860 Р за 1 м².
Когда я узнавал цены на устройство теплого пола сухим методом, мне называли цену в 600 Р за м². Площадь пола на втором этаже у меня составляет 75 м², то есть заплатить за работу мне бы пришлось 45 000 Р.
Я решил сэкономить эту сумму и проделал работы самостоятельно. Часть материалов у меня уже были — трубы PEX и плиты «Гринборд». Остальное пришлось докупать.
Потратил на материалы для теплого пола сухим методом 45 500 Р
Материалы | Цена |
---|---|
Теплораспределительные пластины | 23 250 Р |
20 листов ГВЛ 10 мм | 14 350 Р |
3 листа ЦСП 20 мм | 7900 Р |
Плиты «Гринборд» | Остались от других работ |
Трубы PEX | Остались от других работ |
Материалы
Цена
Теплораспределительные пластины
23 250 Р
20 листов ГВЛ 10 мм
14 350 Р
3 листа ЦСП 20 мм
7900 Р
Плиты «Гринборд»
Остались от других работ
Трубы PEX
Остались от других работ
Запомнить
- Теплые полы бывают водяные, на основе электрического кабеля и пленочные с ИК-излучением. Водяные дешевле в эксплуатации, но сложнее в монтаже.
- Водяные теплые полы можно использовать как в качестве основного источника отопления в доме, так и дополнительно к радиаторному отоплению. В первом случае важно, чтобы расчетные теплопотери 1 м² помещения не превышали 100 Вт.
- Трубы теплого пола обычно закладывают в бетонную стяжку, но существует и сухой способ монтажа по деревянным балкам — с использованием теплораспределительных пластин.
Монтаж водяного теплого пола в Омске 💧 Акция на сайте
Наши преимущества
-
Оптимальная цена Ремонт без переплат в соответствии со сметой
-
Опытные сотрудники В штате только квалифицированные мастера
-
Соблюдение сроков Своевременная сдача объектов согласно договору
-
Проверенные поставщики Использование только качественных материалов
-
Аккуратность Точность в выполнении поставленных задач
-
Индивидуальный подход Учитываем потребности каждого клиента
Системы тёплого пола получили широкое распространение в нашей стране. Известно несколько видов тёплого пола, каждый из которых имеет свои особенности, преимущества и недостатки. Подробнее о всех нюансах, о том, как выбрать необходимый вариант теплого пола поговорим в данной статье.
Честный ремонт » Сантехнические работы » Монтаж теплого водяного пола
Теплый пол. Что нужно знать?
Стремление владельцев городских квартир и загородных домов к созданию наиболее комфортных условий вполне естественно и не подлежит сомнению. Одно из самых важных слагаемых комфорта — правильно выполненное отопление, что немаловажно в наших природно-климатических условий.
Для этого используется несколько различных видов систем отопления — от традиционных радиаторов до теплых полов, которые в последнее время стали широко известными среди населения и пользуются огромной популярностью. Монтаж водяного тёплого пола — вот что владельцы домов и квартир выбирают в качестве дополнительной или даже основной системы отопления.
Сколько стоит теплый пол — онлайн калькулятор
Монтаж и установка теплого пола
Монтаж тёплых полов в Омске выполняют мастера нашей компании. Самостоятельно заниматься этим не стоит, поскольку даже небольшие ошибки и неточности, допущенные при монтаже, приведут к отрицательным последствиям. Стоимость монтажа и время, затраченное на выполнение работ, зависит от типа тёплого пола и общей площади укладки.
Виды тёплого пола
Всё многообразие видов тёплого пола можно разделить на две основные группы: водяные (подключают к общей системе отопления) и электрические (их несколько видов, источником энергии для их работы служит электричество).
Плюсы и минусы водяного теплого пола
Монтаж водяного тёплого пола на балконе в лоджии или комнате выбирают чаще всего. Причины такого выбора просты:
- экономичность — система не требует электроэнергии и подключается к общему контуру водяного отопления или имеет собственный котел;
- возможность использования в качестве основной отопительной системы;
- использование на криволинейных участках;
- плавное регулирование температуры.
Есть у этой системы и недостатки, главные из которых — сложность монтажа, необходимость выполнения бетонной стяжки, сложности при ремонте, необходимость в регулярном обслуживании и высокая цена.
Наши преимущества. Почему заказать теплый пол нужно у нас?
Если вам нужен тёплый пол, обращайтесь в нашу компанию. Наши мастера обладают самой высокой квалификацией, а потому монтаж будет выполнен быстро и качественно, а установленная система станет работать без нареканий.
Сколько стоит теплый пол? Плюсы и минусы
Излучающий пол с подогревом — альтернатива традиционному воздушному отоплению, когда теплообменники под полом обеспечивают тепло, — становится все популярнее, и у вас может возникнуть вопрос: сколько стоит излучающий пол с подогревом? Цена колеблется от 5 до 12 долларов за квадратный фут, хотя затраты на установку будут варьироваться в зависимости от типа лучистого напольного отопления, который вы выберете.
«Когда дело доходит до ценообразования на теплый пол, существует множество переменных, — говорит Джулия Биллен из производителя лучистых полов Warmly Yours.
Но имейте в виду: хотя установка лучистого теплого пола дороже традиционных вентиляционных отверстий, она также на 30% более энергоэффективна (и может сократить ваши счета за отопление на треть). Причина: тепло исходит от земли, где находятся люди, вместо того, чтобы идти по воздуховодам вдоль потолка, теряя тепло по пути.
Еще одна приятная особенность лучистого теплого пола — это то, насколько хорошо он взаимодействует с солнечными батареями. Поскольку воду необходимо нагреть только до температуры от 100 до 120 градусов по Фаренгейту, можно легко использовать солнечную энергию напрямую — это может снизить ваши счета за отопление до нуля, когда светит солнце.
Итак, как именно работает лучистый пол с подогревом и насколько легко его можно встроить в дом? Вот краткое изложение того, чего ожидать.
Электрические лучистые полы с подогревом
Существуют два основных типа систем лучистого теплого пола: электрические и водяные. Электрические лучистые полы с подогревом представляют собой маты из электрических кабелей, которые проложены под выбранным вами полом.
Стоимость: Наборы ковриков «сделай сам» в хозяйственных магазинах и у онлайн-продавцов стоят от 5 до 11 долларов за квадратный фут (включая затраты на установку).
Плюсы: Легко установить. Если вы уже делаете ремонт ванной комнаты или кухни и оставляете полы открытыми, это будет относительно доступная роскошь.
Минусы: Поскольку электричество дорогое, этот тип полов с подогревом лучше всего подходит для небольших помещений, таких как ванные комнаты, а не для системы отопления всего дома.
Гидравлический лучистый пол с подогревом
Гидравлический лучистый пол с подогревом — это то, что вам нужно, если вы ищете вариант отопления всего дома.В этом методе трубы с водой, нагретой водонагревателем или бойлером, проходят под полом.
Стоимость: Комплекты стоят от 6 до 12 долларов за квадратный фут (включая затраты на установку). Вам также понадобится достаточно большой водонагреватель или бойлер, чтобы справиться с дополнительной нагрузкой, а также термостаты, совместимые с датчиками пола.
Плюсы: Горячая вода намного эффективнее электричества для обогрева дома, что приводит к более низким счетам за электроэнергию.
Минусы: Самый простой способ установить полы с водяным лучистым обогревом — это часть новой постройки; в качестве модернизации это может быть сложно.Если вы еще не раздираете пол для переделки, установка становится более сложной (и дорогостоящей). Трубка крепится с нижней стороны чернового пола, предполагая, что к ней можно получить доступ из подвала. Для второго и третьего этажей может потребоваться снятие потолка в некоторых комнатах.
Недостатки лучистого теплого пола
Помимо удорожания установки водяного теплого пола, самым большим недостатком является то, что, в отличие от системы с принудительной подачей воздуха, она не работает как система охлаждения летом.Хотя лучистое охлаждение пола действительно существует, оно работает не так хорошо, потому что из-за него пол может казаться влажным (хотя это можно решить с помощью геотермального теплового насоса). А если что-то пойдет не так, лучистый пол с подогревом будет сложно отремонтировать, потому что вам нужно залезть под пол, чтобы устранить утечки или проблемы с электричеством.
Итак, убедитесь, что вы полностью изучили плюсы и минусы лучистого теплого пола, прежде чем сделать решительный шаг.
Сколько стоит установка водяного водяного теплого пола?
Гидравлический теплый пол — наиболее эффективная альтернатива обогрева помещений.Это в значительной степени связано с излучением всего пола, которое нагревает массу пола и воздух по мере того, как тепло поднимается от всей площади пола. Персональный комфорт превосходен, в некоторых случаях температура воздуха может быть на 3 ° F ниже, чем эквивалентный комфорт при использовании принудительного воздушного отопления.
Для систем водяного теплого пола требуется бойлер, горячая жидкость которого будет циркулировать насосами к радиаторам, встроенным в пол. Котел и другое оборудование займет место в подготовленном механическом помещении с установками электричества, воды и топлива.
Вы обнаружите, что стоимость водяного водяного теплого пола варьируется в зависимости от типа устройства, его тепловой и насосной мощности, показателей эффективности, объема необходимых напольных покрытий и оплаты труда. В следующей таблице показано, сколько затрат на рабочую силу может сэкономить способный домашний мастер, выполняя соответствующие задачи.
Гидравлические лучистые полы с подогревом: предоставит и установит полную систему в одноэтажном доме с деревянным каркасом площадью 2800 квадратных футов, полностью подготовленном с открытой структурой под полом и местом в механическом помещении с розетками для топлива, воды и электричества. .Включите все сопутствующие материалы, расходные материалы, транспорт, оборудование, чистовую отделку, окончательную регулировку и очистку. Новые полы не включены.
Товар | Стоимость единицы | Кол. Акций | Стоимость строки | |
---|---|---|---|---|
Базовый: мягкий зимний климат; установить котел 35 000 БТЕ / ч и 2 800 кв. футов. трубчато-пластинчатого контура излучающего пола. Включает в себя интеграцию пола и механического помещения, а также подключение газа, воды, электричества, канализации, клапанов, управляющую проводку, термостат, тестирование и балансировку. | $ 6 797 | каждый | 1 | $ 6 797 |
Обновление Умеренный: дополнительно к Базовому, умеренный зимний климат; установить котел мощностью 70 000 БТЕ / ч. | $ 621 | каждый | 1 | $ 621 |
Upgrade Deluxe: дополнительно к умеренному суровому зимнему климату; установить котел мощностью 105 000 БТЕ / ч. | $ 633 | каждый | 1 | $ 633 |
Затраты на материалы | $ 8 051 | каждый | 1 | $ 8 051 |
+ Затраты на оплату труда (базовые) | $ 40 | в час | 120 | $ 4 800 |
+ Стоимость рабочей силы (умеренная) | $ 40 | в час | 2 | $ 80 |
+ затраты на рабочую силу (Deluxe) | $ 40 | в час | 2 | $ 80 |
Итого | 13 011 долл. США | каждый | 1 | 13 011 долл. США |
Типичные единицы измерения мощности:
1 тонна = 12000 БТЕ / ч = 3.5 кВт = 4,6 л.с.
Потребность в тепловой и охлаждающей мощности для бытовых нужд всегда зависит от условий региональной климатической зоны . Например, в Фениксе (Аризона) 1 тонна холодопроизводительности охладит около 500 квадратных футов жилого помещения (хорошо изолированного и герметичного). В Миноте (Северная Дакота) он будет охлаждать около 650 квадратных футов (или на 30% больше).
Спрос на тепловую мощность на квадратный фут соответствует аналогичной, но обратной региональной модели. Например, в регионах около 49-й параллели каждая тонна холодопроизводительности указывает на необходимость от 3 до 4 тонн теплопроизводительности.
Прочие соображения и затраты
- Стоимость установки пола будет зависеть от состояния пола.
- Энергоэффективное отопление и охлаждение сэкономят деньги, а в некоторых случаях могут быть доступны скидки.
- Во время первоначальной проверки подрядчик должен информировать домовладельца обо всех необходимых изменениях или модернизации электрических цепей или конструкции здания.
- Стоимость рабочей силы возрастет при «скрытой» установке в готовом помещении.
- Эти цены относятся к услугам в непосредственной близости от поставщика услуг.
- Налоги и разрешительные сборы не включены.
Ознакомьтесь с нашим руководством, если вам нужна ссуда для вашего проекта улучшения дома .
Рекомендации для самостоятельной работы
- Этот продукт обычно поставляется и устанавливается специализированной службой и может не подходить для самостоятельной работы.
- Воздуховод из листового металла, холодильные трубопроводы, тестирование системы и балансировка температуры / давления — все это требует специальных инструментов и навыков.
Список литературы
- Сметная книга мастера, полная серия за 2015 год.
- Последние цены с сайтов Home Depot и других поставщиков.
- Обзор литературы по сайтам DIY.
Сколько стоит теплый пол?
Некоторые типы полов, несмотря на их красоту и практичность, могут иметь несколько недостатков, например, дерево, плитка и камень — прекрасные варианты напольных покрытий, но вы должны признать, что, несмотря на их красоту, они не такие теплые. и уютно, как ковер, когда наступаешь на них босиком, особенно первым делом утром и особенно в холодные месяцы.Если встать с постели на твердый холодный пол вам не кажется привлекательным, вы можете легко исправить ситуацию, установив теплый пол. Если красивые теплые полы, когда вы встаете с постели и пробираетесь в ванную комнату, кажутся вам мечтой, то вам следует больше узнать об этом типе системы. Есть несколько вариантов, из которых вы можете выбрать лучший для вашего дома и вашего бюджета, так как это может быть немного дороговато, но для тех, кто любит их плиточные или деревянные полы, только не холод, который они почувствуйте, когда идете по ним босиком, это определенно может быть работа по благоустройству дома, которая может окупиться.Давайте узнаем немного больше о лучистом напольном отоплении.
Что такое теплый пол?
Водяное отопление — это система труб, которые устанавливаются под имеющимся у вас напольным покрытием. Трубки могут нагреваться двумя способами; либо электронным способом, либо посредством нагрева воды. Тепло равномерно распределяется по полу, поэтому вы не испытываете холодных пятен при ходьбе, и, поскольку тепло поднимается, вы почувствуете это тепло от ног и немного выше, но ваша верхняя часть тела все равно сможет чтобы насладиться прохладой, температура повысится, что позволит вам вдыхать более свежий воздух в легкие, что является преимуществом для здоровья.
Виды лучистого тепла
Электрический
Лучший способ описать электронную версию лучистого тепла — это представить себе грелку, находящуюся под вашим полом. Он установлен под тонким слоем цемента, и вы поддерживаете температуру с помощью термостата, и термостат будет автоматически регулировать себя в течение всего дня в соответствии с тем, как вы его запрограммировали. Хотя электрическая версия дешевле в установке, она будет немного дороже в эксплуатации, поскольку работает от электричества.Ваш счет за электричество будет отражать добавление системы электрического лучистого отопления. С другой стороны, это самая дешевая из двух версий для установки. Если вы являетесь крупным домовладельцем, занимающимся проектами «сделай сам», вы можете установить эту версию самостоятельно, в зависимости от того, в какой комнате вы планируете установить ее.
- Сметная стоимость электросети
По словам профессиональных подрядчиков, занимающихся лучистым теплым полом, установка электрической системы лучистого теплого пола будет варьироваться по стоимости в зависимости от размера пола, который вы хотите утеплить.На ванную комнату среднего размера вы можете потратить около 700 долларов, в то время как весь дом с жилой площадью 1500 квадратных футов может стоить около 7000 долларов. Любое количество полов между этими двумя оценками будет варьироваться.
Гидроник
Гидравлическая версия работает с использованием бойлера горячей воды и насоса, который циркулирует нагретую воду по системе трубопроводов, установленной под полом. Одна хорошая вещь в этой системе — это возможность использовать имеющийся у вас водонагреватель, если вы просто хотели, чтобы система была установлена в небольшой ванной комнате.Вы можете привязать систему к существующему водонагревателю, но для чего-либо, кроме этого, вам, скорее всего, потребуется установить отдельный водонагреватель, что увеличит стоимость установки. Несмотря на это, говорят, что эта система по-прежнему остается более доступной в эксплуатации после завершения установки.
- Ориентировочная стоимость гидросистемы
Если вам интересно, сколько может стоить водонагреватель, в зависимости от марки и других характеристик, бак на 50 галлонов может стоить от 360 до более чем 1000 долларов.Работа с системой этого типа аналогична работе с электрической, поскольку для управления системой используется термостат. Водонагреватель нагревает воду и направляет ее по трубам, проложенным под полом. Из-за проблем со старыми версиями труб в домах, такими как обычно используемые старые медные трубы, сегодня используются гибкие трубки, называемые трубами из сшитого полиэтилена (PEX). В больших помещениях — в больших домах или коммерческих помещениях для нагрева воды часто используется бойлер, но котлы немного дороже, чем водонагреватели, поэтому, если вам нужно или вы планируете установить бойлер, вы можете запланировать потратить около 6000 долларов на Это.В целом, установка системы водяного теплого пола в среднем будет стоить от 6000 до 14000 долларов, учитывая, что эксплуатационные расходы на эту версию в долгосрочной перспективе будут дешевле.
Под какими напольными покрытиями можно укладывать теплые полы?
Если вы не совсем понимаете, как тепло отводится через пол, оно излучается, а не проходит через пол. Поскольку он излучается сквозь пол, есть определенные типы полов, которые лучше всего работают с любой из этих систем подогрева пола, а некоторые — нет.Вот список различных типов напольных покрытий и того, насколько хорошо они работают с тепловым излучением.
- Ковер — Если задуматься, ковролин уже достаточно хорошо утеплен. Эта изоляция может фактически предотвратить проникновение лучистого тепла и добавление тепла к полу. Это особенно верно в отношении толстых ковров, таких как ворсистые ковры и ковры с толстой набивкой внизу.
- Деревянные полы — Деревянные полы можно использовать для настила полов с лучистым теплом, однако лучше использовать деревянные полы, а не дощатые полы.Одна вещь о деревянных полах и исходящем из-под них тепле, которую вам стоит принять во внимание, — это то, как тепло может вызвать усадку и расширение древесины. По мере того, как система работает в течение дня, деревянные полы из досок будут больше подвержены колебаниям по сравнению с деревянными полами, а полы из ламината — еще меньше, что делает их лучшим выбором из вариантов деревянных полов.
- Линолеум — Линолеум — хитрый вариант напольного покрытия для лучистого тепла. Многие типы линолеума могут выделять газ из-за выделяемого под ним тепла, поэтому, если вы планируете установить лучистое тепло под линолеумом, вам всегда следует сначала поговорить с производителем напольного покрытия.
- Керамическая плитка — это лучший тип напольного покрытия для данного типа системы отопления. Керамическая плитка эффектно нагревается и будет сохранять тепло в течение длительного времени, делая их красивыми и теплыми в течение длительного времени.
- Stone — Вот еще один тип напольного покрытия A + для использования с лучистым теплом. Как и плитка, камень сохраняет тепло в течение длительного времени, и это один из самых популярных типов напольных покрытий, используемых в сочетании с лучистым теплом. Однако есть одна вещь, о которой следует подумать с камнем, и это то, что камню может потребоваться больше времени, чтобы нагреться до желаемой температуры, по сравнению с плиткой.Но как только они достигнут оптимального уровня тепла, они сохранят его.
Смета Ball-Park для теплого пола для вашего проекта
Компания Radiantec предлагает самые конкурентоспособные цены на теплый пол в отрасли!
Инструменты для оценки Ball-Park
Используйте эти цифры для предварительной оценки затрат на различные варианты теплого пола.
Стоимость излучающих материалов под полом
ВНУТРИ СИСТЕМЫ ОТОПЛЕНИЯ СДВОЕННЫХ ПОЛОВ
(включая трубы, теплоизлучающие плиты и арматуру)
(Обычное рабочее время / стяжные полы 12-16 часов на 1000 кв.футы)
Использование трубок PEX 7/8 ″
- Типовой этаж 0,85 долл. США за квадратный фут
- Ковровое покрытие / зоны с высокими потерями тепла 1,00 долл. США за квадратный фут площади пола
Использование трубок из PEX 1/2 ″
- Типовой этаж 1,25 долл. США за квадратный фут
- Ковровое покрытие / зоны с высокими тепловыми потерями 1,50 долл. США за квадратный фут площади пола
ВНУТРИ «ПЛИТНЫХ» ПОЛОВ (горизонтальных, подвесных или легких)
включает трубы, типовые коллекторы и связывающие материалы
(Типичное рабочее время / перекрытия 8 часов на 1000 кв.футы)
Использование трубок PEX 7/8 ″
- 0,70 долл. США за квадратный фут
Использование трубок из PEX 1/2 ″
- 0,80 долл. США за квадратный фут
КРУПНЫЕ КОММЕРЧЕСКИЕ ПРОЕКТЫ
(Типичное рабочее время 4 часа на 1000 кв. Футов)
- $ 0,50 за квадратный фут
СТОИМОСТЬ ЗОНЫ ЛУЧЕВОГО ОТОПЛЕНИЯ
ДЛЯ «ЗАКРЫТЫХ СИСТЕМ» (с использованием чугунных насосов).
(включая термостат, реле, насос и другое механическое оборудование)
(Типичное рабочее время 8-16 часов для одной (1) зоны
3 дополнительных часа на дополнительную зону)
Внутри плит
- 550-700 $ за одну зону
- 1100-1250 $ на две зоны
- 300-400 долларов за каждую добавленную зону после добавления двух
Внутри перекрытий
- 550-700 $ за одну зону
- 1100-1250 $ на две зоны
- 300-400 долларов за каждую добавленную зону после добавления двух
ДЛЯ «ОТКРЫТЫХ СИСТЕМ» (с использованием нержавеющих насосов).
(включая термостат, реле, насос и другие механические устройства)
(Обычное рабочее время 8-16 часов для одной (1) зоны
3 дополнительных часа на дополнительную зону)
Внутри плит
- 450-600 $ за одну зону
- 1100-1250 $ на две зоны
- 300-400 долларов за каждую добавленную зону после добавления двух
Внутри перекрытий
- 450-600 $ за одну зону
- 1100-1250 $ на две зоны
- 300-400 долларов за каждую добавленную зону после добавления двух
Часто задаваемые вопросы — Radiant
- Какое обслуживание требуется для моей системы лучистого отопления?
- Какой тип гликоля мне следует использовать в моей системе таяния снега?
- Как часто я должен проверять свою гликольную систему?
- Могу ли я использовать любой источник топлива в моей системе лучистого отопления?
- Могу ли я кондиционировать свой дом с помощью системы лучистого теплого пола?
- Планирую большой дом с высокими потолками и множеством окон.Насколько практичны лучистые полы с подогревом?
- Может ли моя лучистая система таять снег и лед?
- У старых систем лучистого отопления полы слишком горячие?
- Влияет ли система лучистого отопления на циркуляцию воздуха или чистоту?
- Сколько должна стоить типичная система лучистого теплого пола?
- Стоит ли эксплуатировать систему лучистого отопления дешевле, чем ее альтернативы?
- Желательны ли энергосберегающие термостаты с пониженным энергопотреблением в системе излучающего теплого пола?
- Долго ли нагревается лучистый дом после холодного старта?
- Как передается тепло?
- Какой тип труб мне следует использовать?
- Действительно ли «радиаторы» плинтуса излучают тепло?
- Где большинство людей устанавливают электрические полы с подогревом?
- Электрический коврик ослабляет или укрепляет мой пол?
- Эффективен ли электрический обогрев пола?
- Нужен ли мне обогрев пола, если моя ванная отапливается?
- Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
- Какое напряжение мне нужно для электрического теплого пола?
- Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
- Что делает ваши нагревательные элементы особенными?
1.Какой вид обслуживания требуется для моей системы лучистого отопления?
Большинство обслуживаемых предметов сосредоточено на насосах и котлах. По большей части используемые сегодня насосы не требуют обслуживания. Они используют воду для смазки подшипников, что обеспечивает более тихий и эффективный срок службы. Обычно расчетный срок службы этих насосов составляет 10 лет. Большинство установщиков котлов предложат ежегодный пакет технического обслуживания, который включает в себя чистку и общий уход. Разные типы котлов требуют разного обслуживания.
2. Какой тип гликоля мне следует использовать в моей системе таяния снега?
Следует использовать раствор ингибированного пропиленгликоля. Убедитесь, что используемый гликоль предназначен для систем водяного лучистого отопления, а не для автомобильных двигателей. Гидравлические гликоли по-разному составлены для металлов, присутствующих в котлах, насосах и других компонентах системы.
3. Как часто я должен проверять свою гликольную систему?
Гликолевые системы следует проверять не реже одного раза в год, чтобы убедиться, что уровень pH в системе не упал ниже рекомендуемых уровней.Гликоль обычно кислый. Добавленные к ним ингибиторы помогают нейтрализовать pH системы и помогают защитить компоненты системы. По мере старения системы ингибиторы разрушаются, в результате чего pH системы падает. На этом этапе следует добавить больше ингибиторов в системы водяного отопления и таяния снега. Система достигнет точки, когда потребуется полная промывка и повторное заполнение. Обычно это около 5-7 лет, но будет зависеть от используемого гликоля.
4. Могу ли я использовать какой-либо источник топлива в моем дистилляторе системы лучистого отопления?
Любой природный ресурс может быть использован для сжигания источника тепла, природного газа, пропана, электрического, деревянного, геотермального и т. Д.Не имеет значения, какой источник тепла, если он может обеспечить необходимые БТЕ (энергию) при требуемых расчетных температурах. Источники тепла будут различаться в зависимости от эффективности, реакции, стоимости и мощности. Выберите тот, который лучше всего соответствует потребностям системы отопления.
5. Могу ли я кондиционировать свой дом с помощью системы лучистого теплого пола?
Не рекомендуется пытаться «кондиционировать» помещение с помощью системы лучистого отопления. Теоретически теплый пол можно использовать для охлаждения помещения.Чтобы снизить внутреннюю температуру помещения, охлаждающая поверхность должна понизиться. Эта более низкая температура «забирает» тепло из воздуха и затем уносится через жидкость в трубах под полом.
Теплые полы можно использовать для снижения общей охлаждающей нагрузки в помещении. В большинстве случаев воздушный компонент все равно потребуется для удаления влаги из воздуха или для осушения помещения. При правильном размере система охлаждения теплого пола может помочь снизить общие эксплуатационные расходы на охлаждение, обеспечивая при этом более равномерную внутреннюю температуру воздуха.
6. Планирую большой дом с высокими потолками и множеством окон. Насколько практичны лучистые полы с подогревом?
Высокие потолки и «много окон» — одна из основных причин, почему лучистое тепло выбрано в качестве системы отопления здания. Поскольку горячий воздух поднимается вверх, в системе принудительного воздушного отопления все полезное тепло сначала направляется к потолку. Это может быть от 10 до 20 футов в высоту. К тому времени, как этот воздух достигнет вашего уровня, примерно на 6 футов. над землей, он потерял большую часть своей энергии и начал сталкиваться с другим горячим воздухом, входящим в комнату.Если этот воздух холоднее, чем когда он вошел, куда ушло все его тепло? Прямо с потолка.
Лучистое отопление работает наоборот. Поскольку система лучистого тепла хранит свою энергию в полу, все тепло в комнате сохраняется именно там, где оно должно быть, на полу, где вы находитесь. Потолок в системе теплого пола всегда намного холоднее, чем площадь пола, именно так, как вы этого хотели бы. Более низкая температура потолка означает, что меньше энергии тратится наружу.Меньше отходов — выше эффективность.
7. Может ли моя лучистая система таять снег и лед?
Системы таяния снега становятся все более популярными, особенно в регионах, где важна охрана природы. Системы таяния снега устраняют все другие необходимые химические вещества и загрязняющие вещества, используемые сегодня для защиты территорий от льда и снега. Больше нет соли для отслеживания в помещении. Больше нет неравномерного таяния. Ручьи и реки больше не загрязняются ненужными добавками.
Системы снеготаяния также защищают ваши вложения.Плиты служат дольше. Соль и другие химические добавки со временем начнут разрушать поверхность бетонной плиты. При укладке кирпича системы снеготаяния обеспечивают определенную физическую защиту. Держите подальше опасные снегоочистители и сохраните красоту своих вложений.
8. Не перегревают ли полы в старых системах лучистого отопления?
В прошлом системы лучистого отопления проектировались и устанавливались почти так же, как и обычные системы плинтусов.Для управления системой лучистого отопления использовались высокие температуры и простые средства управления. Эти высокие температуры на самом деле были слишком высокими с точки зрения комфорта. Чем выше температура воды в полу, тем выше станет температура поверхности пола. Для всех систем для обеспечения комфорта поддерживается максимальная температура пола 85 ° F. В этих старых системах температура пола могла фактически превышать этот предел, вызывая ощущение дискомфорта на полу.
Сегодня существует бесконечное множество средств управления и трубопроводов, которые гарантируют, что этого не произойдет.Поддерживается более низкая температура воды для предотвращения перегрева. Внутренние / внешние системы сброса используются для прогнозирования потребности в обогреве и увеличения времени отклика. Технология лучистого отопления с каждым днем становится все более совершенной.
9. Влияет ли лучистое отопление на циркуляцию воздуха или чистоту?
Да. Поскольку воздух не нагревается и не перемещается по дому, распространяется меньше пыли и плесени. Это помогает свести к минимуму аллергию и другие заболевания.
10. Сколько должна стоить типичная система лучистого теплого пола?
Стоимость системы будет сильно варьироваться в зависимости от требований к установке, выбора средств управления и размера проекта. Простые системы лучистого отопления в больших плитах в зонах с умеренным климатом стоят ненамного дороже, чем альтернативы. Однако, если вы выберете множество вариантов и функций, которые Radiant может предложить вашему дому, первая стоимость будет выше.
Помните, что главными преимуществами Radiant являются комфорт и низкие эксплуатационные расходы.Вам следует обсудить свои планы и требования с подрядчиком по установке, чтобы получить твердую цену на систему «под ключ».
11. Стоит ли эксплуатировать систему лучистого отопления дешевле, чем ее альтернативы?
Да, есть. Сумма экономии будет зависеть от потерь тепла, от того, насколько хорошо построена конструкция, от того, насколько хорошо здание теплоизолировано и от используемого природного источника топлива. По большей части лучистые полы будут работать на 25-40% эффективнее, чем другие формы принудительного воздушного отопления.
12. Желательны ли энергосберегающие понижающие термостаты в системе водяного отопления пола?
Не рекомендуется использовать понижающий термостат в системах лучистого отопления. Системы лучистого отопления не реагируют так быстро, как системы отопления конвекционного типа, в основном потому, что система лучистого обогрева пола использует массу здания для хранения энергии и обеспечения более равномерного нагрева.
13. Долго ли нагревается лучистый дом после холодного старта?
Большинству систем лучистого обогрева пола требуется около суток для достижения полной температуры.Причина этого в том, как система лучистого отопления хранит энергию. Прежде чем теплый пол сможет излучать энергию (тепло) в пространство, он должен сначала поднять температуру пола. В зависимости от конструкции пола и начальной температуры пола это время запуска может составлять от нескольких часов до нескольких дней. Плиты на перекрытиях будут иметь наибольшее время запуска, в основном потому, что они будут иметь наибольшее значение массы.
14. Как передается тепло?
Тепло передается из одного места в другое за счет конвекции, теплопроводности и лучистого тепла.
Конвективная теплопередача — это то, с чем большинство из нас знакомо. Так наша система принудительного воздушного отопления или наша система плинтусов передает энергию (тепло) в пространство. Воздух движется над нагревательным элементом, становится теплее и расширяется в пространство. В среде с принудительным воздушным потоком большая часть горячего воздуха находится у потолка, так же, как поднимается воздушный шар, и теплый воздух в комнате, нагретой принудительным воздухом. Конвективная теплопередача — наименее эффективный способ передачи энергии.
Кондуктивная теплопередача означает, что две поверхности соприкасаются друг с другом.Представьте себе металлическую сковороду на плите. Если ваша рука находится на дюйм выше горячей рукоятки, вы действительно не почувствуете особого ощущения от рукоятки, и вы можете держать руку там столько, сколько захотите. Но при прикосновении к ручке рука мгновенно начинает нагреваться. Это кондуктивный теплообмен. Кастрюля очень быстро и эффективно передает энергию (тепло) в ручку вашей руке. Электропроводность — один из наиболее эффективных способов передачи тепла.
Лучистая теплопередача — лучшая, потому что она не замедляется воздухом.Лучистая энергия ощущается только тогда, когда энергетическая волна ударяется о другую поверхность. Это означает, что все окружающие поверхности достигают заданной температуры. Окружая свое тело теплыми поверхностями, мы можем лучше контролировать, как наши тела теряют тепло. Лучистое отопление пола означает больший комфорт при более высокой эффективности.
Одно основное правило для всех трех режимов: тепло не поднимается, горячий воздух поднимается. Тепло переходит от горячего источника к холодному.
15. Какой тип труб мне следует использовать?
Watts предлагает три различных типа излучающих трубок, каждый из которых обладает своими уникальными качествами.Трубки Onix — самый разнообразный продукт на рынке сегодня. Это единственный продукт, который можно установить под каркасным полом без дополнительных аксессуаров (без теплообменных пластин, без специальных зажимов). Поскольку Onix не расширяется и не сжимается при изменении температуры, это самая тихая система.
Watts также предлагает линейку PEX (сшитый полиэтилен). Этот продукт обычно используется в плитах или тонких плитах, но также может быть установлен под каркасным полом с использованием теплообменных пластин или зажимов.
Кроме того, мы предлагаем трубки из полиэтилена для повышенных температур (PE-RT), состоящие из пяти слоев материала, что придает им значительную прочность. Гибкие и более простые в установке, чем другие материалы для трубопроводов, трубы PE-RT могут использоваться в системах жидкостного лучистого отопления, охлаждения, таяния снега и распределительных трубопроводов.
Пока выбранная трубка установлена правильно и в соответствии с рекомендациями производителя, система лучистого тепла будет работать сверх ожиданий.
16.Действительно ли «радиаторы» плинтуса излучают тепло?
Плинтусы на самом деле конвекторы. Они нагревают воздух, создавая перепад температур между ребрами. Эта разница температур «тянет» более холодный воздух через нагретые ребра. Затем нагретый воздух поднимается вверх, усиливая притяжение.
Радиаторы работают аналогично плинтусу, но с одним отличием. Поскольку радиаторы имеют гораздо большую массу и, как правило, имеют более открытую нагретую поверхность, они действительно обеспечивают определенное количество лучистого тепла в помещении.
17. Где большинство людей устанавливают электрические полы с подогревом?
Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы — еще и прекрасное место для теплого пола.
18. Электрический коврик ослабляет или укрепляет мой пол?
Коврики мощностьюВт были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона».«Он тестирует на прогиб при возрастающих весовых нагрузках на деревянный каркасный пол или бетонную плиту. Наши маты прошли эти испытания для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие помещения. Маты, очевидно, добавляют прочности на растяжение сэндвичу из плитки и раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).
19. Эффективен ли электрический обогрев пола?
Теплые полы согревают людей и предметы напрямую, не перегревая воздух.Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и по-прежнему чувствовать себя комфортно. Используйте программируемый термостат, и система автоматически установит более низкую температуру, когда комнаты не используются. Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.
20. Нужен ли мне обогрев пола, если моя ванная отапливается?
Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, кафельный пол может казаться холодным.Представьте, что вы начинаете день с того, что выйдете из душа на теплый и удобный кафельный пол!
21. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
Нет. Ватты и конкуренты доставляют примерно одинаковое количество энергии полу. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. Тем не менее, ватт использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему с меньшим выключателем.В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к напряжению 120 вольт (VAC), и в соответствии с правилами необходимо установить электрические системы подогрева пола с защитой GFCI. GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.
22. Какое напряжение мне нужно для электрического теплого пола?
Системы электрического обогрева мощностьюВт рассчитаны на 120 или 240 В переменного тока (для обогрева больших площадей).
23. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока более распространены за пределами США и в коммерческих приложениях. Термостат Watts может контролировать до 150 квадратных футов полов с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.
24. Что делает ваши нагревательные элементы особенными?
Нагревательные элементы должны противостоять неправильному обращению на рабочем месте и долгосрочному старению.Уоттс использует дорогую изоляцию проводов под названием ETFE (этилентетрафторэтилен). Физические свойства этого полимера не имеют себе равных для применения, особенно его водостойкость, диэлектрические свойства и длительное температурное старение. Мы также используем бескислородные сплавы в наших нагревательных элементах, чтобы продлить им срок службы. Двойные нагревательные элементы защищены медным заземляющим экраном, а кабели с оболочкой покрыты либо хорошо видимой водостойкой полимерной оболочкой PEX, либо очень упругой оболочкой из ТПУ, которая обеспечивает выдающиеся свойства, позволяющие избежать повреждений в результате незначительных злоупотреблений на рабочем месте.Лучше провода нагревательного элемента никто не строит.
Как долго прослужит теплый пол?
Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.
Представьте, что вы просыпаетесь одним зимним утром с равномерно подогреваемыми полами и наливаете себе чашку кофе. Это можно сделать с помощью водяного теплого пола, но вы, возможно, захотите узнать, как долго прослужит лучистый пол с подогревом. Мы дадим вам все ответы, чтобы помочь вам решить, подходит ли лучистое отопление для вас и вашего дома.
Средний срок службы системы электрического лучистого теплого пола составляет 30-45 лет. На многие из этих систем предоставляется 25-летняя гарантия. Срок службы водяного водяного теплого пола составляет 15-20 лет, в то время как безбаковый котел может прослужить 20 лет и более. Трубы pex под полом могут прослужить 30-50 лет или дольше без необходимости замены.
Не волнуйтесь, если у вас есть еще вопросы о теплых полах. В этом руководстве мы обсудим стоимость, долговечность и многое другое от лучистого теплого пола.Просто продолжай читать!
Долговечность теплых полов
Излучающие тепловые трубки или электрические провода проходят под полом и могут прослужить более 30 лет без какого-либо обслуживания. Одна потенциальная проблема для гидравлических систем заключается в том, что водопроводные трубы могут замерзнуть и вызвать утечки, если система была отключена на некоторое время при отрицательных температурах. Этого можно избежать, поддерживая работу системы при низкой температуре, пока вы не находитесь в доме.
Котел или безбакерная система для жидкостного лучистого тепла также потребует технического обслуживания и осмотра для обеспечения долговечности.Срок службы котла составляет от 15 до 25 лет, в то время как средний срок службы безбаквального обогревателя составляет 20 лет.
Стоимость водяного теплого пола
Предварительная установка системHydronic обходится дороже, поскольку для них требуется бойлер, который может стоить от 4000 до 8000 долларов. Электрические системы со временем становятся намного более дорогостоящими, поскольку затраты на электроэнергию выше, чем затраты на эксплуатацию системы лучистого горячего водоснабжения. Электрические системы считаются лучшим вариантом для точечного отопления. Вы можете сделать это, если в одних комнатах или частях вашего дома прохладнее, чем в других.При реконструкции существующего дома его легче установить, чем водяное отопление.
Когда водяное отопление лучше?
Водяное лучистое отопление можно использовать для обогрева всего дома и сэкономить вам деньги в течение всего срока службы системы. Он более энергоэффективен, но также более эффективен для равномерного обогрева дома. Систему водяного отопления лучше всего устанавливать при первоначальной постройке дома.
Какой тип полов лучше всего подходит для лучистого тепла?
Лучшие полы для лучистого отопления обладают высокой теплопроводностью, например, плитка и камень.Эти типы материалов быстро и эффективно передают тепло. Другие материалы, такие как мрамор, также хорошо подойдут, но для первоначального нагрева потребуется больше времени, когда система выключена.
Некоторые виды деревянных полов подходят для теплого пола, но вам следует проконсультироваться с производителем. Нагрев деревянных полов не должен превышать 80 градусов, в то время как другие полы могут комфортно выдерживать температуру до 85 градусов. Производители создают системы лучистого отопления для всех типов полов, разница лишь в уровне эффективности.
Сколько времени нужно для нагрева теплого пола?
В небольших помещениях, например в ванной комнате, можно достичь желаемой температуры за 20 минут с помощью электрического лучистого тепла. Та же самая система может занять до часа, чтобы обогреть большую площадь дома. Полы с более высокой проводимостью быстрее нагреваются.
Системам водяного отопления для обогрева всего дома может потребоваться от двух до пяти часов, в зависимости от типа напольного покрытия и начальной температуры.
Как сохранить лучистое тепло?
Системы электрического отопления не требуют обслуживания и легко регулируются с помощью термостата. Они также нагреваются относительно быстро, от 20 минут до часа.
Гидравлические системы отопления требуют обслуживания котельной системы или системы без резервуара. Трубы pex под полом не требуют постоянного обслуживания после установки. В зависимости от начальной температуры для нагрева дома с помощью водяного тепла могут потребоваться часы. Поскольку система является энергоэффективной, имеет смысл поддерживать ее в рабочем состоянии днем и ночью, чтобы поддерживать постоянный нагрев.
Повышает ли лучистое тепло стоимость дома?
Не все проекты по благоустройству повышают ценность вашего дома. Нет никаких доказательств того, что вы получите больше пользы от дома с установленным лучистым отоплением. Стоимость вашего дома определяется только тем, сколько за него кто-то будет платить.
Потенциальные покупатели могут не увидеть истинную ценность системы лучистого отопления, если они жили только в домах с традиционными системами печного отопления. Если вы планируете продать или сдать в аренду свой дом, то лучистое отопление не следует рассматривать как увеличение стоимости дома.
Какие плюсы и минусы теплого пола?
Преимущества и недостатки лучистого отопления зависят от того, выберете ли вы систему электрического отопления или гидравлическую систему.
Плюсы электрического лучистого отопления
- Простота установки — Системы электрического лучистого отопления устанавливаются путем укладки матов с уже проложенными кабелями.
- Отлично подходит для небольших помещений — Хотите обогреть плитку в ванной, чтобы зимой не было холода? Коврики с электрическим лучистым обогревом — лучший выбор.
- Нет аллергии или пыли — Системы обогрева печи обдувают пыль и аллергены. Однако системы электрического отопления, скорее всего, не заменят вашу топочную систему для всего дома.
- Сбалансированное отопление — Системы лучистого отопления равномерно нагревают весь пол, а также распределяют тепло по всему помещению более равномерно, чем топочные системы.
- Тихий — Отсутствие шума, связанного с лучистым обогревом. Печные системы могут быть громкими, если они включаются и выключаются много раз в течение дня.
- Не требует обслуживания — Система электрического излучения представляет собой коврик, соединенный с термостатом. Эти системы не требуют обслуживания.
Электрический напольный коврик площадью 20 квадратных футов
Нажмите здесь, чтобы узнать больше об Amazon.
Минусы электрического лучистого отопления
- Дорогое отопление — Электроэнергия дороже газа для отопления дома. По этой причине установка электрического лучистого отопления по всему дому неэффективна с точки зрения затрат.
- Заменить пол — Лучистое отопление обычно устанавливается на черный пол, что означает, что вам придется удалить и, возможно, заменить пол.
- Не подходит для помещений с высокими потолками — Поскольку тепло поднимается, обогрев помещений с высокими потолками лучистым теплом обходится значительно дороже.
- Высота пола увеличивается — Коврик, устанавливаемый под полом, может увеличивать высоту пола на полдюйма. Для этого может потребоваться установка перехода перекрытия или небольшое увеличение высоты между комнатами.
Гидравлическое лучистое отопление Плюсы
- Энергоэффективность — Отопление воды с помощью системы газового котла намного эффективнее, чем топочные системы и системы электрического лучистого отопления. Этим можно обогреть весь дом
- Может быть установлен с водонагревателем без резервуара. — Он более энергоэффективен, чем бойлерная система, и занимает значительно меньше места в вашем подсобном помещении. Небольшую безрезервуарную систему можно использовать для нагрева воды для ваших домашних нужд и для обогрева дома с помощью системы лучистого отопления.
- Длительный срок службы труб — Трубы Pex, используемые для подачи горячей воды по всему дому, могут прослужить до 40 или 50 лет без какого-либо обслуживания.
Бесконтактный водонагреватель Rinnai
Нажмите здесь, чтобы узнать больше об Amazon.
Минусы жидкостного лучистого отопления
- Дорогие начальные затраты — Установка этой системы дороже, чем других традиционных систем отопления. Эти дополнительные расходы компенсируются ежемесячной экономией на расходах на электроэнергию и долгим сроком службы устройства.
- Дольше нагревается — Требуется время, чтобы вода нагрелась, разнеслась по дому и полностью обогревала дом. По этой причине не имеет смысла сильно выключать отопление на ночь.
- Требуется отдельная система кондиционирования воздуха — Гидравлические системы не содержат воздуховодов для центрального кондиционирования воздуха. Вам понадобится отдельная система для подачи прохладного воздуха в ваш дом в жаркие месяцы.
При закрытии
Гидравлические системы лучистого отопления — это самые экономичные и удобные системы обогрева на сегодняшний день.Это идеальная система для нового строительства. Системы лучистого отопления — это самый простой и экономичный способ обогрева небольшого помещения или небольшого помещения.
Обе системы обеспечивают равномерное отопление помещений без распространения аллергенов по дому. Это может быть отличным вложением средств для дополнительного комфорта в вашем доме и экономии энергии, но не лучшим вариантом для улучшения дома перед продажей.
Закрытая система | | Теплый пол своими руками
Введение
В этом подходе для излучающего пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процентное содержание антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.
КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.
Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.
Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!
- Двухзонная закрытая система с блоком по запросу
- Пример 3-х зонного индивидуального дизайна с сохранением пространства
- 3 зона закрытая с электрическим блоком
- Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя
Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.
Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.
Полезные советы:
Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на кв. Дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).
Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок снимается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы воздух не выпускался… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.
Системный объем:
Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.
Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!
- Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.
- Красивая закрытая шестизонная система Polaris
- Четырехзонная закрытая система с использованием котла «Электро».
Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое управление, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.
- Заполнение однозонной закрытой системы Электрокотлом
- Пример вертикального нестандартного дизайна
- Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.
Закрытые системы «Radiant Ready»
- Закрытая система «Radiant Ready»
- Схема закрытой системы «Radiant Ready»
- Однозонная система с петлевым (pex) коллектором для настенного монтажа
На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.
Закрытая система Такаги
Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.
Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.
Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.
В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.
- Коллектор с разделением на четыре зоны
- Разделение на три зоны
- Другой пример нестандартного разделенного коллектора
Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.
Radiant Ready J
Для единственной излучающей зоны, исходящей от существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .
Циркуляционный насос ALPHA
Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.
Удивительный насос Alpha
Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.
Системы большого объема
Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / Вторичная сантехника» на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.
Использование уличного дровяного котла с закрытой системой
Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.
Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.
Открытый дровяной котел с отдельным накопительным / резервным баком
Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. С этим типом котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.
Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…
Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).
Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:
1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и
2) за счет постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.
По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.
Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншеи в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.
Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.
Многозонная замкнутая (напорная) система с котлом.
Подключение EPK к зонному коллектору
На следующем рисунке показаны медные фитинги, необходимые для подключения комплектов расширения и продувки различных размеров к зонному коллектору . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .
Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!
Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.
Если у вас есть три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.
Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, закройте все контуры зоны 1, кроме первого, и направьте воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура в каждой зоне .
Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.
Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).
Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).
Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).
Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.
«ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!
Коммунальный насос Насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза.Мы рекомендуем мощный вспомогательный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).
Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.
Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.
ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!
В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.
Триумф простоты (или «Как спасти испорченную закрытую систему»)
Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» компании Radiant Floor Company, используя Takagi , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».
Самодельный проект лучистого тепла в домашних условиях
Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.
