трубы для слива, сливной желоб, установка системы стока дождевой воды

Содержание:

Срок эксплуатации любой крыши зависит от самых разных факторов – качества используемых материалов, подхода к расчетам, технологии монтажа и внешних воздействий. Одним из таких факторов является слив воды с крыши, при неправильном обустройстве которого конструкция регулярно подвергается влиянию влаги.

Грамотно спроектированная и правильно собранная система слива воды с крыши – это важный элемент конструкции крыши, и ему требуется немало внимания. В данной статье пойдет речь о том, как правильно обустроить слив воды с кровли.

Устройство и виды водосточных систем

Конструктивно любая водосточная система состоит из трубы, желобов и водосборных воронок. Попадая в эти элементы, вода с поверхности крыши отправляется в ливневку, где ее воздействие уже никак не навредит зданию.

Существует три принципиальных схемы водосточной системы:

1. Неорганизованный слив дождевой воды с крыши. Такая конструкция, которую также называют стихийной, в соответствии со своим названием обеспечивает самостоятельный слив воды с крыши. Отличительной особенностью стихийного слива является простота – для обеспечения водостока не нужно устанавливать ничего. Проблема заключается в том, что стекающая вода подмывает здание, повреждает отделку стен и негативно влияет на слой гидроизоляции.
2. Организованный внешний сток воды с крыши. Это классическая конструкция, состоящая из трубы водостока, желоба и нескольких воронок, которые подведены к ливневой канализации. В результате установки организованного внешнего слива вода собирается со всех скатов и отводится с поверхности кровли. Внешний слив достаточно прост в обустройстве и обслуживании.
3. Организованный внутренний дождевой сток с крыши. Главное отличие внутреннего слива от внешнего водостока заключается в монтаже элементов конструкции в самом здании таким образом, чтобы они не были заметны. Как правило, такой слив обустраивается в случае с плоскими крышами. Монтаж внутреннего слива сложен, да и обслуживать его будет очень непросто, особенно если при обустройстве были допущены ошибки.

Материалы изготовления систем слива воды с крыши

Для обустройства водосточной системы используются различные материалы, выбор которых напрямую влияет на стоимость конструкции и ее долговечность. Чтобы комплектующие могли хорошо выполнять возложенные на них обязанности, им нужна достаточная влагостойкость, устойчивость к температурным перепадам и длительный срок службы.

В большинстве случаев слив воды с крыши обустраивается при помощи следующих материалов:

1. Оцинкованная сталь. Сталь используется для слива воды чаще всего. В немалой степени высокая популярность обусловлена тем, что можно подбирать не только готовые элементы конструкции, но и изготавливать их самостоятельно, используя листовой металл. Оцинкованная сталь соответствует всем требованиям: отлично сопротивляется коррозии, спокойно выдерживает воздействие внешних факторов и спокойно может прослужить более 15 лет. Единственный недостаток стальных изделий – большой вес, усложняющий монтаж и создающий большие нагрузки на каркас крыши.
2. Пластик. Полимерные элементы очень хорошо подходят для обустройства водосточной системы. Обладая большинством достоинств стальных деталей, пластик отличается меньшей стоимостью, гораздо меньшим весом и широкой цветовой гаммой, что позволяет подобрать нужную расцветку, подходящую к кровле. Установить пластиковый слив для крыши очень просто – монтаж не доставит проблем, а все необходимые элементы идут в комплекте. Достаточно часто выполняется установка пластикового водостока для крыши своими руками, так как процесс монтажа не вызывает сложностей. Самым большим недостатком полимерных изделий является слабая устойчивость к существенным температурным перепадам. Можно даже сделать водосток из пластиковых бутылок своими руками, который позволит сэкономить средства.
3. Медь. Медные комплектующие для водостока отличаются в первую очередь высокой стоимостью, поэтому их применяют нечасто. Впрочем, высокая стоимость вполне оправдана – медь совершенно не поддается воздействию влаги и может без малейших нареканий проработать более сотни лет. Основным недостатком медных деталей является свойственный всем металлическим изделиям большой вес, поэтому стропильный каркас и обрешетку придется усиливать.

При выборе материалов для обустройства водосточной системы нужно отталкиваться от кровельного покрытия. Фальцевую кровлю, а также крыши из металлочерепицы и профильного листа лучше всего оборудовать стальным сливом, имеющим пластиковое покрытие. В случае с мягкими рулонными покрытиями актуальными будут пластиковые трубы для слива воды с крыши, а для медного покрытия подойдут медные же комплектующие для водостока.

Перед тем, как выбрать сливные трубы для крыши, нужно рассчитать их размеры, отталкиваясь от климатических условий и параметров крыши. Как показывает практика, для небольших построек вполне подойдет труба диаметром 50-70 мм и желоб диаметром 70-120 мм.

Установка труб и сливного желоба

Чтобы слив воды с крыши был осуществим, нужно следить за соблюдением двух факторов:

• Наличие уклона к водосборным воронкам;
• Герметичность.

Если эти факторы имеют место быть, то при правильном монтаже всех компонентов системы водосбора будет работать правильно.

При монтаже необходимо учитывать следующие правила и следовать им:

1. Если слив имеет большой вес, то необходимо усилить каркас в точках крепления элементов водостока. Пластиковый слив можно крепить к карнизам, а вот металлические изделия крепятся к стропилам.
2. В зазоре между желобом водостока и стропилами нужно уложить слой гидроизоляции. Материал подбирается индивидуально: в качестве гидроизоляции может выступать как полиэтиленовая пленка, так и различные битумные мастики.
3. Элементы водостока устанавливаются по всему периметру кровли. Сливной желоб крепится с небольшим уклоном в сторону водосборных воронок.
4. Крепление самого желоба осуществляется при помощи специальных кронштейнов. Желоб должен одной половиной находиться под свесом кровли, а другой – выходить наружу. Такая установка позволит обеспечить эффективный сбор жидкости и предотвратить разрушение конструкции из-за обвалившихся снежных масс.
5. Вертикальные стояки водостока крепятся на углах здания. К этим точкам подводится ливневка (если ее нет, то под водостоками устанавливаются емкости или обустраивается песчано-гравийная подушка). Между краем водосточной трубы и землей должно быть расстояния, не превышающее 50 см.
6. Крепежные кронштейны устанавливаются с шагом около 50-60 см. При большом весе конструкции шаг между креплениями стоит уменьшить еще больше.

Чтобы водосточная система могла нормально функционировать, за ней нужно следить и регулярно обслуживать. Если установка сливов на крышу была выполнена правильно, то ее придется чистить всего один раз в сезон. В процессе обслуживания нужно убедиться в отсутствии протечек, а при их обнаружении принять меры по устранению.

Заключение

Слив воды с крыши осуществляется посредством водосточной системы. Грамотный подбор материалов и качественно проведенный монтаж позволят создать надежную систему, способную эффективно выполнять все свои задачи.

Как сделать водосливы для крыши своими руками — устройство и монтаж (фото, видео)

Долговечность кровли зависит от множества факторов: правильности расчетов, качества кровельного материала, а также соблюдения технологии монтажа. Однако, даже такая мелочь, как слив воды со скатов, оказывает влияние на срок эксплуатации крыши. Организация продуманной водосточной системы – важный этап строительства, о котором не забывают опытные кровельщики. В этой статье мы расскажем об устройстве слива для дождевой воды, о том, как правильно выбрать, а затем своими руками выполнить монтаж этого элемента водостока.

Содержание статьи

Устройство и виды

Слив для дождевой и талой воды – важнейший элемент водосточной системы каждой крыши. Он представляет собой простую конструкцию, собранную из трубы, желобов и водосборных воронок. Она осуществляет перенос жидкости, стекающей со скатов кровли, в ливневую канализацию. В зависимости расположения и характера использования различают 3 вида слива:

Виды водосточных систем

1. Стихийный. Этим термином обозначают неорганизованный слив дождевой воды, когда атмосферная влага покидает поверхность ската крыши самотеком без дополнительного оборудования. При таком способе избавления от излишков жидкости не выполняется монтаж воронок и желобов, не устанавливаются водосточные трубы. Недостаток стихийного слива заключается в том, что вода, падающая с высоты кровли, наносит вред отделке стен, попадает под гидроизоляцию конструкции, размывает грунт или фундамент сооружения.
2. Организованный внешний. Монтаж организованного внешнего слива заключается в установке водосточной трубы, желоба и водосборных воронок, то есть создания системы, по которой происходит перенос воды со ската крыши в «ливневку». Слив такого вида подходит для организации своими руками водостока со всех форм скатной кровли. Достоинство внешнего слива для крыши в том, что он легко устанавливается, а также обслуживается своими руками.
3. Организованный внутренний. Особенность внутреннего слива в том, что водосточные трубы проходят внутри сооружения и скрыты от глаз. Монтаж водостока такой конструкции выполняют для плоской кровли. Внутренний слив сложнее внешнего в обустройстве, эксплуатации и обслуживании, поэтому оборудовать его своими руками будет непросто. Некачественный монтаж, выполненный без соблюдения правильной технологии, чреват постоянными протечками.

Расположение элементов внутреннего и внешнего водостока

Обратите внимание! Диаметр трубы и желоба, которые потребуются, чтобы оборудовать слив, вычисляют, исходя из климатических условий в зоне строительства, а также площади и уклона крыши. Для кровли гаража или компактного дачного дома достаточно водосточной трубы с диаметром 50-70 мм и желоба с диаметром 70-120 мм.

Материалы

Водосточные системы для кровли изготавливаются из самых разных материалов, от которых зависит цен и срок эксплуатации слива. Комплектующие для сборки должны обладать тремя качествами: устойчивостью к воздействию воды, к перепадам температуры и долговечностью. Чаще всего слив для крыши производится из следующих материалов:

• Оцинкованная сталь. Сталь является самым популярным материалом для изготовления слива. Для тех, ком по душе этот материал существует два пути: выбрать готовые модели в строительном магазине или сделать слив своими руками из листового металла. Водосточные системы из оцинкованной стали достаточно устойчивы к коррозии, имеют герметичное соединение между доборными элементами и служат не менее 15 лет. Отрицательная черта водостоков из оцинковки – тяжелый вес, который является дополнительной нагрузкой для стропильной системы кровли.

  Водослив из оцинкованной стали

• Пластик. Современный слив для крыши из поливинилхлорида обладает высокой устойчивостью к действию воды, отличными антикоррозийными свойствами, а также он гораздо легче аналогов из металла. Водосточные системы из пластика выпускаются различных цветов, которые можно подобрать в тон к кровельному материалу. Монтаж без труда выполняется своими руками, так как все, что требуется для сборки, поставляется в комплекте с водосливом. Недостаток моделей из пластика, что не все из них выдерживают резке перепады температуры, свойственные для сурового российского климата. Качественный пластиковый слив для дождевой воды служит более 20-25 лет.

  Водосток из пластика

• Медь. Водосточные системы из меди – дорогостоящее решение для организации слива со ската кровли. Медь является инертным металлом, не вступающим в окислительные реакции. Водослив из этого материала прослужит более 100 лет, за время которых он лишь приобретет благородный налет патины. Постоянное воздействие воды не приносит вреда медным элементам водосточной системы крыши. Однако, они имеют солидный вес, поэтому выполняя монтаж своими руками, позаботьтесь об усилении стропильного каркаса и обрешетки кровли.

  Водослив из меди

Опытные кровельщики рекомендуют выбирать водосливы, исходя из того, монтаж какого покрытия будет выполняться на крышу. Для вальцевой кровли, крыш из металлочерепицы и профлиста подходят водосливы из оцинкованной стали с полимерным покрытием. Мягкие рулонные покрытия требуют установки моделей из пластика. А монтаж медных водосливов возможен, только если вся крыша покрывается этим материалом.

Схема сборки водослива

Принципы монтажа

В независимости от материала, стоимости или вида водостока, главным критерием эффективной работы является качественная установка с соблюдением всех требований безопасности. Существует 2 фактора, благодаря которым водосточная система функционирует: герметичность и уклон в сторону водосборной воронки. Профессиональные мастер при оборудовании водостока придерживаются следующих правил:

1. Чем больше вес сливов, тем надежнее должен быть стропильный каркас в местах установки. Тяжелые модели из меди, алюминия или стали монтируют на стропильные ноги, а легковесные из пластика прямо на карнизную доску.
2. Между водосточным желобом и стропильными ногами крыши прокладывают гидроизоляционный слой. Некоторые мастера используют для этого полиэтиленовые пленки и рубероид, а другие рекомендуют обрабатывать места прилегания мастикой на основе битума.
3. Установку водосливов выполняют вдоль всех кровельных свесов. Водосточный желоб фиксируют таким образом, чтобы образовывался уклон 3-5 градусов по направлению к водоприемной воронке, а на противоположную сторону надевают заглушку.
4. Водосточный желоб устанавливают на специальные кронштейны таким образом, чтобы он выглядывал из-под свеса крыши на половину ширины. Такое расположение позволяет эффективно собирать воду и защищает желоб от обрушения из-за схода снега.

   Монтаж желоба на «холодных» и «теплых» крышах



   Правильное расположение водосточного желоба относительно свеса

5. Водосточные стояки размещают на каждом внешнем и внутреннем углу здания. В эти места подводят ливневую канализацию, устанавливают емкости для сбора воды или делают песчано-гравийную подушку. Расстояние от окончания водосточной трубы до земли не должно превышать 40-50 см во избежание размытия грунта и разрушения фундамента.
6. Кронштейны размещают на расстоянии не более 50-60 см друг от друга. Чем тяжелее водосливы, тем меньше делают шаг между креплениями.

Установка кронштейнов

Важно! Водосток крыши нуждается в регулярном обслуживании. Грамотно рассчитанная и правильно установленная система осматривается всего 1 раз в сезон, после окончания осенних листопадов и ливней, но до наступления устойчивых заморозков. В это время следуют очистить желоба и трубы от мусора, листьев, проверить герметичность швов и устранить протечки.

Видео-инструкция

Слив воды с крыши: виды, способы изготовления

Абсолютное большинство владельцев домов пользуется современными привычными системами водоотвода. Они изготавливаются из металла или пластика, имеют полукруглую или квадратную форму, могут отличаться цветовыми решениями и пропускной способностью. Но это лишь незначительные технические и дизайнерские отличия, по большому счету такие системы однотипны и очень похожи. В этой статье будет рассказано об очень оригинальных сливах непривычной конструкции и из неожиданных материалов.

Слив воды с крыши

Содержание статьи

Деревянные сливы

Казалось бы, как можно делать сливы из материала, крайне негативно реагирующего на повышенную влажность? Именно таким материалом считается дерево, во влажном состоянии оно начинает гнить, теряет все свои первоначальные свойства. Даже самые современные антисептические и гидроизоляционные пропитки дают лишь временный положительный эффект, общий срок службы все равно не удовлетворяет потребителей. Тем более что системы водоотвода должны исправно функционировать несколько десятилетий, ведь это конструкции длительного пользования.

И кровельное покрытие, и водосток могут изготавливаться из дерева

Деревянные желоба делают из ели или лиственницы, в настоящее время они устанавливаются только на эксклюзивных строениях в экостиле или во время реконструкции старинных сооружений различного назначения. Для улучшения дизайнерских показателей желоба могут иметь как стандартную полукруглую форму, так и прямоугольную. По желанию потребителей изготавливаются оригинальные фигурные завершения деревянных желобов.

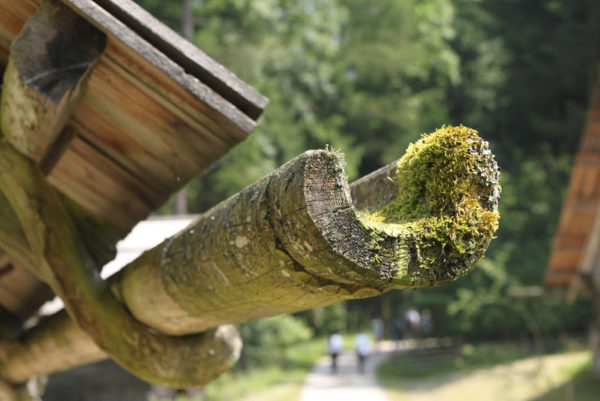

Деревянный желоб с полукруглым окончанием

Наибольшей популярностью пользуются следующие декоративные окончания:

• «утиный клюв»;
• «жабры акулы»;
• «голова собаки»;
• «голова поросенка»;
• «баранья голова»;
• «лосиная голова»;
• «голова щуки»;
• «косой срез».

Желоб с фигурным окончанием «щучья голова»

Сток воды из деревянного желоба осуществляется по так называемым цепям-дождевикам. Они имеют различные размеры звеньев, а как дополнительные элементы декора применяются металлические или керамические блюдца, чашки, подставки или иные красивые аксессуары. Цепи делаются из неоцинкованной или оцинкованной стали, меди, нержавеющих сплавов, могут иметь различные украшения во всей длине или только в некоторых местах точечно.

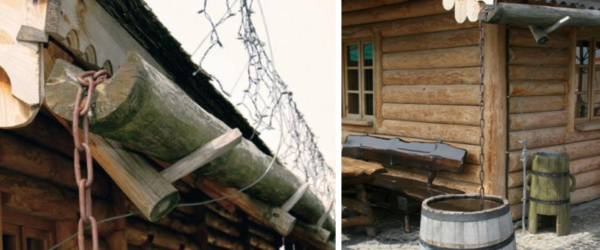

Самый простой вариант водостока: в желобе крепится металлическая цепь, по которой вода стекает в бочку

В зависимости от вида цепи каждый раз индивидуально подбирается емкость для сбора дождевой воды. Это могут быть старинные деревянные бочки, медные башмаки, тарелки или иные эксклюзивные емкости.

Для приема воды из желоба используют различные емкости, а вот для отвода дождевых потоков можно использовать нестандартные варианты

Крепятся деревянные водостоки при помощи кованных металлических крюков оригинальной формы. Кованые крюки намного прочнее таких же элементов промышленного производства, а это очень важно для надежной фиксации элементов. Дело в том, что само дерево имеет довольно большой вес, а во время намокания он значительно увеличивается. В то время как вес пластиковых желобов не зависит от влажности, а масса намного меньше, чем у дерева. Их можно фиксировать на промышленных крюках.

Для крепления деревянных желобов часто применяют кованые крюки

Отечественная история использования деревянных сливов

Если в настоящее время деревянные сливы считаются очень модным и дорогим аксессуаром, а такие элементы устанавливаются на престижных зданиях и домах, то раньше они использовались бедным населением. Объяснялось это отсутствием или высокой стоимостью иных вариантов водоотводов. Дерево было самым дешевым материалом, с трудозатратами никто не считался, а качество в те времена не стояло на первом месте.

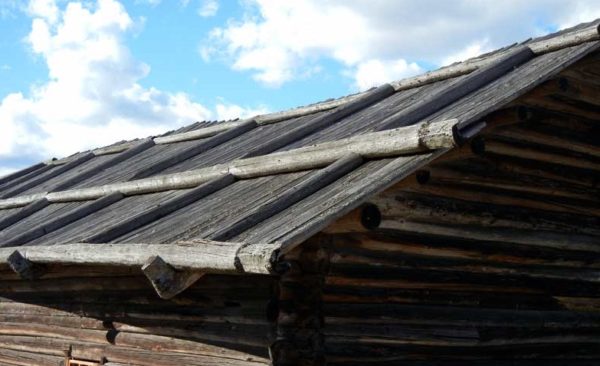

Раньше деревянные крыши и водостоки относились к бюджетному варианту обустройства дома

Интересно знать, что деревянные кровли и деревянные водостоки встречались в некоторых регионах России до середины семидесятых годов прошлого столетия. Уже давно был покорен космос, а наши соотечественники жили в такой бедности, что вынуждены были делать кровли и водостоки из дерева. Какими же способами увеличивали время эксплуатации деревянных сливов?

1. Металлическая обшивка. Для исключения прямого контакта сливов с водой начали применять оцинкованное листовое железо. Лист разрезался на полосы, которыми устилались внутренние поверхности деревянных водостоков. Теперь они могли делаться не только сплошными из полубревен, но и сборными из досок.

   Обшивка внутренней части желоба оцинкованным железом продлевала срок эксплуатации водостока минимум в два раза

2. Использование корней деревьев. Крюки водостоков делаются не из досок, а из отрезов стволов деревьев с корнями или из одних корней. Дело в том, что корни намного устойчивее к процессам гниения, чем простые доски. Кроме того, из них есть возможность выбрать естественные загнутые участки, что улучшает внешний вид конструкции и придает им полностью натуральный вид.

   Из корней деревьев могут получиться отличные держатели для желобов водостока

3. Наличие нескольких уровней деревянных водостоков. Эти элементы одновременно прижимают доски кровли к обрешетке. Три ряда водостоков уменьшают количество воды в каждом, что повышает надежность функционирования системы. Нижний ряд удерживают кобылки стропил скандинавского типа.

   Три ряда желобов вместо одного существенно повышают надежность водосливной системы кровли

Деревянные водостоки устанавливаются только на строениях с деревянной кровлей. Дома могут накрываться дранкой или обыкновенными досками. Для повышения герметичности под настилом рекомендуется делать гидроизоляцию современными рулонными материалами. Они совершенно незаметны и на внешний вид влияния не оказывают, зато дают возможность увеличивать длительность эксплуатации строения. Еще одно обязательное условие строительства таких кровель – обязательная пропитка не только от гниения, но и для понижения горючести.

Антипирены для древесины

Любая кровля, а деревянная в особенности, должна иметь эффективную систему естественной вентиляции, за счет этого существенно улучшаются условия эксплуатации конструкций. Благоприятные условия повышают ресурс использования.

Цены на огнезащитные антисептики

Огнезащитный антисептик

Цепные водостоки

В нашей стране такие системы отвода воды с желобов не имеют большой популярности, они встречаются очень редко и только на домах настоящих ценителей восточной культуры. Родом эти сливы из Японии, там они называются kusari doi. Надо заметить, что интернет-магазины Японии продают необычные системы во многие страны мира.

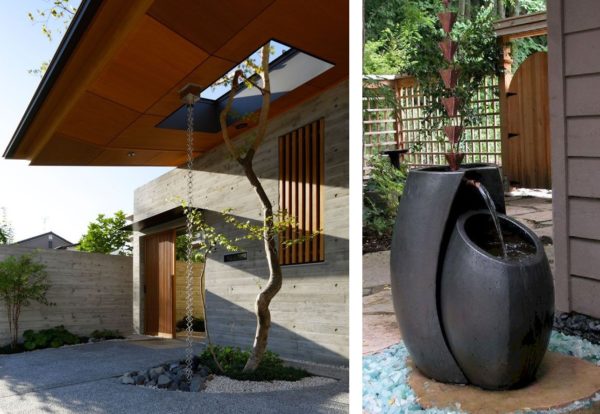

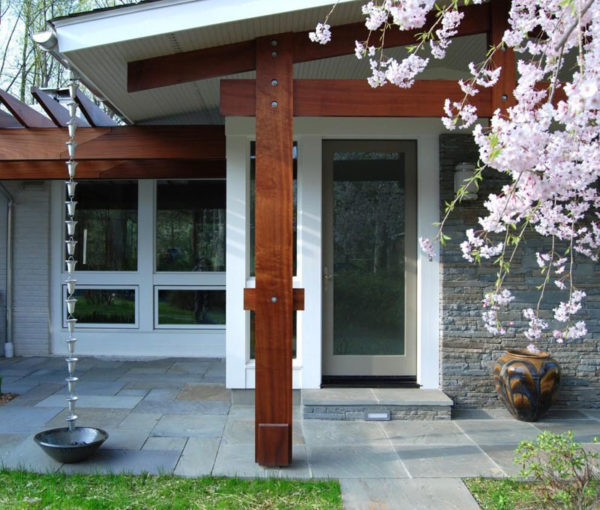

Цепные водостоки, или дождевые цепи, больше характерны для азиатских стран

Почему цепные водостоки заслуживают внимания и отечественных застройщиков?

1. Универсальность применения. Есть варианты крыш, имеющие большой свес. Это создает ощутимые сложности с монтажом обыкновенных систем водоотвода: приходится решать проблему с фиксацией вертикальной трубы к стене и подвода к ней воды с удаленного желоба. Цепные водостоки фиксируются непосредственно к сливам желобов, экономится значительное количество дорогих труб, поворотов, приемников воды, кронштейнов и т. д. Кроме того, для установки цепного водостока надо всего несколько минут, а монтаж привычных конструкций отнимает часы. Время в настоящее время ценится очень дорого.

   Цепной водосток целесообразно использовать при большой ширине свесов кровли

2. На цепные водостоки могут фиксироваться различные металлические тарелочки, кувшинчики и т. д. Они изготавливаются по специальной технологии и под струями воды издают различные приятные звуки. Нет ничего лучше, чем возможность наслаждаться природным шепотом дождя и льющейся воды.

   Декоративные элементы, из которых делают дождевые цепи, во время дождя издают приятные звуки

3. Осенью и зимой обыкновенные трубы для отвода воды постоянно замерзают, есть риски полного механического повреждения элементов льдом из-за его расширения или от тяжести. Кроме того, сама система водослива перестает нормально функционировать, что становится причиной появления проблем у проживающих. Цепные водостоки не перестают нормально функционировать даже после замерзания. При желании они легко очищаются ото льда.

   Обледенение зимой не наносит цепным водостокам никакого вреда

Такие изделия можно купить готовыми или сделать самостоятельно из подручных или покупных деталей.

Таблица. Материалы для изготовления цепных водостоков

Материалы изготовления слива	Краткое описание технологии изготовления и эксплуатационных характеристик
Сосновые шишки	Очень оригинальная конструкция, может украшать любое строение вне зависимости от его стиля. Лучше брать шишки больших размеров и раскрытые, они могут принять большое количество воды. Не стоит бояться, что шишки быстро гниют и слив придется переделывать. Как показывает практика, такие конструкции служат не менее 5–7 лет. Недостаток – слив легкий, даже несильный ветер расшатывает его. Выход из положения есть — нужно нижний конец цепи утяжелять или неподвижно фиксировать.
Пластиковые бутылки	Распространенный материал для производства многочисленных поделок, может применяться и во время сборки слива. От бутылок отрезается нижняя часть, а кромка верхней напоминает лепестки цветков. Можно подбирать различные цветовые решения и таким способом создавать красивую конструкцию. Пластик может эксплуатироваться 10–15 лет, не боится замерзаний/размерзаний.
Ложки и вилки	Годятся как приборы из алюминия, так и из нержавеющей стали. Каждая ложка и вилка сгибается в произвольных направлениях, в конечном итоге слив получается очень красивым. Недостаток такого слива – конструкция не может быть прочной, при сильных колебаниях возможно повреждение.
Разноцветные пластиковые хомуты	Самая простая конструкция, ее можно сделать за несколько минут. Диаметр колец может быть одинаковым или различным, за счет этого цепочка полностью меняет свой внешний вид.

Принцип действия цепных сливов

В качестве емкостей чаще всего используются конусообразные детали, имеющие в нижней части отверстия. Диаметр отверстий влияет на способ перетекания жидкости. Если он большой, то вся вода успевает уходить, если маленький, то емкость переполняется и жидкость переливается со всех сторон. Этот эффект носит название дождевые цепи.

Декоративные элементы дождевой цепи имеют отверстие в нижней части

Не случайно такие сливы придуманы японцами, их культура уделяет большое внимание релаксации. А созерцание водного потока по праву считается одним из самых эффективных методов душевного успокоения. Вместо традиционного закрытого водостока, японцы придумали открытую каскадную систему, вода в ней по очереди перетекает из верхней емкости в нижнюю и так далее. Интенсивность зависит от величины осадков, этот параметр влияет и на звуковое сопровождение.

Созерцание дождевых струй, бегущих по декоративным цепным водостокам хорошо успокаивает нервы и доставляет эстетическое удовольствие

В зависимости от назначения строения и расположения вода уходит в почву или попадает в канализационную систему. Есть дизайнерские варианты, когда такие цепи подсоединяются к небольшим прудикам или фонтанчикам. Общее для всех случаев условие – капли воды не должны попадать на отделку фасадных стен.

Канализационная система для отведения дождевой воды

Практические советы по изготовлению цепных сливов своими руками

Цены на популярный модельный ряд электродрелей

Электродрель

Для изготовления цепочки понадобится электрическая дрель, плоскогубцы, медная, оцинкованная или алюминиевая проволока и различные горшочки, небольшие ведерка, банки или прочие подобные мелочи. Как правильно изготавливать цепные сливы из небольших ведер?

Шаг 1. Проделайте отверстия в дне ведерок, делать их надо строго посредине. Процесс состоит из нескольких этапов.

1. Найдите центр дна. Проведите две диагонали, в центре они пересекаются. Метчиком в этой точке сделайте метку. Без такой метки сверло будет постоянно соскальзывать, что очень усложняет процесс высверливания.

   Определяют центр дна ведерка, чтобы просверлить отверстие

2. Диаметр отверстия должен обеспечивать сход всей воды. Это очень важно. В противном случае во время сильного дождя вода наполнит все емкости, масса конструкции возрастет на несколько порядков. А это уже очень большой вес, его может не выдержать крепление. Цепной слив упадет сам или потянет за собой часть желобов.

   Отверстие не должно быть слишком маленьким, чтобы вода свободно вытекала из емкости

Если у вас нет приспособлений для высверливания отверстий больших диаметров, то их можно вырезать ножницами по металлу

Шаг 2. Проденьте в отверстие готовую цепь, равномерно распределите ведра по всей длине изделия.

Протягивают сквозь отверстие цепь

Шаг 3. Снимите дужки ручек ведер и проденьте в них соответствующие звенья цепи. Установите их на прежнее место. Поднимите конструкцию, убедитесь в симметричности расположения емкостей. При обнаружении проблем исправьте их. Если ручки снимать сложно, то их можно навесить на специальные крючки, концы потом согнуть для обеспечения надежности фиксации.

На ручку ведерка крепят крючок

Готовую конструкцию следует закрепить на крыше, желобе или в другом подходящем месте.

После сборки изделие подвешивают к желобу в месте стока воды

Вместо ведерок, можно использовать иные емкости, менять их размер, материал изготовления и т. д. Самостоятельное создание дает большой простор для фантазии, каждый может придумывать свои индивидуальные варианты. Не нужно в точности копировать существующие изделия, каждое можно освежить за счет установки дополнительных декоративных элементов.

Варианты декоративных водостоков

Первые звенья могут быть очень оригинальными, в этих целях рекомендуется использовать старые чайники, части металлических или пластиковых садовых леек и т. д. Эти элементы имеют довольно большие размеры, что улучшает сток воды и минимизирует вероятность сдувания струи сильными порывами ветра.

Видео — Слив воды с крыши

Цены на водостоки

Водостоки

Сливная система является обязательной частью кровли, а вот делать ее стандартной или декоративной, зависит от личных предпочтений. Традиционный водосток должен монтироваться с учетом определенных факторов и точным соблюдением инструкции. О том, как установить металлический водосток для крыши, можно прочитать в этой статье.

фото и видео монтажа слива, как устроена сливная система крыши

Какая бы конфигурация крыши у здания или сооружения не была, она в любом случае аккумулирует воду, выпадающую во время дождя или образующуюся во время таяния снежного покрова и льда. Для удаления скапливающихся атмосферных вод используются различные виды сливов. Их предназначением также является предотвращение постоянного попадания воды на стены зданий, цокольные этажи и фундаменты. В течение столетий отливы выполняют не только утилитарную функцию, но и являются важными элементами декора домов.

Классификация отливов

Применительно к крышам, отливы — это все системы для стока поверхностных вод, используемые в здании. Они включают водосливные системы самой кровли, различные желоба и отводы, концентрационные воронки и системы водосточных труб и водоотводов. Принимая во внимания тот факт, что крыша подвергается резким колебаниям температуры и влажности, отливы производятся из прочных долговечных материалов.

Металлические

• Оцинкованные отливы. Такие водоотливы изготавливаются из листов стали толщиной около миллиметра и затем покрываются слоем цинка. Они достаточно устойчивы к механическим воздействиям, мало подвергаются коррозии и довольно долговечны. Без покраски или дополнительного покрытия они всегда одного серебристого цвета.
• Отливы с полимерным (полиэстер, пластизол, пурал) покрытием. Эти изделия изготавливаются в большом выборе цветов. Металлические водоотливы с полимерным покрытием выдерживают температуры от -45 до +70°С.
• Алюминиевые отливы. Имеют высокую прочность, легко очищаются водой, но имеют высокую стоимость. При изготовлении такие отливы хромируют, а после их покрывают синтетическими смолами и обжигают. Это придаёт поверхности идеальную гладкость и очень высокую устойчивость к выцветанию. Алюминиевые сливы могут быть покрыты и специальными цветными лаками.
• Медные отливы. Они относятся к специальным отливам, изготавливаемым из чистых медных листов или с оксидированной или латунированной поверхностью. Медные сливы отличаются высокой надёжностью, долговечностью и красотой. Недостатком является очень высокая цена.

Пластиковые (ПВХ, полиэстер и пластизол)

Имеют широкую палитру цветов. Эти изделия отличаются достаточной износостойкостью, устойчивы к большим перепадам температуры (±50°С), химическим воздействиям и ультрафиолету, просты в обслуживании и уходе и легко монтируются. Эластичные, упругие, легкие и прочные современные пластики способны выдерживать высокое давление при образовании льда, а также сильные ветровые нагрузки. Кроме того, пластиковые отливы имеют высокую шумопоглощающую способность, что обеспечивает дополнительный комфорт их использования. Элементная конструкция сливов позволяет существенно упростить монтажные работы. Главным достоинством этих сливов является их малая стоимость.

Керамические и каменные

Специальные отливы, которые используются на крышах, изготовленных из натуральной черепицы. Очень долговечные и износостойкие, но хрупкие и шероховатые, что усиливает скопление мусора. Керамические сливы всегда монтируются из заранее изготовленных небольших элементов, что позволяет производить монтаж очень быстро.

Выбор слива

Форма отлива не имеет принципиального значения. Она может быть треугольной, круглой, овальной, трапециевидной или прямоугольной. Сильно отличаются и размеры сливов. Желоба, как правило, производятся в стандартных размерах от 7 до 20 см, а трубы с оригинальным сечением — от 5 до 16 см. Форма желоба по своей сути несёт декоративную функцию, в то время как размеры сечения требуют обязательных расчётов с точки зрения пропускной способности. Кроме того, при выборе отлива важно наличие ряда свойств и характеристик:

• высокая прочность;
• наличие антикоррозийного покрытия;
• достаточная сопротивляемость деформациям и механическим нагрузкам;
• экологическая безопасность;
• красивый внешний вид.

При принятии решения об устройстве отлива необходимо учитывать, что промышленно изготовленные изделия обладают рядом преимуществ перед изготовленными самостоятельно. Готовые системы водосливов имеют достаточно точные расчёты пропускной способности, предусматривают все необходимые соединения и элементы для эффективного функционирования всего устройства водоотведения с крыши. Обычно в комплект водослива входят трубы, пластиковые желоба, воронки с мусоросборниками, тройники, крюки для подвеса, хомуты, угольники и заглушки.

Даже при самостоятельном обустройстве отливов дома имеет смысл приобрести готовые элементы, так как при необходимости они могут быть изготовлены по индивидуальному заказу (как правило, длина изделий до 4,4 м и толщина листа или стенки изделия до 1,5 мм) и обладают:

• разнообразием форм и цветов;
• надежностью и долговечностью;
• легкостью и простотой монтажа и ухода;
• отсутствием необходимости в повторной антикоррозийной обработке.

Но и стандартный набор цветов, длин, сечений и диаметров труб и желобов позволяет подобрать требуемую комбинацию элементов водоотводящей системы практически для любого здания или сооружения.

При выборе отливов наибольшее внимание следует уделить трём параметрам материалов, которые оцениваются по пятибалльной шкале:

• коррозионная стойкость;
• устойчивость к выцветанию;
• устойчивость к механической обработке.

В настоящее время не существует материала, который бы имел все высшие показатели, поэтому в конкретном случае выбирается тот, который имеет нужные характеристики. В дополнение, при самостоятельном монтаже необходимо обратить внимание на температурные режимы, при которых могут производиться работы по сгибу листов, труб и желобов.

Расчет сечения отлива

Для оборудования эффективно работающего отлива необходим расчёт его способности пропуска необходимогоколичества воды.

Обычно используется простой расчёт, когда на 1 м² одного ската крыши требуется 1,5 см² сечения отлива независимо от его формы. Такой расчёт не совсем верен, так как не принимается во внимание высота крыши. На самом деле величина угла наклона крыши определяет в значительной степени скорость ската воды с крыши и, следовательно, её аккумуляции в отливе. Более точная формула определения эффективной площади кровли такова:

S эф. кровли = L крыши x (L ската + H крыши/2).

Часто вместо расчётов используют усредненные значения, которые в климатических условиях России позволяют обеспечить хороший водоотвод:

• для малых площадей ската крыши пригодны желоба с сечением от 8 до 11,5 см и водосточные трубы диаметром 5−7 см;
• при площади ската менее 100 м², то сечение желоба увеличивается вплоть до 13 см, труб до 10 см;
• если эффективная площадь крыши ещё больше, то следует выбирать отливы с желобом — 14−20 см, а трубы — 10−16см.

На любой скат требуется пара желобов с уклонами в сторону водоотводных труб, с сечениями обеспечивающие пропуск воды согласно расчёту или с небольшим запасом. Для определения количества водосточных труб и общей длины и количества отливов необходимо определить длину периметра крыши, наметить места расположения труб, с учётом требований расчёта и увеличить их, если этого требуют эстетические соображения.

В любом случае максимум на любые 8 метров желоба должна быть хоть одна сточная труба.

Количество отливов будет равняться периметру кровли делённое на длину одного изделия за вычетом нахлёста. Все места выходов стока должны быть обеспечены водоотводами и дренажом заранее.

Монтаж желобов производится обязательно с уклоном не менее 1 см на 3 м желоба, что обеспечивает свободное стекание воды. При этом также удаётся избежать скопления листьев, шишек и другого мусора по длине желоба. Такой уклон позволяет не допустить скопления воды в желобе, что особенно опасно при переходе температуры воздуха к минусовым значениям.

Монтаж отливов

Кроме информации, полученной при расчёте сечения, длины и количества элементов водоотводной системы, до начала монтажа надо учесть следующее:

1. Необходимо приобретение дополнительных элементов системы, таких как концевые заглушки, вставки и крепеж.
2. Должна быть обеспечена надежность крепления.
3. Подземный и наземный дренаж должны обеспечить отвод воды от отмостки и фундамента.
4. Система должна быть удобна для обслуживания (чистки) и ремонта.
5. Монтаж желобов производится до обустройства гидроизоляции крыши.
6. Соединение блока водоотвода следует производить на земле, а потом уже крепить на кронштейны всю сборку.
7. Места нахлеста отливов не должны совпадать с кронштейнами. Для этого желоба подрезаются по длине.

Перед началом монтажа отливов готовится все необходимое. Для монтажа пластикового слива необходимо следующее: ножовка по металлу, шуруповерт, струбцина, молоток, напильник, уровень, шнур, рулетка, карандаш, желоба, соединительные вставки, концевые заглушки, кронштейны, водосточные трубы, хомуты для крепления труб, тройники (угловые вставки), крепеж (саморезы).

Этапы монтажа

1. Установка воронок для слива воды. В 15 см с обеих сторон воронки крепятся держатели.
2. Разметка прямой (трассировка), вдоль которой будет установлен желоб. Она проводится с учетом требуемого уклона.
3. Через 0,5 м намечаются места крепления кронштейнов. Если имеются изгибы желоба, то в этих местах ставятся дополнительные кронштейны. Сначала делается вся разметка и только после этого они крепятся. Как правило, держатели закрепляют к мауэрлату.
4. При монтаже отливов между желобом и кронштейном вставляться мягкие подкладки (фторопласт, резина).
5. После монтажа всю систему проливают водой и проверяют, нет ли где течи или зон накопления жидкости.

Во время монтажа надо соблюдать следующее:

• Монтаж водоотводной системы осуществляется сверху вниз. Сначала закрепляют горизонтальные элементы, а затем монтируются водосточные трубы.
• Слив монтируется раньше, чем финальная гидроизоляция кровли.
• Крепление желобов производится на кронштейны, которые крепятся к лобовой доске, либо к стропилам, либо к кровельным доскам. Кронштейны устанавливаются так, чтобы вода при интенсивном дожде попадала в центр желоба, а не за его край.
• Для предотвращения образования плесени и грибков желоб должен быть не ближе 5 см от стены.
• Под водосточными трубами должны устанавливаться приемники ливневой канализации. Нижний край трубы должен быть удален от земли не менее, чем 15 см.

Сливы надо регулярно чистить, удаляя мусор, что можно делать, используя струю воды под достаточно высоким напором. Для предотвращения замерзания воды в водоотводе и связанных с этим негативных эффектов желательно использовать нагревательные элементы водоотводных систем, которые укладывают прямо в желоба.

Как бы хорошо не были сделаны кровельные отливы, они не смогут полностью защитить здание от негативного атмосферного воздействия. В связи с этим необходимо защищать окна и цоколь дополнительными водостоками. Кроме того, рекомендуется проводить ежегодные профилактические работы. Это позволит значительно продлить период нормального функционирования водосточной системы и предотвратит возможность аварийных ситуаций.

пластиковые, оцинкованные и другие водосточные системы, установка, видео и фото

Как самому обустроить слив с крыши для воды? Я расскажу, какими бывают водосточные сливы для крыши и как их выбрать. А напоследок пошагово опишу технологию монтажа водосточной системы.

Если оставить монтаж водосточной системы до «лучших времен», то максимум за 2 года вода выбьет канавку на земле по периметру крыши, причем ни тротуарная плитка, ни бетонная стяжка противостоять такому натиску не смогут.

Как выбрать водосток

Слив воды с крыши можно организовать через внутреннюю или наружную систему:

• Внутренняя система, как правило, монтируется на плоских кровлях многоэтажных домов, такие конструкции требуют сложных инженерных расчетов и профессионального монтажа;

• Нас интересует наружный слив, здесь все гораздо проще. Вам нужно смонтировать держатели, закрепить в эти держатели желоб, врезать воронки и от воронок вывести вниз водосточные трубы. Но для начала давайте разберемся, из каких материалов делается сливная система.

Выбираем материал

Водосточные системы бывают пластиковыми и металлическими, в обоих вариантах есть свои плюсы и минусы.

Начнем с линейки металлических конструкций:

• Оцинковка. Самыми доступными по стоимости считаются оцинкованные отливы. Слив из оцинкованной стали вещь хорошая, но его можно монтировать где-нибудь подальше от города, к примеру, на даче или в деревне. Кислотные дожди большого города съедают металл за 5 – 7 лет;

• Оцинковка с полимером. Сейчас для простой оцинковки есть хорошая альтернатива — это оцинкованный слив с полимерным покрытием. Одним из самых надежных покрытий подобного плана считается «Пурал», такие желоба не боятся ни химии, ни механических ударов. Гарантия на нормальное полимерное напыление стартует от 15 лет;

• Медь. Медный слив смотрится роскошно, со временем такие желоба покрываются патиной (оксид меди) приобретая благородный зеленоватый цвет. Если установка выполнена правильно, то конструкция способна простоять не менее 50–70 лет. Если бы не высокая цена, медным отливам не было бы равных;

• Алюминий. Алюминиевый слив, если его не соединять с медью, практически не коррозирует, кроме того это самый легкий металл, легче алюминия только пластик. Цена на такие системы выше, чем на сталь, но производители обещают, что срок службы алюминия в полтора раза больше;

• Титан-цинк. Эта заморская новинка появилась недавно и у нас к ней относятся прохладно. Рекламные проспекты обещают, что сплав титана с цинком простоит чуть ли не 150 лет, но отечественные компании эту продукцию пока не производят, а то, что предлагает запад, стоит дороже, чем проверенная временем медь;

• Пластик. Пластиковый или как пишут в документах слив ПВХ, на мой взгляд, обладает самым лучшим сочетанием цены и качества. Полимерные добавки сделали ПВХ устойчивым к ультрафиолету и эластичным. Такой желоб способен выдержать температуру от -50 ºС до +70 ºС. Устанавливается такой слив легко, но об этом чуть позже.

Выбираем форму желоба

Здесь мы выбираем из 3 направлений – полукруг, эллипс и сложные ломаные формы:

• Полукруглый слив для стока воды — универсальный вариант, для установки своими руками он подходит лучше всего. Не менее 70% всей продукции идет именно полукруглой формы;
• Эллипс разрабатывался как слив для крыш с серьезной квадратурой и большим углом наклона. Эта форма рассчитана на большой объем воды;
• Сложные ломаные формы, то есть квадрат, прямоугольник, трапеция и прочее это уже область дизайна. Зачастую такой слив подбирают под конкретный стиль. С практической точки зрения сложные формы неудобны, в углах забивается грязь, а пропускная способность оставляет желать лучшего.

Монтаж водосточной системы

Когда я выбирал слив для своего дома, у меня были 2 критерия оценки — это приемлемая стоимость и простая инструкция по установке. В результате я выбрал пластик. Если же вам больше нравится металл, то на видео в этой статье есть руководство по монтажу металлических отливов.

Есть мнение, что пластиковые конструкции недолговечны и легко ломаются от ледяных сосулек. Так вот, если правильно установить, то ни снег, ни лед пластику не страшны, а по поводу долговечности, у меня такой водосток стоит уже более 10 лет и выглядит отлично.

Иллюстрации	Рекомендации
	Инструмент: Шуруповерт; Ножовка по металлу; Дрель; Капроновый шнур; Рулетка; Маркер.
	Материал. Что касается материала, то слив со всей фурнитурой продается комплектом, вам нужно будет докупить только клей, а также дюбеля и саморезы для крепления.
	Установка кронштейнов. Пластиковые кронштейны под слив крепятся на лобовую доску при помощи саморезов. От края первый кронштейн крепится на расстоянии 15 мм, все остальные идут с шагом около полуметра.
	Схема установки кронштейна относительно кровли представлена слева.
	Первыми прикручиваются 2 крайних кронштейна, после чего между ними туго натягивается разметочный шнур и по нему крепятся остальные кронштейны. Слив монтируется под наклоном. Угол наклона желоба 3–5 мм на 1 погонный метр; Одна воронка рассчитана на 10 м желоба.
	Монтаж воронки. Воронка также прикручивается саморезами по разметке.
	Допуск на деформацию. Пластиковый слив при изменении температуры, меняет свои линейные размеры. Поэтому на воронке есть температурная градуировка. К примеру, если вы монтируете слив при 20 ºС, то край желоба устанавливается на соответствующее деление. Заметьте, в воронку желоб просто защелкивается, без приклеивания.
	Склеивание. Какого бы производителя вы не выбрали, все желоба на пластиковый слив производятся длиной не более 2,5 м. Для соединения секций желоба есть специальные переходники. На такой переходник наносится клей, после чего в него защелкиваются и плотно стыкуются смежные желоба.
	Компенсатор на желоб. Если длина желоба больше 10 м и там не предусмотрена воронка, то для компенсации расширения на слив монтируется подвижный пластиковый переходник. На переходнике также есть температурная градуировка. Вам нужно только выставить температуру на момент монтажа и с двух сторон приклеить желоба.
	Заглушка на желоб. Заглушки на края желобов также приклеиваются.
	Водосточная труба на слив. Для расчета при установке водосточной трубы есть таблица, но мастера зачастую делают это на глаз.
	На стене кронштейны под водосточную трубу устанавливаются по отвесу с шагом не превышающим 2 м. Угол наклона перехода составляет 60º, но его можно не вымерять, так как оба колена уже отливаются под нужным углом.
	Внизу слив монтируется на расстоянии 20 см от земли, плюс на краю водостока обязательно устанавливается колено.

Вывод

По предложенной мною схеме установить слив с крыши для воды не составит большого труда. Если я в свое время, не обладая глубокими знаниями с этим справился, значит, сможете и вы. Если возникли вопросы, пишите в комментарии, постараюсь помочь.

кровельный слив из оцинкованной стали

Содержание статьи
