конструкция и особенности, инструкция по выбору и установке

Приобретая и обустраивая свою ванную комнату согласно последним тенденциям современного дизайна, мы зачастую не представляем, как устроена конструкция того или иного оборудования, и в чем состоит принцип действия. Например, мало кто знает, из чего состоит смеситель, хотя каждый постоянно соприкасается с этим устройством. Из-за нехватки информации трудно понять причины внезапной поломки механизма, а это приводит к трате времени и денег.

Особенности строения универсальных смесителей

Сейчас производится большое множество моделей этого оборудования, которые различаются по типу, способу установки и месту крепежа. Например, весь широкий ассортимент смесителей подразделяется на:

Устройство смесителя для ванной

• двухвентильные;
• с одним рычагом;
• с термостатом;
• бесконтактный.

Далее рассмотрим конструкции основных видов смесителей. Двухвентильные смесители – это классика сантехники. Такое оборудование оснащено двумя вентилями, посредством которых вручную делается корректировка желаемой температуры. После этого вода комфортной температуры выливается из крана смесителя. Чтобы предотвратить ее разбрызгивание в разные стороны, нос смесителя оснащен специальной сеточкой. Важным требованием при использовании двухвентильных смесителей является то, что промежуток между водопроводными трубами должен быть 15 см, а для соединения их со смесителем используются эксцентрики.

Большим недостатком конструкции является частая смена прокладок в конструкции смесителя. Они чаще всего разрушаются под действием горячей воды, что приводит к протечке крана, а это, в свою очередь, увеличивает расход воды и издает неприятные звуки.

Наиболее распространенными в нашей стране считаются однорычажные смесители. Такая популярность обусловлена удобным регулированием напора и температуры подающей воды – при помощи одной детали. Стоит заметить, что перекрыть воду также можно одномоментно.

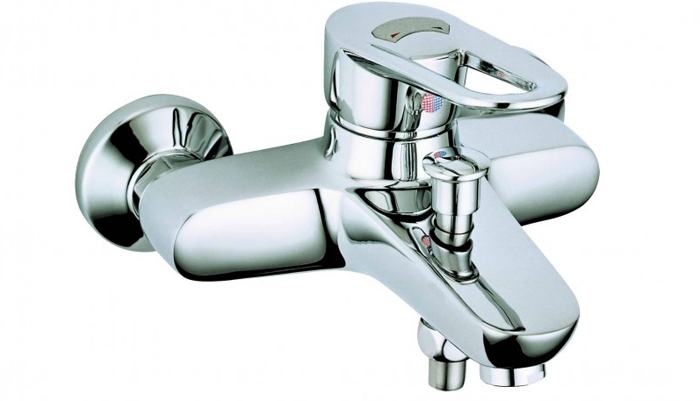

Однорычажный смеситель для ванны

Существует два вида однорычажных смесителей: с рычагом или с джойстиком. Но для монтажа любого из вышеперечисленных механизмов потребуется эксцентрик и уплотнительная прокладка. Последняя не только выполняет свои прямые функции, но и является своеобразным фильтром для очистки воды. Центральная часть такого смесителя представлена рычагом, устанавливаемым на фиксирующий винт, и картриджем. Последний элемент более всего подвержен повреждениям, однако его замена проста в выполнении, и ее можно осуществить самостоятельно.

Конструкция смесителя с одним рычагом для переключения использования душем состоит из таких элементов:

1. особой ручки управления;
2. фитинга соединения;
3. обратного клапана;
4. шланга для душа.

Стоит отметить, что при возникновении проблем в этой части смесителя, можно легко окрутить поврежденные элементы, чтобы заменить их на новые образцы.

Конструкции смесителей нового поколения

Естественно, что разные виды смесителей будут иметь отличную друг от друга стоимость. Последние модели европейских производителей имеют высокую цену, что обусловлено высоким качеством изделия и материала, из которого оно выполнено, а также широким функционалом и отменным уровнем комфорта при эксплуатации.

Разборка двухрычажного смесителя

Одним из таких образцов считается смеситель с термостатом, который позволяет настраивать желаемую температуру воды и ее напор. Благодаря наличию термостатической детали происходит корректировка температурного режима воды. Термостат автоматически определяет, какой объем холодной и горячей воды потребуется, чтобы ее подача осуществлялась в заданных параметрах.

При установке стоит внимательно осуществлять подключение смесителя к подводящим трубам горячей и холодной воды. В противном случае, если вы перепутаете трубы, то устройство будет работать неправильно.

Наиболее важным положительным свойством таких смесителей является его безопасность для здоровья человека. В случае отключения воды, холодной или горячей, нет риска получить ожог или попасть под ледяной душ. Умный механизм оборудования просто прекратит подачу воды.

Но гордостью инновационных технологий сантехники считаются бесконтактные смесители. Такие модели работают в автоматическом режиме и реагируют на появившееся тепло, исходящее от рук человека.

Кроме полностью отличающегося принципа действия, такие сенсорные смесители и выглядят иначе, нежели стандартные образцы. В их конструкции полностью отсутствуют какие-либо вентили или рычаги. Включение подающей воды происходит посредством запорного клапана, который работает в соответствии с данными датчика. Внутри устройства имеется винт, который и влияет на различные показания параметров воды.

Устройство крана

Работает такой бесконтактный механизм от электрической сети или батареек. Стоит заметить, что такая линейна моделей может работать в различных режимах: например, автоматически прекратить подачу воды при ее недавнем включении или же при полном заполнении ванны или раковины.

Зачастую преимущества и недостатки современных инновационных моделей смесителей приводят к горячим дискуссиям. С одной стороны, это высокое качество механизма, его надежность, длительный срок эксплуатации, безопасность использования, экономичность и, конечно, удобство и комфорт. С другой стороны, высокая стоимость такого сантехнического оборудования, которая заставляет задуматься о его приобретении. Однако такая покупка подразумевает использование ее в течение достаточно длительного периода времени, что в какой-то мере оправдывает цену, которая окупается.

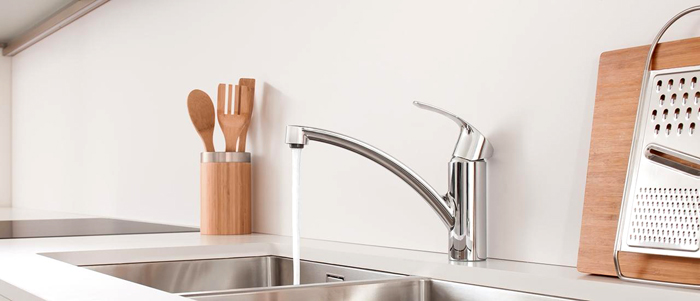

Немного про кухонные смесители

Естественно, что большинство моделей смесителей делятся на те, которые предназначены для кухни и для ванной комнаты. Поэтому первые имеют некоторые особенности и отличия. Большое значение имеет излив, причем важно в этом случае соблюдение всех норм эргономики. Так как водная струя будет попадать в центральную часть мойки, то ее параметры должны быть подобраны в соответствии с используемым смесителем.

Случается, что мойка имеет не одну чашу, поэтому оптимально будет приобрести смеситель, имеющий выдвижной излив. С его помощью можно с легкостью наполнить емкость габаритной кастрюли или другого сосуда.

Большое значение имеет высота излива. При ее больших параметрах и сильном напоре вода непременно будет разбрызгиваться. А вот при маленькой высоте домохозяйке будет сложно помыть емкости больших размеров. Все эти моменты стоит учитывать заранее, чтобы в будущем предотвратить подобного вида неудобства.

Сопл может быть представлен в двух исполнениях:

1. иметь обычный аэростат;
2. иметь лейку-душ – используется для аккуратного промыва ягод и чистки мойки.

Последние модели популярных производителей имеют в своем арсенале систему фильтрации, где имеется два вида излива. В одном подается питьевая вода, а в другом – обычная для бытового применения.

Существует четыре вида крепежа смесителей:

• на поверхности стены – классический вариант установки;
• на специально оборудованной стойке – декоративном элементе, дополняющем интерьер комнаты;
• на полу – наиболее дорогой способ монтажа смесителя, так как для его осуществления конструируют особую стойку или подиум;
• на краю ванны – если говорить о санитарной зоне квартиры или дома.

Наиболее популярными материалами, из которых производятся смесители для кухни, считаются бронза и более устойчивая латунь. Несмотря на то, что существуют более дешевые аналоги (пластмасса, керамика и т.д.), эти металлы вне конкуренции. А вот классикой покрытия специалисты считают хром и нержавеющую сталь. Не стоит переживать касательно ухода за таким смесителем: для этого необходимо время от времени убирать возникший на поверхности известковый налет губкой, которая смачивается в уксусе или же в моющем средстве. Стоит заметить, что металлические мочалки абсолютно противопоказаны в процессе ухода за кухонным смесителем.

Перед приобретением изделия обратите внимание, из чего состоит смеситель, поинтересуйтесь особенностями его эксплуатации и ухода. Стоит также узнать, какие комплектующие подходят данной модели и насколько они доступны для покупки в случае замены. Если фирма не производит дополнительно детали для смесителей, то удостоверьтесь, что их можно компенсировать продукцией другой фирмы. Если же это невозможно, лучше отказаться от покупки, в случае неисправности механизм придется просто выбросить.

Смеситель однорычажный устройство и ремонт

Самостоятельно ремонтируем однорычажный смеситель

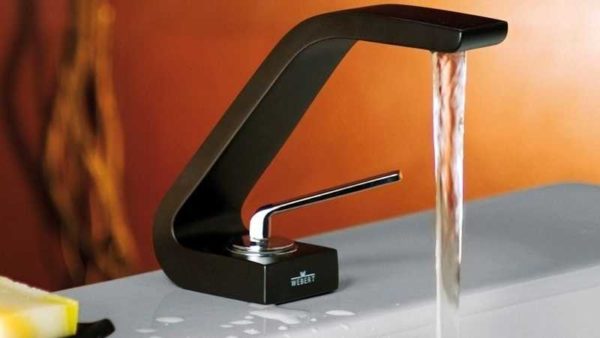

Однорычажные смесители привлекают своим лаконичным дизайном и простотой управления потоком воды. Включение воды, изменение ее температуры и напора — все это одним поворотом ручки. Устройства эти надежные, имеют солидный срок службы — на некоторые фирменные дают гарантию 5 лет. Тем не менее ремонт однорычажного смесителя периодически необходим.

Виды однорычажных смесителей и их устройство

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

• Переключатель с фиксирующим винтом.
• Стопорная (прижимная) гайка.
• Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
• Корпус смесителя, в котором имеется «посадочное» место под картридж.
• Крепления, шпильки и прокладки для обеспечения герметичности.
• Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
• Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

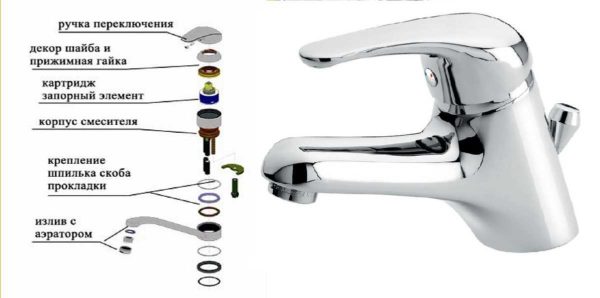

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

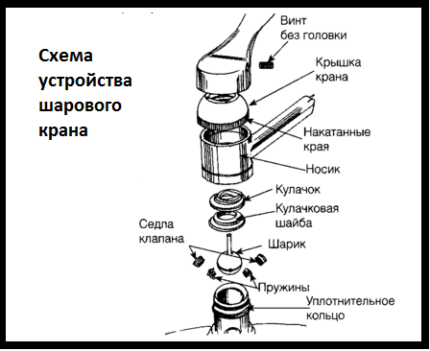

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

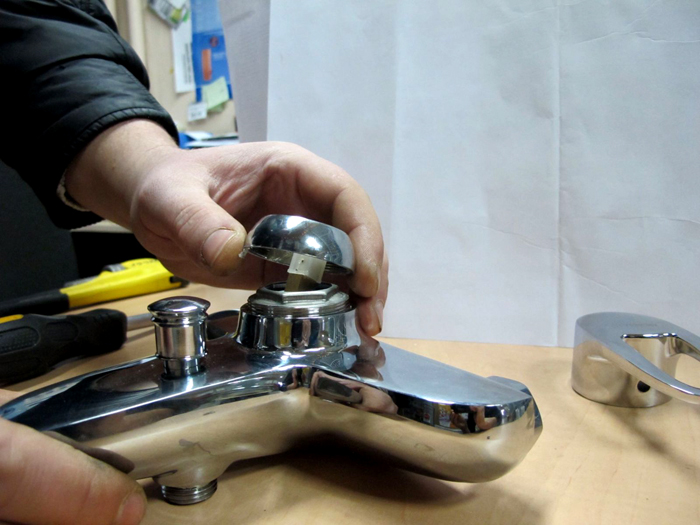

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

• Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
• За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

Сначала выкручиваем фиксирующий винт

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

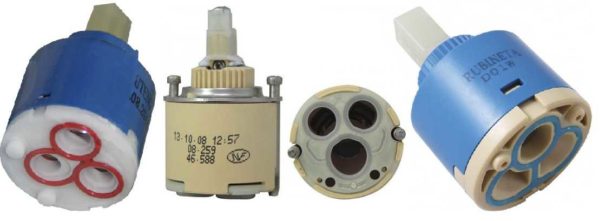

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

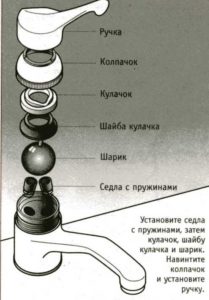

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

• Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
• Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
• Открылся доступ к шарику. Тянем за шток, вынимаем шар.
• Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете. Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

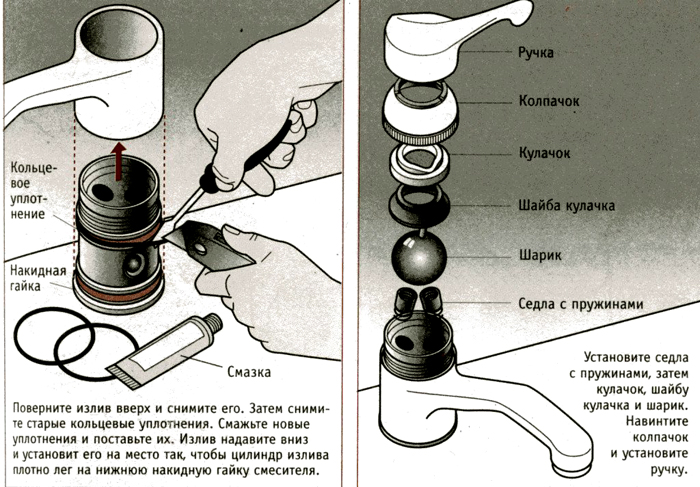

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Ремонт однорычажного смесителя: устройство и ремонт своими руками

Краны с одним рычагом стремительно вытесняют традиционные вентильные устройства в квартирах и домах. Но как ни удобна такая современная сантехника, периодически она выходит из строя по самым разным причинам. Чтобы не тратиться каждый раз на покупку нового крана, имеет смысл разобраться с причинами поломок и освоить самостоятельный ремонт однорычажного смесителя.

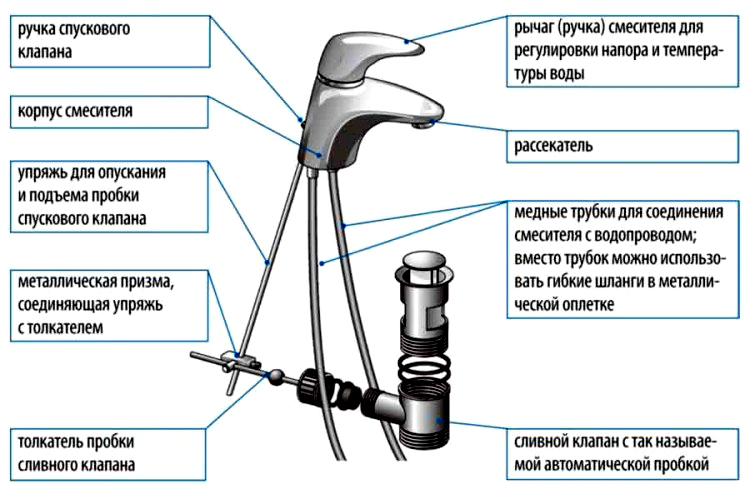

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный — все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

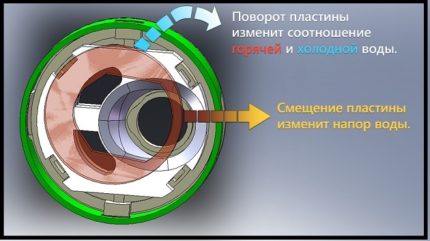

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие — горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей — резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Как разобрать однорычажный кран?

Очень часто проблемы с такими смесителями возникают из-за поломки их внутреннего механизма. Алгоритм действий в этом случае довольно прост: кран необходимо разобрать, вынуть испорченный механизм, заменить его новым, исправным элементом, собрать устройство в обратном порядке.

На этой схеме подробно представлен порядок разборки однорычажного смесителя с керамическим картриджем. Для проведения работ понадобится только отвертка и разводной ключ

Это не слишком сложная процедура, но все операции следует выполнять очень внимательно и аккуратно. Сначала, конечно же, нужно перекрыть трубы холодной и горячей воды, ведущие к смесителю. Чтобы разобрать шаровой кран, необходимо:

• С помощью отвертки снять декоративную заглушку.
• Открутить и убрать фиксирующий винт.
• Открутить и снять декоративную гайку, которая выполняет роль крышки корпуса смесителя.
• Открутить гайку, удерживающую в правильном положении механизм смесителя.
• Вынуть из корпуса крана картридж или шаровый механизм.

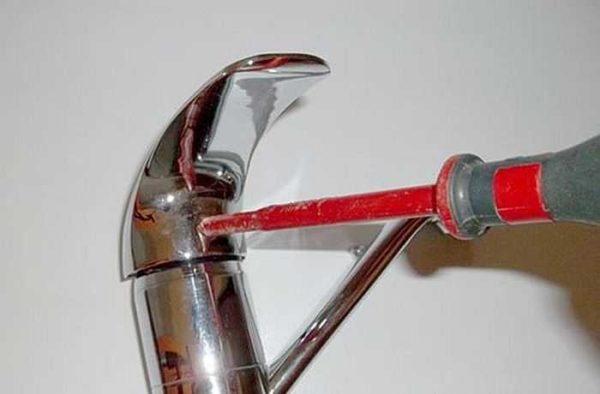

Чтобы снять декоративную заглушку, используют обычную отвертку. Действовать следует аккуратно, чтобы не повредить элемент. Чтобы открутить фиксирующий винт ручки смесителя, можно использовать шестигранник. В некоторых моделях ручка прилегает довольно плотно. Ее можно поддеть концом отвертки.

Крышка смесителя с рычагом иногда прилегает очень плотно, чтобы ее снять, можно использловать отвертку. Работы следует проводить аккуратно, чтобы не поцарапать корпус

Крышку корпуса смесителя не сложно снять руками без помощи специальных инструментов. А вот фиксирующую гайку внутри смесителя удобнее откручивать разводным ключом. После этого вынуть внутренний механизм крана будет не сложно.

Следует помнить, что размеры этих элементов варьируются в довольно широком диапазоне. Высота штока может существенно отличаться, как и диаметр картриджа. Встречаются также различные варианты посадочной части механизма. Поэтому опытные мастера редко приобретают новый картридж заранее.

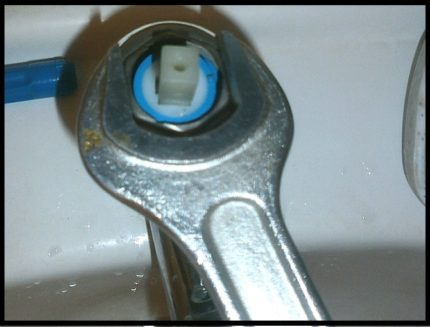

Гайку, которая фиксирует положение керамического картриджа внутри смесителя, следует аккуратно открутить с помощью обычного или разводного ключа

Гораздо эффективнее будет приостановить ремонтные работы на этом этапе, взять испорченную “начинку” однорычажного крана и отправиться с ней в магазин сантехники, чтобы купить точно такой же по размерам и устройству элемент.

В силу конструктивных особенностей механизма его нельзя каким-то образом подогнать или приспособить, нужно точное совпадение всех параметров.

Не все керамические картриджи имеют одинаковые размеры и конфигурацию. Чтобы правильно выбрать подходящее устройство, нужно взять испорченный картридж в магазин сантехники

После приобретения нового картриджа все работы выполняют в обратном порядке: устанавливают картридж, надевают сверху регулировочный шток, фиксируют его винтом и закрывают его декоративной заглушкой. На заглушке обычно обозначено направление вращения для холодной и горячей воды, этот момент нужно учесть во время установки.

Если керамический картридж однорычажного смесителя оказался засоренным или испорченным, его просто следует заменить новым элементом, промывка обычно не помогает

При монтаже шарового механизма неопытные сантехники иногда путают расположение отверстий и ставят механизм неправильно. В результате и работать после установки такой механизм будет некорректно. Поэтому после разборки крана следует внимательно осмотреть шарик и запомнить его правильное положение, чтобы в дальнейшем действовать правильно.

По окончании ремонта крана однорычажного смесителя холодную и горячую воду снова подключают и проверяют качество работы отремонтированного прибора. Если при этом по-прежнему наблюдаются какие-то проблемы, возможно, картридж установлен неправильно или в смесителе имеются какие-то дополнительные поломки. Подробно процесс ремонта устройств этого типа рассмотрен в следующем видеоматериале:

Обзор распространенных поломок

Замена картриджа или шарового механизма — это только один способ отремонтировать однорычажный кран. Существуют и другие поломки устройств этого типа, для устранения которых понадобятся разные средства и методы. Самыми распространенными проблемами, связанными с джойстиковыми смесителями, считаются:

• треснувший корпус устройства;
• засорившийся аэратор;
• проблемы с подающими трубами или гибким шлангом;
• неправильное положение или износ резиновых прокладок;
• подтекание воды через лейку душа;
• неполадки с переключателем потока на душевой шланг.

Обычно диагностировать проблему относительно не сложно, поскольку каждой ситуации соответствуют характерные симптомы. Иногда приходится одновременно устранять несколько поломок. Это обычно происходит при использовании некачественной сантехники или несоблюдении условий эксплуатации смесителя, что приводит к повышенным нагрузкам.

Трещина в корпусе устройства

Если из-под смесителя вытекает вода, высока вероятность, что его корпус где-то треснул или прохудился. Такая ситуация может возникнуть внезапно, например, если на смеситель случайно уронили какой-то тяжелый предмет. Иногда зазоры возникают постепенно, под влиянием воздействия воды в течение длительного времени.

В любом случае полностью устранить такую поломку практически невозможно. Самый надежный способ ремонта состоит в полной замене корпуса устройства, но обычно старый смеситель просто демонтируют и устанавливают новую модель. В качестве временной меры используют герметик.

Обычно трещину просто замазывают сверху подходящим составом, например, “холодной сваркой”. Перед началом работ следует изучить инструкцию по использованию герметика, и точно соблюсти рекомендации изготовителя. Но выглядеть смеситель, отремонтированный такими методами, будет весьма непрезентабельно. Со временем герметик раскрошится, повторять ремонт придется снова и снова. Поэтому после заделки трещины следует сразу же запланировать покупку и установку нового смесителя.

Замена изношенной прокладки

Если смеситель протекает снизу, а его корпус не имеет трещин, возможно, износились прокладки между краном и гибкими водопроводными шлангами. Эту проблему устранить относительно не сложно. Для начала следует перекрыть поступление горячей и холодной воды к смесителю.

Если резиновые прокладки под шаровым механизмом смесителя износились или установлены неправильно, кран может сильно шуметь и даже протекать

При этом в самом смесителе все же останется некоторое количество воды. Нужно открыть кран и спустить эту воду. Теперь следует отсоединить шланги, по которым вода поступает в смеситель. Здесь тоже имеются остатки воды, поэтому внизу следует поставить ведро, не помешает и ветошь, чтобы собрать случайно пролитую воду.

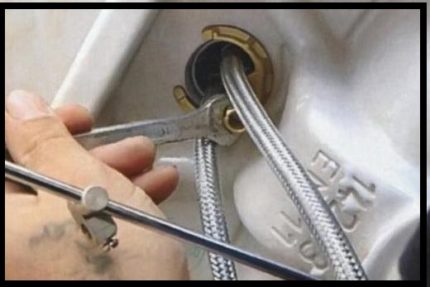

Когда гибкие подводы отсоединены, нужно открутить фиксирующую гайку, которая находится под мойкой и удерживает смеситель в правильном положении. Под гайкой и находится прокладка. Если она выглядит изношенной, потрескавшейся или деформированной, скорее всего, это и является причиной течи.

Такие прокладки продаются в любом магазине сантехники или можно вырезать подходящий элемент из куска резины. Перед установкой прокладки рекомендуется очистить место монтажа от скопившихся загрязнений. Затем нужно собрать систему в обратном порядке: затянуть фиксирующую гайку, подключить гибкие подводы, восстановить подачу воды. После этого нужно открыть кран, чтобы проверить работу прибора.

Проблемы с аэратором

Небольшая насадка, надетая на излив смесителя, рассекает поток воды на отдельные струйки и искусственно увеличивает его объем. Отверстия в этой насадке небольшие, если водопроводная вода содержит загрязнения, они могут легко засориться. Иногда проблемы возникают из-за того, что аэратор просто заржавел.

Аэратор — насадка на излив смесителя — может засориться, что приводит к уменьшению потока воды. Помогает решить проблему промывка аэратора или его замена

Характерный признак этой проблемы — снижение напора воды в какой-то одной точке, например, на кухне. В то же время из других кранов вода поступает в прежнем количестве. Если аэратор сняли, и после этого поток воды из смесителя заметно увеличился, то причину поломки можно считать точно установленной.

Решить эту проблему очень просто. Обычно аэратор легко отвинтить от излива. После этого его нужно промыть или удалить загрязнения другим способом. Можно даже установить новый аэратор, если такая возможность имеется. После этого прежний напор воды восстановится. Некоторые отказываются от использования аэратора, но в таком случае пользоваться смесителем будет не так комфортно.

Если засорились трубы

Аэратор в порядке, а напор потока заметно ослабел? Почти наверняка засорились трубы либо гибкие подводы, по которым на смеситель поступает горячая и холодная вода. Эта проблема особенно характерна для старых водопроводных систем с металлическими трубами. В процессе коррозии частички металла скапливаются внутри, уменьшая или полностью перекрывая просвет.

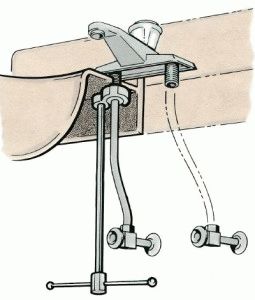

Если гибкие шланги, по которым к смесителю подается холодная и горячая вода, засорились, их нужно снять и прочистить или заменить новыми

Сначала следует перекрыть воду, а затем приступить к устранению поломки. С гибкими шлангами все очень просто. Их нужно снять, промыть, прочистить и установить заново. Если же загрязнения слишком серьезные, можно просто поставить новые шланги. С трубами все немного сложнее. Для их прочистки используют трос-“змейку”.

При этом часть трубы, в которой скопились загрязнения, следует отсоединить от водопроводной системы, а после прочистки — установить на место. Иногда такой участок водопровода заменяют и монтируют новые конструкции. Если трубы старые и загрязняются часто, имеет смысл подумать о модернизации водопроводной системы и установке пластиковых труб, которые гораздо меньше подвержены коррозии, чем металлические конструкции.

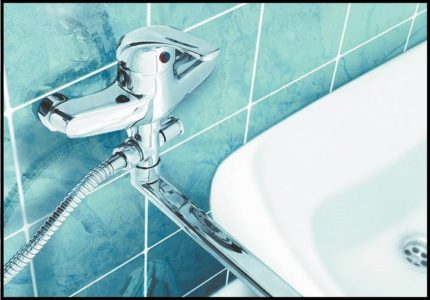

Смеситель в ванной комнате

На бортике ванной обычно устанавливают более сложный по конструкции смеситель, чем на кухне, поскольку здесь помимо обычного излива используют лейку для душа. К проблемам, описанным выше, добавляются поломки, связанные с механизмом переключения потока воды с излива на душевую лейку и обратно.

Однорычажный смеситель, предназначенный для установки на бортик ванны, дополнен механизмом переключения потока на душевую лейку. Если прокладки этого механизма изношены, их необходимо заменить

Бывает, что вода понемногу подтекает через лейку душа. Это говорит об износе верхней прокладки устройства. Устранить проблему относительно не сложно. Нужно снять фиксирующую гайку и душевой шланг, который она удерживает. Таким образом будет обеспечен доступ к верхней прокладке.

Этот элемент вынимают и заменяют новым, который можно купить или даже вырезать из резинового полотна, толщина которого составляет около трех-четырех миллиметров. Конечно, место установки новой прокладки следует очистить от накопившихся загрязнений. После ремонта смесителя в ванной комнате душевой шланг устанавливают на место и проверяют работу смесителя.

Но если проблемы возникают с прокладкой, которая расположена в нижней части смесителя, исправить поломку будет немного сложнее. Внешне такая неполадка выражается в том, что рычаг управления лейкой душа не удерживается в правильном положении и опускается, препятствуя переключению воды.

Сначала нужно перекрыть подачу горячей и холодной воды к крану ванной комнаты, затем открутить гайку и снять лейку душа. Затем последовательно демонтируют переходник и излив смесителя. Чтобы добраться до расположенной снизу прокладки, придется вынуть всю “начинку” смесителя. После этого прокладку заменяют и собирают устройство в обратном порядке.

Бывает так, что прокладки не износились, но они не подходят по размеру или установлены неправильно. Это нередкое явление, если прокладки вырезаны вручную. Если при открывании воды смеситель начинает сильно шуметь, имеет смысл проверить состояние прокладок. Обычно их достаточно обрезать или просто немного изменить их положение. Если прокладки не виноваты, дополнительный шумовой эффект обычно удается устранить путем установки фильтров.

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

• качества водопроводной воды;
• правильного монтажа системы водопровода,;
• качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы — взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор — еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.

Владимир Владимирович Голованов

После окончания в 2008г. инженерно — строительного факультета Санкт Петербургского государственного политехнического университета работает по специальности «инженер сантехнического оборудования». Имеет патенты на изобретения в области инженерного сантехнического оборудования, которые внедряются в производство. Автор уникального курса повышения квалификации слесарей-сантехников. Приглашенный русскоязычный преподаватель международного университета «Ontario College Certificate» по специальности инжиниринг сантехнического оборудования.

Как разобрать однорычажный смеситель для кухни и в ванной: основные этапы и полезные рекомендации

Комфортные условия проживания зависят от такого бытового устройства как водопровод. Но, а смеситель представляет важнейшую часть такой конструкции. Если вы не знаете, как разобрать однорычажный смеситель, то данная статья для вас. Этот функциональный механизм призван перемешивать потоки холодной и горячей воды для достижения оптимальной температуры. В случае неполадки подобное устройство требует срочного ремонта. Причиной неисправности может быть протекание воды, износ механизма или снижение объема струи. Именно в подобных ситуациях требуются знания о разборке и сборке устройства.

Однорычажный кран является функциональным и эргономичным механизмом с современным дизайном

Из чего состоит смеситель: устройство и разновидности

Однорычажные изделия бывают определенных видов:

• устройство крана смесителя для ванной шаровой разновидности включает такую деталь как шар. В нем предусмотрены проходные углубления для разного типа воды (горячей, смешанной, холодной). Емкость в устройстве называется смесительной. Шарик очень плотно соединяется с уплотняющими деталями. Устройство запускается от штока регулировки;

• в катриджевом кране вместо шара располагается картридж из двух керамических пластин. В нижней части дыры для прохождения воды, а в верхней происходит замешивание.

Внутреннее устройство с катриджной системой

Однорычажные модели просты в применении, поэтому пользуются такой популярностью. С их помощью происходит быстрая регулировка воды. Чтобы уменьшить или увеличить напор воды джойстик передвигается вверх и вниз.

К недостаткам устройства водопроводного крана подобного типа можно отнести быстрый износ уплотнителей из резины. Чтобы предотвратить появление неисправностей, эти элементы следует менять раз в два года.

Так выглядит керамический катридж

Однорычажный механизм может выйти из строя, если в него будут поступать абразивные частицы. Поэтому так нужны специальные фильтры, которые предотвращают засорение.

Конструкционно смесители для кухни и ванной немного отличаются. В кухонных конструкциях высота слива устанавливается повыше. Также в таких моделях предусмотрен дополнительный переключатель, который используется для стиральной или посудомоечной машины.

Высокая конструкция для кухни

Смесители для кухни с краном для питьевой воды. Проблема некачественной питьевой воды знакома многим. Без использования фильтров в таком случае не обойтись. Но есть устройства, упрощающие жизнь. О них и поговорим.

Для ванной больше подойдет кран с коротким носиком, так как это уменьшает риск возникновения протечек. К смесителям для ванной прилагается гарнитура для душевой.

Внутреннее устройство смесителя

Составляющие элементы системы

Полезная информация! Для кухни часто используется врезной или вертикальный смеситель, который монтируется в мойку. Он имеет небольшие размеры, а рычаг размещается сбоку. Маленький носик не самое лучшее решение для кухни, поэтому стоит приобрести вертикальные смесители со сменным носиком.

Как разобрать смеситель однорычажный: неисправности, сборка и ремонт

Существуют разные неисправности, которым может подвергаться однорычажный смеситель, поэтому так важно знать, как его разобрать. Если не затронут картридж, то на ремонт не уйдет большое количество времени.

У подобного вида смесителей встречаются следующие поломки:

• шаровое устройство считается практичнее, чем катриджное, но шар из стали может подвергаться коррозии. При этом прокладки и уплотнители подвергаются износу, и протекает вода. Такие детали легко поменять, но если лопнет шар, то понадобится приобретать новый;
• картридж из керамики устойчив к некачественной воде и ржавчине. Устройство содержит тонкие пластины, которые плотно прилегают друг к другу. Если в зазор попадет мусор, то может образоваться скол;
• засоры способствуют деформации затвора или резинового элемента. При этом следует знать, как разобрать однорычажный смеситель, а также как провести замену резиновых деталей;
• если рычаг вмонтирован слабо, то это может спровоцировать протекание воды. Для этого нужно зафиксировать все составляющие;
• небольшие просветы заделываются при помощи герметика.

Если появляется разный напор воды, то это свидетельствует о засоре в аэраторе. В этом случае устройство нужно раскрутить и хорошо промыть. При возникновении сильного шума, можно говорить о плохом прилегании деталей. При этом требуется разборка и подрезка резины. Если потребуется запасные кольца их можно сделать самостоятельно из твердой резины.

Демонтаж шаровой конструкции

Полезная информация! Часто неполадки возникают из-за качества воды. Фильтрационная система позволит увеличить срок службы оборудования.

Как разобрать кран в ванной однорычажный: видео и пошаговая разборка

Перед тем как определиться, как разобрать смеситель шаровый, нужно подобрать подходящий инвентарь. Нужно приготовить специальные ключи, отвертку плоского типа, нож, плоскогубцы и разводной ключ. Перед разборкой обязательно заблокируйте подачу воды.

Основные этапы разборки представлены в таблице.

Строение смесителя. Из чего состоит смеситель для кухни? Из чего состоит смеситель для ванны? Как разобрать смеситель

Приобретая и обустраивая свою ванную комнату согласно последним тенденциям современного дизайна, мы зачастую не представляем, как устроена конструкция того или иного оборудования, и в чем состоит принцип действия. Например, мало кто знает, из чего состоит смеситель, хотя каждый постоянно соприкасается с этим устройством. Из-за нехватки информации трудно понять причины внезапной поломки механизма, а это приводит к трате времени и денег.

Особенности строения универсальных смесителей

Сейчас производится большое множество моделей этого оборудования, которые различаются по типу, способу установки и месту крепежа. Например, весь широкий ассортимент смесителей подразделяется на:

• двухвентильные;
• с одним рычагом;
• с термостатом;
• бесконтактный.

Далее рассмотрим конструкции основных видов смесителей. Двухвентильные смесители – это классика сантехники. Такое оборудование оснащено двумя вентилями, посредством которых вручную делается корректировка желаемой температуры. После этого вода комфортной температуры выливается из . Чтобы предотвратить ее разбрызгивание в разные стороны, нос смесителя оснащен специальной сеточкой. Важным требованием при использовании двухвентильных смесителей является то, что промежуток между водопроводными трубами должен быть 15 см, а для соединения их со смесителем используются эксцентрики.

Большим недостатком конструкции является частая смена прокладок в конструкции смесителя. Они чаще всего разрушаются под действием горячей воды, что приводит к протечке крана, а это, в свою очередь, увеличивает расход воды и издает неприятные звуки.

Наиболее распространенными в нашей стране считаются однорычажные смесители. Такая популярность обусловлена удобным регулированием напора и температуры подающей воды – при помощи одной детали. Стоит заметить, что перекрыть воду также можно одномоментно.

Существует два вида однорычажных смесителей: с рычагом или с джойстиком. Но для монтажа любого из вышеперечисленных механизмов потребуется эксцентрик и уплотнительная прокладка. Последняя не только выполняет свои прямые функции, но и является своеобразным фильтром для очистки воды. Центральная часть такого смесителя представлена рычагом, устанавливаемым на фиксирующий винт, и картриджем. Последний элемент более всего подвержен повреждениям, однако его замена проста в выполнении, и ее можно осуществить самостоятельно.

Конструкция смесит

Из чего состоит смеситель: запорная арматура, насадки и

17-05-2017 Смесители

По солидному счёту основные детали смесителя определяются той либо другой запорной арматурой, которая возможно в виде кран-буксы с керамической парой либо червячной передачей, картриджем либо шаровым затвором. Помимо этого, конфигурация корпуса зависит от способа установки.

Так, для настенного монтажа существуют два патрубка, которыми он крепится к фитингам, а для раковин корпус одинарный и подача воды уже осуществляется посредством шлангов. Ниже мы более детально рассмотрим устройство этих устройств, фурнитуру для их подключения, и предложим вашему вниманию видео в данной статье.

Смесители

Как воздействует регулировка на тип запорной арматуры

• Таковой агрегат, как на верхнем фото регулируется или двумя вентилями, или двумя рычагами и это указывает, что в качестве запорной арматуры там установлены кран-буксы, каковые смогут функционировать по различному принципу.

• В случае если полный цикл вращения регулятора крана образовывает половину оборота либо чуть более того, значит, там употребляется букса с керамической парой, которая представляет собой две пластины (подвижную и неподвижную) с отверстиями, смещёнными относительно центра.
• В то время, когда при повороте подвижной пластины около своей оси эти отверстия совпадают, то проход раскрывается всецело, но при предстоящем движении сечение совмещённого отверстия значительно уменьшается вплоть до полного перекрывания. Снизу штока имеется уплотнительное резиновые кольцо, которое со временем сплющивается и это есть наиболее нередкой обстоятельством выхода арматуры из строя (инструкция разрешает делать под кольцо подкладку либо поменять его).
• А вот букса с червячной передачей для регулировки может иметь только маховик для смесителя (барашек), так как количество её оборотов может быть около 10-ти и рычагом это делать через чур некомфортно.
• У таковой запорной арматуры на нижнем конце штока крепится резиновый клапан, который регулирует интенсивность потока, либо полностью перекрывает его, а движется данный шток вверх-вниз за счёт червячной передачи. Наиболее нередкой обстоятельством выхода таковой буксы из строя есть износ резинового клапана, который возможно заменить новым, причём его кроме этого возможно вырезать своими руками из плотной и толст

Устройство смесителя для ванны, обзор различных моделей
