Смесительный узел для теплого пола самодельный: Смесительный узел для теплого пола своими руками – Смесительный узел для теплого пола своими руками: как сделать правильно

Содержание

Смесительный узел для теплого пола своими руками: устройство

Оглавление:
Смесительный узел для теплого пола своими руками: назначение и устройство
Самодельный смесительный узел для теплого пола: конструкция и сборка

Сантехника – дело сложное, и системы отопления в этом отношении не являются исключением. Один неверный шаг – и проблем с обогревом дома вам не избежать. Нюансов очень много, и практически каждый элемент системы представляет собой полноценный рабочий узел со своими тонкостями. Не исключением в этом отношении является и смесительный узел для теплого пола, о котором пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением, устройством, принципом работы и ответим на вопрос, как сделать смесительный узел для теплого пола своими руками?

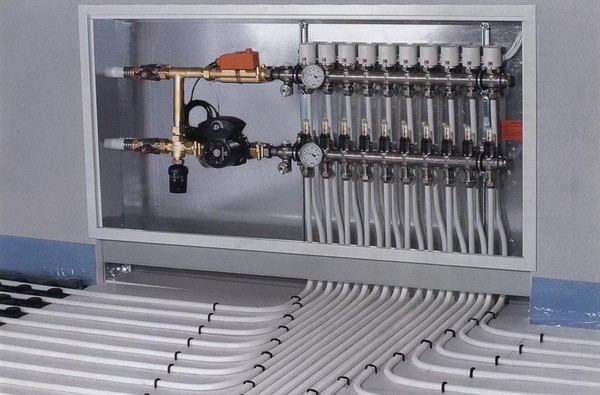

монтаж смесительного узла теплого пола фото

Монтаж смесительного узла теплого пола фото

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола? схема смесительного узла теплого пола фото

    Схема смесительного узла теплого пола фото

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью. смесительный узел для теплого пола своими руками фото

    Смесительный узел для теплого пола своими руками фото

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Самодельный смесительный узел для теплого пола: конструкция и сборка

Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом. Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.

  1. Коллектор. Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра. В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая. В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом. Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов. как работает смесительный узел для теплого пола фото

    Как работает смесительный узел для теплого пола фото

  2. Гидрострелка. Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления. Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм. Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.
  3. Насос. К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине. Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом). Как вариант, насос можно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале. контур теплого пола смесительный узел фото

    Контур теплого пола: смесительный узел фото

  4. Соединяем гидрострелку с гребенками. Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку. Так что вариант с насосом вместо гидрострелки получается экономичнее во всех отношения.

А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления. Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны. Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке. Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.

самодельный смесительный узел для теплого пола фото

Самодельный смесительный узел для теплого пола фото

В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно. Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники. Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.

Автор статьи Александр Куликов

Смесительный узел для теплого пола: установка своими руками

смесительного узла теплого полаУзел подмеса для тёплого пола необходим для регулировки температурного режима водяного тёплого пола. На первый взгляд вся система, включающая различные тепловые реле, переходники и клапана, выглядит для дилетанта довольно пугающе.

Однако, создать смесительные узлы в помещениях, снабжённых подобными системами обогрева, можно своими руками, не привлекая для этого специалистов-сантехников. В данной статье постараемся разобраться, как сделать самодельный смесительный узел для тёплого пола в частном доме с автономным отоплением.

Предназначение смесительных узлов

Узел смешения для тёплого пола необходим в том случае, если его питание производится от общедомовой отопительной системы. Это может быть как отопительная система центрального водоснабжения многоквартирного здания, так и система автономного отопления частного дома.

узел смешенияУзел смешения

Если же схема подключения для водяного отопления подразумевает наличие индивидуального теплогенератора, то монтаж смесительного узла тёплого пола будет излишним.

Наиболее распространённая область их применения – частный дом с индивидуальным водяным отоплением. В таблице показана максимальная температура для различных зон жилого помещения.

температура пола

температура напольнаяНесмотря на то, что максимальная температура теплых полов, согласно нормативам эксплуатации жилых помещений, не должна превышать 35ºС, фактическая температура на выходе отопительного котла может превышать 90 ºС.

Учитывая все энергопотери нагревательных элементов, расположенных в жилых помещениях, теплоноситель имеет температуру порядка 60 градусов. Такая температура является вполне приемлемой для настенных отопительных радиаторов, но для тёплых полов подобный температурный режим будет совершенно неподходящим.

Особенности применения

водяное отоплениеТеплые полы нагревают первым делом нижнюю поверхность и человека

Тёплые полы в отличие от настенных радиаторовотносятся к низкотемпературным отопительным системам. При превышении рекомендованного температурного режима в 30 – 35ºС люди в помещении будут испытывать явный дискомфорт. Всё дело в различии схем нагрева помещения при использовании этих двух способов отопления.

Настенные радиаторы, прежде всего, осуществляют прогрев верхней половины помещения. Поэтому в данном случае температура у пола может в разы отличаться от температуры воздуха у потолка.

схема укладки  трубСпособы укладки труб теплого пола

Схема нагрева помещения при использовании тёплых полов совершенно противоположна – зона наибольшего прогрева в этом случае находится в нижней части помещения, там, где обычно располагаются люди. Поэтому превышение рекомендованной температуры теплоносителя приводит к ощутимому дискомфорту для обитателей жилья.

Кроме того, повышенная температура контура обогрева может привести к деформации финишного напольного покрытия или его отслаиванию. Во избежание этого и предназначается смесительный узел теплового пола. Тёплый пол без смесительного узла будет совершенно невозможно регулировать.

При установке максимального показателя температуры на термостате следует принимать во внимание характер напольного покрытия. Если полы в помещении застелены ламинатом, паркетом или коврами, это может значительно уменьшить теплоотдачу. В данном случае порог максимальной температуры нужно будет поднять до 40 – 55 ºС.

Принцип действия

Смесительный узел Смесительный узел для тёплого пола предназначен для регулировки температуры теплоносителя в системе нагревательных элементов (труб). Происходит это следующим образом:

  1. Разогретый теплоноситель (вода, антифриз, масло и т.д.) из водогрейного котла поступает в систему отопления.
  2. Доходя до распределительного коллектора, она останавливается клапаном.
  3. В случае, если температура теплоносителя не превышает максимальные установленные показатели, теплоноситель продолжает движение по системе.
  4. В случае превышения допустимой нормы, термостат открывает клапан, и горячий теплоноситель из подающей ветки отопительной системы смешивается с уже охлаждёнными обратной ветки. Смешивание происходит до достижения приемлемой температуры, после чего клапан закрывается.

Комплектующие детали

Насосно-смесительный узел для теплового пола состоит из нескольких деталей, позволяющих при необходимости подмешивать холодную жидкость систему обогрева.

Циркуляционный насос

Циркуляционный насосЦиркуляционный насос

Он предназначается для создания давления в системе и перемещения теплоносителя в трубах. Также с помощью насоса производится принудительное смешивание холодного и горячего теплоносителей в коллекторе.

Блок коллектора

Основная часть коллекторной системы, включающая собранные в один блок отводы для всех необходимых приборов. Каждый блок рассчитан на определённое количество отопительных контуров – от 2-х и более.

В магазине сантехники можно приобрести готовое к установке устройство или изготовить своими руками. Для этого берётся кусок водопроводной трубы, который глушится с одной стороны. Далее на трубу приваривается несколько отводов – по два на каждый отопительный контур.

принцип работыПринцип работы циркуляционного насоса

Но, как показывает практика, намного проще приобрести коллекторный блок в магазине, чем пытаться сделать его самому.

Термостат

Термостат коллектораТермостат имеет двух- или трехходовой клапан

Термостат служит для поступления горячей воды в коллектор при понижении температуры в нагревательных элементах ниже установленной границы. Клапан термостата может быть 2-х или 3-х ходовым.

2-х ходовый клапан обеспечивает подачу в обогревающий контур пола жидкости из обратного контура, а при необходимости поднимает рабочую температуру теплоносителя и добавляет в неё горячую воду из подающего контура. Такой клапан обладает небольшой пропускной способностью, поэтому изменение температуры воды в трубах водяного пола происходит постепенно.

3-х ходовый клапан совмещает в себе одновременно со смесителем и функции байпаса. Поэтому при его установке использовать дополнительный балансировочный клапан давления не нужно. Часто такой клапан имеет сервоприводы для управления термостатами и контроллерами. Также 3-х ходовый клапан может работать в комплексе с погода зависимыми датчиками — в случае похолодания клапан автоматически увеличивает подачу воды в питающий контур. О том, как можно регулировать температуру нагрева без смесителя, смотрите в этом видео:

В частном доме целесообразно применять 2-х ходовый клапан. Он способен обеспечить нормальную работу контура смесительного коллектора для дома с общей площадью помещений до 200 кв. м. При этом его стоимость существенно ниже, чем у 3-х ходового клапана.

Балансировочный клапан

балансировочный клапанУстройство балансировочного клапана

Балансировочный клапан предназначен для сброса излишков теплоносителя из подающего контура в обратный в случае превышения давления в коллекторе подмеса тёплого пола.

Кроме перечисленных деталей схема смесительного узла тёплого пола может включать фильтры, термометр, манометр, клапаны для сброса воздуха и иные дополнительные приборы контроля и управления.

Монтаж смесительного узла

Установка смесительного узла тёплого пола не представляет большой сложности. Для этого можно использовать одну из нескольких схем подключения. Все подробности сборки смотрите в этом видео:

Место расположения

монтаж узлаОптимально установить коллектор между нагревательным котлом и теплым полом

Устанавливать систему в своём доме можно в любом месте, например, между водогрейным котлом и системой тёплых полов. Точки подключения смесительного узла могут находиться в следующих местах:

  • Непосредственно в помещении, оборудованном системой водяных полов.
  • В котельной, в любой удобной для этого точке.
  • В специальном шкафу, если с помощью коллектора осуществляется управление нагревательными контурами сразу в нескольких помещениях.

Особенности установки коллектора

узел смесительНе забудьте заземлить все электроприборы

Для правильной и безопасной работы системы при её монтаже следует соблюдать ряд нюансов:

  • клапан подмеса воды с термостатом устанавливается всегда на входе в тепловой контур;
  • все электрические приборы, входящие в состав узла, должны быть заземлены;
  • следует исключить в процессе эксплуатации любую возможность попадания влаги на электроприборы.

Собранный коллектор подмеса следует соединить с трубами подачи и обратки, согласно выбранной вами схемы монтажа. Если же вы не сильны в сантехнике или же не имеете возможности лично собирать смесительный узел из отдельных деталей, можно приобрести уже готовый узел в различных комплектациях. В этом случае вам останется лишь подключить его к отопительной системе. Подробнее о настройке автоматического терморегулятора смотрите в этом видео:

После того, как вы оснастили свой дом узлом регулировки теплоносителя, следует осуществить его подключение к электропитанию и настройку приборов.

Настройка приборов управления

составные части системыСоставные части системы отопления

Настройка смесительного узла производится в несколько этапов.

  1. Снимаем терморегулятор с сервоприводами, чтобы он не мог влиять на настройку клапанов.
  2. Устанавливаем перепускной клапан на максимальную отметку, чтобы он не сработал во время настройки системы.
  3. Регулируем балансировочный клапан. Принимая за основу показатели температуры на выходе из котла за 95 ºС, а максимальную температуру в трубах водяного обогрева пола на входе за 45, а на выходе — за 35ºС, после расчётов по представленной ниже формуле получаем коэффициент 4. Его и выставляем на нашем балансировочном клапане.
  4. Следующим шагом регулируем давление циркуляционного насоса. Ставим мощность насоса на минимум и постепенно увеличиваем её до тех пор, пока давление в системе не достигнет нужного показателя.
  5. Последним шагом производим настройку перепускного клапана. Выставляем на нём показание на 10% выше максимального рабочего давления в перепускном клапане.

формула давления

Если смесительный узел обеспечивает работу нескольких обогревательных контуров, следует произвести балансировку давления в них, регулируя соответствующую запорную арматуру, установленную на входе каждого контура.

видео-инструкция по монтажу своими руками, особенности насосно-смесительных самодельных водяных систем, цена, фото смесительный узел для теплого пола

Насосно-смесительный узел для теплого пола – это необходимая и очень важная часть системы напольного отопления, без которой нормальная её работа невозможна. Мы рассмотрим назначение и принцип действия этого узла, а также научимся собирать смеситель самостоятельно.

На фото представлен один из вариантов сборки смесительного модуля для водяного теплого пола.

На фото представлен один из вариантов сборки смесительного модуля для водяного теплого пола.

Смесительный модуль для водяного теплого пола

Назначение

Смесительно-коллекторный модуль заводской сборки.

Смесительно-коллекторный модуль заводской сборки.

Чтобы лучше понять назначение смесительного узла, рассмотрим устройство напольной системы отопления. В стяжке пола проложены металлопластиковые трубки, по которым циркулирует теплоноситель.

Одним концом каждая такая трубка подключена к подающему коллектору, другим – к собирающему. Сами трубки уложены в виде контуров той или иной формы.

На подающий коллектор поступает горячая вода от котла отопления, далее она проходит по контурам теплого пола и поступает в собирающий коллектор, откуда возвращается в котел уже остывшей. В котле она вновь нагревается и поступает на подающий коллектор.

Коллектор с отходящими трубками контуров обогрева.

Коллектор с отходящими трубками контуров обогрева.

Как правило, в домах установлены комбинированные системы отопления, включающие радиаторы и теплые полы. Нагрев теплоносителя производится с помощью котла.

Температура воды, которая прошла через теплообменник котла, составляет примерно 75 – 95 ˚С, что вполне приемлемо для радиаторов, однако никак не допустимо для подачи в контуры пола.

Напольное отопление является низкотемпературной системой, для которой необходим теплоноситель не горячее 35 – 50 ˚С. Однако режим работы котла не предполагает таких значений, тем более что для радиаторов данная температура явно недостаточна.

Схема собранной системы.

Схема собранной системы.

Важно!
Для решения сложившегося противоречия используется смесительный узел водяного теплого пола, который домешивает в подаваемую горячую воду жидкость из обратного коллектора отопления, тем самым понижая температуру подачи до требуемого уровня.

Принцип действия

Заводской насосно-смесительный модуль итальянского производства.

Заводской насосно-смесительный модуль итальянского производства.

Принцип действия смесительного узла основан на использовании трехходового или двухходового клапана. Это сантехнический прибор, который имеет два входящих патрубка и один выходящий (два выходящих и один входящий – зависит от установки и поставленной задачи).

Клапан устанавливается в разрыв подачи и обратки.

Клапан устанавливается в разрыв подачи и обратки.

Клапан имеет три положения:

  1. Вход 1 открыт, вход 2 закрыт, выход открыт;
  2. Вход 1 закрыт, вход 2 открыт, выход открыт;
  3. Оба входа и выход открыты.

Управление (переключение) производится вручную или за счет термостатической головки, также можно подключить сервопривод. Нас интересует вариант с термостатической головкой.

Устройство трехходового смесителя.

Устройство трехходового смесителя.

Теперь рассмотрим работу всего узла:

  • Горячая вода с температурой 70 – 95 ˚С поступает на один из входов клапана;
  • К выходу прибора подключен циркуляционный насос и коллектор подачи теплоносителя в контуры пола;
  • Обратный коллектор системы подключен к возвратной трубе, идущей в котел, однако она имеет ответвление, соединенное с вторым входом трехходового клапана, через который происходит домес холодной воды в горячую;
  • Термостатическая головка клапана имеет выносной датчик, который измеряет температуру воды в подающем коллекторе;
  • Термостат настроен так, что если температура на подающем коллекторе поднимается выше заданного значения, клапан перекрывает вход, подключенный к подаче теплоносителя от котла, и вода в контурах пола циркулирует по короткому кругу без участия котла;
  • Как только температура в подающем коллекторе падает ниже заданного значения, клапан снова открывает вход с горячей водой, и пол начинает прогреваться.
Используйте только качественные приборы.

Используйте только качественные приборы.

Важно!
Как правило, в небольших системах применяется двухходовой вариант клапана, в котором отсутствует положение, при котором открыта подача горячей воды и закрыт вход, соединенный с обраткой.
Это исключает попадание перегретого теплоносителя в систему, так как это чревато авариями.

Разновидности и состав

Простейший самодельный модуль для домеса холодной воды в подачу.

Простейший самодельный модуль для домеса холодной воды в подачу.

Рынок современной сантехники в изобилии предлагает готовые коллекторные узлы с системой обратного домеса воды в подачу и отдельные смесительные модули с насосом и всеми необходимыми деталями в комплекте. Большинство производителей систем напольного отопления имеют в ассортименте оба варианта.

Продукт компании Watts.

Продукт компании Watts.

При этом практически любой поставщик сантехники всегда предлагает все необходимые для самостоятельной сборки аналогичных узлов детали, включая насосы, клапана, измерительные приборы, термостаты с датчиками, краны и все необходимые фитинги для их соединения в единую систему. По этой причине сегодня не составляет никакой проблемы собрать рабочую систему смешивания своими руками, при этом её качество будет не хуже заводской сборки.

Еще один вариант фирменного модуля.

Еще один вариант фирменного модуля.

Важно!
Цена заводского модуля будет ощутимо выше, чем у собранного самостоятельно, при этом доступность качественных комплектующих делает такую сборку выполнимой даже для дилетанта.

Для самостоятельной сборки вам понадобятся следующие детали:

  • Трехходовой клапан с термостатической головкой и выносным датчиком;
  • Несколько шаровых кранов (2 – 5);
  • Циркуляционный насос;
  • Два термометра и один манометр;
  • Тройник-разветвитель;
  • Переходники и ниппеля для коммутации деталей.
Желательно использовать фирменную европейскую сантехнику.

Желательно использовать фирменную европейскую сантехнику.

Важно!
В минимальной сборке можно обойтись без термометров и манометра, также можно исключить шаровые краны, однако это очень нежелательно.

Монтаж

Приступаем к самостоятельной сборке.

Приступаем к самостоятельной сборке.

Если вы не согласны переплачивать за заводскую сборку, тогда вашему вниманию наша инструкция. Чтобы было понятнее, возьмем для примера готовый узел и будем отталкиваться от него.

Детали коллекторной части нас не интересуют, все внимание на смеситель.

Детали коллекторной части нас не интересуют, все внимание на смеситель.

  1. Начнем с трехходового клапана 1˝ (2). Накручиваем на его головную часть термоголовку (1) с выносным датчиком, который пока не трогаем.
  2. К одному входу клапана присоединяем шаровый кран-американку ¾˝ (3) с помощью соединительной футорки 1˝ – ¾˝ (4). Ко второму входу прикручиваем тройник 1˝ (5) с помощью ниппеля 1˝ (6). К тройнику присоединяем такой же шаровый кран, как и ко входу смесителя.
  3. К выходу клапана (маркируется как «AB») подсоединяем циркуляционный насос (7) с помощью накидной гайки с внутренней резьбой 1˝ (13). К выходу насоса подключаем подающий коллектор 1˝ – ½˝(8).
  4. К свободному выходу тройника, соединенного с клапаном и шаровым краном, подключаем обратный коллектор (10). Между тройником и коллектором желательно установить термометр для контроля температуры обратного потока. Для надежности обратку можно снабдить обратным клапаном для недопущения противотока.
  5. Теперь берем выносной датчик температуры (14) и устанавливаем его на подающем коллекторе с помощью хомутов. Для более точной работы прибора это место можно утеплить.
  6. Коллекторы закрываем заглушками (9), подсоединяем к ним трубы контуров теплого пола (12) с помощью фитингов (11), а к шаровым кранам подключаем трубы подачи и обратки, идущие от котла.
С работой справится один человек.

С работой справится один человек.

Важно!
Желательно снабдить систему двумя термометрами для контроля температуры подающего и обратного коллекторов.
Это поможет правильно настроить работу насоса.

Вывод

Собрать смесительный узел для теплого пола своими руками сможет каждый мужчина, которой хотя-бы однажды держал в руках гаечный ключ. Все, что требуется – следовать пунктам инструкции и смотреть видео в этой статье.

Cмесительный узел для теплого пола своими руками

Разница температур в центральной системе отопления и устройстве водяного теплого пола становится тем фактором, из-за которого необходимо дополнительно устанавливать коллекторный отдел. Он смешивает теплоносители и распределяет их подачу в систему.

Назначение устройства

Ремонтируя санузел, многие устанавливают там систему теплого водяного пола. Эти устройства работают по тому же принципу и на тех же носителях, что и центральное отопление. Зачастую общая схема монтажа выглядит следующим образом:

  • нагревательный прибор;
  • высокотемпературная линия теплообменников;
  • низкотемпературный контур радиаторов.

В батареи отопления поступает нагретая котлом вода. Обычно ее температура не менее 75 градусов. Однако поверхность напольного покрытия не предусматривает нагрев выше 31 градуса. Большее значение будет доставлять дискомфорт человеку при хождении по полу босиком. Однако, учитывая толщину бетонного раствора, в который вмурованы трубы, и слой финишной отделки, общий нагрев теплоносителя, поступающего в этот контур, должен быть не выше 50 градусов. Поэтому горячую жидкость из нагревательного прибора направлять в контур теплого пола напрямую нельзя. Именно для этих целей и нужен коллектор для водяного теплого пола.

Коллектор для теплого водяного пола смешивает кипяток из системы с холодной водой обратки и направляет подогретую жидкость в трубы отопления

В этом устройстве горячая жидкость отопительной линии смешивается с холодной из обратного контура. В результате такого процесса в отопительную систему пола поступает носитель необходимой температуры. При этом вся конструкция исправно и слаженно работает. Из котла горячий теплоноситель поступает напрямую в батареи и коллектор. Также в смесительный узел подключают и холодную обратку. На выходе из агрегата в систему отопления пола течет подогретый до нужной температуры теплоноситель.

Иногда можно обустроить теплый пол водяной без коллектора. В этом случае устраивают общий низкотемпературный контур на обе системы, а подогрев носителя в них обеспечивает воздушная помпа и контролируют специальные датчики.

Однако если отопительная схема предусматривает еще и нагрев воды для бытовых нужд, в этом случае никак не обойтись без смесительного шкафа. Поскольку такая жидкость на выходе должна быть не холоднее, чем 65 градусов, а это значение слишком высоко для подогрева пола.

Собрать и подключить смесительный узел — посильная задача для каждого

Несмотря на кажущуюся сложность, установить и подключить коллектор теплого пола своими руками вполне посильная задача. Для этого нужно подробнее изучить принцип его работы и особенности устройства.

Механизм работы узла

Смесительный прибор выполняет не только функции по регулировке температуры воды в линии. Он еще отвечает за нормальное ее движение по цепи. Прибор включает в себя предохранительный вентиль и круговой инжектор. Последний элемент обеспечивает нормальную циркуляцию носителя в системе нагрева пола с необходимой для этого скоростью. Этот момент важен для полного и равномерного прогрева поверхности.

Циркуляционный инжектор отвечает за равномерное распределение теплого носителя в контуре водяного пола

Клапан предохранения отвечает за смешивание воды в контуре. При поступлении кипятка на вход, он открывает поступления из обратной цепи, пока горячая вода не смешается с холодным носителем из нее. После этого он прекращает подачу кипятка.

Кроме двух основных узлов, в коллектор могут быть включены проводящие и запирающие вентили, клапана для стравливания воздуха и байпас, выполняющий функцию защиты прибора от перегрузки. Эти элементы не всегда могут быть включены в устройство. Поэтому коллектор для теплого пола своими руками может быть установлен несколькими разными методами. Здесь все зависит только от необходимого вам результата.

Нужно сказать, что смесительный узел всегда монтируют на участке перед входом в контур подогрева. Однако непосредственное место его нахождения может быть где угодно. В некоторых случаях целесообразно установить прибор прямо в том же помещении, где проходит система. Обычно так делают в многоквартирных домах. Иногда уместно поставить его в общей котельной. Этот вариант, пожалуй, станет предпочтительным для частных коттеджей. Если предусмотрено несколько помещений с подогревом пола, обычно распределители помещают в каждой из комнат либо устраивают один общий коллектор в подходящем для этого месте.

При самостоятельной установке смесительного узла, составьте схему его монтажа

Все различия в принципе работы смесителей определяют вентили предохранения. Самыми распространенными из них считают клапаны на два и три положения.

Питающий вентиль

Клапан на два положения, или двухходовой, оснащен термопарой. Именно эта деталь имеет датчик температуры и контролирует ее уровень перед подачей в контур обогрева пола. Этот элемент открывает и закрывает клапан при подаче кипятка из бойлера или котла.

Двухходовые клапаны — оптимальный вариант для оснащения системой подогрева небольшой площади жилья

Зачастую доступ для холодной воды открыт постоянно, а горячая жидкость подается по мере необходимости предохранительным вентилем. Это способствует защите от перегрева труб и продлевает срок эксплуатации всей системы. Кроме того, питающий клапан не пропускает большое количество теплоносителя. Поэтому вода в нем равномерно смешивается и нагрев происходит постепенно, исключая температурные скачки.

В большинстве случаев, такое устройство станет оптимальным вариантом для оборудования теплого пола в помещениях до двухсот квадратных метров.

Клапан на три положения

Такое устройство сочетает в себе функции питающего вентиля, а также балансировочного клапана. Он отличается от двухходового крана тем, что смешение жидкости внутри этого прибора происходит постоянно.

В системах с трехходовыми клапанами не исключены резкие скачки температуры теплоносителя

Вентиль устроен так, что в его резервуаре между подачей кипятка и холодной воды находится задвижка, обычно установленная в положении на 90 градусов. Однако ее можно повернуть в ту или другую сторону, в зависимости от нужной вам температуры. Управление и регулировка осуществляется в них с помощью сервопривода и терморегулирующих датчиков. Без таких приборов не обойтись, если в доме проложено несколько теплопроводящих цепей. Кроме того, эти устройства уместны для зависимых от погодных условий отопительных систем.

Такая аппаратура позволяет изменить степень нагрева труб в зависимости от температуры на улице. При ее снижении эффективность прежнего обогрева будет уже не так высока. Поэтому происходит автоматическая регулировка по заданным параметрам. Хотя есть устройства с ручным управлением, они малоэффективны. Сегодня особенную популярность завоевали автоматические трехходовые клапаны.

В этих приборах контроллер погодных условий вычисляет нужную температуру и управляет вентилем. Аппаратура представляет собой сегмент в 90 градусов, разбитый на двадцать равных участков по 4, 5 градуса. Автоматическая сверка температур происходит каждые двадцать секунд. При несоответствии заданного параметра реальному нагреву носителя, прибор перемещает значение в нужную сторону на одно деление, то есть на 4, 5 градуса.

Кроме того, такие устройства могут сэкономить на энергоносителях. При вашем отсутствии вы можете предварительно указать минимально необходимую степень обогрева и автоматика будет поддерживать ее.

При всех своих достоинствах, вентили на три положения обладают некоторыми недостатками. Во время их работы не исключена случайная возможность запуска в систему теплого пола кипятка. Такие ситуации недопустимы, так как от резкого изменения температуры трубы могут не выдержать таких скачков и лопнуть, что приведет, в свою очередь, к другим неприятностям. Кроме того, в отличие от питающих клапанов, эти механизмы имеют высокую пропускную способность. Поэтому отрегулировать его довольно сложно. Даже незначительные изменения в этом случае могут привести к резкому изменению температуры носителя в линии.

Расположение коллекторных отделов

Как было замечено выше, поместить смесительный узел для теплого пола своими руками можно перед каждой из отопительных систем либо установить общий коллектор. В первом случае каждую группу нужно оснастить регуляторами температуры, аппаратурой расхода и такими вентилями:

  1. Клапан балансировки обратки. Этот прибор задает необходимый уровень нагрева системы теплого пола. Внутри него происходит регулирование поступлений кипятка и холодного носителя из обратной системы. Для его поворота и фиксирования в необходимом положении используют шестигранный ключ. Окончательно зажимают клапан специальным крепежным винтом, чтобы избежать случайного смещения вентиля с заданных параметров. Кроме того, на устройство нанесена расходная шкала, регулирующая его пропускную возможность. Обычно она ограничена пятью кубическими метрами в час.
  2. Запорный вентиль балансировки радиатора. Это устройство служит для связи коллекторного отдела с остальными контурами отопительной системы и выполняет регулировочные функции. Чтобы установить его в необходимом положении так же, как и в первом случае, используют шестигранник и прижимной винт.
  3. Переливной клапан. Этот прибор поддерживает постоянное давление в системе путем непрерывного перелива лишнего теплоносителя в байпас. Такое свойство отличает его от обычного предохранительного вентиля, поскольку последний регулирует давление однократным выпуском жидкости. Параметры необходимые для нормального функционирования теплого пола устанавливают с помощью специальной рукоятки управления.

Схемы установки систем отопления могут отличаться. Например, для цепи с одной радиаторной трубой обязательно предусматривают байпас. При этом он должен всегда быть открытым, чтобы избыток кипятка поступал напрямую в радиатор. Если же предусмотрен и обратный контур, то в байпасе нет необходимости.

Схема установки коллектора при отсутствии обратки

Если общая отапливаемая площадь невелика, целесообразно поместить коллекторный отсек на вторичном контуре.

Собранный узел смешивания зачастую помещают в специально предназначенный для этого коллекторный шкаф. Запомните, что он не должен находиться на слишком большом расстоянии от системы обогрева пола. Хотя при этом допускается его размещение в общей котельной, а не только в отапливаемом помещении.

Следует упомянуть, что все элементы коллектора можно не только собрать самостоятельно, а приобрести уже в готовом виде. Учитывая сложность расчета всех приборов, лучше доверить этот этап специалистам. После установки и подключения не забудьте провести тестовый запуск обогрева. При этом обратите внимание на степень нагрева пола и ее равномерность. Правильная регулировка температур гарантирует вам успешный результат.

Схема расположения основных узлов при двухтрубной системе отопления

Установка и подключение смесительного отдела системы теплого пола, пожалуй, самый сложный этап в оборудовании этой конструкции отопления. Такие работы требуют специальных знаний и опыта для проведения расчетов. Если вы не уверены в своих силах, доверьте дело квалифицированным мастерам.

Схема расположения основных узлов при двухтрубной системе отопления

Коллектор для теплого водяного пола смешивает кипяток из системы с холодной водой обратки и направляет подогретую жидкость в трубы отопления

Собрать и подключить смесительный узел — посильная задача для каждого

Циркуляционный инжектор отвечает за равномерное распределение теплого носителя в контуре водяного пола

При самостоятельной установке смесительного узла, составьте схему его монтажа

Двухходовые клапаны — оптимальный вариант для оснащения системой подогрева небольшой площади жилья

В системах с трехходовыми клапанами не исключены резкие скачки температуры теплоносителя

Схема установки коллектора при отсутствии обратки

Перепускной клапан поддерживает постоянное давление в системе обогрева

Балансировочный клапан задает уровень нагрева системы теплого пола

Запорный клапан балансировки радиатора в разрезе

Пример установки смесительного узла теплого пола в общей котельной дома

Смесительные узлы для теплого пола

На чтение 6 мин. Просмотров 1.2k.

Пол с подогревом давно не представляет собой предмет роскоши. Данная система низкотемпературна, по этой причине узел — это незаменимая часть данной конструкции.

Сущность смесительного узла для теплого пола

Модуль подмеса — это устройство, которое контролирует понижение температуры теплоносителя. Применяется она исключительно для водного типа конструкций.

Смесительный узел включает в себя регулирующий клапан и циркуляционного насоса. Клапан требуется для контроля количества поступаемой горячей воды. Следует так же уточнить, горячая вода и более холодная вода смешиваются именно в нем. В тот момент, когда температура становится выше установленной, отмыкается клапан и происходит смешение холодной воды с горячей.

Температура поверхности располагается я в пределах 20-27°C (в том случае, если основное отопление перекладывается на радиаторы). Если система теплого пола используется для обогрева всей квартиры, её верхний предел определяется санитарными нормами: 31°.

Если котельная установка нагревает воду не исключительно для горизонтальных поверхностей, то коммутация смесителей необходима.

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

  • поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
  • балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

  • Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
  • Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Основные схемы узлов подмеса

Подобные схемы необходимы для того, чтобы собрать узел подмеса своими руками.

Номинальная S 20-25 метров в квадрате. Ручная регулировка температуры.

6 — соединители устанавливаются при подключении к радиаторы трубам

10 — соединение трубы от нагревательного котла

11 — из контура

Те же условия, но автоматический тип регулировки

Площадь 60 метров в квадрате. Регулировка автомат.

3 — подача воды

12 — место монтировки контуров

клапан направить «+» в направлении котла.

Цена смесительных узлов

Средние расценки самых популярных марок. (Актуальность конец 2015 года)

Каким образом можно своими руками соорудить смесительный узел

Перед установкой тщательно изучите инструкцию

Советы профессионалов:

  • Обозначить возможность свободно дотягиваться до вентилей, клеммных коробок насосов, электроприводов, регулирующих клапанов.
  • Устройство вывода воздуха следует установить там, где могут появиться воздушные пузыри
  • Не упускать из виду данные температуры теплоносителя при покупке контурных труб
  • Постарайтесь не устанавливать поток жидкости на участках с минусовой температурой. Если невозможно полностью это исключить, то стоит свести к минимуму.
  • Балансировочный вентиль закроется при если установить границы максимального уровня температуры
  • На элекродеталях устройства недопустимо попадание любой жидкости
  • в первую очередь собирается узел, а за ним электроприводы регулирующих клапанов. Затем подается питание.

Схема подключения

Главное в технологии — монтаж термометров, встраиваемых в падающий и возвратный клапан. Они выполняют — контроль нагрева воды. Предохранительный клапан -это терморегулятор. Помните, что главная ошибка установки — неправильное расположение смесительных узлов (задом на перед или вверх ногами)

Место установки, конечно, можно выбрать так, как вам удобно, но лучшие варианты это — жилое помещение, специальный коллекторный бокс, котельная. Но для лучшего распределения давления, а также вашего личного удобства, устанавливать по возможности ближе к нагревателю.

Тонкости монтажа

  • Любой смесительный узел должен доходить до основания теплого пола.
  • Допускается и лево и правосторонняя коммутация.
  • В комнатах с S меньше 20 квадратных метров коллекторную группу необходимо присоединять к краю радиатора.
  • Обязательно в конце установки сделайте пробное включение, чтобы установить пропускную мощность согласно вашему комфорту.

Уличные температурные датчики(метеодатчики)

Главная функция погодозависимых контроллеров — автоматическое регулирование температуры системы отопления на основании температуры окружающей среды. Регулярность замеров может быть выстроена автоматически (производителем) или вручную.

Средний показатель равен 20с. Если случится превышение или понижение заданных параметров контроллер перемещает заслон вентиля на 4°30’. При установке метеодатчика, вы можете забыть о «безостановочном» ручном контроле отопления.

Каждый смесительный узел имеет несколько модификаций и вариантов монтажа. Но помните, браться за сборку будучи новичком опасно для купленной вами техники. Это может привести к поломке деталей или неправильной сборке, поэтому рекомендуется приобрести уже готовую систему.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
