Соединение бруса по длине – Как класть дом из бруса правильно: виды угловых соединений, укладка первого и последующих венцов | Блог о строительстве и ремонте

Содержание

в углах, по длине, варианты соединений, способы соединений

Построить брусовый дом сложнее газобетонного или кирпичного, каждый венец требует особо аккуратного отношения к запилу материала, особенно при укладке и соединении бруса в углах. Требуется хорошее представление того, как именно должен быть выполнен запил. Даже простая, на первый взгляд, процедура сращивания бруса по длине потребует разметки с точностью до миллиметра, иначе в стенах образуются мостики холода, и, что еще хуже, материал будет насыщаться водой и деформироваться.

Соединение бруса между собой

Соединение бруса между собой

Как правильно класть брус

Прежде чем учиться выполнять соединение брусовых отрезков в один прогон или на углах, будет правильным освоить азы техники укладки бруса в венцы. Тем более что проблем и ошибок при монтаже стен допускается не меньше, чем при соединении бруса между собой по длине. Обычно мастера считают сращивание крайней мерой и стараются не использовать венцы с продольным соединением.

До начала сборки сруба из бруса своими руками рекомендуется выполнить небольшую подготовку:

  • В первую очередь проверяется качество гидроизоляции ленточного фундамента, на углах наносится осевая разметка периметра, по которой и будут выравниваться отдельные брусы при соединении между собой и в стену;
  • Нарезка крепежа для соединения венцов и стыковки бруса в углах. Заготовки под нагели и шканты необходимо вырезать, обработать и высушить заранее. Стальные уголки и Т-профиль обрабатывают олифой;
  • Выполняют отбраковку и отбор бруса для первых трех венцов коробки. Эти несколько брусов не должны иметь дефектов, сучков, срощенных стыков. Геометрия – максимально близкая к идеальной.

Понятно, что строительный брус заранее должен быть обработан антисептиком и антипиренами, высушен в пачке до состояния 11-14% влажности.

Совет! Для дома или полноценного жилого коттеджа геометрия материала должна быть максимально качественной. Если вдруг оказалось, что купленный брус повело, или линия распила не такая ровная, как хотелось, в этом случае партию отправляют на строгание и фаскование.

Уже после доработки выбирают брус, который пойдет на укладку стен.

Нюансы подбора и соединения венцов первого – второго ряда

Прежде всего, выбранный брус должен быть абсолютно ровным. После того как материал окажется на фундаментной ленте, покрытой двумя слоями рубероида, необходимо вооружиться хорошим строительным уровнем, лучше с гидравлическим контуром, и проверить положение первого венца. Нельзя выполнять соединение, не убедившись в идеально горизонтальном положении первого венца.

Соединение бруса между собой

Соединение бруса между собой

Почти всегда мастеров ожидает разочарование. Опорная поверхность фундаментной ленты далека от плоскости и имеет уклон в сторону одного из углов. Поэтому, если просто выполнить соединение на заложенных в бетон анкерах, то первый венец окажется кривым.

Соединение бруса между собой

Соединение бруса между собой

Даже если попытаться скомпенсировать деформацию подгонкой соединения в замках на углах, то это только ухудшит ситуацию, вследствие усадки между брусовыми венцами появятся огромные щели. Поэтому перед фиксацией первого венца брусы выравнивают по горизонту с помощью деревянных подкладок.

Особое внимание нужно уделить укладке бруса и сборке углов. Первый ряд должен быть не только прочным, но и гибким, поэтому в стартовом венце в углах используют соединение в торец на шпонке, а с внутренней стороны устанавливают металлические уголки.

Способы соединения бруса

Одним из недостатков использования брусового материала являются жесткие ограничения на геометрию прогона, после того как два отрезка будут соединены между собой. Важно, чтобы все боковые грани обоих фрагментов после соединения бруса между собой находились попарно в одной плоскости.

Для стыковки используют три типа сращивания материала:

  • Продольное или линейное, два отрезка бруса соединяются между собой с получением одного прогона на всю длину стены;
  • Угловое соединение, отдельные детали венца стыкуются между собой в замок в углу коробки;
  • Вертикальное соединение венцов в конструкции одной стены.

Понятно, что, независимо от варианта стыка и способа построения замка, сращиваемые поверхности должны прокладываться уплотнителем, лучше всего джутовой паклей или термообработанным льняным волокном. Варианты с сушеным мхом лучше оставить для бань или легких коттеджей, у которых высота стены не превышает 3 м, а значит, риск выдавливания уплотнителя из соединения остается минимальным.

Угловое соединение бруса

В настоящее время существует и активно применяется более десятка различных схем построения замков в углах. Все они делятся на две большие группы:

  • Соединение с брусовым остатком;
  • Стыковка без остатка или, по-другому, вылета торцевых участков за пределы стен.

Простейшие варианты соединения можно изготовить своими руками. При этом прочности углового соединения во всех случаях достаточно, чтобы коробка из бруса оставалась устойчивой. Более сложные варианты врезки используются для повышения жесткости углов или уменьшения тепловых потерь через щели.

Угол с остатком

В этом случае два смежных бруса одного венца запиливаются в замок не на торцах, а на некотором удалении от края. В результате получается угол с выступающими двумя вертикальными рядами из торцов. Принято считать, что данный тип угла обеспечивает минимальные потери тепла из-за большой протяженности линии запила.

Соединение бруса между собой

Соединение бруса между собой

Среди наиболее популярных схем можно отметить два варианта угла – «в полдерева» и его более продвинутую версию – «в охряп». Остальные схемы и способы соединения бруса особых преимуществ не имеют, разве что увеличивается жесткость соединения. Они применяются для высоких построек из бруса, толщиной материала менее 100 мм.

Если строить сруб из бруса своими руками, то лучше всего выбрать для углов схему «в полдерева». Изготовить замок можно следующим способом:

  • На уложенном брусе с торца отмеряют отступ, равный толщине материала;
  • По шаблону вырезают прямоугольный паз на ½ высоты бруса на стыкуемых частях венца;
  • Прокладывают нижний элемент замка уплотнителем и собирают соединение.

Разумеется, качество и скорость изготовления деталей замка зависит от наличия навыков и опыта. Новичкам зачастую приходится подрезать поверхности будущего соединения стамеской, но высокой квалификации для сборки угла не требуется.

Стыкование «в охряп» отличается лишь тем, что выполняется два паза толщиной в 1/3 вертикального размера бруса, в остальном этот способ мало чем отличается от предыдущего соединения.

Соединение бруса между собой

Соединение бруса между собой

Замок с остатком обладает высокой жесткостью, поэтому его используют для постройки различного рода башенок и надстроек, когда по замыслу дизайнера необходимо подчеркнуть «деревянный» стиль здания.

Соединение бруса между собой

Соединение бруса между собой

Угол без остатка

Если дизайн постройки из бруса требует, чтобы коробка выглядела абсолютно «чистой», без выступающих деталей, то в такой ситуации используются методы соединения венцов по торцевой поверхности.

Соединение бруса между собой

Соединение бруса между собой

Наиболее известные схемы выполнения «чистых» углов:

  • Вариант «в полдерева» без наружной оконцовки;
  • Соединение на шпонках;
  • Замок с коренным шипом или зубом.

Первый вариант отличается от углов с остатком профилем соединяемых поверхностей. Если в последнем случае выполняется запил прямоугольной формы, то в «чистом» угле поверхности соединения имеют клиновидную форму.

Соединение бруса между собой

Соединение бруса между собой

Соединение бруса между собой

Соединение бруса между собой

Наиболее простая схема предполагает стыковку торцом в боковую поверхность смежного бруса. Чтобы ограничить перемещение венца в горизонтальном направлении, на соединяемых отрезках вырезают пазы и устанавливают закладные элементы-шпонки. В результате стык получается достаточно простым и, главное, – подвижным. Любой крен или неравномерная просадка не повлияют на прочность угла.

Соединение бруса между собой

Соединение бруса между собой

Самый теплый вариант — это соединение с шипом. С внутренней стороны одного из брусов вырезается шип или зуб, в смежном элементе выполняется шип. После укладки уплотнителя и осаживания венца угол превращается в практически непродуваемое ветром соединение. Замки без остатка чаще всего закрываются накладками из полдюймовых досок.

Соединение бруса между собой по длине

Обычно длина одного брусового прогона не превышает 6 м. Можно, конечно, купить и более длинный материал, но стоимость такого рода заготовок в несколько раз превышает цену на стандартные размеры. Иногда сращивание отдельных отрезков и соединение бруса между собой в один прогон выполняют с целью экономии средств и стройматериалов.

Соединение бруса между собой

Соединение бруса между собой

Для того, чтобы соединение получилось прочным, замок формируют, как стык из двух половинок соединяемых деталей. Проще говоря, каждый отрезок бруса запиливают в ½ толщины, складывают и стягивают, забивая гвозди под углом 60-70о к поверхности. Длину паза принимают 2-2,5 кратной высоте венца.

Для бруса толщиной 150 мм и более может использоваться более сложная многоступенчатая схема запила.

Важно! В этом случае соединительная поверхность может иметь 3-4 ступени, но главное — стыкуемые плоскости выполняются клиновидной формы с уклоном.

В результате, если происходит усадка бруса по длине, то стык на соединении не расходится, уплотняется, щель между сопрягаемыми поверхностями уменьшается до минимально возможного.

Недостатки продольного соединения

Идея формировать полноценные брусы большой длины с помощью схемы продольного сращивания более мелких отрезков в теории выглядит привлекательной, но на практике не всегда удобна. Соединение из двух частей — это всегда потенциальный дополнительный мостик холода, даже если между половинками уложен полноценный утеплитель.

Соединение бруса между собой

Соединение бруса между собой

Мало того, длина стыка в несколько раз длиннее толщины бруса, поэтому в щелях будет собираться влага, а через несколько лет поверхность вокруг замка будет некрасивого серо-зеленого цвета. Потребуется регулярная очистка и отбеливание стен.

Главный недостаток подобного соединения заключается в том, что по мере усыхания и усадки брусовых стен ширина щелей в замке увеличивается в несколько раз, поэтому утеплитель или герметик достаточно быстро осыпается из разъема. Поэтому заделку и конопатку придется выполнять каждый год.

Один из способов устранить возможное затекание влаги предполагает использование специального акрилового герметика для брусовых стен. В этом случае для упаковки стыков между венцами используют льняную ленту уменьшенной ширины. Например, для бруса, шириной в 100 мм, нужно уложить уплотнитель размером 90 мм. По окончании усадочных процессов монтажа стык очищается от остатков льна и покрывается тонким слоем акрилового уплотнения. Разумеется, это временная мера, и полностью защитить от конденсата таким способом невозможно.

Как скрепить брус между собой

Кроме углов и продольной стыковки, венцы приходится соединять между собой и в вертикальном направлении. После укладки двух рядов бруса обязательно устанавливают дополнительное крепление в виде шкантов или нагелей.

Для стяжки венцов лучше всего использовать деревянные стержни квадратного сечения с размером грани 18 мм и длиной 250 мм. Для установки предварительно сверлят отверстия 25 мм. Глубина сверловки равна полторы высоты бруса. То есть один нагель полностью пробивает верхний брус и половину нижнего. Шканты забивают в шахматном порядке так, чтобы вертикальная линия крепежа не совпадала с соединениями на нижних рядах. Нагелями крепят обязательно в углах, на оконных и дверных проемах.

Соединение бруса между собой

Соединение бруса между собой

Какие шканты выбрать

Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:

  • На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
  • Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.

Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.

Круглые деревянные нагели сложнее в установке, если ошибиться в диаметре отверстия хотя бы на полмиллиметра, то соединение двух брусов получится неработающим, крепеж легко выпадает из угла или стены. Если взять размер с запасом, то можно легко расколоть брус до образования трещины.

Соединение бруса между собой

Соединение бруса между собой

Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.

Заключение

Выбирая вариант соединения бруса в углах или в венцах стен, необходимо помнить, что любая коробка, собранная из брусового материала по каркасной или срубовой схеме, всегда будет подвержена усадке и температурным расширениям. Поэтому соединение должно быть достаточно пластичным, чтобы при деформации венцов не произошло разрушение шпонок или шипов в углах, деревянных шкантов в стенах здания.

Отправить комментарий

Сращивание бруса между собой по длине: обзор видов

клееный брус

При строительстве загородных домов, дач, бань люди всегда предпочитали дерево. Этот природный материал не выделяет вредных веществ, дышит, но бережёт тепло, при правильной обработке не уступает в прочности и долговечности кирпичу и пеноблокам. Раньше срубы считались дорогостоящей редкостью, доступной немногим. Но деревообрабатывающее производство быстро развивается, и клееный или профилированный брус, наравне с круглыми бревнами, стал одним из самых доступных материалов для строительства. В соответствии с нормативными документами выпускают его различных сечений и длиной 6м. Но стены домов обычно проектируют длиннее. Поэтому знания, как можно выполнить сращивание бруса по длине, всегда актуальны для любого строителя.

Конечно, на производстве есть возможность выполнить брус любого типоразмера под заказ, но он будет стоить намного дороже стандартного. Поэтому на такой случай придумано несколько надёжных способов соединения деревянных брусьев между собой по длине.

Сращивание бруса по длине: способы.

Методы сращивания брусьев по длине различают по степени надежности и сложности исполнения. Некоторые из них под силу только опытным столярам. Но они долговечнее тех, что сможет выполнить любитель.

Самые простые способы, не требующие виртуозной точности, называются «в пол дерева» и прикладывание. Срастить брусья с их помощью можно легко и быстро, но использовать их для строительства долговечных построек не рекомендуют.

Сложнейший способ соединения в косой замок обеспечивает высокую надежность, но требует большого умения, терпения и ловкости.

Соединение бруса в коренной шип или в шип на шпонках представляют простоту и надежность, поэтому они пользуются заслуженной популярностью у мастеров.

Сращивание бруса “в шип на шпонках”

Сращивание бруса в шип на шпонках – один из самых распространённых методов. Шпонка – это деталь шпоночного соединения в виде небольшого бруска. Она скрепляет элементы и не позволяет им смещаться и проворачиваться друг относительно друга. Надежность сращивания бруса в шип на шпонках увеличивается за счёт того, что шпонку изготавливают из дерева более твёрдой породы, например, осины. Это добавляет соединению прочности.

соединение бруса в шип на шпонках

С торцевой стороны каждого бруса выпиливаются одинаковые пазы толщиной примерно треть от ширины так, чтобы при складывании они совпадали. Потом в пазы плотно забивается шпонка. Различают несколько видов шпонок по геометрической форме:

  • прямоугольная;
  • призматическая;
  • с зазубринами;
  • «ласточкин хвост».

шпонка ласточкин хвост Последняя считается самой лучшей. Из-за утолщений с обеих сторон она похожа на песочные часы. Пазы должны иметь соответствующую форму, чтобы между поверхностями не оставалось зазоров.

Сращивание бруса по длине в коренной шип

Аналогично соединению бруса по длине в шип на шпонках может использоваться сращивание бруса в коренной шип. В этом случае вместо отдельного элемента используется выступ, вырезанный на торце одного из соединяемых брусьев. Обычно он располагается по центру и занимает примерно треть от размера сечения.

На торце присоединяемого бруса вырезается паз, совпадающий по расположению и размеру. Затем шип с усилием вбивается в паз сбоку.
Форма, как и в случае со шпонкой, может быть прямоугольной или призматической, типа «ласточкин хвост», широкой стороной наружу.

сращивание бруса в коренной шип

Шип и паз могут располагаться не перпендикулярно к торцам, а под углом 45 градусов. Такой вариант гораздо сложнее в исполнении, но он отличается большей прочностью и низкой теплопроводностью.

Существует также сращивание в некоренной шип. В отличие от коренного, он делается чуть ближе к краю и может занимать до половины ширины торца. Сращенный брус кладется так, чтобы соединение находилось ближе к внутренней стороне стены. Этот метод часто используется в конструкции углов здания. При этом брусья соединяют не по длине, а под углом 90 градусов друг к другу.

При определённой сноровке возможно выпилить на одном торце два-три шипа. Они получаются очень тонкие и при сильной нагрузке могут переломиться, разрушив соединение.

Сращивание бруса “в косой замок”

Этот вид замкового соединения относится к сложным, доступным лишь профессионалам. Даже опытному мастеру потребуется много времени, чтобы качественно сделать эту тонкую работу, поэтому косой замок нечасто используют при строительстве с жесткими сроками.

При таком методе удлинения детали дополнительно цепляются друг за друга своеобразными крючками. Это дает гарантию, что они не смогут сместиться или раздвинуться в разные стороны.
Для начала на торцах брусьев делаются косые спилы. На них вырубаются пазы так, чтобы на концах образовались шипы, подходящие по размеру под эти пазы. Все углы и изгибы должны точно совпадать между собой.

соединение в косой замок

После того, как поверхности плотно подогнаны друг к другу, замок скрепляют двумя нагелями – специальными гвоздями из дерева или металла. Под них предварительно сверлят отверстия. Таким образом получается практически цельный брус необходимой длины.

Сращивание бруса в полдерева.

Один из простейших методов сращивания бруса по длине называется «в полдерева». На торцах брусьев ровно вырезаются ступени в половину толщины бруса. Потом ступени складывают обработанными сторонами и скрепляют нагелями или металлическими скобами.

сращивание бруса вполдерева

При таком способе толщина дерева в месте соединения значительно уменьшается, что плохо влияет на выносливость стены. Поэтому часто вырубку делают под углом. Уклон должен быть направлен наружу. Тогда основание сечение уменьшается постепенно, и вероятность разрушения под давлением меньше.

Метод сращивания бруса -“прикладывание”

Ещё один легкий метод сращивания бруса – прикладывание, или встык. Два бруса прикладывают торцами друг другу как можно плотнее и фиксируют металлическими скобами.

сращивание бруса встык

Это слабое крепление. Оно не выдерживает сильных нагрузок, поэтому иногда ряды дополнительно скрепляют между собой несколькими нагелями, вбитыми близко к месту соединения, укрепляя конструкцию целиком.

От чего зависит выбор соединения.

В зависимости от требований к конструкции применяется определенное соединение бруса по длине.
Для строительства несущих стен зданий, особенно выполняемых из профилированного материала, подходят прочные соединения, такие как косой замок и на шпонках. Они выдерживают разнонаправленные нагрузки почти так же хорошо, как цельная древесина. Качество имеет при этом решающее значение.

Прочие способы удлинения не нуждаются в точных замерах и расчетах. Их применяют при возведении межкомнатных стен или временных, вспомогательных строений. Но для них все же необходимы дополнительные крепежные элементы – уголки, нагели, муфты.

Что учесть при стыковке профилированного бруса.

В местах сращивания могут появиться щели, в которых скапливается влага, задувает ветер. Чтобы исключить сквозняки, промерзание и гниение стен, поверхности соединения выравниваются и шлифуются до идеальной гладкости. Места соприкосновения прокладываются теплоизоляционным материалом: паклей или джутом. Все элементы полностью обрабатываются специальными составами.

Влажность древесины должна быть не более 5%. В этом случае детали можно дополнительно проклеивать. Но и пересушивать дерево нельзя. Иначе его может сильно «повести»

При любом методе стыковки следует помнить, что дерево даёт достаточно большую усадку: примерно 10 см в год. Поэтому готовому каркасу дают выстояться, прежде чем вставлять окна и двери, заканчивать монтаж фасадов.

Для расположения мест стыковки важно распределение нагрузки. В разных местах это могут быть сжатие, растяжение или прогиб. Обычно стыки стараются расположить в шахматном порядке.

Несмотря на кажущуюся легкость, строительство дома или бани лучше доверить профессиональным столярам, способных выбрать подходящие материалы и метод работы с ними.

Как сращивать брус по длине

В этом материале Вы узнаете, как сращивать брус по длине. Ни для кого не секрет, что для изделий, используемых без нагрузки, с нагрузкой на растяжение, сжатие и изгиб используются различные способы сращивания. Мы познакомим Вас более детально с каждым из них, в результате чего Вы узнаете, как сделать прочное и красивое соединение.

Как сращивать брус по длине: основные моменты

Сращивание бруса по длине без нагрузки

Как уже было сказано, это самый простой вариант. Ярким примером является венец стены из бруса. Единственное требование к фиксации – оно ни в коем случае не должно продуваться. Уточним: точки сращивания обязательно должны смещаться от венца к венцу, иначе механическая прочность будет недостаточной.

  • Соединение в полдерева (самое элементарное решение). Каждая из составляющих деталей вырезается на половину толщины, причем длина сращивания ни в коем случае не должна быть меньше от поперечного размера бруса. Плотные соединения обеспечиваются прокладкой утеплителя (обычно, джутовой ленты). Часто соединение делается вертикальным, что исключает вероятность продувания.

  • Соединение с коренным шипом (несколько сложнее). На одной из деталей вырезается шип, имеющий размер в 1/3 толщины бруса, на второй делается соответствующий паз.

  • Соединение шпонкой. Еще один эффективный способ сращивания венца. Пазы выбираются на двух брусьях; после укладки венца вбивается деревянная шпонка.

Сращивание бруса по длине – нагрузка на сжатие

Такой тип нагрузки характерен для разных колон и строек. Здесь перед строителем возникает сразу две задачи:

  • Исключить увеличение сечения детали.
  • Избежать взаимного смещения разных элементов конструкции.

Чтобы достигнуть вышеперечисленных целей на торцах бруса делается замок.

Первый вариант замка сильно напоминает соединение в половину дерева. Но скосы на торцах существенно меняют его свойства. В результате, увеличенная нагрузка на сжатие только усиливает конструкцию.

Еще одно решение – косой натяжной замок, заинтересует тех, что исключает вероятность рассоединения деталей во время растягивающей нагрузки. К примеру, это полезно для опоры навеса, имеющего высокую парусность.

Более того, элементы, которые образуют колонну, могут фиксироваться шипованным соединением. В таком случае наращивание бруса всегда начинается с нарезки на нем косых шипов. После чего детали садятся на клей. Высокая прочность склеивания достигается прессованием соединения и большой площадью поверхности шипов.

Нагрузка на растяжение и изгиб

Стоит отметить, что нагрузки на растяжение для деревянных конструкций – это скорей исключение, чем правило. Специфика эксплуатации заставляет разделить технологии сращивания бруса по длине в зависимости от того, что именно за элемент изготавливается.

Открытые балки

Для деревянного строительства они довольно типичны. Специфика здесь точно такая же, что и в случае колонн: фиксация ни в коем случае не должна увеличивать сечение балки.

Исключить рассоединение брусьев во время нагрузки на растяжение позволяет прямой накладкой замок. Косой накладкой замок перекладывает эту функцию на другие крепежные элементы – болты и шпильки. Они стягивают половины замка в одной точке, по центру. Для дополнительной фиксации применяется клей.

Прогоны, стропила

Здесь картина совершенно отличается: во время эксплуатации стропильная система скрыта от глаз обитателей дома. По этой причине здесь допустимы разные способы сращивания, которые увеличивают сечение бруса.

  • Обычное соединение внахлест подразумевает, что брус имеет небольшую толщину (что типично для стропил). Длина нахлеста должна быть втрое больше ширины доски или бруса. Для фиксации применяются шпильки или болты.

  • Сращивание встык также практикуется, но с усилением соединения боковыми накладками, которые могут быть сделаны из толстой фанеры или доски; могут применяться и перфорированные пластины, состоящие из оцинкованной стали.
Сращивание брусков при изготовлении мебели своими руками или ограждений внутри дома существенно отличается от рекомендаций, которые актуальны для балок или стропил. В таком случае на первое место всегда выходит эстетика.

Как выполнить соединение своими руками, которое будет красивым и прочным? Сама методика нами была досконально изучена: на торцах деталей формируются шипы фрезерованием, затем они склеиваются встык.

Внимание! Прессование обязательно, и на него должно отводиться не меньше 5-6 секунд. После этого детали надежно фиксируются в неподвижном положении на весь период высыхания клея.

Но результат во многом зависит от многих нюансов:

  • Брусок подбирается по текстуре и цвету.
  • Порода древесины обязательно должна быть одинаковой. Показатель влажности может отличаться в пределах 3%.
  • Дефекты на сращиваемых элементах размещаются только с тыльной стороны.
  • Между склеиванием и нарезкой шипов должно пройти не больше суток. Иначе неравномерная сушка скажется на качестве клеевого шва и точности подгонки шипов.
  • Выдавившиеся во время прессования излишки клея немедленно удаляются. После его высыхания выполнить очистку детали будет гораздо сложнее.

Выводы

Надеемся, что наши рекомендации окажутся полезными Вашему читателю в отделке или строительстве дома. Дополнительную информацию можно посмотреть из видео, представленных в нашей статье. Желаем успехов!

Возможно Вам будет также интерестно:

Соединения бруса в углах и прямых стенах дома — Стройфора

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Соединения бруса в углах и прямых стенах 2534

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Соединения бруса в углах и прямых стенах 2535

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

Соединения бруса в углах и прямых стенах 2539

Угловое соединение с остатком

Очень важные плюсы этого вида рубки:

  • Продувание с улицы минимальное, даже при сильном ветре и в мороз;
  • Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.
Соединения бруса в углах и прямых стенах 2537Соединения бруса в углах и прямых стенах 2553Соединения бруса в углах и прямых стенах 2554

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Соединения бруса в углах и прямых стенах 2552
Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Соединения бруса в углах и прямых стенах 2549
Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

Соединения бруса в углах и прямых стенах 2540
Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

Соединения бруса в углах и прямых стенах 2551Соединения бруса в углах и прямых стенах 2541Соединения бруса в углах и прямых стенах 2542Соединения бруса в углах и прямых стенах 2575
Крепление брусьев нагелями
  • Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
  • Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
  • Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.
Соединения бруса в углах и прямых стенах 2547Соединения бруса в углах и прямых стенах 2548
Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

Соединения бруса в углах и прямых стенах 2545

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

Соединения бруса в углах и прямых стенах 2543

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Соединения бруса в углах и прямых стенах 2544

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

Соединения бруса в углах и прямых стенах 2546

Соединения бруса или бревен в углах и между собой

Содержание статьи

Соединение бруса и бревен в одну целую конструкцию является ключевым этапом строительства зданий и сооружений. Для осуществления данной процедуры используются различные методы и способы, которые подбираются индивидуально для каждого вида строения. Правильная укладка бруса влияет на общий срок эксплуатации и надежность сооружения, поэтому выполняя сборку венцов деревянных зданий специалисты пользуются определенными методами и правилами.

Зачем нужна правильная стыковка бруса и бревен?

Правильная стыковка материалов бруса и бревен во время постройки деревянного здания необходима для обеспечения общей надежности сооружения. Применение специальных правил соединений позволяет улучшить несущую способность дома по углам, а также увеличить общую жесткость конструкции. Для каждого типа пиломатериала способ соединения элементов подбирается индивидуально. Также правильная стыковка может понадобиться в тех случаях, когда стандартныхразмеров материалов недостаточно для возведения конкретной конструкции. Чтобы нарастить бревна или брус по длине необходимо осуществить правильную их укладку, которая будет обеспечивать хорошую жесткость и надежность соединения.

Способы соединения бревен

Бревно представляет собой круглый пиломатериал из которого возможна дальнейшая постройка сруба. Бревна обладают большим сроком службы, поэтому применяются для сооружения различных типов зданий. Технология постройки из данных материалов является самой старой и практичной. Соединение элементов может происходить по двум основным методам: с вылетом и без вылета. При использовании 1-го метода часть уложенного бревна будет выступать на крайнюю плоскость стены, что придает зданию общий уникальный эстетичный вид и определенный стиль. В случае применения второй технологии пиломатериалы укладываются таким образом, чтобы в конце получились идеально ровные углы. Преимущество укладки с вылетом в том, что такая конструкция обладает большей устойчивостью и защищенностью от воздействия внешних факторов.

Основные способы укладки цельных бревен:

  • В чашу или обло.
  • В охряп.
  • В сибирскую чашу или в охлоп.
  • В лапу.

Данные методы являются наиболее надежными и популярными, поэтому активно применяются для укладки бревен с выступом наружу. Однако, такой вариант установки требует гораздо больших затрат пиломатериалов.

Способ соединения бревен №1: «В чашу или обло»

Данный метод соединения пиломатериалов является самым старым, проверенным временем и надежным вариантом для постройки жилых и технических зданий.

Технология имеет три основных подвида:

1. В полдерева – наиболее простой способ соединить угол. Помимо основной вырезанной чаши требуется выстругать дополнительный паз продольного типа под установку последующих бревен. Для уплотнения крепления между бревнами укладывается любой материал для конопатки готового сруба.

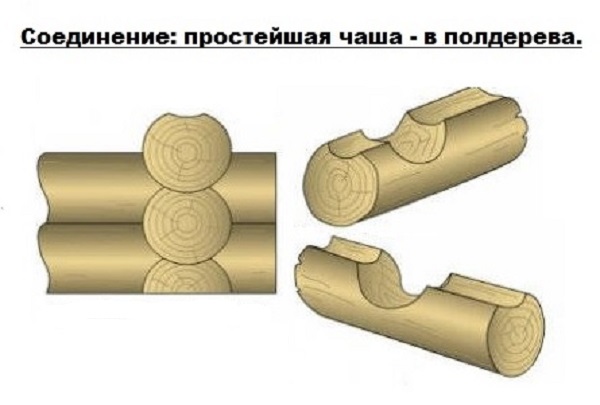

Соединение бревен: простая чаша - в полдерева Соединение бревен: простая чаша — в полдерева

2. Заоваленный гребень – вариант похож на укладку «в полдерева», однако отличается местом выреза под основной продольный паз. При таком способе монтажа крепежные вырезы делаются снизу, что обеспечивает максимальную герметичность шва.

Соединение бревен: простая чаша - заоваленный грбень Соединение бревен: простая чаша — заоваленный гребень

3. В курдюк – является модернизацией «овального гребня». Данный вариант соединения предусматривает вырезание дополнительных выступов внутри выреза, которые будут обеспечивать наилучшую стыковку бревен на углах.

Соединение бревен: простая чаша - в курдюк Соединение бревен: простая чаша — в курдюк

Методика укладки достаточно проста и не требует использования дополнительных материалов. В верхней части бревен вырезается специальный круглый паз, который по форме напоминает чашу (ранее вырез назывался «обло»). Каждое последующее бревно закрепляется в готовом пазе. Таким образом может сооружаться сразу несколько стен одновременно.

Готовые здания построенные с использованием данного способа укладки бревен:

Бревенчатый дом, построенный способом простейшая чаша Бревенчатый дом, построенный способом простейшая чашаБревенчатый дом, построенный способом простейшая чаша Бревенчатый дом, построенный способом простейшая чаша

Главным преимуществом укладки «в чашу», является то, что для постройки здания могут применяться бревна любого качества и сорта. Данный метод применяется как для быстрого возведения жилых зданий, так и для сооружения технических помещений. Каждый вариант является универсальным и популярным в использовании.

Способ соединения бревен №2: «В охряп»

Способ соединения бревен - "в охряп" Способ соединения бревен — «в охряп»

Способ стыковки бревен «в охряп» является достаточно надежным, при условии соблюдения общей технологии укладки сруба. Главным плюсом данного варианта является высокая устойчивость угловых соединений. За счет пазов, которые вырезаются на бревнах здание обладает хорошей устойчивостью и герметичностью швов. Во время вырезания нижние пазы оборудуются небольшими выемками и зубцами.

Соединение бревен способом «в охряп», считается средним вариантом между основным соединением пиломатериалов с выступом наружу и без выступа. При постройке зданий с использованием такого варианта укладки практически не требуетсядополнительная обработка промежуточных швов.

Способ соединения бревен №3: «В охлоп или сибирскую чашу»

Соединение типом «в охлоп» или «сибирская чаша» представляет собой универсальную технологию, которая очень похожа на способ устройства «в полдерева». Данный вариант не требует особых знаний и навыков и является достаточно простым в обустройстве. Перед укладкой каждое бревно проходит обработку, в частности в нижней части вырезаются специальные чаши. В изготовленных чашах специалисты выстругивают дополнительный глубокий продольный паз.

Соединение бревен «в охлоп или сибирскую чашу» Соединение бревен «в охлоп» или «сибирскую чашу»

С помощью данного паза будет осуществляться крепление верхнего бревна. Главной особенностью и отличием укладки пиломатериалов «в охлоп» является то, что место вырезки чаши может меняться в венце, в зависимости от потребностей конструкции. Чаще всего чашу вырезают в нижней части бревна.

Готовая конструкция отличается высокой герметичностью швов, а также прочностью и несущей способностью углов.

Способ соединения бревен №4: «В лапу»

Данный вариант соединения не предусматривает излишние выступы бревен за общую плоскость стены. Угол построенный таким образом будет иметь строгие очертания и геометрическую форму. Технология установки в целом похожа с методом монтажа бревен «в охряп», однако имеет некоторые конструктивные отличия.

Существует два подвида соединения круглых бревен без выступов:

  1. Лапа с присеком.
  2. Ласточкин хвост.
Соединение бревен «в лапу» Соединение бревен «в лапу»

Угловой тип монтажа круглых бревен является самым сложным и представляет собой довольно непростую систему пазов и каналов, которые обеспечивают максимально надежную фиксацию всех венцов основы между собой.

Каждое бревно перед процедурой установки подвергается подрезке в определенных плоскостях, в частности поверхность подрезается в местах соединений и по торцам. С помощью специального инструмента на торцах бревна формируются пазы для крепления. За счет данных пазов осуществляется надежное соединение крупных бревен между собой.

В свою очередь вариант крепления «ласточкин хвост» является достаточно простым по технологии изготовления, однако требует определенных навыков установки. Каждое бревно монтируется с учетом наклонов шипов, которые должны обеспечивать расклинивание соединений. За счет такого варианта монтажа повышается общая устойчивость здания.

Способы соединения бруса

Брус — это пиломатериал из натуральной древесины квадратной или прямоугольной формы с диагональным сечением не менее 100 миллиметров. Менее 100мм. — это брусок<.

За счет обработанных торцов и боковых сторон считается наиболее универсальным и широко применяемым материалом в строительстве. Из бруса можно построить фактически любое здание, при этом технология установки является довольно простой и надежной. Главным преимуществом данного пиломатериала в сфере строительства считается его легкость монтажа и механической обработки.

Всего существует 4 основных способа соединения:

  1. Соединение с остатками.
  2. Соединение без остатка.
  3. Т-образное.
  4. Продольное.

Как и у бревен, брус может закрепляться с выступами и без выступов. При этом в зависимости от конкретной конструкции здания подбирается лишь одна технология соединения материалов.

Способ соединения бруса №1: «С остатком»

Технология соединения деревянного бруса «с остатком» может применяться только для вариантов установки «в обло».

«В обло»  — брусья устанавливаются с остатком материала за пределами общей плоскости стенки.

Всего существует три основных системы монтажа бруса «в обло»:

  1. Односторонний тип соединений.
  2. Двухсторонний.
  3. Четырехсторонний.

Одностороннее считается самым простым и легким в установке. Для этого сверху бруса с помощью специального инструмента вырезается поперечный паз, общая ширина которого равняется по ширине пиломатериала. Установка и крепление каждого последующего ряда осуществляется благодаря данным пазам.

Одностороннее соединение бруса Одностороннее соединение бруса

Двухстороннее является более практичным соединением. При обустройстве бруса с помощью данной технологии пазы вырезаются с двух сторон. Глубина и номинальная ширина паза подбирается в зависимости от высоты и ширины самого материала, однако минимальное значение не должно быть менее 1:4 высоты бруса. Два паза обеспечивают большую надежность всей конструкции.

Двустороннее соединение бруса Двустороннее соединение бруса

Четырехстороннее это наиболее сложный, но эффективный способ соединить брус. В данном случае специальные пазы выпиливаются со всех 4-х сторон бруса. Выпиливание занимает достаточно продолжительное время, однако благодаря такой обработке возможно обеспечить максимальную плотность прилегания пиломатериала друг к другу. За счет большой плотности сооружения углов здание является наиболее прочным и конструктивно устойчивым к различным воздействиям.

Четырехстороннее соединение бруса Четырехстороннее соединение бруса

Способ установки бруса №2: «Без остатка»

Соединение деревянного бруса методом «без остатка» применяется в общем строительстве достаточно редко так, как надежность данного способа несколько ниже, чем стыковка «в обло». Технология успешно используется при сооружении малоэтажных жилых и технических зданий.

Существует три основных подвида монтажа бруса «без остатка»:

  1. Встык.
  2. На шпонки.
  3. На коренные шипы.

Каждый из способов используется индивидуально, однако наиболее надежным из трех видов является метод соединения «встык».

Монтаж бруса «встык»

Установка брусьев «встык» является надежной и успешно применяется при строительстве жилых гражданских, малоэтажных зданий и прочих технических сооружений.

Соединение бруса встык Соединение бруса встык

Надежность обусловлена тем, что пиломатериалы укладываются торцами и надежно сбиваются специальными металлическими скобами, спицами или крупными гвоздями. Общая несущая способность такой конструкции будет зависеть от ровности торцов, поэтому при использовании данного способа необходимо обрезать торцы строго под углом. Как правило, вне зависимости от ровности бруса такой вариант установки обязательно потребует дополнительную обработку соединительных швов для увеличения герметичности стен.

Монтаж бруса «на шпонки»

Соединение бруса на специальные шпонки является предпочтительным вариантом при строительстве небольших технических и жилых зданий. При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера. Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса. Шпонка изготавливается из твердой древесины, чаще всего из дуба или клена.

Соединение бруса на шпонки Соединение бруса на шпонки

Стоит отметить, что соединение с помощью деревянных шпонок может выполняться не только горизонтально, но и по вертикали и под определенным углом. При обустройстве стен рекомендуется комбинировать все возможные варианты.

Монтаж бруса «на коренные шипы»

Установка деревянного бруса «на коренные шипы» является популярным способом соединения углов и стен, который применяется в сфере промышленного и гражданского строительства. Данный вариант широко используется за счет высокой устойчивости соединений. Для установки выбирается брус определенного сечения с отсутствием деформаций по плоскостям. На торцах бруса вырезаются специальные шипы, которые предназначены для соединения двух пиломатериалов.

Соединение бруса «на коренные шипы» Соединение бруса «на коренные шипы»

Во время нарезки шипов следует учитывать то, что обрабатываемая поверхность должна быть максимально ровной относительно другому торцу бруса, с которым планируется соединение. Стыковка осуществляется торцами друг к другу, а между шипами прокладывается уплотнительный материал. В качестве уплотнительного материала можно использовать мешковину, джут или любой другой подходящий материал.

Способ соединения бруса №3: «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

Всего существует 4 вида Т-образных соединений:

  1. С замочными пазами.

    Соединение бруса замочными пазами Соединение бруса замочными пазами

  2. С симметричным шипом в виде трапеции внутри бруса.

    Соединение бруса симметричным шипом в виде трапеции Соединение бруса симметричным шипом в виде трапеции

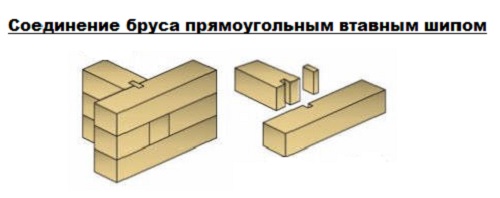

  3. С прямоугольным вставным шипом.Соединение бруса прямоугольным втавным шипом Соединение бруса прямоугольным втавным шипом
  4. С направленными пазами на коренных шипах.

    Соединение бруса коренными шипами с направленными пазами Соединение бруса коренными шипами с направленными пазами

Каждый из способов подбирается индивидуально с учетом всех особенностей конструкции и типа здания. Вставные шипы должны изготавливаться из породы древесины на порядок жестче, чем древесина из которой изготовлен брус.

Способ монтажа бруса №4: «Продольное соединение»

В отличии от углового соединения, продольное используется чаще всего при сооружении габаритных стен, когда стандартной длины материала недостаточно и требуется «дорастить» до проектного размера. Наиболее надежным и эффективным способом увеличить длину бруса считается его последовательное соединение с помощью пазов.

Всего существует 4 вида продольного соединения:

  1. В полдерева – применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов.
  2. С коренным шипом – считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус.
  3. С продольным шипом на шпонке – обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип.
  4. С косым замком – наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.
Виды продольного соединения бруса Виды продольного соединения бруса

При изготовлении шпонок, которые используются для соединений необходимо использовать твердые породы древесины (чаще всего дуб, клен или ясень). Дополнительно для надежности креплений применяются уплотнительные материалы. Соблюдение всех технологий является гарантией долгой безаварийной эксплуатации здания.

Видеоматериалы

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Технология соединения брусьев между собой — expertbrusa.ru

Качественное соединение брусьев между собой при строительстве дома имеет немаловажное значение. От способа и точности соединения во многом зависит надежность всей конструкции и сохранение тепла в доме.

Качественное соединение бруса

От качественного соединения бруса зависит прочность и теплоизоляционных характеристики будущей конструкции.

Строительство деревянных домов при новых технологиях изготовления бруса стало быстрыми темпами набирать популярность. Экологически чистый материал с хорошей теплопроводностью и привлекательным внешним видом замечательно подходит для строительства жилых домов и других зданий в любом регионе нашей страны.

Самым ответственным этапом строительства деревянных домов является сочленение брусьев между собой. Узкоспециализированное оборудование для изготовления шипов и пазов используется только на крупных производствах, ввиду высокой стоимости и больших размеров. Однако соединения профилированного бруса можно выполнить и своими руками.

Необходимый инструмент для изготовления соединений

Разновидности соединения бруса

Рисунок 1. Разновидности соединения бруса.

При самостоятельном изготовлении соединений можно воспользоваться обычным ручным механизированным инструментом, имеющимся у застройщика или специалистов, таким как:

  1. Цепная пила с бензиновым или электрическим приводом. Можно использовать ручную циркулярную пилу с электрическим приводом, но максимально допустимая глубина пропила устройства должна быть больше чем полдерева.
  2. Набор стамесок. В торговых предприятиях не всегда можно найти инструмент нужной длины и прочности, поэтому желательно изготовить его самостоятельно или заказать у кузнеца.
  3. Молоток, киянка, топор.

В старину рубка углов выполнялась с помощью одного топора, но это отнимало много времени. Современный инструмент с различными видами привода значительно облегчит труд и сократит затраты времени на работу.

Основные способы соединения бруса при укладке

По месту соединения нужно выбирать определенный метод, гарантирующий оптимальную прочность и плотность стыка. Угловые соединения можно выполнять:

  • с выступающими за основные размеры концами;
  • без выступов;
  • укладкой встык, когда брусья не накладываются друг на друга;
  • Т-образным соединением для стен внутри здания.
Устройство прямоугольного коренного шипа

Рисунок 2. Устройство прямоугольного коренного шипа.

Технология способа с остатком обеспечивает лучшее качество углового соединения, но требует большего расхода материала. На каждом брусе получается от 0,4 до 0,6 метра нерационально используемой длины. При высоте в 15 венцов общая неиспользуемая длина составит от 20 до 36 м. При длине бруса 4 м это составит от 5 до 9 дополнительных изделий. Посмотреть угловое соединение с выступающими частями можно на рис. 1а.

Первый венец в здании обычно укладывается в сочленение с замочным пазом со специфическим названием стыка — «обло». Такой способ применяется при любом методе укладки материала, с выступами или без. Выборка выполняется на половину толщины изделия. Сочленение углов дома без выступов можно посмотреть на рис. 1б. Последующие венцы для предотвращения смещения в основных плоскостях нужно стыковать по типу «коренные шипы» с установкой нагелей. Устройство прямоугольного коренного шипа показано на рис. 2.

Нагель представляет собой деревянный брусок круглого сечения длиной 25 см и толщиной около 30 мм. В уложенном на прокладочный материал брусе нужно просверлить отверстие глубиной, превышающей длину нагеля на 20-40 мм, и в него забить деталь.

Соединение углов встык является самым простым способом. Качество таких стыков крайне низкое, создать теплый угол таким способом нереально. Крепление бруса при такой стыковке выполняют металлическими кронштейнами с шипами, прибиваемыми гвоздями. Укладка бруса встык показана на рис. 1в. Как крепить брус металлическим кронштейном, можно увидеть на рис. 1е.

Ласточкин хвост

Рисунок 3. Ласточкин хвост.

Т-образное соединение капитальных и внутренних перегородок имеет несколько вариантов:

  • стык с использованием замочного паза;
  • сочленение «паз-шип» в виде симметричной трапеции;
  • сочленение «паз-шип» в виде несимметричной трапеции с прямым углом;
  • использование сочленения «паз-шип» прямоугольной формы.

Шипы в виде трапеций предназначены для сохранения соединения при расшатывании конструкции и усилиях, направленных на растаскивание в разные стороны. Устройство таких сочленений является сложным, но и более надежным креплением. Из-за внешнего вида соединение получило название «ласточкин хвост». Устройство такого сочленения можно посмотреть на рис. 3. Изготовление «ласточкиного хвоста» требует тщательности и терпения при подгонке поверхностей.

Собрать и разобрать соединение можно, только перемещая изделия в вертикальной плоскости.

Многие мастера предпочитают крепить стены при помощи прямоугольных коренных шипов. Часто на Т-образных соединениях применяют крепление специальными скобами, длинными болтами с шайбами большого диаметра или гвоздями. Пример соединения шипами с прямым углом показан на рис. 1г.

Продольное соединение материала

Соединение впритык и внакладку

Рисунок 4. Соединение впритык и внакладку.

Одним из основных недостатков бруса является его ограничение по длине. Стандартные размеры изготавливаемых изделий составляют от 4 до 6 м. При стенах большой длины или при использовании обрезков необходимо выполнять продольное соединение. Такие соединения нежелательны при строительстве капитальных стен из-за возможной деформации. При необходимости устройства продольных стыков в нескольких венцах их нельзя располагать в соседних венцах по одной вертикальной линии. Для внутренних стен ограничения по сращиванию бруса отсутствуют из-за более стабильного температурного режима.

При сращивании бруса по длине используют центральный шип или разнообразные сочленения замком. Чаще всего используется прямой замок из-за несложного процесса изготовления. В брусе делаются выборки в половину толщины бруса. Полученные поверхности доступны для обработки и могут быть тщательно подогнаны.

Надежное к смещениям соединение бруса можно получить при использовании центрального шипа. Гнездо необходимо делать немного больше длины шипа. Длина шипа должна превышать вдвое ширину бруса. Чтобы соединить более прочно, можно установить два шипа.

Удлинение бруса также можно выполнять внакладку. Соединение внакладку может быть косым или прямым. Виды соединений можно посмотреть на рис. 4. Торцам изделий нужно придать выбранную форму и уложить на место. Последующие венцы своим весом сожмут и зафиксируют соединение. При удлинении бруса в капитальных стенах желательно использовать комбинацию различных креплений. Подогнанные под соединение внакладку изделия нужно дополнительно зафиксировать одним или двумя клиньями. Вид стены со сращенным брусом можно увидеть на рис. 1д. Во всех соединениях обязательно прокладывают уплотняющий материал.

Изготовление угловых соединений бруса под непрямым углом

В конструкциях зданий всегда имеются угловые соединения бруса, размер которых не соответствует 90°. На большинстве зданий такие углы расположены в чердачной части помещения. Их размер зависит от наклона крыши. На капитальных стенах углы различной величины могут возникнуть при устройстве выступающих или утопленных элементов.

Устройство сочленений под тупой или острый угол желательно выполнять по принципу «паз-шип». Выступы и углубления выпиливаются под необходимым углом, их поверхности, соответственно, подгоняются. Для увеличения прочности можно использовать дополнительное крепление болтами, шурупами или гвоздями необходимой длины. Если толщина изделий большая, нужно использовать металлические кронштейны необходимой формы с соответствующим креплением.

При изготовлении большого количества одинаковых сочленений желательно сделать специальные разметочные шаблоны, которые ускорят и облегчат процесс нанесения разметки для соединения бревен в срубе.

Для шаблонов можно использовать жесть, фанеру, плотный картон, тонкий пластик. При изготовлении сочленений следует сначала сделать запил в нужном положении, затем недоступные для пилы участки удалить стамеской.

Готовые проекты зданий, предлагаемые производителями строительных материалов, укомплектованы профилированным брусом с соединениями. Все типы шипов и пазов выбраны из расчета необходимой прочности и изготовлены на промышленном оборудовании с высокой точностью.

Соединение бруса и бревна по длине

Для строительства больших домов длиннее 6-8 метров трудно найти цельный материал – брус или бревно. Тогда применяется сращивание венцов по длине, за счет чего и получается крепкие длинные стены. Используется множество способов соединения.

Соединение бревна по длине

Сращивание бревен по длине может происходить несколькими способами:

  • прикладыванием;
  • с помощью штыря;
  • шпильки и шайбы;
  • шип и паз;
  • прямым и косым замком;
  • прямыми и косыми накладками;

Каждый из них имеет свои особенности.

Прикладывание – самый ненадежный способ соединения бревен по длине, используемый ранее. В этом случае две части одного венца просто прикладываются друг к другу и скрепляются металлической скобой. Со временем она начинает ржаветь, а при усушке «рвет» древесину, поэтому такой метод почти не используется. Единственное его достоинство – высокая скорость сращивания.

Соединение с помощью штыря также имеет металлический элемент. В центрах бревен с одинаковым диаметром высверливается длинное цилиндрическое углубление. Металлический штырь сначала «загоняют» в одно бревно, затем к нему крепят другое. Он должен плотно входить в древесину, но не провоцировать ее растрескивание. Таким образом штырь находится сразу в обоих частях венцов. Он защищен древесиной, поэтому менее подвержен гниению.

Шпильки с шайбами – более современный способ соединения. Используются бревна строго с одинаковым диаметром. Они прикладываются друг к другу, после чего в них выпиливаются углубления для размещения металлической шпильки. На обоих концах продольного углубления – паза – выпиливается расширение, достаточное для того, чтобы в него поместился болт. На оба конца шпильки надевают широкие шайбы и гайки, после чего закладывают ее в стык бревен так, чтобы она фиксировала соединение.

Сращивание «шип-паз» надежно. На одном бревне, точно в центре, выпиливается шип. На другом бревне, тоже строго по центру, создается шип: заготовку распиливают так, что остается рельефная трапеция. При стыковке шип просто входит в паз. Место соединения укрепляется нагелем и джутом.

Сращивание прямым замком производится так: на концах обоих бревен выпиливаются удлинения: одно-сверху, другое – снизу. Обязательно проводится разметка. На краях каждого из них остается паз, равный углублению. Эти замковые элементы просто накладываются друг на друга, за счет чего образуется соединение. Могут использоваться натяжные клинья. Косой замок выпиливается так же, с единственным отличием: если в прямом замке поверхность ровная, в косом она наклонена под определенным углом. Такой вид соединения не допускает образования зазора в месте стыковки при усадке.



Прямые и косые накладки – более простые способы соединения бревен по длине. На их концах выпиливаются плоские площадки, длина которых в 2-2,5 раза превышает диаметр бревна. Площадки могут быть и ровными (прямые), и с уклоном (косые). При установке сруба бревна просто соединяются и закрепляются хомутами или нагелями.


Соединение бруса по длине

Сращивание бруса по длине при строительстве домов зданий также выполняется несколькими способами:

  • шпонкой;
  • прямым и косым замком;
  • коренным шипом;
  • вполдерева и косым прирубом.

Так же, как и у бревна, каждый из способов имеет свои особенности.

Соединение шпонкой выполняется за счет двух одинаковых пазов, выпиленных на всю длину диаметра бруса. Они должны быть идентичны и образовывать ровный квадрат (прямоугольник). При стыковке в образовавшийся большой паз закладывается шпонка, выполненная из цельной древесины.


Сращивание бруса по длине с помощью прямого и косого замка идентично аналогичному способу соединения у бревен. На обоих брусьях выпиливаются замковые соединения: прямые или под наклоном. Каждый брус таким образом имеет свой шип и паз: шипы и пазы двух элементов надежно входят друг в друга, компенсируя усадку древесины и предотвращая «растяжение» венца.


Сращивание бруса по длине за счет коренного шипа распространено больше всего, так как оно надежно и имеет сравнительно простое исполнение. В середине одной части венца выпиливается трапециевидный паз, а в середине другой части венца – шип, полностью соответствующий его размерам. При укладке шип просто входит в паз и фиксирует весь сращенный венец.


Соединение бруса по длине вполдерева и косым прирубом аналогично соединению бревна с помощью накладок. В брусе выпиливается угол до середины его поперечного сечения, за счет чего образуется ровная накладка. Она может быть ровной или с наклоном. Соответственно, в одном брусе выпил располагается вверху, в другом – внизу. При соединении выпилы просто стыкуются друг с другом. Для закрепления конструкции могут использоваться хомуты или нагели: они должны проходить по всему диаметру бруса сверху вниз, захватывая обе накладки.


Выбор правильного типа соединения по длине при строительстве сруба зависит от характеристик древесины, ее влажности, длины строения и многих других факторов. Самые простые в исполнении варианты – прикладывание и накладки для бревен, вполдерева и с косым прирубом для бруса. Более сложные способы – коренной шип, шпонка для бруса и штырь либо шпилька с шайбами для бревна. Самые сложные соединения – прямой или косой замок; но именно они считаются самыми надежными.

Отправить ответ

avatar
  Подписаться
Уведомление о
