Солнечные трубчатые вакуумированные коллекторы – Вакуумные солнечные коллекторы auroTHERM exclusiv — характеристики, фото, описание, где купить

Содержание

отзывы, принцип действия, обзор моделей и цены

В поисках альтернативной энергетики для отопления частного дома были придуманы солнечные тепловые коллекторы. Это эффективные устройства, обладающие высокими качественными характеристиками, способные питать не только лампочку, но и осуществлять обогрев всех помещений за счет лучей. Гелиоустановки успешно применяются в странах с суровым климатом, согласно отзывам покупателей, встроенная автоматизация помогает эффективно эксплуатировать вакуумное оборудование в разных условиях, сохраняя нужную температуру воздуха и воды.

Оглавление:

  1. Принцип действия коллектора
  2. Классификация
  3. Характеристики популярных моделей
  4. Советы по выбору гелиосистем для отопления
  5. Отзывы и мнения
  6. Расценки

Особенности

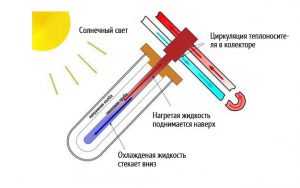

Принцип работы состоит в поглощении, накапливании и распределении энергии для потребностей владельцев частных домов. Гелиосистема оснащена собирательным устройством, контуром для теплообменника, аккумулятора, приемника и датчиков. Основной элемент изготовлен из медного сплава, изолирован полиуретаном и анодированным алюминиевым покрытием. Именно через поглотитель начинается подача тепла.

Действие происходит за счет движения жидкости через верхнюю часть оборудования. В процессе осуществляется забор энергии от наконечников из меди. Носитель нагревается в змеевике – такой замкнутый цикл идет до тех пор, пока его температура не будет превышать показатель воды в накопителе. Время работы вакуумного солнечного коллектора и качество отопления зависит от продолжительности светового дня и особенностей погоды.

Конструкция напоминает принцип термоса: у отдельных элементов прозрачная поверхность, что позволяет собирать излучение. На внутреннюю сторону деталей нанесено специальное покрытие, способствующее увеличению эффекта поглощения. Между слоями коллектора находится вакуумное пространство, за счет которого вода всегда сохраняется в жидком виде, не замерзает даже при -30°C и аккумулирует тепло в пасмурную погоду и в ночное время суток, что способствует бесперебойному отоплению.

Разновидности солнечных батарей

Классификация гелиосистем происходит по конструктивным особенностям трубок и типу теплового канала, используемого в качестве приемника:

1. Коаксиальная модель вакуумного солнечного коллектора для отопления дома представляет собой двойную колбу из стекла, в полости которой откачан воздух. На поверхность нанесено абсорбирующее покрытие, поэтому передача энергии происходит от самой трубки.

2. Перьевая конструкция является одностенной, пустота здесь расположена в пространстве теплового канала, часть которого вместе с накопителем интегрирована в колбу.

3. По способу циркуляции носителя термосифонные системы: горячая жидкость двигается в верхнюю часть прибора. Из-за разницы в плотности возникает гидростатическое давление. Если установить расширительный бак, появится самопроизвольный ход воды, скорость которой зависит от конструкции вакуумной трубки, интенсивности излучения и времени охлаждения в теплообменнике.

4. В системах с принудительной циркуляцией установлен маломощный насос, способствующий движению носителя. При этом потребляемая мощность значительно меньше получаемой энергии для обогрева частного дома.

5. Также существует различие по числу контуров. В самых простых коллекторах вода для отопления нагревается и расходуется из бака-накопителя.

6. Более сложные состоят из вакуумной трубки и элементов отбора жидкости. В устройстве находится незамерзающий и нетоксичный носитель с антикоррозийными и противопенными добавками. Такой метод надежно защищает оборудование от солей и накипи и способствует более долгой эксплуатации при отоплении.

Обзор моделей и их характеристики

На данный момент Китай держит лидерство по производству коллекторов, работающих на солнечной энергии. Согласно отзывам владельцев частных домов, отечественные изготовители также поставляют в продажу оборудование с хорошими характеристиками. Европейские устройства отличаются довольно высокой ценой, но со временем затраты на покупку и установку приборов вполне оправдываются. Наиболее известные компании выпускают следующие коллекторы:

1. Micoe.

Оборудование SZ47 и MZ58 из Китая предназначено для обеспечения горячей водой и отопления за счет всех типов энергии. Могут быть на крышах, имеющих достаточный запас прочности. Вакуумная трубка для солнечных коллекторов сделана из высококачественного боросиликатного стекла с трехслойным селективным покрытием. Манифольд, подставка и рама изготовлена из алюминиевого сплава, теплообменник – из меди, корпус обшит минеральной ватой и полиуретаном. Размер трубок составляет 60-2000 мм, количество – 10-30 штук, в зависимости от модели. Допустимо сопротивление ветра до 100 м/с, рабочее давление – 6 бар при скорости потока 3,5-8 л/м2/ч. Рекомендуется устанавливать под углом в 15-75°.

2. Анди Групп.

Коллекторы Дача и Универсал – наиболее известные приборы отечественного производителя. SCH-18 обладает высоким КПД с температурой в конденсате до 250°C. Колбы сделаны из красной меди, теплоноситель – жидкий. Отсутствие воды в вакууме обеспечивает устойчивость к промерзанию. Прочный корпус хорошо противостоит ветру. Трубопровод защищен манифольдом с полиуретаном. Резиновые противопылевые уплотнители не допускают попадания пыли и осадков.

Эффективно работают при температуре до -35°C, тип функционала – напорная система для отопления. Имеется контролер по управлению нагревателем, размер трубок – 1800 мм, объем бака – 135-300л, мощность ТЭНа – 1.5-2 кВт. Коллекторы изготовлены в соответствии с международными сертификациями, что обеспечивает их безопасность и надежность.

3. Paradigma.

Вакуумные коллекторы немецкой компании. Модели CPC Star Azzuro, Titan Plus предназначены для ГВС и систем отопления. Корпус и элементы изготовлены из нержавеющей стали и алюминия, колбы – из боросиликатного стекла. На всю поверхность внутренней части нанесено селективное абсорбирующее покрытие. Параболический зеркальный концентратор собирает лучи по всей площади накопителя. Трубопровод изолирован минеральной ватой с алюминиевым ламинированием. Коллекторы быстро монтируются и могут подключаться к уже существующему оборудованию для обогрева частного дома. При интенсивности излучения в 400 Вт/м2 и температуре воздуха -10°C устройства обслуживают помещения с производительностью на 40 % больше, чем аналогичные приборы других типов.

4. Shentai.

Марки SCM 58 и STH 200 – наиболее востребованные вакуумные модели солнечных коллекторов совместного производства Китая и Нидерландов. В данных коллекторах для отопления используется принцип пассивной и активной циркуляции носителя. Трубки оснащены стальными гильзами для предотвращения коррозии. Каждая колба может функционировать в индивидуальном режиме, не останавливая гелиосистему для обогрева даже в случае неисправности. Жидкость интегрирована в трубки, присутствует эффект замыкания, исключающий потери тепла. Коллектор может работать под напором водопровода. Дневная производительность – 100-150 л при давлении в 12 атмосфер.

5. Viessman.

Немецкая компания, выпускающая Vitosol T-200, 300. Абсорбер встроен в стеклянную вакуумированную трубку. Благодаря надежной герметизации, обеспечивается длительное сохранение тепла. Тонкая пленка бария, напыленная на внутренней стороне колб, способствует максимальному аккумулированию энергии. Оборудование хорошо показывает себя в режиме стагнации, при длительных периодах без отбора излучения. Сухое подключение коммуникаций и встроенная автоматика повышают надежность работы коллектора для отопления. Для максимального накопления рекомендуется развернуть трубки в сторону солнца под углом.

Критерии выбора коллектора

Если в планы входит купить вакуумный коллектор для отопления, стоит обратить внимание на ряд нюансов, которые помогут определиться с моделью:

1. Для плоской крыши подходит трубчатая гелиосистема. При большой парусности она будет держаться прочно и устойчиво.

2. Изучая технические характеристики, нужно учесть количество трубок, их тип, размеры, площадь оборудования.

3. Также важно знать объем жидкости, габариты прибора, поверхность абсорбера, качество стекла колб и толщину изолятора.

4. Для расчета реальной производительности необходимо выяснить площадь отопления, количество теплопотерь, особенности климата, потребление горячей воды в сутки.

5. При приобретении коллектора также нужно учитывать дополнительные расходы на установку комплектующих: бака, аккумулятора и обменника.

Мнения пользователей

Несмотря на довольно высокую стоимость, гелиоустановки получили большую заинтересованность, о чем свидетельствуют отзывы владельцев, которые воспользовались подобными системами отопления:

«В целях экономии пришлось обратить внимание на солнечные коллекторы для применения в частном пансионате. В сезон расход горячей воды довольно большой, понадобилось выбирать альтернативный способ подачи ГВС и обогрева. Китайский производитель Shentai предлагает купить технику по приемлемой цене, поэтому я остановился на их продукции, тем более, что отзывы, в основном, положительные. Согласно расчетам, мне рекомендовали необходимую мощность, доставили и монтировали все оборудование быстро. По сравнению с затратами на бойлер в каждом номере экономия получилась колоссальная. Недостатков и проблем в работе не наблюдалось».

Евгений Гончар, Краснодар.

«Сейчас все люди стараются перейти на более выгодный источник отопления. Доверившись отзывам, мы также заказали коллектор фирмы Paradigma для своего коттеджа. Сначала использовали, как запасной вариант, через год убедились в эффективности и полностью перешли на обеспечение дома гелиосистемой. Переживали, что трубки могут повредиться от непогоды или ветра, но они прочные, не боятся даже урагана. Благодаря системе накопления можно не волноваться по поводу прекращения работы. Недостатков не нашли, мы довольны своим выбором, хоть и цена немаленькая».

Ангелина, Москва.

«Поставили коллектор от компании Анди Групп марки SCH-18, так как отзывы о фирме хорошие. Я не очень разбираюсь в технических особенностях, выбирал устройство муж. Но мне нравится, что оно проработало всего сезон, а экономия уже ощущается. Правда, в этом году было много солнца, поэтому накопление энергии практически не прерывалось. Единственный недостаток – не всегда хватает мощности, отопление функционирует хорошо, а с расходом горячей воды приходится быть сдержаннее, так как семья большая. Посмотрим, как коллектор покажет себя в дальнейшем».

Марина, Ростов-на-Дону.

«Я работаю в частном детском саду. Владелец два года назад установил на крыше гелиосистему Micoe. Постоянно требуется расход горячей воды и в помещениях должна быть оптимальная температура, а это приличные затраты. С новым оборудованием получается полностью обслуживать отопление, подавать горячую воду без перебоя, еще и нагревать бассейн. Даже ночью все системы функционируют отлично. Так как недостатков я не увидела, думаю купить такой же прибор для своего дома, тем более, что цена приемлемая. Только нужно почитать обзоры, чтобы выбрать подходящую модель».

Дарья, Екатеринбург.

Стоимость

У всех компаний существует свой диапазон цен на солнечные коллекторы вакуумного типа. При закладке бюджета на гелиосистему для отопления важно произвести предварительные расчеты и определиться с подходящим вариантом. Приблизительная стоимость указана в таблице:

Компания, производитель, модель Площадь поглощения, м2 Количество трубок Габариты, мм Вес, кг Цена, рубли
Micoe, Китай

SZ47

MZ58



1-3

1,5-4



10-30

10-30



1700×1000/2300×150

2200×1000/2700×155



30-75

40-115



20 000-40 000

25 000-50 000

Анди Групп, Россия

Дача XF-II

Универсал CP-II

SCH-18





0,55-0,8

2-5



2,3





10-200

15-35



18





2350х1000/2050/160

2350х1300/3200/160



2020х1640х155





50-100

65-170



55





20 000-50 000

60 000-120 000



30 000-35 000

Paradigma, Германия

CPC Star Azzuro

Titan Plus







2,9-5



3-6





14-45



20-50





1060х1060/2050х120



1100х1200/2200х140





39-72



50-120





120 000-150 000



140 000 -170 000

Shentai, Китай, Нидерланды

SCM 58

STH 200





1,5-2

2-4





10-40

15-45





2300х1000/2200х150

2300х2000/2200х120





40-80

50-120





30 000-50 000

60 000- 80 000

Viessman, Германия

Vitosol 200-T

Vitosol 300-T





2,7-3

3-3,7





20-40

20-40





1500х2050/3000х150

1500х2050/3000х150





60-70

60-80





225 000- 300 000

350 000 -420 000

Отопление дома солнечным коллектором завоевывает все большую популярность, благодаря универсальности и эффективности. Изготовители разрабатывают новые технологии для улучшения характеристик, надежности и безопасности использования. Владельцы, которые установили системы на дома, уже успели оценить их качество, экономию и высокую производительность.

Солнечный коллектор — Википедия

Солнечный коллектор — устройство для сбора тепловой энергии Солнца (гелиоустановка), переносимой видимым светом и ближним инфракрасным излучением. В отличие от солнечных батарей, производящих электричество, солнечный коллектор производит нагрев материала-теплоносителя.

Обычно применяются для нужд горячего водоснабжения и отопления помещений.[1]

Плоские[править | править код]

Solar panels, Santorini.jpg Плоский солнечный коллектор

Плоский коллектор состоит из элемента, поглощающего солнечное излучение (абсорбер), прозрачного покрытия и термоизолирующего слоя. Абсорбер связан с теплопроводящей системой. Он покрывается чёрной краской либо специальным селективным покрытием (обычно чёрный никель или напыление оксида титана) для повышения эффективности. Прозрачный элемент обычно выполняется из закалённого стекла с пониженным содержанием металлов, либо особого рифлёного поликарбоната. Задняя часть панели покрыта теплоизоляционным материалом (например, полиизоцианурат). Трубки, по которым распространяется теплоноситель, изготавливаются из сшитого полиэтилена либо меди. Сама панель является воздухонепроницаемой, для чего отверстия в ней закрываются силиконовым герметиком.

При отсутствии забора тепла (застое) плоские коллекторы способны нагреть воду до 190—210 °C[источник не указан 943 дня].

Чем больше падающей энергии передаётся теплоносителю, протекающему в коллекторе, тем выше его эффективность. Повысить её можно, применяя специальные оптические покрытия, не излучающие тепло в инфракрасном спектре.

Вакуумные[править | править код]

Solar panels, Santorini.jpg Вакуумный солнечный коллектор

Возможно повышение температур теплоносителя вплоть до 250—300 °C в режиме ограничения отбора тепла. Добиться этого можно за счёт уменьшения тепловых потерь в результате использования многослойного стеклянного покрытия, герметизации или создания в коллекторах вакуума.

Фактически солнечная тепловая труба имеет устройство, схожее с бытовыми термосами. Только внешняя часть трубы прозрачна, а на внутренней трубке нанесено высокоселективное покрытие, улавливающее солнечную энергию. Между внешней и внутренней стеклянной трубкой находится вакуум. Именно вакуумная прослойка даёт возможность сохранить около 95 % улавливаемой тепловой энергии.

Кроме того, в вакуумных солнечных коллекторах нашли применение тепловые трубки, выполняющие роль проводника тепла. При облучении установки солнечным светом жидкость, находящаяся в нижней части трубки, нагреваясь, превращается в пар. Пары поднимаются в верхнюю часть трубки (конденсатор), где конденсируясь передают тепло коллектору. Использование данной схемы позволяет достичь большего КПД (по сравнению с плоскими коллекторами) при работе в условиях низких температур и слабой освещенности.

Современные бытовые солнечные коллекторы способны нагревать воду вплоть до температуры кипения даже при отрицательной окружающей температуре.

Устройство бытового коллектора[править | править код]

Теплоноситель (вода, воздух, масло или антифриз) нагревается, циркулируя через коллектор, а затем передает тепловую энергию в бак-аккумулятор, накапливающий горячую воду для потребителя.

В простом варианте циркуляция воды происходит естественно из-за разности температур в коллекторе. Такое решение позволяет повысить эффективность солнечной установки, поскольку КПД солнечного коллектора снижается с ростом температуры теплоносителя.

Бывают и солнечные водонагревательные установки аккумуляционного типа, в которых отсутствует отдельный бак-аккумулятор, а нагретая вода сохраняется непосредственно в солнечном коллекторе. В этом случае установка представляет собой близкий к прямоугольной форме бак.[1]

Преимущества и недостатки плоских и вакуумных коллекторов[править | править код]

Вакуумные трубчатые Плоские высокоселективные
Преимущества Преимущества
Низкие теплопотери Способность очищаться от снега и инея
Работоспособность в холодное время года до −30С Высокая производительность летом
Способность генерировать высокие температуры Отличное соотношение цена/производительность для южных широт и тёплого климата
Длительный период работы в течение суток Возможность установки под любым углом
Удобство монтажа Меньшая начальная стоимость
Низкая парусность
Отличное соотношение цена/производительность для умеренных широт и холодного климата
Недостатки Недостатки
Неспособность к самоочистке от снега Высокие теплопотери
Относительно высокая начальная стоимость проекта Низкая работоспособность в холодное время года
Рабочий угол наклона не менее 20° Сложность монтажа, связанная с необходимостью доставки на крышу собранного коллектора
Высокая парусность

Солнечные коллекторы-концентраторы[править | править код]

Повышение эксплуатационных температур до 120—250 °C возможно путём введения в солнечные коллекторы концентраторов с помощью параболоцилиндрических отражателей, проложенных под поглощающими элементами. Для получения более высоких эксплуатационных температур требуются устройства слежения за солнцем.

Солнечные воздушные коллекторы[править | править код]

Солнечные воздушные коллекторы — это приборы, работающие на энергии Солнца и нагревающие воздух. Солнечные воздушные коллекторы чаще всего используются для отопления помещений, сушки сельскохозяйственной продукции. Воздух проходит через поглотитель благодаря естественной конвекции или под воздействием вентилятора.

В некоторых солнечных воздухонагревателях к поглощающей пластине присоединены вентиляторы, которые улучшают теплопередачу. Недостаток этой конструкции в том, что она расходует энергию на работу вентиляторов, таким образом увеличивая затраты на эксплуатацию системы. В холодном климате воздух направляется в промежуток между пластиной-поглотителем и утеплённой задней стенкой коллектора: таким образом избегают потерь тепла сквозь остекление. Однако, если воздух нагревается не более, чем на 17 °С выше температуры наружного воздуха, теплоноситель может циркулировать по обе стороны от пластины-поглотителя без больших потерь эффективности.

Основными достоинствами воздушных коллекторов являются их простота и надёжность. При надлежащем уходе качественный коллектор может прослужить 10-30 лет, а управление им весьма несложно. Теплообменник не требуется, так как воздух не замерзает.

Солнечный водонагреватель на жилом доме. Мальта.

Солнечные коллекторы применяются для отапливания промышленных и бытовых помещений, для горячего водоснабжения производственных процессов и бытовых нужд. Наибольшее количество производственных процессов, в которых используется тёплая и горячая вода (30—90 °C), проходят в пищевой и текстильной промышленности, которые таким образом имеют самый высокий потенциал для использования солнечных коллекторов.

В Европе в 2000 году общая площадь солнечных коллекторов составляла 14,89 млн м², а во всём мире — 71,341 млн м².

Солнечные коллекторы — концентраторы могут производить электроэнергию с помощью фотоэлектрических элементов или двигателя Стирлинга.

Солнечные коллекторы могут использоваться в установках для опреснения морской воды. По оценкам Германского аэрокосмического центра (DLR) к 2030 году себестоимость опреснённой воды снизится до 40 евроцентов за кубический метр воды[2]

В России[править | править код]

По исследованиям ОИВТ РАН в тёплый период (с марта—апреля по сентябрь) на большей части территории России средняя дневная сумма солнечного излучения составляет 4,0-5,0 кВтч/м² (на юге Испании — 5,5-6,0 кВтч/м², на юге Германии — до 5 кВтч/м²). Это позволяет нагревать для бытовых целей около 100 л воды с помощью солнечного коллектора площадью 2 м² с вероятностью до 80 %, то есть практически ежедневно. По среднегодовому поступлению солнечной радиации лидерами являются Забайкалье, Приморье и Юг Сибири. За ними идут юг европейской части (приблизительно до 50º с.ш.) и значительная часть Сибири.

Использование солнечных коллекторов в России составляет 0,2 м²/1000 чел.. В Германии эксплуатируется 140 м²/1000 чел., в Австрии 450 м²/1000 чел., на Кипре около 800 м²/1000 чел..

В летнем периоде, большинство районов России вплоть до 65º с.ш. характеризуются высокими значениями среднедневной радиации. В зимнее время количество поступающей солнечной энергии снижается в зависимости от широтного расположения установки в несколько раз.

Для всесезонного применения установки должны иметь большую поверхность, два контура с антифризом, дополнительные теплообменники. В таком случае применяется вакуумированные коллекторы или плоские коллекторы с высокоселективным покрытием, поскольку разность температур между нагреваемым теплоносителем и наружным воздухом больше. Однако такая конструкция выше по стоимости.[1]

Сооружение коллекторов в настоящее время осуществляется, в основном, в Краснодарском крае, Бурятии, в Приморском и Хабаровском краях.[3]

Solar panels, Santorini.jpg Солнечная башня, Севилья, Испания. Построена в 2007 г.

Впервые идея создания солнечной электростанции промышленного типа была выдвинута советским инженером Н. В. Линицким в 1930-х гг. Тогда же им была предложена схема солнечной станции с центральным приёмником на башне. В ней система улавливания солнечных лучей состояла из поля гелиостатов — плоских отражателей, управляемых по двум координатам. Каждый гелиостат отражает лучи солнца на поверхность центрального приёмника, который для устранения влияния взаимного затенения поднят над полем гелиостатов. По своим размерам и параметрам приёмник аналогичен паровому котлу обычного типа.

Экономические оценки показали целесообразность использования на таких станциях крупных турбогенераторов мощностью 100 МВт. Для них типичными параметрами являются температура 500 °C и давление 15 МПа. С учётом потерь для обеспечения таких параметров требовалась концентрация порядка 1000. Такая концентрация достигалась с помощью управления гелиостатами по двум координатам. Станции должны были иметь тепловые аккумуляторы для обеспечения работы тепловой машины при отсутствии солнечного излучения.

В США с 1982 г. было построено несколько станций башенного типа мощностью от 10 до 100 МВт. Подробный экономический анализ систем этого типа показал, что с учётом всех затрат на сооружение 1 кВт установленной мощности стоит примерно $1150. Один кВт·ч электроэнергии стоил около $0,15.

Параболоцилиндрические концентраторы[править | править код]

Solar panels, Santorini.jpg Параболоцилиндрические концентраторы.

Параболоцилиндрические концентраторы имеют форму параболы, протянутую вдоль прямой.

В 1913 году Франк Шуман построил в Египте водоперекачивающую станцию из параболоцилиндрических концентраторов. Станция состояла из пяти концентраторов каждый 62 метра в длину. Отражающие поверхности были изготовлены из обычных зеркал. Станция вырабатывала водяной пар, с помощью которого перекачивала около 22 500 литров воды в минуту[4].

Параболоцилиндрический зеркальный концентратор фокусирует солнечное излучение в линию и может обеспечить его стократную концентрацию. В фокусе параболы размещается трубка с теплоносителем (масло), или фотоэлектрический элемент. Масло нагревается в трубке до температуры 300—390 °C. В августе 2010 года специалисты NREL испытали установку компании SkyFuel. Во время испытаний была продемонстрирована термальная эффективность параболоцилиндрических концентраторов 73 % при температуре нагрева теплоносителя 350 °C[5].

Параболоцилиндрические зеркала изготовляют длиной до 50 метров. Зеркала ориентируют по оси север—юг, и располагают рядами через несколько метров. Теплоноситель поступает в тепловой аккумулятор для дальнейшей выработки электроэнергии паротурбинным генератором.

С 1984 года по 1991 год в Калифорнии было построено девять электростанций из параболоцилиндрических концентраторов общей мощностью 354 МВт. Стоимость электроэнергии составляла около $0,12 за кВт·ч.

Германская компания Solar Millennium AG строит во Внутренней Монголии (Китай) солнечную электростанцию. Общая мощность электростанции увеличится до 1000 МВт к 2020 году. Мощность первой очереди составит 50 МВт.

В июне 2006 года в Испании была построена первая термальная солнечная электростанция мощностью 50 МВт. В Испании к 2010 году может быть построено 500 МВт электростанций с параболоцилиндрическими концентраторами.

Всемирный банк финансирует строительство подобных электростанций в Мексике, Марокко, Алжире, Египте и Иране.

Концентрация солнечного излучения позволяет сократить размеры фотоэлектрического элемента. Но при этом снижается его КПД, и требуется некая система охлаждения.

Solar panels, Santorini.jpg Экспериментальный коллектор НПО «Астрофизика»

Параболические концентраторы имеют форму параболоида вращения. Параболический отражатель управляется по двум координатам при слежении за солнцем. Энергия солнца фокусируется на небольшой площади. Зеркала отражают около 92 % падающего на них солнечного излучения. В фокусе отражателя на кронштейне закреплён двигатель Стирлинга, или фотоэлектрические элементы. Двигатель Стирлинга располагается таким образом, чтобы область нагрева находилась в фокусе отражателя. В качестве рабочего тела двигателя Стирлинга используется, как правило, водород, или гелий.

В феврале 2008 года Национальная лаборатория Sandia достигла эффективности 31,25 % в установке, состоящей из параболического концентратора и двигателя Стирлинга[6].

В настоящее время строятся установки с параболическими концентраторами мощностью 9—25 кВт. Разрабатываются бытовые установки мощностью 3 кВт. КПД подобных систем около 22—24 %, что выше, чем у фотоэлектрических элементов. Коллекторы производятся из обычных материалов: сталь, медь, алюминий, и т. д. без использования кремния «солнечной чистоты». В металлургии используется так называемый «металлургический кремний» чистотой 98 %. Для производства фотоэлектрических элементов используется кремний «солнечной чистоты», или «солнечной градации» с чистотой 99,9999 %[7].

В 2001 году стоимость электроэнергии, полученной в солнечных коллекторах составляла $0,09—0,12 за кВт·ч. Департамент энергетики США прогнозирует, что стоимость электроэнергии, производимой солнечными концентраторами снизится до $0,04—0,05 к 2015 — 2020 году.

Компания Stirling Solar Energy разрабатывает солнечные коллекторы крупных размеров — до 150 кВт с двигателями Стирлинга. Компания строит в южной Калифорнии крупнейшую в мире солнечную электростанцию. До 2010 года будет 20 тысяч параболических коллекторов диаметром 11 метров. Суммарная мощность электростанции может быть увеличена до 850 МВт.

Линзы Френеля используются для концентрации солнечного излучения на поверхности фотоэлектрического элемента или на трубке с теплоносителем. Применяются как кольцевые, так и поясные линзы. В английском языке употребляется термин LFR — linear Fresnel reflector.

В 2010 году во всём мире работало 1170 МВт солнечных термальных электростанций. Из них в Испании 582 МВт и в США 507 МВт. Планируется строительство 17,54 ГВт солнечных термальных электростанций. Из них в США 8670 МВт, в Испании 4460 МВт, в Китае 2500 МВт[8]. В 2011 году насчитывалось 23 производителя и поставщика плоских коллекторов из 12 стран; 88 производителей и поставщиков вакуумных коллекторов из 21 страны.[9]

  • А. И. Капралов Рекомендации по применению жидкостных солнечных коллекторов. ВИНИТИ, 1988
  • Гелиотехника. Академия Наук Узбекской АССР, 1966
  • Солнечный душ // Наука и жизнь, издательство Правда. 1986 № 1, стр 131
  • Г. В. Казаков Принципы совершенствования гелиоархитектуры. Свит, 1990

Солнечный вакуумный коллектор Атмосфера® CBK-Nano+ ECO 22

Солнечный вакуумный коллектор Атмосфера СВК-Nano+ ECO 22

Вакуумные солнечные коллекторы серии ATMOSFERA CBK‐Nano+ ECO 22 предназначены для выработки тепловой энергии, которая может быть, как аккумулирована в баках накопителях или других элементах системы, так и использована в момент ее генерации. Может работать в сочетании с водогрейными котлами, системами централизованного отопления и низкотемпературными системами отопления.

Данная модель солнечного вакуумного коллектора отлично подходит для работы в круглогодичном режиме в регионах с холодным климатом. СВК-Nano+ ECO 22 обладает хорошей производительностью в условиях низкой солнечной инсоляции. Теплоизоляция теплообменника толщиной 75мм выполнена из базальтовой ваты с гигроскопичной пропиткой и обеспечивает минимальные теплопотери в окружающую среду.

Вакуумная трубка Heat Pipe имеет трехслойное поглощающее покрытие Al-n/Ss/Cu и удлиненный теплопроводящий абсорбер.

СВК-Nano+ ECO 22 снабжен вакуумными трубками Heat Pipe с увеличенным диаметром конденсатора 24.1мм. Данная модель солнечной вакуумной трубки обладает большим коэфициентом передачи тепла теплообменнику и повышает эффективность коллектора. Тепловая трубка с незамерзающим теплоносителем защищена от замерзания в холодный период методом дополнительного гильзования нижней части трубки. Данная модель коллектора доступна в комплектации с вакуумными трубками стандартного типоразмера конденсатора диаметром 14мм.

Двухстороннее расположение гильзы датчика температуры на корпусе теплообменника позволяет установить его как слевой так и справой стороны.

Комплектация коллектора СВК-Nano+ ECO включает в себя алюминевую раму для установки на скатную кровлю, ножки для фиксации «усиленная пятка». Толщина металла элементов рамы 2,5мм. Дополнительно монтажная рама  может комплектоваться универсальным набором креплений для всех типов монтажа на кровлю.

Технические характеристики вакуумного коллектора СВК-Nano+ ECO подтверждены международным сертификатом соответствия Solartechnik SPF № C1633

Мы готовы предложить комплекс услуг по проектированию гелиотермальной установоки для горячего водоснабжения и отопления, решению задач по улучшению энергоэффективности объектов и эксплутационных характеристик отопительного оборудования. Позвоните нам по номеру +7(495) 648-80-54 или напишите на почту [email protected] мы обязательно ответим!

виды, принцип работы, устройство системы

Тепловые насосы черпают энергию из грунта, воды или воздуха, согретых солнцем. Котлы используют тепло, высвобождающееся при сгорании топлива, которое в конечном итоге тоже является продуктом преобразования солнечной энергии в ходе длительной эволюции Земли. Гелиоколлекторы в некотором смысле уникальны: они получают энергию непосредственно от солнца.

Чтобы завтра иметь возможность абсолютно бесплатно нагревать воду для ГВС или отапливать свой дом, сегодня придется все-таки потратиться на приобретение солнечных коллекторов. С учетом немалой стоимости подобного оборудования очень важно не допустить ошибку при выборе. А значит, следует заранее получить хотя бы общие представления о специфике гелиоколлекторов и нюансах их работы.

Солнечные коллекторы

Специфика использования солнечных коллекторов

Главной особенностью гелиоколлекторов, отличающей их от теплогенераторов других типов, является цикличность их работы. Нет солнца – нет и тепловой энергии. Как следствие, в ночное время подобные установки пассивны.

Среднесуточная выработка тепла напрямую зависит от продолжительности светового дня. Последняя же определяется, во-первых, географической широтой местности, и во-вторых, временем года. В летний период, на который в северном полушарии приходится пик инсоляции, коллектор будет работать с максимальной отдачей. Зимою же его продуктивность падает, достигая минимума в декабре-январе.

В зимний период эффективность гелиоколлекторов снижается не только из-за уменьшения продолжительности светового дня, но и из-за изменения угла падения солнечных лучей. Колебания производительности солнечного коллектора в течение года следует учитывать при расчетах его вклада в систему теплоснабжения.

Еще один фактор, который может повлиять на продуктивность солнечного коллектора, – климатические особенности региона. На территории нашей страны есть немало мест, где 200 и более дней в году солнце скрыто за толстым слоем туч или за пеленой тумана. В пасмурную погоду производительность гелиоколлектора не падает до нуля, поскольку он способен улавливать рассеянные солнечные лучи, но существенно снижается.

specifika ispolzovaniya

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

Принцип работы солнечного коллектора

1. Солнечный коллектор.
2. Буферный бак.
3. Горячая вода.

4. Холодная вода.
5. Котроллер.
6. Теплообменник.

7. Помпа.
8. Горячий поток.
9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы

Плоские солнечные коллекторы
Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

Устройство плоского солнечного коллектора

1. Впускной патрубок.
2. Защитное стекло.

3. Абсорбционный слой.
4. Алюминиевая рама.

5. Медные трубки.
6. Теплоизолятор.
7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы

Трубчатые вакуумные коллекторы
Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

Устройство вакуумного солнечного коллектора

1. Теплоизоляция.
2. Корпус теплообменника.
3. Теплообменник (коллектор)

4. Герметичная пробка.
5. Вакуумная трубка.
6. Конденсатор.

7. Поглощающая пластина.
8. Тепловая трубка с рабочей жидкостью.

Области применения солнечных коллекторов

Главное назначение солнечных коллекторов, как и любых других теплогенераторов, – отопление зданий и подготовка воды для системы горячего водоснабжения. Осталось выяснить, какой именно тип гелиоколлекторов лучше подходит для выполнения той или иной функции.

Плоские солнечные коллекторы, как мы выяснили, отличаются хорошей производительностью в весенне-летний период, но малоэффективны зимой. Из этого следует, что использовать их для отопления, потребность в котором появляется именно с наступлением холодов, нецелесообразно. Это, однако, не означает, что для данного оборудования вовсе не найдется дела.

У плоских коллекторов есть одно неоспоримое преимущество – они существенно дешевле вакуумных моделей, поэтому в тех случаях, когда планируется использовать солнечную энергию исключительно летом, имеет смысл приобретать именно их. Плоские гелиоколлекторы прекрасно справляются с задачей подготовки воды для ГВС в летний период. Еще чаще их используют для подогрева до комфортной температуры воды в открытых бассейнах.

Трубчатые вакуумные коллекторы более универсальны. С приходом зимних холодов их производительность снижается не столь существенно, как в случае плоских моделей, а значит, они могут использоваться круглогодично. Это дает возможность задействовать подобные гелиоколлекторы не только для горячего водоснабжения, но и в системе отопления.

Сравнение солнечных коллекторов
Сравнение плоских и вакуумных солнечных коллекторов.

Расположение солнечных коллекторов

Эффективность гелиоколлектора напрямую зависит от количества солнечного света, попадающего на адсорбер. Из этого следует, что коллектор должен располагаться на открытом пространстве, куда никогда (или, по крайней мере, максимально долго) не падает тень от соседних зданий, деревьев, расположенных вблизи гор и т. д.

Большое значение имеет не только расположение коллектора, но и его ориентация. Самой «солнечной» стороной в нашем северном полушарии является южная, а значит, в идеале «зеркала» коллектора должны быть развернуты строго на юг. Если технически сделать этого невозможно, то следует выбрать направление, максимально приближенное к южному, – юго-запад или юго-восток.

Расположение солнечного коллектора

Не следует выпускать из внимания и такой параметр, как угол наклона гелиоколлектора. Величина угла зависит от отклонения положения Солнца от зенита, которое в свою очередь определяется географической широтой той местности, в которой будет эксплуатироваться оборудование. Если угол наклона будет выставлен неправильно, то существенно возрастут оптические потери энергии, поскольку значительная часть солнечного света будет отражаться от стекла коллектора и, следовательно, не достигнет абсорбера.

Угол наклона солнечного коллектора

Как подобрать солнечный коллектор нужной мощности

Если вы хотите, чтобы отопительная система вашего дома справлялась с задачей поддержания в помещениях комфортной температуры, а из кранов текла горячая, а не еле теплая вода, и при этом планируете использовать в качестве генератора тепла солнечный коллектор, нужно заранее вычислить необходимую мощность оборудования.

При этом потребуется учесть довольно большое количество параметров, в том числе назначение коллектора (ГВС, отопление или их комбинация), потребности объекта в тепле (суммарная площадь обогреваемых помещений или средний суточный расход горячей воды), климатические особенности региона, особенности установки коллектора.

В принципе, произвести подобные расчеты не так уж и сложно. Производительность каждой модели известна, а значит, вы без труда оцените количество коллекторов, необходимое для обеспечения дома теплом. Компании, занимающиеся выпуском солнечных коллекторов, обладают информацией (и могут предоставить ее потребителю) об изменении мощности оборудования в зависимости от географической широты местности, угла наклона «зеркал», отклонения их ориентации от южного направления и т. д., что позволяет внести необходимые поправки при расчете производительности коллектора.

При подборе необходимой мощности коллектора очень важно достичь баланса между нехваткой и избытком генерируемого тепла. Специалисты рекомендуют ориентироваться на максимально возможную мощность коллектора, т. е. использовать в расчетах показатель для самого продуктивного летнего сезона. Это идет в разрез с желанием среднестатистического пользователя взять оборудование с запасом (т. е. посчитать по мощности самого холодного месяца), чтобы тепла от коллектора хватала и в менее солнечные осенние и зимние дни.

Однако если вы пойдете по пути выбора солнечного коллектора повышенной мощности, то на пике его производительности, т. е. в теплую солнечную погоду, вы столкнетесь с серьезной проблемой: тепла будет производиться больше, чем потребляться, а это грозит перегревом контура и прочими малоприятными последствиями. Существует два варианта решения этой задачи: либо устанавливать маломощный солнечный коллектор и в зимний период параллельно подключать резервные источники тепла, либо приобрести модель с большим запасом по мощности и предусмотреть при этом пути сброса избыточного тепла в весенне-летний сезон.

Стагнация системы

Поговорим чуть подробнее о проблемах, связанных с переизбытком генерируемого тепла. Итак, предположим, что вы установили достаточно мощный гелиоколлектор, способный полностью обеспечить теплом отопительную систему вашего дома. Но наступило лето, и потребность в отоплении отпала. Если у электрического котла можно отключить электропитание, у газового – перекрыть подачу топлива, то над солнцем мы не властны – «выключить» его, когда стало слишком жарко, нам не под силу.

Стагнация системы – одна из главных потенциальных проблем солнечных коллекторов. Если из контура коллектора забирается недостаточно тепла, происходит перегрев теплоносителя. В определенный момент последний может закипеть, что приведет к прекращению его циркуляции по контуру. Когда теплоноситель остынет и конденсируется, работа системы возобновится. Однако далеко не все виды теплоносителей спокойно переносят переход из жидкого состояния в газообразное и обратно. Некоторые в результате перегрева приобретают желеобразную консистенцию, что делает невозможной дальнейшую эксплуатацию контура.

Избежать стагнации поможет лишь стабильный отвод производимого коллектором тепла. Если расчет мощности оборудования сделан правильно, вероятность возникновения проблем практически нулевая.

Однако даже в этом случае не исключено возникновение форс-мажорных обстоятельств, поэтому следует заранее предусмотреть способы защиты от перегрева:

1. Установка резервной емкости для накопления горячей воды. Если вода в основном баке системы горячего водоснабжения достигла установленного максимума, а гелиоколлектор продолжает поставлять тепло, автоматически произойдет переключение, и вода начнет греться уже в резервной емкости. Созданный запас теплой воды можно будет использовать для бытовых нужд позже, в пасмурную погоду.

2. Подогрев воды в бассейне. У владельцев домов с бассейном (не важно, крытым или размещенным под открытым небом) имеется прекрасная возможность отводить излишки тепловой энергии. Объем бассейна несравнимо больше объема любого бытового накопителя, из чего следует, что вода в нем не нагреется так сильно, что уже не сможет поглощать тепло.

3. Слив горячей воды. При отсутствии возможности тратить избыток тепла с пользой можно попросту сливать небольшими порциями нагретую воду из накопительного резервуара для ГВС в канализацию. Поступающая при этом в емкость холодная вода будет понижать температуру всего объема, что позволит продолжать отводить тепло от контура.

4. Внешний теплообменник с вентилятором. Если гелиоколлектор обладает большой производительностью, избыток тепла может быть тоже очень велик. В этом случае система оборудуется дополнительным контуром, заполненным хладагентом. Этот дополнительный контур сопряжен с системой посредством теплообменника, оснащенного вентилятором и монтируемого за пределами здания. При возникновении риска перегрева избыточное тепло поступает в дополнительный контур и через теплообменник «выбрасывается» в воздух.

5. Сброс тепла в грунт. Если помимо солнечного коллектора в доме имеется грунтовый тепловой насос, избыток тепла можно направить в скважину. При этом вы решаете сразу две задачи: с одной стороны, защищаете контур коллектора от перегрева, с другой – восстанавливаете истощенный за зиму запас тепла в грунте.

6. Изоляция гелиоколлектора от прямых солнечных лучей. Этот способ с технической точки зрения один из самых простых. Конечно, забираться на крышу и занавешивать коллектор вручную не стоит – это тяжело и небезопасно. Гораздо рациональнее установить дистанционно управляемый заслон, наподобие рольставень. Можно даже подключить блок управления заслоном к контроллеру – при опасном повышении температуры в контуре коллектор будет закрываться автоматически.

7. Слив теплоносителя. Этот способ можно считать кардинальным, но в то же время он довольно прост. При возникновении риска перегрева теплоноситель посредством насоса сливается в специальную емкость, интегрированную в контур системы. Когда условия вновь станут благоприятными, насос вернет теплоноситель в контур, и работа коллектора будет восстановлена.

Другие компоненты системы

Недостаточно просто собрать излучаемое солнцем тепло. Нужно его еще транспортировать, накопить, передать потребителям, нужно контролировать все эти процессы и т. д. А это означает, что помимо расположенных на крыше коллеторов система содержит множество других компонентов, может быть менее заметных, но при этом не менее важных. Остановим ваше внимание лишь на некоторых из них.

Компоненты системы

Теплоноситель

Функцию теплоносителя в контуре коллектора может выполнять либо вода, либо незамерзающая жидкость.

Вода имеет ряд недостатков, накладывающих определенные ограничения на использование ее в качестве теплоносителя в гелиоколлекторах:

  • Во-первых, при отрицательных температурах она застывает. Чтобы замерзший теплоноситель не разорвал трубы контура, с приближением холодов его придется сливать, а значит, зимой вы не получите от коллектора даже небольших количеств тепловой энергии.
  • Во-вторых, не слишком высокая температура кипения воды может стать причиной частых стагнаций в летний период.

Незамерзающая жидкость в отличие от воды обладает значительно более низкой температурой замерзания и несравнимо более высокой температурой кипения, что повышает удобство использования ее в качестве теплоносителя. Однако при высоких температурах «незамерзайка» может претерпеть необратимые изменения, поэтому ее следует оберегать от чрезмерного перегрева.

Насос адаптированный для гелиосистем

Для обеспечения принудительной циркуляции теплоносителя по контуру коллектора необходим насос, адаптированный для гелиосистем.

Теплообменник для ГВС

Перенос тепла от контура гелиоколлектора к воде, используемой в ГВС, или к теплоносителю системы отопления осуществляется посредством теплообменника. Как правило, для накопления горячей воды используют резервуар большого объема с уже встроенным теплообменником. Рационально использовать баки с двумя и более теплообменниками: это позволит забирать тепло не только у солнечного коллектора, но и у других источников (газовый или электрический котел, тепловой насос и т. д.).

Автоматика

Такой сложной системе не обойтись без автоматики, осуществляющий контроль и управление процессом. Контроллер позволяет автоматизировать работу коллектора: он осуществляет анализ температуры в контуре и накопительном резервуаре, управляет насосом и клапанами, ответственными за движение теплоносителя по контуру. При перегреве теплоносителя в контуре и воды в баке контроллер отдаст команду на сброс тепла в альтернативный теплоприемник – дополнительный резервуар с водой или уличный воздушный теплообменник.

Если в конце светового дня температура воды в накопительной емкости превысит температуру теплоносителя в контуре коллектора, автоматика остановит циркуляцию теплоносителя по контуру, чтобы накопленное тепло не выбрасывалось в атмосферу через сам коллектор. Современные контроллеры дают возможность удаленно следить за работой системы и при необходимости вносить корректировки.

Сегодня не составит труда найти на рынке гелиоколлектор и любой из компонентов, необходимых для его работы. Вполне реально собрать систему из купленных по отдельности элементов. Однако производители предлагают уже готовые комплекты, которые включают в себя коллектор, насосы, накопительные резервуары, управляющую автоматику и т. д. Приобретение такого комплекта – это не только экономия вашего времени, но и гарантия работоспособности системы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вакуумный солнечный коллектор

Вакуумный солнечный коллектор

Солнце ежедневно и бесплатно поставляет для нас неограниченное количество энергии. Солнечный свет можно назвать практически неисчерпаемым источником энергии. Поэтому для человечества главный вопрос – это с помощью каких механизмов извлекать эту энергию. Постоянно идёт работа над изобретением новых устройств для преобразования солнечного света в другие типы энергии и совершенствование уже имеющихся. Перед инженерами стоит непростая задача – задействовать по максимуму энергию солнца. Для этого нужно увеличить КПД всех солнечных установок. Сегодня речь пойдёт о таком типе солнечных коллекторов, как вакуумные. На сегодняшний день этот вид солнечных коллекторов является наиболее эффективным. Он без проблем может использоваться для нагрева воды даже зимой. Нагретая вода может использоваться как для горячего водоснабжения, так и для отопления.



Содержание статьи

Конструкция и принцип работы вакуумного солнечного коллектора

Главная действующая частью любого солнечного коллектора – это теплоноситель, циркулирующий в нём. Теплоноситель нагревается, проходя по коллектору, а затем отдаёт тепло в каком-нибудь теплообменнике (бойлер), аккумулирующем его для горячего водоснабжения или отопления. В роли теплоносителя может выступать вода, масло, антифриз. Есть коллекторы, где теплоносителем является воздух, но они гораздо менее эффективны, чем жидкостные.

Солнечный вакуумный коллектор

Солнечный вакуумный коллектор



Основная конструктивная особенность вакуумного коллектора – это стеклянные трубки. На их поверхность нанесено специальное вещество, притягивающее солнечные лучи. Внутри стеклянной трубки расположена ещё одна трубка, а между ними вакуум. Благодаря тому, что из стеклянной трубки откачан вакуум, внутренняя трубка и теплоноситель в ней хорошо сохраняют тепло. В результате КПД солнечного вакуумного коллектора на 30 процентов выше, чем у обычных плоских коллекторов. Вода в таких устройствах может нагреваться до 200─300 градусов.

Ещё одной важной особенностью вакуумного коллектора является то, что во внутренних трубках находится специальная жидкость (антифриз, масло). При нагреве она переходит в парообразное состояние и поднимается вверх. Там она охлаждается, отдавая тепло второму контуру, где циркулирует теплоноситель. После охлаждения, в соответствии с законами физики, жидкость становится тяжелее и стекает вниз. И так она циркулирует по кругу.

Принцип работы солнечного вакуумного коллектора

Принцип работы солнечного вакуумного коллектора



Стоит также отметить, что вакуумные коллекторы показывают хорошую эффективность именно в тех районах, где холодная погода и небольшой световой день. Фактически, это единственный тип солнечного коллектора, который работает в подобных условиях. Конечно, они имеют более высокую стоимость, чем стандартные плоские коллекторы, но они того стоят.

Принцип работы любого коллектора подобного типа заключается в накоплении тепла от солнечного излучения и передачу её теплоносителю. Вакуумные устройства в этом смысле не отличаются, но имеют ряд особенностей. Давайте, сначала разберёмся, что входит в состав вакуумного коллектора. Это, собственно, сам коллектор, контур для циркуляции теплообменника, тепловой накопитель, датчики, приёмник. В роли накопителя используется бак с водой.

Теперь подробнее о составляющих вакуумного коллектора. Конструктивно устройство выполнено из трубчатых профилей, которые установлены в обойму параллельно. Часто применяют схему трубок стекло-стекло. Стекло выбирается боросиликатное. Внутренняя трубка покрывается селективным слоем. Его назначение – это абсорбция энергии солнца и устранение потерь тепла. Благодаря этому трубки успешно работают в пасмурную погоду. Вакуумный коллектор работает в условия отрицательной температуры за бортом и от рассеянного солнечного света.

Тепло образуется от инфракрасного спектра излучение солнечного света. Вакуумные трубки представляют собой термос. Между ними создаётся вакуум, благодаря чему отлично сохраняется тепло. Ведь у вакуума практически нулевая теплопроводность.

Работа солнечного коллектора в составе гелиосистемы

Работа солнечного коллектора в составе гелиосистемы



В системе также используются вакуумные трубки из меди, которые заполнены жидкостью, имеющую низкую температуру кипения. Когда происходит нагрев, жидкость испаряется. Она вбирает в себя тепло, передаваемое от медной трубки. После этого пар поднимается вверх, где в специальном наконечнике отдаёт тепло носителю, циркулирующему в основном контуре. В результате охлаждения образуется конденсат, который стекает вниз по стенкам трубки.

Приёмник в большинстве случаев сделан из меди. В качестве дополнительной защиты используется изоляция из полиуретана. Сам приёмник защищён с помощью покрытия из нержавейки. У приёмника есть специальная медная гильза, через которую выполняется передача тепла. Внешний отопительный контур разделён с блоком стеклянных трубок. Благодаря этому при повреждении одной или нескольких трубок работа всей системы не останавливается. А заменить повреждённые трубки можно прямо во время работы коллектора, не сливая теплоноситель. Это несомненный плюс системы.

Теплообменник выступает в роли бойлера. Он используется, как аккумулятор тепловой энергии. Внутри теплообменник имеет 1 или 2 спирали, посредством которых организован теплообмен. А также в систему входит насос для циркуляции теплоносителя, клапаны для регулировки давления и количества воды, манометр, соединительные трубки, фитинг. Для подключения системы отопления к накопителю используется специальный набор для безопасного соединения. Часто накопитель ещё оснащается возможностью нагрева с помощью электричества.

Если нужно организовать подачу отопления и горячее водоснабжение, то делается перераспределение тепловой энергии. При достижении заданного значение температуры воды, тепло направляется на отопительный контур. Распределение тепла пользователь может менять в зависимости от погодных условий у него за окном. Кроме того, к отопительной системе с вакуумным коллектором можно подключить различные дополнительные приборы для отопления.

Вакуумный солнечный коллектор

Вакуумный солнечный коллектор



Контроллер применяется для регулирования температуры в коллекторе и теплообменнике. С его помощью выполняется регулировка режима функционирования вакуумного коллектора. Контроллер ведёт мониторинг индикация температуры в накопителе, коллекторе и обратном потоке теплоносителя. И также он выводит эти данные на дисплей. С его помощью можно задать значение температуры, при достижении которой включается циркуляция теплоносителя. Есть таймер, с помощью которого можно останавливать и запускать систему в определённое время. С помощью контроллера также можно задавать время работы дополнительного подогрева, минимальное значение температуры и так далее.

Вернуться к содержанию


Виды вакуумных солнечных коллекторов

С прямой тепловой подачей

Вакуумные коллекторы с прямой подачей тепла имеют внутренние трубки с теплоносителем, которые присоединены к накопительному баку. То есть, здесь теплоноситель в трубках и общем контуре один и тот же. Схему можно посмотреть ниже.

Вакуумный солнечный коллектор с прямой тепловой подачей

Вакуумный солнечный коллектор с прямой тепловой подачей



Используя запорный клапан коллектор можно подключить к водопроводной системе. С помощью фиксирующего клапана можно выполнять контроль за уровнем воды в накопителе. Обычно в таких системах теплоносителем является вода, а значит, этот тип коллекторов является сезонным.
Вернуться к содержанию


С косвенной тепловой подачей

Принцип работы здесь аналогичный, но теплоноситель не соприкасается с жидкостью внутри вакуумных трубок. Схему можно посмотреть на изображении ниже.

Вакуумный солнечный коллектор с косвенной тепловой подачей

Вакуумный солнечный коллектор с косвенной тепловой подачей



Такой тип коллекторов может без проблем использоваться в зимнее время.
Вернуться к содержанию


Особенности вакуумных коллекторов

Эффективная работа таких устройств возможна только в случае соблюдения рекомендаций производителя. Для начала нужно смонтировать систему под углом, рекомендуемым изготовителем. Не стоит забывать и о безопасности. Летом нагрев теплоносителя может достигать 300 градусов по Цельсию. Поэтому обязательно нужно сделать теплоизоляцию контура, где он циркулирует. Кроме того, для таких трубопроводов нужно использовать только медь или нержавеющую сталь.

Угол наклона вакуумного солнечного коллектора при креплении на крыше должен быть равен географической широте вашего региона. Устанавливать коллектор следует максимально близко к строениям, которые будут потреблять тепло. Вокруг не должно быть никаких объектов, которые бы отбрасывали тень коллектор. Максимальная эффективность системы достигается, когда трубки находятся под углом 90 градусов к солнечным лучам. Это, конечно, идеальные условия, которых добиться довольно сложно.

Решением проблемы может быть специальная подставка, которая меняет наклон в зависимости от положения солнца. Однако цена подобных конструкций высокая и они делают вакуумный коллектор, и без того дорогой, ещё дороже.

Направление установки солнечного коллектора всегда южное. В северных широтах он устанавливается почти вертикально. Их эффективность в зимний сезон ещё возрастает за счёт поглощения света, отражённого от снега. Установка может выполнять как на крыше, стенах и фасаде, так и отдельно рядом с домом.

Установка электрического или иного типа нагревателя выполняется после вакуумного коллектора. Тогда они будут функционировать в экономичном режиме, доводя температуру жидкости до необходимой уже после подогрева её в коллекторе. Их подключение параллельно будет неправильным.


Вернуться к содержанию


Преимущества коллекторов вакуумного типа

Основным преимуществом вакуумных коллекторов является их работа круглый год. Они могут функционировать при отрицательных температурах (даже в мороз до минус 40 по Цельсию). Сама установка монтируется отдельно, а к накопительному баку ведут трубы. Поэтому можно дополнительно подключать обогрев от электрических и газовых котлов. Вакуумные солнечные коллекторы могут быть установлены на крыше дома, фасаде, а также на участке рядом.

Функционирование установки может быть полностью автоматизировано за счёт использования контроллера, циркуляционного насоса и датчиков.

Среди основных плюсов таких коллекторов можно назвать:

  • Высокий КПД;
  • Достаточно простой монтаж;
  • Длительное время эксплуатации;
  • Работа практически в любом климате.

Среди минусов следует отметить высокую стоимость, и, как следствие, длительную окупаемость.


Если статья оказалась для вас полезной, распространите ссылку на неё в социальных сетях. Это поможет развитию сайта. Голосуйте в опросе ниже и оценивайте материал! Исправления и дополнения к статье оставляйте в комментариях.
Вернуться к содержанию

Солнечные коллекторы для отопления дома: плоский, трубчатый, вакуумный, воздушный

Солнечные коллекторы — системы сбора тепла, поступающего от солнца. Именно эти устройства удобнее использовать для водяного отопления:  в них нагревается теплоноситель. Затем он может подаваться в систему отопления (лучше — в теплый пол)  или горячего водоснабжения.

Конструктивно любая установка состоит из самой солнечной панели и резервуара для нагретой воды (баки бывают с теплообменником при использовании в качестве теплоносителя антифриза). В местностях с небольшим количеством солнечных дней в бак для воды может быть установлен резервный нагреватель. Чаще всего это ТЭН. Но нужно помнить, что подключать второй источник нужно не параллельно, а последовательно. Только тогда он будет работать лишь в том случае, если солнечной энергии для нагрева до заданных температур не хватает.  В этом случае система будет экономно расходовать платные источники энергии.

Принципиальная схема отопления дома с солнечными коллекторами

Принципиальная схема отопления дома с солнечными коллекторами

По строению солнечные коллекторы для отопления бывают:

  • плоские;
  • трубчатые;
  • воздушные.

Есть еще коллекторы концентраторы, но это уже системы промышленного типа, состоящие из множества параболических зеркал, установленных на подвижных опорах. Положение зеркал регулируется системой слежения, которая дает команды сервомоторам, изменяющим положение зеркал вслед за движением солнца. Такие системы способны нагревать теплоноситель до 120-250oC, но крайне сложны и дороги. Для бытового отопления подходят мало.

Плоские коллекторы

Плоские гелиоколлекторы — это металлическая рама, на которой, если смотреть снизу-вверх, закреплены:

Схема плоского коллектора

Схема плоского коллектора

  • пластина корпуса;
  • слой термоизоляции;
  • светоотражающий слой (присутствует не во всех моделях) ;
  • пластина теплосборника (теплопоглотителя или еще называют адсорбирующая пластина), к которой припаяны теплообменные трубки;
  • прозрачная светопропускающая крышка (закаленное стекло с 95% коэффициентом пропускания света или не менее прозрачный поликарбонат).

Также на корпусе имеется выпускной и впускной патрубок — через них циркулирует теплоноситель.

Есть модели открытые — без крышки. Единственное их достоинство — низкая цена, но они очень неэффективны и совершенно неработоспособны при отрицательных температурах. Из-за того, что крышки нет, абсорбционное покрытие быстро разрушается, так что служат открытые коллекторы несколько сезонов, а из-за своих особенностей могут использоваться для подогрева воды в бассейне или в душе. Для отопления они бесполезны.

Внешний вид плоского коллектора

Внешний вид плоского коллектора

Принцип работы плоского солнечного коллектора следующий: солнечные лучи почти полностью проходят через верхнее защитное стекло. От этих лучей нагревается теплопоглотитель. Тепло, понятное дело излучается, но наружу почти не выходит: прозрачное для солнечных лучей стекло, тепло не пропускает (позиция «в» на диаграммах). Получается, что тепловая энергия не рассеивается, а сохраняется внутри панели. От этого тепла нагреваются теплообменные трубки, а от них тепло передается циркулирующему по ним теплоносителю.

Правила расположения плоских коллекторов

Коллекторы этого типа должны располагаться под углом 90o по отношению к падающим лучам света. Чем точнее выставлен этот угол, тем больше тепла собирает система. Понятно, что на неподвижной крыше постоянно выдерживать этот угол нереально, но расположить панель нужно так, чтобы на нее как можно больше времени падал свет. Есть довольно дорогие устройства, которые изменяют положение панели по отношению к солнцу, поддерживая оптимальный угол падения солнечных лучей. Они называются системами слежения.

Гелиоустановки показывают большую эффективность, если лучи солнца падают под прямым углом

Гелиоустановки показывают большую эффективность, если лучи солнца падают под прямым углом

От чего зависит цена

Цена плоского коллектора во многом зависит от использованных материалов. Так корпус может быть алюминиевый или из оцинкованной стали. Корпус из алюминия предпочтительнее, но стоит дороже. Бывают еще корпуса из полимера. Они характеризуются высокой прочностью и надежностью.

Большое влияние на эффективность оказывают  теплообменные трубки и материал пластины-теплосборника. Они бывают алюминиевыми (такие панели стоят дешевле) и медными. Медные более дорогие, но и более долговечные, также они имеют более высокий КПД. Для России, даже для южных ее регионов,  использовать желательно именно их. Так как инсоляция даже на юге редко бывает чрезмерной, скорее ее не всегда хватает для отопления.

Цена на плоский коллектор зависит от материалов, из которых он сделан

Цена на плоский коллектор зависит от материалов, из которых он сделан

Важно также покрытие пластины теплосборника: чем ближе к абсолютному черному цвету оно будет, тем меньше отразится лучей и больше получится в результате тепла. Потому технологи постоянно работают над усовершенствованием этого покрытия. В первых моделях это была обычная черная краска, сегодня же  — напыление черного никеля.

Пластиковые коллекторы

В отдельный вид можно выделить пластиковые солнечные коллекторы. В простейшем варианте это две панели из поликарбоната, которые закреплены на раме из алюминия. Между ними наварены или наплавлены ребра, создающие в панели лабиринт для тока воды. В верхней части панели расположено впускное отверстие, в нижней — выпускное. В верхнее заливается холодная вода, которая, проходя по лабиринту, нагревается и выходит с более высокой температурой через нижнее. Система применяется для нагрева воды в летний период. Из-за малого гидравлического сопротивления очень хорошо функционирует в самотечной системе. Такой вид солнечного водонагревателя — идеальный вариант снабжения горячей водой дачи в огородный сезон.

Пластиковые коллекторы служат для нагрева воды. Отличный вариант для летнего домика или дачи

Пластиковые коллекторы служат для нагрева воды. Отличный вариант для летнего домика или дачи

Но иногда пластиковыми солнечными коллекторами называют полноценные коллекторы для отопления. Просто в них верхняя крышка выполнена не из стекла, а из того же поликарбоната или другого пластика, хорошо пропускающего солнечные лучи. Такие модели меньше подвержены риску: пластики более прочные, чем стекло (даже закаленное).

Трубчатые гелионагреватели

В системах нагрева одна из первостепенных задач — обеспечить сохранность тепла и не допустить его потерь. Для этого используются разные утеплители и среды, предупреждающие рассеивание тепловой энергии. Самый эффективный теплоизолятор — вакуум. Этот принцип и использован в трубчатых или, как их еще называют, вакуумных солнечных коллекторах. Но вакуумные гелиоколлекторы могут быть четырех модификаций. Они имеют разный тип стеклянной трубки и разные тепловые каналы.

Так выглядят трубчатые гелиоустановки

Так выглядят трубчатые гелиоустановки

Типы трубок

Сегодня в основном используются два типа трубок: коаксиальная (труба в трубе) или перьевая. Коаксиальная трубка по строению напоминает термос: две колбы герметично спаяны между собой одним из концов, между стенками — разреженное пространство — вакуум. На стенку второй колбы нанесен поглощающий слой. В нем солнечные лучи преобразуются в тепловую энергию. Внутренняя стенка колбы нагревается, от нее нагревается воздух внутри колбы, а от него в свою очередь нагревается теплоноситель, который циркулирует по тепловому каналу. Из-за сложной системы передачи тепла нагреватели с такими трубками имеют не очень высокий КПД.  Но используются они чаще. По тому причине, что работать могут в любое время, даже в сильные морозы и имеют небольшие теплопотери (из-за вакуума), что улучшает их эффективность.

Коаксиальная трубка

Коаксиальная трубка

Перьевая трубка — это всего одна колба, но с большей толщиной стенки. Внутрь вставляют тепловой канал, который для улучшения теплоотдачи снабжают плоской или чуть извилистой пластиной из адсорбирующего материала.  После чего трубка вакуумируется. Этот тип имеет более высокий КПД, но стоит намного дороже коаксиальных. К тому же более сложная замена при выходе трубки из строя.

Перьевая трубка - внутри пластина, напоминающая перо

Перьевая трубка — внутри пластина, напоминающая перо

Виды тепловых каналов

Сегодня распространены два типа тепловых каналов:

  • Heat-pipe
  • U-type или прямоточный канал.
Схема работы теплового канала Heat-pipe

Схема работы теплового канала Heat-pipe

Система Heat-pipe — это полая трубка с массивным наконечником на одном конце. Это наконечник изготовлен из материала с хорошей теплоотдачей (чаще всего медь). Наконечники соединяются в единую шину — манифолд (manifold). Их тепло отбирает циркулирующий через манифолд теплоноситель. Причем циркуляция теплоносителя может быть организована по одной или двум трубам.

Внутри трубки находится легко кипящее вещество. Пока температура невысокая, оно находится в жидком состоянии в нижней части теплового канала. По мере нагрева начинается его кипение, часть вещества переходит в газообразное состояние, поднимается вверх. Разогретый газ отдает тепло металлу массивного наконечника, охлаждается, переходит в жидкое состояние и по стенке стекает вниз. Затем он снова нагревается и т.д.

В трубчатых коллекторах с прямоточным каналом используется более привычная схема теплообмена: имеется U-образная трубка, по которой движется теплоноситель. Проходя по ней, он нагревается.

Теплообменники U-типа показывают лучшую производительность, но их главный недостаток — они являются неделимой частью системы. И при повреждении одной трубки в солнечной панели менять придется всю ее полностью.

Теплообменники Heat-pipe типа  менее эффективны, но используются намного чаще из-за того, что система получается модульной и любая поврежденная трубка меняется очень просто. Просто из манифолда достается одна, на ее место ставится другая. Как это происходит, вы можете увидеть в видео. Как ни странно, но так собирается вакуумная трубка для солнечных коллекторов. И противоречия тут нет. Просто использована коаксиальная колба и вакуум находится между ее стенками, а не вокруг теплового канала.

Отдельным видом солнечных трубчатых коллекторов являются установки прямого нагрева. Их еще называют «мокрой трубкой». В этой конструкции между двумя колбами циркулирует вода, она и нагревается от их стенок, затем поступает в резервуар. Эти установки просты и дешевы, но не могут работать под повышенным давлением или при отрицательных температурах (вода замерзает и разрывает колбы). Этот вариант для отопления непригоден, можно использовать для нагрева воды в теплый сезон.

Теплоноситель в коллекторах

По внутренним теплообменным трубкам может циркулировать как вода, так и антифриз. Использовать воду можно в регионах, в которых минусовых температур не бывает или предполагается эксплуатация системы исключительно в теплое время года (на дачах, например). Но при сезонном использовании перед консервацией на зиму с панелей необходимо слить всю воду. Во всех остальных случаях и регионах требуется заливка антифриза или его водного раствора (зависит от минимальных температур в регионе).

Нужно помнить, что при использовании антифриза в баке-аккумуляторе будет находиться змеевик, а циркуляция теплоносителя будет обеспечиваться насосом. Такая система называется «замкнутой»: по гелиосистеме движется теплоноситель по замкнутому контуру.

Если через коллектор протекает антифриз, в баке стоит теплообменник

Если через коллектор протекает антифриз, в баке стоит теплообменник

Многих пугает зависимость от наличия электричества. Стоит сказать, что есть модели плоских солнечных коллекторов с естественной циркуляцией. Их КПД ниже из-за меньшей скорости продвижения теплоносителя, но они вполне работоспособны. Правда, для организации полноценного отопления потребуются значительные площади.

Для тех, кого не устраивает снижение эффективности, есть другой выход: обеспечение резервного питания. В самом простом варианте это источник бесперебойного питания с несколькими автомобильными аккумуляторами. Это даст несколько часов работы без электричества в сети. Для  более продолжительной работы потребуется  уже генератор. Есть и третий вариант: насосы, работающие от солнечной энергии. Но они пока редкость. И четвертый способ: поставить солнечную батарею и аккумуляторы, которые и будут резервным источником питания.

При использовании воды в качестве теплоносителя, она из накопительного бака поступает на гелиоколлектор, где нагревается. Нагретая возвращается в резервуар, и затем напрямую идет в систему отопления и горячего водоснабжения. Так как из системы вода расходуется, то она называется «открытой». Вода при такой системе безопасна в бактериальном и биологическом плане: в теплообменных трубках она нагревается до высоких температур, так что погибают все микробы.

Воздушные коллекторы

Не всегда есть возможность или желание устраивать полноценную систему отопления, частью которой являются все гелиосистемы, о которых речь шла выше. Но сэкономить на отоплении помещения можно без устройства системы. И помогут в этом воздушные коллекторы. Полностью заменить традиционное отопление они не в состоянии, но снизить расходы могут.

Принцип отопления воздушными конвекторами

Принцип отопления воздушными конвекторами

В самом простом случае воздушный солнечный коллектор — это две пластины, между которыми устроен лабиринт, по которому проходит воздух. Наружная пластина имеет отверстия (перфорацию) в которые проходит холодный воздух. Проходя по лабиринту, он нагревается и затем через отверстие в стене дома попадает внутрь. Работать система может с использованием вентилятора (принудительная циркуляция) или без него. Все зависит от конфигурации.

Устанавливается такой солнечный нагреватель воздуха чаще на южной стене (возможна естественная циркуляция за счет восходящих потоков теплого воздуха), но можно сделать и на крыше (с вентилятором).

Еще один вариант отопления с использованием воздушного гелиоколлектора

Еще один вариант отопления с использованием воздушного гелиоколлектора

Сильного нагрева вы в таких устройствах не получите: КПД у них совсем небольшой, но до 30-45oCв прохладные дни или до 50oC в жаркие дни воздух нагреть можно. Только для получения хорошего эффекта воздушные коллекторы должны иметь более чем приличные размеры. Для увеличения КПД вторую стенку делают из теплопоглощающего материала, который используется в плоских коллекторах. Также заднюю стенку утепляют, предупреждая рассеивание тепла. Но эффективность все равно остается низкой: воздух в 4000 раз менее теплоемкий по сравнению с водой.

Какой лучше

Плоские коллекторы применимы в областях с большим количеством солнечных дней и небольшими перепадами ночных температур. Они малоэффективны в облачную или ветреную погоду: велики потери тепла с большой поверхности. Хоть современные плоские гелиоколлекторы и стараются делать герметичными, а некоторые даже вакуумируют, но при отрицательных температурах все равно более эффективными остаются трубчатые солнечные нагреватели.

Самые популярные трубки в разрезе выглядят так

Самые популярные трубки в разрезе выглядят так

Трубчатые установки имеют более низкую производительность. Но потери тепла при этом небольшие. Плюсом является также их способности улавливать рассеянный солнечный свет, а даже некоторые другие части спектра солнечного света: они немного греются даже ночью. В результате для северных регионов они оказываются более эффективными. Ведь греют даже ночью, не говоря уже о пасмурном дне. Потому однозначно: для центральных, и, тем более, северных регионов, солнечные коллекторы для отопления дома выбирайте только трубчатые. А вот которые — это решайте сами.

Самые эффективные солнечные коллекторы для отопления дома — с перьевой трубкой и U-образным тепловым каналом. Но они — самые дорогие, и ремонту не подлежат. Меняется только вся панель целиком.

Эта трубка более эффективна, но если хоть одна в панели повреждена, приходится менять всю панель

Эта трубка более эффективна, но если хоть одна в панели повреждена, приходится менять всю панель

Чуть хуже по эффективности те же перьевые трубки, но  с системой Heat-pipe. Но они все еще дороги, и при выходе из строя нагревателя придется менять трубку целиком, а это недешево.

Итоги

Самые популярные коаксиальные трубки теплообменником Heat-pipe: они стоят меньше, просто меняются, да еще и могут быть отремонтированы. Если повредился теплообменник, его просто достают, устанавливают новый, и трубка после сборки (пара движение) снова готова к работе. Аналогично поступают при повреждении колбы: меняют только ее. В общем, хоть и не самая производительная система (все другие типы имеют большие КПД), но самая ремонтопригодная.

Вакуумный коллектор для отопления. Вакуумный солнечный коллектор своими руками

Использовать солнечную энергию для собственных нужд человек научился довольно давно. Сегодня люди применяют данные знания в том числе и для изготовления солнечных коллекторов, с помощью которых энергия солнца превращается в тепловую. Подобное устройство нельзя назвать достаточно сложным, поэтому изготовить его можно самостоятельно.

Вакуумный коллектор

вакуумный коллектор

Вакуумный коллектор представляет собой оборудование, которое больше остальных уменьшает потери тепла. Это становится возможным за счет условий, которые поддерживаются между оболочкой агрегата и нагревателем. Система имеет в составе стеклянные трубки, которые лишены воздуха. Черная трубка, располагаемая внутри, нагревается, благодаря этому конструкция способна поднять температуру воды до 300 градусов. Несмотря на высокий коэффициент полезного действия, система не имеет возможности самоочищения от инея и снега.

Плоский коллектор

вакуумный солнечный коллектор своими руками

Плоский коллектор отличается от вышеописанного тем, что теплопотери у него гораздо выше. Такие конструкции способны очищаться без помощи человека от незначительных заносов снега. Устройство имеет вид прозрачной панели, внутри которой находится трубки. Задняя стенка обладает теплоизоляционным слоем. Вода при этом способна нагреваться до 200 градусов. При воздействии сильного ветра на крепление может осуществляться внушительная нагрузка, чему способствуют еще и необтекаемые формы.

Воздушный коллектор

вакуумные трубки солнечный коллектор

Воздушный коллектор — это плоская установка, в качестве теплоносителя в которой используется воздух. Такое оборудование достаточно просто изготовить самостоятельно, однако стоит учесть, что агрегат обладает низким коэффициентом полезного действия, и его нельзя использовать для нагрева воды. Трубчатый коллектор состоит из четырех трубок, наполненных теплоносителем. Циркуляция становится возможной за счет разницы температур нижней зоны накопителя и коллектора. Подобная система отличается от плоской более внушительной площадью поверхности, которая призвана поглощать свет. Подвижные системы — это установки, которые поворачиваются за движением солнца. Для проведения работ можно выбрать конструкцию, которая разворачивается полностью, или устройство, которое оснащено зеркалом, а также нагревательным элементом. Мастер должен знать и о принципе работы коллектора, который состоит в том, что солнечное излучение в процессе работы нагревает трубку с теплоносителем, а после тепло переходит в аккумулятор. Самостоятельно можно изготовить вакуумные коллекторы для отопления из подручных средств, однако для начала важно ознакомиться с технологией проведения работ.

Изготовление простого солнечного коллектора

вакуумные трубки для коллектора

Если будет изготавливаться вакуумный солнечный коллектор своими руками, то следует подготовить оцинкованную тару, предназначенную для воды. Ее объем может составить от 100 до 200 литров. Емкость предстоит расположить на крыше. 100 литров жидкости способны нагреться до отметки в +60 градусов, если бочка будет установлена на южной стороне кровли. Последнюю предстоит покрыть металлическим блестящим листом. Коэффициент полезного действия в этом случае окажется гораздо выше, так как площадь теплообмена с воздухом является минимальной. Использовать такой простой солнечный коллектор рекомендуется в районах, где экология поддерживается на необходимом уровне, лучше всего эксплуатировать такую систему вдали от загазованных участков. Стоит учесть, что в зимнее время такой агрегат способен выработать меньшее количество тепла.

Изготовление коллектора из радиатора и металлопластиковых труб

вакуумный коллектор своими руками

Если будет изготавливаться вакуумный коллектор, то можно использовать более сложную технологию. Для проведения работ могут применяться довольно дешевые материалы, но воду можно будет нагреть очень простым способом. Для манипуляции понадобятся стальные коробки, фитинги, металлопластиковые трубы, стекло, а также радиаторы, выполненные из стали, в количестве двух штук.

Технология проведения работ

вакуумные коллекторы для отопления

Для того чтобы изготовить вакуумный коллектор, радиаторы следует расположить в металлических коробках на поверхности крыши. Они накрываются стеклом, а их предназначением является уменьшение периода нагрева воды. При их установке необходимо помнить о том, чтобы верх оказался ниже накопительного бака. Это позволит в воде подниматься естественным образом в бак. Изготавливая вакуумный коллектор, вы должны помнить о том, что циркуляция должна производиться обычным способом. Трубки провода воды следует проложить с некоторым уклоном вниз, обратив элементы в сторону радиаторов. Пластиковая емкость, объем которой составляет 160 литров, должна быть установлена на чердаке дома. Она соединяется с радиаторами с помощью металлопластиковых труб, которые сопрягаются фитингами.

Вода с наиболее высокой температурой должна располагаться в верхней части бака. Для этого трубку с теплой водой нужно подключить к емкости выше центральной части. В нижней части радиатора устанавливаются дренажные краны для слива воды в зимний период.

Изготовление коллектора на основе деревянной рамы

вакуумный солнечный коллектор для отопления

Если вы решили изготовить вакуумный солнечный коллектор своими руками, то можно использовать представленную ниже технологию. Для этого следует подготовить изоляционный материал, металлическую черную сетку, дефлектор, вентиляторы в количестве двух штук, лист поликарбоната и деревянную раму, которая обладает дном из фанеры.

Нюансы проведения работ

В днище рамы необходимо проделать два отверстия в форме окружности для того, чтобы была возможность производить забор воздуха. В верхней части необходимо сделать 2 отверстия, которые будут обладать прямоугольной формой. Они необходимы для отвода из конструкции горячего воздуха. На дно нужно застелить изоляционный материал. Накапливание тепла происходит с помощью металлической черной сетки. Два вентилятора следует установить в отверстие круглой формы. Опорные планки дефлектора устанавливаются в конструкцию, а после фиксируется и сам дефлектор. Он требуется для формирования воздушного потока. Если вы решили изготовить такой вакуумно-трубчатый коллектор, на заключительном этапе устройство фиксируется к стене здания. Как показывает практика, эффективность данного оборудования составляет 50%. Его можно применять для обогрева помещений.

Особенности установки коллектора

Вакуумный солнечный коллектор для отопления изготовить самостоятельно хоть и можно, однако работы отличаются некоторой степенью сложности. Важно правильно определить место установки, для того чтобы коэффициент полезного действия удалось поднять как можно выше. Установку нужно ориентировать на юг. Отклонение составляет 25 градусов в обе стороны. Важно исключить все затеняющие факторы. Движение теплоносителя должно быть обращено снизу вверх. Оборудование не должно достигать точки перегрева до самой установки и после нее. В одном ряду не должно находиться больше 3 коллекторов. Если изготавливается вакуумный коллектор своими руками, а после планируется его установка в большем количестве, чем было указано выше, то нужно встроить компенсатор и обеспечить линейное тепловое расширение.

Изготовление коллектора из змеевика холодильника

Если вы планируете самостоятельно изготовить описанную в статье конструкцию, то важно будет узнать, каково устройство вакуумного коллектора. Это вы сможете понять из ниже представленной методики, которая предполагает использование змеевика холодильника. Помимо прочего, понадобится фольга и рейки, которые лягут в основу каркаса. Подготовьте резиновый коврик, бак для воды или емкость. Важно запастись стеклом, а также запорной арматурой по типу труб и вентилей. Первоначально необходимо промыть змеевик от фреона. Далее сбивается реечный каркас. Его точные габариты зависят от того, каковы размеры рабочего узла. Коврик нужно подогнать под имеющиеся рейки, среди которых важно свободно расположить змеевик. На резиновый коврик, который выступит дном каркаса, нужно уложить слой теплоизоляции. После змеевик укрепляется с помощью винтовых хомутов. В стенках мастер должен проделать отверстия, сквозь которые будут проходить вакуумные трубки. Солнечный коллектор по такой технологии получится высокоэффективным. Если есть потребность в повышении продуктивности, то можно загерметизировать полученные стыки герметиком. Сверху фиксируется стекло посредством скотча. Для того чтобы не волноваться за прочность, рекомендуется подготовить алюминиевые пластинки, изготовив из них специальные прижимы.

Альтернативное решение для вакуумного коллектора

Важно не только правильно подобрать вакуумные трубки для коллектора, но и соорудить остальные элементы, которые лягут в основу системы. Для короба, в который будет устанавливаться радиатор, подойдут деревянные 120-миллиметровые доски, что составляет их ширину; толщина заготовок должна составить 30 см. Для дна можно использовать текстолит, который дополняется ребрами жесткости. Днище нужно теплоизолировать пенопластом или минеральной ватой, которая сверху накрывается оцинковкой. Далее подготавливаются две трубы, диаметр которых должен составлять 1 дюйм. Понадобятся 15 тонкостенных труб с диаметром в пределах 0,5 дюйма. В более толстых элементах следует просверлить отверстия, чтобы перпендикулярно установить более тонкие составляющие. Конструкция сваривается в единое устройство. Теплообменник устанавливается на оцинкованный лист, укрепляется с использованием стальных хомутов. Для того чтобы увеличить образование тепла, можно окрасить поверхность в черный цвет, внешние элементы окрашиваются в белый цвет для снижения тепловых потерь. На заключительном этапе следует установить стекло к стенам короба, осуществив качественную герметизацию. Шаг между трубами и стеклом должен составить 12 миллиметров. Эти параметры чрезвычайно важно учесть, только тогда удастся добиться ожидаемого положительного результата, при котором коэффициент полезного действия установки будет на высоте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
