Зубная эмаль — Википедия

Материал из Википедии — свободной энциклопедии

Зубная эмаль (или просто эмаль) — внешняя защитная оболочка коронковой части зубов человека.

Эмаль является самой твёрдой тканью в организме человека, что объясняется высоким содержанием неорганических веществ — до 97 %. Воды в зубной эмали меньше, чем в остальных органах, 2—3 %. Твёрдость достигает 397,6 кг/мм² (250—800 по Виккерсу). Толщина слоя эмали отличается на различных участках коронковой части зуба и может достигать 2,0 мм, а у шейки зуба сходит на нет.

Правильный уход за зубной эмалью является одним из ключевых моментов личной гигиены человека.

Твёрдость зубной эмали определяется высоким содержанием в ней неорганических веществ (до 97 %), главным образом кристаллов гидроксиапатита — Ca₁₀(PO₄)₆(OH)₂

Гидроксиапатиты очень восприимчивы к кислотам и начинают заметно разрушаться при pH < 4,5 (слюна обладает pH от 5,6 до 7,6).

Основным структурным образованием эмали является эмалевая призма (диаметром 4—6 мкм), состоящая из кристаллов гидроксиапатита. Межпризменное вещество эмали состоит из таких же кристаллов, как и призма, но они отличаются ориентацией. Наружный слой эмали и внутренний у дентино-эмалевой границы не содержит призм (беспризменная эмаль). В этих слоях содержатся мелкие кристаллы и более крупные — пластинчатые.

Также в эмали имеются эмалевые пластинки (ламеллы) и пучки, представляющие недостаточно минерализованное межпризменное вещество. Они проходят через всю толщину эмали.

Следующий структурный элемент эмали — эмалевые веретёна — колбообразные утолщения отростков одонтобластов, проникающих через дентиноэмалевые соединения.

Располагаясь в ротовой полости, естественная среда в которой — щелочная, зубная эмаль также нуждается в поддержке щелочного баланса. После каждого приёма пищи, при расщеплении углеводов, под воздействием разнообразных бактерий, перерабатывающих остатки еды и выделяющие кислоты, щелочная среда нарушается. Кислота разъедает эмаль и приводит к кариесу, для ликвидации необратимых последствий которого необходима установка пломб.

Для предотвращения кариеса необходимо после каждого приёма пищи как минимум полоскать рот водой, а лучше специальным ополаскивателем для ротовой полости, чистить зубы или по крайней мере жевать жевательную резинку без сахара.

Кариесвосприимчивость, или резистентность зубной поверхности, зависит от следующих факторов:

1. Свойство анатомической поверхности зуба: в естественных фиссурах и в промежутках между зубами есть благоприятные условия для долговременной фиксации зубного налёта.
2. Насыщенность эмали зуба фтором: образовавшиеся в результате этого фторапатиты более устойчивы к действию кислот.
3. Гигиена полости рта: своевременное удаление зубного налёта предотвращает дальнейшее развитие кариеса.
4. Фактор диеты: мягкая, богатая углеводами пища способствует образованию зубного налёта. Количество витаминов и микроэлементов также влияет на общее состояние организма и особенно слюны.
5. Качество и количество слюны: Малое количество вязкой слюны способствует прикреплению бактерий к пелликуле и образовании зубного налёта (см. Зубная бляшка). Очень важное влияние на кариесрезистентность эмали имеют буферные свойства слюны, которые позволяют поддерживать нормальный уровень pH, и количество иммуноглобулинов и других факторов защиты в слюне.
6. Генетический фактор.
7. Общее состояние организма.

Опасность напитков для эмали[править | править код]

Сахаросодержащие напитки представляют опасность для эмали зубов, поскольку в результате расщепления бактериями сахара во рту образуется кислота, разрушающая эмаль.

Многие напитки без сахара также могут нанести эмали вред, если в их состав уже входит кислота.

• Шимкевич В. М.,. Эмаль зубная // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Быков В. Л. Гистология и эмбриология органов полости рта человека. — СПб, 1998.
• Гемонов В. В., Лаврова Э. Н., Фалин Л. И. Атлас по гистологии и эмбриологии органов ротовой полости и зубов. — Москва, 2003.
• Кузнецов С. Л., Торбек В. Э., Деревянко В. Г. Гистология органов полости рта. — Москва, 2012.

Эмаль зуба: Строение и Состав

• Главная
• Статьи
  • Анатомия и Физиология
    • Пульпа Зуба
    • Эмаль зуба
    • Дентин зуба
    • Периодонт
    • Тройничный нерв
    • Прорезывание зубов
    • Зуб мудрости
  • Болезни языка
    • Волосатый язык
    • Географический язык
    • Складчатый язык
  • Гигиена полости рта
    • Как правильно чистить зубы
    • Как правильно ухаживать за зубами ребенка?
    • Ирригатор и электрическая зубная щетка
    • Зубной налет
    • Зубной камень
    • Удаление зубного камня
    • Звуковая и ультразвуковая зубная щетка
    • LACALUT для детей
  • Кариес зубов
    • Кариес зубов
    • Классификация Кариеса
    • Лечение Кариеса
    • Профилактика Кариеса
  • Пульпиты
    • Пульпит
    • Классификация Пульпитов
    • Лечение Пульпита
  • Заболевания пародонта
    • Пародонтит
    • Лечение пародонтита
    • Пародонтоз
    • Гингивит
  • Отбеливание зубов
    • Отбеливание зубов в домашних условиях
    • Лазерное отбеливание зубов
    • Отбеливание зубов Air Flow
    • Отбеливание зубов Opalescence
    • Отбеливание зубов Zoom 3
    • Отбеливание зубов Yotuel
    • Отбеливание зубов народными средствами
    • Зубные виниры — путь к ослепительной улыбке
  • Периодонтиты
    • Классификация периодонтитов
    • Острый периодонтит
    • Хронический периодонтит
  • Стоматиты
    • Стоматит
    • Лечение стоматита
    • Стоматит у детей
    • Кандидоз полости рта: причины, симптомы, лечение
    • Аллергические стоматиты
    • Язвенно-некротический стоматит Венсана
    • Молочница полости рта
    • Кандидозный стоматит
    • Афтозный стоматит
  • Эндодонтия
    • Латеральная конденсация
    • Депофорез
    • Протейперы
    • Эндодонтическое лечение
    • Стандарты ISO
    • Гуттаперчевые штифты
    • Эндоинструменты
  • Некариозные поражения зубов
    • Гипоплазия эмали
    • Гиперплазия зубов
    • Флюороз
    • Лечение Флюороза
    • Клиновидный Дефект
    • Лечение клиновидного дефекта
    • Эрозия эмали зубов
    • Тетрациклиновые зубы
    • Кислотный некроз зубов
    • Радиационный некроз зубов
    • Компьютерный некроз зубов

Эмали, состав — Справочник химика 21

    Таким образом, для получения сильно заглушенных белых эмалей состав, условия изготовления и обжиг эмали должны обеспечить возможно полную кристаллизацию ТЮа из расплава, кристаллизацию в виде анатаза, а не рутила, оптимальный размер выделяющихся кристаллов. [c.131]

    Основная масса фтора земной поверхности обязана своим происхождением горячим недрам Земли (откуда этот элемент выделялся вместе с парами воды в виде НР). Среднее содержание фтора в почвах составляет 0,02%, в водах рек — 0,00002% и в океане—0,0001%. Человеческий организм содержит фтористые соединения главным образом в зубах и костях. В вещество зубов входит около 0,01% фтора, причем большая часть этого количества падает на эмаль [состав которой близок к формуле СабР(Р04)з], В отдельных костях содержание фтора сильно колеблется. Для растительных организмов накопление фтора не характерно. Из культур- д ных растений относительно богаты им лук и чечевица. Обычное поступление фтора в организм с пищей составляет около 1 мг за сутки. 

    Хаким образом, для получения сильно заглушенных белых эмалей состав, условия изготовления и обжиг эмали должны обеспечить  [c.142]

    Конфорочная часть газовой плиты обычно покрывается черной эмалью. Состав одной из таких эмалей, которая вполне оправдала себя в производственных условиях, приведен в табл. 20. Черную эмаль наносят как по грунту, так и непосредственно на металл. В первом случае шликер заправляют прокаленной при 900—1000° окисью кальция, во втором — бурой. Заправочные вещества вводят в количестве 0,1—0,2 вес. ч. на 200 вес. ч. фритты. При безгрунтовом нанесении черной эмали толщина слоя покрытия должна быть не менее 0,2 мм. Для усиления черного цвета иногда при помоле черных эмалей вводят черные пигменты в количестве 3—4%. 

    Эмалью называется стекловидная масса, получаемая сплавлением природных соединений кремния (песка, полевого шпата, глины) с так называемыми плавнями (бура, сода, селитра и др.). Для защиты от коррозии применяются специальные эмали, называемые техническими химически стойкими эмалями, состав которых значительно отличается от состава эмалей для бытовой посуды. Повышенная стойкость эмалей к кислотам достигается, в основном, увеличением содержания в них кремнезема относительно щелочей. Увеличение относительного содержания щелочей в эмалях повышает их стойкость в щелочных средах. Эмалирование как средство защиты химической аппаратуры от коррозии в настоящее время широко применяется как для чугунных, так и для стальных аппаратов. Для чугунных аппаратов процесс эмалирования состоит обычно в трехкратном нанесении специально приготовленных порошков эмалевых сплавов на предварительно очищенную поверхность металла. На стальные аппараты эмаль наносится в виде эмалевой суспензии (шликера), причем число наносимых слоев равно не менее 4. После нанесения каждого слоя следует обжиг при температуре 900—850°. Общая толщина грунтовочного и собственно эмалевого слоя равна [c.404]

    Фторосиликат натрия Ыа25[Рб применяется в качестве инсектицида, а также входит в состав смесей для производства цементов и эмалей. Растворимые фторосиликаты магния, цинка, алюминия применяют в строительстве. Эти вещества делают поверхносгь строительного камня — известняка, мрамора — водонепроницаемой. Такое их действие объясняется образованием малорастворимых фторидов и кремнезема. [c.510]

    Замазка на основе эпоксидной смолы применяется для ремонта стойких эмалей. В ее состав входят (по массе) эпоксидная смола (10 частей), отвердитель (гексаметилендиамин —0,6 частей или малеиновый ангидрид — 35 частей) и наполнитель (двуокись титана —5 частей или молотый песок —4—30 частей). Эпоксидная замазка наносится в три слоя плоской мягкой кистью во взаимно перпендикулярном направлении к предыдущему слою. Каждый слой отверждается по следующему режиму медленный нагрев в течение 6 ч с 20 до 140 °С и выдержка 1 ч при 140 °С последний слой отверждается 2 ч при 180 °С. [c.157]

    Лаки, содержащие 100%-ные фенольные смолы, водостойки и светостойки, образуют блестящую поверхность. Они входят в состав многих электротехнических эмалей и лаков. [c.209]

    Обесфторивание и фторирование воды. Фториды в небольших количествах необходимы для человека и животных. Фтор входит в состав костей и зубов. В ткани зубов содержится его около 0,02%, причем большая часть этого количества входит в зубную эмаль, состав которой близок к формуле Са5р(Р04)з- Но повышенное содержание фтора в воде или в воздухе (в виде пыли) приводит к отран-лению организма, так как все соединения фтора ядовиты. В результате такого отравления зубная эмаль разрушается, увеличивается хрупкость костей. Фтор аккумулируется в организме даже при введении малыми дозами. Хроническое отравление фтором проявляется в потере аппетита, истощении, структурных изменениях костной ткани и зубов. Оно вызывает неподвижность суставов, поражение почек, печени, сердца, надпочечников, семенников и щитовидной железы. [c.207]

    Борную кислоту используют при эмалировании железных сосудов (вводится в состав эмалей) и в медицине (дезинфицирующие полоскания и т. д.), она служит также обычным исходным продуктом для получения остальных соединений бора. Бура применяется в ряде отраслей промышленности — стекольной, керамической, кожевенной и др. — ив медицине. [c.349]

    Лак этиноль представляет собой раствор полимера дивинилацетилена, а эмаль ВН-780 красно-коричневая (ТУ 6-10-1298—72)—дисперсию железного сурика в ла-. ке этиноль. Ее готовят непосредственно перед применением смешением лака этиноль (60%) с железным суриком (40%). В состав эмали ВН-78 алюминиевой (ТУ 6-10-1298—72) входит 85% лака, этиноль и 15% ал

Анатомо-гистологическое строение и физиология эмали зуба.

Зубная эмаль (или просто эмаль) — внешняя защитная оболочка верхней части зубов человека.

Эмаль является самой твёрдой тканью в организме человека, что объясняется высоким содержанием неорганических веществ — до 97 %. Воды в зубной эмали меньше, чем в остальных органах, 2—3 %. Твёрдость достигает 397,6 кг/мм² (250—800 по Виккерсу). Толщина слоя эмали отличается на различных участках коронковой части зуба и может достигать 2,0 мм, а у шейки зуба сходит на нет.

Правильный уход за зубной эмалью является одним из ключевых моментов личной гигиены человека.

Химический состав

Твёрдость зубной эмали определяется высоким содержанием в ней неорганических веществ (до 97 %), главным образом кристаллов апатитов: гидроксиапатита — Ca10(PO4)6(OH)2 (до 75,04 %), карбонатапатита (12,06 %), хлорапатита (4,397 %), фторапатита (3,548 %), CaCO3 (2,668 %), MgCO3 (2,287 %) и др. Здоровая эмаль содержит 3,8 % свободной воды и 1,2 % органических веществ (белков, липидов, углеводов). Углеводы эмали представлены глюкозой, маннозой, галактозой и др. Вода занимает свободное пространство в кристаллической решётке и органической основе, а также располагается между кристаллами.

Гидроксиапатиты очень восприимчивы к кислотам, поэтому разрушение эмали начинается уже при pH 4,5.

Анатомо-гистологическое строение

Основным структурным образованием эмали является эмалевая призма (диаметром 4-6 мкм), состоящая из кристаллов гидроксиапатита. Межпризменное вещество эмали состоит из таких же кристаллов, как и призма, но они отличаются ориентацией. Наружный слой эмали и внутренний у дентино-эмалевой границы не содержит призм (беспризменная эмаль). В этих слоях содержатся мелкие кристаллы и более крупные — пластинчатые.

Также в эмали имеются эмалевые пластинки (ламеллы) и пучки, представляющие недостаточно минерализованное межпризменное вещество. Они проходят через всю толщину эмали.

Следующий структурный элемент эмали — эмалевые веретёна — колбообразные утолщения отростков одонтобластов, проникающих через дентиноэмалевые соединения.

Эмаль покрывает анатомическую коронку зуба и является самой твердой его тканью, резистентной к изнашиванию. Эмаль располагается поверх дентина, с которым тесно связана структурно и функционально как в процессе развития зуба, так и после завершения его формирования. Она защищает более мягкий подлежащий дентин и пульпу зуба от воздействия внешних раздражителей.

Несмотря на то, что эмаль твердая, она в то же время очень хрупкая, а это может быть причиной ее перелома или откалывания. Тем не менее комбинация ее прочности с амортизирующим эффектом дентина и поддерживающим действием периодонта позволяет эмали выдерживать большие механические нагрузки. Поэтому разрушение подлежащего слоя дентина приводит к растрескиванию эмали.

Толщина слоя эмали в различных отделах коронки неодинакова и колеблется от 1,62—1,7 мм на жевательной поверхности до 0,01 мм в области шейки зуба.

Эмаль полупрозрачна, цвет ее варьирует от желтоватого до серовато-белого. Эти оттенки вызываются различной толщиной и прозрачностью эмали, а такзке цветом подлежащего дентина. Вариации степени минерализации эмали проявляются изменениями ее окраски. Так, участки гипоминерализованной эмали выглядят менее прозрачными, чем окружающая эмаль.

Мельчайшими структурными единицами эмали являются кристаллы апатитов, которые плотно уложены вместе в виде более сложных образований — эмалевых призм. Диаметр призм равен приблизительно 5—8 мкм. На поперечном срезе они имеют форму замочной скважины с головкой и хвостом.

Эмалевые призмы начинаются у дентино-эмалевого соединения и идут к поверхности эмали, многократно изгибаясь в виде спирали. Поэтому на шлифах зуба не всегда можно проследить ход каждой отдельной призмы. В общем, они уложены радиально наподобие веера: в области жевательных бугров или режущего края лежат параллельно длинной оси зуба, а на боковых поверхностях коронки постепенно перемещаются в плоскость, перпендикулярную к длинной оси.

Укреплению структуры эмали способствуют волнообразные изгибы призм, вклинивание призматических отростков между смежными призмами и переход кристаллов из одной призмы в другую.

На поперечном срезе недеминерализованной эмали обнаруживается кристаллическое вещество, структурные образования которого представлены в виде призм, межпризменных микропространств и ламелл. Последние данные электронной микроскопии указывают на однородность кристаллической структуры призм и межпризменного вещества, а то, что ранее считалось органическими оболочками эмалевых призм, оказалось микропространствами, в области которых граничат кристаллы смежных призм. Резкие изменения ориентации кристаллов по периферии эмалевых призм только имитируют наличие оболочки.

Интактная структура органического матрикса эмали представляет собой упорядоченное переплетение нитей органической материи, которые следуют направлению кристаллов и призм и в целом создают впечатление, что каждый кристалл и призма имеют собственную органическую субстанцию. На самом деле это органическое вещество, редуцированное до минимума и сохраняющее элементы первоначальных структурных особенностей, заложенных в период амелогенеза.

Благодаря тому что эмалевые призмы имеют S-образную изогнутость по своему ходу, на продольном шлифе не удается разрезать каждую призму строго продольно на всем протяжении. Некоторые участки призм оказываются сошлифованными в продольном направлении, а их продолжение — в поперечном или косом. Правильное чередование поперечных (диазоны) и продольных (паразоны) шлифов пучков эмалевых призм объясняет возникновение темных и светлых полос, которые пересекают в радиальном направлении толщу эмали. Это так называемые полосы Гунтера— Шрегера, хорошо заметные даже при малом увеличении на продольных шлифах зуба.

Кроме полос Гунтера—Шрегера, в эмали часто бывают видны линии или полосы Ретциуса, которые на продольном шлифе идут более отвесно, чем полосы Гунтера— Шрегера, и пересекают их под острым углом. Как правило, они имеют темновато-коричневый цвет. На поперечных шлифах зуба линии Ретциуса располагаются в виде концентрических кругов, сравниваемых некоторыми исследователями с годичными кольцами роста на поперечном срезе ствола дерева. Это сравнение вполне оправдано, так как, по мнению большинства исследователей, линии Ретциуса представляют собой волнообразные стадии в процессе развития зуба и являются участками с пониженным содержанием минеральных солей.

Своеобразными структурами, присущими нормальной эмали, являются эмалевые пластинки. Это тонкие листообразные структуры, которые проходят через всю толщину эмали и видны только на поперечных шлифах зубов. Они состоят из органического материала с небольшим содержанием минералов.

Виды, палитра и состав эмали

Эмаль – это образовавшаяся посредством частичного или полного расплавления стекловидная застывшая масса неорганического, главным образом оксидного состава, иногда с добавками металлов, нанесенная на металлическую или керамическую основу.

Красота цветной эмали, ее устойчивость к химическим воздействиям, прочность есть результат ее соединения с металлом.

Виды эмалей

Технические эмали для бытовых предметов торговли (посуда) и для специального назначения.

Ювелирная эмаль — легкоплавкое прозрачное или глухое стекло, которое наносят на медь, серебро, золото при температуре 1250—1400° С.

Эмали по светопропусканию подразделяют на прозрачные, фондон, непрозрачные и опаловые.

Прозрачные (транспарантные) эмали изготавливают различных цветов и яркости. Металлическая подложка более или менее отчетливо просвечивает через эмаль. Фондон— бесцветная прозрачная эмаль — образует бесцветное блестящее покрытие на металлической подложке, широко используется в комбинации с цветными эмалями в художественном эмалировании. Непрозрачные (опаловые) эмали при добавлении глушителей в шихту становятся полностью непрозрачными. Могут быть получены во всех цветовых оттенках. Опаловые (опалисцирующие) эмали наполовину прозрачны, т.е. представляют среднее между прозрачными и непрозрачными эмалями. Благодаря специальным условиям обжига приобретают специфический вид: напоминают молочный опал.

Завод-изготовитель обычно дает рекомендации по выбору наиболее подходящих металлических подложек для данных эмалей. В том случае, если температуры обжига эмалей достаточно низкие, они могут наплавляться как на медь, так и на серебро и золото. Эмали, специально предназначенные для серебра и желтого металла, отличаются тем, что их цвет особенно хорошо проявляется на этих подложках.

В настоящее время большую цветовую палитру эмалей предлагают нам заводы из Европы (Франция, Австрия), Америки и Японии, в России эмали представлены практически одним производителем.

На вопрос, сколько эмалей различных цветов находится в распоряжении эмальера, невозможно дать конкретный ответ. Важно какого результата он добивается и чаще использует эмали, поведение которых при обжиге он хорошо знает. Чем больше опыта у эмальера, тем большую палитру эмалей он использует. Часто эмаль одного и того же номера, но различных варок может отличаться по цвету и температурным режимам обжига.

Палитра эмалей

Эмали маркируются соответствующим номером и названиями цветов, например цвет зеленой, серо-голубой, желтый топазовый, светло-синий, опал. Однако ни название цвета, ни внешний вид эмалевого полуфабриката не определяет фактический цвет эмали. Только при обжиге ее на металле определяется окончательный цвет, который, кроме этого, зависит еще и от условий обжига. На цвета прозрачных эмалей большое влияние оказывает подложка.

Для определения свойств и комбинационных возможностей эмали ее наносят и обжигают на пробной пластине с разнообразными подложками при одинаковых условиях одновременно. т.е. один и тот же цвет на разных подложках будет выглядеть совершенно по разному.

Каждый эмальер знает, что эмали обладают определенными свойствами, которые под влиянием определенных условий (таких, как температура обжига, число обжигов, свойства других эмалей, подложки, перегородок) могут изменяться, что приводит к любым неожиданностям.

* палитра эмалей (российского производителя)

Составы эмалей

Эмаль по одному из старинных рецептов приготавливается из одной части кварцевого песка, одной части борной кислоты и двух частей свинцового сурика. Для придания цвета добавляются пигменты: окись кобальта (синий-чёрный), окиси кадмия (красный), окиси купрума (зелёный).

Современные эмали состоят из двуокиси кремния, борного ангидрида, окиси титана, окиси алюминия, окислов щелочных и щёлочноземельных металлов, цинка, свинца, различных фторидов. Эмалевые покрытия используются везде, где надо добиться долговременной химической стойкости покрытия — трубы, химические реакторы и т. д.

Эмалируемые металлы

Эмальеры для основы использую медь, драгоценные металлы и их сплавы в художественном эмалировании.

Платина

Из всех эмалируемых металлов самый низкий коэффициент термического расширения у платины. Но при небольших напряжениях изгиба эмаль скалывается в силу отсутствия химической связи и низкой прочности сцепления. Лишь придавая поверхности шероховатость, можно добиться удовлетворительного сцепления эмали с металлом. Цвета эмалей на Платине устойчивы. Благодаря высокой температуре плавления (1773,5° С) обжиг эмали не представляет трудности. Но из-за высокой стоимости Платины практического значения как основа для нанесения эмали она не имеет.

Золото и сплавы желтого металла

Теплый желтый цвет золота гармонично сочетается со всеми оттенками эмали. Особую яркость и выразительность придает золото красным тонам. При выборе цвета эмали необходимо учитывать, что голубые и зеленые эмали отливают желтизной из-за цвета основы.

Температура плавления желтого металла довольно высокая (1063° С), термическое расширение несколько выше, чем у эмали, поэтому можно безбоязненно наносить эмаль на любые предмета из желтого металла. Несмотря на отсутствие химического взаимодействия сцепление эмали с металлом прочное.

Для художественного эмалирования хорошо зарекомендовали себя сплавы желтого металла 750-й пробы. Температуры плавления этих сплавов достаточно высокие; прочность сцепления с эмалью удовлетворительна; цвета эмали более яркие, чем при использовании чистого желтого металла.

Серебро и сплавы серебра

Благодаря высокой отражательной способности серебро придает прозрачным — в особенности зеленым и голубым— эмалям бриллиантовый блеск, хотя некоторые эмали взаимодействуют с серебром и изменяют свою окраску. Чистое серебро имеет высокую температуру плавления (1060,5° С).

У сплавов серебра благодаря присутствию в них купрума сцепление эмали с основой значительно прочнее, а термическое расширение меньше, что улучшает свойства покрытия.

Для эмалирования рекомендуется сплав 960-й пробы, температура плавления которого достаточно высока и составляет 900—930° С, а наличие 3% купрума заметно улучшает сцепление эмали со сплавом.

Свойства эмалей

Поскольку свойства технических стекол в известной мере близки к свойствам эмали, то за основу были взяты определения Кюна. Специальные свойства эмали рассмотрены на основе разработок Петцольда и Кюна-Гаи.

Твердость

Твердость есть сопротивление тела точечным нагрузкам. Различают динамические и статические методы определения твердости. К динамическим относится метод царапанья; к статическим — измерение твердости по Бринеллю, Виккерсу и Роквеллу.

Измерение твердости по Моосу, т.е. методом царапанья, основано на относительной твердости минералов. Шкала измерений имеет десять ступеней. Более твердые минералы оставляют царапины на более мягких. Твердость эмали большая, чем полевого шпата (6 единиц), и меньшая, чем кварца (7 единиц по шкале Мооса).

При измерении по Виккерсу в материал вдавливается четырехгранная алмазная пирамида и устанавливается соотношение между силой вдавливания и площадью отпечатка. Твердость эмалей по Виккерсу находится в пределах от 4,5*103 до 6,5*103 МПа.

Упругость

Упругостью называется способность материала после снятия нагрузки принимать первоначальную форму и размер. Под действием усилия деформации F (Н) изменяется длина образца на l (м).

Модуль упругости технических марок стекла равен 5*104—8*104 МПа, кварцевого стекла — около 7,2*104 МПа, эмалей —5*104 —7*104 МПа.

Находящиеся в эмали газовые пузырьки увели

Зубная эмаль – состав и структура, виды повреждений и лечение

Дата обновления: 05.12.2018

Дата публикации: 27.11.2017

4

Знали ли вы, что эмаль зубов является самой твердой тканью нашего организма? Это действительно так, однако воздействие внешней среды и болезнетворных бактерий вызывает ее разрушение, поэтому без должного ухода проблем не избежать. О том, какими свойствами обладает зубная эмаль, как защитить ее от болезней и исправить патологии, читайте в статье Startsmile.

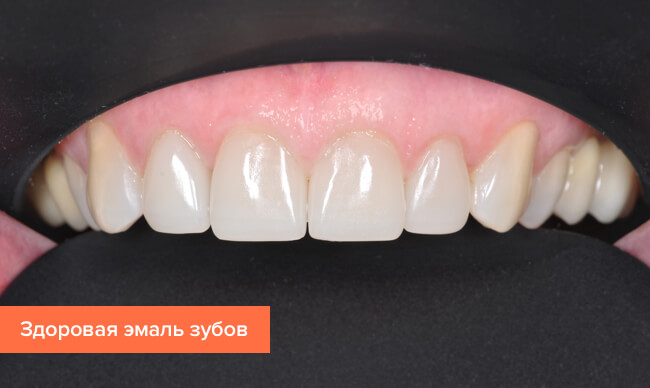

Структура зубной эмали

Зубная эмаль является главным защитником зубов и полностью покрывает их коронковую часть. Толщина ткани в среднем составляет около двух миллиметров: в жевательной зоне слой немного тоньше, а по бокам зубов, наоборот, толще. Цвет зубной эмали зависит от ее плотности и качества дентина, а также от некоторых индивидуальных особенностей организма, однако данный тип ткани по сути прозрачен.

В состав зубной эмали входят, по большей части, неорганические вещества (более 95%). Процент содержания воды очень мал (примерно 3%): отчасти именно поэтому достигается такая высокая прочность. Под неорганическими материалами в первую очередь подразумеваются кристаллы гидроксиапатита (минерал, в котором содержатся фтор, магний, углерод и прочие элементы). Наличием кристаллов гидроксиапатита объясняется и тот факт, что эмаль уязвима к воздействию кислотной среды, т.е. противопоказано употребление продуктов, повышающих кислотность слюны. Особенно это касается ионов кальция, от которых во многом зависит целостность и плотность эмали.

Что делать, если повреждена зубная эмаль?

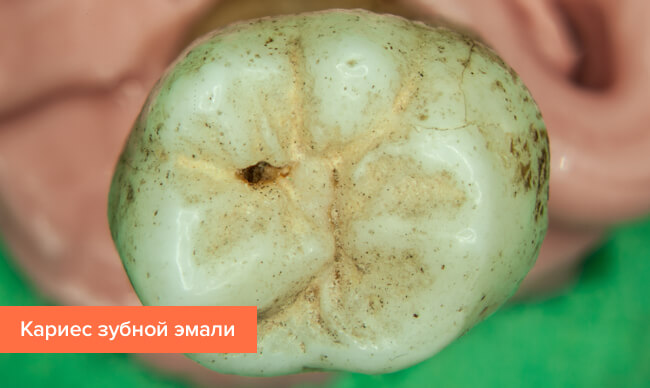

Повреждение зубной эмали – одно из самых частых явлений в стоматологии, поскольку именно она принимает на себя первый удар. Прежде чем описывать виды поражений, нужно определить их природу. Все проблемы с зубной эмалью условно можно разделить на два вида: патологии до прорезывания зубов и поражения эмали после него. Давайте рассмотрим оба пункта более подробно.

Виды поражений зубной эмали до прорезывания зубов

Дисплазия

Целый ряд нарушений, который характеризуется целым рядом признаков: серые пятна, истончение эмали или отсутствием фрагментов эмалевого слоя. В подавляющем числе случаев дисплазия связана с генетическими аномалиями, нарушением обмена веществ и заболеваниями костей. При прорезывании зубы могут быть неправильной формы (треугольной, грушевидной и т.д.).

Для лечения эрозии зубной эмали назначается прием поливитаминов, фторида натрия, электрофорез. При обширных поражениях для восстановления эстетики применяется художественная реставрация и протезирование. Во избежание осложнений дисплазия эмали зубов у детей требует незамедлительного лечения.

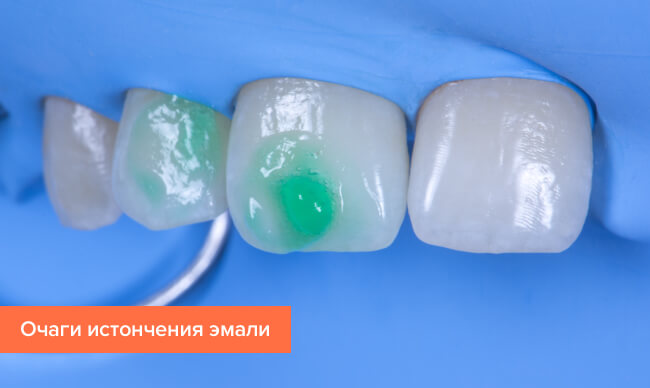

Гипоплазия

При гипоплазии наблюдается атрофия тканей зуба или полное его отсутствие еще на внутриутробном уровне. Обычно заболевание связано с нарушением минерального баланса. Гипоплазия выражается изменением цвета (на серый или бурый), появлением пятен, истончением эмали и даже полным ее отсутствием (аплазия).

При лечении истончения эмали назначается прием препаратов для восстановления минерального баланса (раствор глюконата кальция и др.), а также комплекс витаминов. При эстетических нарушениях может проводиться отбеливание, а в тяжелых случаях зуб закрывается коронкой или виниром.

Гиперплазия

Излишки зубной ткани, появление которых также вызвано нарушением минерального баланса (как правило, при гормональных сбоях у родителей или заболеваниях крови). На поверхности зуба образуются так называемые эмалевые капли — островки бурого или рыжеватого цвета. При более сложных аномалиях гипертрофированные участки могут быть заполнены дентином или пульпой.

Лечение гиперплазии включает полировку зубов бормашиной, аппликации и полоскания растворами фтора и кальция в совокупности с приемом препаратов, нормализующих минеральный состав и устраняющих первопричину отклонения.

Флюороз

При флюорозе зубов на поверхности эмали образуются пятна, борозды, ямки или полосы. Заболевание вызвано переизбытком фтора в организме и часто встречается у детей.

Показаны реминерализация эмали, шлифовка зубов, нормализация количества фтора в организме. В сложных случаях – ортопедическое лечение и художественная реставрация.

Изменение структуры и нарушение целостности эмали могут быть вызваны целым рядом генетических аномалий и наследственных заболеваний. Именно поэтому важно установить первопричину, чтобы было назначено наиболее качественное лечение, если зубная эмаль повреждена или атрофирована.

Повреждения эмали после формирования зубов

В этом разделе подробно описаны причины болезней и разрушения зубной эмали, которые не вызваны генетическими факторами и врожденными заболеваниями на этапе формирования зубных зачатков.

Как укрепить зубную эмаль?

Уровень современной стоматологии позволяет успешно устранять дефекты зубной эмали посредством терапевтических и ортопедических методик. При серьезных проблемах приходится применять коронки, композитные или керамические виниры, однако лучший вариант – это сохранить здоровые и натуральные зубы. Сегодня множество производителей предлагают различные средства, которые помогают избежать таких проблем, как размягчение, эрозия и истончение зубной эмали.

Укрепление зубной эмали у взрослых

• Регулярный прием витаминов B6 и B12, группы D, а также препаратов, способствующих усвоению кальция и фтора.
• Лечебные и профилактические гели и зубные пасты. Чистка зубной эмали неабразивными средствами, в составе которых есть кальций, фтор и другие компоненты для укрепления эмали.
• Минерализация зубной эмали и регулярная профилактическая чистка зубов. Если у вас от природы слабая зубная эмаль, данные процедуры необходимы для предотвращения развития кариеса и прочих заболеваний. Отбеливание зубной эмали можно проводить только после консультации с лечащим врачом, который подтвердит отсутствие противопоказаний.
• Профилактика в домашних условиях. Массаж десен, употребление в пищу овощей, фруктов и бобовых.

Помните, что зубная эмаль разрушается не за один день, а в течение многих лет, поэтому чем раньше вы начнете за ней ухаживать, тем дольше сохраните привлекательную улыбку.

Укрепление зубной эмали у детей

• Фторирование. Нанесение специальных фторсодержащих лаков на поверхность зубной эмали. После прорезывания зубов процедуру рекомендуется проводить два раза в год.
• Использование профилактических кап и аппликационных гелей, содержащих кальций, фтор и витамины.
• Герметизация фиссур для защиты жевательных зубов от кариеса.

Профилактика и защита зубной эмали у детей поможет избежать серьезных проблем в будущем, поэтому заботиться о зубах нужно начинать с момента их прорезывания.

Составы эмалей

Эмаль по одному из старинных рецептов приготавливается из одной части кварцевого песка, одной части борной кислоты и двух частей свинцового сурика. Для придания цвета добавляются пигменты: окись кобальта (синий-чёрный), окиси кадмия (красный), окиси меди (зелёный).

Современные эмали состоят из двуокиси кремния, борного ангидрида, окиси титана, окиси алюминия, окислов щелочных и щёлочноземельных металлов, цинка, свинца, различных фторидов. Эмалевые покрытия используются везде, где надо добиться долговременной химической стойкости покрытия — трубы, химические реакторы и т. д.[1]

Применение

Для нанесения шликера в производстве эмали используют различные способы: окрашивание погружением, обливом, пульверизатором, электростатическое нанесение. После сушки эмаль обжигают (сплавляют) при температурах от 750 до 950 °C.

Применение эмали для защиты чёрных металлов от коррозии в ряде случаев позволяет заменить дорогостоящие сплавы. В этом случае в качестве основы можно использовать обычное железо (точнее, недорогую низкоуглеродистую сталь).

Глазу́рь

Глазу́рь (нем. Glasur, фр. glaçure) — стекловидное покрытие на поверхности керамического изделия. Кроме того, глазурью также называют исходный материал, или смесь материалов, которые после нанесения на керамическое изделие и обжига дают соответствующее покрытие. В древней Руси глазурь также называли поливой [1].

Содержание

1 Виды глазурей

1.1 Цветные глазури

2 Примечания

3 Литература

4 Ссылки

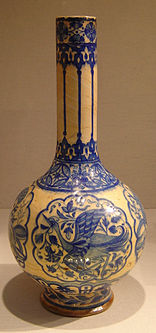

Керамическая ваза покрытая глазурью

Виды глазурей

Глазури могут быть прозрачными или непрозрачными, бесцветными или окрашенными, блестящими или матовыми. Основой глазури является каолин, кварц и полевой шпат. В состав глазури вводят также оксиды металлов.

В зависимости от способа приготовления глазури подразделяются на сырые и фриттованные. Сырые глазури наиболее просты: все компоненты измельчают и смешивают с водой до определённой плотности глазурного шликера. Для получения фриттованной глазури компоненты глазурной смеси фриттуют, то есть сплавляют (обычно при температуре 1200—1300 °C), вследствие чего образуются нерастворимые силикаты и другие соединения. После плавления фритту выливают в ёмкость с водой, где она остывает, затем высушивают и тщательно измельчают в ступе.

Различают глазури туго- и легкоплавкие. Тугоплавкие применяются для фарфора, шамота, твёрдого фаянса. Температура их плавления 1125—1360 °C. Для майолики берут глазури, которые плавятся при температуре 900—1100 °C.

Цветные глазури

Для декорирования изделий из фарфора и майолики часто применяют яркоокрашенные цветные глазури, т. н. поливы. Цвет достигается введением в бесцветную глазурь оксидов и солей металлов. Так, окись кобальта даёт цвет от светло- до темно-синего; окись хрома — зелёный, а при наличии олова — розовый, красный; окись меди используют для получения изумрудно-зелёной, сине-зеленой глазури, а также глазурей медно-красных оттенков для восстановительного обжига; соединения с марганцем дают коричневые, розовые цвета; окись железа — от жёлтого и красного до коричневого и чёрного и т. д.
