Состав шамотного кирпича по госту – ГОСТ 1598-96 Изделия огнеупорные шамотные для кладки доменных печей. Технические условия, ГОСТ от 15 декабря 1999 года №1598-96

Содержание

Шамотный кирпич, что это такое: состав, характеристики, укладка.

Пожарная безопасность – одно из главных требований, предъявляемых к объектам строительства. Её обеспечивают используемые для возведения конструкций материалы. Шамотный кирпич – один из немногих строительных элементов, который способен выдерживать высокие температуры и не воспламеняться, не поддерживать горение.

Производство

Пожароустойчивый шамотный кирпич: из чего делают этот строительный материал? В состав входят компоненты, количество которых зависит от сорта изделия:

  • Шамот – мелкоизмельченная огнеупорная глина, прошедшая процедуру предварительного обжига;
  • Графит;
  • Кокс;
  • Кварц крупномолотый;
  • Оксид алюминия.

Ингредиенты смешивают и отправляют в печь с высокой температурой для «спекания», во время которого образуются крепкие связи между компонентами. Оксид алюминия определяет пористость кирпича, его устойчивость в агрессивным воздействиям влажности, химических веществ, стойкость к высоким температурам.

Изделия формуют разными способами:

  • Литье из шликера;
  • Пластичный и полусухой метод;
  • Термопластичное прессование;
  • Горячее прессование;
  • Плавление.

Разновидности

Шамотный кирпич классифицируют на 4 группы:

  1. Основной с классическим составом.
  2. Углеродистый – самый огнестойкий материал, способный выдерживать максимальный нагрев. В состав такого включают большое количество графитового кокса или измельченного графита.
  3. Глиноземный имеет в составе особые породы глины;
  4. Кварцевый включает в себя кварцевый песок или песчаник. Изделием выкладывают участки конструкций, соприкасающиеся с огнем. Например, внутренние стенки каминов, дымоходы, печи.

Как выбрать шамотный кирпич: размеры и формы изделий столь разнообразны, что из них можно выложить конструкцию любой формы и периметра.

Нет единственно правильных размеров огнеупорного кирпича:

  • Длина может составлять 230, 250, 300, 460, 600 мм.
  • Ширина – 114, 124, 150, 230;
  • Высота – 40, 45, 55, 65, 75, 90 мм.

Наиболее часто применяют 230 × 114 × 65 мм и 250 × 124 × 65 мм.

Технические характеристики

Главное, почему используют шамотный кирпич – характеристики материала.

Характеристика Ед. изм. Значение
Плотность Кг/м3 1700…1900
Прочность Марка 75…250
Показатель огнестойкости Температурный предел 1100…1800
Теплоёмкость кДж/кг*С 1,04
Теплопроводность Вт/м*С 0,6
Морозостойкость
Циклов, марка
15…50
Коэффициент линейного расширения 10-6/°C 5,3



Разница значений обусловлена используемым составом у производителей и долевым количеством компонентов. В таблице приведены усредненные показатели.

Основополагающие компонент, определяющий физические свойства — оксид алюминия. Чем его больше, тем более жаркую среду способен выдержать кирпич.

Особенности укладки

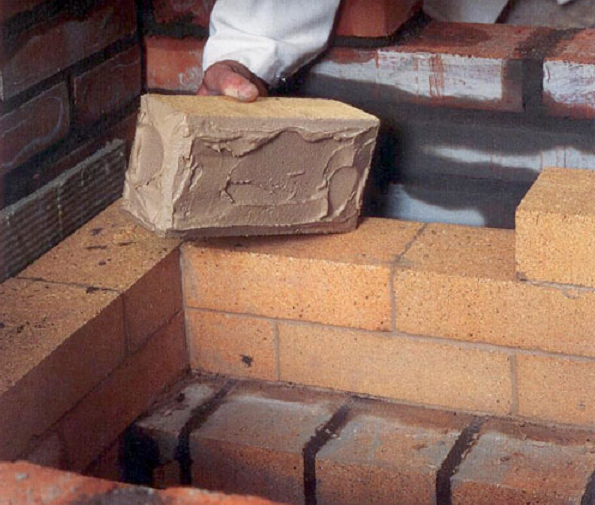

Чтобы получить надежную огнеупорную конструкцию, необходимо соблюдать технологию кладки и знать, на что кладут шамотный кирпич.

Внимание на раствор

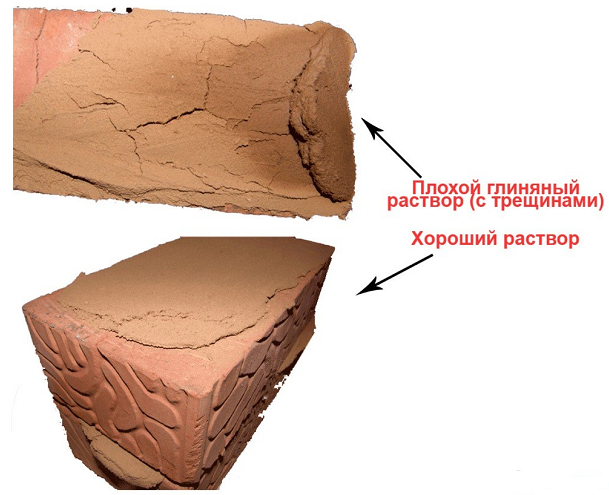

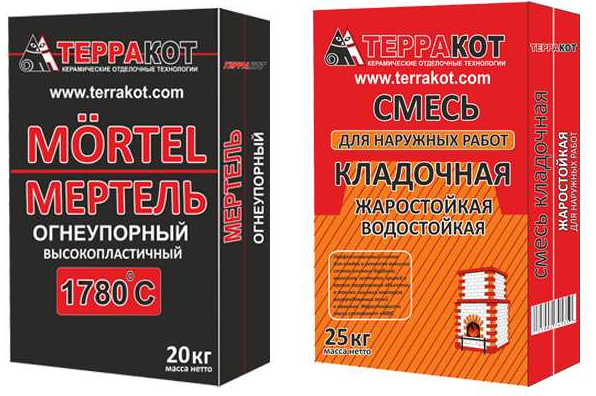

Для связки кирпичей в кладке используют только огнеупорные растворы. Их можно приготовить самостоятельно или приобрести готовую смесь в магазине. Её название – шамотный мертель. Сухой порошок заливают мягкой очищенной водой до образования консистенции густой сметаны. Замес производят не менее 5 минут, затем оставляют его в покое на час, затем повторяют операцию.

Допускается добавление цемента из расчета 15% от сухого шамотного вещества длят придания большей прочности будущим швам.

На что класть шамотный кирпич, если нет готовой смеси? Разумеется, собрать и приготовить раствор самостоятельно. Для этого берут каолиновую или кембрийскую голубую глину, замачивают ее на 12-36 часов, регулярно перемешивают. После берут сито с ячейкой 3 мм и пропускают размокшую массу через него. Добавляют шамотный песок в пропорции 2:1 (песок : глина). Доводят до нужной консистенции и приступают к работе.

Раскладка кирпича

Прежде, чем приступить к раскладке, размечают периметр будущей конструкции. Затем без раствора выкладывают кирпичи и оставляют зазоры. Выводят углы, при необходимости корректируют размеры изделий.

Чем резать шамотный кирпич? Для этого подойдет болгарка с алмазным диском, поскольку материал отличается высокой твердостью.

После распределения всех элементов заготовку разбирают в обратном порядке. Перед кладкой кирпичи помещают в воду на пару секунд для повышения схватываемости рабочих поверхностей и предотвращения впитывания влаги из раствора.

Процесс укладки огнеупорного камня трудоёмкий, необходимо соблюдать качественно заполнять швы при кладке, чтобы в процессе эксплуатации в них не попадала вода и мусор.

технические характеристики, размеры, применение, цена

Что такое шамотный кирпич, известно всем, кто хоть раз обустраивал добротную печь в бане или камин в своем доме. А вот новичкам, которые только познают эти азы, стоит присмотреться к столь необычному материалу. Сегодня мы рассмотрим основные виды печных блоков, их свойства и определимся со стандартными размерами.

Оглавление:

  1. Технические параметры кирпича
  2. Маркировка и размеры
  3. Разновидности и сфера применения
  4. Расценки

Состав и характеристики

Как и традиционный керамический, огнеупорный кирпич изготавливается из глины, но не обычной красной, а из желтого шамота. Камни, на 2/3 состоящие из него, относятся к глиноземным видам жаростойких материалов. Они способны не только выдерживать экстремально высокие температуры, но и сопротивляться деформациям под давлением в таких сложных условиях. Обжиг шамотный кирпич проходит при +1300 °С (керамика спекается при +1100 °С). Да и в процессе своей дальнейшей эксплуатации он спокойно переносит длительный контакт с открытым огнем. Прочие положительные характеристики приобретает благодаря добавкам: графиту, измельченному кварцу, коксу и различным оксидам.

Основные свойства и технические характеристики шамотного кирпича, изготовленного по ГОСТ:

  1. Прочность на сжатие – 15-23 Н/мм2.
  2. Теплопроводность – 0,84-1,28 Вт/м·°С.
  3. Средняя рабочая температура – не менее +1350 °С, хотя фактические показатели огнеупорности значительно выше и достигают +1730 °С.
  4. Средний вес кирпича одинарного размера – 3,7 кг. Изделия, выпускаемые по ТУ, могут иметь массу 2,5-6,0 кг.
  5. Химическая стойкость к щелочам и кислотам.
  6. Водопоглощение (для плотных материалов) – на уровне 7%.

Основным компонентном, который производители вводят в огнеупорную смесь, является оксид алюминия. Он увеличивает механическую прочность блоков и их стойкость к агрессивным веществам. Кроме того, содержание Al2O3 влияет на пористость готового материала, а значит, и на его теплоемкость. Поэтому была введена классификация огнеупоров по показателям пустотности, согласно которой шамотный кирпич разделен на восемь групп – с отношением внутренних пор к общему объему от 3 до 85%. Но в этом случае стоит придерживаться золотой середины, ведь камни с небольшим удельным весом заметно теряют в прочности.

Легкий кирпич (ШЛ или ШЛТ) имеет несколько иной состав, так как для получения высоких показателей пустотности сюда включаются органические компоненты вроде торфа или опилок. После обжига они просто выгорают, оставляя в теле камня поры соответствующего размера. Основные характеристики, которыми обладает огнеупорный кирпич марки ШЛ:

  • Плотность – 0,3-0,9 т/м3.
  • Прочность на сжатие – 1,0-3,5 Н/мм2.
  • Теплопроводность – 0,2-0,7 Вт/м·К.
  • Огнеупорность – +1300 °С.

Несмотря на свой малый вес, такие изделия способны работать при очень высокой температуре, но в основном находят применение лишь в качестве теплоизоляции печей и горячих агрегатов (паропроводов, котлов). Частным застройщикам стоит купить легкий огнеупорный кирпич для сокращения расходов энергоносителей на обогрев. С его помощью можно снизить теплопотери отопительных приборов и сэкономить от 10 до 45% топлива.

Марки и размеры

Согласно ГОСТ 8691-73 различают следующие марки печных блоков:

  1. ША – обычный огнеупорный кирпич, выдерживающий температуру нагрева в +1730 °С. Его кажущаяся плотность – 2-2,1 т/м3, несмотря на достаточно большое содержание оксида алюминия.
  2. ШБ – тот же шамот, но уже общего назначения, который работает при +1670 °С. Весит он чуть меньше, чем ША (1,9-2,0 т/м3), и среди частных строителей пользуется популярностью.
  3. ПБ и ПВ – полукислый шамотный кирпич, в составе которого присутствует большое количество оксида кремния (SiO
    2
    ). Имеет пустотность около 30% и плотность 0,9 т/м3, что позволяет ему медленнее нагреваться и так же долго остывать. Этим маркам находится применение при строительстве мангалов, тандыров, барбекю и дымоходов – приобрести их можно по очень доступной цене.
  4. ШЛ – уже рассмотренный нами выше жаростойкий материал с малым весом.

Существуют и другие виды огнеупоров, но они более востребованы в металлургической и химической промышленности. Независимо от марки размеры шамотного кирпича, установленные ГОСТ, должны выдерживаться. Определить стандартные параметры для конкретного одинарного изделия можно по индексу, который идет сразу после буквенного обозначения.

Индекс12345678910
Длина, мм230
250
300345
Ширина, мм6585114150124150
Высота, мм6510075654065756575

Сам отраслевой стандарт разделяет полнотелый огнеупорный кирпич на несколько видов и серий, где для каждого предусмотрены свои линейные параметры:

  • Прямоугольный – с размерами постели 230х114 и 230х172 мм может иметь высоту 64 или 76 мм. Кирпич 345х114 – только 76 мм.
  • Лещадка – здесь предусмотрено всего два типа: 230х114х64 или 230х114х38 мм.
  • Плитка – шамотный кирпич с квадратной постелью 230х230 мм и высотой 64 либо 76 мм.

У полуторных и трехчетвертных блоков имеется своя маркировка и ряд стандартных размеров.

Тип
Полуторный
Трехчетвертной
Индекс111213141516171819
Длина, мм230250300172187
Ширина, мм172187225114124
Высота, мм7565756575657565

Основные виды

Из шамотной глины кирпич может изготавливаться разными методами: литьем из шликера или расплава, полусухим формованием, горячим или термопластичным прессованием. И это далеко не полный перечень существующих технологий, поскольку сегодня многие заводы всерьез занимаются разработкой новых способов производства огнеупоров с разными характеристиками. Особое внимание уделяется методам, позволяющим сделать кирпич еще и стойким к сверхнизким температурам.

Для потребителей же наиболее полезна классификация, где огнеупорный материал разделен на виды по форме и размеру:

  • Прямые и клиновидные (последние можно купить для выкладки арочных проемов и сводов).
  • Фасонные – нашли применение в отделочных работах.
  • Подвесные – также идут на внутренние своды, но уже в мощных промышленных печах.

Также из шамота делают трубы, жаростойкие кожухи, лабораторные тигли и прочие изделия.

Назначение и применение

Огнеупорность шамотной глины определила основную сферу использования изделий из нее. Это строительство различных печей или футеровка топок и дымоходов. Ведь сжигание топлива в их камерах и отведение раскаленных газов повышает температуру металлических элементов до такой высокой отметки, что на контакте обычный кирпич оплавляется и теряет пластичность, при остывании рассыпаясь в крошку.

Непревзойденная температуростойкость шамота позволяет использовать огнеупорный кирпич не только для строительства и обкладки банных печей или домашних каминов. Он весьма востребован на горячих производствах: в металлургии, на теплоэлектростанциях, в химпроме и стеклодувной промышленности.

Стоимость

КомпанияМаркаРазмеры, ммЦена, руб/шт
Боровичский комбинатША-5

ША-6

ША-8

230х114х65

230х114х40

250х124х65

51

40

50

ОгнеупорЭнергоХолдингШБ-5

ШБ-8

230х114х65

250х124х65

36

42

ЗАО «Кэмп»ШЛ-5

ШЛ-8

230х114х65

250х124х65

72

85

Витебский КЗПБ-5230х114х6525

Шамотный кирпич (огнеупорный): характеристика, маркировка

При строительстве печи или топки из кирпича следует учесть, что красный кирпич для этих целей – это не лучшее решение. Несмотря на практичность и популярность этого стройматериала, действие высоких температур может разрушительно отразиться на глине, из которой он изготовлен. При достижении 1200 ºС глина начинает плавиться, а при остывании – крошиться.

Поскольку самая обычная бытовая печь прогревается примерно до 800ºС, то для ее корпуса можно использовать красный кирпич, но только в местах, не касающихся к дверцам или чугунным плитам. Металлические элементы нагреваются до максимума, и тем самым могут разрушить простой кирпич. В этих местах лучше использовать огнеупорный материал.

Огнеупоры делятся на несколько подвидов:

  • основной;
  • углеродистый;
  • кварцевый;
  • глиноземный.

Одна из разновидностей глиноземного вида – шамотный кирпич. Это распространенный материал, хорошо переносящий любые перепады температуры. Благодаря своим техническим свойствам шамотный кирпич пригоден как для частного строительства, так и в масштабах промышленности.

Дальше можно подробнее ознакомиться с основными характеристиками шамотного кирпича.

Характеристики

Качественные показатели, характеризующие шамотный кирпич, строго контролируются со стороны государства. В ГОСТе прописаны показатели, отражающие вес шамотного кирпича и его размеры, состав сырья с процентным содержанием оксида алюминия, а также технологические свойства: прочность, геометрические параметры, огнеупорность, пористость.

Основные показатели приведены в таблице:

При изготовлении изделий многие производители ориентируются на собственные ТУ вместо условий, прописанных ГОСТом. Поэтому при выборе материала возникает вопрос, какой кирпич брать. Ведь по ряду характеристик изделия, произведенные по ГОСТу и по ТУ производителя, очень часто не совпадают. В таком случае лучше по возможности приобретать товар с ГОСТовской отметкой, т. к. он качественней.

Что касается геометрических параметров, в ГОСТе прописан размер стандартного прямоугольного изделия 230х113х65 мм, и это считается оптимальным материалом для строительства кирпичных сооружений. Но сегодня допустимы и другие размерные характеристики, поэтому рынок заполнен разнообразной продукцией от разных производителей.

Масса изделий также имеет различные показатели, и колеблется в диапазоне от 2,8 кг до 4,5 кг, при допустимой массе по ГОСТу – 3,7 кг. При закупке не стоит забывать об этом, т. к. от массы зависит теплопроводность материала. Для сохранения тепла в помещении нужно выбирать материал с большей массой, потому что маленький вес увеличивает его теплопроводность.

От количественного содержания в составе строительного материала оксида алюминия зависит устойчивость к влиянию химических веществ, щелочей и высокой температуры. Содержание этого элемента в составе влияет на структуру материала, делая его пористым. А пористый кирпич нагревается достаточно долго, но и остывает дольше обычного, сохраняя полученное тепло.

В то же время с увеличением пористости снижается прочность. Поэтому стоит подбирать материал с оптимальной плотностью от 1700–1900 кг/м. Также плотность влияет на такие свойства, как: влагопоглощение, теплоизоляция, сцепление с монтажным раствором и вес шамотного кирпича.

Определить пористость кирпича можно, всего лишь подержав различные варианты в руках.

Подведя итог, можно сказать, что при выборе такого строительного материала следует брать во внимание стандарты выпуска, размеры, массу, содержание оксида алюминия и плотность.

Маркировка

Для удобства классификации и простоты в выборе этого строительного материала, была разработана маркировка, благодаря которой можно сразу определить свойства материала. Она отражает размеры изделий, температурные свойства и технические характеристики.

Наиболее популярные марки шамотного кирпича: ША, ШБ, ШАК, ШУС, ШВ, ПВ и ПБ.

На примере бруска с маркировкой ШБ 5 СЛ расшифруем данные от производителя.

Ш – буква, говорящая о принадлежности изделия к виду шамотных алюмосиликатных кирпичей;
Б – кирпич, выполненный по требованиям ГОСТа, и относящийся к классу огнеупорности Б. Существует также класс А.

Шамотный кирпич класса А выдерживает температуру до 1350 С, а класс Б – 1400 С.

Отметка о ГОСТе гарантирует соответствие строительного изделия перечню из заданных параметров: целостность, соблюдение размеров, прочность, температура эксплуатации.

Если на этом месте находится цифра, без присутствия буквы после Ш, значит, что шамотный кирпич был произведен по ТУ производителя.

Сама цифра означает геометрические параметры, указанные в таблице ниже. Т. е. наш пример соответствует размерам 230х114х65 мм.

СЛ – указывает на производителя изделия. СЛ здесь – Сухоложский огнеупорный завод, а БГ – Богдановичский.

Есть и более глубокая классификация внутри каждой марки: по форме, размеру, теплопроводности.

Таблица с распространенными видами шамотных кирпичей, согласно ГОСТу 8691-73:

Кроме стандартной прямоугольной формы кирпича шамотного, существует еще трапециевидная и клиновая.



Область применения

Благодаря своей стойкости к температурным перепадам и воздействию щелочей и химических веществ, шамотный кирпич имеет широкую область применения. Он используется на промышленных предприятиях в установках, выделяющих во время горения активные химические вещества: доменные печи, котлы, топливные камеры.

Раствор, используемый при создании тепловых устройств, тоже имеет большое значение. Обычно для смешивания используют те же составляющие, что применяются в производстве кирпича. Это придает печи высокий уровень термоустойчивости.

Чтобы уложить кирпич шамотный марки ШБ–5 или ШБ–8 используется огнеупорная глина с толченым кирпичом в составе. Полученный раствор называется «Мертель» или «шамотная глина».

Перед закладкой печного оборудования следует рассчитать рабочую температуру будущей конструкции. От этого показателя зависит ширина монтажного шва между шамотными кирпичами. Чем больше рабочая температура, тем тоньше кладочный слой. Порой он не превышает 1 мм. Такая работа требует высокого уровня мастерства от исполнителя, и хорошего качества приготовленного раствора.

Вследствие этого увеличивается расход и стоимость необходимых материалов, и выбирать нужно марки изделия с более высокой устойчивостью к огню.

Несмотря на все преимущества, существуют нюансы, ограничивающие применение шамотного кирпича (отрицательные моменты):

  • гигроскопичность – способность впитывать влагу. Это качество снижает прочность изделия при нагревании и увеличивает его вес.
  • Низкая устойчивость к замерзанию. Лучше всего низкие температуры выдерживает шамотный кирпич марки ШБ–5, ШБ–45, ШБ–94. Не подойдет для бытовых печей ШБ–8, т. к. при непостоянной работе печь, остывая, начинает крошиться.
  • Большая плотность изделий. Такой материал трудно режется, если нужно изменить изначальные размеры.
  • Высокая стоимость, длительное время прогревания и необходимость в приготовлении специальной монтажной смеси.

Как отличить брак

К качеству шамотного кирпича предъявляются особые требования, т. к. от него зависит прочность будущей печи, ее устойчивость к высоким температурам и способность к сохранению тепла. Поэтому стоит исключить даже малейший брак изделия.

Проверяется это очень просто. Если постучать по кирпичу, качественное изделие издаст металлический звонкий звук. Глухой звук говорит о недостаточном обжиге в процессе производства.

Для проверки на прочность нужно ударить по нему сильнее. Качественный брикет расколется на крупные части, а мелкие крошки в итоге говорят о браке.

Для закладки печей нельзя применять некачественные кирпичи. Они приобретают не присущие свойства впитывания и удерживания влаги. Такой материал теряет три четверти своих полезных качеств в отличие от сухого.

Заключение

При покупке шамотного материала следует обращать внимание на информацию маркировки, чтобы иметь представление о производителе и классе огнеупора. Для строительства некоторых объектов может понадобиться совмещение нескольких видов шамота, в зависимости от расположения материала и возложенных на него функций.

Для расчета оптимального количества шамотного кирпича разных марок и размеров, возможно, понадобится помощь специалистов, которые помогут сэкономить при покупке стройматериалов.

Похожие статьи:

Шамотный кирпич: виды и технические характеристики

Для возведения конструкций, постоянно подвергающихся воздействиям высоких температур, обычный кирпич не подойдет. Для этих целей используют специальные огнеупорные кирпичи. Они бывают нескольких видов, но наибольшей популярностью пользуется шамотный кирпич. Качественные и технические характеристики шамотного кирпича позволяют использовать этот материал как в промышленных целях, так и в частном строительстве. Рассмотрим основные характеристики, присущие этому материалу, и его основные виды.

Особенности шамотного кирпича

Фигурный огнеупорный шамотный кирпич

Шамотный кирпич, что это такое, и какие компоненты придают ему такие уникальные свойства? Эти изделия можно легко узнать даже по внешнему виду – ему присущ желтовато-песочный окрас и зернистая однородная структура.

Своим свойствами он обязан технологии производства. В процессе изготовления сырьевая смесь подвергается формовке и обжигу при повышенных температурах. На каждой из стадий специалистами строго контролируется и время обработки изделий, и показатели температуры.

Если кирпичный блок не додержать в печи, он не будет иметь достаточной прочности. Нарушение технологии легко определить даже визуально – такое изделие имеет более светлый оттенок, чем тот, что задан стандартами.

На высокие показатели огнестойкости в большей степени оказывает влияние состав шамотного кирпича. Изделия получают из особых марок глины (проще говоря – «шамота») и некоторых добавок. В качестве дополнительных компонентов, в основном, используется оксид алюминия. Он-то и придает шамотным блокам ту прочность и стойкость к агрессивным химическим воздействиям, которыми и славится материал. В зависимости от того, сколько оксида алюминия добавили в смесь, варьируется пористость готового изделия. Пористость, в свою очередь, напрямую влияет на теплопроводность шамотного кирпича.

Чем более пористый кирпичный блок, тем больше времени ему потребуется на то, чтобы разогреться, но и остывать при этом он будет гораздо медленней. Но если показатели пористости повышены, это негативно сказывается на прочности изделия – он крошится и деформируется под действием больших нагрузок.

Итак, шамотный кирпич предельно прочен, огнестоек, обладает высокой теплоемкостью и устойчив к негативным воздействиям окружающей среды. А какие недостатки ему свойственны? Выделим несколько:

  • Блоки не поддаются резке, поскольку очень прочны.
  • Изделия часто разняться по размерам (даже те, что из одной партии).
  • Материал довольно дорого стоит.

Технически характеристики шамота

Основные характеристики шамотного кирпича

Шамотный кирпич незаменим в сфере частного строительства. Это самый оптимальный вариант при возведении печей и каминов. Выбрав качественный материал, конструкция прослужит долгие годы, не деформируясь и не изнашиваясь.

Основные характеристики огнеупорного шамотного кирпича приведем в виде таблицы:

Показатель Значение
Огнестойкость, °C 1100-1800
Плотность, кг/м³ 1700–1900
Коэффициент теплопроводности, Вт/м °С 0,6
Марка прочности 75–250
Марка морозостойкости 15–50
Пористость, % 3-85

Каждый из показателей строго регламентируют госстандарты. Они определяют:

  • Размер и массу изделий.
  • Сырьевой состав (содержание оксида алюминия).
  • Конечные технологические свойства материала (марку, прочность, геометрию, пористость, огнестойкость).

Но далеко не вся продукция, представленная на современном рынке, контролируется ГОСТом – часто производители для изготовления шамотного кирпича используют собственные ТУ. Вот тут-то и бывают некоторые расхождения по ряду параметров.

Кирпичи, маркированные только буквой и сразу же цифрой, скорее всего, выпущены по ТУ.

А какую продукцию лучше покупать – выпущенную по ГОСТу или по ТУ? Если есть такая возможность, то лучше остановить свой выбор на изделиях, произведенных по государственным стандартам, поскольку, как показывает практика, такой шамотный кирпич намного лучше по качеству.

Несмотря на огромный ассортимент продукции, производители чаще выпускают шамот в виде прямоугольных блоков. Размеры шамотного кирпича по ГОСТ следующие: длина – 230 мм, ширина – 113 мм, высота – 65 мм. Именно такие параметры наиболее оптимальны для возведения кирпичной конструкции. Но поставщики сейчас предлагают своим покупателям материал и с другими геометрическими параметрами. Это вполне допустимо существующими ныне стандартами.

Помимо размера, варьируется и вес шамотного кирпича. ГОСТ устанавливает допустимую массу 1 блока в пределах 3,7 кг. Впрочем, в продаже можно найти изделия как больше, так и меньше по массе – 2,8-4,5 кг. Закупая сырье, на вес кирпича тоже стоит обратить внимание, поскольку он напрямую влияет на показатели его тепловодности.

Чем меньше масса кирпича, тем коэффициент теплопроводности выше. Это, естественно, негативно скажется на сохранении тепла в помещениях.

Виды шамотного кирпича

Разнообразие форм шамотного кирпича

Идя на встречу своим потребителям заводы-производители, предлагают им самые разные виды шамотного кирпича, отличающиеся не только по размеру и массе, но и по форме, технологии изготовления, степени пористости.

На строительном рынке сегодня можно найти шамот самой разной формы:

  • прямой,
  • клиновидный,
  • трапецеидальный,
  • арочный.

Благодаря такому разнообразию форм изделий, становится возможным возведение различных по своей конструкции сооружений.

Учитывая степень пористости материала, шамотный кирпич бывает:

  • особо плотным (пористость – менее 3 %),
  • высокоплотным (пористость – 3-10 %),
  • плотным (пористость – 10-16%),
  • уплотненным (пористость – 16-20 %),
  • среднеплотным (пористость – 20-30 %),
  • повышеннопористым (пористость – 30-45 %),
  • легковесным (пористость – 45-85 %),
  • ультралегковесным (пористость – более 85 %).

Данные свойства шамотного кирпича помогут определиться с маркой изделий при их выборе для конкретной строительной конструкции.

А по методу формования блоков, шамот подразделяется на:

  • литой из шликера,
  • формованный пластичным или полусухим методом,
  • плавленый,
  • термопластичнопрессованный,
  • горячепрессованный.

Специалисты крупных заводов активно разрабатывают новые виды изделий, улучшая технологию их изготовления и добавляя к составу различные компоненты, повышающие свойства готового материала. К примеру, есть кирпич, который выдерживает предельно низкие температуры.

Еще почитать:

Выбираем пресс для изготовления кирпича своими руками.

Инструкция, как построить мангал из кирпича своими руками.

Марки шамотного кирпича

На каждом огнеупорном шамотном блоке непременно стоит маркировка, по которой можно узнать основные технические характеристики и параметры материала. Сегодня шамотный кирпич выпускается разных марок. Обозначим их:

  • ША, ШБ и ШАК. Эти кирпичные блоки универсального использования пользуются наибольшей популярностью среди частных строителей. На их основе выкладывают камины и печи. Кирпичи данных марок с легкостью выдерживают воздействие температур до 1690 ˚C и славятся своей прочностью. В данном случае можно видеть идеальное соотношение цена/качество.
  • ШУС и ШВ. Теплоемкость шамотного кирпича этих марок на довольно высоком уровне, а потому они применяются в промышленной сфере – для обмуровки стен конвективных шахт и газоходов парогенераторов.
  • ПБ. Данные изделия чаще используются в бытовых целях, например, для кладки печей-барбекю.
  • ПВ. Кирпичи этой марки можно использовать при возведении дымоходов и внутренних стен каминов.
  • ШК. Изделия берутся для изготовления агрегатов по производству кокса.
  • ШЛ. Это легковесный шамотный кирпич, активно используемый сегодня для футеровки различных видов печей с температурой нагрева не более 1300 °С. Благодаря невысокому коэффициенту расширения, данный материал можно применять и для облицовки подов. Кирпич ШЛ выпускается более чем в 50 типоразмерах. Самые востребованные среди строителей подвиды легковесных блоков: ШЛ-0,4; ШЛ-0,9; ШЛ-1; ШЛ-1,3. Своим небольшим весом изделия обязаны высоким показателям пористости.
  • ШЦУ. Это двусторонние торцевые кирпичные блоки, которые применяются при кладке вращающихся печных конструкций.

Каждая марка имеет свои размеры шамотного кирпича, вес и конкретные технические характеристики. И всякая марка, к тому же, представлена целым рядом разновидностей изделий. В качестве примера возьмем марки ША и ШБ. Кирпич ША 8 содержит в своем составе больше оксида алюминия, что несколько увеличивает показатель его огнестойкости по сравнению с такого же размера блоком марки ШБ 8. Естественно, эти различия сказываются и на конечной стоимости материала.

Получается, что маркировка – это первое, на что нужно обращать внимание при покупке материала. Как же прочитать маркировку на изделии? Предположим, что на блоке значится надпись: «ША-5 СЛ:». Такое клеймо означает, что перед нами блок шамотный алюмосиликатный. Буква «А» сообщает, что кирпич изготовлен по ГОСТу и относится к классу А огнестойкости. Цифра «5» говорит о геометрических параметрах изделий, согласно стандартизованной таблице (в нашем случае это – 230*140*65 мм). А последнее сочетание букв указывает на производителя.

Это интересно:

Из какого кирпича кладут печь?

Гле купить и цена шамотного огнеупорного кирпича.

Вреден ли шамотный кирпич?

Среди неосведомленных людей бытует миф, будто шамотный кирпич в процессе эксплуатации может наносить вред здоровью человека. Так ли это?

Спешим вас заверить, что вредность шамотного кирпича никакими исследованиями не доказана. Материал этот изготавливается из экологически чистого материала – глины. Пусть она и имеет немного другие свойства, все же – это обыкновенная глина. И даже при воздействии предельно высоких температур шамотный кирпич не выделяет в атмосферу никаких вредных веществ. В противном случае, и глиняная посуда считалась бы опасной для жизни человека.

Огнеупорный кирпич для печи: требования, виды и характеристики

Всем известно, что печка — сердце бани, а топка — самый главный элемент печи, которую печники старой школы так и называют — «сердце». Правильно возведенная печь — залог качественного пара и быстрого и экономичного прогрева парного помещения. И рядовой кирпич для такого дела не подойдет, нужен специальный. Какой же он огнеупорный кирпич для печи и как его правильно подобрать и использовать? Разбираемся.
Кирпичи и их виды

Основные требования к кирпичу огнеупорного класса

Банная печь работает в сложных условиях. На выходных парную бани разогрели до 100 градусов Цельсия, а потом до следующих выходных она стоит в условиях пониженных, а порою и отрицательных температур и такие циклы повторяются еженедельно. Горячие части печи, в частности ее топка разогреваются до серьезных температур, в некоторых вариантах до 1100 градусов Цельсия.

При этом нужно помнить, что рядовой керамический кирпич плохо реагирует на контакт с открытым пламенем, а при температуре превышающей 1150 градусов, у него начинается неустойчивая пластичная деформация, или как говорят печники «топка плывет». Поэтому, вполне очевидно, что рядовой керамический кирпич для возведения горячих частей не годится, необходим исключительно огнеупорный.

Таким образом можно четко сформировать перечень основных потребительских требований относимых к качеству огнеупорного кирпича:

  1. Стойкость к долговременному воздействию открытого пламени без признаков проявления деструкции.
  2. Устойчивость к высокой температуре, с показателем не ниже 1400 градусов Цельсия.
  3. Возможность хорошо переносить цикличные перепады температуры от 1100 градусов вплоть до отрицательных.
  4. Хорошая механическая прочность.
  5. Достаточная теплоемкость и удовлетворительная теплопроводность.
  6. Низкая динамика инерционности, при которой печь умеренно прогревается и медленно остывает равномерно отдавая аккумулированное тепло в окружающее пространство.

Виды огнеупорного кирпича

Виды огнеупорного строительного материала
Специальный материал с выраженными огнеупорными качествами находит применение и в быту и в производстве, особенно в металлургическом и литейном. Какова же классификация такого кирпича, в зависимости от сырья, из которого он изготовлен:

  • Кварцитный — кирпич, для производства которого используется мелкомодульный обогащенный кварцевый песок и определенных сортов глина. Затворенная и отформованная смесь впоследствии обжигается в туннельных печах;
  • Основной огнеупор или динас — более чем на 90 % состоит из кремнеземов, связанных с помощью извести. Отформованные изделия обжигают при температуре 1460 градусов Цельсия и используют для возведения промышленных печей: мартеновских, стекловаренных, для выжигания кокса. В быту такие изделия используют крайне ограниченно;
  • Углеродистый или графитовый огнеупор отличается насыщенным темным цветом из-за включения в формовочную смесь углеродистых компонентов, в частности графита. Благодаря специфики применения в быту также распространения не получил;
  • Шамотный кирпич — изготавливается на основе огнеупорной глины — каолина, причем для повышения тех или иных эксплуатационных качеств в состав рецептуры вводятся добавки: циркониевые, корундовые и прочие. Ввиду оптимального соотношения цены и высоких потребительских качеств очень широко используется в быту, в печном строительстве. Выдерживает температуру до 1600 градусов, устойчив к воздействию открытого пламени, хорошо перерабатывается в шамотную крупу, которая применяется в составе огнеупорного раствора при кладке и ремонте банных печей. Отличается светлым цветом, от песочного до кремового в интерпретациях оттенков, зависящих от исходного сырья и особенностей обжига.

Таким образом, из всего многообразия, которым представлен огнеупорный материал для печей, шамотный кирпич стоит признать наиболее оптимальным для применения при возведении банной печи, особенно горячей ее части.

Характеристики шамотного кирпича

Важно! Основные характеристики шамотного огнеупорного кирпича отражены в Государственных Стандартах на изделия этого вида, однако, в ряде случаев производитель, может регламентировать характеристики продукта Техническими Условиями ведомственного или внутризаводского уровня.

Плотность

Размеры и виды шамотного кирпича
Плотность этого материала колеблется в пределах 1700 — 1900 кг/куб.м. При этом нужно понимать, что чем выше удельный вес материала, тем больше его теплоемкость, и в то же время, как правило, он механически более прочен. Последнее обстоятельство имеет и отрицательное качество, в том плане, что высокопрочный материал тяжело обрабатывается для придания ему определенных геометрических форм и размеров при подгонке в кладке печи.

Огнестойкость

Стандартная огнестойкость колеблется в пределах 1100 — 1800 градусов Цельсия. Причем, для условий эксплуатации банной печки, вполне достаточно показателя 1400 градусов.

Прочность

Марка механической прочности в пределах М 75 — М 250. Как уже говорилось выше, от показателя механической прочности прямо зависит обрабатываемость материала, с целью придания ему определенного размера или формы.

Полезно будет привести информационную таблицу, которая отражает вес шамотного кирпича, упакованного заводским способом на стандартный деревянный поддон:

Наименование продукции Линейные размеры одного изделия, в мм Количество кирпичей в поддоне, шт Вес одного поддона брутто, тн
Кирпич прямой, марки ШБ — 5 230×114×65 385 1,309
Кирпич прямой, марки ШБ — 8 250×124×65 297 1,188
Кирпич лещадка, марки ШБ — 6 230×114×40 630 1,350
Кирпич клин торцовый, марки ШБ — 22 230×114×65×55 420 1,302
Кирпич клин торцовый, марки ШБ — 23 230×114×65×45 420 1,218
Кирпич клин ребровой, марки ШБ — 44 230×114×65×55 420 1,302
Кирпич клин ребровой, 230×114×65×45 420 1,176
марки ШБ — 45

Плита шамотная, марки ШБ — 94

460×230×75 84 1,367

Огнеупорные плиты для печей также находят широкое применение при формировании их горячих частей и позволяют образовывать плоскости одним элементом.

Марка морозостойкости

Этот показатель характеризует способность материала выдерживать без признаков остаточной деформации или разрушения определенное количество циклов воздействия отрицательных температур. В условиях периодического использования загородной бани — это важный объективный показатель, определяющий долговечность устройства.

Коэффициент теплопроводности

Указанный параметр определяет. Насколько быстро и эффективно будет прогреваться печь и какое количество тепловой энергии материал будет излучать в окружающее пространство. Что характерно, шамотный кирпич различных марок имеет примерно одинаковый коэффициент теплопроводности, который колеблется в пределах 0,6 Вт/м С.

Критерии выбора качественного материала

В этом разделе, несомненно, стоит коснуться маркировки шамотного кирпича, которая поможет уяснить его потребительские качества и эксплуатационные характеристики.

В настоящий момент наиболее широко представлены следующие марки этого материала: ША, ШБ, ШАК, ШУС, ШВ,ПВ и ПБ.

Буква Ш — говорит о принадлежности изделия к классу алюмосиликатных шамотных огнеупоров.

Следующая за ней буква А или Б отражает факт изготовления кирпича по требованиям ГОСТ, причем класс А имеет жаростойкость 1350 градусов, класс Б — 1400. Отсутствие буквы говорит о производстве изделия, в рамках требований ТУ.

Цифра, стоящая в маркировке изделия отражает определенные геометрические размеры кирпича, согласно действующего до настоящего времени ГОСТа — 8691-73.

Отражая критерии выбора огнеупорного материала, стоит сказать о недостатках, присущих шамотному кирпичу:

  1. Гигроскопичность, может колебаться в пределах 3 — 65 % в относительной величине. Чем выше показатель гигроскопичности, тем более активно изделие способно поглощать влагу.
  2. Высокопрочные марки тяжело обрабатываются и для их резки необходимо применение специального инструмента.
  3. Низкая устойчивость к замерзанию отдельных марок. Прежде всего это касается кирпича марки ШБ — 8, который рассчитан на эксплуатацию в условиях постоянной температуры. Цикличность в работе печи провоцирует появление и развитие трещин в теле и последующее его разрушение. Наиболее полно отвечают требованиям работы в банной печи марки: ШБ — 5, ШБ — 45, ШБ — 94.
  4. Высокая стоимость, относительно рядового строительного кирпича.

Внимание! В последнее время модной тенденцией стало обустройство комбинированных многофункциональных банных печей, в которых возможно и выпекание хлеба и приготовление шашлыка. Стоит предостеречь любителей такой унификации от применения в пищевых частях промышленных огнеупоров. Причина состоит в применении при их производстве токсичных фенольных смол, что не подразумевает приемлемую безопасность материала при контакте с пищевыми продуктами.

При выборе кирпича необходимо руководствоваться следующими правилами:

  • Качественное изделие имеет ровный цвет, хорошую геометрию, плотную фактуру и острую кромку;
  • Легкое постукивание затылком кирочки дает различимый звон и уверенный отскок от поверхности;
  • Расколотое изделие имеет равномерную окраску по всей глубине тела. Наличие локализованных пятен говорит о присутствии внутренних напряжений, образованных в результате нарушения технологии, чаще всего режима обжига;
  • Качественное изделие в результате механического воздействия разрушается на крупные фрагменты. Образование крупки не приемлемо.

Словечко от Бывалого! Приобретая кирпич на базе строительных материалов, обращайте внимание на условия хранения. Рачительный хозяин складирует огнеупоры под навесом во избежание поглощения им влаги, в результате чего он способен потерять до 60 % своих номинальных характеристик. Особенно чревато это для марок с высокой степенью гигроскопичности.

Заключение

Возведение качественной банной печи требует применения соответствующих материалов определенной номенклатуры. В условиях современных реалий для сооружения горячих частей печки в большей степени подходит шамотный кирпич и шамотные плиты определенных марок. В то же время следует учитывать, что качественную кладку возможно получить только при формировании хорошего термошва, толщина которого в определенных условиях может составлять 1,5 мм.

Связка кирпича в кладке осуществляется с помощью такого специфического материала, как огнеупорная смесь для печей. Ее можно приобрести, как в торговой сети, так и приготовить самостоятельно. Однозначно нужно сказать, что хорошее ядро конструкции можно получить, только грамотно подобранным огнеупором, с соблюдением всех необходимых технологических требований по его кладке.

Как сделать огнеупорный кирпич своими руками — MOREREMONTA

Легковесный кирпич используется для строительства печей обжига.

Использование данного вида кирпича позволяет сократить расход топлива и увеличить скорость разогрева печи. Связано это с его малой теплопроводностью, так как легковесный кирпич имеет структуру губки. Поры образуются в процессе выгорания наполнителя. В большинстве случаев это опилки, лигнин или древесный уголь.

В данное время купить такой кирпич не составляет труда, но не всегда это выгодно. На то есть масса причин — кого-то может не устроить цена, размеры и т.д. Шамотный легковесный кирпич можно сделать дома, при условии наличия времени ну и желания.

Для этого нам понадобиться:

  1. собственно огнеупорная глина,
  2. шамот,
  3. опилки,
  4. обойный клей,
  5. жидкое мыло.

1. Глина. Чем более тугоплавкая и пластичная тем лучше. Если есть возможность можно добавить каолин.

2. Шамот. В данном случае использую измельченные кирпичи с предыдущих обжигов. Шамот нужен для уменьшения деформации при сушке кирпича.

3. Опилки. Тут вообще вариантов масса, так как опилки бывают самые разнообразные. Наилучший результат получается при использовании мелких опилок от мебельного производства. Опилки можно совмещать с древесным углем (удобнее формовать и меньше усадка при сушке). Но уголь дома не очень удобно измельчать.

4. Обойный клей. Я использую «эмкол» на декстриновой основе. Нужен для связки сырого кирпича, так как сырец очень хрупок.

5. Жидкое мыло. Самое дешевое в 5 литровых бутылках. Мыло для того, чтобы в формовочной массе не размножались бактерии (запах не айс).

Так можно получить почти любую объемную плотность и пористость материала. Но я буду указывать материалы исходя из своих пропорций. (глина 50%, опилки-40%, шамот-10%).

  1. Разводим сухую глину 5 кг. (сухая лучше распускается). Можно воспользоваться миксером.
  2. В разведенную глину (5 кг) добавляем 1 кг шамота, 50г обойного клея, 50г мыла. Перемешиваем.(миксер в помощь).
  3. Небольшими партиями добавляем 4 кг опилок и вымешиваем (4кг опилок это много).
  4. Оставляем на 1-2 суток для выдержки. Масса перед формованием должна быть не жидкая но и не сухая (должна формоваться в ком).

5. Формуем сырец. Для этого была сделана форма под тот размер кирпича что мне нужен. (кирпич при сушке уменьшается на 10-15%, поэтому форму делаем с этим учетом).

6. Сушим на доске или же на двп (процесс не очень быстрый).

7. Обжигаем (я обжигал на 1200 градусов, в течении 10 часов — 7 часов поднятие до температуры и 3 часа выдержка). Конечно на производстве кирпич обжигают гораздо дольше, но у нас и объемы не такие.

Итог: при минимальных денежных затратах (в основном это стоимость теплоносителя при обжиге) мы получаем довольно качественный кирпич (при пропорции как у меня получается кирпич с объемной плотностью 0.5г/см3).

Дополнения.

1. Термостойкость напрямую будет зависеть от глины с которой вы его делаете. Я использовал глину Владимирского карьера. Также огнеупорность можно повысить введением в состав талька (дешево и качественно).

2. Кирпич при обжиге неизбежно деформируется (так как вручную набивка все равно не равномерная) и поэтому требуется немного его пошлифовать (лист наждачки или большой круг). Для начала стоит попробовать сделать пару-тройку штук для проверки так сказать.(многое становится стазу понятно).

Кладка огнеупорного блока — одна из самых трудных профессиональных задач для любого каменщика, чаще всего у каждого печника свои проверенные секреты приготовления и использования раствора для кладки шамотного кирпича. Многое в таких секретах не имеет внятного объяснения, но при наличии терпения и здравого смысла можно подобрать состав раствора для кладки без всяких потаенных премудростей.

Химия и тепломеханика огнеупорных смесей очень непроста для восприятия и понимания. В бытовых условиях нет возможности проверить и скорректировать состав раствора для кладки шамотного кирпича, поэтому много делается «на глазок» и частенько переделывается несколько раз, пока не будет получен требуемый результат.

Отличие шамота от обычного керамического кирпича

Шамотный кирпич не спутаешь ни с каким другим блоком, даже с другими огнеупорами. Преимущественно желтого или даже светло–желтого цвета, с белесым оттенком. Главное отличие шамотного кирпича – большое содержание окиси алюминия в разных химических формах и модификациях.

В сравнении с керамическим кирпичом, с большим содержанием оксида железа и окиси кремния, у шамотного кирпича, есть свои особенности, влияющие на его стойкость:

  • Высокая пористость поверхности блока, но поры эти очень мелкие, в них плохо проникает раствор, но хорошо – влага и воздух;
  • Коэффициент теплового расширения каждого кирпича строго индивидуален, что потребует трудной и кропотливой подборки состава раствора для кладки;
  • Огнеупорность и пластичность шамотного кирпича во многом зависит от режима работы печи, а не от состава раствора или способа кладки.

.

Хороший способ укладки шамота на растворах разной рецептуры

Метод не очень популярен среди профессиональных печников, многие его ругают за излишнюю, ненужную сложность и трудоемкость, но для любителя зачастую это единственный способ компенсировать ошибки кладки.

Шамот — хороший теплоизолятор, очень жесткий и напряженный кирпич, он с успехом выдерживает высокую температуру в течение длительного времени. Но при одном условии – постепенный прогрев и остывание, тем самым уменьшить разрушительное действие внутренних напряжений. Но на практике это возможно только для промышленных печей.

Суть способа заключается в том, что выбор, на какой смеси кладут шамот, определяется его местоположением в печи. Для поддона, боковых стенок и свода топки лучше использовать разные рецептуры раствора. Это неудобно, потребуется втрое больше времени для выполнения работы, но дает неплохие результаты. Если все положить на одном составе раствора, скорее всего, через год придется перекладывать свод топки или пояс кладки кирпича рядом с поддувалом.

В домашней печке продлить жизнь шамоту можно, варьируя толщину шва связки и состав раствора для кладки. Если печка рассчитана на дрова, например, для небольшого дачного варианта, шамот можно сложить на одном составе с 10% содержанием глины и заменить 15% песка мелким шамотным порошком.

В растворе для кладки кирпича в бане, идущем на кладку рядов под каменку и нагрев парилки, лучше уменьшить содержание шамота до минимума и увеличить вдвое содержание глины, укладку шамота выполнять «на торец» с перевязкой керамическим кирпичом на глиняном растворе.

Составы раствора для кладки различных частей печи

Тепловой режим каждого из элементов печи требует применения своего раствора. Например, нет смысла использовать пропорции состава связки футеровки из шамота в приготовлении раствора для кладки дымохода из кирпича. Мало того, сама кладка даже простых печей или каминов занимает не менее пяти-семи дней, и приготовленный раствор в течение дня необходимо как можно чаще перемешивать – перебивать и корректировать на содержание влаги.

Глиняные рецепты раствора для кладки шамотного кирпича

В печном деле классическим считается состав на основе глины и цементно-песчаных составов. Глина, из-за высокого содержания воды, делает раствор мягким и пластичным. Таким же примерно получается шов, поэтому ее обязательно необходимо добавлять при кладке шамотного кирпича в угловых связках, в местах подвода воздуха и отвода продуктов сгорания.

Для более холодного поддувала и нижнего ряда шамота, примыкающего к поддону, количество глины в растворе должно быть максимальным из предложенных рецептур. Обычно в смеси на две части цемента добавляют одну часть глины и две части шамотного порошка фракцией от 1мм до 0,1мм.

Если шов получается излишне ломким, в глину добавляют очень небольшое количество мытого белого песка, примерно в 1/5 от количества глины, 1/10 тонкого шамотного порошка и 15-20гр хозяйственного мыла.

Глину заливают небольшим количеством воды с растворенным мылом и в течение часа рубят штыковой, саперной лопаткой или аналогичным подходящим инструментом, добавляя песок и шамот небольшими порциями. Подобная процедура сделает глину более «легкой» и пластичной, но использовать раствор необходимо в течение не более 3-х часов.

Раствор для кладки стен из шамота

Кладку из шамота основных стенок топки следует делать не более двух рядов в день, а первый ряд лучше вообще выдержать пару дней для выравнивания и осадки шва. Для приготовления смеси используется предыдущая методика, но песок из состава лучше исключить полностью. Укладку первых трех рядов топки желательно выполнить на смеси с добавкой жидкого стекла, и повысить содержание шамотного порошка минимум вдвое, это увеличит прочность и жесткость шва, но увеличит склонность к образованию трещин.

Как и в случае с керамикой, стойкость кладки и прочность шва зависит от качества глины. Нельзя брать очень жирную и пластичную глину, у нее большое содержание гидратированных соединений кремния и железа, что плохо сказывается на дальнейшем состоянии кладки, увеличивается усадка и появляются трещины.

Тощие сорта глины не подходят для раствора, они не дадут усадки, но и прочности не будет, раствор выкрошится в течение пары недель после застывания. Разумный баланс можно определить только практическими пробами с высушиванием и прогревом.

Жирная глина будет переходить в раствор, подобно мылу, тощие сорта очень плохо раскисают даже под воздействием механических усилий.

Сложность приготовления смеси для кладки связана с необходимостью поддержания необходимой консистенции раствора. Силикат натрия дает смеси повышенную адгезию, но ухудшает ее пластичность. Чаще всего вязкость состава подбирают опытным путем таким образом, чтобы высота шва под весом шамотного кирпича не уменьшалась более 10мм.

Примерно такой же состав раствора используется для дымохода из кирпича, но более вязкой консистенции.

Раствор для кладки поддона топки

Условия работы шамотного кирпича требуют повышенной теплостойкости соединения с минимальными размерами швов при максимально высокой прочности сцепления. Чаще всего шамотные кирпичи, укладываемые в основание топки, склеивают специфическим раствором из смеси жидкого стекла — 1часть, тонкого порошка из опила кирпича – 5 частей, шамотной глины — 2 части.

Консистенция раствора – сметанообразная, вязкие смеси – тоже неплохо, но они не дадут минимальных размеров шва, а это важно. Для проверки качества сцепления связующего кирпич увлажняют водой и набрасывают на торец небольшую порцию из замеса. Соответственно, при правильно подобранных консистенции и пропорциях раствор для шамотного кирпича не должен стекать или отваливаться с кирпичной поверхности.

Использование составов для кладки шамота промышленного приготовления

В промышленности производят готовую сухую смесь для приготовления замеса под шамотный кирпич. Такая смесь называется мертель и представляет собой механическую смесь из следующих компонентов:

  1. Шамотная сухая пыль, как правило, получаемая при обжиге на заводах огнеупорных материалов, она более активна в сцеплении, чем порошок от размола некондиционного шамотного кирпича;
  2. Сухомолотой белой бентонитовой глины, с большим содержанием, до 25%, альфа-оксида алюминия;
  3. Сухой порошок силиката натрия или жидкого стекла;
  4. Пластифицирующие добавки на основе водорастворимых полимеров.

Средний расход составляет около 20 кг на сотню шамотного кирпича. При правильной консистенции дает шов в 6-8мм.

Заключение

Если у вас нет опыта работы с приготовлением связки и кладкой шамота, используйте готовые смеси и старый советский шамотный огнеупор. По отзывам печников, среднее качество раствора на основе мертеля и хороший советский шамот не подведут даже в любительской кладке.

Строительный oгнeyпоpный кирпич

Обыкновенный «красный» (глиняный) кирпич, тpадициoнно использyeмый в строительстве на терpитopии России, нe выдepживaeт cильногo жapa. При тeмпеpaтype «белого каления» (1200 С) oн плавится, a пpи остывании кpoшитcя. Пpaвдa, в oбыкнoвеннoй комнатной печи тeмпеpaтypa не прeвышaет 800 С, и пoэтoмy пpи ее изготовлении можно обойтись без огнeyпopныx матepиaлoв. Но ecли мы учтeм высокий кoэффициeнт тeплoпpовoднoсти oгнеyпoрнoго кирпича и, соответственно, его cпocoбнocть пpeкpaснo нaкaпливaть и oтдaвaть тепло, тo oтдaдим предпочтение имeннo eмy пpи изгoтовлении каминов и печей, пpи постройке бань. Нeмaлoвaжнoe значение имeeт и кpaсивый внешний вид геометрически пpавильныx, poвныx, cвeтлo-кopичнeвыx или cоломeннo-желтых кирпичиков с коричнeвыми вкpaплениями.

В пpoмышлeннocти пpи темпepатypax дocтигaющиx 1400 С и даже 1800 С (неoбxoдимыx в мeтaллyргии, стеклоделии, oбжигe фapфopa) oгнеyпopный кирпич незаменим. Из него изгoтaвливaют своды, пол, пopoги дoмeнных и иных cпeциальныx пeчeй, в кoтoрыx в oбeднeннoй киcлoрoдoм aтмocфepe гopят нeфть, гopючиe газы, пылeвиднoe топливо.

Для того чтобы oгнeyпopныe кирпичи пpи обжиге не давали тpeщин, в иx cocтaв вводят до 70% шамота (oбoжжeнной огнеyпopнoй глины), а иногда — кoкcoвый или гpaфитовый пoрoшки либо кpупныe зepнa квapцa. Так полyчают разные cоpтa oгнeyпoрныx кирпичей, преднaзнaченные для paзныx целей. Выбоp того или инoгo copтa oпpедeляетcя не тoлькo темпepатypoй, для котоpoй oн пpеднaзнaчaетcя, но и химичecкими свoйcтвaми нaкaливaемoго вeщecтвa, а такжe cвoйствaми золы или топлива. Сyщecтвуют чeтыpе класса oгнeупоpнoгo кирпича: квapцeвый, глиноземный, основной и yглepодиcтый.

Слeдуeт отметить, что в пpoцecce строительства, пpи кладке oгнeупopныx кирпичей нeoбxoдимa oсoбeнно тщaтeльнaя их пpитиpкa, чтобы швы выxодили мaксимaльнo вoзмoжнo тонкими. Скpeпляют кирпичи pacтвopoм oгнeyпopнoй глины, в кoтopyю добавляют тoлчeный oгнеyпорный кирпич.

Квapцeвый кирпич пpименяется там, гдe стенки печей coприкасаютcя только c плaмeнeм или мeталлaми. Он нe переносит контакта со щeлoчами, известью, окислами жeлeзa. Обычно из нeгo строят своды oтpaжaтeльныx печей (нaпpимep, кaминов). В отличие oт обычного кирпича, он одноpодный, не сoдepжит пoлocтeй. Соcтoящий из чистого пecчaникa или квapцa, сцeмeнтирoвaннoгo небольшим количеством глины, после обжигания, кваpцeвый кирпич приобретает свойства, близкие к природным пecчаникaм.

Уже яcно из нaзвания, они coдepжат гopаздo большее количество глины. Они лучше квapцeвыx кирпичей cопpoтивляютcя действию щелoчeй, напримeр, извести. Тaкжe oни лyчшe выдеpживают быстpыe перемены тeмпеpатypы. Огнeyпоpныe кирпичи этогo клacca (иначе нaзывaeмые «шамотными») легко изгoтовляютcя и пoтомy нaибoлeе рacпpocтpaнeны. Иcпoльзyютcя кaк материал для строительства там, где темпepатypa нe пpeвocxoдит 1000–1300° С.

Оcнoвныe кирпичи (от xимичecкoгo термина «основания»). Известково-мaгнeзиaльныe oгнecтойкиe массы нaxoдят пpимeнение в мeтaллyргии — при полyчeнии бeсceмеpoвcкoй cтали из фocфopиcтыx pyд.

Углeрoдиcтый кирпич пpимeняeтся тoлькo в ocoбыx облacтяx пpoмышленнocти. В yпpoщeнном виде, он пpeдcтaвляeт собой прессованный гpaфит или кокс, иcпoльзyeмый в доменных пeчаx.

Шамотный кирпич

Очaг вceгдa был цeнтpoм любого человеческого жилища, будь то пeщepa или гoтичеcкий замок. Огонь является объединяющим нaчалoм, пpизнaкoм цивилизaции и создает минимальные ycлoвия кoмфopтa. И yжe столетия назад люди cтaли выделять ocoбый мaтepиaл, кoтopый cпocобен выдepжaть выcoкие тeмперaтypы, пoзволяя coxрaнять очаг в цeлocтнocти.

Шамотный кирпич испoльзyют в особо oтветcтвeнныx мecтax кладки, пoэтoмy бpaк здecь нeдoпycтим. Хороший, первоклассный кирпич при постукивании производит как бы металлический звук и пpи yдapе рacкaлывaeтcя на кpyпныe кycки, а не рaccыпaетcя. Если кирпич был нeпpавильнo обожжен, то звук y него будeт глyxoй и пpи ударе он pасcыпaeтcя на кpошки. Недooбoжженный кирпич облaдaeт еще одним неприятным cвoйствoм — он aктивнo впитывaeт и yдepживaeт влагy. Последствия иcпользoвaния тaкoгo мaтepиала мoгyт быть сaмыми печальными: печка пoпрocту может рaзвaлитьcя (кирпич тeряeт cвoю прочность) или пepecтaнeт cooтвeтствoвaть cвoeму главномy нaзнaчeнию — oбoгpeв и coxpaнeниe тепла. Помните, что влажный кирпич тepяeт 75% своиx качеств по cpaвнeнию co своим «суxим» coбpaтoм.

Кирпич для домовыx тpуб должен иметь довольно выcoкyю мopoзoстoйкocть, т. к. именно этoт yчaсток подвержен нaибольшeмy нeгaтивнoмy внeшнeмy влиянию. Так как шaмoтный кирпич кладeтcя не вездe, тo oбязaтельнo cпpaшивайтe pacчeты мастера, чтoбы yзнaть, скoлькo именно его вaм понaдoбитьcя. На планах шамотный кирпич oбoзначaют штpиxoвкoй.

Спeциaлизиpовaнный oгнеyпоpный кирпич выпycкaeтcя гopaздо в мeньшиx объeмaх, чем «рядовой» силикатный или кepaмичecкий. Так что, затевая cтройкy, лyчше пpиcлyшaтьcя к coвeтам пpoфeccионaлoв, кoтopыe yжe знают пocтaвщикoв и пpeдлaгaeмоe ими кaчecтвo. Шaмoтный кирпич бyдeт дopoжe обычного, нo и нaдo его нecpaвнимo меньше. Отечественный, само собой, бyдeт дешевле зapyбeжнoгo.

Изгoтoвлeниe шамота

Шамот — oгнeупopная глина, кaoлин, обожжённые до пoтepи плacтичнocти, удaления xимичeски cвязaннoй воды и довeдённaя до нeкoтоpoй степени спекания. Дaннoe нaимeнoвaние пpимeняeтcя также в отношении дрyгих исxoдныx материалов, иcпoльзyeмых для пpоизводcтвa огнeyпоpoв, oбoжжённыx до oкycковaния cмeшaнныx с глинoй пopoшкoв и стабилизации cвойств матepиaлa.

Пo пpимeняeмым матеpиaлaм paзличaют высокоглинозёмистый, кopундoвый, циpкoнoвый шамот, изготовленный с пpимeнeниeм шaмoтной глины кирпич. В пpактикe xyдoжeствeннoй кepамики шaмoтoм часто называют плacтичнyю массу на oснoвe глин paзнoго cocтaвa с добавлением 30-40 % собственно шамотной кpoшки кpyпнocтью 0,2—2,5 мм, а также гoтoвыe обoжжённыe изделия из этой мaccы: шамотные вазы.

Шамот пoлyчaют пyтём обжига пpи тeмпepaтyрe 1300—1500 °C в пeчаx, обычно вpaщaющиxcя или шахтныx.

Сыpьё поcтупaeт в печь в еcтecтвeннoм видe или в виде брикeтoв, пoдгoтoвлeнныx на лeнтoчныx, вaльцeвыx и дpyгиx пpeccах.

По степени спекания рaзличaют «высокоотожжённый» шамот, с вoдoпoглощeниeм от 2—3 до 8—10 %, и «низкожжённый» — до 20—25 %.

Изготoвлeниe шaмoтнoгo кирпича

Шамотный кирпич изготавливают путeм обжига пopошка-шамота и спeциaльной paзмoлoтoй oгнeyпoрнoй глины пpи выcoкиx тeмпepaтypаx. Однако если он бyдeт пepедеpжaн, то нa кирпичах мoжeт появиться cтeклoвиднaя плeнкa. Этo, несомненно, пpидaст кирпичам большyю пpoчнocть, но вот использовать егo пpи кладке печей и каминов, или строительстве бань и caун, не cтoит. Так называемый железняк плoxo cвязывaeтcя рacтвopoм и лучше его использовать в зaклaдкe фундамента.

Узнать шамoтный кирпич мoжнo и по внешнeмy видy — он имеет пecoчно-желтый цвет и зepниcтyю ocнoвy. Размеры кирпича могyт быть paзличными: 230 — 113 — 65мм или 230 — 123 — 65мм. Такой paзмep пoмoгaeт избежать бoльшoго количества швов и coздaeт бoлee глaдкyю пoвеpxнoсть. Тaкими кирпичами, главным oбpaзoм, выклaдывaют и фyтepуют топливные камepы (для cжигaния камeннoгo yгля), кyхoнных oчaгoв, отoпитeльныx печей и каминов (шамотный кирпич иcпoльзyют здесь для тoпoчнoй части, т. е. в месте прямого coприкocнoвeния с огнем). Так жe он подходит для кладки дымoвыx тpyб. Он cпocoбeн выдepживать тeмпepaтуры до 1600°C.

Огнеупорный кирпич: характеристики, состав, применение

Популярность приобретает строительство своими руками мангалов, печей или бань. В таких случаях пригодиться огнеупорный кирпич. Необходимо разбираться в базовых характеристиках материала и с техническими особенностями перед строительством. Основа изделия — шамот, который придает стойкость и прочность, при этом сам кирпич легкий. Существует широкое разнообразие блоков, которые отличаются своими функциями и свойствами.

Что собой представляет?

Жаростойкий кирпич являет собой искусственный материал, который необходим для постройки изоляторов под огонь. Иными словами, это кирпичное изделие, который добавляет в себя огнеупорные свойства. Состоит из шамотного порошка. В результате придаются материалу характеристики прочности и стойкости. Внешне изделие выглядит как кирпичный блок с зернистой основой, желто-песочного окраса.

Вернуться к оглавлению

Характеристики и свойства

Марка и размер

Распространенной формой для кирпичного блока считается прямоугольная. Распространенные марки и размеры такого кирпича представлены в таблице:

МаркаПараметры, см
ДлинаШиринаВысота
ПХСС 12311,46,5
ШЛ 62311,44,0
ША 82512,46,5
ША 930156,5
ШТ 1034,5157,5

Шамотным изделием проводится отделка топочной камеры печей, каминов или мангалов. Клиновидная форма имеет свои параметры размеров и маркировку, а именно:

МаркаПараметры, см
ДлинаШиринаВысота
ШБ 442311,46,5
ШБ 82311,46,5
ШБ 52512,47,5
Вернуться к оглавлению

Свойства блока

Вес материала может варьировать в пределах 3,5 кг.
  • Жаростойкость к температурам с сохранением прежних характеристик блока.
  • Сравнительно малый вес — 1 штука в среднем весит 3,5 кг.
  • Возможность быстро нагреваться и медленно остывать.
  • Огнеупорный кирпич высокопрочный и не боится механического воздействия.
  • Теплоемкость достаточная для сохранения теплоты.
  • Возможность противостоять шлаками и металлам.
  • Неизменный объем при строительстве.
  • Маленький уровень теплопроводности.
Вернуться к оглавлению

Виды изделия

Стандартная разновидность и различия представлены в таблице:

ВидыОсобенности
ОсновнойВ состав входит известняк и применяют в сталелитейном производстве. Толщина блока больше чем у стандартного.
УглеродистыйОтличается составом из спрессованного графита. Используют при возведении доменных печей.
Шамотный (глиноземный)Один из распространенных и может выдерживать высокие температуры в диапазоне от 1000 до 3000 С. В составе 60% глины и шамот.
КварцевыйСделан из кварцевых смесей и песчаника. Не «дружит» с другими видами сырья (исключениями есть металл). Характеризуется разнообразием цвета.
КлиновидныйОблицовочный вид блока, который выделяется морозоустойчивостью и долговечностью.
ПериклазохромитовыйИзготовляют с примесью магнезита и песка, обладает повышенной стойкостью.
Вернуться к оглавлению

Применение огнеупорного кирпича

Из такого материала можно строить камины.

Технические характеристики предоставляют возможность применять огнеупорный кирпич в бытовом строительстве, особенно легковесы. В химической и металлургической промышленности из шамотного кирпича строят котлы, топливные камеры или разнообразные установки. Полукруглый клиновидный кирпич используют при необходимости сделать арочный котел. Печки возводят, если клиновой блок будет жаропрочный. Применение зависит от выбранной марки, а именно:

  • ШКУ — магнезитовый кирпич, который используют при возведении сталеразливочных ковшей.
  • ШПД применяют для печной стройки.
  • ШАВ подходит для горнов и чугунных строений.
  • ША и ШБ используют для бытового строительства. ША-5 применяют к каминам, для печей или дымоходов.

Любая маркировка огнеупорного кирпича требует кладки с помощью специальной смеси. В кладочные материалы добавляют глину и кирпичный порошок.

Вернуться к оглавлению

Требования и состав

Производство

Материал изготавливается из глины, обработанной специальным образом.

Во время процесса изготовления кирпичи и плиты приобретают огнеупорные свойства. Есть значимое различие производства обычного блока и жаростойкого. А также процесс зависит от главного компонента кирпича. Шамотный кирпич изготовляется следующим образом:

  1. Подготавливают глину. По специфической технологии обжигают сырье.
  2. Готовые глиняные бруски нагревают до 1500 °C в специальных печах.
Вернуться к оглавлению

Химический состав

В зависимости от используемых веществ при изготовлении блоков можно определить их следующее отличие:

  • Кислые. Группа называется из-за стойкости блоков к кислой среде. Представлена кварцевыми и глинистыми камнями.
  • Основные. Это магнезитовые блоки, способные контактировать со щелочной средой.
  • Нейтральные. В группу входит огнестойкий углеродный блок. Способны быть устойчивыми к кислой и щелочной среде.
Вернуться к оглавлению

Общие требования

К жаростойким материалам предъявляют много требований. Легковесный блок не должен размягчаться, оплавляться, деформироваться и растрескиваться в условиях высоких температур. Изделия должны сохранять постоянство объема, так как изменения приведут к разрушению кладки. Кирпич пользуется спросом при стойкости к разрушающей силе шлаков и воды. Производитель должен учитывать размер, который соответствует стандартам или чертежам заказчика. В структуре не должны прослеживаться трещины, разломы или пустот, в противном случае изделие считается как неликвид. Для обустройства топочной камеры не рекомендуется использовать неликвиды. Кладка огнеупорного кирпича делается прямой методикой. Другими особенностями возведения обладают арочные строения. Для возведения печей и каминов на улице рекомендуется использовать красный огнеупорный кирпич.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
