Спиральное сверло по дереву как заточить: Сверло Левиса по дереву. Заточка и принцип работы

Содержание

Сверло Левиса по дереву. Заточка и принцип работы

Сверло Левиса предназначено для получения глубоких отверстий небольшого диаметра в древесине различных пород с любой степенью влажности. Шнекообразная режущая кромка сверла начинается с острого наконечника, при помощи которого выполняется предварительная центровка будущего отверстия. А сама спираль отводит стружку из рабочей зоны.

Конструкция

Сверло Левиса входит в основной набор инструмента профессионального плотника, отличаясь небольшим весом, оно не нагружает двигатель электродрели, и позволяет выполнять глухие и сквозные отверстия в труднодоступных местах: углах балок, местах креплений деревянных деталей внахлёстку и пр.

Спиральное сверло состоит из следующих участков:

  1. Хвостовика, который имеет шестигранный профиль и предназначен для фиксирования сверла в патроне дрели или сверлильного станка.
  2. Основной рабочей части, представляющей собой спиральную ленту постоянного поперечного сечения и сравнительного небольшого угла наклона. Для спирали Левиса он выбран таким, чтобы обеспечивать надёжное удаление стружки из зоны сверления.
  3. Центровочного, заканчивающегося остриём с конической резьбой, что позволяет снижать осевую нагрузку при выполнении операции. Для инструмента сравнительно малой жёсткости (а спиральное сверло – именно такое) высокие осевые нагрузки становятся основной причиной поломки.

Ввиду сложности профиля сверла Левиса по его длине такая оснастка практически никогда не изготавливается в сварном исполнении. Материалом служит быстрорежущая сталь марок 10Р6М5,  Р6М3 и им подобные, по ГОСТ 19265-74.

Особенностями спирали Левиса считается её однозаходность, что обеспечивает сверлу возможность самопроизвольного втягивания в полость образующегося отверстия. Одновременно улучшается направление сверла, а, по мере углубления отверстия, происходит подрезка кромки с получением гладкой образующей.

Как работает сверло Левиса?

В начальный момент сверления в материал вдавливают коническое остриё, которое при вращении внедряется вглубь. Затем на него опирается основная, спиральная часть сверла. В отличие от других конструкций свёрл по дереву, у рассматриваемого инструмента в начальный момент имеется только одна рабочая кромка, а далее сверление происходит спиральной режущей частью. При увеличении общей длины режущей кромки это способствует снижению общего осевого усилия на сверло, но увеличивает риск заклинивания и «увода» сверла от центра.

Первую проблему решают следующим образом. Во–первых, сверло Левиса предпочтительно устанавливать на низкооборотистые, более мощные дрели. Во-вторых, такие спиралеподобные свёрла нецелесообразно использовать для получения отверстий в твёрдых породах древесины, т. к. получающаяся при этом стружка способствует заклиниванию отхода в довольно длинной канавке. Обычно число оборотов выбирают обратно пропорционально диаметру получаемого отверстия.

Для решения второй проблемы спиральное сверло можно использовать в качестве развёртки, а предварительный проход, за исключением особо глубоких отверстий, выполнять при помощи обычного сверла. Из опыта эксплуатации известно, что прямое получение отверстий при помощи сверла Левиса целесообразно для диаметров, не превышающих 15…30 мм. В остальных случаях пользуются перьевыми свёрлами, а спиральное применяют только на последнем проходе, когда требуется повысить гладкость боковых стенок.

Влажность древесины при использовании такого сверла значения не имеет, так же, как и направление волокон древесины.

Особенности использования

Среди преимуществ свёрл Левиса следует отметить:

  1. Плавность нарастания рабочей нагрузки по мере углубления инструмента в материал.
  2. Высокое качество внутренней поверхности отверстия, поскольку образующиеся при сверлении заусенцы полностью срезаются боковой режущей кромкой и незамедлительно удаляются шнековой образующей сверла наружу.
  3. Широкая винтовая канавка обеспечивает надёжное удаление стружки, независимо от её количества.
  4. Шестигранный наконечник на хвостовике обеспечивает надёжное удержание сверла в патроне.

Высокое качество и производительность, особенно заметные при получении отверстий значительной глубины, не отменяют и некоторых ограничений спиральных свёрл:

  1. При заклинивании сверла Левиса, что возможно на операциях с твёрдой древесиной, его остановка происходит практически мгновенно, и сопровождается резкой отдачей. Это может привести к травме работающего.
  2. Поскольку усилия реза при таком сверлении велики, то качество материала имеет решающее значение для стойкости шнекового сверла. Поэтому стоит приобретать инструмент от известных производителей, указывающих марку стали (на свёрлах китайского производства марка обычно не указывается).
  3. Спиральное сверло обладает повышенной хрупкостью, поскольку при закалке обычно прокаливается по всему сечению. При относительно малой жёсткости это может стать причиной разрушения рабочей части.
  4. Стоимость свёрл Левиса выше, чем обычных, при тех же диаметрах получаемых отверстий.
  5. Маломощные дрели (менее 1000 Вт) при своём пуске сверло данной конструкции могут не провернуть. Важным также является наличие у дрели функции реверса.

Как заточить сверло Левиса?

При резком увеличении нагрузки во время сверления, а также ухудшении качества получаемого отверстия, свёрла Левиса подлежат заточке. Она производится в следующей последовательности:

  • При одноплоскостной заточке заднему углу сверла при помощи напильника придают значение 28…32º, и стараются выдерживать это значение по всей длине винтовой части. При использовании шлифовального круга сверло нельзя двигать. Такая заточка используется для спиральных свёрл небольшого диаметра;
  • При конической заточке, которую следует выполнять для свёрл диаметром более 6…8 мм, инструмент располагают у боковой части шлифовального инструмента. Правой рукой удерживают остриё, а левой – винтовую часть сверла, причём максимально близко от конуса. Раскачивая инструмент на угол примерно 45º и прижимая его к торцу, пытаются воссоздать прежнее значение конусности при переходе от резьбовой части к винтовой;
  • Если выдержать требуемые параметры не удалось, сверло Левиса можно подточить. С этой целью передний угол уменьшают, а ширину режущей ленты – увеличивают. Правда, при этом сверло нельзя с той же эффективностью применять для сверления вязкой древесины с повышенной влажностью;
  • На окончательном этапе производят доводку сверла, которая заключается в удалении всех выявленных рисок и зазубрин, после этого восстанавливают коническую резьбу на острие.

Работу со свёрлами Левиса необходимо выполнять, уже имея некоторый опыт, поскольку данная конструкция инструмента весьма чувствительна к крутящим моментам, которые нагружают сверло.

Сверло по дереву спиральное W-образная заточка 8 мм EDGE by PATRIOT 815010075 — цена, отзывы, характеристики, фото

Хвостовик — часть сверла, предназначенная для его крепления в инструменте. Современные производители выпускают оснастку с хвостовиками разных типов.

Для фиксации в ключевом патроне используются сверла с цилиндрическими и шестигранными хвостовиками.

Оснастка с цилиндрическим хвостовиком — одна из самых популярных на сегодняшний день. Однако такая форма препятствует передаче высокого крутящего момента, так как сверло в этом случае начитает проворачиваться в патроне.

Шестигранный хвостовик в этом плане более надежен. Такие сверла могут устанавливаться как в традиционном патроне, так и в держателе для бит в четверть дюйма. Последний вариант значительно сокращает время, затраченное на смену оснастки, но при этом, снижает точность работ. Для устранения подобного недостатка были разработаны сверла Centrotec со слегка скругленными гранями хвостовика.

Хвостовики SDS-типа используются в быстрозажимных патронах. Система SDS, разработанная и внедренная компанией Bosch в 70-х годах прошлого века, предназначена для быстрой смены сверл или буров.

Хвостовик типа SDS для крепления в инструменте имеет два паза. Его диаметр составляет 10 мм, а глубина погружения в патрон — 40 мм.

SDS-plus: на таком хвостовике имеется два открытых паза для направляющих клиньев патрона и два закрытых для упора стопорных шариков. Диаметр — 10 мм, фиксируется в патроне на глубину 40 мм. Как правило, применяется совместно с легким строительным инструментом.

SDS-max – оснастка с таким хвостовиком используется с тяжелым, профессиональным инструментом большой мощности и производительности. Такой хвостовик имеет значительные диаметр (18 мм) и глубину погружения в патрон (90 мм), крепится в инструменте благодаря трем открытым и двум закрытым пазам.

Хвостовик SDS-top имеет диаметр 14 мм, вставляется в патрон на глубину 70 мм. Оснастка с таким хвостовиком оптимальна для дрелей и перфораторов среднего класса (порядка 4 кг).

В хвостовиках типа SDS-quick пазы заменены на выступы. Это повышает устойчивость к проворачиванию и позволяет передавать оснастке больший крутящий момент.

Сверло по дереву спиральное W-образная заточка 11 мм EDGE by PATRIOT 815010078 — цена, отзывы, характеристики, фото

Хвостовик — часть сверла, предназначенная для его крепления в инструменте. Современные производители выпускают оснастку с хвостовиками разных типов.

Для фиксации в ключевом патроне используются сверла с цилиндрическими и шестигранными хвостовиками.

Оснастка с цилиндрическим хвостовиком — одна из самых популярных на сегодняшний день. Однако такая форма препятствует передаче высокого крутящего момента, так как сверло в этом случае начитает проворачиваться в патроне.

Шестигранный хвостовик в этом плане более надежен. Такие сверла могут устанавливаться как в традиционном патроне, так и в держателе для бит в четверть дюйма. Последний вариант значительно сокращает время, затраченное на смену оснастки, но при этом, снижает точность работ. Для устранения подобного недостатка были разработаны сверла Centrotec со слегка скругленными гранями хвостовика.

Хвостовики SDS-типа используются в быстрозажимных патронах. Система SDS, разработанная и внедренная компанией Bosch в 70-х годах прошлого века, предназначена для быстрой смены сверл или буров.

Хвостовик типа SDS для крепления в инструменте имеет два паза. Его диаметр составляет 10 мм, а глубина погружения в патрон — 40 мм.

SDS-plus: на таком хвостовике имеется два открытых паза для направляющих клиньев патрона и два закрытых для упора стопорных шариков. Диаметр — 10 мм, фиксируется в патроне на глубину 40 мм. Как правило, применяется совместно с легким строительным инструментом.

SDS-max – оснастка с таким хвостовиком используется с тяжелым, профессиональным инструментом большой мощности и производительности. Такой хвостовик имеет значительные диаметр (18 мм) и глубину погружения в патрон (90 мм), крепится в инструменте благодаря трем открытым и двум закрытым пазам.

Хвостовик SDS-top имеет диаметр 14 мм, вставляется в патрон на глубину 70 мм. Оснастка с таким хвостовиком оптимальна для дрелей и перфораторов среднего класса (порядка 4 кг).

В хвостовиках типа SDS-quick пазы заменены на выступы. Это повышает устойчивость к проворачиванию и позволяет передавать оснастке больший крутящий момент.

ЗУБР d 6×90/50мм, спиральное сверло по дереву , М-образная заточка в Хабаровске | Интертул

Код товара:
139141

Артикул производителя:
29421-090-06_z01

86,00 pуб.

Добавить в корзину

Хотите приобрести дешевле?

Предварительная дата выдачи: Послезавтра — ср. — 27 окт.

← Октябрь 2021 →
Пн Вт
Ср
Чт Пт Сб Вс
27282930123
45678910
11121314151617
18192021222324
252627
28
293031

Добавить к сравнениюУдалить из сравнения

Добавить в закладкиУдалить из закладок

 Компания Зубр – известный российский производитель и поставщик широкого спектра качественного инструмента, материалов и оборудования.

 Компания предлагает строительный, ручной инструмент, электроинструмент, сантехнику, крепежи, а также средства защиты и многое другое.


Внимание! Фирма-производитель может по своему усмотрению изменять комплектацию, конструкцию и дизайн товара. Поэтому, чтобы не возникло недоразумений, перед покупкой советуем уточнять у менеджера нашей компании информацию о комплектации и технических характеристиках конкретной модели.

Цена на сайте действует только при оформлении заказа через интернет-магазин и может отличаться от цены в магазинах.

как правильно заточить сверло в домашних условиях. Перовые свёрла по дереву. Размеры

Сверло Левиса предназначено для получения глубоких отверстий небольшого диаметра в древесине различных пород с любой степенью влажности. Шнекообразная режущая кромка сверла начинается с острого наконечника, при помощи которого выполняется предварительная центровка будущего отверстия.

А сама спираль отводит стружку из рабочей зоны.

Конструкция

Сверло Левиса входит в основной набор инструмента профессионального плотника, отличаясь небольшим весом, оно не нагружает двигатель электродрели, и позволяет выполнять глухие и сквозные отверстия в труднодоступных местах: углах балок, местах креплений деревянных деталей внахлёстку и пр.

Спиральное сверло состоит из следующих участков:

  1. Хвостовика, который имеет шестигранный профиль и предназначен для фиксирования сверла в патроне дрели или сверлильного станка.
  2. Основной рабочей части, представляющей собой спиральную ленту постоянного поперечного сечения и сравнительного небольшого угла наклона. Для спирали Левиса он выбран таким, чтобы обеспечивать надёжное удаление стружки из зоны сверления.
  3. Центровочного, заканчивающегося остриём с конической резьбой, что позволяет снижать осевую нагрузку при выполнении операции. Для инструмента сравнительно малой жёсткости (а спиральное сверло – именно такое) высокие осевые нагрузки становятся основной причиной поломки.

Ввиду сложности профиля сверла Левиса по его длине такая оснастка практически никогда не изготавливается в сварном исполнении. Материалом служит быстрорежущая сталь марок 10Р6М5, Р6М3 и им подобные, по ГОСТ 19265-74.

Особенностями спирали Левиса считается её однозаходность, что обеспечивает сверлу возможность самопроизвольного втягивания в полость образующегося отверстия. Одновременно улучшается направление сверла, а, по мере углубления отверстия, происходит подрезка кромки с получением гладкой образующей.

Как работает сверло Левиса?

В начальный момент сверления в материал вдавливают коническое остриё, которое при вращении внедряется вглубь. Затем на него опирается основная, спиральная часть сверла. В отличие от других конструкций свёрл по дереву, у рассматриваемого инструмента в начальный момент имеется только одна рабочая кромка, а далее сверление происходит спиральной режущей частью. При увеличении общей длины режущей кромки это способствует снижению общего осевого усилия на сверло, но увеличивает риск заклинивания и «увода» сверла от центра.

Первую проблему решают следующим образом. Во–первых, сверло Левиса предпочтительно устанавливать на низкооборотистые, более мощные дрели. Во-вторых, такие спиралеподобные свёрла нецелесообразно использовать для получения отверстий в твёрдых породах древесины, т. к. получающаяся при этом стружка способствует заклиниванию отхода в довольно длинной канавке. Обычно число оборотов выбирают обратно пропорционально диаметру получаемого отверстия.

Для решения второй проблемы спиральное сверло можно использовать в качестве развёртки, а предварительный проход, за исключением особо глубоких отверстий, выполнять при помощи обычного сверла. Из опыта эксплуатации известно, что прямое получение отверстий при помощи сверла Левиса целесообразно для диаметров, не превышающих 15…30 мм. В остальных случаях пользуются перьевыми свёрлами, а спиральное применяют только на последнем проходе, когда требуется повысить гладкость боковых стенок.

Влажность древесины при использовании такого сверла значения не имеет, так же, как и направление волокон древесины.

Особенности использования

Среди преимуществ свёрл Левиса следует отметить:

  1. Плавность нарастания рабочей нагрузки по мере углубления инструмента в материал.
  2. Высокое качество внутренней поверхности отверстия, поскольку образующиеся при сверлении заусенцы полностью срезаются боковой режущей кромкой и незамедлительно удаляются шнековой образующей сверла наружу.
  3. Широкая винтовая канавка обеспечивает надёжное удаление стружки, независимо от её количества.
  4. Шестигранный наконечник на хвостовике обеспечивает надёжное удержание сверла в патроне.

Высокое качество и производительность, особенно заметные при получении отверстий значительной глубины, не отменяют и некоторых ограничений спиральных свёрл:

  1. При заклинивании сверла Левиса, что возможно на операциях с твёрдой древесиной, его остановка происходит практически мгновенно, и сопровождается резкой отдачей. Это может привести к травме работающего.
  2. Поскольку усилия реза при таком сверлении велики, то качество материала имеет решающее значение для стойкости шнекового сверла. Поэтому стоит приобретать инструмент от известных производителей, указывающих марку стали (на свёрлах китайского производства марка обычно не указывается).
  3. Спиральное сверло обладает повышенной хрупкостью, поскольку при закалке обычно прокаливается по всему сечению. При относительно малой жёсткости это может стать причиной разрушения рабочей части.
  4. Стоимость свёрл Левиса выше, чем обычных, при тех же диаметрах получаемых отверстий.
  5. Маломощные дрели (менее 1000 Вт) при своём пуске сверло данной конструкции могут не провернуть. Важным также является наличие у дрели функции реверса.

Как заточить сверло Левиса?

При резком увеличении нагрузки во время сверления, а также ухудшении качества получаемого отверстия, свёрла Левиса подлежат заточке. Она производится в следующей последовательности:

  • При одноплоскостной заточке заднему углу сверла при помощи напильника придают значение 28…32º, и стараются выдерживать это значение по всей длине винтовой части. При использовании шлифовального круга сверло нельзя двигать. Такая заточка используется для спиральных свёрл небольшого диаметра;
  • При конической заточке, которую следует выполнять для свёрл диаметром более 6…8 мм, инструмент располагают у боковой части шлифовального инструмента. Правой рукой удерживают остриё, а левой – винтовую часть сверла, причём максимально близко от конуса. Раскачивая инструмент на угол примерно 45º и прижимая его к торцу, пытаются воссоздать прежнее значение конусности при переходе от резьбовой части к винтовой;
  • Если выдержать требуемые параметры не удалось, сверло Левиса можно подточить. С этой целью передний угол уменьшают, а ширину режущей ленты – увеличивают. Правда, при этом сверло нельзя с той же эффективностью применять для сверления вязкой древесины с повышенной влажностью;
  • На окончательном этапе производят доводку сверла, которая заключается в удалении всех выявленных рисок и зазубрин, после этого восстанавливают коническую резьбу на острие.

Работу со свёрлами Левиса необходимо выполнять, уже имея некоторый опыт, поскольку данная конструкция инструмента весьма чувствительна к крутящим моментам, которые нагружают сверло.

Сверла по дереву, при правильном использовании, тупятся медленно и поэтому изготавливать их из тверодосплавов надобности нет. Металл используемый для изготовления сверл по дереву, достаточно мягок, по сравнению с металлом для сверл по металлу, поэтому точится довольно легко. Сверло по дереву можно поправить даже напильником для заточки пильных цепей, что собственно я и делаю если под рукой нет наждака с хорошим камнем. А на плохом (грубом или бьющем) камне вы только угробите сверло

В распоряжении многих для заточных целей используется обычное точило, с дисковым камнем.

Для заточки сверл, на таком точиле можно сделать несложное приспособление – закрепляемый под разными углами уголок, в который вкладывается сверло и подводится к камню. Угол заточки получается ровным.

Режущая кромка должна быть выше «обуха» (задней части режущей поверхности) Угол конуса сверла по дереву должен быть 95 градусов. Таким образом можно заточить любое спиральное сверло под дерево.

Не имея специального заточного станка, правильно заточить сверло по дереву с центрирующим острием, своими руками нужно иметь некоторый опыт и узкий камень нождака.

Я такие сверла, бывало правил на диске балгарки. В качестве подручника был край защитного кожуха. Но для этого нужно хорошо закрепить УШМ!

Суть такой заточки состоит в том, что диск затачивает режущую кромку, двигаясь из стороны в сторону между боковым «подрезом» и центрирующим лезвием, как бы вытачивая кромку в «ванне»

Уровень боковых подрезов должен быть на одном уровне с центрирующим либо чуть ниже, но не выше.

Сверление дерева – одна из самых распространенных задач при ремонте и строительстве, вот только не всегда удается приобрести качественное сверло по дереву. Поэтому очень важно знать, как выбрать хороший инструмент, и уметь затачивать затупившееся изделие!

Современные дрели зачастую продаются с набором разных сверл, однако, в основном, это всегда один и тот же вид изделия, просто разной длины и диаметра. Вот и приходится самостоятельно подбирать виды сверл по дереву, соответствующие всем вашим задачам. Конечно же, в таком наборе должно быть сверло спиральное по дереву, изделия представлены в широком диапазоне – от 3 до 52 мм в диаметре! Хороший инструмент такого рода должен иметь острие, благодаря которому он не соскользнет с поверхности.

Изделия диаметром от 10 мм обязательно должны иметь шестигранный хвостовик, чтобы не проворачиваться во время работы. Важно также знать, какое количество оборотов при сверлении должно соответствовать тому или иному диаметру инструмента. Например, если вы имеете дело с небольшими изделиями до 14 мм, следует выставлять не более 1700-1800 оборотов в минуту для мягких пород дерева и вдвое меньше при сверлении твердых пород. Работая с инструментами диаметром от 16 до 25 мм, на твердых породах следует придерживаться 500 оборотов, увеличить скорость в три раза можно при сверлении мягких пород.

Чем больше диаметр, тем меньше скорость – соблюдая это соотношение, вы надолго продлите срок службы изделия! Выбирая инструменты, обратите внимание на цвет металла – если это обычный серый цвет, то такое изделие не подвергалось никакой дополнительной обработке, соответственно и прослужит оно недолго . Черный цвет свидетельствует об обработке очень горячим паром, а желтый цвет присущ изделиям, которые обработаны нитридом титана, увеличивающим срок эксплуатации в разы.

Длинные сверла по дереву очень зависимы от своего диаметра. Тонких и одновременно длинных изделий вы не встретите – чем тоньше инструмент, тем короче, иначе он может сломаться даже при несильном нажатии. Так, десятимиллиметровое сверло может быть в длину до 45 см, тогда как двенадцатимиллиметровое – все 60! Конечно, совершенно не обязательно покупать такие длинные, разве что вы имеете дело с высверливанием отверстий в толстых брусьях.

Конечно же, вы должны соблюдать и здравое соотношение между возможностями самой и габаритами сверла, ведь изделие длиной 45 см и диаметром 52 мм будет весить почти 3 килограмма! Обычная бытовая дрель едва провернет его даже вхолостую! Опытные строители при работе с такими «великанами» применяют даже малооборотистые дрели-миксеры!

Впрочем, существует и компромисс между возможностью сверлить отверстия большого диаметра и весом сверла! Изделия такого типа называются перьевыми, поскольку сверление происходит за счет «пера» нужного диаметра на конце длинного стержня. На рынке вы встретите инструменты от 10 до 55 мм. Правда, этот компромиссный вариант имеет и весомые недостатки, по сравнению с теми же спиральными – у них нет отвода для стружки, что весьма усложняет процесс работы с глубокими отверстиями. Чаще всего, такие используют для сверления не очень толстых досок, а также ДВП и ДСП, поэтому их выпускают длиной до 15-20 см. Правда, есть и удлинители, с помощью которых можно сделать отверстия глубиной до 40 см!

Как правило, такие инструменты имеют шестигранный хвостовик, чтобы крепче сидеть в патроне. Такой вариант отлично подойдет для отверстий под дверные замки. Зато с ними можно работать даже не очень мощными инструментами, да и по цене они гораздо дешевле спиральных – иногда разница составляет 5-10 раз! Рекомендуемые обороты при сверлении для твердой древесины инструментами до 25 мм – 1500 об/мин, если сверла большего диаметра – сбавляем до 1000. Мягкие породы можно сверлить на 1500-2000 оборотов.

Сверла Форстнера пользуются особой популярностью среди мебельщиков, поскольку с их помощью можно высверлить глухое отверстие с плоским, ровным и гладким донышком. Именно поэтому такие сверла часто называют пробочными, хотя на самом деле такое определение им не совсем подходит, ведь существуют специальные изделия иной конструкции как раз для высверливания пробок.

Диаметр изделий представлен в рамках от 10 до 50 мм. Достаточно часто режущие кромки выполнены из твердых сплавов, благодаря чему существенно увеличивается срок эксплуатации изделия. Как правило, в длину такие сверла бывают до 10 см, хотя с помощью удлинителей этот параметр можно утроить. В работе рекомендуемые обороты для мягких пород древесины колеблются от 2500 об/мин до 1000 об/мин для больших диаметров, тогда как твердые породы рекомендуется сверлить на достаточно малых скоростях. Например, для инструментов с диаметром в 15 мм рекомендуется устанавливать не более 500 об/мин.

Внешнее сходство с короной послужило причиной возникновения другого названия таких изделий – коронки. Самое главное их достоинство заключается в возможности проделывать отверстия больших диаметров, которые не сделать даже самыми большими спиральными или перьевыми сверлами. Коронки выглядят, как кольцо с зубьями, обычно продаются в наборах, как насадки на одну основу, внутри которой имеется центровочное сверло. Конечно же, слишком глубоких отверстий такими не проделать – обычные модели способны осилить материал до 22 мм, профессиональные – до 64 мм. Кроме того, такие инструменты эффективны при работе с пластиком и гипсокартоном.

Не помешает отметить и еще один необычный вид – сверла-термиты, или, как они называются на профессиональном языке, фрезеровочные сверла. Благодаря характерному внешнему виду такие изделия ни с чем не перепутать – они имеют монолитный кончик, как у обычного спирального сверла, и сердцевину с множеством режущих кромок. С помощью таких инструментов выполняется не только сверление, но и фрезерование – сначала засверлились, а затем уходим в нужную сторону. Работать фрезеровочными изделиями можно как по дереву, так и по пластмассе. Их диаметр не превышает 12 мм.

Заточку спиральных сверл необходимо производить по задним граням. Стоит отметить, что оба режущих зуба должны быть обработаны аналогично. Не забывайте, что наточить перья инструмента необходимо одинаково, а создать нужную конфигурацию задней грани вручную достаточно сложно.

Для заточки принято использовать специальные станки. Однако в домашних условиях можно применить в качестве затачивающего инструмента обычное точило.

В зависимости от формы задней поверхности может быть несколько видов заточки:

  1. Одноплоскостная.
  2. Двухплоскостная.
  3. Коническая.
  4. Цилиндрическая.
  5. Винтовая.

В первом случае заточку задней поверхности режущего пера выполняют в виде сплошной плоскости. Как правило, задний угол должен варьироваться в диапазоне 27-31 градусов. При одноплоскостной заточке велика вероятность выкрашивания режущей кромки. Данный способ необходимо производить вручную с использованием буравчика диаметром 2-3 мм.

Универсальные сверла, у которых диаметр более 3 мм принято подвергать конической заточке.

Для того, чтобы нагляднее продемонстрировать особенности такой заточки, давайте рассмотрим схему.

На рисунке изображен шлифовальный круг, задняя поверхность буравчика и режущая кромка.

Представьте конус, у которого образующая направлена вдоль режущей кромки сверла и торца шлифовального круга. Угол при вершине фигуры равен 26 градусам. Ось режущего инструмента пересекается с осью геометрической фигуры и образует угол 45 градусов. Из рисунка видно, что если начинать вращать буравчик вокруг оси конуса – на задней грани образуется коническая поверхность. В случае, если ось режущего инструмента и воображаемого конуса окажутся в одной плоскости, задний угол сверла будет равен нулю.

Для того, чтобы образовать правильный задний угол необходимо немного сместить ось буравчика по отношению к конусу. Чем больше будет величина смещений, тем больше будет задний угол.

Не секрет, что соблюсти все эти условия при заточке вручную, практические невозможно. Но если вы все-таки решите точить сверло своими руками, действуйте следующим образом:

  1. Сверло, которое будет подвергаться заточке, возьмите левой рукой за рабочую часть. Правой рукой ухватитесь за хвостик.
  2. Затем режущую кромку и заднюю поверхность буравчика прижмите к концу шлифовального круга.
  3. После этого плавными движениями правой руки, не отрывая сверла от точильного камня, покачайте его. Так вы создадите на заднем торце конусную поверхность.
  4. Повторите данную операцию и для второго пера.

Следующий способ заточки будет немного проще.

  1. Как и в предыдущем способе, возьмите левой рукой рабочую часть буравчика, а правой за хвостик.
  2. Режущую кромку инструмента прижмите к шлифовальному кругу и поверните сверло вокруг своей оси. Очень важно при этом не отрывать буравчик от точильного станка и сохранять нужный угол наклона к торцу шлифовального круга.

В результате заточки на задней поверхности режущих перьев должны образоваться конусные поверхности. Не секрет, что из-за трения о точильный круг происходит перегрев инструмента. Это приводит к отпуску закаленной части сверла. Вследствие этого металл начинает постепенно терять необходимую твердость. Поэтому заточку лучше производить с многократным охлаждением буравчика.

В качестве охладителя для обычных сверл (например, по дереву) можно использовать простую дистиллированную воду или водно-содовый раствор.

Однако, не следует его использовать, если ваш инструмент изготовлен из твердосплавных материалов (например, сверла по бетону). Также ни в коем случае нельзя для охлаждения сверла использовать масло.

В случае, если вы затачиваете инструмент всухую без охлаждения, вам нужно помнить несколько правил:

  1. За один проход не снимайте слишком большой слой металла.
  2. Скорость вращения шлифовального круга должна быть умеренной.
  3. Не перегревайте буравчик.
  4. Производите заточку инструмента против движения точильного круга. Это необходимо для того, чтобы режущая кромка сверла не обламывалась и не мялась в процессе работы.

Нужна ли доводка после заточки сверла

Как показывает практика, без доводки нельзя добиться гладкой поверхности режущего инструмента и убрать мелкие шероховатости. Кроме того, сверла, которые подвергаются доводке, становятся износостойкими.

Для доводки лучше всего применять точильные круги из зеленого карбида кремния. В процессе доводки очень важно следить за соблюдением симметричности осей. Режущие перья должны быть одинаковы в длину и иметь одинаковые углы при вершине.

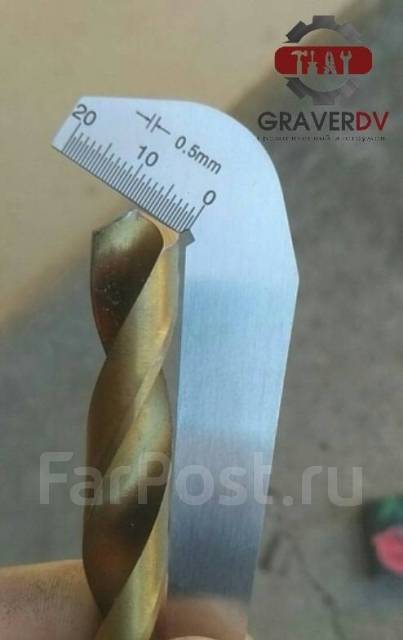

Стоит отметить, что правильность заточки буравчика нужно проверить с помощью специальных шаблонов. Их изготавливают из листов следующих металлов:

  1. Меди.
  2. Алюминия.
  3. Титана.

С помощью шаблона можно проверить углы при вершине и длину режущих перьев. Задний угол практически невозможно измерить, поэтому лучше всего проследите за углом заострения.

Если режущие кромки имеют неравномерную длину и наклон, по всей поверхности инструмента появляются разные по модулю нагрузки. Из-за этого сверло быстрее износиться. Поэтому сразу после заточки произведите пробное сверление. Оно поможет вам определить равномерность перьев режущей кромки.

Как правильно заточить сверло по дереву

Сверла по дереву меньше подвержены износу, чем режущие инструменты для металла. Для заточки бурава по дереву необходимо обзавестись точильным станком. Не забудьте запастись водой. Она будет нужна в качестве охладителя.

При отсутствии станка сверла по дереву можно затачивать даже с помощью напильника, однако этот процесс будет долгим и кропотливым.

Также можно приспособить для этого самодельный станок из дрели , в патрон которой зажимается круг с мелкой наждачной шкуркой.

Основные правила заточки

  1. При выполнении заточки обязательно соблюдайте геометрические размеры и конфигурацию режущего инструмента. Если для натачивания сверла по дереву вы используете точило, то выполняйте весь процесс краем точильного диска.
  2. Для того, чтобы избежать ожогов рук используйте защитные перчатки.
  3. После того как вы выполнили предварительную заточку, вам необходимо довести режущую кромку до идеального состояния. Для этого снизьте обороты шлифовального круга. Не забывайте, что выводить стружку нужно только по телу сверла.

В заключение отметим, что заточку сверл легко произвести в домашних условиях.

Для правильной обработки режущих инструментов по металлу и дереву необходимо следить за соблюдением геометрических конфигураций. Также не стоит забывать время от времени охлаждать сверло.

Способы заточки спиральных сверл

Режущая часть сверла состоит из двух режущих кромок, расположенных под определенным углом, который называется «углом заточки» или «углом при вершине сверла». Обычно он обозначается как Y . Этот угол во многом определяет рабочие свойства сверла. Он выбирается в зависимости от материала, для обработки которого предназначено сверло. См. таблицу.

Обрабатываемый

материал

Угол заточки сверла в °

Конструкционная сталь

Нержавеющая сталь

Чугун

Сталь закаленная

Алюминий

Сплавы на основе магния

Силумин

Медь электролитическая

Бронза и латунь

Пластические массы

Органическое стекло

Целлулоид, эбонит

116-118

120

118

125

130-140

110-120

90-100

125

130-140

50-60

70

80-90

Для ручного инструмента обычно предлагаются сверла с углом заточки 118°, которые являются наиболее универсальными. При сверлении в материалах с низкой прочностью, как например легкие сплавы, пластмассы и т.п., угол заточки не влияет в такой мере на производительность и стойкость сверла, как при сверлении твердых материалов. Для применения ручного инструмента при ремонтных и монтажных работах характерно эпизодическое сверление самых разных материале. В этом случае перетачивать сверла под работу с менее прочными материалами не имеет смысла.


Реже предлагаются сверла с углом заточки 130 — 135°. Как правило, это сверла из специальных быстрорежущих сталей, изначально предназначенные для работы по материалам с высокой твердостью.

Кроме угла заточки, на работу сверла в большой степени влияют и другие параметры геометрии режущей кромки.

Нормальная заточка

Используется в большинстве сверл общего назначения. Одно из преимуществ — относительно простая переточка. Считается, что ее можно выполнить вручную, однако настоятельно рекомендуется применять специальные станки (см. ниже.). Недостатком является относительно большая длина «перемычки» в центральной части (около 1/5 диаметра сверла). В зоне «перемычки» происходит не резание, а сминание материала заготовки. В результате повышается износ сверла и велик его увод в сторону в стадии засверливания. Чтобы избежать этого, желательно достаточно сильно накернить заготовку или выполнить начальное засверливание сверлом меньшего диаметра.

Заостренная заточка

Отличается выполнением небольших подточек с целью уменьшения длины «перемычки». Считается нормальным, если длина «перемычки» за счет этого снижается до 1/10 диаметра сверла. Такое сверло гораздо лучше ведет себя в момент засверливания, его меньше уводит в сторону и размеры углубления после накернивания могут быть меньше. Также уменьшаются усилие подачи и необходимый крутящий момент привода. Недостатками данной заточки являются большая трудоемкость ее выполнения (особенно при небольшом диаметре сверла) и снижение прочности заостренной режущей кромки. Такая заточка особенно рекомендуется для сверл с перемычками относительно большого размера (прежде всего для сверл большого диаметра).

Заостренная заточка со скосом по передней режущей кромке

Требует несколько больших усилий при ее выполнении, чем обычная заостренная заточка. По сравнению с ней, заточка со скосом по передней кромке более устойчива к ударам и к воздействию бокового усилия. Применяется при работах по твердым сталям и для рассверливания.

Заточка со скосом по задней режущей кромке

Называется также самоцентрирующейся заточкой. Перемычка практически исчезает. В результате отсутствует увод в сторону при засверливании, уменьшается усилие подачи, улучшается стружкообразование. После нормальной заточки такая заточка является самой распространенной.

Заточка под двойным углом

Существенно улучшает температурные режимы работы сверла за счет увеличения длины режущей кромки и повышения теплотдачи. За счет этого также возрастает стойкость сверла. Кроме того, оптимизируются углы резания вдоль режущей кромки. Рекомендуется при сверлении вязких материалов, например, быстрорежущей стали.

Прямая заточка с центральным выступом

Обычно она характерна для сверл по дереву, но применяется также и в сверлах, предназначенных для сверления тонкого листового металла (они обычно называются сверлами для высверливания точек контактной сварки). По сравнению со сверлами с остальными показанными выше типами заточки, это сверло снижает количество заусенцев при сквозном сверлении и дает возможность сверлить цилиндрические отверстия с относительно ровным дном. Сверло по металлу (из быстрорежущей стали) с такой заточкой выпускаются в ограниченном диапазоне размеров.

Кроме всего прочего, при заточке режущих кромок важно выдержать надлежащий задний угол. Естественно, что это делается при фабричной первоначальной заточке сверла и вспоминать о заднем угле сверла потребителю приходится только при его переточке.

Можно увидеть, что если передняя (режущая) кромка прямая, то задняя кромка имеет более сложную форму. Из-за этого задний угол изменяется вдоль задней кромки и при неправильной заточке может случиться так, что задняя кромка будет зацепляться за стенки отверстия. Результатом является рост температуры сверла, падение производительности и срока службы сверла. Для того, чтобы точно выдержать и передний и задний углы заточки, применяется несколько схем заточки, для реализации каждой из которых требуются специальные приспособления. Приведем, одно из самых простых таких приспособлений, положенных в основу описанного ниже приспособления для повторной заточки спиральных сверл.


Само устройство показано на рисунке ниже. Это приспособление позволяет изменять угол наклона сверла относительно плоскости абразивного круга поворотом станка вокруг оси А. На этом рисунке показана схема заточки сверла с углом при вершине в 116 — 118°. Изменяя угол В (на рисунке он равен 45°), можно задавать различные углы заточки. Станок с закрепленным в нем сверлом плавно поворачивается вокруг оси А с одновременной постепенной подачей сверла винтом подачи), пока не будет заточена вся поверхность, начиная с одной из режущих кромок (нижней, показан ной на рисунке). Постепенная подача необходима, чтобы не перегреть сверло. Затем сверло переворачивают и затачивают вторую режущую кромку.


Также следует особо отметить, что заточка должна быть симметричной. Ось вращения сверла всегда проходит через выступающую вперед точку пересечения режущих кромок и при несимметричной заточке увеличивается диаметр отверстия, растут вибрации и возможна поломка сверла. По этой причине при заточке сверла диаметром от 6 — 10 мм и ниже желательно контролировать симметричность заточки с помощью лупы.

Размерными параметрами спирального сверла являются диаметр и длина. Диаметры спиральных сверл общего назначения с цилиндрическим хвостовиком стандартизированы и укладываются в ряд 0,3 мм — 20,0 мм с шагом 0,05 — 0,1 мм.


Сверла каждого типоразмера имеют определенную длину рабочей (калибровочной) части. Одним из требований к сверлам является возможность их переточки. В силу этого, к минимальной рабочей длине сверла, определяемой возможностью эффективного отвода стружки, прибавляется запас на переточку сверла. В общем случае, сверла могут перетачиваться на длине 3/4 от первоначальной длины рабочей части. Есть и более простое правило: если длина канавки для отвода стружки менее 10 мм, сверло переточке не подлежит.

В заключение можно упомянуть про сверла с левым вращением. Они требуют применения реверсивных дрелей и нужны только в достаточно редких ситуациях, например для засверливания обломанного крепежа перед его удалением.

Металлорежущий инструмент широко представлен в каталоге интернет-магазина AIST.

Угол заточки сверла по металлу: таблица и рекомендации

Сверла по металлу, как и любой другой режущий инструмент, изнашиваются в процессе эксплуатации, что делает их непригодными к использованию. Между тем в большинстве случаев режущие и другие углы сверла по металлу можно восстановить, выбрав их значения по специальной таблице и выполнив заточку.

Ручная заточка сверла по металлу

Назначение и конструктивные особенности инструмента

Сверла по металлу, для изготовления которых используются стальные сплавы быстрорежущей группы, применяются для создания в металлических деталях как сквозных, так и глухих отверстий. Наиболее распространенными являются спиральные сверла, конструкция которых включает в себя следующие элементы:

  • режущую часть;
  • рабочее тело;
  • хвостовик;
  • лапку.

Конструктивные элементы спирального сверла

Если хвостовик, который может быть как цилиндрическим, так и коническим, предназначен для надежной фиксации инструмента в патроне используемого оборудования, то рабочая часть одновременно выполняет сразу несколько важных функций. Именно геометрией сверла определяются его работоспособность и режущие свойства.

Важнейшими элементами рабочей части сверла по металлу являются винтовые канавки. Их задача состоит в том, чтобы выводить из зоны обработки стружку. Геометрия спирального сверла по металлу предусматривает, что передняя сторона спиральной канавки выполняется под определенным углом, величина которого по направлению от оси инструмента к его периферийной части меняется. В процессе изготовления сверла по металлу на боковой области его спиральных элементов формируются узкие ленточки, несколько выступающие над основной поверхностью. Задача таких ленточек состоит в том, чтобы уменьшить величину трения инструмента о стенки формируемого отверстия.

Особенности различных видов заточки сверл

Заточка сверл, как уже говорилось выше, необходима для того, чтобы восстановить их геометрические параметры. Выбор определенного вида заточки сверла зависит от ряда факторов (диаметра инструмента, характеристик обрабатываемого металла и др. ).

Наиболее универсальной является нормальная заточка (Н), при выполнении которой на рабочей части сверла формируются одна поперечная и две режущие кромки. Угол заточки сверла в данном случае составляет 118–120°. Выбирая такой вид заточки сверл, следует иметь в виду, что использовать его можно по отношению к инструментам, диаметр которых не превышает 12 мм.

Типы заточек сверл по металлу

Все остальные виды заточки, которые обозначаются буквосочетаниями НП, НПЛ, ДП, ДПЛ, можно применять для инструментов с диаметром до 80 мм. Каждый из указанных типов заточки предполагает доведение геометрии сверла по металлу до требуемых параметров.

НП

Такая заточка подразумевает подточку поперечной кромки, что делается для уменьшения ее длины и, соответственно, для снижения нагрузок, воспринимаемых инструментом в процессе сверления.

НПЛ

В данном случае кроме поперечной кромки подточке подвергается и ленточка, что позволяет уменьшить ее ширину в области режущей части. Подточка ленточки помимо уменьшения силы трения, создаваемой при сверлении, позволяет сформировать дополнительный задний угол сверла, что способствует облегчению процесса обработки.

ДП

Это двойная заточка, совмещенная с подточкой поперечной кромки. Выполнение заточки данного вида позволяет сформировать на рабочей части сверла по металлу одну поперечную и четыре режущие кромки, имеющие вид ломаных линий.

ДПЛ

Это аналогичный предыдущему вид заточки, при котором дополнительно подтачивают ленточку. Создание четырех режущих кромок при выполнении двойной заточки необходимо для того, чтобы уменьшить угол между периферийными участками режущих кромок. Такой подход позволяет улучшить отвод тепла от режущей части инструмента и, соответственно, значительно повысить его стойкость.

Как правильно выбрать углы заточки

Углы заточки сверла, как уже говорилось выше, выбираются по специальным таблицам, где их значения представлены в зависимости от того, в каком именно материале необходимо сформировать отверстие.

Таблица 1. Углы заточки сверла по металлу для различных материалов

Если неправильно выбрать углы, под которыми будет затачиваться сверло, то это приведет к тому, что оно в процессе работы будет сильно нагреваться. Это в итоге может привести к его поломке. Кроме того, именно неправильно выбранные углы, используемые для заточки сверла по металлу, часто становятся основной причиной некачественно выполненного сверления.

Выполнение операции

Традиционно заточка сверл по металлу спирального типа выполняется на наждачном станке, оснащенном точильным кругом соответствующей твердости. Начинать затачивать их следует с обработки задней поверхности. Прижимая инструмент данной поверхностью к вращающемуся точильному кругу под определенным углом, надо следить за тем, чтобы на ней формировался правильный уклон.

При заточке передней режущей поверхности необходимо контролировать не только угол, под которым выполняется операция, но и размер перемычки. Очень важно, чтобы при заточке на рабочей части сверла по металлу были сформированы режущие кромки равной длины, расположенные под одним углом. Если просверлить отверстие сверлом, при заточке которого не соблюдены эти важные требования, то диаметр такого отверстия будет больше, чем поперечный размер самого инструмента.

Проверка углов заточки с помощью шаблона

Проверить соответствие основных геометрических параметров (в том числе угла заточки) сверла требуемым характеристикам можно при помощи одного шаблона, который несложно приобрести в серийном исполнении или изготовить самостоятельно.

И в заключение небольшой видеоролик о том, как самостоятельно заточить сверло по металлу.

Наконечники для заточки спиральных сверл

Многие плотники покупают и используют обычные спиральные сверла, которые на самом деле предназначены для сверления металла. Они используют их не только для сверления дерева, но и для сверления отверстий в различных других материалах. Эти спиральные сверла затупляются, а их режущие кромки (называемые кромкой) могут иметь сколы; когда случается последнее, они плохо режут даже дерево, и уж тем более металл. Также не редкость сломать сверло, и в этом случае вы можете либо попытаться заточить новую вершину, либо выбросить сверло.

Немного потренировавшись, вы можете заточить или заточить биты, чтобы они достаточно хорошо пилили дерево. Возможно, они даже неплохо справятся с сверлением металла. Рабочие-металлисты требуют более строгих допусков к диаметру отверстий, чем это обычно требуется при деревообработке и коммунальных работах.

Обычно при заточке спирального сверла предъявляются три основных требования:

1. Равные углы при вершине сверла, которые обычно составляют 59 градусов каждый, всего 118 градусов

2.Режущие кромки одинаковой длины

3. Правильный зазор за режущими кромками, составляющий примерно от 8 до 12 градусов

Регулируемый транспортир на рабочем месте можно использовать для проверки как угла вершины сверла, так и длины кромок режущей кромки. Соответствующий зазор за режущей кромкой можно определить визуальным осмотром. Результирующий зазор не является критическим, если он составляет примерно от 8 до 12 градусов.

Должен быть обеспечен зазор по всей режущей кромке. Небольшой зазор или его отсутствие не позволяет режущей кромке образовывать стружку, и сверло просто не будет сверлить. Режущая кромка будет удерживаться от работы. Слишком большой зазор ослабляет режущую кромку, поскольку удаляется слишком много металла за кромкой.

Заточите все спиральные сверла, не перегревая их. Держите их кончики достаточно прохладными, чтобы вы могли дотронуться до них голыми пальцами. Это можно сделать, сделав очень легкие проходы по колесу.

Заточка от руки

Спиральное сверло легко заточить от руки.Даже если вы не заточите скрутку идеально, она все равно будет резать древесину, хотя отверстие может быть немного больше размера. Начните с удерживания сверла на указательном пальце так, чтобы его режущая кромка находилась в горизонтальном положении, а ось сверла находилась под углом примерно 59 градусов. Фактический процесс шлифования на самом деле включает три различных движения хвостовика, при этом сверло слегка прижимается к кругу. Три движения:

1. Влево

2. По часовой стрелке

3. Вниз

Три этапа заточки спирального сверла.Примечание. Оператор перемещает хвостовик биты влево и вниз, одновременно вращая его.

Как затачивать спиральные сверла

Спиральные сверла должны быть острыми, чтобы вырезать чистое отверстие. Однако сверла имеют тенденцию терять свою остроту после длительного использования. Чем чаще вы используете сверло, тем быстрее оно затупляется, особенно если вы часто сверляете под углом или не вынимаете сверло из отверстия регулярно, чтобы очистить от мусора, который накапливается во время работы.Заточка сверл — это настоящее искусство, и делать это нужно правильно. Если вы этого не сделаете, вы столкнетесь с проблемами в дальнейшем. Чтобы спиральное сверло было эффективным, заточка должна быть равномерной. Когда вы начнете затачивать свои собственные сверла, не удивляйтесь, если сначала вы сделаете ошибку. Лучше сначала попрактиковаться на дешевых сверлах.

Шаг 1. Углы

Перед тем, как приступить к сверлению, важно точно знать, какие углы вам нужны для различных частей спирального сверла.Если вы не добьетесь этих углов, сверло все равно будет резать, но не так, как должно. Если вы работаете с определенными допусками, это может стать серьезной проблемой.

Углы при вершине сверла должны быть одинаковыми, по 59 градусов каждое, чтобы общий угол составлял 118 градусов. Режущие кромки должны быть одинаковой длины, а зазор за режущими кромками сверла должен составлять от 8 до 12 градусов.

Шаг 2 — Измерение углов

Вам понадобится регулируемый транспортир для измерения углов вершин сверла, а также длины режущих кромок.Однако для зазора за режущими губами вам нужно будет полагаться только на свои глаза. К счастью, если угол составляет от 8 до 12 градусов, обычно все будет в порядке.

Вам также понадобится зазор на режущих кромках, иначе вы будете удивлены, почему ваше сверло не режет должным образом. В то же время нельзя допускать слишком большого зазора, иначе вы ослабите режущую кромку, что может привести к поломке сверла.

Шаг 3. Использование шлифовального круга

Существует определенная методика шлифования спиральных сверл от руки, но перед тем, как вы начнете, важно помнить, что нельзя допускать чрезмерного нагрева сверл.Не держите биту на колесе. Вместо этого слегка проведите им по лунке до точки, где вы сможете удобно коснуться наконечника, но при этом он не станет горячим. Это займет больше времени, но даст вам больше преимуществ. Позвольте колесу делать всю работу за вас.

Удерживая насадку на указательном пальце руки, прижмите ее к шлифовальному кругу. Режущая кромка должна располагаться горизонтально по отношению к диску, а спиральное сверло должно располагаться под углом 59 градусов.

Теперь вы готовы начать шлифование, которое вы сможете проделать с помощью трех движений.Обязательно используйте защитные очки во время этого процесса. Вращая спиральное сверло, перемещайте его влево и вниз. Вам нужно будет сделать это несколько раз, когда вы будете проводить сверло по шлифовальному кругу, чтобы быть уверенным, что вы правильно заточили сверло. Продолжайте, проверяя кончик пальца, пока не добьетесь желаемой резкости. Перед использованием очистите сверло от любых металлических частиц.

Отточите свои сверла — The Shed

Лен Гейл
Узнайте, как затачивать эти тупые сверла



В полный размер

Приходилось ли вам когда-нибудь просверлить кусок дерева или металла, а затем тихо или шумно прийти к выводу, что пора купить новое сверло? Вам следует подумать в первую очередь о покупке нового сверла для наиболее эффективной работы в вашем сарае или, в качестве второй мысли, возможно, вы могли бы попробовать повторно заточить сверло.Это требует некоторого мастерства.
Перед повторной заточкой изношенного или сломанного сверла рекомендуется изучить новое сверло. С помощью транспортира измерьте угол режущей кромки. Будет 59 °. Этот угол в сочетании с углом наклона спирали (спирали) от 28 ° до 30 ° на стандартных сверлах для спекания создает прямые режущие кромки, которые выполняют работу. Это примерно такой же рабочий ход, что и у токарных инструментов для обычной обработки. Острие с включенным углом 118 °, как нос корабля, помогает держать буровую установку на правильном пути.Сверло, заточенное почти на, шатается по всему месту. Кроме того, если угол наклона острия сверла меньше 118 °, режущая кромка будет выпуклой. Если угол наклона острия сверла больше 118 °, режущая кромка будет вогнутой. Цель состоит в том, чтобы получить передний край для 100-процентной эффективности. Я полагаю, что для всех обычных работ в сараях будет хорошо придерживаться того же способа, которым была заточена новая дрель.



В полный размер

Калибр режущей кромки спирального сверла.



В полный размер

Калибр для сверл с конусом Морзе. Линии, нацарапанные на заштрихованной области режущими крыльями, должны совпадать. Обратите внимание на шип на конце сверла.

Помимо правильной повторной шлифовки уголка, необходимо, чтобы каждая из двух режущих кромок была одинаковой длины.
Чтобы сверло могло проникнуть в металл, корпус сверла за режущими кромками должен быть отклонен под углом от 12 ° до 15 °. Для небольших сверл 3 мм и ниже можно повернуть назад до 18 °.Слишком много — и лезвие скоро выйдет из строя; слишком мало, и «пятка» будет тереться, и сверло не режет.
У меня был ранний опыт заточки сверл. Когда мастер механического цеха был уверен, что виноват я, (мы не будем вдаваться в подробности), он сообщил, что я должен доложить Джоку, кладовщику инструментов. Джок был немногословным человеком. Он просто указал на три ведра со сломанными и зазубренными сверлами разного размера, протянул мне два калибра и сказал начать. Более крупные сверла были сломаны на радиально-сверлильных станках, где радиальный рычаг позволяет размещать инструментальную головку на различном расстоянии от колонны. Когда сверла выходили из строя, они были повреждены при ударе о выступы или зажимы.
Участок заточки инструмента имел несколько шлифовальных станков. У одного было чашечное колесо, что означало, что сверла можно было шлифовать сбоку от колеса. Сначала мне пришлось удалить зазубренные концы отрезного круга, и на них вспыхнул дождь красных искр, которые подтвердили, что сверла изготовлены из быстрорежущей стали (HSS).
Stormy Knight следил за моими успехами. В отличие от Джока, он был многословным человеком, и, хотя он был большим и сильным человеком, он все время повторял: «Дай мне силы!» Что бы ни случилось, я должен был сохранять спокойствие и не выходить из себя.Вскоре я стоял в луже воды, погружая горячие инструменты в воду.



В полный размер

Шлифование режущей кромки.



В полный размер

Новый отшлифованный край. Обратите внимание, что фланец также заземлен.

Калибры
Сторми показал мне, что у одного калибра были пропилы и числа для отслеживания длины режущих кромок. Мне пришлось проверить, что две режущие кромки находятся под требуемым углом 59 ° и имеют одинаковый размер.Сторми объяснил, что флюиды позволяют стружке выходить, охлаждающей жидкости проникать внутрь, и они обеспечивают угол резания для стали и алюминия. Самое интересное.
Другой калибр имел шип на одном конце, который входил в центральное отверстие в конце сверл с коническим хвостовиком. На верхней панели этого калибра с конусом Морзе была заштрихованная область. На этом углу режущей кромки нацарапал линию, которая должна была совпадать с царапиной от другого угла. Таким образом, если бы обе режущие кромки имели одинаковый угол и длину, если бы обе царапины совпадали, а задний зазор был правильным (от 12 ° до 15 °), сверло резало бы металл двумя одинаковыми стружками, и двигатель сверлильного станка не был перегружен. .
Вскоре я разработал технику движения сверла по шлифовальному кругу, опираясь на мою левую руку, которая опиралась на опору для инструмента, поворачиваясь на острие и в то же время слегка опуская правую руку, чтобы создать задний зазор. Слишком большой задний зазор — и режущая кромка может выйти из строя, слишком маленький — и пятка будет тереться, ограничивая прохождение металла, если не препятствовать этому. Это доставило мне массу неприятностей, пока я не слегка повернул сверло по часовой стрелке, опуская правую руку.
ПРИМЕЧАНИЕ:
Если углы одинаковы, но одна кромка немного длиннее другой, сверло будет резать немного больше. Это можно использовать в своих интересах, если вам нужен небольшой зазор. Однако если вы сначала просверлите пилотное отверстие, сверло вырежет до нужного размера.
Сверла, которые были сломаны или повторно затачивались, имеют толстую перемычку; это тот стержень, который проходит по центру инструмента между двумя флютами. На самом деле спиральные сверла имеют четыре режущих кромки, две маленькие в центре и две, которые делают настоящую резку.Держа конец сверла вверх, я смог растушевать полотно во флюиды на углу шлифовального круга.



В полный размер

Разгрузка или шлифовка полотна…



В полный размер

…, смешивая полотно с флютами.

Lands
Для уменьшения трения сверла имеют разгрузку корпуса. Большая часть тела отшлифована, оставляя узкую площадку на краю флюатов. Это диаметр сверла. Иногда при сверлении прочной стали земля изнашивается.Это может привести к заеданию сверла в отверстии и / или образованию отверстий меньшего размера. Сверло можно спасти, если отшлифовать его конец до положения, в котором земля не повреждена, а затем снова заточить его.
Инженеры по обработке листового металла повторно затачивают свои сверла, чтобы металлическая деталь не попала в сверло. На конце сверла образуется диск, который необходимо удалять после каждого отверстия. Мало того, что переточенное сверло является безопасным способом сверления листового металла, вы получаете круглое отверстие вместо трехугольного и увеличиваете сверло.Используйте умеренную скорость, так как режущие кромки находятся на деликатной стороне. Текстура древесины приводит к блужданию остроконечных спиральных сверл, но поскольку это спиралевидное сверло с новой заточкой режет древесные волокна, отверстия будут там, где вы хотите.



В полный размер

Когда я в наказание затачивал сверла, я обнаружил, что существуют медленные спиральные и прямые сверла для латуни и пластика. Вам может понадобиться прямолинейное сверло. Вы можете создать это, «откатывая» первые 3 или 4 мм спирального сверла.
Сверло из стеллита, состоящее из трех прямых и трехстороннего наконечника, используется для сверления очень твердого металла. Сверлильный станок установлен на максимальную скорость, деталь опиралась на металлическое основание в тисках, и к рукоятке прилагалось значительное давление. Охлаждающей жидкости нет, потому что это тепловой процесс. Сверло нагревает материал, вызывая металлургические изменения в материале и проникая в него. Три раскаленных стружки и дырка насквозь.
Мое наказание длилось несколько дней, Джок смог пополнить свои полки, и он был счастлив.Я усвоил ценные уроки, и бригадир встретил меня улыбкой, но, к сожалению, лекарства от шалостей не существует.
СОВЕТ: Чтобы избежать постоянной переточки, рекомендуется использовать два набора сверл.



В полный размер

Сверло, показывающее рельеф тела, нанесенный на спирали. Это помогает уменьшить трение.



В полный размер

Спиральное сверло, заточенное в углу шлифовального круга для получения центральной точки и двух внешних режущих кромок, которые безопасно просверливают отверстия в листовом металле.

Как легко затачивать сверла

Мудрый работник или энтузиаст DIY знает, как важно поддерживать свои инструменты в отличном состоянии. И это касается буровых коронок.

Без острого сверла ваше сверло бесполезно. Все наказания принимает на себя сверло. Кирпич, дерево и металл сказываются на этом маленьком сверле.

Хотите узнать, как точить сверла? Ознакомьтесь с этим руководством для лучшего опыта бурения.

Как затачивать сверла

  1. Изучите свои тупые биты.
  2. Используйте защитные очки или маску для лица.
  3. Включите болгарку и держите биту под правильным углом.
  4. Работайте пятисекундными пакетами, удерживая биту в устойчивом положении.
  5. Окуните сверло в холодную воду. Проверьте остроту, проверив на древесном ломе.

Стоит ли затачивать сверла?

Если вам нужна чистая и эффективная дрель, дающая требуемые результаты, ответ — да!

Заточка сверл — важная часть ответственного владения инструментом.Замена затупившихся сверл может быть дорогостоящей. Также следует учитывать аспект безопасности — тупое сверло может привести к травме.

Наконец, подумайте и о временном факторе. Почему на выполнение работы с тупым сверлом требуется в два раза больше времени?

Как узнать, острое ли сверло?

Когда крутится острое сверло, можно почувствовать, когда оно прорезает материал. Есть степень сопротивления. Когда сверло поворачивается, вы увидите много мусора, и оно проделает отверстие с минимальным давлением.

Однако, когда насадка затупилась, она вращается быстрее, потому что ее не хватает. При этом сверло нагревается и тускнеет. Вы также заметили, что из отверстия не выпадает мусор.

И, наконец, когда сверло нагревается от трения, особенно когда вы просверливаете дерево, вы увидите дым или запах гари. Если это произойдет, немедленно прекратите то, что вы делаете, или рискуете загореться.

Лучшие способы заточки сверл

Настольный шлифовальный станок

Настольные шлифовальные станки отлично подходят для заточки сверл.Включите его, наденьте защиту для глаз — и вперед. При этом не все сверла подходят для этого метода.

На шлифовальном станке можно затачивать плоское дерево, сверла для закрутки, кирпичные и прямозубые насадки. Большинство шлифовальных машин поставляются с мелкими и крупными шлифовальными кругами, так что вы можете добиться удовлетворительной отделки. Тем не менее, гриндерам требуется некоторая практика, чтобы получить правильную технику.

Все, что вам нужно сделать, это держать сверло так, чтобы режущая поверхность соприкасалась с колесом. Затем вы можете работать с углами от руки, пока не получите желаемый результат.

Плюсы
  • Быстрый результат.
  • Исправляет сломанные биты.
  • Измельчители служат вечно.
  • Мало времени на переналадку.
  • Много применений.
Минусы
  • Трудно освоить.
  • Не подходит для всех сверл.
  • Не так точно.

Drill Doctor

Автор фото: Drill Doctor

Инструменты для заточки сверл, такие как Drill Doctor, — это более простой способ сделать ваши сверла острыми.Будьте готовы потратить, потому что эти инструменты недешевы.

Они подходят для сверл по камню и спиральных сверл, но не подходят для сверл по плоскому дереву, со шпорами или шнековыми сверлами по дереву.

Drill Doctor позволяет зажимать сверло в патроне, выбирать требуемый угол и фиксировать сверло на шлифовальном блоке. Когда станок включен, вы делаете пол-оборота, чтобы повернуть фрезу, так что оба лезвия будут заточены.

Каждое четное число, которое вы считаете, представляет собой полный ход.Сделайте от 20 до 40 оборотов, пока сверло не станет острым. Drill Doctor также режет разделенные и плоские поверхности.

Плюсы
  • Легче в использовании.
  • Позволяет разделить поверхность.
  • Быстрее.
  • Настраиваемая угловая заточка.
Минусы
  • Дорого.
  • Ограничено типами сверл.

Алмазный напильник

Использование старинного метода алмазного напильника займет немного больше времени, но результат будет более точным.Только так можно затачивать сверла для шнека и направляющие винты, а также биты с зенковкой. Кроме того, в этом случае острие шпор лучше обостряются.

А поскольку у алмазных пилок нет зубцов, вы можете работать с ними в любом направлении. Кроме того, алмазные напильники режут как при выталкивании, так и при вытягивании. Конический конец файла идеален для проникновения в труднодоступные места.

Плюсы
  • Купить дешево.
  • Простота использования.
  • Заточка сверл любого типа.
  • Обеспечивает прецизионную отделку.
  • Длится вечно.
  • При необходимости легко транспортировать.
Минусы
  • Немного дольше.
  • Требуется точный глаз.

Инструмент для заточки сверл

Эти насадки для сверл стоят недорого, но они могут превратить ваше сверло в инструмент для заточки коронок. Это отличная альтернатива более дорогому Drill Doctor и дает удовлетворительные результаты.Тем не менее, ему не хватает точности.

Он работает, прикрепляя сверло к небольшому шлифовальному кругу, установленному в специальной раме. Бита вставляется в прорезь и удерживается рукой, пока диск затачивает режущую кромку. Этот метод подходит только для спиральных сверл.

Плюсы
  • Дешево.
  • Компактный.
  • Легкий.
  • Легко носить с собой.
  • Простота установки.
Минусы
  • Неточно.
  • Удобно использовать.
  • Углы требуют догадок.
  • Ограничено типами сверл.
  • Ограничено размером сверла.

Инструмент Dremel

Дремели

можно использовать в различных целях, в том числе для заточки сверл. Думайте об этом как о мини-шлифовальной машине. Вы можете затачивать сверла, такие как спиральные, плоские деревянные и кирпичные, но Dremel не справится с более специализированными сверлами.

Заточка сверла с помощью Dremel немного похожа на шлифовальный станок.Вы зажимаете Dremel на верстаке и перемещаете сверло по абразивной поверхности Dremel.

Плюсы
  • Простота использования.
  • Более быстрые результаты.
  • Можно регулировать углы.
Минусы
  • Неточно.
  • Углы рассчитываются на основе предположений.
  • Сверло нагревается.

Как затачивать сверла вручную

Для тех, кто хочет затачивать сверла вручную, вот удобное руководство, которое поможет достичь наилучших результатов.

Что вам нужно

  • Настольный шлифовальный станок с кругом для грубого и тонкого шлифования. Если у вас нет шлифовального станка, то и ленточный шлифовальный станок будет работать одинаково хорошо.
  • Защитные очки необходимы при работе с любыми предметами, которые выделяют искры или тонкие полосы металла. Вы будете близки к действию, поэтому вам нужно защищать глаза.
  • Перчатки — дополнительный выбор. Некоторым людям не нравится, что перчатки ослабляют хватку, и если они плохо сидят, они могут зацепиться за шлифовальный круг.
  • Ведро с водой предохраняет сверло от перегрева, что может привести к дальнейшему затуплению режущей кромки.
  • Деревянный лом, чтобы проверить остроту сверла.

1. Отделите тупые биты

После того, как вы определились, какие сверла требуют внимания, отделите их от острых сверл. Вам нужно удалить минимальное количество металла с поверхности для достижения наиболее четкого результата.

Сначала шлифуйте сверла с наихудшими сверлами по кругу грубого помола, а затем переходите к более тонкому кругу.

2. Отшлифовать края

Наденьте защитные очки для этой части. Включите шлифовальный станок и поместите сверло на шлифовальный круг так, чтобы лезвие было параллельно шлифовальному станку. Осторожно нажмите и дайте шлифовальной машине сгладить нежелательный металл.

Держите его неподвижно и не поворачивайте. Вы должны стремиться воспроизвести заводскую настройку 60 градусов.

3. Не переусердствуйте

Сверло должно находиться в контакте с болгаркой не более пяти секунд.Чтобы получить лучший угол, попробуйте заточить там, где скрученный стержень встречается с кончиком.

4. Окуните биту в холодную воду

Сейчас самое подходящее время, чтобы окунуть сверло в ведро с холодной водой. В противном случае сверло нагреется и может обжечь руки. Также при нагревании теряет резкость.

Выньте его из воды и проверьте, нет ли хорошо заточенной режущей кромки.

5. Сделай другую сторону

Если вас устраивает первая поверхность, поверните сверло на 180 градусов и повторите тот же процесс с другой стороны.Вы должны стремиться к централизованной точке, где обе режущие поверхности встречаются в середине долота.

Для получения более точного результата попробуйте менять местами стороны сверла каждые несколько секунд, чтобы сбалансировать хонингование. Подумайте о том, как вы точите нож о блок, работая с одной стороны, а затем с другой, чтобы сбалансировать лезвие. То же самое и со сверлом.

Для достижения наилучших результатов вы также должны стремиться к углу в 60 градусов.

6. Протестируйте долото вручную с помощью токарной обработки

Когда вы будете довольны, пора дать биту пробу, чтобы проверить резкость и баланс.Вручную превратите сверло в кусок древесины. Если сверло врезается в древесину при малейшем давлении, у вас есть острый инструмент.

Если нет, вернитесь к этому и продолжайте работать на кофемолке, пока не добьетесь желаемого результата.

7. Испытайте свое сверло

Пришло время правильно проверить сверло. Вставьте его в дрель и надавите на древесные отходы. Если вы сразу почувствуете, что сверло прикусывает, значит, у вас все получилось.

Лучшие советы по сохранению остроты сверл

Совет №1: Используйте правое сверло

Это простая ошибка.Сверло с прямой головкой не прослужит долго, если вы будете настаивать на его использовании для сверления кирпичной стены. Точно так же сверла по камню перегреются, если вы попытаетесь просверлить отверстия в дереве.

Знайте, для чего нужны сверла, чтобы уберечь их от износа.

Совет № 2: Хранить в сухом месте

Ничто так не ржавеет сверло, как влага. Убедитесь, что вы держите их закрытыми от влаги, иначе со временем вы обнаружите, что ржавчина затупит сверло.

Совет № 3: Практикуйте технику сверления

Каждый раз при сверлении останавливайтесь на полпути и втягивайте сверло. Убедитесь, что вы сдули мусор. Это не дает материалу забивать выемки сверла и нагреваться.

При нагревании бита затупится. Это также расчищает путь в отверстие, уменьшая потребность сверла в работе.

Совет № 4: Сохраняйте спокойствие

Во время сверления держите рядом с собой кувшин с холодной водой. После того, как каждое отверстие будет просверлено, опустите сверло в воду, чтобы оно остыло. Это предохраняет биту от перегрева.

Совет № 5: Сохраняйте запасные части

Сохраняя запасные части, у вас всегда есть острый набор, который можно использовать, когда один из них затупится.Это означает, что вам не нужно немедленно останавливаться, чтобы затачивать сверла, и работа выполняется быстрее.


Теперь у нас между зубами

Обслуживание ваших инструментов, какими бы они ни были, имеет решающее значение, если вы хотите эффективных, безопасных и действенных результатов. Вы никогда не забьете гвоздь башмаком и не попытаетесь просверлить отверстие тупым сверлом. В этом нет смысла.

Так что следите за своими сверлами и затачивайте их при каждом использовании. Таким образом вы сэкономите деньги и силы.

Как затачивать сверло: пошаговое руководство

Как узнать, затупилось ли сверло?

Перед тем, как перейти к этапу 1 процесса резания, следует выполнить этап 0. Проверьте, достаточно ли затуплено ваше сверло для изменения формы и заточки.

Они могут распознать затупившееся сверло по световому блеску на режущей кромке между парой канавок. Если появляется такой световой отблеск, это означает, что режущая кромка стала неровной и ее нужно быстро заточить.

Как затачивать сверло в домашних условиях

В зависимости от типа сверла существует ряд разновидностей режущего или затачивающего инструмента. А пока рассмотрим наиболее распространенный вариант сверл — спиральные сверла. И чтобы его отточить, мы будем использовать устройство под названием Bench Grinder. Другие типы инструментов, которые можно использовать, — это ленточная шлифовальная машина.

Возьмите тупое сверло и настольный шлифовальный станок и начните с этих простых шагов —

Шаг 1. Узнайте, какое сверло у вас в руках

Если вы профессиональный мастер мастерской, ничего страшного.Но если вы впервые затачиваете сверло, важно знать все технические аспекты своего сверла.

Мы можем определить сверло, состоящее из трех основных частей: выступа, выступа и долота.

Кромка — это часть сверла, которая выполняет фактическую работу по резке. В случае спиральных сверл обе кромки располагаются симметрично для равномерного резания.

Земля — это часть сверла, которая следует за выступом.Предполагается, что площадка должна быть под правильным углом, чтобы между выступом и работой, над которой вы работаете, оставались зазоры.

Зубило — это линия бурового долота, которая создается в точке пересечения земли с обеих сторон. Он размазывает дерево или металл, которые режет губа. Он не принимает непосредственного участия в работе по резке. Тем не менее, это очень важно.

Шаг 2: Подготовка сверла к заточке

Теперь, когда у вас есть достаточно идей по сверлу.Подготовим его для установки под точильный станок. Возьмите плоский напильник, проведите им по сверлу и потрите режущую кромку и посадочные площадки. Следите за тем, чтобы ваши пальцы не соскальзывали и не теряли кожу.

Шаг 3. Поднесите сверло к режущему устройству

Теперь пора подержать сверло и поднести его к режущему устройству. Примите удобное положение рук, прижимая его к тренажеру. Если вы используете ленточную шлифовальную машину, сохраняйте угол 60 градусов между фрезой и ленточной шлифовальной машиной.

Если вы пользуетесь настольным шлифовальным станком, вставьте фрезу в соприкосновение с вращающимся колесом. Старайтесь держать сверло прямо и параллельно земле. Помните, что вы не собираетесь дублировать режущую кромку, изготовленную на заводе. Вместо этого вы создаете новый.

Также читайте: Drill Hog Обзор набора сверл на 29 шт.

Шаг 4: Продолжайте работать над различными частями режущей кромки

Сохраняйте правильный угол и продолжайте затачивать сверло до его режущей кромки.Через несколько секунд буровое долото должно стать горячим из-за трения металлов. Держите небольшую кастрюлю с маслом или смазкой, чтобы тепло не беспокоило ваши руки.

Обработайте обе кромки последовательно. Убедитесь, что оба края имеют одинаковую ширину, в таком случае два края создадут точку встречи в центре бита.

Шаг 5: Проверка заточенного сверла в действии

Теперь попробуем проверить, насколько хороша ваша заточка сверла.Поднесите заостренную коронку к деревянной доске и осторожно поверните ее, чтобы проткнуть. Если вы видите сверло для начала проделывания отверстий, значит, работа выполнена вполне профессионально.

Предупреждения

Процесс кажется довольно простым даже для людей, которые раньше этого не делали. Но все же есть некоторые меры предосторожности, которые необходимо соблюдать.

Вот список:

  • Не приближайте руки слишком близко к точильному станку.
  • Не надевайте перчатки, которые могут попасть во вращающееся устройство для заточки.
  • Будьте аккуратны с положением и ангелом рук.
  • Для большей безопасности используйте защитные очки.

Часто задаваемые вопросы (FAQ)

1. Каким должен быть угол резания сверла?

Ответ: Как вы знаете, у долота две стороны, каждая из которых имеет свой центр оси. Когда вы режете сверло, сохраняйте угол 60 градусов.

2. Каков обычный угол при вершине сверла?

Ответ: Если говорить о спиральных сверлах, которые являются наиболее распространенными на рынке, то угол при вершине становится 118 градусов.Этот угол отлично подходит для металла, дерева, пластика и почти всех других обычных материалов.

3. Как я могу проверить правильность заточки сверла?

Ответ: После заточки поднесите сверло к мягкому дереву и попробуйте вручную проткнуть его сверлом. Если вы видите насадку, чтобы начать проделывать отверстие, то все в порядке.

Заточка сверл напильником

Заточка сверла — обычная задача домашнего мастера.Сверление с использованием тупых коронок может привести к завершению проекта и повреждению материала. Острое и заостренное сверло сделает работу быстрее и проще. Среди целого ряда точилок и электроинструментов нанесение напильников — недорогой и удобный процесс.

Если вы слышите раздражающие визгливые звуки или вам сложно сверлить, то пора заточить сверла. Хотя это можно сделать с помощью многих электроинструментов, знание того, как затачивать сверла с помощью напильника, может сэкономить ваши деньги и снизить риск повреждения сверл.

В этом руководстве мы кратко обсудим, как затачивать сверла вручную с помощью напильника, чтобы вы могли получить четкое представление. Кроме того, в этой статье мы расскажем о некоторых важных моментах, которые помогут безопасно и точно завершить процесс заточки и дольше сохранить резкость.

Шаги по заточке сверл напильником

В процессе заточки вы будете достаточно близко к опасному устройству. Таким образом, перед началом процесса необходимо соблюдать правила техники безопасности.Надевайте защитные очки, чтобы летящий металл не попал вам в глаза. Но не надевайте перчатки, так как они могут попасть в инструмент для заточки и доставить вам неприятности. Несмотря на это вам понадобится:

Инструменты для заточки сверл
  • Затупившееся сверло
  • Напильник
  • Тряпка
  • Хомут
Знай свое сверло

Перед началом процесса внимательно осмотрите сверло. Хорошее знание конструкции бурового долота поможет вам быть осторожным в отношении того, какая часть является критической и какой вид деятельности вреден для долота, и, в конечном итоге, обеспечит успешную работу.

Обычно сверло состоит из трех частей, включая кромку, площадку и долото. Область кромки сверла используется для сверления отверстий, также известных как кромка. Убедитесь, что вы затачиваете эту деталь симметрично. В противном случае вы обнаружите непрямые отверстия при следующем сверлении, если вы окажете несбалансированное давление на другую деталь.

Затем идет земля, которая поддерживает более острый край для просверливания. Во время бурения оператор должен поддерживать угол, чтобы обеспечить определенное пространство между точилкой и землей.Но сохранение большого количества углов улучшает изменение сколов на углах.

Долото — последняя часть сверла, где делать нечего. Эта часть обычно расстилает на губе деревянный или металлический стержень. Большинство домашних мастеров предпочитают стамески меньшего размера.

Очистить сверло

На использованном сверле может быть грязь или грязь. Во-первых, аккуратно очистите сверло от пыли. Можно применить тряпку, чтобы смыть пыль. Если мусор трудно удалить, используйте влажную тряпку.

Захват сверла

Теперь поместите сверло над столом и крепко возьмитесь за него каким-нибудь зажимом. Вы можете крепко удерживать сверло рукой во время заточки, но это может показаться немного неудобным. Таким образом, метод зажимного стола более предпочтителен.

Установить напильник

Возьмите нужный напильник для заточки сверла. Держите одну сторону файла под углом 60 градусов к кончику сверла, так как это правильный угол для заточки сверл.Пользователь, файл шнека для точечного долота и файл фрезы, если это долото с лопаточным сверлом.

Начать заточку

Теперь проведите напильником по кромке сверла примерно шесть-восемь раз. Приложите одинаковую силу к каждой губе. Кроме того, примените извилистое движение, чтобы напильник прижался к поверхности сверла.

Pro предложение

Во время заточки важно избегать металлических заусенцев и глухих кромок. Файлы для рисования на нижней стороне острого участка предохранят вашу кожу от заусенцев от сверла и помогут предотвратить несчастные случаи.

Кроме того, некоторые мастера используют воду после завершения процесса. Хотя одна или две капли машинного масла предпочтительнее для протирания сверл и защиты от металлических частиц. Более того, если вы не знаете, как затачивать сверла Dewalt, вы можете следить за процессом.

Проверить результаты

После завершения процесса заполнения пора проверить, заточено ли сверло. Вы можете использовать кусок дерева, чтобы быстро и легко проверить результат.

Все, что вам нужно сделать, это прижать сверло к деревянной доске и повернуть его рукой по часовой стрелке.

Если вы обнаружите, что он проделывает отверстие без особого давления, поздравляем! Вы идеально заточили сверло.

Еще один эффективный способ проверить остроту сверла — это вставить его внутрь сверла. Вставьте сверло в сверлильный патрон и проделайте отверстие в деревянной детали. Приложите давление, достаточное для просверливания двух дюймов.Если после извлечения сверла вы заметили летящую стружку, значит, вы успешно заточили сверло.

Алмазные напильники для заточки

Хотя классическая консистентная смазка для локтей является отличной альтернативой процессу заточки аккумуляторной батареи, алмазный напильник рекомендуется для заточки сверл по дереву с помощью пилотного винта. Вы можете применить типичный метод заточки к сверлам для пилотных винтов, независимо от того, является ли метод алмазного напильника самым безопасным и наиболее подходящим способом.Это может быть более медленный процесс, но этот метод ручной заточки спасет насадку и предотвратит повреждение.

Кроме того, вы можете использовать алмазные напильники на любом типе сверла для заточки, чтобы добиться максимального качества по более низкой цене.

Почему для заточки сверла следует использовать напильник?

В отличие от других методов заточки сверл, файловый метод не требует переменного тока или питания от батареи, что упрощает его применение. Все, что вам понадобится, это немного смазки для локтей.Более того, используя алмазный файл, вы можете сделать процесс экономичным и быстрым, особенно если он не приведет к счету за электроэнергию.

Однако сверло с пилотным винтом следует затачивать иначе, поскольку использование алмазного надфиля может быть более практичным. Ручной метод заточки может потребовать больше времени для заточки скрученных бит по сравнению с использованием электроинструмента. В этом случае вы должны знать, как затачивать сверла с помощью болгарки, чтобы быстро заточить сверло. Заточка сверла с помощью напильника снизит риск повреждения винта.

Таким образом, знание того, как затачивать сверла с помощью напильника, полезно, поскольку это поможет вам подготовить сверло для вашего проекта в любое время.

Диаграмма углов при сверлении для различных металлов

В то время как более твердые материалы требуют большего угла при вершине, вы должны поддерживать более острый угол для более мягких материалов.

50 и пластик Пластмасса
Металлы Материал Угол при вершине Угол винтовой линии Рельеф кромки или угол просвета
Алюминий 90–135 градусов 32–48 Дерево от 12 до 26 градусов
от 60 до 90 градусов от 0 до 20 от 12 до 26 градусов
Чугун от 90 до 118 градусов от 24 до 32 от 7 до 20 градусов
Мягкая сталь от 118 до 135 градусов от 24 до 32 от 7 до 24 градусов
Нержавеющая сталь от 118 до 135 градусов от 24 до 32 от 7 до 24 градусов
Пластмассы и дерево от 60 до 90 градусов От 0 до 20 от 12 до 26 градусов
из латуни и бронзы от 90 до 118 градусов от 0 до 20 от 12 до 26 градусов

Как затачивать сверло s с помощью Dremel

Dremels — это удобный инструмент в ящике для инструментов любого домашнего мастера. Вы можете использовать этот инструмент не только для сверления и шлифования, но и в качестве точилки. Перед тем, как начать затачивать затупившееся сверло, наденьте защитные очки, чтобы защитить глаза от металла.

Теперь плотно зажмите сверло, используя верстак из тисков, и медленно соскребите мусор с передней кромки сверла с помощью Dremel. Продолжайте шлифовать, пока не найдете острые режущие кромки с обеих сторон сверла.

Для проверки остроты просверлите отверстие в дереве или шпильку.Если вы чувствуете, что сверлить легче и найти гладкое отверстие, то все готово. И наоборот, обнаружение каких-либо визжащих, шатких или неровных краев означает, что вам придется повторить процесс, чтобы округлить края.

Как сохранить остроту сверл в течение длительного времени

Во-первых, во время сверления металла всегда используйте жидкость, чтобы сверло оставалось спокойным и смазанным. Из-за перегрева сверло теряет твердость и остроту. В качестве альтернативы вы можете использовать моторное масло, такое как CRC, спрей WD40 или слюну. Кроме того, не бурите постоянно, отдохните и дайте сверлу остыть. Следуя этому пути, вы еще немного будете наслаждаться более острым сверлом. Наконец, нанесение легкого распылителя WD40 поможет вам в конечном итоге защитить сверло от коррозии.

Умные насадки для сохранения остроты сверл

Основная цель заточки сверла — сделать проект по благоустройству дома более простым и плавным. Так почему бы не принять к сведению несколько эффективных советов, которые сделают процесс заточки более безопасным и качественным? Самый важный совет — носить защитное снаряжение, особенно для защиты глаз от летящих частиц.

Еще одна вещь, о которой следует позаботиться, — не заточать сверло слишком сильно. Это сделает сверло непригодным для использования и может потребовать некоторых затрат на покупку нового. Лучше, если вы будете часто затачивать сверло. Кроме того, убедитесь, что режущая кромка сверла под большим углом остается перпендикулярной хвостовикам. Неровное сверло — не лучший вариант для получения гладкого отверстия.

Часто задаваемые вопросы о том, как затачивать сверла напильником

Какой угол лучше всего затачивать сверло?

Для энтузиастов DIY рассматривается угол при вершине от 118 до 120 градусов.Дело в том, что довольно острое сверло лучше, чем тупое сверло. Кроме того, вы должны поддерживать угол 55 градусов между режущей кромкой долота и основной режущей кромкой.

Можно ли затачивать спиральные сверла напильником?

Для заточки винтового сверла можно использовать метод ручного наполнения. Но это трудоемкий процесс по сравнению с использованием мощных средств. Вы получите преимущество в том, что это снизит вероятность повреждения винта.

Какая точилка для сверл самая лучшая?

Одни из лучших точилок для сверл 2021 года:
Tormek DBS-22 Заточка приспособления
Drill Doctor 500X
Work Sharp Knife and Tool Sharpener
Tormek T-8 Precision Sharpening System
Drill Doctor 750X Точилка для сверл

Учитывайте при заточке сверл

Если вы знаете, как затачивать сверла напильником, вы всегда найдете острое сверло для следующего проекта. Процесс, который мы объяснили выше, прост и не требует больших денег и дополнительных принадлежностей. Так как вы можете применить его где угодно без какого-либо электроинструмента, почему бы не сделать сверление гладким и легким с помощью острого сверла?

Что еще более важно, используйте правильное сверло для определенного проекта с правильной скоростью для работы и не сверлите постоянно, чтобы получить более безопасный и лучший проект.

FAQ — Drill Doctor

Точилки

Drill Doctor, Work Sharp и Darex, продаваемые в США и Канаде, разработаны и изготовлены только для источников питания 115 В 60 Гц.Мы собираем и отправляем продукцию для энергетических нужд конкретного региона многим дистрибьюторам по всему миру. Мы хотим убедиться, что у вас есть правильный продукт для безопасной и эффективной заточки ваших инструментов.

Использование станка на 115 В в месте, где используются источники питания на 230 В, не только аннулирует вашу гарантию, но также увеличивает вероятность отказа и снижает срок службы и производительность вашего инструмента. Мы хотим, чтобы вы приобрели подходящий инструмент, чтобы вы могли убедиться в оптимальной производительности и долговечности наших инструментов.

Почему это важно?

Первое уточнение:

  • Трансформатор снижает или увеличивает напряжение переменного тока
  • Преобразователь
  • А преобразует переменный ток в постоянный
  • Инвертор преобразует постоянный ток в переменный

Использование простого переходника вилки и никаких других преобразований или преобразований с 230 В на 115 В приводит к тому, что блок работает на вдвое большем номинальном напряжении — двигатель работает очень горячо, очень быстро и в течение очень короткого времени, прежде чем он сам разрушится.Адаптер вилки позволяет вилке США вставляться в розетку, но не влияет на мощность, подаваемую на устройство.

В наших продуктах нет «интеллектуального кабеля», который можно найти в ноутбуках со встроенным блоком питания, принимающим входной ток / напряжение и преобразовывающим его в более низкое напряжение. Этот источник питания преобразует переменный ток в постоянный при низком входном напряжении (1-24 В постоянного тока), необходимом для аккумулятора ноутбука или аналогичного устройства.

Трансформатор (не полный источник питания), подключенный к однофазной сети 230 В, может понижать напряжение до диапазона 115 В, но не учитывает разницу с частотой в США при 60 Гц и международной частотой 50 Гц и может не регулировать напряжение или обеспечить достаточную силу тока хорошо в зависимости от качества устройства.Работа на частоте 50 Гц увеличивает нагрузку на двигатель, поэтому, хотя на устройство может подаваться правильное напряжение, частота не подходит для достижения полной производительности (пониженная мощность = более низкая эффективность = дополнительное тепло = устройство разрушено). Напряжение также может быть неточным из-за трансформатора, а двигатели 115 В предназначены для работы в определенном диапазоне. Высокое или низкое напряжение может вызвать сбои.

Простите за длинное объяснение, но мы хотим, чтобы у вас был правильно работающий инструмент, которым вы будете удовлетворены сейчас и в будущем.

Добавить комментарий

Ваш адрес email не будет опубликован.
