Стандарт установки розеток и выключателей от пола: Стандарты размещения розеток и выключателей

Содержание

Стандарты размещения розеток и выключателей

Существует несколько основных правил монтажа розеток и выключателей в помещении. Их важно учесть, чтобы не возникло перебоев с электропитанием или короткого замыкания.  Можно выделить несколько категорий правил для разных зданий и помещений.

Частные дома и квартиры

  • В обычных комнатах розетки устанавливаются на расстоянии до 30 см от пола и 50 см от угла. Выключатели следует монтировать не дальше 1 метра от двери со стороны дверной ручки и на уровне 80-90 см от пола. Это приблизительная высота опущенной руки человека.
  • Для ванной и кухни есть особые требования. Розетки вешаются на расстоянии 110 см от пола для удобного подключения электроприборов и в 50 см от водоразборных точек и газопровода для безопасности. Последнее касается и выключателей. Кроме этого необходимо, чтобы изделия имели защиту от брызг IP 44 (Volsten V01-11-R12-S Magenta 8959, Volsten V01-18-R24-S Magenta Perl 10068).
    А для подключения бытовой техники, например, стиральной машины или микроволновой печи, необходимо наличие заземления (Volsten V01-12-R18-M Magenta Crema 9000).

Обратите внимание: если в доме есть дети, розетки в их досягаемости должны иметь крышки (Volsten V01-43-R28-S Marin Grey 9450).

Муниципальные учреждения

В школах, детских садах и т.п. розетки должны быть установлены на высоте 1,8 м от пола, чтобы дети не могли получить травму или повредить устройство. В офисах, лабораториях, административно-конторских помещениях электротехнические изделия монтируются в зависимости от меблировки и оформления, но не выше 1 м.

Промышленные помещения

Рекомендуется монтаж розеток на высоте 0,8-1 м, как и везде, но при прокладке по стене проводов допускается размещение выше – до 1,5 м от пола.

Данные стандарты приняты не только в России, но и в Европе, отвечая всем требованиям по электробезопасности. Соблюдая эти несложные правила пользоваться розетками и выключателями будет как удобно, так и безопасно для всех людей находящихся в помещении.


Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

  • установка розеток и выключателей по так называемому «евростандарту»;
  • «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

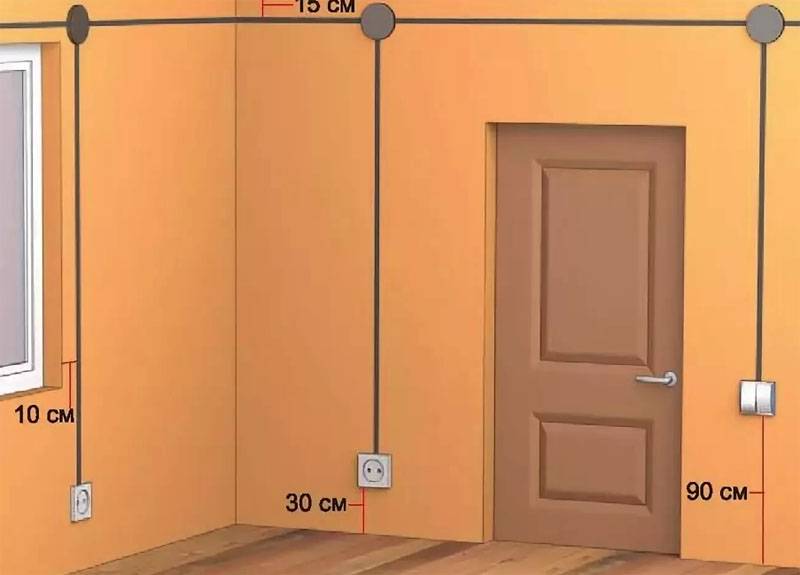

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

  • В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
  • Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
  • В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

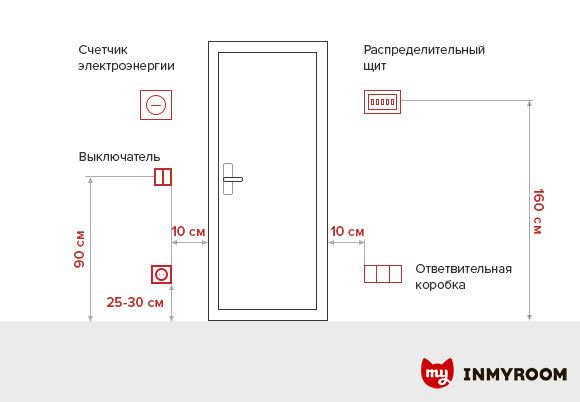

  • Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

  • В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
  • Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны).
    Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

  • Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
  • Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

  • Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

  • Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
  • Зона 1 (внешняя вертикальная поверхность ванной).
  • Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
  • Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

  1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
  2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
  3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Высота установки розеток и выключателей, правила и стандарты расположения

Строгих строительных нормативов, которые регламентируют количество и расположение розеток и выключателей в квартире или частном доме нет.

Действующие стандарты, нормы и правила дают только общие рекомендации по размещению, зато в них указывается, где розетки и выключатели ставить нельзя, а эта информация непременно понадобится при выборе высоты.

Ниже, представлены выдержки из государственных стандартов: ПУЭ 7, ГОСТ, СП и СНиП, где упоминается высота установки розеток и выключателей (они доступны для изучения в формате PDF, просто кликните по названиям-ссылкам)



Правила расположения розеток и выключателей

ПУЭ 7.

Правила устройства электроустановок

 7.1.50 Минимальное расстояние от включателей, штепсельных разъемов и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

СП 31-110-2003.

Проектирование и монтаж электроустановок жилых и общественных зданий

14.33 Включатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки не выше 100 см..

…Включатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на расстоянии до 1,5 м.

14.35 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и розетки должны устанавливаться на высоте 1,8 м.

В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на 1,3 м…

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84).

Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения

В этом государственном стандарте регламентируется положения розеток и выключателей в ванных, душевых комнатах и других влажных помещениях. При этом, точных мест не указывается, зато подробно описаны минимальные расстояния, учитывайте их при выборе высот.

СП 76.13330.2016 ( СНиП 3.05.06-85) Электртехнические устройтсва

6.9.16 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и электророзетки должны устанавливаться на 1,8 м.

Установка осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

6.13.21 От нагревательных кабелей до установочной электроаппаратуры должно быть не менее 200 мм.

В представленной в нормативке информации недостаточно, чтобы выбрать места расположения электроустановочного оборудования для всей квартиры или дома.

Возможно поэтому сформировался и получил широкое распространение, так называемый –

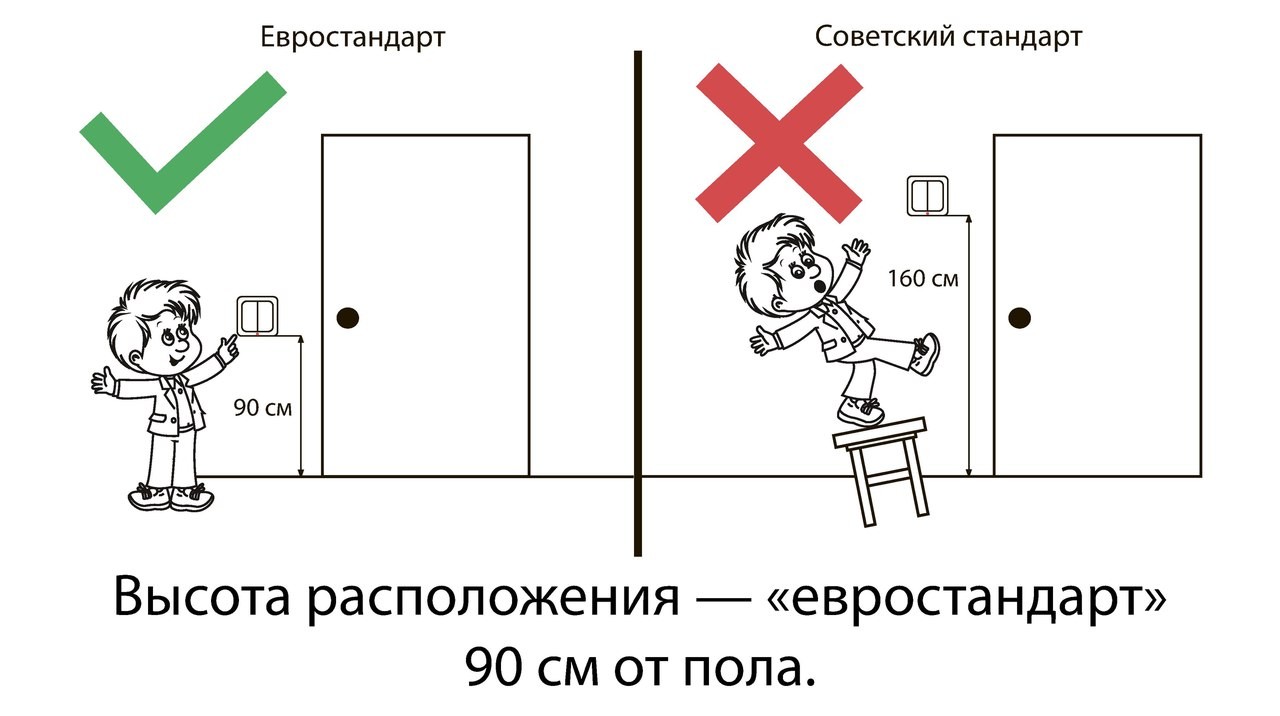

«евростандарт» высоты установки розеток и выключателей

 по которому:

   – розетки устанавливаются на высоте от пола – 30 см

   – Высота установки выключателей от пола – 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

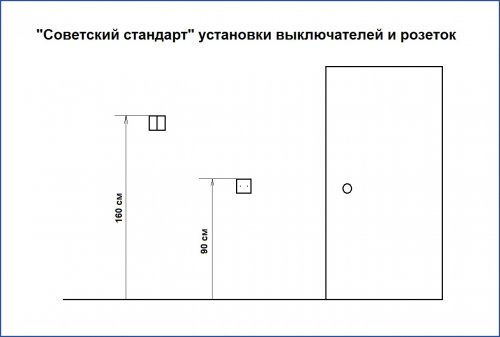

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

   – выключатели устанавливались на уровне плеча 160см от пола

   – электророзетки на расстоянии пояса человека – 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   – Выключатель расположен в поле зрения

   – Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   – Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   – более эргономичный

   – Человек управляет освещением, не поднимая руки, «не глядя»

   – Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования – пылесоса, электроинструмента, удлинителя или просто”на всякий случай” и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Подробно об этом читайте в статье – как правильно подобрать высоту розетки в спальне для телевизора, с учетом диагонали ТВ.

Спальная комната

– над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

– над прикроватными тумбочками: 600 – 700мм

– для телевизора в спальне – 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали здесь.

На кухне

Над столешницей на фартуке – 110 см

Для холодильника 10 – 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки. Для плит и варочных панелей высоты различаются.

В ванной

Для стиральной машины – 100см, подробнее о розетке для стиральной машины – здесь.

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

   – Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

   – Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте – 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

   – Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

   – в длинном коридоре или на лестнице, удобнее установить в начале и в конце

   – в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

 Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано здесь.

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – выключатель находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

  • для бойлера 1,5 м;
  • для фена, бритвы – 1 м;
  • для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

  • 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
  • 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
  • 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Удобство и практика: советы по установке

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

  • составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
  • на схеме пометить расположение бытовых приборов, записать их мощность;
  • отметить места, где имеется газопровод и водопровод;
  • отметить окна, двери.

Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки.

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Высота выключателя от пола по евростандарту. На какой высоте выключатель от пола

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Советский стандарт установки выключателей

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола. Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри. Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери. Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Высота розеток от пола

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте ставить розетки и выключатели решать вам

Содержание статьи

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных  электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.



В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Как установить стандартную высоту розетки и выключателя света

Установка электрических розеток, настенных выключателей и стандартной, одинаковой высоты важна как для простоты установки, так и для удобства пользователей.

Установить несколько коробок вдоль стены намного быстрее и проще, если все коробки одинаковой высоты. Любое изменение высоты немного увеличивает трение кабеля NM (неметаллический), когда вы протягиваете его через отверстия, просверленные в шпильках. Однородность становится еще более важной, когда вы протягиваете армированный кабель BX с шероховатой поверхностью через шпильки.Равномерная высота коробки также помогает разрезать и размещать изоляцию в стенах и прикреплять гипсокартон к стойкам.

Установка стандартной высоты коробки также важна с точки зрения доступа и эргономики. Например, неправильная высота переключателя света может дезориентировать. Ящики, расположенные слишком высоко или слишком низко, могут быть неудобными или даже недоступными для инвалидов или пожилых людей.

Электрический код и высота коробки

Хотя Национальный электротехнический кодекс (NEC) содержит множество очень точных правил для большинства аспектов электропроводки в жилых помещениях, он не определяет одну высоту для стандартных настенных розеток (розеток) или для выключателей света.В результате высота часто является вопросом условностей или предпочтений. Тем не менее, ваш местный электротехнический кодекс является решающим голосом в этих вопросах, поскольку муниципалитеты часто принимают и адаптируют типовые строительные нормы и правила. Обязательно проконсультируйтесь со строительным отделом вашего города относительно каких-либо конкретных требований.

Хотя NEC ничего не говорит о высоте установки боксов, электрики обычно следуют общепринятым профессиональным стандартам в пределах диапазона, который обычно считается приемлемым. Хотя лучше придерживаться стандартов высоты ящиков, насколько это возможно, иногда ящики, возможно, придется немного поднять или опустить из-за обстоятельств.Например, если вам слишком сложно забить гвоздь в деревянный сучок на одной из шпилек, можно немного сдвинуть коробку вверх или вниз, чтобы избежать сучка.

Стандартная высота для выходных коробок

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розеточной коробки (или 16 дюймов до верха коробки). Если вы устанавливаете высоту ящиков до установки чернового пола, напольного покрытия или любого другого покрытия, обязательно учтите эту ожидаемую разницу в высоте.Для людей с ограниченными возможностями и пожилых людей минимальной стандартной высотой обычно считается 15 дюймов над верхом напольного покрытия, но они могут быть настолько высокими, насколько требуется. Люди в инвалидных колясках могут получить выгоду от розеток немного выше, при этом нижняя часть коробки должна находиться на высоте не менее 15 дюймов над полом.

В розетках столешницы стандартно устанавливаются выходные коробки так, чтобы верхние части находились на расстоянии 15-20 дюймов от поверхности столешницы. Убедитесь, что все выпускные коробки установлены на одинаковой высоте, так как эти выпускные отверстия будут хорошо видны.

Индивидуальное измерение высоты каждого выпускного отверстия с помощью рулетки — это один из способов установить высоту выпускного отверстия. Однако есть несколько других приемов, которые вы, возможно, захотите попробовать, чтобы ускорить процесс:

Измерение лазерным уровнем

Определите желаемую высоту коробки и сделайте единственную отметку на любой стойке. Поместив лазерный уровень с другой стороны комнаты, проведите линию по всей длине стены, над которой вы работаете. Работайте по этой линии, когда вы устанавливаете каждую коробку, или, чтобы сохранить батареи, сделайте карандашные отметки на шпильках, а затем выключите лазерный уровень.

Ель / Кевин Норрис

Измерьте квадрат из гипсокартона

Этот быстрый метод лучше всего работает до того, как напольное покрытие уже будет установлено. Если у вас квадрат из гипсокартона, поместите длинный конец буквы «Т» квадрата перпендикулярно полу. Держите самую длинную часть квадрата примерно параллельно полу. Проведите карандашом по нижней части линейки на четырех стержнях. Установите емкости на этой высоте. Это дает вам высоту 14 дюймов.Если вы затем положите пол, таким образом поднимая уровень пола, вы получите высоту примерно 12 дюймов над полом.

Ель / Кевин Норрис

Измерить молотком

Большинство молотов на 16 унций имеют длину около 13 дюймов. Установите молоток на пол головой вниз, затем установите коробку на рукоятку молотка, в результате чего после установки напольного покрытия высота выпускного отверстия составит примерно 12 дюймов.

Ель / Кевин Норрис

Стандартная высота для распределительных коробок

Стандартная высота настенных выключателей в большинстве комнат (за исключением кухонных) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки).Для инвалидов-колясочников обычно указывается максимальная высота 48 дюймов, поскольку более высокие уровни могут быть труднодоступными, когда они сидят в инвалидном кресле. В таких ситуациях их можно расположить немного ниже — например, так, чтобы дно коробки находилось на высоте 44 дюймов над полом).

Ель / Кевин Норрис

Измерение с помощью исторического столба

Один бесплатный предмет, который легко сделать и который поможет вам установить несколько высот переключателя света, — это столб story. Сюжетный столб — это самодельный инструмент, представляющий собой не что иное, как кусок лома размером два на четыре с четкой маркировкой любой необходимой вам высоты. Вам нужно измерить только один раз — когда вы впервые сделаете столб истории. Вы можете использовать одноэтажный столб для всех высот вашего ящика, и вы даже можете отметить разную высоту (розетки и выключатели) на одном и том же столбике. Это помогает очертить верх и низ стеновой коробки на исторической опоре, чтобы избежать путаницы при маркировке стоек.

Просто установите стойку рядом со стойкой стены и отметьте стойку на соответствующей высоте.Убедитесь, что вы четко отметили полюс. Такие пометки, как «дно распределительной коробки» и «центр распределительной коробки», помогают предотвратить ошибки.

Когда вы закончите свой проект, сохраните шест для дальнейшего использования или утилизируйте его для использования в качестве строительного материала.

Ель / Кевин Норрис

A Руководство по размещению электрических настенных переключателей

Многие аспекты установки электропроводки имеют очень конкретные правила, изложенные в Национальных электротехнических правилах (NEC) и местных строительных нормах.Однако NEC ничего не говорит о точной высоте настенных электрических выключателей. Размещение настенных коробок для выключателей остается на усмотрение домовладельца и застройщика. Тем не менее, строители и электрики следуют некоторым стандартным строительным нормам, чтобы гарантировать, что переключатели будут расположены на удобной для большинства людей высоте. Стандартные положения переключателя могут отличаться в зависимости от конкретных обстоятельств, например, в доме, где живут люди в инвалидных колясках или с физическими ограничениями.

Настенные переключатели в стандартной конструкции

Как правило, настенные выключатели для осветительных приборов в стандартном жилом строительстве устанавливаются таким образом, чтобы настенные выключатели находились на высоте от 48 до 52 дюймов над полом.У этого есть несколько преимуществ. Во-первых, он помещает переключатель на удобную высоту для большинства людей в положении стоя. Во-вторых, это упрощает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновых панелей шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на расстоянии около 48 дюймов от пола, это позволяет легко измерить, маркировать и разрезать панели стеновых панелей по размеру.

Распределительную коробку можно установить так, чтобы ее верх или низ находились на отметке 48 дюймов, или он мог быть отцентрирован на отметке.Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки. Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верх коробки упадет на 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки из верхнего листа стеновой панели, при этом нижний лист должен находиться заподлицо с дном распределительной коробки.

В приложениях по ремоделированию вы можете измерить распределительные коробки в готовых частях дома и убедиться, что новые переключатели в реконструированных областях соответствуют таковым в остальной части дома.

Особые ситуации

Стандартная высота от 48 до 52 дюймов может варьироваться для людей, которые считают другой рост более комфортным, а для специальных применений применяются другие стандарты.

Жители с ограниченными физическими возможностями

Если один из членов вашей семьи значительно ниже среднего роста или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы им было удобнее. Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных переключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные переключатели на высоте 36 дюймов от пола, чтобы они были легко доступны для людей в инвалидных колясках.

Выключатели над столешницами

Расположение переключателей над столешницей зависит от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма над столешницей. Поскольку стандартная высота большинства базовых шкафов со столешницей составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна опускаться как минимум на 40 дюймов над полом. Это позволяет выключателю очищать стандартную столешницу.

Точное положение настенного переключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например, места падения верхних шкафов. Некоторые строители пытаются разделить разницу между верхом столешницы и низом верхнего шкафа при установке настенных выключателей.

Выключатели печи

Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты — это вопрос суждения, и она зависит от компоновки печи.Очень часто этот переключатель располагается немного выше стандартных от 40 до 52 дюймов.

Выключатели для утилизации мусора

Когда переключатель для мусороуборочного устройства находится над столешницей, следуйте тем же инструкциям, что и для других переключателей на столешнице. Если переключатель расположен под раковиной, установите его как можно выше, чтобы минимизировать наклон. В этой ситуации вы можете добавить переключатель, который контролирует электропроводку посудомоечной машины, так как это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.

Гидромассажные ванны или гидромассажные ванны

Еще один специальный переключатель, который следует учитывать, — это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне. NEC предъявляет особые требования к расположению переключателя — он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде — мера безопасности для предотвращения потенциально смертельных ударов. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.

Высота установки выключателей света. Высота установки выключателей и розеток от пола. Стандартная высота для установки выключателей и розеток.

При проведении капитального или мелкого ремонта в квартире или в загородном доме часто проводится замена инженерных коммуникаций.

В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение электрических розеток и выключателей


Электромонтаж в земле

На следующем фото показаны котлованы, подготовленные для подключения к электросети, и ответвления к автоматическим воротам и, возможно, домофону.Прокладывая кабели в землю, убедитесь, что правильно пометили их концы. Второе важное дело — укрыть проложенные ранее электрические кабели голубой фольгой. Эта практика является предупреждением об электропроводке котлована во время последующих раскопок. Иллюзия в том, что мы все запомним и как это было закопано и установлено.

К сожалению, мастера и электрики должны следить за каждым этапом строительства. Вы хотите чего-то хорошего или хотя бы получить это.На следующем фото показаны две синие сваи, которые подводятся к главному выключателю в доме. После проверки местности, то есть обливания одной лисы водой из распределительного устройства выяснилось, что вода текла с двух свай и к тому же была грязной. Это значит, что под фундамент повреждаются сваи. Когда это произошло и на какой стадии строительства?

В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного устройства.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Однако известно, что теперь необходимо выкопать землю, возможно, для того, чтобы выковать фундамент и устранить неисправность. При планировании электромонтажа рекомендуется заранее решить, какая дверь будет открыта, чтобы установить переключатели и разъемы с правой стороны.На практике гнездо пригодится во всех углах комнаты. Стоит учесть «бонусные» кабели. Например, кабели громкоговорителей от телевизора до угла стены спрятаны под штукатуркой там, где будут громкоговорители. Другой пример — слепой мониторинг или установка сигнализации.

  • В основном на основе стандартных зон установки.
  • Эксперименты и сокращения всегда плохо заканчиваются.
  • Лучше иметь одну розетку больше, чем одну розетку.
  • Но не переусердствуйте.
В абонентском распределительном щите предусмотрено отдельное освещение и отдельные цепи для подключения разъемов, размер которых соответствует количеству светильников и розеток, установленных в доме абонента. Допустимый ток проводимости означает постоянное значение силы тока, которое проводник может выдержать без постоянной температуры, превышающей определенное значение. По номинальному току — допустимый ток проводимости, на котором предусмотрена электроустановка. Ток перегрузки означает любой ток, превышающий номинальный, создаваемый в безупречной электрической цепи.Короткое замыкание по току — это перегрузка по току, вызванная незначительным дефектом импеданса между точками, которые потенциально могут различаться во время нормальной работы. Под дефектным током понимается ток, возникающий в результате проникновения или загрязнения изоляции. «Замыкание на землю» означает ток короткого замыкания, протекающий в землю. Под электрической колонкой понимается соединительная часть, соединяющая ответвление с электроприводом потребителя. Электрическое соединение — часть системы распределения электроэнергии между электрической сетью и выходными клеммами электросчетчика.2


Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

  1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.

Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под вилку домкраты, оборудованные специальными защитными шторками.

Выдержки из Правил электромонтажа

Электрическое соединение означает соединительный элемент между линией распределения электроэнергии и ответвлением. Электрическое подключение может быть под землей. Разветвительная выемка означает ответвление, к которому подключается электрическое соединение между колонной и установленными электрическими элементами и где осуществляется защита электрической колонки от перегрузки и короткого замыкания. Изоляционные полы — это полы из материалов, которые по своей природе изолируют, или полы из изоляционных материалов, установленных на неизолированных опорах.

  1. На вопрос, как далеко от пола устанавливаются розетки в кухонных помещениях, ЭМИ также дает четкий ответ на высоте 1,3 м от поверхности пола. Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0.5 мес.

Условия, которым должен соответствовать персонал при установке в помещении. Выполнение внутренних электроустановок должно производиться персоналом энергоснабжающих предприятий или персоналом других уполномоченных органов. Несоблюдение правил из-за электропроводки и факта запуска электроустановок других единиц или лиц, кроме тех, которые предусмотрены в предыдущих статьях, наказывается в соответствии с законом, из-за тяжести совершенного преступления и последствий, которые могут результат этих работ.

  1. Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.


Технические условия на выполнение внутренних установок Любые новые работы, улучшения, отделения или модификации внутренних установок 3.Он начнется только после того, как электроэнергетическая компания утвердит заявку на начало работ и план установки, составляющий предварительное досье. Предварительный установочный файл будет подготовлен авторизованным электриком в двух экземплярах и будет включать: общий план здания, в котором будет проводиться внутренняя установка; индикация положения электрощита; мощность и количество ламп и электроприборов, предназначенных для установки в этих помещениях.

Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройства защитного отключения (УЗО).

Проведя анализ возможности и условий подключения к электрической распределительной сети будущего абонентского салона, поставщик утверждает представленный план. Один экземпляр остается у поставщика, а другой возвращается подрядчику, который может приступить к работе. При этом следует учитывать, что энергоблок может проектировать, выполнять отраслевые работы и обеспечивать электроэнергией только здания на дорогах общего пользования. После завершения установок, предусмотренных в предварительном файле, и завершения подключения заявитель заполнит и отправит поставщику через уполномоченного электрика установщика окончательное досье на установку, которое будет включать: запрос на подключение; Это означает, что установка соответствует применимым стандартам, нормам и правилам; план квартиры по отношению к остальной части дома и ориентация на улицу, назначение каждой комнаты; принципиальная электрическая схема с указанием расположения ламп, выключателей, розеток и щитов; Схема разводки с разрезом электрических проводов на выходе распределительного щита.


Ситуация за рубежом

В соответствии с британским стандартом BS7671:

  • Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
  • Ограничений по количеству электроприборов в помещении нет.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

Где правильно установить в детской

При выполнении внутренних электромонтажных работ необходимо принять меры защиты меры против прямого поражения электрическим током и травм от поражения электрическим током при непрямом контакте в соответствии с «Правилами охраны труда».В зависимости от характера оборудования и конкретных условий эксплуатации в зависимости от характера оборудования и конкретных условий эксплуатации будут недоступны: электрическая изоляция всех токопроводящих элементов, входящих в рабочие цепи тока; использование защитных чехлов; обеспечение надежно закрепленных корпусов на опорах, через которые в отверстия не могут попасть живые элементы вручную; расположение на обычно недоступных высотах. четыре.

  1. Розетки следует устанавливать на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
  2. Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения переключателей


Для защиты от косвенного поражения электрическим током элементы, которые обычно не находятся под напряжением, но могут находиться под напряжением из-за сбоя установки, будут обеспечены соответствующими мерами защиты. Для этого бытовая техника будет ассоциироваться с охраной. Нулевой защитный провод устанавливается отдельно между клеммой нулевой защиты распределительного устройства и розеткой защитного контакта, расположенной в месте, где нет электроизоляционного пола.Нулевой защитный зажим платы будет подключен отдельным нейтральным проводом к нулевому зажиму клеммной колодки.

Когда мы разобрались с разъемами, попробуем определиться, что такое инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?

В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Соединение между защитным нулевым выводом и ветвями нерва и нулевой электрической сетью будет достигаться одним нулевым рабочим и защитным проводником при следующих условиях: нейтральный проводник соединения должен иметь сечение с более высокой степенью Более сечение фазного проводника; соединение нейтрального провода должно быть подключено к нейтральному проводу электрической распределительной сети двух различных соединений и к распределительному щиту в ответвлении через два разных зажима; нейтральный провод должен быть закреплен таким образом, чтобы соединение с зажимом не касалось механически сети или ответвления; рейка усиления, к которой подключается соединение, должна быть подключена к нулевому проводу сети.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.

Для выполнения внутренних электроустановок должны использоваться соответствующие материалы и приспособления.Окружающая среда, опасность поражения электрическим током и опасность пожара. Если комнату или комнату в комнате можно разделить на несколько категорий, будут приняты особые меры защиты. Избегайте размещения электрических установок по тому же маршруту, что и трубы других установок. Запрещается непосредственно устанавливать на горючие элементы конструкции проводов, пластиковых труб и электроприборов.

Установка этих материалов и устройств на элементы конструкции из горючих материалов допускается только в том случае, если они вставлены из негорючих материалов.При необходимости будут использоваться: слои штукатурки толщиной не менее 1 см: полосы асбеста, превышающие 3 см с обеих сторон, провода или трубки; Негорючие пространства, которые распределят элементы электроустановки на расстоянии не менее 3 см от горючих элементов. Аналогичные меры следует предпринять и в случае подземной штукатурки.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

  • Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0.6 мес.
  • Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы при оформлении разрешительной документации.

Запрещается переключение дымоходов и дымоходов элементами электроустановок.Если проход между комнатами в разных условиях, они будут склоняться в комнату с более суровыми условиями. И закройте изолирующей маской. Пересечение строительных элементов из горючих материалов с элементами электроустановки будет осуществляться путем защиты щелей от негорючих материалов. Избегайте прокладки труб на перекрытиях мостов. Не устанавливайте выключатели и розетки в ванных комнатах. Их необходимо устанавливать за пределами этих помещений.

Исключение составляют бритвенные станки.Если установлен аналогичный разъем, он будет запитываться от специального утвержденного изолирующего трансформатора, который имеет дополнительную изоляцию на вторичной стороне. Розетка обычно устанавливается на корпус трансформатора. Розетку рекомендуется оборудовать специальным выключателем, который позволяет подключать изолирующий трансформатор к сети только при использовании розетки. Эти розетки обычно устанавливают возле зеркала на высоте 2 м от пола.

Заключение

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.»>

Заключение

Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

При ремонте и замене электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как установить переключатели высоко? Есть какие-то правила, регулирующие это?

Есть ли правила

В современных квартирах чаще всего можно увидеть один из двух вариантов:

  • советский — выключатель на высоте 160-180 см, розетки — 90 см,
  • европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых нормативов по размещению электрооборудования в квартирах нет. Есть рекомендации СНиП и ПУЭ, но это только рекомендации, а не строгие требования. Регулируется расположение электрических розеток и выключателей в местах, где их неправильная установка может быть опасной, например, в ванной, душевой или на кухне возле газопровода.


Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности повреждения и попадания воды.Поэтому, где их устанавливать, в большинстве случаев решать вам.

«Европейский стандарт»

Этим названием обозначено расположение электрооборудования в новых домах с ремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительно на расстоянии 30 см от пола.

Не регулируется никакими стандартами; просто многие считают его более удобным, чем советский, который был принят в старых домах.Низко расположенным выключателем могут пользоваться даже дети, а розетки, установленные вплотную к полу, позволяют спрятать провода и удобно расположить оборудование с короткими шнурами питания.


Существует еще американский стандарт, согласно которому

  • розетки на высоте 30,5-41 см от уровня пола, рабочие поверхности,
  • , расстояние между ними 180 см, считая от дверного проема.
ПУЭ

регламентирует установку электрических розеток в ванных и душевых, а также их расположение относительно газопровода.


  • От душевой двери электрические розетки должны находиться на расстоянии не менее 0,6 м.
  • Запрещается их установка в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
  • Электрооборудование от газопроводов размещается на расстоянии не менее 0,5 м.
  • Розетка в ванной подключается через устройство УЗО (устройство защитного отключения).
  • Каждая группа розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП

Расстояние от выхода до двери душевой кабины по ГОСТу также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

  • на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв.
  • расстояние до кондиционеров и электроплит не регламентируется,
  • в частном и односемейном доме количество розеток определяет заказчик (собственник).


В кухонной бытовой технике много, поэтому розеток должно быть достаточно, чтобы не приходилось включать устройства, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобного малогабаритного оборудования, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см. от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 метра.

Рекомендуется устанавливать с защитными крышками возле гнезда электрической розетки. От раковины их делают на расстоянии примерно 80 см.


Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встраиваемые в мебель, должны располагаться на высоте 2-2,5 м от пола, на расстоянии не менее 20 см от центра вытяжки.Расположенные на этом уровне розетки не видны с пола, они прячутся за шкафчиками, и чтобы добраться до них, достаточно просто встать на стул. Это удобно, так как они используются нечасто.

Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; вам не нужно устанавливать их непосредственно за оборудованием, чтобы к ним было легко получить доступ. Обычно для этого вырезают задние стенки шкафов и тумбы, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, что примерно в 10 см от пола.

На кухне необходимо расположить розетки для электроприборов таким образом, чтобы не происходило перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но включать их одновременно нежелательно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите дополнительные углы, над обеденным столом, а если на кухне есть телевизор, то там, где он будет.


Ванная

Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с повышенной влагозащищенностью — не ниже IP44, электрические розетки должны иметь брызгозащищенную крышку. Выключатели обычно устанавливают не внутри, а снаружи ванной.

Согласно Правилам установки электрооборудования розетка должна находиться не менее 60 см от двери душевой кабины, такое же расстояние должно сохраняться от раковины.

Высота пола выбирается любой удобной, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.


Спальня

В спальне выключатели общего освещения удобно ставить по обе стороны от двухспальной кровати на высоте 0,7 м, чтобы можно было пользоваться, не вставая с места. Также рядом набор розеток, в которых можно включить лампы или лампу, стоя на прикроватных тумбочках, или поставить телефон на зарядку.

Еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, щипцы для завивки тоже пригодятся. Если спальня выполняет другие функции, розеток потребуется больше.


Другие помещения

Если в комнате стоит рабочий, письменный или компьютерный стол, то розеток должно хватить для размещения всего необходимого оборудования и настольной лампы. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом.Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше разместить за ним. Это следует учитывать при разработке плана размещения этого электрооборудования.

В длинном коридоре переключатели желательно ставить на обоих концах. Устанавливая выключатель возле двери, учитывайте, в какую сторону он открывается.


Планировка

Перед началом ремонтных работ укажите место для установки каждой розетки и выключателя.Необходимо составить схему, на которой будут указаны все электроустановки и каналы для проводов. Это поможет избежать ситуации, когда выключатель находится за шкафом или провод не доходит до электрической розетки.

На плане нужно указать

  • мест прохождения водогазопроводов,
  • окна и двери
  • размещение всей мебели,
  • местонахождение бытовой техники с наименованием,
  • дорожек электропроводки по стенам,
  • все розетки, в том числе телефонные, кабельный интернет.
  • Все это нужно спланировать до того, как будут пробиты каналы в стенах.


Розетки и выключатели в разных комнатах

В помещениях различного назначения имеются рекомендации ПУЭ по размещению электрооборудования.

  • В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
  • В детских учреждениях — розетки и выключатели на высоте 1.8 мес.
  • В остальных помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.


Заключение

Размещение розеток и выключателей — это скорее вопрос удобства. Расстояние от пола строго не нормируется, но регулируются другие аспекты, такие как расстояние от душевых, раковин, газовых труб, от пола в ванной, связанные с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Высота установки от напольных розеток, расположение выключателей и розеток в квартире

Понятно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта. Не менее важно, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не будет нарушено их функциональное назначение, особенности интерьера существующих в доме электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства. В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство собственников собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей. Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установка евростандарта, Гости или удобства

Установить розетки и выключатели по европейским стандартам, хорошая идея.Но при этом ограничивается общими требованиями, которые так удачно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

Розетки по европейскому стандарту устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола. Кроме того, в разных уголках нашей страны установленная стандартная высота может быть незначительной, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.

Правила электромонтажа, составленные требования в соответствии со стандартами МЭК, только что упомянутые о возможности установки розеток на удобном расстоянии от пола, что можно прочитать в гл.6.6.30 Правила электромонтажа.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования.Но это не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами. То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Отечественная электротехника гл.7.1.48-7.1.54).

высота установки выключателей и розеток

Рекомендации по установке электромонтажных устройств

Но применительно к советскому стандарту простота установки розеток и выключателей весьма сомнительна.Как показала практика, ранее использовавшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.

A Комфортные розетки и выключатели, устанавливаемые при входе в комнату, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста. Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования. Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме того, большая площадь помещения, чтобы управлять его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей вводные выключатели.Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Идеальный вариант, установка выключателей и розеток

Следовательно, наиболее подходящим вариантом является установка розеток на отсутствие отключающих устройств тока утечки, то есть с дифавтомами устройств, УЗО, что имеет непосредственное отношение к курильщикам с санузлами. В данном случае все электрические устройства, это касается как розеток, так и выключателей для бытовой техники, например стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток. В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное использование.Это предусмотрено удобное средство, предполагающее, что при ремонте следует учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

Идеальная высота выключателя света для любой комнаты, решено!

Фото: istockphoto.com

В: В настоящее время в нашей закрытой веранде проходят некоторые обновления, включая установку верхнего освещения и добавление небольшого кухонного гарнитура на открытом воздухе. Следует ли помнить о стандартной высоте выключателя света?

A: Не существует жесткого правила для правильной высоты выключателя света; скорее, то, насколько высоко вы должны установить свою собственную, будет зависеть от ваших местных постановлений по электротехнике и федеральных законов, регулирующих доступность.Кроме того, вы можете внести коррективы в зависимости от его расположения по отношению к другим приборам или переключателям в комнате, а также от роста тех, кто будет использовать переключатель чаще всего.

Узнайте, требует ли местный электрический кодекс особой высоты выключателя света.

Национальный электрический кодекс (NEC) не устанавливает конкретную минимальную высоту выключателя света, но ваш местный электротехнический кодекс может предписывать собственный стандарт — вы обычно можете найти электрический код на веб-сайте вашего города.Имейте в виду, что не для каждого города требуется определенная минимальная высота.

Идеальная высота выключателя света — 48 дюймов от пола.

Строители обычно используют этот стандарт, поскольку эта высота может быть достигнута как из положения стоя, так и из положения сидя. Кроме того, он соответствует диапазонам высоты выключателя, установленным Законом об американцах с ограниченными возможностями (ADA) и Законом о справедливом жилищном обеспечении (FHA). Даже если ваш местный электротехнический кодекс не требует определенной минимальной высоты, эти действия предлагают рекомендации при установке выключателя света: согласно рекомендациям ADA, настенные элементы управления и розетки, к которым можно дотянуться с переднего положения, должны быть не менее 15 дюймов. и не более 48 дюймов над землей, чтобы до него можно было легко добраться из сидячего положения.

Теперь правила доступности ADA применимы к общественным зданиям и очень редко к частным домам, а рекомендации FHA по доступности применяются к крытым многоквартирным домам, а не к отдельным домам на одну семью. Тем не менее, оставаться в пределах их диапазона высоты переключателя света независимо от типа вашего жилища — это внимательное соображение, которое обеспечивает более легкий доступ при старении на месте или восстановлении после травмы, если член семьи когда-либо проводит время в инвалидной коляске, не говоря уже о том, чтобы обеспечить доступность вашей недвижимости для будущих владельцев или арендаторов.

Фото: istockphoto.com

Отрегулируйте высоту переключателей, установленных над столешницей.

При установке выключателя света над столешницей, например, на кухне в помещении или на открытом воздухе, в художественной студии или мастерской, уменьшите стандартную высоту настенного монтажа до 40 дюймов. Эта более низкая высота переключателя света позволит вам избежать помех для более высоких препятствий на стене, таких как фартуки или шкафы, при этом он будет зависать на четыре дюйма над верхней частью стандартной 36-дюймовой стойки.

Предназначен для размещения детей и взрослых меньшего роста.

48-дюймовый стандарт подходит для всех в возрасте от 12 лет и старше. Для установки выключателей света в комнатах, используемых в основном для детей (например, в новой игровой комнате), ADA рекомендует различные диапазоны минимальной высоты розетки и выключателя света:

  • от 20 до 30 дюймов над полом для детей в возрасте от 3 до 4
  • от 18 до 18 лет. 40 дюймов над полом для детей в возрасте от 5 до 8 лет
  • От 16 до 44 дюймов над полом для детей в возрасте от 9 до 12 лет

Аналогичным образом, если некоторые взрослые в вашей семье имеют более миниатюрный рост, что мешает им легко добраться до выключателя света расположенные на высоте 48 дюймов над землей, подумайте о том, чтобы уменьшить высоту до более низкой в ​​пределах допустимого ADA диапазона, до которого они могут более комфортно добраться.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

При резке гипсокартона помните, что желаемая высота выключателя света будет там, где вы расположите центральную линию выключателя и пластины.

Диапазоны высоты переключателя света ADA относятся к рекомендуемому расстоянию от пола до работающей части переключателя света, а не к верхней или нижней части крышки — обычно это центральная линия для стандартных переключателей света.При установке вы измеряете 48 дюймов над землей из любой точки на полу и отмечаете это место на стене. Затем, прежде чем вырезать отверстие для розетки в существующем гипсокартоне, поместите старую коробку (также известную как коробка для ремоделирования) назад на гипсокартон так, чтобы центральная линия коробки совпала с отметкой, которую вы сделали на стене. Обведите периметр старой коробки, затем удалите шаблон. Отсюда подключите пилу для гипсокартона, чтобы вырезать очерченную область в гипсокартоне.

Подключите и установите выключатель света.

Убедившись, что питание отключено от провода, который будет подводиться к старой рабочей коробке, вставьте старую рабочую коробку в отверстие в гипсокартоне так, чтобы провод питания проходил через отверстие в гипсокартоне и проводился через старая рабочая коробка с оголенным проводом не менее шести-семи дюймов (вы можете использовать инструмент для зачистки проводов, чтобы зачистить провод). Прикрепите старую рабочую коробку к гипсокартону с помощью шурупов, проволоки и установите новый выключатель света в старую рабочую коробку, а затем прикрепите его к стене с помощью шурупов.Подключите питание к проводу питания и включите и выключите свет, чтобы проверить свою работу.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

электрическая — Какая стандартная высота розетки?

электрический — Какая стандартная высота розетки? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 383к раз

Я устанавливаю розетки в своей комнате во внутреннем дворике.Какую стандартную высоту рекомендуется над землей для их установки?

Создан 10 сен.

КорольКонгЛягушка

37322 золотых знака33 серебряных знака99 бронзовых знаков

6

Прямой ответ на ваш вопрос: «Не существует стандарта».Розетки можно устанавливать на любой высоте, удобной для предполагаемого использования. Единственное требование NEC заключается в том, что вы должны находиться в пределах 6 футов от розетки вдоль любой стены (12 футов между розетками, для непрерывного пространства стены в 2 фута или более, включая пространство вокруг угла, требуется розетка, см. NEC 210.52.A. 2. Обычная высота стенной розетки составляет от 12 до 16 дюймов до нижней части устройства. В редких случаях розетки по-прежнему устанавливаются на плинтусах и в полу с соответствующими коробками / крышками.
