Арматура стеклопластиковая фото и её характеристики

Содержание статьи:

Когда собирались строить дом, я еще и не подозревала, каким количеством новых знаний обогатиться мой багаж. Для того чтобы работы шли как нужно, приходилось все время «держать руку на пульсе».

А поскольку без специальных знаний это нереально, пришлось в спешном порядке осваивать строительную терминологию, изучать материалы и т.п. Ускоренным курсом, так сказать. Так и дошла до стеклопластиковой арматуры.

На повестке дня новый материал для стройки с особенными качествами, источник которого составляют разные полимерные вещества и стекловолокно. Арматура стеклопластиковая, фото которой можно увидеть в сети, состоит из внешней и внутренней частей.

Первая представляет собой массив спирально накрученного волокна, а вторая – комплекс волокон, связанных между собой смолами на основе полимеров. Перед началом работа также прочитали отзывы об арматуре композитной (стеклопластиковой).

Арматура стеклопластиковая фото и её характеристики

Волокна, наполняющие арматуру стеклопластиковую, фото которой можно посмотреть, связаны специальным составом. При изготовлении используют различные виды волокон:

• базальтовое,
• стекло- и углеволокно.
• Причем это может быть не моносостав, а удачная комбинация из нескольких материалов.

Обозначение

Сегодня чаще всего в применении можно встретить конструкции, основанные на использовании свойств базальтового и стекловолокна. Поэтому об арматуре и говорят «стеклопластиковая» или «базальтопластиковая».

Две важные части составляют физическую основу стеклопластиковой арматуры. Так, параллельные волокна, скрепленные пластической составляющей – это основной ствол, обеспечивающий прочность.

Благодаря внешнему слою обеспечивается добротное сцепление с бетоном. Накручивается по спирали вокруг ствола. Разные производители могут представлять разные варианты: песчаное напыление и пр.

Разновидность стекловолокон в армировании

Вообще, по большому счету, количество разновидностей физического тела арматуры из стеклопластика невероятно обширно. Все решает креативность изготовителя и экономическая выгода производства. Все привыкли к тому, что арматура – это стальные штыри.

А между тем уже не только за границей, но и во многих крупных городах и областях России в сфере капитального строительства все больше начинают использовать стеклопластиковую арматуру, с ее техническими характеристиками.

Выгода несомненна, и заключается в целом ряде преимуществ. Показатели прочности разрыва у стеклопластиковой арматуры выше, чем у стальной. Арматура стальная, как известно, подвержена коррозии, причем, как говорят специалисты, когда ржавчина нарастает до определенного объема, это может привести к разрыву всей конструкции или трещинам. А вот стеклопластик в данном случае необычайно устойчив. Даже агрессивные среды не уменьшают его прочности.

Важно! Арматура их стеклопластика гораздо легче в сравнении со своей железной «коллегой». А это не только уменьшает вес всей конструкции, но и уменьшает расходы на транспортировку.

Нюансы материала

Как уже упоминалось, по привлекательной стоимости стеклопластиковой арматуре на данный момент нет равных. Стеклопластик считается безопасным материалом, потому что обладает повышенной жаропрочностью и уж точно отлично подходит под фундаменты.

Стеклопластиковая арматура позволяет свободно проходит радиоволнам (в отличие от других, такими же свойствами может похвастать только углепластиковая арматура). Поэтому в доме не будет мест, где не ловит мобильная связь или не работает радио. В общем, материал и, правда очень интересный, и мы подумываем над тем, чтобы его использовать.

Стеклопластиковая арматура: характеристики, применение, фото, видео

Стеклопластиковая арматура, появившаяся на отечественном рынке относительно недавно, стала достойной альтернативой традиционным пруткам, изготовленным из металла. Стеклоарматура, как еще называют данный материал, обладает многими уникальными характеристиками, которые выгодно выделяют ее среди других изделий подобного назначения. Между тем подходить к выбору арматуры из стеклопластика следует очень взвешенно.

Стеклопластиковая арматура в пачках

Что собой представляет арматура из стеклопластика

Стеклопластиковая арматура, если разбираться в ее конструктивных особенностях, представляет собой неметаллический стержень, на поверхность которого нанесена навивка из стекловолокна. Диаметр спиралевидного профиля арматуры, изготовленной из композитных материалов, может варьироваться в интервале 4–18 мм. Если диаметр прутка такой арматуры не превышает 10 мм, то она отпускается заказчику в бухтах, если превышает – то прутками, длина которых может доходить до 12 метров.

Для изготовления композитной арматуры могут быть использованы различные типы армирующих наполнителей, в зависимости от этого она подразделяется на несколько категорий:

• АСК – изделия, изготовленные на основе стеклопластика;
• АУК – углекомпозитные армирующие изделия;
• АКК – арматура, выполненная из комбинированных композитных материалов.

На отечественном рынке наибольшее распространение получила стеклопластиковая арматура.

Различные стержни стеклопластиковой арматуры

Особенности структуры

Стеклопластиковая арматура – это не просто пруток из композитного материала. Она состоит из двух основных частей.

• Внутренний стержень представляет собой параллельно расположенные волокна стеклопластика, соединенные между собой при помощи полимерной смолы. Отдельные производители выпускают арматуру, волокна внутреннего ствола которой не параллельны друг другу, а завиты в косичку. Следует отметить, что именно внутренний стержень арматуры из стеклопластика формирует ее прочностные характеристики.
• Внешний слой арматурного прутка, изготовленного из стеклопластика, может быть выполнен в виде двунаправленной навивки из волокон композитного материала либо в виде напыления мелкофракционного абразивного порошка.

Стеклопластиковые арматурные стержни с абразивным напылением

Конструктивное исполнение арматурных прутков из стеклопластика, которое во многом определяет их технические и прочностные характеристики, зависит от фантазии производителей и применяемых ими технологий изготовления данного материала.

Основные свойства

Стеклопластиковая арматура, согласно результатам многочисленных исследований, проведенных компетентными организациями, обладает рядом характеристик, выгодно отличающих ее от других материалов подобного назначения.

• Арматурные прутки из стеклопластика обладают небольшой массой, которая меньше веса аналогичных изделий из металла в 9 раз.
• Стеклопластиковая арматура, в отличие от изделий из металла, очень устойчива к коррозии, отлично противостоит воздействию кислой, щелочной и соленой сред. Если сравнивать коррозионную устойчивость такой арматуры с аналогичными свойствами изделий из стали, то она выше в 10 раз.
• Свойство проводить тепло у стеклопластиковой арматуры значительно ниже, чем у изделий из металла, что минимизирует риск возникновения мостиков холода при ее использовании.
• За счет того, что арматура из стеклопластика транспортируется значительно проще, а срок ее эксплуатации значительно дольше, чем у металлической, ее применение более выгодно в финансовом плане.
• Стеклопластиковая арматура – это диэлектрический материал, который не проводит электрический ток, обладает абсолютной прозрачностью для электромагнитных волн.
• Использовать такой материал для создания армирующих конструкций значительно проще, чем металлические прутки, для этого нет необходимости в применении сварочного оборудования и технических устройств для резки металла.

Сравнительные характеристики стальной и стеклопластиковой арматуры

Благодаря своим бесспорным достоинствам стеклопластиковая арматура, появившись относительно недавно на отечественном рынке, уже успела завоевать высокую популярность как у крупных строительных организаций, так и у частных застройщиков. Между тем обладает такая арматура и рядом недостатков, к наиболее значимым из которых следует отнести:

• достаточно низкий модуль упругости;
• не слишком высокую термическую устойчивость.

Низкий модуль упругости стеклопластиковой арматуры является плюсом при изготовлении каркасов для укрепления фундамента, но большим минусом в том случае, если она используется для армирования плит перекрытия. При необходимости обращения в таких случаях именно к этой арматуре предварительно необходимо провести тщательные расчеты.

График замены стальной арматуры на композитную

Невысокая термическая устойчивость стеклопластиковой арматуры является более серьезным недостатком, ограничивающим ее применение. Несмотря на то, что такая арматура относится к категории самозатухающих материалов и не способна служить источником распространения огня при ее применении в бетонных конструкциях, при высоких температурах она утрачивает свои прочностные характеристики. По этой причине использоваться такая арматура может только для укрепления тех конструкций, которые не подвергаются воздействию высоких температур в процессе эксплуатации.

Еще одним значимым недостатком арматуры, изготовленной из стеклопластика, следует отнести то, что со временем она утрачивает свои прочностные характеристики. Этот процесс значительно ускоряется, если она подвергается воздействию щелочных сред. Между тем такого недостатка можно избежать, если применять стеклопластиковую арматуру, изготовленную с добавлением редкоземельных металлов.

Как и из чего производят стеклопластиковую арматуру

Многим стеклопластиковая арматура знакома не только по фото в интернете, но и на практике применения в строительстве, однако мало кто знает, как она производится. Технологический процесс производства арматурных прутков из стеклопластика, за которым очень интересно наблюдать по видео, легко поддается автоматизации и может быть реализован на базе как крупных, так и небольших производственных предприятий.

Технологическая линия производства стеклопластиковой арматуры

Для изготовления такого строительного материала прежде всего необходимо подготовить сырье, в качестве которого используется алюмоборсиликатное стекло. Чтобы придать исходному сырью требуемую степень тягучести, его расплавляют в специальных печах и уже из полученной массы вытягивают нити, толщина которых составляет 10–20 микрон. Толщина полученных нитей настолько невелика, что, если снять их на фото или видео, то без увеличения полученной картинки их не разглядеть. На стеклонити при помощи специального устройства наносится маслосодержащий состав. Затем из них формируются пучки, которые получили название стеклоровинга. Именно такие пучки, собранные из множества тонких нитей, являются основой стеклопластиковой арматуры и во многом формируют ее технические и прочностные характеристики.

Устройство подогрева и разделения нитей

После того как нити из стеклопластика подготовлены, они подаются на производственную линию, где их и превращают в арматурные прутки различного диаметра и разной длины. Дальнейший технологический процесс, познакомиться с которым можно по многочисленным видео в интернете, выглядит следующим образом.

• Через специальное оборудование (шпулярник) нити подаются на натяжное устройство, которое одновременно выполняет две задачи: выравнивает напряжение, имеющееся в стеклонитях, располагает их в определенной последовательности и формирует будущий арматурный стержень.
• Пучки нитей, на поверхность которых предварительно был нанесен маслосодержащий состав, обдаются горячим воздухом, что необходимо не только для их просушки, но и для незначительного нагревания.
• Прогретые до требуемой температуры пучки нитей опускаются в специальные ванны, где пропитываются связующим веществом, также нагретым до определенной температуры.
• Потом пучки нитей пропускаются через механизм, при помощи которого выполняется окончательное формирование арматурного стержня требуемого диаметра.
• Если изготавливается арматура не с гладким, а с рельефным профилем, то сразу после выхода из калибровочного механизма осуществляется навивка пучков из стеклонитей на основной стержень.
• Чтобы ускорить процесс полимеризации связующих смол, готовый арматурный пруток подается в туннельную печь, перед входом в которую на прутки, изготавливаемые без навивки, наносится слой мелкофракционного песка.
• После выхода из печи, когда стеклопластиковая арматура практически готова, стержни охлаждают при помощи проточной воды и подают на резку либо на механизм их сматывания в бухты.

Отрезной механизм – последнее звено в производстве композитной арматуры

Таким образом, технологический процесс изготовления стеклопластиковой арматуры не такой сложный, о чем можно судить даже по фото или видео его отдельных этапов. Между тем такой процесс требует использования специального оборудования и строгого соблюдения всех режимов.

На видео ниже можно более наглядно ознакомиться с процессом производства композитной стеклоарматуры на примере работы производственной линии ТЛКА-2.

Параметры – вес, диаметр, шаг навивки

Арматура, для изготовления которой используется стекловолокно, характеризуется рядом параметров, определяющих область ее применения. К наиболее значимым относятся:

• вес одного погонного метра арматурного прутка;
• для изделий с рельефным профилем – шаг навивки пучков стекловолокна на их поверхности;
• диаметр арматурного стержня.

На сегодняшний день арматура с рельефным профилем выпускается преимущественно с шагом навивки, равным 15 мм.

Выбор диаметра стеклопластиковой арматуры

Наружный диаметр арматурного прутка характеризуется номером, который присваивается изделию в соответствии с Техническими условиями производства подобной продукции. В соответствии с ТУ, арматурные прутки из стекловолокна сегодня выпускаются под следующими номерами: 4; 5; 5,5; 6; 7; 8; 10; 12; 14; 16; 18. Вес погонного метра арматурных прутков из стекловолокна, представленных на современном рынке, варьируется в пределах 0,02–0,42 кг.

Виды стеклопластиковой арматуры и сферы ее применения

Арматура, для производства которой используется стекловолокно, имеет множество разновидностей, различающихся между собой не только по диаметру и форме профиля (гладкая и с рифлением), но и по области использования. Так, специалисты выделяют стеклопластиковую арматуру:

• рабочую;
• монтажную;
• распределительную;
• специально предназначенную для армирования бетонных конструкций.

В зависимости от решаемых задач такая арматура может использоваться в виде:

• штучных прутков;
• элементов армирующих сеток;
• арматурных каркасов различной конструкции и габаритов.

Арматурная стеклопластиковая сетка 100х100 мм

Несмотря на то, что арматура, изготовленная из стеклопластика, появилась на отечественном рынке недавно, предприятия, строительные компании и частные лица уже достаточно активно используют ее для решения различных задач. Так, набирает популярность применение стеклопластиковой арматуры в строительстве. С ее помощью армируют фундаменты и другие конструкции из бетона (дренажные колодцы, стены и др.), ее применяют для укрепления кладки, выполняемой из кирпича и блочных материалов. Технические характеристики стеклопластиковой арматуры позволяют успешно использовать ее в дорожном строительстве: для армирования дорожного полотна, укрепления насыпей и слабых оснований, создания монолитных бетонных оснований.

Частные лица, самостоятельно занимающиеся строительством у себя на приусадебном участке или на даче, также успели оценить достоинства данного материала. Интересен опыт применения стеклопластиковой арматуры на дачах и в огородах частных домов в качестве дуг для возведения парников. В интернете можно найти множество фото таких аккуратных и надежных конструкций, которые не подвержены коррозии, легко ставятся и так же легко демонтируются.

Каркас самодельного парника из стеклопластиковой арматуры

Большим преимуществом использования такого материала (особенно для частных лиц) является простота его транспортировки. Смотанную в компактную бухту стеклопластиковую арматуру можно увезти даже на легковом автомобиле, чего нельзя сказать об изделиях из металла.

Что лучше – стеклопластик или сталь?

Чтобы ответить на вопрос, какую арматуру лучше использовать – стальную или стеклопластиковую, – следует сравнить основные параметры этих материалов.

• Если арматурные прутки из стали обладают и упругостью, и пластичностью, то стеклопластиковые изделия – только упругостью.
• По пределу прочности стеклопластиковые изделия значительно превосходят металлические: 1300 и 390 МПа соответственно.
• Более предпочтительным является стекловолокно и по коэффициенту теплопроводности: 0,35 Вт/м*С0 – против 46 у стали.
• Плотность арматурных прутков из стали составляет 7850 кг/м3, из стекловолокна – 1900 кг/м3.
• Изделия из стекловолокна, в отличие от арматурных прутков из стали, обладают исключительной коррозионной устойчивостью.
• Стекловолокно – это диэлектрический материал, поэтому изделия из него не проводят электрический ток, отличаются абсолютной прозрачностью для электромагнитных волн, что особенно важно при строительстве сооружений определенного назначения (лаборатории, исследовательские центры и др.).

Между тем изделия из стекловолокна недостаточно хорошо работают на изгиб, что ограничивает их применение для армирования плит перекрытия и других сильно нагруженных бетонных конструкций. Экономическая целесообразность использования арматурных прутков, изготовленных из композитных материалов, заключается еще и в том, что их можно приобрести ровно такое количество, которое вам необходимо, что делает их применение практически безотходным.

Резюмируем все вышесказанное. Даже учитывая все уникальные характеристики композитной арматуры, применять ее следует очень обдуманно и только в тех сферах, где данный материал проявляет себя лучше всего. Нежелательно использовать такую арматуру для укрепления бетонных конструкций, которые в процессе эксплуатации будут испытывать очень серьезные нагрузки, способные стать причиной ее разрушения. Во всех же остальных случаях применение арматуры из стекловолокна и других композитных материалов подтвердило свою эффективность.

Оценка статьи:

Поделиться с друзьями:

АРМАТУРА КОМПОЗИТНАЯ СТЕКЛОПЛАСТИКОВАЯ — ФОТО И ВИДЕО

Начиная, с 2009 года, мы уделяем значительное внимание фотосъемке своей продукции. Достаточно большое количество фотографий нашей композитной арматуры Вы можете найти в фотогалерее на нашем сайте. Мы не присваиваем чужих фотографий! Абсолютно все фотографии, представленные в фотогалерее нашего сайта сделаны нами. Единственное место на нашем сайте, где Вы можете встретить несколько чужих (не наших) фотографий, это в разделе нашего сайта Статьи, а именно — в тех статьях, где описывается зарубежный опыт применения композитной арматуры.

Иногда создаётся такое впечатление, что наша компания является чуть ли не единственной, которая не ворует чужих фотографий, пытаясь выдать их за свои. Очень забавно наблюдать как некоторые из фотографий нашей арматуры, сделанные нами и опубликованные на нашем сайте, а так же на нашей страничке ВКонтакте — стали настоящими бестселлерами на просторах интернета. Кто только не пытается выдавать их за фото своей продукции!

Фотографии стеклопластиковой арматуры, поставляемой нашей компанией, Вы можете увидеть в фотогалерее нашего сайта.

Видеоролики нашей композитной арматуры Вы можете найти на нашем канале в YouTube или в RuTube

Такая же ситуация, как и с нашими фотографиями, обстоит и с видеороликами о нашей стеклопластиковой арматуре. Раньше мы не вставляли в эти ролики своего логотипа и некоторые бессовестные конкуренты воспользовались этим.

Вот те из наших фотографий, которые больше всего полюбились некоторым вороватым конкурентам:

Более хитрые используют фотографии двух известных зарубежных компаний Hughes Bros и Pultrall. Если на сайте очередного Российского «якобы производителя» Вы увидите фотографии, опубликованные ниже и выдаваемые ими за свои — так же бегите с такого сайта. Поясним ещё раз: фотографии, расположенные ниже, не имеют отношения ни к нашей продукции, ни к продукции какого-либо иного Российского производителя. Следовательно знайте, что если какая-то компания в России пытается выдавать эти фотографии за свои — ей верить нельзя.Некоторые из конкурентов, в фотошопе стараются стереть наши водяные знаки, а самые ленивые — просто отрезают куски от наших фотографий. Если Вы встретите на чьем-то сайте любую из наших фотографий или её фрагмент — знайте, что Вы находитесь на сайте компании «Рога и Копыта», бегите оттуда! Вы же понимаете, что если люди не могут даже сделать и опубликовать фотографий своей собственной продукции, то её у них либо нет, либо она непотребного качества.

технические характеристики, свойства, плюсы и минусы, область применения

Разработанная еще в середине прошлого века в СССР, стеклопластиковая арматура (сокращенно АСП или СПА) начала масштабно использоваться сравнительно недавно. Популярность стеклотекстолитовые изделия приобрели благодаря снижению стоимости их производства. Малый вес, высокая прочность, широкие возможности применения и легкость монтажа сделали арматуру СПА хорошей альтернативой стальным пруткам. Материал прекрасно подходит для малоэтажного строительства, сооружения береговых укреплений, несущих конструкций искусственных водоемов, элементов мостов, ЛЭП.

Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

Варианты упаковки и транспортировки АСП.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Назначение и область применения

Стеклопластиковая арматура используется в различных отраслях промышленного и частного строительства, для обычного и предварительно напряженного армирования строительных конструкций и элементов, эксплуатация которых, проходит в средах с различной степенью агрессивного воздействия. Самые известные примеры использования.

1. Армирование блочных, кирпичных стен и стен из газосиликатных блоков. Стеклопластиковая арматура показала весьма неплохие результаты при армировании данных конструкций. Основные плюсы: экономия средств и облегчение конструкций.
2. В качестве связующего бетонных элементов, между которыми располагается утеплитель. СПА позволяет улучшить сцепление бетонных элементов.
3. Для укрепления несущих элементов конструкций, которые подвержены воздействию факторов, вызывающих коррозию (искусственные водоемы, мосты, укрепительные сооружения береговых линий пресных и соленых естественных водоемов). В отличие от металлических прутьев, стекловолоконные не подвержены коррозии.
4. Для армирования конструкций из клееной древесины. Использование арматуры из СПА позволяет в разы повысить прочность балок из клееного дерева и повысить жесткость конструкции.
5. Возможно применение в строительстве ленточных заглубленных фундаментов для малоэтажных зданий, если они располагаются на твердых, неподвижных грунтах. Заглубление выполняется ниже уровня промерзания почвы.
6. Для повышения жесткости полов в жилых домах и промышленных комплексах.
7. Для повышения прочности и долговечности дорожек и дорожного покрытия.

Область применения стеклопластиковой арматуры.

Свойства арматуры из стеклопластика

Чтобы понять плюсы и минусы стеклопластиковой арматуры, необходимо знать ее свойства. Описание преимущества стеклопластиковой арматуры приведены ниже.

1. По коррозионной стойкости прутья из стекловолокна почти в 10 раз превышают традиционные металлические. Изделия из стеклокомпозита практически не вступают в реакции с щелочами, соляными растворами и кислотами.
2. Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери.
3. Соединение прутов из стеклокомпозита производится пластиковыми хомутами, вязальной проволокой и соответствующими фиксаторами без сварочного аппарата.
4. Стеклопластиковая арматура – отличный диэлектрик. Это свойство используется еще с середины прошлого века при строительстве элементов ЛЭП, железнодорожных мостов и прочих конструкций, где электропроводящие свойства стали негативно влияют на работу приборов и целостность конструкции.
5. Вес 1 метра стеклокомпозитной качественной арматуры в 4 раза меньше метрового стального прута равного диаметра при равной прочности на растяжение. Это позволяет в 7-9 раз уменьшить вес сооружения.
6. Меньшая по сравнению с аналогами стоимость.
7. Возможность бесшовной укладки.
8. Величина коэффициента теплового расширения близка к коэффициенту теплового расширения бетона, что практические исключает возникновение трещин при перепадах температур.
9. Широкий диапазон температур, при котором можно применять материал: от – 60 С до +90 С.
10. Заявленный срок службы – 50-80 лет.

Арматура из стеклопластика в ряде случаев может успешно заменить стальную, но она имеет ряд недостатков, которые необходимо учитывать еще на стадии проектирования. Главные недостатки стеклопластиковой арматуры.

• Низкая термостойкость. Связующее возгорается при температуре 200 С, что не существенно в частном доме, но недопустимо в промышленных объектах, где к конструкциям предъявляют повышенные требования огнеупорности.
• Модуль упругости всего 56 000 МПА (для стальной арматурной проволоки порядка 200 000 МПа).
• Невозможность самостоятельно согнуть прут под нужным углом. Изогнутые прутья изготавливают на заводе по индивидуальному заказу.
• Прочность текстолитовых изделий со временем снижается.
• Арматура стеклопластиковая обладает низкой прочностью на излом, которая со временем только усугубляется.
• Невозможность создания твердого, жесткого каркаса.

Разновидности арматуры

Использование в строительстве стеклопластиковой арматуры требует ознакомления с видами данного материала. По назначению, материал делится на изделия:

• для монтажных работ;
• рабочую;
• распределительную;
• для армирования конструктивных элементов из бетона.

По способу применения АСП подразделяется на:

• нарезанные прутки;
• армирующие сетки;
• арматурные каркасы.

По форме профиля:

• гладкая;
• рифленая.

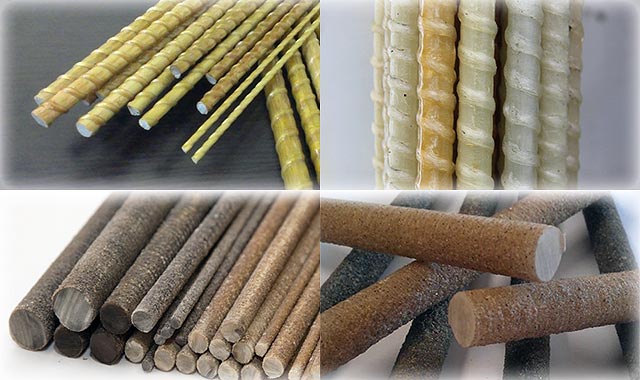

Форма профиля стеклопластиковой арматуры.

Сравнительные характеристики СПА и стальной арматуры

Для того чтобы выбрать стекловолоконную арматуру либо стальную, необходимо наглядно сравнить два вида. Сравнительные характеристики стальной и стеклопластиковой арматуры приведены в таблице.

Особенности монтажа СПА

Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками. Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки.

Горизонтальное армирование фундамента

Укладка СПА для армирования фундамента выполняется после установки опалубки и подготовки площади. После этого укладывают продольный слой прутьев. Для этого берут прутки диаметром 8 мм. На него укладывают поперечный. Для этого берут 6-ти миллиметровую СПА. Эти слои образуют сетку. Узлы соединения фиксируются затяжными хомутами либо вязальной проволокой, диаметр которой 1 мм, в 2 пояса. Соединения выполняют с помощью крючка для вязки арматуры, который можно купить либо изготовить самостоятельно используя толстую проволоку. Для больших объемов работ рекомендуется пользоваться аппаратом для вязки с электроприводом.

Края сетки из прутков должны быть в 5 см от опалубки. Добиться необходимого расположения можно посредством фиксаторов либо обычных кирпичей. Когда сетка готова и расположена правильно, заливают бетонную смесь. Здесь необходимо соблюдать осторожность. Арматура для фундамента АСП не обладает такой твердостью, как стальная. При неосторожной заливке, она может прогнуться или сместиться с заданного положения. Если прутки сместятся, исправить ситуацию после заливки будет крайне сложно.

Для получения прочного фундамента без пустот, залитую бетонную смесь утрамбовывают строительным вибратором.

Как избежать проблем?

Основные проблемы, которые связаны с использованием прутков из волокон стекла, заключатся в некачественном/бракованном материале и неграмотном инженерном расчете конструкции. Проблемы могут возникнуть в строительстве дома, если не учтены характеристики используемой стеклопластиковой арматуры.

Избежать проблем во время и после строительства помогут точные расчеты, аккуратность выполнения работ, строгое соблюдение рекомендаций производителя по выбору и монтажу материала.

Проверить качество товара до приобретения возможно лишь визуально. Для этого следует обращать внимание на следующие моменты.

• Производитель. Если товар приобретается не на заводе, необходимо запросить документацию на товар, подтверждающий его качество и заводской (не кустарный) вид производства.
• Цвет. Однородный по всему прутку цвет говорит о качестве. Неравномерно окрашенное изделие означает, что была нарушена технология производства.
  • Коричневый цвет указывает на выгорание вещества.
  • Зеленый – о недостаточной термообработке.
• Поверхность стержня должна быть без сколов, выемок, раковин и прочих дефектов, спиральная навивка – ровной, непрерывной, с постоянным шагом.
• Несмотря на желание сэкономить, нужно помнить, что качественную стеклопластиковую арматуру не продают дешево. Слишком низкая стоимость говорит о малой прочности и недолговечности.

Применение стеклопластиковой арматуры в ряде случаев целесообразно вместо металлической арматуры. Иногда допустимо комбинировать металлические и стеклопластиковые прутки при сооружении одной конструкции. Чтобы впоследствии не сожалеть об использовании АКС, следует тщательно проводить расчеты будущих построек на стадии проектирования. Подбирают композитную арматуру аналогично стальной, учитывая ключевые параметры: прочность на изгиб, показатель прочности на разрыв и пр.

Возможность использования стекловолоконных прутков оценивается исходя из подвижности и типа грунта, требований пожарной безопасности, продольных и поперечных нагрузок, которые будут воздействовать на конструкцию. Например, на болотистых и подвижных почвах для армирования применяют металлическую арматуру. Стеклопластиковую арматуру просто сломают подвижки грунта ввиду ее малой прочности на излом.

Композитная арматура — Википедия

Композитная арматура (англ. fibre-reinforced plastic rebar, FRP rebar) — неметаллические стержни из стеклянных, базальтовых, углеродных или арамидных волокон, пропитанных термореактивным или термопластичным полимерным связующим и отверждённых. Арматуру, изготовленную из стеклянных волокон, принято называть стеклопластиковой (АСП), из базальтовых волокон — базальтопластиковой (АБП), из углеродных волокон — углепластиковой. Для сцепления с бетоном на поверхности композитной арматуры в процессе производства формируются специальные рёбра или наносится покрытие из песка.

Высокая удельная прочность

Удельная прочность АСП в 10 раз выше удельной прочности стальной арматуры АIII.

Коррозионная стойкость

Композитная арматура не подвержена воздействия воды и солей, поэтому ее применение может быть оправдано применением в армировании конструкций подверженных воздействия воды, особенно морской, и других агрессивных сред.

Низкая тепло и электропроводность

Не создает мостиков холода. Не создает помех радиоволнам. Не создает наводящих токов и магнитных полей.

Высокая транспортабельность

Композитная арматура малого диаметра перевозится в бухтах.

Экологически чистый материал

Не наносит вред окружающей среде, не токсичен при разложении. Не абсорбирует на себе радиоактивные вещества.

Одинаковый температурный коэффициент расширения с бетоном

При изменении температуры окружающей среды, расширяется и сужается вместе с бетонными конструкциями, не допуская растрескивания и трещин.

Низкая жёсткость[править | править код]

Модуль упругости (E{\displaystyle E}) композитной арматуры в 4 раза меньше, чем у стальной арматуры (45 ГПа у АСП против 200 ГПа у АIII). Низкая жесткость композитной арматуры не позволяет реализовать ее высокий прочностной потенциал при армировании бетона. Согласно п.6.1.14 Свода правил СП 63.13330.2012 предельная деформация бетона при работе на растяжение составляет около ε≈0,0002{\displaystyle \varepsilon \approx 0,0002}. При такой деформации (ε{\displaystyle \varepsilon }) напряжение в АСП по закону Гука (σ=Eε {\displaystyle \sigma =E\varepsilon \ }) составит 45ГПа*0,0002=9МПа, что составляет около 1% от прочности АСП на разрыв.

При сравнительном нагружении бетона, армированного композитной арматурой и бетона, армированного стальной арматурой, при одинаковых деформациях армированного бетона по закону Гука напряжение в композитной арматуре будет в 4 раза меньше, чем в стальной арматуре. В связи с этим для придания бетону той же прочности коэффициент армирования (соотношение площадей арматуры и бетона) для композитной арматуры должен быть в 4 раза выше, чем для стальной арматуры.

Низкая жесткость некоторых видов композитной арматуры резко ограничивает её применение в строительстве.

Отсутствие пластичности[править | править код]

У композитной арматуры отсутствует площадка текучести и разрушение при растяжении носит хрупкий характер. В связи с этим невозможно изменить форму арматуры без нагрева.

Низкая теплостойкость[править | править код]

АСП теряет несущие свойства при 150°С, АБП — при 300°С (стальная арматура работает до 500°С).

Высокая вредность[править | править код]

При резке АСП образуется пыль, состоящая из тончайших стекловолоконных игл. Она загрязняет рабочее место, инструмент и средства защиты. Высок риск получения стеклянных заноз, повреждений глаз и дыхательных путей.

Стеклопластиковая арматура (АСП)— композитная арматура, изготавливаемая из стекловолокна, придающего прочность, и термореактивных смол, выступающих в качестве связующего. Одним из плюсов стеклопластиковой арматуры являются малый вес и высокая прочность. Имея высокую прочность и коррозийную стойкость, является альтернативой арматуре из металла. Главным достоинством стеклополимерной арматуры считается свойственный ей высокий предел разрушающего воздействия — почти в 2,5 раза выше, чем у стали^[1].

Базальтопластиковая арматура (АБП) — композитная арматура, изготавливаемая из базальтового волокна и смолы. Существенным отличием данного строительного материала от перечисленных выше — является более высокая стойкость к агрессивным средам. Однако, несмотря на высокую огнестойкость базальтового волокна, жаропрочность базальтовой арматуры не отличается от стеклопластиковой, так как полимерная матрица не в состоянии выдержать температуры выше 160°С.

Композитная арматура применяется в промышленном и гражданском строительстве для возведения жилых, общественных и промышленных зданий, в малоэтажном и коттеджном строительстве для применения в бетонных конструкциях, для слоистой кладки стен с гибкими связями, для ремонта поверхностей железобетонных и кирпичных конструкций, а также при работах в зимнее время, когда в кладочный раствор вводятся ускорители твердения и противоморозные добавки, вызывающие коррозию стальной арматуры.

В дорожном строительстве применяется для сооружения насыпей, устройства покрытий, для элементов дорог, которые подвергаются агрессивному воздействию противогололёдных реагентов, для смешанных элементов дорог (типа «асфальтобетон — рельсы»). Также применяется для укрепления откосов дорог, в строительстве мостов (проезжая часть, ездовое полотно пролётных строений, опоры диванного типа), для берегоукрепления, в виде сеток в основание асфальта.

В России применение композитной арматуры с каждым годом увеличивается. Появляются крупные проектные и строительные компании, массово использующие в строительстве композитную арматуру. Этому способствует появление нормативных документов: ГОСТ 31938-2012, СНиП 52-01-2003, СП.

ПКА и АНК-С применяется в армогрунте, габионах, в креплении горных выработок стеклопластиковыми анкерами, крепление грунта по трассе проходки тоннелей, в буроинъекционных анкерных микросваях с тягой из стальной или неметаллической композитной арматуры, закрепляемой в скважине путём инъекции цементного раствора.

Стеклопластиковая арматура рекомендована для применения в качестве рабочей арматуры в бетонных конструкциях, используемых в районах с сейсмичностью 7-9 баллов.

Для несущих элементов погружных и буроинъекционных нагелей возможно применение АНК взамен следующих видов стальной арматуры: — горячекатаная арматурная сталь периодического профиля класса АIII (A 400), AIV (A 600), AV (A 800) по ГОСТ 5781; — термомеханически упрочненная арматурная сталь периодического профиля класса Ат400с, Ат500с, Ат600, Ат600с, Ат800 по ГОСТ 10884; — сталь арматурная винтового профиля по ТУ-14-2-686-86, ТУ-14-1-5492-2004.

АНК может быть использована для укрепления грунтового основания под различными строительными конструкциями, в т.ч. под водопропускными сооружениями, заложенными в теле насыпей различного назначения.

Метод «Needletrusion»[править | править код]

НИИЖБ разработал новый способ безфильерного изготовления композитной арматуры периодического профиля – метод нидлтрузии.

При таком способе производства стержень, состоящий из волокнистых нитей, пропитанных полимерным связующим, сначала разделяют на отдельные части, пропускают по раздельным каналам, после чего вновь соединяют с одновременной спиральной оплеткой и натягом обмоточного жгута, внедряющегося в пучок волокон. Авторами получены патенты на технологию производства арматуры.

Арматура, изготовленная методом нидлтрузии, имеет высокие анкерующие свойства в бетонной среде, надежное крепление спиральной обмотки на силовом стержне, а также высокие физико-механические свойства.

Метод «Planetrusion»[править | править код]

Технология изготовления неметаллической арматуры способом безфильерной протяжки.

Метод «Pulltrusion»[править | править код]

Технология формирования и отверждения пропитанных полимерным связующим волокон стержня протяжкой через систему фильер с постепенно уменьшающимся сечением.^[2]

Характеристики композитной арматуры[править | править код]

• ГОСТ 31938-2012 [2]Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия
• ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ФОТО композитной стеклопластиковой арматуры

В этом разделе, в основном, представлены фото композитной арматуры, сделанные нашими сотрудниками и партнерами на тех строительных площадках, где применялась наша арматура. Если Вам понравится какая-нибудь из фотогалерей — не стесняйтесь делиться ссылкой страницу с понравившимися Вам фотографиями арматуры в социальных сетях. Специально для этого внизу каждой страницы есть кнопки «Поделиться ссылкой». Вам это будет не сложно, а нам — приятно.

09.06.2015 ФОТОГАЛЕРЕЯ
