Устройство розетки. Как бывают виды и типы розеток.

Приветствую Вас на сайте электрика. В сегодняшней статье давайте поговорим об устройстве розетки, а так же рассмотрим их основные виды и типы.

В наше время электрическая энергия используется практически везде. Но для того чтобы неё пользовать нужны специальные устройства. В домашних условиях для пользования энергией мы используем обычные розетки. Это простое устройство даёт нам возможность пользоваться многими электрическими приборами.

Самая главная задача электрической розетки – это создание надёжного электрического контакта сетевой вилки от используемого вами прибора с источником питания. То есть контактами розетки.

Но кроме этого розетки ещё должны быть безопасны для человека. А их устройство должно быть таким, чтобы человек не смог прикоснуться к токопроводящим частям во время пользования этими розетками.

В условиях жёсткой конкуренции на рынке, розетки приобрели очень красивый внешний вид и так же улучшились их показатели в области безопасности.

Но если вы делаете у себя дома ремонт, и захотели заодно поменять и розетки, то для того чтобы купить нужны вам розетки вам нужно обратиться за советом к специалисту. Ну, или же самому немного разобраться в их устройстве.

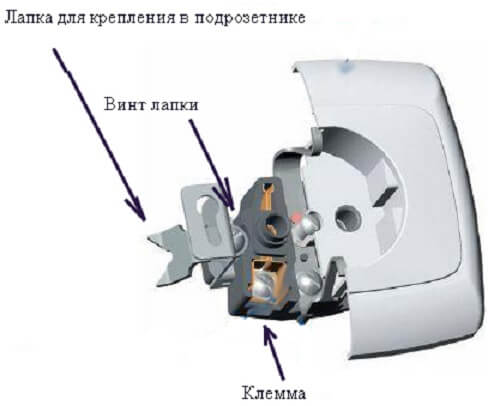

Устройство розетки.

Розетка состоит из таких основных частей:

1. Основание розетки – к этому основанию крепятся все остальные детали и механизмы. Делают его обычно из пластмассы или керамики.

Керамическое считается лучше, так как оно не плавится и не горит. Но при монтаже с ним нужно обращаться очень бережно, так как оно хрупкое и может сломаться.

Так же ещё есть и более современные основания, которые сделаны с негорючего пластика со специальными добавками.

2. Суппорт – это своего рода скелет розетки. Он нужен для фиксации розетки в установочном месте (в коробке). Снаружи он прикрывается декоративной рамкой и лицевой панелью. Изготавливают его в основном из металла.

3. Распорные лапки. Основная их задача это жёсткая фиксация розетки, чтобы в момент вытягивания вилки ваша розетка не вываливал из места её установки. Делают эти лапки из металла.

4. Декоративная или монтажная рамка. Служит для прикрытия суппорта и выступает в роли декора. Делают эти рамки в основном из пластика.

5. Верхняя часть розетки. Предназначена для прикрытия токопроводящих частей, и так же выступает в роли декора, как и рамка.

6. Винт для крепления верхней части розетки.

7. Заземляющий контакт. Это очень важная часть в розетке. Дело в том, что существует очень много электрических приборов, на корпусе которых может появиться статическое электричество, и не только статическое.

Например, компьютер или холодильник. Я уверен, что многие у себя дома ощущали это неприятное пощипывание, когда дотрагивались до этих приборов.

А вот если бы у вас всё оборудование было заземлено, то такого бы не случилось. И это я уже не говорю про электрические водонагреватели.

Ведь вы знаете, что корпуса всех электрических водонагревательных приборов должны быть заземлены, или подключены через устройство защитного отключения УЗО.

8. Винтовой зажим для крепления провода. Как вы уже поняли по названию, этот винт нужен для того, чтобы подключить к розетке питание. Так же на рынке в последнее время появились розетки с контактным узлом прижимного типа.

Дело в том, что если розетку эксплуатировать с постоянными нагрузками, то со временем винт для зажима провода может отпуститься. Это приведёт к тому, что контактное соединение начнёт греться, и если вовремя не подтянуть винт, то розетка может выйти со строя.

А вот узел прижимного типа, постоянно прижимает провод с необходимым усилием, и тем самым обеспечивает хороший контакт.

9. Гнездовой контакт. Это тоже очень главная деталь в розетке. В дешёвых розетках обычно этот контакт очень слабый, и поэтому такие розетки служат очень мало.

Понятно дело, что при покупке вы не сможете проверить качество этого контакта. Но в розетках со средней ценовой категорией и выше, этот контакт обычно хороший.

10, 11. Это специальные отверстия для крепления винтами суппорта к монтажной коробке. Обычно при монтаже этими отверстиями пользуются крайне редко.

Типы и виды розеток.

Существует очень много всякого рода розеток. Все их перечислить в одной статье просто не реально. Поэтому я решил выделить только основные.

Розетки различают по типу установки:

1. Внутренние или встроенные. Применяются при монтаже скрытой электропроводки, то есть когда провода прячут в стены. Обычно такие розетки устанавливают в квартирах и домах.

2. Внешние или наружные. Применяются при монтаже наружной электропроводки. То есть когда провода прокладывают по поверхности стен. Обычно такие розетки устанавливают в деревянных домиках, и крепят их на поверхность стены.

Подробнее о типах розеток разных странах смотрите в видео ролике.

По виду розетки делятся: с заземляющим контактом и без заземляющего контакта.

Розетки без заземляющего контакта используются очень давно. В советские времена именно такие розетки устанавливались во всех квартирах и домах.

Но эти розетки и сейчас широко используются. Ведь если заземление не нужно, то тогда и нет смысла переплачивать за него деньги.

Розетки с заземляющим контактом появились немного позже, когда на рынках начала появляться различная бытовая электротехника, требуемая заземления.

Так же смотрите видео ролик про типы розеток, которые используются во всём мире.

Ещё одно полезное видео про то, как выбрать розетку.

На этом у меня всё. Если у вас есть ко мне какие-то вопросы, то задавайте их в комментариях. Я с радостью на них отвечу. Так же не забывайте нажимать на кнопки социальных сетей. Пока.

С уважением Александр!

Читайте также статьи:

Устройство розетки. Основные типы и виды розеток

Электрические розетки используются для подключения электроприборов к сети ~220В. В повседневной жизни мы практически каждый день встречаемся с ними, но что мы о них знаем? Давайте разберемся вместе из чего состоят розетки, какие виды и типы розеток бывают и где применяются.

Розетка состоит из трех частей: основания, токопроводящих элементов и лицевой панели.

Основание розетки (к которому присоединяются токопроводящая и крепежная арматура, а так же лицевая панель) бывает керамическим или пластмассовым. Керамическое не подвержено горению и хорошо рассеивает тепло, но более хрупкое, требует большей аккуратности при монтаже. Так же есть современное негорючее пластиковое основание, выполненное из поликарбоната со специальными добавками

Токопроводящие части розетки состоят из латуни без покрытия, луженой латуни или бронзы. Встречаются так же латунные элементы с другими покрытиями. Пожалуй, самыми ненадежными являются латунные контакты. В условиях повышенной влажности, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро окисляются, что плохо сказывается на их проводящих свойствах, так же они плохо пружинят, из-за чего со временем розетки разбалтываются.

Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки. Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются. Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство — превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.

Важной частью является заземляющий контакт розетки, существует множество приборов, заземление которых жизненно необходимо. Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность). Во-вторых, все приборы, связанные с водой (так как вода – отличный проводник тока). И, в-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они очень боятся статического электричества). Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику. Существую розетки без заземления, обычно они несколько дешевле и могут иметь меньшую глубину лицевой части. Если планируется использование электроприборов не требующих заземления, можно использовать такие механизмы, но более универсальными будут розетки с заземляющим контактом.

Как правило, крепление проводов к контактной части розетки осуществляется винтовым соединением. Так же достаточно распространен вариант конструкции с контактным узлом прижимного типа, без винтов. Учитывая то, что винтовое крепление со временем ослабевает и при увеличении электрической нагрузки розетка начинает нагреваться, необходимо время от времени подтягивать винты. Контактный же узел прижимного типа является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия.

Третьей составной частью розетки является лицевая панель. Чаще всего выполняемая из малогорючего поликарбоната. В настоящее время существует огромный выбор лицевых панелей и из других материалов – стекла, дерева, металла, что позволит подобрать розетки подходящие любому интерьеру. Часто конструкции панелей предусматривают установку декоративных элементов, которые легко менять, не вмешиваясь в конструкцию самого изделия.

Розетки различаются по типу монтажа — встроенные для внутренней(скрытой) и внешние для открытой проводки. Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену. В квартирах практически всегда устанавливаются встроенные розетки, они наиболее безопасны. Розетки накладные чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен. Их часто ставят в деревянных загородных домиках, закрепляя непосредственно на стене.

Бывают розетки с защитными шторками, которые защищают от поражения электрическим током. Отверстия этих розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.

Розетки с выталкивателями предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка достается свободно.


{

Розетки с таймером, они будут удобны семьям с пожилыми людьми или детьми.  На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник.

Розетки с индикатором. Это устройство показывает, есть ли ток в сети или нет.

Если у вас остались вопросы или вы хотите дополнить статью полезной информацией о типах розеткок, их разновидностях и т.д., обязательно пишите в комментариях к статье, это будет полезно многим!

по разъемам, типу установки и дополнительным функциям

Несмотря на существование единых общемировых стандартов, далеко не всегда они широко применяются в разных странах, что надо учитывать, к примеру, при поездке в командировку. Те же привычные глазу виды розеток, распространенные в странах СНГ и части европейских государств нельзя использовать для зарядки телефона или подключения ноутбука, привезенных из США или Японии. Кроме того, если даже выбирать розетку на внутреннем рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Общие детали и конструктивные различия в разных странах

Законы электротехники работают везде одинаково – на земле, под водой или на луне, поэтому принципиальное устройство всегда и везде одинаковое, независимо от того, какого розетка используется вида и назначения. Ее главная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. Как итог – элементы и материалы будут везде одни и те же, а основное различие будет в их форме, которая исторически применяется в разных странах.

Основные виды розеток, использующиеся в разных странах:

• A – США и Япония – розетки рассчитанные на напряжение 110 Вольт.
• B – Тот же самый тип A, только с заземляющим контактом.
• C – Для работы в сетях 220 Вольт и 50 Герц. Распространена в странах СНГ и ряде европейских государств.
• D – Британские розеточные разъемы. Практически такие же используются в ЮАР.
• E – Французский вариант розетки типа С, но с заземляющим контактом.
• F – Немецкий вариант типа С для проводки с заземление
• G – Еще один стандарт из Британии.
• H – Стандарт в Израиле.
• I – Устройства, устанавливаемые в Австралии.
• J – Швейцарский розеточный разъем.
• K – Датский вариант розетки типа С для заземления.
• L – Итальянская простота и функциональность.

В этом видео подробно рассказывается об особенностях электрических сетей и в частности розеток в разных странах мира:

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.

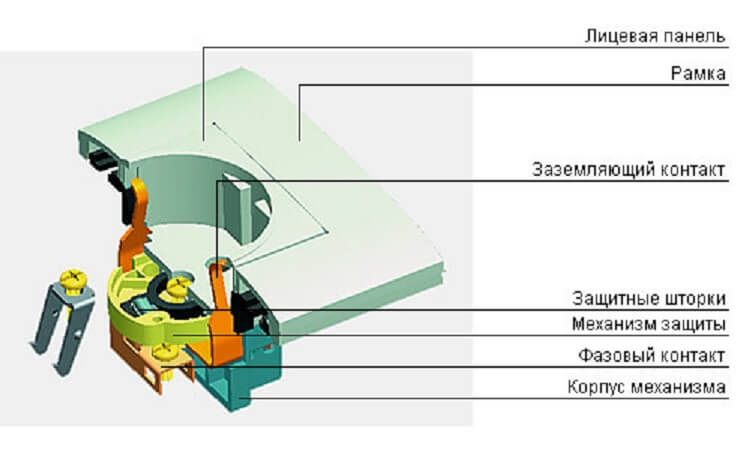

Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

• Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.
• Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
• Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
• Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
• Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки

По этому критерию виды электрических розеток делятся на две основные категории: внутренние и наружные.

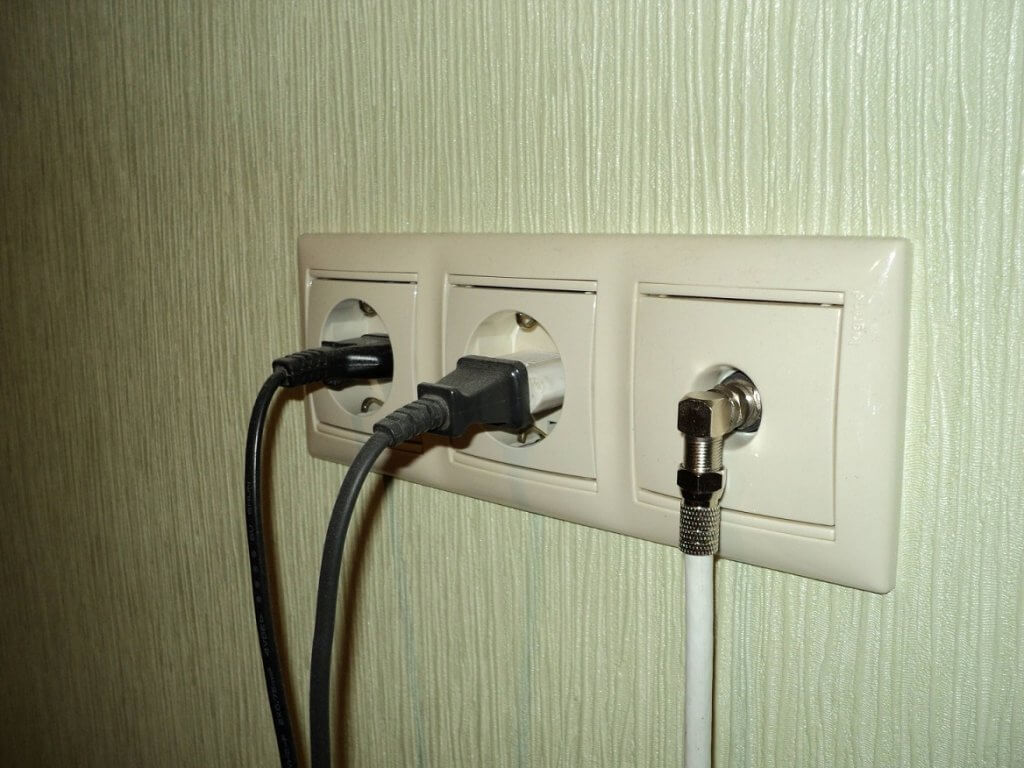

Первый тип устройств используется чаще всего, несмотря на определенные сложности, связанные с их монтажом – установка происходит в стену, для чего в ней надо вырезать отверстие для самой розетки и канавку для провода, который будет к ней подходить. Эти недостатки перекрываются несомненными преимуществами в плане эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг случится короткое замыкание, то в толще стены оно не страшно.

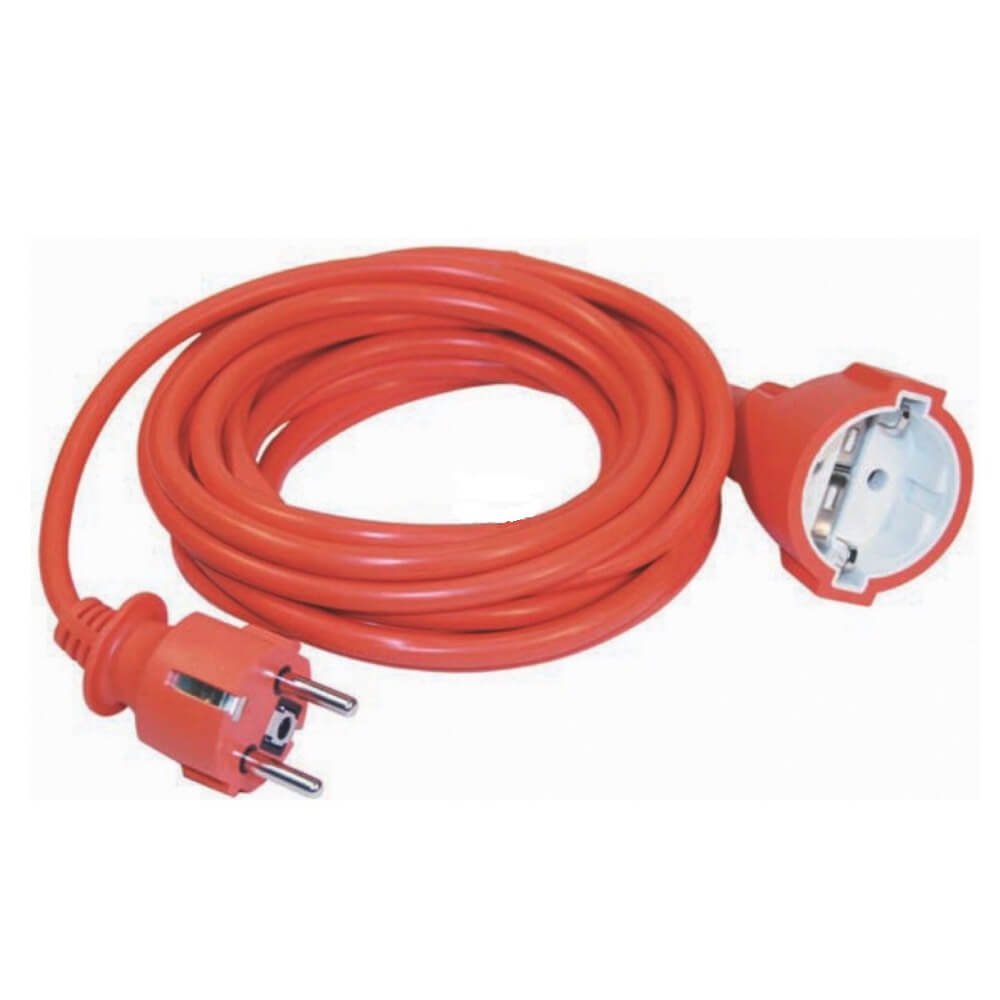

Наружные виды розеток используются чаще всего при необходимости проложить временную проводку или в деревянных домах, где монтаж внутренней проводки регламентируется очень жесткими ограничениями и практически не применяется. Также наружным методом часто крепятся силовые розетки, обладающие большими размерами.

Технические характеристики – силовые и бытовые розетки

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера. Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Разновидности по назначению

Если изначально розетки использовались исключительно для питания электроприборов от электросети, то с увеличением количества проводов в среднестатистическом доме, возникла необходимость прятать часть их в кабель-каналы и делать выводы. Как итог – появились новые разновидности розеток, которые стали выводами антенных проводов для телевизора, кабелей для интернет-подключения компьютеров, радио и стационарных телефонов. В последнее время устанавливают даже розеточные клеммы к которым можно подключить колонки от аудиосистемы и USB провод для зарядки телефона.

Независимо от того, для чего применяется розетка, ее главные компоненты остаются все те же – основание, механизм крепления, контакты и изолирующая (по совместительству декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

• Защитные шторки. В первую очередь предназначены предупредить детские шалости с просовыванием в розетки гвоздей и прочих предметов. Дополнительно препятствуют попаданию внутрь пыли и мусора.
• Защита от влаги. Корпус спроектирован таким образом, чтобы внутрь устройства не могла просочиться жидкость. В зависимости от класса защиты, такие устройства могут выдерживать прямые попадания брызг или даже погружение под воду на глубину около метра.
• Выталкиватель вилки. Если в розетку часто вставлять и вынимать штепсель, то это всегда немного смещает ее механизм внутри стены, что со временем приводит к его выпадению. Кнопка выталкивателя нажимается в сторону стены, что позволяет забыть про эту проблему.
• Подсветка. Для тех, кто в вечернее или ночное время часто ставит на зарядку телефоны или включает другие устройства, но не хочет включать основное освещение.
• С вмонтированным УЗО (устройством защитного отключения). Применяется, если по каким-либо причинам такая защита не может быть установлена возле вводного автомата, или есть опасения, что она не сработает.
• С индивидуальным счетчиком. Такое устройство позволяет в реальном времени наблюдать за тем, какую мощность развивает подключенный к сети прибор. Кроме цифровых обозначений есть дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.
• Со встроенным таймером. Позволяет отключить или включить подсоединенный к сети прибор в заданное время (или через нужный его промежуток).
• Встроенный USB выход. Позволит не занимать розетку при зарядке телефона.

Как итог

Независимо от того как устроена розетка внешне, ее основные компоненты всегда одинаковы. Благодаря этому при поездке в другие страны зачастую для использования зарядки мобильного телефона или ноутбука можно использовать (или сделать самому) переходник. Правда перед этим надо выяснить, какой в стране принят стандарт по частоте и напряжению электрического тока.

Электрические розетки: монтаж по науке с нуля

До сих пор мне попадаются оголенные провода, контакты, вываливающиеся из стены розетки и выключатели в жилых квартирах. Отдельные люди настолько пренебрегают своим здоровьем, что не перестаю удивляться.

Почему так происходит? Халатность, безответственность, непонимание? Решил еще раз напомнить про безопасность и написать подробно про электрические розетки: монтаж их в бытовой проводке, виды и конструкцию, правила эксплуатации.

В статью вставил много поясняющих картинок для того, чтобы она была полезна и понятна даже простым хозяйкам — не электрикам. Все это можно делать быстро, легко и правильно. Читайте!

Содержание статьи

Виды розеток электрических: 5 подходов к выбору конструкции

Мировая энергетика на нашей планете создала парадокс с электричеством:

• с одной стороны, все население пользуется электроприборами мировых производителей;
• в то же время государства ввели свои стандарты на электрические сети и способы подключения к ним разных видов контактных соединений вилок и розеток.

Нам, обычным потребителям приходится учитывать это при покупке зарубежных электроприборов. Иначе можно попасть впросак с величиной напряжения или конструкцией.

Ну, а если поехали за рубеж по работе или на отдых со смартфоном и ноутбуком, то обязательно позаботьтесь о переходниках или специфичных удлинителях. Иначе останетесь без работоспособных гаджетов.

Виды розеток электрических в разных странах: мировая практика

Жилые помещения обычно работают по однофазной схеме с двух- или трехпроводной системой подачи напряжения.

Частные дома могут подключаться трехфазным напряжением по четырем или пятью питающим жилам кабеля.

Из общих принципов подключения бытовых потребителей к сети электроснабжения можно выделить:

• штекерный тип конструкции, когда питающее напряжение подводится на стационарно закрепленные контакты, углубленные внутри розетки в целях безопасности;
• оголенные контакты вилки закреплены на подводящем шнуре так, что во включенном положении они становятся полностью закрытыми.

Техническое исполнение этих правил отличается. Размеры и виды электророзеток по международным нормативам маркируются буквами английского алфавита.

Самые краткие сведения по ним привожу ниже.

Таблица видов электрических розеток однофазного исполнения

Эти типы розеток могут безопасно работать только до определенного уровня подключенной мощности. На их корпусе обычно пишут номинальный ток: 6, 10 или 16 ампер. Последняя величина является максимально допустимой.

Нагрузке на 16 А соответствует мощность 220(В)×16(А)=3,5 кВт. Превышать ее нельзя: возникнет перегрев изоляции. Трехфазные розетки могут передавать ток 32 ампера.

Виды электрических розеток в России: 2 стандарта

Со времен СССР во многих старых домах, где не выполнялась замена проводки, используется советский стандарт вилок и розеток. Он предусматривает толщину контакта вилки 4 мм и длину стержня 19.

Внутри корпуса советской элетророзетки использовалось два вида конструкции контакта:

1. подпружиненные;
2. усиленные скобой.

Такие технологические приспособления плотно прижимали вилку, обеспечивали хорошее электрическое сопротивление переходного контакта. Считаю, что левая конструкция со стальными пружинами работала лучше.

Современное оборудование использует Евростандарт. Его диаметр контакта увеличен до 4,8 миллиметра.

Длины контактных стержней для розеток обоих видов не изменились. На картинке также видно, что евровилка выполнена цельным литьем из пластика, а советская вилка на 6 ампер скреплена винтами из двух половинок.

Расстояния между центрами осей розеток и их расположение на корпусе одинаково. Поэтому получается, что:

• Старую советскую вилку можно без проблем вставить в евророзетку. Но ужим ее контактов будет чуть ослаблен, что в принципе не критично для обычных нагрузок до 6 ампер или 6×220=1,32 кВт. Старых бытовых приборов такой мощности не так уж много.
• Если же пытаться втыкать евровилку в советскую розетку, то она просто не войдет: уменьшенные отверстия в пластике не позволят это сделать. Но их можно рассверлить или срезать лезвием любого острого ножа.

В этом случае имеется скрытая опасность. На розетку подводится обычное напряжение 220. К ней может быть подключен бытовой прибор с евровилкой на ток 16 ампер, а старые контакты рассчитаны на передачу только шести. Они будут перегреваться, могут стать причиной возгорания.

А подобным образом поступили практически все мои знакомые. Пришлось объяснять им эту особенность.

Вторая опасность

Блоки питания современных телефонов, смартфонов и прочих гаджетов выпускают с контактами, диаметр которых составляет 4 мм.

Для зарядки аккумуляторов рабочими токами при установке блока в евророзетку это нормально. Но использовать эти корпуса для изготовления удлинителей — опасно. А я уже встречал такие самоделки.

Монтаж электрических розеток: подробная инструкция для всех типов жилых зданий в России

Хочу обратить внимание на правильное подключение провода к контактным соединениям.

В этом вопросе скрыто противоречие:

• с одной стороны ничего сложного нет и все на виду, просто и интуитивно понятно:
• но даже электрики со стажем часто допускают типичные ошибки, создающие проблемы при работе обычного винтового зажима.

Подключение провода под винт предполагает ряд особенностей, учитывающих:

1. металл жилы (медь или алюминий):
2. толщину провода;
3. способ подключения (прямым отрезком или кольцом).

Как выбрать провод: медь или алюминий

Металл провода или кабеля играет важную роль при создании электрического контакта. Он может быть из меди или алюминия.

Алюминий мягок, химически устойчив, но обладает повышенным по сравнению с медью сопротивлением. По толщине его провода 2,5 мм кв можно передавать примерно такие же нагрузки, как для меди в 1,5 квадрата.

На воздухе происходит быстрое окисление поверхности алюминия с образованием оксидной пленки, обладающей изоляционными свойствами. Она дополнительно ухудшает электрическое сопротивление места контакта, вызывает его перегрев.

Медь жестче. Она лучше работает в стационарной проводке с однопроволочной монолитной жилой. Гибкие многопроволочные провода предназначены для монтажа в подвижных механизмах. Но их допустимо прокладывать внутри квартиры.

Подключение медных многопроволочных жил к контактам розеток и выключателей необходимо выполнять через оконцеватели — специальные наконечники, требующие дополнительного обжима.

Простая скрутка приведет к тому, что часть жил выйдет из контакта, а он при экстремальной нагрузке станет перегреваться. Допустимо скрутку хорошо пропаивать, но это сложный процесс.

Выбор сечения кабеля по нагрузке: таблица

Толщина провода должна соответствовать передаваемой по нему мощности. Ее удобно оценивать по предлагаемой таблице.

Диаметр токопроводящей жилы кабеля легко измерить обычной линейкой. Для этого берут карандаш или любой круглый предмет цилиндрической формы. С отрезка провода снимают изоляцию.

Затем проволоку наматывают плотными кольцами витков 10-15 на этот цилиндр и прижимают пассатижами. Остается линейкой измерить общую высоту созданной пружины и поделить на число витков. Получим диаметр. По нему вычисляем площадь круга через число π=3,14.

Как подключить провод к розетке: 2 способа

Создание контакта с помощью кольца

В советских моделях вилок и розеток часто требовалось сворачивать монолитную жилу кольцом и устанавливать в клемму винтовым зажимом. Поскольку этот способ еще применяется, то указываю на характерную ошибку, которую допускают по невнимательности.

Дело в том, что при завинчивании винта фиксирующая шайба передает усилие вращения отвертки на кольцо и немного деформирует его: сжимает или разжимает.

Поэтому кольцо на винт следует надевать по направлению движения резьбы. Тогда оно станет сжиматься и образует плотный электрический контакт. Не забывайте под винт подкладывать шайбу. Иначе головка элементарно раздвинет кольцо.

Особенно актуально это требование при работе с алюминиевой проводкой. Мягкий металл легко сдвигается под внешней нагрузкой, хотя на релейных панелях мне часто попадались и раздвинутые медные кольца с ослабленным контактом.

Современный способ подключения

Сейчас все вилки и розетки сделаны для облегчений работы монтажников. С небольшого кончика провода достаточно снять немного изоляции и вставить его в подготовленное гнездо с последующим прижатием фиксирующим винтом через шайбу.

Этот прием облегчает монтаж, но требует соблюдения усилия прижима. Считаю, что в принципе метод нормальный, но он не очень подходит для подключения проводов из алюминия.

Дело в том, что при максимальной нагрузке медь и алюминий нагреваются и расширяются в зажатом винтами объеме. Происходит это не одинаково. Металлы обладают разными коэффициентами линейного расширения.

Алюминий расширяется больше. Благодаря ограниченному объему и высокой пластичности он изменяет свою форму. А после отключения нагрузки происходит остывание и уменьшение размеров. При этом сила сжатия винтом уменьшается.

После нескольких циклов прохождения интенсивных нагрузок ужим провода в контактном гнезде может пропасть. К тому же на алюминии под воздействием воздушной среды появляется слой оксидной пленки.

Все это создает повышенное электрическое сопротивление контакта и перегрев конструкции, повреждение изоляции.

Алюминиевая проводка требует более частого контроля технического состояния контактных соединений, регулярного их внутреннего осмотра и тщательного прожатия.

Медный провод обладает меньшим линейным расширением и повышенной механической прочностью. Он лучше работает в контактных соединениях вилок, розеток и выключателей.

После сборки электрической схемы и проведения внутреннего осмотра все ее элементы и контакты необходимо подвергнуть испытаниям под нагрузкой в течение времени работы бытового прибора.

Как только с оборудования снято напряжение следует сразу оценить нагрев контактных соединений, провести их осмотр. Этот этап позволяет выявить любые скрытые дефекты и случайно допущенные ошибки монтажа.

Установка розеток в бетонную стену: как делать легко и быстро

Современные панельные здания из железобетонных плит оснащают скрытой в строительных конструкциях проводкой не только с декоративными целями, но и для ограничения доступа, решения вопросов безопасности.

Установка розеток в бетонную стену делается по специальной технологии с помощью предварительного монтажа подрозетников. Они выполняют роль корпуса, защищают штекерный механизм от попадания посторонних предметов.

Розетки для закрытой установки выпускаются только с передней крышкой. Их механизм открыт с боковых сторон и сзади.

Кабели в бетонном здании укладывают в специально сделанные на заводе полости.

Обычно при строительстве жилья кабельные каналы располагают горизонтально и вертикально под прямыми углами. В панельных домах это правило часто нарушается. В целях экономии материала проводка выполняется по кратчайшим путям.

Их надо знать. Эти сведения есть в организациях ЖКХ, да и местные электрики их уже хорошо изучили.

Однако не всех устраивает подобная проводка и жильцам часто требуется перенести розетку или выключатель либо полностью проложить новую за счет прорезания в бетоне штроб и помещения в них кабелей.

Процесс этот сложный и физически тяжелый. Облегчить и ускорить его выполнение помогает профессиональный инструмент: штроборез.

Он быстро обрабатывает панельные стены, делает сразу две параллельные канавки своими режущими дисками. Пыль от обработки бетона сразу засасывается по гибкому шлангу в строительный пылесос с защищенным электродвигателем.

Полости в стене для подрозетников удобно делать перфоратором со специальной головкой — коронкой, изготовленной для выработки в бетоне круглых полостей. Ее наконечники выполнены из тугоплавких пластин, стойких к большим истирающим и ударным нагрузкам.

Подобные коронки позволяют удобно делать полости не только в бетонной стене, но и кирпиче, пеноблоках, камне.

В прорезанные углубления устанавливают подрозетник и заводят в него кабель для подключения к розеткам. На картинке ниже показана технология выполнения этой работы за 4 этапа:

1. примерка;
2. обмазка шпаклевочной смесью;
3. установка в полость;
4. выравнивающая штукатурка.

Когда штукатурная смесь засохнет в подрозетник можно устанавливать розеточный механизм. Но до начала этой операции необходимо проверить состояние заведенного кабеля и его техническую исправность.

При подключении блока розеток шлейфом, последовательно одна к другой, между ними заводят кабельные перемычки. Их длина должна выступать из каждого подрозетника на 15-20 сантиметров. Короче делать не стоит.

Дело в том, что медный провод с сечением 2,5 мм квадратных обладает довольно высокой жесткостью. Подключать короткие концы не удобно, а нормально вставить смонтированный розеточный механизм в ограниченное пространство будет очень затруднительно.

Поэтому жесткость толстого провода компенсируют его длиной и предварительным сгибанием змейкой. Она начинает работать как меха у гармошки, что позволяет удобно вставлять и извлекать розеточный механизм.

Экономия на коротких концах, а особенно вытягивание провода с обратной стороны полости, как практикуют отдельные “электрики эстеты”, затрудняет выполнение профилактических работ и последующий ремонт. Делать так не стоит.

Особую опасность короткие концы провода доставляют жилам из алюминия. Они, хоть и более мягкие, но менее прочные. После нескольких сгибаний в одном месте алюминиевая проволока быстро обламывается.

Когда конец короткий и отвалился, то вытянуть его не получится. В такой ситуации приходится экспериментировать с монтажом удлинителей или выполнять полную замену проводки.

А вот здесь владельцу квартиры стоит подумать заранее. Многие просто заштукатуривают кабель в штробе стены не помещая его в гофру.

Для его извлечения потребуется все снова выдалбливать. Поэтому монтировать так можно только хорошо проверенную и надежную кабельную продукцию, а концы проводов делать длинными.

Подключение проводов к контактам розеток

Среди электриков постоянно идут споры: с какой стороны штеккерного гнезда заводит потенциал фазы и нуля. Я считаю, что это не принципиально. Всегда можно взять в руки индикатор напряжения и с его помощью разобраться.

Однако же всегда рекомендую все в одной квартире или частном доме делать однообразно. Этот принцип облегчает монтаж и поиск неисправностей, подчеркивает культуру работника.

Как разводить защитный РЕ проводник

Если провода фазы и ноля довольно часто делают составными и собирают отдельными отрезками через распаечные коробки, то с защитным РЕ проводником так поступать запрещено.

Он должен прокладываться цельным куском непосредственно от разъемной электрической точки до шины комнатного распределительного щитка без всяких разрывов и дополнительных подключений.

Это диктуется требованиями безопасности. А их надо строго соблюдать.

Установка розеток в гипсокартоне: хитрости технологии

Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:

1. окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
2. изготовления перегородок и стен.

В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.

Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.

Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.

При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.

Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.

В конструкции подрозетника имеется две пары винтов:

1. Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
2. Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.

Технология установки: способ №1

Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.

С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.

В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.

Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.

Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.

От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.

Способ №2: утопленный монтаж

Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.

Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.

Большое повреждение верхнего картонного слоя ослабляет прочность кромок отверстия и со временем грубо установленная розетка вместе с подрозетником может провалиться внутрь стены.

Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.

Ею делают начальную обработку поверхностного слоя, формируя фаску.

Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.

Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.

Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.

Как видите, последний способ отличается аккуратностью и профессиональной точностью.

Все три скрытых способа монтажа розеток в гипсокартон используют мастера в своей практике. Ваша задача: выбрать наиболее подходящий: определиться с предпочтениями дизайна или надежности крепления.

С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.

Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.

Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность

Высушенная древесина хорошо горит.

Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.

Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.

Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.

Требования законодательства к скрытой проводке

Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.

Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.

Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.

У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.

Монтаж розеток в открытой проводке

Приведу два разрешенных правилами и наиболее пожаробезопасных способа:

1. ретро проводка;
2. кабель-каналы.

Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.

Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.

Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.

Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.

Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.

Заканчиваю статью напоминанием: если у вас еще остались какие-то неясности про монтаж электрических розеток, то спрашивайте в комментариях. Обязательно обсудим и совместно выработаем наиболее приемлемое решение.

Электрические розетки: устройство и виды

Электрические розетки служат для надежного подключения электробытовых и электротехнических приборов к сети стандартного напряжения. Они должны быть удобны и безопасны для человека. Все детали розетки, пропускающие ток, находятся в корпусе из изоляционного материала.

Устройство розетки

У каждой розетки имеется корпус, токопроводящая часть и лицевая панель.
· Корпус или основание розетки делают из прочных диэлектриков: керамики или пластмассы. Они должны быть устойчивыми к нагреванию и не поддерживать горение.
· Токопроводящая часть крепится на основании. Ее изготавливают из сплавов на основе меди: латуни или бронзы. К ней подключаются провода силовой сети. Она же обеспечивает надежный контакт со штырями вставляемой в розетку вилки электрического прибора.
· Лицевая панель выполняет декоративную и защитную функцию. В ней имеется углубление, в которое помещается вилка и отверстия для ее штырей. Лицевую панель изготавливают из негорючего поликарбоната.

Эксплуатационные свойства розетки во многом зависят от конструкции и качества изготовления ее токопроводящей части. Контакты в течение длительного времени не должны искрить или нагреваться. Это достигается плотным прилеганием пружинящих приемных гнезд розетки к штифтам вилки. Соотношение их диаметров таково, что соединение и размыкание цепи выполняются с некоторым усилием.
Толщина элементов и качество металла в розетках от ведущих европейских производителей обеспечивают до десяти лет их нормальной эксплуатации.
Каждая из двух деталей приемного гнезда с другого своего конца имеет клемму для соединения с электрическим проводом. При самом надежном и удобном способе прижатия жилы кабеля к токопроводящей части розетки применяются винты с пружинными шайбами. С их помощью можно достичь необходимого усилия контакта, которое не ослабевает с течением времени.
Если розетка оснащена заземляющим устройством, к нему подключается соответствующий провод трехжильного кабеля. Конструкция розетки и вилки предусматривает контакт их элементов заземления до соприкосновения рабочих электродов.

При проектировании розеток они рассчитываются на определенную предельную нагрузку. Большинство из них способно без повышенного нагрева пропускать переменный электрический ток напряжением 250 вольт до 10 или 16 ампер. Это важная характеристика, которую полезно узнать при покупке.

Виды электрических розеток

По способу установки розетки делятся на встроенные, наружные и переносные.

Встроенная розетка

Полностью погружена в стену, в которой в процессе монтажа делается отверстие необходимого размера и формы. Снаружи остается только декоративная накладка. Часто в стене на штукатурный раствор, гипс или с помощью саморезов устанавливается защитный короб, продающийся в комплекте с розеткой или приобретаемый отдельно. В нем крепится основание розетки, к которому впоследствии привинчивается наружная планка.

Наружная или накладная розетка

Имеет прочный корпус, который крепится на стене при помощи саморезов или шурупов. Такие розетки используются при наружной прокладке электрической сети. Они имеют боковое отверстие для кабеля.

Переносные розетки

Имеют вид всем знакомого удлинителя.

Розетки могут иметь одно или несколько гнезд для подключения вилки. Существуют и многофункциональные розетки, когда в одном корпусе предусмотрены гнезда не только силовой электрической сети, но и телевизионной антенны телефона или интернет-кабеля.

краткий обзор изделий, их характеристики

Электророзетка является неотъемлемой частью общей системы, проводящей ток. Подобные устройства во множественном количестве присутствуют в любом жилом помещении, на производственных предприятиях, нередко они монтируются и на улицах. Виды розеток представлены большим ассортиментом. Сделать правильный выбор помогут рекомендации, некоторые нюансы.

Конструктивные особенности

Чтобы понять, из чего состоит розетка, необходимо рассмотреть ее устройство. У конструкции имеется лицевая панель из пластика, диэлектрическое основание из керамики (дорогостоящая и хрупкая) или термоустойчивого пластика (более доступный по цене и прочный вариант), разъемы и контакты для подсоединения вилочных штепселей. Что касается контактов, их количество и форма зависят от разновидности, устройства розетки (предназначение для трех- или однофазной сети, наличие или отсутствие заземления) и от страны-производителя. Составной частью электророзеток выступают контакты, которые производятся из следующих материалов:

• луженой латуни — для условий с повышенной влажностью;
• латуни — применение в зданиях с нормальной влажностью;
• бронзы — универсальные варианты.

Самыми капризными считаются белые контакты из латуни, лишенные напыления. При регулярном воздействии влаги происходит их окисление, что приводит к ухудшению качества. Устраняется такой недостаток с помощью специальных пружинящих лепестков, поддерживающих контактирующие пластины.

Луженая латунь отличается матовым белым оттенком, дольше удерживает форму, хорошо пружинит, имеет защитное покрытие. Подобные контакты присутствуют в розетках, которые часто монтируются на улице.

Розетки, дополненные элементами из бронзы, эксплуатируются реже всех, отличительная особенность — высокая стоимость. Такие изделия имеют матовый желтый цвет. Основная характеристика бронзовых изделий заключается в создании качественного контакта в течение длительного времени, они хорошо пружинят.

Создание заземления

Контакты в розетках бывают не только фазными, но и заземляющими. Последние нужны для подключения следующих устройств:

• техника с высокими требованиями относительно электропитания;
• мощные специализированные агрегаты;
• оборудование, в ходе работы которого происходит контакт с водой (стиральные, посудомоечные машины).

Много розеток с заземлением монтируется именно на уличных территориях, в зданиях, не защищенных от влажной среды. Эти требования прописаны в действующих правилах по электробезопасности.

Что касается электророзеток, лишенных заземления, их применение допустимо только в пределах сухого помещения. Они предназначены для подключения к электросети простых приборов: конвекторы, маломощные обогреватели, настольные лампы и пр. Такие устройства отличаются меньшей глубиной, что делает более простым их монтаж, более доступной стоимость. В любом случае сложная техника с высокими требованиями к качеству питания (например, компьютер) должна работать только через розетки с заземлением. Так обеспечивается отведение статики, негативно сказывающейся на электронике, защита от поражения током.

Правильное подключение проводов

Присоединение к контактным пластинам осуществляется через безвинтовые зажимы, винты. Чтобы не использовать отвертку, рекомендуется применить во время монтажа прижимные контакты. Что касается винтовых соединений для электророзеток, они подразделены на два типа:

1. Крепление только с прямым концом.
2. Крепеж через петлеобразный провод. В этом случае создается большая контактная площадь для соприкосновения с проводником.

В первом случае процесс работы заключается во вставке подготовленного провода в контакт с последующей затяжкой винта удобным способом. Что касается второго типа розеток, понадобится дополнительное время для создания петли с помощью круглогубцев. Винты при этом демонтируются полностью, так как необходимо надеть петельку, скрутить узел. В ходе эксплуатации розеток их контакты нагреваются и остывают, результатом чего выступает ослабление винтового элемента. Специалисты рекомендуют регулярно подтягивать такие детали.

Среди многих видов розеток электрических спросом пользуются те из них, что оснащены прижимной фиксацией и отличаются максимально быстрым монтажом. Зачищенный провод размещается до упора в гнезде, оснащенном плоскопружинным зажимом. Пружина упругая, она поддерживает контакт в хорошем состоянии.

Жилые помещения оснащаются блочными, объединенными розетками. Такие детали подсоединяются за счет пожильного ввода проводов. Перемычки выполняются из отдельных отверстий.

Электророзетки и их классификация

Розетка — несложное в исполнении и применении устройство, которое представлено рядом разновидностей. Они отличны по форме, исходным материалам, методу монтажа. Некоторые модели, имеющие отличительные особенности, соединяются в блоки, дополняются выключателями.

Эти электроустановочные приспособления различаются по напряжению, которое по ним будет подаваться к бытовой технике. Отмечается отличие по току, который будет проходить через них весь эксплуатационный период. В зависимости от напряжения розетки разделяются на варианты для подведения в такие сети:

• трехфазные сети с выходом 380 В;
• наиболее популярные для России однофазные сети, поддерживающие напряжение в 220 В, 240 В;
• электросети однофазного типа, выдающие от 100 до 127 В, что является обычными стандартами для США, Японии.

Те розетки, что предназначены для сетей с 220 В, в свою очередь разделены по выдаче тока разной величины, Например, обычные устройства поддерживают 10−16 А. Для обеспечения работы бытовых приборов с повышенной мощностью (электродуховки, варочные поверхности, объемные бойлеры) понадобятся электророзетки с пропускной возможностью тока в 32 А, отличающиеся большими размерами, материалами, проявляющими устойчивость к нагреву.

Различие по способу монтажа

Чтобы понять, какие бывают розетки электрические еще, стоит рассмотреть, помимо строения, методы их установки. Изделия бывают открытого и скрытого типа, часто их еще называют накладными или наружными, встраиваемыми или внутренними. В последнем случае под электророзетку подбирается специальное отверстие на рабочей поверхности. По завершении работы лицевая панель описываемых приспособлений располагается вровень со стеной либо незначительно выступает из нее.

Если рассматривать накладную или наружную электророзетку, она устанавливается на диэлектрическую подложку или непосредственно на негорючую поверхность. Такие устройства в настоящее время чаще встречаются в ретро-проводках из-за особенного внешнего вида, бытовках, технических комнатах.

Популярностью пользуются устройства выдвижного типа, которые очень удобно использовать в ванных комнатах, на кухнях с повышенной влажностью.

Они встраиваются в напольное покрытие, столешницу, боковину мебели, дно навесного шкафа. Такие розетки функциональны и удобны в применении, легко маскируются от посторонних глаз.

Степень защиты по IP

Электророзетки отличаются по международным кодам, или IP. Они определяют защитную степень изделия от пыли, влаги. В зависимости от особенностей эксплуатационной сферы изделия помещаются в различные корпуса. Самые распространенные виды:

1. С показателем защиты в IP 20 — рассчитаны для комнат со стандартными рабочими условиями, обязательно наличие отопления в холодное время.
2. Розетки типа IP 21, IP22 рассчитаны на неотапливаемые помещения, уличные условия.
3. Влагозащищенные изделия с защитным классом IP43, IP44 — работа в среде с повышенной влажностью.
4. Розетки IP 54, IP 55 устанавливаются под открытым небом.

Устройства для улицы часто дополняются специальными крышками, преграждающими скопление большого количества пыли, влаги. Их разрешено использовать в банях, бассейнах.

Отличие по гнездам в общем корпусе

Блок одновременно может содержать несколько приборов, все зависит от числа розеточных гнезд. В таких корпусах часто располагаются специальные розетки, выключатели для USB, интернет-кабелей. Популярными в быту являются тройные, сдвоенные и одинарные описываемые приспособления. Что касается современных новостроек, в них обычно используются блоки, состоящие из одиночных розеток внутреннего типа. Подрозетники могут быть круглыми, чаще используются универсальные прямоугольные модели.

Существуют электророзетки, отличающиеся дополнительными возможностями. Их можно встретить в любом офисе, жилом доме, востребованы они также в отдельно расположенных хозпостройках.

Функция по контролю питания

Капитальный ремонт, прокладка новых электросетей часто выполняется с помощью УЗО, защитных автоматов, нередко на практике задействуются стабилизаторы. Однако существует масса жилищ, иных помещений, проводка в которых насчитывает не один десяток лет. Она может быть во вполне рабочем состоянии, но защитную, контрольную роль выполняют элементарные пробки, установленные на входе в помещение. Хотя бы самые дорогостоящие приборы нуждаются в таком случае в безопасности. Решить проблему поможет:

1. Электророзетка, оснащенная УЗО. Работа мощных бытовых приборов обеспечивается через специально выделенные линии с автоматами защиты. В случае утечки тока (контакт человека с оголенным проводом, находящимся под напряжением, пробой изоляции) срабатывает защитная функция, и аппарат отключает подаваемое питание.
2. Розетка, функционирующая под защитой от высокого напряжения, будет уместной при отсутствии локального, общего стабилизатора. Она защитит от перенапряжения технику, нуждающуюся в качественном электропитании. Когда превышается пороговый предел напряжения, питание попросту прекращается.

Эксплуатация с повышенным удобством

«Продвинутые» розетки помогают справляться с разными проблемами, так как обладают дополнительными возможностями. Очень удобный вариант с таймером. Любое устройство включается на определенное время, отключается в подходящий момент. Стоит отметить, что такие приспособления оснащаются электронными или механическими таймерами. В первом случае присутствует дополнительная возможность установить график и частоту отключений, включений бытовой техники.

Существуют розетки, дополненные удлинителями, которые часто задействуются в жилых помещениях, офисах. Такие конструкции отличаются невероятным удобством, отдельные функциональные части всегда находятся вместе, решая проблему хранения. Шнур наматывается на замаскированный в стене или мебельной поверхности барабан, розетка при этом задействуется привычным способом. Провод разматывается и сматывается за считанные секунды. Более того, некоторые модели комплектуются дополнительно тройником, то есть одна розетка закреплена в стене, а две остальные свободно перемещаются вместе со шнуром.

Надежная защита от детей

Подобные устройства разделены на два типа. Одни розетки дополняются специальными шторками, закрывающими отверстия под вилку. Они отворяются только при одновременном нажатии на две половинки, что будет трудно выполнить малышу. Второй вариант представлен электророзетками, у которых шторки являются поворотными. Для соединения вилки с таким приспособлением необходимо ее штырями поддеть защитные механизмы и прокрутить их под определенным углом. Контактные отверстия откроются только в таком случае.

Розетки — многофункциональные изделия, без которых сложно назвать какое-либо помещение, жилье, офис адаптированными для использования бытовой техники. Зная простые правила их выбора, обычный человек без усилий приобретет требующийся аксессуар для собственных нужд.

Электрические розетки. Виды, устройство, ремонт и установка

Основная задача розетки — создать надежный электрический контакт с сетевой вилкой прибора после включения, при этом розетка должна быть совершенно безопасной для человека

Электроэнергия используется буквально всюду. Вот почему так необходимы надежные устройства, обеспечивающие доступ к ней. В быту для доступа к электросети используют электрические розетки. Они могут исправно работать многие годы, но иногда приходят в негодность.

Электрические розетки применяются для подключения электроприборов и электромашин к электрической сети. Основная задача розетки — создать надежный электрический контакт с сетевой вилкой прибора после включения. Кроме того, розетки должны быть совершенно безопасны для человека, а их конструкция должна полностью исключать непреднамеренное прикосновение к проводам и деталям, которые находятся или могут оказаться под напряжением.

В настоящее время существенно выросли требования к безопасности и внешнему виду розеток. Конкретные условия применения диктуют цвет и форму выступающих над стеной деталей, все чаще розетки должны собираться в модуль (он может включать разъемы для телефонной линии, телевизионного кабеля и компьютерной сети).

Устройство электрических розеток

При конструировании розеток применяется так называемый модульный метод. При этом механизм устройства, конструируется как отдельный узел (функциональный модуль), который может быть установлен в любых типовых приборах. При этом декоративный модуль (накладку) можно изменять, следуя моде, вкусам или интерьеру помещения. При этом сам механизм замены не требует. Это тем более удобно, что именно механизм крепится к несущей поверхности (например, к стене).

Многомодульная электрическая розетка

Основание функционального модуля и декоративные детали розеток изготавливаются из специальных пластмасс. Они являются хорошими диэлектриками, имеют высокую прочность при нормальных и повышенных температурах, не поддерживают горения, не меняют цвет и не разрушаются под воздействием электромагнитных нолей и ультрафиолетового света. В странах Евросоюза, например, для этой цели используются высокопрочный ABS-пластик и поликарбонат. А вот фарфор в этих странах для производства розеток и иных подобных устройств запрещен, как не самый надежный из диэлектриков.

Итак, любой электроприбор, имеющий соединительный шнур с сетевой вилкой, можно подключить к источнику электроэнергии. Достаточно вставить эту вилку в электрическую розетку соответствующей конструкции. Однако такое подключение можно считать правильным только в том случае, если при протекании электрического тока образованные вилкой и розеткой контакты не греются и не искрят. Это можно обеспечить, если электроды розетки надежно контактируют со штифтами вилки, плотно облегают их, обеспечивая большую площадь соприкосновения. Каждый такой электрод изготавливается в виде пружинящего приемного гнезда. Его исходный диаметр несколько меньше диаметра штифта вилки, поэтому при ее включении в розетку мы должны приложить некоторое усилие, чтобы преодолеть упругость этих гнезд.

Конструкция приемных гнезд розетки и материал, из которого они изготавливаются, должны обеспечивать достаточно большое число повторений цикла «включить — выключить» без ухудшения качества контактов. Розетки от компании, которые считаются лидерами в своем отрасли, допускают не менее 5000 таких циклов, что равносильно сроку эксплуатации в течение 6-10 лет (при условии, что розетку будут использовать 1 — 2 раза в день).

Приемные гнезда розетки соединены с ее клеммами, к которым подключаются провода электропроводки. При чем в современных устройствах это соединение выполняется не отдельной деталью, а как ответвление монолитной пластины, из которой изготовлено приемное гнездо. Таким образом, удается избежать нежелательных с точки зрения надежности дополнительных соединений на пути протекания электрического тока.

Огромное значение для надежности розетки имеет качество механического присоединения подводящих проводов к ее клеммам и надежность электрического контакта в этом соединении. Иными словами, клеммы должны прочно удерживать провода и обеспечивать надежный контакт с токоведущими деталями розетки. Наиболее известными и, пожалуй, все еще самыми надежными для силовых электропроводок и розеток являются винтовые клеммы. В них провода прижимаются к токоведущим деталям при помощи винтов. Главное их преимущество состоит в том, что сила, с которой провода зажимаются в клемме, может быть весьма значительной, а это обеспечивает как хорошее удержание провода, так и надежный электрический контакт. Правда, чтобы предотвратить ослабление зажима из-за вибрации или нагревания, винты в клеммах желательно применять вместе с пружинными шайбами, которые предотвращают самопроизвольное вывинчивание крепежа.

Зажимные клеммы розетки

Пружинные клеммы достаточно часто используются в конструкции бытовых электрических розеток. Их преимущество заключается в том, что они существенно облегчают подключение проводов. Для этого достаточно оголенный конец провода с некоторым усилием вставить в специальное отверстие на корпусе розетки. Подпружиненный «нож» внутри клеммы зафиксирует провод и прижмет его к токоведущим деталям розетки. Но силу такого «зажима» трудно проконтролировать, и если по каким-либо причинам он ослабнет, то ненадежный контакт провода с розеткой останется незамеченным на стадии монтажа и приведет к преждевременному выходу розетки из строя.

Условия монтажа розеток достаточно часто вынуждают подключать к каждой клемме не один, а два провода. С учетом этого и в винтовых, и в пружинных клеммах предусмотрено по два посадочных места или отверстия для проводов. Но при попарном подсоединении проводов необходимо следить, чтобы их диаметры были или одинаковыми, или отличались очень незначительно. В противном случае провод с меньшим диаметром будет плохо зафиксирован. Например, практически невозможно надежно одним винтом зажать провод сечением 1,5 мм², если одновременно с ним подключается провод сечением 2,5 мм².

Как известно, для подключения бытовых электроприборов необходимо два одножильных провода или один двухжильный. Поэтому каждая розетка имеет не менее двух изолированных клемм и приемных гнезд, а если электропроводка выполнена трехжильным проводом, в котором третья жила — это заземление, то на такой электропроводке целесообразно устанавливать розетки с дополнительными электродами заземления (так называемые «розетки с заземлением»). По требованиям безопасности эти электроды располагаются в конструкции розетки так, чтобы при включении вилки, имеющей аналогичные электроды, заземляющие электроды на вилке и розетке приходили в соприкосновение раньше, чем штифты вилки войдут в контакт с приемными гнездами розетки. Поэтому электроды заземления всегда хорошо видны на розетке. Это либо две металлические пластинки по бокам, либо один металлический штырь, очень похожий на штифт сетевой вилки. Электроды заземления соединены со своей клеммой, к которой и подключается заземляющий провод электропроводки.

Розетка и вилка с заземлением

Важнейшими техническими характеристиками электрических розеток являются допустимый электрический ток и рабочее напряжение. Как правило, во внутренних электропроводках жилых и офисных помещений используются розетки, рассчитанные на ток 10 или 16 А и рабочее напряжение до 250 В. Чтобы токоведущие детали розеток способны были пропускать такой ток с минимальным выделением тепла (иначе говоря, не греясь), для их производства используются специальные металлические сплавы с относительно большим, содержанием меди (10-60%.). Электропроводность таких сплавов достаточно высока и позволяет выполнить это условие без существенного увеличения размеров токоведущих деталей и самих розеток. В то же время эти сплавы тверже чистой меди и обладают упругостью, необходимой для правильного функционирования приемных гнезд розеток.

Клеммная коробка

Очевидно, что названные выше допустимые для розеток токи соответствуют тому диапазону значений потребляемой электрической мощности, в котором работает подавляющее большинство электробытовых приборов. И лишь для кухонных электроплит потребуются специальные, более мощные розетки (разъемы). Но еще чаще их подключают вовсе без розеток — через клеммные коробки.

Розетки для кухонных электроплит

Виды электрических розеток

Электрические розетки бывают накладные, встроенные и переносные. Относительно последних достаточно будет сказать, что они сконструированы как портативный прибор с корпусом из диэлектрика, хорошо защищающим его от влияния внешней среды. Такие корпуса используются на разного рода электрических удлинителях. Как правило, на другом конце удлинителя устанавливается сетевая вилка.

Накладная розетка

Накладные розетки монтируют на открытых электропроводках, когда провода прокладываются по поверхности стен, потолков и иных строительных конструкций. Эти розетки прикрепляют на стену в нужном месте при помощи саморезов или шурупов, пропущенных через крепежные отверстия в днище корпуса розетки или в монолитном основании. Провода подводятся к клеммам через проем в боковой стенке корпуса.

Хотя применяемый в накладных розетках способ крепления достаточно прост, он обеспечивает надежную фиксацию розеток на несущей поверхности. Чаще некоторые сложности с креплением возникают при монтаже встроенных розеток. Для этого есть две причины. Во-первых, их монтаж и механизм фиксации действительно сложнее, чем у накладных. Во-вторых, встроенные розетки используются при устройстве скрытой электропроводки, применяемой практически повсеместно. К встроенным розеткам и к качеству их монтажа предъявляются более высокие требования.

Встроенная розетка

Встроенная розетка устанавливается так, что ее функциональный модуль (механизм) полностью прячется в стене. На поверхности остаются лишь декоративные накладки. Фиксируется такая розетка в стене при помощи распорных лапок и саморезов, пропущенных сквозь отверстия в монтажной планке. Многим знакома ситуация, когда при выключении сетевой вилки розетка выпадает из стены и повисает на проводах. Такая неприятность чаще всего происходит со встроенными розетками, неумело закрепленными с помощью одних лишь лапок.

Всегда неприятно, когда что-то не ладится. И вдвойне обидно, когда подводят простые и, казалось бы, более чем надежные вещи, например розетки. На самом деле все имеет свой ресурс безотказной работы, и электрические розетки тоже. Под воздействием электромагнитных полей подвергаются медленной деструкции и теряют свою прочность пластмассовые детали, ухудшаются со временем электрические контакты. В процессе длительного использования ослабевают винтовые соединения, розетки расшатываются и даже вываливаются из стены. В конце концов они просто приходят в негодность, и мы исключаем их из числа полезных вещей. Такие розетки подлежат замене.

Но нередко причиной неисправности розеток становятся ошибки при их монтаже или неправильная эксплуатация. В этом случае можно попытаться их отремонтировать. Рассмотрим несколько типичных ситуаций. Если после подключения электроприборов, особенно мощных, розетка распространяет резкий запах горелой пластмассы, то это означает, что где-то в розетке плохой электрический контакт, на котором выделяется слишком много тепла. Вынув вилку из розетки и выждав 30 секунд, потрогайте штифты сетевой вилки. Если они горячие, то это говорит о том, что, скорее всего, утратили свою упругость приемные гнезда розетки, неплотно прилегающие к штифтам вилки. На это указывают и потемневшие от высокой температуры края отверстий для вилки в лицевой панели розетки.

Если же штифты лишь чуть теплые или вовсе холодные, то нарушение контактов следует искать в месте присоединения к розетке подводящих проводов. Возможно, что одна или обе клеммы недостаточно хорошо прижимают провода к токоведущим деталям розетки. В новых розетках (или тех, которые эксплуатируются меньше года) зажимные винты на этих клеммах просто недожали при монтаже.

Розетка может перегреться и даже воспламениться, если через нее запитать слишком мощный электроприбор или несколько электроприборов, суммарная мощность которых создает ток, превышающий допустимый ток розетки. Кстати, значение допустимого тока и рабочее напряжение, как правило, указываются на лицевой панели розетки. Например, там можно прочесть: 10 А, 250 В. Это означает, что в розетку можно включить электроприборы общей мощностью не более 2,2 кВт. В розетку, рассчитанную на ток 16 А, можно включать электроприборы мощностью до 3,5 кВт. Розетку, которая греется, можно попытаться отремонтировать.

Ремонт розетки

В обязательном порядке отключите от электропитания всю электропроводку квартиры или тот ее фрагмент, в котором установлена подлежащая ремонту розетка. Учтите, что ремонтировать ее имеет смысл лишь в том случае, если причиной нагрева стала винтовая клемма. Все остальные неполадки самостоятельно не устраняются. Приемные гнезда, утратившие упругость, слабые пружинные клеммы — все это достаточные основания для замены всей розетки (или ее функционального модуля). Таким образом, разбирать розетку для ремонта имеет смысл лишь в том случае, когда все указывает на плохой контакт проводов с клеммами розетки.

Встроенная розетка

Если это действительно так, то отвинтите подходящей отверткой винт, удерживающий лицевую панель розетки, и снимите ее. Вместе с ней легко снимется и декоративная рамка. Под ними находится механизм розетки. Если в нем применены винтовые клеммы, то на его нижней или верхней кромке будут заметны два одинаковых шипа, расположенных симметрично по бокам относительно вертикальной оси розетки, возможно, и ведущие к ним провода. Завинтите до отказа (но все же не сорвите при этом резьбу) оба винта. Установите на место рамку и лицевую панель. Все, ремонт окончен. Иное дело, если, вскрыв механизм розетки, вы обнаружите, что клеммы пружинные. В этом случае следует заменить всю розетку. О том, как это сделать, будет рассказано ниже.

В устаревших моделях розеток с фарфоровым основанием винтовые клеммы располагаются на донышке и не видны с фронта розетки. Чтобы поджать винты таких клемм, необходимо извлечь розетку из установочной (монтажной) коробки. А еще лучше просто купите и установите новую розетку.

Ремонт встроенной розетки

1. Встроенная розетка с вырезанной половинки и лицевой панели. Посередине виден винт крепления панели к механизму розетки

2. Снимите декоративные накладки и, если необходимо, срежьте острым ножом обои, скрывающие монтажную рамку

3. Чтобы извлечь механизм из установочной коробки, необходимо вывинтить саморезы, крепящие монтажную рамку

4. Перед подключением розетки обязательно проверьте подводящие провода на наличие обломов

5. После проверки удалите обломок из пружинной клеммы и вставьте в нее оголенный кончик целого провода

6. Вкрутите саморезы в кромку коробки, пропустите их головки через прорези в монтажной рамке. Поверните механизм по часовой стрелке

7. Если клеммы винтовые, то оголенный кончик целого провода зажмите винтом клеммы

8. В одну установочную коробку можно установить сдвоенную розетку, которая ремонтируется аналогичным образом.

Довольно часто розетка просто не работает. То есть подключение электроприборов к ней не означает подключения к источнику электроэнергии. И если при включении сетевой вилки в такую розетку искрения не видно, то причина одна — где-то произошел обрыв фазного или нулевого (реже обоих) подводящего провода. Проверить, какого именно, несложно. Достаточно прикоснуться индикатором фазы (фазоискателем, индикатором напряжения) к одному, а затем к другому электроду розетки. Если при одном из прикосновений лампочка индикатора зажглась, то следует искать обрыв нулевого провода. А если нет — то фазного или обоих.

Индикатор напряжения Fluke. Специальными индикаторами можно определить, какой из проводов фазный, и даже определить уровень напряжения на нем

Не исключено, что провод обломился или был поврежден во время монтажа розетки. Тогда место обрыва можно обнаружить в установочной (монтажной) коробке. Отключив электропитание квартиры или соответствующего фрагмента электропроводки, извлеките розетку из коробки (как это сделать, будет ясно из сказанного ниже) и проверьте подводящие провода. Если визуально они покажутся целыми, потрогайте их, попытайтесь осторожно изогнуть (скрытый под изоляцией облом провода незаметен глазу, но его можно обнаружить на ощупь), наконец проверьте, хорошо ли они держатся в клемме. Обнаружив облом, отрежьте отломанный конец, зачистите оставшийся целый провод и зажмите в клемме. Для извлечения обломка из пружинной клеммы необходимо нажать кнопку над ней.

Искрение при включении вилки прибора в розетку означает, что приемные гнезда розетки полностью утратили упругость. Такая розетка требует замены.

Опасно, когда встроенная розетка вываливается из стены и повисает на проводах. Токоведущие детали розетки и оголенные возле клемм провода оказываются доступными для случайного прикосновения и могут стать причиной поражения электрическим током. Если сама розетка при этом не повреждена, то установить ее на место и укрепить достаточно просто.

Распаечная коробка для открытой проводки. Распаечные и клеммные коробки для монтажа на поверхности стен. Они оснащены герметичными крышками и фитингами для уплотнения проводов

Все встроенные управляющие и коммутирующие устройства модульной конструкции, в том числе и электрические розетки, имеют однотипные узлы крепления. Это крепежные прорези с четырех сторон монтажной рамки и распорные лапки по бокам функционального модуля, которые отводятся в стороны от монолитного основания модуля при завинчивании соответствующих винтов.

Для монтажа любого такого устройства (в том числе и розетки) в стену, в ней полым цилиндрическим буром («коронкой») с помощью перфоратора или дрели высверливается углубление, в котором тем или иным способом (чаще всего алебастром) фиксируется установочная (монтажная) коробка. Она может иметь разную форму, но должна позволять полностью погрузить в нее функциональный модуль устройства и укрепить его там распорными лапками. Кроме того, на верхней кромке коробка должна иметь отверстия, предназначенные для фиксации механизма розетки (саморезами через прорези в ее монтажной рамке).

Установочные коробки. Монтируются в углубления, вырезанные в стене

Отключив электропитание квартиры или соответствующего фрагмента электропроводки, следует снять с вывалившейся розетки лицевую панель и декоративную рамку (удерживающий их винтик обычно хорошо заметен по центру панели), отпустить винты распорных лапок, прижать лапки к основанию механизма розетки и вставить его в установочную коробку. При этом прорези в монтажной рамке должны оказаться над отверстиями для саморезов в кромке коробки. Завинтить саморезы можно после установки розетки в коробку или до этого — прорези в монтажной рамке в одной из позиций пропускают саморезы вместе со шляпкой. Когда функциональный модуль розетки будет правильно сориентирован (стороны монтажной рамки расположены строго горизонтально или вертикально) и прикреплен к коробке саморезами, следует зафиксировать его еще и распорными лапками, завинтив их винты.

Естественно, что возвращенная на свое место в стене розетка должна быть закрыта декоративной рамкой и лицевой панелью, которые ранее были сняты.

Розетки — не самые сложные коммутирующие устройства из тех, что используются в электротехнике. Однако многократные подключения к ним электроприборов существенно влияют на их работоспособность. Учитывая, что одним из последствий неисправности розеток может быть обильное выделение тепла и даже возгорание, имеет смысл внимательно следить за состоянием розеток, вовремя их ремонтировать или заменять старые розетки новыми.

Совет: не имея необходимой квалификации и навыков, не приступайте к работам с электропроводкой — это опасно! Поручите выполнение этих работ квалифицированному специалисту.

Что бы еще почитать?
