Электрические розетки используются для подключения электроприборов к сети ~220В. В повседневной жизни мы практически каждый день встречаемся с ними, но что мы о них знаем? Давайте разберемся вместе из чего состоят розетки, какие виды и типы розеток бывают и где применяются.

Розетка состоит из трех частей: основания, токопроводящих элементов и лицевой панели.

Основание розетки (к которому присоединяются токопроводящая и крепежная арматура, а так же лицевая панель) бывает керамическим или пластмассовым. Керамическое не подвержено горению и хорошо рассеивает тепло, но более хрупкое, требует большей аккуратности при монтаже. Так же есть современное негорючее пластиковое основание, выполненное из поликарбоната со специальными добавками

Токопроводящие части розетки состоят из латуни без покрытия, луженой латуни или бронзы.

Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки. Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются. Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство – превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.

Важной частью является заземляющий контакт розетки, существует множество приборов, заземление которых жизненно необходимо. Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность). Во-вторых, все приборы, связанные с водой (так как вода – отличный проводник тока). И, в-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они очень боятся статического электричества). Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику. Существую розетки без заземления, обычно они несколько дешевле и могут иметь меньшую глубину лицевой части. Если планируется использование электроприборов не требующих заземления, можно использовать такие механизмы, но более универсальными будут розетки с заземляющим контактом.

Как правило, крепление проводов к контактной части розетки осуществляется винтовым соединением. Так же достаточно распространен вариант конструкции с контактным узлом прижимного типа, без винтов.

Третьей составной частью розетки является

Розетки различаются по типу монтажа – встроенные для внутренней(скрытой) и внешние для открытой проводки. Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену.

Бывают розетки с защитными шторками, которые защищают от поражения электрическим током. Отверстия этих розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.

Розетки для помещений с повышенной влажностью отличаются показателем защиты IP от воды и пыли. Эти данные должны быть указаны в инструкции (или на упаковке). Так же существую розетки со встроенным устройством защитного отключения, такие розетки помогут вам спасти собственную жизнь в несчастных случаях, связанных с ударом током или внезапных возгораний. Для работ на улице (газонокосилки, дрели) нужна розетка с высокой степенью защиты и с защитной крышечкой.

Розетки с выталкивателями предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка достается свободно.


{

Розетки с таймером, они будут удобны семьям с пожилыми людьми или детьми.  На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник.

Розетки с индикатором. Это устройство показывает, есть ли ток в сети или нет.

Если у вас остались вопросы или вы хотите дополнить статью полезной информацией о типах розеткок, их разновидностях и т.д., обязательно пишите в комментариях к статье, это будет полезно многим!

Розетка электрическая – как подключить, перенести, отремонтировать

Розетка электрическая – это электротехническое устройство, предназначенное для оперативного подключения и отключения электрических приборов к электрической сети.

Название Розетка заимствовано из архитектуры, так называются круглые элементы декора помещений, которые названы в честь цветка роза.

Разновидности электрических розеток

Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).

Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними. Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах.

виду защиты IP электрические розетки бывают незащищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.

Типы и нагрузочная способность

В настоящее время в России применяются розетки, соответствующие требованиям ГОСТ 7396.1-89 (МЭК 83-75) типа C5 и C6. На корпусе каждой розетки нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети.

Розетки типа C5 (советские розетки) имеет два круглых гнезда, рассчитанные на подключение вилок со штырями диаметром 4 мм и длиной 19 мм, расположенных на расстоянии 19 мм и предназначена для подключения электроприборов, корпус которых не требуется заземлять, например, фен, миксер и рассчитаны на ток до 6 А. Такие розетки предназначены для установки только в жилых помещениях.

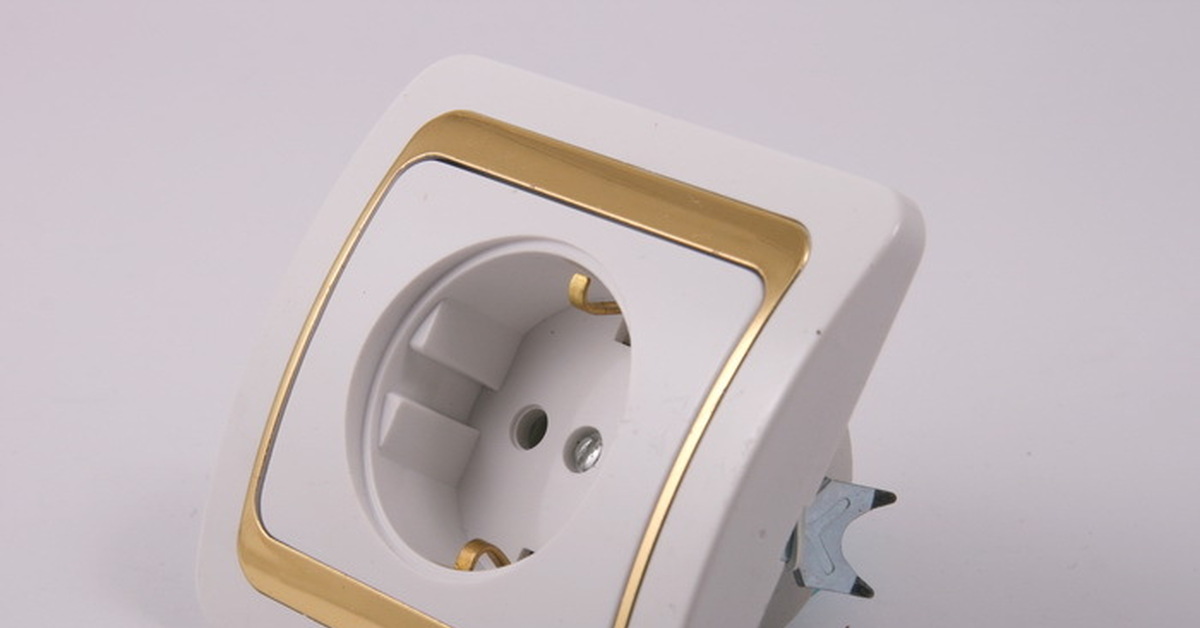

Розетки типа С6 (евророзетка), рассчитана на ток до 16 А, имеют два круглых гнезда для подключения вилок со штырями диаметром 4 и 4,8 мм и длиной 19 мм, расположенных на расстоянии 19 мм. В отличии от розетки С5, дополнительно имеет ленточный контакт для подключения заземляющего проводника

Еще одна разновидность розеток – это блок, в котором одновременно установлена розетка типа С6 (евророзетка) и один, или несколько клавишных выключателей для светильников. Например, комбинированный блок Viko (Вико), внешний вид которого представлен на фотографии ниже с светодиодной подсветкой клавиш.

Подключается евророзетка в таком блоке выключателей по схеме, которая приведена в статье «Как подключить люстру». По такой же схеме подключается в случае необходимости розетка и к обыкновенному выключателю.

Обозначение и схема подключения к электропроводке

Какую мощность

При подключении к электрической розетке электроприборов большой мощности зачастую возникает вопрос, а рассчитана ли розетка на такую мощность, и как можно проверить или узнать, на какую мощность рассчитана данная розетка.

Проверку мощности электрической розетки нужно проводить в два этапа. На первом этапе внешним осмотром можно определить допустимую мощность розетки по внешнему виду. Обычно простые розетки советского производства под штыри диаметром 4 мм типа С5 рассчитаны на подключение электроприборов мощностью до 1,3 кВт. Если установлена евро розетка типа С6, то к ней можно подключать приборы мощностью до 3,5 кВт. Но не только от технических характеристик розетки зависит допустимая мощность подключаемого прибора.

Розетка подключается к электрической сети с помощью проводов. Поэтому на втором этапе нужно выяснить, какую максимальную мощность могут выдержать эти провода. Если сечение проводов неизвестно, то нужно вскрыть розетку и измерять сечение провода.

Таким образом, мощность, которую выдержит конкретная электрическая розетка, зависит не только от ее технических характеристик, но и от сечения проводов, с помощью которых розетка подключена к электросети. Например, если евро розетка С6, которая может выдержать нагрузку 3,5 кВт, подключена к электросети проводом сечением 1,0 мм², то допустимая мощность, которую может выдержать розетка составит всего 1,2 кВт. Полностью нагрузочная способность евророзетки будет реализована при сечении проводов 2,7 мм² и более.

Устройство электрических розеток

Как выяснено выше, розетки бывают двух видов, С5 и С6. Рассмотрим более подробно, в чем же их отличие.

Устройство электрической розетки С5

Несмотря на огромное многообразие, все розетки по принципу работы устроены одинаково и отличаются только формами контактов и материалом корпуса и крышки. Устройство розетки С5 очень простое. На керамическом или пластмассовом основании закреплены переходными железными пластинами толщиной около двух миллиметров посредством винтов, продетых через основание, два контакта из тонкой латуни (тонкой, для того чтобы сохранить пружинящие свойства). Стальные пластины одновременно служат для резьбового подсоединения проводов.

Сверху вся конструкция закрывается крышкой, служащей для защиты человека от поражения электрическим током и исключения попадания посторонних предметов. Крышка прикручивается к основанию с помощью винта, который обычно находится в центре розетки. В крышке предусмотрены направляющие отверстия для легкого вставления вилки при подключении электроприборов. В зависимости от места установки розетки (в стене или на стене), основание дополняется необходимыми элементами для крепления.

Представленная на фото выше розетка имеет один существенный недостаток. Со временем пружинящие свойства латуни по закону Гука ослабевают, прижим ухудшается, и сопротивление между контактами розетки и штырями вилки возрастает. Это приводит к нагреву и еще худшему контакту. В конечном итоге розетка выходит из строя. Признаки плохого контакта легко обнаружить, потрогав штыри вилки рукой сразу после окончания работы мощного электроприбора, например, электрического чайника, утюга, фена. Будьте осторожны, штыри могут быть достаточно горячими для получения ожога.

От этого недостатка освобождена конструкция розетки, приведенной ниже. В корпусе дополнительно установлена стальная пружина, прижимающая прямоугольную латунную пластину к тонкостенной. В результате пружинящие свойства контакта со временем не меняются. Она универсальная и в нее можно вставлять вилки с диаметром штырей как 4мм (рассчитанные на ток до 6 А), так и 4,8 мм (рассчитанные на ток до 16 А).

И все же даже эта электрическая розетка для безупречной долговременной службы требует доукомплектования пружинной шайбой, которая называется гровер и обеспечивает постоянство контакта соприкасаемых деталей во времени.

Устройство электрической розетки С6

Розетка типа С6 по конструкции практически не отличается от розетки С5, за исключением одного, наличия дополнительного плоского контакта для подключения желто- зеленого цвета заземляющего провода.

Когда вилка вставляется в розетку, штыри попадают в гнезда тонкой латунной пластины, а к ее боковым заземляющим контактом с двух сторон прижимается латунная п образная пластина розетки. Таким образом, осуществляется заземление.

На фото также видно, как нужно подсоединять провода к розетке для случая параллельного подключения розеток. Если заменяется розетка С5 на С6 в квартире с электропроводкой, в которой нет заземляющего провода, то заземляющий контакт розетки С6 оставляется не подключенным.

Устройство удлинителя типа Пилот

Вилка со шнуром, на конце которого имеется блок с розетками и выключателем, часто называют Пилотом. Пилот устроен так же, как и обычная розетка, только гнезда выполнены в двух латунных планках длиной, в зависимости от количества розеток. По центру размещена планка земляного провода. В дополнение в Пилоте часто устанавливают предохранитель плавкий или автоматический.

Иногда размещают на печатной плате простую цепочку из емкостей и индуктивностей для фильтрации приходящих или исходящих от электроприборов импульсных помех. Такой фильтр работает только в случае, если пилот подключается к заземлению. Если в проводке только два провода и заземления нет, то фильтр в пилоте работать не будет.

Пилоты иногда перестают работать. Ненадежным является выключатель, встречал случаи, когда выпадала клавиша из-за износа ее фиксатора, бывает клавиша и разламывается на части. Приходилось сталкиваться и с выгорающими контактами. В таких случаях нужно выключатель заменять новым. Для извлечения выключателя из корпуса Пилота, нужно сначала отпаять провода от его выводов и затем надавить на фиксаторы с внутренней стороны. Временно можно закоротить выводы выключателя (на фото красным отмечены места установки перемычек) или шнур от вилки припаять непосредственно к латунным полоскам с гнездами для штырей вилки.

Иногда срабатывает или перегорает предохранитель. Если в Пилоте предохранитель автоматический, то достаточно просто нажать на кнопочку, обычно небольшая черного цвета, и работоспособность будет восстановлена. При перегорании предохранителя, требуется его замена или ремонт.

Правила подключения электрических розеток

В современных розетках и выключателях провода подсоединяются путем зажима прямого оголенного от изоляции участка провода между винтом и контактной площадкой. Такой вид соединения не является оптимальным, так как площадь соприкосновения провода с контактной площадкой розетки будет определяться площадью тонкой линии касания провода.

Для увеличения площади контакта в несколько раз, если позволяет конструкция розетки, нужно конец провода свить в кольцо и расплющить его молотком на наковальне.

Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения с контактами.

Линейное расширение от изменения температуры у разных металлов неодинаково. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо.

Поэтому, без применения гроверов, которые изображены на фотографии, со временем контакт ухудшается и необходимо для его восстановления периодически подкручивать винты. Гровер выполняет эту работу за Вас автоматически.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактами розетки.

Установка розетки скрытой проводки

Установка розетки скрытой проводки на стену не отличается от установки выключателя. Поэтому я не стал повторяться в этой статье и приводить пошаговую инструкцию по установке розетки для скрытой проводки.

Параллельное подключение двух и более розеток

Иногда требуется недалеко от смонтированной розетки установить еще одну, например, на другой стороне стены в соседнем помещении.

В таком случае концы нового провода подсоединяются параллельно уже подходящим проводам к розетке. Фазный провод должен быть подключен к правому гнезду розетки. Подсоединять к розеткам алюминиевые провода можно без ограничений, так как клеммы обычно покрыты хромом. Но если Вы подсоединяете параллельно еще одну розетку, то необходимо, исключить непосредственный контакт медного и алюминиевого проводников, или медный провод покрыть припоем (залудить). Если интересно, почему соединение алюминиевых проводов с медными не рекомендуется, то почитайте статью «Соединение алюминиевых проводов».

Как перенести розетку на другое место стены

При установке мебели или другим причинам иногда возникает необходимость перенести розетку в другое место, сместить в сторону или опустить вниз. В таком случае приходится либо заменять весь провод от распределительной коробки до нового места установки или нарастить существующие провода. Менять провод в отремонтированной квартире не целесообразно, устанавливать дополнительную распределительную коробку тоже не всегда приемлемо. Лучше всего нарастить провода по технологии, описанной в статье сайта «Соединение перебитых проводов в стене».

Пример переноса розетки на другое место стены

При ремонте квартиры, воспользовался ситуацией и перенес одну из розеток с одного места стены на более удобное, другое. До этого времени все руки не доходили.

На новом месте стены, куда требовалось перенести розетку, была установлена металлическая коробка и сделана штроба для прокладки дополнительного провода, так как длины провода электропроводки оказалось недостаточно, то возникла необходимость его нарастить.

Для наращивания был взят имеющийся в наличии многожильный медный провод сечением 1 мм ², что вполне хватит для подключения к розетке электроприборов мощностью до 1200 ватт.

На конце проводников, которые будут подключены к клеммам розетки, были сформированы и облужены припоем колечки. Сам провод, состоящий из двух отдельных проводников, для удобства монтажа и надежности, был продет в хлорвиниловую трубку и проложен в штробе, сделанной на месте шва между кирпичами.

Для того, чтобы провод не выпадал из штробы до покрытия штукатуркой, он был зафиксирован двумя саморезами.

После монтажа розетки и покрытия ротбандом провода настало время выполнить сращивание. Так как провода медные, то был выбран самый надежный способ, соединения проводов – скруткой с последующей пайкой. Токоподводящий провод приходил из соседней комнаты через стену, в месте его выхода, при сверлении стены произошел скол кирпича, и образовалась небольшая пустота. В ней я и решил спрятать место соединения проводов. В случае если бы готового углубления не было, можно было бы выдолбить в кирпиче углубление самостоятельно в любом удобном месте.

Далее провода укорачиваются до нужной длины, снимается изоляция и проводники облуживаются с помощью паяльника припоем. Обратите внимание, провода укорочены на разную длину, чтобы полностью исключить прикосновение оголенных частей проводов.

Следующий шаг, скрутка проводов. Перед скруткой на провода, которые большей длины нужно надеть изолирующие трубки. На фотографии красного цвета. Так как многожильный провод более мягкий, то навил его концы на одножильные провода электропроводки.

Так как провода уже залужены, то для надежного их соединения, достаточно просто прогреть место соединения проводов паяльником и залить оловянно-свинцовым припоем.

Затем на место соединения проводов натягивается изоляционная трубка. Если трубки под рукой нет, то можно просто покрыть оголенные места проводов тремя слоями изоляционной ленты.

После изоляции места соединения, провода необходимо заправить в полость стены и покрыть штукатуркой. Но лучше, перед нанесением штукатурки, закрыть полость пластиной из любого материала. Подойдет плотный картон, кусок жести от консервной банки и любой другой материал. Я сделал крышку из стеклотекстолита по форме отверстия в стене.

Далее разводится небольшое количество раствора, подойдет цемент, алебастр, гипс и любая другая штукатурка. Я покрывал место соединения ротбандом. С помощью шпателя место соединения выравнивается с уровнем поверхности стены.

Конечно, можно было покрыть штукатуркой место соединения проводов и во время выравнивания стен, но лучше завершить начатую работу полностью, чтобы потом, при выравнивании стены не тратить лишнее время. Раствор ротбанда живет всего 20 минут и при работе с ним дорога каждая секунда.

Розетка перенесена на новое место и теперь ничего не мешает продолжить ремонт этого участка стены.

Ремонт розеток

Розетки выходят из строя по двум причинам, из-за плохого контакта в месте крепления проводов электропроводки и ослабления пружинящих свойств латунных пластин гнезда. Проводники в месте контакта обычно обгорают по причине нарушения правил монтажа.

Когда контакт между проводом и контактом розетки или любого другого электрического прибора ухудшается, то при протекании большого тока, появляется тихий шипяще звенящий звук, который в тишине хорошо слышен. В таком случае нужно срочно делать электроприбору профилактику контактов. Такое я часто наблюдал в люстрах с мощными лампочками накаливания.

Вот наглядный пример тому. Алюминиевый провод без кольца на конце, был зажат между контактом и квадратной гайкой, без гровера. К сожалению, так все электрики и делают. Со временем контакт провода с контактом розетки ослаб, сопротивление увеличилось, стало выделяться дополнительное тепло, которое привело к обгоранию, как провода, так и контакта самой розетки. Левый контакт еще в порядке, а правый от перегрева покраснел, винт и гайка окислились и почернели.

Латунный контакт розетки от перегрева потерял свои пружинящие свойства, следовательно, прижим со штырями вилки будет плохой. Пришлось менять пружинящий контакт розетки, делать кольца на концах проводов и ставить гроверы.

Еще розетка может выйти из строя по вине, вставленной в нее вилки из-за плохого контакта токоподводящего шнура со штырями в разборной вилке, и из-за применения вместо латунных штырей стальных. Некоторые китайские производители себе это позволяют. В таком случае штыри вилки сильно разогреваются и передают тепло, на латунные контакты розетки, разрушая их. Чтобы исключить выход из строя розетки по этой причине, достаточно сразу же после первого использования электроприбора соблюдая осторожность, чтобы не обжечься, прикоснуться к штырям вилки рукой. Если штыри вилки разогрелись до такой степени, что удержать на них руку невозможно, то в случае исправности розетки, вилку надо обязательно заменить на качественную.

Если делать все, как я рекомендовал выше, то практически можно об этом виде отказа забыть. Латунные пластины гнезда розетки служат долго, но все же со временем теряют пружинящие свойства и деформируются. Их можно отремонтировать, придав первоначальную форму, если получится извлечь из основания розетки. В противном случае придется заменить розетку новой. В случае плохого контакта в розетке, поверхности сильно окисляются и ремонт, как правило, сводится к зачистке наждачной бумагой контактируемых плоскостей. Если винты и шайбы почернели, то их обязательно следует заменить новыми.

В запущенных случаях бывает, что основание или крышка розетки обугливается или деформируется, такая розетка ремонту не подлежит и требуется ее замена новой.

Розетки строение. Условное обозначение розеток и выключателей на чертежах

Розетки, назначение, характеристики, устройство

Розетка — это электротехническое устройство, предназначенное для подключения к электрической сети различных приборов и агрегатов. Основной характеристикой розетки является номинальный ток, при котором она должна сохранять работоспособность в течение всего срока эксплуатации. Обычные розетки рассчитаны на ток 10, 16 А, т. е. предназначены для обеспечения энергией приборов мощностью не более 2—3 кВт. Превышение этих значений может привести к перегрузке контактной пары («вилка—розетка») и аварийной ситуации. Розетки бывают с заземлением или без него.

Защитное заземление обеспечивает защиту электроустановки и оборудования, а также защиту людей от воздействия тока. В каждом доме есть достаточное количество приборов, заземление которых обязательно. Как правило, это устройства с большой потребляемой мощностью — электроплиты, стиральные машины и т. д.

Обычная розетка имеет два контакта (фаза и рабочий ноль). Розетка с заземлением имеет третий контакт, соединенный с заземляющим проводом. Через него в землю отводится статическое электричество, а также опасные напряжения и токи, возникающие в приборах в результате пробоя на корпус. Специально для детских комнат разработаны розетки с защитными крышками или шторками, открывающимися только при установке вилки.

Розетка для внутреннего монтажа не имеет своего корпуса и устанавливается в монтажную коробку.

Надежное соединение контактов розетки с проводкой обеспечивается винтовыми зажимами, требующими определенного усилия при затяжке.

Наружные розетки заключены в корпус, который может иметь различное исполнение. Такие розетки монтируются поверх установочной поверхности из негорючего материала.

Непременным условием безаварийной работы розетки является надежность контакта штепсельного соединения пары «вилка—розетка», т. е. штырьки вилки должны плотно соединяться с гнездами розетки. При этом сначала происходит соприкосновение заземляющих контактов, а затем — контактов, проводящих электрический ток.

При современном разнообразии электрических приборов различного назначения и различной мощности следует помнить, что они могут комплектоваться разными по конструкции и внешнему виду вилками и поэтому им должны соответствовать и розетки (как по конструкции, так и по электрическим характеристикам).

Розетки (вилки) с тремя плоскими контактами предназначены для подключения мощного оборудования (электрических плит, духовок и т. д). Третий контакт (желто-зеленый провод) обеспечивает надежное защитное заземление. Кроме того, вилки могут дополнительно оснащаться плавким предохранителем.

Некоторые производители предлагают розетки со встроенным реле напряжения, которое разрывает электрическую цепь при изменении напряжения в сети ниже или выше допустимых пределов. После восстановления параметров реле включается автоматически.

Существуют розетки, нейтрализующие замыкание проводника на корпус прибора (например, стиральной машины). Они оснащены устройством защитного отключения (УЗО), и при соприкосновении тела человека с находящимся под напряжением корпусом розетка автоматически отключает прибор от сети.

Очень удобным дополнением к обычной розетке является встроенный в блок выключатель, позволяющий отключить прибор от сети, не вытаскивая вилку.

Используемые в настоящее время виды розеток могут выпускаться в различных исполнениях, отличающихся степенью пыле- и влагозащищенности этих изделий. Для размещения внутри закрытого помещения, например, используются изделия со степенью защищенности IP20, для туалета и ванной комнаты — IP44.

Уличные розетки изготавливаются со степенью влагозащищенности IP65 и выше и с защитными крышками для безопасности. Они имеют также и повышенную механическую прочность.

Некоторые модели розеток оснащены «ката¬пультой», которая срабатывает при нажатии специальной кнопочки и выталкивает вилку. Такая конструкция предохраняет элементы крепления розетки от разрушения и позволяет сохранить надежность электрического контакта.

В одном блоке с обычной розеткой могут устанавливаться и специальные разъемы для подключения к телефонным и компьютерным сетям и сетям кабельного телевидения.

Смотрите также:

Посмотрите видео

Розетки

profstroy.net

Строение розетки и ее виды

В советское время не было проблем с розетками, под 1 вид подходили все вилки. С приходом на рынок различной иностранной техники возникла необходимость менять розетки, поскольку вилки от импортных чайников просто не подходили под установленные розетки. Рынок стал развиваться и сейчас предлагает очень большое количество розеток или систем, которые подойдут под любой вид техники.

На рынке электроустановочных изделий предлагается широкий выбор розеток.

1. Розетки с функцией защитного отключения. Они устанавливаются, как правило, в ванной комнате, поскольку именно там высока вероятность получить удар током. Фен и стиральная машина, которыми пользуется человек в ванной обладают большой опасностью, поскольку попав в воду, они сразу могут ударить током. Но функция защитного отключения это предотвратит, отключив ток в экстренный момент.

2. Розетки со створками. Они устанавливаются, как правило, в детской комнате или в квартире с детьми. Поскольку ребенок – такое создание, которое исследует мир и копирует поведение родителей, то ему хочется иногда засунуть пальцы в розетку. Чтобы этого не произошло, придуманы данные розетки, которые отличаются механизм открывания – с усилием, вверх, вбок.

3. Розетки с установкой таймера. Они применяются в помещениях, где есть пожилые люди или дети. Таймер позволяет настраиваться на включение или отключение, например телевизора.

4. Розетки с заземлением (евро-экземпляры) или без (советские).

5. Универсальные – появились на рынке первыми с приходом новых товаров. К ним подходят вилки любых электроприборов.

6. Розетки для улицы. Используются на улице или в гараже, защищены так, что они не боятся изменений погодных условий.

7. Розетки с датчиком – информируют о напряжении в сети.

www.skazka.com.ru

Дом и сад своими руками.

Электрические розетки уже давно стали необходимостью в нашей жизни. Основная их функция – это соединение электрических приборов с источником напряжения, то есть электрической сетью. Кроме этого, соединение должно быть надежным и бесперебойным, а сама розетка должна исключать вмешательство человека к находящимся под высоким напряжением деталям и элементам электросети.

Именно из соображений безопасности современные электрические розетки приобрели ту форму и цветовую гамму, которые мы можем наблюдать в нашей повсеместной жизни. Некоторые соединения полностью исключают вмешательство человека. Примеры таких решений – это телефонные линии, либо кабельные соединения телевизионных компаний и интернет — провайдеров.

В мире в основном используется напряжение 220 вольт, поэтому принципиальное строение розетки не сильно отличается у производителей данного продукта. На американских континентах используют напряжение до 130 вольт, удешевляя тем самым техническую реализацию и минимизируя ущерб здоровью человека.

Для американского типа розеток используется напряжение 130В

По своей классификации розетки подразделяются на встроенные, наружные и переносные.

Встроенные розетки наиболее часто встречаются в домах и квартирах. Это наиболее безопасный вид электрического соединения, так как провода, как правило, проходят за стенами помещения, а сами контакты находятся в стене и закрыты защитной пластиной.

Наружные розетки устанавливают в помещениях, где невозможно спрятать провода за стеной. Как правило, такая розетка крепится на самой стене и к ней присоединяют провода.

Переносные розетки наиболее защищены от внешних воздействий и имеют закрытый защитный корпус. Такого вида розетки встречаются в различных удлинителях и переносках.

В настоящее время производители розеток сделали большой акцент на долговечности работы продукта, а также безопасности человека.

На данный момент некоторые виды розеток имеют всевозможные модификации. Большим спросом пользуются розетки с защитными пластинами. Это особенно актуально в помещениях, где присутствуют маленькие дети. Пластины открываются только при контакте вилки электроприбора с электрической частью розетки. Открываться пластины могут по-разному: вверх, вниз, соответственно приложенной силе и так далее.

Розетка с защитными пластинами

Для работ в помещениях с повышенной влажностью и пылью, в основном используют розетки с показателем допустимых воздействий. Данные, как правило, указаны в инструкции. Есть также розетки с автоматическим отключением, которые в случае нестандартных ситуаций защитят от возгорания электрические предметы и минимизируют угрозы для жизни.

в помещениях с повышенной влажностью устанавливают специальные розетки

Если одна розетка используется для большого количества электроприборов, которые подключаются попеременно, целесообразно установить розетку с выталкивателем. Конструкция данной розетки очень проста – на самой панели находится кнопка, при нажатии которой вилка без усилий достается из отверстий розетки. Это позволит избежать постоянного расшатывания самой панели.

Розетки с выталкивателем

mebmade.ru

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:

1. Розетка с заземлением — функциональные особенности
2. Розетка с заземлением фото и характеристика
3. Особенности подключения розетки с заземлением в частном доме или квартире
4. Как подключить розетку с заземлением: рекомендации
5. Установка розетки с заземлением: разновидности розеток
6. Заземление розетки схема и технология подключения
7. Как установить розетку с заземлением: процедура выбора места для розетки
8. Инструкция по установке розетки встраиваемого типа

Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

• с внутренним размещением;
• с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить. Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

• одинарными;
• двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

• наружными;
• накладными;
• скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

strport.ru

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

electricvdome.ru

Какие бывают электрические розетки: виды + фото

У нас уже была статья о том, как выбрать кабель для розетки и там вы могли заметить краткое описание разновидностей. Теперь мы решили детально остановиться на обсуждении этого вопроса и предоставить вам информацию о том, какие бывают электрические розетки.

Если перейти на современный рынок, тогда можно заметить просто огромное количество разнообразных розеток. В бытовых условиях наиболее распространенными считаются штепсельные устройства. Также в этой статье вы узнаете какие бывают разновидности розеток в России и других странах мира.

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

• A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.
• B – это также американская модель, но она имеет заземление.
• C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
• D – этот тип на данный момент можно встретить в Британии.
• E – французский вариант.
• F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
• G – английский вариант.
• H – израильская.
• I – австралийская.
• J – швейцарская.
• K – датская.
• L – оригинальная розетка, которая используется в Италии.
• M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Технические характеристики

На данный момент напряжение в розетке может быть не только 220 или 380 Вольт. Например, в Америке сейчас принято использовать напряжение в 100-127 Вольт. Евророзетки на 220 Вольт можно использовать для подключения электроприборов мощностью не более 3.5 кВт. Это связано с тем, что силовые розетки не могут выдержать ток, который будет превышать 16 А. Такие модели отлично подойдут для подключения слабых электрических приборов.

Промышленные трехфазные розетки рассчитаны на силу тока в 32 А. Благодаря этому они отлично подойдут для подключения мощной техники.

Такие розетки в большинстве случаев рассчитаны на частоту тока в 50 или 60 Гц. В России или странах СНГ могут использовать первый тип исполнения.

Тип установки

К следующей разновидности можно отнести тип корпуса, который используется в розетке. На данный момент можно встретить накладные розетки, которые используют для наружной проводки. Также можно встретить утопленные розетки, которые подойдут для скрытого монтажа.

Утопленные розетки на сегодняшний день можно понтировать не только в стену, но и в пол. Ниже вы сможете увидеть, как выглядит этот вариант.

К отдельному виду устройств сейчас можно отнести переносные розетки. Это достаточно удобный вариант, но в России он еще не набрал свою популярность.

Дополнительные функции

Также многие розетки на данный момент могут разделяться в зависимости от дополнительных функций. Например, к подобным функциям относят:

1. Влагозащищенные. Подобные розетки имеют степень защиты IP Благодаря этому она способна обеспечить надежную защиту от попадания влаги и пыли.

2. Модель, которая имеет функцию защитного отключения. Если будет обнаружена утечка тока, тогда устройство отключится самостоятельно.

3. Розетка с таймером. Это достаточно удобная конструкция, которая постоянно приобретает популярность.

4. Розетка с ваттметром. Это оригинальное решение для вашего дома. С ее помощью вы узнаете, сколько электроэнергии потребляет определенный прибор. Индикация может меняться автоматически в зависимости от мощности, которая будет потребляться.

5. Устройство с функцией автоматического выталкивания вилки.

6. Евророзетка с подсветкой. Благодаря этому в темное время суток вы сможете увидеть конструкцию розетки.

7. Розетка с USB. Это наиболее распространенные устройства, которые на данный момент пользуются значительной популярностью.

На видео ниже вы сможете получить подробную информацию об этих устройствах.

Надеемся, что эта информация была полезной и теперь вы знаете какие бывают электрические розетки во всех странах мира.

Читайте также: оконная розетка.

vse-elektrichestvo.ru

Розетки наружные: особенности монтажа

Перед владельцами частныхдомов нередко встает задача электрификации отдельно стоящего сарайчика илидеревянного гаража. Особо продвинутые дачники также не прочь после заката почитатьгазету в «маленьком домике» на краю участка. Как правильно провести электропроводкуи подключить наружные розетки ивыключатели в строениях со стенами, сделанными из досок, фанеры или ДСП? А если в мастерской нужно подключить станок (емутребуется силовая трехфазная розетка),а в тонкую стену из листов OSB монтажная коробка для розетки не встанет – что делать? Ответ прост – монтироватьоткрытую электропроводку и использовать розетки и выключатели для открытойпроводки.

Для того, чтобы подвестиэлектричество к отдельно стоящему сооружению совсем не обязательно копатьтраншею и укладывать в нее специальный бронированный силовой кабель – можнообойтись воздушным вводом, если мощность осветительных приборов и различныхинструментов, которые планируется подключать, позволяет применить обычный кабель.Как правило, его прикрепляют к тросу, натянутому между зданиями.

Если в хозяйственнойпостройке планируется подключать не только освещение, но еще и розетки наружные, то лучше установитьэлектрический щит с автоматами и УЗО. Они защитят от поражения токомнеграмотных мышей и прочую живность , послужат надежным индикатором поврежденияизоляции проводки и предупредят возникновение пожара из-за короткого замыканияили перегрузки. Центральный автомат позволяет обесточить все строение однимдвижением руки и спать спокойно, зная, что ничего не случится в вашеотсутствие.

Наружныерозетки для открытой проводки выпускаютсяпромышленностью в достаточно большом ассортименте. Они различаются по степенивлагозащищенности, электрической мощности, количеству контактов, наличиюконтактов заземления, защитных крышек, степени ударопрочности корпуса и т.д.Корпуса таких розеток, как правило, состоят из трех основных частей: основания,контактной группы и крышки. Основание крепится либо сразу на стену, либо нафанерный или пластиковый подрозетник. При желании можно подобрать расцветкукорпуса, имитирующую натуральное дерево – тогда она не будет бросаться в глаза на деревянной стене.

Все электромонтажные работыоткрытой проводки намного проще по сравнению с монтажом скрытой проводки имогут быть выполнены в короткий срок. Конечно, лучше всего, если их будутделать квалифицированные электрики, но в случае отсутствия оных, вам вполне посилам смонтировать все самостоятельно. Изоляторы прикручиваются на деревянныестены обычными шурупами.

Если у корпуса наружной розетки есть специальные лапкикрепления, позволяющие закрепить ее в 1см от поверхности стены (требованиеПУЭ), то такая розетка прикручивается прямо на стену, иначе – необходимспециальный подрозетник (кружок из фанеры или пластика). Сначала он крепится кстене, и только потом к нему прикручивается розетка. На таких мелочах экономитькрайне не рекомендуется: чем выше будет степень пожарной безопасностиэлектропроводки, тем меньше шансов возникновения пожара. Пусть пожарныеспокойно отдыхают .

Для экономии денежныхсредств, проектировать электрическую сеть хозяйственной постройки следуетисходя из максимальной потребляемой мощности одновременно подключаемых к нейэлектроприборов. Если суммарная мощность составляет 2 кВт, то путем несложныхвычислений определяем, что все провода, розетки и выключатели должны бытьрассчитаны на рабочий ток не менее 10 А. Значит, нет смысла покупатьнеобоснованно дорогие комплектующие.

И в заключение несколько слово подключении выключателей, наружных розеток и осветительных приборов. Так как открытая проводка выполняется одноцветнымвитым проводом, существует повышенная опасность неправильного подключения –используйте в работе специальный пробник или обычную батарейку с тестером.Главное не спешить – семь раз проверь, один раз включи. Успехов вам!

postroika.biz

Как установить и подключить розетку: пошаговый инструктаж

Решить проблему замены или установки розетки можно собственными силами, не привлекая электриков. Приложив определенные усилия можно с легкостью опровергнуть распространенное мнение, что электромонтажные работы способны выполнять только специалисты.

Мы расскажем, как выбрать розетку для обустройства домашней проводки или замены испорченного прибора. В представленной к рассмотрению статье подробно описано, как подключить розетку и подготовить нужные инструменты. С учетом наших рекомендаций вы без проблем справитесь с монтажом и подключением электроустановочного изделия.

Содержание статьи:

Типичные разновидности розеток

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.

Розетки, предлагаемые дизайнерами, иногда поражают воображение своими умопомрачительными формами. Да и современные материалы, используемые для их декорирования, весьма разнообразны – дерево, стекло, камень

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка.

По расположению относительно стены, на которую производится монтаж электроточки, различают 2 типа розеток:

• встроенные;
• накладные.

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.

Розетка для внутренней проводки используется значительно чаще, чем накладные модели. Она безопаснее в использовании

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.

Розетка с накладным типом монтажа чаще всего используется в офисе. Важно, чтобы все провода были хорошо изолированы, а вблизи не находились краны и другие источники воды

В основном используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

• с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
• с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двухконтактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.

В новостройках прокладывается проводка, соответствующая современным условиям жизни – с применением трех контактного провода

Трехконтактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.

Двух контактные розетки опасно ставить в комнатах с повышенным уровнем влажности, возле душевых кабинок и раковин

Перед приобретением розетки нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку и число фаз она рассчитана. Чаще всего значение тока соответствует 16А, а напряжение 220 вольт. Однако для подключения электроплиты чаще всего необходимо подводить отдельную линию и ставить .

Если нужно подключать прибор с большой нагрузкой – лучше подводить трехфазную сеть. Здесь надо установить специальную розетку, которая способна выдерживать напряжение 380 вольт и нагрузку до 32А

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток.

Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения, к примеру, для обустройства , в бассейне или в совмещенном санузле, и для установки в пределах входной группы частного дома.

Для ванных комнат удобно использовать специальные модели – с защитной крышкой. Кроме этого, такого рода розетки изготавливают с высоким уровнем защиты от пыли и влаги

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.

Отверстия розеток, закрываемые шторками, открываются в зависимости от модели. Иногда достаточно просто вставить вилку, в некоторых случаях требуется приложить определенные усилия

Также весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.

Интересное решение для детских комнат придумали дизайнеры – розетка с подсветкой. Ребенок, проснувшийся среди ночи, не испугается полной темноты

В семействе изделий для устройства электроточек есть особая группа – , с особенностями устройства и установки которых рекомендуем ознакомиться.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Стандартные этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Галерея изображений

Фото из

Разборка розетки перед установкой

Внешняя панель и механизм розетки

Подготовка кабеля к подключению

Подготовка проводов к подсоединению

Ввод силовой проводки в винтовые клеммы

Фиксация механизма розетки в гнезде

Проверка правильности положения механизма

Установка и крепление лицевой панели

Подготовка перед установкой

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

Для кухни важно подобрать нужное количество розеток, а питающий кабель должен быть рассчитан на суммарную нагрузку всех приборов, которые будут в них подключаться

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

Все инструменты, необходимые для монтажа, лучше подготовить заранее, чтобы ничего не отвлекало в процессе работы

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится обширный набор материалов и инструментов.

Потребуется подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

Если предстоит установка розетки в бетонную стену, то можно использовать перфоратор с коронкой по бетону, чтобы отметить нужный диаметр будущего подрозетника. Затем буром пробивать отверстия и удалять лишние куски бетона

Отключение электричества – залог безопасности

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж.

В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Отвертка для определения напряжения работает так: нужно коснуться ее жалом к проверяемому проводу, а пальцем руки зажать контакт на задней стороне отвертки. Если индикаторная лампа, вмонтированная в корпус, загорится, напряжение есть

Выбор схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки.

Существуют разные к электросети:

• последовательное, когда розетки подключаются друг за другом;
• параллельное, если к каждой розетки идет свой провод от распределительной коробки;
• смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

Параллельное подключение является более надежным и позволяет включать мощные электроприборы. Преимущество последовательного подключения – экономия провода и, как следствие, денег

Установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

Если вы запланировали или переделать прибор, то действовать надо в другой последовательности, подробно описанной в предложенной нами статье.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

• от пола – не меньше 30 см;
• от потолка – не меньше 20 см;
• от окна – не меньше 10 см;
• от плинтуса, под которым спрятан провод, – 0 см.

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично. О правилах расположения розеток и выключателей согласно европейским стандартам подробно .

Строгих правил и норм для размещения розеток в комнате нет. В этом вопросе следует придерживаться удобства для жителей конкретного дома/квартиры

Наметив места, где предстоит установить розетки, следует сделать отверстия . Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

В моделях для гипсокартонных стен предусмотрены прижимные лапки, чтобы удобнее было крепить. Они регулируются посредством специальных винтов

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища.

Наиболее распространенные такие ситуации:

• полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
• стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
• стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
• стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы.

В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в .

Если в процессе подключения дополнительной розетки надо не повредить стены, то можно использовать накладные розетки

Также удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

В подрозетник продевается провод, с которым предстоит работать ближайшее время

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения.

Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Подключение и проверка устройства

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода.

Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму .

Желто-зеленый – это цвет проводника заземления. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Провода нужно надежно закреплять в рабочем механизме розетки. Они не должны болтаться и с легкостью выдергиваться с установленного места

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом.

В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях.

Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Когда механизм розетки установлен в монтажную коробку, надо взять строительный уровень и проверить горизонтальность его монтажа

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Установив рамку и лицевую часть розетки, важно плотно затянуть крепежный шуруп, чтобы ничего не болталось

Теперь розетка подключена с соблюдением всех правил безопасности. Можно закрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Чтобы розетка долго служила и не доставляла хлопот, нужно ее правильно эксплуатировать, не перегружать

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

О том, как правильно выполнить подключение блока розеток, подробно описано .

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.

Электрические розетки. Виды, устройство, ремонт и установка

Основная задача розетки — создать надежный электрический контакт с сетевой вилкой прибора после включения, при этом розетка должна быть совершенно безопасной для человека

Электроэнергия используется буквально всюду. Вот почему так необходимы надежные устройства, обеспечивающие доступ к ней. В быту для доступа к электросети используют электрические розетки. Они могут исправно работать многие годы, но иногда приходят в негодность.

Электрические розетки применяются для подключения электроприборов и электромашин к электрической сети. Основная задача розетки — создать надежный электрический контакт с сетевой вилкой прибора после включения. Кроме того, розетки должны быть совершенно безопасны для человека, а их конструкция должна полностью исключать непреднамеренное прикосновение к проводам и деталям, которые находятся или могут оказаться под напряжением.

В настоящее время существенно выросли требования к безопасности и внешнему виду розеток. Конкретные условия применения диктуют цвет и форму выступающих над стеной деталей, все чаще розетки должны собираться в модуль (он может включать разъемы для телефонной линии, телевизионного кабеля и компьютерной сети).

Устройство электрических розеток

При конструировании розеток применяется так называемый модульный метод. При этом механизм устройства, конструируется как отдельный узел (функциональный модуль), который может быть установлен в любых типовых приборах. При этом декоративный модуль (накладку) можно изменять, следуя моде, вкусам или интерьеру помещения. При этом сам механизм замены не требует. Это тем более удобно, что именно механизм крепится к несущей поверхности (например, к стене).

Многомодульная электрическая розетка

Основание функционального модуля и декоративные детали розеток изготавливаются из специальных пластмасс. Они являются хорошими диэлектриками, имеют высокую прочность при нормальных и повышенных температурах, не поддерживают горения, не меняют цвет и не разрушаются под воздействием электромагнитных нолей и ультрафиолетового света. В странах Евросоюза, например, для этой цели используются высокопрочный ABS-пластик и поликарбонат. А вот фарфор в этих странах для производства розеток и иных подобных устройств запрещен, как не самый надежный из диэлектриков.

Итак, любой электроприбор, имеющий соединительный шнур с сетевой вилкой, можно подключить к источнику электроэнергии. Достаточно вставить эту вилку в электрическую розетку соответствующей конструкции. Однако такое подключение можно считать правильным только в том случае, если при протекании электрического тока образованные вилкой и розеткой контакты не греются и не искрят. Это можно обеспечить, если электроды розетки надежно контактируют со штифтами вилки, плотно облегают их, обеспечивая большую площадь соприкосновения. Каждый такой электрод изготавливается в виде пружинящего приемного гнезда. Его исходный диаметр несколько меньше диаметра штифта вилки, поэтому при ее включении в розетку мы должны приложить некоторое усилие, чтобы преодолеть упругость этих гнезд.

Конструкция приемных гнезд розетки и материал, из которого они изготавливаются, должны обеспечивать достаточно большое число повторений цикла «включить — выключить» без ухудшения качества контактов. Розетки от компании, которые считаются лидерами в своем отрасли, допускают не менее 5000 таких циклов, что равносильно сроку эксплуатации в течение 6-10 лет (при условии, что розетку будут использовать 1 — 2 раза в день).

Приемные гнезда розетки соединены с ее клеммами, к которым подключаются провода электропроводки. При чем в современных устройствах это соединение выполняется не отдельной деталью, а как ответвление монолитной пластины, из которой изготовлено приемное гнездо. Таким образом, удается избежать нежелательных с точки зрения надежности дополнительных соединений на пути протекания электрического тока.

Огромное значение для надежности розетки имеет качество механического присоединения подводящих проводов к ее клеммам и надежность электрического контакта в этом соединении. Иными словами, клеммы должны прочно удерживать провода и обеспечивать надежный контакт с токоведущими деталями розетки. Наиболее известными и, пожалуй, все еще самыми надежными для силовых электропроводок и розеток являются винтовые клеммы. В них провода прижимаются к токоведущим деталям при помощи винтов. Главное их преимущество состоит в том, что сила, с которой провода зажимаются в клемме, может быть весьма значительной, а это обеспечивает как хорошее удержание провода, так и надежный электрический контакт. Правда, чтобы предотвратить ослабление зажима из-за вибрации или нагревания, винты в клеммах желательно применять вместе с пружинными шайбами, которые предотвращают самопроизвольное вывинчивание крепежа.

Зажимные клеммы розетки

Пружинные клеммы достаточно часто используются в конструкции бытовых электрических розеток. Их преимущество заключается в том, что они существенно облегчают подключение проводов. Для этого достаточно оголенный конец провода с некоторым усилием вставить в специальное отверстие на корпусе розетки. Подпружиненный «нож» внутри клеммы зафиксирует провод и прижмет его к токоведущим деталям розетки. Но силу такого «зажима» трудно проконтролировать, и если по каким-либо причинам он ослабнет, то ненадежный контакт провода с розеткой останется незамеченным на стадии монтажа и приведет к преждевременному выходу розетки из строя.

Условия монтажа розеток достаточно часто вынуждают подключать к каждой клемме не один, а два провода. С учетом этого и в винтовых, и в пружинных клеммах предусмотрено по два посадочных места или отверстия для проводов. Но при попарном подсоединении проводов необходимо следить, чтобы их диаметры были или одинаковыми, или отличались очень незначительно. В противном случае провод с меньшим диаметром будет плохо зафиксирован. Например, практически невозможно надежно одним винтом зажать провод сечением 1,5 мм², если одновременно с ним подключается провод сечением 2,5 мм².

Как известно, для подключения бытовых электроприборов необходимо два одножильных провода или один двухжильный. Поэтому каждая розетка имеет не менее двух изолированных клемм и приемных гнезд, а если электропроводка выполнена трехжильным проводом, в котором третья жила — это заземление, то на такой электропроводке целесообразно устанавливать розетки с дополнительными электродами заземления (так называемые «розетки с заземлением»). По требованиям безопасности эти электроды располагаются в конструкции розетки так, чтобы при включении вилки, имеющей аналогичные электроды, заземляющие электроды на вилке и розетке приходили в соприкосновение раньше, чем штифты вилки войдут в контакт с приемными гнездами розетки. Поэтому электроды заземления всегда хорошо видны на розетке. Это либо две металлические пластинки по бокам, либо один металлический штырь, очень похожий на штифт сетевой вилки. Электроды заземления соединены со своей клеммой, к которой и подключается заземляющий провод электропроводки.

Розетка и вилка с заземлением

Важнейшими техническими характеристиками электрических розеток являются допустимый электрический ток и рабочее напряжение. Как правило, во внутренних электропроводках жилых и офисных помещений используются розетки, рассчитанные на ток 10 или 16 А и рабочее напряжение до 250 В. Чтобы токоведущие детали розеток способны были пропускать такой ток с минимальным выделением тепла (иначе говоря, не греясь), для их производства используются специальные металлические сплавы с относительно большим, содержанием меди (10-60%.). Электропроводность таких сплавов достаточно высока и позволяет выполнить это условие без существенного увеличения размеров токоведущих деталей и самих розеток. В то же время эти сплавы тверже чистой меди и обладают упругостью, необходимой для правильного функционирования приемных гнезд розеток.

Клеммная коробка

Очевидно, что названные выше допустимые для розеток токи соответствуют тому диапазону значений потребляемой электрической мощности, в котором работает подавляющее большинство электробытовых приборов. И лишь для кухонных электроплит потребуются специальные, более мощные розетки (разъемы). Но еще чаще их подключают вовсе без розеток — через клеммные коробки.

Розетки для кухонных электроплит

Виды электрических розеток

Электрические розетки бывают накладные, встроенные и переносные. Относительно последних достаточно будет сказать, что они сконструированы как портативный прибор с корпусом из диэлектрика, хорошо защищающим его от влияния внешней среды. Такие корпуса используются на разного рода электрических удлинителях. Как правило, на другом конце удлинителя устанавливается сетевая вилка.

Накладная розетка

Накладные розетки монтируют на открытых электропроводках, когда провода прокладываются по поверхности стен, потолков и иных строительных конструкций. Эти розетки прикрепляют на стену в нужном месте при помощи саморезов или шурупов, пропущенных через крепежные отверстия в днище корпуса розетки или в монолитном основании. Провода подводятся к клеммам через проем в боковой стенке корпуса.

Хотя применяемый в накладных розетках способ крепления достаточно прост, он обеспечивает надежную фиксацию розеток на несущей поверхности. Чаще некоторые сложности с креплением возникают при монтаже встроенных розеток. Для этого есть две причины. Во-первых, их монтаж и механизм фиксации действительно сложнее, чем у накладных. Во-вторых, встроенные розетки используются при устройстве скрытой электропроводки, применяемой практически повсеместно. К встроенным розеткам и к качеству их монтажа предъявляются более высокие требования.

Встроенная розетка

Встроенная розетка устанавливается так, что ее функциональный модуль (механизм) полностью прячется в стене. На поверхности остаются лишь декоративные накладки. Фиксируется такая розетка в стене при помощи распорных лапок и саморезов, пропущенных сквозь отверстия в монтажной планке. Многим знакома ситуация, когда при выключении сетевой вилки розетка выпадает из стены и повисает на проводах. Такая неприятность чаще всего происходит со встроенными розетками, неумело закрепленными с помощью одних лишь лапок.

Всегда неприятно, когда что-то не ладится. И вдвойне обидно, когда подводят простые и, казалось бы, более чем надежные вещи, например розетки. На самом деле все имеет свой ресурс безотказной работы, и электрические розетки тоже. Под воздействием электромагнитных полей подвергаются медленной деструкции и теряют свою прочность пластмассовые детали, ухудшаются со временем электрические контакты. В процессе длительного использования ослабевают винтовые соединения, розетки расшатываются и даже вываливаются из стены. В конце концов они просто приходят в негодность, и мы исключаем их из числа полезных вещей. Такие розетки подлежат замене.

Но нередко причиной неисправности розеток становятся ошибки при их монтаже или неправильная эксплуатация. В этом случае можно попытаться их отремонтировать. Рассмотрим несколько типичных ситуаций. Если после подключения электроприборов, особенно мощных, розетка распространяет резкий запах горелой пластмассы, то это означает, что где-то в розетке плохой электрический контакт, на котором выделяется слишком много тепла. Вынув вилку из розетки и выждав 30 секунд, потрогайте штифты сетевой вилки. Если они горячие, то это говорит о том, что, скорее всего, утратили свою упругость приемные гнезда розетки, неплотно прилегающие к штифтам вилки. На это указывают и потемневшие от высокой температуры края отверстий для вилки в лицевой панели розетки.

Если же штифты лишь чуть теплые или вовсе холодные, то нарушение контактов следует искать в месте присоединения к розетке подводящих проводов. Возможно, что одна или обе клеммы недостаточно хорошо прижимают провода к токоведущим деталям розетки. В новых розетках (или тех, которые эксплуатируются меньше года) зажимные винты на этих клеммах просто недожали при монтаже.

Розетка может перегреться и даже воспламениться, если через нее запитать слишком мощный электроприбор или несколько электроприборов, суммарная мощность которых создает ток, превышающий допустимый ток розетки. Кстати, значение допустимого тока и рабочее напряжение, как правило, указываются на лицевой панели розетки. Например, там можно прочесть: 10 А, 250 В. Это означает, что в розетку можно включить электроприборы общей мощностью не более 2,2 кВт. В розетку, рассчитанную на ток 16 А, можно включать электроприборы мощностью до 3,5 кВт. Розетку, которая греется, можно попытаться отремонтировать.

Ремонт розетки

В обязательном порядке отключите от электропитания всю электропроводку квартиры или тот ее фрагмент, в котором установлена подлежащая ремонту розетка. Учтите, что ремонтировать ее имеет смысл лишь в том случае, если причиной нагрева стала винтовая клемма. Все остальные неполадки самостоятельно не устраняются. Приемные гнезда, утратившие упругость, слабые пружинные клеммы — все это достаточные основания для замены всей розетки (или ее функционального модуля). Таким образом, разбирать розетку для ремонта имеет смысл лишь в том случае, когда все указывает на плохой контакт проводов с клеммами розетки.

Встроенная розетка

Если это действительно так, то отвинтите подходящей отверткой винт, удерживающий лицевую панель розетки, и снимите ее. Вместе с ней легко снимется и декоративная рамка. Под ними находится механизм розетки. Если в нем применены винтовые клеммы, то на его нижней или верхней кромке будут заметны два одинаковых шипа, расположенных симметрично по бокам относительно вертикальной оси розетки, возможно, и ведущие к ним провода. Завинтите до отказа (но все же не сорвите при этом резьбу) оба винта. Установите на место рамку и лицевую панель. Все, ремонт окончен. Иное дело, если, вскрыв механизм розетки, вы обнаружите, что клеммы пружинные. В этом случае следует заменить всю розетку. О том, как это сделать, будет рассказано ниже.

В устаревших моделях розеток с фарфоровым основанием винтовые клеммы располагаются на донышке и не видны с фронта розетки. Чтобы поджать винты таких клемм, необходимо извлечь розетку из установочной (монтажной) коробки. А еще лучше просто купите и установите новую розетку.

Ремонт встроенной розетки

1. Встроенная розетка с вырезанной половинки и лицевой панели. Посередине виден винт крепления панели к механизму розетки

2. Снимите декоративные накладки и, если необходимо, срежьте острым ножом обои, скрывающие монтажную рамку

3. Чтобы извлечь механизм из установочной коробки, необходимо вывинтить саморезы, крепящие монтажную рамку

4. Перед подключением розетки обязательно проверьте подводящие провода на наличие обломов

5. После проверки удалите обломок из пружинной клеммы и вставьте в нее оголенный кончик целого провода

6. Вкрутите саморезы в кромку коробки, пропустите их головки через прорези в монтажной рамке. Поверните механизм по часовой стрелке

7. Если клеммы винтовые, то оголенный кончик целого провода зажмите винтом клеммы

8. В одну установочную коробку можно установить сдвоенную розетку, которая ремонтируется аналогичным образом.

Довольно часто розетка просто не работает. То есть подключение электроприборов к ней не означает подключения к источнику электроэнергии. И если при включении сетевой вилки в такую розетку искрения не видно, то причина одна — где-то произошел обрыв фазного или нулевого (реже обоих) подводящего провода. Проверить, какого именно, несложно. Достаточно прикоснуться индикатором фазы (фазоискателем, индикатором напряжения) к одному, а затем к другому электроду розетки. Если при одном из прикосновений лампочка индикатора зажглась, то следует искать обрыв нулевого провода. А если нет — то фазного или обоих.

Индикатор напряжения Fluke. Специальными индикаторами можно определить, какой из проводов фазный, и даже определить уровень напряжения на нем

Не исключено, что провод обломился или был поврежден во время монтажа розетки. Тогда место обрыва можно обнаружить в установочной (монтажной) коробке. Отключив электропитание квартиры или соответствующего фрагмента электропроводки, извлеките розетку из коробки (как это сделать, будет ясно из сказанного ниже) и проверьте подводящие провода. Если визуально они покажутся целыми, потрогайте их, попытайтесь осторожно изогнуть (скрытый под изоляцией облом провода незаметен глазу, но его можно обнаружить на ощупь), наконец проверьте, хорошо ли они держатся в клемме. Обнаружив облом, отрежьте отломанный конец, зачистите оставшийся целый провод и зажмите в клемме. Для извлечения обломка из пружинной клеммы необходимо нажать кнопку над ней.

Искрение при включении вилки прибора в розетку означает, что приемные гнезда розетки полностью утратили упругость. Такая розетка требует замены.

Опасно, когда встроенная розетка вываливается из стены и повисает на проводах. Токоведущие детали розетки и оголенные возле клемм провода оказываются доступными для случайного прикосновения и могут стать причиной поражения электрическим током. Если сама розетка при этом не повреждена, то установить ее на место и укрепить достаточно просто.

Распаечная коробка для открытой проводки. Распаечные и клеммные коробки для монтажа на поверхности стен. Они оснащены герметичными крышками и фитингами для уплотнения проводов

Все встроенные управляющие и коммутирующие устройства модульной конструкции, в том числе и электрические розетки, имеют однотипные узлы крепления. Это крепежные прорези с четырех сторон монтажной рамки и распорные лапки по бокам функционального модуля, которые отводятся в стороны от монолитного основания модуля при завинчивании соответствующих винтов.

Для монтажа любого такого устройства (в том числе и розетки) в стену, в ней полым цилиндрическим буром («коронкой») с помощью перфоратора или дрели высверливается углубление, в котором тем или иным способом (чаще всего алебастром) фиксируется установочная (монтажная) коробка. Она может иметь разную форму, но должна позволять полностью погрузить в нее функциональный модуль устройства и укрепить его там распорными лапками. Кроме того, на верхней кромке коробка должна иметь отверстия, предназначенные для фиксации механизма розетки (саморезами через прорези в ее монтажной рамке).

Установочные коробки. Монтируются в углубления, вырезанные в стене

Отключив электропитание квартиры или соответствующего фрагмента электропроводки, следует снять с вывалившейся розетки лицевую панель и декоративную рамку (удерживающий их винтик обычно хорошо заметен по центру панели), отпустить винты распорных лапок, прижать лапки к основанию механизма розетки и вставить его в установочную коробку. При этом прорези в монтажной рамке должны оказаться над отверстиями для саморезов в кромке коробки. Завинтить саморезы можно после установки розетки в коробку или до этого — прорези в монтажной рамке в одной из позиций пропускают саморезы вместе со шляпкой. Когда функциональный модуль розетки будет правильно сориентирован (стороны монтажной рамки расположены строго горизонтально или вертикально) и прикреплен к коробке саморезами, следует зафиксировать его еще и распорными лапками, завинтив их винты.

Естественно, что возвращенная на свое место в стене розетка должна быть закрыта декоративной рамкой и лицевой панелью, которые ранее были сняты.

Розетки — не самые сложные коммутирующие устройства из тех, что используются в электротехнике. Однако многократные подключения к ним электроприборов существенно влияют на их работоспособность. Учитывая, что одним из последствий неисправности розеток может быть обильное выделение тепла и даже возгорание, имеет смысл внимательно следить за состоянием розеток, вовремя их ремонтировать или заменять старые розетки новыми.

Совет: не имея необходимой квалификации и навыков, не приступайте к работам с электропроводкой — это опасно! Поручите выполнение этих работ квалифицированному специалисту.

Что бы еще почитать?

Устройство розетки. Как бывают виды и типы розеток.

Приветствую Вас на сайте электрика. В сегодняшней статье давайте поговорим об устройстве розетки, а так же рассмотрим их основные виды и типы.

В наше время электрическая энергия используется практически везде. Но для того чтобы неё пользовать нужны специальные устройства. В домашних условиях для пользования энергией мы используем обычные розетки. Это простое устройство даёт нам возможность пользоваться многими электрическими приборами.

Самая главная задача электрической розетки – это создание надёжного электрического контакта сетевой вилки от используемого вами прибора с источником питания. То есть контактами розетки.

Но кроме этого розетки ещё должны быть безопасны для человека. А их устройство должно быть таким, чтобы человек не смог прикоснуться к токопроводящим частям во время пользования этими розетками.

В условиях жёсткой конкуренции на рынке, розетки приобрели очень красивый внешний вид и так же улучшились их показатели в области безопасности.

Но если вы делаете у себя дома ремонт, и захотели заодно поменять и розетки, то для того чтобы купить нужны вам розетки вам нужно обратиться за советом к специалисту. Ну, или же самому немного разобраться в их устройстве.

Устройство розетки.

Розетка состоит из таких основных частей:

1. Основание розетки – к этому основанию крепятся все остальные детали и механизмы. Делают его обычно из пластмассы или керамики.

Керамическое считается лучше, так как оно не плавится и не горит. Но при монтаже с ним нужно обращаться очень бережно, так как оно хрупкое и может сломаться.

Так же ещё есть и более современные основания, которые сделаны с негорючего пластика со специальными добавками.

2. Суппорт – это своего рода скелет розетки. Он нужен для фиксации розетки в установочном месте (в коробке). Снаружи он прикрывается декоративной рамкой и лицевой панелью. Изготавливают его в основном из металла.

3. Распорные лапки. Основная их задача это жёсткая фиксация розетки, чтобы в момент вытягивания вилки ваша розетка не вываливал из места её установки. Делают эти лапки из металла.

4. Декоративная или монтажная рамка. Служит для прикрытия суппорта и выступает в роли декора. Делают эти рамки в основном из пластика.

5. Верхняя часть розетки. Предназначена для прикрытия токопроводящих частей, и так же выступает в роли декора, как и рамка.

6. Винт для крепления верхней части розетки.

7. Заземляющий контакт. Это очень важная часть в розетке. Дело в том, что существует очень много электрических приборов, на корпусе которых может появиться статическое электричество, и не только статическое.

Например, компьютер или холодильник. Я уверен, что многие у себя дома ощущали это неприятное пощипывание, когда дотрагивались до этих приборов.

А вот если бы у вас всё оборудование было заземлено, то такого бы не случилось. И это я уже не говорю про электрические водонагреватели.

Ведь вы знаете, что корпуса всех электрических водонагревательных приборов должны быть заземлены, или подключены через устройство защитного отключения УЗО.

8. Винтовой зажим для крепления провода. Как вы уже поняли по названию, этот винт нужен для того, чтобы подключить к розетке питание. Так же на рынке в последнее время появились розетки с контактным узлом прижимного типа.

Дело в том, что если розетку эксплуатировать с постоянными нагрузками, то со временем винт для зажима провода может отпуститься. Это приведёт к тому, что контактное соединение начнёт греться, и если вовремя не подтянуть винт, то розетка может выйти со строя.

А вот узел прижимного типа, постоянно прижимает провод с необходимым усилием, и тем самым обеспечивает хороший контакт.

9. Гнездовой контакт. Это тоже очень главная деталь в розетке. В дешёвых розетках обычно этот контакт очень слабый, и поэтому такие розетки служат очень мало.

Понятно дело, что при покупке вы не сможете проверить качество этого контакта. Но в розетках со средней ценовой категорией и выше, этот контакт обычно хороший.

10, 11. Это специальные отверстия для крепления винтами суппорта к монтажной коробке. Обычно при монтаже этими отверстиями пользуются крайне редко.

Типы и виды розеток.

Существует очень много всякого рода розеток. Все их перечислить в одной статье просто не реально. Поэтому я решил выделить только основные.

Розетки различают по типу установки:

1. Внутренние или встроенные. Применяются при монтаже скрытой электропроводки, то есть когда провода прячут в стены. Обычно такие розетки устанавливают в квартирах и домах.

2. Внешние или наружные. Применяются при монтаже наружной электропроводки. То есть когда провода прокладывают по поверхности стен. Обычно такие розетки устанавливают в деревянных домиках, и крепят их на поверхность стены.

Подробнее о типах розеток разных странах смотрите в видео ролике.

По виду розетки делятся: с заземляющим контактом и без заземляющего контакта.

Розетки без заземляющего контакта используются очень давно. В советские времена именно такие розетки устанавливались во всех квартирах и домах.

Но эти розетки и сейчас широко используются. Ведь если заземление не нужно, то тогда и нет смысла переплачивать за него деньги.

Розетки с заземляющим контактом появились немного позже, когда на рынках начала появляться различная бытовая электротехника, требуемая заземления.

Так же смотрите видео ролик про типы розеток, которые используются во всём мире.

Ещё одно полезное видео про то, как выбрать розетку.

На этом у меня всё. Если у вас есть ко мне какие-то вопросы, то задавайте их в комментариях. Я с радостью на них отвечу. Так же не забывайте нажимать на кнопки социальных сетей. Пока.

С уважением Александр!

Читайте также статьи:

Строение электрической розетки

• Основание. Попросту говоря, это сама коробка розетки. Она может быть пластмассовой и керамической. Керамическая основа имеет сопротивляемость к высоким температурам и не горит во время электрического замыкания. Керамика хорошо рассеивает полученное тепло. Но есть и недостаток керамической коробки — она довольно хрупкая. При монтаже таких розеток необходимо соблюдать особую осторожность и аккуратность;
• Токопроводящие элементы. Они состоят из латуни, либо бронзы. Могут быть открытыми и защищенными. При монтаже открытого вида розетки, любая гигиена труда в электрике требует особой осторожности и щепетильности. В условиях повышенной нормы влажности латунные контакты могут окисляться от взаимодействия с аллюминиевыми элементами. Эту ситуацию можно исправить, установив внутри розетки специальные пружины, но это довольно длительная и хлопотная процедура. Луженые контакты в этом смысле более надежные. Они менее подвержены коррозии и ржавчине, а благодаря своей мягкости, они плотно прилегают к внешним штырям розетки. самыми лучшими контактами считаются бронзовые. Они просто идеально держат вилку и также устойчивы к окислению;
• Элементы заземления. Заземления требует большинство приборов. Особенно важно его наличие для нагревательных приборов и техники, чья работа связана с поступлением воды. Розетки без заземляющих элементов, как правило, дешевле и имеют менее глубокую чашу в лицевой панели. Не смотря на их наличие, электрики все же советуют применять розетки с заземлением, вне зависимости от вида приборов, которые будут работать от данного источника питания. Как говорится, лучше перестраховаться, чем потом возмещать ущерб.

SOCKET_ADDRESS (ws2def.h) — приложения Win32

• 05.12.2018
• 2 минуты на чтение

В этой статье

г. SOCKET_ADDRESS Структура хранит адресную информацию, зависящую от протокола.

Синтаксис

  typedef struct _SOCKET_ADDRESS {
  LPSOCKADDR lpSockaddr;
  INT iSockaddrLength;
} SOCKET_ADDRESS, * PSOCKET_ADDRESS, * LPSOCKET_ADDRESS;


участников

lpSockaddr

Указатель на адрес сокета, представленный в виде структуры SOCKADDR.

iSockaddrLength

Длина адреса сокета в байтах.

Замечания

Структура SOCKADDR, на которую указывает член lpSockaddr , зависит от выбранного протокола или семейства адресов. Например, структура sockaddr_in6 используется для адреса сокета IPv6, а структура sockaddr_in4 используется для адреса сокета IPv4. Семейство адресов является первым членом всех структур SOCKADDR .Семейство адресов используется для определения используемой структуры.

В пакете разработки программного обеспечения Microsoft Windows (SDK), выпущенном для Windows Vista и более поздних версий, организация файлов заголовков изменилась, и структура SOCKET_ADDRESS определена в файле заголовка Ws2def.h . Обратите внимание, что файл заголовка Ws2def.h автоматически включается в Winsock2.h и никогда не должен использоваться напрямую.

Требования

См. Также

SOCKADDR

СПИСОК_АДРЕСОВ_АДРЕСОВ

Использование SIO_ADDRESS_LIST_SORT

WSAIoctl

LPWSPIoctl

LGA52 Socket Open Top Structure IC Test Socket Burn-in Socket Размер 14 * 18 мм Разъем для программирования Блок преобразования адаптера LGA: Amazon.com: Инструменты и бытовая техника

• Убедитесь, что это подходит введя номер вашей модели.
• LGA52 Socket Open Top Structure IC Test Socket Burn-in Socket Размер 14 * 18 мм Разъем для программирования Блок преобразования адаптера LGA
• Этот продукт подходит для чипов размером 14×18 мм,
• Все детали с 52 штифтами и шагом штифта 1,0 мм.
• Применяется к IC толщиной от 0,8 до 1,5 мм
• Мы являемся оригинальным производителем !!! У нас самые низкие конкурентоспособные цены! Гарантированные кратчайшие сроки обработки !!! Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Характеристики

«Исследования структуры белка с помощью модели ручки-гнезда» Кейт Джеффри Фрага

Только доступ в кампус

Все права защищены.Эта публикация предназначена исключительно для преподавателей, студентов и сотрудников Тихоокеанского университета. Никакая часть данной публикации не может быть воспроизведена, распространена или передана в любой форме или любыми средствами, известными в настоящее время или разработанными позже, включая, помимо прочего, фотокопирование, запись или другие электронные или механические методы, без предварительного письменного разрешения автор или издатель.

Тип документа

Диссертация — Доступ к Тихоокеанскому региону ограничен

Название степени

Магистр наук (М.С.)

Отдел

Фармацевтические и химические науки

Член Первого комитета

Сяолин Ли

Член Второго комитета

Майкл МакКаллум

Аннотация

Белковые последовательности содержат информацию, необходимую для того, чтобы белок сворачивался в уникальную компактную трехмерную нативную структуру. Силы, которые заставляют белковые структуры формировать компактные складки, в значительной степени определяются захоронением гидрофобных аминокислот, что приводит к неспецифической упаковке боковых цепей аминокислот.Модель «ручка-гнездо» пытается организовать упаковку боковой цепи в тетраэдрические мотивы упаковки. Этот тетраэдрический мотив характеризуется наличием трех остатков на одной и той же вторичной структуре, образующих основу упаковки тетраэдра с боковой цепью из отдельной вторичной структуры. Основание мотива называется гнездом, а другая боковая цепь называется ручкой. Здесь мы сосредоточимся на расширении модели «ручка-сокет», чтобы понять третичную и четвертичную структуру. Во-первых, в реальных конструкциях отдельные ручки иногда помещаются в несколько гнезд.Мы сосредоточены на понимании топологии и аминокислотных предпочтений этих третичных поверхностей упаковки. Основные результаты исследования третичных поверхностей упаковки заключаются в том, что они имеют предпочтительную направленность, некоторые взаимодействия являются дополнительными по отношению к взаимодействию упаковки, существуют определенные предпочтения амино для определенных положений на поверхностях упаковки, и нет никакой связи между ротамером боковой цепи набивка ручки в третичную упаковочную поверхность. Затем мы исследуем применение ручки-гнезда для нерегулярной и смешанной упаковки в структуре белка.Основные выводы из этих усилий показывают канонические режимы упаковки между вторичными структурами и подчеркивают важность вторичной структуры катушки в обеспечении многих ручек для упаковки. В-третьих, мы исследуем четвертичную структуру белка с помощью кликового анализа взаимодействий с боковыми цепями. Мы идентифицируем возможное взаимодействие «ручка-гнездо» и сравниваем взаимодействия «ручка-гнездо» между третичной и четвертичной структурой. Наконец, мы обсуждаем рабочий процесс, используемый в CASP12 для прогнозирования контактов боковых цепей и атомных координат белков.

Рекомендуемое цитирование

Фрага, Кейт Джеффри. (2016). Исследование структуры белка с помощью ручки-гнезда модели . Тихоокеанский университет, Диссертация — Доступ в Тихоокеанский регион ограничен. https://scholarlycommons.pacific.edu/uop_etds/264

Проект FreeBSD | Глава 7. Сокеты

Хотя различные языки программирования, как правило, имеют сложный синтаксис и используют ряд многобуквенных зарезервированных слов (что упрощает их понимание программистом), языки передачи данных, как правило, очень краткие.Вместо многобайтовых слов они часто используют отдельные бит . Для этого есть очень убедительная причина: в то время как данные перемещаются на внутри вашего компьютера со скоростью, приближающейся к скорости света, часто он перемещается между двумя компьютерами значительно медленнее.

Поскольку языки, используемые при передаче данных, очень краткие, мы обычно называем их протоколами , а не языками.

При передаче данных от одного компьютера к другому всегда используется более одного протокола.Эти протоколы имеют уровней и . Данные можно сравнить с внутренней частью луковицы: вам нужно снять несколько слоев «кожицы», чтобы добраться до данных. Лучше всего это проиллюстрировано изображением:

Рисунок 1. Уровни протокола

В этом примере мы пытаемся получить изображение с веб-страницы, к которой мы подключены через Ethernet.

Изображение состоит из необработанных данных, которые представляют собой просто последовательность значений RGB, которые может обрабатывать наше программное обеспечение, т. Е. преобразовать в изображение и отобразить на нашем мониторе.

Увы, наше программное обеспечение не знает, как организованы необработанные данные: Это последовательность значений RGB, или последовательность оттенков серого, или, возможно, цветов в кодировке CMYK? Представлены ли данные 8-битными квантами, или они имеют размер 16 бит, или, возможно, 4 бита? Из скольких строк и столбцов состоит изображение? Должны ли определенные пиксели быть прозрачными?

Думаю, вы понимаете…

Чтобы сообщить нашему программному обеспечению, как обрабатывать необработанные данные, они закодированы как файл PNG.Это может быть GIF или JPEG, но это PNG.

В этот момент я слышу, как некоторые из вас кричат: «Нет, это не так! Это формат файла!»

Ну конечно это формат файла. Но с точки зрения передачи данных формат файла — это протокол: Файловая структура — это язык , язык , причем краткий, сообщающий нашему процессу , как организованы данные. Эрго, это протокол .

Увы, если бы мы получили только файл PNG, наша программа столкнулась бы с серьезной проблемой: Как он должен знать, что данные представляют изображение, а не какой-то текст, или, возможно, звук, или что нет? Во-вторых, как можно узнать, что изображение находится в формате PNG, а не в формате GIF, JPEG или каком-либо другом формате изображения?

Для получения этой информации мы используем другой протокол: HTTP.Этот протокол может точно сказать нам, что данные представляют собой изображение и что они используют протокол PNG. Он также может рассказать нам о некоторых других вещах, но давайте сосредоточимся здесь на уровнях протокола.

Итак, теперь у нас есть некоторые данные, завернутые в протокол PNG, завернутые в протокол HTTP. Как мы его получили с сервера?

Используя TCP / IP через Ethernet, вот как. Действительно, это еще три протокола. Вместо того, чтобы продолжать наизнанку, я сейчас собираюсь поговорить об Ethernet просто потому, что так легче объяснить остальное.

Ethernet — интересная система подключения компьютеров в локальную сеть (LAN). Каждый компьютер имеет сетевую карту (NIC), которая имеет уникальный 48-битный идентификатор, называемый ее адресом . В мире нет двух сетевых адаптеров Ethernet с одинаковым адресом.

Все эти сетевые карты подключены друг к другу. Когда один компьютер хочет связаться с другим в той же локальной сети Ethernet, он отправляет сообщение по сети. Каждый сетевой адаптер видит сообщение.Но как часть протокола Ethernet данные содержат адрес NIC назначения (среди прочего). Итак, из всех сетевых карт только одна обратит на это внимание, остальные проигнорируют.

Но не все компьютеры подключены к одной сети. Тот факт, что мы получили данные через наш Ethernet, не означает, что они исходят из нашей собственной локальной сети. Он мог прийти к нам из какой-то другой сети (которая может быть даже не на основе Ethernet), связанной с нашей собственной сетью через Интернет.

Все данные передаются через Интернет с использованием IP, что означает Internet Protocol . Его основная роль — сообщить нам, откуда пришли данные и куда они должны направляться. не гарантирует, что мы получим данные, только то, что мы будем знать, откуда они , если мы их получим.

Даже если мы получим данные, IP не гарантирует, что мы получим различные фрагменты данных в том же порядке, в котором их нам отправил другой компьютер.Таким образом, мы можем получить центр нашего изображения до того, как мы получим верхний левый угол и, например, после нижнего правого.

Это TCP ( Протокол управления передачей ), который просит отправителя повторно отправить любые потерянные данные и размещает их в надлежащем порядке.

Всего потребовалось пяти различных протоколов, чтобы один компьютер сообщил другому, как выглядит изображение. Мы получили данные, завернутые в протокол PNG, которые были завернуты в протокол HTTP, которые были завернуты в протокол TCP, которые были завернуты в протокол IP, которые были завернуты в протокол Ethernet.

Да, и кстати, вероятно, где-то в пути задействовано еще несколько протоколов. Например, если наша локальная сеть была подключена к Интернету через коммутируемый доступ, он использовал протокол PPP через модем, который использовал один (или несколько) из различных протоколов модема, и так далее, и так далее, и так далее…

Как разработчик вы должны спросить сейчас: «Как я должен справиться со всем этим? »

К счастью для вас, вы не должны справляться со всем этим .Предполагается, что вы, , справитесь с некоторыми из них, но не со всеми. В частности, вам не нужно беспокоиться о физическом соединении (в нашем случае Ethernet и, возможно, PPP и т. Д.). Вам также не нужно обрабатывать Интернет-протокол или протокол управления передачей.

Другими словами, вам не нужно ничего делать для получения данных с другого компьютера. Что ж, вам нужно попросить об этом , но это почти так же просто, как открыть файл.

После получения данных вам решать, что с ними делать.В нашем случае вам необходимо понимать протокол HTTP и структуру файла PNG.

Чтобы использовать аналогию, все межсетевые протоколы становятся серой зоной: Не столько потому, что мы не понимаем, как это работает, сколько потому, что нас это больше не беспокоит. Интерфейс сокетов заботится об этой серой зоне для нас:

Рисунок 2. Уровни протокола, покрытые сокетами

Нам нужно только понимать любые протоколы, которые говорят нам, как интерпретировать данные , а не как получать их от другого процесс, ни как отправить другому процессу.

socket

Описание сокета TCP / IP.

Поля

уникальный идентификатор. Уникальный идентификатор.
