сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Содержание:

Сегодня невозможно представить комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.

Схема устройства

Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»). На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.

Принцип работы

Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для   наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

Жидкость может подаваться в прибор разными способами:

• сверху;
• снизу.

Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости.

Процесс наполнения бачка

В случае, когда на схеме бачка унитаза подающий шланг находится сбоку, уровень воды корректируют путем изменения параметра спицы, у которой на конце имеется поплавок. Иногда в моделях унитаза вместо спицы задействуют толстую латунную проволоку. Чем выше будет поплавок, тем больший объем жидкости поступит в резервуар.

Производители сантехники все чаще меняют металлические элементы на пластиковые изделия. Но их сгибать невозможно, так как они поломаются. В данном случае в схеме сливного бачка унитаза предусмотрено перемещение поплавка вдоль шпильки вверх или вниз, в результате чего объем жидкости меняется в большую или меньшую сторону.

В некоторых схемах с целью упрощения регулирования уровня имеется штанга с резьбой, используемая для изменения расположения буйка. Если жидкость подается снизу, штанга поплавка располагается вертикально. Уровень воды тогда можно отрегулировать самостоятельно. Для этого поплавок сдвигают на нижнюю отметку и фиксируют его положение с обеих сторон особыми гайками.

При проведении данной работы с бачка нужно снять крышку с закрепленной кнопкой. В некоторых приборах она подсоединена жестко к смывному клапану. Чтобы не допустить поломки, конструкцию сливного бачка унитаза с кнопкой нужно разбирать максимально осторожно.

Сначала на кнопке выкручивают зажим и только тогда убирают крышку. Когда поплавок находится сверху, но не перекрывает водный поток, неисправность возникла в результате некорректной работы впускного клапана. Эту деталь разбирают, прочищают и собирают обратно или приобретают новую.

Механизм слива

Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость.

В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.

Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.

Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.

Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия.

В устройстве сливного бачка унитаза имеется трубка перелива, которая постоянно находится в открытом состоянии, а ее верхний конец возвышается над водой на определенном расстоянии. Если резервуар переполняется, излишки жидкости начинают перетекать в канализационную сеть. Читайте также: «Какой сливной механизм для унитаза лучше выбрать – виды, различия, преимущества и недостатки».

Функционирует перелив в случае поломки сливного устройства для бачка унитаза. Особенность его в том, что вода из него не выливается даже в случае аварии. Если перелив сработает, расход жидкости увеличится, но потопа в туалете не будет.

Спуск прибора бывает круговым или горизонтальным, при этом первый вариант более предпочтителен, поскольку эффективнее удаляет нечистоты. Разобраться с нюансами устройства механизма слива поможет рисунок унитаза в разрезе.

Особенности конструкции двухрежимного слива

В современных моделях кнопки на унитазе имеют две клавиши, нажимая на одну из них можно экономно расходовать воду.

Подобное смывное устройство для унитаза функционирует в двух режимах:

1. Стандартном. В этом случае сбрасывается вся жидкость из резервуара в количестве 4 – 6 литров.
2. Половинном. После нажатия на кнопку слива высвобождается лишь половина объема бачка.

Такая конструкция прибора более экономична относительно расхода воды, но ее сложнее настраивать и ремонтировать. Количество деталей, из чего состоит унитаз, в этом случае больше, а значит, он будет ломаться чаще.

Помимо изделий с двумя кнопками, продаются и однокнопочные приборы, в которых количество выбрасываемой жидкости регулируют силой нажатия на кнопку. При слабом воздействии спускается половина объема, а при сильном – весь резервуар.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
2. Нажимают на кнопку, чтобы слить содержимое прибора.
3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

что нужно знать при выборе и ремонте

Чтобы общение с керамическим другом было приятным и полезным, а настроение хорошим, необходимо подобрать оптимальный для вашего санузла вариант, удобный в непосредственном процессе использования и необременительный в обслуживании и уходе. Для этого следует представлять общее устройство унитаза(нижней раковины, белого телефона, толчка), знать их типы. Знакомство с этой темой также позволит при необходимости осуществить несложный ремонт либо регулировку унитаза своими руками, без вызова сантехника на дом.

В унитазе имеются два основных функциональных элемента: чаша и бачок. В зависимости от типа их соединения нижние раковины подразделяются на:

• Традиционный унитаз (раздельный) с верхним расположением бачка. Излив воды в чашу осуществляется через расположенную снаружи трубу, бачок может быть подвешен на стену на любом уровне.

В наши времена нижние раковины с верхним расположением бачка чаще представляют собой предметы для ретро-интерьеров

•  Компакт, бачок установлен на консольной площадке чаши, вода поступает сразу в неё, перепускная труба отсутствует.

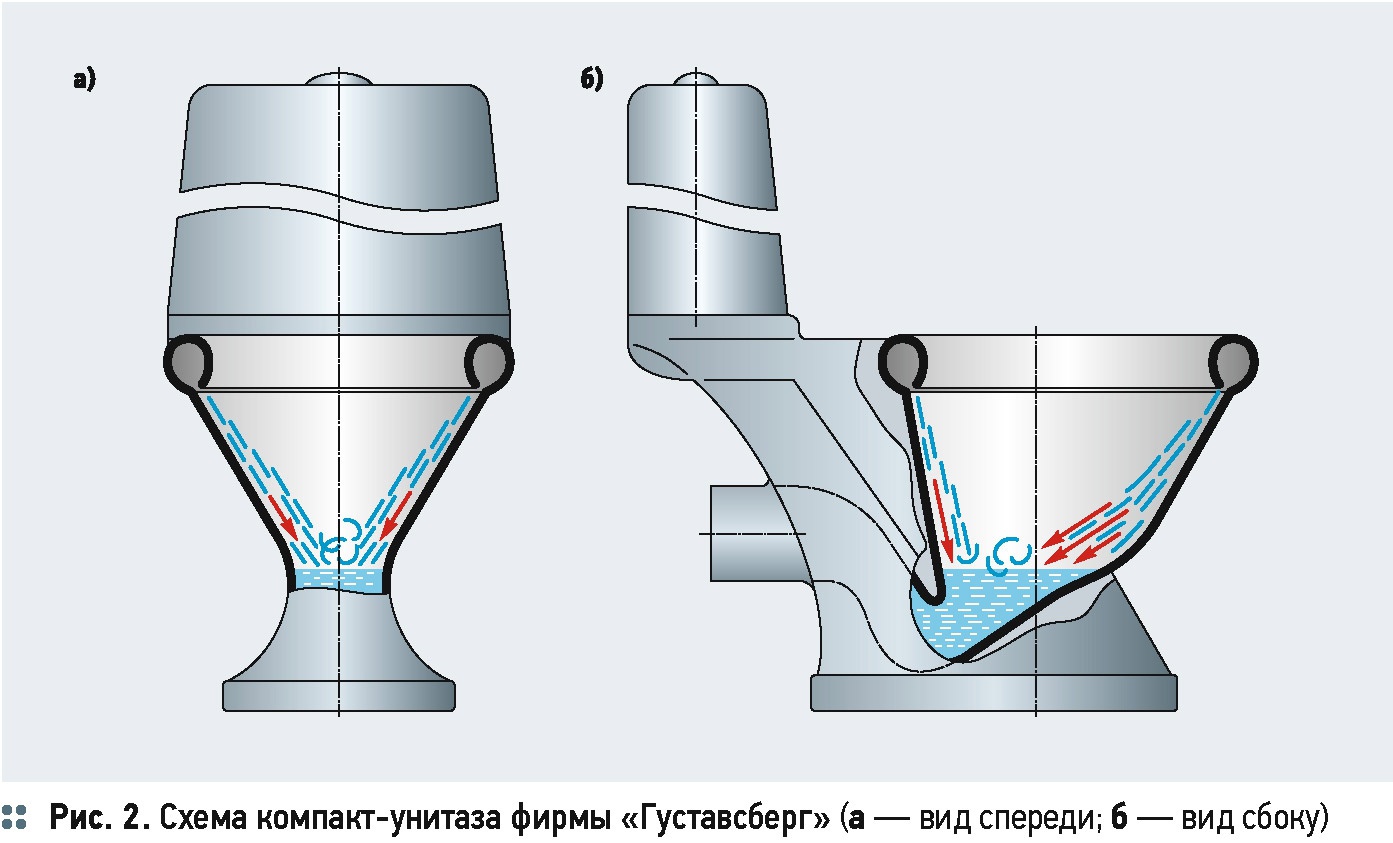

Устройство компакта: вода поступает из бачка непосредственно в чашу, смыв происходит по всему периметру

• Моноблок, его ещё называют американским толчком из-за популярности подобной конструкции за океаном. Бачок и чаша заключены в единый корпус.

Толчок-моноблок, да ещё компьютеризированный. Такие модели чрезвычайно популярны в Японии, Корее, теперь и Китае

• Унитаз со встроенным бачком, принципиальная схема такая же, как у традиционного. Отличие лишь в том, что специальный утеплённый бачок прячется в стену. Чаша может быть выполнена в привычном формате, опираясь на пол, либо быть подвесной. В этом случае вся конструкция (бачок, чаша, трубопроводы) монтируются на единой раме, так называемой инсталляции.

Подвесной унитаз стоит дешевле компакта, но в комплекте с инсталляцией (рама + бачок + кнопка управления) обойдётся дороже

• Нижняя раковина без бачка, смыв осуществляется напрямую из водопровода, накопительный бачок отсутствует. Смывные клапаны у нас редкость, но распространены в Германии и Скандинавии. Может быть использована как специальная, так и универсальная чаша для верхнего расположения бачка.

При нажатии клапан прямого спуска, заменяющий бачок, автоматически отмеряет порцию воды. При необходимости время нажатия и объём смыва можно увеличить

Чтобы понимать, как устроен унитаз, рассмотрим различия в конструкции чаш:

Варианты выпуска ↑

• Выпуск — сливная труба, по которой сток поступает в канализацию. Должен соответствовать существующей разводке трубопроводов и может быть горизонтальным, вертикальным, косым и универсальным (варио).

В большинстве типовых отечественных домов разводка канализации рассчитана на подключение унитаза с косым выпуском, но всё чаще встречается горизонтальный. В «сталинках» превалирует вертикальный. Если есть сомнение, лучше приобрести варио

«Приёмная» чаша ↑

Конфигурация «приёмной» части чаши также может быть различной:

• Воронкообразная форма характерна для большинства современных унитазов. Хороша она тем, что «мина» попадает сразу в воду, исключается контакт её с воздухом и соответственно, распространение зловонных миазмов. К тому же загрязнение поверхности минимально. Неизбежные издержки — велика вероятность, что при падении «боеприпаса» в сифон ваше «шептало» обдаст веером брызг.
• Козырьковая чаша представляет собой разновидность воронки с наклонной полкой. Прицельным огнём «снаряд» попадает на полку, скатываясь с неё, как новый русский с альпийской горнолыжной трассы в Куршевеле. Это исключает обрызгивание зада, но приводит к загрязнению полки толчка.
• Тарельчатая чаша считалась самым подходящим для граждан вариантом во времена СССР. Иностранные производители позиционируют «тарелку» как медицинский унитаз: полученный продукт можно хорошенько рассмотреть и взять пробу на анализ. Но эстетика подобного процесса весьма сомнительна, к тому же в сортире приходится распылять слишком большое количество освежителя воздуха.

Выбор личного унитаза — дело вкуса, но всё же большинство пользователей сходится на том, что для домашнего туалета наиболее удобна воронкообразная форма чаши

Сифон или гидрозатвор ↑

Обязательный элемент любого сантехнического прибора, препятствующий проникновению в помещение канализационных запахов.

Вода, постоянно находящаяся в сифоне, разделяет воздушные среды помещения и системы канализации. Если отсутствует или забита вентиляция стояка, при смыве может происходить срыв гидрозатвора, зловонные газы проникают в санузел

В отличие от статичной чаши, бачок представляет собой механическое устройство с движущимися деталями. Соответственно, может «закапризничать», потребовать к себе внимания и заботы. К счастью, современная сливная арматура (по крайней мере, от приличных производителей) надёжна, выполнена из некорродирующих и долговечных материалов и не требует частого обслуживания. Рассмотрим основные типы и устройство бачка унитаза.

В общем виде сливная арматура состоит из впускного и сливного клапанов. Закрытие впускного происходит автоматически, под действием всплывающего поплавка, по достижении заданного уровня воды. Сливной клапан имеет перелив для спуска воды в случае переполнения бачка. Как впускные, так и сливные клапаны имеют весьма различную конструкцию.

Бачок с пимпочкой, ручкой или верёвочкой ↑

Слив с пимпочкой, которую для спуска воды следует дёргать вверх, примитивен, состоит из прямого штока, и резинового клапана-груши. Несмотря на то, что ломаться нечему, часто капризничает: не всегда удаётся обеспечить плотное прижимание резины к горловине. Традиционные верхние бачки с цепочкой или верёвочкой и резервуары с ручкой, напоминающей дверную, немного сложнее: шток слива поднимается/опускаются благодаря рычажному механизму, который лучше направляет грушу.

Самый простой клапан слива. Фатальных поломок подобной арматуры не бывает, разве что резина состарится и потеряет эластичность. Но работает механизм неточно и часто подтекает. Если бачок «сопливит», рекомендуется очистить от налёта мягкую грушу и седло

Впускная арматура с рычажным поплавком, бывшая наиболее популярной лет 15-20 назад, постоянным журчанием в толчке заставляла нервничать миллионы соотечественников. К счастью, качество нынешних изделий ощутимо возросло, но всё же подобные механизмы — не самые надёжные и удобные. Устройство сливного бачка унитаза с рычажным поплавком несложно: рычаг крепится шарнирно и, пусть не очень точно, но перекрывает клапан. Зачастую такие системы шумноваты при заполнении. Если вода не набирается, причина может быть в неправильной регулировке (если она есть), засорении клапана. Есть вероятность, что негерметичен и не всплывает поплавок. В случае протечки следует проверить механизм слива, возможно, достаточно подкрутить резьбовые соединения и удалить загрязнения с деталей.

Система заполнения с рычажным поплавком и ручкой-дёргалкой применяется более века, но до сих пор не потеряла своей актуальности. Проста, дёшева, надёжность средняя

Бачок унитаза с кнопкой ↑

Устройство бачка унитаза с кнопкой сложнее. В нём также имеется поплавок, но перемещающийся по вертикальной направляющей. Клапан впуска, который открывает воду при опускании поплавка, расположен не сверху, как в предыдущем варианте, а снизу, что обеспечивает низкий уровень шума. Сливные механизмы разнообразны по конструкции, зачастую имеют рычажные механизмы либо устройство клапана унитаза основано на пневматическом принципе. При заполнении бачка водой до установленного уровня клапан под её давлением закрывается. Современные системы слива обеспечивают надёжную работу, имеют широкий диапазон регулировок. Если вода не набирается, следует проверить, не перекошен ли поплавок на стоке. Протекает — очистить либо заменить резиновые прокладки.

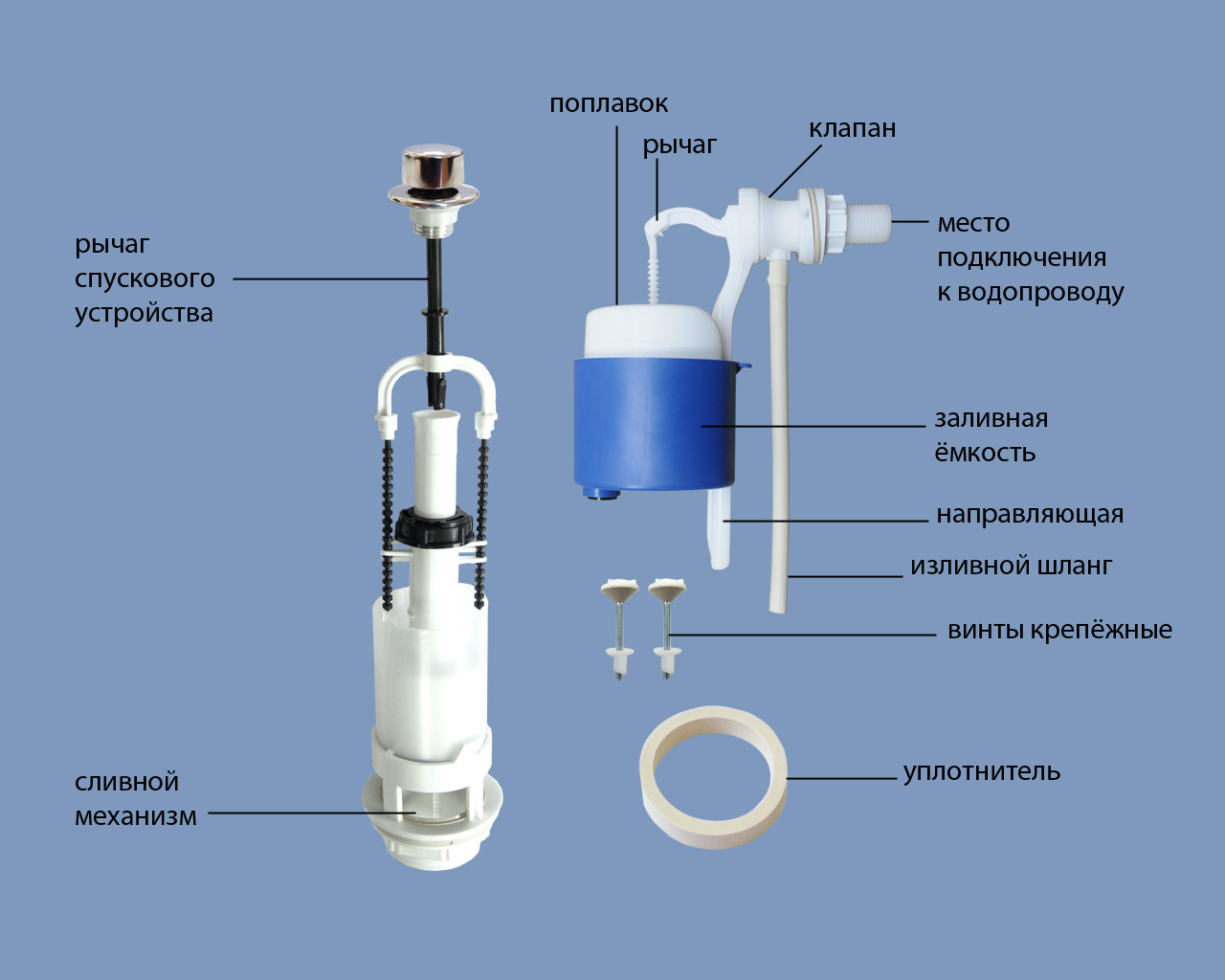

Современная арматура для бачка с кнопкой. Справа — система наполнения с нижней подводкой, верхним клапаном и вертикально перемещающимся поплавком. Слева — двухпозиционный механизм слива с регулировкой в широком диапазоне

Снять крышку с бачка и восстановить нормальную работу капризничающей безпоплавковой арматуры сможет, наверное, каждый. С поплавковой будет посложней, придётся разобраться в его устройстве и регулировании. Кнопочная арматура в «продвинутом» компакте или встроенном бачке может ввести неспециалиста в ступор — слишком много рычажков, штоков, переливов, уплотнителей и прочих деталек. Качественные механизмы служат долго, досаждают редко, но для их обслуживания лучше пригласить квалифицированного сантехника.

Пригодилась статья? Расскажите друзьям:

Строение унитаза и принцип работы сантехники

Опубликовано:

23. 01.2015

Борис, Пермь задаёт вопрос:

Добрый день! Я всю свою жизнь просто пользовался унитазом и никогда не задумывался о том, как он устроен. В наше время это особо и не требуется, поскольку существует большое количество организаций или простых шабашников, которые за деньги смогут выполнить его монтаж. Но у меня подрастает сын, который внезапно спросил меня о том, как работает унитаз. Чтобы не упасть в его глазах, я решил изучить устройство этого сантехнического прибора. Расскажите, пожалуйста, про строение унитаза и то, как выполняется слив воды.

Эксперт отвечает:

Принцип работы воронкообразного унитаза

Унитаз – это обязательный для современного жилища вид сантехники. Общий принцип его работы известен каждому школьнику. А вот внутреннее строение унитазов знают не все. Но если вдруг возникает неисправность, то знанием принципа работы будет не обойтись. Кроме того, любой мужчина должен знать строение унитаза, чтобы в случае необходимости устранить неисправности.

В своей стандартной конструкции унитаз разделен на 2 элемента: сливная чаша и накопительный бачок. Сама сливная чаша ничем особым не выделяется, кроме наличия в ее конструкции нижней перегородки. Эта перегородка препятствует возврату канализационных отходов в обратную сторону. Это может возникнуть вследствие завихрения воды во время слива.

Раньше принципиальным моментом в выборе сливной чаши был угол расположения ее выпускного патрубка. Он должен был обязательно совпадать с входным коллектором на канализационной трубе. Но современные технологии не стоят на месте и теперь имеются в продаже гибкие шланги. Эти шланги изготавливаются в виде гофры и могут вытягиваться на нужное расстояние.

Наиболее сложный механизм находится в накопительном бачке. Именно в нем расположена вся арматура, которая отвечает за слив и накопление воды. Кроме того, этот механизм можно разделить на 2 части. Одна из них отвечает за процесс набора, вторая – за слив воды.

Схема устройства сливного бачка.

Чаще всего используются бачки с верхним спуском воды. Работают они от сливной клавиши, которая расположена в верхней части бачка. Во время нажатия на эту клавишу запускается механизм слива, а предохранительный клапан в нижней части бачка открывается.

Кроме того, арматура унитаза снабжена поплавком. Этот поплавок во время слива падает вниз. Как он достигает самой нижней точки, срабатывает клапан, перекрывающий слив, и начинается набор жидкости. Чтобы не допустить переливания, в верхней части тоже имеется подобный клапан. Как только поплавок достигнет его, подача воды прекращается.

Такой поплавковый механизм является очень эффективным и позволяет качественно работать домашней сантехнике. Зная принцип его работы, нужно периодически проводить профилактические мероприятия. С помощью этих мероприятий можно вовремя устранить отказы в работе системы подачи воды, что поможет предотвратить затопление помещения ванной комнаты или туалета.

Строение и принцип действия унитаза: бачок, сливной механизм, чаша

Содержание статьи:

Не редко с домашней сантехникой в санузле возникают сложности и неполадки. Во время ремонта зачастую необходимо менять вышедшие из строя приборы или просто уже устаревшие. Для того, чтобы устранить неисправность или провести замену и не совершить ошибок следует знать строение унитаза и устройства автоматического слива, а также принцип их работы.

Принцип действия

Устройство сливного бачка унитаза старого образца или нового не отличается особой сложностью. Это емкость с расположенной внутри механическим запорным механизмом. Конструкция выполняет следующую работу:

• Осуществляет контроль за сливом после нажатия клавиши;
• Наполняет бачок водой;
• Перекрывает подачу воды после достижения определенного уровня.

Подача воды в чашу унитаза осуществляется за счет особого механизма, который работает в следующем режиме:

1. На дне бачка или сбоку находится клапан, регулирующий подачу воды.
2. После достижения определенного уровня вступают в работу дополнительные элементы – поплавок, клапан. На заданной отметке они прекращают подачу, блокируя наливной клапан.
3. Нажав на кнопку или потянув за рычаг, происходит смыв. Механизм воздействует на сливной клапан на дне, который открывает проход воды в чашу.
4. По подобному же принципу действует бачок, имеющий 2 кнопки. При нажатии меньшей выпускается лишь часть воды, при нажатии большей происходит полноценное опустошение бачка. Благодаря этому можно сэкономить часть воды. Современные модели практически все оборудуются подобными сливными устройствами.
5. После этого поплавок опускается, разблокирует наливной клапан и жидкость вновь подается в бачок.

В целом, так устроена система слива/набора любого типа. Существует ряд нюансов и сливное устройство для бачка унитаза может иметь некоторые отличия, но принцип общий для всех.

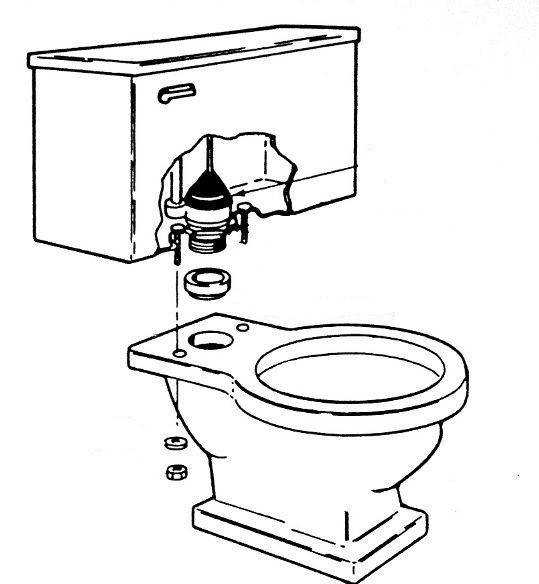

Так устроен бачок унитаза простейшего типа

Устройство сливного бачка унитаза с кнопкой

Клапан с поплавком и нижним подводом

По подобному принципу действует клапан. Желтый элемент – коромысло, красный треугольник – запирающая игла.

Сливной клапан и эластичная запорная часть

Элемент с двойной кнопкой (малый и большой смыв). Так устроена кнопка унитаза.

Все элементы могут компоноваться по различным схемам. У старых моделей смывное устройство для унитаза могло размещаться отдельно. В современных же модификациях все объединено в единый комплекс, что позволяет облегчить процесс установки и настройки, но существенно усложняя ремонт.

Разновидности систем подачи воды

Конструктивно устройство подающее воду в бачок состоит из следующих элементов:

• Поплавковый клапан;
• Поплавок;
• Система рычагов.

Жидкость в бак подается в отверстие, которое может располагаться сбоку или снизу. Боковой способ предполагает закрепление поплавка на горизонтальной тяге, соединенной с запорной арматурой игольчатого крана. Если предполагается донное расположение, то у поплавка крепление находится на вертикальном штоке, располагающемся на подводящем патрубке.

В случае запорного устройства с нижним подключением оно более бесшумное, чем в боковом исполнении, так как жидкость медленно поступает сбоку, а не подается сверху, создавая всплески.

Поплавковый механизм устроен очень просто. Принцип действия основывается на перемещении поплавка, который держится на поверхности воды. После того, как жидкость смывается в чашу, он опускается вниз, тем самым открывая клапан водоподачи. Набираясь, вода поднимает поплавок на определенный уровень, на котором запорная арматура закрывает поток жидкости.

Положение поплавка необходимо регулировать, так как его положение может приводить либо к недобору, либо к переполнению бачка. Путем несложной регулировки возможно добиться нужного положения. Однако при поломке рычагов, то систему не отремонтировать.

Сливное устройство

Конструкция унитаза может отличаться еще механизмом приведения в движение рычагов. Они бывают:

• Одноклавишные;
• Двухклавишные;
• Работающие в 2 режимах.

Смыв также может осуществляться различно:

• Прямой – прямолинейное движение воды в чаше;
• Обратный – возможно изменение движение воды в унитазе. Эффективность выше, но шума больше.

При нажатии на кнопку приводится в действие сливной механизм. Вода поступает из бачка в чашу, развивая большую скорость, благодаря чему осуществляется эффективный смыв. В разрезе процесс представлен на схеме ниже.

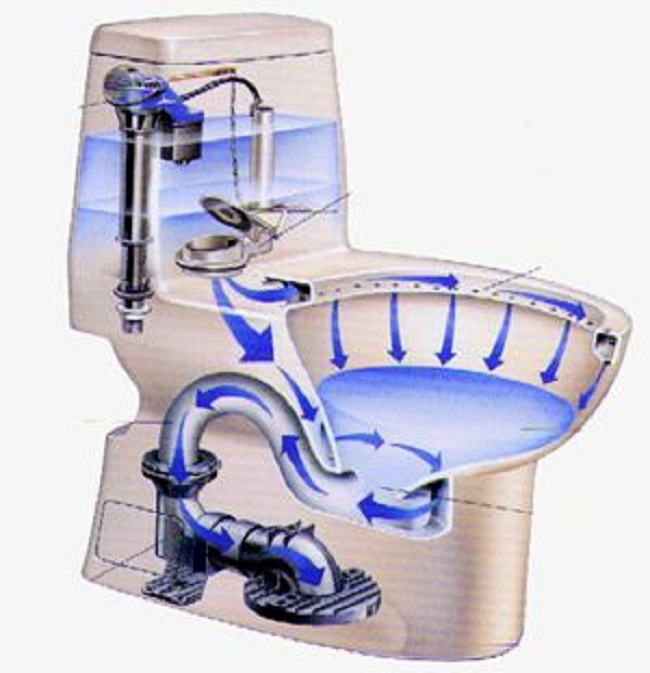

Схема слива воды из бачка в чашу унитаза

Подобным образом работает унитаз любого типа (включая подвесной или инсталляцию). Зная конструкцию своего унитаза можно без проблем справиться с возникшей неполадкой или провести замену старого устройства.

Внутренности сливного бачка унитаза – как поменять самому (инструкция)

На чтение 11 мин. Просмотров 6.9k. Обновлено 26 июля, 2021

Сливной бачок – это основной элемент унитаза. Внутри бачка располагаются два механизма:

1. для подвода и перекрытия воды после наполнения емкости;
2. для непосредственного слива воды в унитазную чашу.

Невозможно представить себе жилье без хорошо оборудованного санузла. И основным в нем является унитаз со сливным бачком.

Туалетный бачок – это неотъемлемая часть данного сантехнического устройства, без которого оно просто теряет смысл своего предназначения. Внутренности сливного бачка унитаза позволяют удалять продукты жизнедеятельности человека подачей дозированной порции воды и снова наполнять емкость.

Оценить в полной мере важность данного сантехнического оборудования в туалете можно только в том случае, когда унитаз сломался и пользование им невозможно.

На нашем сайте есть отличная статья о том закрыть трубы в туалете пластиковыми панелями

Сливной бак- внутреннее строение

В процессе усовершенствования разрабатывались и применялись множество конструкций этих изделий. По месту расположения сливные баки можно классифицировать следующим образом:

1. Верхний – располагается на высоте от приблизительно полутора метров над чашей унитаза, вода подается по трубе после воздействия на висячую ручку. Потянув за нее, открывают сливной клапан, и порция воды поступает в чашу.

2. Скрытый. Емкость размещается в нише, которую устраивают в стене помещения. Пусковая кнопка при таком варианте располагается на вертикальной плоскости перегородки (дверки). Их обычно изготавливаются из пластмассы.

3. Компактный бачок крепится непосредственно на чашу унитаза. Для этого на нем предусмотрена специальная полочка с отверстиями. Крепление производится винтовыми деталями, для фаянсовых изделий они изготавливаются из пластика.

Бачки для унитаза могут изготавливаться из различных материалов:

1. Чугун. Литые изделия из этого материала являются первоначальными способами производства бачков для унитазов. В настоящее время их применение не актуально, но спрос все же остается поэтому они до сих пор производятся. Изделия из чугуна часто оформляются декоративными литыми элементами. Сам по себе материал долговечен и надежен. (См. фото 2.)
2. Керамика. Самый популярный материал для производства сантехники в настоящее время. Изделия получаются достаточно прочными с чистой гладкой поверхностью, которая легко поддается мойке и чистке. Не рекомендуется для этого использовать порошки и пасты с абразивами.

3. Пластиковые. Данные сантехнические приспособления производятся способом штамповки из различных полимеров. Преимуществом является высокая точность изготовления, когда доработка механическим способом практически не требуется.

Изделия из полимерных материалов используются, как правило, для скрытой установки, поэтому их ширина меньше, чем у изделий из других материалов.

Внутреннее строение сливного бака

При установке нового унитаза со сливным бачком первое, на что необходимо обратить внимание, это комплектность приобретенного оборудования и его размер. Если состояние чаши определяется чисто визуально на предмет установления ее целостности, то сливное приспособление достойно более пристального внимания. Его нужно не просто правильно установить, но и настроить для работы в оптимальном режиме. Это может дать солидную экономию из-за расхода воды.

На сегодняшний день рынок строительных материалов заполнен массой различных изделий по материалу и внутренней начинке. При желании можно найти и сантехнику устаревших конструкций, если таковая понадобится.

Конструктивные исполнения внутреннего устройства спускных бачков практически одинаковые с незначительной разницей у различных поставщиков:

1. Механизмы, включающие в себя стоп-кнопку. Вода будет сливается до тех пор, пока она нажата или не вытечет весь объем. Если отпустить кнопку раньше по мере очистки чаши унитаза, жидкость перестает вытекать в нее.
2. Сливные устройства с двумя кнопками. При нажатии одной из них выливается весь объем воды, а при использовании второй выливается часть жидкости в зависимости от регулировки расхода. Кнопки спутать невозможно – они разного размера. Они появились на рынке сравнительно недавно и это связано с необходимостью экономии водных ресурсов и, как следствие, собственных денег.
3. Двух режимные сливные механизмы.

Отличаются бачки и по характеру смыва:

• прямой – при этом вода в чашу течет непосредственно из бачка, по одному направлению;
• обратный – вода при смыве может менять направление притока, что более эффективно очищает чашу унитаза, правда при этом создается шум.

Типовая схема устройства бачка унитаза напоминает обыкновенный гидрозатвор, включающий в себя поплавок и систему рычагов. При использовании кнопки или тяги (для штоковых механизмов), вода льется сверху вниз, очищая чашу унитаза.

При этом поплавок опускается вниз и, через систему рычагов, открывает впускной клапан, через который вода из водопроводной сети попадает в емкость, наполняя ее для последующего пользования.

Внутренности для сливного бачка включают в себя:

1. Впускной клапан.
2. Поплавок.
3. Сифон.
4. Систему рычагов для перемещения деталей и узлов механизма.

Впускной клапан

Этот узел у различных производителей представлен множеством конструктивных решений, но суть для всех одна: это приводной клапан на системе водопровода, работающий под воздействием усилия от поплавка.

При опущенном поплавке открывается поршень, и вода через патрубок поступает внутрь бака.

По мере наполнения поплавок поднимается вверх и рычагом смещает поршень наружу, постепенно перекрывая патрубок. При этом вода течет все медленнее и при полном перекрытии сечения, ее поступление в емкость прекращается.

Поплавок

Это изделие представляет собой резиновую или пластиковую емкость, назначение которой в соответствии с названием – плавать. При этом через металлический рычаг он открывает и закрывает впускной клапан.

Сифон

Это устройство для залпового сброса воды  из бачка в чашу унитаза. Сифон для бачка унитаза активизируется при нажатии на спускную кнопку, в результате чего в воздушной камере создается разрежение.

Под его воздействием вода активно выкачивается из бака до полного опустошения.

Переливное устройство – распространенные поломки и их ремонт

Нормальным является заполнение бачка на 80 % от всей емкости. Это достигается регулировкой впускного клапана, вернее положения поплавка.

Однако возникают ситуации, когда в работе запирающего устройства возникает неисправность и бачок унитаза переполняется. В таком случае переполнение емкости неизбежно и вода выливается на пол.

Чтобы избежать такой ситуации в емкость устанавливается переливная труба, выходящая в слив. При повышении уровня жидкости сверх нормы, она вытекает через трубу в слив, предотвращая затопление помещения.

Смотреть видео

Однако такая ситуация, когда вода вытекает из бачка без остановки, является признаком неисправности и поводом для немедленного вмешательства для ее устранения. Учитывая современные тенденции в производстве сантехники, по всей видимости, не придется восстанавливать работоспособность сломавшегося узла, а необходимо заменить его полностью.

Но замененный узел все же придется разобрать, чтобы понять почему он вышел из строя и устранить причину. Например, установить внутренний фильтр тонкой (грубой) очистки на входе в бачок.

Другой причиной постоянного пролива воды может стать нарушение герметичности запирающего механизма по причине износа прокладки. Ее нужно просто заменить.

Вообще, протечка воды в  унитаз является типовой поломкой этого прибора. Одной из причин может быть повреждение или износ внутренностей мембраны сифона сливного бачка. При такой неисправности потребуется замена мембраны сифона, и сделать это можно в следующей последовательности:

1. Слить воду из емкости. Для предотвращения заполнения емкости через впускной клапан, поплавок нужно, каким либо способом закрепить в верхнем положении, а лучше перекрыть шаровый кран на отводе водопровода.
2. Отвернуть гайку, фиксирующую сливную трубку.
3. Ослабить гайку сифона, расположенную у основания на выходе из емкости.
4. Сифон отсоединить от рычага спуска жидкости и вынуть его.
5. Снять мембрану и заменить ее аналогичной.

6. Сборку механизма произвести в обратном порядке.

Во время работы необходимо осмотреть и другие внутренности для унитаза и поправить, где это необходимо. По окончании работы нужно заполнить бачок и произвести несколько пробных спусков воды, чтобы убедиться в устранении неисправности.

Также необходимо проверить все стыки в системе на предмет обнаружения протечек. Если таковые обнаружатся – принять меры для их устранения. Когда сделать это не удается – необходимо приглашать квалифицированного сантехника для устранения протечек.

Что делать, если не наполняется бак унитаза

Смотреть видео – что делать если не набирается вода
[sociallocker]

Это одна из типичных неисправностей системы смыва в унитазе. При ее возникновении не стоит бежать в магазин за новым бачком. Попробуем разобраться в ситуации самостоятельно, действуя по следующему алгоритму.

• Снять крышку.
• Проверить положение поплавка. В ряде случаев причиной неисправности является его перекос, препятствующий перемещению внутри емкости. Необходимо восстановить положение, заполнить бачок и сделать пробный спуск жидкости.
• Проверить наличие воды в системе водопровода на других консолях.
• Перекрыть кран на вводе и отвернуть шланг подключения. Осмотром убедиться в том, что он не засорен.
• Осмотреть отверстие в корпусе впускного клапана, при необходимости прочистить от загрязнения гвоздем или упругой проволокой.
• Проверить ход поршня, если он тугой, необходимо извлечь и прочистить поверхность этой детали, добиваясь свободного перемещения в корпусе.

По окончании этих работ надо собрать систему обратно и произвести пробное наполнение бака два – три раза. Как правило, таких действий достаточно для устранения неполадки. Если наполнения емкости по-прежнему не происходит – придется навестить магазин сантехники и купить новый клапан.

Установка производится в обратном порядке. Одновременно с этим советуем купить и установить фильтры для очистки водопроводной воды и установить их сразу за водопроводным краном.

Установление факта, что сломался бачок унитаза не должно приводить человека в шок. Большинство неисправностей можно устранить своими руками. Если это не удается, вызывайте аварийную службу – за определенную плату они легко устранят любую неполадку.

Монтаж и замена арматуры

«Ничто не вечно под луной», это в полной мере относится и к сливным устройствам для унитазов. Рано или поздно приходится приступить к замене арматуры, то есть внутреннего устройства бачка. Принимая решение о выполнении работ своими руками, надо учесть рад обстоятельств:

1. Сама потребность в замене предполагает значительный срок службы своего устройства. Поэтому, отправляясь за покупкой внутренностей, надо хотя бы примерно знать возраст устройства.
2. Производителей сантехники множество и каждый из них вносит свои конструктивные особенности в устройство. Поэтому нужно знать еще и автора изделия.
3. Необходимость в починке и выполнение ее самостоятельно требует определенных знаний и навыков, а также наличие специального инструмента.

Монтаж внутренностей сливного бачка – кропотливая работа, сравнимая со сборкой нового изделия, поэтому отнестись к ней надо максимально внимательно и ответственно. В противном случае могут образоваться течи, устранение которых весьма хлопотно.

Видео – замена арматуры
[sociallocker]

Следует помнить, что внутренности бачка могут представлять собой довольно сложные и хрупкие конструкции, поломка которых при неправильной установке весьма вероятна.

Различие во внутренностях арматуры различных производителей может зависеть от способа подачи воды. Различают такие особенности.

• Боковая подача жидкости предусматривает расположение внутренностей в верхней части бачка, что характерно для отечественных изделий. Такая система наиболее экономична, но подача жидкости сопровождается заметным шумом. В более престижных моделях вода подается по трубке, конец которой опущен на дно и заливка производится тихо.
• Устройство для подачи воды снизу чаще всего встречается на моделях зарубежного производства, но в последнее время попадаются и на отечественных изделиях.

Сливные устройства срабатывают при подтягивании рычага вверх или при нажатии кнопки, которых может быть две для различной дозировки воды при смыве.

Каких принципов нужно придерживаться при ремонте

Смотреть видео – внутреннее устройство и принцип действия
[sociallocker]

1. Нужно перекрыть кран на трубе водопровода перед впускным клапаном.
2. Снять крышку. Возможно, для этого понадобится отвернуть фиксатор в виде кнопки, расположенный обычно на левой стенке емкости. Отвернуть фиксирующий винт и снять крышку, получая доступ к внутренностям бачка.
3. Осмотреть арматуру для выявления изношенных или сломанных элементов.

Внутри арматуры для наполнения находится мембранный клапан или поршневой затвор. Любое из этих исполнений чувствительно к мелкодисперсным загрязнениям, всегда присутствующим в водопроводной воде.

Оседая на стенках труб и любых поверхностей, с которыми она соприкасается, эти загрязнения препятствуют работе механизмов арматуры. Структура этого осадка очень прочна, и удаляется она только механическим путем.

Если на входной трубе не установлены фильтрующие устройства, периодическая замена арматуры неизбежна. Можно отказаться от кнопочного механизма слива в пользу штокового.

Для установки нового механизма в бачке нужно сначала извлечь старый. Это можно выполнить, проворачивая его по часовой стрелке до полного вывода из зацепления. При этом не следует применять чрезмерных усилий, если место крепления сломается, извлечь его будет проблематично.

Новая арматура должна соответствовать бачку по размерам, на это нужно обращать внимание при покупке.

Смотреть видео

Нужно также обращать внимание на правильную установку уплотняющих элементов – прокладок. Их размещение с перекосом может привести к возникновению дополнительных нагрузок и, со временем, к образованию трещин в корпусе, что губительно для керамических изделий.

При установке крепежа к нему нельзя применять чрезмерных усилий, чтобы не создавать дополнительных нагрузок.

Установка внутренностей бачка не представляется как сложная операция. Ее вполне можно выполнить собственноручно.

Заключение

Основным требованием при эксплуатации таких сантехнических изделий является постоянный надзор за их работой. Любое отклонение от нормы свидетельствует об определенных изменениях в начинке прибора и нужно четко понимать последствия таких изменений.

Самыми опасными явлениями являются ситуации, когда вода переливается выше допустимого уровня. Это чревато затоплением соседей снизу и реальными немалыми затратами на устранение последствий.

Смотреть видео

РЕМОНТ СЛИВНОЙ БАЧОК УНИТАЗА НОВАЯ ИДЕЯ! пропускает клапан и идет перелив в унитаз

В настоящее время на рынке сантехники появились устройства для подключения унитаза непосредственно к водопроводу. При этом отпадает необходимость в бачке как таковом. Следует думать, что будущее за изделиями такого рода.

составляющие элементы — Котлы отопления от компании Kotel PRO

Для высокого уровня комфорта в частном доме или любом другом жилом строении одной из основных потребностей является наличие удобного туалета. Не менее важно и то, насколько правильно подобрана модель унитаза, благодаря чему будет легко использовать, обслуживать и ремонтировать этот сантехнический прибор.

Виды

Перед тем, как выбрать данное приспособление под личные требования, необходимо узнать устройство унитаза. Всего существует два основных типа исполнения данного приспособления:

1. Напольная разновидность унитаза – наиболее распространенный вид, встречающийся практически в каждом доме. Существуют следующие типы данной разновидности: унитаз-компакт, обычно имеющий стандартный сливной бачок, и отдельный от сливного механизма с нестандартным основанием, предполагающий сидение на корточках при эксплуатации, турецкий вид или чаша «Генуя».
2. Подвесная разновидность унитаза. Менее распространенный вариант для частных домов, но более удобный в обслуживании и ремонте в общественных заведениях, в отличие от напольного.

Независимо от разновидности и модели, устройство унитаза, как правило, является неизменным и содержит в себе следующие элементы:

• основной элемент каждого унитаза – это его чаша, представляющая собой основание, на котором могут закрепляться все остальные детали устройства;
• сливной бачок – устройство, предназначенное для смывания. Существует несколько основных типов, которые отличаются между собой как внешне, так и по принципу работы;
• стульчак – сиденье с крышкой, сделанное из пластика или текстильного материала. Повышает общий уровень комфорта и гигиены, но требует своевременной замены.

Вышеописанные элементы являются основой практически для каждого типа унитаза. Чтобы при эксплуатации, обслуживании и ремонте не возникло проблем, необходимо ознакомиться с основными принципами работы каждого элемента.

Гидравлический затвор

Основой для каждого типа унитаза является чаша. Она представляет собой сифон – изогнутой формы затвор гидравлического типа, который заполняется водой. Его основная функция – это способность сливать отходы и жидкость в канализационную систему, но при этом все неприятные запахи и опасные для здоровья газы не попадают в туалетное помещение. Все это возможно благодаря особой изогнутой форме канала. Несмотря на кажущуюся простоту конструкции, данный механизм имеет особый метод работы.

Гидравлический затвор, используемый в чаше унитаза, работает по принципу изменения давления в канализационных трубах по отношению к атмосферным условиям окружающей среды. В зависимости от давления в воздушной среде, меняется уровень воды в унитазе. При его повышении по отношению к давлению в канализации, жидкость в гидрозатворе уменьшается и сливается в сток. При понижении атмосферного давления происходит обратный вышеописанному процесс.

Обратите внимание! Практически все модели унитазов имеют одинаковое строение сифона – вход гидрозатвора устанавливается в вертикальном положении, а выход может быть двух основных вариантов – прямого или наклонного.

Но иногда можно встретить и альтернативные исполнения данного устройства. Стоит отметить, что при долгом застое воды в унитазе, который не используется, может произойти полное или частичное испарение жидкости.

Принцип работы бачка

Сливной бачок – приспособление, предназначение которого – очистка унитаза после его использования. Происходит данный процесс путем подачи воды из вышеупомянутого устройства в чашу туалета. Изготавливают его из нескольких основных материалов – керамика, сочетающая в себе прочность и красоту, пластмасса, являющаяся наименее затратным вариантом, прочный чугун и нержавеющая сталь. Также можно встретить нестандартные виды сливного бачка из менее популярных материалов.

Наиболее распространенным из вышеописанных видов является пластмассовый вариант с боковой подачей воды. Состоит он из следующих частей:

1. Поплавковый клапан, регулирующий подачу воды для набора в бачок. Механизм достаточно прост по строению. Его легко заменить в тех устройствах, где это заранее предусмотрено.
2. Груша. Обычно этот элемент служит механизмом слива воды. Ее совмещают с переливом.
3. Тяга – деталь, воздействующая на грушу. Является связным элементом межу кнопкой слива и переливом.
4. Поплавок. Устройство, при помощи которого регулируется подача воды в бачок. Обычно он сделан из легкого и водонепроницаемого материала.

Каждый из вышеперечисленных элементов имеет свои особенности по форме и материалу. Груша обычно сделана из резины, поплавок в стандартных бачках изготавливается из пластика, тяга – из нержавеющего материала, такого как латунь или медь.

Строение груши и перелива

Кроме информации об использованных материалах для изготовления элементов сливного бачка, также необходимо понимать принцип работы любой из деталей. Резиновая груша служит как для спуска воды, так и для ее набора. При промывании нажатие на грушу поднимает ее, и жидкость стекает через трубу в унитаз. Когда бачок становится пустым, она встает на место и перекрывает собой сливное отверстие.

Еще одна составляющая бачка – это устройство «перелив», имеющее форму цилиндра с горловиной. Необходимо данное приспособление для зашиты от чрезмерного наполнения бачка водой. Такие запчасти запросто меняются на новые.

Обратите внимание! Существует два вида перелива – совмещенный с грушей и отдельный. Наиболее распространенным считается отдельный узел с сифонным механизмом спуска. Такие запчасти просты в эксплуатации и обслуживании, а также при необходимости легко заменяются на новые.
Стоит отметить, что владельцы данного вида слива могут столкнуться с большим уровнем шума при смывании водой.

Подключение бачка к водопроводу

Обычно для подключения бачка к водопроводу используют гибкий резиновый шланг армированного типа, а также устанавливают кольцевой уплотнитель из металла или латуни. Но в более дешевых моделях монтируются запчасти из пластика и гайки из пластмассы.

Подключается бачок к водопроводу через патрубок, который стандартно расположен сбоку устройства. Также можно встретить современные модели, подача холодной воды в которых осуществляется через низ бачка. Такое необычное решение помогает снизить уровень шума, благодаря чему комфорт при использовании туалета значительно повышается.

Обратите внимание! Нижняя подводка холодной воды не только более эффективна, но и считается предпочтительнее с эстетической точки зрения.

Некоторые модели унитазов компакт имеют не один вход для подключения водопровода, а целых два отверстия. Это позволяет при возникновении проблем без особых усилий поменять поплавковый клапан и заглушку на новые запчасти. Не менее важным в устройстве сливного бачка является поплавковый клапан и сам поплавок. Именно они отвечают за автоматический набор воды.

Обратите внимание! Существует два основных вида данного устройства – нерегулируемый и регулируемый. Второй вариант позволяет провести настройку максимального уровня воды в бачке.

Поплавковый клапан состоит из следующих элементов:

• прижимная шайба, прочно закрепляющая весь механизм к корпусу бачка;
• прокладка, защищающая от протекания при переборе воды;
• седло, служащее нажимным механизмом, перекрывающим воду при полном заполнении бачка;
• защитная мембрана, при помощи которой рычаг воздействует на седло;
• стержень – промежуточная деталь между рычагом и мембраной, которая при полном наборе воды воздействует на седло и перекрывает подачу с водопровода;
• рычаг поплавка, воздействующий на стержень во время заполнения бачка.

Наиболее распространенным вариантом механизма слива сегодня считается двухрежимный механизм, широко используемый в моделях унитазов-компактов. Главной особенностью данного устройства является возможность регулировки расхода воды в бачке. Благодаря этому владелец дома сможет значительно снизить расходы на водоснабжение.

К дополнительным приспособлениям для унитаза также относится стульчак – конструкция, состоящая из сидения и крышки унитаза. Данные запчасти изготавливаются из таких материалов как пластмасса или текстиль. Наличие стульчака способствует повышению комфорта при использовании туалета. Кроме того, данное приспособление увеличивает уровень чистоты и гигиены.

Заменить стульчак достаточно легко, так как сегодня продается большое количество, как собранных конструкций, так и отдельные запчасти к ним. Крепления, при помощи которых фиксируют данное приспособление, могут быть изготовлены как из пластика, так и из металла.

Ремонт и обслуживание

Одной из наиболее часто возникающих проблем, с которой можно столкнуться, эксплуатируя устройство унитаза, является протекание бачка. В зависимости от неисправности, данная проблема может привести как к дополнительным растратам по замене определенной запчасти, так и к большому убытку, особенно если следствием поломки стало затопление помещения. Поэтому немаловажным является умение самостоятельно определить причину возникшей проблемы и ее дальнейшее устранение.

Наиболее распространенными неисправностями, приводящими к вышеописанным проблемам, относятся следующие:

• У определенной запчасти, а именно груши, прокладки или мембраны могут случиться проблемы с герметичностью. Такие поломки приводят к перерасходу воды и могут быть устранены за счет замены запчасти на новую.
• Поплавок пробит или неправильно отрегулирован. Такая проблема опасна тем, что бачок может переполниться водой, из-за чего жидкость потечет как в унитаз, так на пол при условии, что перелив будет неисправен.
• Недостаточная герметичность трубы подачи воды с бачка в унитаз. Эта поломка чревата течью во время смывания. Наиболее распространенное место, в котором возникает трещина или другое повреждение – это изгиб трубы.

Любое резьбовое соединение или шланг являются местом повышенной вероятности поломки, поэтому искать причину протекания нужно именно в таких местах. Правильно определив характер повреждения, и узнав, что именно привело к неисправности, бачок или фурнитура, можно провести ремонт поврежденной детали или заменить запчасти без особых усилий.

Виды унитазов по чаше, смыву, выпуску и материалам изготовления + Фото

Впервые унитаз с механическим сливным бачком был сконструирован для английской королевы в 1596 году. Но отсутствие системы канализации и водопровода помешало распространению устройство. К разработкам этих сантехнических устройств изобретатели вернулись только через полтора столетия, а англичанин Т. Твайфорд одну из своих моделей, напоминающую современный компакт назвал Unitas, что означало единство.

В настоящее время виды унитазов различают по форме чаши, методу установки (напольные и подвесные), типу сливной конструкции и сопряжению с канализационным отводом. Кроме того устройства выпускают из различных материалов.

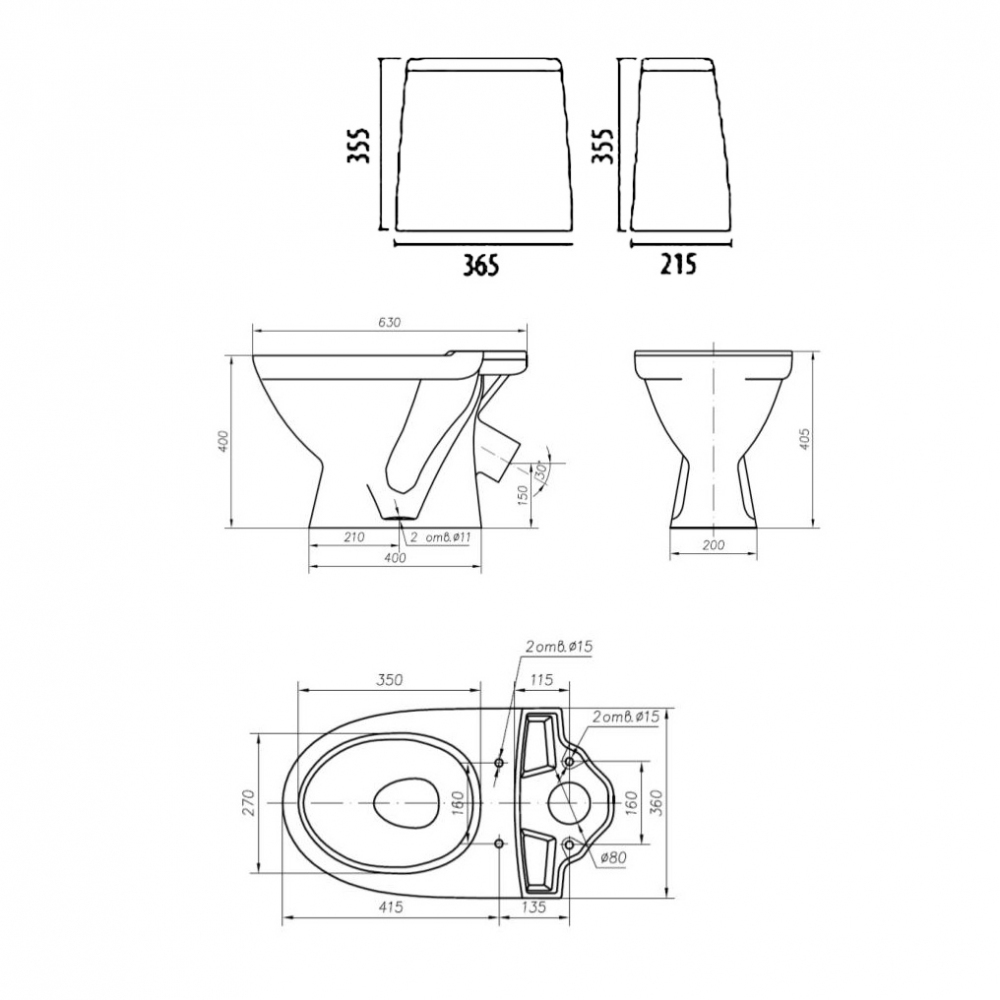

К унитазам предъявляются следующие требования государственного стандарта:

• высота установки – 400 мм;
• статическая нагрузка – 200 кг;
• объем воды для слива – не менее 6 л;
• перечень параметров отражающих эффективность очистки при смыве бумаги и муляжей фекалий, степень ополаскивания чаши с внутренней стороны.

Эти параметры являются обязательными для всех производителей. Выбор унитаза зависит от удобства формы чаши, материала, конструкции и условий эксплуатации.

Виды унитазов по чаше

Форма чаши обязана обеспечить комфорт, гигиеничность и функциональность. И хотя существуют несколько основных геометрических видов, у разных производителей имеются незначительные отличия, которые на первый взгляд незаметны.

По конструкции чаши унитазы бывают:

Воронкообразные

Преимуществом конструкции является высокая гигиеничность за счет расположения воронки в центре чаши, что обеспечивает тщательное и мгновенное удаление продуктов дефекации. К недостаткам относится вероятность образования всплеска.

Тарельчатые

Конструкция представляет собой плоскую платформу (полку) для накопления отходов жизнедеятельности, которая очищается только под воздействием струи воды. Чаши такого типа считаются устаревшими, и хотя исключают разбрызгивание, вследствие низкой гигиеничности производятся в настоящее время редко.

Козырьковые

Наиболее распространенная форма, в конструкцию которой включен специальный выступ, препятствующий образованию всплеска и уклон обеспечивающий удаление продуктов дефекации со стенок устройства.

Кроме эксплуатационных параметров, форма чаши должна обеспечить тщательный смыв, предотвращение образования соляных отложений и разбрызгивания воды. Эти параметры определяет симбиоз конструкции чаши и вида смыва.

Виды унитазов по смыву

Унитазы по виду смыва в зависимости от направления потоков воды производят прямого или каскадного типа и обратно кругового (душевого типа). Обе конструкции имеют преимущества и недостатки.

Прямой смыв

Прямой смыв осуществляется потоком воды по одной стороне чаши. Такая конструкция долговечна, но не обеспечивает качественное обмывание всей поверхности. Преимуществом системы является относительно невысокая стоимость. Основными недостатками помимо не полного охвата емкости чаши, является наличие шума и разбрызгивание.

Круговой смыв

При организации системы кругового смыва, струи воды направлены под разными углами к внутренней поверхности чаши и двигаются в разных направлениях. Это позволяет обработать до 95% поверхности. Кроме того конструкция обладает низким шумом.

В редких случаях производители проектируют нестандартный слив, который предусматривает первоначальное наполнение чаши водой и затем быстрый спуск. Такой метод полностью охватывает смывом внутренний периметр унитаза. К недостаткам конструкции относится перерасход воды, который может превышать 8 литров.

Средний расход воды в системе слива по стандарту должен быть в пределах 6 литров, но существуют системы, которые используют два режима – полный и экономичный. Во втором случае затраты воды уменьшаются в 2 раза.

Другие критерии выбора унитаза зависят от условий монтажа и технических возможностей систем канализации. Относительно этих параметров тоже существует определенная градация типов этих устройств.

Виды унитазов по выпуску в систему канализации

По типу выпуска унитазы бывают с вертикальным, горизонтальным и косым отводом. Выбор необходимой конструкции зависит непосредственно от расположения канализационного входа.

Горизонтальный и косой отвод отличает угол наклона, который для первого варианта практически равен 180° (параллельный полу), а для второго 145 — 140° по отношению к канализационному впускному отверстию. Применение такого типа унитазов стало распространенным в последние десятилетия, благодаря прокладке канализационных коммуникаций в плоскости перекрытий, объединенных с системой вертикальных стояков.

При этом, место присоединения унитаза с косым выпуском, не может быть использовано для монтажа устройства с горизонтальным отводом без использования системы переходников – специальных патрубков.

Косой выпуск

Косой выпуск был распространен при монтаже стояковых систем канализации в многоквартирных домах в 70-х – 80-х годах прошлого столетия.

Горизонтальный выпуск

Современные отечественные объекты проектируются под использование унитазов с горизонтальным отводом

Вертикальный выпуск

В постройках первой половины прошлого века наиболее распространенным было использование вертикального выпуска.

В современной строительной индустрии применение вертикальных выпусков распространено на обоих американских континентах, что обусловлено принципами монтажа коммуникаций, которые монтируются без привязки к стенам. Такой метод позволяет установить сантехнический узел в любой точке помещения, а трубопроводы скрыть за счет облицовочных материалов пола и потолка.

Материал, из которого изготовлен унитаз

Первые унитаз заслуживший признание современников и получивший золотую медаль на Лондонской выставке в 1884 году был изготовлен из фаянса и оборудован деревянным сиденьем. С тех пор ассортимент материалов, которые используются для производства этого сантехнического изделия, значительно расширился.

Фаянс

Унитазы из фаянса имеют невысокую прочность и относительно большую пористость, что затрудняет очистку и обслуживание устройства. Применение материала в современных условиях производства ограничено, так как изделие хрупкое и подвержено образованию сколов и трещин. Разработанные технологии, хотя и позволяют повысить эти характеристики, но в сравнении с другими материалами, применяемыми для изготовления унитазов, фаянс значительно уступает.

Фарфор

Фарфоровые компакты по сравнению с фаянсовыми изделиями обладают долговечностью, их поверхность легко очищается, а прочность позволяет использовать не только в индивидуальных туалетных комнатах, но и в общественных заведениях. Единственным, но существенным недостатком фарфора является значительная стоимость, обусловленная высокими производственными затратами. Для снижения затрат широкое распространение получили унитазы из керамики, которые в отличие от фарфора имеют более низкую степень глазури поверхности, больший вес и меньшую прочность.

Сталь и чугун

Сантехника из металла (за исключением золота) относится к классическому типу и устанавливается в общественных туалетах. Изделия обладают высокой прочностью и легко очищаются, но имеют относительно высокую цену. Наименьшей популярностью пользуются унитазы из чугуна, в силу своего большого веса и незначительной стойкости эмалевого покрытия к механическим повреждениям.

На фото унитаз из нержавеющей стали.

Стекло, камень

Унитазы из стекла, искусственного или натурального камня относятся к изделиям категории «модерн». Эти сантехнические устройства отличает высокая цена и изысканный внешний вид. Недостаток прочности для унитазов из стекла и натурального камня компенсируют за счет применения искусственных заменителей, которые визуально и по тактильным ощущениям мало уступают своим натуральным аналогам.

Пластик

Современные технологии позволяют изготавливать унитазы из армированного акрила. Эти изделия обладают высокими показателями прочности, легко обслуживаются и практически не имеют пористой структуры, что является максимальным показателем гигиеничности. К недостаткам пластиковых сантехнических устройств относится подверженность деформациям вызванных механическим воздействием или высокими температурами.

Способы крепления унитазов

В зависимости от метода монтажа, унитазы делятся на подвесные и напольные, при чем напольные подразделяются на простые и устанавливаемые вплотную к стенам (пристенные).

Напольные унитазы

Напольные унитазы отличает незначительная стоимость, и простота монтажа. Напольные сантехнические устройства рекомендуется устанавливать в просторных туалетных помещениях. Монтаж производится на анкерные болты и занимает минимум времени. Кроме того такая конструкция позволяет сделать демонтаж без вреда для напольного покрытия. Для монтажа в небольших туалетных комнатах используются приставные (пристенные) конструкции.

Пристенные унитазы сконструированные с особой системой смыва не уступают по компактности подвесным моделям.

Среди напольных унитазов следует выделить унитаз особой формы, который можно установить в угол. Он является не только дизайнерской находкой, но и может быть очень практичным решением в организации санузла.

Цены на напольные унитазы:

Подвесные унитазы

Подвесной унитаз предназначен для установки в помещениях малой площади. Система крепления этих устройств рассчитана на нагрузку 400 кг и более. Преимуществом является более доступное пространство для проведения санитарных уборок, а сэкономленное место позволяет на небольшом пространстве укомплектовать санузел биде.

Чаши крепят над поверхностью пола и монтируют блочным или рамочным способом. Рамочная конструкция обеспечивает жесткое закрепление унитаза к стене и полу и располагается внутри фальш-стены. К конструкции крепятся необходимые фитинги и трубы. В отличие от этого метода, блочный монтаж подразумевает крепление рамы к несущей стене. Глубина монтажа составляет 150 мм. Экономия пространства возможна только в случае использования существующей «фальш» конструкции или при устройстве специальных ниш усиленных металлическими балками.

На фото подвесной унитаз в классическом исполнении.

Цены на подвесные унитазы:

Варианты крепления бачка

Существует несколько вариантов размещения сливного бачка, но в зависимости от сопряжения с унитазом бывает раздельный и совместный тип конструкции.

Раздельный унитаз и бачок

Бачок монтируется под потолком и соединяется с унитазом пластиковым или металлическим трубопроводом. Управление сливным устройством производится посредством рычага, который удлинен гибкой ручкой на цепочке, веревке или подобном материале. Конструкция была разработана более столетия назад и как преимущество имеет естественную большую скорость слива, которая обеспечивает качественную работу по сравнению с другими аналогами.

Современные раздельные системы монтируют со скрытым бачком, который в открытом варианте не имеет эстетического вида, но есть и декоративные варианты.

Совместный унитаз и бачок

Совместная конструкция (компакт) подразумевает крепление бачка непосредственно к унитазу или на монолитную полку. Эта система широко распространена, так как не требует дополнительных монтажных работ и предполагает меньшее использование материалов. Кроме того компакт может располагаться в независимости от расстояния к стенам и возможности использовать вертикальные поверхности в качестве несущей основы.

Наиболее распространенный вариант крепления бачка унитаза.

Унитаз моноблок

Это своего рода разновидность унитаза совмещенного с бачком, но при этом бачок не крепится к унитазу при помощи болтов и резинового уплотнителя, а отливается сразу весь блок.

Такая конструкция является более надежной и гигиеничной, но она более громоздка.

Скрытый бачок

Для выполнения дизайнерских решений или для увеличения пространства в туалетной комнате, современные сливные бачки можно монтировать в скрытом виде используя фальш стену. Бачок должен быть изготовлен из пластика, а монтаж устройства производится рамным методом. Кнопки или рычаги управления выводят на поверхность при помощи специальных механических удлинителей, которые предусмотрены конструкцией бачка.

Чаще всего такую систему используют при установке пристенных унитазов.

Унитазы без бачка

В современном сантехническом оборудовании, особенно для устройства общественных туалетных комнат используют унитазы с системой слива непосредственно с трубопровода. Вода подается из водопровода и управляется механическим или электронным клапаном.

Умные унитазы

Развитие технологий позволило разработчикам унитазов добавить функциональности, которая реализована:

• Во встроенном биде или душе;
• Автоматической системе слива;
• В подогреве сиденья;
• В музыкальном сопровождении;
• В устройствах контроля здоровья организма человека и т.п.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как работает туалет и схемы сантехники унитаза

Полезное объяснение того, как работает унитаз, со схемами сантехники и определениями частей унитаза.

Для начала ознакомьтесь с основными принципами работы унитаза. См. Рисунок справа.

Унитаз состоит из двух основных частей — бачка и унитаза. Чаша вмещает воду и подключается к сливу для удаления сточных вод и отходов. Резервуар, расположенный за чашей, содержит запас воды для наполнения чаши, а также устройства для слива чистой воды в чашу и наполнения бака.

Одно из этих устройств, называемое краном, подключено к водопроводу и контролирует подачу воды в резервуар. Когда вода из бака быстро опускается в таз (при смыве), давление заставляет сточные воды из бачка стекать в канализацию. Падение уровня воды определяется поплавком, шаром или манометром, и это приводит в действие шаровой кран для наполнения бака.

Что такое откидной клапан?

При смыве обычного унитаза вода из бака устремляется в унитаз через отверстие, называемое сливным клапаном.Перед тем, как вы нажмете рычаг, этот клапан закупоривается резиновой пробкой, называемой шаром резервуара, шаром седла промывочного клапана или более новым, более эффективным шаром заслонки или заслонки.

Клапан и заслонка вместе называются — что неудивительно — заслонкой. При нажатии на рычаг резиновая заслонка просто приподнимается с клапана, и… свист, вода течет в унитаз!

Промывочный клапан имеет диаметр 2 1/2 дюйма, как и шарообразная часть заслонки. Заслонка шарнирно закреплена на вертикальной переливной трубе, которая находится рядом с клапаном, а небольшая цепочка соединяет заслонку с рычагом отключения.Преимущество заслонки по сравнению с предыдущими пробками состоит в том, что у нее меньше деталей, которые могли бы засориться или зависнуть, поэтому вероятность того, что резервуар «потечет» или протечет в чашу, меньше.

О Доне Вандерворте

Многие части туалета (3 схемы: бак, унитаз и сантехника)

3 схемы, на которых показаны все части туалета. Включает в себя бак, унитаз и внешнюю часть унитаза. Посмотрите, как именно собраны унитазы, как они работают и как работают все части.

Когда вы становитесь домовладельцем или снимаете квартиру у плохого домовладельца, вы со временем немного познакомитесь с работой туалета.Я знаю, что отремонтировал.

Причина в том, что иногда просто некогда ждать сантехника. Вам нужно попытаться исправить что-то немедленно, поэтому вы выбрасываете набор инструментов и разбираетесь в этом. Иногда это устраняется, а иногда нет.

Если вы ремонтируете ванную комнату, строите новую или просто устанавливаете новый унитаз, может быть полезно ознакомиться с подробной схемой, на которой показаны все части унитаза. Ниже приведена наша обширная и подробная схема с обозначением бака, унитаза и водопровода, за которым следует описание всех частей.

Связано: Топ-15 брендов унитазов | Интернет-магазины туалетов

Детали схемы туалета

Полный вид на туалет

Рычаг переключения: Металлический стержень, соединенный с ручкой унитаза.

Крышка бачка: Крышка бачка унитаза.

Цепь: Подключает уровень срабатывания к заслонке клапана.

Поплавковый шар: Перемещается вверх и вниз вдоль клапана наполнения унитаза.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Откидной клапан: Он поднимается, когда ручка унитаза опускается, и останавливает постоянный поток воды в унитаз.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Чехол на сиденье: Устанавливается на сиденье в качестве защитного барьера от возможных микробов, попадающих на сиденье.

Сиденье: Шарнирный блок, прикрепленный к чаше, где пользователь может сидеть.

База: Низ унитаза.

Болт для туалета: Длинные винты, соединяющие фланец с унитазом.

Фланец для унитаза: Также известный как фланец для унитаза, тип фланца, используемый для крепления унитаза к полу и соединения слива унитаза со сливной трубой.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Гибкий шланг: Трубка для транспортировки воды.

Наполнительный клапан: Куда вода течет из линии подачи и заполняет резервуар после промывки.

Шаровой кран: Также называемый шаровой головкой или поплавковым клапаном, он используется для наполнения резервуаров для воды и предотвращения переполнения.

Ручка унитаза: Инструмент, используемый для смыва.

Унитаз: поперечное сечение

Ручка унитаза: Инструмент, используемый для смыва.

Рычаг переключения: Металлический стержень, соединенный с ручкой унитаза.

Шток поплавка: Горизонтальный шток, соединенный с шаром поплавка и наполнительным клапаном.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Поплавковый шар: Перемещается вверх и вниз вдоль клапана наполнения унитаза.

Емкость: Открытый сосуд под сиденьем унитаза, который можно смыть водой.

Переливная трубка: Предохранительное устройство, предотвращающее вытекание воды из бачка унитаза.

Отверстия в ободе: Отверстия под кромкой сиденья унитаза.

Восковое кольцо: Восковое кольцо между фланцем и дном унитаза.

P-Trap Pipe: U-образная часть трубы, которая удерживает воду и предотвращает попадание неприятного запаха в унитаз.

Дренажная труба: Отводит сточные воды и серую воду, чтобы улучшить поток воздуха и предотвратить засорение.

Гибкий шланг: Трубка для транспортировки воды.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Откидной клапан: Он поднимается, когда ручка унитаза опускается, и останавливает постоянный поток воды в унитаз.

Наполнительный клапан: Куда вода течет из линии подачи и заполняет резервуар после промывки.

Шаровой кран: Также называемый шаровой головкой или поплавковым клапаном, он используется для наполнения резервуаров для воды и предотвращения переполнения.

Иллюстрация интерьера резервуара

Рычаг переключения: Металлический стержень, соединенный с ручкой унитаза.

Ручка унитаза: Инструмент, используемый для смыва.

Регулировочный винт стержня поплавка: Устройство, используемое для затягивания или ослабления стержня поплавка.

Шток поплавка: Горизонтальный шток, соединенный с шаром поплавка и наполнительным клапаном.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Переливная трубка: Сливает воду прямо в унитаз.

Поплавковый шар: Перемещается вверх и вниз вдоль клапана наполнения унитаза.

Цепь: Подключает уровень срабатывания к заслонке клапана.

Откидной клапан: Он поднимается, когда ручка унитаза опускается, и останавливает постоянный поток воды в унитаз.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Гибкий шланг: Трубка для транспортировки воды.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Наполнительный клапан: Куда вода течет из линии подачи и заполняет резервуар после промывки.

Далее: Ознакомьтесь с 21 различными типами туалетов, которые вы можете купить.

Связанные: Типы сидений унитаза

Получите БЕСПЛАТНЫЙ инструмент для создания 3D-дизайна ванных комнат!

Попробуйте нашу замечательную программу для дизайна ванных комнат, которую вы можете использовать полностью в Интернете, а затем загрузите свои творения.

Описание частей туалета

Унитаз со смывом — одно из самых простых механических устройств в вашем доме, работающее довольно безупречно с использованием системы, не имеющей двигателей и не требующей электричества (обычно). Эта система практически не менялась на протяжении веков.Сегодняшние туалеты могут внешне отличаться от первого туалета со смывом, запатентованного Джозефом Брамахом из Йоркшира, Англия, в 1778 году, но принцип работы остается на удивление таким же.

Тем не менее, несмотря на присущую ему простоту, фактическая работа унитаза со сливом остается загадкой для многих людей, возможно, потому, что большая часть волшебства происходит внутри фарфорового резервуара, под крышкой, которая редко срывается.

Понимание частей вашего туалета и того, как они работают, может помочь вам понять и решить проблемы, когда они возникают.Обладая небольшими знаниями, вы обнаружите, что многие проблемы можно довольно легко решить, вообще не вызывая сантехника.

Путешествие по туалету

Для начала просто снимите крышку унитаза, осторожно отложите ее в сторону и внимательно осмотрите детали внутри бачка. В стандартном унитазе со смывом — типе, который можно найти в большинстве домов в США — все детали будут одинаковыми.

Ручка и шток для промывки

Ручка и промывочный стержень — это детали, которые инициируют промывку.Изучив ручку, вы увидите, что она прикреплена к горизонтальному стержню, который соединяется с цепью или проволокой. Ручки унитаза иногда ослабляются, и исправить это обычно просто, затянув пластиковую или металлическую крепежную гайку, расположенную внутри бачка. Имейте в виду, что эта гайка имеет противоположную резьбу, чем обычные гайки. Вы затягиваете его на хвостовике рукоятки, поворачивая гайку против часовой стрелки.

Подъемная цепь (подъемные тросы)

Подъемная штанга, выступающая горизонтально от ручки, соединена с цепью, которая спускается вертикально на дно резервуара.Это механизм, с помощью которого открывается сливной клапан на дне бака, чтобы вода стекала в унитаз. Распространенная проблема с подъемной цепью — когда она запутывается или ломается. Когда смыв в вашем унитазе совсем не смывается или смывается не полностью, проблема очень часто связана с лифтовой цепью, которая сломана или нуждается в регулировке.

Заслонка (баллончик)

Подъемная цепь приводит в действие резиновую заслонку, которая упирается в отверстие промывочного клапана. (В старых туалетах это может быть баллончик.) Возможно, вы не сможете четко увидеть заслонку с водой в баке, но ее работа станет ясной, когда вы спустите воду в унитазе и понаблюдаете за действием. Заслонка приводится в действие, когда ручка унитаза и подъемная цепь поднимают ее над сливным клапаном, чтобы вода, хранящаяся в резервуаре, устремилась вниз в чашу. Створки со временем изнашиваются или смещаются, из-за чего вода может продолжать стекать в унитаз после смыва. «Работающий унитаз» часто можно связать с неисправной заслонкой.

Промывочный клапан

Это пластиковая или металлическая деталь, находящаяся на дне бака, образуя отверстие, через которое вода падает из бачка в унитаз, когда начинается смыв. Промывочный клапан обычно присоединяется к вертикальной переливной трубке как часть цельной конструкции. Большое мягкое кольцевое уплотнение плотно прилегает к патрубку промывочного клапана под резервуаром, уплотняя и амортизируя соединение между резервуаром и блоком барабана.

Переливная трубка

Прикрепленная к узлу клапана промывки, переливная трубка служит мерой безопасности для предотвращения перелива воды в баке, если клапан подачи воды не закрывается.Избыточная вода вытечет через верх переливной трубки в унитаз. «Текущий» унитаз может быть признаком того, что уровень воды в унитазе слишком высок.

Запорный клапан

Снаружи унитаза, на водопроводе, по которому холодная вода в унитаз, должна быть запорная арматура возле пола. Обычно он находится слева от унитаза, под баком. Этот арматурный запорный вентиль позволяет перекрыть подачу воды в унитаз при необходимости ремонта.Не во всех унитазах есть запорные клапаны, но их рекомендуется установить. Со временем запорная арматура может выйти из строя, поэтому замена одной из них — довольно распространенный проект своими руками.

Подающая трубка

От запорного клапана к патрубку подачи воды на дне бачка унитаза проходит подающая трубка из виниловой, пластиковой или стальной сетки. Эти трубки, как правило, довольно безотказны, но они могут выйти из строя, когда станут старыми или если соединения ослабнут.

Клапан подачи воды (шаровой кран)

Внутри резервуара клапан подачи воды, часто известный как шаровой кран , представляет собой вертикальный узел, обычно устанавливаемый с левой стороны резервуара.Это основная задача туалетной системы, части, которая открывает подачу свежей воды для наполнения резервуара в конце цикла смыва и снова закрывается, чтобы перекрыть воду, когда она достигает надлежащего уровня в резервуаре. Подающий клапан — это место, где возникают многие проблемы с туалетом, и замена одного, когда он выходит из строя, — очень распространенный проект.

Поплавковая чашка (Float Ball)

Все клапаны подачи имеют какое-то поплавковое устройство, которое измеряет уровень воды в резервуаре и перекрывает клапан подачи воды при достижении необходимого уровня.В старых туалетах это может быть плавающий шар, прикрепленный к горизонтальному поворотному рычагу, идущему от приточного клапана (см. Диаграмму выше). В более новых туалетах поплавковое устройство обычно представляет собой поплавковый стакан , который прикреплен к вертикальному валу клапана подачи. Регулировка поплавкового устройства — это то, что позволяет регулировать уровень воды в баке.

Заправочная трубка

От клапана подачи воды вы увидите небольшую гибкую трубку, которая прикрепляется к верхней части переливной трубки в центре резервуара.Это заправочная трубка , предназначенная для подачи небольшой струйки воды в унитаз во время цикла заправки. Это служит для пополнения уровня стоячей воды в чаше, что важно для сохранения герметичности сифона от канализационных газов.

Унитаз

Конечно, именно здесь и происходит «действие». Но большинство людей не замечают, что унитаз, прикрепленный болтами к полу, имеет внутреннюю изогнутую конструкцию сифона, которая работает так же, как сифон слива раковины.Внутренний сифон служит для удержания стоячей воды и предотвращения попадания канализационных газов в дом. Вода, которую вы видите в унитазе, на самом деле является верхней горловиной сливного сифона унитаза. Сифон — это место, где возникает самая распространенная проблема туалета — засорение слива. Если вы не будете заниматься другим ремонтом туалета, вы почти наверняка столкнетесь с засором в какой-то момент.

восковое уплотнение (восковое кольцо)

Под унитазом скрыто мягкое восковое кольцо, которое закрывает соединение между дном унитаза (рогом) и сливным отверстием в полу.Это восковое уплотнение создает герметичное и водонепроницаемое уплотнение между унитазом и канализацией. Когда это не удается, вы можете заметить, что вода просачивается вокруг дна унитаза во время смыва. Замена воскового кольца может быть довольно грязной работой, но рано или поздно большинству туалетов понадобится новое.

Как смывается ваш туалет

Если вы посмотрите внутрь бачка унитаза со снятой крышкой во время цикла смыва, вы получите четкое представление о том, как работает система и где могут возникнуть проблемы.

1. Нажатие или вытягивание рычага ручки приводит в действие подъемную цепь, которая поднимает заслонку от отверстия промывочного клапана. Это вызовет поток воды из бачка в унитаз.
2. Вода в унитазе вместе с отходами сливается через встроенный сифон в унитазе в сточную систему дома.
3. Когда резервуар пустой, заслонка возвращается на место в отверстии промывочного клапана.
4. Когда поплавок или поплавок падает в резервуар, открывается клапан подачи воды, и начинает течь пресная вода.Большая часть этой воды наполняет резервуар, но небольшое количество возвращается в унитаз через заправочную трубку и переливную трубку.
5. Как только поплавок или поплавковый шар, движущийся по уровню воды, достигает нужной высоты в баке, он закрывает кран подачи воды. Теперь унитаз готов к следующему смыву.

Теперь у вас есть четкое представление о частях вашего туалета и их функциях. Когда возникают проблемы, вы, вероятно, будете точно знать, где искать.

2.972 Как работает туалет

Конструкция туалета

Конструкция туалета

Конструкция туалета

На этом изображении вы найдете заправочную трубку, поплавковый шар, промывочный клапан, шаровой кран, рычаг слива.

Наш ПОСЛЕДНИЙ YouTube-фильм готов к запуску. Просто взгляните, оставьте свой ценный совет, дайте нам знать и подпишитесь на нас! Большое спасибо!

Мы рады предоставить вам изображение под названием Конструкция туалета . Мы надеемся, что это изображение Конструкция туалета поможет вам в изучении и исследовании. для получения дополнительных материалов по анатомии, подпишитесь на нас и посетите наш веб-сайт: www.anatomynote.com.

Anatomynote.com нашел Структура туалета из множества анатомических изображений в Интернете.Мы думаем, что это самый полезный снимок анатомии, который вам нужен. Вы можете щелкнуть изображение, чтобы увеличить его, если не видите четкого изображения.

Изображение добавлено администратором. Благодарим вас за посещение anatomynote.com . Мы надеемся, что вы сможете получить именно ту информацию, которую ищете. Не забудьте поделиться этой страницей и подписаться на наши социальные сети, чтобы способствовать дальнейшему развитию нашего веб-сайта. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам.

Если вы считаете эту картинку полезной, пожалуйста, не забудьте поставить нам оценку под картинкой!

Одна из наших целей собрать эти изображения — мы надеемся, что эти изображения не будут потеряны при удалении соответствующей веб-страницы.

Но вы также можете знать, что любое содержимое, товарные знаки или другие материалы, которые могут быть найдены на веб-сайте anatomynote.com, которые не являются собственностью anatomynote.com, остаются собственностью соответствующих владельцев. Anatomynote.com никоим образом не претендует на право собственности или ответственности за такие предметы, и вам следует запросить юридическое согласие на любое использование таких материалов от его владельца.

Анатомия — удивительная наука. Это может помочь вам лучше понять наш мир. Мы надеемся, что вы будете использовать эту картинку в своем исследовании и в своих исследованиях.

Детали вашего туалета и принцип их работы

Базовое понимание того, как работают туалеты, может помочь вам диагностировать ряд проблем с водопроводом. Вы когда-нибудь задумывались о том, как работает ваш унитаз или как функционирует каждая его часть? Если вам не приходилось ремонтировать его самостоятельно, вероятно, вам и в голову не приходило изучать внутреннее устройство унитаза.Вот почему Warner Service составила это руководство, чтобы помочь вам понять, как работает ваш унитаз.

Принцип работы унитаза довольно прост, если вы понимаете, что это за разные части и для чего они нужны. Это может быть полезно для вас, если у вас когда-нибудь возникнут проблемы с утечкой, работой или неправильным смывом из унитаза. Если вы понимаете, что там происходит, вам будет легче понять, что вызывает проблемы, с которыми вы можете столкнуться.

Знание того, как работают детали унитаза, может помочь вам диагностировать ряд проблем, с которыми вы можете столкнуться с туалетом.

Основание унитаза крепится к полу с помощью фланца. Между фланцем и приспособлением вставляется восковое кольцо, чтобы создать уплотнение. Унитаз крепится к фланцу анкерными болтами.

Если у вас качается унитаз, что может быть не так? Обычно проблема связана со старыми или неэффективными болтами или изношенным фланцем. Если он протекает в основании, это может означать, что ваше уплотнение больше не работает, и вам нужно новое восковое кольцо.

От бачка отводится тонкая труба (подводящая линия), соединяющая унитаз с источником воды.У стены должна быть запорная арматура, которая позволит перекрыть подачу воды в унитаз в случае переполнения.

Если ваш туалет работает, и вы не можете понять, почему, возможно, вам понадобится сантехник. Вероятно, было бы неплохо отключить воду через запорный клапан, чтобы не получить чрезмерный счет за воду (или, что еще хуже, грязный и / или поврежденный пол). Он может продолжать работать в течение короткого времени, пока вода не стечет из линии подачи, но довольно быстро остановится.

Внутри бака детали немного усложняются. Здесь расположены все механизмы, которые помогают смывать воду в унитазе.

Когда вы смываете с помощью ручки, она тянет вверх рычаг отключения или цепь. В конце цепочки находится часть, называемая заслонкой. Когда вы смываете, заслонка поднимается, и сила воды втягивает воду и отходы, которые вы смываете через сифон в канализацию.

Если ручка ничего не делает, когда вы ее нажимаете, возможно, что-то отсоединилось или сломалось в баке.

Вот список терминов, которые нужно изучить, чтобы познакомиться с частями вашего туалета:

Фланец: ободок, используемый для крепления одного объекта к другому.

Восковое кольцо: буквально восковое кольцо, которое находится между фланцем и основанием унитаза и образует уплотнение.

Болты для унитаза: длинные латунные винты , соединяющие фланец с основанием унитаза.

Рычаг срабатывания: металлический стержень, соединенный с ручкой смыва, который поднимается и поднимает шар бака при смыве.

Заслонка: плоский упор на конце цепи, который поднимается, когда ручка опускается. Это предотвратит постоянное попадание воды в унитаз.

Заправочный клапан: вода поступает в бак из подающей линии через заправочный клапан. Когда вода в баке поднимается, вместе с ней поднимается поплавок на заливном клапане. Когда он достигает верхней части наполнительного клапана, унитаз перестает наполняться.

Обладая этой информацией, Warner Service надеется, что вы будете более уверены в том, что у вас дома возникнут проблемы с туалетом.Если вам нужна дополнительная помощь, наши услуги сантехники находятся на расстоянии одного клика или звонка.

Закупорить основание унитаза? да.

Туалеты — тема, вызывающая разногласия, но сегодня я раз и навсегда расскажу о трех важных туалетных темах. Во-первых, рулон туалетной бумаги: сверху или снизу? Конечно, есть только один правильный ответ, и он явный. Нет смысла даже обсуждать это.

Сиденье для унитаза: вверх или вниз? Неправильный вопрос! Дело не в сиденье.Речь идет о крышке . Крышка не зря. Положи. Дамы, вы тоже виноваты в этом. Я побывала в бесчисленном количестве домов только для женщин, где обнаруживала крышки с по в каждом туалете . Я записываю каждую из них в свой дневник крышки унитаза.

А теперь перейдем к самой спорной теме. В отличие от первых двух, этот реальный, и на самом деле он вызывает изрядное количество обсуждений. Следует ли заделывать туалеты на полу? Ответ положительный.

Туалеты должны быть заделаны на полу

В качестве стандартной процедуры при каждой проверке дома, которую я выполняю, я проверяю туалеты, чтобы убедиться, что они правильно прикреплены к полу.Почти каждый раз, когда я нахожу незакрепленный унитаз, я также обнаруживаю отсутствие герметика в основании унитаза. Эти двое идут рука об руку.

Когда я нахожу незакрепленный унитаз, я говорю своему клиенту, чтобы он должным образом прикрепил унитаз к полу и заделал его основание унитаза, но я часто получаю клиентов, которые говорят мне, что они слышали иное.

Мысленный процесс, лежащий в основе не конопатить унитаз до пола, заключается в том, что если унитаз протекает на полу, вы быстро узнаете об утечке, пока унитаз не конопатит .Если это — это , то есть вероятность, что если фланец унитаза протечет, вода окажется в ловушке между основанием унитаза и полом в недоступном для вас месте.

На самом деле, туалеты редко выходят на пол. Чаще всего протекают с по пол вокруг фланца. Я нашел много туалетов, которые просачиваются в подвал, но очень мало туалетов протекает на пол в ванной.

Зачем конопатить?

Есть две веские причины заделать унитаз до пола:

1.Герметик предотвращает образование обрастания. Если вода из швабры, ванна или менее приятная «жидкость для ванной» попала под унитаз, вымыть ее невозможно. Уплотнение основания унитаза предотвратит это.

2. Герметик помогает удерживать унитаз прикрепленным к полу. Болты действительно должны держать унитаз в безопасности, но герметик помогает. Как я упоминал ранее, туалеты, залитые на пол, редко бывают неплотными. Колк настолько хорошо удерживает туалеты, прикрепленные к полу, что вы, вероятно, могли бы положиться только на герметик, чтобы обеспечить безопасность туалета… не то чтобы я бы попробовал это.

Помимо этих двух веских причин, это еще и требование кода. Сантехнический кодекс штата Миннесота гласит в разделе 402.2: «. Если приспособление соприкасается со стеной или полом, стык между приспособлением и стеной или полом должен быть водонепроницаемым. »Для регионов страны, где был принят IRC, вы найдете почти идентичные формулировки в разделе P2705.1.3:« Если арматура соприкасается со стенами и полом, зона контакта должна быть водонепроницаемой.”

Некоторые люди предпочитают герметизировать все вокруг унитаза и оставлять в нем зазор в один дюйм в задней части унитаза, чтобы вода могла вытечь в случае утечки.
